Producttype	Draadloze bladblazer
Merk	Husqvarna
Model	436LiB
Voeding	Lithium-ion accu 36 V (BLi150)
Motortype	Borstelloze motor (BLDC) 36 V
Gewicht zonder accu	2,4 kg
Gewicht met accu	3,7 kg
Looptijd (accu BLi150)	Tot 26 min
Luchtdebiet (standaard mondstuk)	11,0 m³/s
Maximale luchtsnelheid	47 m/s
Gegarandeerd geluidsvermogensniveau	96 dB(A)
Geluidsdrukniveau	81 dB(A)
Trillingsniveau (handgreep)	0,7 m/s²
Belangrijkste functies	Variabele snelheidsregeling, Boost-functie (tijdelijke verhoging 5 s), acculadingsindicator, automatische uitschakeling bij oververhitting
Veiligheid	Aan/uit-knop, accuvergrendeling, veiligheidsafstand 15 m, gehoor- en oogbescherming aanbevolen
Onderhoud en reiniging	Externe reiniging met droge doek, regelmatige controle van schroeven, inspectie van accu en oplader
Onderdelen en repareerbaarheid	Gebruik uitsluitend originele Husqvarna-onderdelen; onderhoud en reparatie door een gespecialiseerde werkplaats
Algemene informatie	Voldoet aan EG-richtlijnen 2006/42/EG, 2004/108/EG, 2000/14/EG

Veelgestelde vragen - 436LiB HUSQVARNA

Hoe start ik de Husqvarna 436LiB bladblazer?

Zorg ervoor dat de accu volledig is opgeladen en plaats deze in de machine tot u een klik hoort. Druk langer dan een seconde op de aan/uit-knop tot de groene LED brandt. Gebruik de gashendel om de snelheid te regelen.

Welke accu gebruiken met de 436LiB?

Gebruik uitsluitend originele Husqvarna-accu's, bij voorkeur de BLi150-accu (standaard meegeleverd). BLi-accu's zijn softwarematig gecodeerd en compatibel met dit model.

Hoe laad ik de accu op?

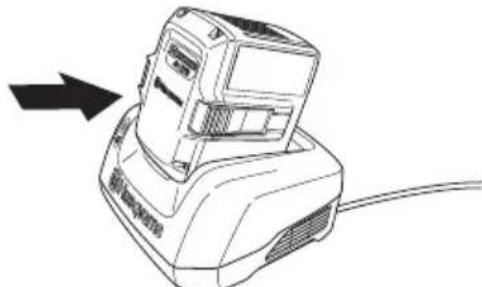

Sluit de Husqvarna QC-lader aan op een geschikt stopcontact. Plaats de accu in de lader. De groene LED knippert tijdens het laden en blijft branden wanneer de accu vol is. Laad niet buiten of bij vochtig weer.

Wat is de veiligheidsafstand die in acht moet worden genomen?

Houd een afstand van minimaal 15 meter tussen de gebruiker en andere personen of dieren. Als meerdere gebruikers in hetzelfde gebied werken, is de minimale veiligheidsafstand ook 15 meter.

Hoe gebruik ik de Boost-functie?

Druk op de Boost-knop op het bedieningspaneel om de luchtstroom tijdelijk te verhogen, maximaal 5 seconden. Deze functie is handig om vastzittende bladeren los te maken of voor een tijdelijk extra vermogen.

Wat te doen als de machine oververhit raakt?

Als de rode waarschuwingsindicator knippert, is de machine te heet en schakelt deze automatisch uit. Laat hem afkoelen tot normale temperatuur voordat u hem opnieuw gebruikt. Vermijd werken bij extreme temperaturen.

Hoe maak ik de bladblazer schoon?

Reinig na gebruik de buitenkant van de machine met een droge, schone doek. Gebruik nooit water. Reinig de accuconnectoren met perslucht of een zachte borstel.

Hoe berg ik de accu en lader op?

Bewaar de accu en lader op een droge plaats, beschermd tegen vorst en vocht, bij een temperatuur tussen 5 °C en 45 °C. Verwijder altijd de accu uit de machine bij opslag.

Welke beschermingsuitrusting moet ik dragen?

Draag altijd goedgekeurde oorbeschermers, een veiligheidsbril en ademhalingsbescherming in stoffige omgevingen. Gebruik stevige kleding, handschoenen en vermijd loszittende kleding.

Wat te doen als de machine niet start?

Controleer eerst de acculading. Als de groene LED knippert, is de accu bijna leeg: laad hem op. Als de fout-LED knippert, laat dan de gashendel los en schakel de machine opnieuw in. Als het probleem aanhoudt, neem dan contact op met een gespecialiseerde werkplaats.

GEBRUIKSAANWIJZING 436LiB HUSQVARNA

Gebruiksaanwijzing

436LiB 536LiB

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voordat u alles duidelijk begrepen heeft.

DE (2-22)

FR (23-43)

ES (44-63)

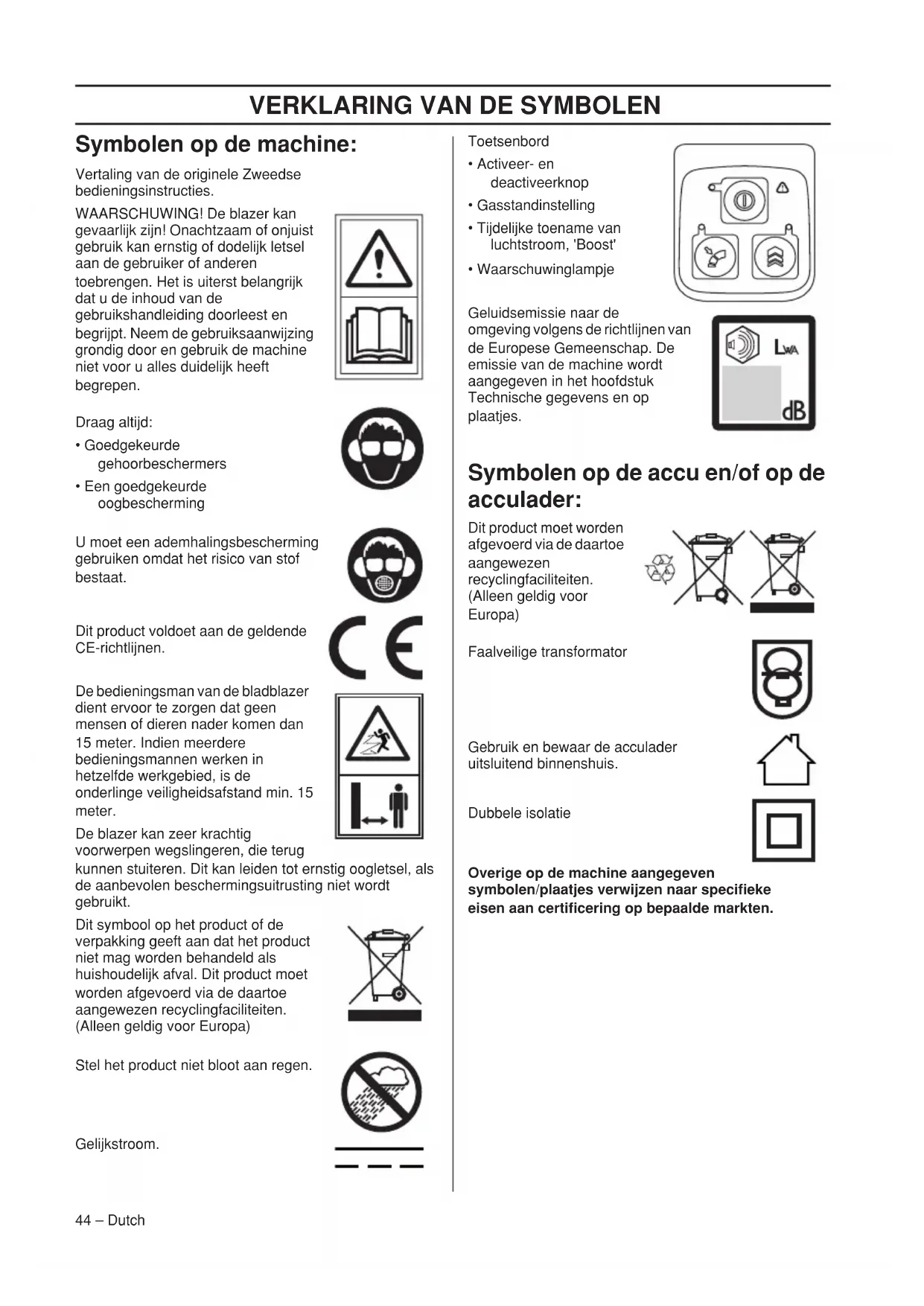

Symbolen op de machine:

Symbolen op de machine:

Vertaling van de originele Zweedse bedieningsinstructies.

WAARSCHUWING! De blazer kan gevaarlijk zijn! Onachtzaam of onjuist gebruik kan ernstig of dodelijk letsel aan de gebruiker of anderen toebrengen. Het is uiterst belangrijk dat u de inhoud van de gebruikshandleiding doorleest en begrijpt. Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voordat u alles duidelijk begrepen heeft.

Draag altijd:

• Goedgekeurde gehoorbeschermers en een goedgekeurde oogbescherming.

U moet een ademhalingsbescherming gebruiken zodra het risico van stof bestaat.

Dit product voldoet aan de geldende CE-richtlijnen.

De bedieningsman van de bladblazer dient ervoor te zorgen dat geen mensen of dieren nader komen dan 15 meter. Indien meerdere bedieningsmannen werken in hetzelfde werkgebied, is de onderlinge veiligheidsafstand min. 15 meter.

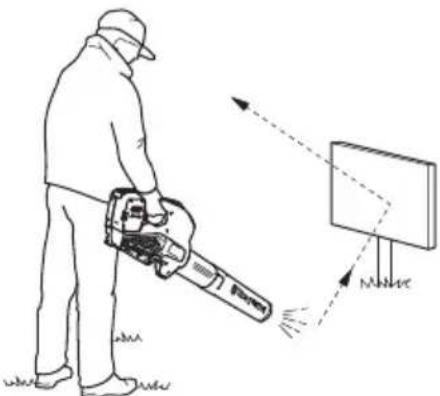

De blazer kan zeer krachtig voorwerpen wegslingeren, die terug kunnen stuiteren. Dit kan leiden tot ernstig oogletsel, als de aanbevolen beschermingsuitrusting niet wordt gebruikt.

Dit symbool op het product of de verpakking geeft aan dat het product niet mag worden behandeld als huishoudelijk afval. Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfaciliteiten. (Alleen geldig voor Europa)

Stel het product niet bloot aan regen.

Gelijkstroom.

Toetsenbord

Activeer- en deactiveerknop, gasstandinstelling, tijdelijke toename van luchtstroom, 'Boost' - waarschuwingslampje

Geluidsemissie naar de omgeving volgens de richtlijnen van de Europese Gemeenschap. De emissie van de machine wordt aangegeven in het hoofdstuk Technische gegevens en op plaatjes.

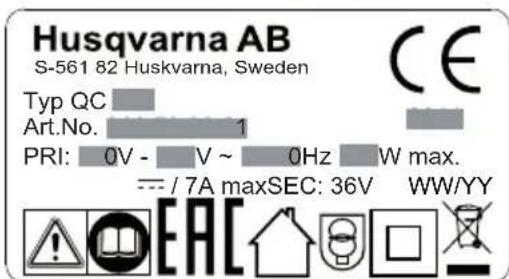

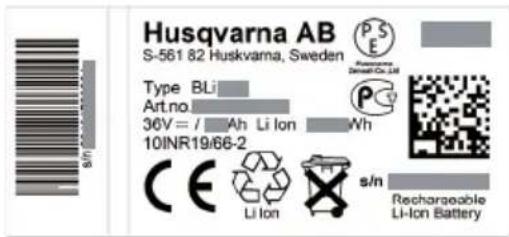

Symbolen op de accu en/of op de acculader:

Dit product moet worden afgevoerd via de daartoe aangewezen recyclingfaciliteiten. (Alleen geldig voor Europa)

Faalveilige transformator

Gebruik en bewaar de acculader uitsluitend binnenshuis.

Dubbele isolatie

Overige op de machine aangegeven symbolen/plaatjes verwijzen naar specifieke eisen aan certificering op bepaalde markten.

Symbolen in de gebruiksaanwijzing:

U schakelt de machine in en uit door de aan- en stopknop in te drukken.

Verwijder altijd de accu om onbedoeld starten van de machine te voorkomen.

Gebruik altijd goedgekeurde veiligheidshandschoenen.

Moet regelmatig schoongemaakt worden.

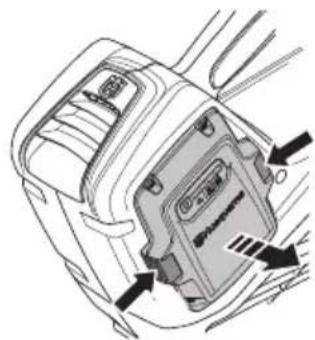

Verwijder de accu. BELANGRIJK! Verwijder altijd de accu om onbedoeld starten van de machine te voorkomen.

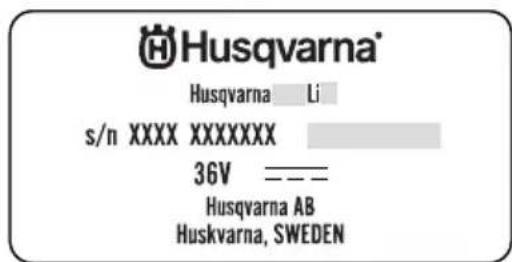

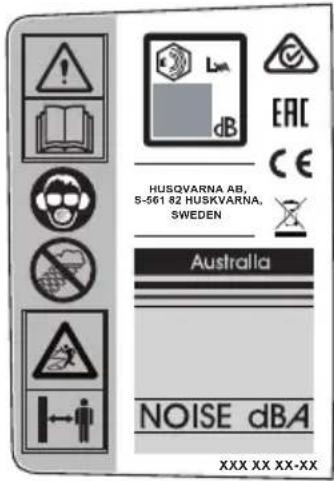

De volgende symbolen en stickers bevinden zich op de blazer, accu en acculader:

INHOUD

Inhoud Voor het starten moet u rekening

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine: 44

Symbolen op de accu en/of op de acculader: 44

Symbolen in de gebruiksaanwijzing: 45

INHOUD

Inhoud 46

Voor het starten moet u rekening houden met de volgende punten: 46

INLEIDING

WAT IS WAT?

Wat is wat? 48

ALGEMENE VEILIGHEIDSINSTRUCTIES

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap 49

Persoonlijke veiligheidsuitrusting 50

Accu en acculader 50

Veiligheidsuitrusting van de machine 52

MONTEREN

Monteren van de blaasijp 53

DE ACCU GEBRUIKEN

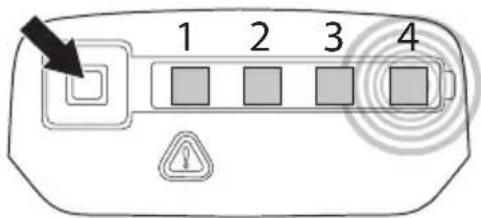

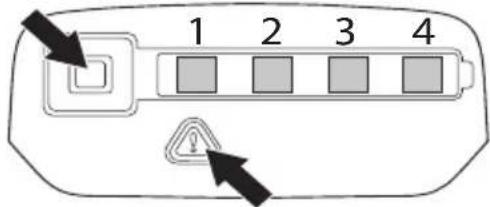

Batterijstatus 54

Batterijlader 54

Transport en opbergen 55

De accu, acculader en machine afvoeren 55

STARTEN EN STOPPEN

Controle voor het starten 56

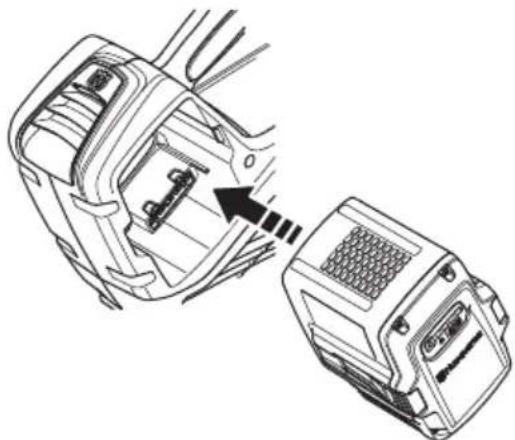

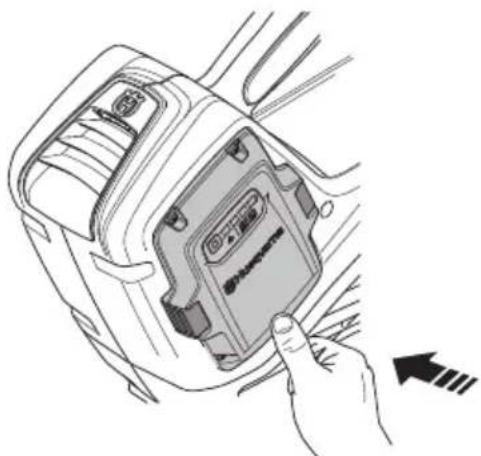

Sluit de accu aan op de machine. 56

Starten en stoppen 56

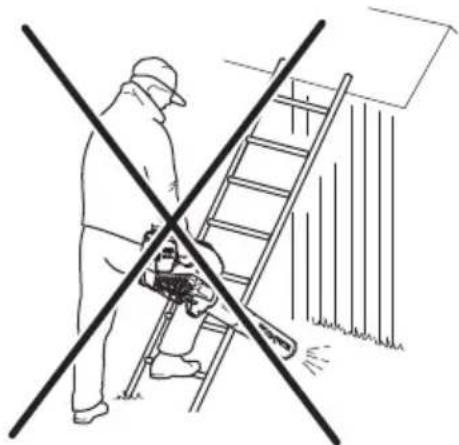

ARBEIDSTECHNIEK

Algemene werkinstructies 57

ONDERHOUD

Inspectie en onderhoud 59

Storingsschema 60

Onderhoudsschema 61

TECHNISCHE GEGEVENS

EG-verklaring van overeenstemming 63

houd rekening met de volgende punten:

Lees de gebruiksaanwijzing aandachtig.

WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik altijd goedgekeurde gehoorbescherming.

WAARSCHUWING! De oorspronkelijke vormgeving van de machine mag in geen enkel geval gewijzigd worden zonder toestemming van de fabrikant. Gebruik altijd originele onderdelen. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of de dood van zowel gebruiker als omstanders leiden.

WAARSCHUWING! Een bladblazer kan bij onjuist of onachtzaam gebruik een gevaarlijk gereedschap zijn dat ernstig, zelfs fataal letsel kan veroorzaken. Het is erg belangrijk dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

De machine is alleen geconstrueerd voor het schoonblazen van gazons, paden, asfaltwegen en dergelijke.

INLEIDING

Beste klant!

Gefeliciteerd met de aankoop van een Husqvarna-product! Husqvarna heeft een geschiedenis die terugvoert tot 1689 toen koning Karl XI aan het strand van het riviertje Huskvarna een fabriek liet bouwen voor de productie van musketten. De locatie aan de Huskvarna was logisch omdat het riviertje werd gebruikt om waterkracht op te wekken en op die manier een waterkrachtcentrale vormde. In de meer dan 300 jaar van het bestaan van de Husqvarna-fabriek zijn ontelbare producten geproduceerd, van houtfornuizen tot moderne keukenmachines, naaimachines, fietsen, motorfietsen enz. In 1956 werd de eerste motormaaier geïntroduceerd, die in 1959 werd gevolgd door een motorkettingzaag. Het is op dit terrein dat Husqvarna tegenwoordig actief is.

Husqvarna is heden ten dage een van de meest vooraanstaande producenten ter wereld van producten voor bos en tuin met kwaliteit en prestatie als de hoogste prioriteit. De missie is het ontwikkelen, produceren en op de markt brengen van gemotoriseerde producten voor bos- en tuinbouw en de bouw- en constructie-industrie. Het doel van Husqvarna is ook voorop te lopen met betrekking tot ergonomie, gebruikersvriendelijkheid, veiligheid en milieubewustzijn. Daarom is een groot aantal verschillende snufjes ontwikkeld om de producten op deze terreinen te verbeteren.

We zijn ervan overtuigd dat u de kwaliteit en prestaties van ons product gedurende een lange periode naar volle tevredenheid zult waarderen. Door de aankoop van een van onze producten krijgt u de beschikking over professionele hulp bij reparaties en service mocht er toch iets gebeuren. Wanneer u de machine niet heeft gekocht bij een van onze erkende dealers, kunt u hen vragen naar de dichtstbijzijnde servicewerkplaats.

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Denk erom dat deze gebruiksaanwijzing een waardevol document is. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine en de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen, vergeet dan niet de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen.

Hartelijk dank voor het feit dat u een Husqvarna-product gebruikt!

Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

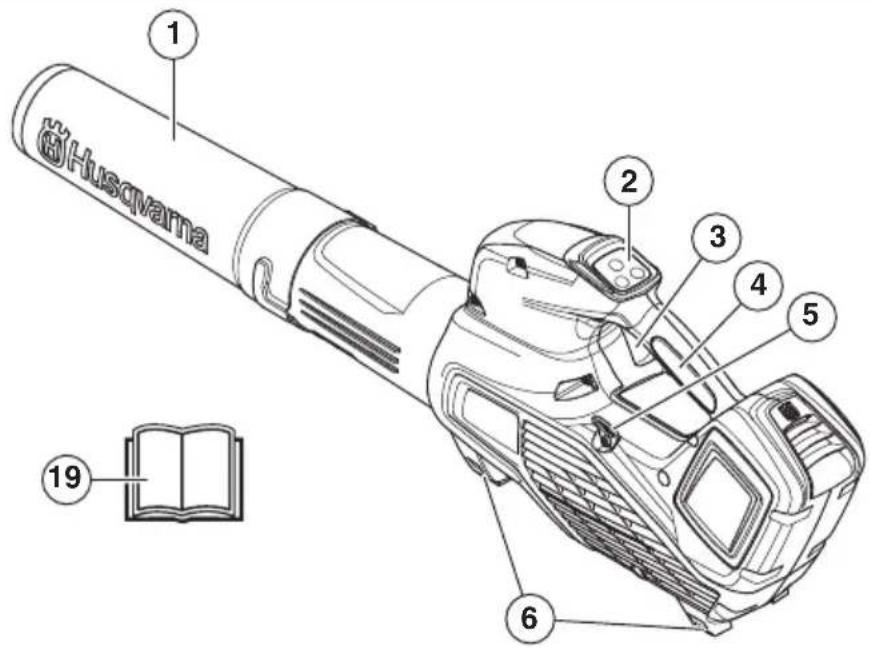

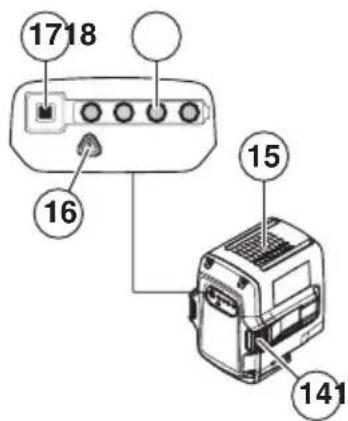

WAT IS WAT?

Wat is wat?

1 Blaaspijp 2 Toetsenbord 3 Gashendel 4 Handvat 5 Ophanging voor draagstel (536LiB, 536LiBx) 6 Steunen 7 Activeer- en deactiveerknop 8 Waarschuwinglampje (ERROR LED) 9 Tijdelijke toename van luchtstroom, Boost 10 Gasstandinstelling

11 Draad 12 Batterijlader 13 Spannings- en waarschuwingslampje 14 Accuontgrendelknoppen 15 Accu 16 Waarschuwinglampje (ERROR LED) 17 Accu-indicatieknop 18 Accustatus 19 Gebruiksaanwijzing 20 Draagstel (536LiB)

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies door. Het negeren van waarschuwingen en instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

BELANGRIJK! Bewaar alle waarschuwingen en instructies voor later gebruik.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voordat u alles duidelijk heeft begrepen.

Controle voor het starten

• Verwijder altijd de accu om onbedoeld starten van de machine te voorkomen. Verwijder altijd de accu voordat u onderhoudswerkzaamheden aan de machine uitvoert.
• Controleer de machine voor gebruik en na vallen of stoten op tekenen van slijtage of beschadiging en repareer indien nodig.
• Controleer het werkgebied. Verwijder alle losse objecten, zoals stenen, stukjes glas, spijkers, staaldraad, touw, enzovoort die kunnen worden uitgeworpen.
• De gebruiker van de machine moet erop toezien dat er tijdens het werk geen mensen of dieren dichter dan 15 meter bij de machine komen. Indien meerdere gebruikers in hetzelfde gebied werken, moet de veiligheidsafstand minimaal 15 meter bedragen.
• Voer voor gebruik een algemene inspectie van de machine uit; zie onderhoudsschema.

Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik elektrisch gereedschap niet wanneer u vermoeid bent of onder invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan ernstig persoonlijk letsel tot gevolg hebben.
• Houd omstanders uit de buurt.
• De machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met fysieke, zintuiglijke of geestelijke beperkingen, of een gebrek aan kennis en ervaring, tenzij ze begeleiding bij of aanwijzingen voor het gebruik van de machine hebben ontvangen van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht worden gehouden om ervan te verzekeren dat ze niet met de machine spelen.
• Laat de machine nooit gebruiken door kinderen of andere personen die niet zijn opgeleid voor het

gebruik of onderhoud van de machine en/of de accu. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.

• Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers moeten zich buiten de veiligheidszone van 15 m bevinden. Schakel de machine onmiddellijk uit indien iemand dichterbij komt.
• Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.
• Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende delen.
• Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen negatief beïnvloeden.
• Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".
• Schakel de machine uit wanneer deze moet worden verplaatst. Verwijder altijd de accu wanneer u de machine aan een andere persoon geeft. Denk erom dat het uw verantwoordelijkheid als gebruiker is om mensen en hun eigendommen niet bloot te stellen aan ongelukken of gevaar.

Gebruik en onderhoud van elektrisch gereedschap

• Gebruik nooit een machine die zodanig is gewijzigd dat deze niet langer overeenkomt met de originele uitvoering. Gebruik de machine nooit in de buurt van explosieve of ontvlambare materialen.
• Gebruik nooit een machine die defect is. Voer de in deze handleiding beschreven veiligheidscontroles en de onderhouds- en service-instructies uit. Bepaalde onderhouds- en servicemaatregelen moeten door opgeleide en gekwalificeerde specialisten worden uitgevoerd. Zie de instructies in het hoofdstuk Onderhoud.
• Gebruik alleen originele onderdelen.

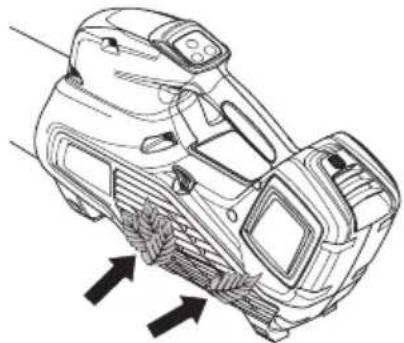

• Zorg dat de ventilatieopeningen altijd vrij zijn van afvalmaterialen.
• Alle deksels, beschermingen en hendels moeten zijn aangebracht voordat u start.
• Gebruik de machine alleen bij daglicht of tijdens andere goed verlichte omstandigheden.
• Gebruik de machine nooit bij slecht weer, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, kans op blikseminslag enz. Bij extreem warm werk kan de machine oververhit raken.
• Als de machine overmatig begint te trillen, stop dan de machine en verwijder de accu.
• U dient uitsluitend te lopen, nooit te rennen.

Gebruik altijd uw gezond verstand.

Het is niet mogelijk om elke mogelijke situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van deze instructies nog vragen hebt over de bedieningsprocedures, dient u een expert te raadplegen voordat u verder gaat.

Belangrijk

WAARSCHUWING! Deze machine produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of fataal letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat voordat ze deze machine gaan bedienen.

WAARSCHUWING! Sta nooit toe dat kinderen de machine gebruiken of in de buurt van de machine komen. De machine start gemakkelijk, zodat kinderen deze mogelijk kunnen starten wanneer ze niet onder volledig toezicht staan. In dat geval kan er een risico op ernstig persoonlijk letsel bestaan. Koppel de accu los wanneer de machine niet onder streng toezicht staat.

Persoonlijke veiligheidsuitrusting

BELANGRIJK

Een bladblazer kan bij onjuist of onachtzaam gebruik een gevaarlijk gereedschap zijn dat ernstig of zelfs fataal letsel kan veroorzaken. Het is erg belangrijk dat u de inhoud van deze gebruiksaanwijzing doorleest en begrijpt.

Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

WAARSCHUWING! Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

GEHOORBESCHERMING

U moet gehoorbescherming met voldoende dempvermogen dragen.

OOGBESCHERMING

Gebruik altijd goedgekeurde oogbescherming. Wanneer u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Met een goedgekeurde veiligheidsbril wordt een bril bedoeld die voldoet aan norm ANSI Z87.1 voor de VS en EN 166 voor de EU-landen.

KLEDING

Draag kleding van stevige stof en draag geen loszittende kleding die gemakkelijk vast kan haken in takken en struikgewas. Draag altijd een stevige lange broek. Draag geen sieraden, korte broek of sandalen en loop niet op blote voeten. Zorg ervoor dat uw haar niet lager dan uw schouders hangt.

EHBO-KIT

U moet altijd een EHBO-kit bij de hand hebben.

Accu en acculader

Deze sectie bevat veiligheidsinformatie over de accu en acculader voor uw accuproduct.

Gebruik alleen originele Husqvarna accu's voor producten van Husqvarna, en laad ze uitsluitend op met een originele QC-acculader van Husqvarna. De accu's zijn voorzien van softwarematige encryptie.

Gebruik in uw machine uitsluitend originele BLi-accu's van Husqvarna.

Veiligheidsvoorschriften voor accu

De oplaadbare Husqvarna-accu's, BLi, zijn uitsluitend bedoeld als voeding voor de relevante draadloze machines van Husqvarna. Om letsel te voorkomen, mag

de accu niet worden gebruikt als voedingsbron voor andere apparaten.

WAARSCHUWING! Bescherm de accu tegen direct zonlicht, warmte of open vlammen. Er bestaat een risico dat de accu explodeert wanneer deze in een open vuur wordt gegooid. Er bestaat een kans op brandwonden en/of chemische brandwonden.

WAARSCHUWING! Voorkom dat de huid in contact komt met accuzuur. Accuzuur kan huidirritatie, brandwonden of bijtend letsel veroorzaken. Wrijf niet in uw ogen wanneer u zuur in uw ogen krijgt, maar spoel uw ogen minstens 15 minuten met veel water. Raadpleeg een arts. Bij aanraking met de huid moet u de aangetaste huid wassen met overvloedig water en zeep.

WAARSCHUWING! Verbind de laadcontacten nooit met sleutels, munten, schroeven of andere metalen voorwerpen, want dat kan kortsluiting in de accu veroorzaken. Steek nooit voorwerpen in de koelsleuven van de accu.

Houd ongebruikte accu's uit de buurt van metalen voorwerpen zoals spijkers, munten en sieraden. Probeer de accu niet te demonteren of te pletten.

• Gebruik de accu in een omgeving met temperaturen tussen 0°C en 40°C.
• Stel de accu niet bloot aan microgolven of hoge druk. Reinig de accu of de acculader nooit met water. Zie ook de instructies bij het hoofdstuk Onderhoud.
• Bewaar de accu buiten het bereik van kinderen.
• Bescherm de accu tegen regen en vocht.

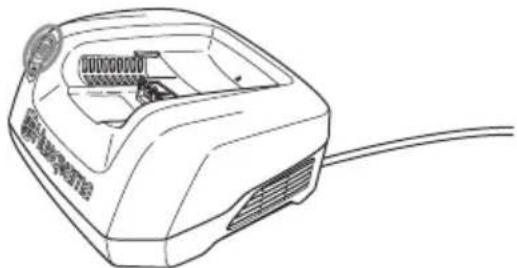

Veiligheidsvoorschriften voor acculader

Gebruik uitsluitend laders, Husqvarna QC, voor het laden van verwisselbare accu's van Husqvarna, BLi.

WAARSCHUWING! Minimaliseer de kans op een elektrische schok of kortsluiting als volgt:

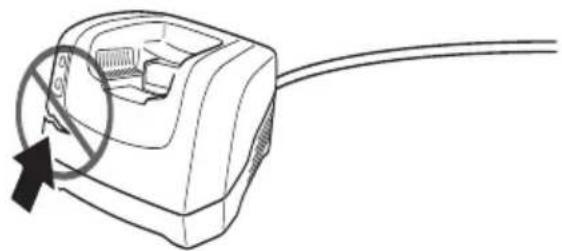

Steen nooit voorwerpen in de koelsleuven van de lader.

Probeer de acculader niet te demonteren.

Verbind de laadcontacten nooit met metalen voorwerpen, omdat dit kortsluiting in de acculader kan veroorzaken.

Gebruik goedgekeurde en onbeschadigde stopcontacten.

WAARSCHUWING! Gebruik de acculader niet in de buurt van agressieve of ontvlambare materialen. Dek de acculader niet af. Haal de stekker van de acculader uit het stopcontact bij rookontwikkeling of brand. Denk om het brandgevaar.

• Controleer regelmatig of de aansluitkabel van de acculader onbeschadigd is en geen scheurtjes vertoont.
• Draag de acculader nooit aan de kabel en trek de stekker nooit uit het stopcontact door aan de kabel te trekken.
• Houd alle kabels en verlengsnoeren uit de buurt van water, olie en scherpe kanten. Let op dat de kabel niet bekneld raakt tussen deuren, hekken e.d. Dit kan ertoe leiden dat voorwerpen stroom gaan geleiden. Inspecteer verlengsnoeren regelmatig en vervang ze als ze beschadigd zijn.

Gebruik geen:

defecte of beschadigde acculader; defecte, beschadigde of vervormde accu en gebruik die ook niet.

Laad geen:

• niet-oplaadbare accu's in de acculader en gebruik ze niet in de machine. Laad geen accu's op in de acculader buitenshuis, in de regen of in vochtige omstandigheden, of in direct zonlicht.

Gebruik de acculader enkel bij omgevingstemperaturen tussen 5 en 40°C. Gebruik de lader in een omgeving die goed geventileerd, droog en stofvrij is.

Veiligheidsuitrusting van de machine

In dit hoofdstuk wordt uitgelegd wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud uitgevoerd moeten worden om hun goede werking veilig te stellen. Bekijk het hoofdstuk 'Wat is wat?' om te zien waar deze onderdelen zich bevinden op uw machine.

De levensduur van de machine kan worden verkort en het risico op ongevallen kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Neem voor meer informatie contact op met de dichtstbijzijnde servicewerkplaats.

BELANGRIJK

Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u een van onze producten koopt, garandeert dit dat de reparaties en service door een vakman kunnen worden uitgevoerd. Als u uw machine heeft gekocht bij een van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is.

WAARSCHUWING! Gebruik de machine nooit wanneer de veiligheidsuitrusting defect is. De veiligheidsuitrusting van de machine moet gecontroleerd en onderhouden worden zoals beschreven in dit hoofdstuk. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

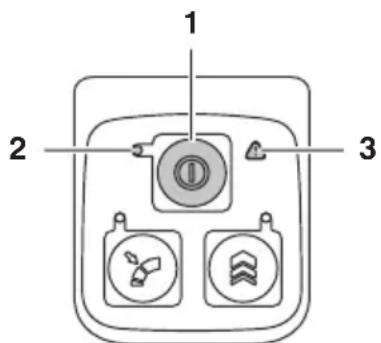

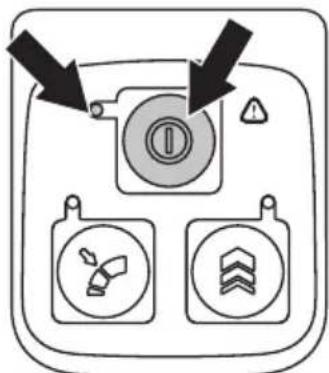

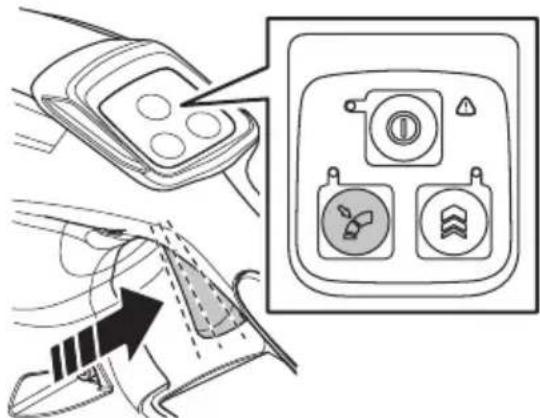

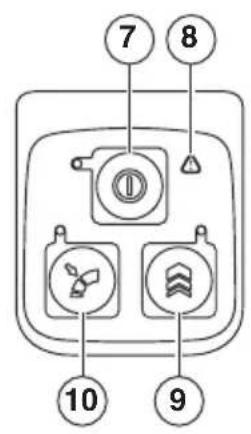

Toetsenbord

Verzeker u ervan dat de machine in- of uitschakelt wanneer u de activeer-/deactiveerknop (1) indrukt en ingedrukt houdt (>1 sec.). De groene led (2) brandt of is uit.

Een knipperend waarschuwingssymbool (3) en een groene led (2) die brandt, kunnen erop wijzen dat:

• het niet mogelijk is om op volle toeren te draaien en gelijktijdig de machine te activeren. Laat de voedingsschakelaar los, waarna de machine is geactiveerd.

Als het waarschuwingssymbool (3) knippert, betekent dit dat de machine te warm is, waarna de machine wordt gedeactiveerd. Wanneer de machine weer een normale temperatuur heeft bereikt, is deze klaar voor gebruik en kunt u de machine activeren.

Een constant rood waarschuwingslampje (3) betekent dat een servicebeurt nodig is.

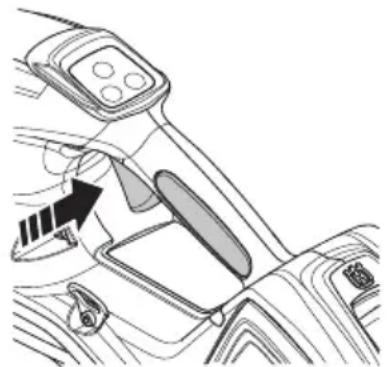

Gashendel

Controleer of de gashendel eenvoudig kan worden bediend.

WAARSCHUWING! Deze machine staat bekend om haar lage trilbelasting. Als men teveel wordt blootgesteld aan trillingen, kan dit tot bloedvat- en zenuwbeschadigingen leiden bij personen die een slechte bloedcirculatie hebben. Consulteer uw dokter wanneer u symptomen heeft die daarop wijzen. Zulke symptomen zijn: slapende vingers e.d., geen gevoel, "kriebelend" gevoel, "speldeprikken", pijn, geen of weinig kracht, huidverkleuringen of veranderingen van het huidoppervlak. Deze symptomen hebben meestal betrekking op vingers, handen of polsen.

MONTEREN

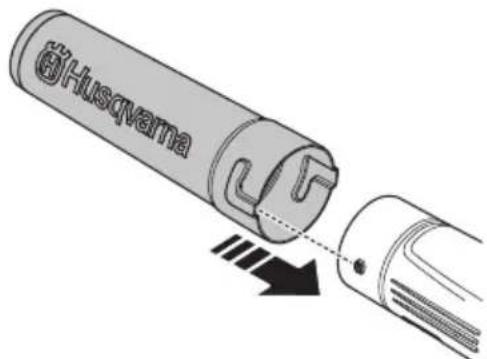

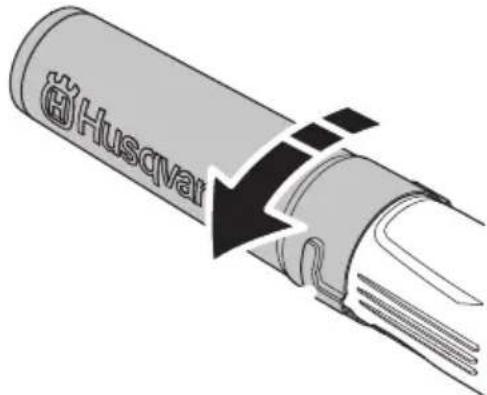

Monteren van de blaaspijp

Sluit de blaaspijp op de blazer aan.

Druk de pijpen in elkaar en draai om ze te vergrendelen.

Batterijstatus

Het display toont de accucapaciteit en geeft aan of er problemen met de accu zijn. Nadat de machine is uitgeschakeld of wanneer de accu-indicatieknop wordt ingedrukt, worden gedurende 5 seconden de accucapaciteit weergegeven. Het waarschuwingssymbool op de accu brandt wanneer er een fout is opgetreden. Zie de foutcodes.

Led gaat branden Batterijstatus
Alle leds branden	Volledig geladen (75-100%).
Led 1, led 2 en led 3 branden.	De accu is 50-75% geladen.
Led 1 en led 2 branden.	De accu is 25-50% geladen.
Led 1 brandt.	De accu is 0-25% geladen.
Led 1 knippert.	De accu is leeg. Laad de accu op.

Batterijlader

WAARSCHUWING! Gevaar voor elektrische schokken en kortsluiting. Gebruik goedgekeurde en onbeschadigde stopcontacten. Verzeker u ervan dat de kabel niet beschadigd is. Vervang de kabel als deze beschadigingen vertoont.

De acculader aansluiten

• Sluit de acculader alleen aan als de spanning en frequentie overeenkomen met de specificaties op het productplaatje. Steek de stekker in een stopcontact. De led op de acculader licht eenmaal groen op.

• De accu zal niet worden geladen als de temperatuur van de accu hoger is dan 50°C. In dat geval zal de acculader de accu actief koelen.

De accu aansluiten op de acculader

Controleer regelmatig of de acculader en de accu in een goede staat verkeren. Zie ook de instructies bij het hoofdstuk Onderhoud.

De accu moet voor het eerste gebruik worden geladen. De accu is bij levering voor slechts 30% geladen.

• Plaats de accu in de acculader. Zorg ervoor dat de accu goed is aangesloten op de acculader.

• Het groene laadlampje op de lader brandt wanneer de accu is aangesloten op de acculader.
• Wanneer alle leds branden, is de accu volledig geladen.

• Haal de stekker uit het stopcontact. Trek nooit aan de voedingskabel om deze los te koppelen van het stopcontact. Haal de accu uit de acculader.

Zie de handleiding voor instructies over het opladen van de rugzakaccu.

Laadstatus

Lithium-ionaccu's kunnen bij elk laadniveau worden geladen. Het laadproces kan worden afgebroken of gestart bij elk laadniveau. De accu wordt niet beschadigd. Een volledig geladen accu zal geen lading verliezen, zelfs niet wanneer de accu in de lader blijft staan.

De accu mag niet worden geladen als de temperatuur van de accu hoger is dan 50°C.

Led-display Laadstatus
Led 1 knippert.	De accu is 0-25% geladen.
Led 1 brandt, led 2 knippert.	De accu is 25-50% geladen.
Led 1 en led 2 branden, led 3 knippert.	De accu is 50-75% geladen.
Led 1, led 2 en led 3 branden, led 4 knippert.	De accu is 75-100% geladen.
Led 1, led 2, led 3 en led 4 branden.	Wanner alle leds op de accu branden, is de accu volledig geladen.

Transport en opbergen

• De verpakte lithium-ion-accu's zijn onderworpen aan de wettelijke vereisten voor gevaarlijke goederen.
• Voor commercieel transport door derden of expediteurs moeten de bijzondere voorschriften voor de verpakking en etiketten worden opgevolgd.
• Voor de voorbereiding van het te verzenden item moet een expert op het gebied van gevaarlijke stoffen worden geraadpleegd. Neem tevens de mogelijk meer gedetailleerde nationale regelgeving in acht.
• Bescherm of plak open contactoppervlakken af en verpak de accu zodanig dat deze niet kan bewegen in de verpakking.
• Zet de machine vast tijdens transport.
• Verwijder de accu altijd wanneer de machine wordt opgeborgen of vervoerd.
• Bewaar de accu en de acculader op een droge, vochtvrije en vorstvrije plaats.
• Om ongevallen te voorkomen, moet u ervoor zorgen dat de accu niet aan de machine is gekoppeld wanneer u de machine opbergt.
• Bewaar de accu niet op plaatsen waar statische elektriciteit kan optreden. Bewaar de accu nooit in een metalen box.
• Bewaar de accu en de acculader bij een temperatuur tussen 5 en 45°C en stel ze niet bloot aan direct zonlicht.
• Bewaar de acculader uitsluitend in een afgesloten en droge ruimte. Zorg dat u de accu en de acculader gescheiden van elkaar opbergt. Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.
• Zorg ervoor dat de machine goed is schoongemaakt en dat een volledige servicebeurt is gegeven voor een lange periode van stalling.

De accu, acculader en machine afvoeren

Dit symbool op het product of de verpakking geeft aan dat het product niet mag worden behandeld als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt recyclestation voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product goed wordt verwerkt, kunt u meehelpen aan het voorkomen van potentiële negatieve effecten voor milieu en mensen, die anders veroorzaakt kunnen worden door een niet juiste afvalverwerking van dit product. Voor meer gedetailleerde informatie over recycling van dit product kunt u contact opnemen met uw gemeente, uw vuilophaalcentrale of de winkel waar u het product hebt gekocht.

Controle voor het starten

• Controleer de motor op vuil en barsten. Gebruik een borstel om de motor te ontdoen van gras en bladeren. Draag handschoenen indien nodig.
• Controleer of de machine volledig bedrijfsklaar is. Controleer of alle moeren en bouten goed vastgedraaid zijn.
• Gebruik de machine alleen voor het beoogde doel.

Sluit de accu aan op de machine.

• Zorg dat u volledig geladen accu's gebruikt. Gebruik in uw machine uitsluitend originele accu's van Husqvarna. Zie Technische gegevens.
• Plaats de accu in de machine. De accu moet makkelijk in de accuhouder op de machine glijden. Als de accu niet makkelijk naar binnen schuift, is hij niet goed ingestoken.

• Druk op het onderste deel van de batterij en duw het zo ver mogelijk in het batterijvak. De accu vergrendelt zichzelf in positie, waarbij u een klik zult horen. Zorg ervoor dat de nokjes correct vastklikken.

Starten en stoppen

WAARSCHUWING! Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen. De veiligheidsafstand bedraagt 15 meter.

Starten

Schakel de machine in. Druk de startknop in en houd deze ingedrukt (>1 sec.) totdat de groene led brandt.

Gebruik de voedingsschakelaar om het toerental te regelen.

Stoppen

• Stop de machine door de gashendel los te laten en de uitschakelknop in te drukken.
• Verwijder de accu uit de machine door de twee ontgrendelknoppen in te drukken en de accu naar buiten te trekken.

BELANGRIJK! Verwijder altijd de accu om onbedoeld starten van de machine te voorkomen.

Algemene werkinstructies

BELANGRIJK! In dit hoofdstuk nemen we de basisveiligheidsregels voor het werken met een blazer door. Wanneer u in een situatie belandt waarin u niet goed weet hoe u verder te werk moet gaan, moet u een expert raadplegen. Wend u tot uw dealer of uw servicewerkplaats. Gebruik de machine nooit voor taken waarvoor u niet voldoende gekwalificeerd bent. De blazer is uitsluitend bedoeld voor het wegblazen van bladeren of kleine takken.

Houd rekening met de mensen in uw omgeving door de machine niet te gebruiken op ongebruikelijke tijdstippen, bijvoorbeeld 's avonds laat of 's morgens vroeg. Zorg dat u zich aan de plaatselijke voorschriften en bepalingen houdt. Lees de onderstaande eenvoudige adviezen door en volg ze om uw omgeving zo min mogelijk te storen.

• Gebruik de blazer met zo min mogelijk gas. Het is zelden nodig om vol gas te gebruiken. Veel werkzaamheden kunnen op half gas uitgevoerd worden. Minder gas geven betekent minder lawaai en minder stof. Het is ook makkelijker om controle te houden over het afval dat opgezogen/verplaatst moet worden.
• Gebruik een hark of een bezem om het vastzittende vuil van de grond los te maken.
• Houd de mond van de blaaspijp zo dicht mogelijk bij de grond.
• Wees u bewust van uw omgeving. Richt de luchtstraal weg van mensen, dieren, spelplaatsen en auto's enz.
• Beperk de blaastijd tot een minimum door stoffige gebieden met behulp van sproeiapparatuur te bevochtigen.
• Let op de windrichting. Werk met de wind mee om uw werk te vergemakkelijken.
• Als de machine overmatig begint te trillen, stopt u de machine en verwijdert u de accu.
• Het is tijdrovend om de bladblazer te gebruiken om grote bergen te verplaatsen en het creëert onnodig lawaai.
• Ruim uw rommel op. Vergewis u ervan dat u geen vuil op het erf van iemand anders heeft geblazen.
• U dient uitsluitend met de machine te lopen, en nooit te rennen.

Basisveiligheidsregels

• Onbevoegde personen of dieren mogen zich niet bevinden in het werkgebied, d.w.z. binnen een straal van 15 meter.
• De krachtige luchtstroom kan voorwerpen met zo'n snelheid verplaatsen dat ze terug kunnen stuiteren en ernstige schade aan uw ogen kunnen veroorzaken.

• Richt de luchtstraal nooit op mensen of dieren.
• Schakel de motor uit alvorens toebehoren of andere onderdelen te monteren of te demonteren.
• Gebruik de motorkettingzaag niet in ongunstige weersomstandigheden, b.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zoals een gladde ondergrond. Zorg ervoor dat u veilig kunt gaan en staan. Controleer of er eventuele hindernissen zijn als u onverwacht snel weg moet komen (wortels, stenen, takken, kuilen, greppels enz.). Wees extra voorzichtig wanneer u op hellend terrein werkt.

• Voorkom overstrekken. Zorg dat u altijd stevig en in balans staat.
• Hou al uw lichaamsdelen uit de buurt van hete oppervlakken. Leg de machine nooit neer als deze is ingeschakeld, tenzij u er goed zicht op hebt.

ARBEIDSTECHNIEK

• De bladblazer mag niet worden gebruikt op ladders of steigers.

N.B.! Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

Basistechniek

WAARSCHUWING! Waarschuwing voor wegspattende voorwerpen. Gebruik altijd oogbescherming. Stenen, afval e.d. kunnen in uw ogen terecht komen en blindheid of ernstige verwondingen veroorzaken. Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers moeten zich buiten de veiligheidszone van 15 m bevinden. Schakel de machine onmiddellijk uit indien iemand dichterbij komt.

Instellingen gashendel

De snelheid van de luchtstraal regelt u met behulp van de gashendel. Kies de snelheid die het best geschikt is voor de desbetreffende toepassing.

• Bepaal de gewenste luchtstroom met de gashendel.
• Druk op de instelling voor de gashendelstand op het toetsenbord.

• Druk de gashendel volledig in om de gewenste luchtstroom te verkrijgen.

De blazer behoudt de laatste instelling voor de gashendelstand in het geheugen als de machine is uitgeschakeld of als de accu uit de machine is verwijderd.

Tijdelijke toename van luchtstroom, 'Boost'

Een tijdelijke toename in luchtstroom 'Boost' wordt alleen gebruikt wanneer bladeren en vuil vastzitten of wanneer de normale luchtstroom onvoldoende is. De normale luchtstroom is meestal voldoende. Een toename in luchtstroom wordt hoofdzakelijk tijdelijk gebruikt.

Druk op de Boost-knop op het toetsblok om de luchtstroom tijdelijk te verhogen. Een constante Boost duurt maximaal 5 seconden.

Als de toename in luchtstroom 'Boost' langer dan 5 seconden constant wordt gebruikt, keert de luchtstroom terug naar het uitgangsniveau. De activeringsindicator (LED-lamp) voor de Boost-functie knippert totdat de Boost-functie weer beschikbaar is.

ONDERHOUD

Inspectie en onderhoud

WAARSCHUWING! Verwijder altijd de accu voordat u onderhoudswerkzaamheden aan de machine uitvoert.

BELANGRIJK! Reinig de accu of de acculader nooit met water. Krachtige reinigingsmiddelen kunnen het kunststof beschadigen.

Om service en reparaties aan de machine uit te voeren, moet u een speciale opleiding hebben. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als de machine een van de volgende controles niet goed doorstaat, moet u ermee naar uw servicewerkplaats gaan. Als u een van onze producten koopt, garandeert dit dat de reparaties en service door een vakman worden uitgevoerd. Als u uw machine heeft gekocht bij een van onze dealers die geen servicewerkplaats heeft, vraag hem dan waar de dichtstbijzijnde erkende werkplaats is. Gebruik alleen originele onderdelen.

Controleer of de luchtinlaat aan geen enkele zijde wordt geblokkeerd door bijvoorbeeld bladeren of vuil. Een verstopte luchtinlaat beperkt de blaascapaciteit van de machine en verhoogt de werktemperatuur van de motor, wat tot motoruitval kan leiden. Stop de motor en verwijder het voorwerp.

Controleer regelmatig of de acculader en de accu in een goede staat verkeren.

Schoonmaken

Reinig de machine na gebruik. Wanneer de accuaansluiting op de machine vuil is, moet u deze reinigen door te blazen met perslucht of met behulp van een zachte borstel.

Zorg dat de accu en de acculader schoon zijn en dat de contacten op de accu en in de acculader altijd schoon en droog zijn voordat u de accu in de acculader plaatst.

Houd de accugeleiderails schoon. Reinig de kunststof onderdelen met een schone en droge doek.

ONDERHOUD

Storingsschema

Het oplossen van problemen gebeurt via het toetsenblok.

Toetsenbord

Toetsenbord Mogelijk fouten Mogelijk actie
Groen activeringslampje knippert. Lage accuspanning. De accu laden
Foutled knippert.	De gashendel en de activeringsknop worden tegelijkertijd ingedrukt.
	Temperatuurafwijking. Laat de machine afkoelen.
De machine start nicht Vuil in de accuaansluitingen.	Reinig met perslucht of een zachte borstel.
De foultled brandt rood. Service

Foutopsporing voor de accu en/of de acculader tijdens het laden.

Accu

Led-display Mogelijkke fouten Mogelijkke handeling
Groen activeringslampe knippert. Lage accuspanning. Batterij opladen.
FOUTLED knippert	De accu is leeg. Batterij opladen.
	Temperatuurafwijking.	Gebruik de accu in een omgeving met temperaturen:tussen 0 °C en 40 °C.
	Overspanning.	Controller of de netspanning overeenkomt met de spanning die is aangegeven op het typeplaatje op de machine.
		Haal de accu uit de accelader.
FOUTLED brandt Te groot verschil in de cellen (1 V).		Neem contact op met de serviceworkplaats.

Batterijlader

Led-display Mogelijkke fouten Mogelijkke handeling
FOUTLED knippert Temperatuurafwijk.	Gebruik de accelader enkel bij omgevingsttemperaturen:tussen 5 en 40 °C.
FOUTLED brandt
	Neem contact op met de serviceworkplaats.

Onderhoudsschema

WAARSCHUWING! Verwijder altijd de accu voordat u onderhoudswerkzaamheden aan de machine uitvoert.

Hieronder volgt een lijst van het onderhoud dat aan de machine moet worden uitgevoerd. De meeste punten staan beschreven in het hoofdstuk Onderhoud. De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een erkende servicewerkplaats worden uitgevoerd.

Onderhoud	Dagelijks onderhoud	Wekelijks onderhoud	Maandelijks onderhoud
Reinig de buitenkant van de machine met een schone en droge doek. Gebruik nooit water.	X
Hou de handgreep droog en schoon,+zonder vet en olie.X
Controller of de activeer- en deactiveerknop correct werkt en nicht beschadigd is.	X
Zorg ervoor dat de gashendel correct werkt met betrekking tot veiligheid.	X
Controller of de bouteen en moeren en vastgedraaid zijn.X
Controller of de accu onbeschadigd is.X
Controller de laadstatus van de accu.X
Controller of de ontgrendelknoppen op de accu werken en de accu in de machine vergrendelen.	X
Controller of de acculader onbeschadigd is en goed werkt.X
Controller of alle koppelstukken, aansluitingen en kabels intact en schoon়.		X
Controller de aansluitingen:tussen de accu en de machine en controller tevens de aansluiting:tussen de accu en de acculader.			X

Technische gegevens

Motor

Motortype

436LiB 536LiB

Standaardaccu BLi150

Gebruiksduur accu

Gebruiksduur van accu in minuten 26 21

Standaardaccu BLi150

Lawaai-emissie

(zie opm. 1)

Geluidsvermogen, gemeten dB(A) 95 97

Geluidsvermogen, gegarandeerd LWA dB(A) 96 98

Geluidsniveau

(zie opm. 2)

Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN ISO 11203 en ISO 22868, dB(A): 81 82

Trillingsniveau

(zie opm. 3)

Trillingsniveaus in handvat, gemeten volgens ISO 22867, m/s² 0,7 0,5

Ventilatorprestaties

Luchtstroom bij standaardmondstuk, m³/min 11,0 12,5

Max. luchtsnelheid bij standaardmondstuk, m/s: 47 54

Gebruik in uw machine uitsluitend originele BLi-accu's van Husqvarna.

Laders die geschikt zijn voor de gespecificeerde accu's, BLi.
Batterijlader QC120 QC330
Netspanning, V 220-240	100-240
Frequentie, Hz	50-60	50-60
Vermogen,W	125	330

Opm.1: Emissie van geluid waar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de dispersie in het meetresultaat meeneemt, en ook variaties tussen verschillende machines van hetzelfde model, conform Richtlijn 2000/14/EG. Opm. 2: De gerapporteerde gegevens voor het equivalente geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 3 dB(A). Opm. 3: De gerapporteerde gegevens voor het equivalente trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 2 m/s²

EG-verklaring van overeenstemming (Alleen geldig voor Europa)

Husqvarna AB, SE-561 82 Huskvarna, Zweden, tel. [phone] verklaart dat de accu-tuinblazer Husqvarna 436LiB, 536LiB met serienummer van 2015 en later (het jaar staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de eisen die in de RICHTLIJNEN VAN DE RAAD zijn opgenomen:

- van 17 mei 2006 "betreffende machines" 2006/42/EG. - van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EG. - van 8 mei 2000 "betreffende geluidsemissie door materieel voor gebruik buitenshuis" 2000/14/EG. - van 12 december 2006 "inzake elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen" 2006/95/EG. - van 6 september 2006 "inzake batterijen en accu's, alsook afgedankte batterijen en accu's" 2006/66/EG.

De volgende normen zijn van toepassing: EN 60335-1, 60335-2-100

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Zweden, heeft een EG-typecontrole uitgevoerd volgens artikel 12, punt 3b, van de machinerichtlijn (2006/42/EG).

SMP Svensk Maskinprovning AB heeft ook overeenstemming bevestigd met bijlage V van de richtlijnen van de raad 2000/14/EG. De certificaten hebben nummer: 01/012/006 - 436LiB, 01/012/007 - 536LiB

Voor informatie betreffende lawaaiemissies, zie hoofdstuk Technische gegevens.

Tom Söberg, Hoofd Ontwikkeling (erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

1156772-20
