1. X-USB Interface Bedienungsanleitung

1.1 Systemanforderungen für die X-USB Interface-Erweiterungkarte

Auf der BEHRINGER Website behringer.com konnen Sie sich über.
Updates fur die X-USB-Firmware oder Systemanforderungen
informieren. Die empfohlenen Mindestkonfigurationen
fur die Hardware/Software sind im Abschnitt
"Technische Daten" beschrieben.

1.2 Das leistungsstarke 32-Kanal 24-Bit X-USB Audio Interface von BEHRINGER

Die optionale X-USB-Karte für Mac oder Windows PCs staat 32 Kanäle von bidirektionalem Audio I/O via USB 2,0 bereit. Die gleichzeitig nutzbaren 32-In/32-Out Audiokanäle erfolglichen extrem leistungsfähige Studio- und Live-Anwendungen. Man kann virtuelle Live-Soundchecks oder hochwertige 32-Spur Studioaufnahmen durchführren und gleichzeitig die DAW via HUI/Mackie Control-Emulation fernbedieren. Dank 24-Bit Hi-Speed Signalübertragung sowie extrem latenzarmer ASIO-Treiber und CoreAudio-Kompatibilität setzen sich soccer Audio Plug-Ins für komplexe externe Signalbearbeitungen auf dem PC installmenten.

1.3 X-USB Option Card für den Einsatz im Pult konfigurieren

Während des normalen Boot-Vorgangs erkennt das Mischpult automatisch die X-USB Option Card und zeigt dies bei mehreren Gelegenheiten an.

Das grüne Quadrat vor „C: X-USB" zeigt an, dass die Karte installiert ist und korrekt Funktioniert.

2. BEHRINGER Interface-Karte Installieren

Bevor Sie eine I/O-Karte im Erweiterungsschacht des Mischpults installieren, müssen Sie auf der BEHRINGER-Website behringer.com nachsehen, ob das Pult diese Karte unterstützt.

VORSICHT: Bevor Sie optionale I/O-Karten im Pult installieren, müssen Sie den Netzschalter des Pults deaktivieren, um Fehlfunktionen oder Stromschläge zu verhindern.

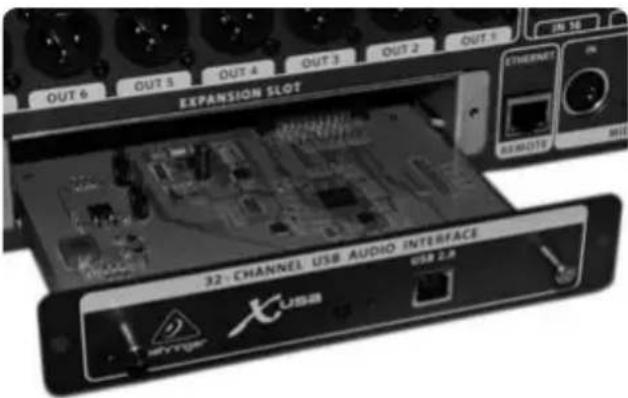

Interface I/O-Karte installieren:

1. Das Mischpult muss ausgeschaltet sein.
2. Losen Sie die Befestigungsschrauben des Schachts, entfernen Sie die Abdeckung und bewahren Sie sie gut auf.
3. Bevor Sie die X-USB-Karte aus ihrer Schutzhüllenehmen, sollenn Sie das geerdete Metallchassis des Pults berühren, um zu verhindern, dass elektrostatische Entladungen die empfindlichen Elektronikbauteile beschädigen. Generell sollenn Sie die Karte an der Frontplatte oder an den beiden kleinen Griffen anfassen und nie direkt die Bauteile auf der Platine berühren.
4. Richten Sie beide Seiten der Karte auf die Führungsschienen im Schacht aus und stecken Sie die Karte vorsichtig ein. Schiben Sie die Karte ganz in den Schacht, um sicherzustellen, dass die Kontakte der Karte korrekt mit den inneren Anschlüssen verbunden sind.
5. Befestigen Sie die Karte mit den beiliegenden Schrauben, um Beschädigungen oder Fehlfunktionen zu vermeiden.

3. PC für den Einsatz mit der X-USB Option Card Konfigurieren

Ausfuhrliche Informationen zur Software-Konfiguration der X-USB Interface-Karte finden Sie unter behringer.com.

Windows: Ein ASIO Hochleistungstreiber, der für eine latenzarme Audiobearbeitung mit Windows-Computer unverzichtbar ist, wird zum Download bereitgestellt.

Mac OS: Die X-USB ist CoreAudio-kompatibel und kann auf Mac Computern ohne zusätzliche Treiber für eine latenzarme Audiobearbeitung genutzt werden.

DE

Windows ASIO-Treiber

Laden Sie die X32 ASIO Treiberinstallationsdateien von behringer.com herunter. Doppelklicken Sie im entpackten Ordner auf Setup.exe und befolgen Sie die Anweisungen auf dem Bildschirm.

Treiber-Bedienfelder

Nach der Treiberinstallation konnen Sie mit einem Doppelblick auf das keine Tray-Icon das Bedienfeld öffnen. Mit diesen Bildschirmen konnen Sie die X-USB Erweiterungskarte im X32 als Audio Interface für ihren Computer konfigurieren.

Laden Sie das vollständige X32 Handbuch unter behringer.com herunter undlesen Sie das Kapitel „X-USB Bedienungsanleitung“, um ausführliche Informationen zu er halten.

Achtung

Die Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann zu tödlichen

oder ernsthaften Verletzungen durch Brände oder Stromschlage führen.

Bevor Sie die Karte installieren, müssen Sie an Hand des Bedienungshandbuch des Gastcomputers oder unter behringer.com sicherstellen, dass Ihr Gastgerät diese Karte unterstützt, und prüfen, wie weitere Karten zusammen mit anderen Karten von BEHRINGER oder Drittenbieten installiert werden können.

• Versuchen Sie nicht, die Karte auseinanderzubauen oder zu modifizieren. Wenden Sie keine übermäßige Kraft auf die Anschlüsse oder anderen Bauteile der Karte an. Die falsche Handhabung der Karte kann zu Stromschlagen, Bränden oder Geräteausfallen führen.
• Ziehen Sie vor dem Installieren dieser Karte am Hauptgerät das Netzkabel ab, um Stromschläge zu vermeiden.

Vorsicht

Die Nichtbeachtung der folgenden Vorsichtsmaßnahmen kann zu körperlichen

Verletzungen oder Beschädigungen von Geräten oder anderen Objekten führen.

• Berühren Sie beim Umgang mit der Karte nicht ihre metallenen Anschüsse (Pins). Die Pins sind scharfkantig und können zu Verletzungen führen.
  Die Karte reagiert empfindlich auf elektrostatische Aufladung. Bevor Sie die Karte anfassen, sollen Sie kurz mit der bloßen Hand das Metallgehäuse des Hauptgerats berühren, um statische Aufladungen von ihrem Körper abzuleiten. Für Datenverluste, Geräteschäden oder Verletzungen durch unsachgemäß Handhabung oder Anwendung übernimmt BEHRINGER keine Verantwortung.

4. Technische Daten

Funktionen der Erweiterungskarte:
Interface MIDI		Audio-Eingangsganäle24-Bit, 44,1/48 kHz	Audio-Ausgangskanäle24-Bit, 44,1/48 kHz
High Speed USB 2,0 1 in x 1 out 32,	16, 8 oder 2	32, 16, 8 oder 2
DAW Fernbedienung	Generic MIDI, HUI Control-Emulation
Leistungsmodi der Erweiterungskarte:
Interface		charakteristisch Roundtrip-Latenz
High Speed USB 2,0		~14 ms*
Abmessungen & Gewicht
Abmessungen		30 x 165 x 138 mm (1,2 x 6,5 x 5,4")
Gewicht		0,14 kg (0,3 lbs)

• abhängig von der Systemleistung und Anwendung

Empfohlene Hardware-Mindestausstattung:

Windows PC - Core 2 Duo CPU, 2 GHz

• USB 2,0 Port
  -1GBRAM

Mac -1,5 GHz CPU

• USB 2,0 Port
  -512 MB RAM

Empfohlene Betriebssysteme:

Windows: Windows XP 32-Bit SP2 oder hoher, Windows 7 32-Bit, Windows 7 64-Bit, Windows 8 64-Bit (X-USB ASIO-Treiber werden mitgeliefert)

Mac OS X: 10,7 Lion, 10,8 Mountain Lion, 10,9 Mavericks

*10,6,8 (16 x 16 max)

(CoreAudio-kompatibel)

24X-USB Interface Operation Guide
