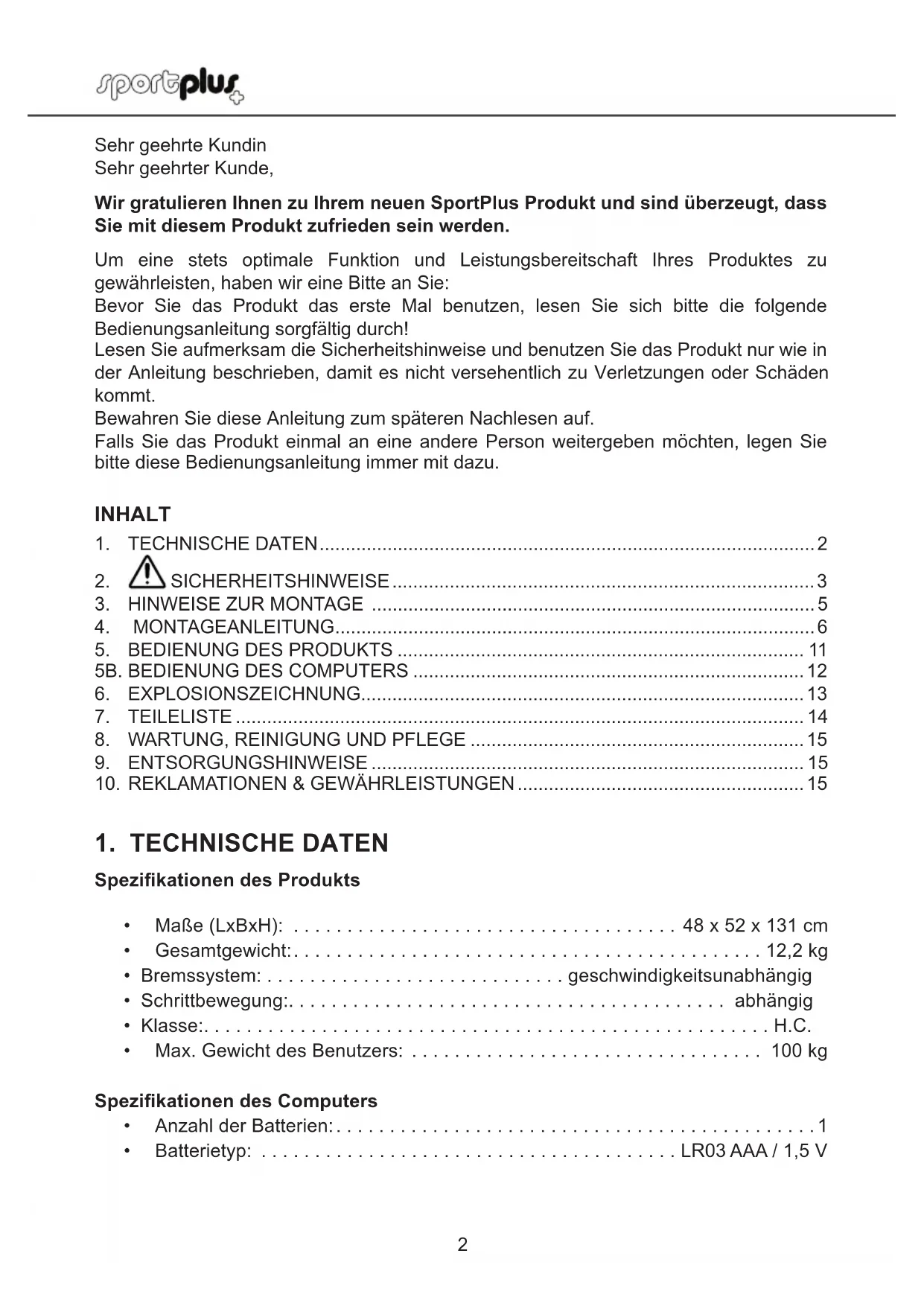

Spezikationen des Produkts

• Bremssystem: ............................geschwindigkeitsunabhängig

• Schrittbewegung:......................................... abhängig

• Klasse:.....................................................H.C.

• Max. Gewicht des Benutzers: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 kg Spezikationen des Computers

2. SICHERHEITSHINWEISE

• Dieses Produkt ist kein Spielzeug, sondern ein Sportgerät und darf nur bestimmungsgemäß verwendet werden.

• Das Produkt ist für die Nutzung im häuslichen Bereich konzipiert und nicht für medizinische, therapeutische oder gewerbliche Zwecke geeignet

• Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch einen nicht bestimmungsgemäßen Gebrauch verursacht wurden.

• Dieses Produkt muss von einem Erwachsenen aufgebaut werden.

• Dieses Produkt ist nicht für den gewerblichen Gebrauch konstruiert. Die Benutzung des Produktes erfordert bestimmte Fähigkeiten und Kenntnisse. Setzen Sie es nur altersgerecht ein.

• Das Produkt stärkt bei regelmäβigem Training das Herz-Kreislaufsystem, trainiert Waden, Oberschenkel und Gesäβ.

• Das höchstzulässige Gewicht auf diesem Produkt beträgt 100 kg.

• Achten Sie darauf, dass das Verpackungsmaterial nicht in Kinderhände gelangt. Es besteht Erstickungsgefahr!

• Eltern und andere Aufsichtspersonen sollten sich Ihrer Verantwortung bewusst sein, da aufgrund des natürlichen Spieltriebes und der Experimentierfreudigkeit der Kinder mit Situationen zu rechnen ist, für die dieses Produkt nicht gebaut ist.

• Kinder erkennen nicht die Gefahr, die von diesem Produkt ausgehen kann. Halten Sie Kinder daher fern von diesem Produkt. Das Produkt ist kein Spielzeug. Bewahren Sie das Produkt an einem Ort auf, der für Kinder und Haustiere unzugänglich ist.

• Wenn das Produkt von einem Kind benutzt wird, lassen Sie es mit dem Produkt nicht unbeaufsichtigt. Nehmen Sie die entsprechenden Einstellungen am Produkt selber vor und beaufsichtigen Sie den Übungsablauf. SP-MSP-008-B-IM-DE+GB+FR-01.indb 3 18/4/2016 4:27 PM4

VORSICHT - VERLETZUNGSGEFAHR

• Benutzen Sie kein beschädigtes oder defektes Produkt. Wenden Sie sich in diesem Fall an eine Fachwerkstatt oder unser Service Center.

• Prüfen Sie das Produkt vor jeder Benutzung auf einwandfreien Zustand. Defekte Teile müssen sofort ausgetauscht werden, da sonst Funktion und Sicherheit beeinträchtigt werden.

• Sorgen Sie dafür, dass nie mehr als eine Person gleichzeitig das Produkt benutzt.

• Benutzen Sie das Produkt immer auf einem ebenen, rutschfesten, waagerechten und soliden Untergrund. Benutzen Sie es nie in der Nähe von Wasser und halten Sie aus Sicherheitsgründen rund um das Produkt einen ausreichenden Freiraum von mindestens 1 Meter ein. Achten Sie darauf, dass Ihre Arme und Beine nicht in die Nähe von beweglichen Teilen kommen. Stecken Sie keine Materialien in bestehende Öffnungen des Produktes.

VORSICHT – PRODUKTSCHÄDEN

• Überprüfen Sie das Produkt vor und nach Gebrauch auf Schäden und Verschleiß- spuren. Nehmen Sie keine baulichen Veränderungen vor! Verwenden Sie zu Ihrer eigenen Sicherheit nur Original-Ersatzteile.

• Lassen Sie Reparaturen nur in einer Fachwerkstatt oder von ähnlich qualizierten Personen durchführen – durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Benutzen Sie dieses Produkt ausschließlich für die Zwecke, die in der Bedienungsanleitung beschrieben werden.

• Schützen Sie das Produkt vor Wasserspritzern, Feuchtigkeit, hohen Temperaturen und direkter Sonneneinstrahlung.

HINWEISE ZUM UMGANG MIT BATTERIEN

• Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Batterien deshalb für Kinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

• Entnehmen Sie Batterien, wenn diese verbraucht sind oder Sie das Produkt länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

• Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert, nicht auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Es besteht EXPLOSIONSGEFAHR!

• Achten Sie beim Einsetzen von Batterien auf die richtige Polung (+) und (-). Ersetzen Sie stets alle Batterien durch neue, verwenden Sie nicht alte und neue Batterien oder Batterien verschiedenen Typs gemeinsam!

• Verwenden Sie vorzugsweise Alkali-Batterien, da diese von längerer Lebensdauer sind als herkömmliche Zink-Kohle-Batterien.

• Ein Batteriewechsel wird notwendig, sobald die Anzeige schwächer wird oder vollständig verblasst. SP-MSP-008-B-IM-DE+GB+FR-01.indb 4 18/4/2016 4:27 PM5 DEUTSCH

3. HINWEISE ZUR MONTAGE

• Die Montage des Produkts muss sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch versierten Person in Anspruch.

• Bevor Sie mit dem Zusammenbau des Produkts beginnen, lesen Sie die Aufbauschritte sorgfältig durch und sehen Sie sich die Bauzeichnung an.

• Entfernen Sie sämtliches Verpackungsmaterial und legen dann die einzelnen Teile auf eine freie Fläche. Dieses verschafft Ihnen einen Überblick und erleichtert das Zusammenbauen. Schützen Sie die Aufbauäche durch eine Unterlage vor Verschmutzen bzw. Verkratzen.

• Überprüfen Sie nun anhand der Teileliste, ob alle Bauteile vorhanden sind. Entsorgen Sie das Verpackungsmaterial erst nach abgeschlossener Montage.

• Beachten Sie, dass bei der Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Produkts vor.

• Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, lassen Sie z.B. kein Werkzeug umherliegen. Deponieren Sie Verpackungsmaterial so, dass keine Gefahren davon ausgehen können. Folien oder Kunststofftüten bergen eine Erstickungsgefahr für Kinder!

• Nachdem Sie das Produkt gemäß der Bedienungsanleitung aufgebaut haben, vergewissern Sie sich, dass sämtliche Schrauben, Bolzen und Muttern richtig angebracht und festgezogen sind.

• Legen Sie gegebenenfalls zum Schutz Ihres Fußbodens eine Schutzmatte (nicht im Lieferumfang enthalten) unter das Produkt, da nicht ausgeschlossen werden kann, dass z.B. Gummifüße spuren hinterlassen. SP-MSP-008-B-IM-DE+GB+FR-01.indb 5 18/4/2016 4:27 PM6

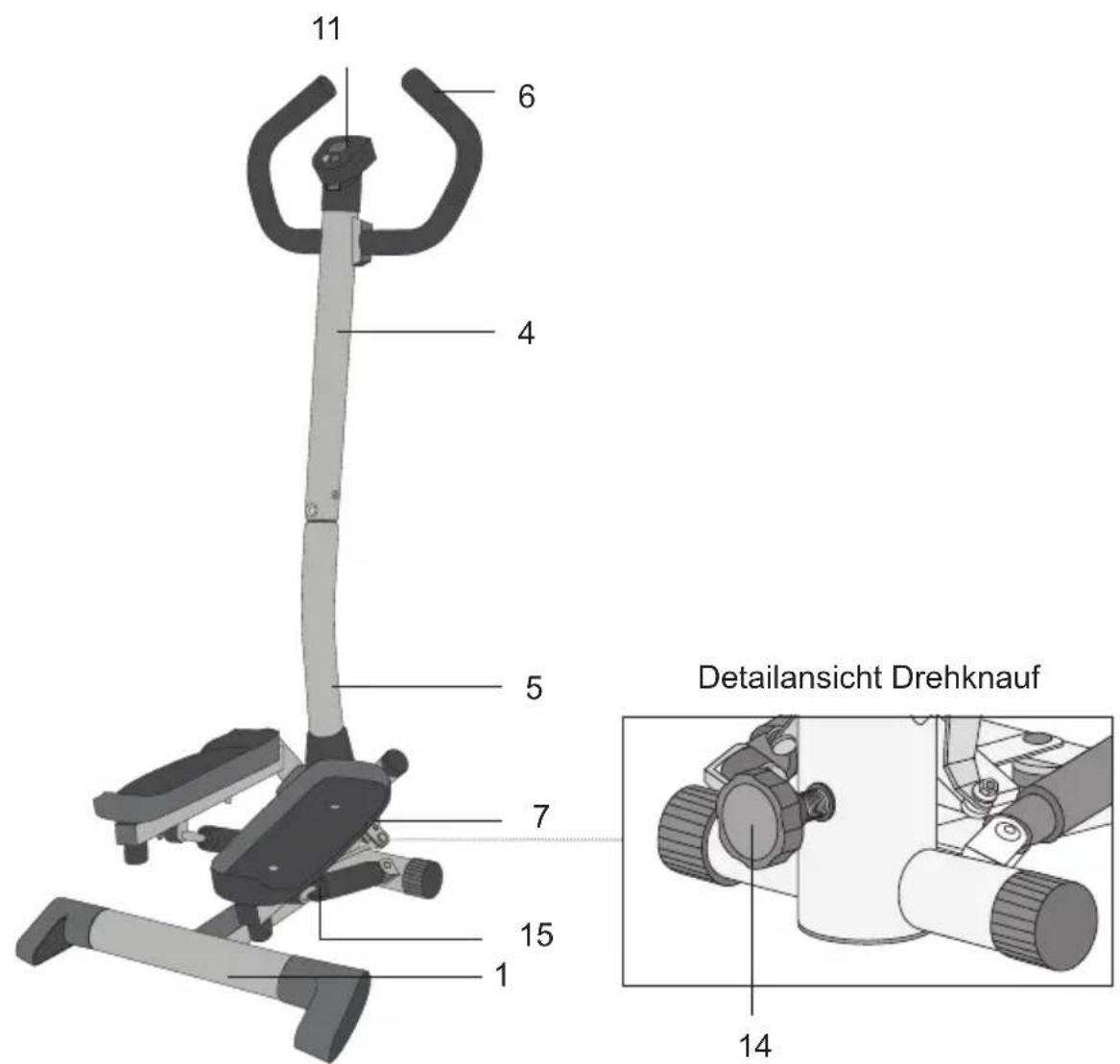

Detailansicht Drehknauf 11: Computer 7 : Pedale 6: Handgriff 15: Hydraulik-Zylinder 4: Oberes Rohr 1: Basis 5: Unteres Rohr 14: Drehknauf Der Side Stepper ist von uns so konstruiert worden, dass er leicht zusammenzubauen und zu benutzen ist. WICHTIG: Alle Teile auspacken und auf Schäden überprüfen. SP-MSP-008-B-IM-DE+GB+FR-01.indb 6 18/4/2016 4:27 PM7 DEUTSCH

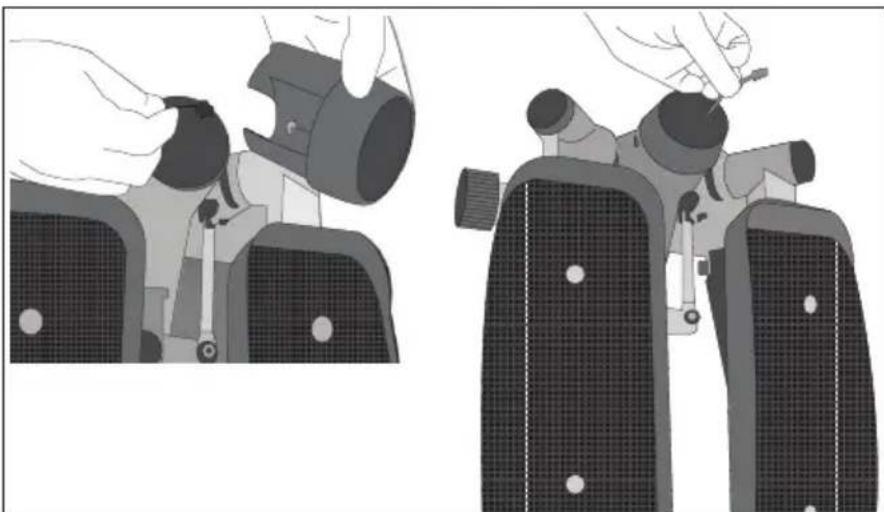

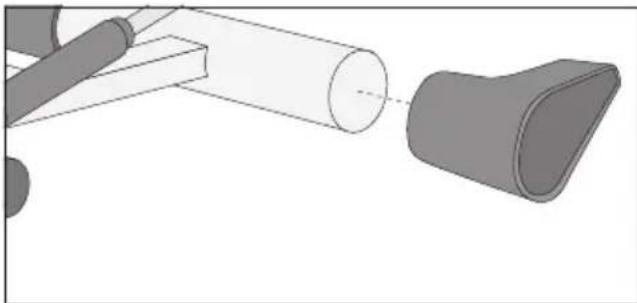

• Die zwei hinteren Standfüße (51,52) in die Enden des hinteren Stabilisators an der Basis (1) stecken. SCHRITT 1 B:

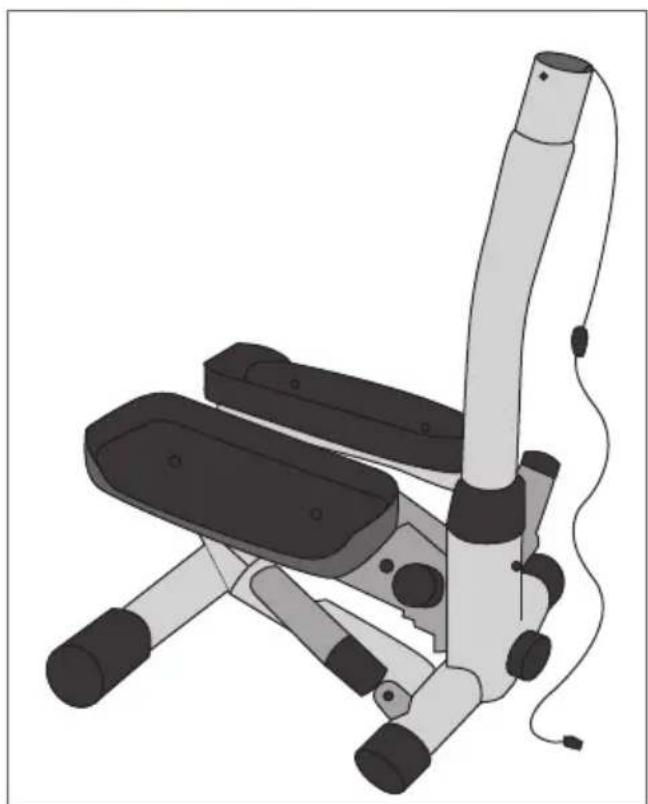

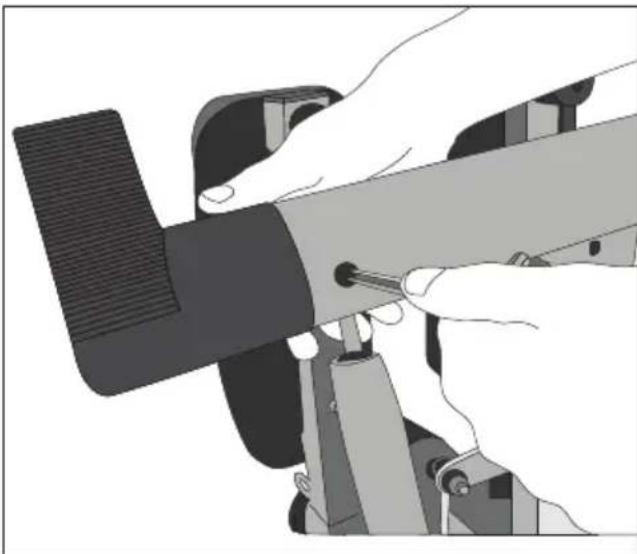

• Befestigen Sie die Standfüße mit jeweils einer Schraube (48). SCHRITT 2:

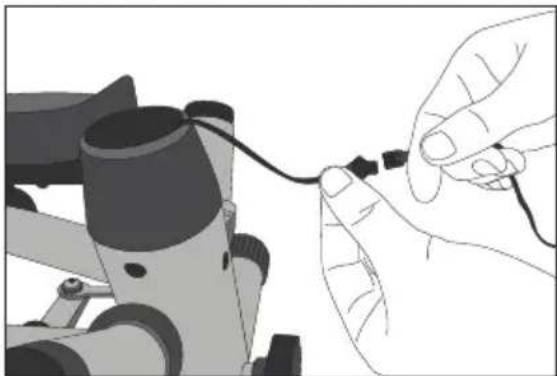

• Führen Sie den Anschluss für das Computerkabel (44) durch die Abdeckung (13) an der Basis (1).

• Setzen Sie die Abdeckung (13) auf die Basis (1) und drücken Sie diese auf die Basis. (Siehe Abb. links). SP-MSP-008-B-IM-DE+GB+FR-01.indb 7 18/4/2016 4:27 PM8 SCHRITT 3:

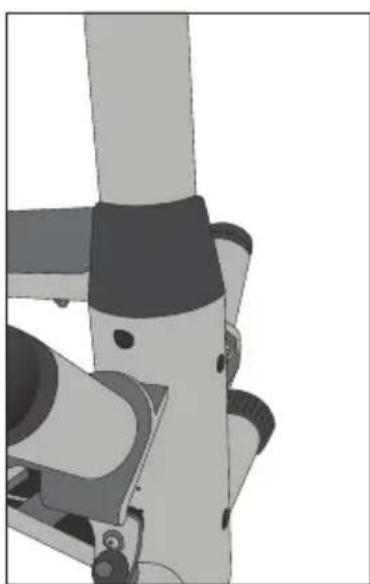

• Verbinden Sie das männliche Ende des Computerkabels (44) mit dem weiblichen Anschluss in der Basis (1).

• Führen Sie das Computerkabel von Unten durch das untere Rohr (5) SCHRITT 4:

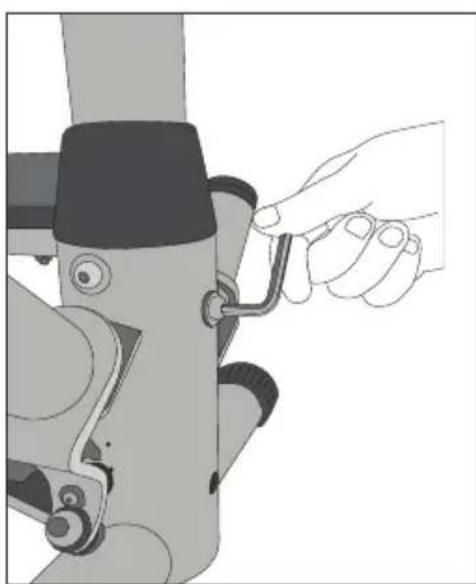

• Stecken Sie das untere Rohr (5) in die Basis und sichern Sie die Verbindung mit 4 Unterlegscheiben (38) und 4 Schrauben (39).

• Werkzeug: Inbusschlüssel (54). SP-MSP-008-B-IM-DE+GB+FR-01.indb 8 18/4/2016 4:27 PM9 DEUTSCH SCHRITT 5:

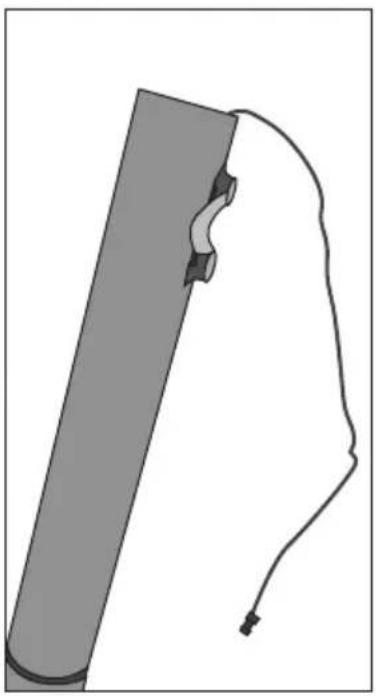

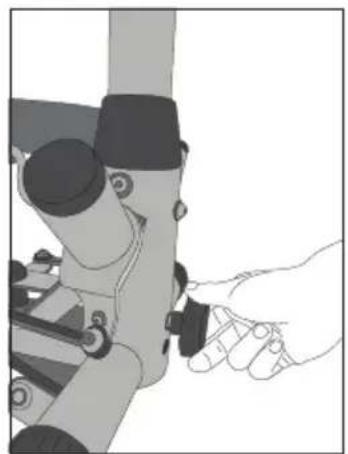

• Drehen Sie den Drehknauf (14) in die vorgesehene Aufnahme an der Vorderseite der Basis (1). SCHRITT 6:

• Führen Sie das Computerkabel (44) von unten durch das obere Rohr (4).

• Befestigen Sie das obere Rohr (4) an dem unteren Rohr (5) und sichern Sie die Verbindung mit 2 Unterleg- scheiben (49) und 2 Schrauben (43) sowie mit 1 Mutter (47) und 1 Gewindeschraube (8)

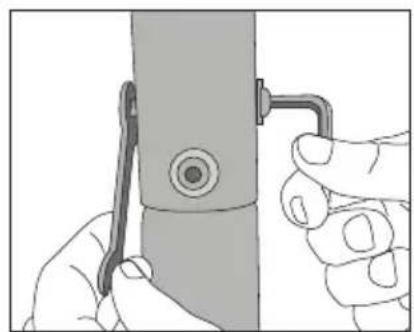

• Werkzeug: Inbusschlüssel (54) und Maulschlüssel (53). SCHRITT 7 A:

• Befestigen Sie den Hangriff (6) an dem Oberen Rohr (4) mit 2 Federscheiben (9) und 2 Schrauben (45).

• Werkzeug: Inbusschlüssel (54). SCHRITT 7 B:

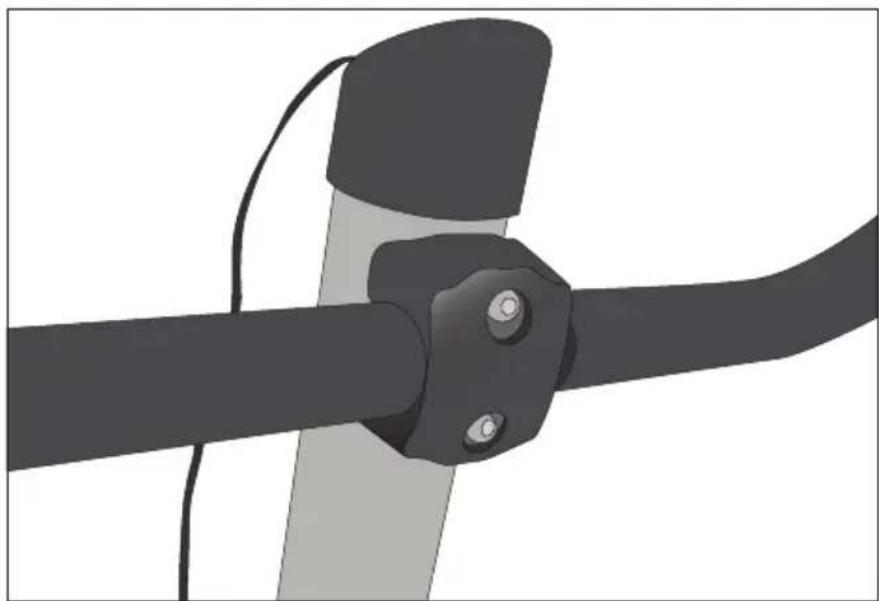

• Setzen Sie die Plastik- Abdeckung (46) auf die Handgriff-Halterung. SP-MSP-008-B-IM-DE+GB+FR-01.indb 9 18/4/2016 4:27 PM10 SCHRITT 8 A:

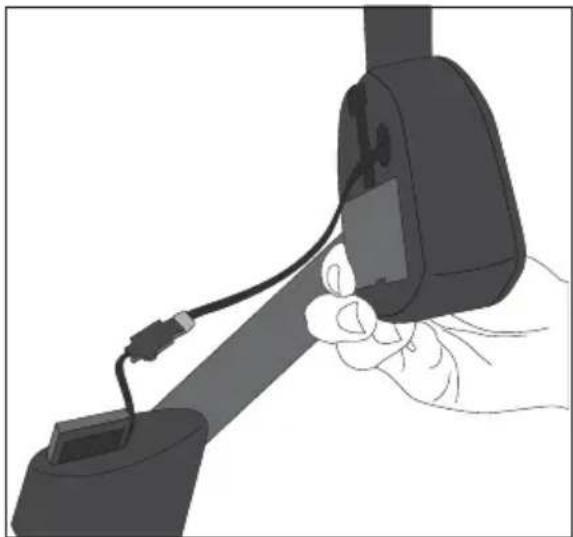

• Führen Sie das Computerkabel (44) in die Computer- Halterung (10). Schieben Sie die Computer- Halterung auf das obere Rohr (4) und drücken Sie es nach unten. SCHRITT 8 B:

• Verbinden Sie das Computerkabel (44) mit dem Computer (11). SCHRITT 8 C:

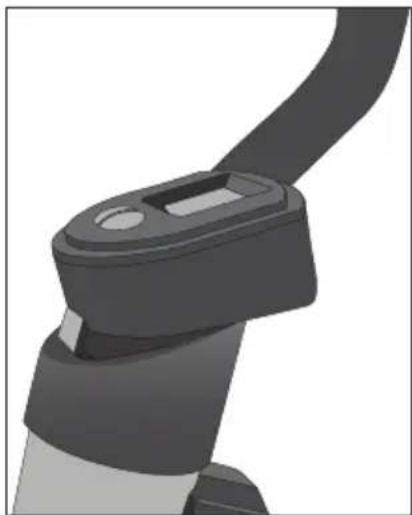

• Stecken Sie den Computer (11) auf die Computer- Halterung (10). SP-MSP-008-B-IM-DE+GB+FR-01.indb 10 18/4/2016 4:27 PM11 DEUTSCH

5. BEDIENUNG DES PRODUKTS

Erste Schritte WICHTIG: Den Stepper auf eine waagerechte, ebene und stabile Fläche stellen. Es wird empfohlen einen rechteckigen Teppich oder Gummiunterlage unter den Side Stepper zu legen. Dies schont den Fußboden, besonders nach Gebrauch über eine längere Zeit. Um das Gerät herum muss ein Abstand von mindestens 2,5 Metern zu den äuβeren Maβen des Gerätes eingehalten werden. Steighöhe einstellen: Drehknauf Die Steighöhe lässt sich durch Drehen des Einstellrades verändern. Je höher die Steighohe, desto größer der Schwierigkeitsgrad. Nach rechts drehen - höherer Steighöhe Nach links drehen - niedrigerer Steighöhe BEMERKUNG! Ist die Steighöhe zu gering eingestellt, erhält der Computer kein korrektes Signal und zählt nicht! SP-MSP-008-B-IM-DE+GB+FR-01.indb 11 18/4/2016 4:27 PM12

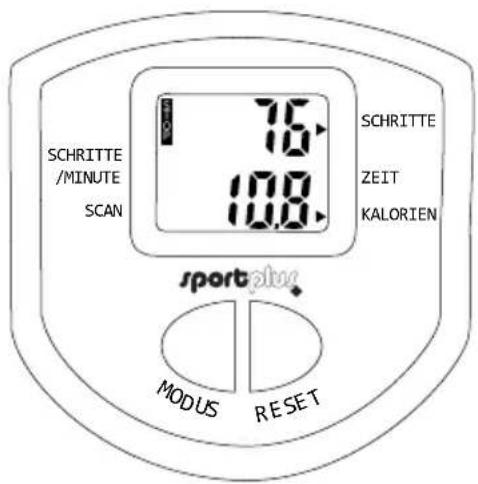

SCHRITTE /MINUTE SCAN SCHRITTE ZEIT KALORIEN

Ein- und Ausschalten Der Computer schaltet sich automatisch ein, sobald Sie mit dem Training beginnen. Wird das Training unterbrochen oder beendet, schaltet sich der Computer nach ca. 4 Minuten automatisch aus. Die bis dahin ermittelten und angezeigten Werte gehen verloren. Anzeigen im Display SCHRITTE: Anzeige aller gemachten Schritte. ZEIT: Anzeige der bereits trainierten Zeit in Minuten und Sekunden. KALORIEN: Verbrauchte Energie in Kalorien (ungefähre Angabe). SCHRITTE/ MINUTE: Schritt-Anzahl, die Sie bei diesem Tempo innerhalb einer Minute schaffen würden. SCAN: Alle Anzeigen werden nacheinander für einige Sekunden angezeigt. Funktionstasten MODUS: Drücken Sie die Taste ggf. mehrmals, um zur gewünschten Anzeige zu gelangen. Der Pfeil im Display zeigt an, welche Werte gerade angegeben werden. RESET: Drücken Sie die Taste, wenn Sie die Anzeige während des Gebrauchs auf Null zurücksetzen möchten. Beachten Sie Folgendes:

• Die Anzeige SCHRITTE (Anzeige aller gemachten Schritte) im oberen Teil des Displays wird ständig angezeigt und kann nicht ausgeblendet oder verändert werden.

• Im unteren Teil des Displays können Sie mit Hilfe der Funktionstaste MODUS zwischen verschiedenen Anzeigen wählen.

• Wenn Sie das Training unterbrechen, erscheint in der linken, oberen Display- Ecke die Anzeige: STOP. SP-MSP-008-B-IM-DE+GB+FR-01.indb 12 18/4/2016 4:27 PM13 DEUTSCH

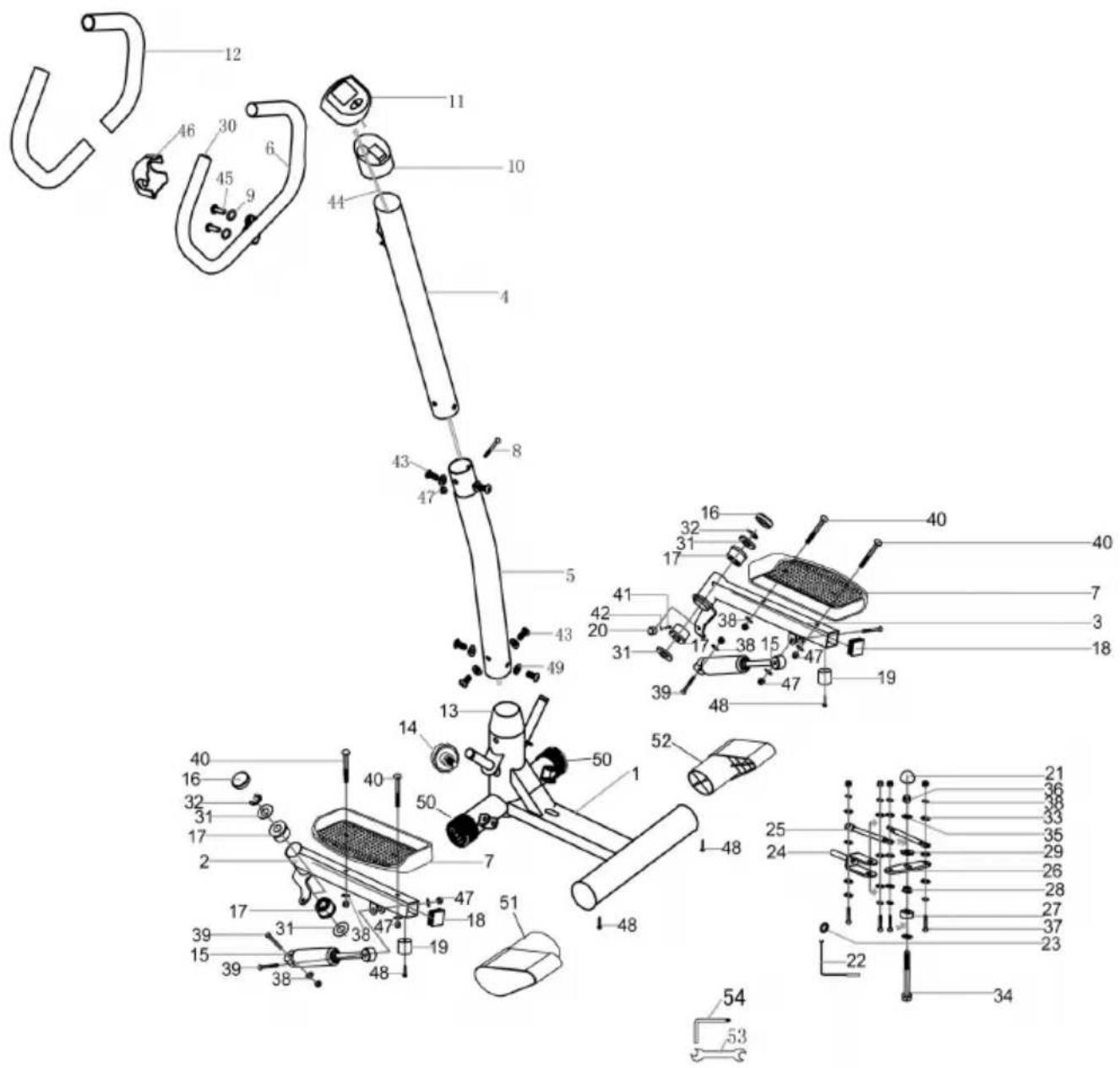

6. Explosionszeichnung

Teil- Nr. BESCHREIBUNG Anz. Teil Nr. BESCHREIBUNG Anz. 1 Basis 1 28 T-Abdeckung 1 2 Pedalstange links 1 29 Plastik-Scheibe 1 3 Pedalstange rechts 1 30 Plastik-Kappe (Φ25) 2 4 Oberes Rohr 1 31 Unterlegscheibe (Φ5.5) 4 5 Unteres Rohr 1 32 C-Ring 2 6 Handgriff 1 33 Unterlegscheibe 12 7 Pedale 2 34 Schraube M12x80 1 8 Bolzen M8 1 35 Unterlegscheibe (Φ12.) 2 9 Federring 2 36 Mutter (M12) 1 10 Computer Halterung 1 37 Schraube M3 x 30 4 11 Computer 1 38 Unterlegscheibe (Φ8) 20 12 Schaumstoff-Griff 1 39 Schraube (M 8x40) 4 13 Abdeckung (Φ76) 1 40 Schraube (M 8x50) 4 14 Dreh-Knauf 1 41 Kreuzschraube (ST 5x10) 1 15 Hydraulik-Zylinder 2 42 Unterlegscheibe (Φ5) 1 16 Unterlegscheibe (Φ12) 2 43 Gewindeschraube (M8x25) 6 17 Kugellager 4 44 Computerkabel 1 18 Plastik-Kappe 2 45 Gewindeschraube (M8x25) 2 19 Stoßdämpfer 2 46 Plastik Abdeckung 1 20 Magnet 1 47 Mutter M8 13 21 Plastic Hülse 1 48 Kreuzschraube (ST 5x16) 4 22 Sensor 1 49 Gebogene Unterlegscheibe 6 23 Clip 1 50 Vordere Plastik-Abdeckung 2 24 Klammer 1 51 Hinterer Standfuß, links 1 25 Vrbindungsstange 2 52 Hinterer Standfuß, rechts 1 26 Verbindungsblatt 1 53 Maulschlüssel 1 27 Plastik-Scheibe 1 54 Inbusschlüssel 1 SP-MSP-008-B-IM-DE+GB+FR-01.indb 14 18/4/2016 4:27 PM15 DEUTSCH

8. WARTUNG, REINIGUNG UND PFLEGE

• Reinigen Sie das Produkt regelmäßig mit einem leicht angefeuchteten Tuch unter Einsatz eines milden Reinigers.

• Sollten Teile beschädigt sein oder scharfe Ecken und Kanten entstanden sein, darf das Produkt nicht mehr verwendet werden! Nehmen Sie im Zweifel mit unserem Service Kontakt auf.

• Lagern Sie das Produkt an einem sicheren, witterungsgeschützten Ort, sodass es nicht beschädigt werden kann oder Personen verletzen kann.

9. ENTSORGUNGSHINWEISE

Verpackungsmaterialien sind Rohstoffe und können wieder verwendet werden. Trennen Sie die Verpackungen sortenrein und führen Sie diese im Interesse der Umwelt einer ordnungsgemäßen Entsorgung zu. Nähere Informationen erhalten Sie auch bei Ihrer zuständigen Verwaltung.

10. REKLAMATIONEN & GEWÄHRLEISTUNGEN

Bei technischen Fragen, Informationen zu unseren Produkten und für Ersatzteilbestellungen steht Ihnen unser Service-Team wie folgt zur Verfügung: . Servicezeit: Montag bis Freitag, 9:00 Uhr bis 18:00 Uhr Servicehotline: +49 (0)40 - 780 896 – 34* oder +49 (0) 700 - 77 67 87 587** E-Mail: [e-mail] URL: http://www.SportPlus.de *Nationales Festnetz, Gesprächsgebühren sind von Ihrem Telefonanbieter / Ihrem Telefonvertrag abhängig. **Gesprächsgebühren sind von Ihrem Telefonanbieter / Ihrem Telefonvertrag abhängig und können je nach Telefonanbieter variieren. Bitte erkundigen Sie sich bei Ihrem Netzbetreiber / Ihrem Telefonanbieter nach den geltenden Konditionen Bitte achten Sie darauf, dass Sie hierzu folgende Informationen zur Hand haben:

• Modellnummer (diese bendet sich auf dem Deckblatt dieser Anleitung)

• Beschreibung der Zubehörteile

• Kaufbeleg mit Kaufdatum SP-MSP-008-B-IM-DE+GB+FR-01.indb 15 18/4/2016 4:27 PM16 WICHTIGER HINWEIS Bitte senden Sie Ihr Produkt nicht ohne Aufforderung durch unser Service-Team an unsere Anschrift. Die Kosten und die Gefahr des Verlustes für unaufgeforderte Zusendungen gehen zu Lasten des Absenders. Wir behalten uns vor, die Annahme unaufgeforderter Zusendungen zu verweigern oder entsprechende Waren an den Absender unfrei bzw. auf dessen Kosten zurückzusenden. GEWÄHRLEISTUNGSBESTIMMUNGEN SportPlus versichert, dass das Produkt, auf das sich die Gewährleistung bezieht, aus qualitativ hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Voraussetzung für die Gewährleistung ist die Bedienung und der ordentliche Aufbau gemäß Bedienungsanleitung. Durch unsachgemäße Nutzung und / oder unsachgemäßen Transport kann die Gewährleistung entfallen. Die Gewährleistungsfrist, beginnend mit dem Kaufdatum, beträgt 2 Jahre. Sollte das von Ihnen erworbene Produkt nicht fehlerfrei sein, wenden Sie sich bitte innerhalb der Frist von 24 Monaten ab Kaufdatum an unseren Kundendienst. Von der Gewährleistung ausgenommen sind:
