HDRPJ430VE - Camcorder SONY - Kostenlose Bedienungsanleitung

Produkttyp	HD-Digital-Camcorder
Marke	Sony
Modell	HDR-PJ430VE
Gewicht (Haupteinheit)	345 g
Gewicht (mit Akku)	400 g
Stromversorgung	Netzteil AC-L200C/AC-L200D (100-240V AC, 50/60 Hz) und Lithium-Ionen-Akku NP-FV50
Aufnahmeauflösung	High Definition (HD) 1920 × 1080 (AVCHD); MP4 und STD
Optischer Zoom	30x (Erweiterter Zoom 55x)
Integrierter Projektor	Ja, mit manuellem Fokus
GPS-System	Ja (Aufzeichnung von Standortinformationen)
Bildstabilisator	SteadyShot (optisch)
Bildschirm	3-Zoll-Touch-LCD (ca. 230.000 Punkte) mit 180°-Drehung
Aufnahmeformate	AVCHD, MP4, STD (Standardauflösung)
Aufnahmemedium	Interner Speicher (16 GB) und SD/SDHC/SDXC-Speicherkarte oder Memory Stick PRO Duo
Anschlüsse	HDMI-Ausgang, integriertes USB (Micro-USB), Kopfhöreranschluss, Mikrofonanschluss, Multi-Interface-Zubehörschuh
Audio	Dolby Digital 5.1-Kanal-Surround-Sound
Sonderfunktionen	Lächelerkennung, Intelligenter Automatikmodus, Doppelaufnahme
Wartung	Reinigen Sie das Objektiv mit einem weichen Tuch. Vermeiden Sie Feuchtigkeit und extreme Temperaturen.
Sicherheit	Nicht Regen oder Feuchtigkeit aussetzen. Verwenden Sie nur Sony-Akkus und -Ladegeräte.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Reparaturen an den autorisierten Sony-Kundendienst.
Allgemeine Informationen	250-seitige Bedienungsanleitung als PDF verfügbar. Modell mit GPS und Projektor.

Häufig gestellte Fragen - HDRPJ430VE SONY

Wie lade ich den Akku des Camcorders?

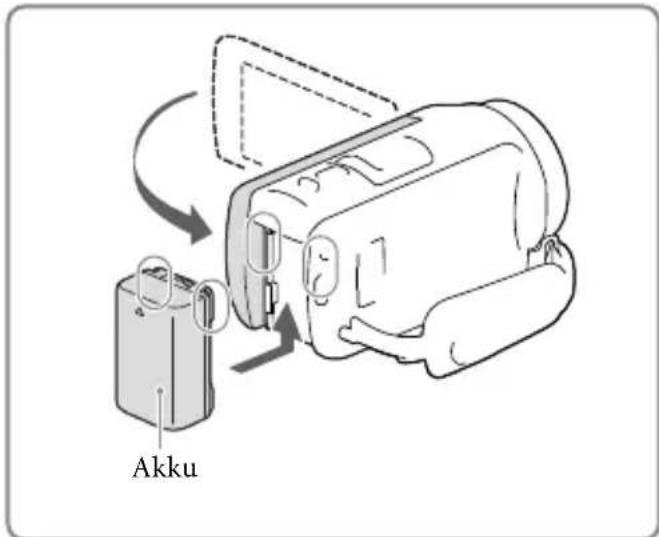

Schließen Sie den LCD-Bildschirm und setzen Sie den NP-FV50-Akku ein. Schließen Sie das Netzteil an den Camcorder und eine Steckdose an. Die Anzeige POWER/CHG leuchtet orange und erlischt, wenn der Ladevorgang abgeschlossen ist. Sie können den Akku auch über das integrierte USB-Kabel aufladen, das an einen eingeschalteten Computer angeschlossen ist.

Welche Speicherkartentypen sind kompatibel?

Der Camcorder akzeptiert Memory Stick PRO Duo (Mark2, PRO-HG Duo, XC-HG Duo) und SD/SDHC/SDXC-Karten der Klasse 4 oder höher, bis zu 64 GB. MultiMediaCard ist nicht kompatibel.

Wie verwende ich den integrierten Projektor?

Richten Sie die Projektorlinse auf eine ebene Fläche wie eine Wand. Drücken Sie die PROJECTOR-Taste, wählen Sie 'Auf diesem Gerät aufgenommenes Bild' und dann 'Projizieren'. Verwenden Sie das PROJECTOR FOCUS-Rad zur Scharfeinstellung. Zum Ausschalten drücken Sie erneut PROJECTOR.

Wie übertrage ich Videos auf einen Computer?

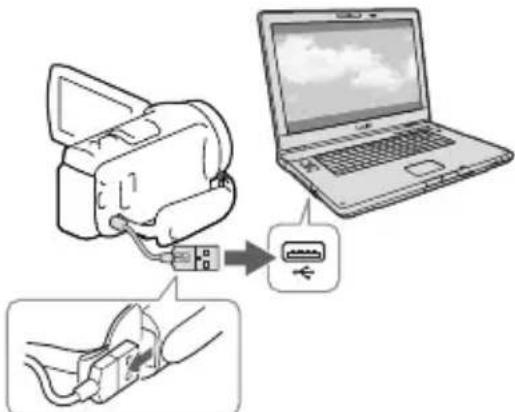

Schließen Sie den Camcorder über das integrierte USB-Kabel an den Computer an. Laden Sie die Software PlayMemories Home von www.sony.net/pm herunter und installieren Sie sie. Befolgen Sie die Anweisungen zum Importieren Ihrer Filme und Fotos. Für Mac verwenden Sie eine kompatible Software (PlayMemories Home wird nicht unterstützt).

Wie lange hält der Akku NP-FV50?

Mit einem vollständig geladenen NP-FV50-Akku können Sie ca. 155 Minuten (Laden über Netzteil) oder 280 Minuten (Laden über USB am Computer) aufnehmen. Die tatsächliche Aufnahmezeit variiert je nach Nutzung (Projektor, Zoom usw.).

Wie nehme ich bei schlechten Lichtverhältnissen auf?

Aktivieren Sie den Modus Low Lux im Menü [Kamera/Mikrofon] > [Manuelle Einstellungen] > [Low Lux]. Dadurch werden Bilder in dunklen Umgebungen heller. Sie können auch den Modus Nachtszene unter [Szenenauswahl] verwenden.

Wie aktiviere ich das GPS und zeige die Position an?

Das GPS ist standardmäßig aktiviert. Um zu prüfen, gehen Sie zu [Einstellungen] > [Allgemeine Einstellungen] > [GPS-Einstellung] und stellen Sie sicher, dass es auf [Ein] steht. Standortinformationen werden mit den Dateien aufgezeichnet. Um die Karte anzuzeigen, drücken Sie die Anzeigetaste und wählen Sie Karte anzeigen.

Wie reinige ich das Objektiv und den LCD-Bildschirm?

Verwenden Sie ein weiches, trockenes Tuch, um das Objektiv und den Bildschirm abzuwischen. Verwenden Sie keine Chemikalien. Falls nötig, befeuchten Sie das Tuch leicht mit destilliertem Wasser. Vermeiden Sie es, das Objektiv mit den Fingern zu berühren. Bewahren Sie den Camcorder an einem trockenen, staubgeschützten Ort auf.

Wie setze ich alle Werkseinstellungen zurück?

Gehen Sie zu [Einstellungen] > [Allgemeine Einstellungen] > [Initialisieren]. Wählen Sie [Initialisieren], um alle Einstellungen einschließlich Datum und Uhrzeit zurückzusetzen. Beachten Sie, dass dadurch auch benutzerdefinierte Einstellungen gelöscht werden, aber nicht die auf dem Medium gespeicherten Daten.

Was tun, wenn der Camcorder nicht einschaltet?

Überprüfen Sie, ob der Akku geladen und richtig eingesetzt ist. Stellen Sie sicher, dass das Netzteil angeschlossen ist. Wenn das Problem weiterhin besteht, entfernen Sie Akku und Netzteil, warten Sie eine Minute und versuchen Sie es erneut. Wenn nichts funktioniert, wenden Sie sich an den autorisierten Sony-Kundendienst.

BEDIENUNGSANLEITUNG HDRPJ430VE SONY

Bedienungsanleitung DE

Zusätzliche Informationen zu diesem Produkt und Antworten auf häufig gestellte Fragen finden Sie auf unserer Kunden-Support-Website.

Kanada

Die Grundlagendaten wurden mit Genehmigung der zuständigen Behörden entnommen.

Großbritannien

Enthält Ordnance Survey Daten © Crown copyright und Datenbankrecht 2010. Enthält Royal Mail Daten © Royal Mail Copyright und Datenbankrecht 2010.

Griechenland

Topografische Grundlage: © Bundesamt für Landestopographie.

Vereinigte Staaten

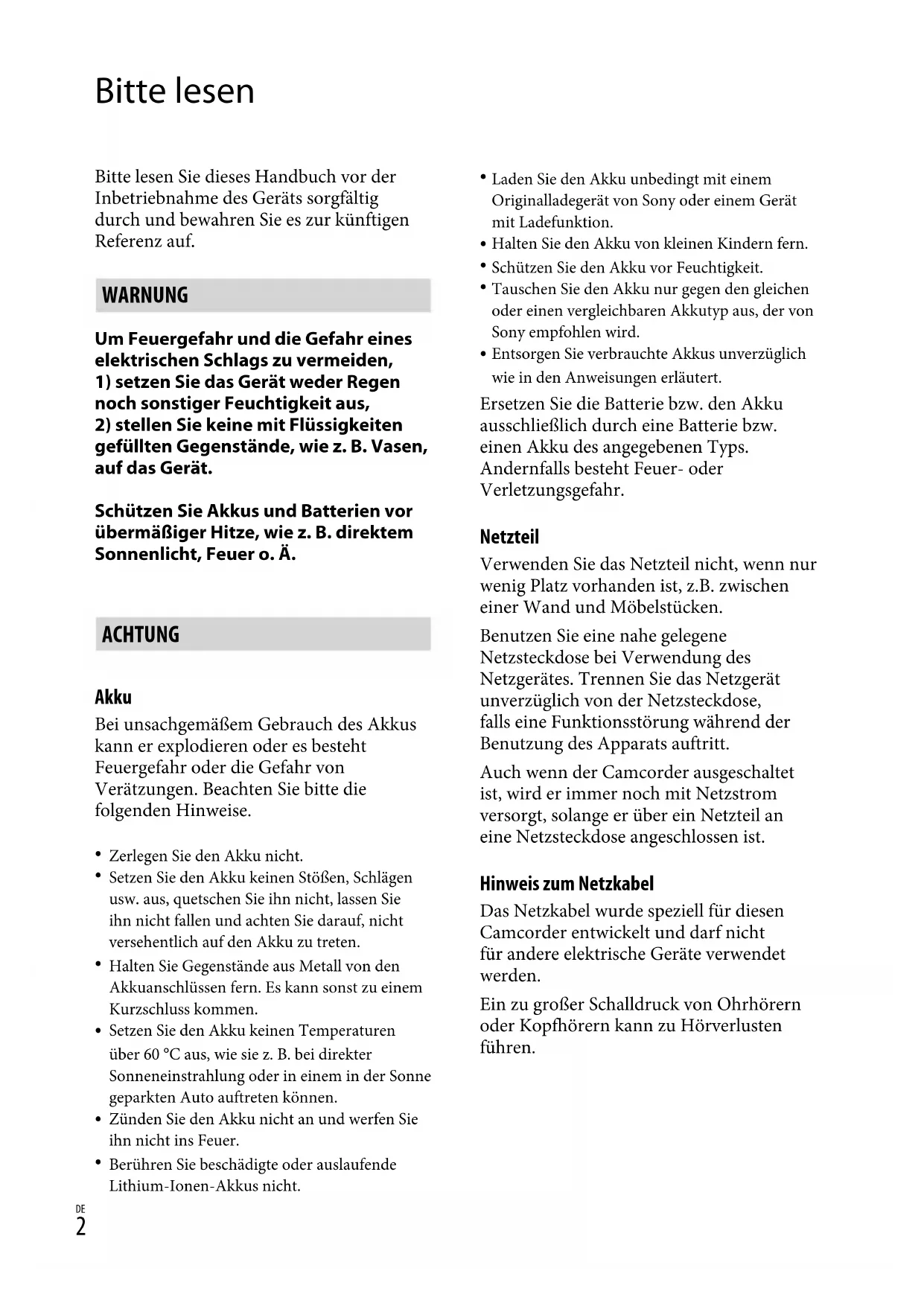

Bitte lesen Sie dieses Handbuch vor der Inbetriebnahme des Geräts sorgfältig durch und bewahren Sie es zur künftigen Referenz auf.

WARNUNG

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, 1) setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus, 2) stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Schützen Sie Akkus und Batterien vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä.

ACHTUNG

Akku

Bei unsachgemäßem Gebrauch des Akkus kann er explodieren oder es besteht Feuergefahr oder die Gefahr von Verätzungen. Beachten Sie bitte die folgenden Hinweise.

Zerlegen Sie den Akku nicht. - Setzen Sie den Akku keinen Stößen, Schlägen usw. aus, quetschen Sie ihn nicht, setzen Sie ihn nicht fallen und achten Sie darauf, nicht versehentlich auf den Akku zu treten. - Halten Sie Gegenstände aus Metall von den Akkuanschlüssen fern. Es kann sonst zu einem Kurzschluss kommen. - Setzen Sie den Akku keinen Temperaturen über 60°C aus, wie sie z. B. bei direkter Sonneneinstrahlung oder in einem in der Sonne geparkten Auto auftreten können. Zünden Sie den Akku nicht an und werfen Sie ihn nicht ins Feuer. - Berühren Sie beschädigte oder auslaufende Lithium-Ionen-Akkus nicht.

• Laden Sie den Akku unbedingt mit einem Original-Ladegerät von Sony oder einem Gerät mit Ladefunktion.
• Halten Sie den Akku von kleinen Kindern fern. Schützen Sie den Akku vor Feuchtigkeit.
• Tauschen Sie den Akku nur gegen den gleichen oder einen vergleichbaren Akkutyp aus, der von Sony empfohlen wird.
• Entsorgen Sie verbrauchte Akkus unverzüglich wie in den Anweisungen erläutert.

Ersetzen Sie die Batterie bzw. den Akku ausschließlich durch eine Batterie bzw. einen Akku des angegebenen Typs. Andernfalls besteht Feuer- oder Verletzungsgefahr.

Netzteil

Verwenden Sie das Netzteil nicht, wenn nur wenig Platz vorhanden ist, z.B. zwischen einer Wand und einem Möbelstück.

Benutzen Sie eine nahe gelegene Netzsteckdose bei Verwendung des Netzgerätes. Trennen Sie das Netzgerät unverzüglich von der Netzsteckdose, falls eine Funktionsstörung während der Benutzung des Apparats auftritt.

Auch wenn der Camcorder ausgeschaltet ist, wird er immer noch mit Netzstrom versorgt, solange er über ein Netzteil an eine Netzsteckdose angeschlossen ist.

Hinweis zum Netzkabel

Das Netzkabel wurde speziell für diesen Camcorder entwickelt und darf nicht für andere elektrische Geräte verwendet werden.

Ein zu großer Schalldruck von Ohrhörern oder Kopfhörern kann zu Hörverlusten führen.

FÜR Kunden IN EUROPA

CE

Hiermit erklärt Sony Corporation, dass sich das Gerät Digitale HD-Videokamera (HDR-CX410VE/PJ420VE) in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EG befindet. Weitere Informationen erhalten Sie unter:

http://www.compliance.sony.de/

Hinweis für Kunden in Ländern, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sie bitte den Bevollmächtigten Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.

Dieses Produkt wurde geprüft und erfüllt die Auflagen der EMV-Vorschriften für den Gebrauch von Verbindungskabeln, die kürzer als 3 m sind.

Achtung

Die elektromagnetischen Felder bei den speziellen Frequenzen können Bild und Ton dieses Gerätes beeinflussen.

Hinweis

Wenn eine Datenübertragung aufgrund statischer oder elektromagnetischer Störeinflüsse abbricht (fehlschlägt), starten Sie die entsprechende Anwendung neu, oder entfernen Sie das USB-Kabel, und schließen Sie es wieder an.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen zum Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind.

Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005 % Quecksilber oder 0,004 % Blei enthält.

Durch ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden.

Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab.

Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Für Kunden in Deutschland

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert "Batterie leer" oder nach längerer Gebrauchsdauer der Batterien nicht mehr einwandfrei funktioniert.

Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Informationen zur Spracheinstellung

• Ändern Sie gegebenenfalls die Sprache für die Bildschirmmenüs, bevor Sie den Camcorder verwenden (S. 19). Zur Veranschaulichung der Bedienung des Camcorders sind die Bildschirmmenüs in der jeweiligen Landessprache angegeben.

Hinweise zur Aufnahme

• Machen Sie vor der eigenen Aufnahme eine Probeaufnahme, um sicherzugehen, dass Bild und Ton ohne Probleme aufgenommen werden.
• Wenn es aufgrund einer Fehlfunktion des Camcorders, der Aufnahmemedien usw. zu Störungen bei der Aufnahme oder Wiedergabe kommt, besteht kein Anspruch auf Schadenersatz für die nicht erfolgte oder beschädigte Aufnahme.
• Das Farbfernsehsystem hängt vom jeweiligen Land oder der Region ab. Um die Aufnahmen auf einem Fernsehgerät wiederzugeben, benötigen Sie ein Fernsehgerät, das das Signalformat Ihres Camcorders unterstützt. Ausführliche Informationen zum Signalformat finden Sie unter „Zur Verwendung dieser Handbuch" (S. 7).
• Fernsehsendungen, Filme, Videoaufnahmen und anderes Material können urheberrechtlich geschützt sein. Das unberechtigte Aufzeichnen solchen Materials verstößt unter Umständen gegen das Urheberrecht.

Verwendungshinweise

• Vermeiden Sie die nachfolgend aufgeführten Punkte. Andernfalls kann das Aufnahmemedium beschädigt werden, aufgezeichnete Bilder können nicht mehr abgespielt werden oder verloren gehen und weitere Fehlfunktionen können auftreten. - Auswerfen der Speicherkarte, solange die Zugriffsanzeige (S. 21) leuchtet oder blinkt

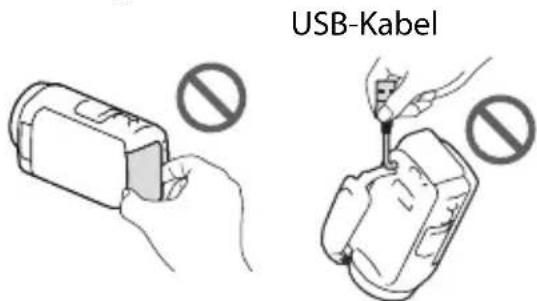

• Entfernen des Akkus oder Netzteils aus dem Camcorder oder mechanische Schläge oder Erschütterungen beim Camcorder, solange die Ladeanzeige POWER/CHG (S. 16) leuchtet oder in grün blinkt oder die Zugriffsanzeige (S. 21) leuchtet oder blinkt
• Wenn der Camcorder über einen USB-Anschluss mit anderen Geräten verbunden und der Camcorder eingeschaltet ist, klappen Sie den LCD-Bildschirmträger nicht zu. Andernfalls können die aufgenommenen Bilddaten verloren gehen.
• Beachten Sie bei der Nutzung des Camcorders geltende regionale Vorschriften.

LCD-Bildschirmträger

• Der LCD-Bildschirm wird unter Einsatz von Hochpräzisionstechnologie hergestellt, sodass der Anteil der effektiven Bildpunkte bei über 99.99% liegt. Dennoch können schwarze Punkte und/oder helle Lichtpunkte (weiß, rot, blau oder grün) permanent auf dem LCD-Bildschirm zu sehen sein. Diese Punkte gehen auf das Herstellungsverfahren zurück und haben keinen Einfluss auf die Aufnahmequalität.

Weiße, rote, blaue oder grüne Punkte

Informationen zu diesem Handbuch, den Abbildungen und Bildschirmmenüs

Die im vorliegenden Handbuch zur Veranschaulichung enthaltenen Beispielabbildungen wurden mit einer digitalen Standbildkamera aufgenommen und sehen daher möglicherweise etwas anders aus als die tatsächlichen Anzeigen auf dem Camcorder. Außerdem sind die Abbildungen des Camcorders und seiner Bildschirmanzeigen zum besseren Verständnis überzeichnet oder vereinfacht dargestellt. - Design und Spezifikationen des Camcorders und des Zubehörs unterliegen unangekündigten Änderungen. - In diesem Handbuch werden der interne Speicher des Camcorders (Modelle mit internem Speicher) und die Speicherkarte als „Aufnahmemedium" bezeichnet. - In diesem Handbuch wird eine DVD, die in High Definition-Bildqualität (HD) aufgenommen wurde, als AVCHD-Aufnahmedisc bezeichnet.

Weiterführende Informationen über den Camcorder ("Handycam" Benutzeranleitung)

Die „Handycam“ Benutzeranleitung ist ein Online-Handbuch. Sie finden dort ausführliche Anleitungen zu den zahlreichen Funktionen des Camcorders.

1 Rufen Sie die Support-Seite von Sony auf.

http://www.sony.net/SonyInfo/Support/

2 Wählen Sie Ihr Land oder Ihre Region aus.

3 Suchen Sie die Modellbezeichnung Ihres Camcorders auf der Support-Section.

Die Modellbezeichnung Ihres Camcorders finden Sie auf seiner Unterseite.

Zur Verwendung dieses Handbuchs

In diesem Handbuch werden die entsprechenden Spezifikationen für jedes Modell gemeinsam beschrieben. Wenn Sie eine Beschreibung wie „Modelle mit ...“ sehen, überprüfen Sie in diesem Kapitel, ob sie für Ihren Camcorder gilt.

• (Modelle mit GPS)
• (Modelle mit dem NTSC-Farbsystem)

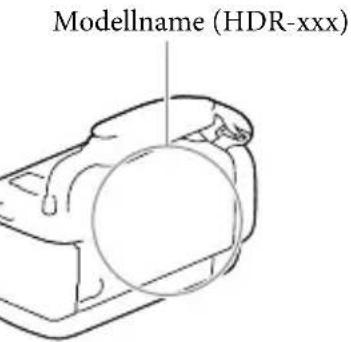

So überprüfen Sie die Modellbezeichnung Ihres Camcorders

Sehen Sie an der Unterseite des Camcorders nach.

Abweichende Funktionen

Modellbezeich-nung	Aufnahmemedium		Signalformat	USB-Anschluss	GPS
	Internet Speicher + Speicherkarte	Speicherkarte
HDR-CX400E	-	✓	PAL Nur Ausgang		-
HDR-CX410VE	-	✓	PAL Nur Ausgang		✓
HDR-CX430VE/ PJ420VE/PJ430VE	✓	-	PAL Nur Ausgang		✓
HDR-CX510E/ PJ420E/PJ430E/ PJ510E	✓	-	PAL Nur Ausgang		-
HDR-PJ430	✓	-	NTSC	Eingang/Ausgang	-
HDR-PJ430V	✓	-	NTSC	Eingang/Ausgang	✓

Abweichende Ausstattung

In diesem Handbuch verwendete Illustrationen basieren auf dem Modell HDR-PJ420E.

Modellbezeichnung Projektor
HDR-CX400E/CX410VE/CX430VE/CX510E	-
HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E	✓

Hinweise

• Bei den folgenden Elementen werden die Beschreibungen mit der Modellbezeichnung erläutert.
• Sicherheitsvorschriften (S. 2)
• Teile und Bedienelemente (S. 12) Menülisten (S. 49) - Spezifikationen (S. 64)
• Aufnahmedauer von Filmen/Anzahl der aufnehmbaren Fotos (S. 56)

Inhalt

Bitte lesen 2

Weiterführende Informationen über den Camcorder ("Handycam" Benutzeranleitung) 5

Zur Verwendung dieses Handbuchs 7

Abweichende Funktionen 7

Abweichende Ausstattung 8

Teile und Bedienelemente 12

Vorbereitungen

Mitgelieferte Teile 15

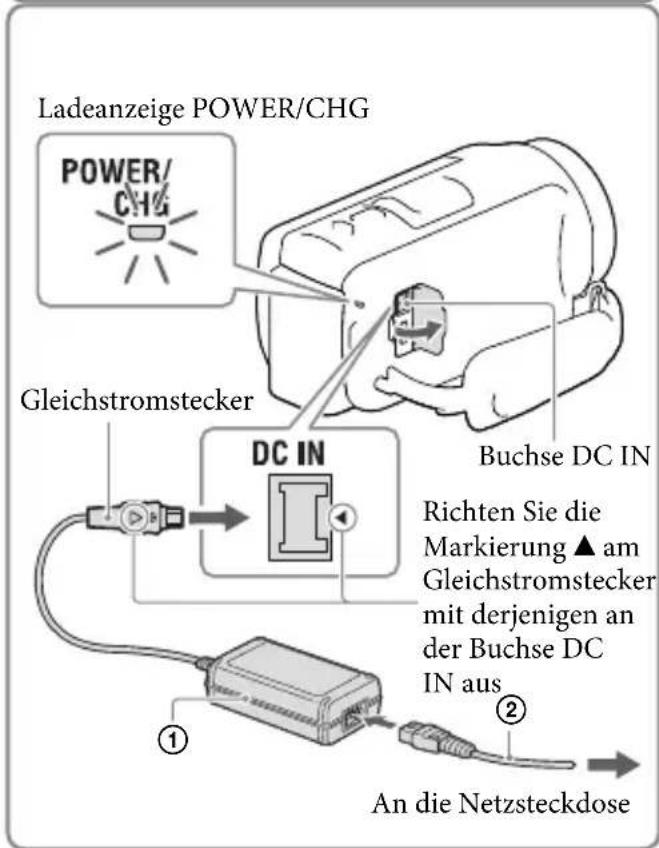

Laden des Akkus 16

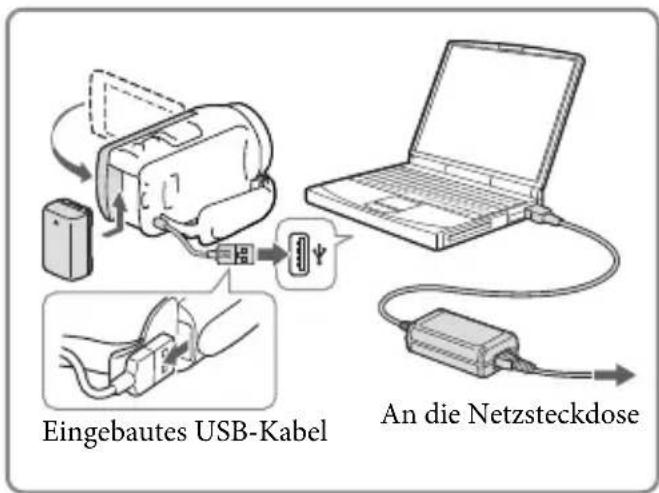

Laden des Akkus über einen Computer 17

Laden des Akkus im Ausland 18

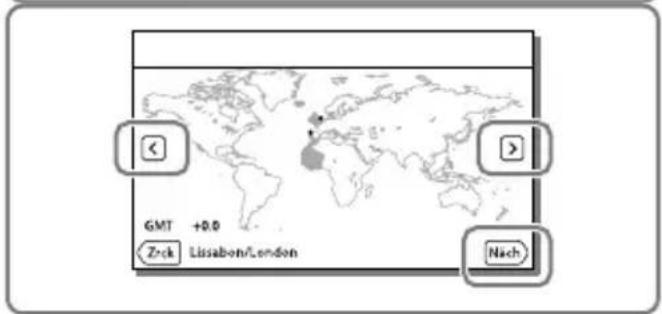

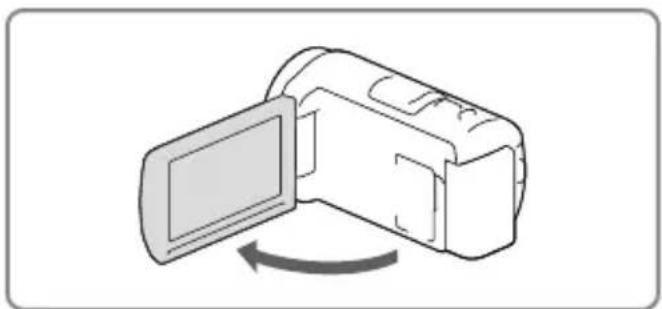

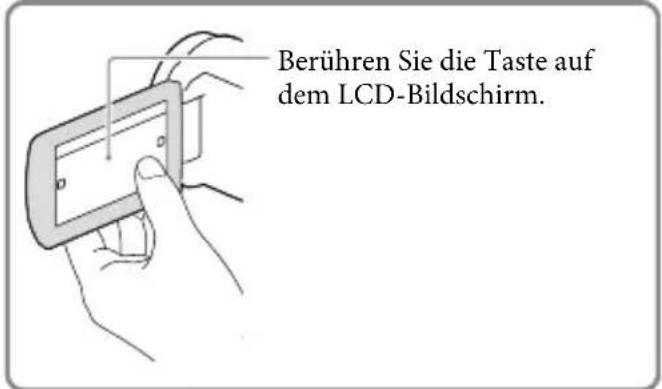

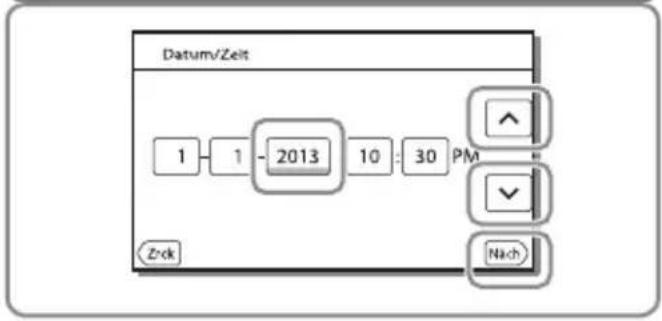

Einschalten des Geräts und Einstellen von Datum und Uhrzeit 19

Wechseln der Sprache 20

Vorbereitung des Aufnahmemediums 21

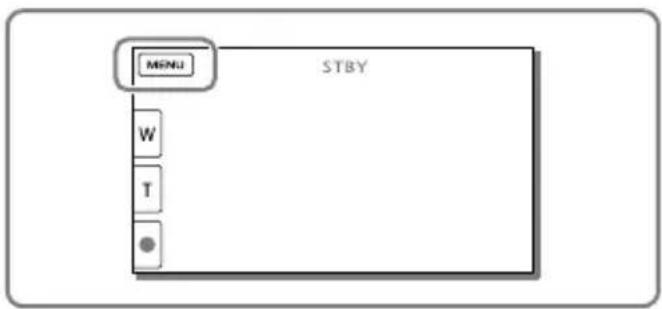

Auswählen eines Aufnahmemediums (Modelle mit internem Speicher) 21

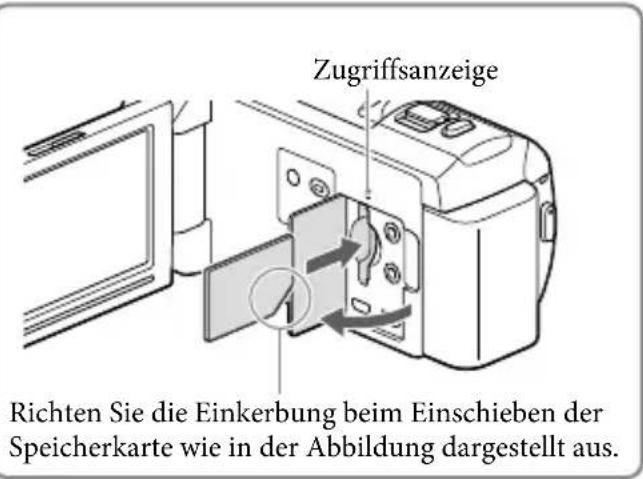

Einsetzen einer Speicherkarte 21

Aufnahme/Wiedergabe

Aufnahme 23

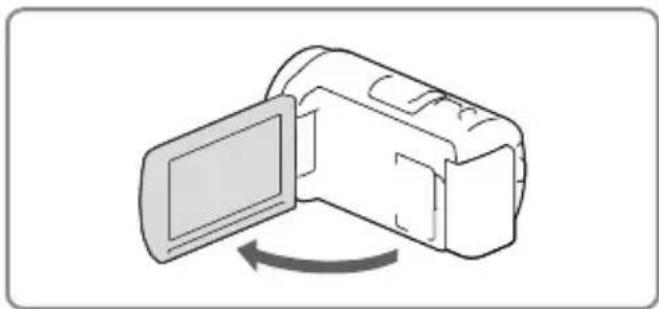

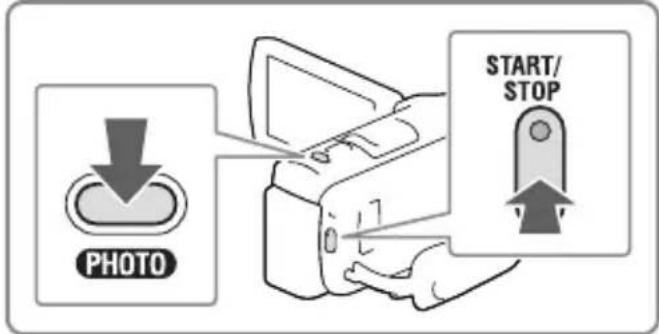

Aufnahme von Filmen 23

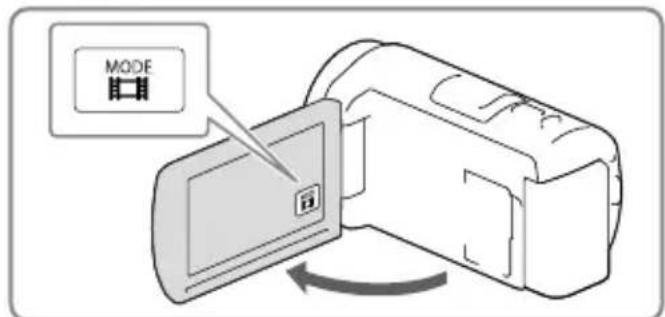

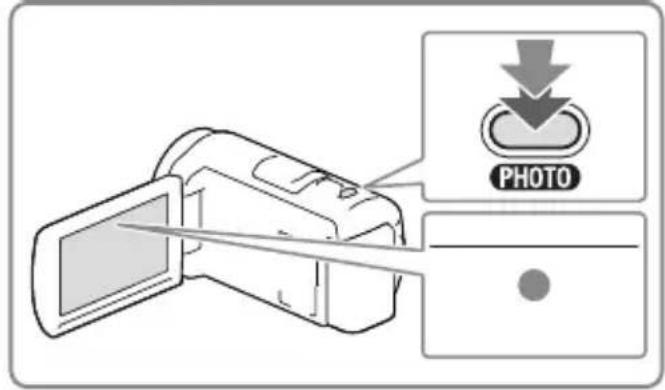

Aufnahme von Fotos 24

Zoomen 26

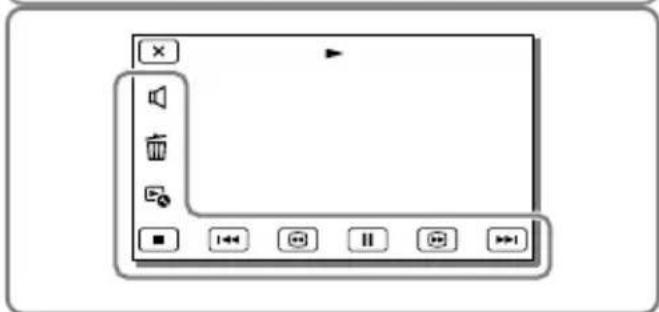

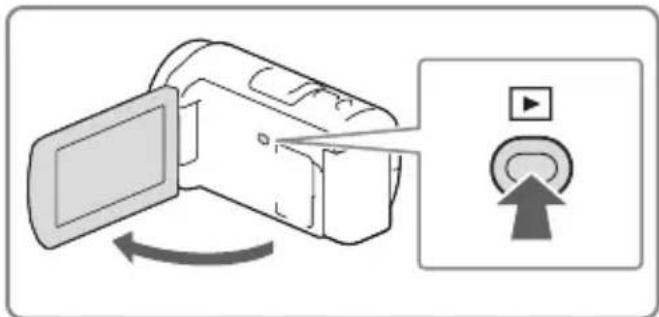

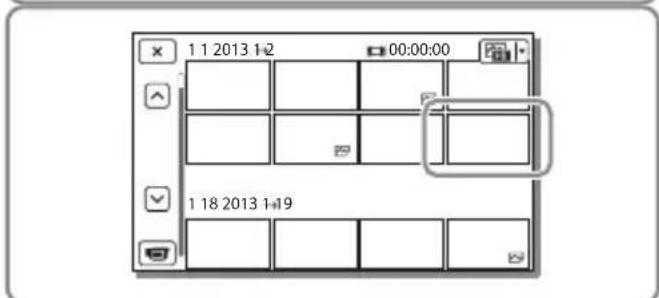

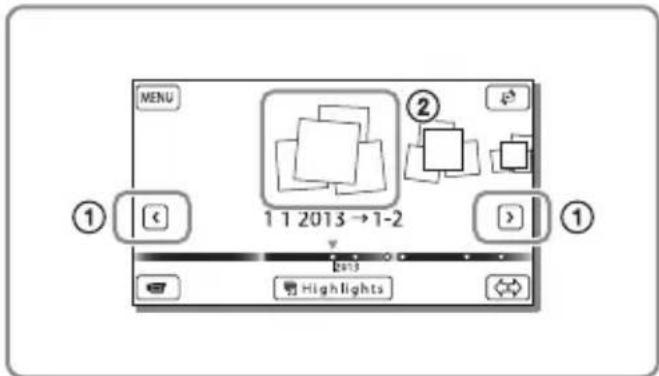

Wiedergabe 27

Erweiterte Funktionen

Aufnahme von Bildern mit verschiedenen Einstellungen 30

Auswählen der Bildqualität von Filmen (Aufnahmemodus) 30

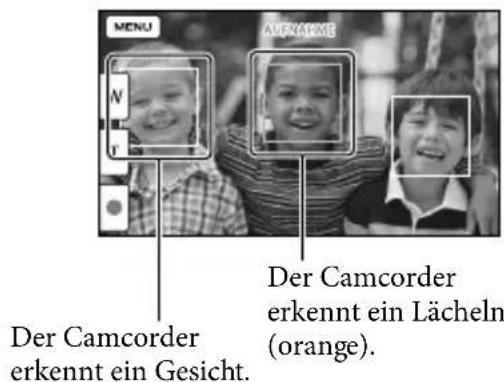

Automatische Aufnahme eines Lächelns (Auslös. bei Lächeln) 30

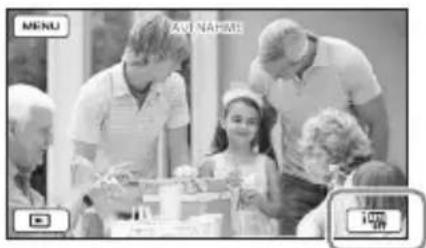

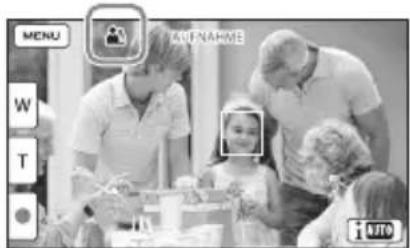

Automatische Auswahl der für die Aufnahmesituation geeigneten Einstellung (Intelligente Automatik) 31

Auswählen des Aufnahmeformats für diesen Film 31

Aufzeichnen von Informationen zu ihrer Position (Modelle mit GPS) 32

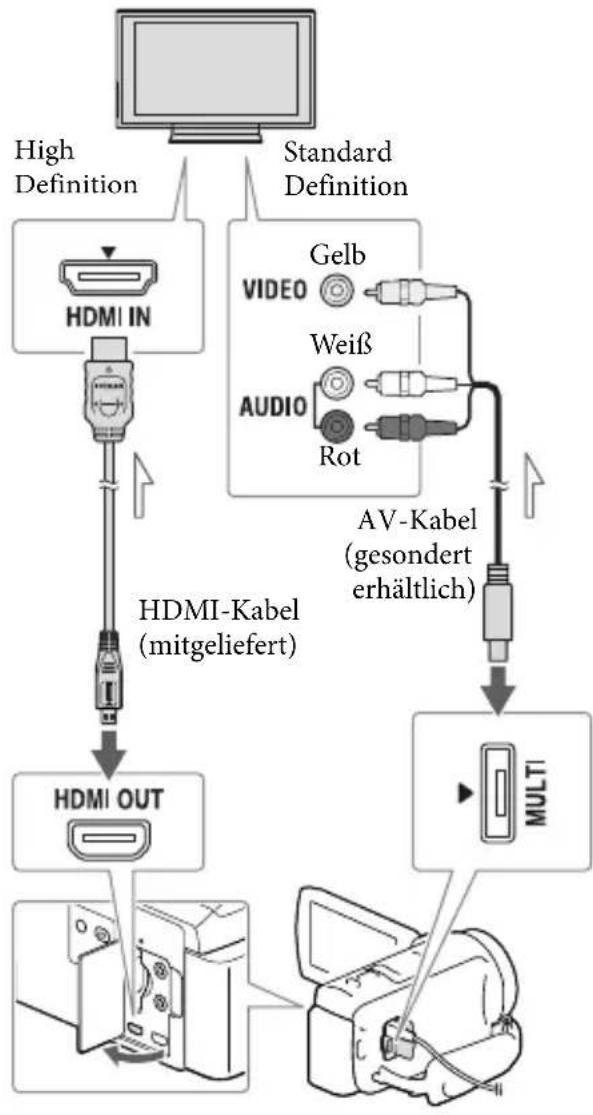

Bildwiedergabe auf einem Fernsehgerät 33

Wiedergabe von 5,1-Kanal-Raumklang 34

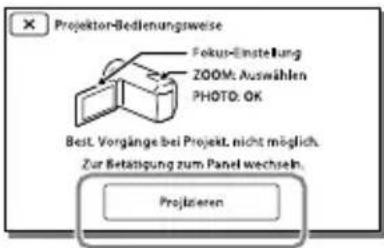

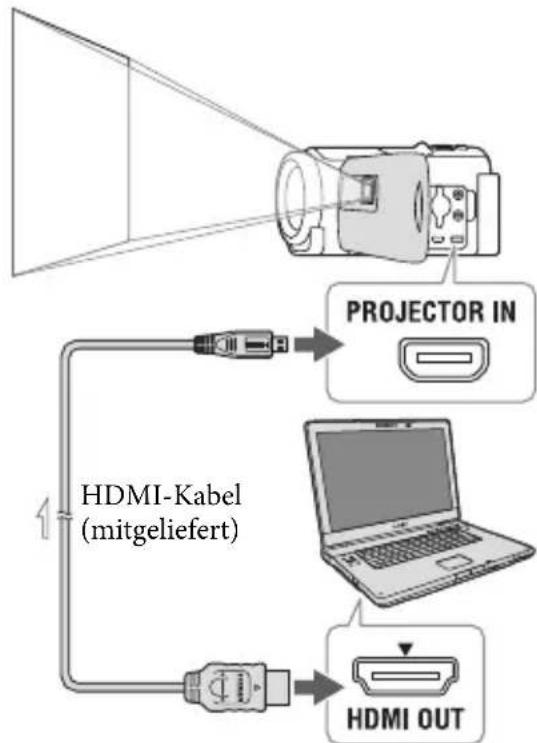

Verwendung des eingebauten Projektors (Modelle mit einem Projektor) 35

Bearbeiten

Bearbeiten am Camcorder 37

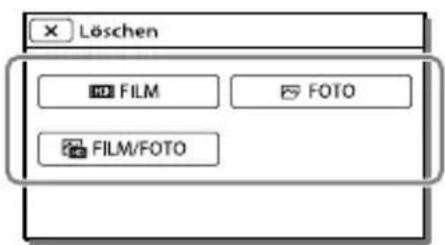

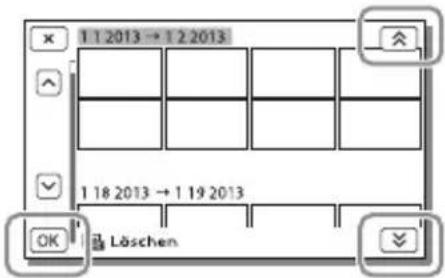

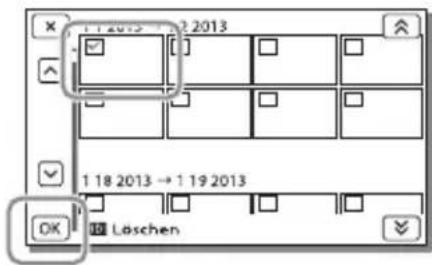

Löschen von Filmen und Fotos 37

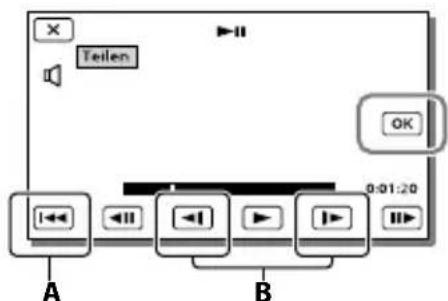

Teilen eines Films 38

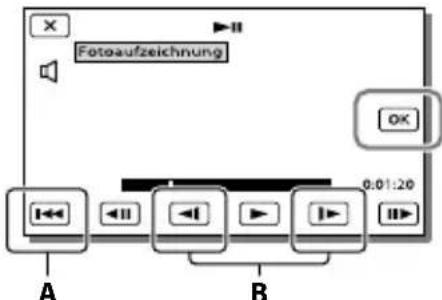

Aufzeichnen von Fotos aus einem Film (Modelle mit internem Speicher oder Modelle mit USB-Eingangsfunktion) 38

Speichern von Filmen und Fotos mit einem Computer

Wiedergeben von Bildern auf einem Computer 40

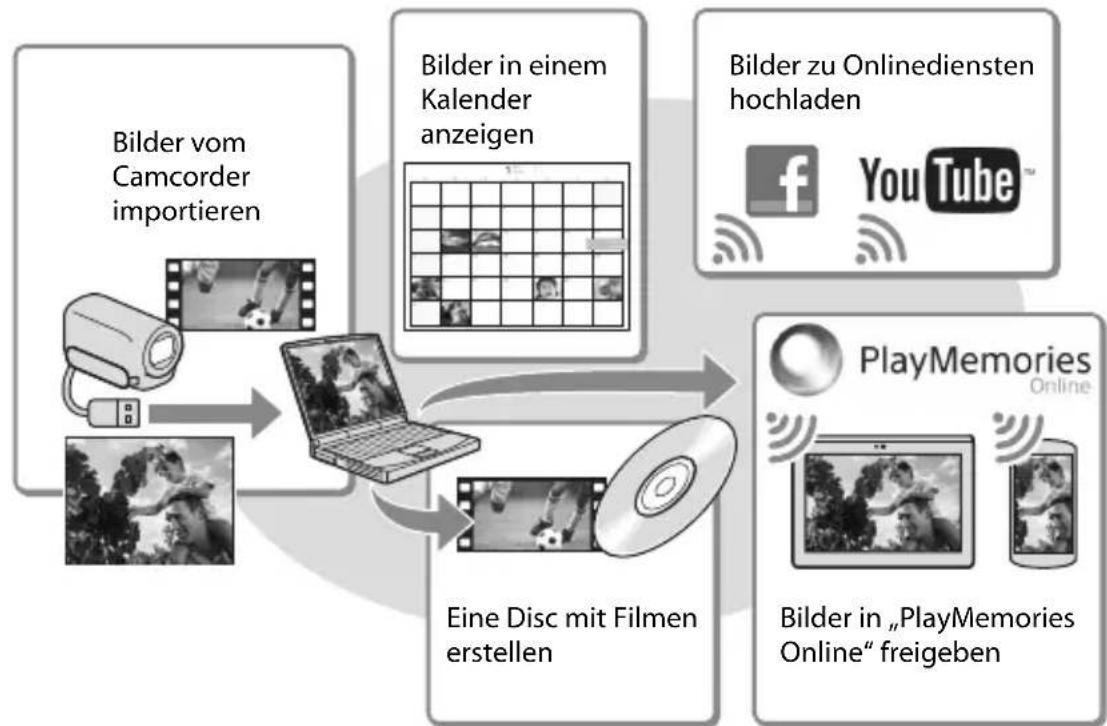

Die Funktionen der Software „PlayMemories Home" (Windows) 40

Software für Mac. 40

Vorbereitung des Computers (Windows) 41

Überprüfen des Computersystems 41

Installieren der Software „PlayMemories Home" auf dem Computer 41

Starten der Software „PlayMemories Home" 43

Speichern von Bildern auf einer externen Medieneinheit

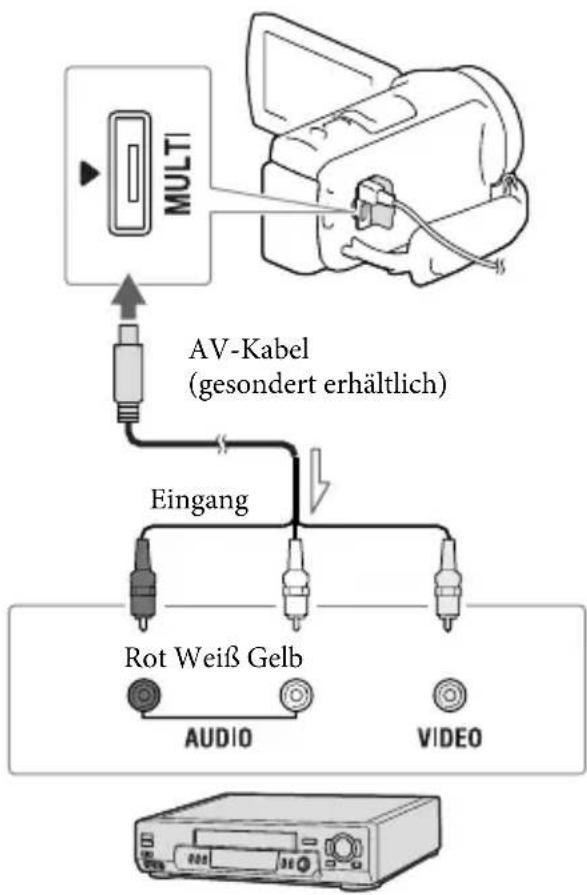

Erstellen einer Disc in Standard Definition-Bildqualität (STD) mit einem Recorder 44

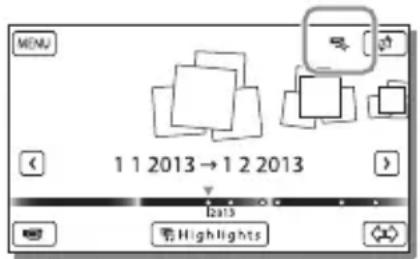

Speichern von Bildern auf einer externen Medieneinheit mit High Definition-Bildqualität (HD) 45

Einstellen des Camcorders

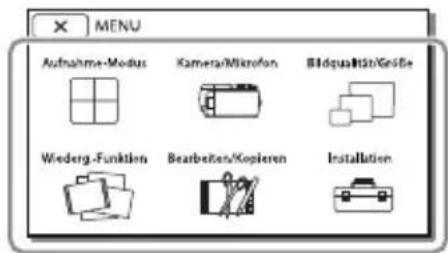

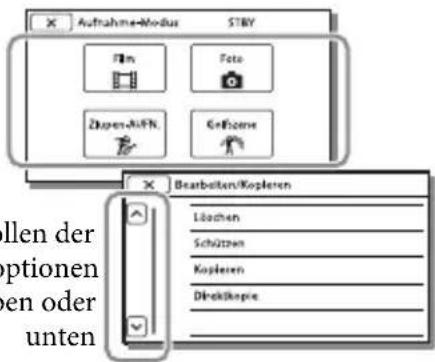

Verwenden der Menüs 48

Menülisten 49

Sonstiges/Index

Fehlersuche 53

Anzeige der Selbststdiagnose/Warnanzeigen 54

Aufnahmedauer von Filmen/Anzahl der aufnehmbaren Fotos 56

Voraussichtliche Aufnahme- und Wiedergabedauer bei den einzelnen Akkus 56

Voraussichtliche Aufnahmedauer bei Filmen 57

Voraussichtliche Anzahl aufnehmbarer Fotos 59

Umgang mit dem Camcorder 60

Technische Daten 64

ENDBENUTZER-LIZENZVEREINBARUNG ZU DEN KARTENDATEN FÜR VIDEOKAMERAPRODUKTE (Modelle mit GPS) 67

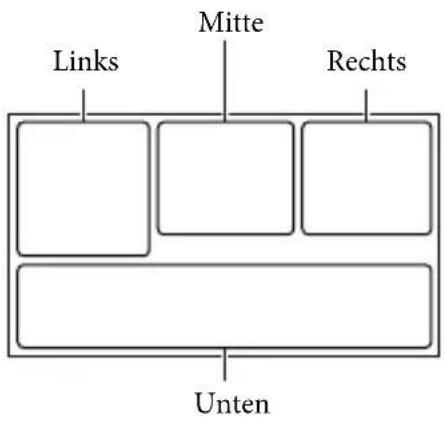

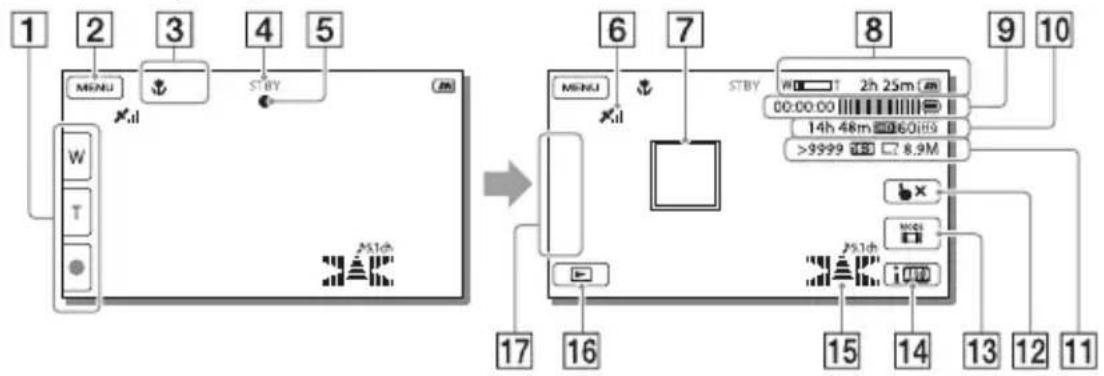

Bildschirmanzeigen 71

Index 73

Teile und Bedienelemente

Auf den in Klammern () angegebenen Seiten finden Sie weitere Informationen.

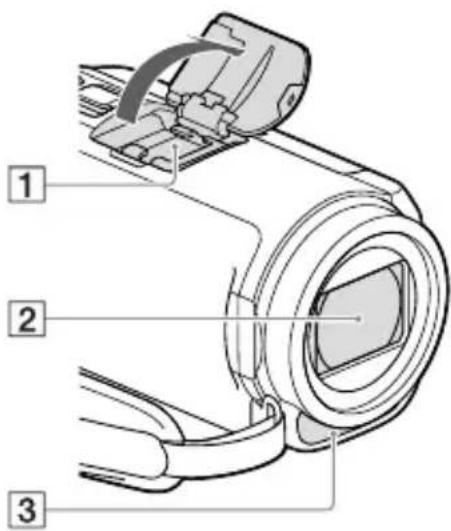

1 Multi-Interface-Schuh

Für Details zum kompatiblen Zubehör für den Multi-Interface-Schuh besuchen Sie die Sony-Website für ihre Region oder wenden Sie sich an ihren Sony-Händler oder den lokalen autorisierten Sony-Kundendienst.

Der Betrieb mit Zubehör von Drittherstellern ist nicht garantiert.

2 Objektiv (G-Objektiv) 3 Eingebautes Mikrofon

HDR-CX400E/CX410VE/CX430VE/ CX510E

HDR-PJ420E/PJ420VE/PJ430/PJ430E/ PJ430V/PJ430VE/PJ510E

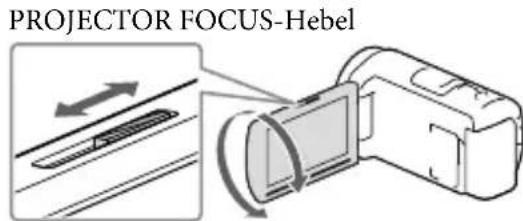

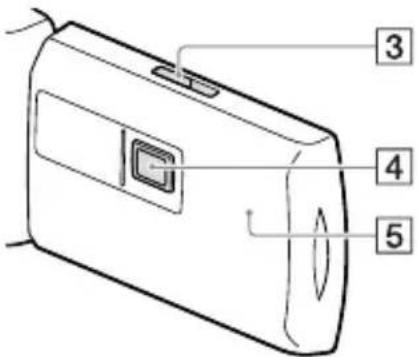

2 Lautsprecher 3 PROJECTOR FOCUS-Hebel (35) 4 Projektorlinse (35) GPS-Antenne (HDR-CX410VE/CX430VE/ PJ420VE/PJ430V/PJ430VE)

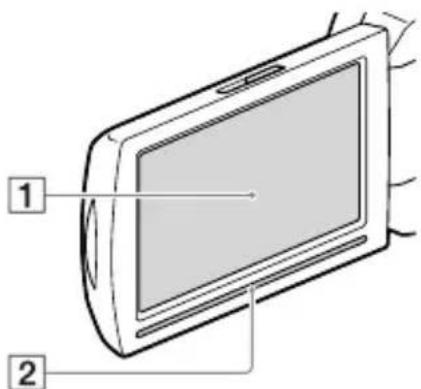

1 LCD-Bildschirm/Berührungsbildschirm (19, 20)

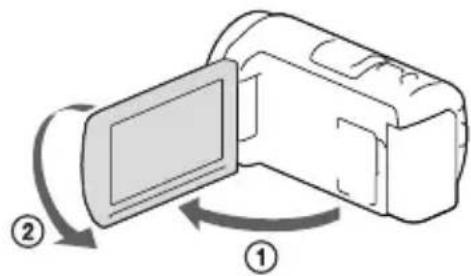

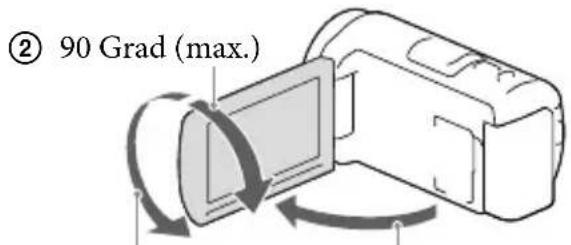

Wenn Sie den LCD-Bildschirmträger um 180 Grad drehen, können Sie den LCD-Bildschirmträger mit nach außen weisendem LCD-Bildschirm zuklappen. Dies ist besonders bei der Wiedergabe nützlich.

Im LCD-Bildschirmträger befindet sich eine GPS-Antenne.

HDR-CX400E/CX410VE/CX430VE/ CX510E

HDR-PJ420E/PJ420VE/PJ430/PJ430E/ PJ430V/PJ430VE/PJ510E

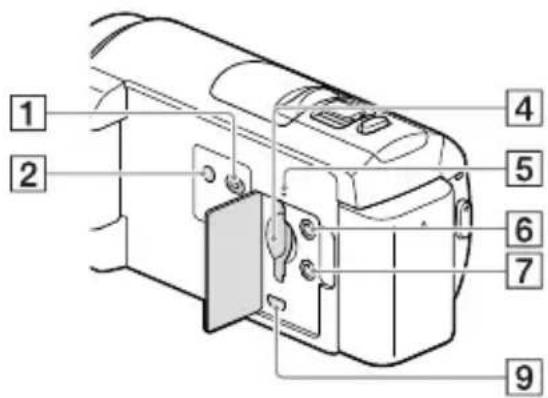

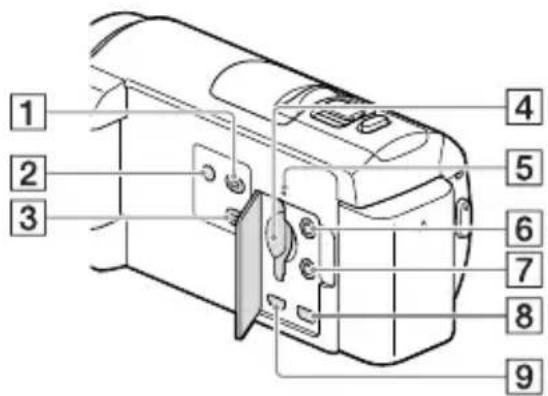

1 Taste (Bilder-Ansicht) 2 Taste POWER 3 Taste PROJECTOR (35) 4 Speicherkarteneinschub (21) 5 Zugriffsanzeige für Speicherkarte (21) Der Camcorder liest oder schreibt fremde Daten, wenn die Anzeige leuchtet oder blinkt. 6 Buchse (Mikrofon) (PLUG IN POWER) 7 Buchse (Kopfhörer) Buchse PROJECTOR IN (36) Buchse HDMI OUT (33)

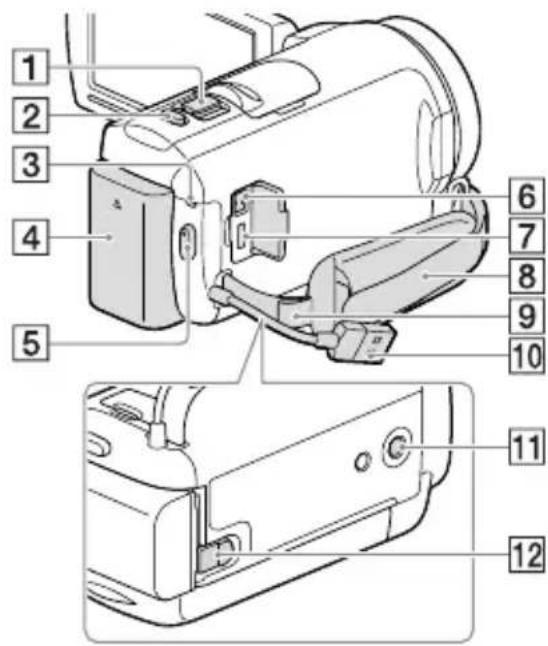

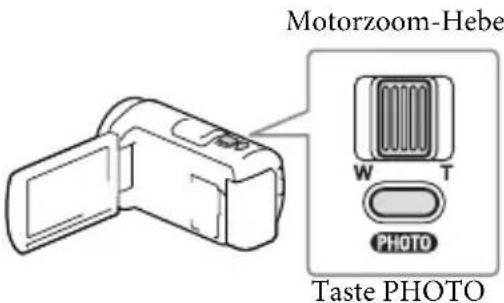

1 Motorzoom-Hebel (26) 2 Taste PHOTO (24) 3 Ladeanzeige POWER/CHG (16) 4 Akku (16) 5 Taste START/STOP (23) 6 Buchse DC IN (16) 7 Multi/Micro-USB-Buchse (33) Unterstützt Micro-USB-kompatible Geräte. Griffband 9 Schlaufe für Schulterriemen 10 Eingebautes USB-Kabel (17) 11 Stativhalterung Bringen Sie hier ein Stativ an (gesondert erhältlich: Die Schraube darf nicht länger als 5,5 mm sein). Je nach den Spezifikationen des Stativs kann der Camcorder eventuell nicht in der richtigen Ausrichtung angebracht werden. 12 Akkulosehebel BATT (18)

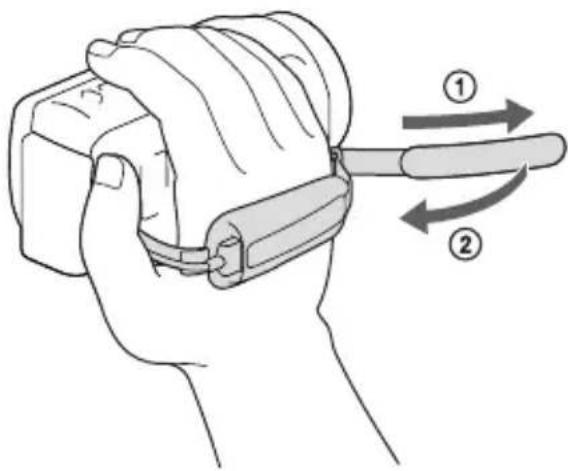

Befestigung des Griffbandes

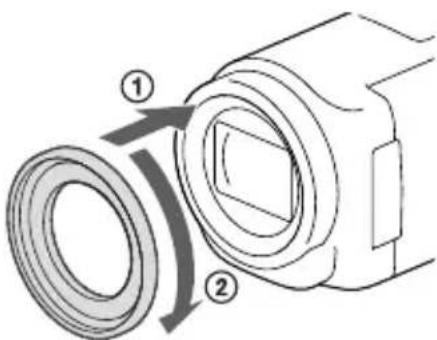

Anbringen des Reduzierrings

Richten Sie den Reduzierring richtig am Camcorder aus (1) und drehen Sie ihn anschließend in Pfeilrichtung, bis der Reduzierring einrastet (2).

• Durch Anbringen des Reduzierrings können Sie den Filterdurchmesser auf 37 mm ändern, sodass Sie das empfohlene Konverterobjektiv verwenden können.
• Wenn der Reduzierring angebracht ist, können Sie das Weitwinkelobjektiv nicht anbringen.
• Um den Reduzierring zu entfernen, drehen Sie ihn entgegengesetzt zur Pfeilrichtung.

Vorbereitungen

Mitgelieferte Teile

Die Zahlen in Klammern () geben die mitgelieferte Menge an.

Camcorder (1)

Netzteil (1)

Netzkabel (1)

HDMI-Kabel (1)

USB-Verbindungskabel (1)

Das USB-Verbindungskabel ist ausschließlich für die Verwendung mit diesem Camcorder bestimmt. Verwenden Sie dieses Kabel, wenn das eingebaute USB-Kabel des Camcorders (S.17) für den Anschluss zu kurz ist.

Reduzierring (1)

Akku NP-FV50 (1)

Bedienungsanleitung (dieses Handbuch) (1)

Hinweise

Die Software „PlayMemories Home" und „PlayMemories Home-Hilfetext" können über die Sony-Website heruntergeladen werden (S.41).

Laden des Akkus

1 Schließen Sie den LCD-Bildschirm und bringen Sie den Akku an.

• Richten Sie die Einkerbung am Camcorder und den vorspringenden Teil des Akkus aneinander aus und schieben Sie den Akku dann nach oben.

2 Schließen Sie das Netzteil (1) und das Netzkabel (2) an den Camcorder und an eine Netzsteckdose an.

Die Ladeanzeige POWER/CHG wechselt zu orange. Die Ladeanzeige POWER/CHG erlischt, sobald der Akku vollständig geladen ist. Trennen Sie das Netzteil von der Buchse DC IN des Camcorders.

Hinweise

• Dieser Camcorder arbeitet ausschließlich mit „InfoLITHIUM“-Akkus der Serie V.
• Wenn Sie eine Videoleuchte (gesondert erhältlich) anbringen, empfiehlt es sich, den Akku NP-FV70 oder NP-FV100 zu verwenden.
• Sie können den Akku NP-FV30 „InfoLITHIUM“ nicht mit Ihrem Camcorder verwenden.
• Um den Akku zu schonen, ist der Camcorder standardmäßig so eingestellt, dass er sich nach etwa 2 Minuten automatisch ausschaltet, wenn er nicht bedient wird ([Strom sparen], S. 51).

Laden des Akkus über einen Computer

Schalten Sie den Camcorder aus und schließen Sie ihn mit dem eingebauten USB-Kabel an einen eingeschalteten Computer an.

So laden Sie den Akku mit einem AC-UD10 USB-Ladegerät/Netzteil (gesondert erhältlich)

Sie können den Akku laden, indem Sie das eingebaute USB-Kabel über ein AC-UD10 USB-Ladegerät/Netzteil (gesondert erhältlich) mit einer Netzsteckdose verbinden. Der Camcorder kann nicht mit einer (gesondert erhältlichen) tragbaren Stromversorgungseinheit des Typs Sony CP-AH2R, CP-AL oder AC-UP100 geladen werden.

Ladedauer

Ungefähre Dauer (Minuten) beim vollständigen Laden eines vollständig entladenen NP-FV50-Akkus (mitgeliefert).

Bei der Verwendung des Netzteils: 155 Min. Bei Verwendung des über das eingebaute USB-Kabel angeschlossenen Computers*: 280 Min.

• Die oben angegebene Ladedauer gilt, wenn der Camcorder bei einer Raumtemperatur von 25 °C geladen wird. Für das Laden des Akkus wird ein Temperaturbereich zwischen 10 °C und 30 °C empfohlen.
• Bei der angegebenen Ladedauer wurde das USB-Verbindungskabel nicht verwendet.

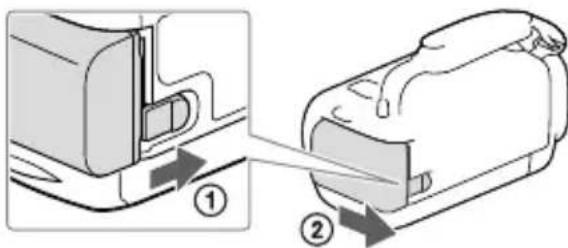

Klappen Sie den LCD-Bildschirm zu.

Verschieben Sie den Akkulosehebel

BATT (1) und nehmen Sie den Akku dann heraus (2).

Zur fortlaufenden längeren Verwendung des Camcorders

Schließen Sie das Netzteil und das Netzkabel an den Camcorder und an eine Netzsteckdose an.

Ausführliche Informationen zum Anschließen des Netzteils finden Sie unter „Laden des Akkus" (S. 16).

Durch die Verwendung des Netzteils können Sie den Camcorder verwenden, ohne dass Sie sich Sorgen machen müssen, dass sich der Akku erschöpft.

Hinweise zum Netzteil

• Schließen Sie den Gleichstromstecker des Netzteils bzw. den Akkukontakt nicht mit einem Metallgegenstand kurz. Andernfalls kann es zu einer Fehlfunktion kommen.
• Halten Sie zum Lösen des Netzteils vom Camcorder den Camcorder fest und ziehen Sie am Gleichstromstecker.

• Aufnahmedauer, Wiedergabedauer (S. 56)
• Akkurestladungsanzeige (S. 25)

Laden des Akkus im Ausland

Mithilfe des mit dem Camcorder gelieferten Netzteils können Sie den Akku in allen Ländern/Regionen laden, die eine Stromversorgung mit 100 V - 240 V Wechselstrom und 50 Hz/60 Hz anbieten. Verwenden Sie keinen elektronischen Spannungswandler.

Einschalten des Geräts und Einstellen von Datum und Uhrzeit

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite:

Funktionen und Geräte → S. 7

1. Klappen Sie den LCD-Bildschirm des Camcorders auf und schalten Sie ihn ein.

• Sie können den Camcorder auch einschalten, indem Sie auf POWER drücken (S. 13).

2. Wählen Sie die gewünschte Sprache und danach [Weiter] aus.

3. Wählen Sie die gewünschte geografische Region mit [<] / [>] aus, und wählen Sie anschließend [Weiter].

4. Stellen Sie [Sommerzeit] ein und wählen Sie das Datumsformat, das Datum und die Uhrzeit aus.

• Wenn Sie die [Sommerzeit] auf [Ein] setzen, wird die Uhr um 1 Stunde vorgestellt. Wählen Sie bei der Auswahl von Datum und Uhrzeit das gewünschte Element und stellen Sie den Wert mit [<] / [>] ein.
• Mit der Auswahl von OK → X wird die Einstellung von Datum und Uhrzeit abgeschlossen.

Wechseln der Sprache

Sie können die Sprache für die Bildschirmmenüs wechseln, so dass diese in der gewünschten Sprache angezeigt werden.

Wählen Sie [MENU] → [Installation] → [Allgemeine Einstlg.] → [Language Setting] → und die gewünschte Sprache aus.

So schalten Sie den Camcorder aus

Klappen Sie den LCD-Bildschirm zu oder drücken Sie auf die Taste POWER (S. 13).

Einstellen des LCD-Bildschirmträgerwinkels

Klappen Sie zuerst den LCD-Bildschirmträger um 90 Grad zum Camcorder (1) auf und stellen Sie danach den Winkel (2) ein.

② 180 Grad (max.) ① 90 Grad zum Camcorder

Ausschalten des Pieptons

Wählen Sie [MENU] → [Installation] → [Allgemeine Einstlg.] → [Piepton] → [Aus] aus.

Hinweise

• Aufnahmedatum und Uhrzeit werden automatisch auf dem Aufnahmemedium aufgezeichnet. Sie werden während der Aufnahme nicht angezeigt. Sie können sie bei der Wiedergabe jedoch über [Datencode] anzeigen lassen. Um sie anzuzeigen, wählen Sie [MENU] → [Installation] → [Wiedergabe-Einstlg.] → [Datencode] → [Datum/Zeit].
• Sobald die Uhrzeit eingestellt ist, wird sie automatisch angepasst, wenn [Autom. Uhreinstlg] und [Autom. Ber.einstlg] auf [Ein] gesetzt sind. Je nach dem Land bzw. der Region, das bzw. die für den Camcorder ausgewählt ist, wird die Uhrzeit möglicherweise nicht automatisch auf die richtige Uhrzeit umgestellt. Setzen Sie in diesem Fall [Autom. Uhreinstlg] und [Autom. Ber.einstlg] auf [Aus] (Modelle mit GPS).

• [LCD-Einschaltung] (S. 51)
• Erneute Einstellung des Datums und der Uhrzeit: [Datum/Zeiteinstlg.] (S. 52)
• Kalibrierung des Berührungsbildschirms: [Kalibrierung] (S. 51)

Vorbereitung des Aufnahmemediums

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite:

Funktionen und Geräte → S. 7

Auf dem Bildschirm des Camcorders wird das verwendbare Aufnahmemedium in Form folgender Symbole angezeigt.

	Standardaufnahmemedium Alternatives Aufnahmemedium
Modelle ohne internen Speicher	Speicherkarte -
Modelle mit internem Speicher	Internet Speicher Speicherkarte

Hinweise

• Es können keine entsprechenden Aufnahmemedien für Filme und Fotos ausgewählt werden.

Auswählen eines Aufnahmemediums (Modelle mit internem Speicher)

Wählen Sie [Menü] → [Installation] → [Medien-Einstlg.] → [Medienauswahl] → das gewünschte Medium.

Einsetzen einer Speicherkarte

Öffnen Sie die Abdeckung und schieben Sie die Speicherkarte ein, bis sie mit einem Klick einrastet.

• Der Bildschirm [Bilddatenbank-Datei wird vorbereitet. Bitte warten.] wird angezeigt, wenn Sie eine neue Speicherkarte einsetzen. Warten Sie, bis der Bildschirm wieder ausgeblendet wird.

Öffnen Sie die Abdeckung und drücken Sie einmal leicht auf die Speicherkarte.

Hinweise

• Damit die Speicherkarte auf jeden Fall ordnungsgemäß funktioniert, wird empfohlen, sie vor der ersten Verwendung mit dem Camcorder zu formatieren (S. 51). Durch die Formatierung der Speicherkarte werden alle darauf gespeicherten Daten gelöscht und können nicht wiederhergestellt werden. Sichern Sie wichtige Daten zuvor auf dem PC oder einem anderen Speichermedium.
• Wenn [Es konnte keine neue Bilddatenbankdatei erstellt werden. Möglicherweise ist nicht genug freier Speicherplatz vorhanden.] angezeigt wird, formatieren Sie die Speicherkarte (S. 51).
• Achten Sie auf die richtige Ausrichtung der Speicherkarte. Wenn Sie die Speicherkarte falsch herum einsetzen, können die Speicherkarte, der Speicherkarteneinschub oder die Bilddaten beschädigt werden.
• Achten Sie beim Einsetzen und Auswerfen der Speicherkarte darauf, dass die Speicherkarte nicht herausspringt und herunterfällt.

Für diesen Camcorder geeignete Speicherkartentypen

	SD-Ge-schwin-digkeits-klasse	Kapazität (nachgewiesen)	Bezeichnung in thism Handbuch
„Memory Stick PRO Duo“ (Mark2)		Bis 32 GB	„Memory Stick PRO Duo“
„Memory Stick PRO-HG Duo“	—
„Memory Stick XC-HG Duo“ Bis 64 GB
SD-Speicherkarte
	Klasse 4 oder Schneller	Bis 64 GB SD-KarteSDHC-Speicherkarte
SDXC-Speicherkarte

• Der ordnungsgemäße Betrieb kann nicht für alle Speicherkarten garantiert werden.

Hinweise

• Eine MultiMediaCard kann nicht in Verbindung mit diesem Camcorder verwendet werden.
• Filme, die auf „Memory Stick XC-HG Duo“- und SDXC-Speicherkarten aufgezeichnet wurden, können nicht auf Computer oder AV-Geräte, die das exFAT*-Dateisystem nicht unterstützen, importiert oder dort abgespielt werden, indem der Camcorder mit dem USB-Kabel an diese Geräte angeschlossen wird. Vergewissern Sie sich vorab, dass das exFAT-System von den angeschlossenen Geräten unterstützt wird. Wenn Sie ein Gerät anschließen, von dem das exFAT-System nicht unterstützt wird, und der Formatierungsbildschirm angezeigt wird, nehmen Sie keine Formatierung vor. Andernfalls gehen sämtliche Daten verloren.
• Bei exFAT handelt es sich um ein Dateisystem, das für „Memory Stick XC-HG Duo“- und SDXC-Speicherkarten verwendet wird.

Medium für Aufnahme/Wiedergabe/Bearbeitung: Bildschirmanzeigen während der Aufnahme (S. 71) - Aufnahmedauer von Filmen/Anzahl der aufnehmbaren Fotos (S. 56)

Aufnahme/Wiedergabe

Aufnahme

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite:

Funktionen und Geräte → S. 7

Standardmäßig werden Filme und Fotos auf folgenden Medien aufgezeichnet. Filme werden in High Definition-Bildqualität (HD) aufgezeichnet.

Modelle ohne internen Speicher: Speicherkarte

Modelle mit internem Speicher: Interner Speicher

Aufnehmen von Filmen

1 Öffnen Sie den LCD-Bildschirm.

2 Starten Sie die Aufnahme mit START/STOP.

Zum Beenden der Aufnahme drücken Sie erneut START/STOP. - Sie können während einer Filmaufnahme Fotos aufzeichnen, indem Sie auf PHOTO drücken (Dual-Aufzeichnung).

Hinweise

• Wenn Sie den LCD-Bildschirm bei einer Filmaufnahme zuklappen, wird die Aufnahme gestoppt. Die maximale kontinuierliche Aufnahmedauer für Filme beträgt etwa 13 Stunden.
• Überschreitet die Höhe einer Filmdatei 2 GB, wird automatisch eine neue Filmdatei erstellt. Die im Folgenden genannten Umstände bedeuten, dass trotz der Beendigung der eigentlichen Aufnahme immer noch Daten auf das Aufnahmemedium geschrieben werden. In diesem Fall darf der Camcorder keinen Stößen oder Erschütterungen ausgesetzt werden, und der Akku oder das Netzteil darf nicht entfernt werden.

Die Zugriffsanzeige (S. 21) leuchtet oder blinkt - Das Mediensymbol oben rechts im LCD-Bildschirm blinkt

• Abhängig von der Einstellung unter [AUFN-Modus] und Bildfrequenz können Sie möglicherweise keine Fotos aufnehmen.
• Auf dem LCD-Bildschirm des Camcorders können Aufnahmen bildschirmfüllend angezeigt werden (Vollpixelanzeige). Wenn die Aufnahmen jedoch auf einem Fernsehgerät wiedergegeben werden, das nicht mit der Vollpixelanzeige kompatibel ist, werden die Bildränder oben, unten, rechts und links möglicherweise abgeschnitten. Es empfiehlt sich, für die Aufnahme [Gitterlinie] auf [Ein] zu stellen und den äußeren Rahmen von [Gitterlinie] (S. 50) zur Orientierung zu verwenden.

• Aufnahmedauer, Anzahl der aufnehmbaren Fotos (S. 56)
• [Medien-Auswahl] (Modelle mit internem Speicher) (S. 21)
• Aufnahmedauer, verbleibende Aufnahmekapazität [Medien-Infos] (S. 51)

Aufnehmen von Fotos

1 Öffnen Sie den LCD-Bildschirm und wählen Sie [MODE] → (Foto).

2 Drücken Sie leicht auf PHOTO, um den Fokus einzustellen, und drücken Sie die Taste dann ganz nach unten.

• Wenn der Fokus richtig eingestellt ist, leuchtet die AE/AF-Speicheranzeige auf dem LCD-Bildschirm.

#

• Änderung der Bildgröße: [Größe] (S. 50)

Anzeigen von Elementen auf dem LCD-Bildschirm

Elemente verschwinden vom LCD-Bildschirm, wenn der Camcorder nach dem Einsatz oder wenn Sie zwischen den Film- bzw. Fotoaufnahme umschalten ein paar Sekunden lang nicht bedient wurde.

Berühren Sie den LCD-Bildschirm an einer beliebigen Stelle außer den Tasten, um Informationen zu Symbolen anzuzeigen, die für die Aufnahme nützliche Funktionen enthalten.

#

• Dauerhaftes Anzeigen von Elementen auf dem LCD-Bildschirm: [Anzeige-Einstellung] (S. 50)

Nachfolgend werden Symbole beschrieben, die sowohl für die Film- als auch für die Fotoaufnahme angezeigt werden. Einzelheiten enthält die Seite in ( ).

Zoomtaste (W: Weitwinkel/T: Telebereich), Taste START/STOP (im Filmaufnahmemodus), Taste PHOTO (im Fotoaufnahmemodus) 2 Taste MENU (48) 3 Status, der von der Intelligenten Automatik erkannt wird (31) 4 Aufnahmestatus ([STBY]/[AUFNAHME]) AE/AF-Speicher (Belichtungsautomatik/automatische Fokussierung) (24) GPS-Positionserkennungsstatus* (32) Fokusnachführung 8 Zoom, Akkurestladungsanzeige 9 Zähler (Stunde: Minute: Sekunde), Aufzeichnung eines Fotos, Aufzeichnung/Wiedergabe/Bearbeitung eines Mediums (71) 10 Geschätzte Restaufnahmedauer, Bildqualität der Aufnahme, Bildrate, Aufnahmemodus (HD/STD), Filmformat (MP4) (30) [11] Ungefähre Anzahl der aufnehmbaren Fotos, Bildformat (16:9 oder 4:3), Fotoformat (L/M/S) 12 Taste für die Aufhebung der Fokusnachführung 13 Taste [MODE] (Aufnahme-Modus) (24) 14 Taste Intelligente Automatik (31) 15 Tonmodus (50), Tonpegelanzeige (50) 16 Taste Bilder-Ansicht (27) [17] Meine Taste (Sie können ihre Lieblingsfunktionen Symbolen zuweisen, die in diesem Bereich angezeigt werden) (50)

* Modelle mit GPS

Klappen Sie den LCD-Bildschirmträger um 90 Grad zum Camcorder auf (1) und drehen Sie ihn um 180 Grad zur Objektivseite hin (2).

Auf dem LCD-Bildschirm erscheint das Bild als Spiegelbild, aufgenommen wird es jedoch normal.

Zoomen

Verschieben Sie den Motorzoom-Hebel, um das Bild zu vergrößern oder zu verkleinern.

W (Weitwinkel): Größerer Blickwinkel T (Telebereich): Nahaufnahme

• Mit dem Motorzoom-Hebel können Sie Bilder auf das bis zu 55-fache (Extended Zoom) der Originalgröße vergrößern.
• Verschieben Sie den Motorzoom-Hebel für einen langsamen Zoom nur wenig. Für einen schnellen Zoom verschieben Sie den Hebel weiter.

Hinweise

• Lassen Sie den Finger unbedingt auf dem Motorzoom-Hebel. Andernfalls wird das Betriebsgeräusch des Motorzoom-Hebels möglicherweise mit aufgezeichnet.
• Mit der Taste / auf dem LCD-Bildschirm können Sie die Zoomgeschwindigkeit nicht ändern.
• Der Mindestabstand zwischen Camcorder und Motiv, der für eine scharfe Fokussierung erforderlich ist, liegt im Weitwinkelbereich bei etwa 1 cm und im Telebereich bei etwa 80 cm.
• In folgenden Fällen können Sie Bilder mit dem optischen Zoom 30-fach vergrößern: Wenn [SteadyShot] auf einen anderen Wert als [Aktiv] gesetzt ist Wenn der Modus (Foto) ausgewählt ist

• Weiteres Zoomen: [Digitalzoom] (S. 49)

Wiedergabe

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite:

Funktionen und Geräte → S. 7

Sie können aufgezeichnete Bilder nach Aufnahmedatum und -uhrzeit (Ereignis-Ansicht) bzw. Aufnahmeposition (Karte-Ansicht) suchen (Modelle mit GPS).

1. Klappen Sie den LCD-Bildschirm auf und drücken Sie auf die Taste am Camcorder, um in den Wiedergabemodus zu gelangen. - Sie können den Wiedergabemodus durch Auswahl von [Wiedergabe] auf dem LCD-Bildschirm aufrufen (S. 25). 2. Wählen Sie aus, um das gewünschte Ereignis in die Mitte (1) zu verschieben und anschließend auszuwählen (2). - Der Camcorder zeigt die aufgezeichneten Bilder auf Basis von Datum und Uhrzeit automatisch als Ereignis an. 3. Wählen Sie das Bild aus. Der Camcorder gibt Bilder vom ausgewählten Bild bis zum letzten Bild des Ereignisses wieder. 4. Wählen Sie die entsprechenden Tasten des LCD-Bildschirms für die verschiedenen Wiedergabebedienvorgänge.

Lautstärke	/	Vorheriges/Nächstes
Löschen	/	Schneller Rücklauf/Schneller Vorlauf
Kontext	/	Wiedergabe/Pause
Stopp		Starten/Stappen der Dia-Show

• Einige der oben beschriebenen Tasten werden abhängig vom wiedergegebenen Bild möglicherweise nicht angezeigt.
• Wenn Sie [Wiedergabe] während der Wiedergabe wiederholt auswählen, werden die Filme mit bis zu etwa 5-facher → 10-facher → 30-facher → 60-facher Geschwindigkeit abgespielt. Wählen Sie im Pausemodus [1/5] oder [1/10], um den Film langsamer wiederzugeben. Wählen Sie zur Wiederholung der Diaschau → [Dia-Show Einstellungen] aus.

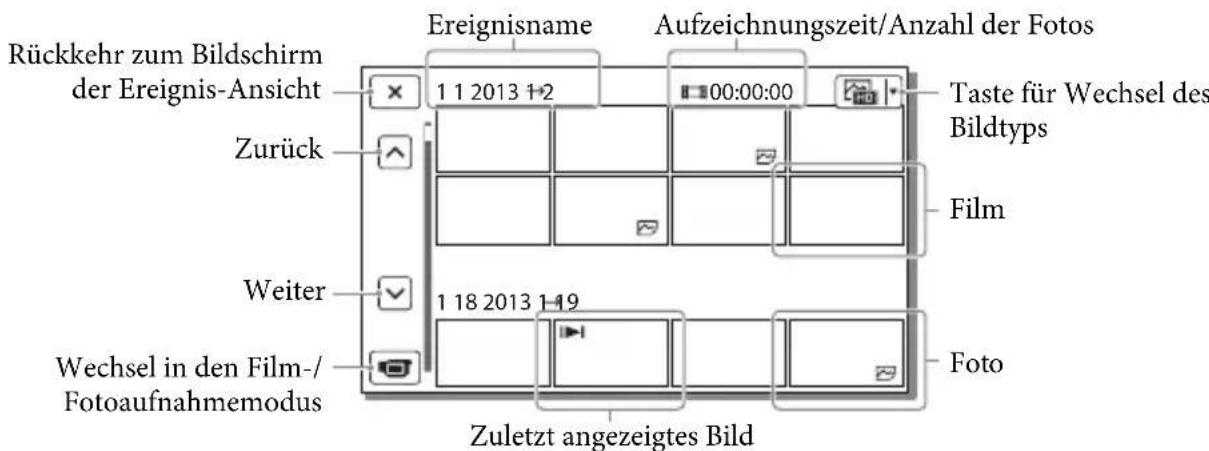

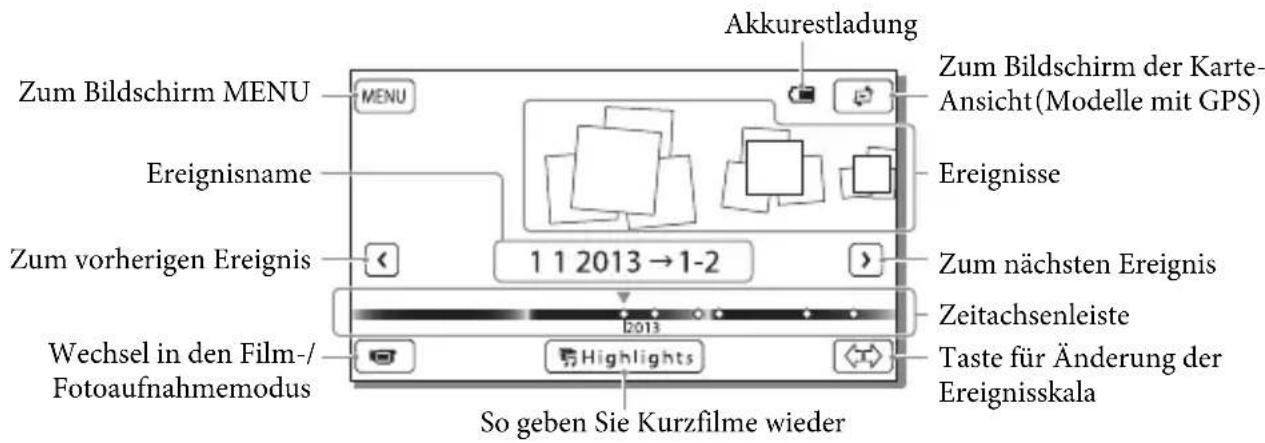

Bildschirmanzeige in der Ereignis-Ansicht

• Verkleinerte Bilder der Originalaufnahmen, von denen mehrere gleichzeitig auf einem Indexbildschirm angezeigt werden können, werden als „Miniaturbilder“ bezeichnet.

Hinweise

• Damit keine Bilddaten verloren gehen, sollten Sie von allen aufgezeichneten Bilddaten von Zeit zu Zeit eine Sicherungskopie auf externen Speichermedien anfertigen (S. 45).
• Standardmäßig ist ein geschützter Demofilm voraufgezeichnet (Modelle mit internem Speicher).

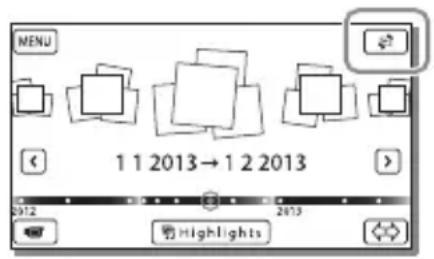

So geben Sie Filme und Fotos über die Karten-Ansicht wieder (Modelle mit GPS)

Schalten Sie in die Karten-Ansicht, indem Sie [Karte-Ansicht] berühren.

• Wenn Sie die Kartendaten zum ersten Mal verwenden: Sie werden in einer Meldung gefragt, ob Sie mit den Bedingungen der Lizenzvereinbarung für die Kartendaten einverstanden sind. Wenn Sie mit den Bedingungen der Lizenzvereinbarung (S. 67) einverstanden sind, können Sie die Kartendaten nutzen, indem Sie [Ja] auf dem Bildschirm berühren. Wenn Sie jedoch [Nein] berühren, ist keine Verwendung der Kartendaten möglich. Wenn Sie jedoch erneut versuchen möchten, die Kartendaten zu nutzen, wird diese Meldung wieder auf dem Bildschirm angezeigt und Sie können die Kartendaten verwenden, sobald Sie [Ja] berühren.

Wiedergabe von Bildern mit anderen Geräten

• Die mit dem Camcorder aufgenommenen Bilder können möglicherweise mit anderen Geräten nicht ordnungsgemäß wiedergegeben werden. Ebenso kann es vorkommen, dass die mit anderen Geräten aufgenommenen Bilder nicht ordnungsgemäß mit dem Camcorder wiedergegeben werden können.
• Filme in Standardbildqualität (STD), die auf SD-Speicherkarten aufgezeichnet wurden, können nicht mit AV-Geräten anderer Hersteller abgespielt werden.

Erweiterte Funktionen

Aufnehmen von Bildern mit verschiedenen Einstellungen

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Auswählen der Bildqualität von Filmen (Aufnahmemodus)

Bei der Aufnahme von Filmen in High Definition-Bildqualität (HD) können Sie den Aufnahmemodus wechseln und die gewünschte Filmqualität auswählen. Die Aufnahmedauer (S. 57) oder der Typ der Medieneinheit, auf die die Bilder kopiert werden können, können sich je nach ausgewähltem Aufnahmemodus ändern. ([Standard HQ] ist die Standardeinstellung.)

1 Wählen Sie [Bildqualität/Größe] → [AUFN-Modus]. 2 Wählen Sie den gewünschten Aufnahmemodus aus.

Aufnahmemodus und Medieneinheiten, auf die Bilder kopiert werden können

Medientypen	Aufnahmehodus
	PS*	FX	FH/HQ/LP
Auf thisem Camcorder
Interner Speicher**	✓	✓	✓

Medientypen	Aufnahmemodus
	PS*	FX	FH/HQ/LP
Speicherkarte	✓	✓	✓
Auf externen Geräten
Externe Medieneinheit	✓	✓	✓
Blu-ray-Discs	✓	✓	✓
AVCHD-Aufnahmediscs	-	-	✓

• PS kann nur eingestellt werden, wenn Bildfrequenz auf [60p] (Modelle mit dem NTSC-Farbsystem) / [50p] (Modelle mit dem PAL-Farbsystem) gesetzt ist.

**Modelle mit internem Speicher

Automatische Aufnahme eines Lächelns (Auslös. bei Lächeln)

Es wird automatisch ein Foto aufgenommen, wenn der Camcorder während einer Filmaufnahme das Lächeln einer Person erkennt (S. 49). ([Dual-Aufzeichn.] ist die Standardeinstellung.)

Hinweise

• Bei der folgenden Einstellung können Sie die Funktion „Auslösung bei Lächeln“ nicht verwenden.
• [AUFN-Modus]: [Höchste Quali. FX]
• Je nach Aufnahmebedingungen, Motiv und Camcordereinstellungen wird möglicherweise kein Lächeln erkannt.

[Lachelerk.empfindlk.] (S. 49)

Automatische Auswahl der für die Aufnahmesituation geeigneten Einstellung (Intelligente Automatik)

Der Camcorder zeichnet Filme nach Auswahl der für die Motive oder die Situation am besten geeigneten Einstellung automatisch auf. ([Ein] ist die Standardeinstellung.)

1 Wählen Sie [Ein] OK unten rechts auf dem Aufnahmebildschirm von Filmen oder Fotos aus.

2 Richten Sie den Camcorder auf das Motiv und starten Sie die Aufnahme.

Die Symbole, die den erkannten Bedingungen entsprechen, werden angezeigt.

Gesichtserkennung: (Porträt), (Baby)

Szenenerkennung: (Gegenlicht), (Landschaft), (Nachtszene), (Spotlicht), (Wenig Licht), (Makro)

Bildverwacklungserkennung: (Beim Gehen), (Stativ)

Tonerkennung: Automat. WindGR)

Um die intelligente Automatik aufzuheben, wählen Sie AUTO → [Aus].

Aufnehmen von Bildern mit größerer Helligkeit als bei der Aufnahme mit der intelligenten Automatik

Wählen Sie [Manuelle Einstlg.] → [Low Lux].

Hinweise

• Je nach Aufnahmebedingungen kann es vorkommen, dass der Camcorder die erwartete Szene oder das erwartete Motiv nicht erkennt.

Auswählen des Aufnahmeformats für Filme

Ihr Camcorder kann Arbeit mit drei Formaten aufzeichnen.

1 Wählen Sie [Bildqualität/Größe] → [H/D/MP4/STD]. 2 Wählen Sie die gewünschte Bildeinstellung aus.

HD: HD-Qualität:

Das Format ist ein digitales High Definition-Videokameraformat. Geben Sie wunderschöne Bilder auf einer großen Leinwand wieder.

MP4: MP4:

Dieses Format eignet sich gut für die Wiedergabe von Filmen auf einem Smartphone, zum Upload in ein Netzwerk oder zum Upload ins Internet.

STD: STD-Qualität:

Das Format ist ein digitales Standard Definition-Videokameraformat. Es eignet sich gut zum Speichern der Arbeit auf einer DVD.

Aufzeichnung von Informationen zu ihrer Position (Modelle mit GPS)

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Wenn Sie [GPS-Einstellung] auf [Ein] setzen (die Standardeinstellung), wird das GPS-Positionsbestimmungssymbol auf dem Bildschirm angezeigt und der Camcorder beginnt mit der Suche nach GPS-Satellitensignalen. Das angezeigte Symbol variiert abhängig von der Stärke des empfangenen Signals. Die GPS-Funktion ist verfügbar, wenn ×_t oder angezeigt werden.

Wenn Sie die GPS-Funktion (Global Positioning System) nutzen, stehen die nachfolgenden Funktionen zur Verfügung.

Aufzeichnung von Positionsdaten auf Filmen oder Fotos ([Ein] ist die Standardeinstellung.) Wiedergabe von Filmen und Fotos durch Suchen nach ihren auf einer Landkarte (Karte-Ansicht, S. 29) — Anzeige einer Landkarte mit der Umgebung Ihrer aktuellen Position

Wenn Sie keine Aufzeichnung der Positionsdaten wünschen

Wählen Sie [MENU] [Installation] [Allgemeine Einstg.] [GPS-Einstellung] [Aus].

Hinweise

• Es kann eine Weile dauern, bis der Camcorder mit der Positionsbestimmung beginnt.
• Verwenden Sie die GPS-Funktion im Freien und im offenen Gelände, da die Funksignale dort am besten empfangen werden können.
• Auf der Karte ist Norden immer oben.

Bildwiedergabe auf einem Fernsehgerät

Wenn Sie den Camcorder mit dem HDMI-Eingang eines Fernsehgeräts verbinden, entspricht die Bildqualität auf dem Fernsehbildschirm der High Definition-Bildqualität (HD). Wenn Sie den Camcorder mit dem A/V-Eingang eines Fernsehgeräts verbinden, entspricht die Bildqualität auf dem Fernsehbildschirm der Standard Definition-Bildqualität (STD).

1 Stellen Sie am Fernsehgerät als Eingang die für den Anschluss verwendete Buchse ein.

2 Schließen Sie den Camcorder an ein Fernsehgerät an. 3 Spielen Sie einen Film oder ein Foto auf dem Camcorder ab (S.27).

Hinweise

• Schlagen Sie dazu auch in der Bedienungsanleitung des Fernsehgeräts nach.
• Verwenden Sie das mitgelieferte Netzteil als Stromquelle (S. 16).
• Wenn das Fernsehgerät keine HDMI-Eingangsbuchse hat, verwenden Sie das AV-Kabel (gesondert erhältlich) für den Anschluss.
• Filme, die in Standard Definition-Bildqualität (STD) aufgenommen wurden, werden auch auf einem HD-Fernsehgerät in Standard Definition-Bildqualität (STD) wiedergegeben.
• Wenn Sie diesen Film in Standard Definition-Bildqualität (STD) auf einem 4:3-Fernsehgerät abspielen, das nicht mit dem 16:9-Signal kompatibel ist, stellen Sie [Breitmodus] auf [4:3], um diesen Film im Bildformat 4:3 aufzunehmen.
• Wenn Sie den Camcorder mit mehreren Kabeltypen für die Ausgabe von Bildern an ein Fernsehgerät anschließen, hat der HDMI-Ausgang Vorrang.

Wiedergabe von 5,1-Kanal-Raumklang

In der Standardeinstellung können Sie Dolby Digital 5,1-Kanal-Raumklang mit dem eingebauten Mikrofon aufzeichnen. Beim Wiedergeben von Filmen auf einem Gerät, das 5,1-Kanal-Raumklang unterstützt, erzielen Sie so eine besonders naturgetreue Tonwiedergabe.

DOLBY

DIGITAL 5.1 CREATOR

Bei einem monauralen Fernsehgerät (das Fernsehgerät verfügt nur über eine Audioeingangsbuchse)

Verbinden Sie den gelben Stecker des AV-Kabels (gesondert erhältlich) mit der Videoeingangsbuchse und den weißen (linker Kanal) oder roten Stecker (rechter Kanal) mit der Audioeingangsbuchse am Fernsehgerät oder Videorecorder.

Beim Anschluss an das Fernsehgerät über einen Videorecorder

Schließen Sie den Camcorder über das AV-Kabel (gesondert erhältlich) an den LINE IN-Eingang am Videorecorder an. Stellen Sie den Eingangswahlschalter des Videorecorders auf LINE (VIDEO 1, VIDEO 2 usw.).

• Einstellung des vom Fernsehgerät unterstützten
• Bildformats: [TV-Typ] (S. 51)

Informationen über „Photo TV HD"

Dieser Camcorder ist mit dem Standard „Photo TV HD“ kompatibel. „Photo TV HD“ ermöglicht eine detailgenaue, fotoähnliche Darstellung feiner Strukturen und Farben.

Durch den Anschluss von Photo TV HD-kompatiblen Geräten von Sony über ein HDMI-Kabel* eröffnet sich Ihnen eine neue Welt mit Fotos in atemberaubender HD-Qualität.

• Das Fernsehgerät wechselt bei der Anzeige von Fotos automatisch in den richtigen Modus.

Verwenden des eingebauten Projektors (Modelle mit einem Projektor)

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Sie können eine ebene Fläche, z. B. eine Wand, als Bildschirm für die Betrachtung aufgenommener Bilder mit dem eingebauten Projektor verwenden.

1 Richten Sie die Projektorlinse auf die Fläche, z. B. eine Wand, und drücken Sie anschließend auf PROJECTOR.

2 Wählen Sie [Auf diesem Gerät aufgenommenes Bild] auf dem LCD-Bildschirm aus. 3 Wenn der Anleitungsbildschirm erscheint, wählen Sie [Projizieren] aus.

• Dieser Bildschirm erscheint, wenn Sie den eingebauten Projektor das erste Mal nach dem Einschalten des Camcorders verwenden.

4 Stellen Sie das projizierte Bild mit dem PROJECTOR FOCUS-Hebel scharf.

Das projizierte Bild wird größer, wenn der Abstand zwischen Camcorder und reflektierender Oberfläche größer wird. - Es wird empfohlen, den Camcorder mindestens 0,5 m von der Fläche entfernt aufzustellen, auf die die Bilder projiziert werden sollen.

5 Wenn Bilder wiedergegeben werden, verwenden Sie den Motorzoom-Hebel, um den Auswahlrahmen zu verschieben, der auf dem LCD-Bildschirm angezeigt wird, und drücken Sie dann die Taste PHOTO.

• Einzelheiten zur Wiedergabe finden Sie auf Seite 27.
• Um den Projektor auszuschalten, drücken Sie auf PROJECTOR.

So verwenden Sie den Projektor für den Computer oder das Smartphone

Signalfluss

• Verbinden Sie die PROJECTOR IN-Buchse des Camcorders über das HDMI-Kabel (mitgeliefert) mit dem HDMI-Ausgang des anderen Geräts, und wählen Sie dann in Schritt 2 [Bild vom externen Gerät].
• Wenn der Anschluss des verbundenen Geräts nicht mit dem HDMI-Kabel (mitgeliefert) kompatibel ist, verwenden Sie einen HDMI-Steckeradapter (gesondert erhältlich).
• Sie können den PROJECTOR FOCUS-Hebel nur während der Projektion von Bildern bedienen.

Hinweise

• Während ein Bild projiziert wird, schaltet sich der LCD-Bildschirm aus.
• Beachten Sie bei der Verwendung des Projektors unbedingt die folgenden Punkte:

Richten Sie die projizierten Bilder nicht auf die Augen. - Berühren Sie keinesfalls die Projektorlinse. - Der LCD-Bildschirm und die Projektlinse erhitzen sich während des Betriebs. Die Verwendung des Projektors verkürzt die Nutzungsdauer des Akkus (die Verwendung des mitgelieferten Netzteils wird empfohlen)

• Während der Verwendung des Projektors stehen die folgenden Funktionen nicht zur Verfügung:

Kartenbedienvorgänge (Modelle mit GPS) Ausgabe der Highlights-Wiedergabe an ein Gerät wie beispielsweise einen Fernseher - Bedienung des Camcorders mit zugeklapptem LCD-Bildschirm - Einige andere Funktionen

• Wenn die projizierten Bilder sehr viel Schwarz enthalten, kann es zu einer leichten Ungleichmäßigkeit der Farbe kommen. Dies beruht auf Lichtreflexen in der Projektorlinse und stellt keine Fehlfunktion dar.

Bearbeiten

Bearbeiten am Camcorder

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Hinweise

• Einige grundlegende Bearbeitungsfunktionen können direkt am Camcorder durchgeführt werden. Wenn Sie erweiterte Bearbeitungsfunktionen durchführen möchten, verwenden Sie die Software „PlayMemories Home“.
• Einmal gelöschte Bilder können nicht wiederhergestellt werden. Erstellen Sie vorab eine Sicherungskopie wichtiger Filme und Fotos.
• Nehmen Sie beim Löschen oder Teilen von Bildern nicht den Akku ab bzw. trennen Sie nicht das Netzteil vom Camcorder. Andernfalls kann das Aufnahmemedium beschädigt werden.
• Solange Bilder auf der Speicherkarte gelöscht oder geteilt werden, darf die Karte nicht ausgeworfen werden.
• Wenn Sie Filme oder Fotos löschen oder teilen, die in gespeicherten Szenarien enthalten sind, werden die Szenarien ebenfalls gelöscht.

Löschen von Filmen und Fotos

1. Wählen Sie MENÜ → Bearbeiten/Kopieren → [Löschen]. 2. Wählen Sie [Mehrere Bilder] und anschließend den Typ des zu löschenden Bildes aus.

3. Fügen Sie Häkchen ✓ zu den zu löschenden Fotos hinzu und wählen Sie OK aus.

Löschen aller Filme bzw. Fotos eines ausgewählten Datums auf einmal

1. Wählen Sie im Schritt 2 [Alle im Ereignis] aus. 2. Wählen Sie das Datum der Bilder, die Sie löschen möchten, mit / aus und wählen Sie danach OK.

Löschen eines Filmteils

Sie können einen Film teilen und Teile löschen.

• Aufheben des Schutzes: [Schützen] (S. 50)
• [Formatieren] (S. 51)

Teilen eines Films

1 Wählen Sie → [Teilen] auf dem Filmwiedergabebildschirm aus.

2 Wählen Sie mit der Stelle aus, an der Sie den Film in Szenen teilen möchten, und wählen Sie anschließend OK.

A: Wechseln zum Anfang des ausgewählten Films

B: Damit kann die Aufzeichnungsstelle genauer eingestellt werden.

Hinweise

• Der Punkt, an dem Sie berühren, und der tatsächliche Teilungspunkt können voneinander abweichen, da Ihr Camcorder den Teilungspunkt in Schritten von ungefähr einer halben Sekunde auswählt.
• Ein MP4-Film kann nicht geteilt werden.

Aufzeichnen von Fotos aus einem Film (Modelle mit internem Speicher oder Modelle mit USB-Eingangsfunktion)

Sie können Bilder aus Filmen aufzeichnen, die mit dem Camcorder aufgenommen wurden.

1 Wählen Sie [Fotoaufzeichnung] aus. Dieses Symbol erscheint auf dem Wiedergabebildschirm eines Filmes.

2 Wählen Sie mit der Stelle aus, an der Sie ein Bild aufzeichnen möchten, und betätigen Sie anschließend OK.

A: Wechseln zum Anfang des ausgewählten Films B: Damit kann die Aufzeichnungsstelle genauer eingestellt werden.

Wenn der Film mit einer der folgenden Bildqualitätsstufen aufgenommen wurde, wird die Bildgröße wie unter angegeben eingestellt.

High Definition-Bildqualität (HD) oder MP4: 2,1 M (16:9) - Breitbildformat (16:9) mit Standard Definition-Bildqualität (STD): 0,2 M (16:9) 4:3-Bildformat bei Standard Definition-Bildqualität (STD): 0,3 M (4:3)

Hinweise

• Sie können aufgenommene Bilder nicht auf der Speicherkarte speichern (Modelle ohne USB-Eingangsfunktion).

Informationen über Aufnahmedatum und -uhrzeit der aufgezeichneten Fotos

• Aufnahmedatum und -uhrzeit der gespeicherten Fotos entsprechen Aufnahmedatum und -uhrzeit der Filme.
• Wenn die Filme, aus denen Sie Fotos aufzeichnen, keinen Datencode aufweisen, werden Datum und Uhrzeit der Aufzeichnung der Fotos aus den Filmen als Aufnahmedatum und -uhrzeit gespeichert.

Speichern von Filmen und Fotos mit einem Computer

Wiedergeben von Bildern auf einem Computer

Mit der Software „PlayMemories Home" können Sie Filme und Standbilder auf ihren Computer importieren und auf verschiedene Arten nutzen.

Die Funktionen der Software „PlayMemories Home" (Windows)

"PlayMemories Home" kann über die folgende URL heruntergeladen werden. www.sony.net/pm

Hinweise

• Zur Installation von „PlayMemories Home" ist eine Internetverbindung erforderlich.
• Zur Verwendung von „PlayMemories Online" und anderer Onlinedienste ist eine Internetverbindung erforderlich. Die Dienste sind möglicherweise nicht in allen Ländern/Regionen verfügbar.

Software für Mac

Die Software „PlayMemories Home“ wird von Mac-Computern nicht unterstützt. Nutzen Sie für den Import von Bildern vom Camcorder auf einen Mac und deren Wiedergabe die geeignete Software auf dem Mac. Einzelheiten finden Sie unter der folgenden URL: http://www.sony.co.jp/imsoft/Mac/

Vorbereitung des Computers (Windows)

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Überprüfen des Computersystems

Betriebssystem*1

Microsoft Windows XP SP3*/Windows Vista SP2*/Windows 7 SP1/Windows 8

Prozessor*4

Intel Core Duo 1,66 GHz oder schneller bzw. Intel Core 2 Duo 1,66 GHz oder schneller (Intel Core 2 Duo 2,26 GHz oder schneller ist bei der Verarbeitung von FX- oder FH-Filmen erforderlich, und Intel Core 2 Duo 2,40 GHz oder schneller bei der Verarbeitung von PS-Filmen.)

Speicher

Windows XP: Mindestens 512 MB (mindestens 1 GB empfohlen) Windows Vista/Windows 7/Windows 8: Mindestens 1 GB

Festplatte

Für die Installation erforderliches Datenträgevolumen: ca. 500 MB

Anzeige

Mindestens 1.024 × 768 Punkte

¹ Standardinstallation erforderlich. Bei aufgerüsteten Betriebssystemen oder in Multi-Boot-Umgebungen kann der ordnungsgemäße Betrieb nicht garantiert werden. ² 64-Bit-Editionen und Starter (Edition) werden nicht unterstützt. Windows Image Mastering API (IMAPI) Ver. 2.0 oder höher ist erforderlich, um Funktionen wie beispielsweise die Disc-Erstellung nutzen zu können. ³ Starter (Edition) wird nicht unterstützt. ⁴ Ein schnellerer Prozessor wird empfohlen.

Hinweise

• Der ordnungsgemäße Betrieb kann nicht in allen Computerumgebungen garantiert werden.

Installieren der Software „PlayMemories Home“ auf dem Computer

1 Rufen Sie mit einem Internetbrowser auf dem Computer die folgende Download-Site auf und klicken Sie dann auf [Installieren] → [Ausführen].

www.sony.net/pm

2 Installieren Sie die Software entsprechend den Bildschirmanweisungen.

• Wenn Sie über die Bildschirmanweisungen aufgefordert werden, den Camcorder mit dem Computer zu verbinden, schließen Sie den Camcorder über das eingebaute USB-Kabel an den Computer an.

Eingebautes USB-Kabel

Nach Abschluss der Installation wird „PlayMemories Home“ gestartet.

Installationshinweise

• Ist die Software „PlayMemories Home“ bereits auf Ihrem Computer installiert, verbinden Sie Ihren Camcorder mit dem Computer. Danach sind die mit dem Camcorder nutzbaren Funktionen verfügbar.
• Ist die Software „PMB (Picture Motion Browser)“ auf dem Computer installiert, wird sie durch die Software „PlayMemories Home“ überschrieben. In diesem Fall können Sie einige Funktionen, die mit der Software „PMB“ verfügbar waren, mit dieser Software „PlayMemories Home“ nicht nutzen.

Trennen der Verbindung zwischen Camcorder und Computer

1 Klicken Sie unten rechts auf dem Desktop des Computers auf das Symbol [USB-Massenspeichergerät entfernen].

2 Wählen Sie [Ja] auf dem Bildschirm des Camcorders aus.

3 Lösen Sie das USB-Kabel.

• Bei der Verwendung von Windows 7 oder Windows 8 klicken Sie zuerst auf und dann auf.

Hinweise

• Wenn Sie vom Computer aus auf den Camcorder zugreifen, verwenden Sie die Software „PlayMemories Home“. Der ordnungsgemäße Betrieb kann nicht garantiert werden, wenn Sie die Daten mit einer anderen Software als „PlayMemories Home“ verarbeiten oder die Dateien und Ordner direkt über den Computer manipulieren.
• Bilder können abhängig von der unter [AUFN-Modus] gewählten Konfiguration auf einigen Discs nicht gespeichert werden. Im [60p-Qualität PS]-(Modelle mit dem NTSC-Farbsystem)/[50p-Qualität PS]-(Modelle mit dem PAL-Farbsystem) oder [Höchste Quali. FX] - Modus aufgezeichnete Filme können nur auf einer Blu-ray-Disc gespeichert werden.
• Sie können keine Disc mit Filmen erstellen, die im [MP4]-Modus aufgenommen wurden.
• Der Camcorder teilt eine Bilddatei, die 2 GB überschreitet, automatisch und speichert die Teile als separate Dateien. Auch wenn alle Bilddateien auf einem Computer als separate Dateien angezeigt werden, werden sie von der Import- und der Wiedergabefunktion des Camcorders oder der Software „PlayMemories Home“ richtig verarbeitet.

Starten der Software „PlayMemories Home“

1. Doppelklicken Sie auf das Symbol „PlayMemories Home“ auf dem Computerbildschirm.

• Wenn Sie Windows 8 verwenden, wählen Sie im Startbildschirm das Symbol „PlayMemories Home“.

2. Doppelklicken Sie auf dem Computerbildschirm auf das Verknüpfungssymbol „PlayMemories Home-Hilfetext“, wenn Sie Informationen zur Verwendung von „PlayMemories Home“ wünschen.

• Wenn Sie Windows 8 verwenden, wählen Sie [PlayMemories Home-Hilfetext] aus dem Hilfemenü von „PlayMemories Home“ aus.
• Wenn das Symbol nicht auf dem Computerbildschirm angezeigt wird, klicken Sie auf [Start] → [Alle Programme] → [PlayMemories Home] → die gewünschte Option.

Ausführliche Informationen über „PlayMemories Home“ können Sie über die Auswahl von „PlayMemories Home-Hilfetext“ in der Software abrufen bzw. finden Sie auf der Support-Seite für PlayMemories Home (http://www.sony.co.jp/pmh-se/).

Speichern von Bildern auf einer externen Medieneinheit

Erstellen einer Disc in Standard Definition-Bildqualität (STD) mit einem Recorder

Schließen Sie den Camcorder über ein AV-Kabel (gesondert erhältlich) an einen Disc-Recorder an. Sie können Bilder, die auf dem Camcorder wiedergegeben werden, auf eine Disc oder Videokassette kopieren.

Hinweise

• Schließen Sie den Camcorder für diese Funktion über das mitgelieferte Netzteil an eine Netzsteckdose an (S. 16). Schlagen Sie auch in der Bedienungsanleitung zum angeschlossenen Gerät nach.

Signalfluss

1 Legen Sie das Aufnahmemedium in das Aufnahmegerät (Recorder usw.) ein.

• Wenn das Aufnahmegerät über einen Eingangswahlschalter verfügt, stellen Sie diesen auf den entsprechenden Eingang ein.

2 Schließen Sie den Camcorder über ein AV-Kabel (gesondert erhältlich) an ein Aufnahmegerät an. - Schließen Sie den Camcorder an die Eingangsbuchsen des Aufnahmegeräts an. 3 Starten Sie am Camcorder die Wiedergabe und am Aufnahmegerät die Aufnahme. 4 Wenn das Überspielen abgeschlossen ist, stoppen Sie das Aufnahmegerät und dann den Camcorder.

Hinweise

• Auf einen mit einem HDMI-Kabel angeschlossenen Recorder können Sie keine Bilder kopieren. Da die Daten beim Kopieren analog übertragen werden, kann sich die Bildqualität verschlechtern.
• Filme in High Definition-Bildqualität (HD) werden in Standard Definition-Bildqualität (STD) kopiert.
• Wenn der Anschluss an ein Monogerät erfolgt, verbinden Sie den gelben Stecker des AV-Kabels (gesondert erhältlich) mit der Videoeingangsbuchse und den weißen (linker Kanal) oder roten Stecker (rechter Kanal) mit der Audioeingangsbuchse am Gerät.

• Kopieren von Datum und Uhrzeit: [Datencode] (S. 51)
• Verwenden eines Anzeigegeräts mit 4:3-Bildformat: [TV-Typ] (S. 51)

Speichern von Bildern auf einer externen Medieneinheit mit High Definition-Bildqualität (HD)

Sie können Filme und Fotos auf externen Medieneinheiten (USB-Speichergeräten) speichern, z. B. auf einem externen Festplattenlaufwerk. Die folgenden Funktionen sind verfügbar, nachdem Sie Ihre Bilder auf einer externen Medieneinheit gespeichert haben.

• Sie können den Camcorder mit der externen Medieneinheit verbinden und anschließend auf der externen Medieneinheit gespeicherte Bilder wiedergeben (S. 46).
• Sie können Ihren Computer mit der externen Medieneinheit verbinden und Bilder mit der Software „PlayMemories Home" auf den Computer importieren (S. 43).

Hinweise

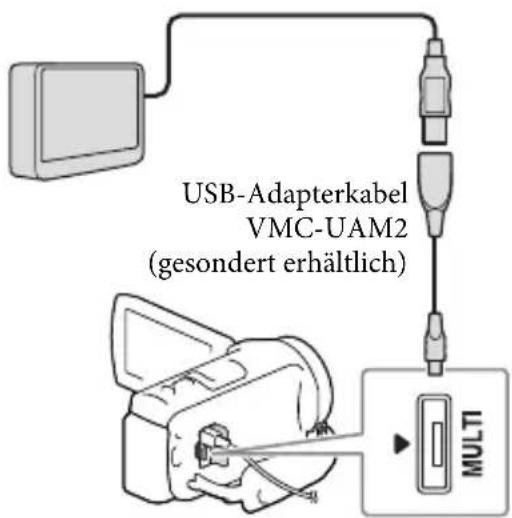

• Für diesen Vorgang benötigen Sie das USB-Adapterkabel VMC-UAM2 (gesondert erhältlich).
• Schließen Sie das Netzteil und das Netzkabel an die Buchse DC IN des Camcorders und an eine Netzsteckdose an. Schlagen Sie bitte auch in der Bedienungsanleitung zu der externen Medieneinheit nach.

1 Verbinden Sie den Camcorder über ein USB-Adapterkabel (gesondert erhältlich) mit der externen Medieneinheit.

• Solange [Bilddatenbank-Datei wird vorbereitet. Bitte warten.] auf dem LCD-Bildschirm angezeigt wird, darf das USB-Kabel nicht abgezogen werden.
• Wenn [Bilddatenb. Dat. Rep.] auf dem Camcorder-Bildschirm angezeigt wird, wählen Sie OK.

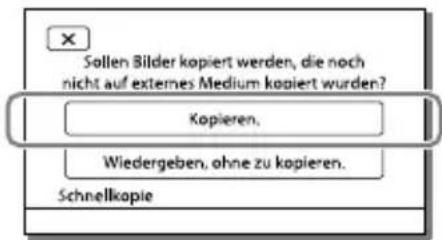

2 Wählen Sie [Kopieren.] auf dem Bildschirm des Camcorders aus.

• Filme und Fotos, die auf dem Aufnahmemedium gespeichert sind und noch nicht auf externen Medieneinheiten gespeichert wurden, können zu diesem Zeitpunkt auf der angeschlossenen Medieneinheit gespeichert werden.
• Dieser Vorgang ist nur möglich, wenn sich neu aufgenommene Bilder auf dem Camcorder befinden. Um die externe Medieneinheit zu trennen, betätigen Sie den Auswurfknopf, während sich der Camcorder im Wiedergabebereitschaftsmodus (Ereignis-Ansicht oder Ereignisindex wird angezeigt) befindet.

Wiedergeben von Bildern der externen Medieneinheit auf dem Camcorder

Wählen Sie [Wiedergeben, ohne zu kopieren.] in Schritt 2 und das anzuzeigende Bild aus.

• Sie können sich die Bilder auch auf einem Fernsehgerät ansehen, das an den Camcorder angeschlossen ist (S. 33).
• Sobald eine externe Medieneinheit angeschlossen wird, wird im Bildschirm der Ereignis-Ansicht das Symbol eingeblendet.

Löschen von Bildern in einer externen Medieneinheit

1 Wählen Sie [Wiedergeben, ohne zu kopieren.] im Schritt 2 oben. 2 Wählen Sie [Bearbeiten/ Kopieren] → [Löschen] aus und befolgen Sie anschließend die Anweisungen, die auf dem LCD-Bildschirm erscheinen, um Bilder zu löschen.

Speichern von ausgewählten Bildern im Camcorder auf der externen Medieneinheit

1 Wählen Sie [Wiedergeben, ohne zu kopieren.] in Schritt 2.

2 Wählen Sie [Bearbeiten/Kopieren] → [Kopieren] aus und befolgen Sie anschließend die Anweisungen, die auf dem LCD-Bildschirm erscheinen, um Bilder zu speichern. - Wenn Sie Bilder kopieren möchten, die bisher noch nicht kopiert wurden, wählen Sie [MENU] → [Bearbeiten/Kopieren] → [Direktkopie] aus, während der Camcorder mit der externen Medieneinheit verbunden ist.

Wiedergeben von Filmen mit High Definition-Bildqualität (HD) auf dem Computer

Wählen Sie in der Software „PlayMemories Home" (S. 43) das Laufwerk aus, welches die angeschlossene externe Medieneinheit repräsentiert, und spielen Sie die Filme ab.

Hinweise

Die folgenden Geräte können nicht als externe Medieneinheit verwendet werden: - Medieneinheiten mit einer Kapazität von über 2 TB - Gewöhnliche Disc-Laufwerke wie ein CD- oder DVD-Laufwerk - Medieneinheiten, die über einen USB-Hub angeschlossen sind - Medieneinheiten mit einem integrierten USB-Hub - Kartenleser - Externe Medieneinheiten mit einer Codefunktion können möglicherweise nicht verwendet werden.

• Für den Camcorder steht das FAT-Dateisystem zur Verfügung. Wenn das Speichermedium der externen Einheit für das NTFS-Dateisystem oder ein ähnliches System formatiert wurde, muss es vor der Verwendung mit dem Camcorder formatiert werden. Wenn die externe Medieneinheit an den Camcorder angeschlossen wird, erscheint der Formatbildschirm. Stellen Sie vor der Formatierung sicher, dass Sie keine wichtigen Daten auf der externen Medieneinheit gespeichert haben, da diese Daten bei der Formatierung gelöscht werden. Die Bedienung kann nicht bei allen Geräten garantiert werden, die den Betriebsanforderungen entsprechen.
• Auf der jeweiligen Support-Website von Sony für Ihr Land bzw. Ihre Region finden Sie nähere Informationen zu den verfügbaren externen Medieneinheiten.
• Im Folgenden finden Sie eine Auflistung der jeweiligen Anzahl an Szenen, die auf der externen Medieneinheit gespeichert werden können. Selbst wenn die externe Medieneinheit über freie Speicherkapazität verfügt, kann nicht mehr als die folgende Anzahl an Szenen gespeichert werden:

- Filme mit High Definition-Bildqualität (HD): Max. 3.999 - Filme mit Standard Definition-Bildqualität (STD): Max. 9.999 - MP4-Filme und Fotos: Max. 40.000 (sowohl MP4-Filme als auch Fotos)

• Wenn Ihr Camcorder die externe Medieneinheit nicht erkennt, versuchen Sie folgende Schritte.

- Schließen Sie das USB-Adapterkabel erneut an den Camcorder an. - Wenn die externe Medieneinheit über ein Netzkabel verfügt, stecken Sie dieses in die Netzsteckdose.

• Je nach Art der aufgenommenen Bilder kann die Anzahl der möglichen Szenen auch geringer ausfallen.
• Bilder können nicht von der externen Medieneinheit in den internen Speicher des Camcorders kopiert werden.

Einstellen des Camcorders

Verwendung der Menüs

Der Camcorder bietet in den 6 Menükategorien zahlreiche Menüoptionen.

Aufnahme-Modus Kamera/Mikrofon Bildqualität/Größe Wiedergabe-Funktion Bearbeiten/Kopieren Installation

1 Wählen Sie MENU

2 Wählen Sie eine Kategorie aus.

3 Wählen Sie die gewünschte Menüoption aus.

Hinweise

Wählen Sie × aus, um die Einstellung des Menüs abzuschließen oder um zum vorherigen Menübildschirm zurückzukehren.

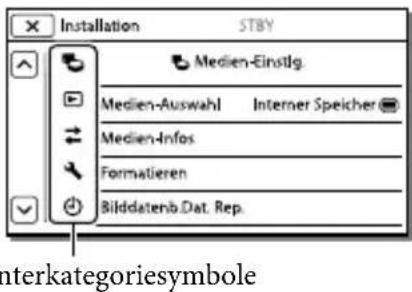

Schnelles Auffinden einer Menüoption

Die Menüs [Kamera/Mikrofon] und [Installation] verfügen über Unterkategorien. Wählen Sie die Unterkategorie aus, so dass der LCD-Bildschirm die Liste der Menüs in der ausgewählten Unterkategorie anzeigt.

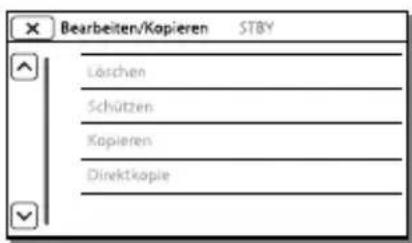

Wenn eine Menüoption nicht ausgewählt werden kann

Abgeblendete Menüoptionen oder Einstellungen stehen nicht zur Verfügung. Wenn Sie eine abgeblendete Menüoption auswählen, zeigt der Camcorder den Grund an, warum Sie diese Menüoption nicht auswählen können oder gibt Hinweise, unter welchen Bedingungen Sie die Menüoption einstellen können.

Rollen der Menüoptionen nach oben oder unten

Aufnahme-Modus

Film Nimmt Filme auf.

Foto. Nimmt Fotos auf.

Zeitlupen-AUFN. Nimmt Zeitlupenfilme auf.

Golfszene. Teilt zwei Sekunden einer schnellen Bewegung in Einzelbilder, die dann als Film und Fotos aufgezeichnet werden. Halten Sie während der Aufnahme das Motiv in dem weißen Rahmen in der Mitte des Bildschirms.

Kamera/Mikrofon

Manuelle Einstlg.

Weißabgleich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..

Punkt-Mess./Fokus......Stellt gleichzeitig Helligkeit und Fokus für das ausgewählte Motiv ein.

Punkt-Messung.......Stellt die Helligkeit von Bildern auf ein Motiv ein, das Sie auf dem Bildschirm berühren.

Punkt-Fokus. Stellt den Fokus auf ein Motiv ein, das Sie auf dem Bildschirm berühren.

Belichtung. Stellt die Helligkeit von Filmen und Fotos ein. Wenn Sie [Manuell] auswählen, wird die Helligkeit (Belichtung) mit + / eingestellt.

Fokus ... Stellt den Fokus manuell ein. Wenn Sie [Manuell] auswählen, wählen Sie danach aus, um den Fokus auf ein nahes Motiv einzustellen, bzw. um den Fokus auf ein entferntes Motiv einzustellen.

Automat. Belichtung ...Stellt die Belichtung ein. Berühren Sie bei einem weißen Motiv oder hellem Hintergrund + und bei einem schwarzen Motiv oder schwachem Licht -

Weißabgleich-Änder. ...Stellt den Weißabgleich ein.

Low Lux .Nimmt bei schwachem Licht Bilder mit hellen Farben auf.

Kamera-Einstlg.

Szenenwahl: Wählen Sie je nach Art der Szene (z. B. Nacht- oder Strandszene) die richtige Aufnahmeeinstellung aus.

Cinematone: Stellt die Farbe des Films bei der Aufnahme so ein, dass die Atmosphäre eines Spielfilms entsteht.

Blende: Blendet Szenen ein oder aus.

Selbstauslöser: Stellt den Selbstauslöser ein, wenn sich der Camcorder im Fotoaufnahmemodus befindet.

Tele-Makro: Fokussiert auf ein Motiv vor einem unscharfen Hintergrund.

SteadyShot: Legt bei der Filmaufnahme die Funktion SteadyShot fest.

SteadyShot: Legt bei der Fotoaufnahme die Funktion SteadyShot fest.

Digitalzoom: Legt den maximalen Wert für den digitalen Zoom fest.

Konverterlinse: Legt den Typ eines angebrachten Konverterobjektivs (gesondert erhältlich) fest.

Autom. Gegenlicht: Stellt die Belichtung für Gegenlichtaufnahmen automatisch ein.

Gesicht

Gesichtserkennung: Erkennt automatisch Gesichter.

Auslös. bei Lächeln: Macht automatisch eine Aufnahme, sobald ein Lächeln erkannt wird.

Lächelerkennungsempfindlichkeit: Legt die Lächelerkennungsempfindlichkeit für die Funktion Auslös. bei Lächeln fest.

Mikrofon

Klarere Stimme....Erkennt Gesichter von Personen und nimmt die dazugehörige Stimme klar auf.

Integr. Zoom-Mikro .......Nimmt je nach Zoomposition den Ton mit entsprechendem realitätsnahem Ton auf.

Automat. WindGR ....Erkennt die Aufnahmebedingungen und vermindert Windgeräusche.

Tonmodus....Legt das Tonformat der Aufnahme fest (5,1-Kanal-Raumklang/2-Kanal-Stereo).

Audio-Aufn.stufe .... Passt den Audioaufnahmepegel an.

Aufnahme-Hilfe

Meine Taste .Weist benutzerdefinierten Tasten (Meine Taste) Funktionen zu.

Gitterlinie. Zeigt Gitterlinien zur Orientierung an, um sicherzustellen, dass das Motiv waagerecht oder senkrecht ausgerichtet ist.

Anzeige-Einstellung .......Legt fest, wie lange Symbole oder Anzeigen auf dem LCD-Bildschirm zu führen sind.

Tonpegelanzeige ....Zeigt die Tonpegelmessung während der Aufnahme auf dem LCD-Bildschirm an.

Bildqualität/Größe

AUFN-Modus ......... Legt den Filmaufnahmemodus fest.

Bildfrequenz .........Legt die Bildfrequenz für die Filmaufnahme fest.

HD/21stLegt die Bildqualität für die Aufnahme von Filmen fest.

Breitmodus Legt bei der Aufnahme von Filmen in Standard Definition-Bildqualität (STD) das Bildseitenverhältnis fest.

x.v.Color. Nimmt einen größeren Farbbereich auf. Stellen Sie diese Option ein, wenn Sie Bilder auf einem Fernsehgerät betrachten, das mit x.v.Color kompatibel ist.

Bildgröße .........Legt das Fotoformat fest.

Wiederg.-Funktion

Ereignis-Ansicht.........Startet die Wiedergabe von Bildern von der Ereignis-Ansicht aus.

Karte-Ansicht*1 ....Startet die Wiedergabe von Bildern von der Karte-Ansicht aus.

Highlights-Film. Startet die Wiedergabe von Highlights-Wiedergabeszenen oder Highlight-Szenarios mit Standard Definition-Bildqualität (STD).

Szenario. Startet die Wiedergabe der Szenarios, die durch die HighlightsWiedergabe gespeichert wurden.

Bearbeiten/Kopieren

Löschen Löscht Filme oder Fotos.

Schützen. Schützt Filme oder Fotos, um ein versehentliches Löschen zu verhindern.

Kopieren*2 . Kopiert Bilder.

Direktkopie. Kopiert Bilder, die im Camcorder gespeichert sind, auf eine externi Medieneinheit.

Medien-Einstlg.

Medien-Auswahl*2 ....Wählt den Typ des Aufnahmemediums aus (S. 21).

Medien-Infos Zeigt Informationen über das Aufnahmemedium an.

Formatieren ... Löscht und formatiert alle Daten auf dem Aufnahmemedium.

Bilddatenbank-Reparatur ... Repariert die Bilddatenbankdatei auf dem Aufnahmemedium (S. 55).

Dateinummer ... Legt fest, wie die Dateinummer Fotos zugeordnet wird.

Wiedergabe-Einstellungen

Datencode ... Zeigt Informationen an, die automatisch zum Zeitpunkt der Aufnahme aufgezeichnet wurden.

Lautstärkeeinstellung ... Stellt die Lautstärke des Wiedergabetons ein (S. 27).

Musik download*3 ... Lädt Ihre Lieblingsmusikdateien vom Computer auf den Camcorder herunter (während der Camcorder an den Computer angeschlossen ist), so dass sie mit den Szenen der Highlights-Wiedergabe abgespielt werden können.

Musik leeren*3 ... Löscht alle Musikdateien.

Verbindung

TV-Typ ... Konvertiert das Signal je nach angeschlossenem Fernsehgerät (S. 33).

HDMI-Auflösung ... Wählt die Bildauflösung für die Ausgabe, wenn Sie den Camcorder über ein HDMI-Kabel an ein Fernsehgerät angeschlossen haben.

STRG FÜR HDMI ... Legt fest, ob die Fernbedienung des Fernsehgeräts verwendet werden soll, wenn der Camcorder an ein „BRAVIA“ Sync-kompatibles Fernsehgerät mit dem HDMI-Kabel angeschlossen wird.

USB-Anschluss ... Wählen Sie diese Option, wenn beim Anschluss des Camcorders über USB an eine externe Einheit keine Anleitungen auf dem LCD-Bildschirm erscheinen.

USB-Anschluss-Einstellung ... Legt den Verbindungsmodus fest, wenn der Camcorder an einen Computer oder ein USB-Gerät angeschlossen wird.

USB-LUN-Einstellung ... Richtet den Camcorder für eine verbesserte Kompatibilität einer USB-Verbindung ein, indem einzelne USB-Funktionen eingeschränkt werden.

Allgemeine Einstellungen

Piepton: Legt fest, ob der Camcorder Bestätigungssignale ausgibt.

LCD-Helligkeit: Stellt die Helligkeit des LCD-Bildschirms ein.

Ohre Position*: Zeigt die aktuelle Position auf einer Landkarte an.

Flugzeug-Modus*: Zu verwendende Einstellung, wenn Sie sich an Bord eines Flugzeugs befinden.

GPS-Einstellung*: Empfängt das GPS-Signal.

LCD-Einschaltung: Stellt die Stromversorgung so ein, dass sie automatisch beim Aufklappen des LCD-Bildschirms eingeschaltet wird.

Language Setting: Legt die Anzeigesprache fest (S. 20).

Kalibrierung: Kalibriert den Berührungsbildschirm.

Akku-Info: Zeigt die verbleibende Restladung des Akkus durch eine ungefähre Zeitangabe an.

Strom sparen: Stellt den LCD-Bildschirm und die Stromversorgung so ein, dass sie automatisch abgeschaltet werden.

Initialisieren: Initialisiert alle Einstellungen auf die Standardeinstellungen.

Demo-Modus: Stellt die Wiedergabe des Demofilms über die Funktionen des Camcorders ein.

Uhr-Einstellungen

Datum/Zeiteinstellung: Stellt das Datum und die Uhrzeit ein.

Gebietseinstellung ... Stellt die Zeitverschiebung ein, ohne die Uhr anhalten zu müssen (S. 19).

Autom. Uhreinstlg*1 ....Stellt die Uhr automatisch durch Abruf der Zeitdaten vom GPS-System ein.

Autom. Ber.einstg* ...Korrigiert automatisch Zeitunterschiede durch Abruf der aktuellen Positionsdaten vom GPS-System.

1 HDR-CX410VE/CX430VE/PJ420VE/PJ430V/PJ430VE ² HDR-CX430VE/CX510E/PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E *3 HDR-PJ430/PJ430V

Sonstiges/Index

Fehlersuche

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte S.7

Wenn an Ihrem Camcorder Störungen auftreten, führen Sie folgende Schritte aus.

① Überprüfen Sie die Liste (S. 53 bis 55) und untersuchen Sie ihren Camcorder.

② Trennen Sie die Stromquelle, schreiben Sie sie nach etwa 1 Minute wieder an und schalten Sie den Camcorder ein.

③ Wählen Sie [Installation] → [Allgemeine Einstg.] → [Initialisieren] aus. Wenn Sie [Initialisieren] auswählen, werden alle Einstellungen, einschließlich der Uhrzeit, zurückgesetzt.

④ Wenden Sie sich an ihren Sony- Handler oder den lokalen autorisierten Sony-Kundendienst.

• Abhängig vom Problem *müssen Sie *möglicherweise den aktuellen internen Speicher des Camcorders initialisieren oder 晕 ändern (Modelle mit internem Speicher). In diesem Fall werden die im internen Speicher gespeicherten Daten gelöscht. Sichern Sie daher die Daten im internen Speicher auf ein anderes Speichermedium (Sicherungskopie), bevor Sie den Camcorder zur Reparatur einschicken. Für den Verlust von Daten im internen Speicher übernehmen wir keine Haftung.
• Im Rahmen einer Reparatur müssen wir unter Umständen einen kleinen Teil der Daten im internen Speicher überprüfen, um das Problem einzugrenzen zu können. Ihr Sony-Handler fertigt

von diesen Daten jedoch keine Kopie an und behält sie auch nicht.

• In der „Handycam“ Benutzeranleitung (S. 5) finden Sie ausführliche Informationen zu den Symptomen des Camcorders und im „PlayMemories Home-Hilfetext“ (S. 43) Informationen zum Anschließen des Camcorders an einen Computer.

Der Camcorder lässt sich nicht einschalten.

• Bringen Sie einen geladenen Akku am Camcorder an (S. 16).
• Der Stecker des Netzteils wurde aus der Netzsteckdose gezogen. Stecken Sie den Stecker in die Netzsteckdose (S. 16).

Der Camcorder funktioniert nicht, obwohl er eingeschaltet ist.

• Nach dem Einschalten dauert es einige Sekunden, bis der Camcorder aufnahmebereit ist. Dies ist keine Fehlfunktion.
• Lösen Sie das Netzteil von der Netzsteckdose oder nehmen Sie den Akku ab und schließen Sie das Netzteil bzw. den Akku nach etwa 1 Minute wieder an.

Der Camcorder erwärmt sich.

• Der Camcorder erwärmt sich während des Betriebs. Dies ist keine Fehlfunktion.

Der Camcorder schaltet sich abrupt aus.

• Verwenden Sie das Netzteil (S. 16).
• In der Standardeinstellung schaltet sich der Camcorder selbst aus, wenn ungefähr 2 Minuten lang kein Bedienschritt durchgeführt wird ([Strom sparen]) (S. 51). Oder schalten Sie das Gerät wieder ein. Laden Sie den Akku (S. 16).

Sie drücken START/STOP oder PHOTO, es erfolgt jedoch keine Aufnahme.

• Der Wiedergabebildschirm wird angezeigt. Stoppen Sie die Wiedergabe und wählen Sie [MENU] → [Aufnahme-Modus] → [Film] oder [Foto].
• Der Camcorder zeichnet das soeben aufgenommene Bild auf dem Aufnahmemedium auf. In dieser Zeit ist keine neue Aufnahme möglich.
• Das Aufnahmemedium ist voll. Löschen Sie nicht benötigte Bilder (S. 37). Die Gesamtzahl an Filmszenen oder Fotos übersteigt die Aufnahmekapazität des Camcorders (S. 57, 59). Löschen Sie nicht benötigte Bilder (S. 37).

"PlayMemories Home" kann nicht installiert werden.

• Zur Installation von „PlayMemories Home" ist eine Internetverbindung erforderlich.
• Überprüfen Sie die Computerumgebung bzw. Installationsschritte, die für die Installation von „PlayMemories Home" erforderlich sind.

"PlayMemories Home" funktioniert nicht ordnungsgemäß. - Beenden Sie „PlayMemories Home" und starten Sie den Computer erneut.

Der Camcorder wird nicht vom Computer erkannt.

• Trennen Sie alle USB-Geräte vom USB-Anschluss des Computers, mit Ausnahme von Tastatur, Maus und dem Camcorder.
• Ziehen Sie das eingebaute USB-Kabel vom Computer ab, starten Sie den Computer erneut und verbinden Sie dann Computer und Camcorder wieder in der richtigen Reihenfolge.
• Wenn sowohl das eingebaute USB-Kabel als auch die USB-Buchse des Camcorders gleichzeitig an die externen Geräte angeschlossen sind, trennen Sie das Element, das nicht mit einem Computer verbunden ist.

Anzeige der Selbstdiagnose/ Warnanzeigen

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Wenn Anzeigen auf dem LCD-Bildschirm erscheinen, überprüfen Sie bitte Folgendes. Wenn sich das Problem auch nach einigen Versuchen nicht beheben lässt, wenden Sie sich an Ihren Sony-Händler oder den lokalen autorisierten Sony-Kundendienst. Teilen Sie Ihrem Ansprechpartner sämtliche Nummern des Fehlercodes mit, der mit C oder E beginnt.

Wenn bestimmte Warnanzeigen auf dem Bildschirm angezeigt werden, ist eine Melodie zu hören.

• Der verwendete Akku ist kein „InfoLITHIUM“-Akku (Serie V). Verwenden Sie einen „InfoLITHIUM“-Akku (Serie V) (S. 16).
• Stecken Sie den Gleichstromstecker des Netzteils fest in die Buchse DC IN am Camcorder (S. 16).

C:06:□□

• Der Akku hat sich erhitzt. Tauschen Sie den Akku aus oder bringen Sie ihn an einen kühlen Ort.

C:13:□□ / C:32:□□

• Trennen Sie den Camcorder von der Stromquelle. Schließen Sie die Stromquelle wieder an und bedienen Sie den Camcorder.

E:□□:□□

• Führen Sie die Schritte ab ② auf Seite 53 aus.

• Der Akku ist fast leer.

• Der Akku hat sich erhitzt. Tauschen Sie den Akku aus oder bringen Sie ihn an einen kühlen Ort.

• Es ist keine Speicherkarte eingesetzt (S. 21).
• Wenn die Anzeige blinkt, reicht der freie Speicherplatz nicht für die Aufnahme von Bildern aus. Löschen Sie nicht benötigte Bilder (S. 37) oder formatieren Sie die Speicherkarte, sobald Sie die Bilder auf anderen Medien gespeichert haben (S. 51).
• Möglicherweise ist die Bilddatenbankdatei beschädigt. Überprüfen Sie die Datenbankdatei durch Auswahl von [MENU] → [Installation] → [Modien-Einstlg.] → [Bilddatenb.Dat. Rep.] → das Aufnahmemedium (Modelle mit internem Speicher).

Die Speicherkarte ist beschädigt. - Formatieren Sie die Speicherkarte mit dem Camcorder (S. 51).

• Es ist eine nicht kompatible Speicherkarte eingesetzt (S. 22).

Die Speicherkarte ist schreibgeschützt. - Der Zugriff auf die Speicherkarte wurde auf einem anderen Gerät eingeschränkt.

• Sie halten den Camcorder nicht ruhig genug, so dass es leicht zu Bildverwacklungen kommen kann. Halten Sie den Camcorder bei der Aufnahme fest mit beiden Händen. Beachten Sie jedoch, dass die Warnanzeige zu Kameraerschütterungen nicht ausgeblendet wird.

• Das Aufnahmemedium ist voll.
• Während der Verarbeitung können keine Fotos aufgenommen werden. Warten Sie eine Weile und starten Sie dann die Aufnahme.
• Bei der folgenden Einstellung können während der Filmaufzeichnung keine Fotos aufgenommen werden.
• [AUFN-Modus]: [Höchste Qualität]

Aufnahmedauer von Filmen/Anzahl der aufnehmbaren Fotos

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

"HD" steht für High Definition-Bildqualität und "STD" für Standard-Bildqualität.

Voraussichtliche Aufnahme- und Wiedergabedauer bei den einzelnen Akkus

Aufnahmedauer

Ungefähre verfügbare Zeit bei voll aufgeladenem Akku.

HDR-CX400E/CX410VE/CX430VE/CX510E
Fortlaufende Aufnahmedauer	(Einheit: Minute)
Akker
Bildqualität HD MP4 STD
NP-FV50	150 170 165
(mitgeliefert)

Typische Aufnahmedauer (Einheit: Minute)
Akkeru
Bildqualität HD MP4 STD
NP-FV50	75 85 80
(mitgeliefert)

HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E

Fortlaufende Aufnahmedauer	(Einheit: Minute)
Akker
Bildqualität HD MP4 STD
NP-FV50 (mitgeliefert)	140 155 150

Typische Aufnahmedauer (Einheit: Minute)

Akku
Bildqualität HD MP4 STD
NP-FV50	70 75 75
(mitgeliefert)

• Bei den Angaben der Aufnahmedauer wird davon ausgegangen, dass der Camcorder in High Definition-Bildqualität (HD) mit der Einstellung [AUFN-Modus] für [Standard HQ] aufnimmt. Die typische Aufnahmedauer zeigt die Zeit an, die bei wiederholtem Starten/Stoppen der Aufnahme, dem Wechsel von Aufnahme-Modus und der Nutzung der Zoomfunktion zur Verfügung steht.
• Die angegebenen Werte für die Dauer gelten, wenn der Camcorder bei 25 °C verwendet wird. 10 °C bis 30 °C wird empfohlen. Die Aufnahme- und Wiedergabezeit sind abhängig von den Verwendungsbedingungen des Camcorders kürzer, wenn Sie z. B. den Camcorder bei niedrigen Temperaturen verwenden.

Wiedergabedauer

Ungefähre verfügbare Zeit bei voll aufgeladenem Akku.

HDR-CX400E/CX410VE/CX430VE/CX510E

(Einheit: Minute)

Akku
Bildqualität HD MP4 STD
NP-FV50	240 240 255
(mitgeliefert)

HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/ PJ430VE/PJ510E

(Einheit: Minute)

Akku
Bildqualität HD MP4 STD
NP-FV50	225 225 240
(mitgeliefert)

Voraussichtliche Aufnahmedauer bei Filmen

Internet Speicher (HDR-CX430VE/ CX510E/PJ420E/PJ420VE/PJ430/ PJ430E/PJ430V/PJ430VE/PJ510E)

HDR-PJ420E/PJ420VE

High Definition-Bildqualität (HD) in Stunden (h) und Minuten (min)

Aufnahmehodemus	Aufnahmedauer
	HDR-PJ420E	HDR-PJ420VE
[50p-Qualität PS]/[60p-Qualität PS]	1 h 15 min(1 h 15 min)	1 h(1 h)
[Höchste Quali. FX]	1 h 30 min(1 h 30 min)	1 h 10 min(1 h 10 min)
[Hohe Qualität FH]	2 h(2 h)	1 h 35 min(1 h 35 min)
[Standard HQ]	3 h 35 min(2 h 40 min)	2 h 50 min(2 h 10 min)
[Langzeit LP]	6 h 10 min(5 h 5 min)	5 h(4 h 5 min)

MP4 in h (Stunden) und min (Minuten)

Aufnahmedauer
HDR-PJ420E HDR-PJ420VE
5 h 25 min	4 h 20 min
(5 h 25 min)	(4 h 20 min)

Standard Definition-Bildqualität (STD) in Stunden (h) und Minuten (min)

Aufnahmehodemus	Aufnahmedauer
	HDR-PJ420E	HDR-PJ420VE
[Standard HQ]	3 h 45 min	3 h
	(3 h 25 min)	(2 h 45 min)

HDR-CX430VE/PJ430/PJ430E/PJ430V/PJ430VE

High Definition-Bildqualität (HD) in Stunden (h) und Minuten (min)

Aufnahmehemodus	Aufnahmedauer
	HDR-PJ430/PJ430E	HDR-CX430VE/ PJ430V/PJ430VE
[50p-Qualität PS]/[60p-Qualität PS]	2 h 30 min(2 h 30 min)	2 h 15 min(2 h 15 min)
[Höchste Quali. FX]	3 h(3 h)	2 h 40 min(2 h 40 min)
[Hohe Qualität FH]	4 h 5 min(4 h 5 min)	3 h 40 min(3 h 40 min)
[Standard HQ]	7 h 15 min(5 h 30 min)	6 h 30 min(4 h 55 min)
[Langzeit LP]	12 h 30 min(10 h 15 min)	11 h 15 min(9 h 15 min)

MP4 in h (Stunden) und min (Minuten)

Aufnahmedauer
HDR-PJ430/PJ430E	HDR-CX430VE/PJ430V/ PJ430VE
10 h 55 min	9 h 55 min
(10 h 55 min)	(9 h 55 min)

Standard Definition-Bildqualität (STD) in Stunden (h) und Minuten (min)

Aufnahmehodemus	Aufnahmedauer
	HDR-PJ430/PJ430E	HDR-CX430VE/ PJ430V/PJ430VE
[Standard HQ]	7 h 30 min(6 h 55 min)	6 h 45 min(6 h 15 min)

HDR-CX510E/PJ510E

High Definition-Bildqualität (HD) in Stunden (h) und Minuten (min)

Aufnahmehemodus Aufnahmedauer
[50p-Qualität] / [60p-Qualität]	5 h 10 min (5 h 10 min)
[Höchste	6 h 5 min
Quali. FX]	(6 h 5 min)
Aufnahmehodem Aufnahmedauer
[Hohe QualitätFH]	8 h 15 min(8 h 15 min)
[Standard HQ]	14 h 30 min(11 h)
[Langzeit LP]	25 h 5 min(20 h 40 min)

MP4 in h (Stunden) und min (Minuten)

Aufnahmedauer

22 h (22 h)

Standard Definition-Bildqualität (STD) in Stunden (h) und Minuten (min)

Aufnahmemodus Aufnahmedauer
[Standard HQ]	15 h 5 min (13 h 50 min)

• Wenn Sie die in der Tabelle angegebene maximale Aufnahmedauer voll ausschöpfen möchten, müssen Sie den Demofilm auf dem Camcorder löschen. (Modelle mit internem Speicher)

Speicherkarte

High Definition-Bildqualität (HD) (Einheit: Minute)

Aufnahmehemodus 16 GB 32 GB 64 GB
[50p-Qualität] / [60p-Qualität]	75(75)	150(150)	305(305)
[HöchsteQuali. FX]	85(85)	180(180)	360(360)
[HoheQualität FH]	120(120)	245(245)	490(490)
[StandardHQ]	210(160)	430(325)	865(655)
[LangzeitLP]	370(300)	740(610)	1490(1225)

MP4 (Einheit: Minute)

16 GB 32 GB 64 GB
320	650	1305
(320)	(650)	(1305)

Standard Definition-Bildqualität (STD) (Einheit: Minute)

Aufnahmehodem 16 GB 32 GB 64 GB
[Standard	220	445	895
HQ]	(200)	(410)	(825)

• Bei Verwendung einer Sony-Speicherkarte.

Hinweise

Die Aufnahmedauer kann je nach Aufnahme- und Motivbedingungen sowie den Einstellungen für [AUFN-Modus] und Bildfrequenz (S. 50) variieren. Die in Klammern () angegebene Zahl ist die Mindestaufnahmedauer. - Bei Filmen in High Definition-Bildqualität (HD) können Filme mit maximal 3.999 Szenen aufgenommen werden, und bei Filmen in Standard Definition-Bildqualität (STD) mit maximal 9.999 Szenen. Es können insgesamt maximal 40.000 MP4-Filme und Fotos aufgezeichnet werden. Die maximale kontinuierliche Aufnahmedauer für Filme beträgt etwa 13 Stunden. - Mit dem Format VBR (Variable Bit Rate) passt der Camcorder die Bildqualität automatisch an die Aufnahmeszene an. Durch diese Technologie ergeben sich Schwankungen hinsichtlich der Aufnahmedauer beim Medium. Filme mit schnell bewegten und komplexen Bildern werden mit einer höheren Bitrate aufgenommen, wodurch sich die Gesamtaufnahmedauer verringert.

Voraussichtliche Anzahl aufnehmbarer Fotos

Interner Speicher (HDR-CX430VE/

CX510E/PJ420E/PJ420VE/PJ430/

PJ430E/PJ430V/PJ430VE/PJ510E)

Es können insgesamt maximal 40.000 MP4-

Filme und Fotos aufgezeichnet werden.

Speicherkarte

16:9 8,9M

16 GB 3800

32 GB 7700

64 GB 15000

• Bei Verwendung einer Sony-Speicherkarte. Die angezeigte Anzahl aufnehmbarer Fotos auf der Speicherkarte bezieht sich auf die maximale Bildgröße des Camcorders. Die tatsächliche Anzahl aufnehmbarer Fotos wird während der Aufnahme auf dem LCD-Bildschirm angezeigt (S.71). Die Anzahl der aufnehmbaren Fotos auf der Speicherkarte kann je nach Aufnahmebedingungen variieren.

Hinweise

Die den angegebenen Werten entsprechende Auflösung der Standbilder wird durch die neuartige ClearVid-Pixelmatrix von Sony und das Bildverarbeitungssystem BIONZ von Sony erzielt.

Informationen über Bitrate und Aufnahmepixel

• Bitrate, Pixel und Bildformat jedes Aufnahmemodus für Film (Film und Audio etc.)

Modelle mit dem NTSC-Farbsystem:

• High Definition-Bildqualität (HD):

PS: Max. 28 Mbps 1.920 × 1.080 Pixel/60p,

AVC HD 28 M (PS), 16:9

FX: Max. 24 Mbps 1.920 × 1.080 Pixel/60i oder 1.920 × 1.080 Pixel/24p, AVC HD 24 M (FX), 16:9

FH: Ca. 17 Mbps (Durchschnitt) 1.920 × 1.080 Pixel/60i oder 1.920 × 1.080 Pixel/24p, AVC HD 17 M (FH), 16:9

HQ: Ca. 9 Mbps (Durchschnitt) 1.440 × 1.080 Pixel/60i, AVC HD 9 M (HQ), 16:9

LP: Ca. 5 Mbps (Durchschnitt) 1.440 × 1.080 Pixel/60i, AVC HD 5 M (LP), 16:9

• MP4: Ca. 6 Mbps (Durchschnitt) 1.280 × 720 Pixel/30p, 16:9
• Standard Definition-Bildqualität (STD): HQ: Ca. 9 Mbps (Durchschnitt) 720 × 480 Pixel/60i, STD 9 M (HQ), 16:9/4:3

Modelle mit dem PAL-Farbsystem:

• High Definition-Bildqualität (HD): PS: Max. 28 Mbps 1.920 × 1.080 Pixel/50p, AVC HD 28 M (PS), 16:9 FX: Max. 24 Mbps 1.920 × 1.080 Pixel/50i oder 1.920 × 1.080 Pixel/25p, AVC HD 24 M (FX), 16:9

FH: Ca. 17 Mbps (Durchschnitt) 1.920 × 1.080 Pixel/50i oder 1.920 × 1.080 Pixel/25p, AVC HD 17 M (FH), 16:9 HQ: Ca. 9 Mbps (Durchschnitt) 1.440 × 1.080 Pixel/50i, AVC HD 9 M (HQ), 16:9 LP: Ca. 5 Mbps (Durchschnitt) 1.440 × 1.080 Pixel/50i, AVC HD 5 M (LP), 16:9 - MP4: Ca. 6 Mbps (Durchschnitt) 1.280 × 720 Pixel/25p, 16:9 - Standard Definition-Bildqualität (STD): HQ: Ca. 9 Mbps (Durchschnitt) 720 × 576 Pixel/50i, STD 9 M (HQ), 16:9/4:3

• Fotoaufnahmepixel und Bildformat.
• Fotoaufnahme, Dual-Aufzeichnung: 3.984 × 2.240 Punkte/16:9

2.992 × 2.240 Punkte/4:3

2.816 × 1.584 Punkte/16:9

2.112 × 1.584 Punkte/4:3

1.920 × 1.080 Punkte/16:9

640 × 480 Punkte/4:3

• Aufzeichnen von Fotos aus einem Film: 1.920 × 1.080 Punkte/16:9

640× 360 Punkte/16:9

640× 480 Punkte/4:3

Umgang mit dem Camcorder

Informationen zu Ihrem Camcorder-Modell finden Sie auf der folgenden Seite: Funktionen und Geräte → S.7

Betrieb und Pflege

• Der Camcorder ist nicht staub-, spritzwasser- oder wassergeschützt.
• Halten Sie den Camcorder nicht an den folgenden Teilen und auch nicht an den Buchsenabdeckungen.

Schuhabdeckung LCD-Bildschirm

Akku Eingebautes

• Richten Sie den Camcorder nicht auf die Sonne. Andernfalls kann es zu Fehlfunktionen am Camcorder kommen. Nehmen Sie die Sonne nur bei mäßiger Helligkeit, wie z. B. in der Dämmerung, auf. Lagern und verwenden Sie den Camcorder und das Zubehör nicht an folgenden Orten: - Orte mit extrem hohen oder niedrigen Temperaturen oder hoher Feuchtigkeit. Setzen Sie den Camcorder und das Zubehör nie Temperaturen von über 60°C aus, wie sie z. B. in direktem Sonnenlicht, in der Nähe von Heizungen oder in einem in der Sonne geparkten Auto auftreten können. Andernfalls kann es zu Fehlfunktionen kommen oder Teile können sich verformen.
• In der Nähe von starken Magnetfeldern oder mechanischen Erschütterungen. Andernfalls kann es zu Fehlfunktionen des Camcorders kommen. In der Nähe von starken Radiowellen oder Strahlung. Andernfalls kann der Camcorder möglicherweise nicht richtig aufnehmen.
• In der Nähe von Tuner-Geräten, z. B. Fernsehgeräten oder Radios. Andernfalls kann es zu Interferenzen kommen.
• An Sandstränden oder in staubiger Umgebung. Wenn Sand oder Staub in den Camcorder gelangt, kann es zu Fehlfunktionen kommen. In manchen Fällen kann das Gerät irreparabel beschädigt werden. In Fensternähe oder im Freien, wo der LCD-Bildschirm oder das Objektiv direktem Sonnenlicht ausgesetzt ist. Dies kann den LCD-Bildschirm beschädigen.
• Verwenden Sie für den Betrieb mit Gleich- oder Netzstrom das in dieser Bedienungsanleitung empfohlene Zubehör. Schützen Sie den Camcorder vor Nässe, wie z.B. von Regen oder Meerwasser. Wenn der Camcorder nass wird, kann es zu Fehlfunktionen kommen. In manchen Fällen kann das Gerät irreparabel beschädigt werden.
• Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie den Camcorder von der Netzsteckdose und lassen Sie ihn von Ihrem Sony-Händler überprüfen, bevor Sie ihn weiterverwenden.
• Gehen Sie sorgsam mit dem Gerät um, zerlegen und modifizieren Sie es nicht und schützen Sie es vor Stößen. Lassen Sie es nicht fallen und treten Sie nicht darauf. Bitte behandeln Sie das Objektiv mit besonderer Sorgfalt.
• Achten Sie darauf, dass der LCD-Bildschirm geschlossen bleibt, wenn Sie den Camcorder nicht benutzen.
• Verwenden Sie den Camcorder nicht, wenn er in ein Objekt, wie z. B. ein Handtuch, eingewickelt ist.
• Ziehen Sie zum Lösen des Netzkabels immer am Stecker und nicht am Kabel.
• Achten Sie darauf, das Netzkabel nicht zu beschädigen. Stellen Sie beispielsweise keine schweren Gegenstände darauf.
• Verformte oder beschädigte Akkus dürfen nicht verwendet werden.
• Halten Sie die Metallkontakte sauber.
• Wenn die Batterieflüssigkeit ausgelaufen ist, ergreifen Sie folgende Maßnahmen:

Wenden Sie sich an den lokalen autorisierten Sony-Kundendienst. - Waschen Sie die Flüssigkeit ab, falls sie mit der Haut in Berührung gekommen ist. - Wenn die Flüssigkeit in Ihre Augen gelangt ist, waschen Sie sie mit viel Wasser aus und konsultieren Sie einen Arzt.

Wenn Sie den Camcorder lange Zeit nicht benutzen

• Damit der Camcorder möglichst lange in einem optimalen Zustand bleibt, schalten Sie ihn etwa einmal im Monat ein und nehmen Bilder auf und geben sie wieder.
• Entladen Sie den Akku vollständig, bevor Sie ihn aufbewahren.

Hinweis zur Temperatur von Camcorder/Akku

• Wenn der Camcorder oder Akku sehr heiß oder kalt wird, ist die Aufnahme oder Wiedergabe mit dem Camcorder aufgrund der Schutzfunktionen des Camcorders, die in solchen Fällen aktiviert werden, unter Umständen nicht mehr möglich. In diesem Fall erscheint eine Anzeige auf dem LCD-Bildschirm.

Hinweise zum Laden über das USB-Kabel

• Ein Aufladen ist möglicherweise nicht bei allen Computern möglich.
• Wenn Sie den Camcorder an einen Laptop anschließen, der selbst nicht an eine Stromquelle angeschlossen ist, entlädt sich der Akku des Laptops während dieses Vorgangs. Vermeiden Sie eine derartige Verbindung zwischen Camcorder und Computer.
• Der ordnungsgemäße Ladevorgang kann bei Computern, die selbst zusammengestellt oder baulich in irgendeiner Form verändert wurden, sowie bei einem USB-Hub nicht gewährleistet werden. Je nach USB-Gerät, das in Verbindung mit dem Camcorder genutzt wird, kann es vorkommen, dass der Camcorder nicht ordnungsgemäß funktioniert.

Wenn der Camcorder mit einem Computer oder sonstigem Zubehör verbunden ist

• Versuchen Sie nicht, das Aufnahmemedium des Camcorders mithilfe eines Computers zu formatieren. Andernfalls funktioniert der Camcorder möglicherweise nicht mehr ordnungsgemäß.
• Wenn Sie den Camcorder über Datenübertragungskabel an ein anderes Gerät anschließen, achten Sie darauf, den Stecker richtig einzustecken. Wenn Sie den Stecker mit Gewalt einstecken, wird der Anschluss beschädigt und es kann zu einer Fehlfunktion des Camcorders kommen.
• Wenn der Camcorder über einen USB-Anschluss mit anderen Geräten verbunden und der Camcorder eingeschaltet ist, klappen Sie den LCD-Bildschirmträger nicht zu. Andernfalls können die aufgenommenen Bilddaten verloren gehen.

Hinweise zu optionalem Zubehör

• Es wird empfohlen, ausschließlich Originalzubehör von Sony zu verwenden.
• Das Originalzubehör von Sony ist möglicherweise nicht in allen Ländern/Regionen erhältlich.

Multi-Interface-Schuh

• Bei der Verwendung eines dedizierten Mikrofons oder tragbarer Lautsprecher werden diese entsprechend dem Betriebszustand des Camcorders ein- oder ausgeschaltet.
• Weitere Informationen finden Sie in der mitgelieferten Bedienungsanleitung zum jeweiligen Zubehör. Um ein Zubehörteil anzubringen, befestigen Sie das Zubehörteil am Multi-Interface-Schuh, indem Sie es nach unten drücken und bis zum Anschlag einschieben.
• Wenn beim Aufnehmen von Filmen ein externer Blitz (gesondert erhältlich) am Zubehörschuh angebracht ist, schalten Sie den externen Blitz aus, da das Geräusch beim Laden des Blitzes sonst möglicherweise mit aufgenommen wird.
• Wenn ein externes Mikrofon (gesondert erhältlich) angeschlossen ist, hat es Vorrang vor dem eingebauten Mikrofon.

Hinweise zur Handhabung des LCD-Bildschirms

• Wenn Fingerabdrücke, Handcreme usw. auf den LCD-Bildschirm gelangen, kann sich die Beschichtung des LCD-Bildschirms leicht lösen. Wischen Sie diese so schnell wie möglich ab.
• Wenn Sie den LCD-Bildschirm zu stark mit einem Tuch usw. abwischen, kann die Beschichtung des LCD-Bildschirms verkratzen.
• Wenn der LCD-Bildschirm durch Fingerabdrücke oder Staub verschmutzt wird, entfernen Sie diese vorsichtig vom Bildschirm und reinigen Sie ihn dann mit einem weichen Tuch usw.

LCD-Bildschirm

• Drücken Sie nicht zu stark auf den LCD-Bildschirm. Andernfalls können Farbunregelmäßigkeiten und andere Schäden auftreten.
• Wenn Sie den Camcorder in einer kalten Umgebung benutzen, kann ein Störbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion.
• Beim Betrieb des Camcorders kann sich die Rückseite des LCD-Bildschirms erwärmen. Dies ist keine Fehlfunktion.

So reinigen Sie das Gehäuse und die Projektorlinse (Modelle mit einem Projektor)

• Wischen Sie das Gehäuse und die Linse vorsichtig mit einem weichen Tuch wie z. B. einem Reinigungstuch oder Brillenreinigungstuch ab.
• Wenn das Gehäuse und die Projektorlinse des Camcorders verschmutzt sind, reinigen Sie das Camcordergehäuse und die Linse mit einem weichen Tuch, das Sie leicht mit Wasser angefeuchtet haben. Wischen Sie das Gehäuse und die Projektorlinse anschließend mit einem weichen Tuch trocken.
• Vermeiden Sie Folgendes, um das Gehäuse nicht zu verformen, die Oberfläche nicht zu beschädigen oder die Linse zu verkratzen:
• Verwenden Sie keine Chemikalien wie Verdünner, Benzin, Alkohol, keine chemisch imprägnierten Reinigungstücher, keine Insektenabwehrmittel, keine Insektizide und keine Sonnenschutzmittel
• Berühren Sie den Camcorder nicht mit den offen genannten Substanzen an den Händen
• Achten Sie darauf, dass der Camcorder nicht längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt

Pflege und Aufbewahrung des Objektivs

• Wischen Sie die Objektivlinse in folgenden Fällen mit einem weichen Tuch sauber:
• Wenn sich Fingerabdrücke auf der Objektivlinse befinden

- In heißer oder feuchter Umgebung - Wenn das Objektiv in salzhaltiger Umgebung, wie z. B. am Meer, verwendet wird

• Bewahren Sie das Objektiv an einem Ort mit guter Luftzirkulation und möglichst wenig Staub oder Schmutz auf.
• Damit sich kein Schimmel bilden kann, reinigen Sie das Objektiv regelmäßig und lagern Sie es wie oben beschrieben.

Laden des werkseitig installierten Akkus

Der Camcorder ist mit einem werkseitig installierten Akku ausgestattet, der dafür sorgt, dass Datum, Uhrzeit und andere Einstellungen gespeichert bleiben, auch wenn der LCD-Bildschirm zugeklappt wird. Der werkseitig installierte Akku wird immer geladen, solange der Camcorder über das Netzteil an eine Netzsteckdose angeschlossen oder der Akku am Camcorder angebracht ist. Nach etwa 3 Monaten ist er vollständig entladen, wenn Sie den Camcorder in dieser Zeit gar nicht verwendet haben. Laden Sie den eingesetzten Akku, bevor Sie den Camcorder verwenden.

Wenn der eingesetzte Akku nicht geladen ist, wirkt sich dies allerdings nicht auf die Camcorder-Bedienung mit Ausnahme des Aufnahmedatums aus.

So laden Sie den werkseitig installierten Akku

Schließen Sie den Camcorder mit dem mitgelieferten Netzteil an eine Netzsteckdose an und setzen Sie ihn ausgeschaltet (LCD-Bildschirm zugeklappt) mehr als 24 Stunden stehen.

Hinweis zum Entsorgen/Weitergeben des Camcorders (Modelle mit internem Speicher)

Selbst wenn Sie alle Filme und Standbilder löschen oder die Funktion [Formatieren] (S. 51) ausführen, sind die Daten im internen Speicher unter Umständen immer noch teilweise vorhanden. Es empfiehlt sich, dass Sie [MENU] → [Installation] → [Medien-Einstlg.] → [Formatieren] → [Leeren] auswählen, um eine Wiederherstellung Ihrer Daten unmöglich zu machen.

Technische Daten

System

Signalformat:

NTSC-Farbe, EIA-Normen (HDR-PJ430/

PJ430V)

PAL-Farbe, CCIR-Normen (HDR-CX400E/

CX410VE/CX430VE/CX510E/PJ420E/

PJ420VE/PJ430E/PJ430VE/PJ510E)

HD-TV

Filmaufnahmeformat:

AVCHD (AVCHD-Format Ver.2.0

kompatibel):

Video: MPEG-4 AVC/H.264

Audio: Dolby Digital 2-Kanäle/5,1-Kanäle

Dolby Digital 5.1 Creator*1

MPEG-2 PS:

Video: MPEG-2 (Video)

Audio: Dolby Digital 2-Kanäle/5,1-Kanäle

Dolby Digital 5.1 Creator*

MP4:

Video: MPEG-4 AVC/H.264

Audio: MPEG-4 AAC-LC 2-Kanal

*1 Hergestellt unter Lizenz von Dolby

Laboratories.

Fotodateiformat:

Kompatibel mit DCF Ver.2.0

Kompatibel mit Exif Ver.2.3

Kompatibel mit MPF Baseline

Aufnahmemedien (Film/Foto):

Internetspeicher

SD-Karte (Klasse 4 oder schneller)

Dem Benutzer zur Verfügung stehende

Kapazität (Näherungswerte)

HDR-PJ420E: 15,5 GB ^a3

HDR-PJ420VE: 12,5 GB

HDR-CX430VE/PJ430V/PJ430VE: 28,1 GB

HDR-PJ430/PJ430E: 31,1 GB*3

HDR-CX510E/PJ510E: 62,4 GB*3

*2 1 GB entspricht 1 Milliarde Bytes,

2,8 GB werden für die vorinstallierte Karte und ein weiterer Teil für

Datumverwaltungsfunktionen verwendet.

Nur der vorinstallierte Demo-Film kann gelöscht werden.

*3 1 GB entspricht 1 Milliarde Bytes, wovon ein Teil für die Systemverwaltung und/oder Anwendungsdateien genutzt wird. Nur der vorinstallierte Demo-Film kann gelöscht werden.

Bildwandler:

4,6 mm (Typ 1/3,91) CMOS-Sensor

Aufnahmepixel (Foto, 16:9):

Max. 8,9 Megapixel (3984 x 2240)*4

Insgesamt: Ca. 5 430 000 Pixel

Effektiv (Film, 16:9)*5:

Ca. 2 230 000 Pixel

Effektiv (Foto, 16:9):

Ca. 2 230 000 Pixel

Effektiv (Foto, 4:3):

Ca. 1 670 000 Pixel

Objektiv:

G-Objektiv

30× (optisch)*5, 55× (erweitert während der

Filmaufnahme)*6, 350× (digital)

Filterdurchmesser: 46 mm

37 mm (wenn der Reduzierung angebracht ist)

F1,8 - F4,0

Brennweite:

f = 1,9 mm ~ 57,0 mm

Dies entspräche den Werten einer 35-mm-

Kleinbildkamera

Bei Filmen: 26,8 mm bis 804,0 mm (16:9)

Bei Fotos: 26,8 mm bis 804,0 mm (16:9)

Farbtemperatur: [Auto], [Ein-Tasten-Druck],

[Innen], [Außen]

Mindestbeleuchtungsstärke:

6 lx (Lux) (in der Standardeinstellung,

Verschlusszeit 1/30 Sekunde (HDR-PJ430/

PJ430V) oder 1/25 Sekunde (HDR-CX400E/

CX410VE/CX430VE/CX510E/PJ420E/

PJ420VE/PJ430E/PJ430VE/PJ510E))

3 lx (Lux) ([Low Lux] ist auf [Ein] gestellt,

Verschlusszeit 1/30 Sekunde (HDR-PJ430/

PJ430V) oder 1/25 Sekunde (HDR-CX400E/

CX410VE/CX430VE/CX510E/PJ420E/

PJ420VE/PJ430E/PJ430VE/PJ510E))

*4 Die den angegebenen Werten entsprechende Auflösung der Standbilder wird durch die neuartige Pixelmatrix des ClearVid und des Bildverarbeitungssystems (BIONZ) von Sony erzielt.

• [SteadyShot] ist auf [Standard] oder [Aus] gestellt.

*6 [SteadyShot] ist auf [Aktiv] gestellt.

Ein-/Ausgangsanschlussse

Buchse HDMI OUT: HDMI-Mikroanschluss

Buchse PROJECTOR IN (HDR-PJ420E/PJ420VE/

PJ430/PJ430E/PJ430V/PJ430VE/PJ510E):

HDMI-Mikroanschluss

MIC-Eingangsbuchse: Stereo-Minibuchse (Φ 3,5 mm)

Kopfhörerbuchse: Stereo-Minibuchse (Φ 3,5 mm)

Buchse USB: Typ A (eingebautes USB)

Multi/Micro-USB-Buchse*

* Unterstützt Micro-USB-kompatible Geräte.

• Der USB-Anschluss dient nur zur Ausgabe (HDR-CX400E/CX410VE/CX430VE/CX510E/ PJ420E/PJ420VE/PJ430E/PJ430VE/PJ510E).

LCD-Bildschirm

Bild: 7,5 cm (Typ 3,0, Bildformat 16:9)

Gesamtzahl der Pixel:

230 400 (960× 240)

Projektor (HDR-PJ420E/PJ420VE/PJ430/ PJ430E/PJ430V/PJ430VE/PJ510E)

Projektionstyp: DLP

Lichtquelle: LED (R/G/B)

Fokus: Manuell

Projektionsabstand: Mindestens 0,5m

Kontrastverhältnis: 1500:1

Auflösung (Ausgabe): nHD (640× 360)

Fortlaufende Projektdauer (bei Verwendung des mitgelieferten Akkus): ca. 1 h 40 min.

Allgemeines

Betriebsspannung: 6,8 V/7,2 V Gleichstrom (Akku) 8,4 V Gleichstrom (Netzteil)

USB-Ladevorgang: 5 V Gleichstrom, 500mA/ 1,5 A

Durchschnittliche Leistungsaufnahme: Während der Kameraaufnahme mit dem LCD-Bildschirm bei normaler Helligkeit: HDR-CX400E/CX410VE/CX430VE/CX510E HD: 2,5 W MP4: 2,2 W STD: 2,3 W HDR-PJ420E/PJ420VE/PJ430/PJ430E/ PJ430V/PJ430VE/PJ510E HD: 2,7 W MP4: 2,4 W STD: 2,5 W

Betriebstemperatur: 0°C bis 40°C

Lagertemperatur: -20°C bis +60°C

Abmessungen (Näherungswerte): HDR-CX400E/CX410VE/CX430VE/CX510E: 58mm× 66mm× 121mm (B / H / T) einschließlich vorstehender Teile 58mm× 66mm× 127,5mm (B / H / T) einschließlich vorstehender Teile und mit angebrachtem Akku, der im Lieferumfang enthalten ist

HDR-PJ420E/PJ420VE/PJ430/PJ430E/ PJ430V/PJ430VE/PJ510E:

61,5mm× 66mm× 121mm(B / H / T)

einschließlich vorstehender Teile

61,5mm× 66mm× 127,5mm (B / H / T)

einschließlich vorstehender Teile und mit angebrachtem Akku, der im Lieferumfang enthalten ist

Gewicht (Näherungswerte):

HDR-CX400E/CX510E:

315 g nur Hauptgerät

370g mit Akku, der im Lieferumfang enthalten ist

HDR-CX410VE/CX430VE:

320g nur Hauptgerät

375g mit Akku, der im Lieferumfang enthalten ist

HDR-PJ420E/PJ430/PJ430E/PJ510E:

340 g nur Hauptgerät

395 g mit Akku, der im Lieferumfang enthalten ist

HDR-PJ420VE/PJ430V/PJ430VE:

345 g nur Hauptgerät

400 g mit Akku, der im Lieferumfang enthalten ist

Netzteil AC-L200C/AC-L200D

Betriebsspannung: 100 V - 240 V Wechselstrom, 50 Hz / 60 Hz

Stromaufnahme: 0,35 A - 0,18 A

Leistungsaufnahme: 18 W

Ausgangsspannung: 8,4 V Gleichstrom*

Betriebstemperatur: 0 °C bis 40 °C

Lagertemperatur: -20 °C bis +60 °C

Abmessungen (Näherungswerte): 48 mm × 29 mm × 81 mm (B/H/T) ohne vorstehende Teile

Gewicht (Näherungswerte): 150 g ohne Netzkabel

• Weitere technische Daten finden Sie auf dem Aufkleber am Netzteil.

Akku NP-FV50

Maximale Ausgangsspannung: 8,4 V Gleichstrom

Ausgangsspannung: 6,8 V Gleichstrom

Maximale Ladespannung: 8,4 V Gleichstrom

Maximaler Ladestrom: 2,1 A

Kapazität

Design und Spezifikationen des Camcorders und des Zubehörs unterliegen unangekündigten Änderungen.

Hinweise zu den Markenzeichen

Handycam und Handycam sind eingetragene Markenzeichen der Sony Corporation. - AVCHD, AVCHD Progressive und die Schriftzüge AVCHD und AVCHD Progressive sind Markenzeichen der Panasonic Corporation und der Sony Corporation. Memory Stick, Memory Stick Duo, Memory Stick PRO Duo, Memory Stick PRO-HG Duo, Memory Stick XC-HG Duo, MagicGate, MagicGate Memory Stick und MagicGate Memory Stick Duo sind Markenzeichen oder eingetragene Markenzeichen von Sony Corporation. InfoLITHIUM ist ein Markenzeichen der Sony Corporation. x.v.Color und x.v.Color sind Markenzeichen der Sony Corporation. BIONZ ist ein Markenzeichen der Sony Corporation. BRAVIA ist ein Markenzeichen der Sony Corporation. Blu-ray Disc und Blu-ray sind Markenzeichen der Blu-ray Disc Association. Dolby und das double-D-Symbol sind Markenzeichen von Dolby Laboratories. Die Begriffe HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenzeichen oder eingetragene Markenzeichen der HDMI Licensing LLC in den USA und anderen Ländern. Microsoft, Windows, Windows Vista und DirectX sind Markenzeichen oder eingetragene Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern. Mac und Mac OS sind eingetragene Markenzeichen der Apple Inc. in den USA und anderen Ländern. Intel, Intel Core und Pentium sind Markenzeichen oder eingetragene Markenzeichen der Intel Corporation oder ihrer Tochtergesellschaften in den USA und anderen Ländern. PlayStation ist ein eingetragenes Markenzeichen der Sony Computer Entertainment Inc.

• NAVTEQ und das NAVTEQ Maps-Logo sind in den USA und anderen Ländern Markenzeichen von NAVTEQ.
• Das SDXC-Logo ist ein Markenzeichen der SD-3C, LLC.
• MultiMediaCard ist ein Markenzeichen der MultiMediaCard Association.
• Facebook und das „f“-Logo sind Markenzeichen oder eingetragene Markenzeichen von Facebook, Inc. YouTube und das YouTube-Logo sind Markenzeichen oder eingetragene Markenzeichen von Google Inc.

Alle anderen in diesem Dokument erwähnten Produktnamen können Markenzeichen oder eingetragene Markenzeichen der jeweiligen Eigentümer sein. In diesem Handbuch sind die Markenzeichen und eingetragenen Markenzeichen nicht überall ausdrücklich durch TM und ® gekennzeichnet.

Nutzen Sie außerdem die vielfältigen

Möglichkeiten der PlayStation 3, indem Sie die entsprechende Anwendung für PlayStation 3 aus dem PlayStation Store herunterladen (falls verfügbar).

Damit Sie die Anwendung für PlayStation 3 nutzen können, müssen Sie über ein PlayStation Network-Konto verfügen und die Anwendung herunterladen.

Erhältlich in Regionen, in denen PlayStation Store angeboten wird.

ENDBENUTZER-LIZENZVEREINBARUNG ZU DEN KARTENDATEN FÜR VIDEOKAMERAPRODUKTE

(Modelle mit GPS)

DIE FOLGENDE VEREINBARUNG IST VOR DER VERWENDUNG DIESER SOFTWARE GRÜNDLICH DURCHZULESEN!

WICHTIG - GRÜNDLICH DURCHLESEN: Diese Endbenutzer-Lizenzvereinbarung (LIZENZ) ist eine rechtswirksame Vereinbarung zwischen Ihnen und der Sony Corporation (SONY), dem Lizenzgeber der in Ihrer Videokamera (PRODUKT) enthaltenen Kartendaten. Solche Kartendaten, einschließlich späterer Aktualisierungen und Upgrades, werden in dieser Vereinbarung als SOFTWARE bezeichnet. Diese LIZENZ gilt nur für die SOFTWARE. Sie dürfen die SOFTWARE nur in Verbindung mit der Nutzung des PRODUKTS verwenden. Durch Betätigung der Taste „ICH STIMME ZU" auf dem Bildschirm des PRODUKTS in Verbindung mit dieser Lizenz erklären Sie sich an die Bedingungen dieser LIZENZ gebunden. Wenn Sie den Bedingungen dieser LIZENZ nicht zustimmen, ist SONY nicht bereit, Ihnen die SOFTWARE zu lizenzieren. In einem solchen Fall ist die SOFTWARE nicht verfügbar und Sie dürfen die SOFTWARE nicht verwenden.

SOFTWARELIZENZ

Die SOFTWARE ist durch Urheberrechtsgesetze und internationale Abkommen über den Urheberschutz sowie andere Gesetze und Abkommen zum Schutz des geistigen Eigentums geschützt. Die SOFTWARE wird lizenziert, nicht verkauft.

LIZENZERTEILUNG

Diese LIZENZ räumt Ihnen folgende, nicht exklusive Rechte ein:

SOFTWARE: Sie dürfen die SOFTWARE auf einer Einheit des PRODUKTS verwenden.

Nutzung: Sie können die SOFTWARE für ihren eigenen Gebrauch nutzen.

BESCHREIBUNG ANDERER RECHTE UND EINSCHRÄNKUNGEN

Einschränkungen: Sie dürfen keinen Teil der SOFTWARE in irgendeiner Form für einen anderen als den ausdrücklich in dieser LIZENZ erlaubten Zweck übertragen oder verteilen. Sie dürfen die SOFTWARE nur mit dem PRODUKT und nicht mit anderen Geräten, Systemen oder Anwendungen

nutzen. Außer dies wird anders in dieser LIZENZ angegeben, dürfen Sie die SOFTWARE nicht getrennt von dem PRODUKT (ganz oder teilweise, einschließlich, aber nicht beschränkt auf Reproduktionen, Ausgaben oder Auszüge oder sonstige derartige Arbeiten in jeglicher Form) für Vermietungs- oder Leasingzwecke, egal ob mit oder ohne Lizenzgebühr, nutzen bzw. Dritten eine solche Nutzung gestatten. Einige Rechtssysteme erlauben die Einschränkung solcher Rechte nicht. In diesem Fall gelten die obigen Einschränkungen möglicherweise nicht für Sie.

Beschränkung hinsichtlich Rückentwicklung (Reverse Engineering), Dekompilierung und Disassemblierung. Sie dürfen die SOFTWARE (i) nicht aus dem PRODUKT auslesen, sie (ii) weder ganz noch teilweise reproduzieren, kopieren, modifizieren, portieren, übersetzen oder Arbeiten erstellen, die aus ihr abgeleitet sind oder (iii) die SOFTWARE durch irgendwelche Mittel, ganz oder teilweise für irgendeinen Zweck zurückentwickeln, dekomplieren oder disassemblieren. Einige Rechtssysteme erlauben die Beschränkung solcher Rechte nicht. In diesem Fall gelten die obigen Beschränkungen möglicherweise nicht für Sie.

Markenzeichen und Copyright-Vermerke: Sie dürfen Markenzeichen oder Copyright-Vermerke zur SOFTWARE nicht entfernen, verändern, verbergen oder unleserlich machen.

Datendateien: Die SOFTWARE kann automatisch Datendateien für die Verwendung in der SOFTWARE erstellen. Alle diese Datendateien werden als Teil der SOFTWARE angegeben.

SOFTWARE-Übertragung: Sie können alle Ihre Rechte unter dieser LIZENZ nur als Teil eines Verkaufs oder einer Übertragung des PRODUKTS dauerhaft übertragen, vorausgesetzt Sie behalten keine Kopien der SOFTWARE, übertragen die gesamte SOFTWARE (einschließlich aller Kopien (nur wenn das Kopieren unter dem Abschnitt „Beschränkung bezüglich Rückentwicklung (Reverse Engineering), Dekompilierung und Disassemblierung“ oben zulässig ist), Komponententeile, Medien und Druckmaterial, aller Versionen und Upgrades der SOFTWARE und dieser LIZENZ) und der Empfänger stimmt den Bedingungen dieser LIZENZ zu.

Kündigung: Unbeschadet anderer Rechte kann SONY diese LIZENZ kündigen, wenn Sie die Bedingungen dieser LIZENZ nicht erfüllen. In einem solchen Fall dürfen Sie die SOFTWARE und alle ihre Komponententeile nicht weiter nutzen. Die Bestimmungen in den Abschnitten „COPYRIGHT“, „HOCHRISKANTE AKTIVITÄTEN“, „AUSSCHLUSS DER GEWAHRLEISTUNG IN BEZUG AUF DIE SOFTWARE“, „HAFTUNGSBESCHRÄNKUNG“, „EXPORTVERBOT“, „TRENNBARKEIT“ und „GELTENDES RECHT UND GERICHTSBARKEIT“, im Paragraph „Geheimhaltung“ dieses Abschnitts und dieser Paragraph dieser LIZENZ gelten auch nach

Ablauf oder Kündigung dieser LIZENZ weiter.

Verschwiegenheitspflicht: Sie stimmen zu, dass Sie die in der SOFTWARE enthaltenen Informationen, die nicht öffentlich bekannt sind, für sich behalten und solche Informationen nicht ohne vorherige Zustimmung von SONY anderen offenbaren.

COPYRIGHT

Alle Eigentums- und Urheberrechte an der SOFTWARE (einschließlich, aber nicht beschränkt auf Kartendaten, Bilder, Fotos, Animation, Video, Audio, Musik, Text und Applets, die in der SOFTWARE enthalten sind) und an den Kopien der SOFTWARE liegen bei SONY, SONYs Lizenzgebern und Lieferanten und deren entsprechenden Tochtergesellschaften (solche Lizenzgeber und Lieferanten für SONY werden zusammen mit ihren entsprechenden Tochtergesellschaften nachfolgend gemeinsam „SONYs Lizenzgeber" genannt). Alle Rechte, die nicht explizit unter dieser LIZENZ gewährt werden, sind SONY oder SONYs Lizenzgebern vorbehalten.

HOCHRISIKO-AKTIVITÄTEN

Die SOFTWARE ist nicht fehlertolerant und nicht für die Nutzung in gefährlichen Umgebungen entwickelt, hergestellt oder gedacht, die einen störungsfreien Betrieb erfordern, z. B. beim Betrieb von Nuklearanlagen, Flugnavigations- oder Kommunikationssystemen, Flugsicherungssystemen, lebenserhaltenden Maschinen oder Waffenkontrollsystemen, bei denen ein Versagen der SOFTWARE zu Todesfällen, Verletzungen oder schweren Sach- und Umweltschäden führen könnte ("Hochrisiko-Aktivitäten"). SONY, seine Tochtergesellschaften, deren entsprechende Lieferanten sowie SONYs Lizenzgeber schließen insbesondere jegliche ausdrückliche oder konkludente Garantie für die Eignung für Hochrisiko-Aktivitäten aus.

AUSSCHLUSS DER GEWÄHRLEISTUNG IN BEZUG AUF DIE SOFTWARE

Sie erkennen ausdrücklich an und stimmen zu, dass Sie die SOFTWARE auf eigene Gefahr nutzen. Die SOFTWARE wird entsprechend dem aktuellen Entwicklungsstand und ohne jegliche Gewährleistung bereitgestellt und SONY, seine Tochtergesellschaften und deren entsprechende Lieferanten sowie SONYs Lizenzgeber (in diesem Abschnitt werden SONY, seine Tochtergesellschaften und deren entsprechende Lieferanten sowie SONYs Lizenzgeber gemeinsam als „SONY" bezeichnet) SCHLIESSEN ALLE AUSDRÜCKLICHEN UND STILLSCHWEIGENDEN GARANTIEN UND BEDINGUNGEN AUS, DIE SICH AUFGRUND VON GESETZEN ODER ANDERWEITIGEN BESTIMMUNGEN ERGEBEN, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF

STILLSCHWEIGENDE GARANTIEN UND BESTIMMUNGEN BEZÜGLICH QUALITÄT, NICHTVERLETZUNG VON SCHUTZRECHTEN, HANDELSTAUGLICHKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. SONY GARANTIERT NICHT, DASS DIE IN DER SOFTWARE ENTHALTENEN FUNKTIONEN IHRE ANFORDERUNGEN ERFÜLLEN ODER DASS DER BETRIEB DER SOFTWARE NICHT UNTERBROCHEN WIRD ODER FEHLERFREI IST. SONY GARANTIERT NICHT BZW. MACHT KEINE ZUSICHERUNGEN IN BEZUG AUF NUTZUNG, UNMÖGLICHKEIT DER NUTZUNG ODER ERGEBNISSE DER NUTZUNG DER SOFTWARE SOWIE HINSICHTLICH IHRER RICHTIGKEIT, GENAUIGKEIT, ZUVERLÄSSIGKEIT ODER SONSTIGER EIGENSCHAFTEN. MANCHE RECHTSSYSTEME ERLAUBEN DEN AUSSCHLUSS VON STILLSCHWEIGENDEN GARANTIEN NICHT; IN SOLCHEN FÄLLEN GELTEN DIE OBEN GENANNTEN AUSSCHLÜSSE FÜR SIE EVENTUELL NICHT.

Sie verstehen ausdrücklich, dass die Daten in der SOFTWARE wegen des Zeitablaufs, veränderter Umstände, verwendeter Quellen und der Art der Erfassung von umfangreichen geografischen Daten ungenaue oder unvollständige Informationen enthalten können, die jeweils zu falschen Ergebnissen führen können.

HAFTUNGSBESCHRÄNKUNG

IN DIESEM ABSCHNITT WERDEN, SOWEIT ES GESETZLICH ZULÄSSIG IST, SONY, SEINE TOCHTERGESELLSCHAFTEN, SEINE UND DEREN ENTSPRECHENDEN LIEFERANTEN SOWIE SONYS LIZENZGEBER GEMEINSAM ALS „SONY“ BEZEICHNET. SONY HAFTET WEDER FÜR ANSPRÜCHE, FORDERUNGEN UND KLAGEN, UNABHÄNGIG VON DER ART DES GRUNDES FÜR DEN ANSPRUCH, DIE FORDERUNG ODER KLAGE, MIT DENEN EIN UNMITTELBARER ODER MITTELBARER VERLUST ODER SCHADENSERSATZ GELTEND GEMACHT WIRD, DER AUS DER NUTZUNG ODER DEM BESITZ DER SOFTWARE RESULTIERT; NOCH FÜR ENTGANGENEN GEWINN, ERTRAG, VERTRÄGE ODER EINSPARUNGEN ODER JEGLICHE ANDERE UNMITTELBARE UND MITTELBARE, NEBEN-, FOLGE- ODER SONDERSCHÄDEN, DIE SICH AUS DER NUTZUNG ODER UNMÖGLICHKEIT DER NUTZUNG DER SOFTWARE, EINEM MANGEL IN DER SOFTWARE ODER DER VERLETZUNG DER BEDINGUNGEN ERGEBEN, SEI ES IN EINER KLAGE WEGEN VERTRAG ODER UNERLAUBTER HANDLUNG ODER AUFGRUND EINER GEWÄHRLEISTUNG, AUCH WENN SONY AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE, AUSSER IM FALL EINER GROBEN FAHRLÄSSIGKEIT ODER

EINES VORSATZES SEITENS SONY ODER BEI TOD ODER VERLETZUNG UND BEI SCHÄDEN AUFGRUND DER MANGELHAFTIGKEIT DES PRODUKTS. IN JEDEM FALL, MIT AUSNAHME DER OBEN GENANNTEN AUSNAHMEN, IST DIE GESAMTHAFTUNG VON SONY UNTER JEDER BESTIMMUNG DIESER LIZENZ AUF DEN BETRAG BEGRENZT, DER ZUORDNUNGSFÄHIG TATSÄCHLICH FÜR DIE SOFTWARE BEZAHLT WURDE. MANCHE RECHTSSYSTEME ERLAUBEN DEN AUSSCHLUSS ODER DIE BESCHRÄNKUNG VON FOLGE- ODER NEBENSCHÄDEN NICHT, SO DASS DER OBIGE AUSSCHLUSS ODER DIE OBIGE BESCHRÄNKUNG EVENTUELL NICHT AUF SIE ZUTRIFFT.

EXPORTVERBOT

SIE ERKENNEN AN, DASS DIE NUTZUNG DER SOFTWARE IN MANCHEN LÄNDERN, REGIONEN, BEREICHEN ODER EINRICHTUNGEN ODER DIE AUSFUHR DER PRODUKTE AUS DEM LAND, IN DEM SOLCHE PRODUKTE ZUM VERKAUF BESTIMMT SIND, BESCHRÄNKT ODER VERBOTEN SEIN KANN. SIE WILLIGEN EIN, DASS SIE DIE SOFTWARE IN ÜBEREINSTIMMUNG MIT GELTENDEN GESETZEN, VERORDNUNGEN, RICHTLINIEN UND VORSCHRIFTEN DER ENTSPRECHENDEN LÄNDER, REGIONEN, BEREICHE UND EINRICHTUNGEN NUTZEN BZW. DIE PRODUKTE ENTSPRECHEND EXPORTIEREN WERDEN.

TRENNBARKEIT

Wenn ein Teil dieser LIZENZ als ungültig oder nicht durchsetzbar betrachtet wird, bleiben die anderen Teile gültig.

GELTENDES RECHT UND GERICHTSBARKEIT

Diese LIZENZ unterliegt den Gesetzen von Japan, ohne dass kollisionsrechtliche Bestimmungen oder das Übereinkommen der Vereinten Nationen über Verträge über den internationalen Warenkauf, das ausdrücklich ausgeschlossen wird, wirksam werden. Jede Streitigkeit, die sich aus dieser LIZENZ ergibt, unterliegt dem ausdrücklichen Gerichtsstand des Amtsgerichtes Tokio und die Parteien stimmen hiermit dem Gerichtsstand und der Zuständigkeit dieses Gerichts zu. DIE PARTEIEN VERZICHTEN HIERMIT AUF EIN SCHWURGERICHTSVERFAHREN IM HINBLICK AUF ALLE ANGELEGENHEITEN, DIE SICH AUS DER ODER IM ZUSAMMENHANG MIT DIESER LIZENZ ERGEBEN. MANCHE RECHTSSYSTEME ERLAUBEN DEN AUSSCHLUSS DES RECHTS AUF EIN SCHWURGERICHTSVERFAHREN NICHT; IN SOLCHEN FÄLLEN GILT DER OBEN GENANNTE AUSSCHLUSS FÜR SIE EVENTUELL NICHT.

GESAMTE VEREINBARUNG

Diese Bedingungen stellen die gesamte Vereinbarung zwischen SONY und Ihnen bezüglich des Gegenstandes dieser Vereinbarung dar und ersetzen in ihrer Vollständigkeit sämtliche vorher getroffenen schriftlichen oder mündlichen Vereinbarungen zwischen den Parteien in Bezug auf den Gegenstand.

STAATLICHE ENDBENUTZER

Wenn die SOFTWARE von oder für die Regierung der Vereinigten Staaten oder eine andere Körperschaft erworben wird, die Rechte ähnlich derer anstrebt oder geltend macht, die üblicherweise von der Regierung der Vereinigten Staaten geltend gemacht werden, stellt die SOFTWARE einen „kommerziellen Gegenstand“ dar, so wie dieser Begriff in 48 C.F.R. (FAR) 2.101 definiert wird, und wird in Übereinstimmung mit dieser LIZENZ lizenziert und diese SOFTWARE, die geliefert oder anderweitig bereitgestellt wird, ist mit dem „Verwendungshinweis“ zu kennzeichnen bzw. zu versehen, wie er durch SONY und/oder seine Tochtergesellschaften bestimmt wird und muss in Übereinstimmung mit diesem Hinweis behandelt werden.

Copyright und Markenzeichen

©1993-2011 NAVTEQ ©2012 ZENRIN CO., LTD.

Australien

Bundesamt für Eich- und Vermessungswesen

Kanada

Kroatien, Estland, Lettland, Litauen, Moldawien, Polen, Slowenien und Ukraine

EuroGeographic

Frankreich

Die Grundlagendaten wurden mit Genehmigung der zustaendigen Behoerden entnommen.

Großbritannien

Topografische Grundlage: Bundesamt für Landestopographie.

Vereinigte Staaten

Die folgenden Anzeigen erscheinen, wenn Sie die Einstellungen ändern. Beachten Sie bezüglich der Anzeigen, die während der Aufnahme oder Wiedergabe erscheinen, auch die Seite 25.

Links

Anzeige Bedeutung
MENU	Taste MENU (48)
	Selbstauslöseraufnahme (49)
XII	GPS-Positionserkennungsstatus (32)
+	[Flugzeug-Modus] auf [Ein] eingestellt (51)
4:3	Breitmodus (50)
W	Blende (49)
	[Gesichtserkennung] auf [Aus] eingestellt (49)
	[Auslös. bei Lächeln] auf [Aus] eingestellt (49)
	Manuelles Fokussieren (49)
	Szenenwahl (49)
	Weißabgleich (49)
	SteadyShot aus (49)
WS	Weißabgleich-Änderung (49)
	Tele-Makro (49)
	Konverterlinse (49)
CINEMA	Cinematone

Ziel (52)

Intelligente Automatik(Gesichtserkennung/Sze-nenerkennung/Bildver-wacklungserkennung/To-nerkennung) (31)

Mitte

Anzeige Bedeutung
	Dia-Show Einstein. (28)
	Warnung (54)
	Wiedergabemodus (27)

Rechts

Anzeige Bedeutung
60i HQ MP4 720	Bildqualität der Aufnahme (HD/MP4/STD), Bildrate (60p/50p/60i/50i/24p/25p), Aufnahmemodus (PS/FX/FH/HQ/LP) und Filmformat (30)
60Min.	Akkurestladung
	Medium für Aufnahme/Wiedergabe/Bearbeitung (21)
0:00:00 Zähler (Stunden:Minutes:Secunden)
00Min.	Geschätzte Restaufnahmedauer
9999 16:9 8,9 M	Ungefährte Anzahl der aufnehmbaren Fotos und Fotoformat (50)
101	Wiedergabeordner
100/112	Derzeit abgespielter Film bzw. aktuelles Foto/Anzahl der insgesamt aufgenommenen Filme oder Fotos
	Verbindung zur externen Medieneinheit (46)

Unten

Anzeige Bedeutung
+	Audio-Aufn.stufe (50)
OFF	[Automat. WindGR] auf [Aus] eingestellt (50)
OFF	[Klarere Stimme] auf [Aus] eingestellt (50)
	Integr. Zoom-Mikro (50)
5.1ch 2ch	Tonmodus (50)
	Low Lux (49)
	Punkt-Mess./Fokus (49)/Punkt-Messung (49)/Belichtung (49)
LW Automat. Belichtung (49)
iAuto	Intelligente Automatik (31)
101-0005	Datendateiname
	Schützen (50)

Die Anzeigen und ihre Position können sich von der tatsächlichen Anzeige unterscheiden. - Je nach Camcorder-Modell werden bestimmte Anzeigen möglicherweise nicht angezeigt.

Index

Numerische Einträge

5,1-Kanal-Raumklang 34

A

Akku 16

Anzahl der aufnehmbaren

Fotos 59

Anzeige der Selbststdiagnose.....54

Anzeigen von Elementen auf dem

LCD-Bildschirm 24

AUFN-Modus 30

Aufnahme 23

Aufnahme- und

Wiedergabedauer. 56

Aufnahmedauer von

Filmen 56,57

Aufnahmemedium 21

Auslösung bei Lächeln 30

AVCHD-Aufnahmedisc 5,30

B

Bearbeiten 37

Berührungsbildschirm 24

Bildschirmanzeigen 25,71

C

Computer 41

D

Datencode 20

Datum/Zeit 20

Direktkopie 46

Discs erstellen 44

Dual-Aufzeichnung 23

E

Eingebautes USB-Kabel 17

Einschalten 19

Einstellen von Datum und

Uhrzeit 19

Ereignis-Ansicht 27

Extended Zoom 26

Externe Medieneinheit 44, 45

F

Fehlersuche 53

Fernsehgerät 33

FH 30 Filme 23 Fotoaufzeichnung 38 Fotos 24 FX 30

G

GPS 32 Griffband 14 Grundeinstellung 19

H

"Handycam Benutzieranleitung 5 HDMI-Kabel 33 Hinweise zum Umgang mit dem Camcorder 60 HQ 30

T

Initialisieren 53 Installieren 41 Intelligente Automatik 31

K

Karte-Ansicht 29

L

Laden des Akkus. 16 Laden des Akkus über einen Computer. 17 LCD-Bildschirm 24 Löschen 37 LP 30

M

Mac 40 Medien-Auswahl 21 Mediumeinstellungen 21 "Memory Stick PRO Duo" (Mark2) 22 "Memory Stick PRO-HG Duo" 22 "Memory Stick XC-HG Duo" ...22 Menülisten 49 Menüs. 48 Miniaturbilder. 28

Mitgelieferte Teile 15 Multi-Interface-Schuh 12,62

N

Netzsteckdose. 18

P

Pflege 60 Piepton 20 PlayMemories Home.... 15,40,41 PlayMemories Home-Hilfetext 15,43 Projektor 35 PS 30

R

Reduzierring 14 Reparatur 53

S

SD-Karte 22 Sommerzeit 19 Speicherkarte 21 Speichern von Bildern auf einer externen Medieneinheit.....44, 45 Spiegelmodus 26 Sprache 4 Starten von PlayMemories Home 43 Stativ 13

T

Technische Daten 64

Teile und Bedienelemente 12

Teilen 38

U

USB 17 USB-Adapterkabel 45 USB-Verbindungskabel 15

V

VBR. 58

Vollständige Aufladung 17

W

Warnanzeigen 54

Wiedergabe 27 Windgeräuschreduzierung 50 Windows 41

Z

Zoom 26 Zur Verwendung dieses Handbuchs 7

Lesen Sie zuerst dies

Technische Daten 61

LIZENZVEREINBARUNG FÜR DEN ENDBENUTZER FÜR KARTENDATEN FÜR VIDEOCAMERA/RECORDER-PRODUKTE (Modelle mit GPS) 64

Schützen. Schützt Filme und Fotos vor dem Löschen.

Kopieren*2. Kopiert Bilder.

Fokussierung: Manuell

Bereich: 0,5m oder mehr

Kontrastverhältnis: 1500:1

BESCHREIBUNG ANDERER RECHTE UND EINSCHRÄNKUNGEN

SEHR RISIKOREICHE AKTIVITÄTEN

Bundesamt für Eich- und Vermessungswesen

Kanada

Die Grundlagendaten wurden mit Genehmigung der zuständigen Behörden entnommen.

Großbritannien

Topografische Grundlage: Bundesamt für Landestopographie.

Vereinigte Staaten

Intelligentes automatisches 29

Technische Daten 61

TV 31

U

USB 15

USB-Adapterkabel 43

V

VBR. 56

Verloopring. 12

Vollständiges Aufladen 15

W

Warnungen 52
