Tipo di prodotto	Videocamera digitale HD
Marca	Sony
Modello	HDR-PJ430VE
Peso (unità principale)	345 g
Peso (con batteria)	400 g
Alimentazione	Adattatore di rete AC-L200C/AC-L200D (100-240V CA, 50/60 Hz) e batteria agli ioni di litio NP-FV50
Risoluzione di registrazione	Alta Definizione (HD) 1920 × 1080 (AVCHD); MP4 e STD
Zoom ottico	30x (Zoom esteso 55x)
Proiettore integrato	Sì, con messa a fuoco manuale
Sistema GPS	Sì (registrazione delle informazioni di localizzazione)
Stabilizzatore d'immagine	SteadyShot (ottico)
Schermo	LCD touch 3 pollici (circa 230.000 punti) con rotazione a 180°
Formati di registrazione	AVCHD, MP4, STD (definizione standard)
Supporto di registrazione	Memoria interna (16 GB) e schede di memoria SD/SDHC/SDXC o Memory Stick PRO Duo
Connettività	Uscita HDMI, USB integrato (micro USB), jack per cuffie, jack microfono, attacco multi-interfaccia
Audio	Audio surround Dolby Digital 5.1 canali
Funzioni speciali	Rilevamento sorriso, Modalità Auto Intelligente, Doppia cattura
Manutenzione	Pulire l'obiettivo con un panno morbido. Evitare umidità e temperature estreme.
Sicurezza	Non esporre alla pioggia o all'umidità. Utilizzare solo batterie e caricabatterie Sony.
Parti di ricambio e riparabilità	Contattare l'assistenza post-vendita Sony autorizzata per qualsiasi riparazione.
Informazioni generali	Manuale di istruzioni di 250 pagine disponibile in PDF. Modello con GPS e proiettore.

Domande frequenti - HDRPJ430VE SONY

Come caricare la batteria della videocamera?

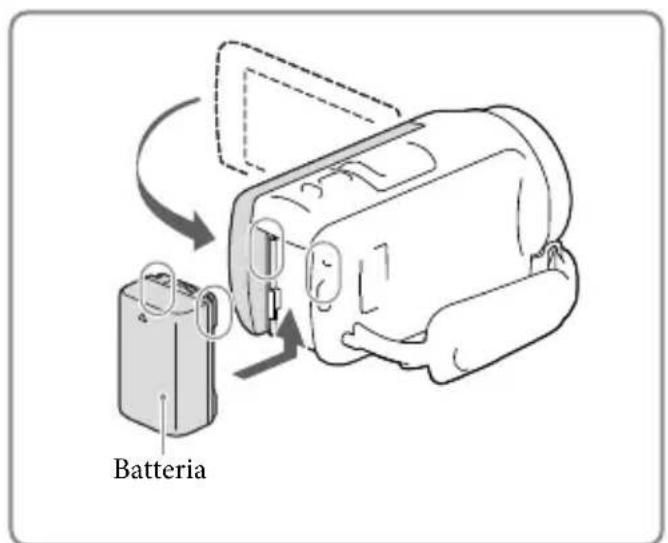

Chiudere lo schermo LCD e fissare la batteria NP-FV50. Collegare l'adattatore di rete alla videocamera e a una presa a muro. La spia POWER/CHG si accende in arancione e si spegne quando la carica è completa. È anche possibile caricare tramite il cavo USB integrato collegato a un computer acceso.

Quali tipi di schede di memoria sono compatibili?

La videocamera accetta schede Memory Stick PRO Duo (Mark2, PRO-HG Duo, XC-HG Duo) e schede SD/SDHC/SDXC di classe 4 o superiore, fino a 64 GB. Le MultiMediaCard non sono compatibili.

Come utilizzare il proiettore integrato?

Dirigere l'obiettivo del proiettore verso una superficie piana come un muro. Premere il tasto PROJECTOR, selezionare 'Immagine catturata su questo dispositivo' quindi 'Proietta'. Utilizzare la rotella PROJECTOR FOCUS per regolare la nitidezza. Per spegnere, premere di nuovo PROJECTOR.

Come trasferire video su un computer?

Collegare la videocamera al computer tramite il cavo USB integrato. Scaricare e installare il software PlayMemories Home da www.sony.net/pm. Seguire le istruzioni per importare filmati e foto. Per Mac, utilizzare un software compatibile (PlayMemories Home non è supportato).

Qual è l'autonomia della batteria NP-FV50?

Con una batteria NP-FV50 completamente carica, è possibile registrare circa 155 minuti (carica tramite adattatore di rete) o 280 minuti (tramite USB su computer). La durata effettiva di ripresa varia in base all'uso (proiettore, zoom, ecc.).

Come registrare in condizioni di scarsa illuminazione?

Attivare la modalità Low Lux nel menu [Fotocamera/Microfono] > [Impostazioni manuali] > [Low Lux]. Ciò consente di ottenere immagini più luminose in ambienti bui. È anche possibile utilizzare la modalità Scena notturna in [Selezione scena].

Come attivare il GPS e visualizzare la posizione?

Il GPS è attivato per impostazione predefinita. Per verificare, andare su [Configurazione] > [Impostazioni generali] > [Impostazione GPS] e assicurarsi che sia su [Attivo]. Le informazioni di localizzazione vengono registrate con i file. Per visualizzare la mappa, premere il tasto di visualizzazione e selezionare Visualizza mappa.

Come pulire l'obiettivo e lo schermo LCD?

Utilizzare un panno morbido e asciutto per pulire l'obiettivo e lo schermo. Non utilizzare prodotti chimici. Se necessario, inumidire leggermente il panno con acqua distillata. Evitare di toccare l'obiettivo con le dita. Riporre la videocamera in un luogo asciutto e al riparo dalla polvere.

Come ripristinare tutte le impostazioni di fabbrica?

Andare nel menu [Configurazione] > [Impostazioni generali] > [Inizializza]. Selezionare [Inizializza] per ripristinare tutte le impostazioni, inclusi data e ora. Nota che ciò cancella anche le impostazioni personalizzate ma non i dati registrati sul supporto.

Cosa fare se la videocamera non si accende?

Verificare che la batteria sia carica e inserita correttamente. Assicurarsi che l'adattatore di rete sia collegato. Se il problema persiste, rimuovere la batteria e l'adattatore, attendere un minuto, quindi riprovare. Se non funziona nulla, contattare l'assistenza post-vendita Sony autorizzata.

MANUALE UTENTE HDRPJ430VE SONY

Manuale delle istruzioni IT

Fare riferimento anche a:

Consultare anche:

http://www.sony.net/sonyInfo/Support/

Ulteriori informazioni su questo prodotto e risposta alle domande più comuni sono reperibili sul nostro sito Web di Assistenza Clienti.

La Banca Dati Italiana è stata prodotta utilizzando quale riferimento anche cartografia numerica ed al tratto prodotta e fornita alla Regione Toscana.

La Banca Dati Italiana è stata prodotta utilizzando quale riferimento anche cartografia numerica ed al tratto prodotta e fornita alla Regione Toscana.

La Banca Dati Italiana è stata prodotta utilizzando quale riferimento anche cartografia numerica ed al tratto prodotta e fornita alla Regione Toscana.

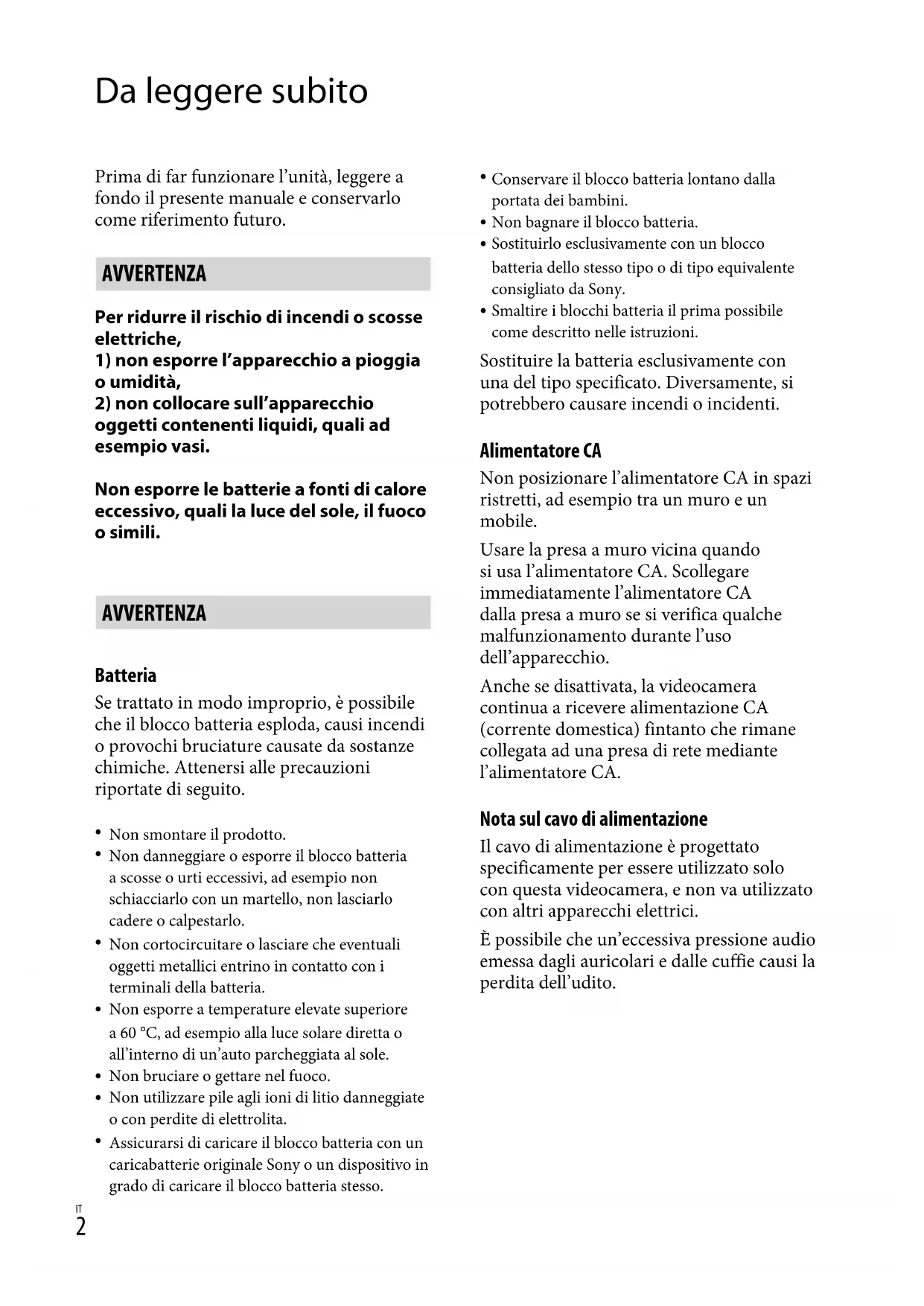

Prima di far funzionare l'unità, leggere a fondo il presente manuale e conservarlo come riferimento futuro.

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche,

1) non esporre l'apparecchio a pioggia o umidità, 2) non collocare sull'apparecchio oggetti contenenti liquidi, quali ad esempio vasi.

Non esporre le batterie a fonti di calore eccessivo, quali la luce del sole, il fuoco o simili.

AVVERTENZA

Batteria

Se trattato in modo improprio, è possibile che il blocco batteria esploda, causi incendi o provochi bruciature causate da sostanze chimiche. Attenersi alle precauzioni riportate di seguito.

Non smontare il prodotto. - Non danneggiare o esporre il blocco batteria a scosse o urti eccessivi, ad esempio non schiacciarlo con un martello, non lasciarlo cadere o calpestarlo. - Non cortocircuitare o lasciare che eventuali oggetti metallici entrino in contatto con i terminali della batteria. - Non esporre a temperature elevate superiori a 60°C, ad esempio alla luce solare diretta o all'interno di un'auto parcheggiata al sole. Non bruciare o gettare nel fuoco. - Non utilizzare un blocco batteria al litio danneggiato o con perdite di elettrolita. - Assicurarsi di caricare il blocco batteria con un caricabatterie originale Sony o un dispositivo in grado di caricare il blocco batteria stesso.

• Conservare il blocco batteria lontano dalla portata dei bambini.
• Non bagnare il blocco batteria.
• Sostituirlo esclusivamente con un blocco batteria dello stesso tipo o di tipo equivalente consigliato da Sony.
• Smaltire i blocchi batteria il prima possibile come descritto nelle istruzioni.

Sostituire la batteria esclusivamente con una del tipo specificato. Diversamente, si potrebbero causare incendi o incidenti.

Alimentatore CA

Non posizionare l'alimentatore CA in spazi ristretti, ad esempio tra un muro e un mobile.

Usare la presa a muro vicina quando si usa l'alimentatore CA. Scollegare immediatamente l'alimentatore CA dalla presa a muro se si verifica qualsiasi malfunzionamento durante l'uso dell'apparecchio.

Anche se disattivata, la videocamera continua a ricevere alimentazione CA (corrente domestica) fintanto che rimane collegata ad una presa di rete mediante l'alimentatore CA.

Nota sul cavo di alimentazione

Il cavo di alimentazione è progettato specificamente per essere utilizzato solo con questa videocamera, e non va utilizzato con altri apparecchi elettrici.

È possibile che un'eccessiva pressione audio emessa dagli auricolari e dalle cuffie causi la perdita dell'udito.

PER I CLIENTI IN EUROPA

CE

Con la presente Sony Corporation dichiara che questa Videocamera HD digitale (HDR-CX410VE/PJ420VE) è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite alla direttiva 1999/5/CE. Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/

Avviso per i clienti residenti nei paesi che applicano le direttive UE

Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. Per qualsiasi informazione relativa al servizio o alla garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Questo prodotto è stato testato ed è risultato conforme ai limiti stabiliti nella regolazione EMC relativa all'uso dei cavi di collegamento di lunghezza inferiore a 3 metri.

Attenzione

Il campo elettromagnetico alle frequenze specifiche può influenzare l'immagine e il suono di questa unità.

Nota

Se l'elettricità statica o interferenze elettromagnetiche causano l'interruzione del trasferimento dei dati, che pertanto non avviene, è necessario riavviare l'applicazione oppure scollegare e ricollegare il cavo di comunicazione (USB e così via).

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato. In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste alla normativa applicabile (valido solo per l'Italia).

Trattamento delle pile esauste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico.

Su alcuni tipi di pile, quel simbolo è usato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0,0005% di mercurio o dello 0,004% di piombo.

Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento.

Il riciclaggio dei materiali aiuta a conservare le risorse naturali.

In caso di prodotti che, per motivi di sicurezza, prestazione o protezione dei dati, richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente.

Per le altre pile, consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo.

Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Per informazioni sul modello della videocamera, vedere la pagina seguente:

Funzioni e apparecchiature → p. 7

Informazioni sull'impostazione della lingua

• Se necessario, prima di utilizzare la videocamera, modificare la lingua delle indicazioni sullo schermo (p. 19). Per illustrare le procedure di funzionamento, vengono utilizzate le indicazioni sullo schermo in ciascuna lingua locale.

Registrazione

• Prima di procedere alla registrazione vera e propria, effettuare una registrazione di prova per verificare che le immagini e l'audio vengano registrati correttamente.
• Non è possibile risarcire il contenuto delle registrazioni, anche nel caso in cui non sia possibile effettuare la registrazione o la riproduzione a causa di problemi della videocamera, dei supporti di registrazione o di altro.
• I sistemi dei colori televisivi variano a seconda della nazione o dell'area geografica. Per visualizzare le registrazioni su un televisore, il televisore deve supportare il formato del segnale della videocamera. Per i dettagli sul formato del segnale, vedere "Come utilizzare il manuale" (p. 7).
• È possibile che programmi televisivi, film, videocassette e altri materiali siano protetti da copyright. La registrazione non autorizzata di tale materiale potrebbe violare le leggi sul copyright.

Note sull'uso

• Non effettuare alcuna delle operazioni seguenti. Effettuando una delle seguenti operazioni, si possono danneggiare i supporti di registrazione, le immagini registrate possono non essere riproducibili o andare perse, o si possono verificare altri malfunzionamenti.

- Estrarre la scheda di memoria quando la spia di accesso (p. 21) è accesa o lampeggia.

• Rimuovere la batteria o l'alimentatore CA dalla videocamera, o sottoporre la videocamera a urti o vibrazioni meccaniche mentre la spia POWER/CHG (carica) (p. 16) è accesa o lampeggia in verde oppure la spia di accesso (p. 21) è accesa o lampeggia.
• Quando la videocamera è collegata ad altri apparecchi attraverso un collegamento USB ed è accesa, non chiudere il pannello LCD. In caso contrario, i dati delle immagini che sono stati registrati potrebbero venire persi.
• Utilizzare la videocamera attenendosi alle normative locali.

Pannello LCD

• Lo schermo LCD è fabbricato utilizzando una tecnologia ad altissima precisione, che consente l'impiego effettivo di oltre il 99,99 % dei pixel. Tuttavia, è possibile che sullo schermo LCD appaiano costantemente piccoli punti neri e/o luminosi (bianchi, rossi, blu o verdi). Tali punti sono il risultato del normale processo di fabbricazione e non influenzano in alcun modo le registrazioni.

Punti bianchi, rossi, blu o verdi

Informazioni sul presente manuale, sulle illustrazioni e sulle indicazioni sullo schermo

• Le immagini di esempio utilizzate in questo manuale a scopi illustrativi sono state acquisite utilizzando una fotocamera digitale; pertanto, potrebbero apparire diverse dalle immagini e dagli indicatori sullo schermo che verranno visualizzati effettivamente sulla videocamera. Inoltre, le illustrazioni della videocamera e le sue indicazioni sullo schermo sono state ingrandite o amplificate per migliorarne la comprensibilità.
• Il design e le caratteristiche tecniche della videocamera e degli accessori sono soggetti a modifiche senza preavviso.
• In questo manuale, la memoria interna (modelli con memoria interna) della videocamera e la scheda di memoria vengono chiamate "supporti di registrazione".
• In questo manuale, un disco DVD registrato con qualità di immagine ad alta definizione (HD) viene chiamato disco di registrazione AVCHD.

Ulteriori informazioni sulla videocamera (Manuale dell'utente "Handycam")

Il Manuale dell'utente "Handycam" è un manuale online. Fare riferimento ad esso per istruzioni approfondite sulle numerose funzioni della videocamera.

Accedere al servizio di supporto tecnico Sony.

http://www.sony.net/SonyInfo/Support/

2 Selezionare la nazione o l'area geografica. 3 Cercare il modello della propria videocamera all'interno del servizio di supporto tecnico.

• Controllare il nome del modello sul lato inferiore della videocamera.

Come utilizzare il manuale

Nel presente manuale, le differenze tra le caratteristiche tecniche di ciascun modello vengono descritte collettivamente.

Se è riportata la descrizione "Modelli con..." come la seguente, controllare in quel capitolo se è valida per la videocamera in uso.

• (Modelli con GPS)
• (Modelli con sistema colore NTSC)

Per controllare il nome del modello della videocamera

Vedere sul lato inferiore della videocamera.

Nome modello (HDR-xxx)

Differenze tra le funzioni

Nome modello	Supporti di registrazione		Formato del segnale	Connessione USB	GPS
	Memoria interna + schedadi memoria	Schedadi memoria
HDR-CX400E	-	✓	PAL Solo in uscita		-
HDR-CX410VE	-	✓	PAL Solo in uscita		✓
HDR-CX430VE/PJ420VE/PJ430VE	✓	-	PAL Solo in uscita		✓
HDR-CX510E/PJ420E/PJ430E/PJ510E	✓	-	PAL Solo in uscita		-
HDR-PJ430	✓	-	NTSC	Ingresso/ Uscita	-
HDR-PJ430V	✓	-	NTSC	Ingresso/ Uscita	✓

Differenze tra le apparecchiature

Le illustrazioni utilizzate in questo manuale sono basate sul modello HDR-PJ420E.

Nome modello Proiettre
HDR-CX400E/CX410VE/CX430VE/CX510E	-
HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E	✓

Note

• Per le seguenti voci, le descrizioni sono riportate con il nome del modello.

- Norme di sicurezza (p. 2) - Parti e controlli (p. 12) - Elenchi dei menu (p. 49) - Caratteristiche tecniche (p. 64) - Tempo di registrazione dei filmati/Numero di foto registrabili (p. 56)

Indice

Da leggere subito 2

Ulteriori informazioni sulla videocamera (Manuale dell'utente "Handycam") 5

Come utilizzare il manuale 7

Differenze tra le funzioni 7

Differenze tra le apparecchiature 8

Parti e controlli 12

Operazioni preliminari

Accessori in dotazione 15

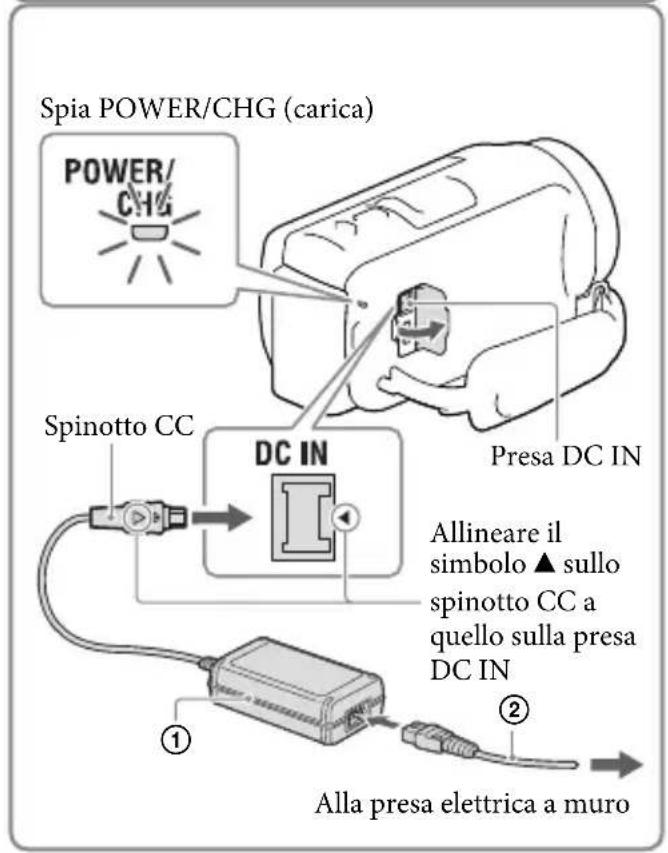

Carica della batteria 16

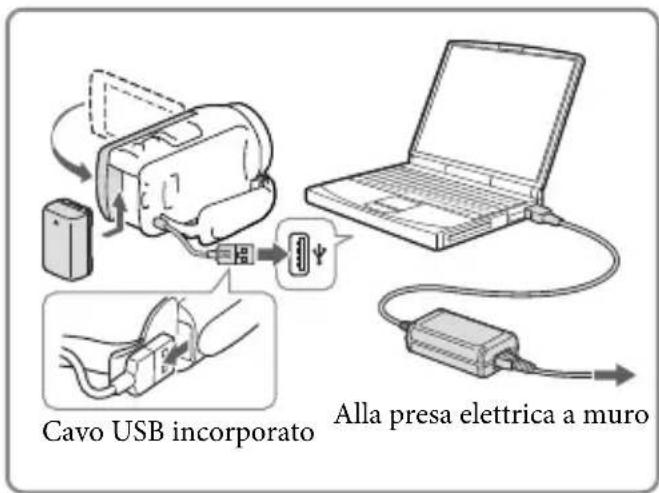

Carica della batteria utilizzando il computer 17

Carica della batteria all'estero 18

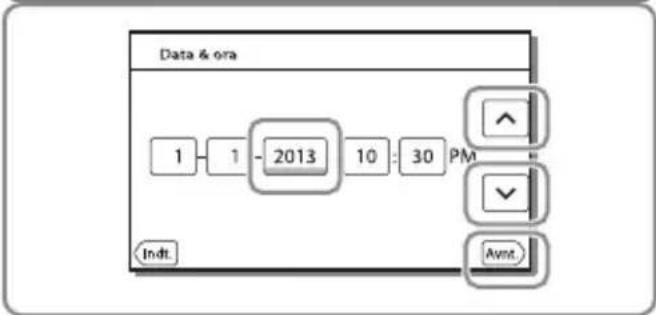

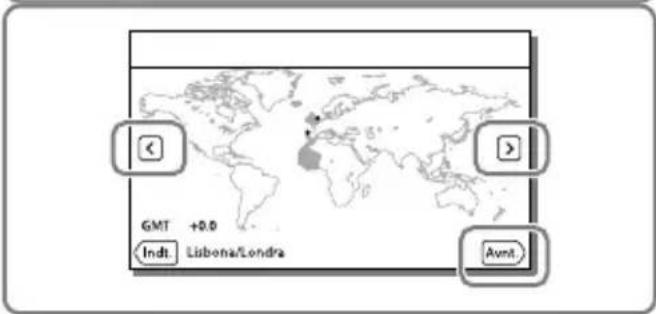

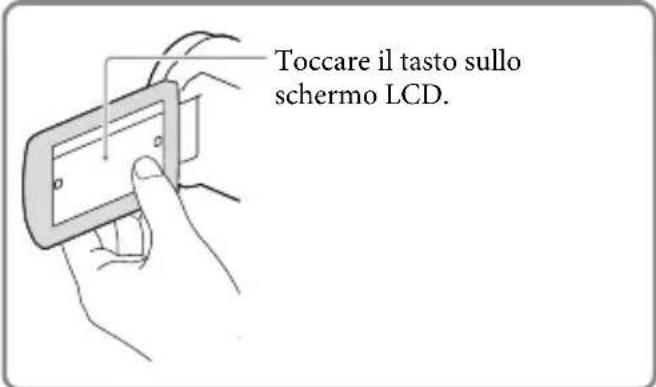

Accensione dell'apparecchio e impostazione della data e dell'ora 19

Modifica dell'impostazione della lingua 20

Preparazione dei supporti di registrazione 21

Selezione di un supporto di registrazione (Modelli con memoria interna) 21

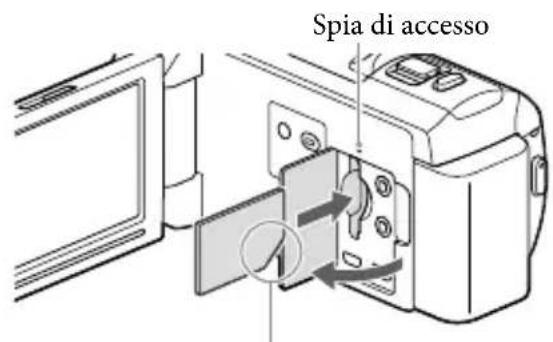

Inserimento di una scheda di memoria 21

Registrazione/riproduzione

Registrazione 23

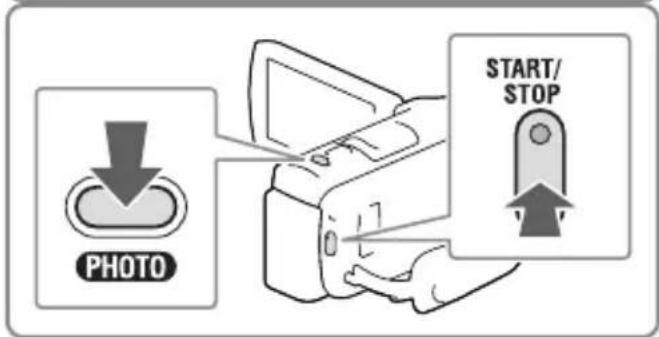

Registrazione di filmati 23

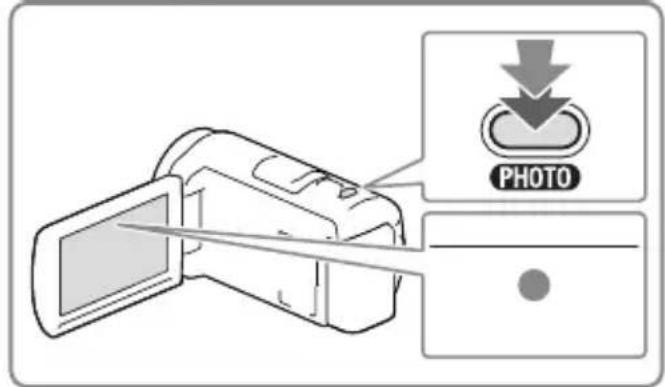

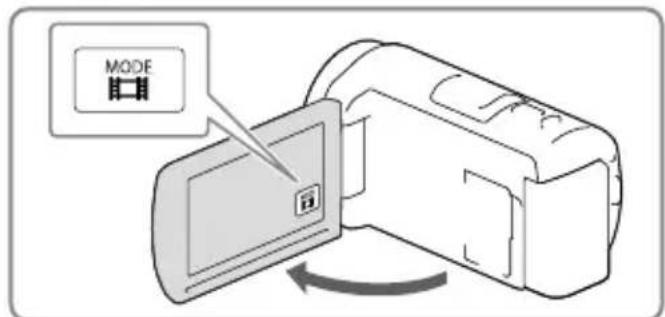

Ripresa di foto 24

Uso dello zoom 26

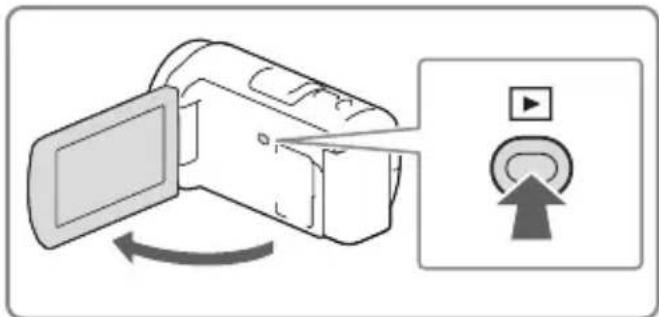

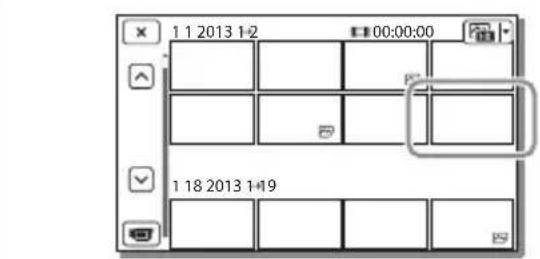

Riproduzione 27

Operazioni avanzate

Registrazione di immagini con varie impostazioni 30

Selezione della qualità di immagine dei filmati (Modo di registrazione) 30

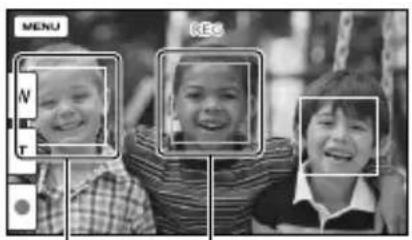

Cattura automatica dei sorrisi (Otturatore sorriso) 30

Selezione automatica dell'impostazione appropriata per la situazione di registrazione (Intelligente autom.) 31

Selezione del formato di registrazione dei filmati 32

Registrazione delle informazioni sulla propria ubicazione (Modelli con GPS) 32

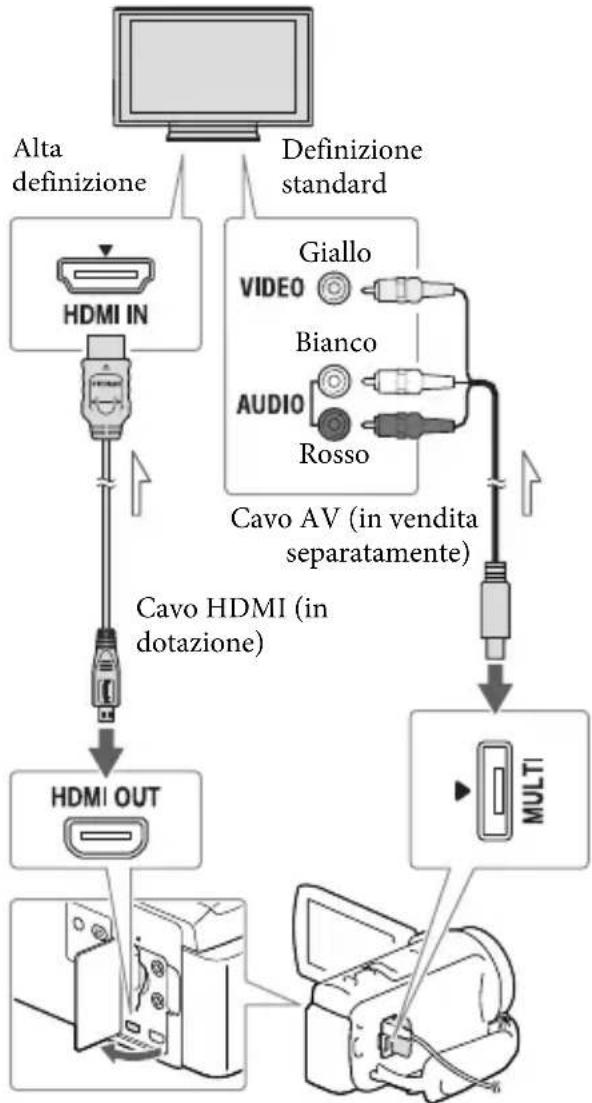

Riproduzione di immagini su un televisore 33

Ascolto dell'audio surround 5,1ch. 33

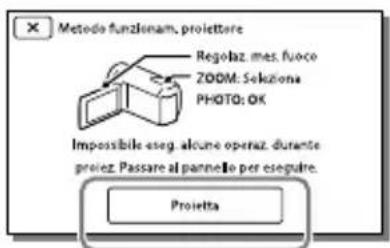

Uso del proiettore incorporato (Modelli con proiettore) 34

Modifica

Modifica sulla videocamera 37 Cancellazione di filmati e foto 37 Divisione di un filmato 38 Cattura di una foto da un filmato (Modelli con memoria interna o modelli con funzione di ingresso USB) 38

Salvataggio di filmati e foto con un computer

Riproduzione di immagini su un computer 40

Operazioni possibili con il software "PlayMemories Home" (Windows) 40 Software per Mac 40

Preparazione di un computer (Windows) 41

Controllo del sistema del computer 41 Installazione del software "PlayMemories Home" sul computer 41

Avvio del software "PlayMemories Home" 43

Salvataggio di immagini su un apparecchio multimediale esterno

Creazione di un disco con qualità di immagine a definizione standard (STD) con un registratore 44 Salvataggio di immagini su un apparecchio multimediale esterno con qualità di immagine ad alta definizione (HD) 45

Personalizzazione della videocamera

Uso dei menu 48 Elenchi dei menu 49

Altro/Indice analitico

Risoluzione dei problemi 53

Indicazioni di autodiagnosi/Indicatori di avviso 54

Tempo di registrazione dei filmati/Numero di foto registrabili 56

Tempo di registrazione e di riproduzione previsto con ciascuna batteria... 56 Tempo di registrazione previsto dei filmati 57 Numero previsto di foto registrabili 59

Informazioni sulla gestione della videocamera 60

Caratteristiche tecniche 64

CONTRATTO DI LICENZA CON L'UTENTE FINALE RELATIVO AI DATI DELLE CARTINE

PER LE VIDEOCAMERE (Modelli con GPS) 67

Indicatori sullo schermo 71

73

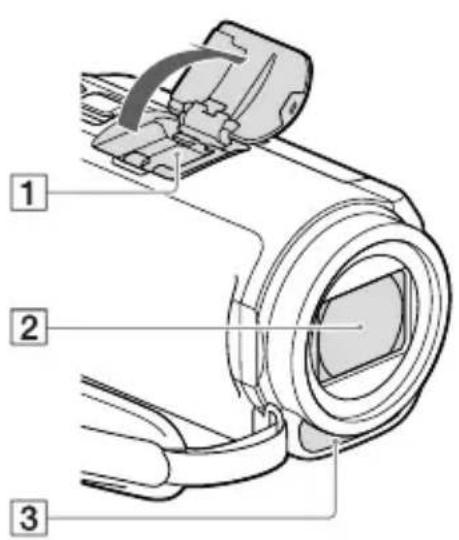

Parte controllata

I numeri in parentesi indicano le pagine di riferimento.

1 Slitta multi interfaccia M

Per i dettagli sugli accessori compatibili della Slitta multi interfaccia, visitare il sito Web Sony della propria area geografica, oppure consultare un rivenditore Sony o un centro assistenza locale Sony autorizzato.

Il funzionamento con accessori di altri produttori non è garantito.

2 Obiettivo (obiettivo G) 3 Microfono incorporato

HDR-CX400E/CX410VE/CX430VE/ CX510E

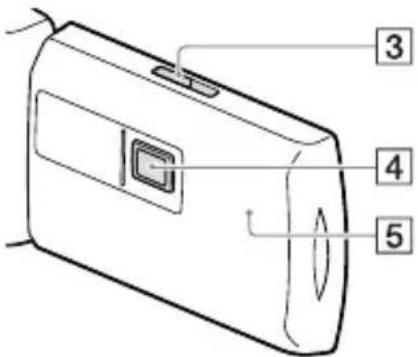

HDR-PJ420E/PJ420VE/PJ430/PJ430E/ PJ430V/PJ430VE/PJ510E

Diffusore 3 Leva PROJECTOR FOCUS (34) 4 Obiettivo del proiettore (34) 5 Antenna GPS (HDR-CX410VE/CX430VE/ PJ420VE/PJ430V/PJ430VE)

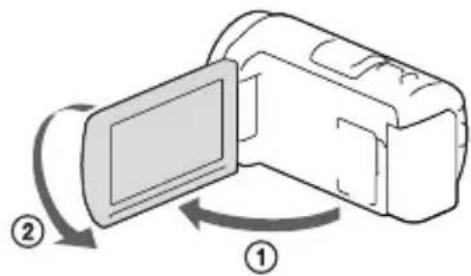

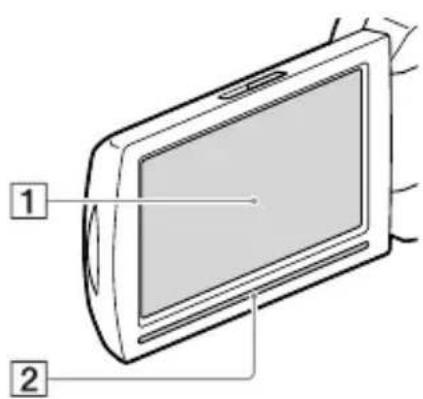

1 Schermo LCD/pannello a sfioramento (19, 20)

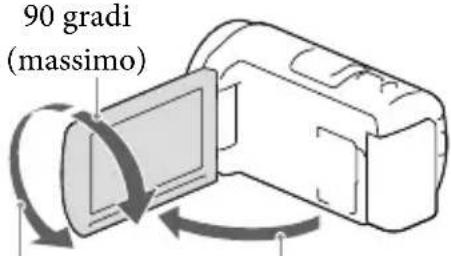

Se il pannello LCD viene ruotato di 180 gradi, è possibile chiuderlo con lo schermo LCD rivolto verso l'esterno. Questa posizione è particolarmente utile durante le operazioni di riproduzione.

Un'antenna GPS è situata nel pannello LCD.

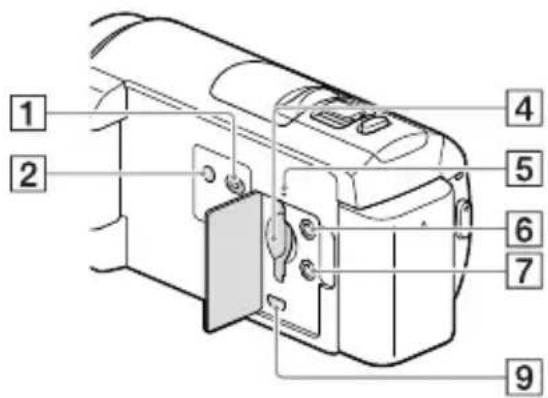

HDR-CX400E/CX410VE/CX430VE/ CX510E

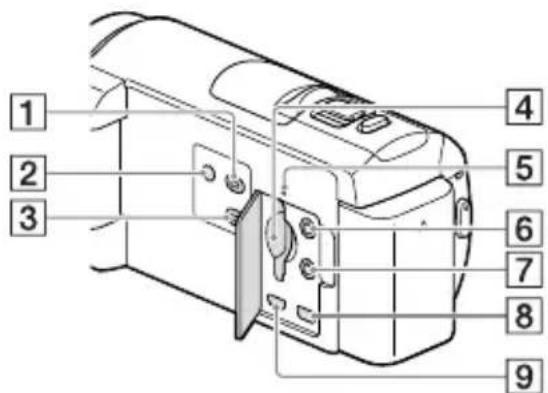

HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E

1 Tasto Visiona Immagini 2 Tasto POWER 3 Tasto PROJECTOR (34) 4 Alloggiamento per scheda di memoria (21) 5 Spia di accesso alla scheda di memoria (21)

Quando la spia è accesa o lampeggia, la videocamera sta leggendo o scrivendo dati.

6 Presa (microfono) (PLUG IN POWER) 7 Presa (cuffie) 8 Presa PROJECTOR IN (35) 9 Presa HDMI OUT (33)

1 Leva dello zoom motorizzato (26) 2 Tasto PHOTO (24) 3 Spia POWER/CHG (carica) (16) 4 Batteria (16) 5 Tasto START/STOP (23) 6 Presa DC IN (16) 7 Terminale USB multiplo/Micro (33) Supporta apparecchi compatibili con lo standard micro USB. 8 Cinghia dell'impugnatura 9 Asola per tracolla 10 Cavo USB incorporato (17) 11 Attacco per il treppiede Montarvi un treppiede (in vendita separatamente: la lunghezza della vite deve essere inferiore a 5,5 mm - A seconda delle caratteristiche tecniche del treppiede, la videocamera potrebbe non essere montabile in modo corretto. 12 Leva di sblocco BATT (battery) (17)

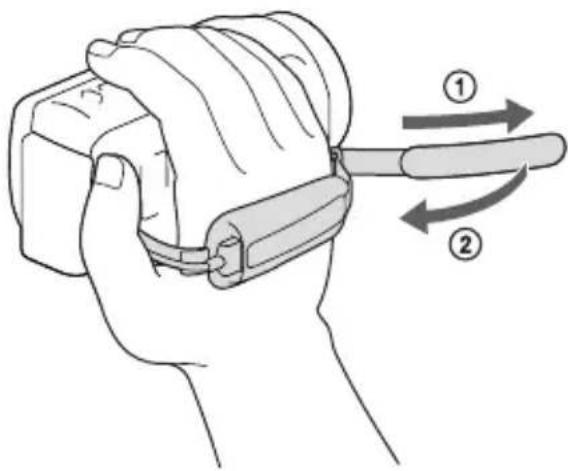

Per fissare la cinghia dell'impugnatura

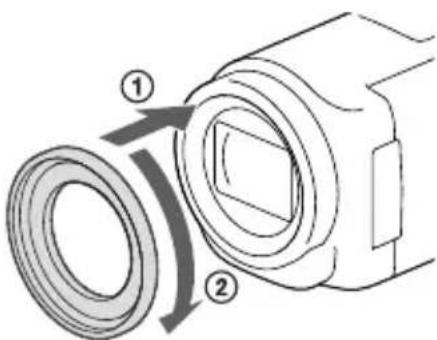

Per montare l'anello riduttore

Allineare correttamente l'anello riduttore con la videocamera (①), poi ruotarlo nella direzione della freccia finché si blocca in sede (②).

• È possibile cambiare il diametro del filtro su 37 mm montando l'anello riduttore, consentendo di utilizzare l'obiettivo di conversione consigliato.
• Se è montato l'anello riduttore, non è possibile montare l'obiettivo di conversione grandangolare/obiettivo di conversione panoramico.
• Per rimuovere l'anello riduttore, ruotarlo nella direzione opposta a quella della freccia.

Operazioni preliminari

Accessori in dotazione

I numeri tra parentesi indicano le quantità in dotazione.

Videocamera (1)

Alimentatore CA (1)

Cavo di alimentazione (1)

Cavo HDMI (1)

Cavo di supporto per collegamento USB (1)

• Il cavo di supporto per collegamento USB è progettato per essere utilizzato esclusivamente con questa videocamera. Utilizzare quel cavo quando il cavo USB incorporato nella videocamera (p. 17) è troppo corto per il collegamento.

Anello riduttore (1)

Batteria ricaricabile NP-FV50 (1)

"Manuale delle istruzioni" (questo manuale) (1)

Note

• Il software "PlayMemories Home" e la "Guida d'aiuto PlayMemories Home" possono essere scaricati dal sito Web Sony (p. 41).

Carica della batteria

1 Chiudere lo schermo LCD e montare la batteria.

• Allineare le scanalature della batteria con quelle della videocamera, quindi far scorrere la batteria verso l'alto.

2 Collegare l'alimentatore CA (1) e il cavo di alimentazione (2) alla videocamera e alla presa elettrica a muro.

• La spia POWER/CHG (carica) diventa arancione.
• La spia POWER/CHG (carica) si spegne quando la batteria è completamente carica. Scollegare l'alimentatore CA dalla presa DC IN della videocamera.

Note

• Sulla videocamera non è possibile montare batterie "InfoLITHIUM" diverse da quelle della serie V.
• Quando si intende collegare una luce video (in vendita separatamente), si consiglia di utilizzare una batteria NP-FV70 o NP-FV100. Non è possibile utilizzare la batteria "InfoLITHIUM" NP-FV30 con la videocamera.
• Nell'impostazione predefinita, la videocamera si spegne automaticamente se non si esegue alcuna operazione per circa 2 minuti, per risparmiare l'energia della batteria ([Risparmio energia], p. 51).

Carica della batteria utilizzando il computer

Spegnere la videocamera e collegarla a un computer in funzione utilizzando il cavo USB incorporato.

Per caricare la batteria con un caricabatterie AC-UD10 USB/alimentatore CA (in vendita separatamente)

È possibile caricare la batteria collegando il cavo USB incorporato a una presa elettrica a muro utilizzando un caricabatterie AC-UD10 USB/alimentatore CA (in vendita separatamente). Non è possibile utilizzare un dispositivo di alimentazione portatile Sony CP-AH2R, CP-AL o AC-UP100 (in vendita separatamente) per caricare la videocamera.

Tempo di carica

Tempo approssimativo (in minuti) necessario alla carica completa di una batteria NP-FV50 (in dotazione) completamente scarica.

Se si utilizza l'alimentatore CA: 155 minuti. Se si utilizza il computer collegato con il cavo USB incorporato*: 280 minuti.

• I tempi di carica indicati sopra sono stati misurati caricando la videocamera a una temperatura ambiente di 25°C. Si consiglia di caricare la batteria a una temperatura compresa tra 10°C e 30°C.
• I tempi di carica sono misurati utilizzando il cavo di supporto per collegamento USB.

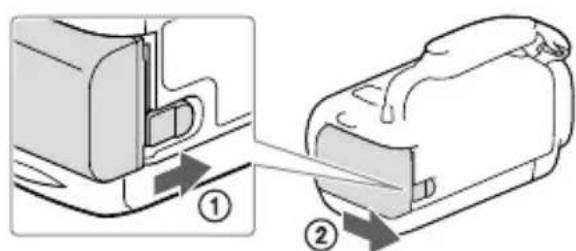

Per rimuovere la batteria

Chiudere lo schermo LCD. Far scorrere la leva di sblocco BATT (batteria) (1) e rimuovere la batteria (2).

Collegare l'alimentatore CA e il cavo di alimentazione alla videocamera e alla presa elettrica a muro.

Per i dettagli sul collegamento dell'alimentatore CA, vedere "Carica della batteria" (p. 16).

Utilizzando l'alimentatore CA, è possibile utilizzare la videocamera senza preoccuparsi dell'esaurimento della batteria.

Note sull'alimentatore CA

• Non cortocircuitare lo spinotto CC dell'alimentatore CA o i terminali della batteria con oggetti metallici. In caso contrario, potrebbe verificarsi un malfunzionamento.
• Scollegare l'alimentatore CA dalla videocamera afferrando sia la videocamera che lo spinotto CC.
• Tempo di registrazione, tempo di riproduzione (p. 56)
• Indicatore di carica residua della batteria (p. 25)

Carica della batteria all'estero

È possibile caricare la batteria in qualsiasi nazione/area geografica mediante l'alimentatore CA in dotazione con la videocamera, entro una gamma di tensioni comprese tra 100 V e 240 V CA, a 50 Hz / 60 Hz. Non utilizzare un trasformatore elettronico di tensione.

Accensione dell'apparecchio e impostazione della data e dell'ora

Per informazioni sul modello della videocamera, vedere la pagina seguente:

Funzioni e apparecchiature → p. 7

1 Aprire lo schermo LCD della videocamera e accenderla.

• È possibile accendere la videocamera premendo POWER (p. 13).

2 Selezionare la lingua desiderata, quindi selezionare [Avanti].

3 Selezionare l'area geografica desiderata con / quindi selezionare [Avanti].

4 Impostare [Ora legale], selezionare il formato della data, la data e l'ora.

• Se si imposta [Ora legale] su [Acceso], l'orologio avanza di 1 ora.
• Quando si selezionano la data e l'ora, selezionare una delle voci e regolare il valore con /
• Selezionando OK, l'operazione di impostazione della data e dell'ora viene completata.

Modifica dell'impostazione della lingua

È possibile modificare le indicazioni sullo schermo affinché i messaggi vengano visualizzati in una lingua specifica.

Selezionare MENU → [Impostazioni] → [Impost. Generali] → [Language Setting] → una lingua desiderata.

Per spegnere l'apparecchio

Chiudere lo schermo LCD o premere il tasto POWER (p. 13).

Per regolare l'angolazione del pannello LCD

Innanzitutto aprire il pannello LCD a 90 gradi rispetto alla videocamera (1), quindi regolare l'angolazione (2).

② 90 gradi (massimo)

180 gradi (massimo) rispetto alla videocamera, 90 gradi rispetto alla videocamera.

Per disattivare il suono del segnale acustico

Selezionare [MENU] → [Impostazioni] → [Impost. Generali] → [Segn.ac.] → [Spento].

Note

• La data e l'ora di registrazione vengono registrate automaticamente sui supporti di registrazione. Durante la registrazione non vengono visualizzate. Tuttavia, è possibile controllarle durante la riproduzione come [Codice dati]. Per visualizzarle, selezionare [MENU] → [Impostazioni] → [Impost. Riproduzione] → [Codice dati] → [Data/Ora].
• Una volta che l'orologio è impostato, l'ora dell'orologio viene regolata automaticamente quando [Regol. aut. orologio] e [Regol. autom. area] sono impostati su [Acceso]. A seconda della nazione e dell'area geografica selezionate per la videocamera, è possibile che l'orologio non venga impostato automaticamente sull'ora corretta. In questo caso, impostare [Regol. aut. orologio] e [Regol. autom. area] su [Spento] (modelli con GPS).

#

• [Attiva con LCD] (p. 51) Per impostare di nuovo la data e l'ora: [Impost. data & ora] (p. 52)
• Per calibrare il pannello a sfioramento: [Calibrazione] (p. 51)

Preparazione dei supporti di registrazione

Per informazioni sul modello della videocamera, vedere la pagina seguente:

Funzioni e apparecchiature → p. 7

I supporti di registrazione utilizzabili vengono visualizzati sullo schermo della videocamera mediante le icone seguenti.

	Supporto di registrazione predefinito	Supporto di registrazione alternatively
Modelli sulla memoria interna	Scheda di memoria	-
Modelli con memoria interna	Memoria interna Scheda di memoria

Note

• Non è possibile selezionare un supporto di registrazione diverso per i filmati e le foto.

Selezione di un supporto di registrazione (Modelli con memoria interna)

Selezionare [MENU] [Impostazioni]

→ [Impost. Supporto Port.] →

[Selezione Supporto] → il supporto desiderato.

Inserimento di una scheda di memoria

Aprire lo sportellino, quindi inserire la scheda di memoria finché si blocca con uno scatto.

• La schermata [Preparazione file di database immagini in corso. Attendere.] viene visualizzata se si inserisce una nuova scheda di memoria. Attendere che la schermata scompaia.

Inserire la scheda con l'angolo tagliato nella direzione indicata nella figura.

Aprire lo sportellino e premere leggermente la scheda di memoria verso l'interno una volta.

Note

• Per assicurare un funzionamento stabile della scheda di memoria, si consiglia di formattarla con la videocamera prima di utilizzarla per la prima volta (p. 51). La formattazione della scheda di memoria cancella tutti i dati memorizzati nella scheda, che non potranno essere recuperati. Salvare i dati importanti su un PC, e così via.
• Qualora venga visualizzato il messaggio [Impossibile creare un nuovo file di database di immagini. È possibile che lo spazio disponibile non sia sufficiente.], formattare la scheda di memoria (p. 51).
• Verificare la direzione della scheda di memoria. Qualora si forzi l'inserimento della scheda di memoria nella direzione sbagliata, la scheda di memoria, l'alloggiamento per la scheda di memoria o i dati delle immagini potrebbero venire danneggiati.
• Durante l'inserimento o l'espulsione della scheda di memoria, fare attenzione a evitare che la scheda di memoria possa scattare verso l'esterno e cadere.

Tipi di schede di memoria utilizzabili con questa videocamera

	Classe di velocità SD	Capacità (funzionamento verificato)	Descritta nel presente manuale
“Memory Stick PRO Duo” (Mark2)		Fino a 32 GB	“Memory Stick PRO Duo”
“Memory Stick PRO-HG Duo”	-
“Memory Stick XC-HG Duo” Fino a 64 GB
Scheda di memoria SD	Di Classe 4 o superiore	Fino a 64 GB Scheda SD Scheda di memoria SDHOC
Scheda di memoria SDXC

• Il funzionamento con tutte le schede di memoria non è garantito.

Note

• Con questa videocamera non è possibile utilizzare una MultiMediaCard.
• I filmati registrati su schede di memoria "Memory Stick XC-HG Duo" e SDXC non possono essere importati o riprodotti su computer o apparecchi AV che non supportino il file system exFAT* collegando la videocamera a questi apparecchi con il cavo USB. Verificare anticipatamente che l'apparecchio che si intende collegare supporti il file system exFAT. Qualora si colleghi un apparecchio che non supporti il file system exFAT e venga visualizzata la schermata di formattazione, non eseguire la formattazione. In caso contrario, tutti i dati registrati andranno persi.
• exFAT è un file system utilizzato per le schede di memoria "Memory Stick XC-HG Duo" e SDXC.

Supporti di registrazione/riproduzione/modifica: Indicatori sullo schermo durante la registrazione (p. 72) - Tempo di registrazione dei filmati/Numero di foto registrabili (p. 56)

Registrazione/riproduzione

Registrazione

Per informazioni sul modello della videocamera, vedere la pagina seguente:

Funzioni e apparecchiature → p. 7

Come impostazione predefinita, sia i filmati che le foto vengono registrati sui supporti seguenti. I filmati vengono registrati con qualità di immagine ad alta definizione (HD).

Modelli sulla memoria interna: Scheda di memoria

Registrazione di filmati

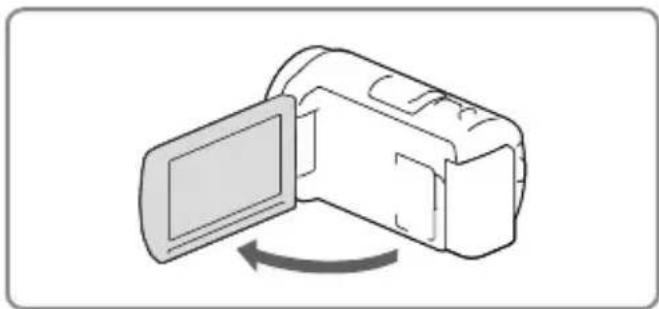

1 Aprire lo schermo LCD.

2 Premere START/STOP per avviare la registrazione.

• Per arrestare la registrazione, premere di nuovo START/STOP.
• È possibile registrare foto durante la registrazione di un filmato premendo PHOTO (Doppia acquisizione).

Note

• Se si chiude lo schermo LCD durante la ripresa di filmati, la videocamera arresta la registrazione.
• Il tempo massimo di registrazione continua di filmati è pari a circa 13 ore.
• Quando il file di un filmato supera i 2 GB, viene creato automaticamente un file di filmato successivo.
• Gli stati seguenti vengono indicati qualora sia ancora in corso la scrittura dei dati sui supporti di registrazione al termine di quest'ultima. Durante questo periodo di tempo, non sottoporre a forti scosse o vibrazioni la videocamera, né rimuovere la batteria o l'alimentatore CA.

-La spia di accesso (p. 21) è accesa o lampeggia

• L'icona del supporto nell'angolo superiore destro dello schermo LCD sta lampeggiando
• A seconda dell'impostazione di [Modo REG] e Frequenza quadro, potrebbe essere impossibile scattare foto.
• Lo schermo LCD della videocamera è in grado di visualizzare le immagini registrate a schermo intero (visualizzazione con tutti i pixel). Tuttavia, se le immagini vengono riprodotte su un televisore non compatibile con la visualizzazione con tutti i pixel, è possibile che i bordi superiore, inferiore, destro e sinistro vengano leggermente tagliati. Si consiglia di registrare le immagini con la funzione [Linea griglia] impostata su [Acceso] e utilizzando la cornice esterna della funzione [Linea griglia] (p. 50) come guida.

• Tempo di registrazione, numero di foto registrabili (p. 56)
• [Selezione Supporto] (Modelli con memoria interna) (p. 21)
• Tempo di registrazione, capacità residua [Info supporto] (p. 51)

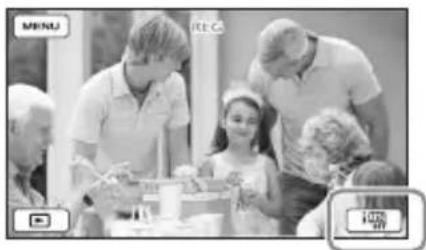

Ripresa di Foto

1 Aprire lo schermo LCD e selezionare [MODE] → (Foto).

2 Premere leggermente il tasto PHOTO per regolare la messa a fuoco, poi premerlo fino in fondo.

• Quando la messa a fuoco è regolata correttamente, l'indicatore del blocco AE/AF viene visualizzato sullo schermo LCD.

Per cambiare la dimensione dell'immagine: [dim. imm.] (p. 50)

Per visualizzare gli elementi sullo schermo LCD

Gli elementi sullo schermo LCD scompaiono se non si utilizza la videocamera per qualche secondo dopo averla accesa o quando si commuta tra i modi di registrazione di filmati e di registrazione di foto.

Toccare qualsiasi punto, tranne i tasti, sullo schermo LCD per visualizzare informazioni sulle icone con comode funzioni per la registrazione.

• Per visualizzare sempre gli elementi sullo schermo LCD: [Imp. visualizzazione] (p. 50)

Qui vengono descritte le icone sia per il modo di registrazione di filmati che per quello di registrazione di Foto. Per i dettagli, fare riferimento alla pagina indicata tra parentesi.

1 Tasto dello zoom (W: grandangolo/T: teleobiettivo), tasto START/STOP (nel modo di registrazione di filmati), tasto PHOTO (nel modo di registrazione di Foto) Tasto MENU (48) 3 Stato rilevato da Intelligente autom. (31) 4 Stato della registrazione ([ATTESA]/[REG]) 5 Blocco AE/AF (esposizione automatica/messa a fuoco automatica) (24) 6 Stato della triangolazione GPS* (32) 7 Messa a fuoco con inseguimento 8 Zoom, tempo di funzionamento residuo della batteria Contatore (ore: minuti: secondi), cattura di una Foto, supporti di registrazione/ riproduzione/modifica (72) 10 Tempo residuo di registrazione stimato, qualità di immagine in registrazione, frequenza quadro, modo di registrazione (HD/STD), dimensioni filmato (MP4) (30) 11 Numero approssimativo di foto registrabili, rapporto di formato (16:9 o 4:3), dimensioni foto (L/M/S) Tasto di annullamento della messa a fuoco con inseguimento 13 Tasto [MODE] (Modo Ripresa) (24) Tasto Intelligente autom. (31) 15 Modo audio (50), Vis. Livello audio (50) 16 Tasto Visiona immagini (27) Mio tasto (è possibile assegnare le funzioni preferite alle icone visualizzate in quest'area) (50)

Aprire il pannello LCD a un angolo di 90 gradi alla videocamera (①), quando ruotarlo di 180 gradi verso il lato dell'obiettivo (②).

Sullo schermo LCD viene visualizzata un'immagine speculare del soggetto, ma l'immagine apparirà normale nella registrazione.

Uso dello zoom

Spostare la leva dello zoom motorizzato per ingrandire o ridurre la dimensione dell'immagine.

W (grandangolo): Campo di visualizzazione più ampio T (teleobiettivo): Vista ravvicinata

• È possibile ingrandire le immagini fino a 55 volte (Extended Zoom) rispetto alle dimensioni originali tramite la leva dello zoom motorizzato.
• Per eseguire uno zoom graduale, spostare leggermente la leva dello zoom motorizzato. Spostarla maggiormente per uno zoom più rapido.

Note

• Mantenere il dito sulla leva dello zoom motorizzato. Se si solleva il dito dalla leva dello zoom motorizzato, potrebbe venire registrato anche il suono del funzionamento della leva dello zoom motorizzato. Non è possibile modificare la velocità dello zoom mediante il tasto / sullo schermo LCD.
• La distanza minima fra la videocamera e il soggetto che consente di mantenere una messa a fuoco nitida è di circa 1 cm per il grandangolo e di circa 80 cm per il teleobiettivo.
• È possibile ingrandire le immagini fino a 30 volte utilizzando lo zoom ottico nei casi seguenti: Quando [SteadyShot] è impostato su una voce diversa da [Attivo] Quando è selezionato il modo (Foto)

• Ingrandimento ulteriore: [Zoom digitale] (p. 49)

Riproduzione

Per informazioni sul modello della videocamera, vedere la pagina seguente:

Funzioni e apparecchiature → p. 7

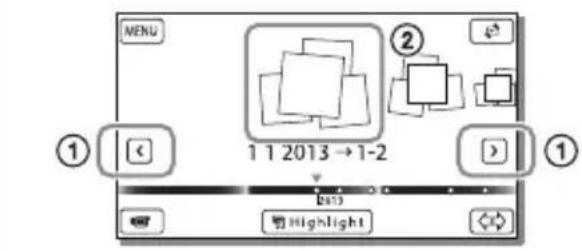

È possibile cercare le immagini registrate per data e ora di registrazione (Visione evento) o per luogo di registrazione (Visione cartina (modelli con GPS)).

1 Aprire lo schermo LCD e premere il tasto sulla videocamera per attivare il modo di riproduzione. - È possibile attivare il modo di riproduzione selezionando sullo schermo LCD (p. 25). 2 Selezionare per spostare l'evento desiderato al centro (1) e quindi selezionarlo (2). - La videocamera visualizza automaticamente le immagini registrate come un evento, in base alla data e all'ora. 3 Selezionare l'immagine. - La videocamera riproduce a partire dall'immagine selezionata fino all'ultima immagine nell'evento. 4 Selezionare i tasti appropriati sullo schermo LCD per le varie operazioni di riproduzione.

Volume	/	Precedente/successivo
Canc.	/	Riavvolgimento veloce/avanzamento veloce
Contesto	/	Riproroduzione/pausa
Arresto	/	Avvio/arresto visualizzazione in seriese

• A seconda dell'immagine in corso di riproduzione, alcuni tasti sopra descritti potrebbero non essere visualizzati.
• Se si tocca ripetutamente / durante la riproduzione, i filmati vengono riprodotti a una velocità pari a circa 5 volte → circa 10 volte → circa 30 volte → circa 60 volte.
• Selezionare / durante la pausa per riprodurre lentamente i filmati.
• Per ripetere la visualizzazione in serie, selezionare → [Imp. visual. serie].

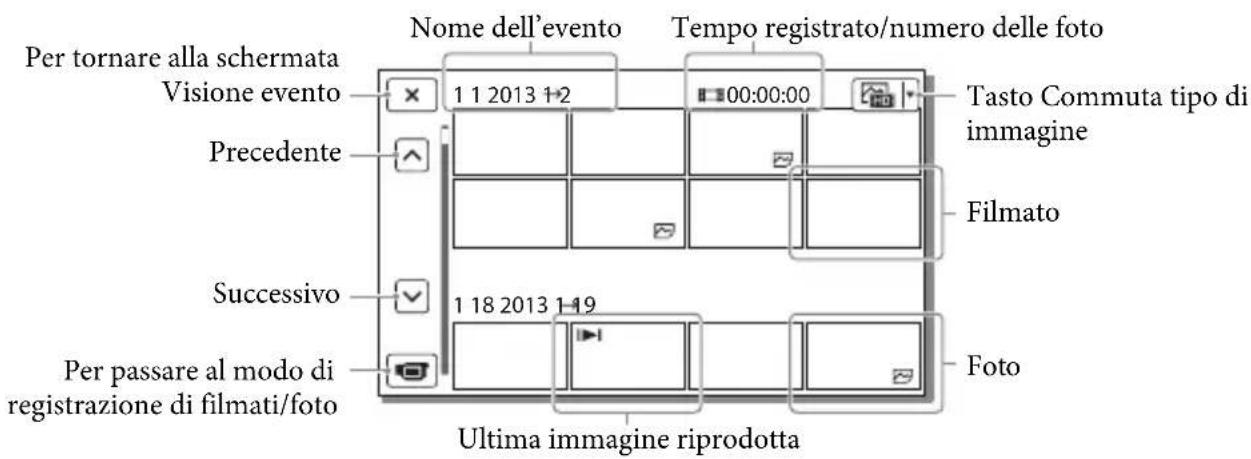

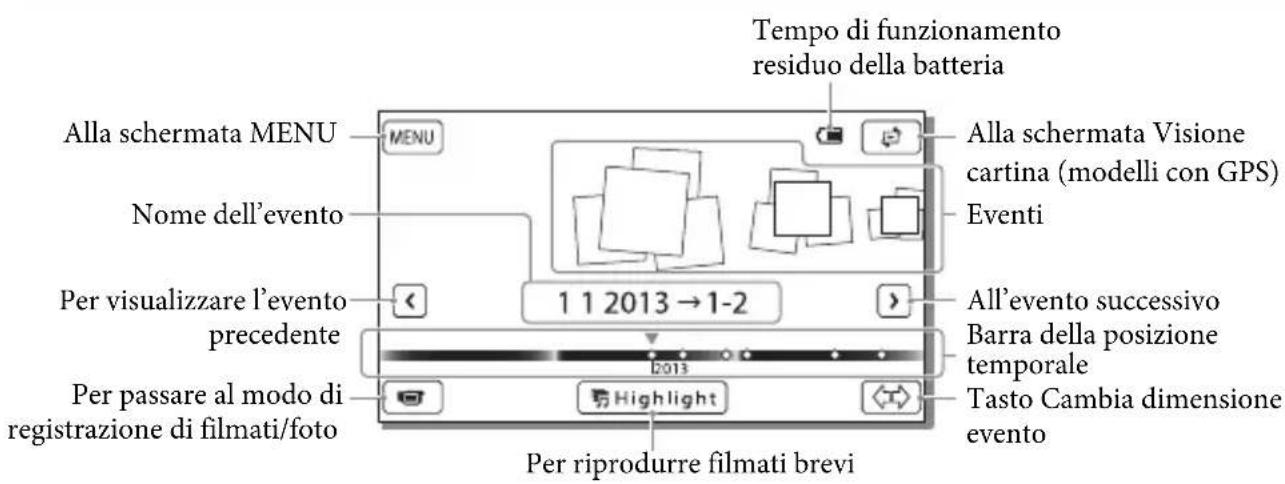

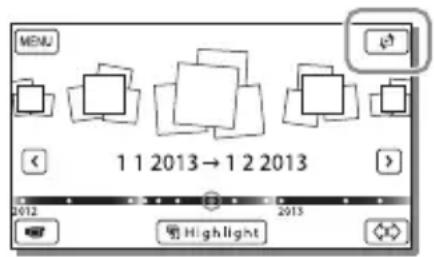

Visualizzazione sullo schermo nella schermata Visione evento

• Le immagini in formato ridotto che consentono di visualizzare più immagini allo stesso tempo su una schermata indice sono dette "miniature".

Note

• Per evitare la perdita dei dati delle immagini, salvare periodicamente tutte le immagini registrate su un supporto esterno (p. 45).
• Nell'impostazione predefinita, è preregistrato un filmato dimostrativo protetto (modelli con memoria interna).

Passare alla Visione cartina toccando [Visione cartina].

• Quando si utilizzano i dati della cartina per la prima volta: viene visualizzato un messaggio che chiede di confermare se si accettino o meno i termini del contratto di licenza relativi ai dati della cartina. È possibile utilizzare i dati della cartina toccando [Sì] sullo schermo dopo aver accettato i termini del contratto di licenza (p. 67). Se si tocca [No], non è possibile utilizzare i dati della cartina. Tuttavia, quando si prova a utilizzare i dati della cartina per la seconda volta, lo stesso messaggio viene visualizzato sullo schermo, ed è possibile utilizzare i dati della cartina toccando [Sì].

Per riprodurre le immagini con altri apparecchi

• Potrebbe non essere possibile riprodurre normalmente con altri apparecchi le immagini registrate sulla videocamera. Inoltre, potrebbe non essere possibile riprodurre con la videocamera le immagini registrate su altri apparecchi.
• Non è possibile riprodurre su apparecchi AV di altri produttori filmati con qualità di immagine a definizione standard (STD) registrati su schede di memoria SD.

Operazioni avanzate

Registrazione di immagini con varie impostazioni

Per informazioni sul modello della videocamera, vedere la pagina seguente: Funzioni e apparecchiature → p. 7

Selezione della qualità di immagine dei filmati (Modo di registrazione)

È possibile commutare il modo di registrazione per selezionare la qualità del filmato quando si intende registrare filmati con qualità di immagine ad alta definizione (HD). Il tempo di registrazione (p. 57) o il tipo di apparecchio multimediale sul quale è possibile copiare le immagini possono variare a seconda del modo di registrazione selezionato. ([Standard HQ] è l'impostazione predefinita).

1 Selezionare [MENU] → [Qualità/Dimensione imm.] → [Modo REG]. 2 Selezionare il modo di registrazione desiderato.

Modo di registrazione e apparecchi multimediali sui quali è possibile copiare le immagini

Tipi di supporti	Modo di registrazione
	PS*	FX	FH/HQ/LP
Su QUESTa videocamera
Memoria interna**	✓	✓	✓

Tipi di supporti	Modo di registrazione
	PS*	FX	FH/HQ/LP
Scheda di memoria	✓	✓	✓
Su apparecchi esterni
Apparecchio multimediale esterno	✓	✓	✓
Dischi Blu-ray	✓	✓	✓
Dischi di registrazione AVCHD	—	—	✓

• PS può essere impostato solo quando Frequenza quadro è impostato su [60p] (modelli con sistema colore NTSC) / [50p] (modelli con sistema colore PAL). **Modelli con memoria interna

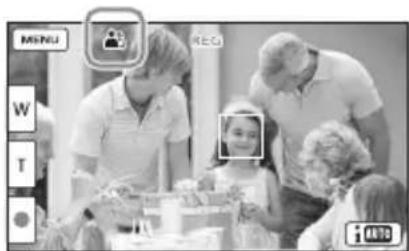

Cattura automatica dei sorrisi (Otturatore sorriso)

Una foto viene registrata automaticamente quando la videocamera rileva il sorriso di una persona durante la registrazione di un filmato (p. 49). ([Doppia acquisizione] è l'impostazione predefinita).

La videocamera sta rilevando un viso. La videocamera sta rilevando un sorriso (arancione).

• Se le opzioni impostate sono le seguenti, non è possibile utilizzare la funzione Otturatore sorriso.
• [Modo REG]: [Qualità ottima FX]
• A seconda delle condizioni di registrazione, delle condizioni dei soggetti e delle impostazioni della videocamera, potrebbe non essere possibile rilevare i sorrisi.

[Sensibil. rilev. sorrisi] (p. 49)

Selezione automatica dell'impostazione appropriata per la situazione di registrazione (Intelligente autom.)

La videocamera registra filmati dopo aver selezionato automaticamente l'impostazione più appropriata ai soggetti o alla situazione. ([Acceso] è l'impostazione predefinita).

1 Selezionare [Acceso] OK nell'angolo inferiore destro della schermata di registrazione di filmati o foto.

2 Puntare la videocamera verso il soggetto e avviare la registrazione.

Vengono visualizzate le icone corrispondenti alle condizioni rilevate.

Rilevamento visi: (Ritratto),

(Bambino)

Rilevamento scene: (Controluce),

(Panorama), (Scena notturna), (Palcoscenico), (Luce scarsa), (Macro)

Rilevamento delle vibrazioni della

videocamera: (Mentre si cammina), 1 (Treppiede)

Rilevamento audio: ,id.rumore vento aut.

Per annullare la funzione Intelligente autom., selezionare AUTO → [Spento].

Per registrare immagini più luminose di quelle registrate utilizzando la funzione Intelligente autom.

Selezionare [MENU] [Ripresa/Microfono] → [Impostazioni manuali] → [Low Lux].

Note

• La videocamera potrebbe non rilevare la scena o il soggetto previsti, a seconda delle condizioni di registrazione.

Selezione del formato di registrazione dei filmati

La videocamera è in grado di registrare filmati con tre formati di registrazione diversi.

1 Selezionare [MENU] [Qualità/Dimen. imm.] [HD/MP4/STD Impos.]. 2 Selezionare l'impostazione di immagine desiderata.

:HD: Qualità HD:

Formato per videocamere digitali ad alta definizione. Consente di apprezzare immagini bellissime su grande schermo.

MP4 MP4:

Formato comodo per la riproduzione di filmati su smartphone e per il caricamento in rete o sul Web.

:Qualità STD:

Formato per videocamere digitali a definizione standard. È utile per salvare i filmati su DVD.

Registrazione delle informazioni sulla propria ubicazione (Modelli con GPS)

Per informazioni sul modello della videocamera, vedere la pagina seguente: Funzioni e apparecchiature → p. 7

Impostando [Impostazione GPS] su [Acceso] (impostazione predefinita), l'icona della triangolazione GPS viene visualizzata sullo schermo e la videocamera inizia a cercare il segnale dei satelliti GPS. L'icona visualizzata varia a seconda dell'intensità del segnale ricevuto. La funzione GPS è disponibile quando è visualizzato x, x₁.

Le funzioni seguenti sono disponibili se si utilizza la funzione GPS (Global Positioning System).

• Registrazione delle informazioni sull'ubicazione su filmati o foto ([Acceso] è l'impostazione predefinita). Riproduzione di filmati e foto cercandoli da una mappa (Visione cartina, p. 29)
• Visualizzazione di una mappa della propria ubicazione corrente

Se non si desidera registrare informazioni sull'ubicazione

Selezionare [MENU] → [Impostazioni] → [Impost. Generali] → [Impostazione GPS] → [Spento].

Note

• Prima che la videocamera inizi ad eseguire la triangolazione potrebbe passare del tempo.
• Utilizzare la funzione GPS all'aperto e in aree aperte, in quanto i segnali radio possono essere ricevuti in maniera ottimale in tali aree.
• La mappa visualizza sempre il nord nella parte superiore.

Riproduzione di immagini su un televisore

Collegando la videocamera alla presa di ingresso HDMI di un televisore, le immagini sullo schermo vengono visualizzate con qualità di immagine ad alta definizione (HD). Collegando la videocamera alla presa di ingresso A/V di un televisore, le immagini sullo schermo vengono visualizzate con qualità di immagine a definizione standard (STD).

Flusso del segnale

1 Commutare l'ingresso del televisore sulla presa collegata.

2 Collegare la videocamera a un televisore. 3 Riprodurre un filmato o una foto sulla videocamera (p. 27).

Note

• Fare riferimento anche ai manuali d'uso del televisore.
• Utilizzare l'alimentatore CA in dotazione come fonte di alimentazione (p. 16).
• Se il televisore non dispone della presa di ingresso HDMI, utilizzare un cavo AV (in vendita separatamente) per il collegamento.
• Quando i filmati sono registrati con qualità di immagine a definizione standard (STD), vengono riprodotti con qualità di immagine a definizione standard (STD) anche su un televisore ad alta definizione.
• Quando si riproducono filmati con qualità di immagine a definizione standard (STD) su un televisore in formato 4:3 che non sia compatibile con il segnale con rapporto di formato 16:9, impostare [Modo Wide] su [4:3] per registrare filmati con rapporto di formato 4:3.
• Se si collega la videocamera al televisore utilizzando più di un tipo di cavo per inviare in uscita le immagini, l'uscita HDMI assume la priorità.

Ascolto dell'audio surround 5,1ch

Per impostazione predefinita, è possibile registrare audio surround Dolby Digital 5,1ch con il microfono incorporato. In questo modo, è possibile ottenere un audio realistico durante la riproduzione di un filmato su apparecchi che supportino l'audio surround 5,1ch.

DOLBY

DIGITAL 5.1 CREATOR

Se il televisore è di tipo monofonico (vale a dire che dispone di una sola presa di ingresso audio)

Collegare lo spinotto giallo del cavo AV (in vendita separatamente) alla presa di ingresso video e lo spinotto bianco (canale sinistro) o rosso (canale destro) alla presa di ingresso audio del televisore o del videoregistratore.

Se il collegamento al televisore viene effettuato attraverso un videoregistratore

Collegare la videocamera all'ingresso LINE IN del videoregistratore mediante un cavo AV (in vendita separatamente). Impostare il selettore di ingresso del videoregistratore su LINE (VIDEO 1, VIDEO 2 e casi simili).

• Impostazione del rapporto di formato supportato dal televisore: [Immagine TV] (p. 51)

Informazioni su "Photo TV HD"

Questa videocamera è compatibile con lo standard "Photo TV HD". "Photo TV HD" consente la rappresentazione estremamente dettagliata, simile a una fotografia, di trame sottili e colori tenui. Collegando apparecchi compatibili con lo standard Photo TV HD Sony mediante un cavo HDMI*, è possibile entrare in un nuovo mondo di fotografia di una qualità strepitosa HD.

• Il televisore si commuta automaticamente sul modo appropriato durante la visualizzazione delle foto.

Uso del proiettore incorporato (Modelli con proiettore)

Per informazioni sul modello della videocamera, vedere la pagina seguente: Funzioni e apparecchiature → p. 7

È possibile utilizzare una superficie piana, ad esempio una parete, come schermo per visualizzare le immagini registrate utilizzando il proiettore incorporato.

1 Rivolgere l'obiettivo del proiettore verso una superficie, ad esempio una parete, quindi premere PROJECTOR.

2 Selezionare [Immagine ripresa su Questo dispositivo] sullo schermo LCD.

3 Quando viene visualizzata la schermata del manuale delle istruzioni, selezionare [Proietta].
