| Produkttyp | Monoblock-Klasse-D-Verstärker für Subwoofer |
| Marke | JL Audio |
| Modell | XD1000/1v2 |
| Technologie | NexD™ Hochgeschwindigkeits-Schalttechnologie |
| Nennleistung bei 14,4 V (THD <1%) | 600 W RMS × 1 an 4 Ω, 800 W RMS × 1 an 3 Ω, 1000 W RMS × 1 an 2 Ω |
| Nennleistung bei 12,5 V (THD <1%) | 500 W RMS × 1 an 4 Ω, 650 W RMS × 1 an 3 Ω, 800 W RMS × 1 an 2 Ω |
| Minimale Lastimpedanz | 2 Ω |
| Frequenzgang | 7 Hz – 500 Hz (+0, -1 dB) |
| Integrierter Tiefpassfilter | Butterworth 12 dB/Oktave oder Linkwitz-Riley 24 dB/Oktave, einstellbar von 50 bis 500 Hz (deaktivierbar) |
| Infraschallfilter | Butterworth 24 dB/Oktave bei 30 Hz (deaktivierbar) |
| Signal-Rausch-Verhältnis | 83 dB bei voller Leistung, 53 dB bei 1 W (A-bewertet, 20 Hz-20 kHz) |
| Dämpfungsfaktor | 1000 an 4 Ω / 50 Hz, 500 an 2 Ω / 50 Hz |
| Abmessungen (L × B × H) | 374 mm × 180 mm × 52 mm |
| Empfohlene Sicherung | 80 A (Typ MAXI oder AGU) |
| Stromversorgung | 12 V DC, Fahrzeugbordnetz mit negativer Masse |
| Eingänge | 1 Paar Stereo-RCA, Bereich 200 mV – 8 V effektiv, symmetrischer Differenzeingang |
| Ausgänge | 2 Paar Anschlüsse für Subwoofer (parallel), gepufferter Preamp-Durchgangsausgang |
| Schutzfunktionen | Überstrom, Überhitzung, Unterspannung (Schwellwert 10 V) |
| Statusanzeige | Mehrfarbige LED: grün dauerhaft (Betrieb), grün blinkend (Start), rot (Überhitzung), gelb (Überstrom), aus (Unterspannung) |
| Wartung | Keine vom Benutzer reparierbaren Teile; zur Reparatur an den autorisierten Händler zurückgeben |
| Garantie | 2 Jahre (3 Jahre, wenn von einem autorisierten Händler mit Premium-JL-Audio-Verkabelung installiert) |
Häufig gestellte Fragen - XD10001v2 JL Audio
Benutzerfragen zu XD10001v2 JL Audio
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch XD10001v2 - JL Audio und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. XD10001v2 von der Marke JL Audio.
BEDIENUNGSANLEITUNG XD10001v2 JL Audio
Vielen Dank für den Kauf eines JL Audio Verständerkers.
Ein optimaler Einbau und korrekter Anschluss garantiert Ihnen eine hervorragende Wiedergabequalität und einwandfrei Funktion über weitere Jahre hinweg.
Um dies und die Garantiebedingungen zu erfüllen, empfehlen wir Ihnen, die Installation nur von einem autorisierten JL Audio Fachhändler durchführten zu halten.
Ihr autorisierter Fachhändler besitzt die nötige Erfahrung und das Fachwissen sowie die geeigneten
Werkzeuge für eine fachgerechte Installation, um die optimal Leistungsfähigkeit des Produktes zu
garantieren. Sollen Sie sich davon darauf entscheiden, den Veränderkarten selbst
zu installmenten, behmen Sie sichitte die nötige Zeit und lessen Si das Ihnen vorliegende
Benutzerhandbuch aufmerksam durch und machen Sie sich mit den
Installationsanweisungen und Einbauhinweisen vertraut.
Falls Sie irgendwelche Fragen bezüglich这点es Benutzerhandbuchs oder zum Betrieb des Verstärkers haben, wenden Sie sichitte an ihren JL Audio Fachhändler.
Wir wollen Sie langfristig als Kunden gehalten. Daher möchten wir Ihnen nahelegen, bei der Nutzung theses Produkts Vorsicht walten zu halten, um Ihr Gehör und das Gehör anderer Personen in Ihr Fremzeug nicht zu schädigen. Wissenschaftliche Studien haben gezeigt, dass anhaltende hohe Lautstärke zu irreversiblen Hörschäden führen kann. Dieser Verträker kann (genau wie alle anderen Hochleistungsverträker) im Verbund mit einem entsprechenden Laufsprechersystem ein derartiges Lautstärkeniveau erreichen.itte setzen Sie sich nur in begrenztem Umfang hohen Lautstärken aus.
Während der Fahrt sollenn Sie Ihr Audiosystem so betreiben, dass Sie immer noch Gerausche (Hupen, Sirenen etc.) ausreichend wahrnehmen konnen, um den sicheren Betrieb Ihres Fahrzeugs zu gewährleisten.
SERIENNUMMER
Sollte Ihr Veränderer einer Reparatur oder Wartung bedürfen oder solle erjemals gestöhlen werden, benötigen Sie die Seriennummer des Produkts.ittenehmenSie sich die Zeit, die Seriennummer in das unter angegebene Feld einzutragen.Die Seriennummer befindet sich auf der Unterseite des Veränderers und auf seiner Verpackung.
Seriennummer:
EINBAUSITUATION
Dieser Veränder ist für den Betrieb in Fahrzeugen gedacht, die über 12-Volt-Systeme mit Minuspol an Masse Verfügen. Die Benutzung deses Produkte in Fahrzeugen mit Pluspol an Masse und/oder abweichenden Spannungen kann zur Beschädigung des Produkts führen und zum Erlöschen der Garantie.
Dieses Produkt ist für die Verwendung in Luftfahrzeugen nicht zugelassen.
Versuchen Sie nicht, die Ausgange
dieses Verstärkers mit den Ausgangen eines
anderen (auch eines identischen) Verstärkers zu
"überbrücken".
VORBEREITUNG DES EINBAUS
Esistwichtig,dassSiesichdieZeitnehmen,
desesBenutzerhandbuchgrundlichzulesen,
unddenEinbau sorgfaltigVorbereiten.Bei
derVorbereitungdesEinbaumusssenSieunter
anderem die folgendenFaktorenbedenken:
Effiziente Kuhlung:
Das Außernehmme, als der Verstärker ist so konzipiert, dass es die Wärme von den Schaltkreisen des Verstärkers abfuhrt. Um eine optimale Kühlleistung zu gewährleisten, sollte diese Außernehmme einen möglichst großen Luftvolumen ausgesetzt sein. Wir der Verstärker in einem klinen, schlecht belufteten Facheingebau, so kann dies zu einer überhöhten Erwärung und schlechterer Leistung führen. Wenn der Verstärker im Rahmen des Einbausumschlossen werden muss, so empfehl't sich die Belüfung dieser Einfassung mit Hilfe eines Ventilators. Für normale Anwendungen ist eine Kühlung mit Ventilator nicht notwendig.
WICHTIG!
Es wird dringend davon abgeraten, den Verstärker verkehrt herum zu montieren.
Wird der Verstärker unter einem Sitz angebracht, sollen den Gewährleistung einer ordnungsgemänen Kuhlung mindestens 2,5 cm Raum über dem Außengehause des Verstärkers vorhanden sein.

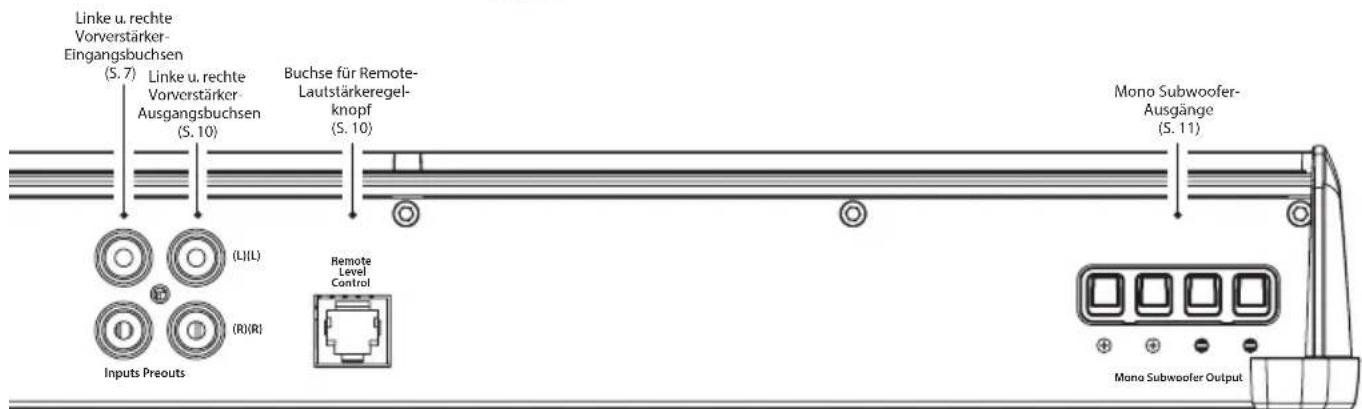

Sicherheitsmaßnahmen:
Ihr Verstärker muss in einer trockenen, gut belufteten Umgebung installiert werden und darauf nicht die Sicherheitseinrichtungen Ihres Fahrzeugs beeinträchtigen (Airbags, Sicherheitsgurte, ABS etc.). Sie sollen sich außer dem die Zeitnehmen, den Verstärker sichere zu befestigen, so dass er sich im Fall einer Kollision oder einer plötzlichen Erschüttung des Fahrzeugs nicht lost.
Dumme Fehler, die man vermeiden sollte
- Bevor Sie Löscher in Ihr Fahrzeug bohren, sollenn Sie unbedingt sicherstellen, dass Sie nicht den Benzintank, Bremsleitungen, Kabelsträge oder sonstige wichtige Teile des Fahrzeugs anbohren.
Kabel dürfen nicht unter dem Fahrzeug oder auf der Außennde des Fahrzeugs geführt werden. Dies ist sehr gefährlich und kann zu erheblichen Schäden an Ihr dem Fahrzeug oder Ihrer körperlichen Unversehrtheit führen. - Schützen Sie alle Kabel des Systems vor scharfen Metallkanten und Abnutzung, indem Sie bei der Kabelverlegung sorgfältig Vorgehen und die Kabel korrekt befestigen sowie Kabeltullen und Isolierrohre benutzen, wo dies notwendig ist.
- Der Veränder darf nicht im Motorraum, unter dem Fahrzeug, auf dem Dach oder in sonstigen Bereichen angebracht werden, wo er Wind und Wetter ausgesetzt ist.
PRODUKTBESCHREIBUNG
Der XD1000/1v2 ist ein Monoblock-Verträger mit JL Audio NexD™ High-Speed Schalttechnologie für hervorragende Effizienz und Klangqualität.
Der XD1000/1v2 Verträger kann mit weitere verschieden Steuergeräten und System-Konfigurationen betrieben werden.
Der Frequenzgang ist auf den Bereich unter 500Hz begrenzt. Der Veränder ist nicht für das Ansteuern von Mittel- und Hochtörnern konzipiert. Alle Aspekte seines Betriebs wurden für die Veränderung von tiefen Frenzen optimiert. Die detailierten Spezifikationen können Sie Anhang C (Seite 15) entnehmen.
TYPISCHER INSTALLATIONSABLAUF
Die folgenden Anweisungen beschreiben den typischen Ablauf einer Verständkerinstallation, bei der ein nachträglich eingebautes Steuergerät (kein ab Werk eingebautes Gerät oder ein OEM-Interface-Prozessor (wie z.B. CleanSweep CL441dsp) verwendet wird. Bei einigen Konfigurationen können zusätzliche Arbeitsvorgänge und Abläufe notwendig sein. Bei weiteren Fragen zum Einbau kontaktieren Sieitte ihren autorisierten JL Audio Fachhandler.
1) Trennen Sie die Verbindung des Kabels zum Minuspol der Fahrzeugbatterie und sichern Sie das lose Kabel, damit nicht unbeabsichtigt eine Stromverbindung entstehen kann. Diese Maßnahme muss unbedingt durchgeführt werden!
2) Verlegen Sie das Stromkabel (Durchmesser mind. 25mm^2 ) von der Batterie zum Einbauort des Verstärkers. Achten Sie darauf, dass es bei der Verlegung nicht beschädigt wird und nicht den Betrieb des Fahrzeugs beeinträchtigt. Benutzen Sie ein Stromkabel mit mindestens 35~mm^2 Durchmesser und einen gesicherten Verteilerblock, wenn Sie zusätzlich zum XD1000/1v2 weitere Verstärker einbauen möchten.
3) Verbinden Sie das Stromkabel mit dem Pluspol der Fahrzeugbatterie. Sichern Sie die Leitung innerhalb von 45~cm ab dem Pluspol mit einem geeigneten Sicherungssockel (und Verbindungen) ab. Diese Sicherung ist zum Schutz Ihr's Fahrzeugs unbedingt erforderlich. Stecken Sie die Sicherung erst ein, wenn das Stromkabel korrekt mit dem Verträger Verbunden ist.
4) Verlegen Sie die Audio-Signalkabel und die Remote-Einschaltleitung vom Steuergerat zum Einbauort des Verständerkers
5) Verlegen Sie die Laufsprecherkabel vonden Laufsprechern zum Einbauort des Verständers.
6) Suchen Sie einen soliden metallischen Massepunkt in der Höhe des Verstärkers und schreiben Sie das Massekabel (Minus) mit geeignetem Anschlusszubehör Dort an (es wird empfohlen, die JL Audio ECS-Erdungsklemme XB-MGLU zu Verwenden). Verwenden Sie ein Kabel mit mindestens 25mm^2 Durchmesser. Achten Sie daraufuf, dass seine Länge zwischen Verstärker und Massepunkt nicht länger als 90 cm ist. In einigen Fahrzeugen kann es erforderlich sein, das Massekabel der Fahrzeugbatterie durch ein Kabel mit längerem Durchmesser zuersetzen. (Beachten Sie dazu den Abschnitt „WICTIG" auf Seite 5).
7) Befestigen Sie den Verständner sich am Einbauort.
8) Verbinden Sie die positiven und negativen Stromkabel mit dem Verstärker. Das Anbringen einer Sicherung in der Nähdes Verstärkers ist nicht notwendig, wenn der XD1000/1v2 das einzige Gerät ist, das von der geschäften Hauptstromleitung gespeist wird. Wenn sich der XD1000/1v2 die geschäfte Hauptstromleitung mit weiteren Verstärkern oder anderen Geräten teilt, so sichern Sie jeder Verstärker bzw. jedes Gerät innerhalb von 30 cm Kabellänge mit einem geschäften Verteilerblock oder mehreren einzelnen Sicherungsblöcken/integrierten Sicherungen ab.
9) Verbinden Sie die Remote-Einschaltleitung mit dem Veränder oder konfigurieren Sie den „Turn-On Mode“-Schalter für eine automatische Einschaltung.
10) Verbinden Sie die Audio-Signalkabel mit dem Veränder.
11) Verbinden Sie die Laufsprecherkabel mit dem Veränder.
12) Überprüfen Sie die Einstellungen des Verstärkers und stellen Sie sicher, dass diese den Erfordernissen Ihrssoundsystems entsprechen.
13) Setzen Sie die Sicherung der Stromleitung (80 A für einen XD1000/1v2) in den Sicherungshalter ein und schließen Sie den Minuspol der Fahrzeugbatterie wieder an. Setzen Sie (falls notwendig) die Sicherung (80A) nahe am Verständern ein.
14) Schalten Sie das Steuergerät bei geringer Lautstärke ein und überprüfen Sie noch einmal, ob alle Einstellungen am Verträker korrekt sind.itte drehen Sie die Lautstärke nicht sofort Voll auf, sondern Vergewissern Sie sich erst, dass alle Einstellungen korrekt sind.
15) Stellen Sie dann die Eingangsempfindlichkeit so ein, dass eine ausgewogene Klangbalance zwischen dem Subwoofer und den Lautsprechern sowie die gewünschte Ausgangsleistung erreicht werden. Beachten Sie Anhang A (Seite 14) für die korrekte Einstellung der Eingangsempfindlichkeit.
16) Genießen Sie zur Belohnung für ihre Arbeit ihre Lieblingsmusik.

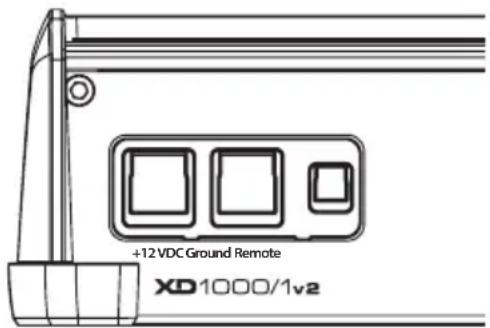

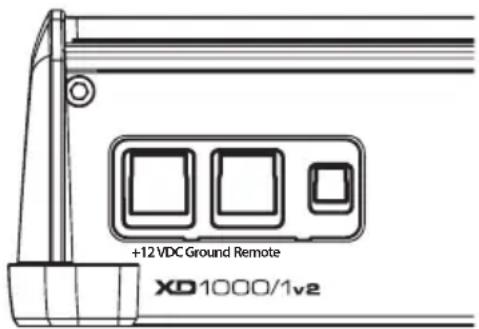

STROMANSCHLUSSE
Bevor Sie mit der Installation beginnen, müssen Sie das Minus-Stromversorgungskabel (Masse) von der Fahrzeugbatterie trennen. Dies Verhindert Beschädigungen am Soundsystem, am Fahrzeug und schützt Sie selbst während der Installation.
Die ^, + 12 VDC" und ,Ground" (Masse) Anschlusse sind fur den Anschluss von Kabeln mit einem Durchmesser von 25mm^2 gedacht. Der korrekte Kabeldurchmesser fur diesen Veränder ist 25mm^2
Wenn Sie zusätzlich zum XD1000/1v2 weitere Verstärker einbauen und für alle Verstärker ein gemeinsames Stromversorgungskabel verwenden möchten, benutzen Sie einen Kabeldurchmesser von 35mm^2 bis 50mm^2 (abhängig vom Gesamtstrombedarf aller Verstärker des Systems). Verbinden Sie these Stromversorgungskabel mit einem Querschnitt von 35mm^2 bis 50mm^2 mit einem gesicherten Verteilerblock, der sich so nahe wie möglich bei den Verstärkern befindet (maximal 30cm Kabellange). Der geschichte Ausgang des Verteilerblocks wird mit dem XD1000/1v2 über ein Stromkabel mit einem Durchmesser von 25mm^2 verbunden. Wir empfehlen die Verwendung von gesicherten Verteilerblöcken von JL Audio ECS (XD-FDBU-2 und XD-FDBU-4)
Hinweis: Ein großerer Kabeldurchmesser bedeutet ein dickeres Kabel und umgekehrt.
Um das Stromversorgungskabel am Veränderk anzuschreiben, müssen Sie zunachst die Schraube auf der Oberseite der Anschlussleiste mit Hilfe der beiliegenden 2,5mm Sechskant-Stiftschluss losdrehen. Isolieren Sie das Ende der Kabel auf 12mm Lange ab und führen Sie die blanke Leitung in die Klemmleiste ein, bis kein blankes Metall mehr sightbar ist. Halten Sie das Kabel in der korrekten Position undziehen Sie die Schraube Vorsichtig fest. Achten Sie daraufuf, die Schraube nicht zu überdrehen.
Die Verbindung zur Masse sollte mit Hilfe eines 25mm^2 Kabels zu einem soliden Blechteil des Fahrzeugs erfolgen und so kurz wie möglich sein. Die Oberfläche des Blechs sollte am Kontaktpunkt angeschlaffen werden, um einen sauberen, leitfähigen Kontakt zwischen dem Metall der Karosserie und dem Ende des Massekabels herzustellen. Für eine optimale Erdung empfehlen wir die Verwendung einer Erdungsklemme Von JL Audio ECS (XB-MGLU). Alternativ können Sie eine Blechschraube oder einen Bolzen mit einer Zahnscheibe benutzen.
Alle Kabel, die durch Metall führen (wie etwa brandschützende Trennwände) müssen durch eine hochwertige Gummi-Durchführungsdichtung geschützt werden, um eine Beschädigung der Kabelisolierung zu verhindern. Es besteht ansonsten die Gefahr gefährlicher Kurzschlüsse.
WICHTIG
Viele Fahrzeuge Verfügen nur über eine sehr)dünne (2,6mm bis 4mm) Stromleitung fur die Masseverbindung zwischen Karosserie und Batterie sowie fur die Pluspolverbindung mit der Lichtmaschine. Um Spannungsabfälle zu vermeiden, sollen den diese Kabel auf 25~mm^2 Durchmesser aufgerüstet werden, wenn ein Verstärkersystem mit Hauptsicherungsnennwerten von uber 60 A installmentiert wird.
NOTWENDIGESICHERUNGEN
Es ist unbedingt erforderlich, dass das/die Hauptstromkabel für den/die Veränder im System innerhalb von maximal 45 cm vom Pluspol der Fahrzeugbatterie mit einer Sicherung versehen werden. Der Sicherungswert jeges Stromkabels sollte so hoch sein, dass alle angeschlossenen Geräte über diese Stromkabel Versorgt werden können. Falls nur der XD1000/1v2 über diesen Stromkabel betrieben wird, sollen den Sie eine 80A-Sicherung Verwenden.
Falls Sie den Verändern nahe an seinen Stromanschlüssen sichern (falls mehr als ein Veränderk über das Hauptstromkabel gespeist wird) sollen den Sie eine 80A-Sicherung verwenden (wir empfehlen eine MAXI
Kunststoffsicherung).

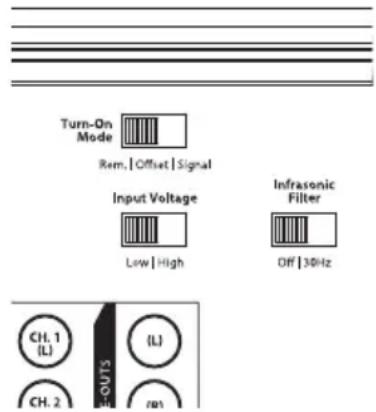

EINSCHALTOPTIONEN
Der XD1000/1v2 kann auf drei Verschiedene Arten ein- und ausgeschaltet werden, die mittels des „Turn-On Mode" Schalters am Veränderk eingestellt werden.itte lessen Sie diese Optionen durch und wahlen Sie die für Ihr System am besten geeignete.
1) +12 V Remote-Einschaltleitung (empfohlen)
2) Signal Sensing-Einschalten
3) DC-Offset-Sensing-Einschalten
+12 V Remote-Schaltleitung: These Option wird für das Ein- und Ausschalten des Verständerkers empfohlen. Der Verständker schaltet sich ein, wenn +12 Volt am „Remote“-Anschluss anliegen und schaltet sich ab, wenn die +12 Volt abgeschaltet werden. Das +12 Volt Einschaltsignal wird üblicherweise über die Remote-
Einschaltleitung eines Steuergerats gefelfert. Der „Remote“-Anschluss des XD1000/1v2 ist auf Kabel mit einem Durchmesser von 1-2 mm ausgelegt. Um die Remote-Einschaltleitung am Veränderk anzuschlieben, offen Sie zunachst die Schraube auf der Klemmleiste mit dem beiliegenden 2,5 mm Sechskant-Stiftschluss. Am Ende des Kabels sollen den Sie etwa 12 mm der Kabelisolierung abziehen. Führren Sie anschließend das abisolierte Ende soweit in den Anschluss ein, bis kein blankes Metall am Kabel mehr zu sehen ist. Halten Sie das Kabel in der korrekten Position undziehen Sie die Schraube Vorsichtig fest. Achten Sie daraufuf, die Schraube nicht zu überdrehen.
Sollte ein Steuergerät nicht über einen dedizierten Remote-Schaltausgang Verfügen, so können Sie eine der folgenden Optionen nutzen:
These Methods sind nutzlich, wenn ein herkömmliches +12V Schaltsignal in einem System nicht verfügbar ist. Sie gestatten es, den Veränder zu betreiben, ohne eine Remote-Schaltleitung am Steuergerät finden zu müssen. Das kann sehr hilfreich sein, wenn Sie den Veränder an ein (Werks-)audiosystem anschlieben wollen, das über keine konventionelle +12V Schaltleitung Verfügt.
Je nach den Eigenschaften des Audiosignals kann eine der folgenden Methoden better Funktionieren als die anderen. Wir empfehlen, zunachst DC Offset-Sensing auszuprobieren, da es bei dieser Option nach Abschaltung des Signals nicht zu einer langen Verzogerung kommt bis das System abgeschalte wird.
DC Offset-Sensing: Der Veränder wird ein- und ausgeschelt, wenn ein sehr schwaches DC-Signal (Offset) erkannt wird, das typischerweise am Audio-Ausgang der meisten (Werks-)Steuergeräte und Veränder anliegt. Der Veränder wird ein- und ausgeschelt, wenn diese DC-Signal anliegt bzw. nicht anliegt. Die Sensibilität these Schaltkreises ist für relativ hohe Strome (Lautsprecher) ausgelegt, nicht für niedrige (Vorveränder). Der Schaltkreis wird nur durch das Signal des linken Kanals ausgelöst.
Signal-Sensing: Der Versteller wird ein- und ausgeschaltet, wenn ein Vollbereichs-Audiosignal an seinem linken Eingangskanal anliegt. Nach etwa 30 Sekunden wird der Versteller abgeschaltet. Die Sensibilität these Schaltkreises ist für relativ hohe Strome (Laufsprecher) ausgelegt, nicht für niedrige (Vorversteller). Der Schaltkreis reagiert auf Signale im mittleren Frequenzbereich. Dies Verhindert Fehlschaltungen aufgrund von Signalen, die auf die Bewegung von Laufsprechem zurückzufahren sind, die mit dem Eingangssignal des Verständers parallel geschalte t sind.
WICHTIG!
Beim Signal- und DC-Sensing Betrieb wird der „Remote“-Einschaltanschluss zu einem Remote-Einschaltausgang. Dies gestattet es dem XD1000/1v2 andere Verträker im Audio-System einzuschalten, die nicht über Signal-Sensing Verfügen.

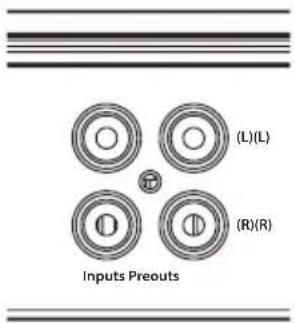

EINGANGSTEIL
Der XD1000/1v2 ist mit einer symmetrischen Audioeingangs-Technologie ausgestattet, die dem Benutzer eine sehr hohe Flexibilität bietet und über eine gute Rauschunterrückung verfügt. Die Art der Schaltung erlaubtes, am XD1000/1v2 Hochpegeleingänge von Werksradios ohne übermäßige Verzerrungen oder Störgeräusche anzuschlieben.
Sie konnen sowohl ein Stereo- als auch ein Mono-Signal an die Eingänge des Veränderkers anschließen. Die Eingangsschaltung summiert für den internen Veränderkern automatisch das Stereo-Signal zu einem Mono-Signal. Der Veränderkern Funktioniert auch mit nur einem Anschluss, es ist dann aber eine höhere Pegeleinstellung der Eingangsempfindlichkeit erforderlich, um den Signalverlust auszugleichen. Es ist bei Verwendung eines Mono-Inputsignals ratsam, einen Y-Adapter zum Splitten des Mono-Signals zu Verwenden, um beiden Anschlüsse am Veränderkern nutzen zu konnen. Falls Sie nur einen Eingang verwenden und entweder DC-Offset oder Signal Sensing „Turn-On Mode" verwenden, müssen Sie den linken Audio-Eingang benutzen, damit die automatische Einschaltung Funktioniert.

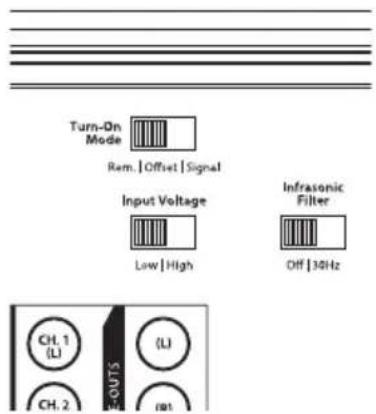

Eingangsspannungs-Bereich:
Eingangsspannungs-Bereich: Das Eingangsteil des XD1000/1v2 hat einen groben Eingangsspannungs-Bereich (200 mV - 8 V). This is in two Teilbereiche unterteilt, die mit dem Schalter „Input Voltage" entsprechend eingestellt werden können:
"Low": für Vorveränderer-Signale "High": für Laufsprecher-Signale
Die Schalterposition „Low“ des „Input Voltage“-Schalters stellt eine Eingangsempfindlichkeit zwischen 200mV und 2V ein. Dies bedeutet, dass der Drehregler „Input Sens.“ innerhalb these Spannungsbereichs regelt. Falls Sie ein nachgerüstetes Steuergerät mit konventionellen Vorveränderer-Ausgangen benutzen wollen, ist dies meistens die Beste Einstellung.
Mit der Einstellung „High" des „Input Voltage" Schalters wahlen Sie eine Eingangsempfindlichkeit zwischen 800mV und 8 V. Dies ist am besten für bestimmte Hochpegel-Signale von Vorverstärkern und Laufsprecher-Ausgängen von Steuergeräten sowie kleinen Verständern. Um Laufsprecher-Ausgänge am XD1000/1v2 anschließen zu konnen, müssen die Laufsprecherkabel des Steuergeräts oder des kleinen Verständerkers für links und rechts mit je einem Cinchstecker Versehen oder mit Cinch-Kabeln verbunden werden. Alternativ konnen Sie JL Audio ECS Laufsprecherkabel-Cinchadapter Verwenden (XD-CLRAIC2-SW).
Für den XD1000/1v2 sind normalerweise keine Veränderter-Adapter notwendig. Wenn Sie feststellen, dass das Ausgangssignal nicht ausreichend verringgert werden kann wenn ein direktes Laufsprecherpegel-Signal am Veränderter anliegt und der „Input Voltage“ Schalter sich in seiner „High“ Position befindet, kann ein Ausgangspiegel-Konverter oder Spannungsteiler benutzt werden, um den Signalpegel zu reduzieren.

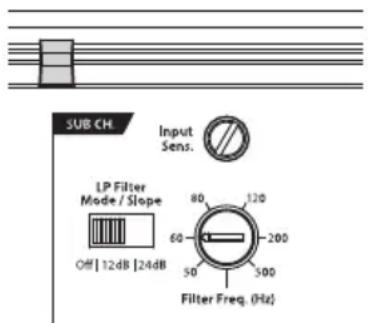

EINSTELLUNG DER
EINGANGSEMPFINDLICHKEIT
Mit dem Drehregler „Input Sens.” kann die Ausgangsspannung des Steuergerats an die Eingangsempfindlichkeit des XD1000/1v2 angepasst werden, um ein möglichst hohes unverzerrtes Ausgangssignal zu erhalten. Drehen Sie den Regler im Uhrzeigersinn, um die Eingangsempfindlichkeit zu erhöhen (lauter bei gleicher Eingangsspannung). Die Drehung entgegen dem Uhrzeigersinn führt zu einer niedrigeren Empfindlichkeit (leiser bei gleicher Eingangsspannung).
Genauere Informationen über die optimale Einstellung des Verständers für ein maximales unverzerrtes Ausgangssignal finden Sie in Anhang A (Seite 14) theses Handbuch. Nach dem Sie die entsprechenden Schritte durchgehirt haben, können Sie die mit dem Regler „Input Sens." die Eingangsempfindlichkeit herunterregeln, bis das System ausgewogen eingestellt ist.
Stellen Sie „Input Sens.” für keinen Kanal eines Verständers im System über den durch das in Anhang A angegebene Verfahren ermittelten Maximalwert ein (Seite 14). Andernfalls treten hörbare Verzerrungen auf und die Laufsprecher konnen beschädigt werden.
FILTEREINSTELLUNG
Die meisten Lautsprecher konnen konstruktiv nicht das gesamte für den Menschen hörbare Frequenzspektrum wiedergeben. Aus thisem Grund bestehen die meisten Lautsprechersysteme aus mehreren Lautsprechern, die jeweils einen bestimmten Frequenzbereich wiedergeben. Mit Hilfe von Filtern wird festgelegt, welcher Frequenzbereich zum jeweiligen
Teil des Lautsprachersystems geschickt wird. Die Aufteilung der Frequenzbereiche auf verschiedene Lautspricher kann über passive Filter erfolgen (Spulen und/oder Kondensatoren zwischen den Verständkerausgängen und den Sprechern). Dies ist zur Filterung zwischen Mittel- und Hochtörnern Vöglich ausreichend. Die Filterung zwischen Subwoofer-Systemen und Satellinenlautsprachersystemen erfolgt dagegen am Besten über aktive Filter, mit denen Hilfe der Frequenzbereich am Eingang zum Verständer abgeschritten wird. Aktive Filter sind stabiler als passive Filter und Verursachen keinen zusätzlichen Widerstand, der die Leistung des Subwoofoers beeinträchtigen kann.
Die im XD1000/1v2 verbauten aktiven Tiefpassfilter sind darauf ausgelegt, die Frenzen oberhalb der Filterfrequenz soweit abzuschwachen, dass die Subwoofer des Systems keine hörbaren Mittel- und Hochtone wiedergeben.
Dies führt zu einer Verbesserung der Tonbalance und Verhindert Verzerrungen. Die korrekte Nutzung des Filters kann die Klangtreue Ihres Audio-Systems erheblich verbessern.
2) TP Filter-Betrieb Der Tiefpassfilter des XD1000/1v2 kann über den Regler „Filter Freq.“ zwischen 50 Hz und 500 Hz stufenlos eingestellt werden (80 Hz ist einGreater Ausgangspunkt fur die Abstimmung der meisten Systeme). Über den Schalter „LP Mode/Slope“ kann zudem die Flankensteilheit des Filters zwischen einer milden Oktavensteilheit von „12dB“ oder steilen „24dB“ eingestellt werden.
Abhängig vom angeschlossenen Subwoofer und dem Fahrzeug konnen entsprechiche Einstellungen nötig sein, um einen gleichmaßigen Übergang zu den Midbass-Laatsprechern des Systems herzustellen. Probieren Sie einfach aus, welche Einstellung den akustischen Anforderungen Ihres Systems am besten entspricht.
Tipp: Ein im Kofferraum installerierter Subwoofer, der sich durch die Ablage oder eine Rücksitzbank den Fahrgastbereich „hindurchkampfen" muss, profitiert zahlig von einer „12dB“-Flankensteilheit, weil damit mehr Oberbass durchgelassen wird. Für einen im Innenbereich montierten Subwoofer ist ehr eine Flankensteilheit von „24dB" geeignet.
Hinweis: Der oben genannte Tipp ist nicht unbedingt Verbindlich. Horen Sie am besten genau auf den Klang Ihres Systems, um die richtige Einstellung zu finden, Denn die Fahrzeugakustik und andere Faktoren können eine große Rolle bei der Auswahl der richtigen Flankensteillheit speien.
3) Präzise Frequenzwahl: Die auf der Frontplatte angegebenen Filterfrequenzen dienen der Orientierung und weichen generell maximal 1/3 Oktave ab. Wenn Sie die Filterfrequenz mit higherer Genauigkeit einstellen möchten, konsultieren Sieitte Anhang B (Seite 15) these Benutzerhandbuches. These Tabelle zeigt fur jeder der Vierzig Rasterpositionen des Reglers die exakte Frequenz an. These Methode ist sehr nutzlich, falls der Veränderkher schon am Einbauort installiert ist und die Markierungen nicht zu lessen sind.
4) Deaktivieren des TP-Filters: Der Tiefpass-Filter kann ganz abgeschelt werden. Schalten Sie damit den Schalter „LP Filter Mode/ Slope" auf „Off". Die kann hilfreich sein, wenn Sie eine externe aktive Frequenzweiche im System benutzen. Mit abgeschalteter interner Frequenzweiche ist der obere Frequenzgang aufgrund der Bauweise des Subwooferers auf 500Hz begrenzt.

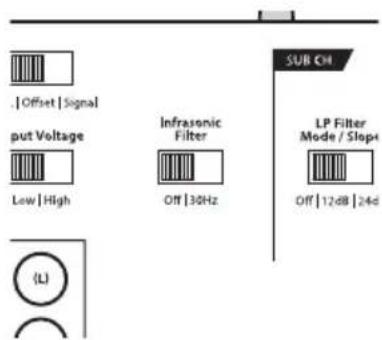

INFRASONIC FILTER
Der „Infrasonic Filter" ist ein 24db/Oktaven Hochpass-Filter, mit einer fixer Cut-off-Frequency von 30Hz . Der Filter ist darauf ausgelegt, Verstärkerleistung einzusparen und Subwoofer-Systeme zu schützen, ohne den Tiefpass-Bereich hörbar einzuschranken.
Bei Ventilierten Gehäusen empfehlen wir den Einsatz des „Infrasonic Filters" dringend, um die Lautsprecher Vor zu hoher Membranauslenkung durch Frenzen unterhalb der Abstimmfrequency der Box zu schätzen.
Bei geschlossenen Gehäusen ist die Benutzung nicht unbedingt erforderlich, kann aber ebenfalls helfen, den Laatsprecher Vor einer zu hohen Auslenkung zu schützen.
Der „Infrasonic Filter“ kann komplett deaktiviert werden, indem man den Schalter auf die „Off“-Position stellt. Das Signal wird dann komplett am Schaltkreis vorbeigeführt.
Durch die optionale Remote Level Control (HD-RLC) konnen Sie die Lautstärke des Subwoofoers vom Vorderteil des Fahrzeugs aus einstellen.
Die HD-RLC wird mit Hilfe eines beiliegenden Standard-Telefonkabels mit dem Eingang „Remote Level Control“ Verbunden, der sich auf dem Verbindungspanel
des Verstärkers befindet. Mehrere XD (und HD) Verstärker konnen ganz nach Wunsch über eine einzige HD-RLC-Steuerung bedient werden. Hierzu bedarf es eines Vierdraht-Telefonkabelsplitters und mehrerer Telefonkabel.
Nachdem der HD-RLC an den Veränderungen angeschlossen wurde, funktioniert er wie folgt: Eine Volle Drehung gegen den Uhrzeigersinn besteht den Ton vollständig ab. Eine Volle Drehung im Uhrzeigersinn stellt die Lautstärke so ein, als wenn der HD-RLC überhaupt nicht angeschlossen wurde. Das Gerät fungiert also ausschließlich als Pegeldämpfer.

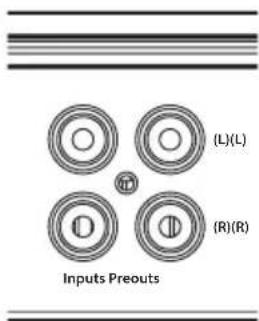

VORVERSTÄRKERAUSGÄNGE
Der XD1000/1v2 besitz einen geufferten, Pass-Through Vorversteller-Ausgangsteil, so dass weitere Versteller ganz einfach zum System hinzugeführten werden konnen. Der Vorversteller-Ausgang liefert das gleiche Signal, das auch am Eingang des XD1000/1v2 ankommt.
Das Ausgangssignal des VorverstellerAusgangs wird durch den Tiefpassfilterdes Verstärkers nicht beeinflusst (wenn dasEingangssignal Vollbereichs-Signal ist, so ist auchdas Ausgangssignal ein Vollbereichs-Signal).
WICHTIG!
Wenn Sie die „Preouts“ zur Ansteuerung eines Stereo-Verstärkers nutzen wollen, so müssen Sie am Eingang des Verstärkers ein Stereo-Signal anlagen. Ein Mono-Eingangssignal erzeugt auch ein Mono-Signal am Vorversteller-Ausgang

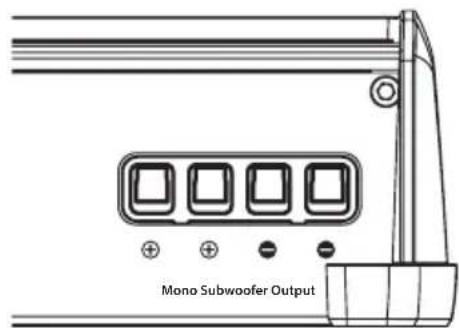

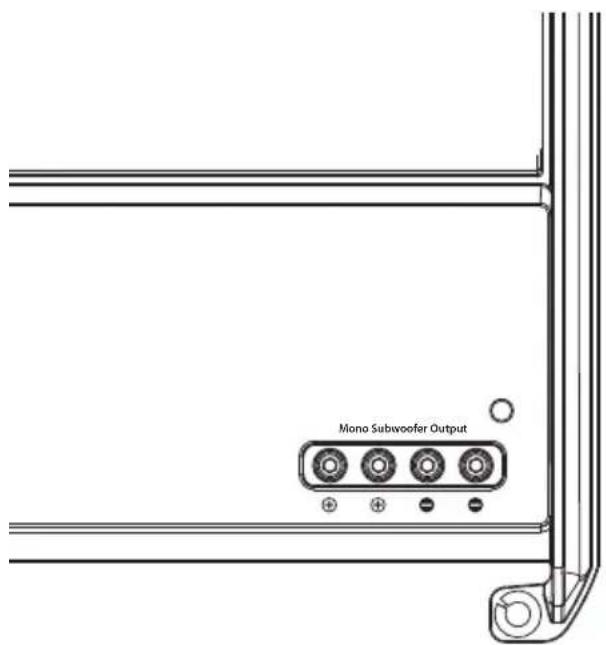

SUBWOOFER-AUSGANGE
Der XD1000/1v2 ist fur Subwoofer mit einer Nennimpedanz von mindestens 2 Ohm ausgelegt.
Die Subwoofer-Ausgabe des XD1000/1v2 sind ausgelegt, Kabel mit einem Durchmesser von 1,3mm bis 3,3mm aufzunehmen. Zur Befestigung der Subwoofer-Kabel mit dem Verträger losen Sie zunachst die Schrauben auf der Oberseite der Anschlussleiste. Verwenden Sie damit den beiliegenden Sechskant-Stiftschluss. Isolieren Sie das Ende der Kabel auf 12mm Lange ab und führen Sie die blanke Leitung in die Klemmleiste ein, bis kein blankes Metall mehr sightbar ist. Halten Sie das Kabel in der korrekten Position undziehen Sie die Schraube Vorsichtig fest. Achten Sie daraufuf, die Schraube nicht zu überdrehen.
Sie werden feststellen, dass es zwei +^ positive Anschlüsse und zwei ^- negative Anschlüsse gibt. Dies ermöglich es, mehrere Subwoofer anzuschlieben. Die zwei positiven und die zwei negativen Anschlüsse sind innerhalb des Verständerkers parallel geschaltet. Es sind keine Stereo-Ausgänge. Der Anschluss von zwei Subwoofern jeweils an einem Paar aus positivem und negativem Ausgang führt zu einer Parallelschaltung der Subwoofer. Wenn Sie nur ein Kabelpaar für einen Subwooferanschieben, ist es nicht notwendig, beiden Ausgangsptaare zu Verwenden.
WICHTIG!
Es wird nicht empfohlen, Subwoofer mit einer Nennimpedanz von insgesamt unter 2 Ohm anzuschreiben, da dies dazu führen kann, dass die Schutzschaltung des Verstärkers ausgelost wird, was zu einer Verminderung der Ausgangsleistung führt.

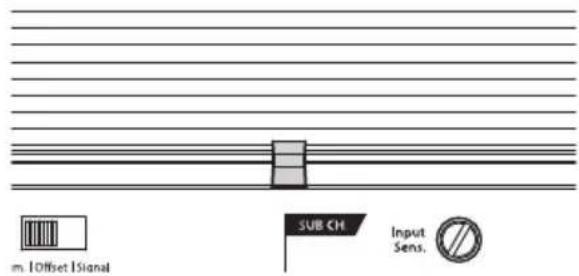

STATUSANZEIGEN/SCHUTZSCHALTUNG
Auf der Oberseite des Verstärkers befindet sich eine Mehrfarb-LED, die den Betriebsstatus des Verstärkers anziegt.
1) Blinkt grün: Verständner wird aktiviert, Ton ist abgeschaltet.
2) Dauergrün: Verstärker ist aktiviert und arbeitet normal, Audio-Ausgabe ist aktiv.
3) Dauerrot: Zeigt an, dass der Verstärker den Bereich der sicheren Arbeitstemperatur übersritten und die Schutzschaltung des Verstärkers ausgelost hat. Dies führt zu einer Senkung der Ausgangsleistung aber nicht zu einer Deaktivierung der Audio-Ausgabe. Wenn die Temperatur auf ein sicheres Niveau abgesunden ist, schaltet die LED wieder auf Grün und der Verstärker liefert wieder die volle Leistung.
4) Dauergelb: Zeigt an, dass ein Überstrom aufgetreten ist. Die Audio-Ausgabe wird deaktiviert. Da die Audio-Ausgabe möglicherweise nur sehr kurz deaktiviert wird, kann es bei der Audio-Ausgabe zu einem hörbaren, wiederholten Ticken oder Klopfen kommt. Ein Überstrom kann durch eine zu geringe Impedanz Verursacht werden, die unter dem optimalen Impedanzbereich des Verständers liegt, oder durch einen Kurzschluss in der Laatsprecherverkabelung. Ein Kurzschluss kann durch den Kontakt zwischen positivem und negativem Laatsprecherkabel oder zwischen einem Laatsprecherkabel und der Fahrzeugkarosserie Verursacht werden. Die „Status LED" bleibt eine Sekunden lang gelb, auch wenn der Überstrom nur sehr kurz war.
5) LED aus/Verträger schaltet unerwartet ab Ein unbeschädigter XD1000/1v2 schaltet nur dann Vöglich ab, wenn die Batteriespannung oder die Spannung des Remote-Einschaltsignals unter 10 Volt fällt. Die „Status LED" schaltet in thisem Fall ab. Der Verträger schaltet wieder ein, wenn die Spannung wieder auf über 11 Volt steigt. Wenn dies bei Ihrem System geschieht, sollen den Sie Ihr Ladesystem und die Stromverkabelung prüfen setzen.
Weitere Informationen zur Fehlerbehebung bei thisem Veränderungen finden Sie in Anhang D (Seiten 16, 17):
JL AUDIO KUNDENDIENST
Sollte Ihr Veränderter ausfallen oder eine Fehlfunktion aufweisen, bringen Sie das Produktitte zu Ihr hem Audio Fachhändler zugruck, so dass es zum JL Audio Kundendienstingesandt werden kann. Der Veränderter hat keine Teile oder Sicherungen, die durch den Nutzer repariert oder ausgetauscht werden konnen. Die spezielle Bauweise der Schaltkreise in JL Audio Veränderkern macht den Einsatz speziell geschulten Servicepersonals erforderlich.itte Versuchen Siemials, den Veränderter selbst zu reparieren oderihn durch nicht autorisierte Service-Werkstätten reparieren zu halten. Dies fuhrt zu einem Erlöschen der Garantie und kann zu weiteren Problumen mit dem Veränderter führen.
Bei Fragen bezüglich Einbau oder Einstellung des Verständers, die in dieser Benutzerhandbuch nicht behandelt werden, wenden Sie sichitte an ihren Handler oder den technischen Kundendienst.
JL Audio Technischer Support:
Einstellung der Eingangsempfindlichkeit
Die folgenden Hinweise herself dem Anwender, die Eingangs-empfindlichkeit jedes Kanalpaars des Verstärkers mit Hilfe von allgemein Verfügbarem Werkzeug innerhalb weniger Minuten einfach und optimal einzustellen.
Benötigte Ausrüstung
- Digitales Wechselstrom-Voltmeter
- CD mit einem Sinus-Testton, aufgenommen mit einem Referenz-Pegel von 0dB, im Frequenzbereich der jeweiligen Kanäle (50Hz für Subwoofer-Kanäle, 1 kHz für Mittelhochton-Anwendungen).itte Verwenden Sie keine abgedämpften Testtöne (-10 dB, -20 dB etc.).
Das 9-Schritte-Verfahren
1) Trennen Sie die Laufsprecher von den Laufsprecherausgängen des Verständerkers.
2) Schalten Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergerats und des Verstärkers sowie etwaiger Signal-Prozessoren ab. Bringen Sie den Fader-Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser für den XD1000/1v2 verwendet wird.
3) Stellen Sie den „Input Sens.”-Regler des Verständerkers auf das Minimum.
4) Stellen Sie die Lautstärke des Steuergerats auf 3/4 der Vollen Lautstärke. Dies ermöglich eine angemessene Verständung mit moderatem Clipping bei voller Lautstärke.
5) Bestimmen Sie anhand der Tabelle auf dieser Seite die Zielspannung fur die Eingangsempfindlichkeitseinstellung entsprechend der Nennimpedanz des Laufsprechersystems, das an die Verstärkeausgabe angeschlossenen ist.
6) Stellen Sie sicher, dass Sie die Laufsprecher abgeklemmt haben, bevor Sie fortfahren. Spieler Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der vom XD1000/1v2 verstärkt wird) bei 3/4 der Steuergerätlautstärke.
7) Schlieben Sie das AC-Voltmeter an die Laufsprecherausgänge des Verständerkers an. Achten Sie darauf, die Spannung an den wichtigen Anschlüssen zu prufen (+ und -).
8) Drehen Sie den „Input Sens.”-Regler auf, bis die Zielspannung mit dem Voltmeter gemessen wird.
9) Nachdem Sie den XD1000/1v2 auf seinen maximalen klirrarmen Ausgangspiegel eingestellt haben, schreiben Sie den/die Laufsprecher wieder an. Die „Input Sens." -Steuerungen können nun heruntergestellt werden, wenn der Veränder eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.
WICHTIG!
Erhöhen Sie für einen Verständerkanal oder ein Kanalpaar im System die "Eingangsempf." nicht über den maximalen Pegel, der so bestimmt worden ist. Andernfalls treten hörbare Verzerrungen auf und die Laufsprecher konnten beschädigt werden.
Es wird notwendig sein, die „Input Sens.” neu einzustellen, wenn nach der Einstellung der „Input Sens.” mit Hilfe diesen Verfahrens eine Equalizerverständung aktiviert wird. Dies gilt für alle EQ-Veränderkschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuererat. EQ-Dampfungen erfordern keine Nachjustierung.
| Nennimpedanz Zie | AC Spannung |
| 4 Ω 49,0 V | |
| 3 Ω 49,0 V | |
| 2 Ω 44,7 V | |
| 1 Ω | Nicht empfohlen |
ANHANG B:
Tabelle zur genauen Frenzeinstellung
"FILTER FREQ" VERSTÄRKERFILTER Raster- Regler- Nummer Markierung Freq.
Regler ganz links: 53
01 53
02 "50" .53
03 54
04 54
05 55
06 57
07 59
08 "60" 61
09 63
10 65
11 67
-
70
-
72
14 75
-
78
-
"80" 81
17 85
18 88
19 93
- "12 Uhr". 97
21 102
22 107
23 113
- "120" 120
25 127
26 135
27 144
28 156
29 169
30 184
31 203
- "200" 227
33 254
34 290
35 337
36 392
37 426
- "500". 447
39 467
Regler ganz rechts: 470
Tats.
ANHANG C:
Technische Daten XD1000/1v2
Allgemeine Angaben:
Empfohlener Sicherungswert: 80A
Empfohlener Sicherungstyp: MAXIoder AGU
Eingangsteile:
Anz. der Eingänge: Ein Stereo-Paar
Eingangstyp: Differential-symmetrisch mit CinchBuchsien
Eingangsspannung:200mV-8VRMS
Verständkarteil:
Verstärker-Topologie: NexD™ High Speed Class D
Netzteil Ungeregeltes MOSFET-Schaltnetzeil
Nennleistung bei 14,4 V, Klirrfaktor
<1%+Rauschbandbreite(20Hz-20kHz)
600W RMS x 1 @ 4 Ohm
800W RMS x 1 @ 3 Ohm
1000W RMS x 1 @ 2 Ohm
Nennleistung bei @ 12,5 V Klirrfaktor
<1% + Rauschbandbreite (20 Hz-20 kHz)
500W RMS x 1 @ 4 Ohm
650W RMS x 1 @ 3 Ohm
800W RMS x 1 @ 2 Ohm
Signalrauschabstand:
83 dB bei Nennleistung
(A-bewertet, 20 Hz-20 kHz Rauschbandbreite)
53 dB bei 1 W
(A-bewertet, 20 Hz-20 kHz Rauschbandbreite)
Frequenzgang: 7 Hz-500 Hz (+0, -1 dB)
Dampfungsfaktor:
1000@4Ohm/50Hz
500 @ 2 Ohm / 50 Hz
Veränderer-Filter:
Verträger-Tiefpassfilter:
Variabel, 12 dB/Oktave Butterworth oder 24 dB/Oktave
Linkwitz-Riley mit stufenlos regelbarer Trennfrequency von
50-500 Hz (abschaltbar).
Infrasonic Filter:
24 dB/Oktave Butterworth @ 30 Hz (abschaltbar).
Vorveränderer-Ausgang:
Abmessungen (LxBxH):
374 mm × 180 mm × 52 mm
ANHANG D: FEHLERBEHEBUNG
"Wie kann ich die Eingangsempfindlichkeit meines Verstärkers korrekt einstellen?"
Bitte lessen Sie Anhang A (Seite 14), um die Eingangsempfindlichkeit auf das maximale verzerrungsarme Ausgangssignal einzustellen.
"Mein Veränder schaltet sich nicht ein."
Überprüfen Sie die Sicherung nicht nur Visuell sondern mit einem Durchgangsprüfer.
Es ist möglich, das die Sicherung eine schlechte interne Verbindung hat, die nicht durch eine Visuelle Inspektion festgestellt werden kann. Es ist am besten, die Sicherung für die Prüfung aus der Halterung zunehmen. Wenn kein Problem mit der Sicherung gefunden wird, überprüfen Sie den Sicherungshalter.
Überprüfen Sie die Integrität der Verbindungen an den „+12 VDC,“ „Ground,“ und „Remote“-Klemmen. Stellen Sie sicher, dass keine Kabelisolierung durch die Klemmenschraube eingeklemmt ist und dass alle Verbindungen fest sitzen.
Überprüfen Sie das am „Remote“-Anschluss des Verständrakers +12 V anliegen. In manchen Fälle ist die Einschaltleitung des Steuergeräts unzureichend, um mehrere Geräte einzuschalten und es ist die Verwendung eines Relais erforderlich. Um dies zu testen, können Sie die „Remote“-Klemme mit dem Stromkabel des „+12V DC“ Anschlusses Vorübergehend ansteuern, um zu sehen, ob sich der Verständraker dann einschaltet.
"Ich hore ein sich wiederholendes tickendes oder poppendes Gerausch aus dem/den Laatsprecher(n)."
Überprüfen Sie die Lautsprecherkabel auf einen möglichen Kurzschluss, entweder zwischen den positiven und negativen Kabeln oder zwischen den Lautsprecherkabeln und der Masse der Fahrzeugkarosserie. Liegt ein Kurzschluss Vor, ist das Audiosignal verzerrt und/oder zu leise. Die „Status LED" leuchtet in thisem Fall gelb. Es kann hilfreich sein, die Lautsprecherkabel vom Verständner ztreten und einen anderen Satz von Kabeln, die mit einem Testlautsprecher Verbunden sind, zu Verwenden.
Überprüfen Sie die nominelle Lastimpedanz und stellen Sie sicher, dass diese 2 oder mehr ist.
"Das Audiosignal meines Verstärkers schwankt, wenn ich über eine Bodenwelle fahre oder wenn ich auf den Verstärker klopfe."
Überprüfen Sie die Verbindungen zum Veränder. Stellen Sie sich, dass die Isolierung aller Kabel welt genug abisoliert wurde, um einen eigenen Kontaktbereich innerhalb der Klemmleiste zu gewährleisten.
Überprüfen Sie die Verbindungen am Verstärkereingang und achten Sie darauf, dass alle Kabel und Stecker fest sitzen.
"Mein Verständner schaltet sich manchmal ab, meistens bei higheren Lautstärken"
Überprüfen Sie ihre Spannungssquelle und den Massepunkt. Das Netzteil des XD1000/1v2
arbeitet mit einer Spannungsvorsorgung ab 10V . Falls der Veränder bei hohen Lautstärken abschaltet, konnte die Spannungsvorsorgung (oder die Remote-Einschlatspannung) unter 10V gefallen sein. Diese Spannungsbfälle können sehr kurz sein und sind nur schwer mit einem Voltmeter zu erfassen. Um eine ausreichende Spannung zu gewährleisten, sollen den Sie alle Kabel und Anschlusspunkte überprüfen. Es ist ebenfalls ratsam, das Massekabel zwischen der Batterie und der Fahrzeugkarosserie und das Stromkabel zwischen der Batterie und der Lichtmaschine durch ein stärkeres Kabel zu ersetzen. In Vielen Fahrzeugen sind diese Verbindungen zu schwach (2,6mm bis 4,1mm Durchmesser). Um Spannungsbfälle zu Vermeiden, sollen den diese Kabel auf 25mm^2 Durchmesser aufgerüstet werden, wenn ein Veränderersystem mit Hauptsicherungsennwerten von über 60A installiert wird. Probleme mit dem Masseanschluss sind der Hauptgrund für falsch diagnostizierte Fehler an Veränderkern.
"Mein Veränder schaltet sich ein, aber es ist kein Audiosignal zu horen"
Überprüfen Sie das Eingangssignal, indem Sie die Spannung des Steuergeräts mit
einem AC-Voltmeter messen, während ein Testsignal wiedergegeben wird (entfern den Sie dazu die Verkabelung am Verstärkereingang). Die benutzte Frequenz des Testsignals soll der Verstärkeranwendung entsprechen (Beispiel:50 Hz für Subwoofer-Anwendungen oder 1 kHz für die Vollbereichs- und Hochpass-Anwendungen). Es soll eine stabile Spannung (zwischen 0,1 und 4,0 V) über die Signalkabeln ausgegeben werden.
Überprüfen Sie das Ausgangssignal des Verständerkers. Halten Sie sich damit an
die Vorgehensweise des Vorangegangenen Abschnitts (nach dem Sie die Audiosignal-Kabel wieder an den Verständner angeschlossen haben), um die Laufsprecherausgänge des Verständerkers zu testen. Entfernen Sie zunachst die Laufsprecherkabel am Verständker, bevor Sie das Testsignal wiedergeben. Regeln Sie die Lauststärke约占 auf 1/2. An den Laufsprecherausgänge sollen den 5 Volt AC oder mehr gemessen werden. Der Pegel des Ausgangssignals kann von Verständner zu Verständker sehr unterscheidlich sein, sollte aber nicht im Millivolt-Bereich liegen, wenn das Steuergerät auf halbe Lauststärke eingestellt ist. Wenn Sie eine ausreichende Spannung messen, fahren Sie mit dem nachsten Schritt wie unter beschrieben fort.
Überprüfen Sie die Lautsprecherverkabelung und stellen Sie sicher, dass die Kabel einen gutekort zum Metall innerhalb der Anschlussleiste haben. Die Anschlüssle sind für Kabeldurchmesser bis zu 3,25mm ausgelegt. Achten Sie darauf, dass die Kabel ausreichend abisoliert sind, um einen ausreichenden Kontakt zum Metall innerhalb der Anschlussleiste zu gewährleisten.

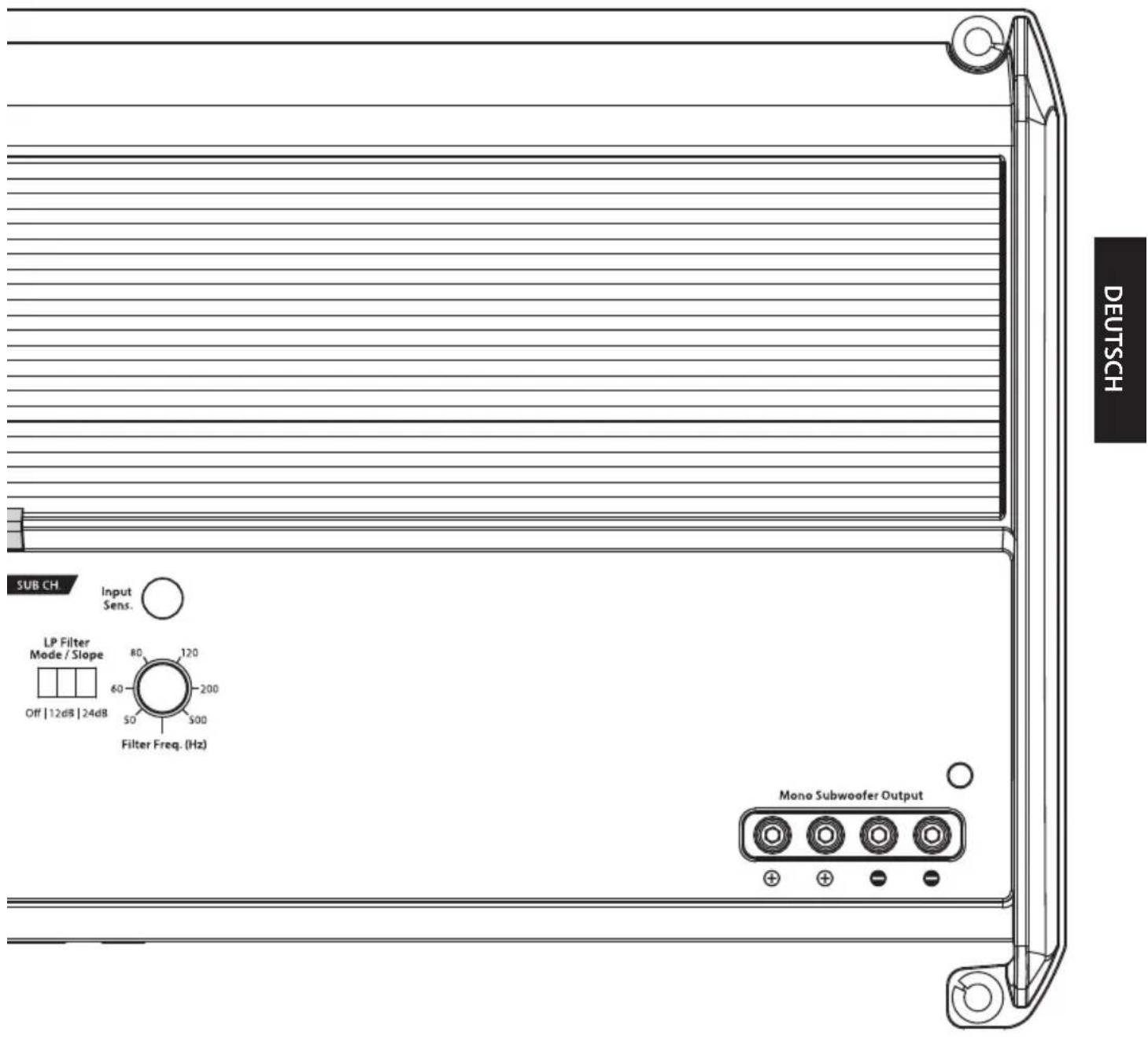

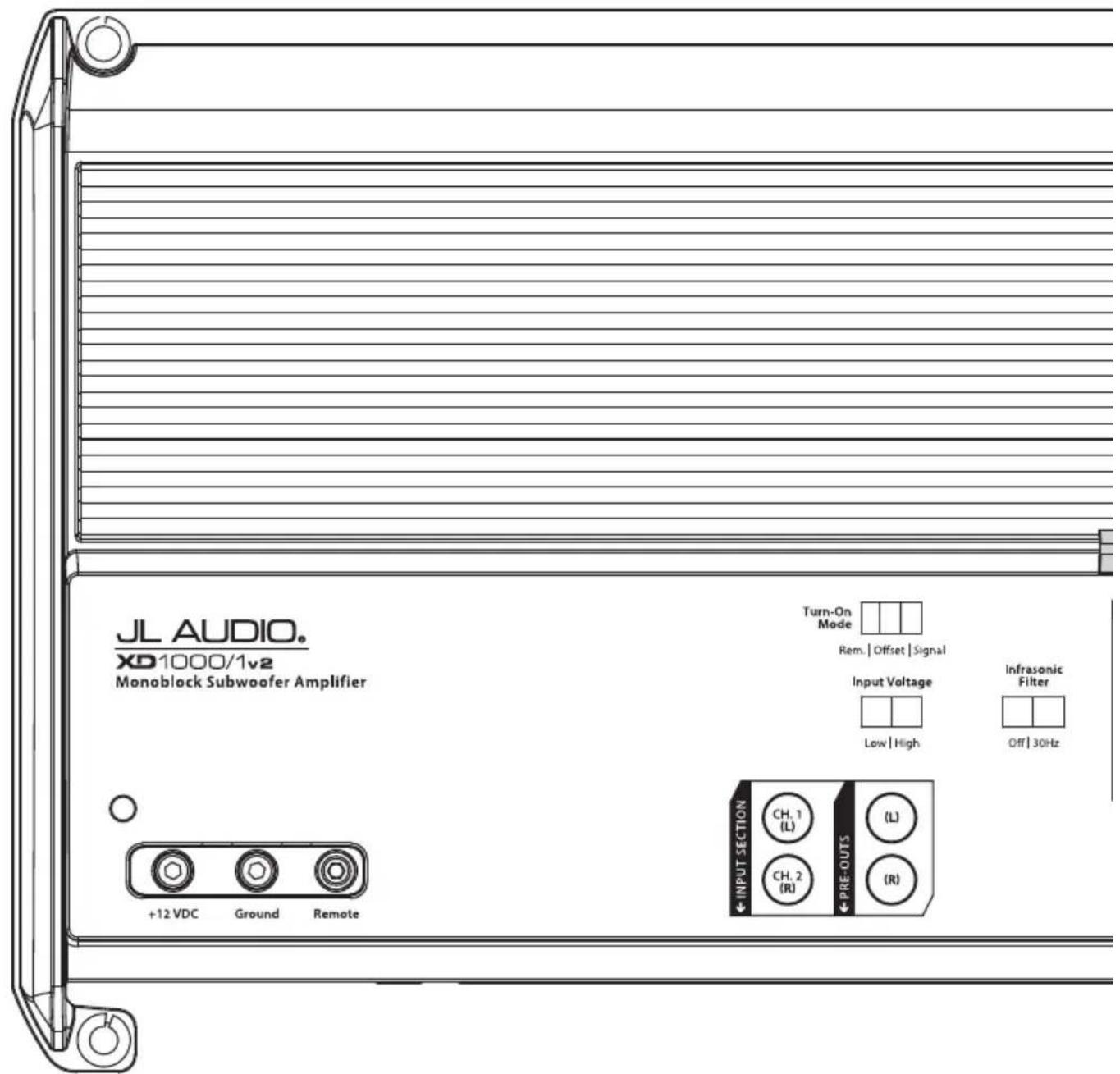

EINBAUNOTIZEN:
Benutzen Sie these Diagramm, um die Schalterstellungen und Reglereinstellungen zu notieren.
JL AUDIO garantiert, dass diesen Produkt keine Material- und Fertigungsmängel aufweist. Die Garantiefrist beträgt zwei (2) Jahre. Die Garantiefrist Verlangert sich auf insgesamt drei (3) Jahre, wenn der Einbau des Produkts von einem autorisierten JL Audio Fachhändler unter Verwendung eines JL Audio Premium Power Connection Systems für die Stromverkabelung durchgeführt wird.
These Garantie ist nicht übertragbar und gilt nur für den Erstkäufer, der das Gerät von einem autorisierten JL Audio-Fachhändler erworben hat. Solle aufgrund eines Fertigungsfehlers oder einer Fehlfunktion eine Instandsetzung notwendig sein, wird JL AUDIO (nach eigenen Ermessen) das defekte Produkt kostenlos reparieren oder durch ein neuen oder instandgesetztes Produkt ersetzen. Schäden, die auf die folgenden Ursachen zurückzuführen sind, werden durch die Garantie nicht abgedeckt: Unfälle, Missbrauch, unsachgemäß Behandlung, Veränderung oder Vernachlässigung des Produkts, Nichtbefolgung der Einbauanweisungen, nicht autorisierte Reparaturversuche, falsche Angaben Seiten des Verkaufers. These Garantie umfasst mittelbare Schäden, Folgeschäden und die Kosten für Ausbau und Wiedereinbau des Geräts bzw. der Geräte nicht. Rein optische Schäden, die auf ein Versehen oder die normale Abnutzung zurückzuführen sind, werden von dieser Garantie nicht erfasst.
Die Garantie erlischt, wenn die Seriennummer entfernt oder unkenntlich gemacht wird.
Sollte eine konkludente Garantie gelten, so ist diese auf die Frist der hier geregelten ausdrücklichen Garantie beschränkt, die zum Zeitpunkt des Erstkaufs im Einzelhandel beginnnt. Nach Ablauf dieser Garantiefrist sind ähnliche ausdrücklichen noch konkludenten Garantien für diesen Produkt ausgeschlossen. In einigen Bundesstaaten ist die Beschrankung konkludenter Garantien unzulässig, so dass diese Ausschlüsse ggf. für Sie nicht gelten. Diese Garantie gibt Ihnen bestimmte Rechte; Sie Verfügen gegebenenfalls je nach Bundesstaat über weitere Rechte.
Falls Sie für Ihr JL Audio Produkt Leistungen des Kundendiensts benötigten:
Alle Garantierücksendungen sollen frachtfrei über einen autorisierten JL Audio-Fachhändler an die JL Audio Amplifier Service Facility gesendet werden. Ein Kaufbeleg (eine Kopie der ursprünglichen Kaufquittung) ist beizulegen. Direkteinsendungen von Kunden oder nicht autorisierten Handlern werden abgeleht, soweit JL AUDIO eine derartige Einsendung nicht speziell durch eine gültige Rücksendenummer gestattet hat.
Wird ein Produkt ohne Kaufbeleg eingesendet, so wird der Ablauf der Garantiefrist nach dem Fertigungsdatum bestimmt. Da diese Daten Vor dem Kaufdatum liegt, ist es möglich, dass die Garantie nicht anwendbar ist. Produkte ohne Defekt werden unfrei zurückgeschickt. Der Kundeträgt bei einer Versendung des Produkts an JL Audio die Transportkosten und die Kosten einer Versicherung. Transportschäden bei der Einsendung werden von der Garantie nicht erfasst.
Für Kundendienstinformationen für die USA rufen Sieitte
den JL Audio Kundendienst an: (954) 443-1100
(Bitte schicken Sie keine Produkte für Servicezwecke an die obigen Adressen)
Internationale Garantiebedingungen:
Einkäufe von Produkten, die außerhalb der Vereinigten Staaten von Amerika getätigt wurden, haben nur Anrecht auf Garantievereinbarungen, die mit dem jeweiligen Handler festgesetzt wurden, nicht mit JL Audio, Inc.
