Produkttyp	Saugroboter
Marke	Medion
Modell	MD 16192
Abmessungen (Durchmesser x Höhe)	300 × 75 mm
Gewicht	Etwa 1,9 kg
Saugleistung	Etwa 20 W
Geräuschpegel	Etwa 65 dB
Fassungsvermögen des Staubbehälters	0,3 L
Akkulaufzeit	Etwa 80 min
Ladezeit	Etwa 3,5 Stunden
Batterietyp	Lithium-Ionen 11,1 V / 28,9 Wh
Netzteil	Modell GSCV0600S019V12E, Eingang 100-240 V~ 50/60 Hz, Ausgang 19 V 600 mA
Fernbedienung	Mit Batterien 2 x 1,5 V Typ AAA
Lichtschranke (virtuelle Wand)	Mit Batterien 2 x 1,5 V Typ AA
Reinigungsmodi	Automatisch, punktuell, entlang der Wände, Rückkehr zur Station
Programmierung	Über Fernbedienung einstellbarer Starttimer
Sensoren	Vorne, rechts, links, Stoßfänger, Sturzerkennung
Wartung	Behälter nach jedem Gebrauch leeren, Filter und Bürsten regelmäßig reinigen
Enthaltene Ersatzteile	2 Seitenbürsten, 1 HEPA-Filter, 1 Reinigungsbürste
Garantie	24 Monate (außer Verbrauchsmaterial)
Bestimmungsgemäße Verwendung	Trockene, glatte, ebene Böden und kurzflorige Teppiche in Innenräumen

Häufig gestellte Fragen - MD 16192 MEDION

Wie starte ich die Reinigung?

Stellen Sie sicher, dass der Ein-/Ausschalter des Staubsaugers auf ON steht. Drücken Sie die Taste CLEAN am Gerät oder der Fernbedienung, um die Reinigung zu starten.

Wie programmiere ich eine Reinigungszeit?

Drücken Sie die Taste PLAN auf der Fernbedienung. Stellen Sie die Stunden und Minuten mit den Pfeilen ein, bestätigen Sie mit der PLAN-Taste. Das Gerät startet automatisch zur programmierten Zeit.

Was tun, wenn sich der Staubsauger nicht bewegt?

Überprüfen Sie, ob die Räder blockiert sind. Reinigen Sie die Sensoren und stellen Sie sicher, dass der Boden nicht zu dunkel ist. Wenn das Problem weiterhin besteht, laden Sie den Akku vollständig auf.

Wie leere ich den Staubbehälter?

Drücken Sie auf die PUSH-Zone des Deckels, nehmen Sie den Behälter heraus, leeren Sie ihn, spülen Sie ihn bei Bedarf aus und setzen Sie die Filter wieder ein, bevor Sie ihn schließen.

Welche Bodentypen kann er reinigen?

Es ist für trockene, glatte und ebene Böden sowie kurzflorige Teppiche geeignet. Nicht geeignet für langflorige Teppiche oder nasse Oberflächen.

Wie wechsle ich die Batterien der Fernbedienung?

Schieben Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung, legen Sie zwei AAA-Batterien unter Beachtung der Polarität ein und schließen Sie es wieder.

Was tun, wenn der Staubsauger nicht zur Ladestation zurückkehrt?

Überprüfen Sie, ob die Station eingesteckt ist und die Ladekontakte sauber sind. Setzen Sie den Staubsauger manuell auf die Station, um ihn aufzuladen.

Wie verwende ich die Lichtschranke?

Platzieren Sie die Lichtschranke vor einer verbotenen Zone, schalten Sie sie mit dem Knopf ein. Der Staubsauger kehrt um, wenn er auf die Lichtschranke trifft.

Der Akku entlädt sich schnell, was tun?

Laden Sie ihn vollständig für etwa 3,5 Stunden. Wenn das Problem weiterhin besteht, wenden Sie sich an den Medion-Kundendienst.

Wie reinige ich die Seitenbürsten?

Schalten Sie das Gerät aus, schrauben Sie die Bürsten mit einem Kreuzschlitzschraubendreher ab, nehmen Sie sie heraus, entfernen Sie Haare und Schmutz und setzen Sie sie wieder ein.

BEDIENUNGSANLEITUNG MD 16192 MEDION

1. Zu dieser Anleitung 3

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter ....3

2. Lieferumfang

3. Bestimmungsgemäßer Gebrauch

4. Sicherheitshinweise

4.1. Nicht zugelassener Personenkreis 6
4.2. Netzadapter 6 IT
4.3. Netzanschluss zuganglich halten
4.4. Gewitter/Nichtgebrauch 7EN
4.5. Sicher mit Akkus/Batterien umgeben 7
4.6. Sicherer Betrieb 8
4.7. Reinigung und Wartung

5. Geräteübersicht 1

5.1. Unterseite 10
5.2. Staubbehalter mit Filter 11
5.3. Ladestation 11
5.4. Fernbedienung 12
5.5. Lichtschranke (virtuelle Wand) 13
5.6.Sensoren am Saugroboter 13

6. Erste Inbetriebnahme

6.1. Reinigungsbürsten anbringen 13
6.2. Akkublock aufladen 14
6.3. Batterien in die Fernbedienung einlagen 14
6.4. Batterien in die Lichtschranke (virtuelle Wand) einlagen 15
6.5. Uhrzeit einstellen 15

7. Staubsaugerbetrieb 1

7.1.Startzeit einstellen 16
7.2. Modus auswahlen 17
7.3. Lichtschranke (virtuelle Wand) verwenden 17

8. Reinigung und Pflege 17

8.1. Staubbehalter reinigen 18
8.2. Saugöffnung reinigen 19
8.3. Bürsten reinigen 19

9. Problemlösung 1

10. Akkublock entfernen 20

1. Entsorgung 21

2. Technische Daten 21

3. Konformitätsinformation 22

4. Impressum 23
5. Allgemeine Garantiebedingungen 23

15.1.Allgemeines 23
15.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch 25

1. Service-Adressen 25

16.1. Deutschland 25
16.2. Oberreich 26
16.3.Belgien 26
16.4. Luxemburg 26

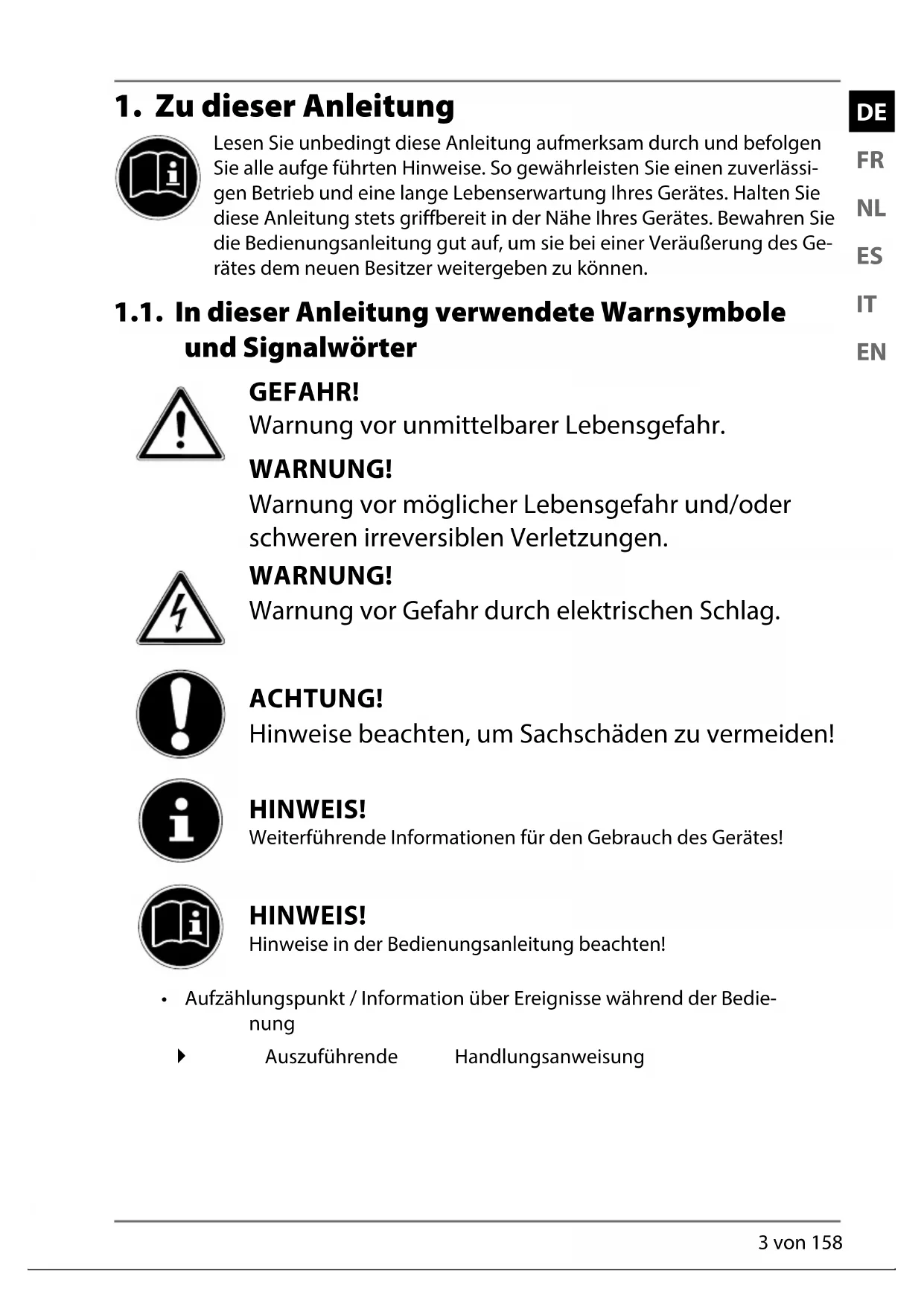

1. Zu dieser Anleitung

Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufge führen Hinweise. So gewährleisten Sie einen zuverländigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Anleitung stets griffbereit in der Höhe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu konnen.

1.1. In dieser Anleitung verwendete Warnsymbole und Signalwörter

GEFAHR!

Warning vor unmittelbarer Lebensgefahr.

WARNING!

Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen.

WARNING!

Warning vor Gefahr durch elektrischen Schlag.

ACHTUNG!

Hinweise beachten, um Sachschäden zu vermeiden!

HINWEIS!

Weiterfuhrende Informationen für den Gebrauch des Gerätes!

HINWEIS!

Hinweise in der Bedienungsanleitung beachten!

• Aufzahlungspunkt / Information über Reignisse während der Bedie-nung

Auszufuhrende

Handlungsanweisung

2. Lieferumfang

Vergewissern Sie sich, dass folgende Teile mitgeliefert wurden:

-Saugroboter mit integriertem Lithium-lonen-Akkublock
-Ladestation
-Netzteil, Modell GSCV0600S019V12E
-Lichtschranke (virtuelle Wand)
-Fernbedienung
-2 Ersatz-Seitenbürsten
-1 Ersatzfilter
-Reinigungspinsel
-Bedienungsanleitung und Garantiedokumente

3. Bestimmungsgemäßer Gebrauch

Der Saugroboter dient zur selbsttätigten, trockenen Reinigung von glatten, ebenen Fußböden und von Kurzflor-Teppichen im Innenbereich.

Verwenden Sie das Gerät nicht im Freien. Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispelseweise

-in Kuchen fur Mitarbeiter in Laden, Buros und anderen gewerblichen Bereichen;
-in landwirtschaftlichen Anwesen;
-von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
-in Fruhstückspensionen

Das Gerät ist nicht für den gewerblichen und industriellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gefelften Zusatzgeräte.
Verwenden Sie nur von uns gelieferte oder genehmigte Erssatz- und Zubehörteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschemen führen.
- Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

-Hohe Luftfeuchtigkeit oder Nisse
-Extrem hohe oder tiefe Temperaturen
-Direkte Sonneneinstrahlung
-Offenes Feuer

4. Sicherheitseinweise

WARNING! Es besteht Erstickungsgefahr!

• Halten Sie auch die Verpackungsfolien von Kindern fern.

GEFAHR! Es besteht Verletzungsgefahr durch Stromschlag.

Beachten Sie folgende Hinweise:

Vor dem ersten Gebrauch und nach jeder Benutzung den Saugroboter sowie das Netzkabel auf Beschädigungen überprüfen.
Gerät nicht in Betriebnehmen, wenn der Saugroboter, die Ladestation oder das Netzkabel sightbare Schäden aufweist.
- Wenn Sie einen Transportschaden feststellen wenden Sie sich umgehend an das Medion Service Center.

4.1. Nicht zugelassener Personenkreis

Bewahren Sie das Gerät und das Zubehör an einem für Kinder unerreichbaren Platz auf.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder)dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung)dürfen nicht durch Kinder durchgeführt werden, es sei dess, sie sind 8 Jahre und äter und werden beaufsichtigt;

Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.

4.2. Netzadapter

Verwenden Sie zum Laden des Akkus den mitgelieferten

Netzadapter GSCV0600S019V12E und die Ladestation.

Der Netzadapterarf nur in trockenen Innenraumen verwendet werden.

4.3. Netzanschluss zugänglich setzen

Schließe das Netzteil nur an eine gut erreichbare Steckdose (100-240 V ~ 50/60 Hz) an, die sich in der Höhe des Aufstellortes befindet. Lassen Sie die Steckdose frei zugänglich, damit der Stecker ungehindert abgezogen werden kann.
Ziehen Sie das Netzkabel stets am Stecker aus der Steckdose,ziehen Sie nicht am Kabel.Knicken oder quetschen Sie das Netzkabel nicht.
Ziehen Sie bei Beschädigung des Steckers, des Netzkabels, der Ladestation oder des Gerätes oder, wenn Flüssigkeiten oder Fremdkörper ins Innere des Gerätes gelangt sind, sollen den Stecker aus der Steckdose.
Um Stolperfallen zu vermeiden, verwenden Sie keine Verlängungskabel.

4.4. Gewitter/Nichtgebrauch

Bei längerer Abwesenheit oder bei Gewitterziehen Sie das Netzteil aus der Steckdose.

4.5. Sicher mit Akkus/Batterien umgeben

Das Gerät beeinhaltet einen Lithium-Ionen-Akkublock. Die Fernbedienung wird mit zwei 1,5 V-Batterien vom Typ AAA betrieben, die die Lichtschranke mit zwei1,5 V-Batterien vom Typ AA. Beachten Sie hierzu folgende Hinweise:

Halten Sie Akkus/Batterien von Kindern fern.

Werfen Sie die Akkus/Batterien nicht ins Feuer, schlieben Sie sie nicht kurz undnehmen Sie sie nicht auseinander.
Beachten Sie beim Einlagen der Batterien die Polarität (+ / - )
- Wenn Sie das Gerät längerere Zeit nicht verwenden,nehmen Sie die Batterien heraus.
Entfernen Sie defekte Batterien umgehend aus dem Gerät! Es

besteht erhöhte Auslaufgefahr!

• Setzen Sie die Akkus/Batterien niemals übermäßiger Wärme, wie direkter Sonneneinstrahlung, Feuer oder dergleichen aus. Es besteht erhöhte Auslaufgefahr.

  Nehmen Sie ausgelaufene Akkus/Batterien(sofort aus dem Gerät. Reinigen Sie die Kontakte,bevor Sie neue Akkus/Batterien einlagen. Es besteht Veratzungsgefahr durch Batteriesäure!
  Sollte Batteriesäure ausgelaufen sein, vermeiden Sie unbedingt den Kontakt mit Haut, Augen und Schleimhäuten! Ausgelaufene Batterieflüssigkeit kann Hautausschlag verursachen. Falls die Säure noch mit Haut in Kontakt gekommen ist, spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.
  Akkublock nur bei einer Raumtemperatur von 10 - 40^ betreiben.

4.6. Sicherer Betrieb

Benutzen Sie das Gerät nicht in der Höhe von leicht entzündbaren Materialien. Saugen Sie keine scharfkantigen oder leicht entzündbaren Gegenstände und Flüssigkeiten wie z.B. Streichhölzer oder heute Asche auf. Benutzen Sie das Gerät nicht, um damit Kleinteile aufzusammeln.
Benutzen Sie das Gerät nur zum Aufsaugen kleiner Mengen Staub, Schmutz und Krümeln. Leeren Sie den Staubbehälter nach jeder Benutzung.
Benutzen Sie das Gerät nicht, um Flüssigkeiten oder feuchten Schmutz aufsaugen. Lassen Sie feucht gereinigte Teppiche vor dem Absaugen vollständig trocknen.
Um Stolpergebn zu vermeiden, informieren Sie anwesende Personen über den Betrieb des Saugroboters.
Entfernen Sie vor dem Betrieb alle empfindlichen Gegenstände (z. B. Glas, Lampen, Vasen) und Objekte, die sich in den Bürsten verfangen oder aufgesaugt werden konnten (z. B.

Schnüre, Kleidung, Zeitungen, Vorhänge) aus dem Arbeitsbereich. Stellen Sie ggf. die Lichtschranke auf, um den Arbeitsbereich einzuschranken.

Decken Sie die Sensoren und Lüftungsschlitze des SaugroboNl ter nicht ab.

4.7. Reinigung und Wartung

WARNING!

Stromfuhrende Teile. Lebensgefahr durch Stromschlag!

Befolgen Sie daher folgende Hinweise sowie das Kapitel „8. Reinigung und Pflege" auf Seite 17:

Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.
Ziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs das Netzteil aus der Steckdose.

DE

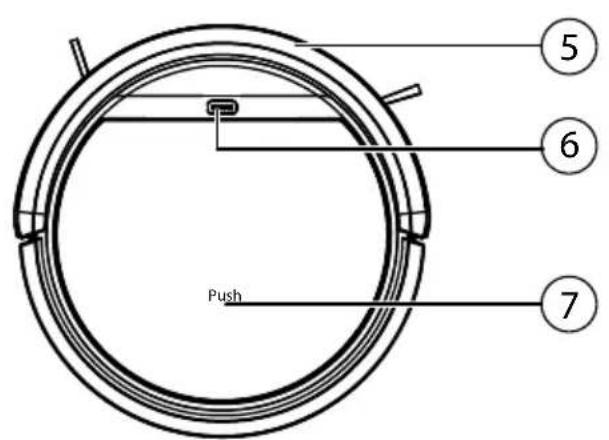

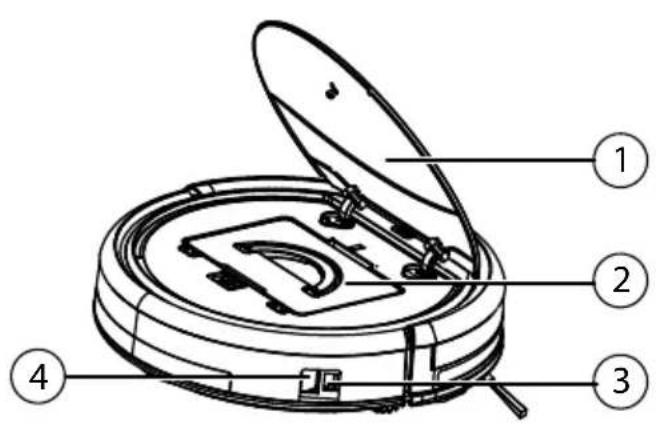

5. Geräteübersicht

1) Staubbehälterdeckel
2) Staubbehälter mit Filter
3) Netzteilanschluss
4) Ein-/Ausschalter
5) Stoßfänger
6) Kontrolleuche
7) Markierung zum Öffnen des Deckels

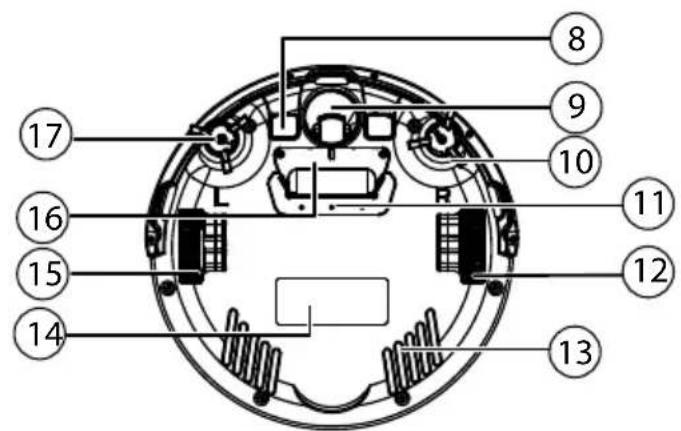

5.1. Unterseite

8) Ladekontakte
9) Laufrad: Zur Unterstützung der Bewegungsrichtung
10) Reinigungsbürste, rechts
11) Saugöffnung
12) Laufrad: Zum Vortrieb des Geräts
13) Luftungsschlitze

10 von 158

14) Typenschild
15) Laufrad: Zum Vortrieb des Geräts
16) Batteriefach
17) Reinigungsbürste, links

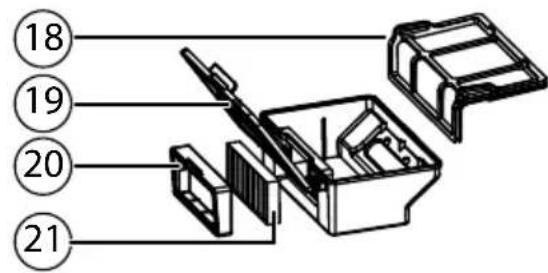

5.2. Staubbehälter mit Filter

18) Staubfilter
19) Staubbehälter mit Deckel
20) HEPA-Filterrahmen
21) HEPA-Filter

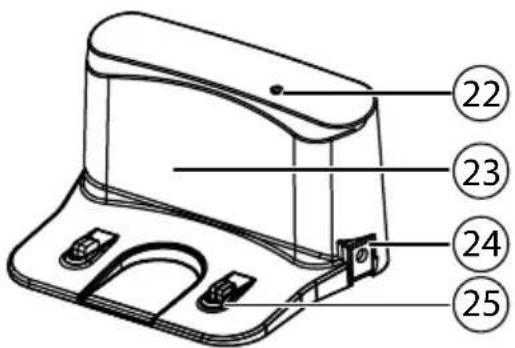

5.3. Ladestation

22) Kontrolleuche
23) Gehäuse
24) Netzteilanschluss
25) Ladekontakte

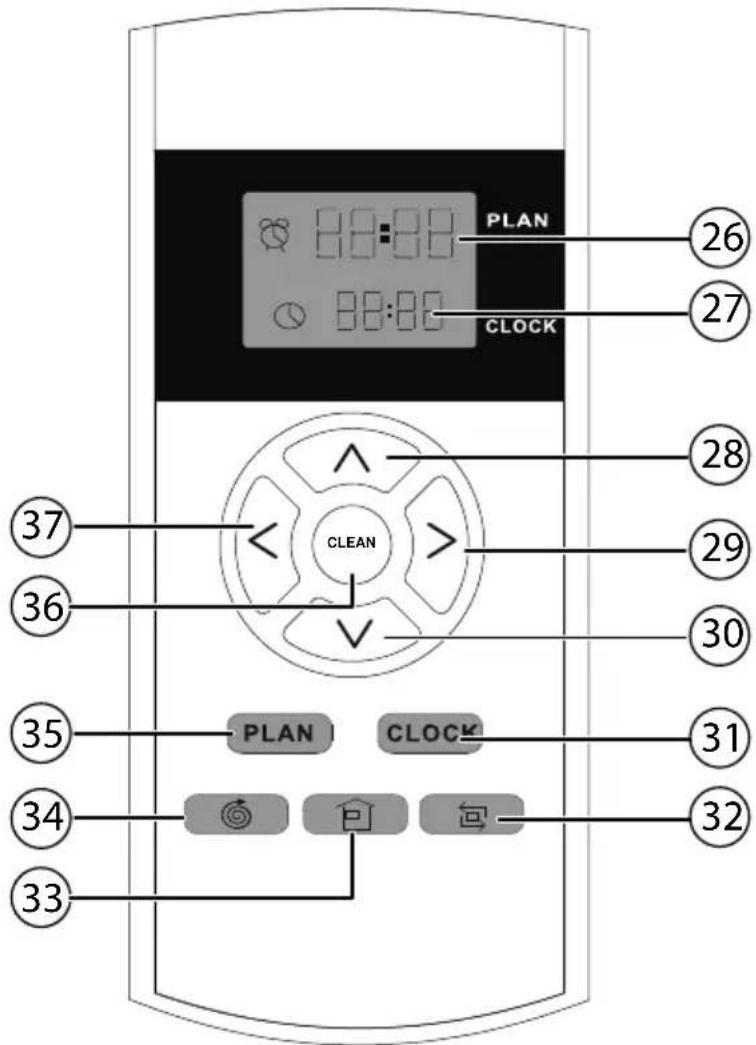

5.4. Fernbedienung

26) Startzeitanzeige
27) Uhrzeitanzeige
28) Betriebsmodus: vorwärts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert erhöhen
29) Betriebsmodus: rechts fahren; Startzeit-/Uhrzeitmodus: von Stundenanzeige zur Minutenanzeige wechseln
30) Betriebsmodus: rückwarts fahren; Startzeit-/Uhrzeitmodus: Zahlenwert vermingern
31) Uhrzeit einstellen; Auswahl der Uhrzeit bestätigen
32) Saugbewegung entlang der Wände
33) Zurückkehren zur Ladestation
34) Saugbewegung im Kreis
35) Startzeit einstellen; Auswahl der Startzeit bestätigten

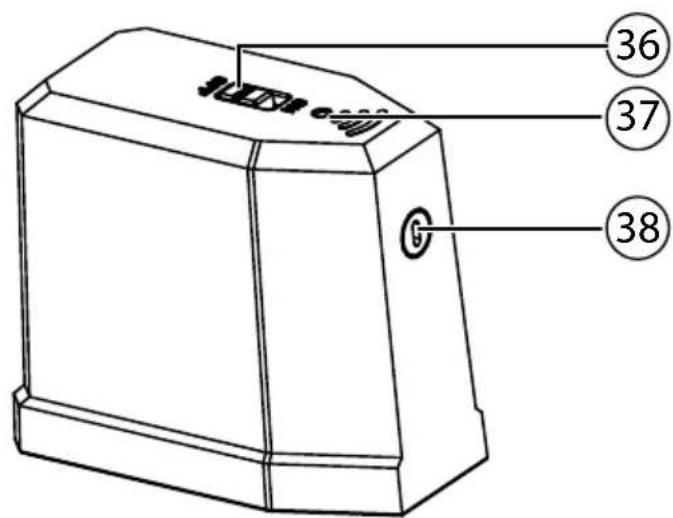

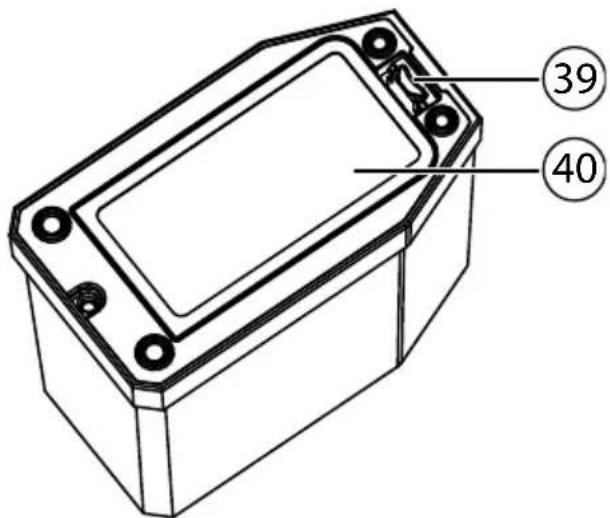

5.5. Lichtschranke (virtuelle Wand)

DE

36) Ein-/Ausschalter
37) Kontrolleuche
38) Lichtschranke
39) Öffnungslasche
40) Batteriefach

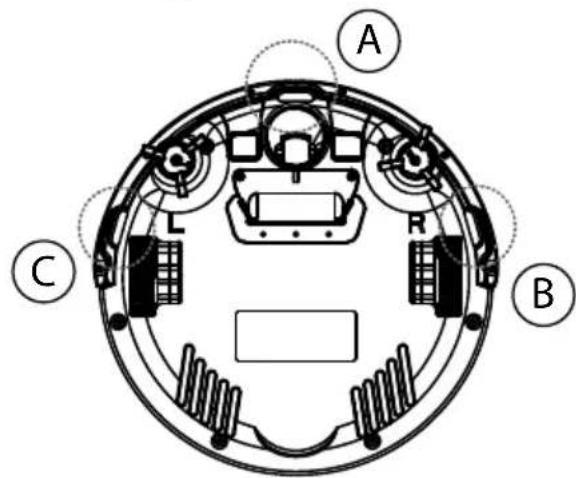

5.6. Sensoren am Saugroboter

A Sensor vorne
B Sensor rechts
C Sensor links

6. Erste Inbetriebnahme

6.1. Reinigungsbürsten anbringen

Vor dem ersten Gebrauch,müssen ggf. die mitgelieferten Bürsten angebracht werden.

Die Bürsten können mit Hilfe eines Kreuzschlitzschraubendrehers angebracht und entnommen werden.

Drucken Sie die beiden mit L und R bezeichneten Bürsten auf die Halterungen,

bis sie einrasten. Achten Sie damit auf die Bezeichnung L und R am Gerät.

6.2. Akkublock aufl aden

Der Saugroboter ist mit einem Lithium-Ionen-Akkublock ausgestattet. Nach dem Auspacken laden Sie den Akkublock des Geräts zunachst für ca. 3,5 Stunden. Dies kommt der Leistungsfähigkeit des Akkus auf Lange Sicht zugute.

Mit dem mitgelieferten Netzteil GSCV0600S019V12E konnen Sie ihren Saugroboter direkt aufladen oder über die Ladestation; dazu beachten Sie einfach die folgenden Schritte:

• Stellen Sie den Ein-/Ausschalter am Saugroboter auf die Position ON, da sonst der Akkublock nicht geladen wird.

Direktes Aufladen des Geräts

Schließen Sie das Netzteil GSCV0600S019V12E an den Netzteilanschluss an der Seite des Saugroboter an.

Aufladen über die Ladestation

Schließen Sie das Netzteil an den Netzteilanschluss der Ladestation an. Platzierten Sie den Saugroboter auf der Ladestation so, dass die Ladekontakte übereinanderliegen.
Verbinden Sie den Netzstecker mit der Steckdose.

Das Gerät wird aufgeladen, alle LEDs der Kontrollleuche blinken.

Sobald der Akkublock voll geladen ist, leucht den Dioden dauerhaft.

Der Akkublock sollte spätestens nachgeladen werden, wenn die mittlere LED der Kontrolleuchte blinken.

Laden Sie entweder den Akkublock vor dem nachsten Reinigungsgang über das Netzteil am Gerät oder sofern die Ladestation angeschlossen ist, keht der Sau-groboter automatisch zur Ladestation zurück, wenn der Akkustand niedrig ist. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.

HINWEIS!

Falls die Leistung des Akkus deutlich nachlassen sollen, wenden Sie sich an das Medion Service Center.

6.3. Batterien in die Fernbedienung einlagen

• Schieber den Batteriefachdeckel auf der Rückseite der Fernbedienung nach unten ab.
• Setzen Sie zwei 1,5 V-Batterien vom Typ AAA unter Beachtung der im Batteriefach angegebenen Polarität ein.
• Setzen Sie den Batteriefachdeckel wieder auf das Batteriefach und schiben Sieihn zu.

6.4. Batterien in die Lichtschranke (virtuelle Wand) einlagen

Entfernen Sie den Batteriefachdeckel, indem Sie die Öffnungslasche nach hintendrücken und gleichzeitig den Batteriefachdeckel anheben.
- Setzen Sie zwei 1,5 V-Batterien vom Typ AA unter Beachtung der im Batteriefach angegebenen Polarität ein.
Schlieben Sie den Batteriefachdeckel.

6.5. Uhrzeit einstellen

Um die Startzeitfunktion nutzen zu konnen, muss zuvor die Uhrzeit an der Fernbedienung eingestellt werden. Gehen Sie wie folgt vor:

Drucken Sie die Taste CLOCK, um die aktuelle Uhrzeit einzustellen.

Die Stundenanzeige blinkt.

• Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste um die Minutenanzeige einzustellen.

Die Minutenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.
Bestätigen Sie ihre Eingabe durch Drucken der Taste CLOCK.

Die Uhrzeit ist nun eingestellt.

7. Staubsaugerbetrieb

Um die Beste Reinigungslistung zu erzielen stellen Sie sicher, dass alle losen Gegenstände auf dem Boden wie Vorhänge, Kleidung, Papier, lose Kabel sowie Verlängungskabel halten wurden.

ACHTUNG!

Gefahr von Sachschaden.

Lose Kabel konnen sich während des Saugbetriebes in ihren Saugroboter verfangen und von diesen mitgezogen werden. Geräte konnen so beispelsweise von einem Tisch gezogen werden und darauf beschädigt werden.

Verlegen Sie Kabel außer Reichweite.

HINWEIS!

Entfernen Sie vor dem Saugen auf einem Teppich die Bürsten. Diese Saugroboter ist nicht für den Gebrauch auf Langflor-Teppichen geeignet.

Jedes Mal, wenn eine Taste gedrückt wird, ertont ein Signalon als Bestätigung des Tastendruckes.

Entfernen Sie vor dem Einsatz den Stecker des Netzteils aus dem Gerät.
- Stellen Sie sicher, dass der Staubbehälter sauber ist und der Filter richtig eingesetzt ist.
Stellen Sie den Saugroboter auf eine frei Fläche im Raum.
Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.
Drücken Sie die Taste CLEAN auf dem Gerät oder an der Fernbedienung, um den Reinigungsvorgang zu starten.

Die LEDs der Kontrollleuchte leuchtet dauerhaft.

Drücken Sie die Taste CLEAN erneut, um den Reinigungsvorgang zu unterbrechen. Drücken Sie die Taste CLEAN nochmals, wenn Sie die Reiniung fortsetzen wollen.

HINWEIS!

Wenn Sie jedoch keine Taste innerhalb von 15 Sekunden betätigten,
wechselt der Saugroboter in den Ruhemodus. Sie können den Saugroboter vom Betrieb direkt in den Ruhemodus schalten, indem Sie die Taste CLEAN ca. drei Sekunden gedrückt halten.
Im Ruhemodus ist die Kontrollleuchte ausgeschaltet.

HINWEIS!

Bei niedrigem Akkustand kehrt der Saugroboter automatisch zur Ladestation zusück. Bei der Rückkehr zur Ladestation wird der Reinigungsvorgang unterbrochen.

Reinigen Sie regelmäßig bei ausgeschalteten Gerät (Ein-/Ausschalter auf Position OFF) die Saugöffnung und leeren Sie nach jeder Verwendung den Staubbehälter.

7.1. Startzeit einstellen

Um einen Reinigungsvorgang in Ihrer Abwesenheit zu starten, stellen Sie eine Startzeit für die Reinigung ein. Gehen Sie wie folgt vor:

Stellen Sie den Ein-/Ausschalter auf die Position ON und das Gerät ist einsatzbereit.
Drucken Sie die Taste PLAN, um die Startzeit einzustellen.

Die Stundenanzeige blinkt.
Stellen Sie mit Hilfe der Pfeiltasten oder die Stunde ein. Drücken Sie dann die Taste, um die Minutenanzeige einzustellen.

Die Minutenanzeige blinkt.

Stellen Sie mit Hilfe der Pfeiltasten oder die Minuten ein.

Bestätigten Sie ihre Eingabe durch Drücken der Taste PLAN.

Die Startzeit ist nun eingestellt. Die LEDs der Kontrollleuchte blinken. Zur eingestellen Zeit startet der Reinigungsvorgang.

Um die Startzeit zu deaktivieren setzen Sie die Startzeit auf 00:00.

7.2. Modus auswahlen

Durch die Sensoren, den Stößdämpfer am Gerät sowie der gesonderten Lichtschranke wird der Saugroboter automatisch durch die Räumlichkeiten geleitet. Sie können festlegen, wie der Saugroboter damit vorgehen soll:

Reinigungsmodus Tastendruck auf Art der Reinigung
Automatisch	CLEAN	Hindernisabhängige Standard-Rei-nigung
punktuelle Reinigung	©:	Zur gezielten Reinigung einer Flä-che um den Startpunkt des Saugro-boters herum
Reinigung entlang der Wand	«	Zur Reinigung entlang von Wän-den/Hindernissen. Sollten keine Hindernisse zur Ori-entierung vorhanden sein, beendet der Sauroboter die Reinigung.
Zurück zur Ladestation	©	Saugroboter kehrt zur Ladestation darüber undlädt den Akkublock auf.

7.3. Lichtschranke (virtuelle Wand) verwenden

Um den Aktionsradius des Saugroboters einzuschranken, um z. B. Räumlichkeiten für die Reinigung auszuschreiben oder um vor Treppenstürzen zu schützen, können Sie die Lichtschranke aufstellen.

Positionieren Sie die Lichtschranke vor das Hindernis bzw. die verbotene Reinigungszone.
- Stellen Sie den Ein-/Ausschalter an der Lichtschrank auf die Position ON. Im Betrieb wird der Saugroboter direkt nach dem Passieren der Lichtschranke umkehren.

8. Reinigung und Pfl ege

GEFAHR!

Stromfuhrende Teile. Gefahr durch Stromschlag.

• Tauchen Sie den Saugroboter, die Ladestation oder das Netzteil niemals in Wasser oder Flüssigkeiten! Reinigen Sie das Gerät und alle Zubehörteile nur trocken bzw. mit einem leicht feuchten Tuch.
• Stellen Sie den Ein-/Ausschalter auf die PositiFF undziehen Sie vor jeder Reinigung und Wartung sowie vor dem Auf- und Abbau des Zubehörs den Netzstecker aus der Steckdose.

Ihr Saugroboter lasst sich Schnell und einfach reinigen und pflege. Leeren Sie den Staubbehälter, reinigen Sie den Filter nach jedem Einsatz. Reinigen Sie die Saugöffnung bei Bedarf.

• Verwenden Sie zum Reinigen der Geräteoberfläche keine Lösungsmittel, atzennde oder gasförmige Reinigungsmittel. Wischen Sie die Oberfläche des Saugroboters und der Ladestation mit einem angefeuchteten Tuch ab.
• Reinigen Sie die die Sensoroberflächen und Ladekontakte mit einem sauberen trockenen Tuch.

8.1.Staubbehälterreinigen

Wir empfehlen, nach jedem Einsatz den Staubbehälter zu leeren und den Filter zu reinigen. Führren Sie die folgenden Schritte aus:

A) Drücken Sie auf die mit PUSH markierte Druckfläche des Gerätedeckels. Der Deckel öffnet sich.
B) Klappen Sie den Griff des Staubbehalters hoch und und entfern den Staubbehalter aus dem Saugroboter.
C) Entfernen Sie den HEPA-Filter mit HEPA-Filterrahmen.
D) Klappen Sie den Staubbehälterdeckel auf und entfern den Sie den Staubfilter.
E) Leeren Sie den Staubbehälter über einem Mülleimer.
F) Spülen Sie den Staubbehälter mit Wasser aus. Eine Reinigung mit Wasser ist nicht jeder Mal nötig. Stellen Sie den Staubbehälter nicht in die Spülmaschine! Reinigen Sie den Staubfilter und HEPA-Filter regelmäßig mit dem mitgelieferten Pinsel.
G) Sobald der Staubbehälter trocken ist, setzen Sie die Filter wieder ein. Nach erfolgter Reinigung setzen Sie den Staubbehälter wieder ein und schreiben Sie den Deckel des Saugroboters.
Stellen Sie vor Inbetriebnahme sicher, dass die Filter des Staubbehalters richtig eingesetzt ist.

8.2. Saugöff nung reinigen

Nach einiger Zeit kann es sein, dass sich Schmutz und Staub um die Saugöffnung ansmelmn und so die Saugleistung beeinträchtigen. Um dies zu vermeiden, sollte in regelmäßigen Abständen die Saugöffnung gereinigt werden.

Schalten Sie das Gerät aus.
Entfernen Sie Schmutz und Staub an und in der Saugöffnung.

8.3.Bürstenreinigen

Wir empfehlen eine regelmäßige Reinigung der Bürsten. Führten Sieitte die folgenden Schritte aus:

Schalten Sie das Gerät aus und legen Sie es mit der Unterseite nach oben auf einen geraden Untergrund.
Losen Sie jeweils die Schraube an den Bürste mit einem Kreuzschlitzschraubendreher. Halten Sie die Bürsten fest undziehen Sie sie gerade nach oben um sie aus dem Gerät zu entfernen.
Reinigen Sie die Bürsten von Verschmutzungen und Haaren.
Nach der Reinigung bringen Sie die Bürsten wieder an.
Nach einiger Zeit sollen den Bürsten ausgetauscht werden um effizienter zu arbeiten. Wegen Ersatzzubehr wenden Sie sichitte an unser Service Center.

HINWEIS

Sollten sich die Borsten verbiegen kann es halten, die Bürsten in heißes Wasser zu legend damit sie wieder ihre Ausgangsform annehmen.

9. Problemlösung

Bei einer Störung des Geräts prufen Sieitte zunachst,ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben konnen.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sichitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Problem Mögliche	Ursache Lösung
Das Gerätlässt sich nicht einschalten.	Der Akkublock ist leer.	➢ Lassen Sie den Akku-block etwa 3,5 Stun-den lang vollständig aufladen.
Kontrolleuchte blinkt, nach dem das Gerät eingeschatet wurde.	Der Akkublock ist leer.	➢ Lassen Sie den Akku-block etwa 3,5 Stun-den lang vollständig aufladen.➢ Entfernen Sie alle Stö-rungen
Saugroboter bewegt sich nicht Einfacher Signalton ertört.	Räder sind blockiert.	Begeben Sie die Stö-rung an den Rädern.
Sensorstörung Doppelter Signalton ertört.	Der Saugroboter steht auf einem dunklen Boden.Der Sensor ist verdeckt.	Versetzen Sie den Sau-groboter an eine helle- re Stelle.Reinigen Sie den Sen-sor.
Gerät ist blockiert Dreifacher Signalton ertört.	Saugroboter steckt fest.	Versetzen Sie den Sau-groboter an eine andere- re Stelle.
Die seitlichen Bürsten bewe-gen sich nicht.	Durch Verschmutzung blockiert.	Nehmen Sie die Bürs-ten ab,anchließlich gründlich reinigen und wieder aufsetzen.

10. Akkublock entfernen

VORSICHT!

Verletzungsgefahr.

Entnommene Akkus von Kindern fernhalten, nicht ins Feuer werfen, kurzschreiben oder auseinandernehmen.
Entnommene Akkus keinen extremen Bedingungen aussetzen, z. B. auf Heizkörpern, Sonnenschein! Erhöhte Auslaufgefahr!
Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spulen und umgehend einen Arzt aufsuchen.

Nehmen Sie den Akkublock vor der Entsorgung des Saugroboters oder bei einem Defekt des Akkublocks heraus.
Vergewissern Sie sich, dass der Akkublock beim Herausnahmen vollständig entladen ist.
Schalten Sie das Gerät aus,ziehen Sie ggf. den Netzstecker aus der Steckdose und das Netzkabel aus dem Gerät.
Losen Sie die beiden Schrauben an der Unterseite des Saugroboters mit einem Kreuzschlitzschraubendreher und öffnen Sie das Akkufach.

Entnehmen Sie den Akkublock, indem Sie an der Lascheziehen.
Ziehen Sie den Stecker des Akkublocks von der Buchse des Geräts ab.
Entsorgen Sie den Akkublock umweltgerecht (siehe „11. Entsorgung" auf Seite 21).
Beim Wechsel des Akkublocks verbinden Sie den Stecker des Akkublocks mit der Buchse des Geräts. Legen Sie einen neuen Akkublock ein. Verwenden Sie ausschließlich ein Akkupack des gleichen Typs.
Verschlieben Sie das Akkufach mit den beiden Schrauben.

11. Entsorgung

Verpackung

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohmaterialien und damit wiederverwendungsfähig oder können dem Rohstoff-Kreislauf zurückgeführt werden.

Gerät

Altgeräte)dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien/Akkus

Verbrauchte Batterien/Akkus gehoren nicht in den Hausmüll. Batterien müssen sichgerecht entsorgt werden. Zu dieser Zweck stehen im batterievertreibenden Handel sowie bei communalen Sammelstellen entsprechende Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen Ihr örtlicher Entsorgungsbetrieb oder ihreCOMMUNALE Verwaltung.

12. Technische Daten

Saugleistung

ca.

20

Lautstärke

ca.

65 dB

Staubbehalter Kapazität 0,3 l

Betriebszeit ca. 80 min.

Gewicht ca. 1,9 Kg

Abmessungen ca. 300 × 75 ~mm

Akkublock

Lithium-lonen-Akkublock

Model: UR18650ZT-3S1P-S

Hersteller:

BYD,

China

Akkukapazität

11,1 V 2600 mAh

Wh

Leistung

Ladedauer ca. 3,5 Stunden

28,9

Betriebstemperatur 10^ - 40^

Netzteil

Modell

GSCV0600S019V12E

Hersteller

GSP,

China

Eingang 100 - 240V 50 / 60Hz,0,5A

Ausgang

19V

600 mA

Fernbedienung

Batteriebetrieb

2x1,5V

Typ

Lichtschranke (virtuelle Wand)

Batteriebetrieb

2x1,5V

Typ

13. Konformitätsinformation

Hiermit erklärt die Medion AG, dass das Produkt MD 16192 mit den folgenden europäischen Anforderungen übereinstimmt:

EMV-Richtlinie 2014/30/EG
Niederspannungsrichtlinie 2014/35/EG
- Öko-Design Richtlinie 2009/125/EG
RoHS-Richtlinie 2011/65/EU.

Vollständige Konformitätserklarungen sind erhältlich unter www.medion.com/conformity.

14. Impressum

Copyright © 2016

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in Mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnhof 77

45307 Essen

Deutschland

Die Anleitung kann über die Service Hotline nachbestellt werden und stehen über das Serviceportal www.medionservice.de zum Download zur Verfügung.

Sie können auch den oben stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

DE

FR

NL

ES

IT

EN

15. Allgemeine Garantiebedingungen

15.1.Allgemeines

Die Laufzeit der Garantie beträgt 24 Monate und beginnnt am Tag des Kaufs des Produktes. Die Garantie bezieht sich auf Material- und Produktionschäden aller Art, die bei normaler Verwendung auftreten können.

Bitte bewahren Sie den originalen Kaufnachweis gut auf. Der Garantiegeber besteht sich vor, eine Garantiereparatur oder eine Garantiebestätigung zu verweigern, wenn dieser Nachweis nicht erbracht werden kann.

Bitte stellen Sie safer, dass Ihr Gerät im Falle einer notwendigen Einsatzung transportsicher verpackt ist. Sofern nichts anderes vermerkt ist, tragen sie die Kosten der Einsendung sowie das Transportrisiko. Für zusätzlich eingesendete Materialien, die nicht zum ursprünglichen Lieferumfang des Produktes gehoren, übernimmt der Garantiegeber keine Haftung.

Bitte überlassen Sie dem Garantiegeber mit dem Gerät eine möglichst detaillierte Fehlerbeschreibung. Zur Geltendmachung ihrer Ansprüche bzw. vor Einsendung, Kontaktieren sieitte die Hotline des Garantiegebers oder das Service Portal. Sie erhalten Dort Informationen über die weiteren Schritte.

These Garantie hat keine Auswirkungen auf ihre gesetzlichen Gewährleistungsansprüche und unterliegt dem geltenden Recht des Landes, in dem der Ersterwerb des Produktes durch den Endkunden erfolgte.

15.1.1. Umfang

Im Falle eines durch diese Garantie abgedeckten Defekts an ihrem Produkt gewährleistet der Garantiegeber mit dieser Garantie die Reparatur oder den Ersatz des Pro

duktes. Die Entscheidung zwischen Reparatur oder Ersatz der Geräte obliegt dem Garantiegeber. Insoweit kann dieser nach eigenen Ermessen entscheiden, das zur Garantiereparatur eingesendete Gerät durch ein generalüberholtes Gerät gleicher Qualität zu ersetzen.

Für Batterien oder Akkus wird keine Garantie übernommen, gleiches gilt für Verbrauchsmaterialien, d.h. Teile, die bei der Nutzung des Gerätes in regelmäßigen Abständen ersetzt werden müssen, wie z.B. Projektkionslampe in Beamer.

Ein Pixelfehler (dauerhaft Farbiger, heller oder dunkler Bildpunkt) ist nicht grundsatzlich als Mangel zu betrachten. Die genaue Anzahl zulässiger defekter Bildpunkte entnehmen Sieitte der Beschreibung im Handbuch fur diesen Produkt.

Für eingebrannte Bilder bei Plasma- oder LCD-Geräten, die durch unsachgemäß Verwendung des Gerätes entstanden sind, übernimmt der Garantiegeber keine Garantie. Die genaue Vorgehensweise zum Betrieb Ihres Plasma- bzw. LCD-Gerätes entnehmer Sieitte der Beschreibung im Handbuch fur diesen Produkt.

Die Garantie erstreckt sich nicht auf Wiedergabefehler von Datenträgern, die in einem nicht kompatiblen Format oder mit ungeeigneter Software erstellt wurden. Sollte sich bei der Reparatur Herausstellen, dass es sich um einen Fehler handelt, der von der Garantie nicht gedeckt ist, besteht sich der Garantiegeber das Recht vor, die anfallenden Kosten in Form einer Handling Pauschale sowie die kostenpflichtige Reparatur für Material und Arbeit nach einem Kostenvoranschlag dem Kunden in Rechnung zu stellen. Hierüber werden Sie als Kunde vorab informiert; es obliegt Ohnen dieser Vorgehen zuzustimmen oder abzulehnen.

15.1.2. Ausschluss

Für Versagen und Schäden, die durch äußere Einflüsse, versehentliche Beschädigungen, unsachgemäß Verwendung, am Produkt vorgenommene Veränderungen, Umbauten, Erweiterungen, Verwendung von Fremdteilen, Vernachlässigung, Viren oder Softwarefehler, unsachgemäß Transport, unsachgemäß Verpackung oder Verlust bei Rücksendung des Produktes entstanden sind, übernimmt der Garantiegeber keine Garantie.

Die Garantie erlischt, wenn der Fehler am Gerät durch Wartung oder Reparatur entstanden ist, die durch jedernd anderen als durch einen vom Garantiegeber autorisierten Servicepartner durchgeführt wurde. Die Garantie erlischt auch, wenn Aufkleber oder Seriennnummern des Gerätes oder eines Bestandteils des Gerätes verändert oder unleserlich gemacht wurden.

15.1.3. Service Hotline

Vor Einsendung des Gerätes an den Garantiegeber,müssen Sie sich über die Service Hotline oder das Service Portal an uns wenden. Sie erhalten insoweit weitergehende Informationen, wie Sie ihren Garantieanspruch geltend machen konnen.

Die Inanspruchnahme der Hotline ist ggf. kostenpflichtig.

Die Service Hotline ersetzt auf keinen Fall eine Anwenderschulung für Soft- bzw. Hardware, das Nachschlagen im Handbuch oder die Betreuung von Fremdprodukten.

15.2. Besondere Garantiebedingungen für die Vorort Reparatur bzw. den Vorort Austausch

Soweit sich ein Anspruch auf Vorort Reparatur bzw. Vorort Austausch ergibt, gelten die besonderen Garantiebedingungen für die Vorort Reparatur bzw. Vorort Austausch für Ihr Produkt.

Zur Durchführung der Vorort Reparatur bzw. des Vorort Austauschs muss von ihrer Seite Folgendes sichergestellt werden:

• Mitarbeitern des Garantiegebers, die zu vorgenanntem Zweck bei Ihnen eintrefen, soll uneingeschränkter, sicherer und unverzüglicher Zugang zu den Geräten gewährt werden.
• Telekommunikationseinrichtungen, die von diesen Mitarbeitern zur ordnungsgemäßen Ausführung Ihres Auftrages, für Test- und Diagnosezwecke sowie zur Fehlerbehebung benötigt werden, müssen von Ohnen auf eigene Kosten zur Verfügung gestellt werden.
• Sie sind für die Wiederherstellung der eigenen Anwendungssoftware nach der Inanspruchnahme der Dienstleistungen durch den Garantiegeber selbst verantwortlich.
• Sie sind für die Konfiguration und Verbindung ggf. vorhandener, externer Geräte nach der Inanspruchnahme der Dienstleistung durch den Garantiegeber selbst verantwortlich.
• Der kostenfreie Storno-Zeitraum für die Vorort Reparatur bzw. den Vorort Austausch beträgt mind. 48 Stunden, danach müssen die uns durch den verspäten oder nicht erfolgen Torno entstandenen Kosten in Rechnung gestellt werden.

16. Service-Adressen

16.1. Deutschland

Multimedia

01805-633466 01805-654654

CE-Produkte

01805-633633 01805-665566

(0,14 €/Min. aus dem dt. Festnetz, Mobilfunk max. 0,42 €/Min.)

Mo.-Fr.:07:00-23:00

Sa.-So.:10:00-18:00

www.medion.de

@Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact

16.2.Österreich

0810-001048

(0,10 €/Min. aus dem Festnetz)

07242-93967592

Mo.-Fr.:08:00-21:00

Sa.-So.:10:00-18:00

www.medion.at

@Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact

16.3. Belgien

022006198

022006199

(Lokaltarif)

Premium Hotline

0900-51111

(0,45 €/min)

Mo - Fr: 09:00 - 19:00

www.medion.com/be

@Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact

16.4. Luxemburg

34-20 808 664

34-20 808 665

(Lokaltarif)

Mo - Fr: 09:00 - 19:00

www.medion.com/lu

@Bitte benutzen Sie das Kontaktformular unter www.medion.com/contact

Sommaire

12. Technische gegevens

Zuigvermogen

ca. 20

Geluidsniveau

ca. 65 dB

Gewicht ca. 1,9kg

Afmetingen ca. 300 × 75 ~mm

Accublok

Lithiumionen accublok

Model: UR18650ZT-3S1P-S

Fabrikant:

BYD, China

Accucapaciteit

11,1 V 2600 mAh

Vermogen

28,9 Wh
