| Marke | MEDION |
| Modell | MD 37072 |
| Produkttyp | Gefrierschrank |
| Energieeffizienzklasse | A++ |
| Energieverbrauch | 135 kWh/Jahr |
| Gesamtkapazität | 92 L |
| Gefrierkapazität | 85 L |
| Lagerzeit bei Stromausfall | 16 h |
| Gefriervermögen (24 h) | 4 kg |
| Sterneanzahl | 4 |
| Kältemittel | R600a (49 g) |
| Abmessungen (B × H × T) | 550 × 850 × 620 mm |
| Nettogewicht | 33 kg |
| Spannungsversorgung | 220-240 V ~, 50 Hz, 0,55 A |
| Klimaklasse | SN, N, ST (10 °C bis 38 °C) |
| Anzahl der Schubladen | 4 |
| Eiswürfelbehälter | Ja |
| Temperatureinstellung | mechanischer Thermostat (MIN, MED, MAX) |
| Abtauen | Manuell |
| Türanschlagwechsel | Möglich |
| Geräuschpegel | 41 dB |
| Schutzklasse | I |
| Installationsart | Freistehend |
| Isolierung | Cyclopentan |
Häufig gestellte Fragen - MD 37072 MEDION
Benutzerfragen zu MD 37072 MEDION
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Kühlschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch MD 37072 - MEDION und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MD 37072 von der Marke MEDION.
BEDIENUNGSANLEITUNG MD 37072 MEDION
- Zu dieser Bedienungsanleitung .... 4
1.1. Zeichenerklärung......4
FR
- Bestimmungsgemäßer Gebrauch
NL
- Sicherheitshinweise
3.1. Allgemeine Sicherheitshinweise ES
3.2. Transport....9
3.3. Aufstellung und elektrischer Anschluss 10 IT
3.4. Reinigung und Wartung
3.5. Störungen....14
3.6. Entsorgung....14
1!
4. Lieferumfang 15
5. Informationen zum Gerät 16
5.1. Information zum verwendeten Kältemittel R600a ....16
[Non-Text]
- Geräteübersicht 1
- Vorbereitung für den Betrieb 18
7.1. Wechsel des Türanschlages
7.2. Anbringen des Abstandshalters ....19
7.3. Herausnehmen und Wiedereinsetzen von Gefrierschublade ....19
- Gerät bedienen
8.1. Temperaturregelung 19
8.2. Energiespartipps 20
8.3. Tiefkühlung von Lebensmitteln 20
8.4. Abtauen des Gefrierraums 21
- Reinigung 2
9.1. Kühlraum und Außenoberfläche 22
- Wartung und Reparatur 23
- Fehlerbehebung 23
- Außerbetriebnahme.... 24
- Entsorgung....25
- Technische Daten.... 26
- Konformitätsinformation...... 27
- Impressum......27

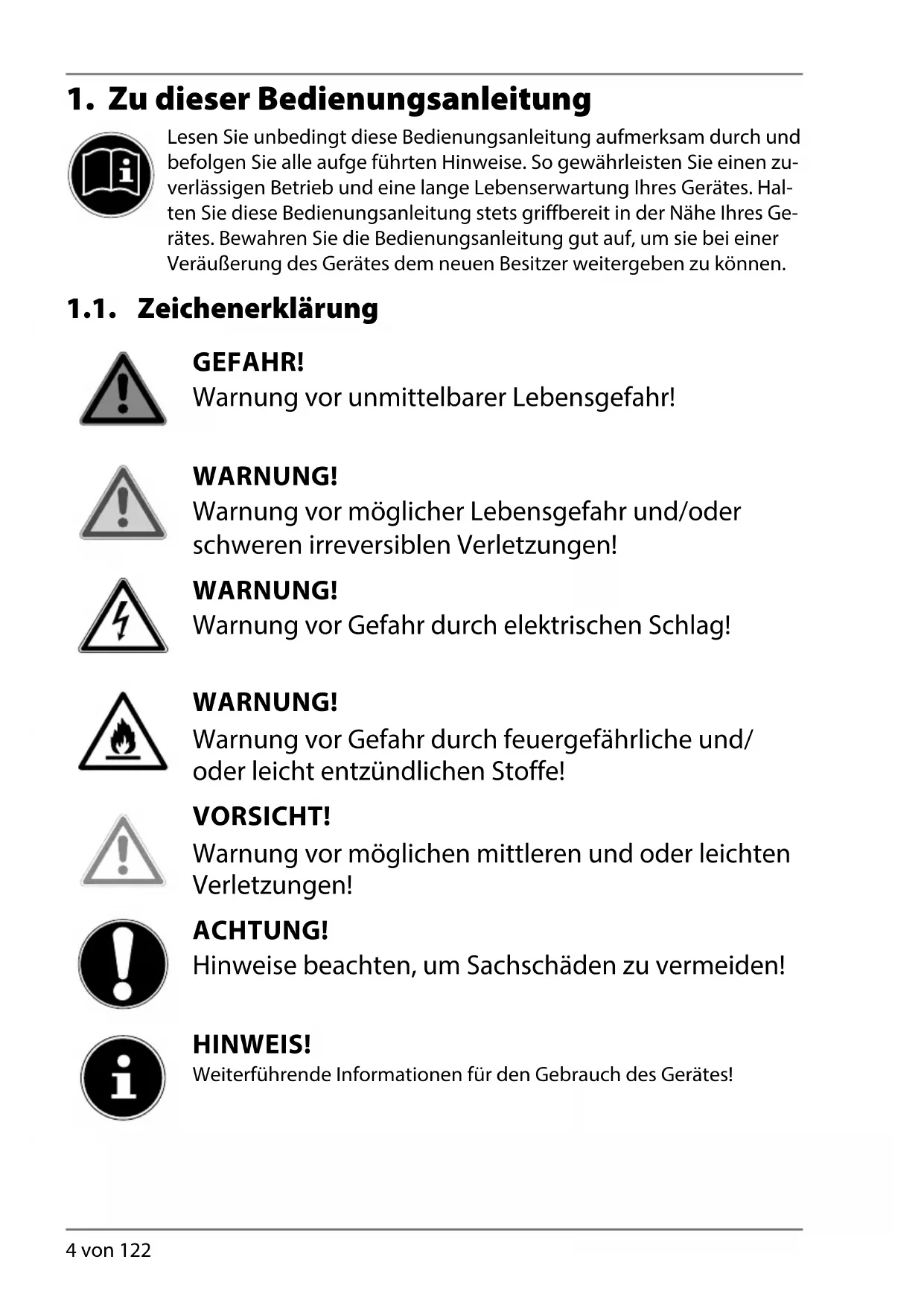

1. Zu dieser Bedienungsanleitung
Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können.
1.1. Zeichenerklärung
GEFAHR!
Warnung vor unmittelbarer Lebensgefahr!
WARNUNG!
Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!
WARNUNG!
Warnung vor Gefahr durch elektrischen Schlag!
WARNUNG!
Warnung vor Gefahr durch feuergefährliche und/oder leicht entzündlichen Stoffe!
VORSICHT!
Warnung vor möglichen mittleren und oder leichten Verletzungen!
ACHTUNG!
Hinweise beachten, um Sachschäden zu vermeiden!
HINWEIS!
Weiterführende Informationen für den Gebrauch des Gerätes!
HINWEIS!
Hinweise in der Bedienungsanleitung beachten!
- Aufzählungspunkt / Information über Ereignisse während der Bedienung
Auszuführende Handlungsanweisung
Konformitätserklärung (siehe Kapitel „Konformitätsinformation“): Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.
Symbol Schutzerdung (bei Schutzklasse I)
Elektrogeräte der Schutzklasse I sind Elektrogeräte die durchgehend mindestens Basisisolierung haben und entweder einen Gerätestecker mit Schutzkontakt oder eine feste Anschlussleitung mit Schutzleiter haben. Elektrogeräte der Schutzklasse I können Teile mit doppelter oder verstärkter Isolierung haben oder Teile, die mit Sicherheitskleinspannung betrieben werden.
Gerät umweltgerecht entsorgen (siehe „13. Entsorgung“ auf Seite 25)
2. Bestimmungsgemäßer Gebrauch
Dieses Gerät dient zum Gefrieren von Lebensmitteln.
Dieses Gerät ist dazu bestimmt, im Privathaushalt und ähnlichen Haushaltsanwendungen verwendet zu werden, wie beispielsweise:
–in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;
-in landwirtschaftlichen Anwesen;
–von Kunden in Hotels, Motels und anderen Wohneinrichtungen;
-in Frühstückspensionen.
Bei Einsatz in gewerblichen Bereichen sind die dort gültigen Bestimmungen einzuhalten.
Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
▶ Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
▶ Verwenden Sie das Gerät nicht im Freien.
▶ Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:
–Hohe Luftfeuchtigkeit oder Nässe,
—extrem hohe oder tiefe Temperaturen,
–direkte Sonneneinstrahlung,
-offenes Feuer.
3. Sicherheitshinweise
WARNUNG!
Verletzungsgefahr!
Verletzungsgefahr für Kinder und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen (beispielsweise ältere Kinder).
▶ Gerät und Zubehör an einem für Kinder unerreichbaren Platz aufbewahren.
▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind 8 Jahre und älter und werden beaufsichtigt.
- Kinder jünger als 8 Jahre sollen vom Gerät und der Anschlussleitung ferngehalten werden.
▶ Halten Sie Kinder vom Geräteinneren fern. Wenn die Tür zufällt, besteht Erstickungsgefahr!
Alle verwendeten Verpackungsmaterialien (Säcke, Polystyrolstücke usw.) nicht in der Reichweite von Kindern lagern.
3.1. Allgemeine Sicherheitshinweise
WARNUNG! Verletzungsgefahr!
Das Kühlsystem des Gerätes enthält das Kältemittel R600a. Bei einem Auslaufen des Kältemittels besteht die Gefahr von Verletzungen.
Lagern und transportieren Sie das Gerät nicht auf der Seite oder der Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann.
▶ Beschädigungen des Kältemittelkreislaufs müssen verhindert werden.
▶ Sollte das Kühlsystem dennoch beschädigt worden sein, belüften Sie den Raum. Vermeiden Sie offene Flammen und Zündquellen. Lassen Sie das Gerät vor einer weiteren Verwendung von einer Fachkraft reparieren.
Haut- oder Augenkontakt mit Kältemittel kann zu Verletzungen führen. Spülen Sie ggf. sofort die Augen mit klarem Wasser und suchen Sie einen Arzt auf.
Es besteht Entzündungsgefahr! Keine elektrischen Geräte innerhalb des im Inneren des Gefrierraums betreiben, die nicht vom Hersteller freigegeben sind. Zum Beschleunigen des Abtauens keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel als die vom Hersteller empfohlenen benutzen. Offene Flammen fernhalten.
▶ Manipulierungen am Kältemittelkreislaufs sind unzulässig und der Garantieanspruch erlischt.
3.2. Transport
VORSICHT! Verletzungsgefahr!
Hohes Gewicht des Geräts. Es besteht die Gefahr von Verletzungen durch Überheben.
▶ Transportieren Sie das Gerät mindestens mit einer weiteren Personen.
ACHTUNG! Beschädigungsgefahr!
Gefahr von Geräteschaden durch unsachgemäßen Transport.
Das Gerät möglichst immer senkrecht transportieren. Bei einer Neigung von mehr als 40° beim Transport, erst nach 2 Stunden ans Netz anschließen und einschalten, damit sich der Kältemittelkreislauf nach dem Transport beruhigen kann.
▶ Stellen Sie das Gerät nicht auf die Seite oder die Rückwand, da sonst Öl aus dem Kompressor in den Kältemittelkreislauf gelangen kann und ihn verstopfen kann.
Das Gerät keinem Regen oder Spritzwasser aussetzen.
Nach dem Aufstellen des Gerätes auf dem Bestimmungsort erst nach 2 Stunden ans Netz ananschließen, damit sich der Kältemittelkreislauf nach dem Transport beruhigen kann.
3.3. Aufstellung und elektrischer Anschluss
3.3.1. Standort
ACHTUNG! Beschädigungsgefahr!
Gefahr von Geräteschaden durch unsachgemäße Behandlung.
Das Gefriergerät in einem trockenen und belüftbaren Raum aufstellen. Der Raum sollte ein Mindestvolumen von ca. 6 m ^3 (= etwa 4 m ^2 Fläche) aufweisen, um bei einer Beschädigung des Kühlsystems eine ausreichende Luftmenge zu gewährleisten.
Nicht direkter Sonnenbestrahlung aussetzen.
Das Gerät funktioniert fehlerfrei in der Umgebungstemperatur von +10 °C bis +38 °C.
WARNUNG! Brandgefahr!
Eine unzureichende Luftzirkulation kann zu Wärmestau führen.
Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse, um das Gerät und in der Einbaunische nicht blockiert sind.
Für eine ausreichende Belüftung muss ein Abstand von mindestens 30 cm zur Decke und 20 cm zu den Wänden eingehalten werden. Montieren Sie die mitgelieferten Abstandshalter an der Rückseite, um eine ausreichende Belüftung zu gewährleisten.
Nicht in der Nähe von Wärmequellen wie Herde, Heizkörper, Fußbodenheizung usw. aufstellen. Wenn das Aufstellen in der Nähe einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindest-abstände zur Wärmequelle ein:
-zu Elektro- oder Gasherden u.ä.: ca. 3 cm,
-zu Öl- oder Kohleanstellherden: ca. 30 cm.
–Beim Aufstellen neben einem anderem Kühlgerät ist ein seitlicher Mindestabstand von 10 cm erforderlich.
Das Gerät waagerecht ausrichten, Unebenheiten des Bodens durch entsprechendes Einschrauben der Schraubfüße ausgleichen.
Um die Tür ordnungsgemäß zu öffnen, muss ein Radius von ca. 60 cm vor dem Gerät freigehalten werden.
3.3.2. Netzanschluss
▶ Schließen Sie das Gerät nur an eine ordnungsgemäß installierte und gut erreichbare Schutzkontakt-Steckdose an, die sich in der Nähe des Aufstellortes befindet. Die örtliche Netzspannung muss den technischen Daten des Gerätes entsprechen. Für den Fall, dass Sie das Gerät schnell vom Netz nehmen müssen, muss die Steckdose frei zugänglich sein.
Achten Sie darauf, dass das Netzkabel nicht zu einer Stolperfalle wird. Das Netzkabel darf nicht geklemmt und gequetscht werden.
3.3.3. Vor dem Anschließen
Das Gerät auspacken und das Klebeband entfernen. Eventuell verbliebene Kleberreste mit einem milden Reinigungsmittel entfernen.
▶ Die aus geschäumtem Polystyrol hergestellten Polsterteile der Verpackung gesondert entsorgen.
Das Geräteinnere und die Ausstattungselemente mit lau-warmem Wasser mit mildem Reinigungsmittel abspülen und trocknen lassen.
Nach dem Aufstellen überprüfen, dass das Gerät nicht auf dem Anschlusskabel steht.
▶ Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder das Netzkabel bzw. der Netzstecker defekt ist.
3.3.4. Umgang mit dem Gerät
WARNUNG!
Explosionsgefahr!
Entflammbare Gasen und Flüssigkeiten können bei Lagerung im Gefrierfach Explosionen verursachen.
Lagern Sie keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln im Gerät.
Keine kohlensäurehaltigen Getränke einfrieren. Sich ausdehnendes Wasser kann den Behälter sprengen.
▶ Frieren Sie hochprozentigen Alkohol nur fest verschlossen und stehend ein.
Lagern Sie keine Glas- oder Metallgefäße mit Flüssigkeit im Gefrierbereich.
▶ Verwenden Sie auf keinen Fall Abtausprays. Es können sich explosive Gase bilden.
WARNUNG!
Verletzungsgefahr/Gesundheitsgefährdung!
Ein unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.
Nicht die gefrorenen Innenwände des Gefrierbereichs oder gefrorene Lebensmittel mit den Händen berühren. Keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund nehmen. Verbrennungen durch Tieftemperaturen sind möglich.
▶ Verwenden Sie Sockel, Schubfächer, Türen etc. nicht als Tritt-brett oder zum Abstützen.
Bei einem Stromausfall oder abgeschalteten Gerät können eingelagerte Lebensmittel an- oder auftauen. Es besteht die Gefahr einer Lebensmittelvergiftung.
Überprüfen Sie nach einem eventuellen Stromausfall die eingelagerten Lebensmittel durch Inaugenscheinnahme oder mittels Geruchsprüfung, ob sie noch genießbar sind.
Entsorgen Sie nach einem eventuellen Stromausfall eingefrorene Lebensmittel, die erkennbar angetaut sind.
▶ Frieren Sie aufgetaute oder angetaute Lebensmittel nicht wieder ein.
Entnehmen Sie selbst bei einem nur vorübergehenden Abschalten das Gefriergut aus dem Gerät, und lagern Sie es ausreichend kühl.
3.4. Reinigung und Wartung
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
▶ Vor Beginn von Reinigungs- oder Wartungsarbeiten unbedingt den Netzstecker aus der Schutzkontaktsteckdose ziehen (nicht am Netzkabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.
GEFAHR!
EXPLOSIONS- und FEUERGEFAHR!
Durch Gasbildung kann es zu Explosionen kommen.
Keine brennbaren Flüssigkeiten zur Reinigung des Geräts oder Geräteteile verwenden.
▶ Verwenden Sie keine Abtausprays. Sie können explosive Gase bilden.
ACHTUNG!
Beschädigungsgefahr!
Geräteschaden durch unsachgemäßen Umgang mit dem Gerät.
Zum Beschleunigen des Abtauens keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel, wie z. B. elektrische Heizkörper, Heißluftgebläse oder Haartrockner, als die vom Hersteller empfohlenen benutzen.
Empfindliche Oberflächen:
▶ Verwenden Sie keine scharfen oder scheuernden Reinigungsmittel im Geräteinneren, der Gerätetür und dem Gehäuse des Geräts, da diese die Oberflächen beschädigen können.
- Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
3.5. Störungen
GEFAHR!
Stromschlaggefahr!
Es besteht die Gefahr eines elektrischen Schlags durch stromführende Teile.
Versuchen Sie auf keinen Fall, ein Geräteteil selbst zu öffnen und/oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags.
▶ Beschädigte Anschlussleitungen dürfen nur von einer autorisierten Fachwerkstatt oder vom technischen Kundendienst ausgewechselt werden, um Gefahren zu vermeiden.
Wenden Sie sich im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.
3.6. Entsorgung
GEFAHR!
Erstickungsgefahr! Verletzungsgefahr!
Um Gefahren für Kinder zu vermeiden, gehen Sie vor der Entsorgung wie folgt vor:
▶ Demontieren Sie die Tür.
Belassen Sie die Schubladen im Gerät, so dass niemand, z. B. Kinder, in das Gerät klettern können.
▶ Schneiden Sie das Netzkabel ab.
4. Lieferumfang
GEFAHR!
Erstickungsgefahr!
Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien.
▶ Halten Sie die Verpackungsfolie von Kindern fern.
Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Paket haben Sie erhalten:
• Gefrierschrank
• 4 transparente Schubladen
• 1 Eiswürfelbereiter
• 2 Wandabstandshalter
5. Informationen zum Gerät
- Das Gerät verwendet im Kühlkreislauf das Kältemittel R600a (FCKW UND FKW frei).
- Der Kühlkreislauf ist auf Dichtheit geprüft. Dies entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.
• Energieeffizienzklasse A++
• Klimaklasse SN, N, ST
Die Bedeutung der Klimaklassen entnehmen Sie der folgenden Tabelle.
| Klimaklasse Bedeutung | |
| SN Geräte für subnormales Klima | |
| N Geräte für gemäßigtes Klima | |
| ST Geräte für subtropisches Klima | |
| T Geräte für tropisches Klima |
5.1. Information zum verwendeten Kältemittel R600a
In diesem Gerät wurden R600a und Cyclopentan als 100% FCKW-freie Kühl- und Isoliermittel verwendet. Dadurch wird die Ozonschicht geschützt und der sogenannte Treibhauseffekt reduziert.
Zu erkennen sind diese Geräte durch den Hinweis „Kältemittel R600a“ auf dem Typenschild.
Achten Sie darauf, dass der Kühlkreislauf nicht beschädigt wird, da dann R600a in geringem Maß zum Treibhauseffekt beitragen kann, wenn es freigesetzt wird.
Dies gilt sowohl für den Transport als auch über die gesamte Lebensdauer des Gerätes. Achten Sie auch bei diesen Geräten darauf, dass sie gemäß den örtlichen Regelungen fach- und sachgerecht entsorgt werden.
6. Geräteübersicht
1) Thermostat
2) Gerätetür
3) Standfüße
4) Gefrierfächer
7. Vorbereitung für den Betrieb
7.1. Wechsel des Türanschlages
Der Netzstecker ist gezogen.
Entfernen Sie die beiden Schrauben hinten an der Geräteabdeckung mit einem Kreuzschlitzschraubendreher. Ziehen Sie die Geräteabdeckung hinten leicht nach oben.
Entfernen Sie die Geräteabdeckung, indem Sie sie nach vorne abziehen.
Lösen Sie die drei Halterungsschrauben des oberen Scharniers und entfernen Sie es.
Entfernen Sie die beiden Schrauben auf der gegenüberliegenden Seite.
Heben Sie die Tür aus der unteren Verankerung.
Entfernen Sie den Stellfuß vom Scharnier.
Lösen Sie die beiden Halterungsschrauben des unteren Scharniers und entfernen Sie es.
Entfernen Sie auch den Stellfuß auf der gegenüberliegenden Seite.
Die Lochplatte muss dann an der gegenüberliegenden Seite angebracht werden. Entfernen Sie dazu die Geräteschraube unten am Gehäuse und schrauben Sie diese auf der gegenüberliegenden Seite wieder ein.
Drehen Sie dann die Lochplatte so, dass die Bohrungen der Lochplatte auf die Bohrungen im Gerät passen und schrauben Sie sie mit den zwei Halterungsschrauben fest.
Lösen Sie den Scharnierbolzen auf der Lochplatte und schrauben Sie ihn umgekehrt, mit dem Stift nach oben wieder an.
▶ Montieren Sie beide Stellfüße.
▶ Setzen Sie nun die Tür auf das untere Scharnier, so dass der Bolzen in die dafür vorgesehene Aussparung passt.
Drehen Sie die Lochplatte des oberen Scharniers so, dass die Bohrungen der Lochplatte auf die Bohrungen im Gerät passen. Setzen Sie bei geschlossener Tür das obere Scharnier mit dem Bolzen in die Tür ein.
Richten Sie die Tür waagerecht aus. Nun schrauben Sie das obere Scharnier mit den drei Halterungsschrauben fest.
Befestigen Sie die Kunststoffleiste auf der anderen Seite wieder mit den beiden Schrauben.
▶ Bringen Sie die Geräteabdeckung wieder an, indem Sie sie zunächst von vorn in
die Führungsnut setzen und auf das Gerät schieben. Achten Sie dabei auch auf die Aussparung für den Temperaturregler. Drücken Sie sie dann von vorne auf das Gerät, bis sie einrastet.
Ziehen Sie die beiden Schrauben hinten an der Geräteabdeckung mit einem Kreuzschlitzschraubendreher wieder fest.
HINWEIS!
Bitte beachten: Die Türdichtung passt sich nach einigen Stunden dem neuen Türanschlag an.
7.2. Anbringen des Abstandshalters
Drehen Sie den Kühlschrank so, dass Sie an die Rückseite des Gerätes kommen.
Drehen Sie die mitgelieferten Abstandshalter in die dafür vorgesehenen Vorrichtungen im unteren Bereich der Geräterückseite ein.
7.3. Herausnehmen und Wiedereinsetzen von Gefrierschublade
Um ein Gefrierschublade herauszunehmen, öffnen Sie die Tür vollständig.
Ziehen Sie die Gefrierschublade mit beiden Händen heraus und nehmen die Gefrierschublade etwas angewinkelt aus dem Gefrierraum.
Die Montage der Gefrierschublade erfolgt wie folgt:
▶ Schieben Sie die Gefrierschublade leicht geneigt in das Gerät.
8. Gerät bedienen
8.1. Temperaturregelung
Die Einstellung des Thermostats bewirkt eine automatische Temperatureinstellung im Gefrierraum.
Es sind die folgenden 3 Grundeinstellungen des Thermostats möglich, es sind jedoch auch Zwischenstellungen stufenlos einstellbar:
| MIN | Die geringste Kühlleistung (am wärmsten), ca. -6 °C | kurzfristige Lagerung von gefrorenen Produkten |
| MED | Zwischenstellungen, ca. -12 °C | mittelfristige Lagerung von gefrorenen Produkten |
| MAX | Die höchste Kühlleistung (am kältesten), ca. -18 °C | langfristige Lagerung von gefrorenen Produkten |
HINWEIS!
Den Kühlraum und den Gefrierraum nicht beladen, bevor das Gerät abgekühlt ist.
Vor dem Einlegen frischer Lebensmittel das Thermostat in die Einstellung MAX bringen. Nach 3 Stunden in die mittlere Stellung stellen.
8.2. Energiespartipps
Gerät nicht im Bereich einer Wärmequelle (Heizkörper oder Küchenherd usw.) aufstellen.
▶ Ungehinderten Luftdurchfluß um das Gefriergerät sicherstellen.
▶ Falls sich eine Eisschicht abgelagert hat, das Gerät abtauen. Eine dicke Eisschicht beeinträchtigt die Übertragung der Kälte, somit wird der Energieverbrauch ge- steigert.
Beim Einlegen und Ausnehmen der Lebensmittel die Tür nur kurz öffnen. Eine kürzere Tür-Öffnungszeit bewirkt, dass sich weniger Eis an den Gefrierraumwänden ablagert.
Die Einstellung des Thermostats gemäß dem Füllungsgrad des Geräts wählen.
8.3. Tiefkühlung von Lebensmitteln
Fast alle Lebensmittel eignen sich zum Einfrieren, ausgenommen Gemüse, dass in rohem Zustand verzehrt wird, z.B. Blattsalat.
Nur Lebensmittel mit hoher Qualität sind zum Einfrieren geeignet; Portionieren Sie die Lebensmittel für den einmaligen Verbrauch, um getaute Produkte nicht wieder einzufrieren.
Die Lebensmittel in geruchfreies, Luft- und feuchtigkeitsdichtes, sowie fett- und laugen unempfindliches Verpackungsmaterial verpacken.
–Polyethylen- und Aluminiumfolien sind am besten geeignet.
– Die Verpackung muss dicht sein und dem Gefriergut dicht anliegen.
–Keine Glasverpackungen verwenden, das Glas kann platzen.
2 bis 3 Stunden vor dem Einlegen frischer einzufrierender Lebensmittel den Temperaturregler in die Position MAX bringen. Nach dem Einlegen frischer, einzufrierender Lebensmittel den Temperaturregler in die Position MED verstellen.
Im Gefrierraum kann Obst eingefroren und Eiswürfel können erzeugt werden.
ACHTUNG!
Gefahr von Geräteschaden.
Empfindliche Oberflächen: Öl und Fett dürfen nicht mit Kunststoffteilen und der Türdichtung in Kontakt kommen, da die Oberfläche porös und spröde werden kann.
- Kontakt mit Öl oder Fett an Kunststoffteilen vermeiden.
8.3.1. Auftauen von Lebensmitteln
Je nach Art und Verwendungszweck können die Lebensmittel entweder im Gerät, in einem mit lauwarmem Wasser gefüllten Gefäß, in einem Mikrowellengerät, bei Raumtemperatur oder im Backofen aufgetaut werden. Obst und Gemüse, das zum Kochen bestimmt ist, erfordert kein Auftauen.
Aufgetautes Gefriergut sollte möglichst noch am gleichen Tag verzehrt werden, oder im Kühlraum nicht länger als bis zum nächsten Tag aufbewahrt werden. Lebensmittel, wenn auch nur teilweise aufgetaut, dürfen nicht wieder eingefroren werden.
8.4. Abtauen des Gefrierraums
Grobe Eisablagerung an den Gefrierflächen vermindert die Effizienz des Gerätes und bewirkt eine Steigerung des Energieverbrauchs.
Bevor Sie das Gerät abtauen, stellen Sie den Temperaturregler einige Stunden vorher auf die Position MAX. Das Gefriergut kann so über einen längeren Zeitraum bei Raumtemperatur aufbewahrt werden.
ACHTUNG!
Beschädigungsgefahr!
Geräteschaden durch unsachgemäßen Umgang mit dem Gerät.
Zum Beschleunigen des Abtauens keine anderen mechanischen Einrichtungen oder sonstige künstlichen Mittel, wie z. B. elektrische Heizkörper, Heißluftgebläse oder Haartrockner, als die vom Hersteller empfohlenen benutzen.
Es empfiehlt sich das Gerät mindestens einmal im Jahr abzutauen.
Das Gefriergut aus dem Gefrierraum herausnehmen, mit einigen Schichten Zeitungspapier und evtl. noch mit einer Decke umwickeln und an einer kühlen Stelle aufbewahren.
▶ Gerät reinigen, siehe Kap. Reinigung.
9. Reinigung
WARNUNG!
Stromschlaggefahr!
Stromführende Geräteteile.
▶ Vor Beginn von Reinigungsarbeiten unbedingt den Temperaturregler des Thermostats auf „MIN“ stellen und den Netzstecker aus der Steckdose ziehen (nicht am Kabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.
9.1. Kühlraum und Außenoberfl äche
▶ Leeren Sie den Gefrierraum.
▶ Stellen Sie das Thermostat auf die Position MIN.
Ziehen Sie den Netzstecker.
Entfernen Sie die Gefrierschubladen aus dem Gefrierraum.
Nach ca. einer halben Stunde lässt sich eventueller Reifbelag an den Kühlrippen oberhalb der Gefrierschubladen unter Verwendung eines Kunststoff- oder Holzspachtels leicht entfernen.
Den Kühlraum mit einem milden Reinigungsmittel (z. B. Spülmittel) auswaschen und trocknen lassen.
Alle Ausstattungselemente sorgfältig abspülen und trocknen.
Das Geräteoberflächen, ausgenommen der Türdichtung, mit einem milden Reinigungsmittel reinigen.
Die Türdichtung mit klarem Wasser säubern, abwischen und trocknen lassen.
▶ Stecken Sie den Netzstecker wieder in die Steckdose.
Sobald das Gerät die gewünschte Temperatur erreicht hat, können Sie das Gerät wieder mit Lebensmitteln befüllen.
10. Wartung und Reparatur
WARNUNG!
Stromschlaggefahr!
Stromführende Geräteteile.
Vor Beginn von Wartungsarbeiten unbedingt den Temperaturregler des Thermostats auf „MIN“ stellen und den Netzstecker aus der Steckdose ziehen (nicht am Kabel, sondern am Netzstecker ziehen). Sollte er nicht erreichbar sein, muss die in der Hausinstallation vorgesehene Sicherung ausgeschaltet werden.
11. Fehlerbehebung
Während des Betriebes können Störungen auftreten. Bitte prüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbstständig beheben können. Alle anderen Reparaturen sind unzulässig und der Garantieanspruch erlischt. Wenden Sie sich daher im Störungsfall an unser Service Center oder eine andere geeignete Fachwerkstatt.
| Störung Ursache Behebung | ||
| Das Gerät funktioniert nicht | Unterbrechung im elektrischen Kreis | ▸ Überprüfen, ob der Netzstecker eingesteckt ist,▸ Durch Anschließen eines anderen elektrischen Gerätes (z.B. einer Nachttischlampe) überprüfen, ob die Steckdose unter Spannung ist.▸ Überprüfen, ob das Anschlusskabel nicht beschädigt worden ist. |
| Der Verdichter wird sehr selten eingeschaltet | ▸ Überprüfen ob die Umgebungs-temperatur nicht niedriger als 10 °C ist. | |
| Die Innen-temperatur ist nicht niedrig genug. | Die Tür lässt sich nicht dicht schließen, oder sie wird allzu oft geöffnet | ▸ Die Lebensmittel so einordnen, das sie das Türschließen nicht verhindern.▸ Die Tür für kürzere Zeit öffnen. |
| Die Innen-temperatur ist nicht niedrig genug. | Die Umgebungstemperatur ist höher als +38 °C | ▸ Das Gerät ist für die Arbeit im Temperaturbereich von +10 °C bis +38 °C vorgesehen. |
| Der Luftdurchfluss hinter dem Gerät ist verhindert | ▸ Das Gerät von der Wand wegrücken. | |
| Das Gerät steht an einer direkt von der Sonne bestrahlten Stelle, oder neben einer Wärmequelle | ▸ Das Gerät an einer anderen Stelle aufstellen. | |
| Das Gerät arbeitet zu laut | Das Gerät ist nicht ordnungsmäßig ausgerichtet | ▸ Ausrichten |
| Das Gerät kommt mit Möbeln oder anderen Gegenständen in Berührung | ▸ Das Gerät frei aufstellen, so dass es keine andere Gegenstände berührt. |
12. Außerbetriebnahme
Wenn eine längere Pause im Betrieb des Kühlgerätes erfolgen soll, müssen folgende Tätigkeiten durchgeführt werden:
Zuerst den Temperaturregler des Temperaturreglers in die Position MIN bringen und danach den Netzstecker aus der Steckdose ziehen.
Das Gerät ausräumen.
Das Gefrierrauminere auswaschen und trocknen lassen.
Alle Ausstattungselemente sorgfältig waschen.
Die Tür offen lassen, um die Entstehung unangenehmer Gerüche und Schimmelbildung zu vermeiden.
13. Entsorgung
Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.
Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.
Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.
Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
▶ Schneiden Sie vor der Entsorgung das Kabel ab.
Verpackung
Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind Rohstoffe und somit wiederverwendungsfähig oder können dem Rohstoffkreislauf zurückgeführt werden.
14. Technische Daten
Brand Medion
Modell
MD
37072
Kategorie 8
Energieeffiziensklasse: A++
Energieverbrauch: 0,37 kWh/ 24 Std. = 135 kWh / 1 Jahr*
Nutzinhalt Gesamt: 92 Liter
Nutzinhalt Gefrierabteil: 85 Liter
Lagerzeit bei Störung 16 Std.
Gefrierfach 4-Sterne
Gefriervermögen: 4 kg / 24 Std.
Klimaklasse: SN, N, ST (für Temperaturen von +10 °C bis +38 °C)
Luftschallemission
41 dB
Nennspannung:
220 - 240 V \~
Nennfrequenz:
50 Hz
Nennstrom:
0,55 A
Kältemittel:
R600a
Kältemittelmenge:
49 g
Isolationsgas:
Cyclopentan
Gewicht Netto
33 kg
Schutzklasse
|
Abmessung (inkl. Abstandhalter)
(BxHxT in mm)
550 × 850 × 620
Abmessung (ohne Abstandhalter)
(BxHxT in mm)
550 × 850 × 580
Technische Änderungen vorbehalten!
* Auf Grundlage von Normprüfungsergebnissen über 24 Stunden ermittelter Energieverbrauch kWh/Jahr. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des Geräts ab.
15. Konformitätsinformation
Hiermit erklärt die Medion AG, dass das Produkt MD 37072 mit den folgenden europäischen Anforderungen übereinstimmt:
• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
• Verordnung (EG) Nr. 1935/2004.
16. Impressum
Copyright © 2017
Stand: 25/09/2017
Alle Rechte vorbehalten.
Diese Bedienungsanleitung ist urheberrechtlich geschützt.
Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.
Das Copyright liegt bei der Firma:
Medion AG
Am Zehnthof 77
45307 Essen
Deutschland
Technische und optische Änderungen sowie Druckfehler vorbehalten.
Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung.
Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.
| URL QR Code | ||
| DE www.medion.com/de/service/start/ |  | |
| AT www.medion.com/at/service/start/ |  | |
| BE | www.medion.com/be/nl/service/start/ |  |
| CH | www.medion.com/ch/de/service/start/ |  |
| LUX | www.medion.com/lu/de/ |  |
Sommaire
DE
–tot elektrische kookplaten, gasfornuizen etc.: ca. 3 cm,
-tot olie- of kolenkachels: ca. 30 cm.
15. Technische gegevens
Merk Medion
Model
MD
37072
Categorie 8
Energieklasse: A++
Beschermingsklasse I
