BEDIENUNGSANLEITUNG IAN 296147 MIOMARE

Montage-, Bedienungs- und Sicherheitshinweise

FR BE

MITIGEURTHERMOSTATIQUE DE BAIGNOIRE / MITIGEUR THERMOSTATIQUE DE DOUCHE

THERMOSTAAT-BAD-ARMATUUR/ THERMOSTATISCHE DOUCHE-ARMATUUR

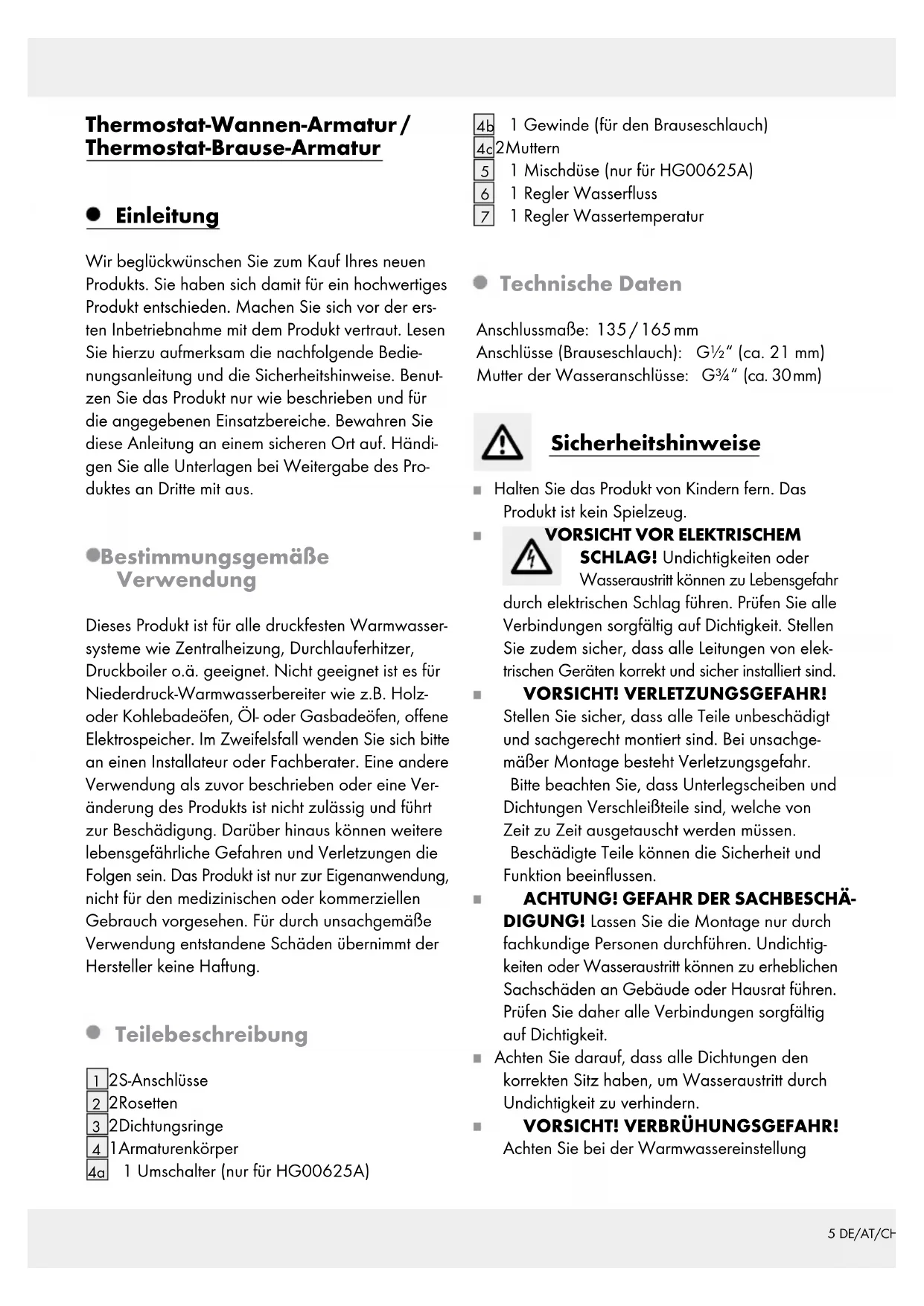

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzten Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Handig- gen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.

Bestimmungsgemäß Verwendung

Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz-oder Kohlebadeöfen, Öl-oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sichitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus konnen weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäß Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

Teilebeschreibung

12S-Anschlusive
2 2Rosetten
32Dichtungsringe
41Armaturenkörper
4a 1 Umschalter (nur für HG00625A)

4b 1 Gewinde (für den Brauseschlauch)
4c2Mattern
5 1 Mischduse (nur für HG00625A)
1 Regler Wasserfluss
7 1 Regler Wassertemperature

- Technische Daten

AnschlussmaBe: 135/165mm

Anschlüsse (Brauseschlauch): G12'' (ca. 21 mm)

Mutter der Wasseranschlüsse: G^3/4 (ca. 30mm)

Sicherheitshinweise

• Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

VORSICHT VOR ELEKTRISCHEM

SCHLAG! Undichtigkeiten oder

Wasseraustritt konnen zu Lebensgefahr. trischen Schlag führen. Prufen Sie alleigen sorgfältig auf Dichtigkeit. Stellen in Sicher, dass alle Leitungen von elekteraten korrekt und sicher installiert sind.

VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr.

Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleibe teile sind, welche von Zeit zu Zeit ausgetaucht werden müssen.

Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

ACHTUNG! GEFAHR DER SACHBESCHÄ

DIGUNG! Lassen Sie die Montage nur durch fachkundige Personen durchführren. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sachschädern an Gebäude oder Hausrat führen.

Prufen Sie dazu alle Verbindungen sorgfältig auf Dichtigkeit.

Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben, um Wasseraustritt durch Undichtigkeit zu verhindern.

VORSICHT! VERBRUHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung

darauf, dass die Temperatur des Wassers nicht zu heißt eingestellt ist.

Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung.
-itte lessen Sie diese Bedienungsanleitung vor Montage und Gebrauch aufmerksam durch. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf!

Montage

Armaturinstallieren

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.

Drehen Sie vor der Installation die Haupt-Wasserzufahr ab, um Wasseraustritt durch Undichtigkeit zu verhindern.
Installieren Sie die Armatur an den Wandanschluß, wie in Abbildung A dargestellt.

Zubehör (Duschkopf und Brauseschlauch)* anschließen:

Hinweis: Decken Sie zu schraubende Teile jeweils mit einem feuchten Tuch oder mit Kunststoffklammern ab, damit die Teile nicht zerkratzen.

Schauben Sie einen handelsüblichen Brauseschlauch* am Gewinde 4b fest.
Befestigen Sie einen handelsüblichen Duschkopf am Brauseschlauch.
Richten Sie sich zusammen nach den Montagehinweisen des Zubehörs.

* (nicht im Lieferumfang enthalten)

Armaturdurchspüssen

Um möglich Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch

gespelt werden. Gehen Sie dazu wie folgt vor (s. Abb. B).

Schrauben Sie die Mischduse 5 ab.
Öffnen Sie die Haupt-Wasserzufuhr und halten Sie das Wasser zwei Minuten lang laufen.
Schrauben Sie die Mischdüse anschließend wieder an.

Bedienung

In Betriebnehmen

Hinweis: Spulen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunachst gründlich durch, um Trinkwasser-Stagnation und Rückstände aufzulösen.

Wasserfluss einstellen

Drehen Sie den Regler für den Wasserfluss 6, um die Stärke des Wasserflusses einzustellen.

Erhöhen:

Drehen Sie den Regler für den Wasserfluss nach oben.

Verringern:

Drehen Sie den Regler für den Wasserfluss nach unten.

Wassertemperatur einstellen

Drehen Sie den Regler für die Wassertemperatur um die Wassertemperatur einzustellen.

Erhöhen:

Drehen Sie den Regler für die Wassertemperatur nach unten.

Senken:

Drehen Sie den Regler für die Wassertemperatur nach oben.

- Temperaturbegrenzung

Eine Temperaturbegrenzung verhindert eine versehnliche Einstellung der Wassertemperatur über 38^. Falls Sie eine höhere Temperatur wünschen,

drücken Sie den Druckkopf auf dem Temperaturwahlgriff und drehen Sie daraufig den Temperaturwahlgriff nach unten, bis die gewünschte Temperatur erreicht ist.

- Eco-Stopp-Funktion

Die Armatur verfügt über eine Eco-Stopp-Funktion, die den Wasserdurchfluss begrenzt. Drücken Sie den Druckknopf auf dem Regler für den Wasserfluss 6 und drehen Sie damit gleichzeitig den Regler für den Wasserfluss nach oben, um einen hohenen Wasserdurchfluss einzustellen.

UmschalterWassereinlauf Wanne/Duschbrause (nur für HG00625A)

Siehe Abb. C.

Hinweis: Wenn Sie den Wasserfluss mit dem Regler Wasserfluss abstellen, schaltet die Armatur automatisch auf Wannenfüllung um.

Wartung und Reinigung

- Armatur pflegen und reinigen

Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie dazu die folgenden Anweisungen:

• Verwenden Sie keine atzenden oder alkoholhaltigen Mittel zur Reinigung, da diese das Produkt beschädigten können.
  Reinigen Sie ihre Armaturen nur mit klarem Wasser, milden Reinigungsmitteln und einem weichen Tuch bzw. Leder.
  Schrauben Sie die Mischduse 5 in regelmaßigen Abständen heraus und entfernensie kalkhaltige Rückstände oder Fremdkörper.

Bei Nichtbeachtung der Pflegeanleitung muss mit Schaden an der Oberfläche gerechnet werden.

Garantieansprüche können dann nicht geltend gemacht werden.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Informationen

- Trinkbarkeit von Leitungswasser

Informieren Sie sich bei ihren örtlichen Behörden über die Trinkbarkeit des Wassers in ihrer Stadt / Gemeinde.

Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung:

• Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Geträken, weitere nicht bei der Ernährung von Säuglingen. Anderfalls können gesundheitliche Beschwerden auftreten. Frisches Wasser konnen Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser.
• Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen.
  Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins

Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonderss gesundheitsschädlich.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln these Produkte stehen ihren gegen den Verkäufen des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Sie erhalten auf these Produkt 5 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlandage wird als Nachweis fur den Kauf benotigt.

Tritt innerhalb von 5 Jahren ab dem Kaufdatum theses Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteleile, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und davon als Verschleiße angehen werden konnen, oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.

- Technische gegevens

ModelNo.: HG00625A/HG00625B

Version: 02/2018
