| Marke | BEEM |
| Modell | Air Joy Cool |
| Produkttyp | Ventilator ohne Rotorblätter mit Fernbedienung |
| Abmessungen (L x B x H) | 305 x 270 x 355 mm |
| Nettogewicht | ca. 2 kg |
| Eingangsspannung | 220-240 V~ |
| Leistungsaufnahme | 32 W |
| Netzfrequenz | 50/60 Hz |
| Schutzklasse | II |
| Schutzart | IPX0 |
| Luftstromregelung | Stufenlos per Drehrad |
| Rotationsfunktion | Ja (Ein/Aus-Taste) |
| Timer | 60 und 120 Minuten |
| Fernbedienung | Ja (Batterien nicht im Lieferumfang) |
| Wandmontage | Möglich (Halterung optional) |
| Reinigung | Trockenes oder leicht feuchtes Tuch, weiche Bürste für die Schlitze |
| Ersatzteile verfügbar | Fernbedienung (Art.-Nr. 900 895 001), Wandhalterung (Art.-Nr. 900 895 006) |
| Garantie | Erweiterte Herstellergarantie auf ausgewählte Produkte |
| Erste Inbetriebnahme | Alle Verpackungsmaterialien und Schutzfolien entfernen |
| Sicherheit | Nicht eintauchen, Gehäuse nicht öffnen, vor Reinigung Netzstecker ziehen |
Häufig gestellte Fragen - Air Joy Cool BEEM
Benutzerfragen zu Air Joy Cool BEEM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Ventilator kostenlos im PDF-Format! Finden Sie Ihr Handbuch Air Joy Cool - BEEM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Air Joy Cool von der Marke BEEM.

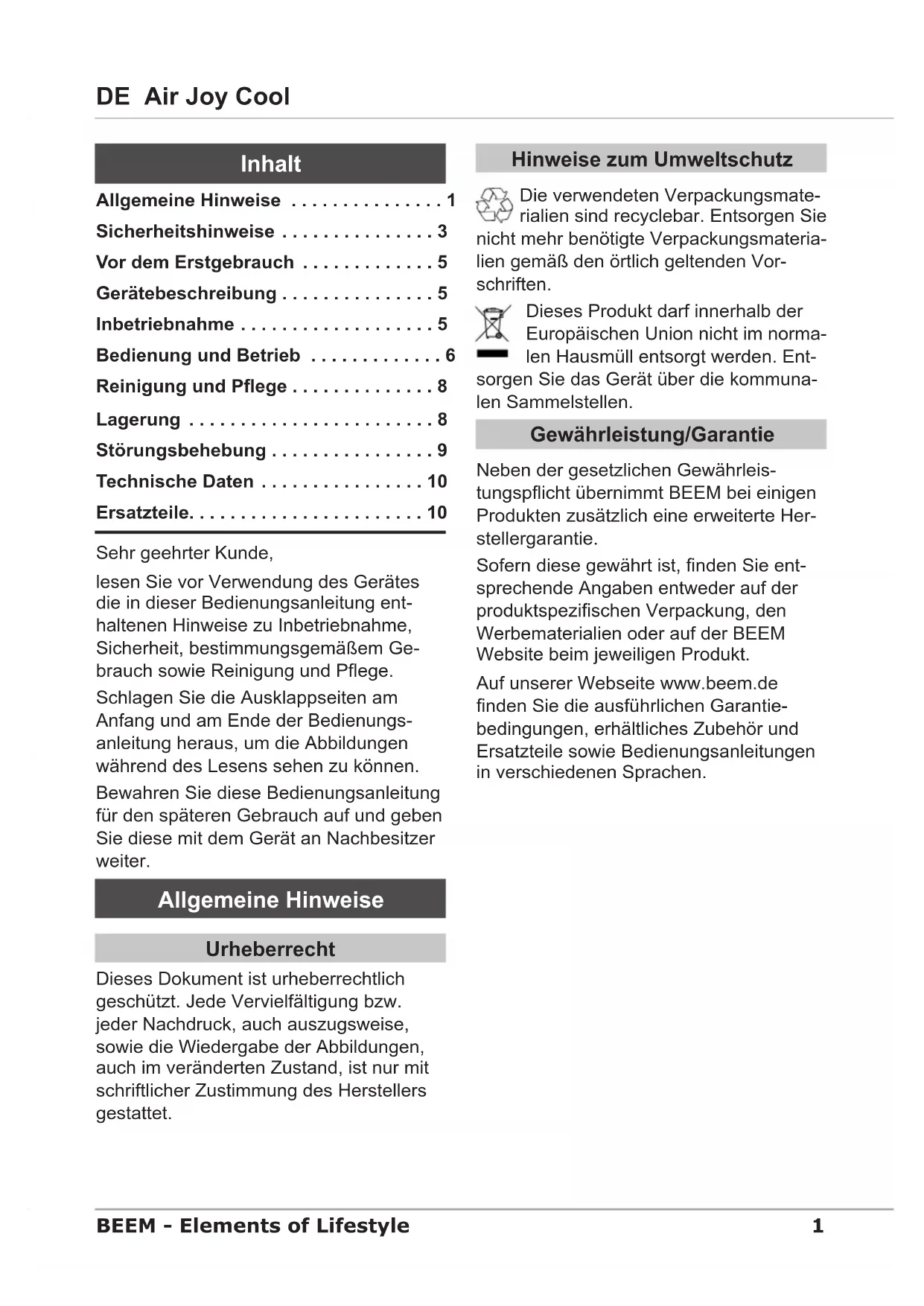

BEDIENUNGSANLEITUNG Air Joy Cool BEEM
Flügelloser Ventilator mit Fernbedienung
Schlagen Sie die Ausklappseiten am Anfang und Ende der Bedienungsanleitung heraus, um die Abbildungen während des Lesens sehen zu können.
Allgemeine Hinweise ....1
Sicherheitshinweise .... 3
Vor dem Erstgebrauch .... 5
Gerätebeschreibung .... 5
Inbetriebnahme .... 5
Bedienung und Betrieb 6
Reinigung und Pflege 8
Lagerung 8
Störungsbehebung 9
Technische Daten 10
Ersatzteile....10
Sehr geehrter Kunde,
lesen Sie vor Verwendung des Gerätes die in dieser Bedienungsanleitung enthaltenen Hinweise zu Inbetriebnahme, Sicherheit, bestimmungsgemäßem Gebrauch sowie Reinigung und Pflege.
Schlagen Sie die Ausklappseiten am Anfang und am Ende der Bedienungsanleitung heraus, um die Abbildungen während des Lesens sehen zu können.
Bewahren Sie diese Bedienungsanleitung für den späteren Gebrauch auf und geben Sie diese mit dem Gerät an Nachbesitzer weiter.
Allgemeine Hinweise
Urheberrecht
Dieses Dokument ist urheberrechtlich geschützt. Jede Vervielfältigung bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand, ist nur mit schriftlicher Zustimmung des Herstellers gestattet.
Hinweise zum Umweltschutz
Die verwendeten Verpackungsmaterialien sind recyclebar. Entsorgen Sie mehr benötigte Verpackungsmateria gemäß den örtlich geltenden Vor-ften.
Dieses Produkt darf innerhalb der Europäischen Union nicht im normalen Hausmüll entsorgt werden. Ent- n Sie das Gerät über die kommuna- ammelstellen.
Gewährleistung/Garantie
Neben der gesetzlichen Gewährleistungspflicht übernimmt BEEM bei einigen Produkten zusätzlich eine erweiterte Herstellergarantie.
Sofern diese gewährt ist, finden Sie entsprechende Angaben entweder auf der produktspezifischen Verpackung, den Werbematerialien oder auf der BEEM Website beim jeweiligen Produkt.
Auf unserer Webseite www.beem.de finden Sie die ausführlichen Garantiebedingungen, erhältliches Zubehör und Ersatzteile sowie Bedienungsanleitungen in verschiedenen Sprachen.
Verwendete Symbole
GEFAHR
Wird verwendet für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.
Zur Vermeidung der Gefahr die hier aufgeführten Anweisungen befolgen.
WARNUNG
Wird verwendet für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen könnte.
Zur Vermeidung der Gefahr die hier aufgeführten Anweisungen befolgen.
ACHTUNG
Wird verwendet für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu Sachschäden führen kann.
Zur Vermeidung der Gefahr die hier aufgeführten Anweisungen befolgen.
HINWEIS
Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern.
Bestimmungsgemäße Verwendung
Dieses Gerät ist vorwiegend für den nicht gewerblichen Gebrauch in geschlossenen Räumen zum Erzeugen eines stufenlos einstellbaren Luftstroms bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
WARNUNG
Von dem Gerät können bei nicht bestimmungsgemäßer Verwendung und/oder andersartiger Nutzung Gefahren ausgehen.
Das Gerät ausschließlich bestimmungsgemäß verwenden.
Die in dieser Bedienungsanleitung ▶ beschriebenen Vorgehensweisen einhalten.
Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung sind ausgeschlossen.
Das Risiko trägt allein der Betreiber.
Haftungsbeschränkungen
Wir übernehmen keine Haftung für Schäden oder Folgeschäden bei:
Nichtbeachtung der Bedienungsanleitung,
nicht bestimmungsgemäßer Verwendung,
unsachgemäßer oder ungeeigneter ■ Behandlung,
nicht sachgemäß durchgeführten Reparaturen,
unerlaubten Veränderungen, ■
Verwendung von fremden Teilen bzw. Ersatzteilen,
Verwendung von ungeeigneten Ergänzungs- oder Zubehörteilen.
Konformitätserklärung
Hiermit erklärt die Firma BEEM, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2006/95/EG, 2004/108/EG und 2009/125/EG befindet.
Sicherheitshinweise
Kontrollieren Sie das Gerät vor der ■ Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Lagern Sie das Gerät außer Reichweite von Kindern.
Lassen Sie Reparaturen am Gerät nur von autorisierten Fachhändlern oder vom Werkskundendienst durchführen; dies gilt insbesondere für den Austausch einer beschädigten Anschlussleitung. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Zudem erlischt der Gewährleistungs- bzw. Garantieanspruch.
Eine Reparatur des Gerätes während der Gewährleistungs- bzw. Garantiezeit darf nur von einem vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei Beschädigungen und nachfolgenden Störungen kein Gewährleistungs- bzw. Garantieanspruch mehr.
Defekte Bauteile dürfen nur gegen Original-Ersatzteile ausgetauscht werden. Nur bei diesen Teilen ist gewährleistet, dass die Sicherheitsanforderungen erfüllt werden.
GEFAHR
Gefahr durch elektrischen Strom!
Benutzen Sie das Gerät nicht, wenn die Netzleitung, oder der Netzstecker beschädigt sind.
Öffnen Sie auf keinen Fall das ▶
Gehäuse des Gerätes. Werden spannungsführende Anschlüsse berührt und der elektrische und mechanische Aufbau verändert, besteht Stromschlaggefahr.
Tauchen Sie das Gerät oder das ▶ Netzkabel niemals in Wasser oder andere Flüssigkeiten.
Ziehen Sie den Netzstecker aus der Steckdose,
- wenn Sie das Gerät nicht benutzen,
- wenn während des Betriebes eine Störung auftritt,
– bevor Sie das Gerät reinigen.
Erstickungsgefahr!
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.
⚠️ WARNING
Brandgefahr durch Aerosolbildung.
Sprühen Sie kein Lufterfrischer-Spray in den Luftstrom.
Stellen Sie das Gerät nicht vor einem automatischen Luftefri- schungs-Zerstäubersystem auf.
ACHTUNG
Ziehen Sie die Anschlussleitung ▶ immer am Netzstecker aus der Steckdose, nicht an der Netzleitung selbst.
Stecken Sie keine Gegenstände in die Öffnungen oder die Lüftungsgitter.
Halten Sie das Gerät frei von Staub, Flusen, Haaren und allem, was den Luftstrom einschränkt.
Verwenden Sie zum Reinigen der Oberflächen keine scharfen Gegenstände oder scheuernde/polierende Reinigungsmittel.
Transportieren Sie das Gerät nicht am Luftring.
Anforderungen an den Aufstellort
Für einen sicheren und fehlerfreien Betrieb des Gerätes muss der Aufstellort folgende Voraussetzungen erfüllen:
Stellen Sie das Gerät auf eine feste, ■ trockene und ebene Unterlage.
Stellen Sie das Gerät nicht in einer heißen, nassen oder sehr feuchten Umgebung auf.
Die Steckdose muss leicht zugänglich sein, so dass die Netzverbindung schnell getrennt werden kann.
Die Oberflächen von Möbeln enthalten möglicherweise Bestandteile, die die Standfüße des Gerätes angreifen und aufweichen können. Legen Sie gegebenenfalls eine Unterlage unter die Standfüße des Gerätes.
Elektrischer Anschluss
Für einen sicheren und fehlerfreien Betrieb des Gerätes sind beim elektrischen Anschluss folgende Hinweise zu beachten:
Vergleichen Sie vor dem Anschließen des Gerätes die Anschlussdaten (Spannung und Frequenz) auf dem Typenschild mit denen Ihres Elektronetzes. Diese Daten müssen über- einstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihren Elektrofachhändler.
Die Steckdose muss mindestens über einen 10A-Sicherungsautomaten abgesichert sein.
Vergewissern Sie sich, dass die An-■ schlussleitung unbeschädigt ist und nicht über scharfe Kanten verlegt wird.
■Die Anschlussleitung darf nicht straff gespannt sein, geknickt werden oder in Kontakt mit heißen Oberflächen kommen.
Verlegen Sie die Anschlussleitung so, dass keine Stolpergefahr besteht.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Der Betrieb an einer Steckdose ohne Schutzleiter ist verboten. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller übernimmt keine Verantwortung für Schäden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden.
Vor dem Erstgebrauch
Auspacken
Entnehmen Sie das Gerät und die Bedienungsanleitung aus dem Karton.
Entfernen Sie vor dem Erstgebrauch alle Verpackungsmaterialien und Schutzfolien vom Gerät und den Zubehörteilen.
HINWEIS
Entfernen Sie nicht das Typenschild und eventuelle Warnhinweise.
Heben Sie, wenn möglich, die ▶ Originalverpackung während der Gewährleistungs- bzw. Garantiezeit des Gerätes auf, um das Gerät im Garantiefall ordnungsgemäß verpacken zu können. Transportschäden führen zum Erlöschen des Gewährleistungs- bzw. Garantieanspruchs.
Lieferumfang prüfen
Prüfen Sie den Inhalt auf Vollständigkeit und auf sichtbare Schäden.
Melden Sie eine unvollständige oder beschädigte Lieferung umgehend Ihrem Lieferanten.
Gerätebeschreibung
(Abbildungen siehe linke Ausklappseite)
Luftring1
Luftschlitz2
Standfuß mit Neigungseinstellung3
Fernbedienung (ohne Batterien)4
Bedienfeld mit blauer Kontrollleuchte5
Wandhalterung (ohne Abbildung)6
Bedienungsanleitung 7
(ohne Abbildung)
Bedienfeld
Symbol Funktion
Gerät ein-/ausschalten.
Luftstrom stufenlos einstellen.
Rotationsbewegung ein-/ausschalten.
Inbetriebnahme
Schließen Sie das Gerät an eine Steckdose an.
Legen Sie die Batterien (nicht im Lieferumfang enthalten) polrichtig in die Fernbedienung ein.
Bedienung und Betrieb
Ein-/Ausschalten des Gerätes
Das Ein- und Ausschalten des Gerätes erfolgt über den Taster am Bedienfeld (5).
Um das Gerät einzuschalten, drücken Sie den Taster am Bedienfeld. Die blaue Kontrollleuchte leuchtet.
Um das Gerät auszuschalten, drücken Sie den Taster ∅erneut. Die blaue Kontrollleuchte erlischt.
Einstellen des Luftstromes
Die stufenlose Einstellung des Luftstromes erfolgt über den Regler am Bedienfeld (5).
Drehen Sie den Regler im Uhrzeigersinn, um den Luftstrom stärker einzustellen.
Drehen Sie den Regler entgegen ◆ dem Uhrzeigersinn, um den Luftstrom schwächer einzustellen.
Ein-/Ausschalten der Rotationsbewegung (Bild A1)
Das Ein- und Ausschalten der Rotationsbewegung erfolgt über den Taster am Bedienfeld (5).
Ausrichten des Luftstromes (siehe Bilder B1 und B2)
Die Ausrichtung des Luftstromes erfolgt über den Standfuß mit Neigungseinstellung (3).
HINWEIS
Richten Sie den Luftstrom nur bei ▶ ausgeschalteter Rotationsbewegung aus.
Halten Sie mit einer Hand den Standfuß fest.
Verändern Sie mit der anderen Hand die Neigung des Gerätes, um den gewünschten Luftstromwinkel einzustellen (Bilder B1 und B2).
Bedienung über die Fernbedienung
Sie können alle elektrischen Funktionen des Gerätes mit der Fernbedienung bedienen.
Symbol Funktion
| Gerät ein-/ausschalten | |
| Luftstrom erhöhen | |
| Luftstrom verringern | |
| Rotationsbewegung ein-/ausschalten | |
| Timer 60 Minuten | |
| Timer 120 Minuten |
HINWEIS
Achten Sie auf eine freie Sicht- verbindung zwischen Gerät und Fernbedienung, um das Gerät mit der Fernbedienung zu steuern.
Alle Einstellungen, die Sie über die Fernbedienung vornehmen, werden mit einem Signalton bestätigt.
Timerfunktion
Das Gerät verfügt über eine Timerfunktion. Um diese zu aktivieren, gehen Sie wie folgt vor:
Drücken Sie während des Betriebes die Taste 60 auf der Fernbedienung. Das Gerät schaltet sich nach 60 min automatisch aus.
Um den Timer zu deaktivieren, drücken Sie die Taste 60 erneut.
Um den Timer für einen 120 minütigen Betrieb zu aktivieren, drücken Sie die Taste ☐ 120. Sie deaktivieren diese Funktion durch erneutes Drücken der Taste ☐ 120.
Wandmontage (Bild C1)
Das Gerät kann optional auch an eine Wand montiert werden. Gehen Sie dazu wie folgt vor:
Schrauben Sie die Montageplatte mit den drei beiliegenden Schrauben so an die Wand, dass die Halteelemente nach oben zeigen.
Hängen Sie das Gerät in die Montage- ◆ platte ein.
Richten Sie den Luftstom aus.
Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie es ein.
Reinigung und Pflege
Beachten Sie vor Beginn der Arbeiten die Sicherheitshinweise im Kapitel Sicherheitshinweise (S. 3)!
Gerät reinigen
Ziehen Sie den Netzstecker aus der Steckdose.
Wischen Sie das Gerät mit einem trockenen oder leicht feuchten Tuch ab.
Verunreinigungen beseitigen
Kontrollieren Sie die Lufteinlässe und den Luftschlitz (2) auf ihre Durchgängigkeit.
Beseitigen Sie die Verunreinigungen, z. B. durch Schmutz- oder Staubpartikel, mit einer weichen Bürste.
ACHTUNG
Die Luftschlitze nicht mit Werkzeugen bearbeiten oder nassen Putztüchern reinigen.
Lagerung
Sollten Sie das Gerät längere Zeit nicht benötigen, entfernen Sie das Gerät vom Netz und reinigen Sie es, wie im Kapitel Reinigung und Pflege (S. 8) beschrieben.
Bewahren Sie das Gerät an einem trockenen, sauberen und frostfreien Ort auf, an dem es vor direktem Sonnenlicht geschützt ist.
Störungsbehebung
Die nachfolgende Tabelle hilft bei der Lokalisierung und Behebung kleinerer Störungen:
| Fehler Mögliche Ursache | Behebung | |
| Die Betriebsleuchte leuchtet nach dem Einschalten nicht. | Stecker nicht eingesteckt. Stecker einstecken. | |
| Sicherungsautomat in der Elektroverteilung abgeschaltet. | Sicherungsautomat einschalten. | |
| Der Sicherungsautomat in der Elektroverteilung springt heraus. | Zu viele Geräte im selben Stromkreis angeschlossen. | Anzahl der Geräte im Stromkreis reduzieren. |
| Kein Fehler feststellbar. | Kundendienst benachrichtigen. | |
| Der Luftstrom ist zu schwach. | In den Lufteinlässen oder innerhalb des Luftschlitzes befinden sich Verunreinigungen. | Eventuelle Verunreinigungen beseitigen, wie im Kapitel Reinigung und Pflege (S. 8) beschrieben. |
HINWEIS
▶ Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich bitte an den Kundendienst.
Technische Daten
| Modell | Flügelloser Ventilator mit Fernbedienung Air Joy Cool | |
| Typnummer | Silber M39.001 | Schwarz M39.002 |
| Abmessungen (Gesamt) | 305 x 270 x 355 mm (L x B x H) | |
| Nettogewicht ca. 2 kg | ||
| Eingangsspannung 220 - 240 V~ | ||
| Leistung 32 W | ||
| Netzfrequenz 50/60 Hz | ||
| Schutzklasse II | ||
| Schutzart IPX0 | ||
Ersatzteile
| Pos.* Artikelnr. | Bezeichnung |
| 4 900 895 001 Fernbedienung (ohne Batterien) | |
| - 900 895 006 Wandhalterung mit Befestigungsmaterial | |
* Nummerierung gemäß Gerätebeschreibung
Content
Technische gegevens 50
Reserveonderdelen 50
Geachte klant,
Blitz-Elektro-Erzeugnisse Manufaktur Handels-GmbH
Dieselstraße 19-21
61191 Rosbach v.d.H.
Germany
Fon +49 (0)1805-233600
Fax +49 (0)1805-233699
(14 ct/min aus dem deutschen Festnetz. Mobilfunkhöchstpreis 42 ct/min.
Ausland: Preis je nach Tarif im Ausland.)
eMail: kundenservice@beem.de
Internet: www.beem.de
© 2013 by BEEM GmbH
Druckfehler vorbehalten.
Technische Änderungen vorbehalten.
Für Kundendienststellen in anderen Ländern kontaktieren Sie bitte Ihren Händler.
