Produkttyp	Super-Audio-CD-Player/Recorder
Marke	Sony
Modell	SCD-XA1200ES
Kompatible Disc-Formate	Super Audio CD (zweikanalig, mehrkanalig), Audio-CD, CD-R, CD-RW (finalisiert)
Analoge Audioausgänge	2 Kanäle (Cinch L/R), 5.1 Kanäle (FRONT, SURROUND, CENTER, SUB WOOFER)
Digitale Audioausgänge	Optisch (quadratisch), Koaxial (Cinch) – nur für CD
Kopfhörerausgang	3,5-mm-Stereobuchse, Pegel 5 mW / 32 Ohm
Frequenzgang (Super Audio CD)	2 Hz – 40 kHz (-3 dB)
Frequenzgang (CD)	2 Hz – 20 kHz
Dynamikbereich (Super Audio CD)	≥ 100 dB
Dynamikbereich (CD)	≥ 96 dB
Gesamtklirrfaktor (Super Audio CD)	≤ 0,003 %
Gesamtklirrfaktor (CD)	≤ 0,0035 %
Stromversorgung	230 V AC, 50/60 Hz
Leistungsaufnahme	15 W
Abmessungen (B × H × T)	430 × 124 × 390 mm
Gewicht	7,2 kg
Besondere Funktionen	Programmierte Wiedergabe (bis zu 32 Titel), Zufallswiedergabe, Wiederholung, Mehrkanalverwaltung (Einstellung der Lautsprecherpegel und -abstände), Anzeige von TEXT-Informationen
Pflege	Gehäuse mit einem weichen, leicht feuchten Tuch reinigen; Discs von innen nach außen reinigen; keine Lösungsmittel verwenden
Sicherheit	Laser Klasse 1 (CD: 780 nm, Super Audio CD: 650 nm), nicht Feuchtigkeit aussetzen, Lüftungsschlitze nicht blockieren
Mitgeliefertes Zubehör	Audiokabel (2 × rot/weiß, 1 × schwarz), Fernbedienung RM-ASU001, Batterien R6 (AA) × 2

Häufig gestellte Fragen - SCDXA1200ES SONY

Welche Disc-Typen kann ich mit dem Sony SCD-XA1200ES abspielen?

Dieser Player spielt Super Audio CD (zweikanalig und mehrkanalig) sowie standardmäßige Audio-CD ab. Er kann auch finalisierte CD-R und CD-RW abspielen. Er spielt keine CD-ROM, DVD, CD DTS oder DualDiscs ab.

Wie schließe ich den Player an einen Mehrkanalverstärker an?

Verwenden Sie die ANALOG 5.1CH OUT Ausgänge: FRONT L/R, SURROUND L/R, CENTER und SUB WOOFER. Verbinden Sie jedes Paar mit Audiokabeln (rot/weiß für vordere und Surround-Kanäle, schwarz für Center und Subwoofer). Stellen Sie sicher, dass der Verstärker über 5.1-Kanal-Eingänge verfügt.

Warum kommt kein Ton über die digitalen Ausgänge (optisch/koaxial)?

Die DIGITAL (CD) OUT Ausgänge übertragen nur die Signale von Audio-CDs. Super Audio CDs werden nicht über diese Anschlüsse ausgegeben. Um eine Super Audio CD zu hören, verwenden Sie die analogen Ausgänge.

Wie spiele ich eine hybride Super Audio CD ab?

Legen Sie die Disc mit dem Etikett nach oben auf das Fach. Drücken Sie SA-CD/CD, um die gewünschte Schicht auszuwählen: Super-Audio-CD-Schicht oder CD-Schicht. Da sich beide Schichten auf derselben Seite befinden, muss die Disc nicht gewendet werden.

Wie stelle ich die Lautsprecherpegel im Mehrkanalmodus ein?

Drücken Sie MENU am Player, drehen Sie das AMS-Rad, um LEVEL ADJ auszuwählen, und drücken Sie zum Bestätigen. Wählen Sie das zu regelnde Element: SURR BAL (Surround), CNTR BAL (Center) oder SW BAL (Subwoofer). Stellen Sie mit dem Rad den Pegel in 24 Schritten ein.

Was tun, wenn die Fernbedienung nicht funktioniert?

Stellen Sie sicher, dass sich keine Hindernisse zwischen der Fernbedienung und dem Sensor befinden. Richten Sie sie korrekt aus. Wenn die Batterien schwach sind, ersetzen Sie sie durch zwei neue R6 (AA)-Batterien. Stellen Sie sicher, dass der Steuermodus des Players nicht auf CD2 eingestellt ist (verwenden Sie CD1).

Wie programmiere ich eine benutzerdefinierte Wiedergabeliste?

Drücken Sie im Stoppmodus auf der Fernbedienung PROGRAM, bis PGM angezeigt wird. Verwenden Sie die Tasten ◀◀/▶▶ oder die Zifferntasten, um einen Titel auszuwählen, dann ENTER. Wiederholen Sie dies, um bis zu 32 Titel hinzuzufügen. Drücken Sie ▶, um die programmierte Wiedergabe zu starten.

Wie zeige ich die TEXT-Informationen der Disc an?

Drücken Sie während der Wiedergabe mehrmals TIME/TEXT, um nacheinander den Disc-Titel, den Künstlernamen, den Titeltitel, die verbleibende Zeit usw. anzuzeigen. Wenn die Disc in mehreren Sprachen codiert ist, wird MULTI-TEXT angezeigt. Sie können die Sprache über das Menü LANGUAGE ändern.

Meine Disc wird nicht abgespielt. Was soll ich überprüfen?

Überprüfen Sie, ob die Disc richtig eingelegt ist (Etikett nach oben) und ob sie sauber ist. Reinigen Sie sie von innen nach außen mit einem weichen Tuch. Wenn sich Kondenswasser gebildet hat, lassen Sie den Player eine Stunde lang eingeschaltet. Stellen Sie sicher, dass die Disc kompatibel ist (keine CD-ROM, DVD usw.).

Wie stelle ich den Lautsprecherabstand für Mehrkanal ein?

Drücken Sie MENU, drehen Sie das Rad, um SPK DIST auszuwählen, und drücken Sie. Wählen Sie den Lautsprecher (FRT DIST, SURR DIST, CNTR DIST, SW DIST) und stellen Sie den Abstand von 1,0 bis 7,0 Metern in Schritten von 0,1 m ein. Verwenden Sie DIST UNIT, um Meter oder Fuß zu wählen.

BEDIENUNGSANLEITUNG SCDXA1200ES SONY

Bedienungsanleitung DE

VORSICHT Entsorgen des CD

Um das Risiko eines Feuers oder elektrischen Schlags zu verringern, setzen Sie dieses Gerät keinem Regen und keiner Feuchtigkeit aus. Stromschlaggefahr! Öffnen Sie nicht das Gehäuse. Lassen Sie Wartungsarbeiten ausschließlich durch qualifizierte Techniker ausführen.

Feuergefahr! Decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Gardinen usw. ab. Stellen Sie keine brennenden Kerzen auf das Gerät.

Feuer- und Stromschlaggefahr! Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasen) auf das Gerät.

CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

Bei diesem Gerät handelt es sich um ein Laser-Produkt der Klasse 1. Dieser Markierungsschild befindet sich außen an der Geräterückwand.

Entsorgen Sie leere Batterien nicht über den normalen Hausmüll, sondern geben Sie die Batterien zum Geschäft zurück oder entsorgen Sie sie als Sondermüll.

yers

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem

Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Inhalt

Merkmale des CD-Players......4

Kompatible CD-Typen....4

Informationen über Super Audio CDs....5

Erste Schritte

Einlegen der Batterien in die Fernbedienung....6

Anschließen der Audiokomponenten....6

Wiedergeben von CDs

Wiedergeben einer CD 10

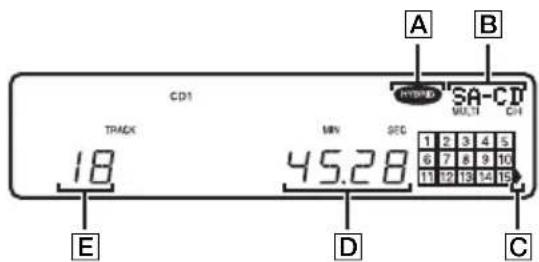

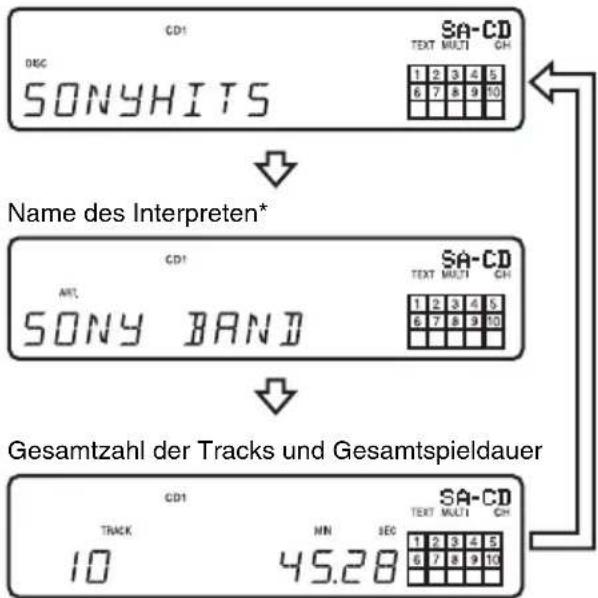

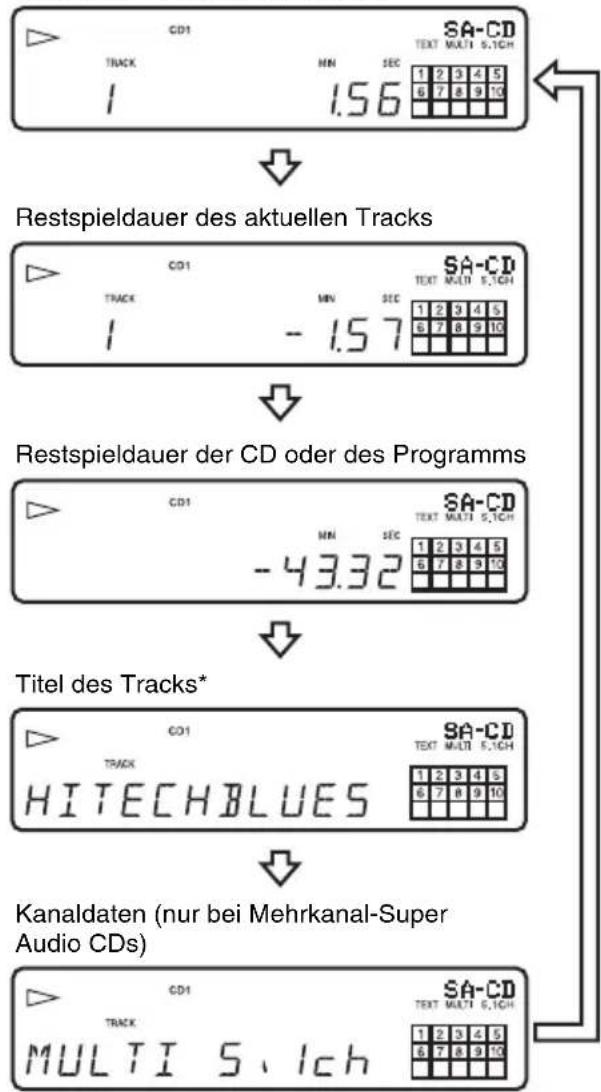

Verwenden des Displays ....12

Suchen einer bestimmten Stelle in einem Track ....14

Wiederholte Wiedergabe von Tracks....14

— Wiederholte Wiedergabe

Wiedergeben der Tracks in zufälliger Reihenfolge......15

— Zufallswiedergabe

Erstellen eines eigenen Programms....15

— Programmwiedergabe

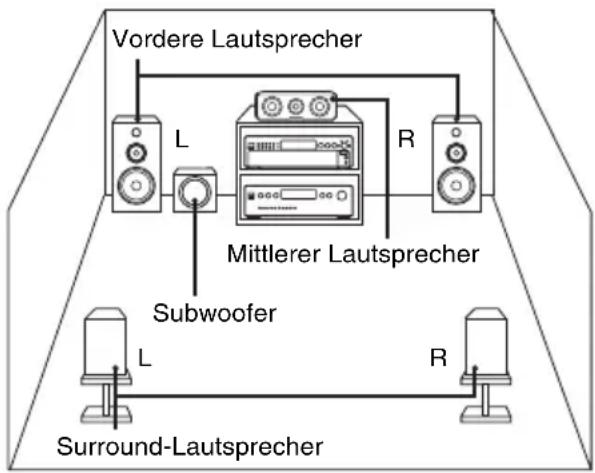

Wiedergeben einer Mehrkanal-Super Audio CD ....16

— Mehrkanal-Verwaltungsfunktion

Weitere Informationen

Sicherheitsmaßnahmen....21

Hinweise zu CDs....22

Fehlerbehebung 23

Technische Daten 24

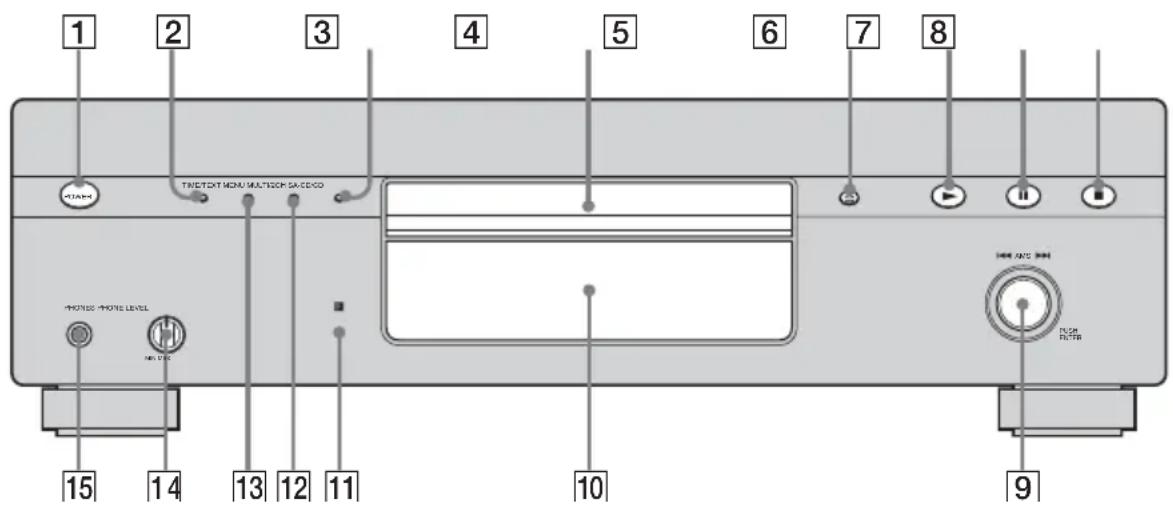

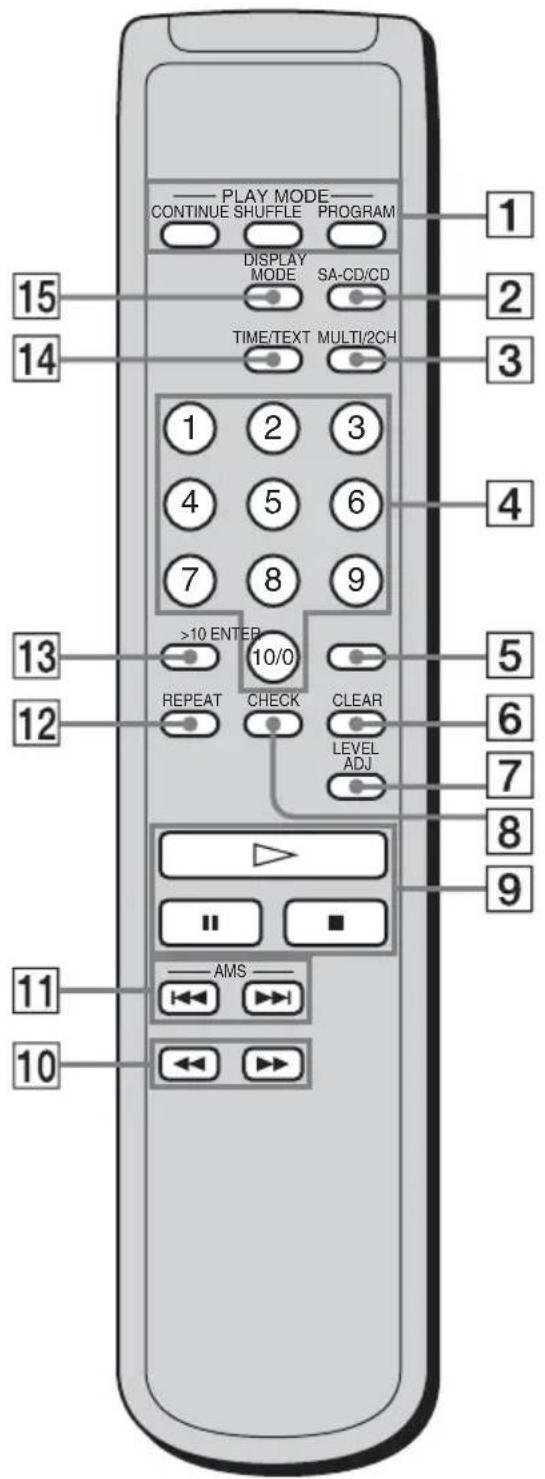

Verzeichnis der Teile und Bedienelemente....25

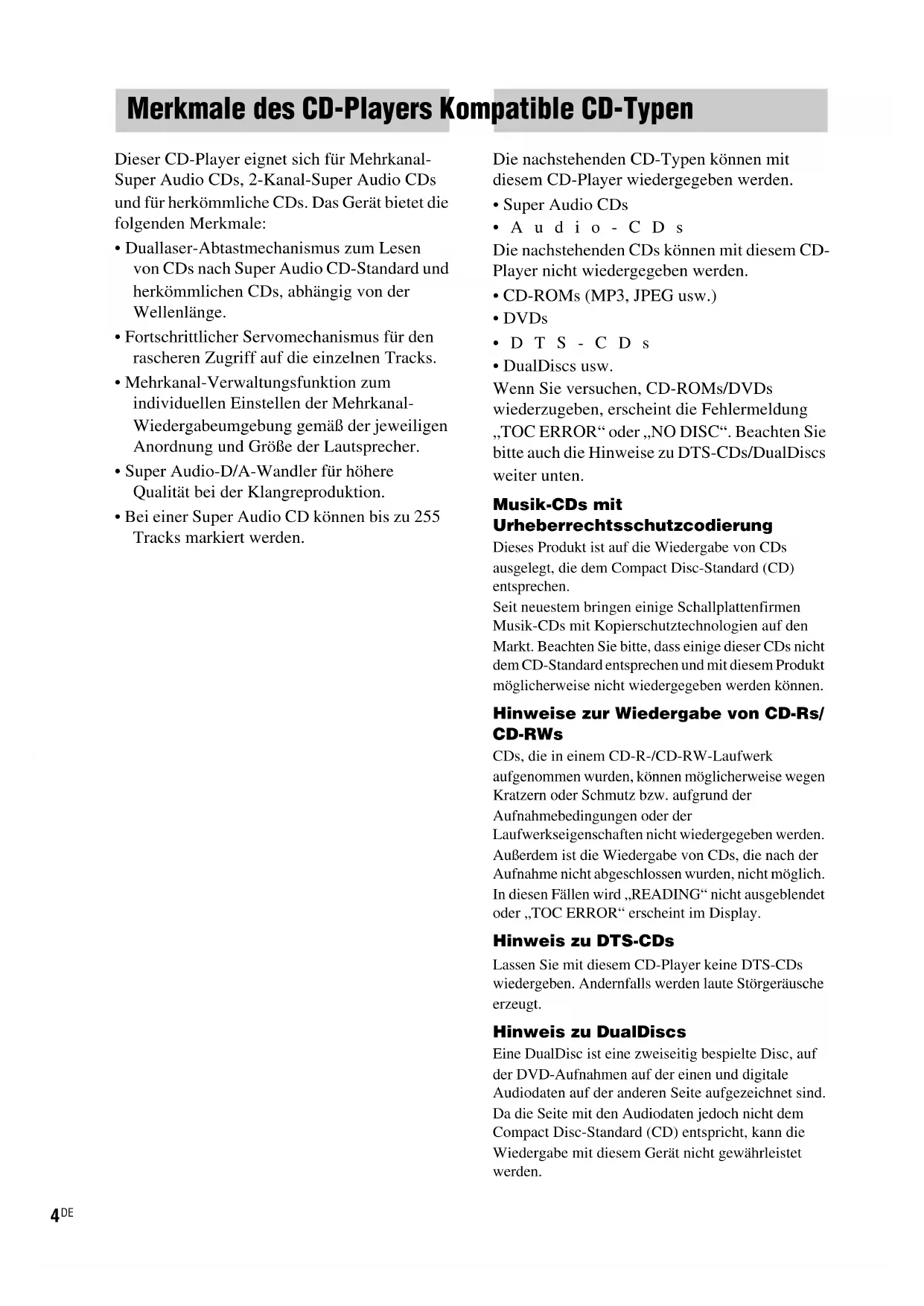

Merkmale des CD-Players Kompatible CD-Typen

Dieser CD-Player eignet sich für Mehrkanal-Super Audio CDs, 2-Kanal-Super Audio CDs und für herkömmliche CDs. Das Gerät bietet die folgenden Merkmale:

• Duallaser-Abtastmechanismus zum Lesen von CDs nach Super Audio CD-Standard und herkömmlichen CDs, abhängig von der Wellenlänge.
• Fortschrittlicher Servomechanismus für den rascheren Zugriff auf die einzelnen Tracks.
• Mehrkanal-Verwaltungsfunktion zum individuellen Einstellen der Mehrkanal-Wiedergabeumgebung gemäß der jeweiligen Anordnung und Größe der Lautsprecher.
• Super Audio-D/A-Wandler für höhere Qualität bei der Klangreproduktion.
• Bei einer Super Audio CD können bis zu 255 Tracks markiert werden.

Die nachstehenden CD-Typen können mit diesem CD-Player wiedergegeben werden.

• Super Audio CDs
  • Audio - CDs

Die nachstehenden CDs können mit diesem CD-Player nicht wiedergegeben werden.

• CD-ROMs (MP3, JPEG usw.)
• DVDs
• D T S - C D s
- DualDiscs usw.

Wenn Sie versuchen, CD-ROMs/DVDs wiederzugeben, erscheint die Fehlermeldung „TOC ERROR“ oder „NO DISC“. Beachten Sie bitte auch die Hinweise zu DTS-CDs/DualDiscs weiter unten.

Musik-CDs mit Urheberrechtsschutzcodierung

Dieses Produkt ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen.

Seit neuestem bringen einige Schallplattenfirmen Musik-CDs mit Kopierschutztechnologien auf den Markt. Beachten Sie bitte, dass einige dieser CDs nicht dem CD-Standard entsprechen und mit diesem Produkt möglicherweise nicht wiedergegeben werden können.

Hinweise zur Wiedergabe von CD-Rs/CD-RWs

CDs, die in einem CD-R-/CD-RW-Laufwerk aufgenommen wurden, können möglicherweise wegen Kratzern oder Schmutz bzw. aufgrund der

Aufnahmebedingungen oder der Laufwerkseigenschaften nicht wiedergegeben werden. Außerdem ist die Wiedergabe von CDs, die nach der Aufnahme nicht abgeschlossen wurden, nicht möglich. In diesen Fällen wird „READING“ nicht ausgeblendet oder „TOC ERROR“ erscheint im Display.

Hinweis zu DTS-CDs

Lassen Sie mit diesem CD-Player keine DTS-CDs wiedergeben. Andernfalls werden laute Störgeräusche erzeugt.

Hinweis zu DualDiscs

Eine DualDisc ist eine zweiseitig bespielte Disc, auf der DVD-Aufnahmen auf der einen und digitale Audiodaten auf der anderen Seite aufgezeichnet sind. Da die Seite mit den Audiodaten jedoch nicht dem Compact Disc-Standard (CD) entspricht, kann die Wiedergabe mit diesem Gerät nicht gewährleistet werden.

Informationen über Super Audio CDs

Die Super Audio CD ist ein neuer Standard für qualitativ hochwertige Audio-CDs, bei dem die Musik im DSD-Format (Direct Stream Digital) aufgezeichnet wird. Bei herkömmlichen CDs erfolgt die Aufzeichnung im PCM-Format. Die Abtastrate beim DSD-Format ist 64-mal höher als bei herkömmlichen CDs. Die 1-Bit-Quantisierung sorgt sowohl für einen großen Frequenzbereich als auch für einen großen Dynamikbereich über den hörbaren Frequenzbereich. Die reproduzierte Musik ist so äußerst originalgetreu.

Arten von Super Audio CDs

Es gibt zwei Arten von CDs, die sich durch die Kombination von Super Audio CD-Schicht und CD-Schicht unterscheiden.

Super Audio CD-Schicht: Signalschicht mit hoher Dichte für Super Audio CDs

CD-Schicht ^1 :Schicht, die mit einem herkömmlichen CD-Player gelesen werden kann

CD mit einer Schicht

(CD, die eine einzige Super Audio CD-Schicht enthält)

Super Audio CD-Schicht

Hybrid-CD ^2)

(CD, die eine Super Audio CD- und eine CD-Schicht enthält)

CD-Schicht³) Super Audio CD-Schicht³)

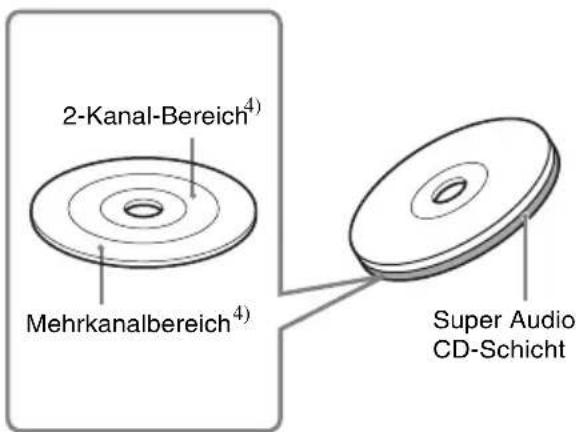

Eine Super Audio CD-Schicht besteht aus einem 2-Kanal- oder einem Mehrkanalbereich.

2-Kanal-Bereich: Bereich, in dem 2-Kanal-Stereospuren aufgezeichnet sind

Mehrkanalbereich:

Bereich, in dem

Mehrkanalspuren (bis zu

5.1 Kanäle) aufgezeichnet sind

Beispiel:

Wenn auf der Super Audio CD-Schicht einer Hybrid-CD ein 2-Kanal-Bereich und ein Mehrkanalbereich vorhanden sind

2-Kanal-Bereich⁴) Mehrkanalbereich⁴) Super Audio CD-Schicht

1) Die CD-Schicht kann mit einem herkömmlichen CD-Player wiedergegeben werden.

2) Die CD muss nicht umgedreht werden, weil sich beide Schichten auf nur einer Seite der CD befinden.

3) Wählen Sie mit SA-CD/CD die gewünschte Schicht aus (siehe Seite 11).

4) Bei einer CD mit beiden Bereichen wählen Sie mit MULTI/2CH den wiederzugebenden Bereich aus (siehe Seite 11).

Erste Schritte

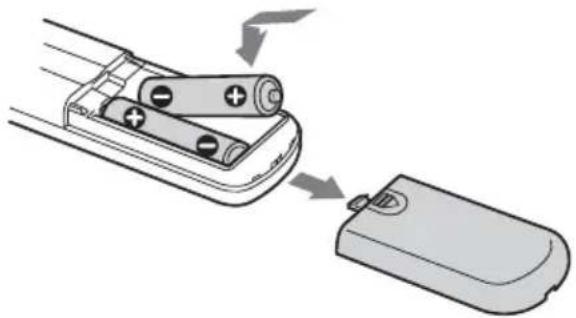

Einlegen der Batterien in die Fernbedienung

Legen Sie zwei R6-Batterien (Größe AA) in das Batteriefach ein. Achten Sie dabei auf die richtige Polarität gemäß den Markierungen (+ und –). Richten Sie die Fernbedienung auf den Fernbedienungssensor am CD-Player.

Unter normalen Einsatzbedingungen halten die Batterien mindestens sechs Monate. Wenn der CD-Player nicht mehr auf die Fernbedienung reagiert, tauschen Sie beide Batterien gegen neue aus.

Hinweise

• Lagern Sie die Fernbedienung nicht an einem Ort mit extrem hoher Temperatur oder Feuchtigkeit.
• Lassen Sie keine Gegenstände in das Gehäuse der Fernbedienung fallen. Dies gilt insbesondere während des Batteriewechsels.
• Verwenden Sie eine alte und eine neue Batterie nicht zusammen.
• Setzen Sie den Fernbedienungssensor keinem direkten Sonnenlicht und keiner starken Kunstlichtinstrahlung aus. Dies kann zu Fehlfunktionen führen.
• Wenn Sie die Fernbedienung längere Zeit nicht gebrauchen, nehmen Sie die Batterien heraus, damit die Fernbedienung nicht durch eventuell auslaufende oder korrodierende Batterien beschädigt wird.

Anschließen der Audiokomponenten

Schließen Sie den Super Audio CD-Player an eine Audiokomponente an. Schalten Sie alle Komponenten aus, bevor Sie die Verbindungen herstellen. Achten Sie auf festen Anschluss, damit kein Rauschen entsteht.

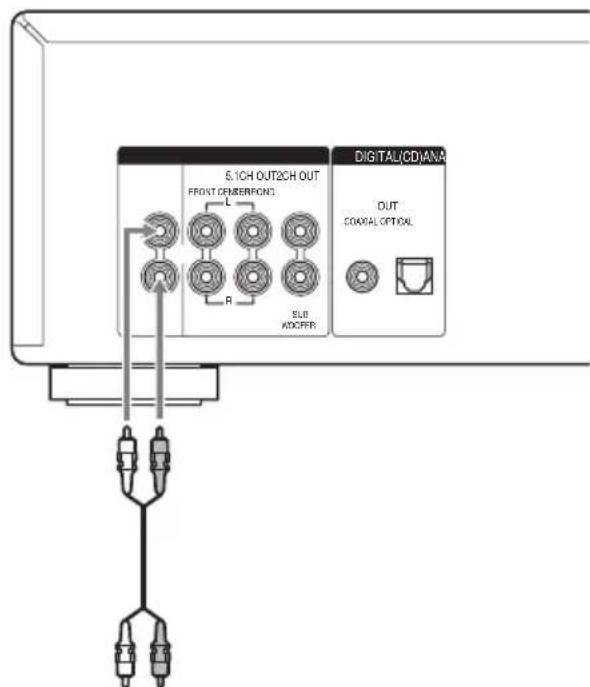

Anschließen eines Stereoverstärkers oder MD-Decks

Wenn Sie einen Stereoverstärker anschließen oder eine analoge Verbindung zu einem MD-Deck herstellen, schließen Sie den Player und die Komponente über die Buchsen ANALOG 2CH OUT L/R an.

Diese Verbindung wird mithilfe eines Audioanschlusskabels hergestellt. Stecken Sie die farbigen Stifte jeweils in die zugehörige Buchse: weißer Stift in weiße Buchse (links), roter Stift in rote Buchse (rechts).

Audioanschlusskabel (mitgeliefert)

Weiß (L) Rot (R)

an CD (Super Audio CD)- oder Line-Eingangsbuchsen (L/R) an einem Stereoverstärker, MD-Deck usw.

Hinweis

Bei der Wiedergabe einer Super Audio CD mit einem Mehrkanalbereich (Seite 11) werden über die ANALOG 2CH OUT-Buchsen nur FRONT L/R-Mehrkanalsignale ausgegeben. In diesem Fall sind je nach CD die Gesangsstimmen oder einzelne Instrumentalstimmen möglicherweise nicht zu hören.

Anschließen eines Mehrkanalverstärkers

Wenn Sie einen Verstärker mit 5.1CH-Eingangsbuchsen verwenden (z. B. einen Mehrkanalverstärker oder AV-Verstärker) und dabei den CD-Player und den Verstärker über die ANALOG 5.1CH OUT-Buchsen miteinander verbinden (FRONT L/R, SURROUND L/R, CENTER, SUB WOOFER), können Sie Mehrkanal-Super Audio CDs in Mehrkanalwiedergabe abspielen. Diese Verbindung wird mithilfe von Audioanschlusskabeln hergestellt. Bei den Anschlüssen für FRONT oder SURROUND verwenden Sie Anschlusskabel mit farbcodierten Stiften (rote und weiße Buchsen) und stecken die farbigen Stifte jeweils in die zugehörige Buchse: weißer Stift in weiße Buchse (links), roter Stift in rote Buchse (rechts). Bei den Anschlüssen für CENTER und SUB WOOFER verwenden Sie schwarze Anschlusskabel.

Anschlüsse für FRONT oder SURROUND

Audioanschlusskabel (mitgeliefert*)

Weiß (L)

Rot (R)

* Wenn Sie das mitgelieferte Audioanschlusskabel für den Anschluss an ANALOG 2CH verwenden, benötigen Sie für den Anschluss an ANALOG 5.1CH ein weiteres Audioanschlusskabel (nicht mitgeliefert).

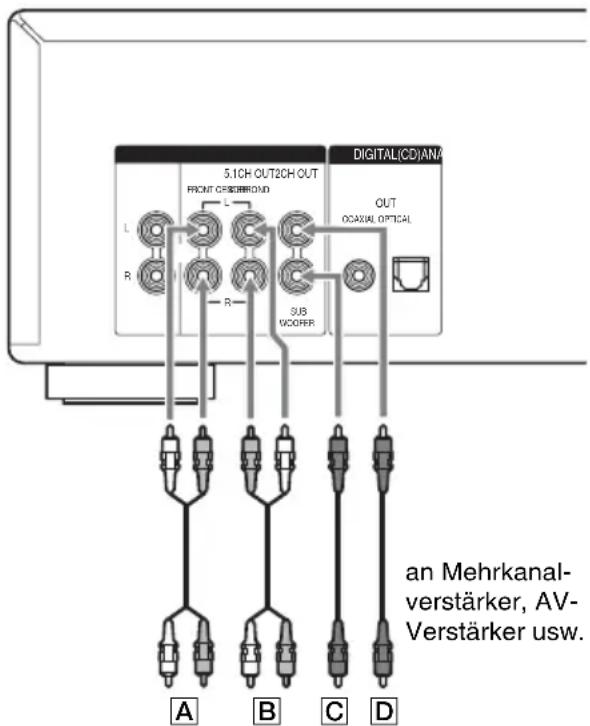

Anschlüsse für CENTER oder SUB WOOFER

Audioanschlusskabel (mitgeliefert)

Schwarz

5.1CH OUT2CH OUT FRONT OCEMBER/0ND R L R SUB MOOPER DIGITAL(CD)ANV OUT OCAIXAL OPTICAL A B C D an Mehrkanal- verstärker, AV- Verstärker usw.

A: an Eingangsbuchsen für vordere Lautsprecher (L/R)
B: an Eingangsbuchsen für Surround-Lautsprecher oder hintere Lautsprecher (L/R)
C: an Subwoofer-Eingangsbuchse
D: an Eingangsbuchse für den mittleren Lautsprecher

Hinweise

• Super Audio CDs sind mit fünf, vier und drei Kanälen verfügbar (5CH, 4CH bzw. 3CH). Bei diesen CDs wird das Signal nicht an allen ANALOG 5.1CH OUT-Buchsen wiedergegeben. Weitere Informationen zur Wiedergabe finden Sie auf der CD-Hülle sowie in den Anweisungen zur Super Audio CD.
• Für die Mehrkanal-Wiedergabe (über die ANALOG 5.1 CH OUT-Buchsen) einer Super Audio CD mit 2-Kanal- und Mehrkanalbereich setzen Sie den Standardwiedergabebereich auf „SEL-Mch“ (Mehrkanal-Wiedergabebereich, siehe Seite 11). Andernfalls wird nur der 2-Kanal-Wiedergabebereich wiedergegeben.

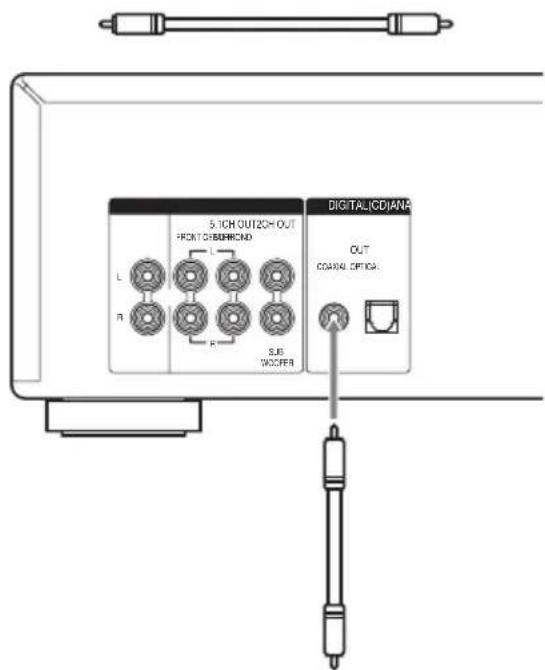

Anschließen einer digitalen Komponente (COAXIAL)

Wenn Sie ein MD-Deck oder eine andere digitale Komponente über den Anschluss DIGITAL (CD) OUT COAXIAL anschließen, können Sie digitale Aufnahmen machen. Diese Verbindung wird mithilfe eines Koaxial-Digitalkabels hergestellt. Das Koaxialkabel darf nicht geknickt oder verdreht werden.

Koaxial-Digitalkabel (nicht mitgeliefert)

5.1CH OUT2CH OUT FRONT DISBIRCAND L R L F SUB WOCFFER DIGITAL(CDIANA) OUT COAVIAL OPTICAL

an Koaxial-Digitaleingang für CD-Player an einem MD-Deck usw.

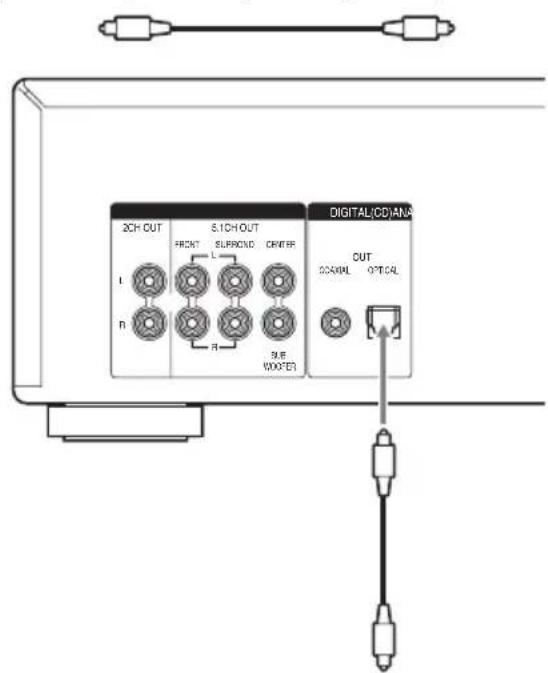

Anschließen einer digitalen Komponente (OPTICAL)

Wenn Sie ein MD-Deck oder eine andere digitale Komponente über den Anschluss DIGITAL (CD) OUT OPTICAL anschließen, können Sie digitale Aufnahmen machen. Diese Verbindung wird mithilfe eines optischen Digitalkabels hergestellt. Wenn Sie das optische Digitalkabel an den Anschluss DIGITAL (CD) OUT OPTICAL anschließen, drücken Sie den Kabelstecker hinein, bis er mit einem Klicken einrastet.

Das optische Kabel darf nicht geknickt oder verdreht werden.

Optisches Digitalkabel (nicht mitgeliefert)

2CH CUT 5.1CH OUT FRONT SURROUND CENTER i n R 9.8 WOXTER DIGITAL(CD)ANA CUT SCNIAL OPTICAL OUT

an optischen CD-Digitaleingang an einem MD-Deck usw.

Hinweis

Über die DIGITAL (CD) OUT-Buchsen können lediglich die Audiosignale herkömmlicher CDs ausgegeben werden. Die Wiedergabe von Signalen einer Super Audio CD über die DIGITAL (CD) OUT-Buchsen ist nicht möglich.

Anschließen des Netzkabels

Schließen Sie das mitgelieferte Netzkabel an die Buchse AC IN des CD-Players und an eine Netzsteckdose an.

Ein Abstand von mehreren Millimetern bleibt zwischen dem Stecker und der Rückwand bestehen, selbst wenn das Netzkabel fest eingeführt wird. Dieser Abstand ist absichtlich vorgesehen. Dies stellt keine Funktionsstörung dar.

Hinweis

Stellen Sie das System so auf, dass der Netzstecker bei Problemen schnell aus der Wandsteckdose gezogen werden kann.

Wenn Sie einen anderen CD-Player von Sony zusammen mit diesem CD-Player verwenden

Folgende Erläuterungen gelten nur bei Verwendung einer Fernbedienung von Sony, bei der zwischen CD1 und CD2 gewechselt werden kann. Stellen Sie an diesem und dem anderen CD-Player von Sony den Befehlsmodus so ein, dass Sie diesen und den anderen CD-Player von Sony mit derselben Fernbedienung getrennt steuern können.

Hinweis

Der Befehlsmodus der mit diesem CD-Player gelieferten Fernbedienung lautet CD1 (unveränderlich). Wenn Sie am CD-Player den Befehlsmodus CD2 einstellen, können Sie ihn nicht mehr mit der mitgelieferten Fernbedienung steuern.

So stellen Sie den Befehlsmodus an diesem CD-Player ein

1 Drücken Sie MENU am CD-Player.
2 Drehen Sie I◀◀ AMS ▶▶I, um „CD1/2 SEL“ auszuwählen.
3 Drücken Sie I◀◀ AMS ▶▶I.

Der aktuelle Befehlsmodus wird angezeigt.

4 Drehen Sie I◀◀ AMS ▶▶I, um „CD – 1“ oder „CD – 2“ auszuwählen, und drücken Sie dann I◀◀ AMS ▶▶I.

Wenn der Befehlsmodus der Fernbedienung des anderen CD-Players von Sony CD1 lautet, stellen Sie an diesem CD-Player „CD-2“ ein. Wenn der Befehlsmodus des anderen CD-Players CD2 lautet, stellen Sie an diesem CD-Player „CD-1“ ein.

Wiedergeben von CDs

Wiedergeben einer CD

Im Folgenden werden die Schritte für die normale Wiedergabe und die grundlegenden Aktionen während der Wiedergabe erläutert.

1 Schalten Sie den Verstärker ein. Stellen Sie den Lautstärkeregler auf die niedrigste Lautstärke ein.
2 Wählen Sie mit dem Eingangswählschalter am Verstärker diesen Player aus.
3 Drücken Sie zum Einschalten des CD-Players POWER am Player.
4 Öffnen Sie das CD-Fach mit ≡ am CD-Player und legen Sie eine CD in das Fach ein.

Die Wiedergabe beginnt mit dem ersten Track. Wenn die Wiedergabe mit einem anderen Track beginnen soll, wählen Sie die Nummer des gewünschten Tracks mit ◀◀◀ AMS ▶▶▶ aus und drücken Sie dann ▶▶.

6 Stellen Sie die Lautstärke am Verstärker ein.

Grundlegende Aktionen während der Wiedergabe

Funktion Vorgehen
Wiedergabe beenden	Drücken Sie ■.
Wiedergabe unterbrechen (Pause)	Drücken Sie ||.

Funktion Vorgehen

Wiedergabe nach Drücken Sie || oder ▶. Pause fortsetzen

Track auswählen Drehen Sie ◀◀ AMS ▶▶.

CD auswerfen Drücken Sie ≜ am CD-Player.

Tipp

Wenn Sie den CD-Player einschalten, während bereits eine CD eingelegt ist, wird die Wiedergabe automatisch gestartet. Wenn Sie den CD-Player an eine handelsübliche Zeitschaltuhr anschließen, können Sie die Wiedergabe zu einem beliebigen Zeitpunkt starten lassen.

Hinweis

Erhöhen Sie die Lautstärke während der Wiedergabe nach und nach, beginnend mit der niedrigsten Einstellung. Die Ausgabe dieses Players kann Bandbreiten umfassen, die außerhalb des normalen Hörbereichs liegen. Dies kann zu Schäden an den Lautsprechern oder gar Gehörschäden führen.

Direktes Suchen eines Tracks durch Eingabe der Tracknummer mit der Fernbedienung

Geben Sie die Nummer des Tracks über die Zifferntaste(n) ein.

So geben Sie die Tracknummer 11 oder höher ein

1 Drücken Sie >10.
2 Geben Sie die entsprechenden Ziffern ein.

Zur Eingabe einer Null (0) drücken Sie 10/0.

Beispiele:

• Um den Track mit der Nummer 30 wiederzugeben, drücken Sie >10, dann 3 und schließlich 10/0.
• Um den Track mit der Nummer 100 wiederzugeben, drücken Sie zweimal >10, dann 1 und schließlich zweimal 10/0.

Hinweis

Die Standardanzeige erscheint wieder, wenn Sie zweimal >10 drücken, obwohl insgesamt weniger als 100 Tracks vorhanden sind.

Auswählen der Wiedergabeschicht

Bei der Wiedergabe einer Hybrid-CD mit einer Super Audio CD-Schicht und einer CD-Schicht (Seite 5) können Sie die gewünschte Schicht auswählen. Zudem muss die CD nicht umgedreht werden, weil sich beide Schichten auf nur einer Seite der CD befinden.

Wählen Sie mit SA-CD/CD die gewünschte Wiedergabeschicht aus.

So wählen Sie die Standardwiedergabeschicht aus

1 Drücken Sie MENU am CD-Player.
2 Drehen Sie I◀◀ AMS ▶▶I, bis „LAYER SEL“ im Display angezeigt wird.
3 Drücken Sie I◀◀ AMS ▶▶I.
Die aktuelle Standardschicht wird angezeigt.
4 Wählen Sie die gewünschte Wiedergabeschicht mit I◀◀ AMS ▶▶I aus.
5 Drücken Sie I◀◀ AMS ▶▶I.

Auswählen des Wiedergabebereichs

Bei der Wiedergabe einer CD mit 2-Kanal-Wiedergabebereich und Mehrkanal-Wiedergabebereich (Seite 5) können Sie den gewünschten Wiedergabebereich auswählen.

Wählen Sie mit MULTI/2CH den gewünschten Wiedergabebereich aus.

So wählen Sie den Standardwiedergabebereich aus

1 Drücken Sie MENU am CD-Player.
2 Drehen Sie I◀◀ AMS ▶▶I, bis „M/2ch SEL“ im Display angezeigt wird.
3 Drücken Sie I◀◀ AMS ▶▶I.

Der aktuelle Standardbereich wird angezeigt.

4 Wählen Sie den gewünschten Wiedergabebereich mit I◀◀ AMS ▶▶I aus.

5 Drücken Sie I◀◀ AMS ▶▶I.

Hinweis

Der 2-Kanal-Wiedergabebereich wird bei jedem Starten der Wiedergabe automatisch ausgewählt, da „SEL-2ch“ (2-Kanal-Wiedergabebereich) die werkseitige Einstellung ist. Wählen Sie „SEL-Mch“ (Mehrkanal-Wiedergabebereich), wenn die Verbindung über die ANALOG 5.1 CH OUT-Buchsen hergestellt wurde.

Verwenden des Displays

Im Display werden verschiedene Informationen zur eingelegten CD oder zum aktuellen Track angezeigt. In diesem Abschnitt werden die Informationen zur eingelegten CD beschrieben, außerdem die Informationen zu den verschiedenen Wiedergabestatus-Optionen.

CD-Informationen zur eingelegten CD

Im Display wird die Gesamtzahl der Tracks und die Gesamtspieldauer angegeben.

CD1 TRACK 18 MIN 45.28 SAGC A B HSPND SA-CD MULTI CH1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 E D C

A: Hybrid - CD
B: Eingelegte CD und Anzahl der abspielbaren Kanäle
C: Track 16 und höher (bei CDs mit mindestens 16 Tracks)
D: Gesamtspieldauer
E: Gesamtzahl der Tracks

Anzeigen von Informationen

TEXT-CDs enthalten nicht nur Audiosignale, sondern auch zusätzliche Angaben wie den CD-Titel oder den Namen des Interpreten. Dieser CD-Player kann den CD-Titel, den Namen des Interpreten sowie den Titel des aktuellen Tracks als TEXT-Angaben anzeigen.

Wenn der CD-Player eine TEXT-CD erkennt, wird im Display die Meldung „TEXT“ eingeblendet. Enthält die TEXT-CD mehrere Sprachen, wird im Display „MULTI-TEXT“ angezeigt. Näheres zum Anzeigen der Informationen in einer anderen Sprache finden Sie unter „Anzeigen der Informationen von einer TEXT-CD in anderen Sprachen“ auf Seite 13.

Bei einem Titel mit 13 oder mehr Zeichen läuft der Titel im Display durch. Die ersten 12 Zeichen bleiben anschließend angezeigt.

Vor Beginn der Wiedergabe

Drücken Sie mehrmals TIME/TEXT.

Bei jedem Tastendruck wird der CD-Titel oder der Name des Interpreten im Display angezeigt. Wenn Sie den Namen des Interpreten auswählen, erscheint im Display die Meldung „ART.“.

Titel der CD*

CD1 DSC SONYHITS SA-CD TEXT MULTI GH 1 2 3 4 5 6 7 8 9 10 Name des Interpreten* CD1 ART. SONY BAND SA-CD TEXT MULTI GH 1 2 3 4 5 6 7 8 9 10 Gesamtzahl der Tracks und Gesamtspieldauer CD1 TRACK MIN SEC 10 45.28 SA-CD TEXT MULTI GH 1 2 3 4 5 6 7 8 9 10

* Nur bei TEXT-CDs

Während der Wiedergabe einer CD

Drücken Sie mehrmals TIME/TEXT.

Wenn der CD-Player eine Mehrkanal-Super Audio CD erkennt, werden der Titel des Tracks und danach einige Sekunden lang die Kanaldaten angezeigt.

Spieldauer des aktuellen Tracks

* Nur bei TEXT-CDs

Hinweise

• Je nach CD werden im Display möglicherweise nicht alle Zeichen angezeigt.
• Mit diesem CD-Player können Sie nur den CD-Titel, den Namen des Interpreten sowie die Titel der Tracks von TEXT-CDs abrufen. Andere Informationen können nicht angezeigt werden.

Ausschalten der Informationen im Display

Jedes Mal, wenn Sie während der Wiedergabe einer CD auf der Fernbedienung DISPLAY MODE drücken, wird das Display abwechselnd aus- und wieder eingeschaltet.

Auch wenn Sie das Display ausgeschaltet haben, schaltet es sich ein, wenn Sie die Wiedergabe unterbrechen oder stoppen. Wenn Sie die Wiedergabe fortsetzen, schaltet sich das Display wieder aus.

Vor dem Starten der Wiedergabe erscheint „DISP OFF“, wenn Sie mit DISPLAY MODE das Display ausschalten, und „DISP ON“, wenn Sie mit der Taste das Display einschalten.

Anzeigen der Informationen von einer TEXT-CD in anderen Sprachen

Bei TEXT-CDs in mehreren Sprachen können Sie die Anzeige auf eine bestimmte Sprache umschalten. Wenn der CD-Player eine solche TEXT-CD erkennt, wird im Display „MULTI-TEXT“ angezeigt. Ändern Sie die Sprache gemäß den nachstehenden Anweisungen.

1 Drücken Sie MENU am CD-Player.
2 Drehen Sie I◀◀ AMS ▶▶I, bis „LANGUAGE“ im Display angezeigt wird.
3 Drücken Sie I◀◀ AMS ▶▶I.

Die derzeit ausgewählte Sprache (ENGLISH, FRENCH, GERMAN usw.) blinkt.

Wenn der CD-Player die Sprache einer TEXT-CD nicht darstellen kann, wird im Display die Meldung „OTHER LANG“ angezeigt.

4 Drehen Sie I◀◀ AMS ▶▶I, bis die gewünschte Sprache im Display erscheint.
5 Drücken Sie I◀◀ AMS ▶▶I.

Nach wenigen Sekunden werden die Informationen in der ausgewählten Sprache angezeigt.

Suchen einer bestimmten Stelle in einem Track

Während der Wiedergabe und bei einer Pause können Sie eine bestimmte Stelle in einem Track suchen.

Suchen einer Stelle Vorgehen
bei gleichzeitiger Tonwiedergabe (Suche)	Halten Sie ◀◀/▶▶ während der Wiedergabe gedrückt.
durch Beobachten der Zeitanzeige (Schnellsuche)	Halten Sie ◀◀/▶▶ während der Wiedergabepause gedrückt.
durch Einstellen der Anfangszeit (Zeitsuche)	1 Drehen Sie im Stoppmodus ◀◀ AMS ▶▶ und wählen Sie den gewünschten Track aus.2 Halten Sie ◀◀/▶▶ gedrückt, um so den Zeitpunkt einzustellen, an dem die Wiedergabe beginnen soll. Beobachten Sie dabei das Display. Drücken Sie anschließend ▶.

Tipp

Wenn „OVER“ im Display erscheint, wurde das Ende der CD erreicht. Halten Sie ◀◀ gedrückt, um zurückzuschalten.

Hinweis

Tracks mit einer Länge von nur wenigen Sekunden sind unter Umständen zu kurz für die Tonwiedergabe beim Suchen. In diesem Fall funktioniert die Suchfunktion des CD-Players möglicherweise nicht fehlerfrei.

Wiederholte Wiedergabe von Tracks

— Wiederholte Wiedergabe

Sie können eine ganze CD oder einen bestimmten Track wiederholt wiedergeben lassen. Wenn Sie diese Funktion zusammen mit der Zufallswiedergabe einsetzen, werden alle Tracks in zufälliger Reihenfolge wiederholt wiedergegeben (Seite 15). Wenn Sie sie mit der Programmwiedergabe verwenden, werden alle Tracks in einem Programm wiederholt wiedergegeben (Seite 15).

Drücken Sie REPEAT auf der Fernbedienung so oft, bis „REP“ oder „REP1“ im Display erscheint.

REP: Gilt für alle Tracks auf der CD.

REP1: Gilt nur für einen einzelnen Track.

Wenn Sie „REP“ auswählen, hängt die wiederholte Wiedergabe vom ausgewählten Wiedergabemodus ab.

Wiedergabemodus Wiederholte Tracks
Normale Wiedergabe (Seite 10)	Alle Tracks in normaler Reihenfolge.
Zufallswiedergabe (Seite 15)	Alle Tracks in zufälliger Reihenfolge.
Programmwiedergabe (Seite 15)	Alle Tracks im Programm nacheinander.

So beenden Sie die wiederholte Wiedergabe

Drücken Sie REPEAT auf der Fernbedienung so oft, bis „REP“ und „REP1“ nicht mehr angezeigt werden.

Hinweise

• Wenn Sie den CD-Player ausschalten oder das Netzkabel lösen, wird die wiederholte Wiedergabe beendet.
  • Die wiederholte Wiedergabe stoppt automatisch, wenn alle Tracks fünfmal wiederholt wurden.

Wiedergeben der Tracks in zufälliger Reihenfolge

— Zufallswiedergabe

Bei der Zufallswiedergabe werden alle Tracks auf der CD in zufälliger Reihenfolge abgespielt.

1 Drücken Sie im Stoppmodus SHUFFLE auf der Fernbedienung so oft, bis „SHUF“ im Display erscheint.

2 Drücken Sie ▶.

Beim „Mischen“ der Tracks wird „[7]“ angezeigt. Alle Tracks werden einmal wiedergegeben, anschließend wird die Wiedergabe beendet.

So schalten Sie wieder in die normale Wiedergabe

Drücken Sie im Stoppmodus CONTINUE auf der Fernbedienung so oft, bis „SHUF“ und „PGM“ nicht mehr angezeigt werden.

Hinweise

• Es ist nicht möglich, zu Tracks zurückzuschalten, die bereits abgespielt wurden.
• Wenn Sie den CD-Player ausschalten oder das Netzkabel lösen, wird die Zufallswiedergabe beendet.

Erstellen eines eigenen Programms

— Programmwiedergabe

Sie können die gewünschten Tracks angeben und die Reihenfolge für die Wiedergabe in einem Programm mit bis zu 32 Schritten (bzw. 999 Min. 59 Sek. Programmdauer) festlegen.

1 Drücken Sie im Stoppmodus PROGRAM auf der Fernbedienung so oft, bis „PGM“ im Display erscheint.
2 Drücken Sie mehrmals ◀◀◀/▶▶▶ auf der Fernbedienung und wählen Sie die Nummer des gewünschten Tracks.

3 Drücken Sie ENTER auf der Fernbedienung. Wenn Sie die falsche Tracknummer eingegeben haben Drücken Sie CLEAR auf der Fernbedienung. Gehen Sie dann wie in Schritt 2 und 3 erläutert vor und geben Sie die richtige Tracknummer ein.

4 Gehen Sie wie in Schritt 2 bis 3 erläutert für alle gewünschten Tracks vor. Bei jeder Eingabe einer Tracknummer wird im Display die Gesamtzahl der Programmschritte angezeigt.

5 Drücken Sie ▶. Die Programmwiedergabe wird gestartet.

So schalten Sie wieder in die normale Wiedergabe

Drücken Sie im Stoppmodus CONTINUE auf der Fernbedienung so oft, bis „SHUF“ und „PGM“ nicht mehr angezeigt werden.

Tipp

Das Programm bleibt auch dann gespeichert, wenn die Programmwiedergabe beendet ist. Mit der Taste ▶ starten Sie die Wiedergabe wieder am Anfang des Programms. Das Programm bleibt auch dann gespeichert, wenn Sie die Wiedergabe beenden.

Hinweise

• Wenn Sie den CD-Player ausschalten, das Netzkabel trennen, ≡ am CD-Player drücken oder die Wiedergabeschicht bzw. den Wiedergabebereich wechseln, wird das Programm gelöscht.
• Wenn Sie während der Programmwiedergabe die Wiedergabeschicht bzw. den Wiedergabebereich wechseln, wird ein einzelner Track von Anfang an abgespielt und dann wird das Programm gelöscht.

Anzeigen des Inhalts des Programms

Drücken Sie vor oder während der Wiedergabe mehrmals CHECK auf der Fernbedienung.

Bei jedem Tastendruck werden die Nummern der Tracks in der programmierten Reihenfolge nacheinander im Display eingeblendet. Wenn Sie während der Programmwiedergabe CHECK auf der Fernbedienung drücken, erscheinen die programmierten Tracknummern ab dem Programmschritt, der gerade wiedergegeben wird.

Ändern des Inhalts des Programms

Sie können den Inhalt des Programms im Stoppmodus ändern.

Funktion Vorgehen

Track löschen 1 Drücken Sie CHECK auf der Fernbedienung so oft, bis die Nummer des zu löschenden Tracks erscheint.2 Drücken Sie CLEAR auf der Fernbedienung.
Den jeweils letzten Track im Programm löschen	Drücken Sie CLEAR auf der Fernbedienung.Bei jedem Tastendruck wird der jeweils letzte Track im Programm gelöscht.
Track am Ende des Programms hinzufügen	Gehen Sie wie in Schritt 2 bis 3 erläutert vor.
Alle Tracks löschen	Halten Sie CLEAR auf der Fernbedienung oder ■ etwa zwei Sekunden lang gedrückt, bis „PGM CLEAR“ im Display erscheint.

Wiedergeben einer Mehrkanal-Super Audio CD

— Mehrkanal-Verwaltungsfunktion

Dieser CD-Player ist mit einer Mehrkanal-Verwaltungsfunktion ausgestattet, mit der Sie den Wiedergabemodus für die Super Audio CD durch den DSD-DSP (im CD-Player integriert) gemäß der Anordnung oder Größe der Lautsprecher einstellen können.

Zum Einstellen der Mehrkanal-

Verwaltungsfunktion wählen Sie den entsprechenden voreingestellten

Wiedergabemodus aus (2-Kanal- oder Mehrkanalmodus). Stellen Sie dann den

Ausgangspegel für die einzelnen Lautsprecher ein (nur beim Mehrkanalmodus).

Hinweise

• Diese Funktionen stehen nur bei Super Audio CDs zur Verfügung.
• Je nach dem ausgewählten Modus für die Lautsprecheranordnung kann die Ausgangspegelbalance unter Umständen nicht eingestellt werden.

Auswählen des Wiedergabemodus

1 Drücken Sie MENU am CD-Player.
2 Drehen Sie I◀◀ AMS ▶▶I, bis der gewünschte Kanalmodus im Display erscheint.

2chSP MODE: Wiedergeben einer 2-Kanal-Super Audio CD.

MchSP MODE: Wiedergeben einer Mehrkanal-Super Audio CD.

3 Drücken Sie I◀◀ AMS ▶▶I.

Der Wiedergabemodus wird im Display angezeigt.

4 Drehen Sie I◀◀ AMS ▶▶I, bis der gewünschte Wiedergabemodus im Display erscheint.

Im 2-Kanal-Modus

Wiedergabemodus F SW
2ch DIRECT* ○ —
2ch+SW ○	○

Im Mehrkanalmodus

Wiedergabemodus	F	C	SR	SW
Mch DIRECT*
5-LARGE+SW	L		L	L
5-LARGE	L		L	L—
5-SMALL+SW	S	S	S
F-LARGE+SW	L		S	S
F-LARGE	L		S	S	—
NO-CNTR+SW	L		—	L
NO-CNTR	L		—	L—

* Alle Signale werden direkt über die einzelnen Lautsprecher ausgegeben.

Erläuterung der Symbole in der Tabelle

F: Vordere Lautsprecher

C: Mittlerer Lautsprecher

SR: Surround-Lautsprecher

SW: Subwoofer

O: Signal wird ausgegeben

—: Signal wird nicht ausgegeben

L: Large

S: Small

Informationen zu großen Lautsprechern („Large“) und kleinen Lautsprechern („Small“)

Ein großer Lautsprecher („L“) reproduziert reichlich Bassfrequenzen. Wenn Sie die Option „S“ für die Surround-Lautsprecher wählen, werden die Bassfrequenzen über die vorderen Lautsprecher und/oder den Subwoofer ausgegeben.

Unter normalen Bedingungen wählen Sie die Option „Mch DIRECT“ oder stellen alle Lautsprecher auf „L“ ein (z. B. „5–LARGE+SW“, „5–LARGE“). Wenn Rauschen auftritt oder die Mehrkanal-Wiedergabe einer Mehrkanal-Super Audio CD nicht einwandfrei ist, ändern Sie die Einstellung der betreffenden Lautsprecher in „S“.

5 Drücken Sie I ◀ AMS ▶▶I.

Mit der Taste MENU erscheint wieder die normale Anzeige.

Hinweise

• Bei der Option „Mch DIRECT“ steht die Mehrkanal-Verwaltungsfunktion nicht zur Verfügung (die

Ausgangspegelbalance der einzelnen Lautsprecher kann nicht eingestellt werden).

- Wenn Sie den Subwoofer auf „—“ einstellen, wird die Einstellung für die vorderen Lautsprecher automatisch in „L“ geändert.

- Bei der Wiedergabe eines Tracks, der kein LFE*-Signal enthält, wird das Signal für den Subwoofer nicht ausgegeben. Bei der Option „Mch DIRECT“, „5–LARGE+SW“ oder „NO–CNTR+SW“ erfolgt somit keine Signalausgabe am Subwoofer. Wenn Sie jedoch „5–SMALL+SW“ oder „F–LARGE+SW“ (Lautsprechereinstellung „S“) auswählen, werden die Bassfrequenzen über den Subwoofer ausgegeben.

* Low Frequency Enhancement (Verstärken niedriger Frequenzen, als „1 CH“ dargestellt)

- Wenn Sie über die Mehrkanal-Verwaltungsfunktion einen anderen Wiedergabemodus als „2ch DIRECT“ oder „Mch DIRECT“ auswählen, ändert sich die Klangverteilung an den Lautsprechern. Dies führt unter Umständen zu einer Verringerung der Gesamtlautstärke. In diesem Fall stellen Sie die Lautstärke mit dem entsprechenden Regler am angeschlossenen Verstärker ein.

• Wenn Sie den Wiedergabemodus wechseln, während sich der CD-Player im Mehrkanalmodus befindet, gelten die Einstellungen für die Ausgangspegelbalance nicht mehr.
• Diese Funktion steht während der Wiedergabe einer normalen CD nicht zur Verfügung.

Einstellen der Ausgangspegelbalance für die einzelnen Lautsprecher

Im Mehrkanalmodus können die folgenden Optionen eingestellt werden:

SURR BAL

Relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und den Surround-Lautsprechern (SURR L/R)

CNTR BAL

Relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und dem mittleren Lautsprecher (CENTER)

SW BAL

Relative Ausgangspegelbalance zwischen den vorderen Lautsprechern (FRONT L/R) und dem Subwoofer (SUB WOOFER)

Hinweise

• Je nach dem ausgewählten Mehrkanalmodus stehen nicht alle Einstellungsmöglichkeiten zur Verfügung.
• Sie können den Lautsprecherpegel nicht einstellen, wenn „Mch DIRECT“ ausgewählt ist.

So stellen Sie die Ausgangspegelbalance am Bedienfeld vorne am CD-Player ein

Sie können die Ausgangspegelbalance für die einzelnen Lautsprecher während der Wiedergabe einstellen. Im Stoppmodus können Sie die Einstellungen außerdem mithilfe des Testtons vornehmen.

1 Drücken Sie MENU.
2 Drehen Sie I◀◀ AMS ▶▶I, bis „LEVEL ADJ“ im Display angezeigt wird.
3 Drücken Sie I◀◀ AMS ▶▶I.
Fahren Sie während der Wiedergabe mit Schritt 6 fort.
4 Drehen Sie I◀◀ AMS ▶▶I, bis im Display „TONE ON“ angezeigt wird.

5 Drücken Sie I ◀ AMS ▶▶I.

Der Testton wird nacheinander über die einzelnen Lautsprecher ausgegeben. Im Display wird dabei gleichzeitig der Lautsprechertyp angezeigt.

6 Drehen Sie I◀◀ AMS ▶▶I, bis die gewünschte Option im Display erscheint.

Sie können zwischen „SURR BAL“, „CNTR BAL“ und „SW BAL“ wählen.

Hinweis

Wenn Sie im Mehrkanalmodus für den Subwoofer „—“ einstellen (Seite 17), lässt sich „SW BAL“ nicht einstellen („NOT IN USE“ erscheint). Genauso lassen sich „CNTR BAL“ und „SURR BAL“ nicht einstellen („NOT IN USE“ erscheint), wenn Sie für den entsprechenden Lautsprecher „—“ einstellen.

7 Drücken Sie I ◀ AMS ▶▶I.

Die Anzeige für die Einstellung der Balance erscheint.

Im Stoppmodus wird der Testton über den ausgewählten Lautsprecher ausgegeben. Beispiel:

Wenn Sie „SURR BAL“ im Stoppmodus auswählen, wird der Testton über die vorderen Lautsprecher und die Surround-Lautsprecher ausgegeben.

CD1 SA-CD MULTI CH F 1 5R 1 2 3 4 5 6 7 8 9 10

8 Drehen Sie I◀◀ AMS ▶▶I und stellen Sie den Ausgangspegel ein.

CD1 SA-CD MULT CH F 1 2 3 4 5 SR 6 7 8 9 10

Hinweis

Die Ausgangspegelbalance lässt sich in bis zu 24 Schritten einstellen. Da Feineinstellungen vorgenommen werden können, ist eine Bewegung der Einstellungsanzeige möglicherweise kaum zu erkennen.

9 Drücken Sie I◀◀ AMS ▶▶I.

Der Player wechselt wieder in den Status von Schritt 6.

Wenn Sie weitere Einstellungen vornehmen wollen, gehen Sie wie in Schritt 6 bis 9 erläutert vor.

10 Drücken Sie abschließend die Taste MENU.

Im Display erscheint wieder die normale Anzeige.

So stellen Sie den Ausgangspegel mit der Fernbedienung ein

Sie können den Ausgangspegel der einzelnen Lautsprecher mit der mitgelieferten Fernbedienung von der Hörposition aus einstellen.

1 Drücken Sie im Wiedergabe- oder Stoppmodus LEVEL ADJ.

Fahren Sie während der Wiedergabe mit Schritt 4 fort.

2 Drücken Sie ◀◀/▶▶I so oft, bis „TONE ON“ im Display erscheint.

3 Drücken Sie ENTER.

Der Testton wird nacheinander über die einzelnen Lautsprecher ausgegeben. Im Display wird dabei gleichzeitig der Lautsprechertyp angezeigt.

4 Drücken Sie ◀◀◀/▶▶ so oft, bis die gewünschte Option im Display erscheint.

Sie können zwischen „SURR BAL“, „CNTR BAL“ und „SW BAL“ wählen.

Hinweis

Wenn Sie im Mehrkanalmodus für den Subwoofer „—“ einstellen (Seite 17), lässt sich „SW BAL“ nicht einstellen („NOT IN USE“ erscheint). Genauso lassen sich „CNTR BAL“ und „SURR BAL“ nicht einstellen („NOT IN USE“ erscheint), wenn Sie für den entsprechenden Lautsprecher „—“ einstellen.

5 Drücken Sie ENTER.

Die Anzeige für die Einstellung der Balance erscheint.

Im Stoppmodus wird der Testton über den ausgewählten Lautsprecher ausgegeben.

Beispiel:

Wenn Sie „SURR BAL“ im Stoppmodus auswählen, wird der Testton über die vorderen Lautsprecher und die Surround-Lautsprecher ausgegeben.

6 Stellen Sie den Ausgangspegel durch wiederholtes Drücken von I◄◄/►►I ein.

Hinweis

Die Ausgangspegelbalance lässt sich in bis zu 24 Schritten einstellen. Da Feineinstellungen vorgenommen werden können, ist eine Bewegung der Einstellungsanzeige möglicherweise kaum zu erkennen.

7 Drücken Sie ENTER.

Der Player wechselt wieder in den Status von Schritt 4.

Wenn Sie weitere Einstellungen vornehmen wollen, gehen Sie wie in Schritt 4 bis 7 erläutert vor.

8 Drücken Sie abschließend die Taste LEVEL ADJ.

Im Display erscheint wieder die normale Anzeige.

Einstellen des Lautsprecherabstands

Sie können den Lautsprecherabstand einstellen, wenn der angeschlossene Verstärker nicht über ein Einstellmenü für den Lautsprecherabstand verfügt. Wenn der Verstärker über eine solche Funktion verfügt, empfiehlt es sich, den Lautsprecherabstand am Verstärker einzustellen. Diese Einstellung steht nur bei Mehrkanal-Super Audio CDs zur Verfügung.

Hinweis

Wenn Sie den Lautsprecherabstand an diesem CD-Player und am Verstärker einstellen, tritt möglicherweise ein Konflikt zwischen den Einstellungen auf und Sie erzielen kein zufrieden stellendes Ergebnis.

FRT DIST

Abstand zwischen der Hörposition und den vorderen Lautsprechern

Sie können als Abstand einen Wert zwischen 1,0 m und 7,0 m (3 und 23 Fuß) einstellen, und zwar in Schritten von 0,1 m (1 Fuß).

Wenn die beiden vorderen Lautsprecher nicht im gleichen Abstand von der Hörposition aufgestellt sind, stellen Sie den Abstand zum näheren Lautsprecher ein.

SURR DIST

Abstand zwischen der Hörposition und den Surround-Lautsprechern

Sie können als Abstand einen Wert zwischen 1,0 m und 7,0 m (3 und 23 Fuß) einstellen, und zwar in Schritten von 0,1 m (1 Fuß).

Wenn die beiden Surround-Lautsprecher nicht im gleichen Abstand von der Hörposition aufgestellt sind, stellen Sie den Abstand zum näheren Lautsprecher ein.

CNTR DIST

Abstand zwischen der Hörposition und dem mittleren Lautsprecher

Sie können als Abstand einen Wert zwischen 1,0 m und 7,0 m (3 und 23 Fuß) einstellen, und zwar in Schritten von 0,1 m (1 Fuß).

SW DIST

Abstand zwischen der Hörposition und dem Subwoofer

Sie können als Abstand einen Wert zwischen 1,0 m und 7,0 m (3 und 23 Fuß) einstellen, und zwar in Schritten von 0,1 m (1 Fuß).

DIST UNIT

Maßeinheit zum Einstellen des Abstands (Meter oder Fuß)

Die Standardeinstellung ist „SEL-FEET“ beim Modell für Nordamerika und „SEL-METER“ beim Modell für Europa.

Hinweis

In den folgenden Fällen lässt sich der Lautsprecherabstand nicht einstellen:

- Wenn der CD-Player die Informationen von einer CD (bzw. dem CD-Bereich einer Super Audio CD) einliest

- Wenn der CD-Player den 2-Kanal-Bereich einer Super Audio CD einliest

1 Drücken Sie MENU am CD-Player.

2 Drehen Sie I◀◀ AMS ▶▶I, bis „SPK DIST“ im Display angezeigt wird.

3 Drücken Sie I◀◀ AMS ▶▶I.

4 Drehen Sie I◀◀ AMS ▶▶I, bis die gewünschte Option im Display erscheint.

Sie können zwischen „FRT DIST“, „SURR DIST“, „CNTR DIST“ und „SW DIST“ wählen.

Hinweis

Wenn Sie im Mehrkanalmodus für den Subwoofer „—“ einstellen (Seite 17), lässt sich „SW DIST“ nicht einstellen („NOT IN USE“ erscheint). Genauso lässt sich „CNTR DIST“ nicht einstellen („NOT IN USE“ erscheint), wenn Sie für den mittleren Lautsprecher „—“ einstellen.

5 Drücken Sie I ◀ AMS ▶▶I.

Die Anzeige für die Einstellung des Lautsprecherabstands erscheint.

Beispiel:

Sie wählen „SURR DIST“ und „DIST UNIT“ ist auf „SEL-METER“ gesetzt.

CD1 SA-CD MULTI CH SR 3.0METER 1 2 3 4 5 6 7 8 9 10

6 Drehen Sie I◀◀ AMS ▶▶I und stellen Sie den Lautsprecherabstand ein.

CO1 SA-CD MULTI CH SR 2.5METER 1 2 3 4 5 6 7 8 9 10

7 Drücken Sie I ◀ AMS ▶▶I.

Der Player wechselt wieder in den Status von Schritt 4.

Wenn Sie weitere Einstellungen vornehmen wollen, gehen Sie wie in Schritt 4 bis 7 erläutert vor.

8 Drücken Sie abschließend die Taste MENU am CD-Player.

Im Display erscheint wieder die normale Anzeige.

Auswählen der Maßeinheit für den Abstand

Wählen Sie in Schritt 4 oben „DIST UNIT“ aus. Drehen Sie ◀◀ AMS ▶▶, um „SEL-METER“ oder „SEL-FEET“ auszuwählen, und drücken Sie dann ◀◀ AMS ▶▶.

Zurücksetzen der Lautsprecherabstände auf die Standardwerte

Stellen Sie den Abstand aller Lautsprecher auf 3 m (10 Fuß) ein.

Weitere Informationen

Sicherheitsmaßnahmen

Sicherheit

• Vorsicht — Die Verwendung optischer Instrumente zusammen mit diesem Produkt stellt ein Gesundheitsrisiko für die Augen dar.
• Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie den CD-Player von der Netzsteckdose und lassen Sie ihn von einem qualifizierten Techniker prüfen, bevor Sie ihn wieder in Betrieb nehmen.
• Das Netzkabel darf nur von einem qualifizierten Kundendienst ausgetauscht werden.
• Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.

Stromversorgung

• Prüfen Sie vor Inbetriebnahme des CD-Players, ob die Betriebsspannung des Geräts mit der örtlich verfügbaren Netzspannung übereinstimmt. Die Betriebsspannung ist auf dem Typenschild an der Rückseite des CD-Players vermerkt.
• Der CD-Player bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist.
• Wenn Sie den CD-Player für einen längeren Zeitraum nicht gebrauchen, trennen Sie das Gerät vom Netzstrom. Ziehen Sie das Netzkabel am Stecker aus der Netzsteckdose. Ziehen Sie nicht am Kabel selbst.

Aufstellung

• Stellen Sie den CD-Player an einer Stelle mit ausreichender Belüftung auf, so dass kein Hitzestau im Gerät entstehen kann.
• Der CD-Player darf nicht auf einer weichen Oberfläche aufgestellt werden (z. B. auf einem Teppich), die die Belüftungsöffnungen an der Unterseite blockieren könnte.
• Der CD-Player darf nicht in der Nähe von Wärmequellen aufgestellt werden und auch nicht an einer Stelle, an der er direktem Sonnenlicht, übermäßiger Staubentwicklung oder mechanischen Erschütterungen ausgesetzt ist.

Betrieb

- Wird der CD-Player direkt von einem kalten in einen warmen Raum gebracht oder in einem Raum mit hoher Luftfeuchtigkeit aufgestellt, kann sich auf den Linsen im CD-Player Feuchtigkeit niederschlagen.

In diesem Fall funktioniert der CD-Player möglicherweise nicht mehr richtig. Nehmen Sie die CD heraus und lassen Sie den CD-Player etwa eine Stunde lang eingeschaltet, bis die Feuchtigkeit verdunstet ist.

- Beim Einschalten sind während des Ladevorgangs der CD in den Super Audio CD-Player unter Umständen Geräusche zu hören. Dies ist keine Fehlfunktion.

Einstellen der Lautstärke

Stellen Sie die Lautstärke nicht zu hoch ein, wenn gerade eine sehr leise Passage oder eine Stelle ohne Tonsignale wiedergegeben wird. Ansonsten können Schäden an den Lautsprechern entstehen, sobald eine sehr laute Passage folgt.

Einlegen einer CD

Am CD-Player sind unter Umständen Übertragungs- oder mechanische Geräusche zu hören. Dies bedeutet, dass die internen Mechanismen des Geräts automatisch auf die eingelegte CD eingestellt werden.

Das mechanische Geräusch ist möglicherweise auch dann zu hören, wenn eine verformte CD in den CD-Player eingelegt wurde.

Reinigung

Reinigen Sie das Gehäuse, das Bedienfeld und die Bedienelemente mit einem weichen Tuch, das leicht mit einer milden Reinigungslösung angefeuchtet wurde. Verwenden Sie keine Scheuerschwämme, kein Scheuerpulver und keine Lösungsmittel (z. B. Alkohol oder Benzin).

Transport

• Nehmen Sie unbedingt die CD aus dem CD-Fach.
• Schließen Sie unbedingt das CD-Fach.

Bei Fragen oder Problemen im Zusammenhang mit Ihrem CD-Player wenden Sie sich an Ihren Sony-Händler vor Ort.

Hinweise zu CDs

Umgang mit CDs

• Um die CD sauber zu halten, fassen Sie sie nur am Rand an. Berühren Sie nicht die Oberfläche.
• Kleben Sie kein Papier oder Klebeband auf die CD.

• Verwenden Sie ausschließlich völlig runde CDs. CDs mit einer außergewöhnlichen Form (z. B. sternförmige, herzförmige oder quadratische CDs) können zu Schäden am CD-Player führen.
• Verwenden Sie keine CDs mit Aufklebern jeglicher Art, wie sie bei gebrauchten CDs oder Leih-CDs zu finden sind.

Aufbewahren der CDs

• Setzen Sie die CDs keinem direkten Sonnenlicht und keinen Wärmequellen aus (z. B. Heizungsrohren).
• Legen Sie die CD nach der Wiedergabe wieder in die Hülle ein. Wenn Sie die CD ohne die schützende Hülle auf eine andere CD legen, wird die ungeschützte CD möglicherweise beschädigt.

Einlegen von CDs in das CD-Fach

Legen Sie die CD ordnungsgemäß in das CD-Fach ein. Ansonsten können Schäden am CD-Player oder an der CD entstehen.

Reinigung

• Wenn die CD mit Fingerabdrücken oder Staub verschmutzt ist, sinkt die Qualität der Audioausgabe.
• Reinigen Sie die CD vor der Wiedergabe mit einem Reinigungstuch. Wischen Sie dabei von der Mitte der CD nach außen.

• Reinigen Sie die CD mit einem weichen Tuch, das leicht mit Wasser angefeuchtet wurde, und entfernen Sie die Restfeuchtigkeit mit einem trockenen Tuch.
• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Schallplattenreiniger oder Antistatiksprays.
• Verwenden Sie keine handelsüblichen Reinigungs-Discs oder Disc/Linsen-Reiniger (Feucht- oder Sprayreiniger). Sie können zu einer Fehlfunktion des Geräts führen.

Fehlerbehebung

Wenn die nachstehend beschriebenen Probleme beim Einsatz des CD-Players auftreten, führen Sie die aufgeführten Abhilfemaßnahmen aus. Falls das Problem bestehen bleibt, wenden Sie sich an Ihren Sony-Händler vor Ort.

Es ist kein Ton hörbar.

• Prüfen Sie, ob der CD-Player ordnungsgemäß angeschlossen ist.
• Prüfen Sie, ob Sie den Verstärker richtig bedienen.

Über den Anschluss DIGITAL (CD) OUT COAXIAL/OPTICAL wird kein Ton ausgegeben.

• Die Audiosignale einer Super Audio CD können nicht über den Anschluss DIGITAL (CD) OUT COAXIAL/OPTICAL ausgegeben werden.

Die CD wird nicht abgespielt.

• Es befindet sich keine CD im CD-Player.
• Legen Sie die CD mit dem Label nach oben in das CD-Fach ein.
  • Die CD ist verkantet. Legen Sie die CD erneut ein.
• Reinigen Sie die CD (siehe Seite 22).
• Es hat sich Feuchtigkeit im CD-Player niedergeschlagen.
  Entnehmen Sie die CD und lassen Sie den CD-Player etwa eine Stunde lang eingeschaltet.
• Es wurde eine nicht kompatible CD in das CD-Fach eingelegt (siehe Seite 4).

Die Fernbedienung funktioniert nicht.

• Entfernen Sie gegebenenfalls Hindernisse zwischen der Fernbedienung und dem CD-Player.
• Richten Sie die Fernbedienung auf den Fernbedienungssensor am CD-Player.
• Wenn die Batterien in der Fernbedienung schwach sind, tauschen Sie die Batterien gegen neue aus.
• Der Befehlsmodus des CD-Players ist auf CD2 eingestellt (Seite 9).

Über die Buchse SUB WOOFER wird kein Ton ausgegeben.

• Wählen Sie einen Wiedergabemodus aus, bei dem das Subwoofer-Signal über die Buchse SUB WOOFER ausgegeben wird. Bei einem solchen Modus wird neben der Modusanzeige „+ SW“ (Seite 17) eingeblendet.
• Bei der Wiedergabe eines Tracks, der kein LFE-Signal enthält, wird das Signal nur dann über die Buchse SUB WOOFER ausgegeben, wenn Sie die Option „5–SMALL+SW“ oder „F–LARGE+SW“ für den Mehrkanalmodus auswählen (Seite 17).

Eine CD lässt sich nicht herausnehmen und „LOCKED“ erscheint im Display an der Vorderseite.

- Wenden Sie sich an Ihren Sony-Händler oder Ihren autorisierten Sony-Kundendienst.

Wenn Sie die empfohlenen Abhilfemaßnahmen ausprobiert haben

Wenn der CD-Player immer noch nicht ordnungsgemäß funktioniert oder wenn andere, oben nicht aufgeführte Probleme auftreten, schalten Sie den Player aus, trennen Sie ihn einige Minuten von der Netzsteckdose und stecken Sie den Stecker dann wieder in die Netzsteckdose.

Technische Daten

Bei der Wiedergabe einer Super Audio CD

Frequenzbereich bei der Wiedergabe

2 Hz bis 100 kHz

Frequenzgang 2 Hz bis 40 kHz (-3 dB)

Dynamikbereich mindestens 100 dB

Gesamtklirrgrad maximal 0,003 %

Gleichlaufschwankungen Wert maximal an der

Messgrenze (±0,001 %

Spitzenpegel)

Bei der Wiedergabe einer CD

Frequenzgang 2 Hz bis 20 kHz

Dynamikbereich mindestens 96 dB

Gesamtklirrgrad maximal 0,0035 %

Gleichlaufschwankungen Wert maximal an der

Messgrenze (±0,001 %

Spitzenpegel)

Ausgangsbuchsen

	Buchsentyp	Ausgangs-pegel	Lastim-pedanz
ANALOG OUT	Cinchbuchsen	2 V effektiver Mittelwert (bei 50 Kiloohm)	Mehr als 10 Kiloohm
DIGITAL (CD) OUT OPTICAL*	Quadratische, optische Ausgangsbuchse	-18 dBm	(Laser-Wellen-länge: 660 nm)
DIGITAL (CD) OUT COAXIAL*	Koaxial-Ausgangsbuchse	0,5 Vp-p	75 Ohm
PHONES	Stereoklin-kenbuchse	5 mW	32 Ohm

* Ausgabe nur für die Audiosignale der CD

Allgemeines

Laser Halbleiter-Laser (Super

Netzstromversorgung 230 V Wechselstrom, 50/

60 Hz

Leistungsaufnahme 15 W

Abmessungen (B×H×T) 430 × 124 × 390 mm

(einschließlich

vorstehender Teile)

Gewicht ca. 7,2 kg

Mitgeliefertes Zubehör

Audioanschlusskabel Rot und Weiß × 2 (2)

Schwarz × 1 (2)

Fernbedienung RM-ASU001 (1)

Batterie R6 (Größe AA) (2)

Änderungen am Design und an den technischen Daten ohne Ankündigung bleiben vorbehalten.

Verzeichnis der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Die Anweisungen in dieser Bedienungsanleitung beziehen sich auf die Bedienelemente am CD-Player.

Sie können auch die Bedienelemente an der Fernbedienung verwenden, wenn diese dieselben oder ähnliche Bezeichnungen aufweisen wie die Elemente am CD-Player.

Vorderseite

1 2 3 4 5 6 7 8 START TIME/TOX MENU MANUALS DA-DOO PHOTO: PHOTO LEVEL NO. 10 15 14 13 12 11 10 9 GPS RPS GPS RPS

1 Schalter POWER (10)
2 Taste TIME/TEXT (12, 13)

Bei jedem Tastendruck wechselt die Anzeige im Display zwischen der Spieldauer für den Track, der Restspieldauer für die CD und den TEXT-Informationen.

3 Taste SA-CD/CD (5, 11)

Bei jedem Tastendruck während der Wiedergabe einer Hybrid-CD wird zwischen der Super Audio CD-Schicht und der CD-Schicht gewechselt.

4 CD-Fach (10)
5 Taste ≜ (10)
6Taste ▶ (10, 14, 15)
7 Taste II (10)
8 Taste ■ (10, 16)
9 Regler I ◀ AMS ▶

Zum Auswählen des gewünschten

Wiedergabebereichs, wenn eine CD mit 2-Kanal- und Mehrkanalbereich (Seite 5) eingelegt ist.

Zum Aufrufen des Menüs.

Zum Verlassen des Menüs und Wechseln zur normalen Anzeige.

14 PHONE LEVEL

Zum Einstellen der Lautstärke für Kopfhörer.

15 PHONES

Zum Anschließen von Kopfhörerm.

Bei der Wiedergabe einer Mehrkanal-Super Audio CD wird das über die Buchsen ANALOG 5.1CH FRONT L/R ausgegebene Signal auch über die Buchse PHONES ausgegeben.

Fernbedienung

PLAY MODE CONTINUE SHUFFLE PROGRAM 1 DISPLAY MODE SA-CD/CD TIME/TEXT MULTI/2CH 15 14 3 4 7 8 9 10/0 >10 ENTER REPEAT CHECK CLEAR LEVEL ADJ 5 6 7 8 9 12 11 AMS 10

①Taste CONTINUE (15)

Zum Fortsetzen der normalen Wiedergabe nach der Zufalls- oder der Programmwiedergabe.

Taste SHUFFLE (15)

Taste PROGRAM (15)

2 Taste SA-CD/CD (5, 11)

Bei jedem Tastendruck während der Wiedergabe einer Hybrid-CD wird zwischen der Super Audio CD-Schicht und der CD-Schicht gewechselt.

3 Taste MULTI/2CH (5, 11)

Zum Auswählen des gewünschten

Wiedergabebereichs, wenn eine CD mit 2-Kanal- und Mehrkanalbereich (Seite 5) eingelegt ist.

4 Zifferntasten (10)

Zum Eingeben von Tracknummern.

5 Taste ENTER (15, 19)

Zum Löschen der Nummer eines programmierten Tracks.

7 Taste LEVEL ADJ (19)

Zum Einstellen der Ausgangspegelbalance für die Mehrkanal-Verwaltungsfunktion (Seite 16).

8 Taste CHECK (16)

Zum Anzeigen der Reihenfolge der Tracks in einem Programm.

9Taste ▷ (10, 14, 15)

Taste II (10)

Taste ■ (10, 16)

10Tasten ◀◀/▶▶ (14)

11 Tasten AMS ◀◀/▶▶

Zum Ansteuern eines Tracks mit einer Nummer über 10.

14 Taste TIME/TEXT (12, 13)

Bei jedem Tastendruck wechselt die Anzeige im

Display zwischen der Spieldauer für den Track, der Restspieldauer für die CD und den TEXT-Informationen.

15 Taste DISPLAY MODE (13)

Zum Ein- bzw. Ausblenden der Anzeigen im Display.
