BEDIENUNGSANLEITUNG GTKSg02 QUIGG

• Druckbuch Glaswaage BEL.book Seite 20 Donnerstag, 14. Januar 2016 3:22 1521 Déclaration de conformité Ce produit est certifié conforme aux normes prévues par la loi. Vous trouverez la déclaration de conformité intégrale sur Internet à l'adresse www.gt-support.de. Druckbuch Glaswaage BEL.book Seite 21 Donnerstag, 14. Januar 2016 3:22 1522 Inhalt Lieferumfang p. 22
• Sicherheit p. 23

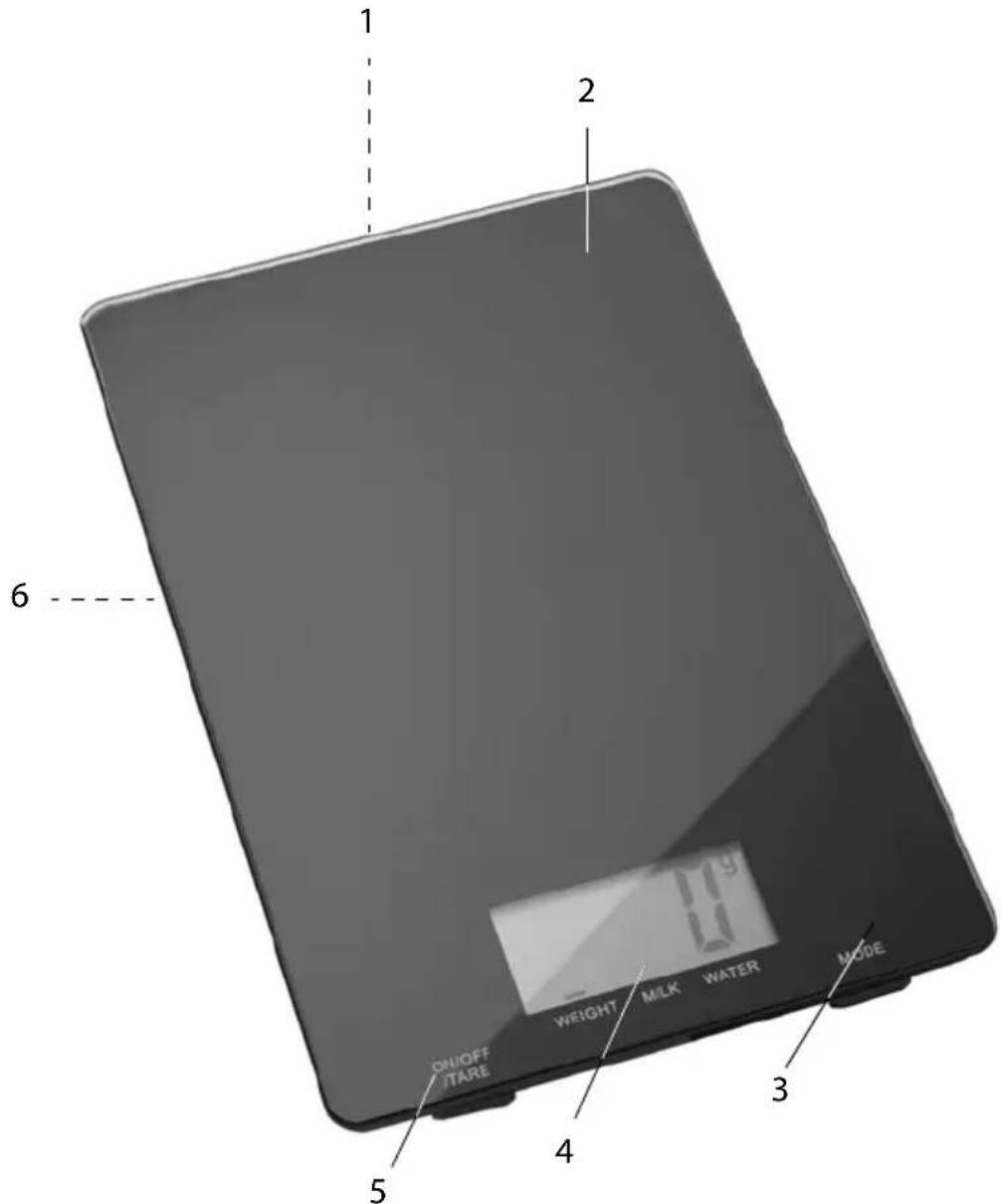

• Teile und Bedienelemente p. 25
• Inbetriebnahme p. 26
• Wiegen p. 26
• Batterie wechseln p. 27
• Sonstige Funktionen p. 28
• Pflege p. 28
• Tipps & Infos p. 29
• Störung und Abhilfe p. 29
• Technische Daten p. 30
• Entsorgen p. 31
• Konformitätserklärung Lieferumfang z Küchenwaagez Batterie 1x CR2032 / 3V (Knopfzelle)z Bedienungsanleitung ACHTUNG - VORSICHTIG HANDHABEN! Diese elektronische Küchenwaage ist ein Präzisionsgerät mit sensibler Messtechnik. Die empfindlichen Wiegesensoren in den Füßen können durch zu hartes Aufstellen der Waage beschädigt werden. Achten Sie darauf, die Waage stets vorsichtig aufzustellen bzw. aufzuhängen, um harte Stöße auf die Sensoren/Füße und somit Beschädigungen zu vermeiden. Druckbuch Glaswaage BEL.book Seite 22 Donnerstag, 14. Januar 2016 3:22 1523 Sicherheit Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand ande- ren weitergeben, geben Sie auch diese Bedienungsanleitung mit. z Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Per- sonen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des siche- ren Gebrauchs des Gerä- tes unterwiesen wurden und die daraus resultie- renden Gefahren ver- stehen. z Kinder dürfen nicht mit dem Gerät spielen. z Reinigung und Wartung durch den Benutzer dür- fen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt. z Batterien können bei Ver- schlucken lebensgefähr- lich sein. Bewahren Sie Waage und Batterie des- halb für Kleinkinder uner- reichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Verwendungszweck z Die Küchenwaage ist zum Wie- gen von Lebensmitteln und Klein- teilen im Privathaushalt konzi- piert. Die maximale Belastbarkeit - siehe „Technische Daten“ - darf dabei nicht überschritten wer- den. z Die Waage ist für die Verwen- dung im Privathaushalt und die dort üblicherweise anfallenden Mengen konzipiert. z Für die gewerbliche Nutzung, z. B. in Bäckereien, Restaurants etc., ist die Waage ungeeignet. Gefahr für Kinder z Halten Sie Kinder von Verpa- ckungsmaterial fern. Bei Ver- schlucken besteht Erstickungsge- fahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird. Gefahr von Verletzungen z Achtung: Explosionsgefahr bei unsachgemäßem Auswechseln der Batterie. Ersatz nur durch Druckbuch Glaswaage BEL.book Seite 23 Donnerstag, 14. Januar 2016 3:22 1524 denselben oder einen gleichwer- tigen Batterietyp. Beachten Sie die „Technischen Daten“. z Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feu- er geworfen, erhitzt oder kurzge- schlossen werden. Ansonsten be- steht erhöhte Explosions- und Auslaufgefahr, außerdem können Gase entweichen! z Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleim- häuten vermeiden. Bei Kontakt die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsu- chen. z Falls die Glas-Küchenwaage her- unterfällt und zerbricht, besteht Verletzungsgefahr durch Glas- splitter. Achtung - Sachschäden z Die Küchenwaage darf nicht in Wasser oder andere Flüssigkeiten getaucht werden. z Stellen Sie die Waage auf einen stabilen, ebenen Untergrund. z Überlasten Sie die Waage nicht. Beachten Sie die „Technischen Daten“. Legen Sie Gegenstände ausschließlich zum Wiegen auf die Waage. z Stellen Sie die Waage nicht in die Nähe von Geräten, von denen ei- ne elektromagnetische Strahlung ausgehen kann, wie z. B. Mobilte- lefone, Funkgeräte o. ä. Dieses kann zu falschen Display-Anzei- gen oder Fehlfunktionen führen. z An der Unterseite der Waage be- finden sich Gerätefüße. Da die Möbel- bzw. Bodenoberflächen aus den verschiedensten Materia- lien bestehen und mit den unter- schiedlichsten Pflegemitteln be- handelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Be- standteile enthalten, die die Ge- rätefüße angreifen und aufwei- chen. Legen Sie ggf. eine rutsch- feste Unterlage unter die Gerätefüße. z Nehmen Sie die Batterie aus dem Gerät heraus, wenn diese ver- braucht ist oder wenn Sie die Waage länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen kön- nen. z Setzen Sie Batterien keinen extre- men Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrah- lung lagern. Erhöhte Auslaufge- fahr! z Reinigen Sie Batterie- und Geräte- kontakte bei Bedarf vor dem Ein- legen. z Nehmen Sie keine Veränderun- gen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fach- werkstatt durchführen und be- achten Sie die Garantiebedingun- gen. z Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reini- gungsmittel o. ä., um die Waage zu reinigen. Hierbei könnte die Oberfläche zerkratzen. Druckbuch Glaswaage BEL.book Seite 24 Donnerstag, 14. Januar 2016 3:22 1525 Teile und Bedienelemente 1 Aussparung für Aufhängung 2 Wiegefläche 3 Taste MODE: Umschalten zwischen festem und flüssigem Wiegegut und Maßeinheiten 4 Taste ON/OFF/TARE: Ein- /Ausschalten sowie Werte auf Null stellen (Zuwiegefunktion) 5 Display 6 Batteriefach (Unterseite) p. 31

Druckbuch Glaswaage BEL.book Seite 25 Donnerstag, 14. Januar 2016 3:22 1526 Inbetriebnahme Bei Auslieferung ist die Batterie bereits eingelegt und zum Schutz vor vorzeiti- ger Entladung mit einem Iso-Streifen versehen. Um die Waage in Betrieb zu nehmen, müssen Sie den Iso-Streifen entfernen. Das Batteriefach befindet sich auf der Geräte-Unterseite.

1. Drücken Sie die Verriegelungsla-

sche etwas in Richtung Mitte der Waage und nehmen Sie den Batteriefachdeckel ab.

2. Ziehen Sie den Iso-Streifen

3. Setzen Sie den Batteriefachdeckel

wieder auf. Die Verriegelungsla- sche muss sicher einrasten. Wiegen ACHTUNG – Überlasten Sie die Waage nicht. Beachten Sie die „Technischen Daten“. Legen Sie Gegenstände aus- schließlich zum Wiegen auf die Waage. – Stellen Sie die Waage vor- sichtig auf, um harte Stöße auf die Sensoren/Füße und somit Beschädigungen zu vermeiden. Die Waage kann in unter- schiedlichen Maßeinheiten messen. Prüfen Sie vor dem Wiegen, ob die gewünschte Maßeinheit eingestellt ist. Die Auswahl wird jeweils im Schritt 3 beschrieben. Festes Wiegegut wiegen Die Küchenwaage kann das Gewicht von festem Wiegegut in Gramm g oder in (britischen) Pfund und Unzen lb:oz anzeigen.

1. Stellen Sie die Waage auf eine

feste, ebene Fläche.

2. Schalten Sie die Waage ein,

indem Sie die Taste ON/OFF/ TARE drücken. Nach einigen Sekunden wird im Display 0 angezeigt. Die Waage ist kalibriert.

3. Drücken Sie wiederholt die Taste

MODE, bis im Display über WEIGHT ein kleiner Balken und entweder g oder lb:oz angezeigt wird. Die Waage ist bereit.

4. Wenn Sie das Wiegegut in einem

Behälter wiegen wollen, stellen Sie ihn jetzt ohne Inhalt auf die Wiegefläche.

5. Drücken Sie wieder die Taste

ON/OFF/TARE. Im Display wird 0 angezeigt.

6. Geben Sie das Wiegegut in den

Behälter bzw. legen Sie es auf die Wiegefläche. Das gemessene Gewicht wird im Dis- play angezeigt. Flüssiges Wiegegut wiegen/abmessen Die Küchenwaage kann das Gewicht von Wasser und Milch als Menge in Milliliter ml oder als Flüssigunze fl:oz anzeigen.

1. Stellen Sie die Waage auf eine

feste, ebene Fläche. Druckbuch Glaswaage BEL.book Seite 26 Donnerstag, 14. Januar 2016 3:22 1527

2. Schalten Sie die Waage ein,

indem Sie die Taste ON/OFF/ TARE drücken. Nach einigen Sekunden wird im Display 0 angezeigt. Die Waage ist kalibriert.

3. Drücken Sie wiederholt die Taste

MODE, bis im Display über MILK bzw. WATER ein kleiner Balken angezeigt wird. Beachten Sie, dass Sie sich das Messergebnis in ml oder in fl:oz anzeigen lassen können. Die Waage ist bereit.

4. Stellen Sie einen Behälter auf die

5. Drücken Sie wieder die Taste

ON/OFF/TARE. Im Display wird 0 angezeigt.

6. Füllen Sie vorsichtig die Flüssig-

keit in den Behälter, der auf der Wiegefläche steht. Die ermittelte Menge wird im Display angezeigt. Wiegegut zuwiegen Diese Funktion ist z. B. beim Backen praktisch, wenn Sie einer bereits auf der Waage liegenden Zutat eine wei- tere Zutat zuwiegen möchten.

1. Drücken Sie die Taste ON/OFF/

TARE, um die Waage wieder auf 0 zu stellen. Wählen Sie ggf. über die Taste MODE die passende Einstellung (WEIGHT, MILK oder WATER sowie die gewünschte Maßeinheit).

2. Geben Sie das neue Wiegegut

hinzu. Im Display wird das Gewicht bzw. die Menge des zugegebenen Wiegeguts angezeigt.

3. Wiederholen Sie den Vorgang,

wenn Sie weitere Zutaten zuwie- gen möchten. Waage ausschalten X Halten Sie die Taste ON/OFF/ TARE gedrückt, bis die Anzeige im Display erlischt. Wenn die Waage ca. 60 Sekun- den nicht benutzt wird, schal- tet sie sich automatisch aus. Batterie wechseln Wenn in der linken oberen Display- Ecke ein Batterie-Symbol angezeigt wird, muss die eingelegte Batterie gegen eine neue ausgetauscht wer- den.

1. Drücken Sie die Verriegelungsla-

sche etwas in Richtung Mitte der Waage und nehmen Sie den Batteriefachdeckel ab.

2. Schieben Sie die Batterie gegen

die Kontaktfeder unter den großen, eckigen Haltelaschen und heben Sie diese aus dem Batteriefach.

3. Legen Sie die neue Batterie so ein,

dass der Plus-Pol (+) nach oben zeigt. Schieben Sie die Batterie zuerst gegen die Kontaktfeder unter den großen, eckigen Haltela- schen, bis die Batterie vollständig im Batteriefach liegt. Die Batterie rastet dann an den gegenüberlie- genden Haltenasen ein. Druckbuch Glaswaage BEL.book Seite 27 Donnerstag, 14. Januar 2016 3:22 1528

4. Setzen Sie den Batteriefachdeckel

wieder auf. Die Verriegelungsla- sche muss sicher einrasten. Sonstige Funktionen Überlastanzeige Wenn beim Wiegen O-Ld im Display angezeigt wird, wurde die Tragkraft von 5000 g überschritten. X Nehmen Sie das Wiegegut von der Waage. Waage zurücksetzen Setzen Sie die Waage auf ihre Werkseinstellungen zurück, wenn im Display ungewöhnliche bzw. offen- sichtlich falsche Werte angezeigt wer- den.

1. Entnehmen Sie die Batterie und

warten Sie einen Moment, siehe „Batterie wechseln“ auf Seite 27.

2. Setzen Sie die Batterie wieder ein

(Plus-Pol + muss nach oben zeigen). Danach werden für einen kurzen Moment alle Display-Inhalte angezeigt und die Waage schal- tet sich aus. Nach dem Einschalten können Sie wie- der wie gewohnt wiegen. Pflege Reinigen ACHTUNG –Die Küchenwaage darf nicht in Wasser oder andere Flüs- sigkeiten getaucht werden. – Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmit- tel o. ä., um die Waage zu reinigen. Hierbei könnte die Oberfläche zerkratzen.

1. Wischen Sie die Waage mit einem

leicht mit Wasser angefeuchteten Tuch sauber.

2. Trocknen Sie die Waage mit

einem weichen Tuch ab, um Fleckenbildung zu vermeiden. Aufbewahren ACHTUNG – Hängen Sie die Küchenwaa- ge vorsichtig auf, um Be- schädigungen zu vermei- den. – Legen oder stellen Sie keine Gegenstände auf der Waa- ge ab, wenn Sie die Waage z. B. in einem Schrank aufbe- wahren. Das empfindliche Messwerk in der Waage könnte durch schwerere Ge- genstände beschädigt wer- den. Die Küchenwaage hat auf der Rück- seite eine Aussparung für die Aufhän- gung, mit der Sie die Waage z. B. auf einen Haken hängen können. Druckbuch Glaswaage BEL.book Seite 28 Donnerstag, 14. Januar 2016 3:22 1529 Tipps & Infos z Sie können die Waage auch als Brief- und Porto-Waage verwenden. z Auch kleine Haustiere (Goldhamster, Meerschweinchen etc.) können mit Hilfe einer Schale gut gewogen werden. z Besonders in Kochbüchern werden die unterschiedlichsten Maßeinheiten verwendet. Die nachfolgenden Informationen geben einen ersten Überblick. Eine Vielzahl von Umrechnern finden Sie im Internet. Störung und Abhilfe Milliliter 1 ml 0,001 l Deziliter 1 dl 0,1 l Dekagramm 1 dag 10 g cup - Mehl, Puderzucker 1 cup 120 g - Butter, Margarine, Zucker 1 cup 225 g Teelöffel 1 TL gestrichen: 3 bis 7 g gehäuft: 5 bis 11 g Esslöffel 1 EL gestrichen: 10 bis 15 g gehäuft: 20 bis 30 g Fehler Mögliche Ursache und Abhilfe Keine Funktion. - Waage eingeschaltet? - Batterie leer? Die Waage zeigt offensichtlich falsche Wiegeergebnisse. - Steht die Waage auf einem festen, ebenen Untergrund? - Befindet sich in der Nähe der Waage ein Gerät, das elektromagnetische Störungen auslösen kann? - Setzen Sie die Waage auf die Werkseinstellungen zurück, siehe Seite 28. Im Display wird O-Ld angezeigt. - Die Waage wurde überlastet. Druckbuch Glaswaage BEL.book Seite 29 Donnerstag, 14. Januar 2016 3:22 1530 Technische Daten Modell: GT-KSg-02 Größe: ca. 15 x 22 x 1,7 cm Bemessungsstrom: 3-5 mA Batterie: Knopfzelle CR2032 / 3 V Messbereich: 3 g - 5000 g Messschritte: 1 g / 1 ml Messgenauigkeit: 0 – 1 kg / l: +/- 2 g / ml 1 – 2 kg / l: +/- 4 g / ml 2 – 3 kg / l: +/- 6 g / ml 3 – 4 kg / l: +/- 8 g / ml 4 – 5 kg / l: +/- 10 g / ml Umgebungstemperatur: +10° bis + 40° C Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich. Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden. Im Display wird Out2 angezeigt. - Anzeige erscheint beim Wiegen: Bat- terien entnehmen und wieder einle- gen. - Anzeige erscheint direkt beim Ein- schalten: Wahrscheinlich sind die Wiegesensoren defekt. Bitte wenden Sie sich an den Kundendienst. Im Display wird 0 g angezeigt, obwohl Wiegegut auf der Waage liegt. - Messbereich unterschritten? Die Waage kann Gewichte zwischen 3 g und 5000 g anzeigen Druckbuch Glaswaage BEL.book Seite 30 Donnerstag, 14. Januar 2016 3:22 1531 Entsorgen Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden. Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wert- stoffhof ab. Entnehmen Sie vor der Entsorgung die Batterie aus dem Gerät und entsorgen Sie diese separat. Batterien und Akkus gehören nicht in den Hausmüll. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Bat- terien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden. Batterien und Akkus, die Schadstoffe enthalten, sind durch dieses Zeichen und durch chemische Symbole gekennzeichnet (Cd für Cadmium, Pb für Blei). Entsorgen Sie auch die Verpackungsmaterialien umweltgerecht, indem Sie diese sortenrein in die bereitgestellten Sammelbehälter geben. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung. Konformitätserklärung Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.
