BEDIENUNGSANLEITUNG RBCP 31833 ROSIERES

SCHNELLANLEITUNG FÜR INSTANDHALTUNG UND GEBRAUCH

MANUEL D’ENTRETIEN ET D’UTILISATION

Vielen Dank für den Kauf dieses Produkts. Bitte lesen Sie vor dem Gebrauch des Kühlschranks diese Anleitung sorgfältig, um das Gerät optimal zu nutzen. Bewahren Sie die gesamte Referenzdokumentation zum Nachschlagen oder für einen eventuellen späteren Besitzer auf. Dieses Gerät ist ausschließlich für den Hausge- brauch und vergleichbare Verwendung bestimmt, wie: - Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen - in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Motels und ähnlichen Unterkünften - Bed & Breakfast (B&B) - Catering-Dienste und ähnliche Zwecke im Einzelhandel. Das Gerät darf ausschließlich für die Konservierung von Lebensmitteln verwendet werden. Jede andere Verwendung wird als gefährlich erachtet und der Hersteller weist im Fall der Nichtbeachtung jede Haftung zurück. Bitte lesen Sie auch die Garantiebestimmungen. Der Kühlschrank enthält ein Kühlgas (R600a: Isobutan) und ein Schaumtreibmittel (Cyclopentane) zur Isolierung, die sehr umweltfreundlich, aber entflammbar sind. Bitte halten Sie die folgenden Regeln ein, um Gefahren vorzubeugen:

• Vor jedem Eingriff am Gerät den Netzstecker ziehen.

• Das Kühlsystem an der Rückseite und im Inneren des Geräts enthält ein Kältemittel. Achten Sie daher darauf, die Leitungen nicht zu beschädigen.

• Wenn Sie am Kühlsystem ein Leck feststellen, nicht die Netzsteckdose berühren und unbedingt offene Flammen vermeiden. Das Fenster öffnen und den Raum gut lüften. Wenden Sie sich an den Kundenservice, um das Gerät reparieren zu lassen.

• Wenn sich an den Innenwänden eine Eisschicht bildet, diese nicht mit einem Messer oder sonstigen scharfen Gegenständen abkratzen. Scharfe Gegenstände können den Kühlkreislauf beschädigen, das austretende Kältemittel kann sich entzünden und reizt die Augen.

• Das Gerät nicht in Umgebungen mit feuchter, öliger oder staubiger Atmosphäre installieren sowie vor direkter Sonneneinstrahlung und Wasser schützen.

• Das Gerät nicht in der Nähe von Hitzequellen oder entflammbaren Materialien installieren.

• Zum Anschluss keine Verlängerungskabel und Adapter verwenden.

• Das Netzkabel nicht stark spannen oder biegen und den Netzstecker nicht mit nassen Händen berühren.

• Den Netzstecker und/oder das Netzkabel nicht beschädigen - Stromschlag- und Brandgefahr!

• Den Netzstecker sauber halten. Starke Staubablagerungen erhöhen die Brandgefahr.

• Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen.

• Auf keinen Fall offene Flammen oder elektrische Geräte wie Heizelemente oder Dampfstrahlreiniger sowie keine Kerzen, Öllampen oder Ähnliches verwenden, um den Abtauvorgang zu beschleunigen.

• In der Nähe des Kühlschranks keine brennbaren Sprays wie z.B. Farbspraydosen aufbewahren - Explosions- und Brandgefahr!

• Im Inneren des Kühlschranks keine elektrischen Geräte benutzen, es sei denn, sie sind vom Hersteller ausdrücklich zugelassen.

• Keine brennbaren und hoch flüchtigen Substanzen wie Äther, Benzin, Flüssiggas, Propan, Sprühdosen, Klebstoffe, reinen Alkohol usw. im Kühlschrank aufbewahren - Explosionsgefahr!

• Keine Medikamente oder Materialien für wissenschaftliche Forschungen aufbewahren. Material, dessen Aufbewahrung eine strenge Temperaturkontrolle erfordert, kann verderben oder unkontrollierte Reaktionen auslösen, die möglicherweise gefährlich sind.

• Die Lüftungsgitter am Gehäuse des Geräts und innerhalb der Einbauöffnung frei halten.

• Keine Gegenstände oder mit Wasser gefüllten Behälter auf das Gerät stellen.

• Nicht versuchen, den Kühlschrank selbst zu reparieren. Technische Eingriffe dürfen ausschließlich von qualifiziertem Servicepersonal ausgeführt werden.

• Die Nutzung des Geräts durch Kinder ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelnden Kenntnissen bzw. Erfahrungen ist zulässig, sofern sie beaufsichtigt werden oder in die sichere Nutzung des Geräts eingewiesen wurden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen. Die Reinigung und Pflege des Geräts durch Kinder istnur Unter Aufsicht zulässig. Das Stellrad gegen den Uhrzeigersinn bis zum Anschlag drehen. Das Klick-Geräusch zeigt an, dass das Gerät ausgeschaltet ist. Das Gerät muss so installiert werden, dass das Netzkabel und die Netzsteckdose leicht erreichbar sind. Die Netzsteckdose muss mit dem Gerätestecker kompatibel sein. Andernfalls den Netzstecker von einem zugelassenen Techniker austauschen lassen. Keine Verlängerungskabel und/oder Mehrfachstecker verwenden. Komponenten im Innenraum und eingefrorene Lebensmittel nicht mit nassen Händen berühren - Gefahr von Kälteverbrennungen! SICHERHEITSINFORMATIONENDE 43 Abb. 1 Abb. 2

Abb. 3 Bitte stellen Sie sicher, dass das Produkt nach seiner Außerbetriebnahme ordnungsgemäß entsorgt wird. Damit tragen Sie dazu bei, gesundheits- und umweltschädigende Auswirkungen zu verhindern, die eine nicht korrekte Entsorgung am Ende der Nutzungsdauer zur Folge haben könnte. Außerdem können bei korrekter Entsorgung wertvolle Rohstoffe recycelt werden! Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht im normalen Hausmüll entsorgt werden darf, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen. Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler. Trennen und Entsorgen des Netzkabels und Netzsteckers Um eine ordnungsgemäße Entsorgung zu gewährleisten, dürfen die Leitungen des Geräts nicht beschädigt werden, da sie das Kühlgas enthalten. Für die Entsorgung der Verpackung halten Sie sich bitte an die jeweils geltenden Lokalvorschriften. Elektro- und Elektronik-Altgeräte enthalten umweltschädigende Substanzen, aber auch Grundkomponenten, die wiederverwendet werden können. Daher ist es wichtig, Elektro- und Elektronik-Altgeräte spezifisch zu entsorgen, um alle schädlichen Substanzen zu entfernen und wiederverwendbare Teile zu recyceln. Verbraucher leisten einen wichtigen Beitrag zur Gewährleistung, dass Elektro- und Elektronik-Altgeräte nicht zu einem Umweltproblem werden. Halten Sie sich daher bitte an die folgenden Grundregeln: - Elektro- und Elektronik-Altgeräte dürfen nicht mit dem normalen Hausmüll entsorgt werden. - Elektro- und Elektronik-Altgeräte müssen bei zugelassenen Sammelstellen abgegeben werden, die von der Stadtverwaltung oder anderen zuständigen Stellen verwaltet werden. In vielen Ländern wird für die Entsorgung großer Elektro- und Elektronik-Altgeräte ein Abholservice angeboten. - Beim Kauf eines neuen Geräts wird das alte möglicherweise vom Händler zurückgenommen, der es kostenfrei entsorgt, sofern das neue Gerät von einem ähnlichen Typ ist und die gleiche Funktion erfüllt wie das Altgerät.

• Die Netzsteckdose muss nach den geltenden gesetzlichen Vorschriften geerdet sein.

• Die Netzsteckdose muss für die auf dem Typenschild angegebene Höchstspannung des Geräts geeignet sein.

• Die Netzspannung muss in dem auf dem Typenschild des Kühlschranks angegebenen Bereich liegen.

• Das Netzkabel darf nicht geknickt oder gequetscht werden.

• Das Netzkabel ist regelmäßig zu kontrollieren und darf nur von zugelassenem Servicepersonal ausgewechselt werden.

• Der Hersteller weist jede Haftung zurück, wenn die genannten Sicherheitsregeln nicht beachtet werden. Die im Inneren des Kühlschranks befindliche Verpackung entfernen und den Innenraum mit Wasser und Natron oder einem neutralen Reinigungsmittel reinigen. Nach der Installation den Kühlschrank nicht sofort befüllen, sondern 2 bis 3 Stunden warten, damit die Kühl- und Gefrierfächer ihre normale Betriebstemperatur erreichen. Nach einer Trennung der Spannungsversorgung mindestens 5 Minuten warten, bevor der Die Kühl/Gefrierkombination neu gestartet wird. Anschließend ist das Gerät betriebsbereit.

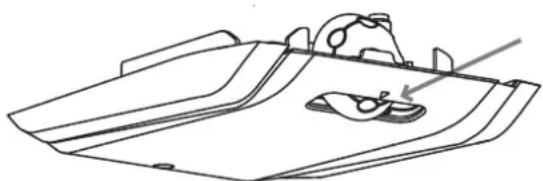

• Der Thermostat befindet sich im Inneren des Kühlraums (Abb. 1). Den Stellring des Thermostats über die Position "0" hinaus drehen. Beim Öffnen der Kühlschranktür schaltet sich die Innenbeleuchtung ein. Wird der Stellring auf "0" gestellt, schaltet sich das Gerät aus.

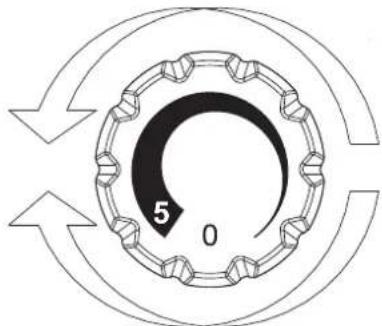

• Die Temperatureinstellung beider Fächer erfolgt durch Drehen des Stellrings (Abb. 2). Die gewünschte Position einstellen:

• Um für das Kühl- und Gefrierfach eine geringere Temperatur einzustellen, den Stellring in Richtung der 5 drehen.

• Um für das Kühl- und Gefrierfach eine höhere Temperatur einzustellen, den Stellring in Richtung der 0 drehen. Der Lüfter ist standardmäßig ausgeschaltet. Zum Einschalten des Lüfters den Schalter betätigen (Abb. 3). Zur Optimierung des Energieverbrauchs wird empfohlen, den Lüfter nur einzuschalten, wenn die Umgebungstemperatur 28 bis 30°C überschreitet. WARNUNGEN:

• Das Gerät nicht in einer Umgebung mit dampfhaltiger oder feuchter Atmosphäre installieren, da dies die Dämmung beeinträchtigt und zu Lecks führen kann. Außerdem könnte sich an der Außenfläche des Geräts Kondenswasser ablagern.

• Das Gerät nicht im Freien, in der Nähe von Hitzequellen aufstellen und keiner direkten Sonneneinstrahlung aussetzen. Innerhalb der folgenden Umgebungstemperaturbereiche ist ein korrekter Betrieb des Geräts gewährleistet: +10 +32 °C bei Klimaklasse SN +16 +32 °C bei Klimaklasse N +16 +38 °C bei Klimaklasse ST +16 +43 °C bei Klimaklasse T (siehe Typenschild des Produkts)

• Keine mit Wasser gefüllten Behälter auf das Gerät stellen.

• Nach der endgültigen Installation mindestens 3 Stunden warten, bevor das Gerät in Betrieb genommen wird. Nach der Lieferung das Gerät vertikal aufstellen und mindestens 2 - 3 Stunden warten, bevor es an das Spannungsnetz angeschlossen wird Bevor der Netzstecker an die Netzsteckdose angeschlossen wird, ist Folgendes sicherzustellen: Die Komponenten dieses Geräts, die dazu bestimmt sind, mit Lebensmitteln in Berührung zu kommen, sind mit den Vorgaben der Verordnung (EG) Nr. 1935/2004 konform. Das Gerät ist mit den EU-Richtlinien 2004/108/EG, 2006/95/EG und allen nachfolgenden Änderungen konform. Entsorgung des Altgeräts Konformität Vor der Inbetriebnahme Ein- und Ausschalten (Modelle ohne Display) Temperatureinstellung (Modelle ohne Display) Kühlfachlüfter (sofern vorgesehen) BETRIEB Elektrischer Anschluss INSTALLATIONDE 44 Abb. 5Abb. 6

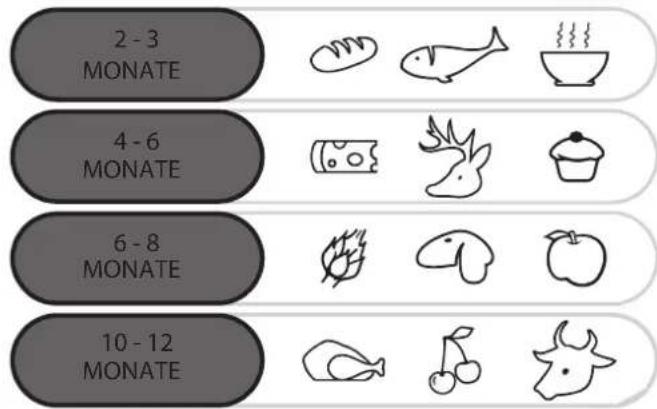

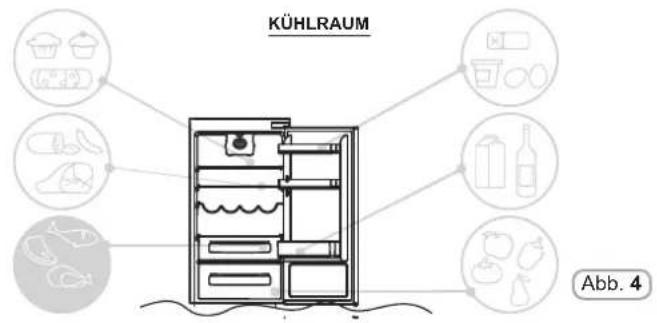

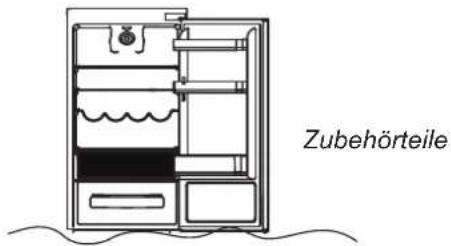

KÜHLRAUMAbb. 4 Zubehörteile KONSERVIERUNG Kühlraum Gefrierfach Praktische Hinweise

• Damit Aroma, Gehalt und Frische der Speisen bestmöglich erhalten bleiben, sollten sie wie in Abbildung 6 ersichtlich im Kühlraum untergebracht werden. Die Speisen sollten in Alu- oder Kunststofffolie oder in entsprechenden Behältnissen mit Deckel verpackt sein, um Kreuzkontaminationen zu vermeiden. Obst und Gemüse
• Um bei Obst und Gemüse die Abgabe von Feuchtigkeit zu reduzieren, diese Produkte in Kunststoffbehältern, Frischhaltefolie oder Plastiktüten im Obst- und Gemüsefach verwahren. Auf diese Weise bleiben sie länger haltbar.Die nachstehende Tabelle veranschaulicht, wie lange verschiedene Produkte im Gefrierfach aufbewahrt werden könnenDas Einfrieren von Lebensmitteln ist nur im Gefrierfach möglich HINWEIS: Wenn der Kühlschrank zu voll ist oder die Tür häufig geöffnet wird, ist es normal, dass die Anzeige nicht OK anzeigt. Bitte warten Sie mindestens 10 Stunden, bevor Sie den Stellring auf eine höhere Kühlleistung stellen. Frischezone im Kühlraum (nicht bei allen Modellen vorhanden)Die in der Abbildung hervorgehobene Zone wird für die Aufbewahrung von Fleisch, Fisch, Geflügel usw. empfohlen. Lagern Sie hier kein Obst und Gemüse, da diese Produkte gefrieren könnten. Temperaturanzeige im kältesten Bereich (nicht bei allen Modellen vorhanden)Bei einigen Modellen ist der kälteste Bereich des Kühlraums mit einer Temperaturanzeige ausgestattet, anhand der Sie die Durchschnittstemperatur überwachen können.Dieses Symbol zeigt den kältesten Bereich des Kühlraums an (Abb. 5).Die Lebensmittel gleichmäßig auf den Ablagen verteilen, damit eine angemessene Belüftung gewährleistet wird.• Vermeiden Sie die Berührung der Speisen mit der Rückwand des Kühlraums.• Stellen Sie keine warmen Speisen in den Kühlschrank, da dies die Haltbarkeit der anderen Lebensmittel beeinträchtigen könnte und den Stromverbrauch erhöht.• Überflüssige Verpackungen von Produkten entfernen, bevor sie im Kühlschrank verwahrt werden.• Geschirr und Behälter nicht ungespült in den Kühlschrank stellen.• Keine Lebensmittel vor das Kaltluftgebläse stellen.• Die Glasablage über dem Gemüsefach nicht komplett bedecken, um eine korrekte Belüftung zu gewährleisten.• Keine Flaschen in das Gefrierfach legen, da sie platzen können, wenn sie gefrieren.• Bei längerem Stromausfall die Tür geschlossen halten, damit die Lebensmittel so lange wie möglich kühl gehalten werden.• Die Installation des Geräts in einer zu warmen oder zu feuchten Umgebung, häufiges Öffnen der Tür und das Verwahren großer Mengen von Gemüse kann zur Bildung von Kondenswasser führen und beeinträchtigt die Kühlleistung des Geräts.• Das häufige und zu lange Öffnen der Türen führt zu einem höheren Stromverbrauch.Die Temperaturanzeige prüfen, die Anzeige OK muss deutlich erkennbar sein (Abb. 6). Ist die Anzeige nicht sichtbar, bedeutet dies, dass die Temperatur zu hoch ist:In diesem Fall die Kühlleistung erhöhen und ca. 10 Stunden warten.Die Anzeige erneut prüfen und bei Bedarf die Temperatur erneut einstellen.DE 45 Abtauen des Kühlraums Abb. 7

• Die Lebensmittel müssen frisch sein.

• Lebensmittel in kleinen Portionen einfrieren, um den Vorgang zu beschleunigen. Niemals die auf dem Typenschild angegebene, zulässige Höchstmenge überschreiten.

• Während des Einfrierens die Tür des Gefrierfachs nicht öffnen.

• Die Lebensmittel müssen luftdicht verschlossen aufbewahrt werden.

• Einzufrierende Lebensmittel von bereits eingefrorenen trennen.

• Gefriertüten und Behälter etikettieren und eine Bestandsliste der eingefrorenen Lebensmittel führen.

• Nach dem Auftauen Lebensmittel nicht erneut einfrieren und sofort verzehren. HINWEIS:

• MODELLE OHNE DISPLAY In der Regel ist es nicht erforderlich, die Position des Stellrings zu verändern. Nur, wenn der Kühlschrankinhalt zu kalt wird, empfiehlt es sich, den Stellring leicht in Richtung "0" zu drehen (Abb. 7). Nachdem die Lebensmittel eingefroren sind, den Stellring wieder in seine Ausgangsposition zurückdrehen. Auf dem Typenschild ist die Höchstmenge von Lebensmitteln angegeben, die eingefroren werden kann (siehe Abb. 8). Der Kühlraum dieses Produkts taut sich automatisch ab. Etwas Reif oder kleine Wassertropfen an der Rückwand des Kühlraums sind normal. Stellen Sie sicher, dass der Wasserabfluss immer sauber ist und dass die Lebensmittel nicht die Innenwände berühren. Das Gefrierfach sollte abgetaut werden, wenn sich im Inneren eine Eisschicht von mehr als 3 mm gebildet hat. HINWEIS: Hier befindet sich das Typenschild mit allen Daten, die Sie im Fall eines Defekts dem Kundenservice mitteilen müssen. Wichtig: Wenn die Umgebungstemperatur hoch ist, arbeitet das Gerät im Dauerbetrieb. Dies kann zu einer stärkeren Reifbildung an den Innenwänden des Kühlraums führen. In diesem Fall die Kühlleistung etwas verringern (Stellring auf Position 1 oder 2). Während des Normalbetriebs wird der Kühlraum automatisch abgetaut. Die Wassertropfen und der Reif an der Rückwand (je nach Funktionsweise) müssen nicht entfernt werden. Das Wasser wird durch die Abflussöffnung an der Rückwand abgeleitet und wird durch die Wärme des Kompressors verdampft.

• Den Abfluss (Abb. 8) im Kühlraum frei halten, damit sich kein Wasser ansammelt. (Abb. 8). Abb. 8DE 46 Abb. 9

Abtauen des Gefrierfachs (Modelle mit statischer Kühlung ohne NO-FROST-Technologie) Abtauen des Gefrierfachs (Modelle mit NO-FROST-Technologie)

WARTUNG UND REINIGUNG

Beleuchtung Reinigung Wenn die Eisschicht an den Innenwänden des Gefrierfachs dicker als 3 mm ist, sollte das Gefrierfach abgetaut werden, da andernfalls der Energieverbrauch steigt.

1) Den Stellring auf Position "0" stellen (Abb .9).

2) Das Netzkabel abziehen.

3) Eingefrorene Lebensmittel herausnehmen und vorübergehend an

einem kühlen Ort lagern.

4) Die Gefrierschrankttür offen lassen, um das Abtauen zu

5) Das Wasser vom Boden des Gefrierfachs aufnehmen.

6) Das Gefrierfach abtrocknen.

7) Das Netzkabel wieder anschließen und die gewünschten Werte

8) Einige Minuten warten und die gefrorenen Lebensmittel wieder

hineinlegen. WARNUNG: Auf keinen Fall offene Flammen oder elektrische Geräte wie Heizelemente oder Dampfstrahlreiniger sowie keine Kerzen, Öllampen oder Ähnliches verwenden, um den Abtauvorgang zu beschleunigen.

• Wenn sich an den Innenwänden eine Eisschicht bildet, diese nicht mit einem Messer oder sonstigen scharfen Gegenständen abkratzen. Dabei könnte der Kühlkreislauf beschädigt werden, das austretende Kältemittel kann sich entzünden und reizt die Augen. Das Abtauen erfolgt automatisch. LED-Beleuchtung Das Gerät ist mit LED-Beleuchtung ausgestattet. Für den Ersatz wenden Sie sich bitte an den technischen Kundendienst. LED-Lampen haben im Vergleich zu herkömmlichen Leuchtmitteln eine längere Lebensdauer und sind umweltfreundlicher. HINWEIS:

• Vor jedem Eingriff den Netzstecker aus der Netzsteckdose ziehen, um die Stromschlaggefahr ausschließen zu können.

• Niemals Wasser direkt auf die Außen- oder Innenflächen des Kühlschranks gießen. Dies verursacht Oxidation und beschädigt die elektrische Isolation. WICHTIG: Um zu verhindern, dass sich an den Innenseiten und Kunststoffteilen Risse bilden, beachten Sie bitte folgende Hinweise:

• Ölrückstände von Lebensmitteln von den Kunststoffteilen stets abwischen.

• Zum Reinigen aller Teile der Innen- und Außenflächen sowie der Dichtungen ein Tuch mit warmem Wasser und Natron oder einem neutralen Reinigungsmittel verwenden. Keine Lösungsmittel, Ammoniak, Bleichmittel oder Scheuermittel verwenden.

• Zubehörteile wie z. B. die Ablagen und Einsätze aus dem Kühlraum und der Kühlschranktür herausnehmen und in heißem Seifenwasser reinigen. Abtropfen lassen und abtrocknen.

• Die Rückseite des Geräts zieht Staub an. Dieser kann mit einem Staubsauger entfernt werden, nachdem das Gerät ausgeschaltet und der Netzstecker abgezogen wurde. Ohne Staub ist eine höhere Energieeffizienz gewährleistet. Tipps zum Energiesparen:

• Das Gerät entfernt von Hitzequellen, vor Sonneneinstrahlung geschützt und in einem gut belüfteten Raum aufstellen.

• Keine warmen Speisen in den Kühlschrank stellen. Dies erhöht die Innentemperatur und der Kompressor arbeitet im Dauerbetrieb.

• Den Kühlschrank nicht übermäßig füllen, um eine korrekte Belüftung zu gewährleisten.

• Wenn sich eine Eisschicht bildet, das Gerät abtauen (siehe Abschnitt ABTAUEN), um die Kälteabgabe zu erleichtern.

• Bei Stromausfall die Tür möglichst geschlossen halten.

• Die Türen so selten wie möglich öffnen und nicht zu lange offen halten.

• Den Thermostat nicht auf eine übermäßig geringe Temperatur einstellen.

• Staubablagerungen von der Geräterückseite (siehe Abschnitt REINIGUNG). Während des Betriebs verursacht der Kühlschrank einige völlig normale Geräusche, zum Beispiel:

• BRUMMEN: Der Kompressor ist in Funktion.

• RUMPELN, RASCHELN und RAUSCHEN: Bewegung des Kältemittels in den Leitungen

• TICKEN und KLICKEN: der Kompressor stoppt. Einfache Maßnahmen, um Geräusche und Vibrationen zu reduzieren:

• Geräusche entstehen, wenn sich Behälter im Inneren berühren: Vermeiden Sie den Kontakt zwischen Dosen und Glasbehältern.

• Vibration von Fächern, Einsätzen und Ablagen: Prüfen, ob das Zubehör korrekt und fest eingesetzt ist. HINWEIS: Das Kältemittel generiert auch Geräusche, wenn der Kompressor ausgeschaltet ist. Dies ist normal und stellt keinen Defekt dar. Wenn Sie im Inneren des Geräts ein Klicken hören, ist dies ebenfalls normal. Das Geräusch wird durch die Expansion der verschiedenen Materialien verursacht. Die Gerätetüren können beidseitig montiert werden, um sie je nach Bedarf nach rechts oder links zu öffnen. HINWEIS:

• Das Umkehren der Öffnungsrichtung darf nur von qualifiziertem Servicepersonal ausgeführt werden.

• Das Umkehren der Öffnungsrichtung ist von der Garantie ausgeschlossen.DE 47

ABMESSUNGEN UND EINBAUÖFFNUNG

Die Deckplatte und das Scharnier mit einem Schraubendreher lösen und abnehmen. Die obere Tür abnehmen. Das Scharnier in der Mitte und den darunter befindlichen Befestigungsstift abnehmen. Das untere Scharnier rechts und die Kunststoffkappen links abnehmen und diese an der anderen Seite anbringen. Das Scharnier für die linke Seite und die entsprechende Abdeckung unten links anbringen. Die Türen und Scharniere von unten nach oben (s. 1-4 in der Abb.) montieren

Die untere Tür abnehmen.DE 48

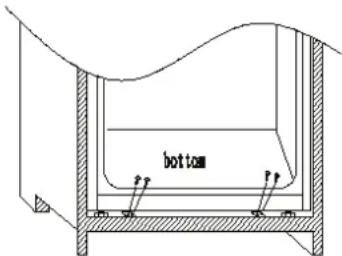

Das Gerät in den Korpus stellen, sodass an der Seite der Scharniere 3 bis 5 mm Freiraum bleiben Die korrekte Ausrichtung der Gerätetür zur Korpusfront prüfen und die Oberseite des Geräts am Korpus festschrauben. Den Geräteboden festschrauben. Mit einem Kreuzschlitzschraubendreher den Befestigungsstift unter dem rechten mittleren Scharnier lösen und so ausrichten, dass er an die rechte Korpuswand geschraubt werden kann. Die Dichtung des Geräts anbringen und bei Bedarf überstehende Teile abschneiden. Die Bodenele- mente mit den Kunststoffabdeckungen befestigen.DE 49

UNTERBRECHUNG DES BETRIEBS

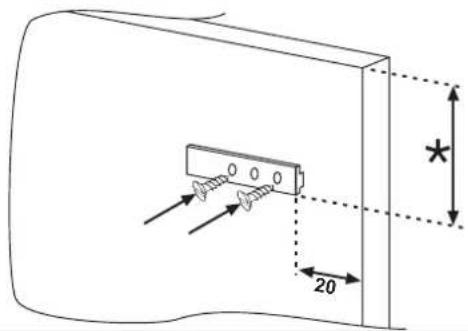

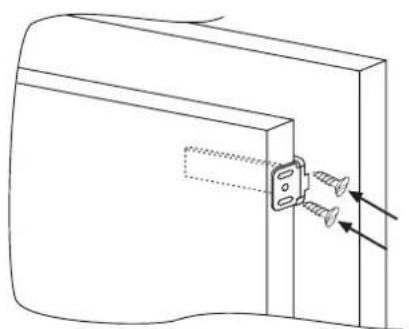

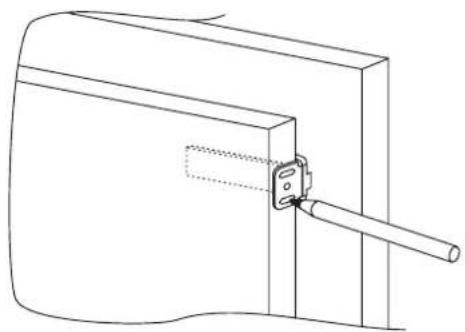

KORPUSFRONTEN Das Gerät ist mit Befestigungselementen ausgestattet, mit denen die Türen an den Korpusfronten fixiert werden können (Schleppscharnier). Die Schleppschiene an der Innenseite der Korpusfront in der benötigten Höhe und in einem Abstand von ca. 20 mm vom Außenrand der Tür anbringen. Beide Türen (Gerät und Korpusfront) öffnen. Den Mitnehmer in die Schiene und dann an die Kühlschranktür anlegen. Die Befestigungspunkte für die Schrauben markieren und mit einer Bohrspitze von 2,5 mm anbohren. Die Gerätetür mit der Korpusfront verbinden und die Schlitze des Mitnehmers zur Ausrichtung verwenden. Nachdem das Gerät eingebaut wurde, die Rückseite des Korpus an die Wand schieben, damit der Kompressor geschützt ist. Für den korrekten Betrieb des Geräts muss eine ausreichende Luftzirkulation gewährleistet sein, damit der Kompressor an der Geräterückseite abkühlen kann. Aus diesem Grund muss der Einbaukorpus an der Rückseite mit einer Aussparung an der Rückseite, deren Öffnung nach oben nicht verschlossen sein darf, sowie im Unteren Bereich mit einer weiteren Öffnung versehen sein, die mit einem Lüftungsgitter bedeckt wird. Wenn das Gerät für längere Zeit nicht benutzt wird:

1) Das Gerät ausschalten (siehe Abschnitt Betrieb).

2) Den Netzstecker aus der Steckdose ziehen oder die

Sicherheitsvorrichtung entfernen.

3) Das Gerät reinigen.

4) Die Türen des Geräts offen lassen.

HINWEISE FÜR DEN KORREKTEN

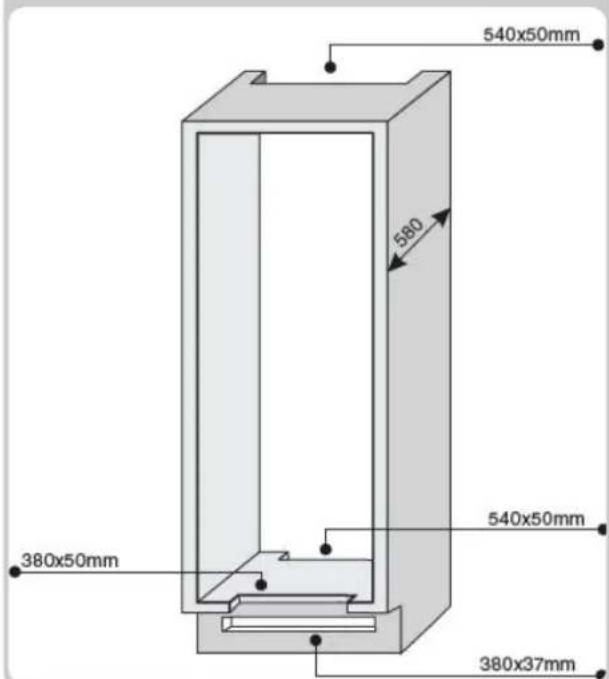

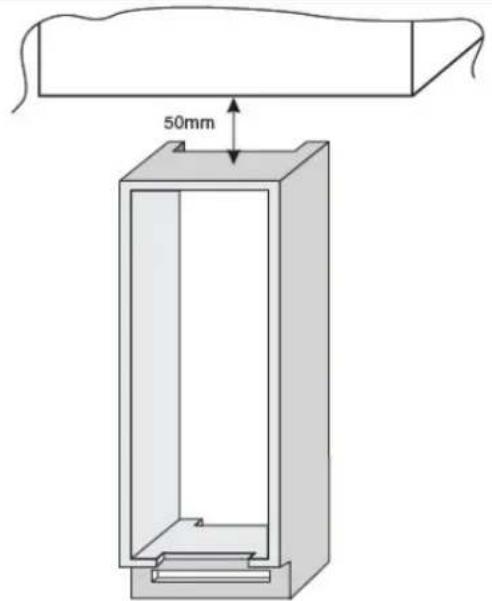

BETRIEB Maße der Schrankausschnitte Erforderlicher Freiraum zwischen Gerät und Raumdecke.• Gerätemodell

• Seriennummer DE 50 FEHLERBEHEBUNG

URSACHESTÖRUNG BEHEBUNG

Die Kühlraumbeleuchtung schaltet sich nicht ein. Kühl- und Gefrierschrank kühlen nicht ausreichend. Die Lebensmittel im Kühlraum gefrieren.

• Türschalter blockiert.

• Türen nicht geschlossen.

• Türen werden zu oft geöffnet.

• Falsche Temperatureinstellung.

• Kühl- und Gefrierschrank zu voll.

• Umgebungstemperatur zu niedrig.

• Netzkabel nicht korrekt angeschlossen.

• Prüfen, ob das Gerät ausgeschaltet ist (siehe Abschnitt Temperatureinstellung).

• Prüfen, ob Netzspannung vorhanden ist.

• Auf korrekte Funktion prüfen. Eingefrorene Lebensmittel tauen auf. • Umgebungstemperaturbereich unterhalb der Klimaklasse des Produkts, der Kompressor arbeitet nur selten.

• Gefrierschranktür nicht geschlossen.

• Das Gerät in einen wärmeren Raum stellen oder den Raum heizen.

• Sicherstellen, dass die Tür geschlossen ist und die Dichtung korrekt abdichtet. Der Motor läuft ununterbrochen. • Türen nicht geschlossen.

• Türen werden zu oft geöffnet.

• Umgebungstemperatur sehr hoch.

• Eisschicht im Inneren über 3 mm.

• Sicherstellen, dass die Türen geschlossen sind und die Dichtungen korrekt abdichten.

• Für eine Weile unnötiges Öffnen der Türen vermeiden.

• Prüfen, ob die Umgebungstemperatur den Angaben auf dem Typenschild entspricht (siehe Abschnitt Installation).

• Am Display / Thermostat eine höhere Temperatur einstellen.

• Das Gerät abtauen (siehe Abschnitt Abtauen). Wasser im Gemüsefach. • Unzureichende Luftzirkulation.

• Obst und Gemüse zu feucht.

• Sicherstellen, dass sich auf der Glasablage über dem Gemüsefach keine Produkte befinden, die die Luftzirkulation behindern.

• Das Obst und Gemüse in Frischhaltefolie, Plastiktüten oder Behältern aufbewahren. Tropfen oder Wasser an der hinteren Innenwand.

• Normaler Kühlschrankbetrieb. • Kein Defekt (siehe Abschnitt Abtauen). Boden des Kühlraums ist nass oder es sind Tropfen darauf. Abflussleitung verstopft.

• Die Abflussleitung mit einem Stäbchen o.ä. öffnen, damit das Wasser abfließen kann.

• Falsche Temperatureinstellung.

• Lebensmittel berühren die Rückwand.

• Beim Einfrieren größerer Mengen frischer Lebensmittel sinkt die Temperatur im Kühlraum.

• Die Temperatureinstellung prüfen (siehe Abschnitt Temperatureinstellung) und, sofern möglich, die Kühlleistung verringern.

• Die Lebensmittel so positionieren, dass sie die Rückwand nicht berühren.

• Die zulässige Höchstmenge von Gefriergut nicht überschreiten (siehe Abschnitt Einfrieren). WLAN Anzeige blinkt (3 s ein - 1 s aus).

• Router ausgeschaltet.

• Gerät zurücksetzen (siehe Abschnitt WLAN).

• Sicherstellen, dass die Tür schließt und die Dichtung korrekt abdichtet.

• Für eine Weile das unnötige Öffnen der Türen vermeiden.

• Die Temperatureinstellung prüfen und, sofern möglich, stärker kühlen (siehe Abschnitt Tempera- tureinstellung).

• Abwarten, bis sich die Temperatur im Kühl- oder Gefrierfach stabilisiert hat.

• Prüfen, ob die Umgebungstemperatur den Angaben auf dem Typenschild entspricht (siehe Abschnitt Installation).

• Netzkabel nicht korrekt angeschlossen.

• Prüfen, ob das Gerät ausgeschaltet ist (siehe Abschnitt Temperatureinstellung).

• Prüfen, ob Spannung vorhanden ist. SOLLTE DAS PROBLEM WEITER BESTEHEN, WENDEN SIE SICH BITTE AN DEN KUNDENSERVICE, BESCHREIBEN SIE DIE STÖRUNG KURZ UND GEBEN SIE DIE DATEN DES TYPENSCHILDS IM INNEREN DES KÜHLRAUMS AN.PT CONTEÚDOS PT 51
