10031452 - Ventilator Klarstein - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Klarstein
Modell	10031452 (auch 10031451, 10031532)
Stromversorgung	220-240 V ~ 50 Hz
Leistung	50 W
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Oszillationsfunktion	Ja, Aktivierung über Taste SWING
Timer	Ja, einstellbar von 0,5 bis 7,5 Stunden
Fernbedienung	Ja, mit Batterien 2x AAA (nicht enthalten)
Schutzgitter	Ja, vorne und hinten
Höhenverstellbar	Ja, Teleskoprohr
Luftstromrichtung	Neigbar nach oben oder unten
Reinigung	Mit einem feuchten Tuch, ohne aggressive Reinigungsmittel
Sicherheit	Nicht in der Nähe von Wasser verwenden, vor Reinigung Netzstecker ziehen
Verwendung	Nur für den Haushalt
Batterien für Fernbedienung	2x AAA (nicht im Lieferumfang enthalten)
Hersteller	Chal-Tec GmbH, Berlin, Deutschland
Zertifizierungen	CE (2014/30/EU, 2014/35/EU, 2011/65/EU)

Häufig gestellte Fragen - 10031452 Klarstein

Wie montiere ich den Ventilator?

Beginnen Sie mit dem Zusammenbau des Sockels, indem Sie das äußere Rohr mit der Schraube am Standfuß befestigen. Stecken Sie das innere Rohr in das äußere Rohr und befestigen Sie das Motorgehäuse. Installieren Sie dann das hintere Schutzgitter, die Flügel und das vordere Schutzgitter gemäß den Anweisungen im Handbuch. Ziehen Sie die Muttern und Schrauben an, ohne zu stark zu drücken.

Wie verwende ich die Fernbedienung?

Die Fernbedienung hat die gleichen Tasten wie das Bedienfeld. Stellen Sie sicher, dass Sie zwei AAA-Batterien (nicht enthalten) richtig herum einlegen. Mischen Sie keine Batterietypen und ersetzen Sie sie alle gleichzeitig.

Wie stelle ich den Timer ein?

Drücken Sie die TIMER-Taste mehrmals, um eine Dauer von 0,5 bis 7,5 Stunden auszuwählen. Die Dauer wird durch die Leuchtanzeigen angezeigt. Der Ventilator stoppt automatisch am Ende der programmierten Zeit.

Wie reinige ich den Ventilator?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein feuchtes Tuch mit mildem Spülmittel, um die Gitter und Flügel zu reinigen. Lassen Sie kein Wasser in den Motor eindringen. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Was tun, wenn der Ventilator nicht angeht?

Überprüfen Sie, ob das Gerät an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Fachmann für Reparaturen.

Kann ich den Ventilator im Badezimmer verwenden?

Nein, der Ventilator ist nicht für den Einsatz in der Nähe von Wasser oder in feuchten Räumen ausgelegt. Er darf nicht Regen oder Spritzwasser ausgesetzt werden.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie den Höhenverstellring am inneren Rohr. Stellen Sie die gewünschte Höhe ein und ziehen Sie den Ring wieder fest. Stellen Sie sicher, dass das Rohr sicher befestigt ist.

Wie lasse ich den Ventilator oszillieren?

Drücken Sie die SWING-Taste am Bedienfeld oder an der Fernbedienung. Die SWING-Anzeige leuchtet auf und der Ventilator beginnt sich seitlich zu drehen. Zum Stoppen drücken Sie die Taste erneut.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt und nicht leer sind. Ersetzen Sie die Batterien durch neue (2x AAA). Entfernen Sie alle Hindernisse zwischen Fernbedienung und Empfänger am Ventilator.

Wie ersetze ich die Batterien der Fernbedienung?

Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung. Legen Sie zwei AAA-Batterien unter Beachtung der Polarität (+ und -) ein. Schließen Sie das Fach. Mischen Sie keine alten und neuen Batterien.

BEDIENUNGSANLEITUNG 10031452 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßigen Gebrauch entstehen, übernehmen wir keine Haftung.

Technische Daten

Artikelnummer 10031451, 10031452, 10031532
Stromversorgung 220-240 V ~ 50 Hz
Leistung 50 W

Sicherheitshinweise

• Prufen Sie vor der Benutzung die Spannung auf der Geräteplakette. Schlieben Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
• Benutzen Sie das Gerät nicht mit einer zeitgesteuerten oder ferngesteuerten Steckdose.
• Kinder ab 8 Jahren, physisch und körperlich eingeschränkte Menschen sollen das Gerät nur benutzen, wenn sie vorher von einer für Sie verantwortlichen Aufsichtsperson ausfuhrlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden.
• Achten Sie darauf, dass Kinder nicht mit dem Gerät spielern.
• Lassen sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Reparaturen dürfen nur von Fachpersonal ausgeführrt werden und sind erforderlich, wenn das Gerät beschädigt wurde, Netzkabel oder Stecker beschädigt sind, Flüssigkeiten darauf ausgelaufen oder Objekte darauf gefallen sind, wenn das Gerät Nasse oder Feuchtigkeit ausgesetzt oder fallen gelassen wurde oder nicht ordnungsgemäß Funktioniert.
• Setzen Sie das Gerät und das Netzkabel nicht Regen oder anderen Flüssigkeiten aus. Tauchen Sie das Gerät, das nettkabel und den Stecker niemals in Wasser oder andere Flüssigkeiten und stellen Sie es nicht in die Höhe von Wannen oder Schwimmbadern.
• Stellen Sie das Gerät nicht in die Höhe von Wärmequellen, in direktes Sonnenlicht, an Orte an denen Erschüttungen auftreten oder an Orte, die schlecht beluftet sind. Stellen Sie das Gerät nicht auf einen unebenen Untergrund.
• Ziehen Sie immer den Stecker, bevor Sie das Gerät Zusammenbauen, Auseinanderbauen oder reinigen. Bauen Sie den Ventilator zuerst komplett zusammen, bevor Sie ihn benutzen.
• Berühren Sie während des Betriebs keine beweglichen Teile und stecken Sie keine Objekte durch das Schutzgitter.
• Decken Sie den Ventilator nicht ab, damit er sich nicht überhitzt oder kaputt besteht.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Stellen Sie das Gerät auf einen stabilen Untergrund, damit es nicht umkippt.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einerählich qualifizierten Person ersetzt werden.

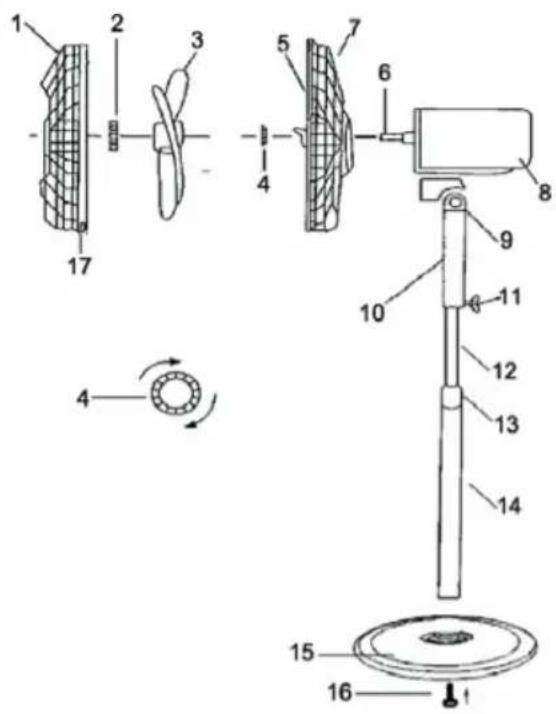

Geräteübersicht

1 Vorderes Gitter
2 Ventilatorkappe
3 Lüfterflügel
4 Befestigungsmutter
5 Hinteres Gitter
6 Motorspindel
7Griff
8 Motorgehause
9 Feststellschraube
10 Schalter
11 Einstellschraube
12 Inneres Rohr
13 Hohenverstellbund
14Außenrohr
15 Stander
16 Schraube

Zusammenbau

Basis zusammenbauen

Lösen Sie die Schraube (16), die unter am Außenrohr (14) befestigt ist. Schieben Sie das Innenrohr (12) in das Außenrohr und befestigen Sie die Rohre mit der Schraube an der Basis. Setzen Sie das Motorgnahme (8) auf das Innenrohr und befestigen Sie es mit den mitgelieferten Schrauben. Versichern Sie sich, dass der Motor fest auf dem Innenrohr sitzt.

Ventilator und Gitter anbringen

1. Entfernen Sie die Mutter von der Vorderseite des Motors, indem Sie sie gegen den Uhrzeigersinn drehen.
2. Setzen Sie das wichtere Gitter vorne an den Motor. Der Griff sollte nach oben zeigen, so dass die Befestigungszapfen am Motorgehäuse in die Lächer des Gitters greifen.
3. Drehen Sie die Befestigungsmutter im Uhrzeitigersinn fest. Ziehen Sie sie aber nicht zu fest an.
4. Schieben Sie den Lüfterflügel auf die Motorspindel undrichten Sie den Schlitz an der Rückseite des Flügels an der Spindel aus.
5. Drehen Sie die Ventilatorkappe gegen den Uhrzeigersinn fest.
6. Richten Sie das vordere Gitter am hinteren Gitter aus, so dass die Licher zum Verschrauben übereinander liegen. Schieber den Sie eine Schraube durch das Loch und schrauben Sie sie mit einer Mutter fest. Ziehen Sie sie noch nicht komplett an.
7. Schlieben Sie die Sicherungsklammern und achten Sie darauf, dass sie korrekt auf dem Gitterrand sitzen.
8. Ziehen Sie dann die Mutter und die Schraube am Gitter vollständig fest.

Inbetriebnahme und Bedienung

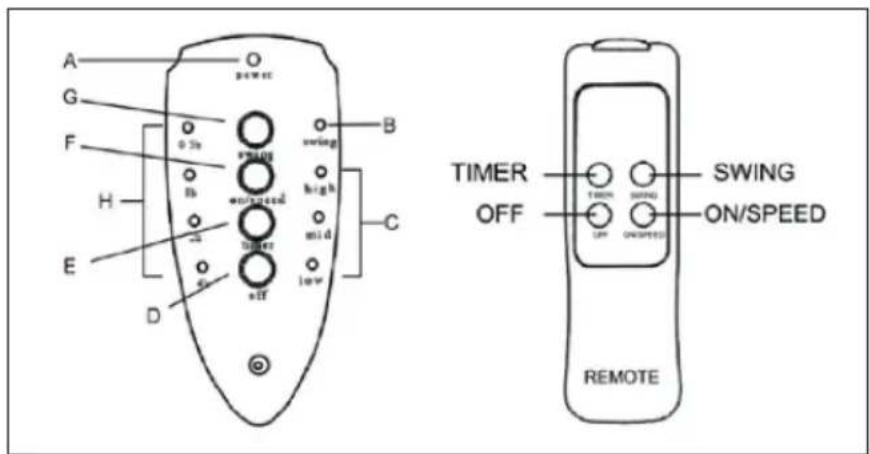

Bedienfeld und Fernbedienung

A Betriebsanzeige
B SWING-Kontrolleuche
C Geschwindigkeitsanzeige

Hoch (high)

Mittel (mid)

Niedrig (low)

D AUS-Taste (OFF)
E TIMER-Taste
F EIN (ON) und

Geschwindigkeit (SPEED)

G SWING-Taste
H TIMER-Anzeige

0.5h/1h/2h/4h

Inbetriebnahme und Bedienung

1. Schlieben Sie das Gerät an eine Steckdose an. Die Betriebsanzeige (A) gehn.
2. Schalten Sie das Gerä ein, indem Sie die Taste ON/SPEED (F) am Bedienfeld drücken. Der Lüfter beginnnt mit niedriger Geschwindigkeit zu laufen. Die Geschwindigkeitsanzeige (C) leuchtet.
3. Um die Geschwindigkeit zu ändern, drücken Sie mehrmals die Taste ON/SPEED (F). Die Geschwindigkeit ändert sich mit jedem Tastendruck. Die entsprechende Anzeige (C) leuchtet auf.
4. Damit der Lüfterhin- und herschwingt, drücken Sie die Taste SWING (G). Die SWING-Kontrollleuchte (B) goes an und der Lüfter beginnnt hin- und herzuschwingen. Um die Schwingung zu stoppen, drücken Sie erneut die SWING-Taste (G).
5. Der Ventilator verfügt über einen Timer. Nachdem Sie das Geräteingeschaltet haben, drücken Sie die Taste TIMER (E) und der Lüfter lauft so lange, wie Sie es eingestellt haben. Drücken Sie dazu mehrmals die TIMER-Taste und die Zeit ändert sich mit jedem Tastendruck. Die Kontrollleuchten (H) leuchten auf. Nach Ablauf der eingestellten Zeit schaltet sich der Ventilator automatisch ab. Der Timer kann von 0.5-7,5 Stunden eingestellt werden. Die Zeit ergibt sich aus der Summe der leuchtenden Kontrollleuchten (H).
6. Der Luftstrom kann durch Kippen des Motors nach oben oder unter gelenkt werden. Lösen Sie die Feststellschraube (9) und stellen Sie den Motor so ein, dass er in die gewünschte Richtung zeigt. Ziehen Sie die Schraube wieder fest.
7. Um den Lüfter auszuschalten, drücken Sie die Taste OFF (D).
8. Ziehen Sie immer den Stecker aus der Steckdose, wenn Sie das Gerät nicht mehr benutzen.

Hinweis zur Fernbedienung

Die Tasten auf der Fernbedienung haben dieselbe Funktion, wie die Tasten am Bedienfeld. Versichern Sie sich, dass Batterien richtig herum in die Fernbedienung eingelegt werden. Mischen Sie keine Batterietypen und tauschen Sie bei einem Batteriewechsel immer alle Batterien gleichzeitig aus. Achten Sie drauf die Batterien durch Batterien des selbst Typs (2xAAA) zu ersetzen.

Reinigung und Pflege

• Schalten Sie das Gerät aus undziehen Sie den Stecker,bevor Sie das Gerät zusammenbauen,auseinandernehmen oder reinigen.
• Halten Sie die Luftungsschlitze an der Rückseite des Geräts frei von Staub. Entfernen Sie Staub bei Bedarf mit einem Staubsauger. Öffnen Sie das Gerät nicht, umihn zu entfernen.
• Reinigen Sie die anderen Ventilatorteile mit einem milden Spülmittel und einem feuchten Lappen oder Schwamm. Achten Sie darauf, dass kein Wasser oder andere Flüssigkeiten in das Motorghäuse gelangen. Entfernen Sie den Seifenfilm sorgfältig mit einem in klarem Wasser ausgesplten Lappen.
• Verwenden Sie keine scharfen Reiniger, chemische Reinigungsmittel oder Lösungsmittel, da diese die Oberfläche des Ventilators beschädigen können.

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte)dürfen nicht mit dem normalen Haummüll entsorgt werden. Informieren Sie sich über die ortlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den ortlichen Regelungen und entsorgen Sie Altgeräte nicht über den Haummüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Das Produkt enthalt Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmull entsorgt werden)duren.itte informieren Sie sich uber die ortlichen Bestimmungen zu gesonderten Entsorgung von Batterien.Durch regelkonforme Entsorgung schutzen Si die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.

Konformitätserklarung

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2011/65/EU (RoHS)

206/2012/EU (ErP)
