BEDIENUNGSANLEITUNG RT280200 GAGGENAU

Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 23 Inhaltsverzeichnis Bedienungsanleitungen 4 Einleitung 4 Sicherheitshinweise und Warnungen 5 Einschalten und Temperaturwahl 6 Einfrieren 6 Variable Innentüre 7 Kühlraum 7 Flaschenauszug 7 Abtauen 8 Reinigung 8 Tips 9 Glühbirne ersetzen 9 Störungen 10 Garantie 11 Betriebsgeräusche 12 Einbau / Masse Einbau Siehe Montageanleitung in Einbaugarnitur Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 34 Sicherheitshinweise und Warnungen Lesen Sie bitte vor Inbetriebnahme des Ge- rätes die in der Bedienungsanleitung aufge- führten Informationen sorgfältig durch und bewahren Sie diese für Nachbenützer auf.

Die elektrische Sicherheit (Berührungs- schutz) ist durch den Einbau sicherzustel- len.

Benutzen Sie dieses Gerät nur für Haushalt- zwecke und wie es in der Bedienungs- anleitung beschrieben ist. ■ Haben Sie einen beschädigten Kühl- schrank erhalten, setzen Sie sich sofort mit Ihrem Lieferanten in Verbindung. ■ Reparaturen und andere Eingriffe dürfen nur von einem Servicemonteur durchge- führt werden. Verwenden Sie keine Ver- längerungskabel. ■ Beim Reinigen Stromzufuhr unterbre- chen: Stecker ausziehen oder Sicherung ausschalten. Ziehen Sie den Stecker nie an der Schnur oder mit nassen Händen aus der Steckdose. Greifen Sie immer den Stecker und ziehen Sie ihn gerade aus der Steckdose. ■ Hochprozentigen Alkohol nur dicht ver- schlossen und stehend lagern, ausser- dem keine explosiven Stoffe im Gerät lagern. Explosionsgefahr! ■ Dieses Gerät ist FCKW- und FKW-frei und enthält das umweltverträgliche Käl- temittel Isobutan (R600a) in geringen Mengen. ■ Bei der Handhabung des Gerätes muss darauf geachtet werden, dass der Kälte- kreislauf nicht beschädigt wird. Sollte der Kältekreislauf dennoch beschädigt wer- Sehr geehrte Kundin, sehr geehrter Kunde Sie sind im Besitze eines modernen und damit stromsparenden Kühlschrankes. Wir gratulieren Ihnen zu diesem Gerät! Der Kühlschrank entspricht den anerkann- ten Regeln der Technik sowie der EG Richtlinie 73/23/EWG (Niederspannungs- richtlinie) ist SEV geprüft nach EMV Richt- linie 89/336/EWG und entspricht der Richt- linie 96/57/EWG über Energieeffizienz. Entsorgung des Altgerätes Ausgediente Geräte sofort unbrauchbar machen (z.B. Anschlusskabel abschneiden). Bitte achten Sie darauf, dass die Rohrlei- tungen Ihres Kältegerätes bis zum Abtrans- port zu einer sachgerechten, umwelt- freundlichen Entsorgung nicht beschädigt werden. Für die Entsorgung der Altgeräte wenden Sie sich bitte an die zuständigen Stellen Ihrer Gemeinde. (Scharniere lösen und Türe entfernen, damit sich spielende Kinder nicht selbst einschliessen und in Lebensgefahr kommen.) Entsorgung der Verpackung Die verwendeten Verpackungsmaterialien sind wiederverwertbar. Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 45 den, so sind offenes Feuer und Zünd- quellen jeder Art zu vermeiden. Der Raum in dem das Gerät steht, ist für eini- ge Minuten zu lüften. ■ Ein Gerät mit beschädigtem Kreislauf darf nicht in Betrieb genommen werden. ■ Im eingebauten Zustand ist darauf zu achten, dass die Be- und Entlüftungsöff- nungen nicht abgedeckt oder zugestellt sind. ■ Zur Beschleunigung der Abtauung dür- fen keine anderen mechanischen oder sonstige künstliche Mittel als die emp- fohlenen benutzt werden. ■ Wird das Gerät zweckentfremdet, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für eventuelle Schä- den übernommen werden. In diesem Fall entfallen Garantie oder weitere Haf- tungsansprüche. ■ Wenn die Anschlussleitung dieses Gerä- tes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermei- den. ■ Warnung: Keine elektrischen Geräte in- nerhalb des Lebensmittellagerraumes be- treiben. Einschalten und Temperaturwahl (Bild

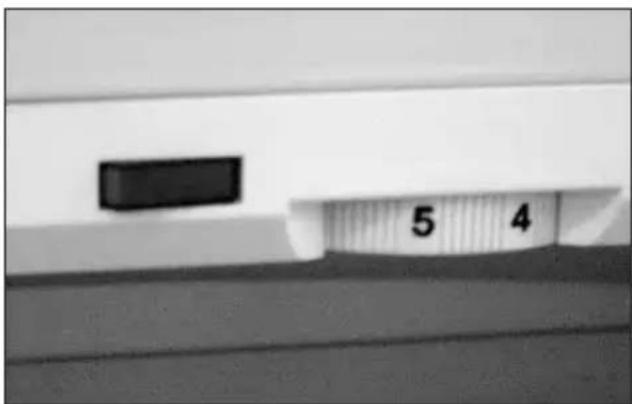

Mit dem Temperaturregler wird die Kühl- leistung eingestellt und der Kühlschrank ein- und ausgeschaltet. Wichtig Das Gerät ist für einen Betrieb bei Raum- temperaturen zwischen 10 – 38° C ausge- legt. Bei Raumtem peraturen ausserhalb dieses Bereiches ist das Einhalten der Innentemperaturen im Kühlraum und im Tiefkühlabteil nicht mehr gewährleistet. Normal: Stellung zwischen 5 – 7 Die Temperatur im Tiefkühlabteil bleibt mind. –18° C, wenn die Temperatur im Hauptkühlraum +5° C oder niedriger ist. Niedrige Umgebungstemperatur Bei Umgebungstemperaturen von unter +16° C kann durch Betätigung des roten Kippschalters (Schalterbeleuchtung «EIN») die Temperatur im Gefrierfach auf –18° C gehalten werden. Dies ist nötig, um gerin- ge Einschaltzeiten des Kompressors zu ver- längern. Bei Umgebungstemperaturen ab 16° C oder wärmer ist der Schalter in Nor- malstellung (Schalterbeleuchtung «AUS») zu belassen. Aus: Stellung 0 Kühlung und Beleuchtung sind ausgeschaltet. Bei längerem Nichtgebrauch beide Türen offen lassen, da sonst Geruchsbildung entstehen kann.

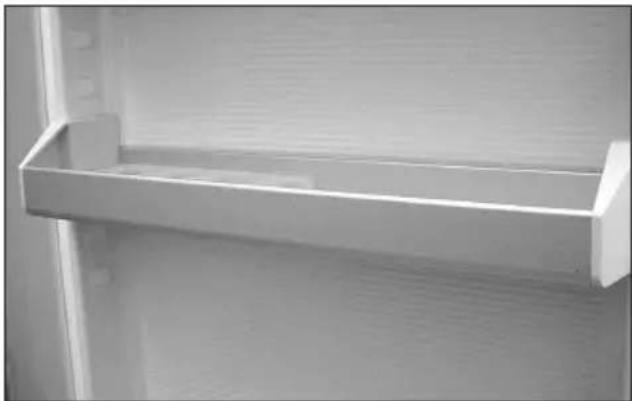

Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 56 Einfrieren ■ Nur frische Ware ist für das Einfrieren geeignet. ■ Zum Einfrieren der max. zul. Menge (→ siehe Typschild) unmittelbar vor dem Einlegen der einzufrierenden Ware die Schalterstellung von Normal um ca. 1/2 Position wärmer einstellen. (z.B. von Po- sition 6 auf 5.5) ■ Die einzufrierende Ware nebeneinander auf den Boden des Tiefkühlraumes legen um eine optimale Kälteübertragung zu erzielen. ■ nach 24 h die ursprüngliche Schalterstel- lung wieder einstellen. ■ Kleinere Mengen können an jeder Stelle des Tiefkühlraumes eingefroren werden. Hierzu reicht es, den Schalter auf Normal zu belassen. ■ Damit die Temperatur des bereits einge- lagerten Tiefkühlgutes nicht zu stark an- steigt, nur die max. zul. Menge (→ siehe Typschild) auf einmal einfrieren. Es ist vorteilhaft nur kleine Portionen abzu- packen. Die einzufrierende Ware darf be- reits eingelagertes Tiefkühlgut nicht berühren. ■ Aufgetautes Gefriergut darf nicht noch- mals eingefroren werden, weil Lebens- mittel verderben können. Variable Innentüre Die Einhängeschalen in der Innentüre sind leicht verstellbar und bieten Ihnen die Mög- lichkeit einer individuellen Einteilung. Verstellen der Einhängeschalen (Bild ;) und Flaschenhalter: zuerst nach oben drücken und herausziehen, gewünschte Höhe ein- stellen und in umgekehrter Reihenfolge ein- setzen. Beachten Sie, dass der Deckel zur obersten Einhängeschale nicht verstellbar ist.

Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 6Abtauen Der Kühlraum taut vollautomatisch ab. Dabei wird das Eis, welches sich an der Rückwand bildet, geschmolzen. Das Tau- wasser fliesst durch das Ablaufloch aus und verdunstet in der Auffangschale aus- serhalb des Kühlschrankes. Halten Sie den Sammelkanal und das Ablaufloch sauber, damit das Tauwasser ungehindert abfliessen kann. Ablaufloch mit dem beigelegten grünen Reiniger säu- bern durch senkrechtes Bewegen und dre- hen desselben. Das Gefrierabteil bei starker Eisbildung abtauen. Eine dicke Eisschicht verschlech- tert die Kälteabgabe an das Gefriergut. Tiefkühlgut während der Abtauzeit mög-

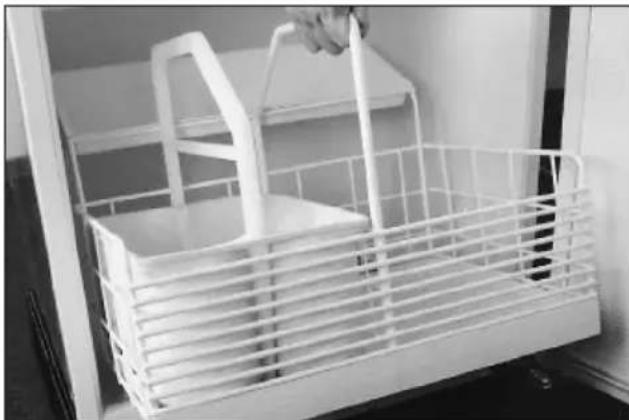

Kühlraum Die hinten eingehängten Glastablare lassen sich durch Anheben herausziehen und in umgekehrter Reihenfolge beliebig verstel- len bzw. wieder einsetzen (Bild =). Achten Sie darauf, dass die Kunststoff-Transport- sicherungen in der Rückwandschiene vor dem Verstellvorgang entfernt werden. Die Glastablare ober- und unterhalb der Gemüseschalen lassen sich durch das gleichzeitige Andrücken der beiden seitli- chen Halterungen nach oben schwenken und herausnehmen (Bild %). Zum Einsetzen wird dieses Glastablar hinten in die Füh- rung gestossen und vorne von oben gleich- zeitig in die beiden seitlichen Halterungen gedrückt. Flaschenauszug In dieser Zone mit ca. 4 – 5° C erhöhter Temperatur gegenüber dem Kühlraum blei- ben die Getränke in der richtigen, gesun- den Trinktemperatur von ca. +10° C. Korb herausnehmen: (Bild &) – Auszug bis zum Anschlag herausziehen. – Korb am Bedienungsbügel ruckartig nach oben ziehen. Korb einsetzen: (Bild () – Korb gegenüber den Scharnieren an die Innenwand halten, dabei Korb vorne leicht anheben. – Korb mit der Hinterkante auf die Kugelschienen aufsetzen und gemeinsam bis zum Anschlag einschieben. – Vorderteil des Korbes am Bedienungs- bügel durch herunterdrücken einrasten.

Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 78 lichst kühl und gut isoliert lagern, z.B. in Zeitungen einpacken. – Schalter auf Position «0» stellen – Türe offen lassen. Das Abtauen kann wesentlich beschleunigt werden, wenn Sie ein Gefäss mit warmem (nicht kochendem) Wasser in das Gefrier- abteil stellen. Achtung: Verwenden Sie keine spitzen Gegenstände um Eis oder Festgefrorenes zu lösen. Gebrauchen Sie keine elektrischen Heizgeräte oder offene Flammen zum Abtauen.

Die Bodenwanne des Gefrierabteils nimmt die anfallende Abtauwassermenge auf. Nach vollständiger Abtauung kann das Abtauwasser mit einem Schwamm oder Tuch aus der Bodenwanne entfernt wer- den. – Nach dem Abtauen Innenraum reinigen und gut trocknen. – Temperaturregler wieder in Position Nor- mal stellen. Gefriergut wieder einbringen. Reinigung Für die hygienische Aufbewahrung der Speisen ist der Schrank reinzuhalten. Der Kühlraum ist von Zeit zu Zeit mit einer mil- den Seifenlauge auszuwaschen und nach- zutrocknen. Ein gelegentliches Ausreiben des Schrankes mit Essigwasser wirkt geruchsbindend und ist zu empfehlen. Durch Sauberhalten der Türdichtungen kann ein Festkleben und damit deren Beschädigung vermieden werden. Keine scheuernden Reinigungsmittel oder krat- zenden Lappen verwenden. Türdichtungen mit einer weichen Bürste oder einem Pinsel reinigen. Bei längerem Nichtgebrauch des Schrankes ist der Reglerknopf auf Position «0» zu stellen. Kühlschrank leeren, abtau- en, reinigen und Kühlraum- sowie Tief- kühlfachtüre offen lassen. – Achten Sie darauf, dass kein Reinigungs- wasser in das Reglergehäuse gelangt (Kurzschlussgefahr). – Darauf achten, dass möglichst kein Reini- gungswasser durch die Ablauföffnung in die Verdunsterschale läuft. – Vor Inbetriebnahme müssen das Gerät und die Dichtungen von Kühlraum- und Tiefkühlfachtüre vollkommen trocken sein. Tips Bei der Benutzung des neuen Kühlschran- kes sind folgende Punkte zu beachten: ■ Das Gerät möglichst nicht in der Nähe von Heizkörpern, Heizrohren oder Rauch

abzügen installieren und vor direkter Sonnenbestrahlung schützen. ■ Ein neu in Betrieb genommenes Gerät be- nötigt ca. 15 Std. (mit Ware) bis es die nor

malen Betriebstemperaturen erreicht hat. ■ Kühlschranktüre möglichst kurzzeitig ge- öffnet halten. Vergewissern Sie sich beim Schliessen, dass die Türe überall voll- ständig abdichtet. Die selbstschliessen- den Scharniere unterstützen dies. ■ Die Abkühlzeit von Getränken und ande- rer Ware von Raumtemperatur auf Kühl- raumtemperatur kann bis zu 6 Stunden dauern. Je mehr warme Ware eingelagert wird, um so mehr verlängert sich diese Zeit.

Verstellen des Temperaturreglers hat keinen Einfluss auf die Abkühlgeschwindigkeit, sondern nur auf das Temperaturniveau. Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 89 ■ Warmes oder gar heisses Lagergut ausser- halb des Kühlschrankes abkühlen lassen. ■ Durch das Einlagern von feuchtigkeitsab- gebender Ware kann es zu Kondens- bildungen an den Glastablaren kommen. ■ Achten Sie darauf, dass das Kühlgut nicht mit der Rückwand des Kühlraumes in Berührung kommt, damit es nicht anfriert und beim Abtauen das Wasser nicht in den Kühlraum abgeleitet wird. ■ Beim Einordnen beachten: – Öl und Fett nicht mit den Kunst- stoffteilen und der Türdichtung in Berührung bringen. – Im Kühlraum befinden sich bei jeder Betriebsstellung des Temperaturreglers die kältesten Bereiche an der Rück- wand und über der untersten Ablage. Empfindliche Ware daher auf die unterste Ablage legen. ■ Einordnungsbeispiel: – Im Gefrierfach Lebensmittel einfrie- ren, lagern und Eis zubereiten. – Auf den Tablaren von oben nach unten Backwaren, fertige Speisen, Molkereiprodukte, Fleisch- und Wurstwaren. – In den Einhängeschalen von oben nach unten: Butter und Käse, Tuben, kleine Dosen und Eier, grosse Flaschen. – In der Gemüseschale Gemüse, Obst und Salate. – Im Auszugskorb: Getränkeflaschen. Glühbirne ersetzen Eine defekte Glühbirne muss sofort ersetzt werden. ■ Stromzufuhr unterbrechen: Stecker ausziehen oder Sicherungen aus- schalten. ■ Den Lampenschutzdeckel nach hinten ab- ziehen, die Glühbirne ausschrauben und durch eine neue ersetzen. Den Lampen- schutzdeckel wieder von hinten einschie- ben bis er einrastet. ■ Glühbirnen sind bei der nächsten Service- stelle oder im Fachgeschäft erhältlich. Signallampen T25/230 V/15 W / E14 ver- wenden. Nicht geeignet sind Backofen- lampen (300° C). Störungen Der Schrank wurde vor der Auslieferung auf einwandfreie Funktion geprüft. Im Falle von Betriebsstörungen wenden Sie sich bitte an die nächstgelegene Servicestelle unter Angaben des Kühlschrank-Typs sowie der festgestellten Mängel. Störungen können auch durch das An- sprechen elektrischer Sicherungen entste- hen. Der Schaden ist leicht behoben, wenn Sie die entsprechende Sicherung wieder aktivieren. Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 910 Garantie Wir gewähren Ihnen die Garantie, ab Liefer- datum des Gerätes an den Endverbraucher. Allfällige Mängel, die während der Garan- tiezeit trotz vorschriftsmässigem Gebrauch auftreten und auf einen Material- oder Fabrikationsfehler zurückzuführen sind, werden im Rahmen der Garantie durch den Kundendienst behoben. Nicht unter Garantie fallen: – Glühbirnen-Defekte – Bruch von Glasplatten und Kunststoffteilen – Defekte durch Nichtbefolgen der Bedienungsanleitung oder unsach- gemässen Gebrauch – Schadenersatzansprüche, die über unsere Garantieleistungen hinausgehen – Geräte, welche durch Dritte repariert wurden. Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 1011 Betriebsgeräusche Ganz normale Geräusche Das Kühlen im Kühlschrank wird durch einen Kompressor (Kälteaggregat) ermöglicht. Der Kompressor pumpt das Kältemittel durc

das Kühlsystem. Dabei entstehen Betriebs- geräusche. Auch nach dem Ausschalten des Kompressors sind Geräusche durch Druck- und Temperaturunterschiede unvermeidbar. Dieses Kühlgerät ist nach dem neuesten Stand der Entwicklung, mit einem leisen Kompressor und einem geräuschoptimier- ten Kältekreis ausgestattet. Dennoch lassen sich bestimmte Geräusche nicht ganz vermeiden und sind in ihrer Laut- stärke abhängig von der Kühlgerätegrösse. Unmittelbar nach dem Einschalten des Kom- pressors sind die Betriebsgeräusche am besten hörbar. Sie werden mit fortschreitender Betriebs- zeit leiser. Nicht normale Geräusche Meist entstehen ungewöhnliche Geräusche durch einen ungeeigneten Einbau. Das Kühlgerät muss waagerecht und stabil aufgestellt bzw. eingebaut sein. Rohrleitungen dürfen auf keinen Fall an einer Wand oder anderen Möbeln anste- hen. Auch dürfen die Rohrleitungen sich nicht gegenseitig berühren. In offenen Küchen oder bei in Raumteiler eingebauten Kühlgeräten werden die nor- malen Betriebsgeräusche intensiver wahr- genommen. Dies ist jedoch kein Mangel des Kühlgerätes sondern bedingt durch die Architektur. Stichwort Ursache Bemerkung Brummen Kälteaggregat normales Arbeitsgeräusch des Kälteaggregates, Lautstärke abhängig von der Kühlgerätegrösse Surren Ventilator normales Betriebsgeräusch, durch Belüftung Gurgeln Kältekreislauf normales Betriebgeräusch, durch Strömung des Blubbern Kältemittels im Kältekreis Rauschen Zischen Kältekreislauf normales Betriebsgeräusch durch Einspritzen des Kältemittels in den Verdampfer Klicken Thermostat normales Schaltgeräusch des elektromechanischen Temperatur-Reglers Klappern Tablare, Körbe, Innenteile so anordnen, dass sie sich nicht berühren Einhängeschalen bzw. dass sie fixiert sind. Beladung etc. Knacken Kühlschrankgehäuse Normale, temperaturbedingte Spannungsdehnungen der Materialien z.B. Kunststoffe, Isolation Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 1112 Einbaukühlschrank Nische SINK 14/6 (1778 mm) Türblätter CH Türblätter EU Dicke 16 – 24 mm max. 594 Integriert CH Integriert EU min. 50 (420) 2050 SINK-Norm Apparat 1776 Nische 1778

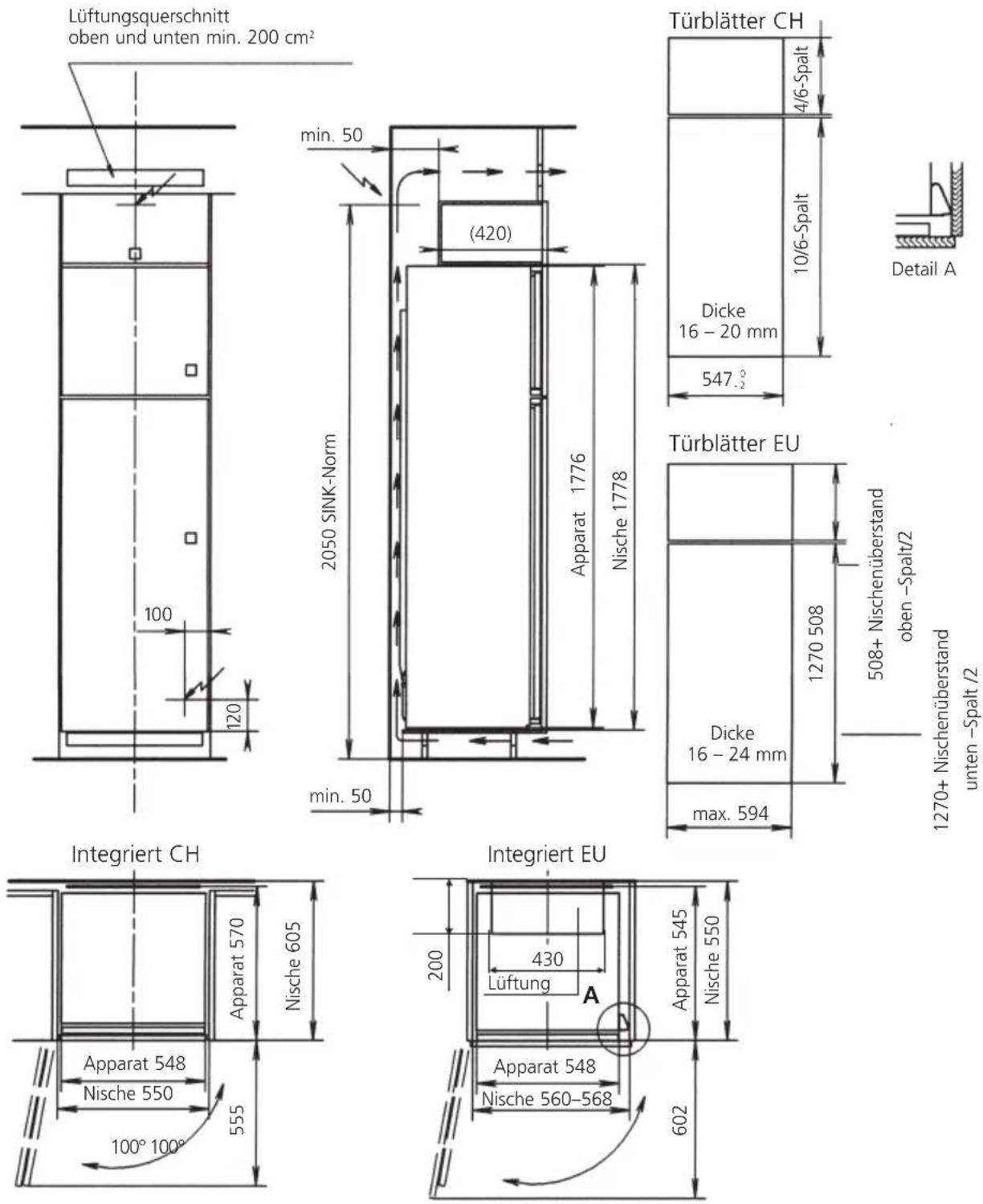

10/6-Spalt 4/6-Spalt 508+ Nischenüberstand oben –Spalt/2 min. 50

Lüftungsquerschnitt oben und unten min. 200 cm

Bei Nischentiefen 550 werden die Leistungsdaten des Gerätes ebenfalls garantiert

Lüftung Die elektrische Sicherheit (Berührungsschutz) ist durch den Einbau sicherzustellen. Ist der Netzstecker nach dem Aufstellen des Ge- rätes nicht mehr zugänglich, so ist installationsseitig eine Trenn- vorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mindestens 3 mm, dazu gehören LS- Schalter und Sicherungen sowie Schütze. 1270+ Nischenüberstand unten –Spalt /2 Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 12Umbruch_IK513-032.qxd 24.11.2006 9:58 Uhr Seite 1314 Table des matières Mode d’emploi 15 Introduction
