VCH 9731 - Staubsauger GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	Wiederaufladbarer Vertikal-Staubsauger
Marke	Grundig
Modell	VCH 9731
Stromversorgung	Lithium-Ionen-Akku (nicht herausnehmbar)
Nennspannung	28,8 V
Maximalspannung	32 V
Eingangsspannung des Adapters	100-240 V~, 50-60 Hz
Ausgangsspannung des Adapters	34 V, 350 mA
Maximale Laufzeit	75 Minuten (ECO-Stufe)
Ladezeit	Bis zu 8 Stunden
Saugleistung	3 Modi: ECO, CARPET, TURBO
Filter	Waschbarer HEPA-Filter und Schaumstofffilter
Bürstentyp	Abnehmbare und reinigbare Turbobürste
Schutzklasse	II
Verwendungszweck	Nur für den Hausgebrauch
Wartung	Reinigung des Staubbeutels, Zyklons, Filter und Bürste
Sicherheit	Nicht auf nassen Oberflächen verwenden; vor Reinigung vom Stromnetz trennen
Reparierbarkeit	Von einem autorisierten Fachmann durchführen lassen; Original Grundig Zubehör verwenden

Häufig gestellte Fragen - VCH 9731 GRUNDIG

Wie lade ich den Grundig VCH 9731 Staubsauger auf?

Schließen Sie den Adapter an die Ladebuchse auf der Rückseite des Geräts an, dann stecken Sie den Stecker in eine Steckdose. Die Ladeanzeige blinkt während des Ladevorgangs und leuchtet konstant, wenn der Ladevorgang abgeschlossen ist. Das vollständige Aufladen dauert bis zu 8 Stunden. Das Gerät kann während des Ladevorgangs nicht verwendet werden.

Wie lange ist die Akkulaufzeit des Staubsaugers?

Die maximale Laufzeit beträgt 75 Minuten im ECO-Modus (niedrigste Geschwindigkeit). In den Modi CARPET und TURBO ist sie kürzer.

Wie leere ich den Staubbeutel?

Drücken Sie die Entnahmetaste des Staubbeutels und ziehen Sie am Griff, um den Beutel zu entfernen. Greifen Sie den Zyklon, ziehen Sie ihn aus seinem Griff und nehmen Sie ihn aus dem Beutel. Leeren Sie den Beutel, setzen Sie den Zyklon wieder ein und bringen Sie den Beutel wieder am Gerät an.

Wie reinige ich den HEPA-Filter?

Entfernen Sie den Staubbeutel und nehmen Sie den Zyklon heraus. Drehen Sie den Deckel des Zyklons gegen den Uhrzeigersinn und nehmen Sie den HEPA-Filter heraus. Schütteln Sie ihn und waschen Sie ihn unter fließendem Wasser. Trocknen Sie ihn bei Raumtemperatur mindestens 24 Stunden lang, bevor Sie ihn wieder einbauen.

Wie reinige ich den Zyklon?

Entfernen Sie den Staubbeutel und den Zyklon. Drehen Sie den Deckel des Zyklons gegen den Uhrzeigersinn, entfernen Sie den HEPA-Filter und den Schaumstofffilter. Waschen Sie den Zyklon unter fließendem Wasser und trocknen Sie ihn, bevor Sie alle Teile in umgekehrter Reihenfolge wieder zusammenbauen.

Wie reinige ich die Turbobürste?

Verwenden Sie einen Schraubendreher oder eine Münze, um den Entnahmeknopf der Bürste am Zylinderdeckel zu drehen. Öffnen Sie den Deckel, nehmen Sie die Bürste heraus und reinigen Sie sie mit einem feuchten Tuch. Setzen Sie sie wieder ein und verriegeln Sie den Deckel.

Was tun, wenn die Beutelfüllanzeige rot wird?

Die rote Anzeige unter der Ladekontrollleuchte signalisiert, dass der Staubbeutel voll ist. Der Beutel muss sofort geleert werden. Es wird empfohlen, den Beutel nach jeder Verwendung zu reinigen.

Kann ich den Staubsauger auf nassen Oberflächen verwenden?

Nein, der Staubsauger ist nur für trockene Oberflächen ausgelegt. Verwenden Sie ihn nicht auf nassen Oberflächen und versuchen Sie nicht, feuchte Gegenstände aufzusaugen, um die Gefahr eines elektrischen Schlags oder von Schäden zu vermeiden.

Wo finde ich Ersatzteile für diesen Staubsauger?

Verwenden Sie nur originales Grundig Zubehör. Wenden Sie sich an Ihren Händler oder den Grundig Kundendienst, um Ersatzteile zu erhalten. Grundig garantiert die Verfügbarkeit von Zubehör für mindestens 5 Jahre.

Wie stelle ich die Saugleistung ein?

Verwenden Sie das Bedienfeld am Gerät. Wählen Sie die ECO-Stufe für Vorhänge oder Sofas, CARPET für Teppiche und TURBO für harte Böden. Das entsprechende Symbol wird während des Betriebs auf dem Bildschirm angezeigt.

BEDIENUNGSANLEITUNG VCH 9731 GRUNDIG

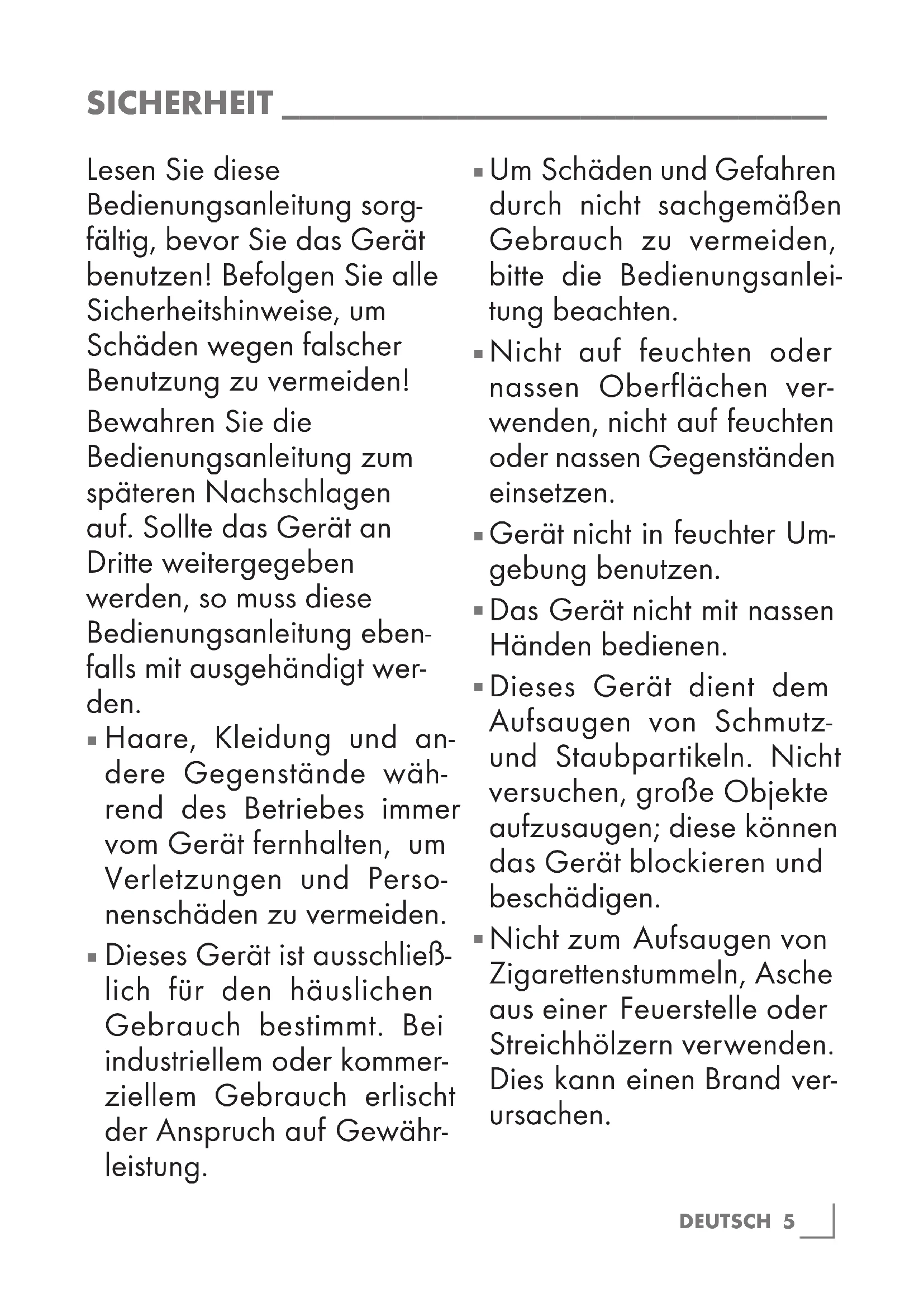

Lesen Sie diese Bedienungsanleitung sorg- fältig, bevor Sie das Gerät benutzen! Befolgen Sie alle Sicherheitshinweise, um Schäden wegen falscher Benutzung zu vermeiden! Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf. Sollte das Gerät an Dritte weitergegeben werden, so muss diese Bedienungsanleitung eben- falls mit ausgehändigt wer- den.

■ Haare, Kleidung und andere Gegenstände während des Betriebes immer vom Gerät fernhalten, um Verletzungen und Personenschäden zu vermeiden.
■ Dieses Gerät ist ausschließlich für den häuslichen Gebrauch bestimmt. Bei industriellem oder kommerziellem Gebrauch erlischt der Anspruch auf Gewährleistung.

■ Um Schäden und Gefahren durch nicht sachgemäßen Gebrauch zu vermeiden, bitte die Bedienungsanleitung beachten.
- Nicht auf feuchten oder nassen Oberflächen verwenden, nicht auf feuchten oder nassen Gegenständen einsetzen.
■ Gerät nicht in feuchter Umgebung benutzen.
- Das Gerät nicht mit nassen Händen bedienen.
■ Dieses Gerät dient dem Aufsaugen von Schmutz- und Staubpartikeln. Nicht versuchen, große Objekte aufzusaugen; diese können das Gerät blockieren und beschädigen.
- Nicht zum Aufsaugen von Zigarettenstummeln, Asche aus einer Feuerstelle oder Streichhölzern verwenden. Dies kann einen Brand verursachen.

■ Das Gerät ist nicht zum Reinigen von Menschen oder Tieren bestimmt.
■ Keine Gegenstände in die Ansaugöffnung einführen. Die Ansaugöffnung stets freihalten.
■ Das Gerät nie ohne Filter betreiben.
■ Filter bei Bedarf reinigen.
■ Beim Ersetzen von Komponenten Original-GRUNDIG-Zubehör verwenden.
■ Prüfen, ob die Netzspannung auf dem Typenschild mit der lokalen Versorgungsspannung übereinstimmt.
■ Netzstecker immer aus der Steckdose ziehen; nach dem Ladevorgang, vor der Reinigung, vor der Durchführung von Wartungsarbeiten an Produkt oder Ladegerät.
■ Den Gebrauch von Verlängerungskabeln oder Steckerleisten vermeiden.

Den Stecker des Netz- kabels nach Möglichkeit direkt in die Steckdose ste- cken.

■ Zum zusätzlichen Schutz sollte dieses Gerät an einen haushaltsüblichen Fehlerstromschutzschalter mit einer maximalen Bemessung von 30 mA angeschlossen werden. Bitte einen Elektriker kontaktieren.

■ Netzstecker nicht am Kabel aus der Steckdose ziehen.

Das Gerät darf nicht in Betrieb genommen werden, wenn es sichtbare Schäden aufweist. Dies gilt auch für ein Gerät, das versehentlich nass geworden ist. Wenden Sie sich in solchen Fällen an Ihren Fachhändler.

- Unsere GRUNDIG Haushaltsgeräte entsprechen den geltenden Sicherheitsnormen.

Wenn das Gerät oder das Netzkabel beschädigt ist, muss es vom Händler, einem Service-Zentrum oder von einer gleichwertig qualifizierten und autorisierten Person repariert oder ausgetauscht werden, um Gefährdungen zu vermeiden. Fehlerhafte oder unqualifizierte Reparaturen können Gefahren und Risiken für den Benutzer verursachen.

■ Das Gerät von Kindern fernhalten.
■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind beaufsichtigt.

• Das Gerät unter keinen Umständen öffnen. Für Schäden aufgrund von falscher Benutzung wird keine Haftung übernommen.
• Das Gerät nicht betreiben, wenn der Lufteinlass und die Lüftungsschlitze verstopft sind. Lufteinlass und Lüftungsschlitze stets von Staub, Haaren und anderen Elementen, die den Luftstrom blockieren oder behindern könnten, freihalten.
  ■ Ausschließlich das mitgelieferte Kabel verwenden.

Sehr geehrte Kundin, sehr geehrter Kunde, herzlichen Glückwunsch zum Erwerb Ihres neuen GRUNDIG Akku Stielstaubsaugers VCH 9731.

Bitte lesen Sie die folgenden Anweisungen aufmerksam, um sicherzustellen, dass Sie Ihr Qualitätsprodukt von GRUNDIG viele Jahre benutzen können.

Verantwortungsbewusstes Handeln!

GRUNDIG setzt intern wie auch bei unseren Lieferanten auf vertraglich zugesicherte soziale Arbeitsbedingungen mit fairem Lohn, auf effizienten Rohstoffeinsatz bei stetiger Abfallreduzierung von

mehreren Tonnen Plastik pro Jahr – und auf mindestens 5 Jahre Verfügbarkeit sämtlichen Zubehörs.

Für eine lebenswerte Zukunft.

Grundig.

Bedienelemente

Siehe Abbildung auf Seite 3.

A Griff
B Saugkraftregler
C Bedienfeld
D Stiel
E Motoreinheit
F Ladeanzeige
G Staubbehältergriff
H Staubbehälter
Bürstenanschluss
J Bürste
K Bürstenfreigabetaste
L Verbindungsschraube

Vorgesehene Verwendung

Dieses Gerät ist für den privaten Gebrauch bestimmt. Es eignet sich nicht für den professionellen Einsatz.

Montage

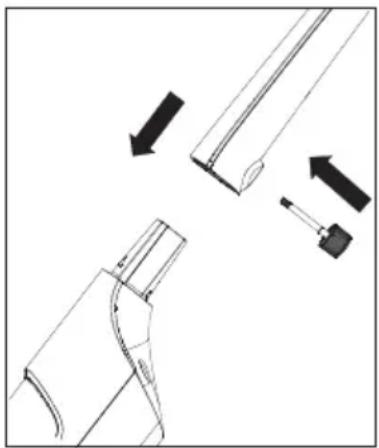

Oberen und unteren Teile montieren

1 Befestigen Sie den Stiel D an der Motoreinheit E.
2 Drehen Sie die Verbindungsschraube L im Uhrzeigersinn fest.

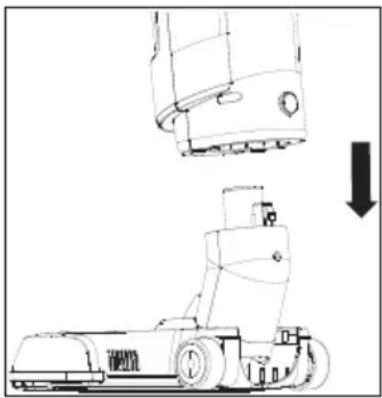

Unteren Teil und Bürste montieren

Bringen Sie die Bürste ☐ am Bürstenanschluss ☐ an.

1 Schließen Sie das Netzteil an den Ladeanschluss an der Rückseite des Gerätes und eine Steckdose an.

• Die Ladeanzeige F schaltet sich ein und das Gerät wechselt in den Lademodus. Die Ladeanzeige blinkt.
• Nach Abschluss des Ladevorgangs leuchtet die Ladeanzeige F ohne zu Blinken weiter.

Hinweis

Es dauert bis zu 8 Stunden, bis das Gerät vollständig aufgeladen ist.

Warnung

Das Gerät kann während des Aufladens nicht benutzt werden.

Gerät bedienen

1 Schieben Sie den Saugkraftregler B nach vorne und stellen Sie die gewünschte Stufe zur Benutzung des Gerätes ein.
2 Schalten Sie das Gerät ab, indem Sie den Regler nach hinten schieben und in die „OFF“-Position bringen.

Saugleistung anpassen

Sie können die Saugleistung mit Hilfe des Bedienfeldes © am Gerät anpassen.

1 Verwenden Sie zum Reinigen von Gardinen, Tischdecken und Sofas die Stufe „ECO“.
2 Verwenden Sie zum Reinigen von Teppichen die Stufe „CARPET“.
3 Verwenden Sie zum Reinigen von Hartböden die Stufe „TURBO“.

Hinweis

Während des Betriebs wird das Symbol der ausgewählten Stufe im Display angezeigt.
Bei 100-prozentiger Aufladung und minimaler Leistungsstufe kann das Gerät bis zu 75 Minuten arbeiten.
Die Ladeanzeige ist während des Betriebs eingeschaltet. Bei nachlassender Akkukapazität erlischen die Ladebalken der Reihe nach; sobald alle Ladebalken erloschen sind, stoppt das Gerät.

Schalten Sie das Gerät vor der Reinigung ab und ziehen Sie den Netzstecker.

Warnung

■ Reinigen Sie das Gerät niemals mit Benzin, Lösungsmitteln, Scheuermitteln, Metallgegenständen, harten Bürsten oder ähnlichen Mitteln.

Staubbehälter reinigen

Leeren Sie den Staubbehälter H, wenn die Füllstand-Indikator-LED „unter der Ladeanzeige F bei eingeschaltetem Gerät rot wird.

Hinweis

Es wird empfohlen, den Staubbehälter H nach jeder Benutzung zu reinigen.

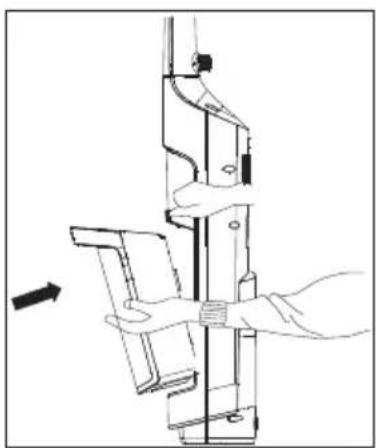

1 Drücken Sie die Staubbehälter-Freigabetaste und ziehen Sie den Staubbehälter am Griff heraus.

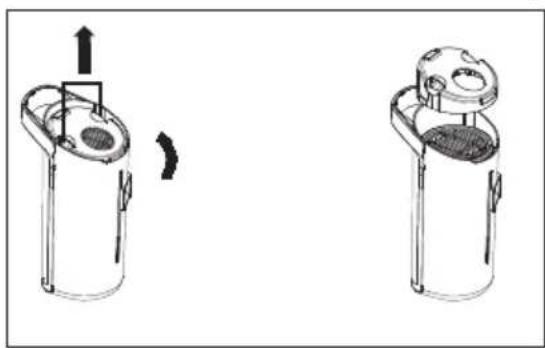

2 Greifen und ziehen Sie den Zyklonabscheider an seinen Griffen aus dem Staubbehälter H.

3 Staubbehälter H leeren.

4 Zyklonabscheider in Pfeilrichtung in das Gehäuse einsetzen.

5 Staubbehälter H in das Gehäuse des Gerätes einsetzen.

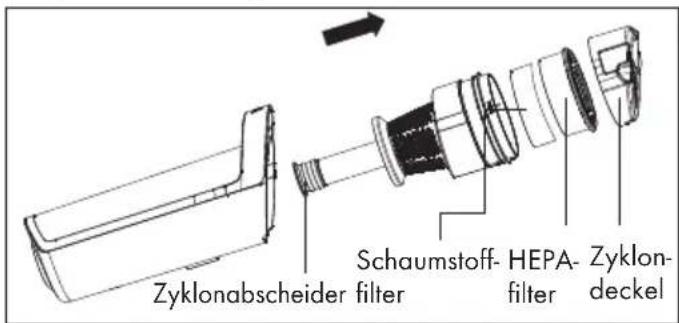

Zyklonabscheider reinigen

1 Drücken Sie die Staubbehälter-Freigabetaste und ziehen Sie den Staubbehälter am Griff heraus.
2 Greifen und ziehen Sie den Zyklonabscheider an seinen Griffen aus dem Staubbehälter H.
3 Drehen Sie die Zyklonkappe zum Entfernen gegen den Uhrzeigersinn.

4 Entfernen Sie den HEPA-Filter am Zyklonabscheider.
5 Reinigen Sie den Zyklonabscheider unter fließendem Wasser.
6 Befolgen Sie die obigen Schritte zur Montage der Teile in umgekehrter Reihenfolge.

HEPA-Filter reinigen

1 Drücken Sie die Staubbehälter-Freigabetaste und ziehen Sie den Staubbehälter am Griff heraus.
2 Greifen und ziehen Sie den Zyklonabscheider an seinen Griffen aus dem Staubbehälter H.
3 Drehen Sie die Zyklonkappe zum Entfernen gegen den Uhrzeigersinn.
4 Entfernen Sie den HEPA-Filter am Zyklonabscheider.
5 Sie können den Filter nach Ausschütteln unter fließendem Wasser abspülen.
6 Lassen Sie den HEPA-Filter nach der Reinigung bei Zimmertemperatur trocknen (mindestens 24 Stunden). Setzen Sie den Filter erst wieder ein, wenn er vollständig trocken ist.

7 Installieren Sie den HEPA-Filter am Zyklongehäuse und setzen Sie den Zyklonabscheider in den Staubbehälter H ein.
8 Bringen Sie den Staubbehälter H wieder am Gehäuse an.

Schaumstofffilter reinigen

1 Drücken Sie die Staubbehälter-Freigabetaste und ziehen Sie den Staubbehälter am Griff heraus.
2 Greifen und ziehen Sie den Zyklonabscheider an seinen Griffen aus dem Staubbehälter H.
3 Drehen Sie die Zyklonkappe zum Entfernen gegen den Uhrzeigersinn.
4 Entfernen Sie den HEPA-Filter am Zyklonabscheider.
5 Entfernen Sie den Schaumstofffilter unter dem HEPA-Filter.
6 Sie können den Filter nach Ausschütteln unter fließendem Wasser abspülen.
7 Lassen Sie den HEPA-Filter nach der Reinigung bei Zimmertemperatur trocknen (mindestens 24 Stunden). Setzen Sie den Filter erst wieder ein, wenn er vollständig trocken ist.

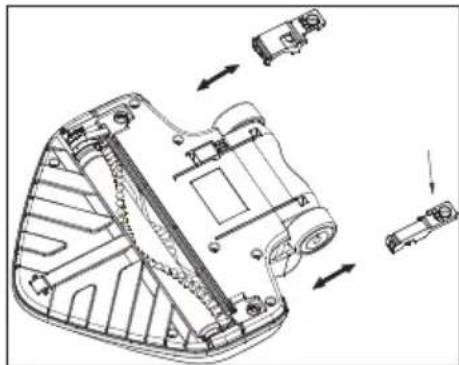

Turbobürste reinigen

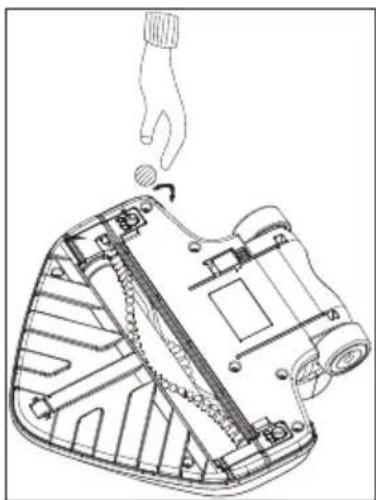

1 Drehen Sie die Freigabetaste des Turbobürstenzylinderdeckels mit Hilfe eines Schraubendrehers oder einer Münze und lösen Sie den Deckel des Bürstenzylinders.

2 Öffnen Sie den Deckel des Bürstenzylinders, entfernen und reinigen Sie die Bürste J.

3 Reinigen Sie die Bürstenwalze mit einem feuchten Tuch. Setzen Sie sie dann wieder ein und sperren Sie den Riegel.

Aufbewahrung

Lagern Sie das Gerät sorgfältig, wenn Sie es längere Zeit nicht benutzen sollten.
■ Sorgen Sie dafür, dass das Gerät vom Stromnetz getrennt, gänzlich abgekühlt und trocken ist.
Lagern Sie das Gerät an einem kühlen, trockenen Ort.
■ Halten Sie das Gerät von Kindern fern.

Transport

1 Transportieren Sie das Gerät in seiner Originalverpackung. Die Verpackung schützt das Gerät vor Beschädigungen.
2 Legen Sie keine schweren Gegenstände auf dem Gerät oder der Verpackung ab. Andernfalls könnte das Gerät beschädigt werden.
3 Falls das Gerät herunterfällt, ist es möglicherweise nicht mehr funktionsfähig oder weist dauerhafte Schäden auf.

Entsorgung von Altgeräten

Dieses Produkt erfüllt die Vorgaben der EU-WEEE-Direktive (2012/19/EU). Das Produkt wurde mit einem Klassifizierungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet.

Dieses Gerät wurde aus hochwertigen Materialien hergestellt, die wiederverwendet und recycelt werden können. Entsorgen Sie das Gerät am Ende seiner Einsatzzeit nicht mit dem regulären Hausmüll; geben Sie es stattdessen bei einer Sammelstelle zur Wiederverwertung von elektrischen und elektronischen Altgeräten ab. Ihre Stadtverwaltung informiert Sie gerne über geeignete Sammelstellen in Ihrer Nähe.

Einhaltung von RoHS-Vorgaben:

Das von Ihnen erworbene Produkt erfüllt die Vorgaben der EU-RoHS Direktive (2011/65/EU). Es enthält keine in der Direktive angegebenen gefährlichen und unzulässigen Materialien.

Verbrauchte Akkus

Achten Sie darauf, verbrauchte Akkus entsprechend den örtlichen Gesetzen und Richtlinien zu entsorgen. Das Symbol an Akku und Verpackung zeigt an, dass der mit dem Produkte gelieferte Akku nicht in Hausmüll entsorgt werden darf. An ein- en könnte dieses Symbol in Kombination am chemischen Zeichen genutzt werden. Akkus mehr als 0,0005 % Quecksilber Jahr als 0,004 % Blei enthalten, befindet sichcksilber das Hg-Symbol und bei Blei das vol unter dem chemischen Zeichen. Durchnungsgemäße Entsorgung von Akkus und tragen Sie zur Verhinderung möglicher in für Umwelt und menschliche Gesundheit bei unsachgemäßer Entsorgung von Akkuserien auftreten können.

Informationen zur Verpackung

Die Verpackung des Produkts wurde gemäß unserer nationalen Gesetzgebung aus recyclingfähigen Materialien hergestellt. Entsorgen Sie die Verpackungsmaterialien nicht mit dem Hausmüll oder anderem Müll. Bringen Sie sie zu einer von der Stadtverwaltung bereitgestellten Sammelstelle für Verpackungsmaterial.

Technische Daten

Betriebsspannung	: 28.8 V
Maximale
Spannungsaufnahme	:32 V
Netzteileingang	:
100-240 V~ 50-60 Hz
Netzteilausgang	:34 V 350 mA
Schutzklasse	: II
