| Produkttyp | Funkwanduhr |
| Marke | ADE |
| Modell | CK 1710 |
| Stromversorgung | 5 LR6 (AA) 1,5 V Batterien (eine für die Uhr, vier für die Nachtbeleuchtung) |
| Zeitsignalempfang | DCF77, Frequenz 77,5 kHz, Reichweite bis 2000 km |
| Hauptfunktionen | Analoge Zeitanzeige, automatischer Funkempfang, manuelle Einstellung, automatische Sommer-/Winterzeitumstellung, automatische oder manuelle Nachtbeleuchtung, Senderneustart, Reset |
| Nachtbeleuchtung | Helligkeitssensor in der Ziffer 6, ON/OFF-Schalter auf der Rückseite, Testtaste |
| Rückseitige Bedienelemente | Tasten M.SET, RESET, REC; ON/OFF-Schalter Beleuchtung; Sicherungsstift |
| Anzeige | Zifferblatt mit Zeigern |
| Wandbefestigung | Aufhängöse auf der Rückseite, Aufhängung an Nagel oder Schraube |
| Bestimmungsgemäße Verwendung | Privatgebrauch, Innenbereich |
| Kindersicherheit | Ab 8 Jahren unter Aufsicht, Batterien gefährlich bei Verschlucken |
| Pflege und Reinigung | Weiches, trockenes Tuch, Glasreiniger; nicht eintauchen |
| Garantie | 3 Jahre ab Kaufdatum, Deckung von Material- oder Herstellungsfehlern |
| Hersteller / Vertreiber | Waagen-Schmitt GmbH, Hammer Steindamm 27–29, 22089 Hamburg, Deutschland |
| Sicherheitshinweise | Nicht Wasser aussetzen, vor Stößen schützen, Polarität der Batterien beachten, Gerät nicht verändern |
| Manuelle Einstellung | M.SET gedrückt halten bis Sekundenzeiger stoppt, dann drücken um Minute für Minute vorzurücken |
| Zurücksetzen | RESET mit spitzem Gegenstand (Büroklammer) drücken, um auf 12:00 zurückzusetzen und den Empfang neu zu starten |
| Funkempfang wiederholen | REC einige Sekunden drücken, die Zeiger bewegen sich, dann sucht die Uhr nach dem Signal |
| Entsorgung | Elektrogerät zur Sammelstelle bringen, Batterien separat |
| Abmessungen und Gewicht | Ca. 30 cm Durchmesser, 5 cm Tiefe, 0,5 kg (Schätzung) |
Häufig gestellte Fragen - CK 1710 ADE
Benutzerfragen zu CK 1710 ADE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Uhr kostenlos im PDF-Format! Finden Sie Ihr Handbuch CK 1710 - ADE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. CK 1710 von der Marke ADE.
BEDIENUNGSANLEITUNG CK 1710 ADE

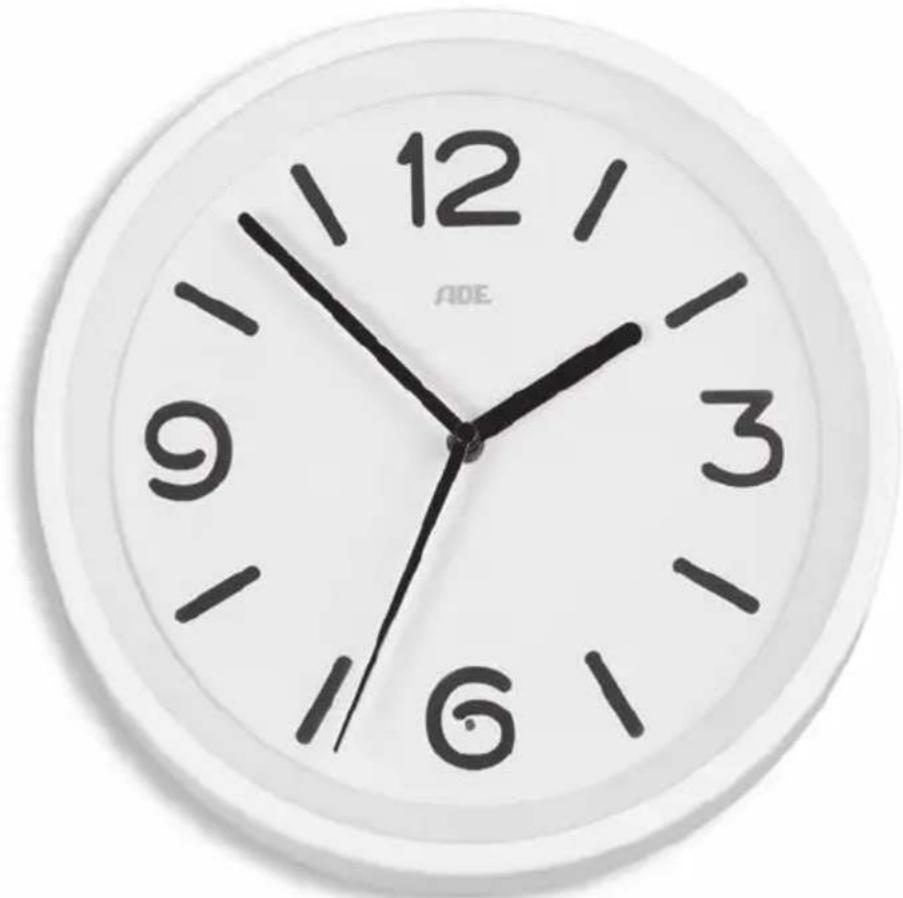

Funk-Wanduhr mit sensorgesteuertem Nachtlicht
Radio wall clock with sensor-controlled night light function | Reloj de pared radio controlado con iluminación nocturna por sensor | Horloge murale radio avec capteur de commande d'éclairage nocturne | Orologio da parete radiocontrollato con illuminazione notturna regolata da sensore | Radiowy zegar ścienny z podświetleniem nocnym sterowanym czujnikiem
Liebe Kundin, lieber Kunde!
Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Mit dieser Wanduhr haben Sie die Uhrzeit stets präzise im Blick. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.
Wir wünschen Ihnen jederzeit ein entspanntes Timing!
Ihr ADE Team
Allgemeines
Über diese Anleitung
Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit.
Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen.
Zeichenerklärung
Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.
Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.
Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.
Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.
Inhaltsverzeichnis
Allgemeines....2
Lieferumfang....3
Bestimmungsgemäßer Gebrauch 4
Sicherheit....4
Auf einen Blick (Rückseite) 5
Inbetriebnahme 6
Zeitsignal empfangen....6
Gebrauch....7
Nachtlichtfunktion ein- und ausschalten 7
Funkwanduhr befestigen....7
Zwischen Sommer- und Winterzeit umstellen 7
Funkübertragung erneut starten....7
Uhrzeit manuell stellen....8
Uhr auf Werkseinstellungen zurücksetzen 8
Über das Zeitsignal 8
Allgemeines 8
Hinweise für einen guten Empfang......9
Reinigen 9
Störung / Abhilfe 9
Technische Daten 10
Konformitätserklärung 10
Garantie....10
Entsorgen....11
Lieferumfang
- Funk-Wanduhr
- 5 Batterien Typ LR6 (AA), 1,5V
- Bedienungsanleitung

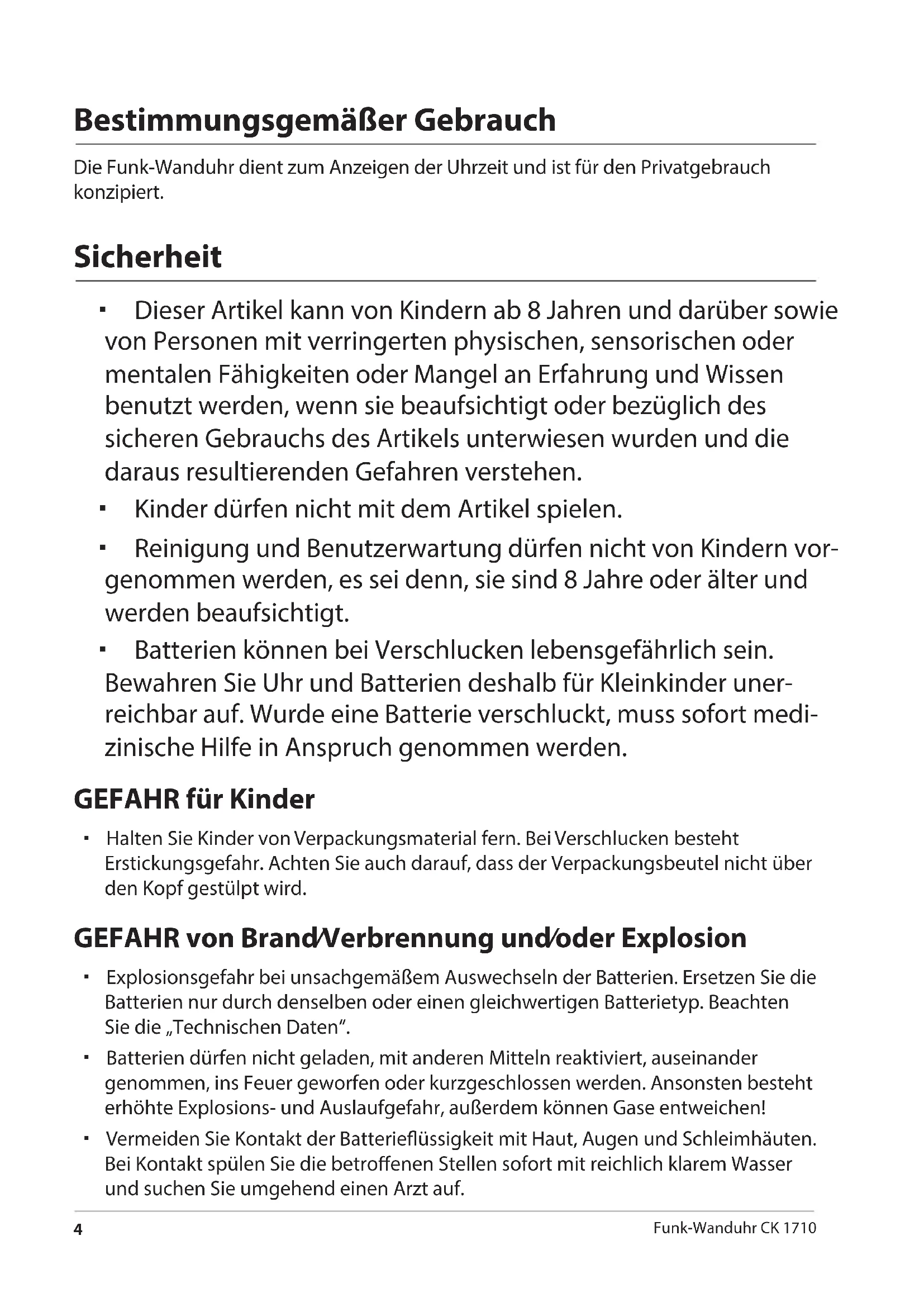

Die Funk-Wanduhr dient zum Anzeigen der Uhrzeit und ist für den Privatgebrauch konzipiert.
Sicherheit
- Dieser Artikel kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Artikels unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
- Kinder dürfen nicht mit dem Artikel spielen.
- Reinigung und Benutzerwartung dürfen nicht von Kindern vorgenommen werden, es sei denn, sie sind 8 Jahre oder älter und werden beaufsichtigt.
- Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Uhr und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
GEFAHR für Kinder
- Halten Sie Kinder von Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr. Achten Sie auch darauf, dass der Verpackungsbeutel nicht über den Kopf gestülpt wird.
GEFAHR von Brand/Verbrennung und/oder Explosion
- Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie die Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten“.
- Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außerdem können Gase entweichen!
- Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.
VORSICHT vor Sachschäden
- Schützen Sie die Uhr vor starken Stößen und Erschütterungen.
- Nehmen Sie die Batterien aus der Uhr heraus, wenn diese verbraucht sind oder wenn Sie die Uhr länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
- Achten Sie beim Einsetzen und Wechseln der Batterien auf die richtige Polarität (+/-).
- Setzen Sie die Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!
- Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen.
- Nehmen Sie keine Veränderungen an dem Artikel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdungen für den Benutzer verursachen.

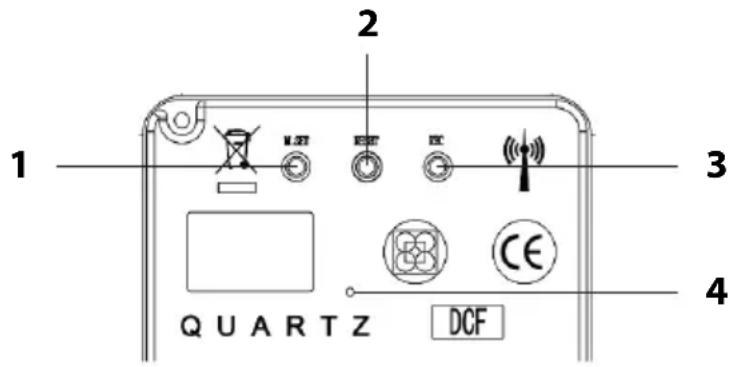

Auf einen Blick (Rückseite)
2 Taste RESET - Uhr auf Werkseinstellungen zurücksetzen
3 Taste REC - Funkübertragung erneut starten
4 Sicherungsstift für Transport

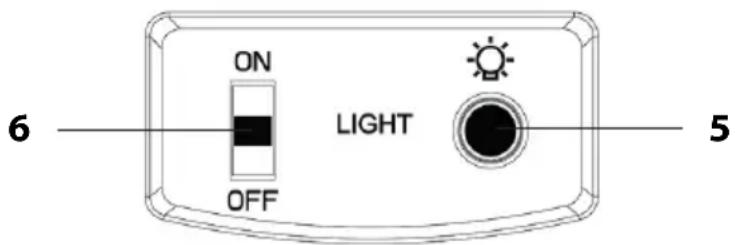

5 Taste ⚙: Nachtlicht testen
6 Schalter ON/OFF: Automatisches Nachtlicht ein- und ausschalten
Für den Gebrauch benötigen Sie fünf Batterien des Typs LR6 (AA), 1,5 V.
- Ziehen Sie den Sicherungsstift auf der Rückseite vollständig heraus. Ansonsten können sich die Uhrzeiger nicht drehen.
- Legen Sie die Batterien so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität (+/-).
Sobald die Batterien eingelegt sind, schaltet die Uhr auf Empfang, siehe nächstes Kapitel.
Das Batteriefach ist zweigeteilt:
- Das obere Batteriefach (eine Batterie) ist für die eigentliche Uhrfunktion.
- Das untere Batteriefach (vier Batterien) ist für die Nachtlichtfunktion.
Sie können die Uhr daher auch nur mit einer einzigen Batterie im oberen Batteriefach betreiben. Die Nachtlichtfunktion steht dann allerdings nicht zur Verfügung.
Hinweise zum Batterienwechsel:
- Die Batterien müssen gewechselt werden, wenn die Zeiger stehen bleiben.
-
Verwenden Sie nur den Batterietyp, der in den „Technischen Daten“ angegeben ist.
-
Wechseln Sie immer alle Batterien aus.
- Entsorgen Sie alte Batterien umweltgerecht, siehe „Entsorgen“.
Zeitsignal empfangen
Kurz nach dem Einlegen der Batterie im oberen Batteriefach beginnen sich die Uhrzeiger zu drehen und zeigen anschließend „12 Uhr“ an. Danach schaltet die Funk-Wanduhr auf Empfang.
Sobald das Zeitsignal in ausreichender Stärke empfangen wurde, fangen die Zeiger wieder an sich zu drehen und zeigen anschließend die aktuelle Uhrzeit an. Dieser Vorgang kann einige Minuten dauern.
Die Funk-Wanduhr schaltet ab sofort mehrmals täglich automatisch auf Empfang und vergleicht die eigene Uhrzeit mit der vom Zeitzeichen-Sender empfangenen. Wenn es eine Differenz gibt, wird die angezeigte Uhrzeit von der Uhr automatisch korrigiert.
Wurde kein ausreichend starkes Signal empfangen, bricht die Funk-Wanduhr den Empfangsvorgang ab. In diesem Fall:
- Prüfen Sie zunächst, ob der Standort der Funkwanduhr geeignet ist, siehe „Hinweise für einen guten Empfang“.
- Entfernen Sie die Batterien und legen Sie sie wieder ein, um den Empfangsvorgang erneut zu starten.
- Sie können auch abwarten, bis die Wanduhr zu einem späteren Zeitpunkt automatisch wieder auf Empfang schaltet. In den Nachtstunden ist der Empfang meistens besser.
- Ist ein Funkempfang überhaupt nicht möglich, können Sie die Uhrzeit auch von Hand einstellen (siehe „Uhrzeit manuell einstellen“).
Gebrauch
Nachtlichtfunktion ein- und ausschalten
In der Ziffer „6“ auf dem Ziffernblatt befindet sich ein Sensor, der die Helligkeit misst.
- Stellen Sie den Schalter ON/OFF auf der Uhrenrückseite auf ON, wenn bei zunehmender Dunkelheit das Ziffernblatt automatisch beleuchtet werden soll.
- Stellen Sie den Schalter ON/OFF auf OFF, wenn das Ziffernblatt nicht beleuchtet werden soll.
Zum Testen der Beleuchtungsfunktion können Sie die Taste 🚙drücken.
Funkwanduhr befestigen
Auf der Rückseite befindet sich eine Aufhäng-Öse.
-Hängen Sie die Uhr auf einen Nagel oder einer Schraube auf.
Achten Sie auf eine sichere Befestigung, damit die Uhr nicht herunterfällt und beschädigt wird.
Zwischen Sommer- und Winterzeit umstellen
Das Umstellen von Sommer- auf Winterzeit bzw. umgekehrt erfolgt bei gutem Zeitzeichen-Empfang automatisch.
Funkübertragung erneut starten
- Halten Sie die Taste REC einige Sekunden gedrückt.
- Lassen Sie die Taste los, wenn die Uhrzeiger sich beginnen zu drehen.
Anschließend zeigt die Funkwanduhr „12 Uhr“ an.
Die Uhr versucht jetzt innerhalb der nächsten Minuten ein Funksignal zu empfangen.
- Empfängt die Uhr ein ausreichend starkes Funksignal, stellen sich die Zeiger auf die korrekte Uhrzeit.
- Empfängt die Uhr kein ausreichend starkes Funksignal, stellt sie sich auf die zuvor angezeigte Uhrzeit zurück.
Uhrzeit manuell stellen
Wenn sich die Uhr außerhalb der Reichweite eines Senders befindet oder ein Funkempfang nicht möglich ist, können Sie die Uhrzeit manuell einstellen.
- Halten Sie die Taste M.SET gedrückt, bis der Sekundenzeiger aufhört sich zu drehen.
- Drücken Sie erneut die Taste M.SET. Die Zeiger fangen an sich zu drehen.
- Lassen Sie die Taste los, kurz bevor die korrekte Uhrzeit angezeigt wird.
- Drücken Sie wiederholt kurz die Taste M.SET, um die Uhr auf die richtige Uhrzeit einzustellen. Bei jedem Tippen stellt sich die Uhr eine Minute vor.
Wenn M.SET mehr als 8 Sekunden nicht gedrückt wird, wird die aktuell eingestellte Uhrzeit gespeichert und Sie müssen den Vorgang wiederholen.
Uhr auf Werkseinstellungen zurücksetzen
Wenn die Uhrzeit wiederholt falsch angezeigt wird, können Sie die Uhr auf die Werkseinstellungen zurücksetzen (Reset-Funktion). Ein Reset ist nur im Ausnahmefall erforderlich.
- Drücken Sie mit einem dünnen Gegenstand (z. B. einer auseinandergebogenen Büroklammer) die Taste RESET herunter.
Die Uhrzeiger drehen Sie auf 12:00 Uhr, anschließend schaltet die Uhr auf Empfang.
Über das Zeitsignal
Allgemeines
Diese Funk-Wanduhr erhält ihre Funksignale vom Zeitzeichensender DCF77. Dieser strahlt auf seiner Langwellenfrequenz von 77,5 kHz die genaue und offizielle Uhrzeit der Bundesrepublik Deutschland aus.
Der Sender steht in Mainflingen bei Frankfurt am Main und versorgt mit seiner Reichweite von bis zu 2000 km die meisten funkgesteuerten Uhren West-Europas mit den erforderlichen Funksignalen.
Sobald die Uhr mit Strom versorgt wird, schaltet sie auf Empfang und sucht das Signal vom Sender DCF77. Wurde das Zeitsignal in ausreichender Stärke empfangen, stellen sich die Zeiger auf die korrekte Uhrzeit.
Die Uhr schaltet sich mehrmals täglich ein und synchronisiert die Uhrzeit mit dem Funksignal vom Sender DCF77. Im Falle eines Nicht-Empfangs, z. B. bei einem starken Gewitter, läuft das Gerät präzise weiter und schaltet dann zur nächsten vorgesehenen Zeit wieder automatisch auf Empfang.
Hinweise für einen guten Empfang
- Hängen oder stellen Sie die Funk-Wanduhr möglichst in Fensternähe auf.
- Halten Sie Abstand zu Fernsehgeräten, Computern und Monitoren. Auch Basisstationen von schnurlosen Telefonen sollten sich nicht in unmittelbarer Nähe der Uhr befinden.
- Während der Nachtstunden ist der Empfang meistens besser. Falls die Uhr tagsüber keinen Empfang hatte, kann es gut sein, dass das Signal in den Nachtstunden sofort und in voller Stärke empfangen wird.
- Das Wetter, z. B. ein starkes Gewitter, kann Empfangsstörungen verursachen.
- Es kann gelegentlich zu kurzzeitigen Abschaltungen des Senders kommen, z. B. wegen Wartungsarbeiten.
Reinigen
HINWEIS vor Sachschaden
-Tauchen Sie die Uhr nicht in Wasser oder andere Flüssigkeiten.
-Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. Ä., um die Uhr zu reinigen. Hierbei könnte die Oberfläche zerkratzen.
- Entstauben Sie die Funk-Wanduhr bei Bedarf mit einem weichen, trockenen Tuch. Die Scheibe kann auch mit handelsüblichem Glasreiniger gesäubert werden.
Störung/Abhilfe
| Störung Mögliche Ursache | |
| Keine Funktion | Batterien leer oder falsch herum eingelegt?Sicherungsstift auf der Rückseite herausgezogen? |
| Kein Funkempfang | Siehe „Hinweise für einen guten Empfang“. Stellen Sie ggf. die Uhrzeit manuell ein. |
| Die angezeigte Uhrzeit ist offensichtlich falsch | Prüfen Sie, ob sich Geräte mit sehr starken Magnetfeldern in unmittelbarer Uhrnähe befinden (z. B. Fernsehgerät). Entfernen Sie diese oder wählen Sie einen anderen Standort für die Uhr aus.Starten Sie nochmals die Funkübertragung. |
Modell: Funk-Wanduhr CK 1710
Batterie: 5x LR6 (AA), 1,5 V
Bemessungsstrom: max. 0,35 mA
Inverkehrbringer (keine
Service-Adresse):
Waagen-Schmitt GmbH
Hammer Steindamm 27-29
Unsere Produkte werden ständig weiterentwickelt und verbessert.
Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich.
Konformitätserklärung
Diese Uhr wurde gemäß den harmonisierten europäischen Normen hergestellt.
Es entspricht den Bestimmungen den unten aufgeführten EG-Richtlinien:
2014/30/EU EMV-Richtlinie
• 2011/65/EU RoHS-Richtlinie
in den jeweils geltenden Fassungen
Die Erklärung verliert ihre Gültigkeit, falls am Artikel eine nicht mit uns abgestimmte Änderung vorgenommen wurde.
Hamburg, April 2017
Waagen-Schmitt GmbH
Hammer Steindamm 27-29
Die Firma Waagen-Schmitt GmbH garantiert für 3 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.
Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück.
Verpackung entsorgen
Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.
Artikel entsorgen
Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten.
Geräte dürfen nicht im normalen Hausmüll entsorgt werden.
Am Ende seiner Lebensdauer ist der Artikel einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.
Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.
Batterien und Akkus gehören nicht in den Hausmüll.
Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.
