BEDIENUNGSANLEITUNG WS 1823 ADE

Thermo-/Hygrometer mit Weckfunktion

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Dieses Hygrometer ist ein ideales Messinstrument, um die Beschaffenheit Ihres Raumklimas zu überprüfen. Die langjährige Erfahrung der Marke ADE stellt eine technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ohnen viel Freude und Erfolg beim Überwachen und Einsehen der Wetterdaten.

Ihr ADE Team

Lieferumfang

Thermo-/Hygrometer bestehend aus:
-Basisstation
-3 Funk-Außensensoren
- Batterien:
-2 x LR03 (AAA) für Basisstation
-2 x LR6 (AA) für Funk-Außensensor
Bedienungsanleitung

IM_Web_WS1823_201805_V1

Inhaltsverzeichnis

Lieferumfang 2

Allgemeines. 4

Bestimmungsgemäßer Gebrauch 5

Sicherheit 5

Basisation. 8

Funk-AuBensenor 10

Inbetriebnahme 11

Funk-AuBensensoren. 11

Basisstation. 12

Checkliste bei fehlender Datenübertragung der Außensensoren 12

Uhrzeit und Datum einstellen 13

Standort wahlen 14

Geräte aufstellen 15

Außensor manuell verbinden 15

Gebrauch 16

Wecken 18

Reinigen 20

Störung / Abhilfe 20

Technischen Daten 21

Konformitätserklung 22

Garantie 23

Entsorgen 23

Über diese Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

• Dieses Thermo-/Hygrometer dient zur Messung von Temperatur und Luftfeuchtigkeit im Innen und Außenbereich.
  Das Gerät verfügt zusammen über eine Weckfunktion.
• Für die gewerbliche Nutzung ist das Gerät ungeeignet.

Sicherheit

• Dieser Artikel kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Artikels unterwiesen wurden und die darauf resultierenden Gefahren verstehen.

• Kinder)durfen nicht mit dem Artikel spiel.

• Reinigung und Benutzerwartung)durren nicht von Kindern vorgenommen werden, es sei dess, sie sind 8 Jahre oder alter und werden beaufsichtigt.
• Batterien können bei Verschlucken Lebensgeführlich sein. Bewahren Sie Gerät und Batterien deshalb für Kleinkinder unerreich-

bar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.

Gefahr für Kinder

• Halten Sie Kinder von Verpackungsmaterial und den zum Lieferumfang gehörenden Kleinteilen fern. Bei Verschlucken besteht Erstickungsgefahr.

GEFAHR von Brand/Verbrennung und/oder Explosion

• Explosionsgefahr bei unsachgemäßem Auswechseln der Batterien. Ersetzen Sie Batterien nur durch denselben oder einen gleichwertigen Batterietyp. Beachten Sie die „Technischen Daten".
• Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Ansonsten besteht erhöhte Explosions- und Auslaufgefahr, außer dem konnen Gase entweichen!
• Vermeiden Sie Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt spulen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf.

Hinweis von Sachschäden

• Tauchen Sie den Antikel nicht Wasser oder andere Flüssigkeiten.
  Schützen Sie den Antikel vor starken Stößen und Erschüttterungen.

• Nehmen Sie die Batterien aus Gerät heraus, wenn diese verbraucht sind oder wenn Sie das Gerät länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.

• Achten Sie beim Einsetzen und Wechseln der Batterien auf die richtige Polarität (+/-).
• Setzen Sie die Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr!
• Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlagen.
• Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine entsprechenden Typen oder gebrauchte und neue Batterien miteinander.
• Nehmen Sie keine Veränderungen an dem Anteil vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführren. Unsachgemäß durchgeführte Reparaturen können erhebliche Gefährdungen für den Benutzer verursachen.

-Ziehen Sie die Schutzfolie vom Display.
-Stecken Sie den Standfuß in die beiden Öffnungen auf der Unterseite der Basisstation.

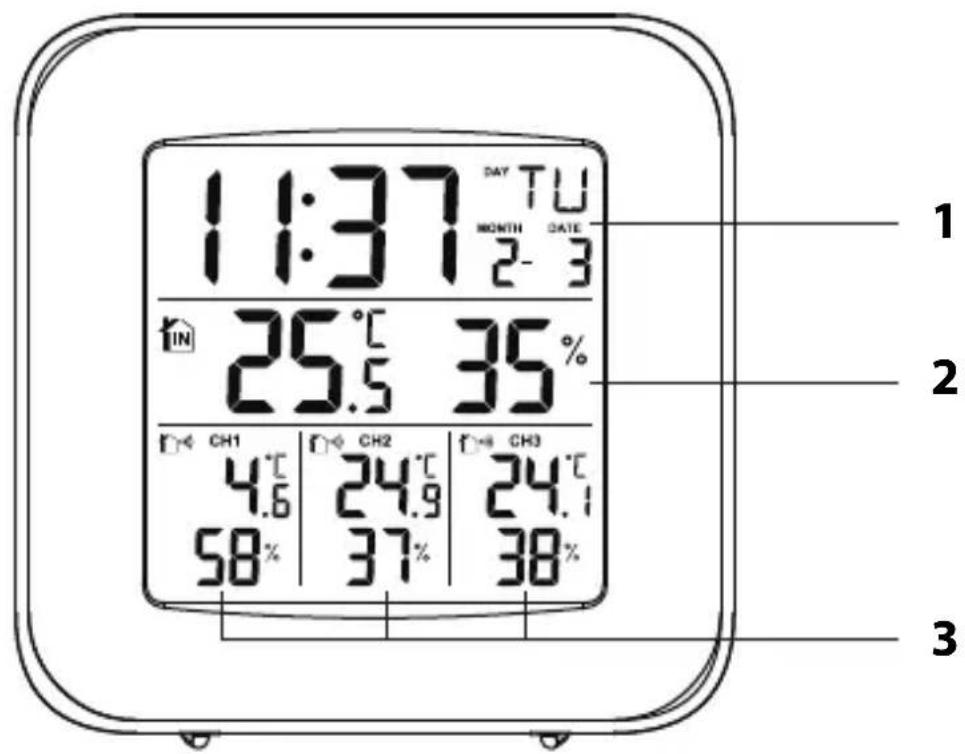

1 Uhrzeit und Kalender
2 Temperatur und Luftfeuchtigkeit (Innen)
3 Temperatur und Luftfeuchtigkeit (Außen)

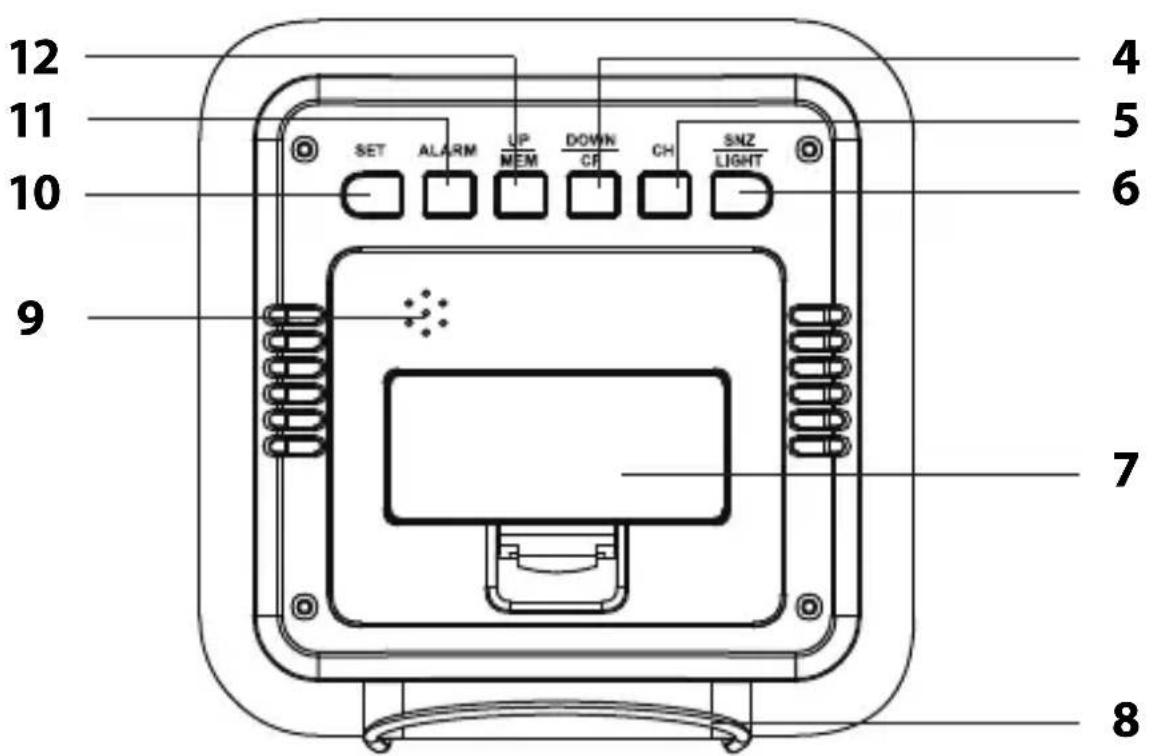

4 Taste DOWN/CF

• Angezeigte Werteändern (Einstellmodus)
• Zwischen ^ C und ^ wechseln

5 Taste CH

• Außensor auswahlen für manuelle Datenübertragung

6 Taste SNZ/LIGHT

• Weckwiederholung aktivieren
• Display beleuchten

7 Batteriefach für 2x LR03 (AAA), 1,5 V
8 Standfuß
9 Laufsprecher

10 Taste SET

Einstellmodus aufrufen
- Einstellungen speichern

11 Taste ALARM

• Weckzeit einstellen
• Weckfunktion ein- und ausschalten

12 Taste UP/MEM

• Angezeigte Werteändern (Einstellmodus)
  Gespeicherte Wetterdaten abrufen

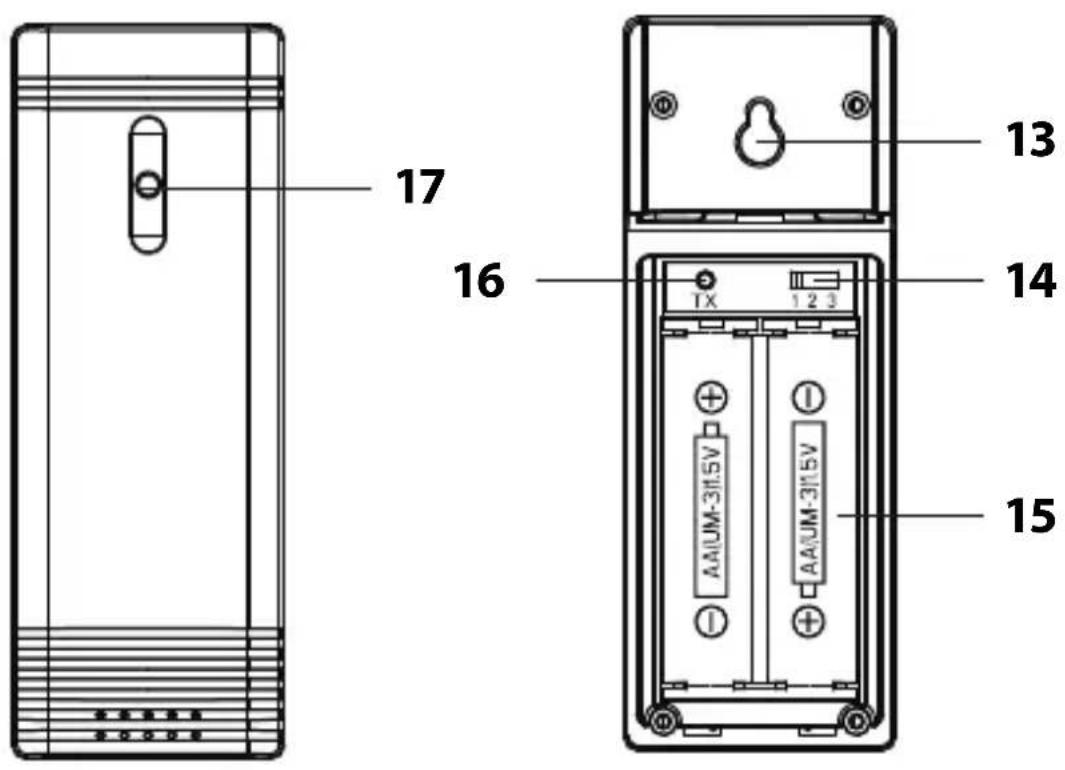

13 Aufhänge-Öse
14 Kanalwechsel-Schalter 1 2 3 für Datenübertragung
15 Batteriefach für 2x LR6 (AA), 1,5 V
16 Taste TX für manuelle Datenübertragung
17 LED-Leuchte (leuchtet nur bei Datenübertragung)

Inbetriebnahme

• Gehen Sie in der aufgeführten Reihenfolge vor und legen Sie zuerst die Batterien in die Funk-Außensensoren.
• Verwenden Sie keine Akkus, da diese eine zu geringe Spannung haben (nur 1,2 Vstatt 1,5 V). Das beeinflusst unter anderen die Messgenauigkeit.
• Verwenden Sie möglichst Alkaline-Batterienstatt Zinkkohle-Batterien. Alkaline-Batterien halten länger, besonderss bei niedrigen AuBentemperaturen.

Funk-Außensensoren

• Platzieren Sie zur Inbetriebnahme Basisstation und Außensensoren dicht beieinander.
  Die Außensensoren können sich später in verschiedene Räumen oder im Freien befinden.

• Entfernen Sie die Batteriefach-Abdeckung von der Rückseite jeder Außensensors.

• Legen Sie 2 Batterien des Typs LR03 (AAA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Beachten Sie die richtige Polarität der Batterien (+/-).

• Stellen Sie für jeder Außensor mit dem Kanalwechselschalter 1 2 3 für jeder Außensor einen eigenen Kanal ein (erster Sensor Kanal 1, zweiter Sensor Kanal 2, dritter Sensor Kanal 3).

• Schieber Ben Sie die Batteriefach-Abdeckungen wieder auf.

Basisstation

1. Drücken Sie die Verschlusslasche etwas in Richtung Batteriefachdeckel und nehmen Sie den Batteriefachdeckel ab.
2. Legen Sie 2 Batterien des Typs LR6 (AA) / 1,5 V so ein, wie auf dem Boden des Batteriefachs abgebildet. Achten Sie auf die richtige Polarität (+/-).
3. Setzen Sie den Batteriefachdeckel wieder auf.

Sobald die Basisstation mit Strom versorgt wird, ertont ein Piepton. Nach kurzer Zeit zeigt das Display folgende Werte an:

• Raum-Temperatur und Luftfeuchtigkeit (IN)
  These Werte werden von der Basisstation gemessen.
• Raum-Temperatur und Luftfeuchtigkeit (CH1-3)
  These Werte werden von den einzelnen Sensoren gemessen und per Funk übertragen.
  Die Daten von Basisstation und Funk-Außenensoren werden 1x pro Minute aktualisiert.

Checkliste bei fehlender Datenübertragung der Außensensoren

Wenn keine Messwerte von den Außensensoren angezeigt werden, prüfen Sie Folgendes:

Sind die Batterien richtig eingelegt?
- Hat wirklich jeder Außensor eine eigene Kanal-nummer?

• Ist der Standort der AußenSENSoren geeignet (siehe „Standort wahlen“)?
• Starten Sie die Datenübertragung ggf. manuell, siehe „Messdaten eines Außensensors manuell übertragen".

Uhrzeit und Datum einstellen

Wenn zwischen zwei Tastendrücken mehr als ca. 20 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen inn wiederholen.

1. Drucken Sie SET. Im Display blinkte eine Jahreszahl.
2. Stellen Sie mit UP/MEM oder DOWN/CF die aktuelle Jahreszahl ein.
3. Drucken Sie SET.
4. Gehen Sie vor wie beschreiben, um folgende Werte einzustellen:

-Monat
-Tag
-Stundenzeit
-Minutenzeit
-Zeitformat

Drücken Sie abschlussend SET, um den Vorgang zu beenden.

Wenn Sie als Zeitformat „12 Hr“ wahlen, werden Vormittagsstunden im Display mit AM und Nachmittagsstunden mit PM dargestellt.

Standort wahlen

HINWEIS vor Sachschaden

Schützen Sie Basisstation und Funksensoren vor Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung.
Schützen Sie die Basisstation vor Feuchtigkeit. Stellen Sie die Basisstation ausschließlich in einem trockenen, geschlossenen Raum auf. Die Funksensoren sind gegen Feuchtigkeit geschützt, müssen aber vor direkter Nässeeinwirkung, z. B. Regen, geschützt werden.

• Der maximale Abstand zwischen Basisstation und Außensor darf bis zu 60 Meter betragen. Diese Reichweite ist aber nur bei „direktem Sichtkontakt“ möglich.
• Abschirmende Baumaterialien wie z. B. Stahlbeton reduzieren oder verhindern den Funkempfang zwischen Basisstation und Außensorson.
• Geräte wie Fernseher, Schnurlose Telefon, Computer und Leuchtstoffrähren können den Funkempfang bereits stären.

• Stellen Sie Basisstation und Außensensoren nicht direkt auf den Boden. Dies schränkt die Reichweite ein.

• Bei niedrigen Temperatures im Winter kann die Leistung der Außensor-Batterien deutlich abfallen. Dies vermindert die Sendereichweite.

Geräte aufstellen

Die Basisstation verfügt über einen Standfuß.

• Stellen Sie die Basisstation möglichst in Fensternähe auf. Dort ist der Empfang in der Regel am besten.

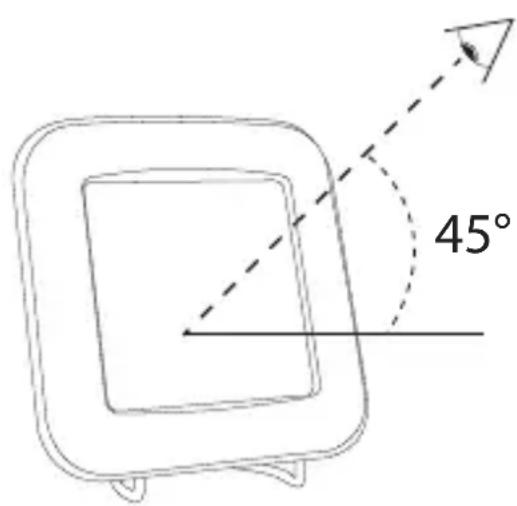

Der LCD-Bildschirm ist mit einer „optimalen Sichte“ konstruiert

Im 45^ Winkel lassst sich daher das Display am besten abesen.

Die Funk-Außensensoren verfügen auf der Rückseite über eine Aufhänge-Öse.

• Stellen Sie oder hangen Sie die Außenensensoren an einen Platz, wo sie vor direkten Witterungseinflüssen (Regen, Sonne, Wind etc.) geschützt sind. Geeignete Standorte sind z. B. unter einem Vordach oder in einem Carport.

Außensor manuell verbinden

Wenn 3 Minuten nach dem Einlagen der Batterien die Daten eines Außensensors nicht im Display angezeigt werden, können Sie den Außensor manuell mit der Basisstation verbinden.

1. Wahlen Sie mit der Taste CH den gewünschten Außen sensor aus. Beachten Sie die Display-Anzeige.

2. Halten Sie die Taste CH gedrückt, bis die Anzeige schnell blinkt.

3. Drücken Sie beim entsprechenden Außensor die Taste TX, um die Messdaten zu übertragen.

Sie können diese Funktion nutzen, um nach einem Batterienwechsel die Datenübertragung direkt zu starten.

Gebrauch

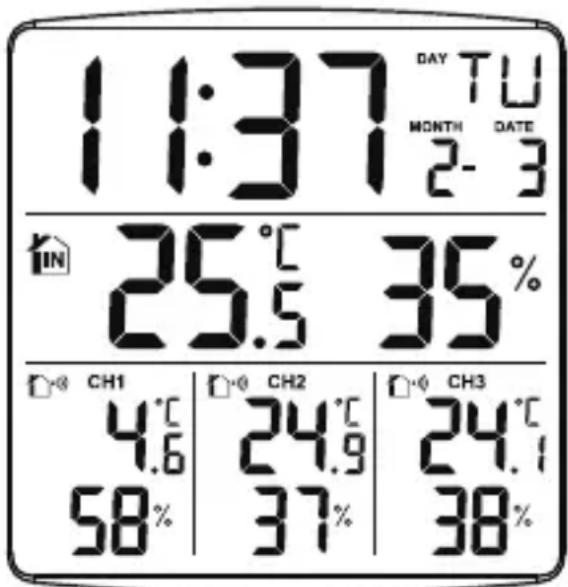

Display-Anzeigen

Das Display bietet im Standardmodus (Uhrzeitanzeige) fol-gende Informationen:

Uhr- oder Weckzeit, Monat und Tag
- Temperatur und Luftfeuchtigkeit im Innbereich (von der Basisstation gemessen)
- Temperatur und Luftfeuchtigkeit im Außenbereich (von den Außenensoren CH1-3 gemessen)

Gespeicherte Wetterdaten

Mit der Taste UP/MEM erhalten Sie die hochsten und geringsten Werte angezeigt, die das Gerät gespeichert hat.

1x drucken: MAX-Werte werden angezeigt
2x drucken: MIN-Werte werden angezeigt
3x drucken:normale Display-Anzeige

Um die gespeicherten Werte zu Löschen:

• Halten Sie die Taste UP/MEM ca. 3 Sekunden gedrückt, bis die angezeigten Werte gelöscht sind.

Ansonsten werden die gespeicherten Werte automatisch immer um Mitternacht gelöscht.

Display beleuchten

• Drücken Sie die Taste SZN/LIGHT, um die Displaybeleuchtung für ca. 5 Sekunden einzuschalten.

Maßeinheit wechseln

• Drücken Sie die Taste DOWN/CF, um die Temperatur in der Maßeinheit °Celsius oder °Fahrenheit angezeigt zubekommen.

Batteriewechsel-Anzeige

Für die Basisstation und jeder Funk-Außensor gibt es jeweils eine Batteriewechsel-Anzeige.

Wenn das Symbol im Display angezeigt wird, müssen Sie die eingelegten Batterien der Basisstation bzw. des jeweiligen Funk-Außensensors gegen neue austauschen.

Gehen Sie dann vor, wie bei „Inbetriebnahme“ beschrieben. Beachten Sie:

• Verwenden Sie nur den Batterietyp, der in den „Technischen Daten“ angegeben ist.
  Wechseln Sie immer alle Batterien aus.

• Entsorgen Sie alte Batterien umweltgerecht, siehe „Entsorgen".

Wecken

Weckzeit einstellen

Der Vorlauf der angezeigten Werte Goeschneller, wenn Sie die Tasten UP/MEM bzw. DOWN/CF gedrückt halten.

1. Drucken Sie ALARM.
   Im Display wird „0:00" oder die zuletzt eingestellte Weckzeit und „AL" angezeigt.
2. Drücken Sie erneut kurz ALARM.
   Im Display wird angezeigt, die Weckfunktion ist aktiv.
3. Halten Sie ALARM gedrückt, bis im Display die Stundenziffer blinkt.
4. Stellen Sie mit UP/MEM oder DOWN/CF die gewünschte Weckstunde ein.
5. Drucken Sie ALARM.
   Im Display blinkt die Minutenanzeige für die Weckzeit.
6. Stellen Sie mit UP/MEM oder DOWN/CF die gewünschte Weckminute ein.
7. Bestätigten Sie die Einstellungen durch erneutes Drücken von ALARM.

Das Display zeigt danach wieder automatisch die aktuelle Uhrzeit sowie an.

Geweckt werden

Zur eingestellt den Zeit werden Sie von einem Wecksignal geweckt, wobei das Signal mit zunehmender Weckdauer immer intensiver wird.

Weckalarm ganz ausschalten

• Drücken Sie eine beliebige Taste (außer SNZ), um den Alarm zu beenden. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Autostopp-Funktion

Wenn Sie keine Taste drücken, schaltet sich der Alarm nach 2 Minuten automatisch aus. Nach 24 Stunden wird der Alarm erneut ausgelöst.

Weckwiederholung (Snoopze-Funktion)

• Drücken Sie 1x die Taste SNZ/LIGHT, wenn das Wecksignal ertönt.

Das Wecksignal verstummt und im Display blinken das Wecksymbol und Z^z .

Nach ca. 5 Minuten schaltet sich das Gerät wieder ein und weckt Sie erneut. Dieseer Vorgang kann mehrfach wiederholt werden.

Weckfunktion ein- und ausschalten

-Ausgehend von der Anzeige der aktuellen Uhrzeit im Display, drücken Sie 2x ALARM, um die Weckfunktion ein- und auszuschalten.

Sobald das Wecksymbol im Display nicht mehr angezeigt wird, ist die Weckfunktion deaktivert.

Reinigen

-Wischen Sie Basisstation und Funk-Außensensoren bei Bedarf mit einem leicht angefeuchteten Tuch sauber.

Störung/Abhilfe

Störung Mögliche Ursache
Die Temperaturangabe der Basisstation oder eines Außensensors erscheint zu hoch.	Prüfen Sie, ob die Basisstation oder der Außensor direkter Sonnenstrahlung aus-gesetzt ist.
Im Display wirdstatt gesessenen Werten für Temperatur bzw. Luft-feuchigkeit HI bzw. LO angezeigt.	Die Werte liegen ober-bzw. unterhalb des Messbereichs.
Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch.	Nehmen Sie die Batterien aus der Basis-station und setzen Sie nach einem kurzen Moment wieder ein..
Die Basisstation empfängt keine Signale der Funksen-soren.	• Stellen Sie sicher, dass sich keine elektrischen Störquellen in der Höhe der Funksenoren oder der Basisstation befinden. • Prüfen Sie die Batterie in den Sensoren. • Bewegen Sie die Basis-station;naher zu den Sensoren oder umge-keit.

Technischen Daten

Basisstation

Modell: Thermo-/Hygrometer WS 1823

Batterien: 2x LR03 (AAA) / 1,5 V

Messbereich

• Temperature: 0^ C bis 50^ C (32°F - 122°F)

• Luftfeuchtigkeit: 20% - 95%

Funk-Außensensoren

Batterien: 2x LR6 (AA) / 1,5 V

Messbereich:

• Temperature: -40^ bis +70^ (-40°F - 158°F)

• Luftfeuchtigkeit: wie Basisstation

Max. Sendeleistung: 0 dBm

Reichweite: ca. 60 Meter (offenes Gelände)

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärgung

Hiermit erklärt die Waagen-Schmitt GmbH, dass das Thermo-/Hygrometer WS 1823 den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

www.adegermany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an der Waage eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Mai 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihrlem Land gelten.

Geräte)dürfen nicht im normalen Hausmull entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für{nahere Auskünfte an Ihr ortliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

Dear Customer!

Dystrybutor: Waagen-Schmitt GmbH

Hammer Steindamm 27-29
