BEDIENUNGSANLEITUNG CTDI K 940C NE BAUKNECHT

1 Sicherheits- und Warnhinweise 3
2 Montageanleitung 6
2.1 Sicherheitshinweise für den Kuchenmobelmonteur 6
2.2 Belüftung 6
2.3 Einbau 6
2.4 Variable Einbaumogglichkeit: auflieigender Einbau ...7
2.5 Variable Einbaumogglichkeit: fl achenbundiger Einbau 7
2.6 Abbildungen Kuchenschrank 8
2.7 Arbeitsplattenausschnitt herstellen 9
2.8 Kochfläche einkleben 9
2.9Zusammenbau Abluftsystem 11
2.10 Wichtige Hinweise zum Einbau des Kochmuldenlufters 12

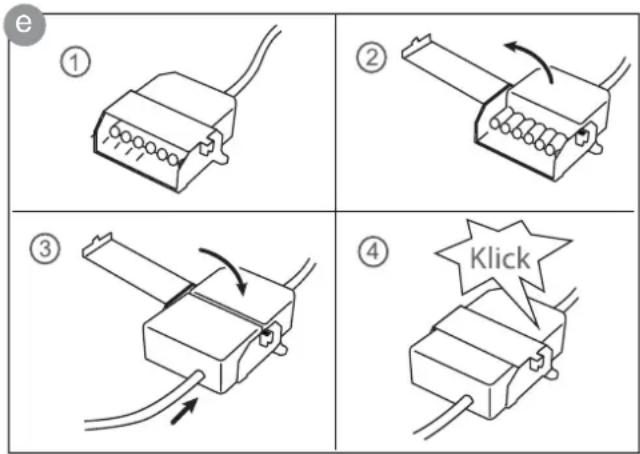

2.11 7-poliger Stecker Anschluss Lüfter 13

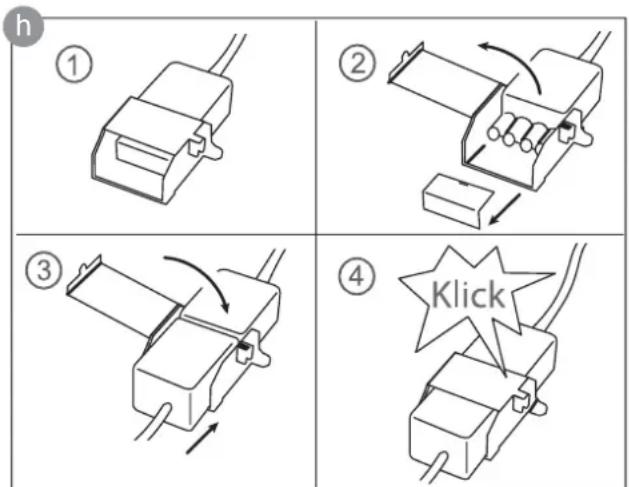

2.12 4-poliger Stecker Anschluss Plasmafiter (optional) 13
2.13 Technische Daten 14

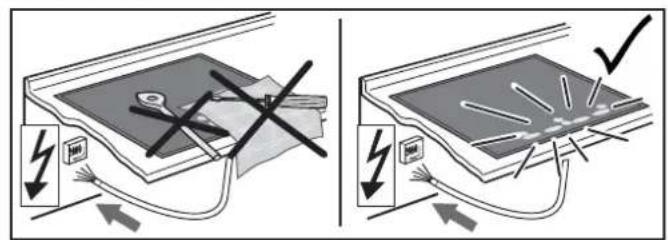

2.14 Inbetriebnahme 14

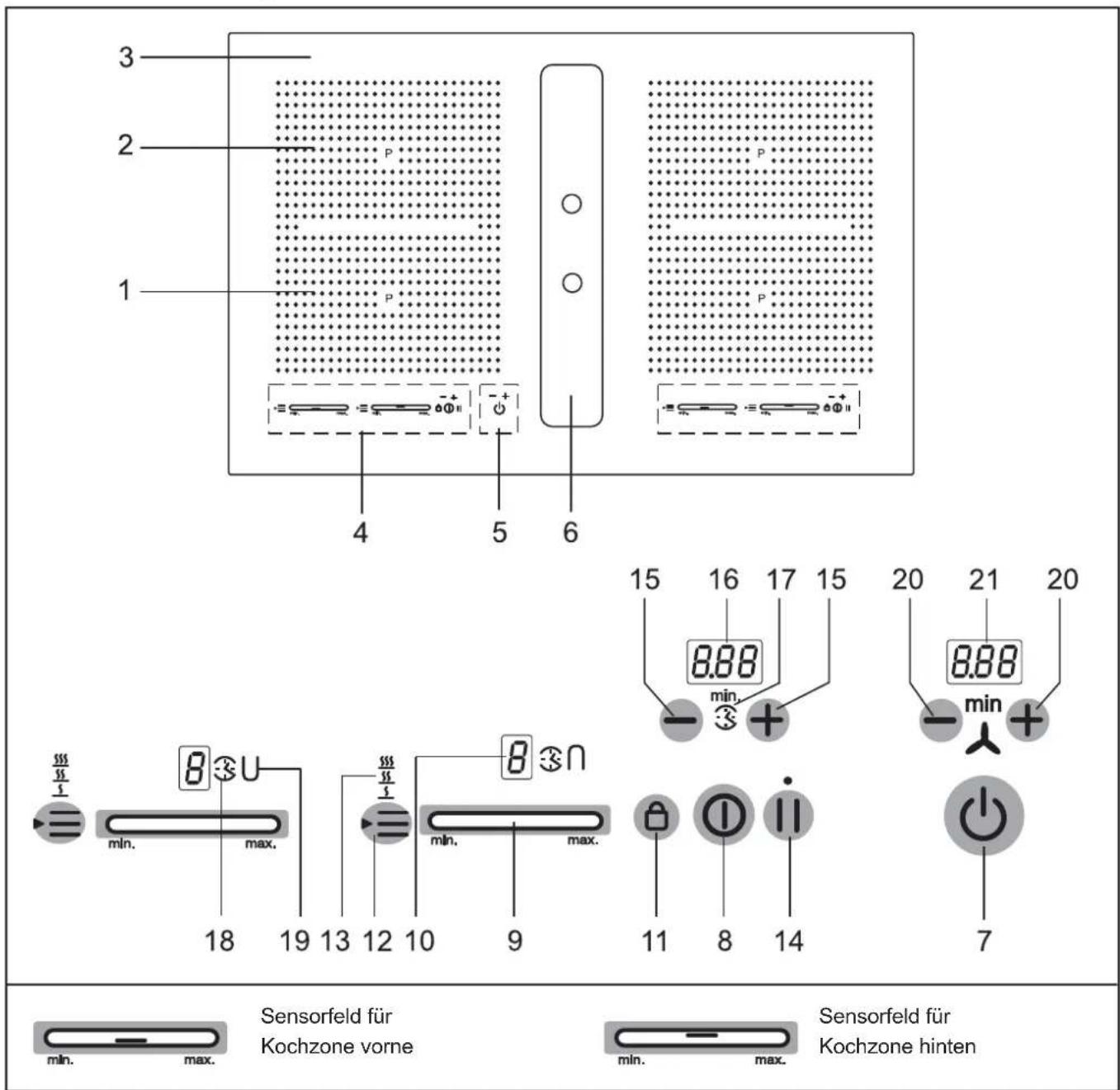

3 Gerätebeschreibung 15

3.1 Bedienung durch Sensortasten 16

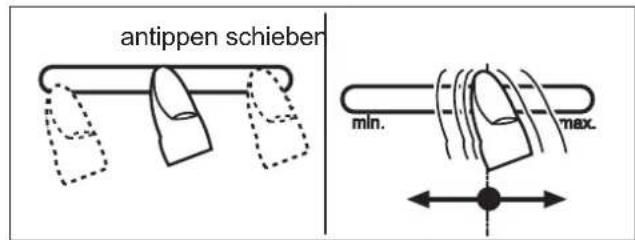

3.2 Wissenswertes zum Slider (Sensorfeld) 16

4 Bedienung 17

4.1 Das Induktionskochfeld. 17
4.2 Topferkennung 17
4.3 Betriebsdauerbegrenzung 17
4.4 Sonstige Funktionen 17
4.5 Überhitzungsschutz (Induktion) 17
4.6 Geschirr für Induktionskochfeld 18
4.7 Energiespartipps 18
4.8 Kochstufen 18
4.9 Restwärmeanzeige 18
4.10 Gerat betriebsbereit schalten 19
4.11 Tastenbetätigung 19
4.12 Kochfeld und Kochzone einschalten 19
4.13 Kochzone ausschalten 19
4.14 Kochfeld abschalten 19
4.15 STOP-Funktion 20
4.16 Recall-Funktion 20
4.17 Verriegelung 21
4.18 Bruckenfunktion 21
4.19 Abschaltautomatik (Timer) 22
4.20 Kurzzeitwecker (Eier-Uhr) 22
4.21 Ankochautomatik 23
4.22 Warmhaltefunktion 23
4.23 Verriegelung 24
4.24 Powerstufe 24
4.25 Powermanagement 24
4.26 Lufter verwenden 25
4.26.1 Lüfter ein- und ausschalten 25
4.26.2 Lufternachlauf 25
4.26.3 Nachlaufzeit 25

5 Reinigung und Pflege 26

5.1 Glaskeramik-Kochfeld. 26
5.2 Spezielle Verschmutzungen 26
5.3 Kochmulden Lüfter 26
5.4 Hinweise zum Energiesparen 26

6 Was tun bei Problemen? 27
7 Kundendienst 27

VIELEN DANK, DASS SIE EIN GERÄT VON BAUKNECHT GEKAUFTH HABEN

Für einen umfassenderen Kundenservice, registrierten Sie Ihr Produktitte unter www.bauknecht.eu/

Lesen Sie unbedingt die Sicherheitshinweise vor der Inbetriebnahme Ihr's Gerätes.

1 Sicherheits- und Warnhinweise

WICHTIG

Lesen und laden Sie die komplette Anleitung unter docs.bauknecht.eu runter oder rufen Sie die in der Garantiererklärung aufgeführte Telefonnummer an.
itte lessen Sie die Informationen in thisem Heft sorgfältig durch, bevor Sie Ihr Kochfeld in Betriebnehmen und halten Sie sie für späteren Gebrauch bereit.
Beachten Sie immer alle Sicherheitschinweise in dieser Anleitung und am Gerät selbst. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch Fehler bei der Benutzung, Nichtbeachtung der Sicherheitshinweise und fehlerhafte Einstellungen verursacht werden
Kleinkinder unter 3 Jahren dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten. Kinder unter 8 Jahren sollenn vom Gerät ferngehalten werden, es sei dann sie werden durchgangig beaufsichtigt. Dieses Gerät ist nicht davon bestimmt, durch Personen (einschließlich Kinder ab 8 Jahren) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Achten Sie daraufuf, dass Kinder nicht mit dem Gerät speilen konnen. Halten Sie während der Reinigungsa- und Wartungsarbeiten Kinder vom Gerät fern.
ACHTUNG: Zugängliche Geräteile erwärmen sich während des Gebrauchs sehr stark. Achten Sie darauf, heiße Teile nicht zu berühren. Kinder unter 8 Jahren sollenn vom Gerät ferngehalten werden, es sei dann sie werden durchgangig beaufsichtigt.
VORSICHT: Zugangliche Geräteile der Kochmulde erwärmen sich während des Gebrauchs.

ACHTUNG: Bei Bruchen, Sprungen, Rissen oder anderen Beschädigungen an der Glasfläche besteht bei Gebrauch Stromschlaggefahr.
Achtung: Feuergefahr! Die Kochzonen durren nicht als Ablagefl ache benutzt werden.
VORSICHT: Beaufsichtigen Sie ständig jeder kurzen oder längeren Kochvorgang.
Achtung: Bereiten Sie Speisen mit Fett oder Öl immer unter Aufsicht zu - Feuergefahr. Brennendes Öl / Fett NIE mit Wasserlöschen! Schalten Sie das Gerät aus und bedecken die Flamme mit einer Decke, einem Topfdeckel oder ein Löschdecke.
Töppe mit Frittierfett oder Öl niemals unbeaufsichtigt halten, brennendes Öl kann sich entzünden.
Das Kochfeld niemals als Ablage- oder Standfläche verwenden! Brennbare Materialien, z.B. Kleidung solange vom Gerät fernhalten, bis die Kochzonen komplett abgekühlt sind - FEUERGEFAHR.
Gegenstände aus Metall, wie z.B. Messer, Gabel, Loff el und Deckel sollenn nicht auf der Kochfl ache abgelegt werden, da sie heiB werden und schmelzen konnen.
Schalten Sie eine Kochzone nach Gebrauch unbedingt durch die Steuerung ab und nicht allein durch die Topferkennung.

BESTIMMUNGSGEMÄSSE VERWENDUNG

VORSICHT: Das Gerät darft nicht über externe Schaltgeräte, wie z.B. Timer oder separate Fernbedienung bedient werden.
Dieses Gerat ist für den Haushaltsbedarf und für die Nutzung anderen, ähnlichen Einrichtungen, bestimmt, wie z.B. Mitarbeiterkuchen in Geschäften, Büros und anderen Arbeitsumgebungen, in landwirtschaftlichen Betrieben und durch Kunden in Hotels, Motels, Früh-stückspensionen und weiteren typischen Wohnumgebungen.
Dieses Gerät ist nicht für die professionelle Nutzung bestimmt. Betreiben Sie das Gerät nicht im Freien.

INSTALLATION

Das Gerät muss immer von mindestens zwei Personen bewegt und eingebaut werden - Unfallgefahr!. Tragen Sie beim Auspacken und Einbau Schutzhandschuhe zur Vermeidung von Schnittverletzungen.
Der Einbau, einschließlich des Wasseranschlusses (falls notwendig) darf nur von einem qualifi zierten Techniker durchgefuhrt werden. Reparieren oder ersetzen Sie keine Geräteile, außer wenn dies ausdrücklich in der Gebrauchsanweisung beschreiben sein sollte. Halten Sie Kinder fern vom Einbauort.
Nachdem Sie das Gerät aus der Verpackung genommen haben, kontrollieren Sie es auf eventuelle Transportbeschädigungen. Bei Problemen wenden Sie sich an ihren Handler oder{nachsten Kundendienst. Entfernen Sie nach dem Einbau alle Verpackungsabfälle (Plastik, Schaumstoffe teile etc.) aus der Reichweite von Kindern - Erstickungsgefahr. Trennen Sie vor dem Einbau das Gerät von der Stromversorgung - Stromschlagsgefahr. Stellen Sie beim Einbau safer, dass das Netzkabel nicht beschädigt wird - Feuer- und Stromschlagsgefahr. Schalten Sie das Gerät nur ein, wenn der Einbau vollständig abgeschlossen ist.
Alle Ausschnittarbeiten an Möbel und Arbeitsplatz vor dem Einsetzen der Geräte durchführung und die Späne entfern.
Wenn das Gerät NICHT über einem Ofen eingebaut wird, muss eine Trennwand (nicht im Lieferumfang enthalten) in das Kuchenmöbel unter dem Gerät eingebaut werden.
Bei gleichzeitigem Betrieb des eingebauten Gerätes mit anderen Gasverbrennungsgräten oder anderen Feuerstellen muss für ausreichend Zuluft gesorgt werden.
Die Abluft muss in einem eigenen für den Zweck vorgesehenen Luftungsschacht oder durch die Hauswand nach draußen geführt werden führen. Alle nationalen Vorschriften für Abluft und Rauchabzug müssen berücksichtig werden.

REINIGUNG UND WARTUNG

ACHTUNG: Trennen Sie vor Reinigung und Instandhaltung das Gerät von der Stromversorgung; niemals Dampfreinigungsgeräte verwenden - Stromschlaggefahr.
Benutzen Sie keine Scheuermittel, Reinigungsmittel auf Chlorbasis oder Topfkratzer.
Die Haube mussinnen und außen regelmäßigerinigt werden (MINDESTENS EINMAL PRO MONAT) undzar in Übereinstimmung mit den Wartungshinweisen in dieser Anleitung.
Fehlende oder mangelnde Reinigung oder Nichtbeachtung der Hinweise konnen zu einem Feuer führen.

VERPACKUNGSENTSORGUNG

• Das Verpackungsmaterial ist zu 100% wie derverwertbar und trag das Recycling-Symbol. Die verschiedene Verpackungsteile dürfen deswegen nur unter Einhaltung und in vollständiger Übereinstimmung mit den örtlichen Bestimmungen der Regierungen zur Entsorgung entsorgt werden.

ALTGERÄTE-ENTSORGUNG

• Dieses Geräte ist mit recyclebaren oder wiederverwertbaren Materialien hergestellt und darauf nur in Übereinstimmung mit den örtlichen Entsorgungsverschriften entsorgt werden.
• Weitere Informationen über die Behandlung, Rückgewinnung und Recycling these Hausgerätes erhalten Sie von Ihrer örtlichen Behörde, der Sammelstelle für Haushaltsabfälle oder dem Geschäft, in dem Sie das Produkt gekauft haben. Dieses Gerät ist entsprechend der WEEE-Richtlinie 2012/19/EU über Elektrö- und Elektronik-Altgeräte gekennzeichnet.
• Indem Sie sicherstellen, dass these Produkt korrekt entsorgt wird, halten Sie, potentielle negative Folgen für die Umwelt und für die Gesundheit von Menschen zu vermeiden.
• Das Symbol auf dem Produkt oder seiner Verpackung wird daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

TIPPS ZUM ENERGIESPAREN

• Schalten Sie die Haube nur mit minimaler Geschwindigkeit ein, wenn Sie mit dem Kochen beginnen und setzen Sie sie nur ein paar Minuten lang nach dem Kochen laufen.
• Erhöhen Sie die Geschwindigkeit, wenn Sie große Mengen mit viel Dampf kochen und nutzen Sie den Ankochstoß nur in Extremsitu- ationen.
• Ersetzen Sie die Kohlefi liter, wenn es notwendig ist, um eine wirksame Geruchsvermeidung beizubehalten.
• Reinigen Sie die Fettfi Iter, immer, wenn es notwendig ist.
• Benutzen Sie immer die großmögliche Luftabführung, wie in dieser Anleitung beschrieben, für eine maximale Wirksamkeit und geringe Lautstärke.

KONFORMITÄTSERKLÄRUNG

• Dieses Gerät erfüllt die Ecodesign-Anforderungen der Europäischen Vorschriften: Nr..65/2014 und Nr. 66/2014 in Übereinstimmung mit den Europäischen Standards EN 61591 und EN 60704-2-13;

WARNING VOR ELEKTRISCHER ENERGIE! ES BESTEHT LEBENSGEFAHR!

In der Naze these Symbols sind spannungsführende Teile angebracht. Abdeckungen, die damit gekennzeichnet sind, dürfen nur von einer anerkannten Elektrofachkraft entfern't werden.

VORSICHT! HEISSE OBERFLÄCHEN!

Dieses Symbol ist auf Oberfl achen angebracht, die heiB werden. Es besteht die Gefahr schwerer Verbrennungen oder Verbruhungen.

Die Oberflächen können auch nach dem Abschalten des Gerätes besteht.

HINWEIS

Anmerkung, deren Beachtung den Umgang mit dem Gerat erleichtert.

2 Montageanleitung

2.1 Sicherheitshinweise für den Kuchenmöbelmonteur

• Das Gerät muss immer von mindestens zwei Personen bewegt und eingebaut werden - Unfallgefahr! Tragen Sie beim Auspacken und Einbau Schutzhandschuhe zur Vermeidung von Schnittverletzungen.
• Furniere, Kleber bzw. Kunststoff beläge der angrenzenden Möbel mussen temperaturbeständig sein (min. 75^ ). Sind die Furniere und Beläge nicht genügend temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
  Die Verwendung von Wandabschlussleisten aus Massivholz auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
  Die Mindestabstände der Muldenausschnittne nach hinten gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt geben einem Hochschrank ist ein Sicherheitsabstand von mindestens 50~mm einzuhalten. Die Seitenfläche des Hochschranks muss mit wärme festem Material verkleidet werden. Aus arbeitstechnischen Gründen sollen der Abstand jederch mindestens 300~mm detragen.
• Der Abstand zwischen Kochfeld und Dunstabzugshaube muss mindestens so groß sein, wie in der Montageanleitung der Dunstabzugshaube vorgegeben ist.
  Die Verpackungsmaterialien (Plastikfolien, Styropor, Nagel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen. Kleinteile konnten verschluckt werden und von Folien gehen Erstickungsgefahr aus.

2.2 Belüftung

Das Induktionskochfeld verfügt über einen Lüfter der automatisch ein- und abschaltet. Wenn die Temperaturwerte der Elektronik eine gewisse Schwelle überschreiben startet der Lüfter mit kleiner Geschwindigkeit. Wir das Induktionskochfeld intensiv benutz schaltet der Lüfter auf eine höhere Geschwindigkeit. Ist die Elektronik ausreichend abgekühlt reduziert der Lüfter seine Geschwindigkeit und schaltet wieder automatisch ab.
- Der Abstand zwischen Induktionskochfeld und Kuchenmöbel bzw. Einbaugeräten muss so gewählt werden, dass eine ausreichende Be- und Entlüfung der Induktion gewährleistet ist.
Schaltet sich hauftig die Leistung einer Kochzone selbsttätig herunter oder ab (siehe Kapitel Überhitzungsschutz) so ist vermutlich die Kühlung nicht ausreichend. In thisem Fall ist es empfehlenswert die Rückwand des Unterschranks im Bereich des Arbeitsplattenausschnits zu öff nen sowie die vordere Traversleiste des Möbels über die gesamte Breite des Kochfeldes zu entfern den damit ein besserer Luftzaustausch gegeben ist.

Zur besseren Belüftung des Kochfeldes wird vorne ein Luftspalt von mind. 5 mm empfohlen.

2.3 Einbau

Wichtige Hinweise

• Übermäßige Hitzeentwicklung von unter z.B. von einem Backofen ohne Querstromlüfter ist zu vermeiden.
• Wenn bei Einbauherden der Pyrolysebetrieb stattf ndet, darf das Induktionskochfeld nicht benutzt werden.
• Bei Einbau über einer Schublade ist darauf zu halten, möglichst keine spitzen Gegenstände in der Schublade gelagert werden. Diese können sich an der Unterseite des Kochfeldes verkanten und die Schublade blockieren.
• Befi ndet sich ein Zwischenboden unterhalb des Kochfeldes, muss der Mindestabstand zur Kochfeldunterseite 20mm betragen, um eine ausreichende Belüfung des Kochfeldes zu gewährleisten.
• Der Einbau des Kochfeldes über Kältegeräten, Geschirrspulern sowie Wasch- und Trockengeräten ist nicht zulässig.
• Es ist davon zu sorgen, dass wegen Brandgefahr keine feuergeführlichen, leicht entszündbaren oder durch Wärme verformbaren Gegenstände direkt keinere unter dem Kochfeld angeordnet bzw. gelegt werden.

Kochfelddichtung

Vor dem Einbau ist die beiliegende Kochfeldddichtung luckenlos einzulegen.

• Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in elev. darunter eingebaute Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in eine unebene Arbeitsplatte, z.B. mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die evtl. an dem Kochfeld befi ndliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.
• Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.

Arbeitsplattenausschnitt

Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit einem guten, geraden Sägeblatt oder einer Oberprüse vorgenommen werden. Die Schnittfl achen sollen den danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.

Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt. Die Glaskeramik-Kochfl äche muss unbedingt eben und bündig aufl iegen. Ein Verspannen kann zum Bruch der Glasplatte führen. Die Dichtung der Kochfl äche auf einwandfrei Sitz und lückenlose Aufl age prufen.

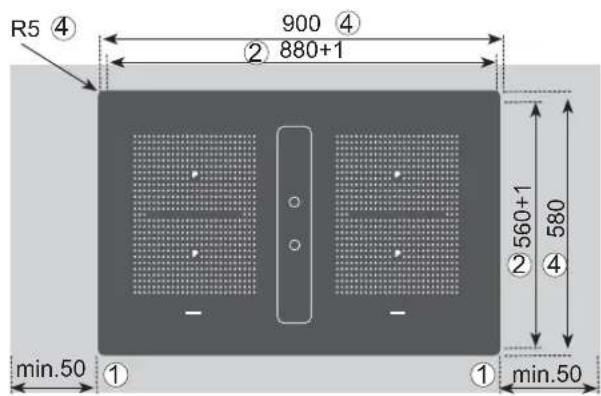

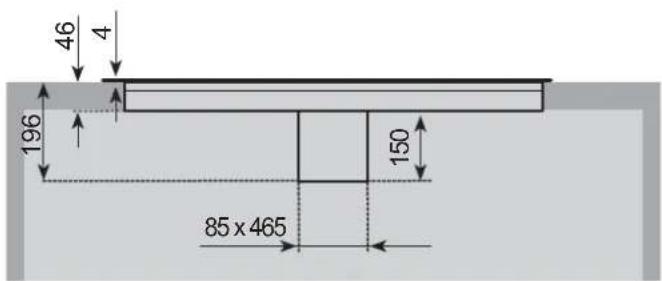

2.4 Variable Einbaumogglichkeit: aufliegender Einbau

MaBe in mm

① Mindestabstand zu benachbarten Wänden
② AussenittmaB
③ Ausfralma
④ Kochfeldaussenma

Wichtig:

Durch schiefe Aufl age oder Verspannen besteht beim Einbau des Glaskeramik-Kochfeldes Bruchgefahr!

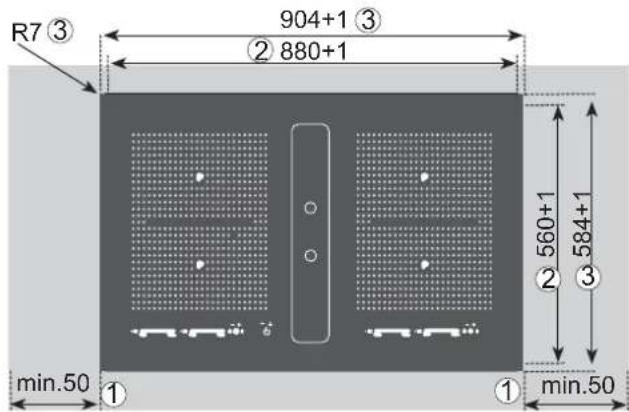

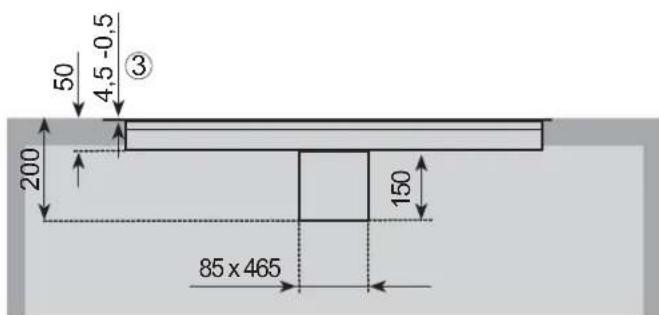

2.5 Variable Einbaumogglichkeit: fl achenbündiger Einbau

Dichtband in die Ecke der Aufl agekante der Arbeitsplatte aufkleben, so dass sich kein Silikonkleber unter das Kochfeld durchdrücken kann.

Das Kochfeld ohne Kleber in den Arbeitsplattenausschnitt einlagen und ausrichten. Gegebenenfalls Höhenausgleichsplatten unterlagen.

Den Spalt zwischen Kochfeld und Arbeitsplatte mit einem hitzebeständigen Silikonkleber ausfugen.

Wichtig

SilikonkleberarfischaneinerStelleunterdieAuflagefliche desKochfeldedrucken.EinspateresHerausnehmendesKochfeldedesistsonstnichtmehrmölich.BeNichtbeachtungkeineGewahrleistung!

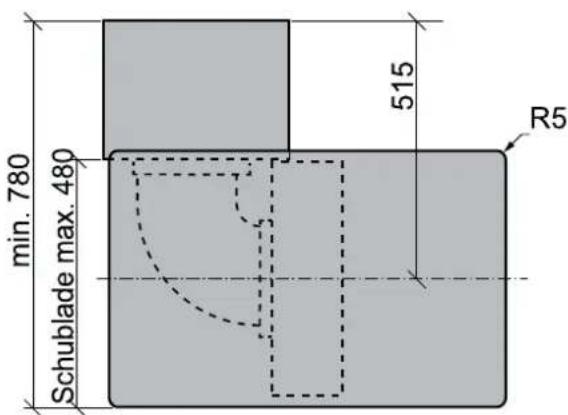

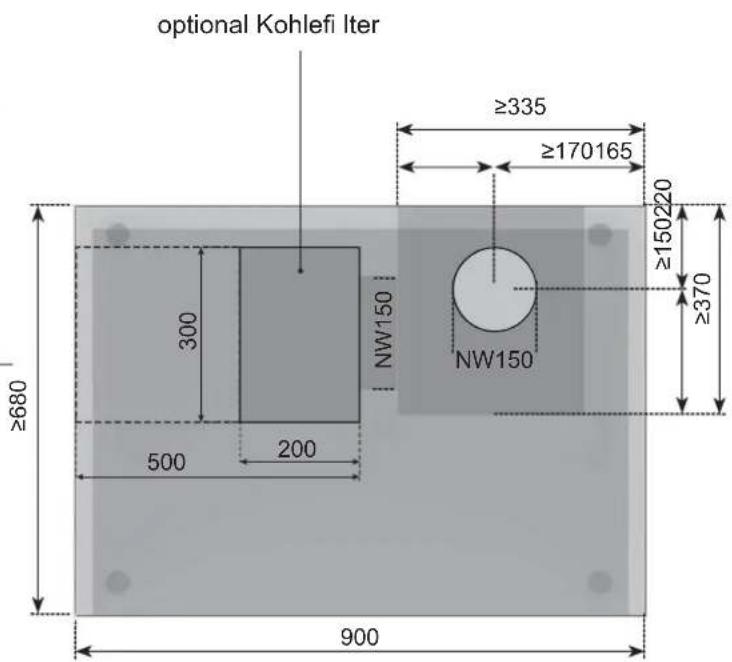

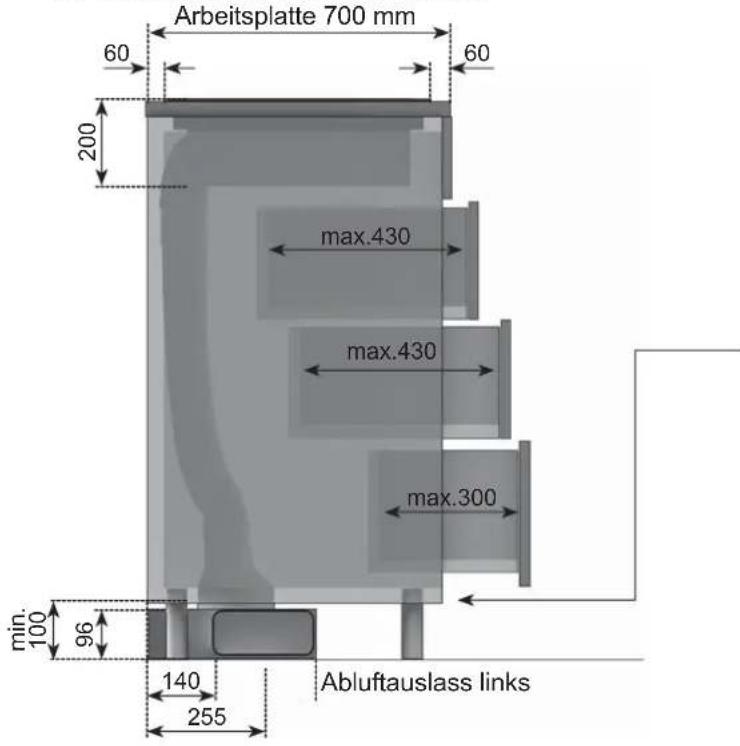

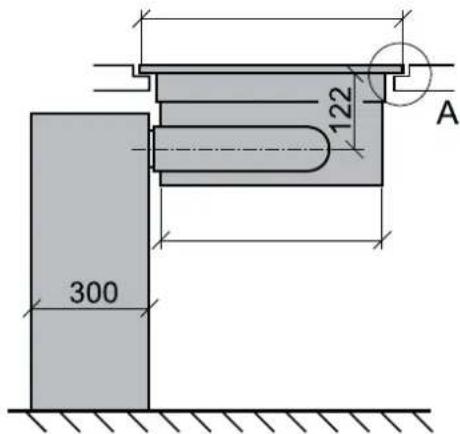

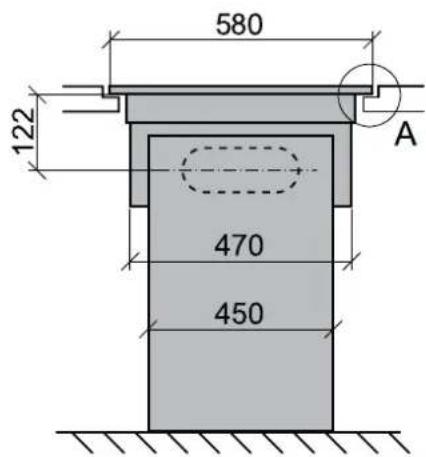

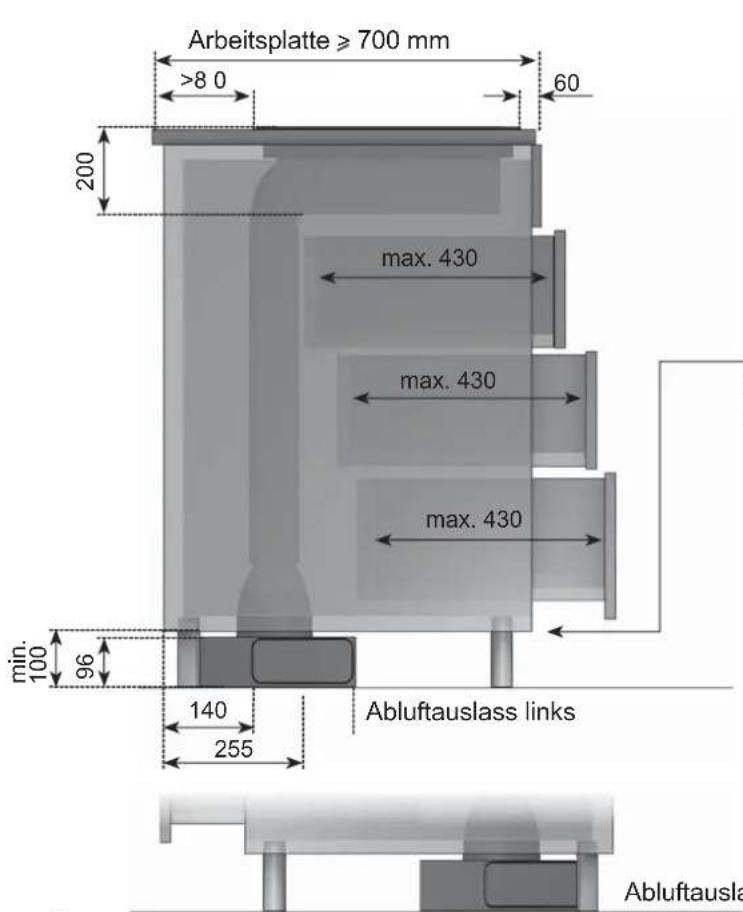

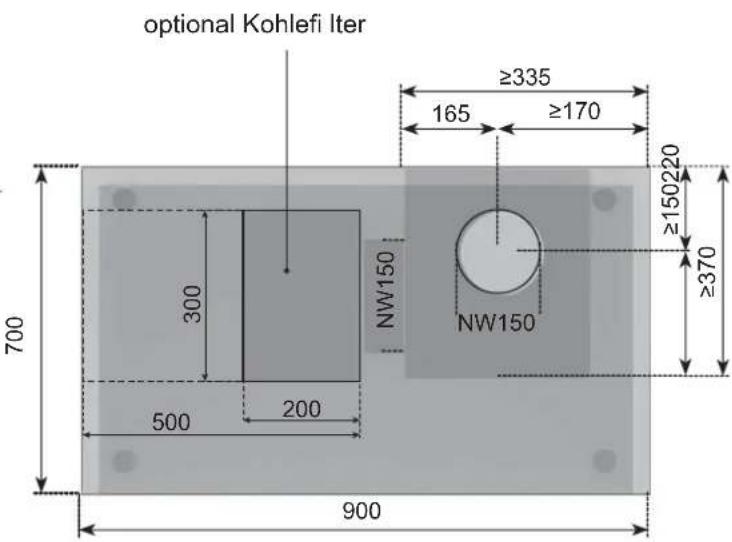

2.6 Abbildungen Kuchenschrank

Abluft wahlweise links oder rechts: Die Abluft kann je nach Einbausituation links oder rechts gewählt werden. Beachten Sieitte hierzu die nebenstehenden Maße zur optimalen Planung.

Abluft wahlweise links oder rechts: Die Abluft kann je nach Einbausituation links oder rechts gewählt werden. Beachten Sieitte hierzu die nebenstehenden Maße zur optimalen Planung.

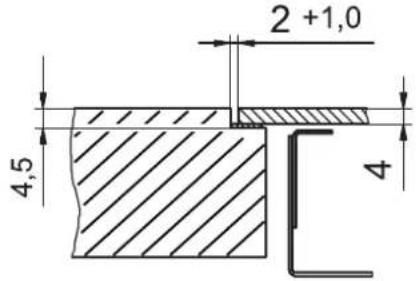

2.7 Arbeitsplattenausschnitt herstellen

Der Ausschnitt wird in zwei Arbeitsschritten hergestellt.

1. Den Ausschnitt für die Bodenwanne herstellen.
2. Die Ausfrösung für die Auflage der Glaskeramik-Platte vornehmen.

(Für diese Ausfrüssung ist mindestens eine Oberprüse mit Führungsleiste erforderlich.)

Das Außenmaß der Ausfräzung solle immer ca. 6 mm größter sein als das Außenmaß der Glaskeramik-Kochfl äche, damit eine Abdichtung (siehe: „Kochfl äche einkleben") vorgenommen werden kann.

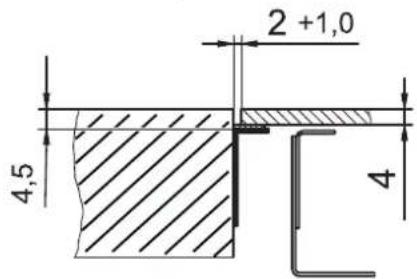

Alternative kann auch an Stelle des zweiten Arbeitschrittes die Auflage für die Glaskeramikplatte komplett Herausgeschnitten und hohenversetzt wieder eingeklebt werden.

Der Einbau von Holz- oder Steinleisten sowie von Stahlwinkeln ist ebenfalls möglich.

1. Den Ausschnitt für das Kochfeld herstellen.
2. Holz-/ Steinleiste oder Auflagewinkel an der Arbeitsplatzte befestigen.

Hinweis

Um eine exakte Flächenbündigkeit bei Steinarbeitsplatten herzustellen, ist die Ausfräsung ggf. anzupassen.

2.8 Kochfläche einkleben

Hinweise

Um Schaden an der Arbeitsplatte und an der Kochfl äche zu vermeiden, ist es erforderlich, das System Arbeitsplatte/Kochfl äche dauerhaft wasserdicht zu verkleben.
Die zu verklebenden Teile müssen trocken und fettfrei sein.
Zum Einkleben der Kochfläche benötigen Sie Haftreiniger und hitze- und feuchtigkeitsbeständigen Silikonkleber (150^)
- Beachten Sie unbedingt die bei beiden Materialien beiliegenden Verarbeitungshinweise! Hier fänden Sie auch die Berechnungsformel zum Aushärten des Silikonklebers. Vor Ablauf dieser Aushärtzeit darf die Kochfläche nicht in Betrieb genommen werden, da der Silikonkleber beschädigt werden kann!

• Verkleben Sie die Kochfläche nur an ihren Außenrandern!
• Nie die Kochfläche mit der Glaskeramik ungeschützt auf die Arbeitsplatte oder den Boden legen. Durch Verschmutzungen (Metallspane, Steinrechte ö.a.) konnen Kratzer auf der Oberfläche der Glaskeramik entstehen.itte immer Pappe oder eine Wolldecke unterlegen.

Arbeitsablauf

1. Dichtband die Ecke der Auflagekante der Arbeitsplatz aufkleben, so dass sich kein Silikonkleber 2 unter das Kochfeld durchrücken kann.
   Wichtig: Nur das der Kochfl äche beiliegende Dichtband verwenden! Bei Verwendung anderer Dichtungen ist nicht gewährleistet, dass die Kochfl äche nach dem Einbau nicht weiter absackt.
2. Die Kochfl äche ohne Kleber in den Arbeitsplattenausschnitt einlagen und die Höhe prufen. Ggf. Unterlegplättchen auf die Aufl agekante für die Kochfl äche in gleichmäßigen Abständen als Höhenausgleich auflegen.
3. Die Kochfläche wieder herausnehmer.
4. Die Außenrander der Kochfläche sowie die seitlichen Schnittflächen der Arbeitsplatzte im Bereich des Verklebens mit dem Haftreiniger vorbehandeln.

Den Haftreiniger auf stark saugende Untergrunde (z.B. Spanplatten) dick mit einem Pinsel aufragten. Bei schwach saugenden Untergrunden (z.B. Marmor oder Granit) genegt es, den Haftreiniger dunn mit einem Filz aufzutragen.

Wichtig: Nach dem Auftragen muss der Haftreiniger immer ca. 30 Minuten lang ablüften.

1. Nun die Kochfl äche einlagen und austrichten.
2. Schließlich den Spalt zwischen Kochfläche und Arbeitsplatz mit Silikonkleber ausfugen

1. Die Fuge mit einem Spachtel und entspanntem Wasser glätten.

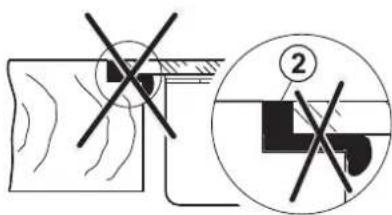

Achtung: Dichtband Verwenden! Silikonkleber da f sich an keiner Stelle unter die Aufl agefl äche drucken. Ein späteres Herausnehmen der Mulde ist sonst nicht mehr möglich. Bei Nichtbeachtung keine Gewährleistung.

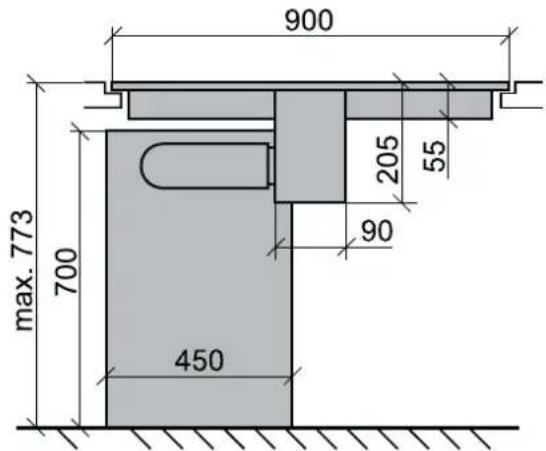

Inselmontage

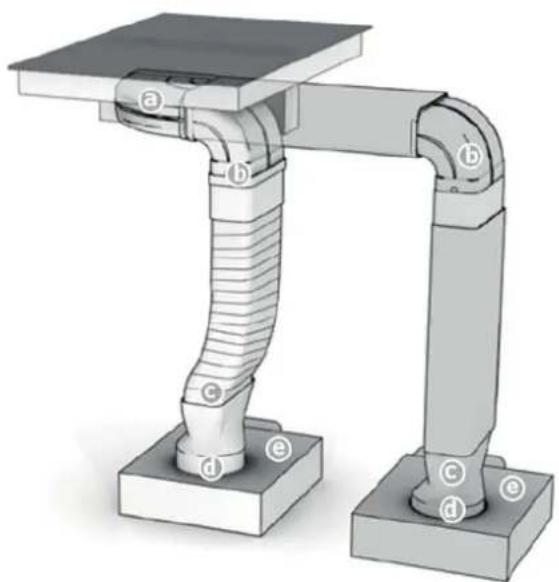

2.9 Zusammenbau Abluftsystem

Die Verbindung zwischen Kochfeld und Lüfter kann mit einem Flexschlauch oder einem Flachkanal erfolgen. Den Flachkanal nach Bedarf in der Lage mit einer Feinsäge kürzen.

ZuPunktc

Das fl exible Verbindungsstück wird bei einer Arbeitsplattentiefe von 600~mm verwendet. Achten Sie bei der Verlegung auf eine möglichst stramme und faltenfreie Installation Kurzen Sie hierzu überfl üssiges Material.

ZuPunktf

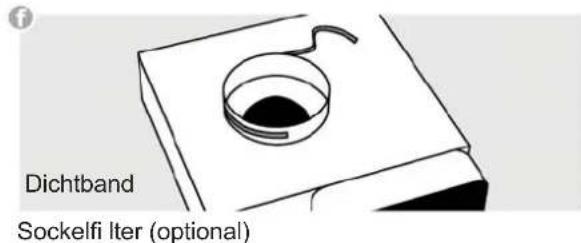

Vor dem Aufstecken des Übergangsstücks (d) auf den Sockellüfter (e) Dichtband am Anschlussstutzen Sockellüfter (f) anbringen.

Wichtig:

Alle Komponenten müssen nach dem Zusammenstecken mit dem beiliegendem Klebeband wie abgebildet dicht verklebt werden.

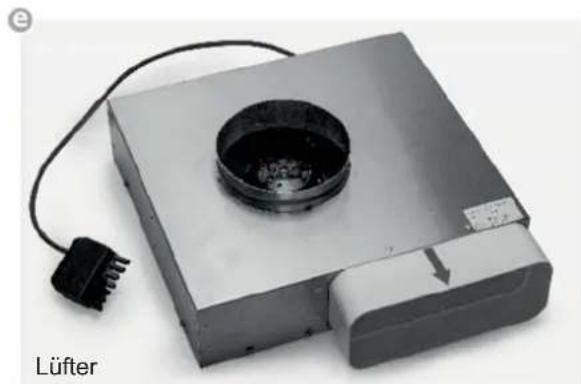

Abluftkanal-Komponenten (optional)

2.10 Wichtige Hinweise zum Einbau des Kochmuldenlufters

• Das Gerät muss immer von mindestens zwei Personen bewegt und eingebaut werden - Unfallgefahr! Tragen Sie beim Auspacken und Einbau Schutzhandschuhe zur Vermeidung von Schnittverletzungen.
• Kinder immer aus dem Einbaubereich fernhalten.
• Überprüfen Sie das Gerät nach dem Auspacken auf Transportbeschädigungen. Bei Problemen, wenden Sie sich an den Handler oder ihren nachsten Kunden.
• Entfernen Sie nach dem Einbau alle Verpackungsabfälle (Plastik, Schaumstoffe etc.) aus der Reichweite von Kindern - Erstickungsgefahr.
  Das Gerät muss vor jeder Einbaumaßnahme vom Stromnetz getrennt werden - Stromschlaggefahr. Stellen Sie beim Einbau sicher, dass das Netzkabel nicht beschädigt wird - Feuergefahr und Stromschlaggefahr. Benutzen Sie das Gerät nur, wenn es vollständig eingebaut ist.
• Alle Ausschnittarbeiten in Möbeln oder Arbeitsplatten müssen vor dem Einbau durchgeführt werden. Entfernen Sie alle Holzbfälle und Sägespane.
• Wenn das Gerät NICHT über einem Ofen eingebaut wird, muss eine Trennwand (nicht im Lieferumfang enthalten) in das Kuchenmöbel unter dem Gerät eingebaut werden.
• Mauerkästen, sowie der Ausschnitt in der Sockelblende sollen im Querschnitt mindestens der Abluftleitung entsprechen. Es muss eine Ausströmöffnung von mindestens 500~cm^2 vorhanden sein. Die Sockelleisten in der Höhe kürzen oder entsprachende Off nungen einbringen.
• Achten Sie bei der Installation daraufuf, dass die Umluftinheit auch nach Fertigstellung der Kuchenmontage zugänglich bleibt. Gegebenenfalls müssen Sockelfüsse der Kuchenschränke versetzt werden.
• Der Kochmullen-Lüfterkann in Abluft und Umluft betrieben werden.
  Die Abluft in einem für den Zweck vorgesehenen Luf-tungsschacht oder durch die Hauswand nach draußen führn.
  Die Abluft darf nicht in einen benutzten Rauch- oder Abgaskamin geführt werden. Ziehen Sie im Zweifelsfall den Bezirksschornsteinfeggermeister hinzu.
• Wird im Umfeld des Kochmulen-Lufters eine kaminabhängige Feuerstätte betrieben (Kohle-, Holz-, Öloder Gasfeuerung), dann muss für ausreichend Zuluft gesorgt werden, ansonsten besteht Vergiftungsgefahr. Ein gefahrloser Betrieb des Kochmulen-Lufters ist gewährleistet, wenn der durch den Kochmulen-Lufter ausgelöste Unterdruck 0,04 mbar (4 Pa) nicht über-schreiben und ausreichend Zuluft in den Raum nachströmen kann.
• Abluftleitungen müssen der Brandklasse B 1 DIN 4102 entsprechen. Beachten Sie, dass die Mindestnennweite des Anschlussstuten des Gerätes nicht reduziert wird.
• Es sollte immer das zur Luftführung empfohlene und mit dem Kochfeldabzug kompatible Compair Flow 150 - System von Naber eingesetzt werden.

Die Nennweite der Umluftrohre darf 150mm nicht unterschreiben.
- Abluftleitungen sollen so kurz wie möglich sein, nicht im 90 Grad-Winkel sondern in weichen Bögen geführt werden und keine Querschnitsreduzierungen haben.
- Rohrdurchmesser nie kleiner als 150 mm wahlen. 50 cm vor dem Lüfterbaustein dürfen keine Bögen/Winkel verlegt werden.
- Zwischen zwei Winkeln/Bögen immer ein gerades Stuck von ca. 50 cm eingetzen.

Montage

• Beachten Sie die allgemeinen gültigen Vorschriften der Elektrizitätswerke sowie der Feuerpolizei.
• Montage/Anschluss durch Fachpersonal.
• Schaden durch Nichtbeachten dieser und dem Gerät beigelegten Unterlagen können beim Hersteller nicht geltend gemacht werden.
• Mindestabstände zu Wänden beachten: seitlich mindestens 100 mm und hinter mindestens 50 mm.

TischausschnittVBorbereiten

• Ausschnitt einfrasen oder mit Holzleisten herstellen
  Ausschnitte massgenau undrechtwinklig
• Höhe sicherstellen, damit Kochfeld und Filtereinheit genau passt
• Nischenentlüftung seitlich von min. 400 cm2 beachten
• Möbel und Abdeckungen müssen temperaturbestandig sein (< 75°C).
• Filterset nur links einplanen.

Lüftereinheit einbauen

• Einheit (Aktivkohle oder Plasma) in die Nische stellen
• Luftstutzen ausrichten, fi xieren
• Elektrische Verbindungen herstellen
  Kochfeld einlagen, zentrieren
  Kochfeld während der Aushärttezeit des Silikons nicht in Betrieb besteht
• Vor dem Einkleben die Verwendbarkeit des Primers/Einklebemasse testen
  Kochfeld nicht festschrauben, da es 18kg wiegt (ohne Filter)
• Brennbare Wände/Decken oberhalb der Kochflächen müssen entsprechend dem zuständigen feuerpolizeilichen Organ feuerhemmend verkleidet sein.

Elektrisch anschliessen

• Sicherungen/Hauptschalter erst nach dem Einbau/Verkabelung des Kochfeldes einschalten.
• Beigelegtes Schild an gut sightbarer Stelle befestigen, da es nach dem Einbau nicht mehr zuganglich ist.
• Brennbare Wände/Decken oberhalb der Kochflächen müssen entsprechend dem zuständigen feuerpolizeilichen Organ feuerhemmend verkleidet sein.
• Berührungsschutz des Kochfeldes durch ordnungsgemänen Einbau sicherstellen.
• Der Aktivkohle- oder Plasma-Filter muss für Wartungs-zwecke so installiert werden, dass er stets leicht und einfach zugänglich ist.

HINWEIS

Bei Umluftbetrieb ist für eine ausreichende Be- und Entlufung zu sorgen, um die Luftfeuchigkeit abzuführen.

2.11 7-poliger Stecker Anschluss Lüfter

Vorgehensweise

Für den Lüfteranschluss verbinden Sie die beiden 7-poligen Stecker.

Steckersicherung am 7 poligen Stecker (Lüfter) des Kochfeldes öff nen und Denn 7 poligen Gegenstecker vom Lüfter aufstecken bis dieser safer einrastet. Anschließend die Steckersicherung wieder verschreiben.

Die Stecker sind nach der Montage an der Rückwand oder einer Schrankwand zu befestigen.

2.12 4-poliger Stecker Anschluss Plasmafi Iter (optional)

Vorgehensweise

Steckersicherung am 4 poligen Stecker (Plasma) des Kochfeldes öff nen und Schutzabdeckung entfern. Denn 4 poligen Gegenstecker vom Plasmafi Iter (g) aufstecken bis dieser safer einrastet.

Anschließend die Steckersicherung wieder verschlieben.

Die Stecker sind nach der Montage an der Rückwand oder einer Schrankwand zu befestigen.

WARNING VOR ELEKTRISCHER ENERGIE! ES BESTEHT LEBENSGEFAHR!

In der Nähe these Symbols sind spannungsführende Teile angebracht. Abdeckungen, die damit gekennzeichnet sind, dürfen nur von einer anerkannten Elektrofachkraft entwickelten werden.

• Der elektrische Anschlussarf nur von einem autorisierten Fachmann vorgenommen werden!
  Die gesetzlichen Vorschriften und Anschlussbedingungen des örtlichen Elektroversorgungsunternehmens müssen vollständig eingehalten werden.
• Bei Anschluss des Gerätes ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontakt-Off nungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze. Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
• Der Schutzleiter muss so lang bemessen sein, dass er bei Versagen der Zugentlastung erst nach den stromfuhrenden Adern des Anschlusskabels auf Zug beansprucht wird.
  Die überschüssige Kabellänge muss aus dem Einbaubereich unterhalb des Gerätes Herausgezogen werden.
  -itte beachten Sie, dass die vorhandene Netzspannung mit der auf dem Typenschild übereinstimmt.
• Der vollständige Berührungsschutz muss durch den Einbau sichergestellt sein.
• Achtung: Falschanschluss kann zur Zerstörung der Leistungselektronik führen.
• Das Gerät ist nur für einen Festanschluss zugelassen. Es darf nicht mit einem Schukostecker angeschlossen werden.

Anschlusswerte

Netzspannung: 380-415V 3N~, 50/60Hz

Komponentennennspannung: 220-240V

Anschlussleitung werkseitigvorhanden

• Das Kochfeld ist werkseitig mit einer temperaturbestandigen Anschlussleitung ausgestellt.
• Der Netzanschluss wird gemäß dem Anschlussschema vorgenommen, ausgenommen die Anschlussleitung ist bereits mit einem Stecker ausgestattet.
• Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden. Um Gefährdungen zu vermeiden,arf dases nur durch den Hersteller oder seinen Kundendienst erfolgen.

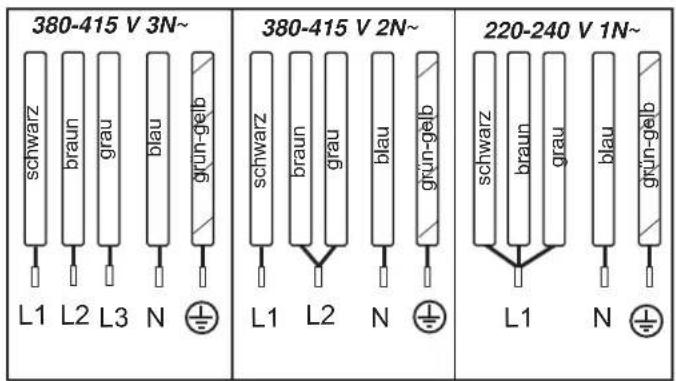

Anschlussmöglichkeiten

2.13 Technische Daten

Abmessungen Kochfeld Höhe/ Breite/ Tiefe ...mm 20	0 x 900 x 580
Kochzonen alle .....................cm / kW 19x22/ 2,2 (3,7)*
Kochfeld .....................kW	7,4
Lüfter .....................kW	0,115
Plasma .....................kW	0,01

• Leistung bei eingeschalteter Powerstufe

2.14 Inbetriebnahme

Nach dem Einbau des Feldes und nach dem Anlagen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selftest der Steuerung und es wird eine Serviceinformation für den Kundendienst angezeigt.

Wichtig: Zum Netzanschluss)dürfen keine Gegenstände auf den Touch-Control Sensorlasten sein!

Mit einem Schwamm und Spulwasser kurz über die Oberfläche des Kochfeldes wischen und anschließend trockenreiben.

3 Gerätebeschreibung

Das Dekor kann von den Abbildungen abweichen.
1. Induktionskochzone vorne
2. Induktionskochzone hinten
3. Glaskeramik-Kochfeld
4. Touch-Control Bedienfeld
5. Stand-by Taste und Luftesteuerung
6. Lüfter
7. Stand-by Taste
8. Ein/Aus-Taste (Kochfeld)
9. Sensorfeld

1. Kochstufen-Anzeige
2. Verriegelungs-Taste
3. Warmhalte-Taste
4. Anzeige der Warmhaltestufe (3 Stufen)
5. STOP-Taste (Pausezeichen)
6. Minus-/Plus-Taste Timer
7. Timer-Anzeige
8. Anzeige für Eieruhr
9. Anzeige für Kochstellentimer
10. Brückenfunktion
11. Minus-/Plus-Taste Lüfter
12. Anzeige Lüfter

3.1 Bedienung durch Sensortasten

Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control Sensortasten. Die Sensortasten funktionieren wie folgt: mit der Fingerspitze ein Symbol auf der Glaskeramikoberfläche kurz berühren.Eine korrekte Betätigung wird durch einen Signatlon bestätig.

Nachfolgend wird die Touch-Control Sensortaste als „Taste" bezeichnet.

Stand-by Taste (7)

Mit dieser Taste wird das Gerät betriebsbereit geschaltet. Die Taste ist sozusagen der Hauptschalter. Nach dem Ausschalten über diese Taste bleibt das Gerät noch ca. 120 Min. in Betriebsbereitschaft.

Achtung! Hat das Gerät komplett abgeschelt, wird auch keine Restwärmeanzeige mehr angezeigt!

Ein-/Aus-Taste (18) Kochzonen links oder rechts

Mit dieser Taste wird die linke oder rechte Kochfeldseite ein- und ausgeschaltet.

Kochstufen-Anzeige 12

Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:

H. Restwärme
P .Powerstufe
Topferkennung
R............Ankochautomatik
11.....Stop-Funktion
Warmhaltefunktion
L. Verriegelung

Symbole

5 55 555 .Warmhaltestufen 42^ / 70^ / 94^
3 ....Timerfunktion, Abschalteautomatik
3 Kurzzeitwecker
UN............Bruckenfunktion

Verriegelungstaste (11)

Durch die Verriegelungs-Taste können die Tasten gespeit werden.

Warmhalte-Taste·(12)

Zum Schmelzen, Warmhalten und Köcheln

Powerstufe im Sensorfeld

Die Powerstufe stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung.

STOP-Taste | (14)

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden.

Recall-Funktion (14) | (Wiederherstellungsfunktion)

Nach versehentlichem Ausschalten des Kochfeldes kann die letzte Einstellung wieder hergestellt werden.

Minus- /Plus-Taste Lüfter (20)

Mit diesen Tasten werden die Leistungsstufen des Lufters gewählt und die Nachlaufzeit eingestellt.

3.2 Wissenschafts zum Slider (Sensorfeld)

Der Slider Funktioniert grundsätzlich wie die Sensortasten, mit dem Unterschied, dass der Finger auf der Glaskeramikoberfl äche aufgesetzt und dann verschoben werden kann. Das Sensorfeld erkennt diese Bewegung und erhöht oder verringert den Anzeigewert (Kochstufe) entsprechend der Bewegung.

Der Begriff „slider" [engl. „slide": schieben, gleiten halten] wird nachfolgend mit Sensorfeld gleichgesetzt.

Sensorfeld

Was muss bei der Bedienung beachtet werden?

Der Finger sollte nicht zu fl ach auf die Glaskeramikoberfläche aufgesetzt werden, damit nicht benachbarte Tasten/Sensorfelder der versehentlich reagieren.

Sensorfeld antippen oder den aufgesetzten Finger verschieben

Das Sensorfeld kann mit dem Finger angetippt werden, dann ändert sich die Anzeigewert (Kochstufe) schrittweise.

Wenn der Finger auf das Sensorfeld aufgesetzt und dann nach links oder rechts verschoben wird,ändert sich der Anzeigewert fortlaufend.

Je schneller die Bewegung,esto Schneller die Anzeig-.
änderung.

4 Bedienung

4.1 Das Induktionskochfeld

Die Kochfläche ist mit einem Induktionskochfeld ausgestät. Eine Induktionsspule unterhalb der Glaskeramik-Kochfläche erzeugt ein elektromagnetisches Wechselfeld, das die Glaskeramik durchdringt und im Geschirrboden den wärmeerzeugenden Strom induziert.

Bei einer Induktskochzone wird die Wärme nicht mehr von einem Heizelement über das Kochgefäß auf die zugarende Speise übertragen, sondern die erforderliche Wärme wird mit Hilfe von Induktsströmen direkt im Kochgefäß erzeugt.

Vorteile des Induktionskochfeldes

• Energiesparendes Kochen durch direkte Energieübertragung auf den Topf (geeignetes Geschirr aus magnetisierbarem Material ist notwendig),
• erhöhte Sicherheit, da die Energie nur bei aufgesetztem Topf übertragen wird,
• Energieübertragung zwischen Induktionskochzone und Topf Boden mit hohem Wirkungsgrad,
• hohe Aufheizgeschwindigkeit,
• Verbrennungsgefahr ist gering, da die Kochfläche nur durch den Topfboden erwart wird, überlaufendes Kochgut brennt nicht fest,
• schelle, feinstufige Regelung der Energiezufuhr.

4.2 Topferkennung

Steht bei eingeschalteter Kochzone kein oder ein zu kleiner Topf auf der Kochzone, so erfolgt keine Energieübertragung. Ein blinkendes y der Kochstufenanzeige weist daraufhin.

Wird ein geeigneter Topf auf die Kochzone gestellt, schal-tet sich die eingestellte Stufe ein und die Kochstufen-An-zeige leuchtet. Die Energiezufuhr wird unterbrochen, wenn das Gefäß entfernt wird, in der Kochstufenanzeige erscheint ein blinkendes

Falls Kleinere Töppe oder Pfannen aufgesetzt werden, bei denen die Topferkennung aber noch einschaltet, wird nur soviel Leistung abgegeben, wie diese benötigen.

Topferkennungsgrenzen

Kochzonen-Durchmesser (mm)	Empfohlener Mindest-durchmesser Topf Boden (mm)
220 x 190 115

Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiben, da sich die Induktion sonst nicht einschaltet. Den Topf immer in der Mitte der Kochzone zentrieren, um den besten Wirkungsgrad zu erzielen.

Wichtig: Je nach Topfqualität kann der erforderliche Mindestdurchmesser zum Ansprechen der Topferkennung abweichen!

4.3 Betriebsdauerbegrenzung

Das Induktionskochfeld besitz eine automatische Betriebsdauerbegrenzung.

Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungenänderung an der Kochzone vorgenommen wird.

Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertont ein kurzer Signatlon und ein H erscheint in der Anzeige.

Die Abschaltautomatik hat gegenüber der Betriebsdauerbegrenzung Vorrang, d.h. die Kochzone wird erst abgeschalmt, wenn die Zeit der Abschaltautomatik abgelaufen ist (z.B. Abschaltautomatik mit 99 Minuten und Kochstufe 9ist möglich).

Betriebsdauerbegrenzung

Eingestellte Kochstufe	Betriebsdauerbegrenzung in Minuten
5 55 555	120
1	520
2	402
3	318
4	260
5	212
6	170
7	139
8	113
9	90
P	10

4.4 Sonstige Funktionen

Bei längerem oder gleichzeitigem Betätigten von einer oder mehreren Sensortasten (z.B. durch einen versehentlich auf die Sensortasten gestalten Topf) erfolgt keine Schalt-funktion.

Es blinkt das Symbol und ein zeitlich begrenzter Dauersignalton ertont. Nach einigen Sekunden wird abgeschal-tet.itte den Gegenstand von den Sensorasten entfernen.

Zum Löschen des Symbols die gleiche Taste betätigten oder das Kochfeld aus- und einschalten.

4.5 Überhitzungsschutz (Induktion)

Bei längerem Gebrauch der Kochfläche mit voller Leistung kann bei hoher Raumtemperatur die Elektronik nicht mehr im erforderlichen Umfang gekühlt werden.

Damit keine zu hohen Temperatures in der Elektronik auftreten, wird ggf. die Leistung der Kochzone selbsttätig herunter geregelt. Sollten bei normalem Gebrauch der Kochfläche und normaler Raumtemperatur fühgi E2 angezeigt werden, so ist vermutlich die Kuhlung nicht ausreichend.

Fehlende Kuhlöff nungen im Möbel können die Ursache sein. Ggf. ist der Einbau zu überprüfen (siehe Kapitel Belüftung).

4.6 Geschirr für Induktionskochfeld

Das für die Induktionskochfl äche benutzte Kochgebung muss aus Metall sein, magnetische Eigenschaften haben und eine ausreichende Bodenfl äche besitzen.

Benutzen Sie nur Töpfe mit induktionsgeeignetem Boden.

Geeignete Kochgefäße Ungeeignete Kochgefäße
Emaillierte Stahlgefäße mit starkem Boden	Gefäße aus Kupfer, rostfreiem Stahl, Aluminium,feuerfestem Glas, Holz,Keramik bzw. Terrakotta
Gusseiserne Gefäße mit emailierten Boden
Gefäße aus rosfreiemMehrschichten-Stahl, rosfreiem Ferritstahl bzw.Aluminium mit Spezialbo-den

So können Sie die Eignung des Gefäubes feststellen:

Führer Sie den nachfolgend beschriebenen Magnettest durch oder vergewissem Sie sich, dass das Gefäß das Zeichen für die Eignung zum Kochen mit Induktionssstromträgt.

Magnettest:

Führer Sie einen Magneten an den Boden Ihres Kochgefätes heran. Wird er angezogen, so konnen Sie das Kochgefäß auf der Induktionskochfläche benutzen.

Hinweis:

Beim Gebrauch induktionsgeeigneter Töpfe einiger Hersteller können Gerausche auftreten, die auf die Bauart dieser Töpfe zurückzufahren sind.

Falsch: der Geschirrboden ist gewölbt. Die Temperatur kann von der Elektronik nicht korrekt ermittelt werden.

4.7 Energiespartipps

Nachfolgend fi nden Sie einige wichtige Hinweise, um energiesparend und effi zient mit ihrem neuen Induktionskochfeld und dem Kochgeschirr umzugehen.

• Der Topfbodendurchmesser sollte gleich groß sein wie der Kochzonendurchmesser.
• Beim Kauf von Töpfen darauf auf achten, dass hauftig der obere Topdurchmesser angegeben wird. Diese ist meinstens größter als der Topboden.
• Schnellkochtopfe sind durch den geschlossenen Garraum und den Überdruck entsprechenden zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Menge Flüssigkeit im Schnellkochtop achen, da bei leergekochtem Topf die Kochzone und der Topf durch Überhitzung beschädigt werden können.
  Kochtopfe nach Möglichkeit immer mit einem passenden Deckel verschreiben.
• Zu jeder Speisemenge sollte der richtige Topf verwendet werden. Ein großer kaum gefüllter Topf besteht viel Energie.

4.8 Kochstufen

Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle fienden Sie Anwendungsbeispiele für die einzelnen Stufen.

Kochstufe	Geeignet für
0	Aus-Stellung, Nachwärmenutzung
U	Schmelzen 42°C
U	Warmhalten 80°C
U	Köcheln 94°C
1-2	Fortkochen kleiner Mengen
3	Fortkochen
4-5	Fortkochen großer Mengen, Weiterbra-ten größeres Stücke
6	Braten, Einbrenne herstellen
7-8	Braten
9	Ankochen, Anbraten, Braten
P	Powerstufe (höchste Leistung)

Bei Kochtopfen ohne Deckel muss evtl. eine höhere Kochstufe gewählt werden.

4.9 Restwärmeanzeige H

Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzeige H ausgestattet.

Solange das H nach dem Ausschalten leuchtet, kann die Restwärme zum Schmelzen und Warmhalten von Speisen genutzt werden.

Nach dem Erlöschen des Buchstabens H kann die Kochzone noch heißt sein. Es besteht Verbrennungsgefahr!

Bei einer Induktionskochzone erhitzt sich die Glaskeramik nicht direkt, sondern wird lediglich durch die Rückwärme des Gefäbes erwärmt.

1. ① → 0
2. min.max.
3. induktionstauglich

4a. max.
4b. mIn. max.
4c.
5. ①

4.10 Gerat betriebsbereit schalten

Mit der Stand-by Taste wird das Gerät betriebsbereit geschalte. Die Taste ist sozusagen der Hauptschalter. Es erfolgt zuerst ein Selfest-Test der Steuerung und die Anzeigen leuchten kurz auf.

Nach dem Ausschalten über diese Taste bleibt das Gerät noch ca. 120 Min. in Betriebsbereitschaft.

Achtung! Hat das Gerät komplett abgeschaltet, wird auch keine Restwärmeanzeige mehr angezeigt!

4.11 Tastenbetätigung

Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahl-) Taste anschließend die Betätigung einer nachfolgenden Taste.

Die Betätigung der nachfolgenden Taste muss grundsatzlich innerhalb von 10 Sekunden begonnen werden, ansonsten erlischt die Auswahr.

4.12 Kochfeld und Kochzone einschalten

1. Ein-/Aus-Taste Kochfeld bolange betätigten (ca. 1 Sek.), bis die Kochstufen-Anzeigen 0 zeigen und ein kurzer Signalton ertont. Die Steuerung ist betriebsbereit.
2. Gleich anschließend das Sensorfeld einer Kochzone betätig. Eine Kochstufe wird eingeschaltet.

links. Kochstufe 0 Mitte . Kochstufe 6 rechts . Kochstufe P*

Siehe Absatz, Wissenschaften zum Slider (Sensorfeld)
Zum Verändern der Kochstufe oder zum Einschalten einer weiteren Kochzone das entsprechende Sensorfeld betätigten.

1. Gleich anschließlich geeignetes induktionstaugliches Kochgeschirr auf die Kochzone setzen. Die Topferkennung schaltet die Induktionsspule ein. Das Gefäß wird aufgeheizt.

So lange kein Kochtopf auf die Kochzone gestellt wird,
wechselt die Anzeige zwischen der eingestellen Kochstufe und dem Symbol. Ohne Topf wird aus Sicherheitsgründen die Kochzone nach 10 Minuten abgeschalte. Hierzu Kapitel „Topferkennung" beachten.

4.13 Kochzone ausschalten

1. a) Das Sensorfeldanz links betätig, oder b) auf dem Sensorfeld zugetehten Finger nach links verschieben, um die Kochstufe bis auf 0 zu verringgen

c) die Ein-/Aus-Taste Kochfeld (der Kochzonen links oder rechts betätigten. Die entsprechenden Kochzonen werden ausgeschaltet.

4.14 Kochfeld abschalten

1. Die Ein-/Aus-Taste Kochfeld betätigten. Das Kochfeld wird unabhängig von der Einstellung ausgeschelt.

Hinweis:

Wenn sümmtliche Kochzonen manuell ausgeschaltet werden (Kochstufe 0) und nachfolgend keine Taste/ Sensorfeld mehr betätig wird, schaltet das Kochfeld nach 10 Sekunden automatisch aus.

*Die Powerstufe wird gleich aktiviert.
Siehe Absatz „Powerstufe"

3. 1

4.15 STOP-Funktion

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden, z.B. wenn es an der Haustüre klingelt. Um den Kochvorgang mit den gleichen Kochstufen fortzusetzen, muss die STOP-Funktion aufgehoben werden. Ein evtl. eingestellter Timer wird angehalten und lauft danach weiter.

Aus Sicherheitsgründen steht diese Funktion nur 10 Minuten zur Verfügung. Danach wird das Kochfeld ausgeschaltet.

1. Das Kochgeschirr liegt auf den Kochzonen und die gewündschaften Kochstufen sind eingestellt.
2. STOP-Taste | betätigen. Anstelle der gewählten Kochstufen, leuchtet das Pausenzeichen auf.
3. Die Unterbrechung wird beendet, indem zuerst die STOP-Taste | lund danach das blinkende Sensorfeld links besoin der STOP-Taste betätig wird.

Beim Betätigen des Sensorfeldes über dasGPCe Sensorfeld gleiten (slide).

Die Betätigung der zweiten Taste muss innerhalb von 10 Sekunden erfolgen, ansonsten bleibt die STOP-Funktion aktiv.

4.16 Recall-Funktion

(Wiederherstellungsfunktion)

Nach versehentlichem Ausschalten des Kochfeldes kann die letzte Einstellung wieder hergestellt werden.

Die Recall-Funktion Funktioniert nur, wenn mindestens eine Kochzone eingeschaltet ist.

1. Das Kochfeld wurde versehentlich durch die Ein-/ Aus-Taste Kochfeldausgeschaltet.
2. Innerhalb von 6 Sek. nach dem Ausschalten, die Ein-/ Aus-Taste Kochfeld erneut betätigten. Die LED der STOP-Taste blinkt. Gleich anschließend die STOP-Taste | betätigten.

Die ursprünglichen Kochstufen sind wiederhergestellt. Der Kochvorgang wird fortgesetzt.

Wiederhergestellt werden:

Kochstufen aller Kochzonen
- Minuten und Sekunden von programmierten kochstell- lenbezogenen Timern
- Ankochautomatik
Powerstufe

Nicht wiederhergestellt werden:

Zähler Betriebsdauerbegrenzung (es wird von 0 wieder losgezahlt)

4.17 Verriegelung

Die Verriegelung soll verhindern, dass Kinder versehentlich oder absichtlich das Induktionskochfeld einschalten. Dazu wird die Bedienung gespert.

Verriegelung einschalten

1. Die Ein-/Aus-Taste Kochfeld ① betätigen (ca. 1 Sek.), um das gesamte Kochfeld einzuschalten.
2. Gleich darauf die Verriegelungs-Taste und die STOP-Taste |gleichzeitig betätigten.
3. Anschließlich die Verriegelungs-Taste betätigten, um die Verriegelung zu aktivieren. In den Kochstufen-Anzeigen erscheint ein L für Child-Lock; die Bedienung ist gespert und das Kochfeld schaltet ab.

Verriegelung ausschalten

1. Die Ein-/Aus-Taste Kochfeld Betätigen.
2. Gleich darauf die Verriegelungs-Taste und die STOP-Taste |GPCHEJCTIG betätigten.
3. Anschließlich die STOP-Taste | betätigten, um die Verriegelung auszuschalten. Das L erlischt.

Verriegelung nur für einen Kochvorgang aufheben

Voraussetzung: Die Verriegelung ist nach Punkt 1-3 eingeschaltet.

Die Ein-/Aus-Taste Kochfeld fetägen.
- Gleich darauf die Verriegelungs-Taste und die STOP-Taste | gleichzeitig betätigten.
Jetzt kann vom Benutzer eine Kochzone eingeschaltet werden.
Nach dem Ausschalten des Kochfeldes ist die Verriegelung wieder aktiv (eingeschaltet).

Hinweise

• Bei Netzausfall wird die eingeschaltete Verriegelung aufgehoben, d.h. deaktiviert.

4.18 Brückenfunktion U

Die vordere und die hinterere Kochzone konnen für einen Kochvorgang zusammen geschaltet werden (Brückenfunktion). Dadurch kann große Geschirr verwendet werden.

1. Das Kochfeld einschalten.
2. Zum Einsatzen der Brückenfunktion das Sensorfeld der vorderen und hinteren Kochzone gleichzeitig berühren. Die Brückenfunktion ist eingeschaltet, es erscheint das Symbol und die Bedienung erfolgt durch das Sensorfeld der vorderen Kochzone.
3. Zum Deaktivieren die beiden Sensorfelder erneut gleichzeitig betätigten oder das Kochfeld ausschalten.

Hinweis

Damit der Bräter bzw. Topf von der Topferkennung erkannt wird, muss er die verwendeten Kochzonen mindestens bis zur Hälfte abdecken!

4.19 Abschaltautomatik (Timer)

Durch die Abschaltautomatik wird jeder eingescheltete Kochzone nach einer einstellbaren Zeit automatisch abgeschelt. Es konnen Kochzeiten von 10 Sek. (0.10) bis 1 Std. 59 Min. (1.59) eingestellt werden.

2. 1x,2x,3x.. mIn. max.
3. 一 → 1.15

4. 一 +

5. Das Kochfeld einschalten. Eine oder mehrere Kochzonen einschalten und gewündte Kochstufen wahlen.

6. Die Plus- + und Minus-Taste -gleichzeitig betätigten, bis das Symbol für die gewünschte Kochzone aufl euchtet.
7. Zum Einstellen der Zeit die Plus-oderMinus-Taste betätigten. Nach weniger Sekunden wird die Eingabe übernommen, der Ablauf hat begonnen. Der Dezimalpunkt blinkt.
8. Nach Ablauf der Zeit wird die Kochzone ausgescheltet. Es ertont ein zeitlich begrenzter Signalon, der durch Betätigung der Plus- und Minus-Taste abgescheltet werden kann.

Hinweise

• Zur Programmierung der Abschaltautomatik für eine weitere Kochzone, die Schritte 2 bis 3 wiederholen.
  Zur Kontrolle der abgelaufenen Zeit (Abschaltautomatik) die Plus- und Minus-Taste gleichzeitig so oft betätig, bis das entsprechende Symbol für die gewünschte Kochzone aufl euchtet. Der Anzeigewert kann abgegeben und verändert werden.
• Abschaltautomatik vorzeitig loschen: Durch gleichzeitiges Betätigten der Plus- und Minus-Taste -die jeweilige Kochzone anwahlen und die Zeit durch Betätigten der Minus-Taste -loschen (0^ )

• Wenn mehrere Kochzonen mit Abschaltautomatik programmiert sind, wird in der Timer-Anzeige stets die Kochzone mit der kürzesten Zeit angezeigt.

• BBB. 1x,2x,3x..

• 5.00
• +

4.20 Kurzzeitwecker (Eier-Uhr)

Die Kochzonen sind ausgeschaltet

1. Das Kochfeld einschalten.
2. Die Plus- und Minus-Taste gleichzeitig betätigten, bis unter der Timeranzeige das Symbol aufl euchtet.
3. Zum Einstellen der Zeit die Plus-oder Minus-Taste betätigten. Nach weniger Sekunden wird die Eingabe übernommen, der Ablauf hat begonnen. Der Dezimalpunkt blinkt.
4. Nach Ablauf der Zeit ertont ein zeitlich begrenzter Signalton, der durch Betätigung der Plus-oder Minus-Taste abgeschaltet werden kann.

Kurzzeitweckereinstellung falls bereits Kochzonen in Betrieb sind

Die Plus- und Minus-Taste gleichzeitig so oft betäti-gen, bis unter der Timeranzeige das Symbol 3aufeucht.
Zum Einstellen der Zeit die Plus-oder Minus-Taste betätigten.
- Nach Ablauf der Zeit ertont ein zeitlich begrenzter Signalton, der durch Betätigung der Plus-oder Minus-Taste abgeschaltet werden kann.

Hinweis:

Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn die linke oder rechte Kochfeldseite ausgeschelt ist. Zum Ändern der Zeit die linke oder rechte Kochfeldseite einschalten.

2. + range drucken (ca. 3 Sek)
3. 6

Eingestellte Kochstufe	Ankochautomatik Zeit (Min:Sek)
1	0:40
2	1:12
3	2:00
4	2:56
5	4:16
6	7:12
7	2:00
8	3:12
9	-

2. 1x,2x,3x → S 42°C → SS 70°C → SSS 94°C
3. max. 0

4.21 Ankochautomatik

Bei der Ankochautomatik erfolgt das Ankochen mit Kochstufe 9. Nach einer bestimmten Zeit wird automatisch auf eine geringere Fortkochstufe (1 bis 8) zurückgeschaltet. Bei Anwendung der Ankochautomatik muss lediglich die Fortkochstufe gewählt werden, mit der das Gargut weitergegart werden soll, weil die Elektronik selbständig zurückschaltet.

Die Ankochautomatik ist geeignet für Gerichte, die kalt aufgesetzt, mit hoher Leistung erhützt und auf der Fortkochstufe nicht ständig beobachtet werden müssen (z.B. das Kochen von Suppenfl eisch).

1. Das Kochfeld einschalten.
2. Das Sensorfeld Lange drucken (ca. 3 Sek.), um die Funktion zu aktivieren und gleich eine bestimmte Fortkochstufe zu wahlen. links Fortkochstufe 1 Mitte Fortkochstufe 6 rechts Fortkochstufe 8 A und die gewähte Fortkochstufe blinken abwechselnd.
3. Die Ankochautomatik lauft programmgemäß ab. Nach einer bestimmen Zeit (siehe Tabelle) wird der Kochvorgang mit der Fortkochstufe fortgeführrt. Das Symbol A erlischt.

Hinweise

• Wahlrend der Ankochautomatik kann die Fortkochstufe erhöht werden. Die Verringerung der Fortkochstufeschaltet die Ankochautomatik ab.

4.22 Warmhaltefungtion

Durch die Warmhaltefunktion konnen fertige Speisen mit einer bestimmten Temperatur warm gehalten werden. Die Kochzone wird mit geringer Leistung betrieben.

1. Kochgeschirr steht auf einer Kochzone und eine Kochstufe (z.B. 3) ist gewählt.
2. Durch mehrmaliges Betätigkeiten der Warmhalte-Taste
   die gewünschte Warmhaltestufe wahlen: entspricht ca. 42^ entspricht ca. 70^ entspricht ca. 94^
3. Zum Ausschalten das Sensorfeld als betätigen oder die Warmhalte-Taste betätigten.

Die Warmhaltefunktion steht 120 Minuten zur Verfügung, danach wird die Kochzone ausgeschelt.

Durch die Verriegelung kann die Bedienung der Tasten und die Einstellung einer Kochstufe gespert werden. Lediglich die Ein-/Aus-Taste bleibt zum Ausschalten des Kochfeldes bedienbar.

Verriegelung einschalten

1. Die Verriegelungs-Taste betätigten. Die LED über der Verriegelungstaste leuchtet.

Verriegelung ausschalten

1. Die Verriegelungs-Taste betätigten. Die LED über der Verriegelungstaste erlischt.

Hinweise

Die aktivierte Verriegelung bleibt auch bei ausgeschalte tem Kochfeld erhalten. Zum nachsten Kochvorgang muss sie deshalb zuerst aufgehoben werden!

Bei Netzausfall wird die eingeschaltete Verriegelung aufgehoben, d.h. deaktiviert.

4.24 Powerstufe

Die Powerstufe stellt den Induktionskochzonen zusätzliche Leistung zur Verfügung. Eine große Menge Wasser kann Schnell zum Kochen gebracht werden.

1. Das Kochfeld einschalten.
2. Das Sensorfeld ganzreits bei max. der gewünschten Kochzone betätigten. Die Kochstufen-Anzeige zeigt ein Die Powerstufe ist eingeschaltet.
3. Nach 10 Minuten wird die Powerstufe automatisch abgeschelt. Das Perlischt und es wird auf Kochstufe 9 zurückgeschelt.

Hinweis:

Zum vorzeitigen Abschalten der Powerstufe das jeweilige Sensorfeld betätigten.

Je zwei Kochzonen sind -technisch bedingt- zu einem Modul zusammengefasst und verfügen über eine maxima- le Leistung.

Wird dieser Leistungsbereich beim Einsatz einer hohen Kochstufe oder der Powerfunktion übersritten, reduziert das Powermanagement die Kochstufe der zugehörigen Modul-Kochzone.

Die Anzeige dieser Kochzone blinkt zunachst, danach wird die maximal möglichke Kochstufe konstant angezeigt.

Die offene Abdeckung muss nicht abgenommen werden.

1. 0
2. 一入千

[ \Leftrightarrow \;{0}^{n} = {7}^{n}]
3. 0

1. min → 9
   min 59
   3.

4.26 Lüfter verwenden

In der Mitte des Kochfeldes befindet sich der Lüfter mit dem Abzug nach unten.

Vor Inbetriebnahme des Lüfters Glas-Abdeckung vollständig abnehmer.

Bei Modellen mit offener Abdeckung ist ein Abneh men nicht erforderlich.

Wichtig:

Abdeckung nicht auf dem Induktionskochfeld ablegen! Verbrennungsgefahr!

4.26.1 Lüfter ein- und ausschalten

1. Stand-by Taste (L) betätigen (ca. 1 Sek.)
2. Die Plus-Taste +vom Lüfter betätigten. Danach kann durch die Plus- +oder Minus-Taste eine gewünschte Leistungsstufe 1, 2, 3 oder 4 gewählt werden. Es leuchtet das Symbol für den Lüfter Die Intensivstufe 4 bleibt für 10 Minuten eingeschaltet, dann wird automatisch auf Stufe 3 zusückgeschaltet.
3. Zum Ausschalten die Minus-Taste -vom Lüfter betätigten bis 0 angezeigt wird.

Tipp

Damit der Abzug auch bei hohen Kochtopfen (z. B. Spargeltopf) gut Funktioniert, können Sie auf der Lüfterseite einen Kochlöff el unter den Kochtopfdeckel legen.

4.26.2 Lufternachlauf

Der Lüfternachlauf wird nach dem Kochen verwendet, um Kochgerüche zu beseitigen. Außen dem werden die Filter im Lüfter getrocknet.

Lüfternachlauf einstellen

1. Die Plus- und Minus-Taste vom Lüfter gleichzeitig betätigten. Der Lüfternachlauf von 10 Minuten ist eingestellt. Es leuchtet das Symbol für Nachlauf min.
2. Durch erneutes gleichzeitiges Betätigten der Plus- und Minus-Taste -werden 60 Minuten eingestellt.
3. Durch erneutes gleichzeitiges Betätigten wird der Nachlauf ausgeschaltet.

Die Lüfterstufe bei eingestelltem Lüfternachlauf ist frei einstellbar und veränderbar.

4.26.3 Nachlaufzeit

Nach jedem Kochvorgang solle ein Nachlauf des Lüftermotors von 10 - 20 Minuten erfolgen. Ist der Lüfter mindestens 15 Minuten in Betrieb, erfolgt nach dem Ausschalten ein automatischer Nachlauf von ca. 15 Minuten auf geringer Stufe.

So werden eine optimale Funktion und die Beseitigung von restlichen Kochdünsten gewährleistet.

Bei Betrieb mit Umluftfiter nutzen Sie nach dem Kochenitte stets eine Nachlaufzeit von 10 - 60 Minuten, um eine optimale Geruchsbeseitigung zu erreichen.

Beim Wiedereinschalten des Lufters kann es in seltenen Fällen vorkommen, dass die im Filter gespeicherten Geruchsmolekule sich mit Wasserdampf verbinden und wieder wahrgenommen werden können. Diese Restgerüche verschwinden im weiteren Betrieb wieder.

Wichtig

Bei Umluftbetrieb ist für eine ausreichende Be- und Entlüfung zu sorgen, um die Luftfeuchtigkeit abzuführen.

5 Reinigung und Pflge

• Vor dem Reinigen das Kochfeld ausschalten und abkühlen halten.
• Das Glaskeramikkochfeldarf unter keinen Umständen mit einem Dampfreinigungsgerat oder ähnlichem gereinigt werden!
• Beim Reinigen darauf auf achten, dass nur kurz über die Ein-/ Aus-Taste gewischt wird. Damit wird ein versehentliches Einsatzalten vermieden!

5.1 Glaskeramik-Kochfeld

Wichtig! Verwenden Sie niemals aggressive Reinigungsmittel, wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentfemer etc.

Reinigung nach Gebrauch

1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es verschmutzt ist - am besten nach jedem Gebrauch. Benutz ten Sie dazu ein feuchtes Tuch und ein weniger Handspulmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spulmittelrückstände auf der Oberfläche verbleiben.

Wochentliche Pflge

1. Reinigen und pfl egen Sie das gesamte Kochfeld einmal in der Woche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfi Im, der Wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und setzen sich dann anschließlich leichter entfernen. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfl äche verbleiben, weil sie beim Aufheizen aggressiv wirken und die Oberfl äche verändem.

5.2 Spezielle Verschmutzungen

Starke Verschmutzungen und Flecken (Kalkflecken, perlmut

tartig glänzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Benutzen Sie dazu handelsübliche Reinigungsmittel. Gehen Sie darauf so vor, wie unter Punkt 2 beschrieben.

Übergekochtte Speisen zuerst mit einem nassen Tuch aufweichen und anschie

Bend die Schmutzrechte mit einem speziellen Glasschaber für Glaskeramik-Kochfelder entfern. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

Eingebrannten Zucker und geschmolzenen Kunststoff entfern den Siesofar -im noch heifen Zustand -mit einem Glasschaber.Danach die Flache wie unter Punkt 2 beschrieben,reinigen.

Sandkorner, die eventuell beim Kartoff elschalen oder Salatputzen auf die Kochfläche fallen, können beim Verschieben von Töpfen Kratzer erzeugen. Achten Sie deshalb daraufuf, dass keine Sandkormer auf der Oberfläche verbleiben.

Farbige Veränderungen des Kochfeldes haben keinen Einfluss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich darauf nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfremte und davon eingebrannte Rückstände.

Glanzstellen entstehen durch Abrieb des Topf Bodens, insbesondere bei Verwendung von Kochgeschirn mit Aluminiumboden oder durch ungeeignete Reinigungsmittel. Sie halten sich nur Rfuhsam mit handelsüblichen Reinigungsmitteln beseitigen.

Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuemde Topföden wird das Dekor mit der Zeit abgeschmirgt und es entstehen dunkle Flecken.

5.3 Kochmulden Lüfter

Reinigung der Metalfettfi Iter

Reinigen Sie die Metalfettfi iter mindestensomal im Monat oder bei Überfettung und intensiver Nutzung im Geschirrspul er oder in milder Spullauge.

Zur Filterentnahme die Abdeckung des Lüfters abheben und das U-formige Edelstahl-Luftleitblech in der Ansaugoffnung nach oben aus dem Lüfter haben.Jetzt den Filter entnahmen.Dru-cken Sie dazu die Verriegelung in der Griff muschel nach unter und entnahmen Sie die Filter.

Die Filter konnen Sie im Geschirrspüller reinigen. Die Filter im Geschirrspüller senkrecht stellen.itte verwenden Sie ausschließlich aluminiumverträge Klarspüller, um Schäden und Verfarbungen an den Filter zu vermeiden.

Nicht direkt geben Gläser oder hellem Porzellan spülen setzen.

Betreiben Sie den Lüfter nicht ohne Fettfi Iter!

Nach der Filter-Reinigung den Filter trocken wieder in den Lüfter einsetzen.itte achten Sie darauf: Die Griff muschel muss nach dem Einsetzen sightbar sein. Wischen Sie möglichst bei jedem Filterwechsel das leicht zugängliche Lüfterinnere mit einem mit Spülmittel befeuchteten Tuch aus und achten Sie aber damit auf hervorstehende Teile im Inneren des Lüfters

Reinigung und Pflge des Lufters

Am besten reinigen Sie den Lüfter mindestens bei jeder Filterreinigung.

Nach intensivem Verkochen von Wasser mit geöff netem Topdeckel kann sich Kondenswasser unter dem Filter ansammeln. Das ist vollig normal. Das Wasser sollen jeder entfern und das Lüfterinnere gereinigt werden.

Die Lüftungsoffnungen in der Abdeckung sorgen dazu, dass aus dem Lüfter-Innernen auch im Ruhezustand mit aufgesetzter Abdeckung ohne laufendes Geblase gegebenenfalls Restfeuchtigkeit vom Kochen und Reinigen entweichen kann.

Sollten bzw. störende Restgerüche austreten, reinigen Sieitte den Filter und das Lüfterinnere.

Den Lüfter reinigen sie am besten mit einem feuchten, weichen Tuch und milder Spullauge.

Service

Der Filter muss zugänglich bleiben. Bei einem Aktivkohlefiter alle 5 - 24 Monate die Kohlefitemmatten tauschen.

Bei einem Plasma fter nach 5 Jahren (max.) die Kohlef ltematten tauschen. Dazu den Gehausedeckel offen und die Kohlef ltematten tauschen.

5.4 Hinweise zum Energiesparen

Schalten Sie die Dunstabzugshaube zu Beginn des Kochvorgangs auf kleiner Stufe an und setzen den Lüfter nach Beendigung des Kochvorgangs noch eine Minute weiterlaufen. Schalten Sie nur in Extremsituationen bei sehr viel Rauch oder Dampf hoher.

Um gute Abzugsergebnisse zu erzielen, wechseln Sie den/ die Kohlefi Itermatten immer wenn es nötig ist. Reinigen Sie den/die Filter bei Bedarf, um die Beste Wirksamkeit zu erhalten.

6 Was tun bei Problemen?

Unqualifi zierte Eingriff e und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführten halten.

Bitte beachten

Sollten an Ihr hem Gerät Störungen auftreten, prüfen Sieitte anhand dieser Gebrauchsanleitung, ob Sie die Ursachen nicht selbst beheben konnen.

Nachfolgend fänden Sie Tipps zur Behebung von Störungen.

Die Sicherungen lose n mehrfach aus?

Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!

Das Induktionskochfeld lassst sich nicht einschalten?

• Hat die Sicherung der Hausinstallation (Sicherungskosten) angesprochen?
• Ist das Netzanschlusskabel angeschlossen?
• Ist die Verriegelung eingeschaltet, d.h. ein L wird angezeigt?
• Sind die Sensortasten durch ein feuchtes Tuch, Flüssigkeit oder einen metallischen Gegenstand teilweise bedeckt?itte entfern.
• Wird falsches Geschirr verwendet? Siehe Kapitel „Geschirr für Induktionskochfeld".

Das Symbol r^j blinkt und es ertont ein zeitlich begrenzter Dauersignalton.

Es liegt eine Dauerbetätigung der Touch-Control Sensortasten durch übergekochtene Speisen, Kochgeschirr oder andere Gegenstände vor.

Abhilfe: die Oberfläche reinigen oder den Gegenstand entfern. Zum Löschen des Symbols die gleiche Taste betätigten oder das Kochfeld aus- und einschalten.

Der Fehlercode E2 wird angezeigt?

Die Elektronik ist zu frei. Den Einbau des Kochfeldes prufen, speziell auf gute Beluftung achten.

Siehe Kapitel Überhitzungsschutz. Siehe Kapitel Belüftung.

Der Fehlercode E8 wird angezeigt?

Fehler am Lüfter rechts oder links. Die Ansaugoffung ist blockiert bzw. abgedeckt oder der Lüfter ist defect.

Den Einbau des Kochfeldes prufen, speziell auf gute Belülfung achten.

Siehe Kapitel Überhitzungsschutz. Siehe Kapitel Belüfung.

Der Fehlercode U400 wird angezeigt?

Das Kochfeld ist falsch angeschlossen. Die Steuerung schaltet nach 1s ab und es ertont ein Dauersignalton. Die richtige Netzspannung anschließen.

Es wird ein Fehlercode (ERxx oder Ex) angezeigt?

Es liegt ein technischer Defekt vor.itte den Kundendienst rufen.

Eserscheint das Topfzeichen

Eine Kochzone wurde eingeschaltet und das Kochfeld erwartet das Aufsetzen eines geeigneten Topfes (Topferkennung). Erst dann wird Leistung abgegeben.

Das Topfzeichen U entscheident weiter, obwohl ein Kochgefaß aufgesetzt wurde?

Das Kochgefäß ist für Induktion ungeeignet oder es hat einen zukleinen Durchmesser.

Die verwendeten KochgefaBe geben Gerausche ab?

Das ist technisch bedingt; es besteht keine Gefahr für das Induktionskochfeld bzw. das Gefäß.

Das Kuhlgeblase lauft nach dem Ausschalten nach?

Das ist normal, weil die Elektronik abgekühlt wird.

Das Kochfeld gibt Gerausche ab (Klick-bzw. Knackgeräusch)?

Das ist technisch bedingt und{lssst sich nicht vermeiden.

Das Kochfeld hat Risse oder Brüche?

Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

7 Kundendienst

Bevor Sie den Kundendienst anrufen:

1. Versuchen Sie, die Störung selbst zu beheben (s. „Störung - Was tun?")
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Falls die Störung nach den vorstehend beschrieben Kenkrollen weiter besteht oder erneut auftritt, rufen Sieitte den Kundendienst an.

Geben Sie dabei stets an:

• eine kurze Fehlerbeschreibung.
  Gerat und Modellnummer;
• Servicenummer (d. h. die Zahl nach dem Wort SERVICE auf dem Typenschild) auf der Unterseite der Kochmulde oder im Blatt zur Produktbeschreibung. Die Servicenummer ist auch auf dem Garantieschein angegeben.
• Ihr vollständige Anschrift und Telefonnummer mit Vorwahr

SERVICE

0000 000 0000

Content

IWAARSCHUWINGEN BETREFFENDE ELEKTRICITEIT

Betreff ende punct f

2.13 Technische gegevens

Afmetingen kookplaat hoogte/ bredte/ diepte mm 200 x 900	x 580
Kookzones alle .....................cm / kW 19x22/ 2,2	(3,7)*
Kookplaat .....................kW	7,4
Ventilator .....................kW	0,115
Plasma .....................kW	0,01

links Kookstand 0 centrum Kookstand 6 rechts Kookstand P*
