BEDIENUNGSANLEITUNG VEKK7056 VESTEL

EINBAU-KÜHLSCHRANK Kühl - Gefrier - Kombination Bedienungsanleitung

Montageanleitung ........................................................................................17 Wechsel des Türanschlages ........................................................................20 - Die Bedienungsanleitung gilt für verschiedene Modelle. Deshalb können Unterschiede auftreten.DE - 2 - Allgemeine Warnhinweise WARNUNG: Halten Sie die Belüftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen. WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen. WARNUNG: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, sofern sie nicht vom Typ sind, die vom Hersteller empfohlen sind. WARNUNG: Achten Sie darauf, die Kältemittelkreise des Kühlgeräts nicht zu beschädigen. WARNUNG: Um Schaden wegen Unstabilität des Gerätes zu vermeiden, muss es gemäß der Anweisungen befestigt werden.

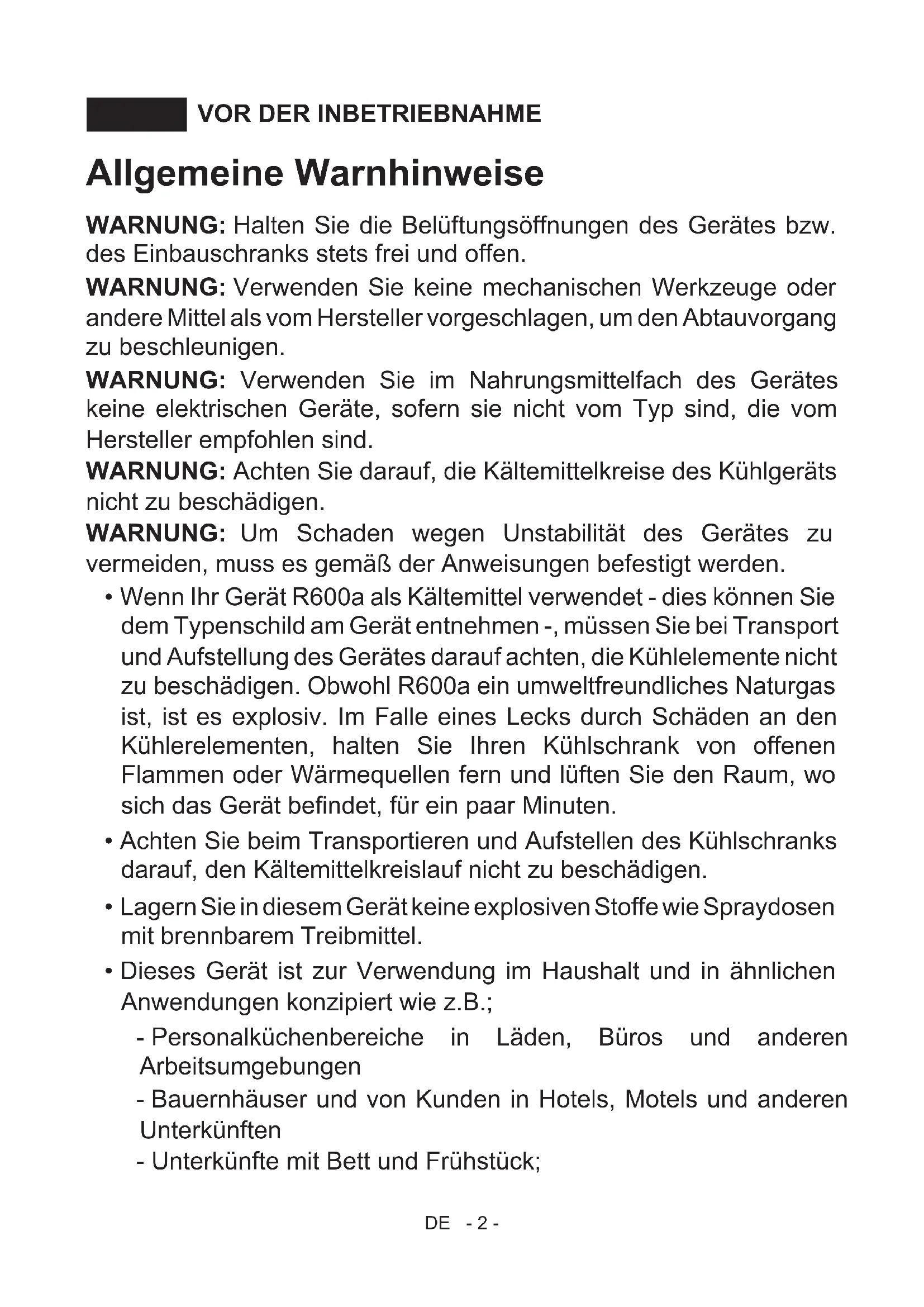

• Wenn Ihr Gerät R600a als Kältemittel verwendet - dies können Sie dem Typenschild am Gerät entnehmen -, müssen Sie bei Transport und Aufstellung des Gerätes darauf achten, die Kühlelemente nicht zu beschädigen. Obwohl R600a ein umweltfreundliches Naturgas ist, ist es explosiv. Im Falle eines Lecks durch Schäden an den Kühlerelementen, halten Sie Ihren Kühlschrank von offenen Flammen oder Wärmequellen fern und lüften Sie den Raum, wo sich das Gerät bendet, für ein paar Minuten.

• Achten Sie beim Transportieren und Aufstellen des Kühlschranks darauf, den Kältemittelkreislauf nicht zu beschädigen.

• Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.

• Dieses Gerät ist zur Verwendung im Haushalt und in ähnlichen Anwendungen konzipiert wie z.B.; - Personalküchenbereiche in Läden, Büros und anderen Arbeitsumgebungen - Bauernhäuser und von Kunden in Hotels, Motels und anderen Unterkünften - Unterkünfte mit Bett und Frühstück;

VOR DER INBETRIEBNAHMETEIL 1.DE - 3 -

- Catering und ähnliche Non-Retail-Anwendungen

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.

• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Dieser Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, lassen Sie eine solche von einem qualizierten Elektriker installieren.

• Dieses Gerät darf von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne die nötige Erfahrung und das nötige Wissen verwendet werden, wenn diese unter Aufsicht stehen oder die Anweisungen zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen können. Kinder sollten nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.DE - 4 - Alte und defekte Kühlgeräte

• Hat Ihr alter Kühlschrank ein Schloss, so machen Sie dieses vor der Entsorgung unbrauchbar. Andernfalls könnten sich Kinder beim Spielen in das Gerät einschließen und verunglücken.

• Alte Kühl- und Gefriergeräte können Isoliermaterialien und Kältemittel mit FCKW enthalten. Achten sie deswegen darauf, bei der Entsorgung Ihres alten Kühlschranks die Umwelt nicht zu schädigen.

• Bitte fragen Sie Ihre Gemeinde über die Entsorgung der Altgeräte zur Wiederverwendung, Recycling und Wiedergewinnungszwecke. Hinweise:

• Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät aufstellen und in Betrieb nehmen. Unser Unternehmen ist nicht für Schäden haftbar, die durch missbräuchliche Verwendung des Geräts entstehen.

• Befolgen Sie alle Hinweise am Gerät und in der Bedienungsanleitung und bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit Sie es bei eventuellen Problemen zur Hand haben.

• Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und darf ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommerzielle oder übliche Nutzung. Durch eine solche Verwendung wird die Garantie des Geräts hinfällig. Unser Unternehmen ist dann für keinerlei Schäden oder Verluste mehr haftbar.

• Dieses Gerät ist ausschließlich für die Verwendung in Innenräumen entwickelt und darf nur zur Lagerung / Kühlung von Nahrungsmitteln verwendet werden. Es ist nicht für die gewerbliche Nutzung geeignet und darf nicht zur Lagerung artfremder Stoffe verwendet werden (ausschließlich für Nahrungsmittel). Bei Zuwiderhandeln erlischt die Herstellergarantie. Sicherheits-Warnhinweise

• Verwenden Sie keine Steckerleisten oder Verlängerungskabel.

• Ist der Netzstecker beschädigt, zerrissen oder verschlissen, dürfen Sie ihn nicht mehr verwenden.

• Das Kabel darf nicht gedehnt, geknickt oder beschädigt werden.

• Dieses Gerät ist nur für den Betrieb durch Erwachsene vorgesehen. Lassen Sie niemals Kinder mit dem Gerät spielen oder an der Tür hängen.

• Um elektrische Schläge zu vermeiden, dürfen Sie den Netzstecker niemals mit nassen Händen aus- oder einstecken!DE - 5 -

• Geben Sie keine Glasaschen oder Getränkedosen in den Gefrierteil. Flaschen oder Dosen könnten explodieren.

• Geben Sie zu Ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit höherem Alkoholgehalt liegend und fest verschlossen in das Gefrierfach.

• Wenn Sie Eis aus dem Gefrierteil nehmen, dürfen Sie es nicht berühren, um Kälteverbrennungen und/oder Schnitte zu vermeiden.

• Berühren Sie gefrorene Lebensmittel niemals mit nassen Händen! Essen Sie niemals Eis und Eiswürfel sofort nachdem Sie sie aus dem Gefrierschrank entnommen haben!

• Frieren Sie bereits aufgetaute oder geschmolzene Nahrungsmittel nicht wieder ein. Dies kann zu gesundheitlichen Folgen wie Lebensmittelvergiftung führen.

• Decken Sie das Gehäuse oder die Oberseite des Kühlschranks nicht ab. Dies beeinträchtigt die Leistung Ihres Kühlschranks.

• Fixieren Sie beim Transport die Zubehörteile im Inneren, um deren Beschädigung zu vermeiden. Aufstellung und Inbetriebnahme Ihres Kühlschranks Achten Sie vor der Inbetriebnahme Ihres Kühlschranks auf folgende Punkte:

• Die Betriebsspannung des Kühlschranks beträgt 220-240 V bei 50Hz.

• Nach der Installation muss der Stecker zugänglich sein.

• Wenn Sie das Gerät zum ersten Mal einschalten, kann ein merkwürdiger Geruch auftreten. Dieser verschwindet, wenn das Gerät zu kühlen beginnt.

• Bevor Sie den Anschluss an die Netzspannung vornehmen, sollten Sie sicherstellen, dass die Spannung auf dem Typenschild mit der Spannung des elektrischen Netzes in Ihrem Heim übereinstimmt.

• Stecken Sie den Stecker nur in eine Dose mit Erdungsanschluss. Wenn die Dose keinen Erdanschluss hat oder der Stecker nicht passt, sollten Sie einen autorisierten Elektrofachmann zu Rate ziehen.

• Das Gerät muss an eine ordnungsgemäß installierte abgesicherte Steckdose angeschlossen werden. Netzteil (AC) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild des Gerätes (Typenschild ist auf der Innenseite des Gerätes linken Seite) sein.

• Wir übernehmen keinerlei Haftung für Schäden, die durch Verwendung mit nicht geerdeten Steckdosen entstehen können.

• Stellen Sie den Kühlschrank an einem Ort ohne direkte Sonneneinstrahlung auf.

• Ihr Kühlschrank darf niemals im Freien betrieben oder im Regen stehen gelassen werden.DE - 6 -

• Das Gerät muss in einem Mindestabstand von 50 cm zu Herden, Gasöfen und Heizgeräten sowie mindestens 5 cm zu Elektroöfen aufgestellt werden.

• Wenn der Kühlschrank neben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtigkeitsbildung an den Außenächen zu verhindern.

• Legen Sie keine schweren Gegenstände auf das Gerät.

• Reinigen Sie das Gerät gründlich, vor allem im Innenraum, bevor Sie es benutzen (siehe Reinigung und Wartung).

• Vorgehensweise bei der Installation in die Kücheneinheit wird im Abschnitt "Die Vorgehensweise bei der Installation in die Kücheneinheit" in der Installationsanleitung angegeben. Dieses Produkt soll in der richtigen Kücheneinheit verwendet werden.

• Vor der Inbetriebnahme des Kühlschranks sollten Sie alle Teile mit warmem Wasser abwischen, dem Sie einen Teelöffel Natriumbicarbonat beigefügt haben. Wischen Sie mit frischem Wasser nach und trocknen Sie alle Teile. Setzen Sie alle Teile nach der Reinigung wieder ein.

• Montieren Sie das Plastikdistanzstück (Teil mit weiß Flügeln an der Rückseite), indem Sie es wie in der Abbildung gezeigt um 90° drehen. Dies verhindert, dass der Kondensator die Wand berührt. Vor der Inbetriebnahme Ihres Kühlschranks

• Wenn Sie den Kühlschrank nach dem Transport zum ersten Mal in Betrieb nehmen, lassen Sie ihn vorher 3 Stunden in aufrechter Stellung stehen. Stecken Sie ihn erst dann ein. Dies stellt einen sicheren und efzienten Betrieb sicher. Andernfalls könnte der Kompressor beschädigt werden.

• Bei der ersten Inbetriebnahme kann der Kühlschrank einen merklichen Geruch entwickeln. Dieser verliert sich, sobald der Kühlvorgang richtig eingesetzt hat.DE - 7 - BEDIENUNGSANLEITUNGTEIL 2. Einstellen des Thermostats Das Thermostat regelt automatisch die Innentemperatur der einzelnen Fächer. Wenn Sie den Regler von Position 1 auf 5 drehen, erhalten Sie tiefere Temperaturen. Thermostat-Einstellungen für Kühl- und Gefrierteil 1 – 2 : Für die Kurzzeitlagerung von Lebensmitteln im Gefrierraum stellen Sie den Regler auf die Position zwischen Minimum und mittlerer Stellung. 3 – 4 : Für die Langzeitlagerung von Lebensmitteln im Gefrierraum stellen Sie den Regler auf die mittlere Position. 5 : Zum Eingefrieren von frischen Lebensmitteln. Das Gerät benötigt hierfür längere Zeit. Wenn das Gefriergut die Tiefkühltemperatur erreicht hat, drehen Sie den Regler wieder auf die mittlere Position. THERMOSTATREGLER Warnhinweise zu den Temperatureinstellungen

• Die Umgebungstemperatur, die Temperatur der frisch eingelagerten Nahrungsmittel sowie die Häugkeit, mit der die Tür geöffnet wird, beeinussen die Temperatur im Kühlfach. Ändern Sie die Einstellungen, falls dies erforderlich ist.

• Für einen möglichst efzienten Betrieb sollte das Gerät nicht in Umgebungen unter 10 °C betrieben werden.

• Die Thermostateinstellung sollte je nach Häugkeit der Türöffnung, nach Nahrungsmittelmenge und der Umgebung am Aufstellungsort eingestellt werden.

• Um eine vollständige Kühlung zu erreichen, muss Ihr Kühlschrank nach dem Einstecken 24 Stunden lang ohne Unterbrechung in Umgebungstemperatur betrieben werden. Halten Sie die Türen des Geräts in dieser Zeit möglichst geschlossen und geben Sie nicht zuviel Nahrungsmittel hinein.

• Wenn das Gerät ausgeschaltet oder ausgesteckt wird, und Sie es wieder einschalten oder einstecken, läuft es erst mit einer Verzögerung von 5 Minuten wieder an, damit der Kompressor nicht beschädigt wird. Nach 5 Minuten läuft das Gerät wieder normal.

• Ihr Gefriergerät ist für den Betrieb in den Umgebungstemperaturbereichen laut den Normen für die am Typenschild angegebene Klimaklasse ausgelegt. Aus Gründen der Kühlefzienz wird nicht empfohlen, den Kühlschrank in Umgebungstemperaturen außerhalb des angegebenen Bereichs zu betreiben. Klimaklasse Umgebungstemperatur °C T zwischen 16 und 43 °C ST zwischen 16 und 38 °C N zwischen 16 und 32 °C SN zwischen 10 und 32 °CDE - 8 - Zubehör Eisschale

• Füllen Sie die Eisschale mit Wasser, und stellen Sie diese in den Gefrierraum.

• Wenn das Wasser vollständig zu Eis gefroren ist, können Sie die Schale auf die dargestellte Weise verdrehen, um die Eiswürfel zu lösen. Flaschenhalter Verwenden Sie den Flaschenhalter, um zu verhindern, dass die Flaschen verrutschen oder kippen. Sie vermeiden damit auch Geräusche, die beim Öffnen der Tür entstehen. (Bei bestimmten Modellen) Die Bilder und Beschreibungen der Zubehörteile kann je nach Kühlschrankmodell variieren.DE - 9 - SPEISEN RICHTIG EINLAGERNTEIL 3. Kühlschrank Im Kühlschrank können frische Speisen für wenige Tage konserviert werden.

• Stellen Sie das Kühlgut nicht direkt an die Rückwand des Kühlraums, und lassen Sie ein wenig Platz zwischen den Speisen, damit die Luftzirkulation gewährleistet ist.

• Stellen Sie keine warmen Speisen oder heißen (noch dampfenden) Flüssigkeiten in den Kühlschrank.

• Wickeln Sie das Kühlgut in Frischhaltefolie ein oder verwenden Sie am besten verschließbare Behälter.

• Um Feuchtigkeit zu vermeiden und die daraus resultierende Reifbildung im Kühlschrank zu verringern, stellen Sie niemals Flüssigkeiten in offenen Behältnissen in den Kühlraum.

• Fleisch sollte grundsätzlich in geschlossenen Behältnissen aufbewahrt werden, am besten auf der Glasablage über den Gemüseschalen, da hier die Temperatur am kältesten ist.

• Obst und Gemüse können auch ohne Schutzfolie im Gemüsefach aufbewahrt werden.

• Um Kälteverlust zu verhindern, vermeiden Sie es, die Tür unnötigerweise zu öffnen oder sie zu lange geöffnet zu halten. Gefrierschrank Im Gefrierschrank können frische oder eingefrorene Speisen für die auf der Verpackung angegebene Zeit tiefgekühlt aufbewahrt werden. Außerdem dient der Gefrierschrank zur Herstellung von Eiswürfeln.

• Um frische Speisen einzufrieren: Geben sie die frischen einzufrierenden Speisen in luftdicht verschlossenen Behältern verpackt in den Gefrierschrank. Ideal hierfür sind spezielle Gefrierbeutel, dicke Aluminiumfolie (ggf. zweimal umwickeln), Polyethylen- Beutel und Kunststoffbehälter.

• Frische einzufrierende Speisen nicht direkt in Kontakt zu bereits tiefgekühlten Speisen stellen.

• Vermerken Sie auf dem Gefrierbehälter immer das Einfrierdatum und den Inhalt, und lagern Sie das Gefriergut nicht länger als das angegebene Haltbarkeitsdatum. Bei einem eventuellen Stromausfall oder bei einem Defekt bleibt die Temperatur im Gefrierschrank tief genug, um die Konservierung der Lebensmittel zu gewährleisten. Vermeiden Sie es aber in dieser Zeit die Gefrierschranktür zu öffnen, damit die Kälte so lange wie möglich im Gerät verbleibt.

• Die höchstmögliche Gefriermenge in 24 Stunden ist auf dem Matrikelschild angegeben (siehe Gefriervolumen).

• Niemals heiße oder warme Speisen in den Gefrierschrank geben.

• Wenn Sie tiefgekühlte Lebensmittel kaufen und in den Gefrierschrank geben, prüfen Sie, dass die Verpackung nicht beschädigt ist. Das Mindesthaltbarkeitsdatum und die empfohlene Temperatur für die Konservierung sind in der Regel auf der Verpackung des Tiefkühlgutes angegeben. Für die Konservierung und die Zubereitung halten Sie sich an die Angaben des Herstellers. Sollten keine entsprechenden Hinweise vorhanden sein, sollten die Speisen nicht länger als 3 Monate aufbewahrt werden.DE - 10 -

• Geben Sie das Gefriergut so schnell wie möglich nach dem Einkauf in den Gefrierschrank.

• Wenn die Lebensmittel einmal aufgetaut sind, dürfen sie nicht wieder eingefroren werden, sondern sollten so schnell wie möglich zubereitet werden, um sie direkt zu verzehren oder sie gekocht wieder einzufrieren. REINIGUNG UND WARTUNGTEIL 4.

• Trennen Sie das Gerät vom Netz, bevor Sie es reinigen.

• Waschen Sie den Kühlschrank nicht mit ießendem Wasser.

• Das Kühlfach sollte regelmäßig mit einer Lösung aus Natriumbicarbonat und lauwarmem Wasser gereinigt werden.

• Sie können die Innen- und Außenächen mit einem weichen Tuch oder einem Schwamm mit warmem Seifenwasser abwischen.

• Reinigen Sie das Zubehör separat mit Seife und Wasser. Geben Sie diese nicht in den Geschirrspülautomaten.

• Verwenden Sie keine scheuernden Produkte, Detergentien oder Seifen. Nach dem Waschen, mit klarem Wasser abspülen und sorgfältig abtrocknen. Wenn Sie die Reinigung abgeschlossen haben, stecken Sie den Stecker des Gerätes mit trockenen Händen wieder ein.

• Sie sollten den Kondensator mindestens einmal jährlich mit einem Besen reinigen, um Energie zu sparen und die Leistung zu erhöhen.DE - 11 - Gefrierschrank abtauen

• Der Frost, der die Regale des Gefrierfachs umgibt, sollte regelmäßig entfernt werden.

• Verwenden Sie dazu keine scharfen oder spitzen Metallgegenstände. Diese könnten den Kühlkreis verletzen und zu irreparablen Schäden am Gerät führen. Verwenden Sie den mitgelieferten Plastikschaber.

• Wenn sich mehr als 5 mm Frost auf den Regalen bildet, muss ein Abtauen durchgeführt werden.

• Legen Sie das Gefriergut vor dem Abtauvorgang an einen kühlen Platz, nachdem Sie diese in Zeitungspapier eingewickelt haben, um deren Temperatur für längere Zeit zu erhalten.

• Um den Abtauvorgang zu beschleunigen, können Sie ein oder mehrere Behälter mit warmem Wasser in das Gefrierfach stellen.

• Trocknen Sie das Innere des Faches mit einem Schwamm oder einem sauberen Tuch.

• Wenn das Gerät abgetaut wurde, können Sie die Nahrungsmittel wieder ins Gefrierfach geben. Denken Sie aber daran, dass Sie diese möglichst bald verbrauchen sollten. Kühlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet dort von selbst.

• Die Abtauwasserschale und die Abtaurinne sollten ab und an gereinigt werden. Achten Sie darauf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks statt in der Auffangschale sammelt.

• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung gießen.DE - 12 - TRANSPORT UND STANDORTÄNDERUNGTEIL 5. Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.

• Während des Transportes Gerät mit einem festen Seil sichern.Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.

• Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen. LED-Beleuchtung auswechseln Falls Ihr Kühlschrank eine LED-Beleuchtung hat, wenden Sie sich an den Helpdesk, da sie nur von autorisiertem Personal ausgewechselt werden sollte.DE - 13 - Ihr Gerät ist so konstruiert und hergestellt, daß Störungsfreiheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebs eine Störung auftreten, so wenden Sie sich bitte an die nächste Kundendienststelle. Prüfen Sie vorher jedoch, ob die Störung evtl. auf Bedienungsfehler zurückzuführen ist, denn in diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kundendienstkosten berechnet werden. Folgende Störungen können Sie durch prüfen der möglichen Ursachen selbst beheben : Das Gerät läuft nicht

• Die Hauptsicherung ist ausgefallen

• Das Thermostat steht auf Position “1”

• Die Sicherung der Steckdose ist nicht in Ordnung. Prüfen Sie dies, indem Sie ein anderes Gerät an der selben Steckdose anschließen. Die Gefrierraumtemperatur ist nicht ausreichend tief

• Das Gerät ist überladen

• Die Türen sind nicht korrekt verschlossen

• Staub auf dem Kondensator

• Die Be- und Entlüftung ist nicht in Ordnung. Das Gerät steht zu nah an einer Wand oder Gegenstand.

• Die Geräusche sind zu laut

• Strömungsgeräusche im Kältekreislauf sind nicht zu vermeiden. Wenn sich das Geräusch verändern sollte, prüfen Sie folgendes:

• Steht das Gerät fest auf dem Boden ?

• Werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt ?

• Vibrieren auf der Geräteoberäche aufgestellte Gegenstände ? Wasser bendet sich im unteren Teil des Kühlteils Ablußrohr ist verstopft. Reinigen Sie das Abußloch. Hinweis

• Das Kühlsystem bendet sich in der Rückwand des Kühteils, um ein verbessertes Aussehen zu erhalten. Je nach dem, ob der Kompressor läuft, entstehen Wasserperlen oder eine Reifschicht auf der Wand. Kein Grund zur Sorge, das ist normal. Nur bei einer übermäßig dicken Schicht auf der Wand empehlt es sich das Gerät abzutauen.

• Stecken Sie Ihren Kühlschrank aus, wenn Sie ihn für einen längeren Zeitraum nicht verwenden (z. B. während des Sommerurlaubs). Reinigen Sie Ihren Kühlschrank wie im Kapitel "Reinigen" beschrieben und lassen die Tür offen, um die Entwicklung von Feuchtigkeit und Gerüchen zu verhindern.

• Das von Ihnen erworbene Gerät ist nur für die Anwendung im Privathaushalt und die angegebenen Zwecke vorgesehen. Es ist nicht für die kommerzielle oder allgemeine Verwendung geeignet. Wenn der Verbraucher das Gerät in einer Weise verwendet, die nicht mit diesen Angaben übereinstimmen, weisen wir ausdrücklich darauf hin, dass BEVOR SIE DEN KUNDENDIENST RUFENTEIL 6.DE - 14 - Tipps zum Energiesparen

1. Stellen Sie das Gerät in einem kühlen, gut belüfteten Raum auf, jedoch nicht in direkter

Sonneneinstrahlung oder neben Hitzequellen (Strahler, Herde etc.). Verwenden Sie andernfalls eine isolierende Trennwand.

2. Lassen Sie warme Speisen und Getränke ganz auskühlen, bevor Sie sie in das Gerät

3. Geben Sie gefrorene Nahrungsmittel zum Auftauen in das Kühlfach. Die tiefe Temperatur

der gefrorenen Nahrungsmittel unterstützt während des Auftauens die Kühlfunktion im Kühlteil. Dies spart Energie. Werden die Nahrungsmittel außerhalb des Geräts aufgetaut, wird Energie verschwendet.

4. Getränke und üssige Speisen müssen verschlossen werden, wenn sie in das Gerät

gegeben werden. Andernfalls steigt die Feuchtigkeit im Gerät an. Die Arbeitszeit der Kühlung verlängert sich dadurch. Durch das Verschließen wird außerdem die Geruchsbildung verhindert.

5. Öffnen Sie die Gerätetür immer nur möglichst kurz, wenn Sie etwas hineingeben.

6. Halten Sie auch die Deckel der verschiedenen Kühlfächer im Kühlteil immer geschlossen

(Crisper, Kühlfach etc.)

7. Die Türdichtung muss stets sauber und exibel gehalten werden. Tauschen Sie

abgenützte Dichtungen aus. der Hersteller und der Händler nicht für Reparaturen oder Schäden innerhalb der Garantiezeit aufkommen muss.

• Wenn das Problem nach Befolgung aller obigen Anweisungen weiter besteht, setzen Sie sich bitte mit einem autorisierten Kundendienst in Verbindung. Konformitätserklärung

• Dieses Gerät ist für die Verwendung in einem Umgebungstemperaturbereich von 16°C - 43°C vorgesehen.DE - 15 - Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

A) Kühlteil B) Gefrierteil

1) Thermostat Deckel

2) Lampenabdeckung Kühlschrank

4) Abdeckung Gemüsefach

7) Gefrierfach Schublade

(*) Bei einigen Modellen

INNENAUSSTATTUNG UND ZUBEHÖRTEILETEIL 7.DE - 16 -

DATENBLATT FÜR KÜHLGERÄTE

Hersteller Gerätetyp VESTEL (Gefrierteil-Kühlschrank) Glasablagen 4 Gemüse-Schubladen 1 Türablage 4 Eierablage 1 Eiswürfelschale 1 Garantieunterlagen Ja Gebrauchsanleitung Ja LIEFERUMFANG Marke VESTEL Modell VEKK7056 Produkt-Kategorie 7 (Gefrierteil-Kühlschrank) Energieklasse1) A++ Jährlicher Energieverbrauch 2) 221 kWh / Jahr Totaler Bruttoinhalt 256 l Totaler Nettovolumen 251 l Kühlschrank Bruttovolumen 181 l Kühlschrank Nettovolumen 181 l Gefrierschrank Bruttovolumen 75 l Gefrierschrank Nettovolumen 70 l Sternebewertung 3) Kühlsystem Statisch Erwärmungszeit (-18°C/-9°C) 18 Stunden (25°C) Gefriervermögen 4 kg Klimaklasse 4) T/N (16°C - 43°C) Geräuschemission 38 dB(A)DE - 17 - Konformitätserklärung

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC, 10/2010 EC.

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht: - Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 16°C - 43°C. - Die Konstruktion des Geräts entspricht den Normen EN62552, IEC60335-1 / IEC60335- 2-24, 2014/30/EU. - Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2014/35/EU - Schutzvorschriften der EG-Richtlinie 2014/30 "EMV"Dieses Gerät entspricht der EG- Richtlinie Niederspannung 2014/35/EU und Elektromagnetische Verträglichkeit 2014/30/ EU in der jeweils aktuellen Fassung bei Lieferung, Richtigkeit geprüft. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezische Normen und Regeln beachten!

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher Verbrauch).

2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh, ermittelt nach

DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter *** = Tiefkühl-Lagerfach mit -18 °C oder kälter **** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz bei

bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben nden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.DE - 18 - Montageanleitung ! Lesen Sie vor der Montage diese Anleitung vollständig und mit Ruhe durch. ! Da das Gerät recht gross und schwer ist raten wir Ihnen den Einbau nicht alleine vorzunehmen. ! Montieren Sie Ihr Gerät nur in einen dafür vorgesehenen Einbauschrank. Dieser darf nicht beschädigt sein. ! Falls notwendig wechseln Sie den Türanschlag vor dem Einbau. Die Beschreibung hierzu nden Sie ab Seite 4. ! Überprüfen Sie die Bauteilgrössen nach Abbildung C. Die Position des Spalts zwischen den Türen müssen bei den Gerätetüren und den Türen des Umbauschrankes gleich sein.

1. Abbildung A zeigt alle mitgelieferten Befestigungs- und Einbauteile.

2. Folgen Sie der Abbildung D und schieben Sie die obere Befestigungsschiene

in die Führungsschiene an der Oberseite des Kühlgerätes und schrauben Sie diese mit den beiliegenden Schrauben

3. Führen Sie nun das Netzkabel vorsichtig auf der Rückseite des Einbauschrankes zur

vorgesehenen Stromsteckdose. Achten Sie darauf, daß dieser Netzstecker jederzeit gut zu erreichen ist oder lassen Sie sich einen Schalter als Trennvorrichtung in die Zuleitung zur Steckdose einbauen.

4. !WARNUNG! Legen Sie das Netzkabel nicht über scharfe Kanten.

5. Schneiden Sie das beiliegende Dichtungsband

auf die Höhe der Einbauöffnung zu. Kleben Sie das Dichtungsband nun nach Abbildung E auf die äussere Kante des Gehäuses. Das Band wird auf der Seite ohne Scharniere befestigt.

6. Heben Sie nun das vorbereitete Gerät an und setzen Sie es vorsichtig in die Einbauöffnung

7. Richten Sie das Gerät anhand der Seite mit dem Dichtungsband so aus, daß kein

Luftspalt mehr zwischen Dichtungsband und Einbauschrank zu sehen ist.

8. Nun schieben Sie das Gerät so zurecht, daß die Vorderkante der unteren Gerätefüsse

auf der Kante des Einbauschrankes aufsitzt. (Abbildung F) Schrauben Sie jetzt die Füsse mit den beiliegenden Schrauben

am Boden der Einbauöffnung fest.

9. Nach Abbildung G können Sie nun die obere Befestigungsschiene mit den beiliegenden

an der Oberseite der Einbauöffnung befestigen.

10. Als nächstes schrauben Sie die beiden Führungen

mit je einer Schraube

auf die Vorderkante der Gerätetür wie in Abbildung H dargestellt.

11. Schieben Sie die Schleppschiene

12. Markieren Sie an der Vorderkante der Einbautür in Höhe der Führungen

einen Abstand von 20mm von der Vorderkante auf der Einbautür. Öffnen Sie jetzt die Gerätetür in einem Winkel von 90°.

13. Legen Sie die Schleppschiene

an die Markierung auf der Einbautür an und schrauben Sie die Schleppschiene mit den beiliegenden Schrauben

an der Einbautür fest.

14. Schliessen Sie nun die Gerätetür. Prüfen Sie das korekte, vollständige Anliegen der

Gerätetürdichtung auf dem Gerätegehäuse. Schliesst die Gerätetürdichtung nicht ordentlich ab, so kann es zu Funktionsstörungen kommen.

15. Sie können durch justieren der Führung

den Abstand zwischen Gerätetür und Gehäuse anpassen. Lösen Sie dazu die Befestigungschraube der Führung und justieren sie die Lage der Führungen (Abbildung J).DE - 19 -

1. Öffnen Sie die Gerätetür nach Abbildung K. Demontieren Sie das Scharnier der oberen

und legen Sie die Tür auf Seite.

2. Schrauben Sie den Türbolzen aus der Oberen Tür aus und auf der gegenüberliegenden

3. Entfernen Sie nun das mittlere Türscharnier und legen Sie die untere Tür sicher auf Seite.

Befestigen Sie den Haltebügel ohne Scharnier wieder an seiner ursprünglichen Stelle.

4. Schrauben Sie den Türbolzen der unteren Tür auf der Unterkante heraus und setzen Sie

ihn auf der gegenüberliegenden Seit wieder ein.

5. Verschließen Sie die Bolzenlöcher mit den beiliegenden Stöpseln.

6. Setzen Sie die untere Tür auf Ihren unteren Scharnierbolzen auf und schliessen Sie die

7. Entfernen Sie nun den zweiten Haltebügel und montieren darunter des mittlere Scharnier.

Befestigen Sie nun den Haltebügel mit seinen Schrauben fest am Gehäuse.

8. Setzen Sie nun die obere Tür auf den mittleren Scharnierbolzen auf und stecken Sie das

• obere Scharnier auf den oberen Bolzen der Tür. Jetzt können Sie das obere Scharnier wieder am Gerätegehäuse festschrauben. Abb. KDE - 22 - Entsorgung des Gerätes Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet. Recycling Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt: Außenverpackung aus Pappe Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) Folien und Beutel aus Polyäthylen (PE) Spannbänder aus Polypropylen (PP). Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich. Konformitätserklärung Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.EN - 23 - Index PRECAUTIONS p. 24
• General warnings p. 24
• Old and out-of-order fridges p. 26
• Safety warnings p. 26
• Installing and operating your fridge p. 27
• Before using your fridge p. 28
