BEDIENUNGSANLEITUNG VEKS7085 VESTEL

EINBAU-KÜHLSCHRANK Bedienungsanleitung

• Allgemeine Warnhinweise p. 2
• Alte und defekte Kühlgeräte p. 4
• Sicherheits-Warnhinweise p. 4
• Aufstellung und Inbetriebnahme Ihres Kühlschranks p. 5
• Vor der Inbetriebnahme Ihres Kühlschranks p. 6
• KOMPONENTEN UND FÄCHER DES GERÄTES p. 7

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER

• ÖFFNUNGSRICHTUNG p. 17
• Installationsanweisungen p. 17
• LIEFERUMFANG p. 21
• DATENBLATT FÜR KÜHLGERÄTE DE-2 p. 21

VOR DER INBETRIEBNAHME

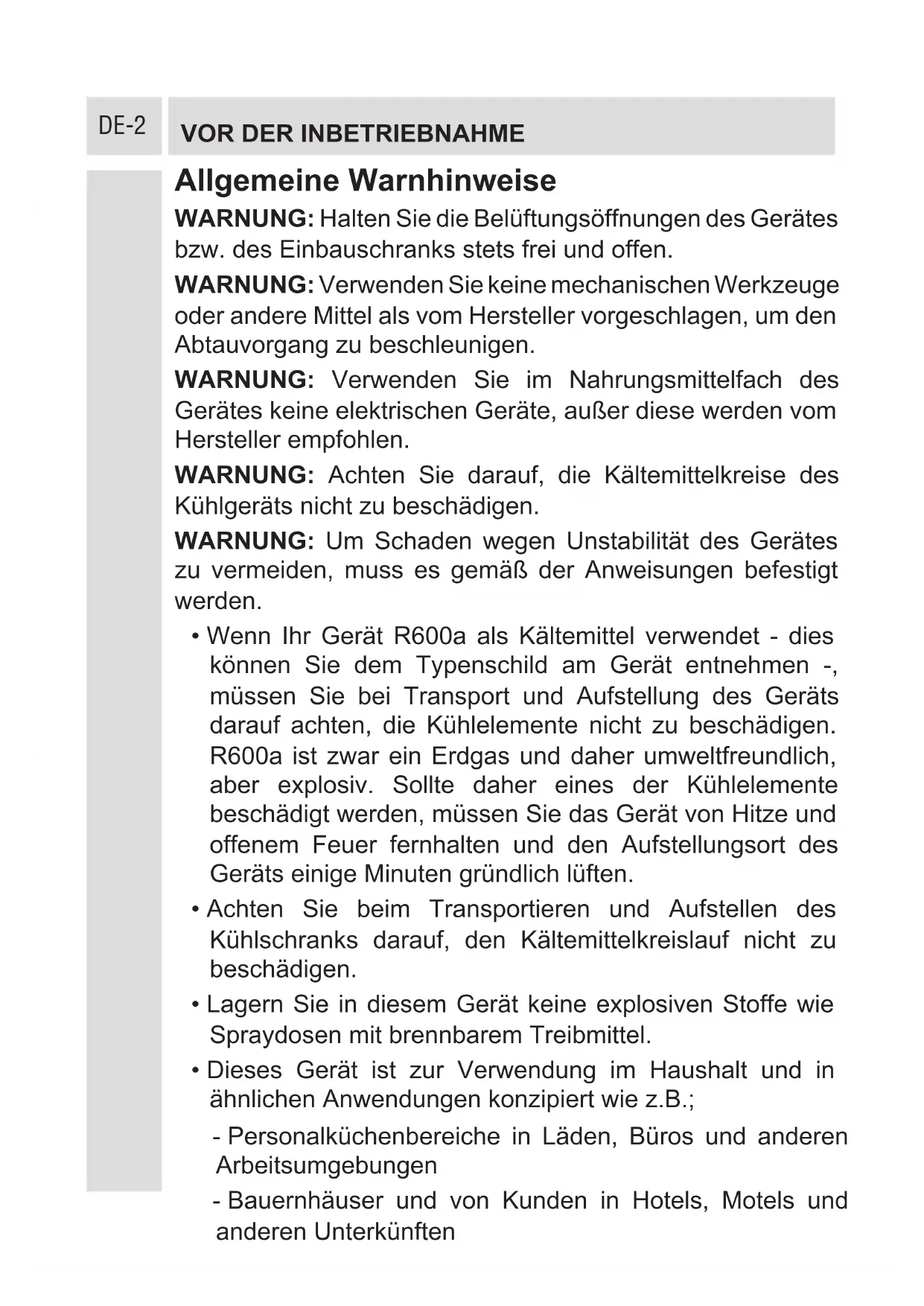

Allgemeine Warnhinweise WARNUNG: Halten Sie die Belüftungsöffnungen des Gerätes bzw. des Einbauschranks stets frei und offen. WARNUNG: Verwenden Sie keine mechanischen Werkzeuge oder andere Mittel als vom Hersteller vorgeschlagen, um den Abtauvorgang zu beschleunigen. WARNUNG: Verwenden Sie im Nahrungsmittelfach des Gerätes keine elektrischen Geräte, außer diese werden vom Hersteller empfohlen. WARNUNG: Achten Sie darauf, die Kältemittelkreise des Kühlgeräts nicht zu beschädigen. WARNUNG: Um Schaden wegen Unstabilität des Gerätes zu vermeiden, muss es gemäß der Anweisungen befestigt werden.

• Wenn Ihr Gerät R600a als Kältemittel verwendet - dies können Sie dem Typenschild am Gerät entnehmen -, müssen Sie bei Transport und Aufstellung des Geräts darauf achten, die Kühlelemente nicht zu beschädigen. R600a ist zwar ein Erdgas und daher umweltfreundlich, aber explosiv. Sollte daher eines der Kühlelemente beschädigt werden, müssen Sie das Gerät von Hitze und offenem Feuer fernhalten und den Aufstellungsort des Geräts einige Minuten gründlich lüften.

• Achten Sie beim Transportieren und Aufstellen des Kühlschranks darauf, den Kältemittelkreislauf nicht zu beschädigen.

• Lagern Sie in diesem Gerät keine explosiven Stoffe wie Spraydosen mit brennbarem Treibmittel.

• Dieses Gerät ist zur Verwendung im Haushalt und in ähnlichen Anwendungen konzipiert wie z.B.; - Personalküchenbereiche in Läden, Büros und anderen Arbeitsumgebungen - Bauernhäuser und von Kunden in Hotels, Motels und anderen UnterkünftenDE-3

VOR DER INBETRIEBNAHME

- Unterkünfte mit Bett und Frühstück; - Catering und ähnliche Non-Retail-Anwendungen

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen bestimmt, es sei denn sie stehen unter Aufsicht oder ausführlicher Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person, für ihre Sicherheit. Achten Sie stets darauf, dass Kinder niemals mit dem Gerät herumspielen.

• Das Netzkabel des Kühlschranks ist mit einem geerdeten Netzstecker ausgestattet. Dieser Netzstecker muss in eine geerdete, mit mindestens 16 Ampere gesicherte Steckdose gesteckt werden. Wenn Sie keine geeignete Steckdose haben, lassen Sie eine solche von einem qualizierten Elektriker installieren.

• Ist das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualizierten Person ersetzt werden, um eine Gefahr zu vermeiden.

• Dieses Gerät ist nicht für den Einsatz auf Höhen über 2000 m vorgesehen.DE-4

VOR DER INBETRIEBNAHME

Alte und defekte Kühlgeräte

• Hat Ihr alter Kühlschrank ein Schloss, so machen Sie dieses vor der Entsorgung unbrauchbar. Andernfalls könnten sich Kinder beim Spielen in das Gerät einschließen und verunglücken.

• Alte Kühl- und Gefriergeräte können Isoliermaterialien und Kältemittel mit FCKW enthalten. Achten Sie daher bei der Entsorgung darauf, die Umwelt zu schützen.

• Bitte fragen Sie Ihre Gemeinde über die Entsorgung der Altgeräte zur Wiederverwendung, Recycling und Wiedergewinnungszwecke. Hinweise:

• Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät aufstellen und in Betrieb nehmen. Unser Unternehmen ist nicht für Schäden haftbar, die durch missbräuchliche Verwendung des Geräts entstehen.

• Befolgen Sie alle Hinweise am Gerät und in der Bedienungsanleitung und bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf, damit Sie es bei eventuellen Problemen zur Hand haben.

• Dieses Gerät ist für die Verwendung in Privathaushalten vorgesehen und darf ausschließlich für den vorgesehenen Zweck verwendet werden. Es eignet sich nicht für die kommerzielle oder übliche Nutzung. Durch eine solche Verwendung wird die Garantie des Geräts hinfällig. Unser Unternehmen ist dann für keinerlei Schäden oder Verluste mehr haftbar.

• Dieses Gerät ist ausschließlich für die Verwendung in Innenräumen entwickelt und darf nur zur Lagerung / Kühlung von Nahrungsmitteln verwendet werden. Es ist nicht für die gewerbliche Nutzung geeignet und darf nicht zur Lagerung artfremder Stoffe verwendet werden (ausschließlich für Nahrungsmittel). Bei Zuwiderhandeln erlischt die Herstellergarantie. Sicherheits-Warnhinweise

• Verwenden Sie keine Steckerleisten oder Verlängerungskabel.

• Ist der Netzstecker beschädigt, zerrissen oder verschlissen, dürfen Sie ihn nicht mehr verwenden.

• Das Kabel darf nicht gedehnt, geknickt oder beschädigt werden.DE-5

VOR DER INBETRIEBNAHME

• Dieses Gerät ist nur für den Betrieb durch Erwachsene vorgesehen. Lassen Sie niemals Kinder mit dem Gerät spielen oder an der Tür hängen.

• Um elektrische Schläge zu vermeiden, dürfen Sie den Netzstecker niemals mit nassen Händen aus- oder einstecken!

• Geben Sie zu Ihrer eigenen Sicherheit keine explosiven oder brennbaren Materialien in den Kühlschrank. Geben Sie Getränke mit höherem Alkoholgehalt liegend und fest verschlossen in das Gefrierfach.

• Decken Sie das Gehäuse oder die Oberseite des Kühlschranks nicht ab. Dies beeinträchtigt die Leistung Ihres Kühlschranks.

• Fixieren Sie beim Transport die Zubehörteile im Inneren, um deren Beschädigung zu vermeiden. Aufstellung und Inbetriebnahme Ihres Kühlschranks Achten Sie vor der Inbetriebnahme Ihres Kühlschranks auf folgende Punkte:

• Die Betriebsspannung des Kühlschranks beträgt 220-240 V bei 50Hz.

• Wir übernehmen keinerlei Haftung für Schäden, die durch Verwendung an nicht geerdeten Steckdosen entstehen können.

• Stellen Sie den Kühlschrank an einem Ort ohne direkte Sonneneinstrahlung auf.

• Das Gerät muss in einem Mindestabstand von 50 cm zu Herden, Gasöfen und Heizgeräten sowie mindestens 5 cm zu Elektroöfen aufgestellt werden.

• Ihr Kühlschrank darf niemals im Freien betrieben oder im Regen stehen gelassen werden.

• Wenn der Kühlschrank neben einem Gefrierschrank aufgestellt wird, muss ein Abstand von mindestens 2 cm zwischen den Geräten eingehalten werden, um Feuchtigkeitsbildung an den Außenächen zu verhindern.

• Legen Sie keine Gegenstände auf den Kühlschrank. Stellen Sie ihn so an einem geeigneten Ort auf, dass über dem Gerät ein Freiraum von mindestens 15 cm vorhanden ist.

• Legen Sie keine schweren Gegenstände auf das Gerät.

• Vor der Inbetriebnahme des Kühlschranks sollten Sie alle Teile mit warmem Wasser abwischen, dem Sie einen Teelöffel Natriumbicarbonat beigefügt haben. Wischen Sie mit frischem Wasser nach und trocknen Sie alle Teile. Setzen Sie alle Teile nach der Reinigung wieder ein.DE-6

VOR DER INBETRIEBNAHME

• Montieren Sie das Plastikdistanzstück (Teil mit schwarzen Flügeln an der Rückseite), indem Sie es wie in der Abbildung gezeigt um 90° drehen. Dies verhindert, dass der Kondensator die Wand berührt.

• Der Kühl-/Gefrierschrank sollte mit einem lichten Abstand von nicht mehr als 75 mm von der Wand entfernt aufgestellt werden. Vor der Inbetriebnahme Ihres Kühlschranks

• Wenn Sie den Kühlschrank nach dem Transport zum ersten Mal in Betrieb nehmen, lassen Sie ihn vorher 3 Stunden in aufrechter Stellung stehen. Stecken Sie ihn erst dann ein. Dies stellt einen sicheren und efzienten Betrieb sicher. Andernfalls könnte der Kompressor beschädigt werden.

• Bei der ersten Inbetriebnahme kann der Kühlschrank einen merklichen Geruch entwickeln. Dieser verliert sich, sobald der Kühlvorgang richtig eingesetzt hat.DE-7 KOMPONENTEN UND FÄCHER DES GERÄTES

Diese Abbildung dient lediglich der Veranschaulichung. Die Teile und Komponenten können je nach Modell variieren.

3. Kühlbereichablagen

4.Obere Gemüsefachabdeckung

5. Oberes Gemüsefach

6. Untere Gemüsefachabdeckung

7. Unteres Gemüsefach

11. Obere LED-Leiste *

12. Linke / rechte LED-Leiste *

• Bei einigen Modellen 12DE-8

INFORMATIONEN ZUR VERWENDUNG

Bedienfeld Temperatureinstelltaste des Kühlbereichs Mit dieser Taste können Sie die Temperatur des Kühlbereichs einstellen. Drücken Sie diese Taste zum Festlegen der Werte für den Kühlbereich. Nutzen Sie diese Taste auch zum Aktivieren des Schnellkühlmodus. Alarmleuchte Falls ein Problem mit dem Kühlgerät auftritt, leuchtet die Alarm-LED rot. Schnellkühlmodus Wann sollte er eingesetzt werden?

• Zum Kühlen großer Mengen Lebensmittel.

• Zum Kühlen von Fertiggerichten.

• Zum schnellen Kühlen von Lebensmitteln.

• Zur langfristigen Lagerung saisonaler Lebensmittel. Zur Nutzung:

• Drücken Sie die Temperatureinstelltaste, bis die Schnellkühl-LED aueuchtet.

• Die Schnellkühl-LED leuchtet, während der Modus aktiv ist.

• Damit das Gerät bei maximaler Auslastung des Kühlbereichs optimal arbeiten kann, sollten Sie den Schnellkühlmodus 6 Stunden vor dem Einlagern frischer Lebensmittel aktivieren. Während dieser Modus aktiv ist: Wenn Sie die Temperatureinstelltaste drücken, wird der Modus aufgehoben und die Einstellung wird auf 2 °C zurückgesetzt. Hinweis: Der Schnellkühlmodus wird nach 6 Stunden oder bei Abfall der Sensortemperatur auf unter 2 °C automatisch deaktiviert. Temperatureinstelltaste des Kühlbereichs Symbol der Schnellkühl-Funktion Alarm- LED Kühlbereich- temperaturanzeigeDE-9

INFORMATIONEN ZUR VERWENDUNG

Kühltemperatur einstellen

• Die Ausgangstemperatur am Einstellungsdisplay ist 5 °C.

• Drücken Sie die Kühleinstelltaste einmal.

• Mit jeder Betätigung der Taste erhöhen sich die Temperatureinstellung. (2 °C, 4 °C, 5 °C, 6 °C, 8 °C, Schnellkühlen)

• Wenn Sie die Kühleinstelltaste drücken, bis das Schnellkühlsymbol angezeigt wird, und dann 3 Sekunden keine weitere Taste betätigen, Blinkt das Schnellkühlsymbol.

• Wenn Sie die Taste noch einmal drücken, beginnt die Einstellung erneut beim letzten Wert. Warnungen bei der Temperatureinstellung

• Die Umgebungstemperatur, die Temperatur der neu eingefüllten Lebensmittel und wie oft die Tür geöffnet wird, beeinussen die Temperatur im Kühlfach. Verändern Sie, wenn erforderlich, die Temperatureinstellung.

• Bei der Temperatureinstellung sollte man beachten, wie oft die Kühlschranktür geöffnet und geschlossen wird, wie viele Lebensmittel im Kühlschrank gelagert sind und auf die Umgebungstemperatur, in der das Gerät aufgestellt wurde.

• Wir empfehlen Ihnen, vor der ersten Verwendung des Kühlschranks diesen für 24 Stunden ununterbrochen laufen zu lassen, damit er vollständig gekühlt ist. Öffnen Sie während dieser Zeit nicht die Kühlschranktür oder legen Lebensmittel in den Kühlschrank.

• Ihr Kühlschrank hat eine fünfminütige Verzögerungsfunktion, die dazu gedacht ist, Schäden am Kompressor zu verhindern. Wenn der Kühlschrank mit Strom versorgt wird, beginnt er nach 5 Minuten wieder ordentlich zu laufen.

• Ihr Kühlschrank ist für die Verwendung innerhalb der auf dem Informationsetikett genannten Temperaturbereichsklassen ausgelegt. Es ist wegen der Kühlleistung nicht empfehlenswert, den Kühlschrank bei Außentemperaturen zu verwenden, die diese Temperaturbereiche überschreiten.

• Dieses Gerät ist für die Verwendung in einem Umgebungstemperaturbereich von 10°C - 38°C vorgesehen. Klimaklasse Umgebungstemperatur °C T Zwischen 16 und 43 (°C) ST Zwischen 16 und 38 (°C) N Zwischen 16 und 32 (°C) SN Zwischen 10 und 32 (°C)DE-10

INFORMATIONEN ZUR VERWENDUNG

Zubehör Frischewahlscheibe Die Feuchtigkeitskontrolle ermöglicht in geschlossener Postion, frisches Obst und Gemüse länger aufzubewahren. Wenn das Gemüsefach vollständig gefüllt ist, sollte die vorne am Gemüsefach bendliche Frischewahlscheibe geöffnet werden. Wenn Sie sie öffnen, wird die Temperatur und Luftfeuchtigkeit im Gemüsefach fallen. Wenn Sie auf dem Glasregal Kondenswasser sehen, können Sie die Wahlscheibe vollständig öffnen.DE-11

LAGERUNG VON LEBENSMITTELN IM GERÄT

• Um zu vermeiden, daß die Feuchtigkeit ein Abtauen fördert, sollte man Flüssigkeiten zugedeckt in den Kühlschrank stellen. Der Reif neigt nämlich dazu, sich in den kältesten Punkten des Verdampfers zu konzentrieren und fördert das Abtauen.

• Stellen Sie niemals warme Lebensmittel in den Kühlraum, die Güter müssen vor dem Verstauen auf Raumtemperatur abkühlen. Plazieren Sie die Lebensmittel so, daß eine hinreichende Belüftung im Kühlteil gewährleistet ist.

• Bringen Sie keine Gegenstände in Kontakt mit der Rückwand des Kühlschrankes, da diese daran anfrieren können. Vermeiden Sie häuges Öffnen der Tür.

• Um die besten Frischhaltebedingungen von Fleisch und gereinigtem Fisch (in mehreren Lagen von Papier oder Plastikfolien gewickelt) zu erzielen, sollten diese im kältesten Teil des Kühlschrankes verstaut werden. Dieser bendet sich auf dem Glasabsatz des Gemüsekastens. Es versteht sich jedoch, daß Fleisch und Fisch nicht länger als 2 Tage aufbewahrt werden kann.

• Obst und Gemüse können ohne Verpackung im Gemüsefach aufbewahrt werden.DE-12

REINIGUNG UND WARTUNG

• Ziehen Sie vor der Reinigung unbedingt den Netzstecker.

• Waschen Sie den Kühlschrank nicht mit ießendem Wasser.

• Sie können die Innen- und Außenächen mit einem weichen Tuch oder einem Schwamm mit warmem Seifenwasser abwischen.

• Nehmen Sie die Innenteile einzeln heraus und reinigen Sie sie mit Seifenwasser. Waschen Sie diese nicht im Geschirrspüler.

• Verwenden Sie keine brennbaren, explosiven oder ätzenden Materialien wie Verdünner, Benzin oder Säure zur Reinigung.

• Der Kondensator (der hintere Teil mit schwarzen Flügeln) sollte mit einem Staubsauger oder einer trockenen Bürste mindestens einmal im Jahr gereinigt werden. Dies unterstützt einen efzienten Betrieb des Kühlschranks und hilft Ihnen beim Energiesparen.DE-13 Kühlschrank abtauen

• Der Kühlschrank wird während des normalen Betriebs automatisch abgetaut. Das Abtauwasser wird in einer Abtauwasserschale aufgefangen und verdunstet dort von selbst.

• Die Abtauwasserschale und die Abtaurinne sollten ab und an gereinigt werden. Achten Sie darauf, dass die Öffnung in der Abtaurinne nicht verstopft wird und reinigen Sie sie mit dem hierfür vorgesehenen Drainagewerkzeug, um zu vermeiden, dass das Abtauwasser sich am Boden des Kühlschranks statt in der Auffangschale sammelt.

• Um die Innenleitung des Abtauwassers zu reinigen, können Sie ein halbes Glas Wasser in die Drainageöffnung gießen. LED-Leiste ersetzen 1 oder 2 LED-Leisten im Kühlschrank dienen der Beleuchtung Ihres Gerätes. Bitte wenden Sie sich an den Kundendienst. Hinweis: Anzahl und Positionen der LED-Leisten können je nach Modell variieren. !!! Einige Modelle sind möglicherweise ohne Beleuchtung.

REINIGUNG UND WARTUNG

Obere LED-Leiste (bei einigen Modellen) Linke / rechte LED-Leiste (bei einigen Modellen)DE-14

TRANSPORT UND STANDORTÄNDERUNG

Transport und Änderung des Standortes

• Die Orginalverpackung muss nicht verwendet werden.

• Während des Transportes Gerät mit einem festen Seil sichern. Die Transportbestimmungen auf dem Wellpappkarton müssen befolgt werden.

• Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen.DE-15

VOR EINEM ANRUF BEIM KUNDENDIENST

Wenn Ihr Kühlschrank nicht richtig funktioniert, liegt möglicherweise ein kleineres Problem vor; prüfen Sie daher zum Sparen von Zeit und Geld folgende Punkte, bevor Sie sich an einen Elektriker wenden. Falls Ihr Gerät nicht funktioniert: Prüfen Sie, ob...

• Der Strom ausgefallen ist,

• Die Sicherung bei Ihnen zuhause rausgesprungen ist,

• Die Steckdose richtig funktioniert. Dies können Sie prüfen, indem Sie ein anderes Gerät, von dem Sie wissen, dass es funktioniert, an die Steckdose anschließen. Falls die Leistung Ihres Gerätes vermindert ist: Prüfen Sie, ob...

• Sie das Gerät überladen haben,

• Die Kühltemperatur auf 2 °C eingestellt ist,

• Die Tür richtig geschlossen ist,

• Sich Staub am Kondensator abgelagert hat,

• Genügend Platz an der Rückseite und den Seitenwänden des Gerätes vorhanden ist. Wenn der Kühlschrank zu laut ist: Normale Geräusche Knackgeräusche (Eisknacken):

• Beim automatischen Abtauvorgang.

• Wenn das Gerät abgekühlt oder erwärmt wird (aufgrund der Ausdehnung). Kurzes Knacken: Kann vernommen werden, wenn das Thermostat den Kompressor ein- und ausschaltet. Kompressorgeräusch: Normale Motorgeräusche: Dieses Geräusch deutet darauf hin, dass der Kompressor normal arbeitet. Der Kompressor kann kurze Zeit mehr Lärm verursachen, wenn er aktiviert wird. Sprudel- und Spritzgeräusche: Rauschen wird durch den Fluss des Kältemittels in den Systemleitungen verursacht. Alarmanzeige- LED schaltet sich ein

FEHLERTYP URSACHE ABHILFE

„Fehlerwarnungen“ Ein oder mehrere Teile funktionieren nicht oder es liegt ein Fehler im Kühlprozess vor Prüfen Sie, ob die Tür offen ist. Falls die Tür nicht offen ist, sollten Sie so schnell wie möglich den Kundendienst verständigen.DE-16

VOR EINEM ANRUF BEIM KUNDENDIENST

Geräusche von strömendem Wasser: Wasserussgeräusche in Richtung Verdunstungsbehälter erfolgen beim Abtauvorgang und sind normal. Dieses Geräusch ist beim Abtauen zu hören. Luftschläge: Normale Lüftergeräusche. Dieses Geräusch kann bei einem Kühlschrank aufgrund der Luftzirkulation während dem normalen Betriebs des Systems zu hören sein. Warme Ränder des Kühlschranks, die mit dem Türgelenk in Kontakt sind: Vor allem im Sommer (Hitze) können sich die Flächen am Türgelenk durch den Betrieb des Kompressors erhitzen. Dies ist normal. Wenn sich Feuchtigkeit im Kühlschrank bildet:

• Sind alle Lebensmittel richtig verpackt? Waren die Behälter richtig trocken, bevor sie in den Kühlschrank gelegt wurden?

• Wurde die Kühlschranktür häug geöffnet? Die Luftfeuchtigkeit des Raumes dringt in den Kühlschrank ein, wenn die Tür geöffnet wird. Feuchtigkeit baut sich schneller auf, wenn die Tür häug geöffnet wurde, insbesondere bei hoher Luftfeuchtigkeit. Die Tür kann nicht richtig geöffnet und geschlossen werden:

• Hindern Tiefkühlprodukte die Tür daran richtig zu schließen?

• Sind die Türfächer, Ablagen und Schubladen richtig platziert?

• Sind Türgelenke gebrochen oder gerissen?

• Steht der Kühlschrank auf einer ebenen Fläche? Empfehlungen

• Zum vollständigen Ausschalten des Gerätes müssen Sie den Netzstecker ziehen (bspw. vor der Reinigung oder wenn die Tür offen bleiben sollen). Tipps zum Energiesparen

1. Stellen Sie das Gerät an einem kühlen, gut belüfteten Ort auf; halten Sie ihn von

direktem Sonnenlicht und Wärmequellen (Heizung, Herd usw.) fern. Verwenden Sie eine Isolierplatte, falls dies nicht möglich ist.

2. Lassen Sie warme Speisen und Getränke außerhalb des Gerätes abkühlen.

3. Decken Sie Getränke oder andere Flüssigkeiten ab, wenn Sie sie im Gerät verstauen.

Andernfalls kann sich die Feuchtigkeit im Gerät erhöhen. Dadurch wiederum erhöht sich die Betriebszeit. Das Abdecken von Getränken und anderen Flüssigkeiten trägt auch dazu bei, den Geruch und Geschmack zu bewahren.

4. Versuchen Sie, die Türen möglichst selten und kurz zu öffnen, da dabei warme Luft

in das Gerät gelangt und zu einer unnötig häugen Einschaltung des Kompressors führt.

5. Halten Sie Bereiche mit anderer Temperatur im Gerät geschlossen (Gemüsefach,

Kaltlagerfach usw.).

6. Die Türdichtung muss sauber und biegsam sein. Abgenutzte Dichtungen sind zu

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER

ÖFFNUNGSRICHTUNG Installationsanweisungen ! Lesen Sie vor der Installation aufmerksam die Anweisungen. ! Installieren Sie den Kühlschrank/Gefrierschrank nur in stabilen Küchenmöbeln. ! Bei Bedarf können Sie die Öffnungsrichtung der Tür entsprechend den Anweisungen ändern.

1. Die benötigten Komponenten nden Sie in Abb. A.

2. Lösen Sie die beiden Schrauben an der Oberseite. (Abb. D)

3. Lösen Sie das doppelseitige Klebeband an der Unterseite der

Verkleidungsklappe (1) . Stecken Sie die Verkleidungsklappe (1) in den Schlitz und schrauben Sie sie mit 2 Schrauben (6) an der linken / rechten Seite fest. (Abb. E) WICHTIGER HINWEIS: Bringen Sie keine Schraube in der Mitte an.

4. Führen Sie das Netzkabel durch den Belüftungsschacht und verlegen Sie ihn

so, dass sich das Gerät nach der Installation problemlos anschließen lässt. (Abb. B bis Abb. C)

5. Nehmen Sie die Verkleidungsdichtung

an der Seitenblende des Gerätes heraus und kleben Sie sie auf die gegenüberliegende Seite der Türanschläge des Gerätes. (Abb. E bis Abb. F)

6. Heben Sie das Gerät an und schieben Sie es in das Küchenmöbel.

7. Drücken Sie das Gerät zur Rückseite der Türgelenke, sofern die

Verkleidungsdichtung

den Platz zwischen Gerät und Küchenmöbel abdeckt.

8. Richten Sie die vorderen Füße an der Vorderseite des Küchenmöbels aus

9. Befestigen Sie die vorderen Füße mit Schrauben

10. Befestigen Sie die Verkleidungsklappe

mit Schrauben (5) an dem Küchenmöbel. (Abb. H)

11. Montieren Sie die Führungen

an die Gerätetür. (Abb. I)

12. Lehnen Sie die Gerätetür an die im rechten Winkel geöffnete Möbeltür.

13. Schieben Sie die Schienen

, richten Sie dabei die Kerbe aus. (Abb. I)

14. Montieren Sie die Schienen

an der Möbeltür. (Abb. I)

15. Lassen Sie eine 1 bis 2 mm große Lücke auf der Griffseite zwischen dem

Möbel und der Möbeltür, indem Sie die Führungen

anpassen. Dies ist entscheidend für die Geräteleistung (Abb. I)DE-18

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER

ÖFFNUNGSRICHTUNG Abbildung A Abbildung

Abbildung C Abbildung E Abbildung F Abbildung DDE-19

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER

ÖFFNUNGSRICHTUNG Figure I

Abbildung G Abbildung H Abbildung IDE-20

INSTALLATIONSANWEISUNGEN ZUM ÄNDERN DER

ÖFFNUNGSRICHTUNG Figure J Figure K

Abbildung J Abbildung K Wechsel des tueranschlages

1. Öffnen Sie die Gerätetür

2. Demontieren Sie nun das obere Scharnier der Gerätetür

und nehmen Sie die Gerätetür nach oben weg. Legen Sie die Tür zur Seite (Abbildung K).

3. Schrauben Sie den oberen Scharnierzapfen

ab und schrauben Sie ihn auf der gegenüberliegenden Seite in das obere Scharnier

4. Nehmen Sie den unteren Scharnierzapfen

aus dem Gerätefuß und stecken Sie ihn auf der gegenüberliegenden Seite in den Gerätefuß ein (Abbildung Kb).

5. Verschliessen Sie die Schraubenöffnung des oberen Scharniers mit den

beiliegenden Stöpseln

6. Setzen Sie nun die Gerätetür

auf den unteren Scharnierzapfen

auf und stecken Sie das obere Scharnier

in die Bohrung auf der Oberseite der Tür. Jetzt können Sie das obere Scharnier

wieder am Gerätegehäuse festschrauben.DE-21 Hersteller Gerätetyp VESTEL (Kühlschrank) Glasablagen, 5 Gemüse-Schubladen 2 Türablage 5 Eierablage 1 Garantieunterlagen Ja Gebrauchsanleitung Ja Marke VESTEL Modell VEKS7085 Produkt-Kategorie 1 (Kühlschrank) Energieklasse1) A+ Jährlicher Energieverbrauch 2) 141 kWh / Jahr Totaler Bruttoinhalt 303 l Totaler Nettovolumen 300 l Kühlschrank Bruttovolumen 303 l Kühlschrank Nettovolumen 300 l Gefrierschrank Bruttovolumen - l Gefrierschrank Nettovolumen - l Sternebewertung 3) - Kühlsystem Statisch Erwärmungszeit (-18°C/-9°C) - Gefriervermögen - Klimaklasse 4) ST/SN (10°C - 38°C) Geräuschemission 39 dB(A) LIEFERUMFANG

DATENBLATT FÜR KÜHLGERÄTEDE-22

Konformitätserklärung

• Dieses Gerät ist für die Aufbewahrung von Lebensmitteln bestimmt und entspricht der Verordnung (EG) Nr. 1935/2004 EC, 10/2010 EC.

• Dieses Gerät wurde gemäß folgender Richtlinien entworfen, hergestellt und auf den Markt gebracht: - Diese Geräte wurden entworfen für eine Umgebungstemperatur zwischen 10°C - 38°C. - Die Konstruktion des Geräts entspricht den Normen EN62552, IEC60335-1 / IEC60335-2-24, 2014/30/EU. - Sicherheitsanforderungen der "Niederspannungsrichtlinie" 2014/35/EU - Schutzvorschriften der EG-Richtlinie 2014/30 "EMV"Dieses Gerät entspricht der EG-Richtlinie Niederspannung 2014/35/EU und Elektromagnetische Verträglichkeit 2014/30/EU in der jeweils aktuellen Fassung bei Lieferung, Richtigkeit geprüft. Die Gebrauchsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Landesspezische Normen und Regeln beachten!

1) Bewertung von A (= niedriger Verbrauch) bis G (= hoher

2) Der Energieverbrauch bezieht sich auf den Jahresverbrauch in kWh,

ermittelt nach DIN EN 153. Im praktischen Betrieb können je nach Nutzung und Standort des Geräts Abweichungen auftreten.

3) * = Fach mit -6 °C oder kälter

** = Fach mit -12 °C oder kälter *** = Tiefkühl-Lagerfach mit -18 °C oder kälter **** = Gefrierfach mit -18 °C oder kälter

4) Klimaklasse: Ihr Kühlgerät wurde gemäß seiner Klimaklasse zum Einsatz

bei bestimmten Umgebungstemperaturen entwickelt; entsprechende Angaben nden Sie auf dem Typenschild. Wenn Sie das Kühlgerät bei Umgebungstemperaturen außerhalb des empfohlenen Bereiches betreiben, kann die Kühlleistung darunter leiden.DE-23 Entsorgung des Gerätes Altgeräte dürfen nicht in den Hausmüll! Sollte das Gerät einmal nicht mehr benutzt werden können, so ist jeder Verbraucher gesetzlich verpichtet, Altgeräte getrennt vom Hausmüll z.B. bei einer Sammelstelle seiner Gemeinde / seines Stadtteils abzugeben. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem abgebildeten Symbol gekennzeichnet. Recycling Unsere Verpackungen werden aus umweltfreundlichen, wiederverwertbaren Materialien hergestellt: Außenverpackung aus Pappe Formteile aus geschäumtem, FCKW-freiem Polystyrol (PS) Folien und Beutel aus Polyäthylen (PE) Spannbänder aus Polypropylen (PP). Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich. Konformitätserklärung Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.DE-24DE-24EN-25 Index
