BEDIENUNGSANLEITUNG 10031190 Klarstein
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihr's Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
Technische Daten
| Artikelnummer 10031190 | |
| Stromversorgung 220-240 V ~ 50 Hz | |
| Luftstromvolumen | ≥ 150 m³/h |
| Geräuschpegel dB (A) | ≤40 dB (A) |
| Abmessungen 329 mm x 170 mm x 300 mm | |
| Gewicht 4 kg | |
| Leistung 36 W | |
| Maximale Raumgroße 25 m | 2 |
| UV-Lampe 254 nm | |
Sicherheitshinweise
- Nehmen Sie das Gerät nicht zu Reparaturzwecken auseinander. Falsche Reparatur kann zu feuer und Schäden führen. Lassen Sie das Gerät dazu nur in einem Fachbetrieb reparieren.
- Stecken Sie den Stecker fest in die Steckdose, andernfalls kann es zu Überhitzung und Stromschlagenkommen. Verwenden Sie das Gerät nicht wenn der Stecker kaputt oder die Steckdose lose ist.
- Verwenden Sie kein Verlängerungskabel und Schlieben Sie das Gerät nur an Steckdosen an, die der Spannung des Geräts entsprechen.
- Falls der Stecker staubig ist reinigen Sieihn mit einem trockenen Tuch. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät länger nicht benutzen.
- Stecken Sie keine Gegenstände durch die Lufungsschlitze, sie konnten einen Elektroschock oder Kurzschluss verursachen.
- Fassen Sie den Stecker nicht mit nassen Händen an, um Stromschlagen vorzubeugen.
- Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose. Andernfalls kann das Gerät aus Verfahren angehen und zu Stromschlagen oder Verletzungen führen.
- Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einerähnlich qualifizierten Person ersetzt werden.
- Achten Sie darauf, dass keine Flüssigkeit ins Gerät eindringt, sie könnte zu einem Kurzschluss oder Stromschlagen führen.
- Stellen Sie das Gerät nicht in feuchten oder sehr warmen Räumen auf.
- Verwenden Sie das Gerät nicht in der Küche, das Gerät ist keine Abzugshaube.
-
Belüften Sie den Raum sorgfältig, wenn sie das Gerät zusammen mit offenem Feuer benutzen.
-
Versprufen Sie kein Insektenspray wenn Sie das Gerät verwenden. Andernfalls konnten die Stoffe aus dem Spray im Gerät eingelagert und später wieder freiigesetzt werden, was der Gesundheit nicht zträglich ist.
- Halten Sie das Gerät fern von Feuer und Glut.
- Versprufen Sie in der Höhe des Gerats keine leicht entzündlichen Sprays.
- Ziehen sie den Stecker nicht am Kabel aus der Steckdose, sondern halten Sie ihn beim Abziehen mit der Hand fest.
- Ziehen Sie umgehend den Stecker aus der Steckdose wenn folgenden auftritt:
Die Tasten Funktionieren nicht.
- Das Netzkabel und der Stecker werden heiß.
- Es tritt ein unangenehmer Geruch auf, das Gerät ist sehr laut oder vibriert.
- Das Gerät Funktioniert nicht normal.
Geräteübersicht
Geräteübersicht
1 Deck
2 LED-Display
3 Tasten
4 Vordere Abdeckung

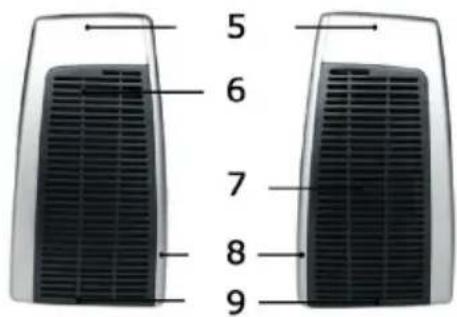

Vorderseite Links Rechts

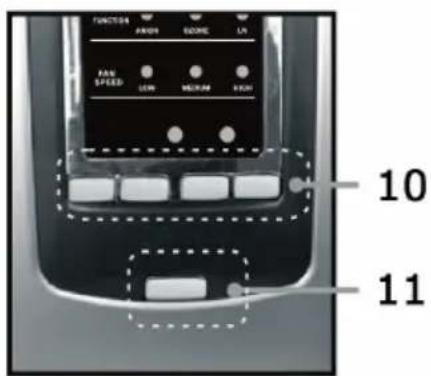

Display und Funktionstaten
1 Funktionstasten
2 Ein/Aus-Taste

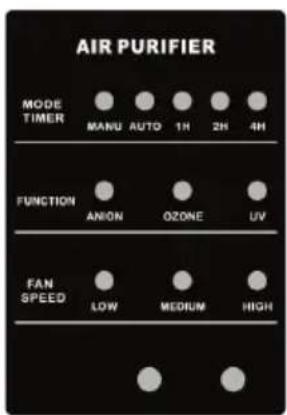

Displayübersicht Funktionstasten

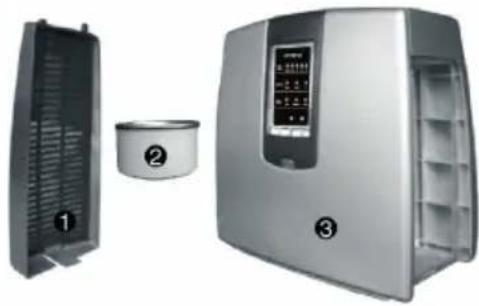

Einbauteile
1 Linke Abdeckung
2 Aromadepot
3Gehause
4 Aktivkohlefilter und Photokatalysator
5 UV-Lampe
6 HEPA-Filter
7 Rechte Abdeckung
Luftreinigungssystem
1 HEPA-Filter
2 UV-Lampe
3 Aktivkohlefilter und Photokatalysator
Inbetriebnahme und Bedienung
Teile und Funktionen
| Teil Funktion | |
| HEPA-Filter | Filtert Pollen, Rauch und Partikel aus der Luft, die Allergien oder Atemwegserkrankungen auslösen können. Der HEPA-Filter hat einen Wirkungsgrad von mehr als 99,9%. |
| Aktivkohlefilter | Formaldehyd und Benzol sind farblose Gase mit einem stechenden Geruch. Siekommen in viel Gebäuden und Räumen vor. Der Aktivkohlefilter filtert diese Stoffe ausder Luft. |
| Photokatalysator | Zersetzt schädliche und giftinge Gase in der Luft und tötet Viren, die sich in der Luft befinden. |
| UV-Lampe(optional) | Luft ist der Hauptüberträger der Grippe. Luftreinigung ist eine wirksames Verfahrenzur Grippeprüvention. Mit der UV-Sterilisationstechnik können die Keime um bis zu97,6% verringgert werden. |
| lonen-Funktion | Negative lonen können den menschlichen Stoffwechsel und das Immunosystem un-terstützen. |
| Ozon-Funktion(optional) | Ozon kann organische Gerüche und biologische Kontamination in der Luft zersetzen.Dazu wird es Sauerstoff aus der Luft zu isolieren, um die Koncentration von Ozon inder Luft zu erhöhen. Das Gerät erzeugt 50 mg Ozon pro Stunde. |
| Aroma (optional) Wirk | berhigend und kann die Koncentration erhöhen. |
Hinweise zum Standort
- Lassen Sie um das Gerät einen Mindestabstand von 30 cm zu Wänden und Möbeln.
- Der Mindestabstand zu Fernsehern oder Computern sollte 1 m betragen.

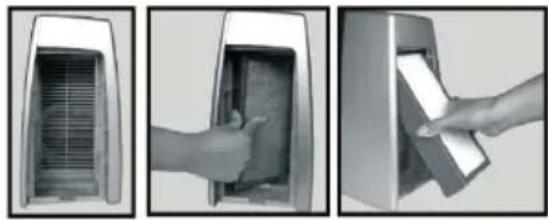

Filter einbauen
Entfernen Sie die Schutzhüllen vom HEPA und Aktivkohlefilter und setzen Sie die Filter wieder ins Gerät ein.
- Nehmen Sie die rechte Abdeckung ab.
- Setzen Sie den Aktivkohlefilter und den UV-Filter ein.
- Setzen Sie den HEPA-Filter ein.
Aromadepot einsetzen
- Nehmen Sie die linke Abdeckung ab.
- Entfernen Sie die Abdeckung vom Aromadepot.
Strom anschließen
Um die Gefahr eines Stromschlags bei einer Störung oder Fehlfunktion zu verringn, muss das Gerät an eine geerdete Steckdose angeschlossen werden.
- Stecken Sie den Stecker fest in die Steckdose.
Cover abnehmen und anbringen
- Cover abnehmen: Hebien Sie das Gerät mit einer Hand leicht an und offen den Sie die Abdeckung mit der anderen Hand von unter her.
- Cover anbringen: Schieben Sie die Oberseite der Abdeckung in den Halter am Gerat. Drucken Sie dann die Unterseite ins Gehäuse.
Geräe einschalten
Drücken Sie auf die Ein/Aus-Taste am Gerät. Das Gerät besteht an und das Display leuchtet wie folgt:
1 Manueller Modus
2 Anionen
3 Lüftergeschwindigkeit
Modi und Timer-Einstellung
Drücken Sie mehrmals hintereinander auf die MODE-Taste, um die einzelnen Modi in der folgenden Reihenfolge auszuwahlen: Manuell > Auto > 1 Stunde > 2 Stunden > 4 Stunden.
| AIR PURIFIER
MODE
TIMER
MANU AUTO 1H 2H 4H | AIR PURIFIER
MODE
TIMER
MANU AUTO 1H 2H 4H | AIR PURIFIER
MODE
TIMER
MANU AUTO 1H 2H 4H | AIR PURIFIER
MODE
TIMER
MANU AUTO 1H 2H 4H | AIR PURIFIER
MODE
TIMER
MANU AUTO 1H 2H 4H |
| FUNCTION
ANION OZONE UV | FUNCTION
ANION OZONE UV | FUNCTION
ANION OZONE UV | FUNCTION
ANION OZONE UV | FUNCTION
ANION OZONE UV |
| FAN
SPEED
LOW MEDIUM HIGH | FAN
SPEED
LOW MEDIUM HIGH | FAN
SPEED
LOW MEDIUM HIGH | FAN
SPEED
LOW MEDIUM HIGH | FAN
SPEED
LOW MEDIUM HIGH |
| Manuell Auto 1 | Stunde 2 Stunden 4 Stunden | | |
| In thisem Modus
muss das Gerät von
Hand ausgeschaltet
werden. | In thisem Modus
ist das Gerät im
Wechsel 20 Minu-
ten eingeschaltet
und 40 Minuten
ausgeschaltet. | Timer-Modus |
Lüftergeschwindigkeit einstellen
Drücken Sie mehrmals auf die SPEED-Taste, um eine der folgenden Geschwindigkeiten auszuwahlen: LOW (niedrig) > MEDIUM (mittel) > HIGH (hoch):
LOW MEDIUM HIGH
Funktionen einstellen
Drücken Sie mehrmals hintereinander auf die FUNCTION-Taste, um die Funktionen in der folgenden Reihenfolge auszuwahlen: ION > OZONE > ION & OZONE > KEINE FUNKTION. Das Display leuchtet wie folgt:
UV ANION ZONE
Die Funktion Ozon kann optional ausgewählt werden.
- Wahlend die Ozon-Funktion in betrieb ist sollten sich Menschen vom Gerät fernhalten. Das Gerät schaltet nach 1 Stunde automatisch auf die lonen-Funktion um.
HEPA Filter, Aktivkohlefilter und Photokaralysator sind Grundfunktionen und in Betrieb, sobald Sie das Gerätainschalten.
Reinigung und Pflege
- Reinigen Sie das Gerät nicht mit Wasser.
- Verwenden Sie zur Reinigung keine Scheuermittel.
- Reinigen Sie das Gerät nicht mit Lösemitteln, da diese Mittel zu Verformungen oder Verfärbungen führen können.
- Verwenden Sie zur Reinigung keine chemischen Reiniger.
UV-Lampe auswechseln
Wenn das UV-Symbol blinkt muss die UV-Lampe ausgewechselt werden.
1234
1 Nehmen Sie die rechte Abdeckung ab und entnehmen Sie den HEPA-Filter.
2 Halten Sie die UV-Lampe fest, drehen Sie sie um 90^ und entnehmen Sie sie.
3 Halten Sie die neue UV-Lampe fest und bringen Sie sie am Halter an. Drehen Sie die dann um 90^
4 Setzen Sie den HEPA-Filter wieder ein und setzen Sie die Abdeckung auf.
Fehlersuche und Fehlerbehebung
| Problem Mögliche Ursache und Lösung |
| Das Gerät lauft nicht. Überprüfen Si | Sie ob der Stecker fest in der Steckdose sitzt. Stecken Sie ihn zur Sicherheit erneut ein. |
| Überprüfen Sie ob die linke und die rechte Abdeckung abgebracht sind. Wenn nicht, schalten Sie das Gerät aus, installmenten Sie die Abdeckun-gen und schalten Sie das Gerät nach 15 Minuten wieder ein. |
| Das Gerät lauft durch und gehen nicht mehr aus, das Display leuch-tet durchgehend rot. | Interferenzen stären das Gerät. Ziehen Sie den Stecker und schalten Sie das Gerät 15 Minuten später erneut ein. |
| Das Gerät entfernt keine Gerüche. | Der Aktivkohlefilter oder das Gerät ist verschmutzt. Reinigen Sie den Aktivkohlefilter oder ersetzen Sieihn durch einen neuen Filter. |
| Der Schmutz wird nicht aus der Luft halten und das Gerät arbeitet sehr laut. | Der HEPA-Filter ist verschmutzt. Reinigen Sie den HEPA-Filter oder ersetzen Sieihn durch einen neuen Filter. |
| Der Schmutz kann nicht von den Filtern erfasst werden. Stellen Sie das Gerät in einem anderen Raum auf und setzen Sie den Lüfter bei hoher Geschwindigkeit laufen, um zu Testen ob es sich um eine Fehlfunktion handelt. |
| Der Raum konnte zu groß sein, um die Luft effektiv zu reinigen. |
Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Haummüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Haummüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringn.
Die Fernbedienung enthalt Batterien, die der Europäischen Richtlinie 2006/66/EG unterliegen und nicht mit dem normalen Hausmull entsorgt werden dürfen.itte informieren Sie sich uber die ortlichen Bestimmungen zur gesonderten Entsorgung von Batterien. Durch regelkonforme Entsorgung schutzen Si die Umwelt und die Gesundheit ihrer Mitmenschen vor negativen Konsequenzen.
Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
