BEDIENUNGSANLEITUNG CS 200 Christopeit

Heimsport-Trainingsgerät Elektrisches Laufband

CS 200

Montage- und Bedienungsanleitung für Bestell-Nr. 1820

NL

1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2
2. Einzelteileübersicht Seite 3
3. Stückliste Seite 4 - 5
4. Montageanleitung mit Explosionsdarstellungen Seite 6 - 9 Garantiebestimmungen
5. Computeranleitung Seite 10 - 11
6. Trainingsanleitung, Aufwärmübungen (Warm Up) Seite 12

Sehr geehrte Kundin, sehr geehrter Kunde

Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und wünschen Ihnen viel Vergnügen damit.

Bitte beachten und befolgen Sie die Hinweise und Anweisungen dieser Montage- und Bedienungsanleitung.

Wenn Sie irgendwelche Fragen haben, können Sie sich selbstverständlich jederzeit an uns wenden.

Mit freundlichen Grüßen

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Contents

Page 13

Sommaire

Page 23

Inhoudsopgave

Pagina 32

Achtung:

Vor Benutzung

Bedienungsan

leitung lesen!

Wichtige Empfehlungen und Sicherheitshinweise

Unsere Produkte sind grundsätzlich TÜV-GS geprüft und entsprechen damit dem aktuellen, höchsten Sicherheitsstandard. Diese Tatsache entbindet aber nicht die nachfolgenden Grundsätze strikt zu befolgen.

1. Das Gerät genau nach der Montageanleitung aufbauen und nur die, für den Aufbau des Gerätes beigefügten und in der Montage aufgeführten, gerätespezifischen Einzelteile verwenden. Vor dem eigentlichen Aufbau die Vollständigkeit der Lieferung anhand des Lieferscheins und die Vollständigkeit des Lieferumfanges anhand der Montageschritte grob kontrollieren.
2. Vor der ersten Benutzung und in regelmässigen Abständen (alle 1-2 Monate) den festen Sitz aller Schrauben, Muttern und sonstigen Verbindungen prüfen, damit der sichere Betriebszustand des Trainingsgerätes gewährleistet ist. Defekte Einzelteile müssen unverzüglich ausgetauscht oder entfernt werden. Gegebenenfalls das Gerät bis zur Instandsetzung sperren.
3. Das Gerät an einem trockenen, ebenen Ort aufstellen und es vor Feuchtigkeit und Nässe schützen. Bodenunebenheiten sind durch geeignete Massnahmen am Boden und, sofern bei diesem Gerät vorhanden, durch dafür vorgesehene, justierbare Teile des Gerätes auszugleichen. Der Kontakt mit Feuchtigkeit und Nässe ist auszuschliessen.
4. Sofern der Aufstellort besonders gegen Druckstellen, Verschmutzungen und ähnliches geschützt werden soll, eine geeignete, rutschfeste Unterlage (z.B. Gummimatte, Holzplatte o.ä.) unter das Gerät legen.
5. Vor dem Trainingsbeginn alle Gegenstände in einem Umkreis von 2 Metern um das Gerät entfernen.
6. Für die Reinigung des Gerätes keine aggressiven Reinigungsmittel und zum Aufbau und für eventuelle Reparaturen nur die mitgelieferten bzw. geeignete, eigene Werkzeuge verwenden. Schweissablagerungen am Gerät sind direkt nach Trainingsende zu entfernen.
7. ACHTUNG! Systeme der Herzfrequenzüberwachung können ungenau sein. Übermäßiges Trainieren kann zu ernsthaftem gesundheitlichem Schaden oder zum Tod führen. Vor der Aufnahme eines gezielten Trainings ist daher ein geeigneter Arzt zu konsultieren. Dieser kann definieren welcher maximalen Belastung (Puls, Watt, Trainingsdauer u.s.w.) man sich aussetzen darf und genaue Auskünfte bzgl. der richtigen Körperhaltung beim Training, der Trainingsziele und der Ernährung geben. Es darf nicht nach schweren Malzeiten trainiert werden. Es ist zu beachten, dass dieses Gerät nicht für therapeutische Zwecke geeignet ist.
8. Mit dem Gerät nur trainieren wenn es einwandfrei funktioniert. Für eventuelle Reparaturen nur Original-Ersatzteile verwenden. ACHTUNG: Sollten Teile bei Benutzung des Gerätes übermäßig heiss werden ersetzen sie diese umgehend und sichern sie das Gerät gegen Benutzung solange es noch nicht in Stand gesetzt wurde.
9. Bei der Einstellung von verstellbaren Teilen auf die richtige Position bzw. die markierte, maximale Einstellposition und ordnungsgemässe Sicherung der neu eingestellten Position achten. Sollten Hilfsmittel zur Einstellung nötig sein, müssen diese nach dem Einstellvorgang wieder entfernt werden.

10. Sofern in der Anleitung nicht anders beschrieben, darf das Gerät nur immer von einer Person zum Trainieren benutzt werden, und die Trainingsleistung sollte insgesamt 45 Min./tägl. nicht überschreiten.

11. Es sind Trainingskleidung und Schuhe zu tragen die für ein Fitness-Training mit dem Gerät geeignet sind. Die Kleidung muss so beschaffen sein, dass diese aufgrund ihrer Form (z.B. Länge) während des Trainings nicht hängen bleiben kann. Die Trainingsschuhe sollten passend zum Trainingsgerät gewählt werden, grundsätzlich dem Fuss einen festen Halt geben und eine rutschfeste Sohle besitzen.

12. ACHTUNG: Wenn Schwindelgefühle, Übelkeit, Brustschmerzen und andere abnormale Symptome wahrgenommen werden, das Training abbrechen und an einen geeigneten Arzt wenden.
13. Generell gilt, dass Sportgeräte kein Spielzeug sind. Sie dürfen daher nur bestimmungsgemäss und von entsprechend informierten und unterwiesenen Personen benutzt werden.
14. Personen wie Kinder, Invalide und behinderte Menschen sollten, das Gerät nur im Beisein einer weiteren Person, die eine Hilfestellung und Anleitung geben kann, benutzen. Die Benutzung des Gerätes durch unbeaufsichtigte Kinder ist durch geeignete Maßnahmen auszuschliessen.
15. Es ist darauf zu achten, dass der Trainierende und andere Personen sich niemals mit irgendwelchen Körperteilen in den Bereich von sich noch bewegenden Teilen begeben oder befinden.
16. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
    Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
    Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle.
17. Die Verpackungsmaterialien, leere Batterien und Teile des Gerätes im Sinne der Umwelt nicht mit dem Hausmüll entsorgen sondern in dafür vorgesehene Sammelbehälter werfen oder bei geeigneten Sammelstellen abgeben.
18. Die zulässige maximale Belastung (=Körpergewicht) ist auf 100 kg festgelegt worden. Stellen Sie vor Trainingsbeginn sicher, dass das zulässige Gesamtgewicht nicht überschritten wird.
19. Wenn die Anschlußleitung dieses Gerätes beschädigt ist, muss diese durch den Hersteller oder den Kundendienst oder durch eine elektrisch qualifizierte Person ersetzt werden.
20. Die Montage- und Bedienungsanleitung ist als Teil des Produktes zu betrachten. Bei Verkauf oder der Weitergabe des Produktes ist diese Dokumentation mitzugeben.

Stückliste-Ersatzteilliste

CS 200 Best.-Nr. 1820

Technische Daten: Stand: 01. 09. 2018

• Motor Dauerleistung 0,37 kW (0,5PS), maximale Motorleistung 0,74 kW (1,0 PS)
• Geschwindigkeit: 1 km/h bis 8km/h (in 0,1 km/h Schritten einstellbar)
  • 16 vorgegebene Trainingsprogramme
  • 3 manuelle Programme
• Direktwahltasten für 3 km/h und 6 km/h
• Handpulsmessung an den Handläufen
  • Steigung 3-fach manuell einstellbar
  • Schwingungsgedämpfte Lauffläche
• Sicherheitsbandstopp
• Platz sparend hochklappbar
• Mit Backlit LCD Display mit Anzeige von: Zeit, Entfernung, Geschwindigkeit, ca. Kalorienverbrauch und Pulsfrequenz
• Halterung für Tablet oder Smartphone
• In den Benutzerprogrammen ist eine Eingabe von persönlichen Grenzwerten wie Zeit, Entfernung und ca. Kalorienverbrauch möglich
• Überschreitung der Grenzwerte wird angezeigt
• Ausklappautomatik Soft-Drop-System für ein leises und sicheres Herablassen der Lauffläche
• Geeignet bis zu einem Körpergewicht von max. 100 kg
• Abmessung der Lauffläche: ca. L 100 x B 34 cm
  • elektrische Daten: 220-240V/50Hz /370 Watt

Stellmaße: ca. L 127 x B 63 x H 137 cm

Stellmaße hochgeklappt: ca. L 78 x B 63 x H 137cm

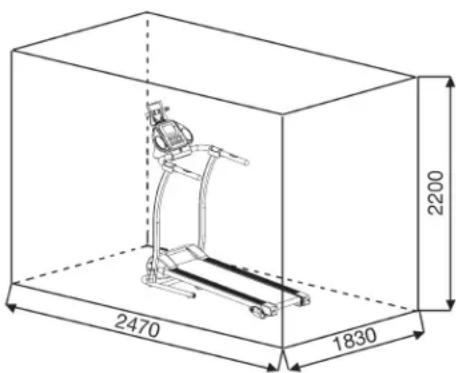

Trainingsplatzbedarf: ca. 6m²

Nach Öffnen der Verpackung bitte kontrollieren, ob alle Teile entsprechend der nachfolgenden Montageschritte vorhanden sind. Ist dies der Fall, können Sie mit dem Zusammenbau beginnen. Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an:

Internet Service- und Ersatzteilportal: www.christopeit-service.de

Adresse: Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Dieses Laufband ist nur für den privaten Heimsportbereich gedacht und nicht für gewerbliche oder kommerzielle Nutzung geeignet. Heimsportnutzung Klasse H/C

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 mm

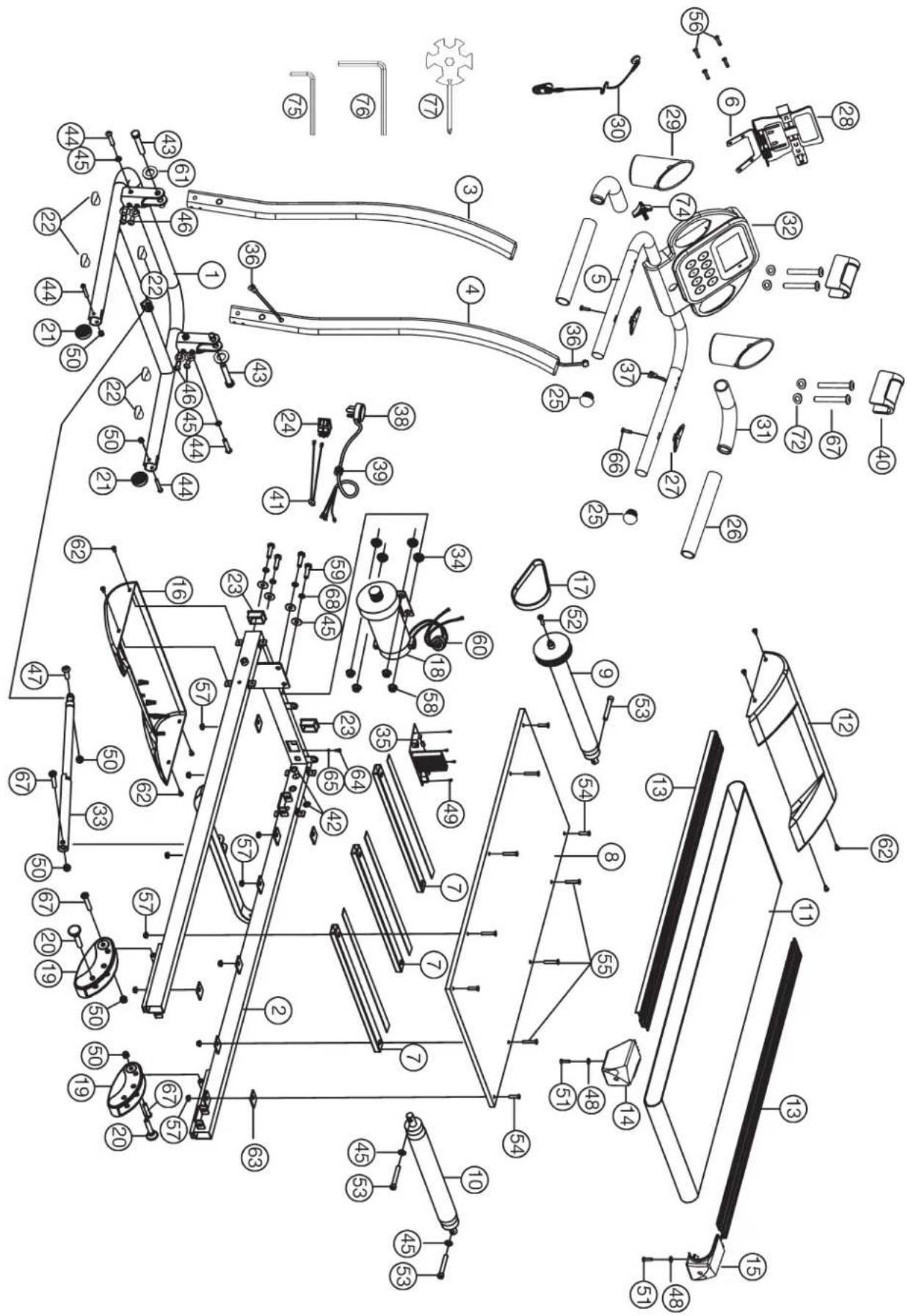

Abb-Nr.	Bezeichnung Abmessung		mm	Menge Stück	Montiert an Abb. Nr.	ET-Nummer
1 Grundrahmen 1 2 33-1820-01-SW
2 Laufrahmen 1 1 33-1820-02-SI
3 Stützrohr links			1 1 33-1820-03-SW
4 Stützrohr rechts			1 1 33-1820-04-SW
5 Handlauf			1 3+4	33-18	20-05-SW
6 Ablagehalterung			1 32	33-18	20-06-SW
7 Stützstrebe			3 2+8	33-18	20-07-SI
8 Gleitbrett	892x442		1 2 36-1820-04-BT
9 Vordere Rolle			1 2+11	33-18	20-08-SI
10	Hintere Rolle			1 2+11	33-1820-09-SI
11	Lauffläche		2115x360	1	9+10	36-1820-05-BT
12	Verkleidung			1 2 36-1820-01-BT
13	Seitenleiste		895x75	2	2	36-1820-06-BT
14	Endkappe links			1 2 36-1820-07-BT
15	Endkappe rechts			1 2 36-1820-08-BT
16	Verkleidung unten			1 2 36-1820-24-BT
17	Flachriemen		4P/140J	1	9+18	36-1820-10-BT
18	Motor			1 2 33-1820-10-SI
19	Steigungsverstellung			2 2 36-1820-11-BT
20	Sicherungsstift			2 2+19	36-1820-12-BT
21	Transportrolle			2 1 36-1820-13-BT
22	Gummifuss			5 1 36-1820-14-BT
23	Rechteckstopfen		40x25	2	2	36-1241-15-BT
24	Hauptschalter			1 2+41	36-1352-29-BT
25	Endstopfen		32	2 5 36-1820-17-BT
26	Griffüberzug lang		30x260	2	5	36-1820-18-BT
27	Pulseinheit			2 5 36-1820-28-BT
28	Ablage			1 32	36-1820-19-BT
29	Becherhalter			1 32	36-1820-20-BT
30	Sicherungs-Clip			1 32	36-1820-21-BT
31	Griffüberzug kurz		30x230	2	5	36-1820-22-BT
32	Computer			1 5 36-1820-03-BT
33	Dämpfung			1 1+2	36-1820-29-BT
Abb-Nr.	Bezeichnung Abmessung		mm	Menge Stück	Montiert an Abb. Nr.	ET-Nummer
34 Gummidämpfer 4 18 36-1820-23-BT
35 Steuerplatine 1 2 36-1820-09-BT
36 Verbindungskabel 1 35+37 36-1820-25-BT
37 Computerkabel 1 32+36 36-1820-26-BT
38 Netzkabel 1 35 36-1352-31-BT
39 Zugentlastung 1 38 36-1352-44-BT
40 Griffabdeckung 2 5 36-1820-02-BT
41 Überlastsicherung 1 24+35 36-1352-30-BT
42 Kabelschutz 3 2+4 36-1820-27-BT
43 Sechskantschraube M12x85 2 1,3+4 39-10316-SW
44 Sechskantschraube M8x40 4 1,3,4+21			39-10125-VC
45	Unterlegscheibe		8//16	8	44,47,53+59	39-9862-CR
46	Innensechskantschraube		M8x16	4	1,3+4	39-9888
47	Innensechskantschraube		M8x30	1	1+33	39-10134
48 Unterlegscheibe		5//10	2 51 39-10111-SW
49 Kreuzschlitzschraube		3x10	4 35 39-10078
50	Selbstsichernde Mutter		M8	4	47-49	39-9818
51 Kreuzschlitzschraube		M5x20	2 14+15 39-10165
52 Kreuzschlitzschraube		M6x25	1 9 39-10029
53 Sechskantschraube M8x55 3 2,9+10			39-10056
54 Senkkopfschraube		M6x25	4 2+8 39-9959
55 Kreuzschlitzschraube		M6x35	6 2+8 39-9979-VC
56	Kreuzschlitzschraube		M6x16	4	6+32	39-10120-VC
57 Mutter		M6	10	54+55	39-9891-CR
58 Mutter		M8	4 59 39-9818
59 Sechskantschraube M8x25 4 2+18			39-10455
60 Motor Entstör-Ring			1 18 36-1820-15-BT
61 Unterlegscheibe		13//26	2 43 39-10062
62	Kreuzschlitzschraube		M5x10	8	2+16	39-9903
63 Gummi Pad			4 2+8 36-1820-30-BT
64 Kreuzschlitzschraube		M4x10	1 2 36-9210-30-BT
65 Federring		für M4	1 64 39-10058
66	Kreuzschlitzschraube		4x20	2	5+27	36-9210-31-BT
67 Sechskantschraube M8x50 7 2-5,19+33			39-9811
68 Federring		für M8	4 59 39-9864-VC
69-71	- - -
72 Unterlegscheibe gebogen		8//19	8 67 39-9966-CR
74	Sterngriffschraube		M6	1	5+32	36-1820-16-BT
75	Innensechskantschlüssel		5mm	1		36-9119-34-BT
76	Innensechskantschlüssel		6mm	1		36-9116-14-BT
78 Multiwerkzeug			1		36-9107-27-BT
79 Montage - und Bedienungsanleitung			1		36-1820-31-BT

Montageanleitung

Legen Sie alles übersichtlich auf den Boden und kontrollieren Sie die Vollzähligkeit anhand der Montageschritte. Achtung: Der vereinfachte Montageablauf bedarf 100% Aufmerksamkeit besonders bei den Knick und Klappstellen. Die Montagezeit beträgt ca. 20Min.

Schritt 1:

1. Entnehmen Sie alle Kleinteile, sowie loses Verpackungsmaterial aus dem Karton und holen Sie dann mit Hilfe einer zweiten Person das vormontierte Laufband heraus.
2. Legen Sie die Schrauben M8x16 (44) und M8x40 (46) samt Unterlegscheiben (45+72) rechts und links neben den Grundrahmen (1) griffbereit hin.

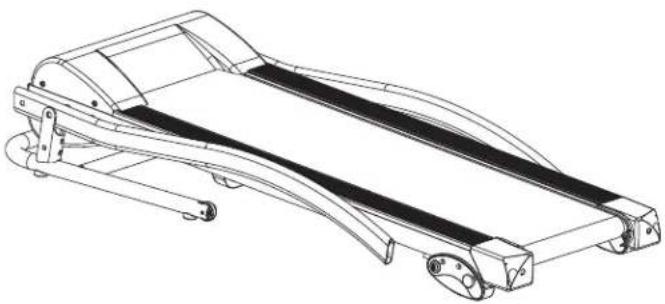

3. Klappen Sie die Stützrohre (3+4) vorsichtig hoch und schrauben Sie die Stützrohre (3+4) mittels der Schrauben (44+46) und Unterlegscheiben (45+72) am Grundrahmen (1) fest.

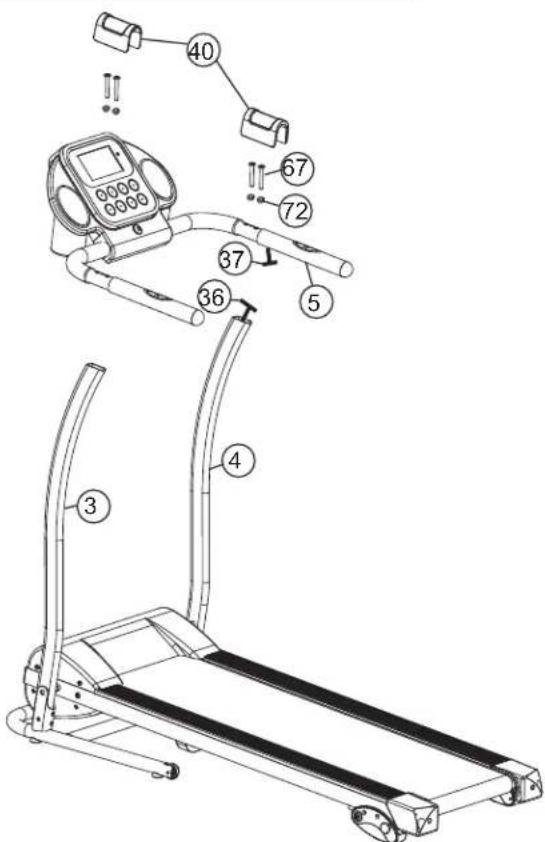

1. Führen Sie den Handlauf (5) zu den Stützrohren (3+4) und verbinden Sie die Stecker vom Verbindungskabel (36) und Computerkabel (37).
2. Verschrauben Sie dann den Handlauf (5) auf den Stützrohren (3+4) mittels der Schrauben M8x50 (67) und Unterlegscheiben (72). Achten Sie darauf, dass die hergestellte Kabelverbindung nicht eingequetscht wird.
3. Montieren Sie Griffabdeckungen (40) über die Verschraubungen des Handlaufes (5).

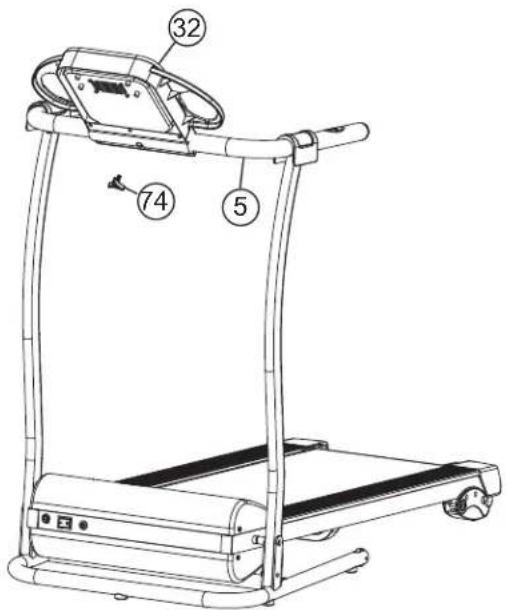

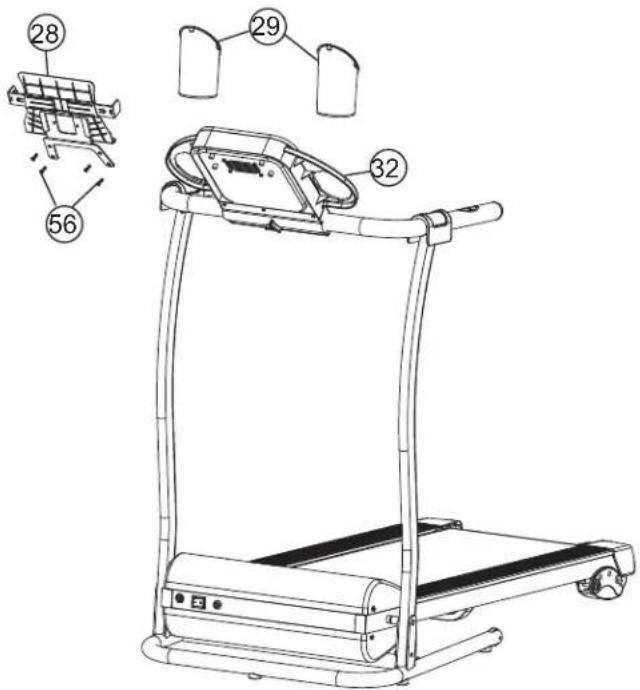

1. Befestigen Sie den Computer (32) mittels der Sterngriffschraube (74) am Handlauf (5) in gewünschter Neigung.
2. Schrauben Sie die Ablage (28) mit der Halterung an den Computer (32) und verwenden Sie dazu die Schrauben M6x16 (56).
3. Stecken Sie die Becherhalter (29) in die dafür vorgesehene Positon am Computer (32).

32 74 5

Kontrolle und Inbetriebnahme

1. Alle Verschraubungen und Steckverbindungen auf ordnungsgemäße Montage und Funktion prüfen.
2. Wenn alles soweit in Ordnung ist, stecken Sie den Netz-kabel (39) in eine vorschriftsmäßig installierte Steckdose (220-240V\~50-60Hz) ein und schalten Sie den Hauptschalter (24) unten, vorne am Grundgerät ein.
3. Legen Sie dann den Sicherungssclip (30) auf die entsprechende Stelle am Computer (32) und der Computer signalisiert die Betriebsbereitschaft. Legen sie den Sicherheitsclip (30) an Ihre Trainingskleidung (z.B. Hosenbund) an und stellen Sie sich auf die seitlichen Trittleisten (13) am Laufband.
   Drücken Sie die Start -Taste um das Laufband zu starten. Nach einem Count-Down setzt sich die Lauffläche (11) in Bewegung. Unmittelbar nach Anlauf der Laufbandes auf die Lauffläche (11) treten und der eingestellten Geschwindigkeit folgen. Machen Sie sich mit geringen Geschwindigkeiten mit dem Gerät vertraut.

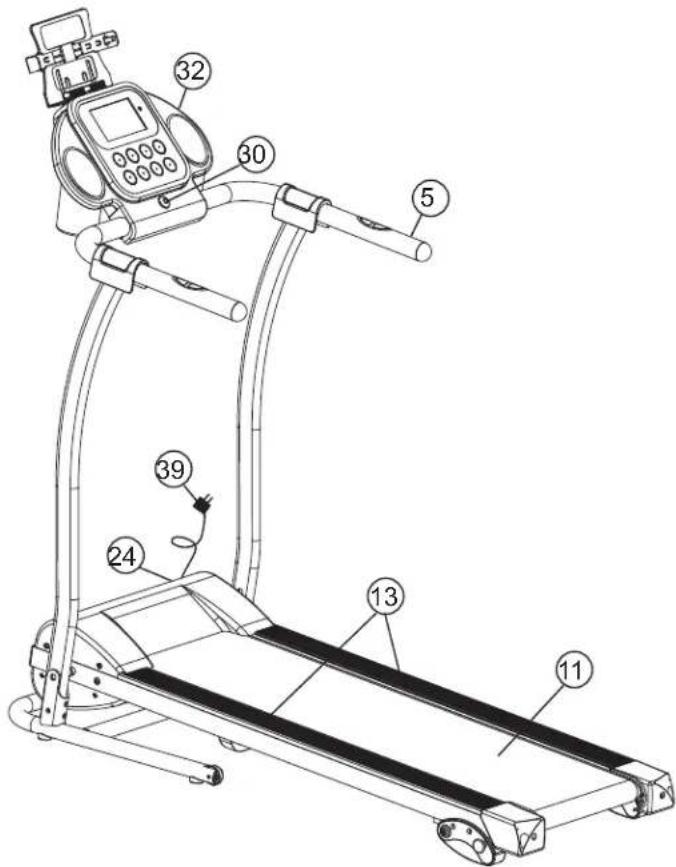

4. Laufen Sie mittig auf der Lauffläche (11), halten Sie sich bei Unsicherheit beim Laufen am Handlauf (5) fest und treten Sie nicht auf die seitlichen Trittauflagen (13). Laufen Sie nur mit Blickrichtung zum Computer auf dem Laufband. Steigen Sie im Notfall seitlich vom Laufband ab und halten Sie sich dabei am Handlauf (5) fest.

Anmerkung:

Bitte das Werkzeug-Set und die Anleitung sorgsam aufbewahren, da diese bei ggf. später einmal erforderlichen Reparaturen und Ersatzteilbestellungen benötigt werden.

Steigungsverstellung:

Heben den Grundrahmen mit einer Hand an und klappen Sie das Laufband zusammen bis das es arretiert ist.

Ziehen Sie die beiden Sicherungssplinte (20) heraus, verstellen Sie die Steigungsbügel (19) in einen andere Position und setzen Sie die Sicherungssplinte (20) wieder ein. Anschließend kann das Laufband wieder heruntergeklappt werden. Die Steigungsverstellung ist dazu gedacht um die Belastung zu erhöhen wie beim Bergauflaufen.

Transportieren des Laufbandes

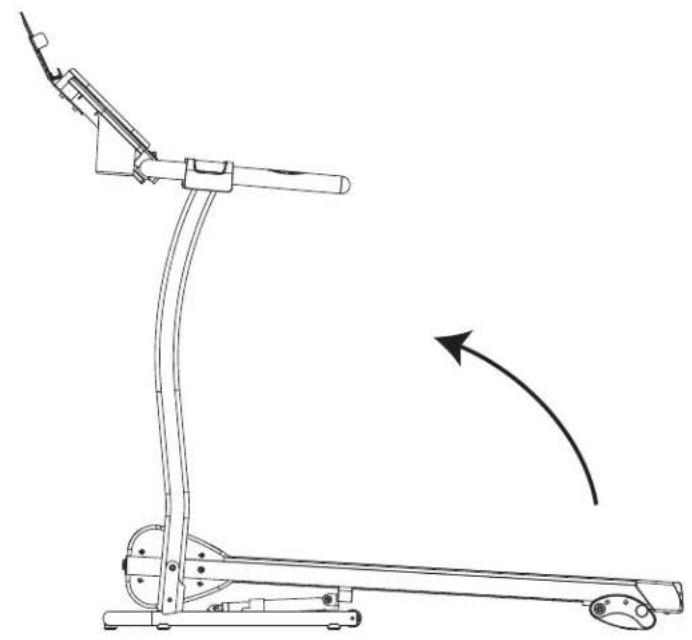

1. Klappen Sie das Laufband durch Anheben an einer Endkappe hochkant zusammen bis diese Position automatisch durch Einrasten gesichert ist.
2. Fassen Sie das Laufband an den Endkappen mit beiden Händen an, ziehen Sie das Laufband zu sich bis es auf den Transportrollen (21) steht und es sich leicht bewegen lässt.

Achtung:

Vor dem Zusammenklappen des Laufbandes das Laufband ausschalten und warten bis die Lauffläche steht. Das Laufband im zusammen geklappten Zustand nicht in Betrieb nehmen!

Die Garantie beträgt 24 Monate, gilt für Neuware bei Ersterwerb und beginnt mit dem Rechnungs- bzw. Auslieferdatum. Während der Garantiezeit werden eventuelle Mängel kostenlos beseitigt.

Bei Feststellung eines Mangels sind Sie verpflichtet diesen unverzüglich dem Hersteller zu melden. Es steht im Ermessen des Herstellers die Garantie durch Ersatzteilversand oder Reparatur zu erfüllen. Bei Ersatzteilversand besteht die Befugnis des Austausches ohne Garantieverlust Eine Instandsetzung am Aufstellort ist ausgeschlossen.

Heimsportgeräte sind nicht für eine kommerzielle oder gewerbliche Nutzung geeignet. Eine Zuwiderhandlung in der Nutzung hat eine Garantieverkürzung oder Garantieverlust zur Folge.

Die Garantieleistung gilt nur für Material oder Fabrikationsfehler. Bei Verschleißteilen oder Beschädigungen durch missbräuchliche oder unsach-

gemäße Behandlung, Gewaltanwendung und Eingriffen die ohne vorherige Absprache mit unserer Service Abteilung vorgenommen werden, erlischt die Garantie.

Bitte bewahren Sie, falls möglich, die Originalverpackung für die Dauer der Garantiezeit auf, um im Falle einer Rücksendung die Ware ausreichend zu schützen und senden Sie keine Ware unfrei zur Service Abteilung ein!

Eine Inanspruchnahme von Garantieleistungen erwirkt keine Verlängerung der Garantiezeit.

Ansprüche auf Ersatz von Schäden welche evtl. außerhalb des Gerätes entstehen (sofern eine Haftung nicht zwingend gesetzlich geregelt ist) sind ausgeschlossen.

Hersteller:

Top-Sports Gilles GmbH

Friedrichstr. 55

42551 Velbert

Anmerkungen zur Wartung und Einstellung

1. Pflegen der Lauffläche:

Damit das Laufband dauerhaft leicht und gut läuft, sollte immer nach 50 Betriebsstunden die Unterseite der Lauffläche, welche auf dem Gleitbrett liegt auf Ihre Gleitfähigkeit geprüft werden und ggf. mit Siliconspay (Kein Schmierstoff auf ÖL- oder Petroleum Basisverwenden) nachbehandelt werden. Dazu hebt man die Lauffläche etwas von Gleitbrett an und sprüht das Siliconöl zwischen Unterseite der Lauffläche und Oberseite vom Gleitbrett. (Achtung: Zuviel Schmiermittel kann ein Rutschen der Lauffläche zur Folge haben.)

2. Einstellen des Laufbandes :

1. Stellen Sie das Laufband im manuellen Programm auf 3 -5km/h ein.
2. Benutzen Sie den Innensechskantschlüssel um an den End kappen das Band mittig auszurichten.
3. Um die Lauffläche nach Links auszurichten, drehen Sie die rechte Seite im Uhrzeigersinn.
4. Um die Lauffläche nach Rechts auszurichten, drehen Sie die linke Seite im Uhrzeigersinn
5. Sollte eine dauerhafte Ausrichtung der Lauffläche wie o. g. nicht möglich sein liegt eine Beschädigung der Lauffläche vor, welche dann ausgetauscht werden sollte.

Hinweis: Achten Sie darauf, dass die Lauffläche möglichst mittig läuft. Sobald sich diese zu weit aus der Mitte schiebt (über 10mm) sollte die Lauffläche wieder mittig nachjustiert werden.

3. Durchrutschen des Bandes:

1. Die Lauffläche ist nicht richtig gespannt. Beide Schrauben an den Endkappen etwas fester schrauben.
2. Der Keilriemen ist nicht richtig gespannt.
3. Zuviel Schmiermittel mit einem Tuch entfernen.

4. Keine Anzeige :

1. Überprüfen ob Stecker in der Steckdose und ob die Steckdose Strom hat.
2. Überprüfen ob Hauptschalter am Grundrahmen eingeschaltet und Sicherheits-Clip richtig am Computer positioniert ist.
3. Überprüfen ob die Steckverbindungen im Standrohr rechts zusammengesteckt sind.

ACHTUNG! Bei Überprüfung der Computer-Steckverbindungen grundsätzlich den Netzstecker ziehen.

5. Fremde Betriebsgeräusche

1. Überprüfung aller Schraubverbindungen auf festen Sitz.
2. Überprüfen ob der Flachriemen in Ordnung ist.
3. Überprüfen ob die Lauffläche in Ordnung ist.

Bemerkung:

Sollten Sie den Fehler nicht anhand der beschriebenen Hilfen finden, kontaktieren Sie den Verkäufer oder Hersteller.

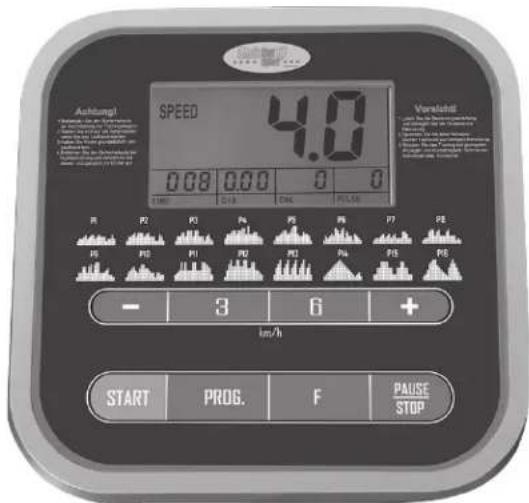

Computerbeschreibung

Anhang! SPEED 4.0 008 000 0 0 TIME 123 244 PUL56 Vorahl P1 P2 P3 P4 P5 P6 P7 P8 P8 P9 P10 P11 P12 P13 P14 P15 P16 - 3 6 + lm/h START PROG. F PAUSE STOP

Anzeigen:

Puls-Display (Pulse):

Zeigt die Herzfrequenz an, wenn die Hände an den Pulssensoren aufliegen.

Zeigt die Geschwindigkeit des Laufbandes in Kilometer pro Stunde an.

Zeigt an, wie lange Sie gelaufen sind in Minuten und Sekunden.

Entfernung-Display (Distance):

Zeigt an, wie weit Sie gelaufen sind in Kilometer.

Zeigt die ca. verbrauchten Kilokalorien in kcal an.

Programmnummer-Display (P1-P16):

Zeigt die gewählte Programm Nr. P1-P16 an.

Tasten:

Tasten 3 und 6:

Direktwahltasten für 3 + 6 km/h

Durch Drücken einer dieser Tasten wird das Laufband direkt auf die entsprechend ausgewählte Geschwindigkeit eingestellt.

F-Taste: (Funktion)

Durch Drücken dieser Taste wählt man die Vorgabemöglichkeit (Zeit, Entfernung, Kalorien) im manuellen Programm aus.

Prog-Taste: Programm

Mit der Prog-Taste kann eines der Vorgabeprogramme ausgewählt werden. (Trainingsprogramme P1 - P16)

Start -Taste

Durch Drücken dieser Taste startet das ausgewählte Programm und die Lauffläche läuft 5 Sekunden verzögert an.

Stop/Pause -Taste

Drücken dieser Taste während des Trainings unterbricht das ausgewählte Programm und die Lauffläche läuft verzögert aus. Innerhalb von 5 Min. kann das Programm durch Drücken der Start-Taste fortgesetzt werden oder durch erneutes Drücken der Stop/Pause -Taste beendet werden. Vorgabewerte können durch Drücken der Stop/Pause -Taste auf 0 gesetzt werden.

„+“-Taste:

Drücken dieser Taste erhöht die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte erhöht werden.

„-“ -Taste:

Drücken dieser Taste verringert die Geschwindigkeit während des Betriebs des Laufbandes. Bei Stillstand können Eingabewerte vermindert werden.

Inbetriebnahme

Manuelles Programm

1. Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Steckdose (230V\~50Hz) und schalten Sie den Netzschalter (24) unten vorne am Grundgerät ein.

2. Stellen Sie sich auf den schwarzen Flächen am Seitenrand.

3. Legen Sie den Sicherheits-Clip (30) an Ihre Trainings Kleidung (z. B. Hosenbund) an und in die entsprechende Aufnahme am Computer und der Computer zeigt Ihnen das manuelle Programm an und ist startbereit.

4. Drücken Sie die Start -Taste um das Laufband zu starten. Nach einem 5 Sek. Count- Down setzt sich die Lauffläche in Bewegung. Unmittelbar nach Anlauf des Bandes auf das Laufband gehen und der eingestellten Geschwindigkeit folgen.

Programme mit Zeit-, Entfernungs- oder Kalorien-Vorgabe.

Zeit-Programm:

Wählen Sie mit der F-Taste das Zeit-Programm aus, dann blinkt das Zeit-Display und zeigt einen Vorschlag von 30:00 Minuten an. Diesen können Sie auf Wunsch mit den „+“ und „-“ -Tasten abändern. (Vorgabemöglichkeit 5:00-99:00Minuten.) Starten Sie das Programm nach Vorgabe der Zeit mit der Start -Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Entfernungs- Programm:

Wählen Sie mit der F-Taste das Entfernungs-Programm aus, dann blinkt das Entfernungs-Display und ein Vorschlag von 1,00KM wir angezeigt. Diesen können Sie auf Wunsch mit den „+“ und „-“ -Tasten abändern (Vorgabemöglichkeit 0,5-65,0KM) Starten Sie das Programm nach Vorgabe der Entfernung mit der Start-Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Kalorien-Programm:

Wählen Sie mit der F-Taste das Kalorien-Programm aus, dann blinkt das Kalorien-Display und ein Vorschlag von 50kcal wird angezeigt. Diesen können Sie auf Wunsch mit den „+“ und „-“ -Tasten abändern. (Vorgabemöglichkeit 10-995 kcal.) Starten Sie das Programm nach Vorgabe der Kalorien mit der Start - Taste und der Vorgabewert zählt rückwärts bis auf „0“. Ist dieser Wert erreicht ertönt ein Signal und das Laufband stoppt.

Eingabemöglichkeiten:

Anzeige Anzeige Wert möglichkeit	Vorgabe-möglichkeit	Anzeige-
ZEIT(MIN:SEK)	0:00	30:00	5:00-99:00	0:00-99:59
KM/H	0.0	N/A	N/A	1.0-8.0
KM	0.00	1.00	0.5-65.0	0.00-99.99
PULS	P	N/A	N/A	50-200
KALORIEN (Kcal)	0	50	10-995	0-999

Geschwindigkeitsprogramme P1-P16

Wählen Sie mittels der Prog-Taste zwischen 16 unterschiedlichen Geschwindigkeitsprogrammen aus. In diesen Programmen wird die vorgegebene Zeit in 20 Teilintervalle unterteilt und die Geschwindigkeit ändert sich automatisch wie in nachfolgender Tabelle ausgewiesen ist. Durch Drücken der Start - Taste wird das Programm gestartet. Nach Ablauf des Programms ertönt ein Signal und das Laufband stoppt. Um das Programm zu unterbrechen drücken Sie die Stop-Taste.

Programmablauf-Tabelle P1 – P16

Programme in 20 Zeiteinteilungen

Programm		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
P1	Km/h	2	3	3	4	5	3	4	5	5	3	4	5	4	4	4	2	3	3	5	3
P2	Km/h	2	4	4	5	6	4	6	6	6	4	5	6	4	4	4	2	2	5	4	2
P3	Km/h	2	4	4	6	6	4	7	7	7	4	7	7	4	4	4	2	4	5	3	2
P4	Km/h	3	5	5	6	7	7	5	7	7	8	8	5	8	5	5	6	6	4	4	3
P5	Km/h	2	4	4	5	6	7	7	5	6	7	8	8	5	4	4	6	5	5	4	2
P6	Km/h	2	4	3	4	5	4	8	7	5	7	8	3	6	4	4	2	5	4	3	2
P7	Km/h	2	3	3	3	4	5	3	4	5	3	4	5	3	3	3	6	6	5	3	3
P8	Km/h	2	3	3	6	7	7	4	6	7	4	4	4	6	7	4	4	4	2	3	2
P9	Km/h	2	4	4	7	7	4	7	8	4	8	6	8	4	4	4	5	6	3	3	2
P10	Km/h	2	4	5	6	7	5	4	6	8	8	6	6	5	4	4	2	4	4	3	3
P11	Km/h	3	4	5	8	5	8	5	5	5	8	8	5	5	5	6	8	8	7	6	3
P12	Km/h	2	5	8	8	7	7	8	8	7	7	8	8	6	6	8	8	5	5	4	3
P13	Km/h	3	6	8	8	3	6	8	8	3	6	8	8	3	6	8	8	3	6	8	3
P14	Km/h	2	3	4	5	6	7	8	8	7	6	8	7	6	5	4	3	2	3	4	2
P15	Km/h	3	3	6	6	8	8	7	7	6	6	3	3	6	6	8	8	6	6	3	3
P16	Km/h	2	3	4	6	7	8	8	7	6	5	4	3	2	6	8	8	8	6	4	2

Sicherungs- Clip

Der Sicherungsclip dient zu Absicherung in Notfällen. Er muss auf dem Computer aufliegen um Eingaben zu machen und das Laufband zu starten.

Legen Sie den Sicherungs-Clip (30) bei jedem Training an. Es dient zu Ihrer Sicherheit, damit bei Notabstieg das Laufband schnell stoppt. Befindet sich der Sicherungs- Clip nicht auf dem Computer zeigt der Computer die Fehlermeldung „---“ an. Durch Auflegen des Sicherungs- Clips werden alle Werte auf null gesetzt und der Computer ist startbereit.

Trainingsfläche in mm (für Gerät und Benutzer)

2200 1270 630

Freifläche in mm (Trainingsfläche und Sicherheitsfläche (umlaufend 60cm))

2470 1830 2200

Trainingsanleitung

Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden:

1. Intensität:

Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen. Ein geeigneter Richtwert für ein effektives Training kann dabei der Puls sein. Dieser sollte sich während des Trainings in dem Bereich zwischen 70% und 85% des Maximalpulses befinden (Ermittlung und Berechnung siehe Tabelle und Formel). Während der ersten Wochen sollte sich der Puls während des Trainings im unteren Bereich von 70% des Maximalpulses befinden. Im Laufe der darauffolgenden Wochen und Monate sollte die Pulsfrequenz langsam bis zur Obergrenze von 85% des Maximalpulses gesteigert werden. Je größer die Kondition des Trainierenden wird, desto mehr müssen die Trainingsanforderungen gesteigert werden, um in den Bereich zwischen 70% und 85% des Maximalpulses zu gelangen. Dieses ist durch eine Verlängerung der Trainingsdauer und/oder einer Erhöhung der Schwierigkeitsstufen möglich. Wird die Pulsfrequenz nicht in der Computeranzeige angezeigt oder wollen Sie sicherheitshalber Ihre Pulsfrequenz, die durch eventuelle Anwendungsfehler o.ä. falsch angezeigt werden könnte, kontrollieren, können Sie zu folgenden Hilfsmitteln greifen: a. Puls-Kontroll-Messung auf herkömmliche Weise (Abtasten des Pulsschlags z.B. am Handgelenk und zählen der Schläge innerhalb einer Minute). b. Puls-Kontroll-Messung mit entsprechend geeigneten und geeichten Puls-Mess-Geräten (im Sanitäts- Fachhandel erhältlich).

2. Häufigkeit:

Die meisten Experten empfehlen die Kombination einer gesundheitsbewußten Ernährung, die entsprechend dem Trainingsziel abgestimmt werden muß, und körperlicher Ertüchtigungen drei- bis fünfmal in der Woche.

Ein normaler Erwachsener muß zweimal pro Woche trainieren, um seine derzeitige Verfassung zu erhalten. Um seine Kondition zu verbessern und sein Körpergewicht zu verändern, benötigt er mindestens drei Trainingseinheiten pro Wochen. Ideal bleibt natürlich eine Häufigkeit von fünf Trainingseinheiten pro Woche.

3. Gestaltung des Trainings

Jede Trainingseinheit sollte aus drei Trainingsphasen bestehen: „Aufwärm-Phase“, „Trainings-Phase“ und „Abkühl-Phase“. In der „Aufwärm-Phase“ soll die Körpertemperatur und die Sauerstoffzufuhr langsam gesteigert werden. Dieses ist durch gymnastische Übungen über eine Dauer von fünf bis zehn Minuten möglich.

Danach sollte das eigentliche Training („Trainings-Phase“) beginnen. Die Trainingsbelastung sollte erst einige Minuten gering sein und dann für eine Periode von 15 bis 30 Minuten so gesteigert werden, daß sich der Puls im Bereich zwischen 70% und 85% des Maximalpulses befindet.

Um den Kreislauf nach der „Trainings-Phase“ zu unterstützen und einem Muskelkater oder Zerrungen vorzubeugen, muß nach der „Trainings-Phase“ noch die „Abkühl-Phase“ eingehalten werden. In dieser sollten, fünf bis zehn

Minuten lang, Dehnungsübungen und/oder leichte gymnastische Übungen durchgeführt werden.

Weitere Informationen zum Thema Aufwärmübungen, Dehnungsübungen oder allgemeine Gymnastikübungen finden Sie in unserem Downloadbereich unter www.christopeit-sport.com

4. Motivation

Der Schlüssel für ein erfolgreiches Programm ist ein regelmäßiges Training. Sie sollten sich einen festen Zeitpunkt und Platz pro Trainingstag einrichten und sich auch geistig auf das Training vorbereiten. Trainieren Sie nur gut gelaunt und halten Sie sich stets Ihr Ziel vor Augen. Bei kontinuierlichem Training werden Sie Tag für Tag feststellen, wie Sie sich weiterentwickeln und Ihrem persönlichen Trainingsziel Stück für Stück näher kommen.

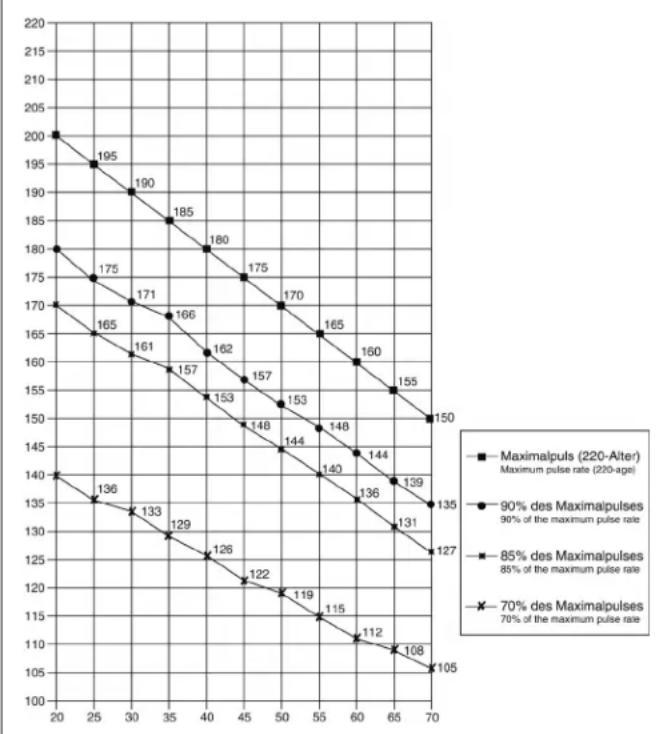

Berechnungsformeln: Maximalpuls = 220 - Alter
90% des Maximalpuls = (220 - Alter) x 0,9
85% des Maximalpuls = (220 - Alter) x 0,85
70% des Maximalpuls = (220 - Alter) x 0,7

Aufwärmübungen (Warm Up)

Starten Sie Ihre Aufwärmphase durch Gehen auf der Stelle für mind. 3 Minuten und führen Sie danach folgende gymnastische Übungen durch um den Körper auf die Trainingsphase entsprechend vorzubereiten. Bei den Übungen nicht übertreiben und nur soweit ausführen bis ein leichtes Ziehen zu spüren ist. Diese Position dann etwas halten.

Greifen Sie mit der linken Hand hinter den Kopf an die rechte Schulter und ziehen Sie mit der rechten Hand etwas an der linken Armbeuge. Nach 20Sek. Arm wechseln.

Beugen Sie sich soweit wie möglich nach vorn und lassen Sie die Beine fast durchgestreckt. Zeigen Sie dabei mit den Fingern in Richtung Fußspitze. 2 x 20Sek.

Setzen sie sich mit einem Bein gestreckt auf den Boden und beugen Sie sich vor und versuchen Sie den Fuß mit den Händen zu erreichen. 2 x 20Sek.

Knien Sie sich in weitem Ausfallschritt nach vorn und stützen Sie sich mit den Händen auf dem Boden ab. Drücken Sie das Becken nach unten. Nach 20 Sek. Bein wechseln.

Nach den Aufwärmübungen durch etwas schütteln die Arme und Beine lockern.

Hören Sie nach der Trainingsphase nicht abrupt auf, sondern radeln Sie gemütlich noch etwas ohne Widerstand aus um wieder in die normale Puls-Zone zu gelangen. (Cool down) Wir empfehlen die Aufwärmübungen zum Abschluss des Trainings erneut durchzuführen und das Training mit Ausschütteln der Extremitäten zu beenden.

GBContents

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Adresse: Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0)20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Top-Sports Gilles GmbH

Friedrichstraße 55

42551 Velbert

Telefon: [phone] / 60 67-0

Telefax: +49 (0) 20 51 / 60 67-44

e-mail: [e-mail]

www.christopeit-sport.com

Beeldscherm Afstand (Distance):

Service / Hersteller

Bei Reklamationen, notwendigen Ersatzteilbestellungen oder Reparaturen wenden Sie sich bitte an unsere Service Abteilung.

Internet Service- und Ersatzteilportal:

www.christopeit-service.de

Top-Sports Gilles GmbH

[e-mail]

Tel.: [phone]

Friedrichstrasse 55

http://www.christopeit-sport.com

Fax: [phone]

D - 42551 Velbert

http://www.christopeit-sport.net
