BEDIENUNGSANLEITUNG CDI 5012E10 CANDY

Höhe Tiefe Breite Tiefe bei geöffneter Tür

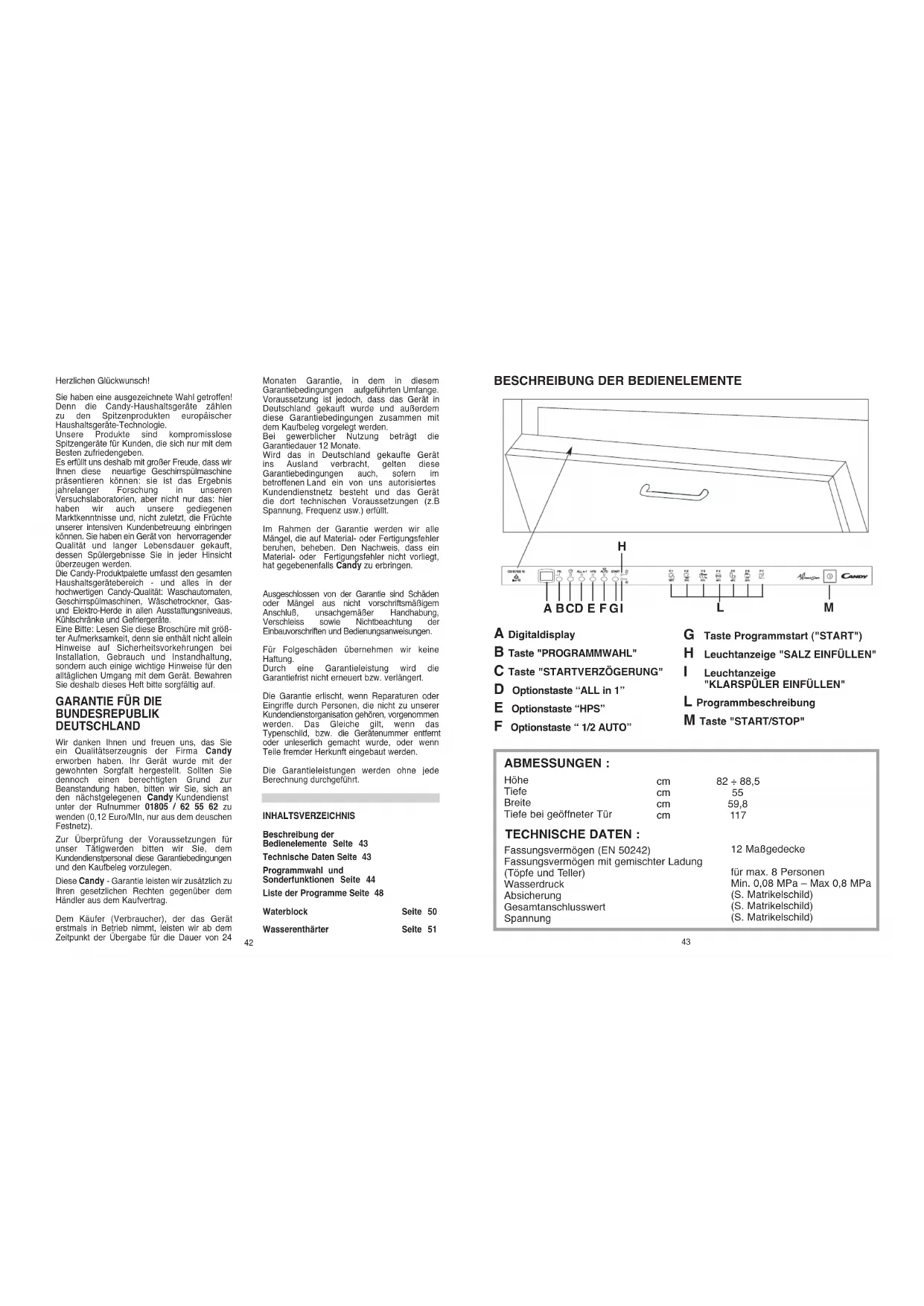

BESCHREIBUNG DER BEDIENELEMENTE

Leuchtanzeige "SALZ EINFÜLLEN"

Herzlichen Glückwunsch! Sie haben eine ausgezeichnete Wahl getroffen! Denn die Candy-Haushaltsgeräte zählen zu den Spitzenprodukten europäischer Haushaltsgeräte-Technologie. Unsere Produkte sind kompromisslose Spitzengeräte für Kunden, die sich nur mit dem Besten zufriedengeben. Es erfüllt uns deshalb mit großer Freude, dass wir Ihnen diese neuartige Geschirrspülmaschine präsentieren können: sie ist das Ergebnis jahrelanger Forschung in unseren Versuchslaboratorien, aber nicht nur das: hier haben wir auch unsere gediegenen Marktkenntnisse und, nicht zuletzt, die Früchte unserer intensiven Kundenbetreuung einbringen können. Sie haben ein Gerät von hervorragender Qualität und langer Lebensdauer gekauft, dessen Spülergebnisse Sie in jeder Hinsicht überzeugen werden. Die Candy-Produktpalette umfasst den gesamten Haushaltsgerätebereich - und alles in der hochwertigen Candy-Qualität: Waschautomaten, Geschirrspülmaschinen, Wäschetrockner, Gas- und Elektro-Herde in allen Ausstattungsniveaus, Kühlschränke und Gefriergeräte. Eine Bitte: Lesen Sie diese Broschüre mit größ- ter Aufmerksamkeit, denn sie enthält nicht allein Hinweise auf Sicherheitsvorkehrungen bei Installation, Gebrauch und Instandhaltung, sondern auch einige wichtige Hinweise für den alltäglichen Umgang mit dem Gerät. Bewahren Sie deshalb dieses Heft bitte sorgfältig auf.

BUNDESREPUBLIK DEUTSCHLAND Wir danken Ihnen und freuen uns, das Sie ein Qualitätserzeugnis der Firma Candy erworben haben. Ihr Gerät wurde mit der gewohnten Sorgfalt hergestellt. Sollten Sie dennoch einen berechtigten Grund zur Beanstandung haben, bitten wir Sie, sich an den nächstgelegenen Candy Kundendienst unter der Rufnummer 01805 / 62 55 62 zu wenden (0,12 Euro/MIn, nur aus dem deuschen Festnetz). Zur Überprüfung der Voraussetzungen für unser Tätigwerden bitten wir Sie, dem Kundendienstpersonal diese Garantiebedingungen und den Kaufbeleg vorzulegen. Diese Candy - Garantie leisten wir zusätzlich zu Ihren gesetzlichen Rechten gegenüber dem Händler aus dem Kaufvertrag. Dem Käufer (Verbraucher), der das Gerät erstmals in Betrieb nimmt, leisten wir ab dem Zeitpunkt der Übergabe für die Dauer von 24 Monaten Garantie, in dem in diesem Garantiebedingungen aufgeführten Umfange. Voraussetzung ist jedoch, dass das Gerät in Deutschland gekauft wurde und außerdem diese Garantiebedingungen zusammen mit dem Kaufbeleg vorgelegt werden. Bei gewerblicher Nutzung beträgt die Garantiedauer 12 Monate. Wird das in Deutschland gekaufte Gerät ins Ausland verbracht, gelten diese Garantiebedingungen auch, sofern im betroffenen Land ein von uns autorisiertes Kundendienstnetz besteht und das Gerät die dort technischen Voraussetzungen (z.B Spannung, Frequenz usw.) erfüllt. Im Rahmen der Garantie werden wir alle Mängel, die auf Material- oder Fertigungsfehler beruhen, beheben. Den Nachweis, dass ein Material- oder Fertigungsfehler nicht vorliegt, hat gegebenenfalls Candy zu erbringen. Ausgeschlossen von der Garantie sind Schäden oder Mängel aus nicht vorschriftsmäßigem Anschluß, unsachgemäßer Handhabung, Verschleiss sowie Nichtbeachtung der Einbauvorschriften und Bedienungsanweisungen. Für Folgeschäden übernehmen wir keine Haftung. Durch eine Garantieleistung wird die Garantiefrist nicht erneuert bzw. verlängert. Die Garantie erlischt, wenn Reparaturen oder Eingriffe durch Personen, die nicht zu unserer Kundendienstorganisation gehören, vorgenommen werden. Das Gleiche gilt, wenn das Typenschild, bzw. die Gerätenummer entfernt oder unleserlich gemacht wurde, oder wenn Teile fremder Herkunft eingebaut werden. Die Garantieleistungen werden ohne jede Berechnung durchgeführt. INHALTSVERZEICHNIS Beschreibung der Bedienelemente Seite 43 Technische Daten Seite 43 Programmwahl und Sonderfunktionen Seite 44 Liste der Programme Seite 48 Waterblock Seite 50 Wasserenthärter Seite 51 Fassungsvermögen (EN 50242) Fassungsvermögen mit gemischter Ladung (Töpfe und Teller) Wasserdruck Absicherung Gesamtanschlusswert Spannung 12 Maßgedecke für max. 8 Personen Min. 0,08 MPa – Max 0,8 MPa (S. Matrikelschild) (S. Matrikelschild) (S. Matrikelschild)

H44 PROGRAMMWAHL UND SONDERFUNKTIONEN WICHTIG Ihr Geschirrspüler verfügt über zwei äußerst nützliche Sonderfunktionen: - Die Funktion “Empfohlenes Programm“ (werksseitig voreingestellt und ideal für den täglichen Gebrauch bei voller Ladung), um Ihnen eine leichtere und sicherere Programmwahl zu ermöglichen; - Die Funktion „Automatische Speicherung“, bei der das Programm gespeichert und wieder empfohlen wird, das mindestens drei Mal hintereinader benutzt wurde. Wenn Sie vorwiegend das selbe Programm verwenden, müssen Sie es nicht mehr jedes Mal neu einstellen und sparen dadurch Zeit. Programm einstellen ■ Öffnen Sie dir Tür und ordnen Sie das Geschirr ein. ■ Drücken Sie die Taste "START/STOP" . ■ Nachdem die Taste "START/STOP" gedrückt wurde, wird im Display das werksseitig "empfohlene" Programm angezeigt, oder das Programm, das mindestens drei Mal hintereinander benutzt wurde. ■ Wenn Sie eine Zusatzoption auswählen wollen, drücken Sie bitte die entsprechende Taste (Leuchtanzeige leuchtet auf). Die Option muss VOR dem Beginn des Programms gewählt werden. ■ Falls Sie ein anderes Programm wählen möchten, drücken Sie die Taste "PROGRAMMWAHL" ("PR."). ■ Wenn auf dem Display das Symbol des gewünschten Programms erscheint, drücken Sie auf die Taste "START". Die Programmdauer wird auf dem Display angezeigt. Dabei blinken abwechselnd die Stunden und die Minuten [z.B.: 1 h (1 Stunde) / 25 (25 Minuten)]. ■ Schließen Sie die Tür. Das Programm startet automatisch nach einem akustischen Signal. "IMPULS-" Programme Bei den "IMPULS-" Progammen kommt ein impulsartiger Spülbetrieb zum Einsatz, durch den der Verbrauch und die Geräuschentwicklung minimiert und die Spülleistung verbessert werden. WICHTIG Die „intermittierende“ Funktion der Umwälzpumpe ist KEIN Zeichen für eine Fehlfunktion, sondern ist die besondere Eigenschaft der impulsbetriebenen Spültechnik und weist somit auf eine völlig korrekte Durchführung des Spülprogramms hin. Programm unterbrechen Wir empfehlen, die Tür während des Programmablaufs, besonders in der zentralen Waschphase und beim letzten warmen Spülgang, nicht zu öffnen. Sollte das Gerät nach Programmstart jedoch geöffnet werden (z.B., um Geschirr hinzuzufügen), wird das Programm automatisch unterbrochen und im Display blinkt die noch verbleibende Restlaufzeit. Beim Schließen der Tür, und ohne irgendeine Taste drücken zu müssen, läuft das Programm weiter ab dem Punkt, an dem es unterbrochen wurde. ACHTUNG! Wenn die Tür während der laufenden Trocknungsphase geöffnet wird, ertönt ein hörbares akustisches Warnsignal.

Laufendes Programm ändern Möchten Sie das laufende Programm löschen oder ändern, gehen Sie wie folgt vor: ■ Öffnen Sie die Tür. ■ Halten Sie die Taste "START" mindestens fünf Sekunden gedrückt (das laufende Programm wird gelöscht). ■ Jetzt können Sie ein neues Programm wählen. ACHTUNG! Bevor Sie ein neues Programm starten, versichern Sie sich, dass das Spülmittel nicht bereits eingespült wurde und füllen ggf. neues Spülmittel ein. Bei einem eventuellen Stromausfalls behält der Geschirrspüler das laufende Programm gespeichert und fängt dann wieder dort an zu arbeiten, wo es unterbrochen wurde, sobald der Strom zurückgekehrt ist. Programmende Am Ende des Programms ertönt ein akustisches Signal drei Mal für jeweils fünf Sekunden im 30 Sekunden-Takt (falls nicht ausgestellt). Sie können nun das saubere Geschirr aus dem Gerät entnehmen und das Gerät durch Drücken der Taste "START/STOP" ausschalten, oder Geschirr einräumen und ein neues Spülprogramm einstellen. Options-Tasten WICHTIG Alle Optionen müssen vor der Betätigung der Taste "START" erfolgen. Taste "ALL in 1" Diese Option ermöglicht die optimale Ausnutzung von kombinierten Spülmitteln "ALLES in 1" ("3 in 1" - "4 in 1" - "5 in 1", usw). Durch Drücken dieser Taste wird das eingestellte Programm so verändert, dass das verwendete Kombispülmittel beste Ergebnisse liefern kann (gleichzeitig werden die Klarspüler- und Salzfüllanzeigen unterdrückt). ACHTUNG! Einmal eingestellt, bleibt die Option auch für die nachfolgenden Programme aktiv (die entsprechende Leuchtanzeige bleibt an). Um sie zu deaktivieren (Leuchtanzeige ausgeschaltet), muss die Taste wieder gedrückt werden. WICHTIG Wenn diese Option eingestellt ist, dauert das RAPID-Programm ca. 10 Minuten länger. Taste "HPS" Die Taste "HPS" garantiert beste Reinigungsergebnisse auch bei stark verschmutztem Geschirr. Der Wasserdruck und die Spültemperatur werden (wo vorgesehen) in der Reinigungsphase erhöht, und ein zusätzlicher Spülgang durchgeführt. Die Verwendung dieser Option wird speziell bei stark verschmutztem und Geschirr mit angetrockneten Speiseresten empfohlen. WICHTIG Wenn diese Option gewählt wird, wird die impulsbetriebene Spültechnik deaktiviert.AUTOMATISCHE FEHLERMELDUNGEN

Taste "1/2 AUTO" Um Ihren individuellen Bedürfnissen besser zu entsprechen, verfügt das Gerät, außer dem normalen Spülgang für die volle Beladung, auch über die so genannte Taste "1/2 AUTO", die es ermöglicht, eine reduzierte Menge an Geschirr zu spülen, das zum Teil im Oberkorb und zum Teil im Unterkorb verteilt ist. Dank dieser Funktion reduziert das Gerät automatisch den Wasser- und Stromverbrauch, sowie die Dauer des Spülprogramms. Dosieren Sie das Spülmittel entsprechend mit einer geringeren Menge als für einen normal beladenen Spülgang. Taste "STARTVERZÖGERUNG" Die Startzeit des gewählten Reinigungsprogramms kann zwischen 1 und 23 Stunden verzögert werden. Hierzu gehen Sie bitte wie folgt vor: ■ Drücken Sie die Taste "STARTVERZÖGERUNG" (Im Display erscheint die Anzeige "00"). ■ Mit jedem weiteren Drücken der Taste wird die Startzeit um eine Stunde nach hinten hinaus verzögert (bis zu 23 Stunden). ■ Um den Countdown zu starten, muss dann nur noch Taste "START" gedrückt werden. Am Ende des Countdown startet das gewählte Programm. Wenn Sie das eingestellte Programm einsehen möchten, drücken Sie auf die Taste "PROGRAMMWAHL". Um die Startzeitvorwahl auszuschalten, gehen Sie wie folgt vor: ■ Halten Sie die Taste "START" mindestens fünf Sekunden gedrückt. ■ Um ein Programm erneut auszuwählen gehen Sie bitte vor, wie im Teil "PROGRAMM EINSTELLEN" beschrieben. Akustisches Signal für PROGRAMMENDE ausschalten Um das akustische Signal am Programmende auszuschalten, gehen Sie wie folgt vor: ■ Bei ausgeschaltetem Gerät gleichzeitig die Taste "PROGRAMMWAHL" und die Taste "START/STOP" drücken. ■ Im Display erscheint die Anzeige "b1” um anzuzeigen, dass das akustische Signal aktiv ist. ■ Drücken Sie innerhalb der nächsten fünf Sekunden erneut die Taste "PROGRAMMWAHL" (Im Display erscheint die Anzeige „b0” um anzuzeigen, dass das akustische Signal inaktiv ist). ■ Die Speicherung der Einstellungen wird mit einem erneuten akustischen Signal quittiert. ■ Um das akustische Signal erneut zu aktivieren, gehen Sie wie oben beschrieben vor (die Anzeige „b1“ zeigt an, dass das akustische Signal wieder aktiv ist). ACHTUNG! Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden. Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, dass es außer Betrieb ist und in der Bodenwanne kein Wasser steht.

Gerät ausschalten, Zulaufschlauchöffnen und Zyklus erneut starten.Bitte Ablaufschlauch auf evtl. Knickekontrollieren und Siphon aufVerstopfungen prüfen.Sollte das Problem weiter bestehen,bitte Kundendienst kontaktieren.Bitte Ablaufschlauch auf evtl. Knickekontrollieren und Siphon aufVerstopfungen prüfen.Sollte das Problem weiter bestehen,bitte Kundendienst kontaktieren.Kundendienst kontaktieren.Kundendienst kontaktieren.Filter reinigen. Sollte das Problemweiter bestehen, bitte Kundendienstkontaktieren.

FEHLER URSACHE LÖSUNG

Anzeige E2 erscheint im Displayund das akustische Signalertönt. Anzeige E3 erscheint im Display und das akustische Signalertönt.Anzeige erscheint im Displayund das akustische Signalertönt.Anzeige E5 erscheint im Display und das akustische Signal ertönt.Anzeige E6 erscheint im Display und das akustische Signalertönt.Anzeige oder Ei erscheintim Display und das akustischeSignal ertönt.Kein Wasser (Zulaufschlauchblockiert).Wasser kann nicht abgepumpt werden.Wasserleck am Gerät Elektr. Temperaturkontrolle defekt.Elektronische Kontrolleinheit defekt.Das Heizelement arbeitet nicht oderdie Filtereinheit ist blockiert. Der Geschirrspüler führt eine Selbstdiagnose durch und zeigt einige Fehler im Display.4948

*BEI WARMWASSERANSCHLUß KORRIGIERT SICH DIE RESTZEIT ZUM PROGRAMMENDE AUTOMATISCHIM LAUFE DES PROGRAMMES.N.V. = OPTION NICHT VERFÜGBAR(“EMPFOHLENES” PROGRAMM)Für normal verschmutzte Töpfe undGeschirr. Für alle Töpfe und stark verschmutztesGeschirr.Nur für normal verschmutzte Töpfe undGeschirrteile, die sofort nach der Mahlzeitgespült werden (Max. 8 Gedecke).- WASCHWIRKUNG A -Für normal verschmutzte Töpfe undGeschirr bei Verwendung von Spülmittelmit Enzymen. Das Programm entspricht den NormenEN 50242.Für den Abwasch von empfindlichemGeschirr, Geschirr mit Dekoren, sowieGläsern und Kristallgefäßen.Auch zu empfehlen für nur leichtverschmutztes Geschirr des täglichenGebrauchs. Für Töpfe nicht geeignet.Schnellprogramm, das direkt nach derMahlzeit erfolgen kann. Geeignet für dasSpülen von 4 bis 6 Gedecken.Kurzer Vorspülgang, für Gedecke, dienach dem Frühstück oder Mittagessen inder Maschine bleiben, und erst spätergespült werden sollen.

Spülen mit VorspülenWenn Sie das INTENSIV-Programm einstellen, fügen Sie zusätzlich ca. 20 g (entsprechend einem Esslöffel) Spülmittel direkt in die Spülmaschine hinzu. Für das 1h A KLASSE Programm fügen Sie 5 g Spülmittel hinzu. Programm

ArbeitsgängeDurchschnit-tliche Pro-grammdauer in Minu ten ZusatzfunktionenReinigungsmittel fürVorspülprogramm Spülmittel Filter-und Arbeits-plattenreinigungKontrolle desKlarspülervorratsKontrolle desSalzvorratsVorspülen (warm)Vorspülen (kalt)HauptspülgangErstes KaltspülenZweites KaltspülenNachspülen (warm) mit KlarspülerKaltwasseranschluß (15°C) *(Toleranz ±10%)Taste"STARTVERZÖGERUNG"Taste "ALL in1"Taste "HPS"Taste "1/2 AUTO" Beschreibung Programmabläufe UNIVERSAL INTENSIV

Das Waterblock-System verhindert einen Wasseraustritt selbst im Störfall und erhöht durch den Schutz vor Wasserschäden die Sicherheit des Spülmaschinenbetriebs. Funktionsweise Das System besteht aus zwei Komponenten: einer Bodenwanne unterhalb des Geräts und einem Sicherheitsventil am Wasserabsperrhahn. Im Falle eines störungsbedingten Wasseraustritts, etwa durch eine Undichtigkeit des Wasserschlauchs, tritt das hydraulisch, d.h. auch ohne Stromzufuhr funktionsfähige Sicherheitsventil in Funktion und schließt augenblicklich die Wasserzufuhr. Damit die Sicherheitsvorrichtung einwandfrei funktionieren kann, muß der Schlauch mit dem Kâstchen “A” wie in der Abb. 1 angeschlossen werden. Der Zulaufschlauch darf nicht durchgeschnitten werden, da er Teile unter Spannung enthâlt. Wenn das Kästchen beschädigt werden sollte, ist der Stecker unverzüglich von dem Stromversorgungsnetz zu trennen. Sollte die Länge des Schlauches für den korrekten Anschuß nicht ausreichen, muß dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sich bitte hierfür an Ihren Werkskundendienst. Ihr Geschirrspüler ist mit einer Sicherheitsvorrichtung (Überlaufschutz) ausgestattet. Falls das Wasser aufgrund einer Störung über das Normalniveau steigen sollte, wird die Wasserzufuhr automatisch blockiert und/oder das Wasser abgepumpt. Stufe

°fH (franz. Härtegrade) °dH (deutsche Härtegrade) Verwendung von regen. Salzen Einstellung des Enthärters

Der Enthärter ist werksseitig auf der Stufe 4 eingestellt (d4) und damit den Bedürfnissen der meisten Haushalte entsprechend. Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

1. Drücken Sie die Taste

"STARTVERZÖGERUNG" und gleichzeitig die Taste "START/STOP" . Auf dem Display erscheint der werksseitig eingestellte Wert "d4".

2. Um die Einstellung zu verändern,

drücken Sie die Taste "STARTVERZÖGERUNG". Bei jedem Tastendruck erhöht sich der Wert um eine Stufe. Nach dem Wert "d7" erscheint wieder "d1" und die Skala fängt von vorne an.

3. Wird die gewünschte Stufe angezeigt,

warten Sie, bis ein akustisches Signal ertönt. Es zeigt an, daß der gewählte Wert gespeichert wurde.

WASSERENTHÄRTER Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißli- che Ablagerungen. Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers. Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze “weiches”, d.h. kalkfreies Wasser für jeden Spülgang liefert. Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk. Enthärtereinstellung mit elektronischem Programmierer Der Enthärter kann das Wasser in 8 Stufen bis zu 90°fH (französische Härtegrade) bzw. 50°dH (deutsche Härtegrade) aufbereiten. In der nachfolgenden Tabelle finden Sie die entsprechenden Einstellungen je nach Härtegrad. Wasserhärte “DIGITAL DISPLAY” Taste "STARTVERZÖGERUNG" Taste "START/STOP"53

BEDIENINGSPANEEL TECHNISCHE GEGEVENS: 82 ÷ 88,5
