BEDIENUNGSANLEITUNG CDIM 6330PR CANDY

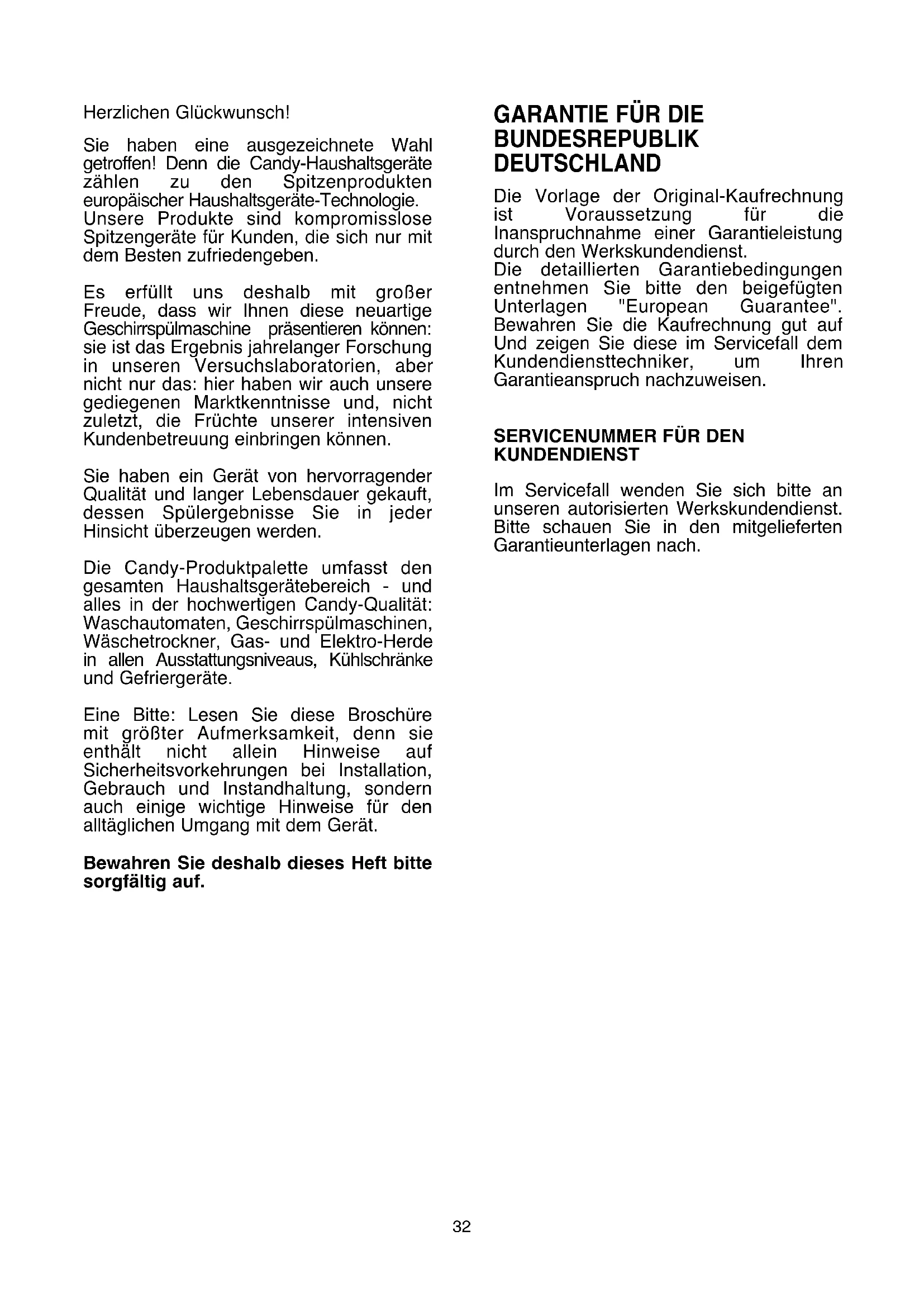

50°C/ 60°C 45°C/ 55°C32 Herzlichen Glückwunsch! Sie haben eine ausgezeichnete Wahl getroffen! Denn die Candy-Haushaltsgeräte zählen zu den Spitzenprodukten europäischer Haushaltsgeräte-Technologie. Unsere Produkte sind kompromisslose Spitzengeräte für Kunden, die sich nur mit dem Besten zufriedengeben. Es erfüllt uns deshalb mit großer Freude, dass wir Ihnen diese neuartige Geschirrspülmaschine präsentieren können: sie ist das Ergebnis jahrelanger Forschung in unseren Versuchslaboratorien, aber nicht nur das: hier haben wir auch unsere gediegenen Marktkenntnisse und, nicht zuletzt, die Früchte unserer intensiven Kundenbetreuung einbringen können. Sie haben ein Gerät von hervorragender Qualität und langer Lebensdauer gekauft, dessen Spülergebnisse Sie in jeder Hinsicht überzeugen werden. Die Candy-Produktpalette umfasst den gesamten Haushaltsgerätebereich - und alles in der hochwertigen Candy-Qualität: Waschautomaten, Geschirrspülmaschinen, Wäschetrockner, Gas- und Elektro-Herde in allen Ausstattungsniveaus, Kühlschränke und Gefriergeräte. Eine Bitte: Lesen Sie diese Broschüre mit größter Aufmerksamkeit, denn sie enthält nicht allein Hinweise auf Sicherheitsvorkehrungen bei Installation, Gebrauch und Instandhaltung, sondern auch einige wichtige Hinweise für den alltäglichen Umgang mit dem Gerät. Bewahren Sie deshalb dieses Heft bitte sorgfältig auf.

BUNDESREPUBLIK DEUTSCHLAND Die Vorlage der Original-Kaufrechnung ist Voraussetzung für die Inanspruchnahme einer Garantieleistung durch den Werkskundendienst. Die detaillierten Garantiebedingungen entnehmen Sie bitte den beigefügten Unterlagen "European Guarantee". Bewahren Sie die Kaufrechnung gut auf Und zeigen Sie diese im Servicefall dem Kundendiensttechniker, um Ihren Garantieanspruch nachzuweisen.

SERVICENUMMER FÜR DEN

KUNDENDIENST Im Servicefall wenden Sie sich bitte an unseren autorisierten Werkskundendienst. Bitte schauen Sie in den mitgelieferten Garantieunterlagen nach.33

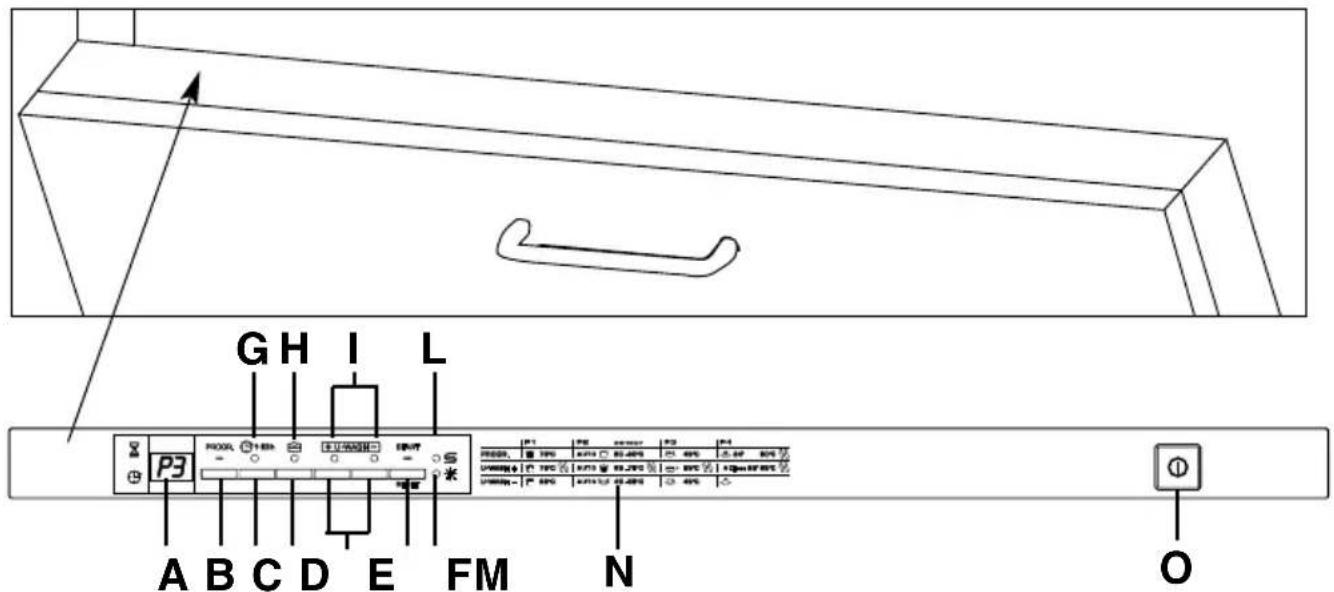

BESCHREIBUNG DER BEDIENELEMENTE

N Programmbeschreibung O Taste "START/STOP" ABMESSUNGEN TECHNISCHE DATEN VERBRAUCHSWERTE (Hauptprogramme)* Programm Strom (kWh) Wasser (L) INTENSIV UNIVERSAL ECO RAPID 24' Breite x Höhe x Tiefe (cm) Tiefe bei geöffneter Tür (cm) Fassungsvermögen (EN 50242) Fassungsvermögen mit gemischter Ladung (Töpfe und Teller) Wasserdruck (MPa) Absicherung / Gesamtanschlusswert / Spannung 16 Maßgedecke für max. 9 Personen Min. 0,08 - Max. 0,8 S. Matrikelschild Leistungsaufnahme im Aus-Zustand und im unausgeschalteten Zustand: 0,30 W / 0,45 W

• Werte im Labor gemessen, gem. EU-Norm EN 50242 (im täglichen Gebrauch können Abweichungen möglich sein). 2,07 1,46 0,95 0,59

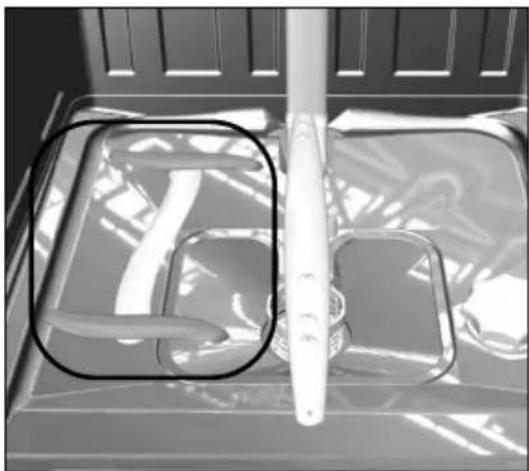

LG H I34 PROGRAMMWAHL UND SONDERFUNKTIONEN Tasten "VERSCHMUTZUNGSGRAD" Durch diese Tasten können Sie die Intensität des Spülgangs an den Verschmutzungsgrad des Geschirrs anpassen. Dementsprechend werden die Dauer des Spülprogramms und die Temperatur verändert. Durch Drücken der taste + erhöht sich die Intensität des Spülgangs, durch Drücken der Taste –, dagegen, wird die Intensität verringert. Dadurch reduziert sich auch die Programmdauer in empfindlichem Maße. Die Kombination dieser Tasten mit den 4 vorhandenen Programmen ergibt 8 zusätzliche Spülprogramme. WICHTIG Beim Einschalten des Gerätes wird der zuletzt gewählte Verschmutzungsgrad angezeigt. "Perfect Rapid zone" Die "Perfect Rapid zone" ist auf der linken Seite der Bodenwanne gekennzeichnet. Zwei weitere Spülarme werden in den Schnell-Programmen (RAPID 24' und 59’ A Klasse) sowie in den U-WASH + Programmen (Hygiene, Universal Plus und Eco Plus) aktiviert um eine zusätzliche Reinigungskraft durch einen erhöhten Wasserdruck zu gewährleisten. Programm einstellen ■ Öffnen Sie die Tür und ordnen Sie das Geschirr ein.

Drücken Sie die Taste "START/STOP"

Das Display zeigt zwei Striche. ■ Wählen Sie ein Programm durch Drücken der Taste "PROGRAMMWAHL" ("PROGR."). ■ Wählen Sie ggf. den "VERSCHMUTZUNGSGRAD" durch Drücken der entsprechenden Taste. ■ Falls erwünscht, drücken Sie die Optionstaste (die entsprechende Leuchtanzeige wird aufleuchten). Die Option kann innerhalb einer Minute nach Programmstart aktiviert oder deaktiviert werden. ■ Drücken Sie auf die Taste "START". Die Programmdauer wird auf dem Display angezeigt. Dabei blinken abwechselnd die Stunden und die Minuten [z.B.: 1 h (1 Stunde) / 25 (25 Minuten)]. ■ Schließen Sie die Tür. Das Programm startet automatisch nach einem akustischen Signal. Innerhalb EINER Minute nach dem Programmstart können Sie ein anderes Spülprogramm wählen, indem Sie einfach die Taste "PROGRAMMWAHL" drücken (es ist auch möglich, die Einstellung des VERSCHMUTZUNGSGRADES zu verändern). "IMPULS-" Programme Bei den "IMPULS-" Progammen kommt ein impulsartiger Spülbetrieb zum Einsatz, durch den der Verbrauch und die Geräuschentwicklung minimiert und die Spülleistung verbessert werden. WICHTIG Die "intermittierende" Funktion der Umwälzpumpe ist KEIN Zeichen für eine Fehlfunktion, sondern ist die besondere Eigenschaft der impulsbetriebenen Spültechnik und weist somit auf eine völlig korrekte Durchführung des Spülprogramms hin.35 "AUTO" Programme Der Geschirrspüler ist mit einem Trübungssensor ausgestattet, der während der Automatik-Programme (s. Programmlegende) das Wasser permanent prüft und die Waschparameter an die tatsächliche Verschmutzung des Geschirrs anpasst. Dadurch sind optimale Waschergebnisse bei idealen Wasser- und Energieverbrauchswerten garantiert. Programm unterbrechen Wir empfehlen, die Tür während des Programmablaufs, besonders in der zentralen Waschphase und beim letzten warmen Spülgang, nicht zu öffnen. Sollte das Gerät nach Programmstart jedoch geöffnet werden (z.B., um Geschirr hinzuzufügen), wird das Programm automatisch unterbrochen und im Display blinkt die noch verbleibende Restlaufzeit. Beim Schließen der Tür, und ohne irgendeine Taste drücken zu müssen, läuft das Programm weiter ab dem Punkt, an dem es unterbrochen wurde. ACHTUNG! Wenn die Tür während der laufenden Trocknungsphase geöffnet wird, ertönt ein akustisches Warnsignal. Laufendes Programm ändern Möchten Sie das laufende Programm löschen oder ändern, gehen Sie wie folgt vor: ■ Öffnen Sie die Tür. ■ Halten Sie die Taste "RESET" mindestens fünf Sekunden gedrückt. Im Display erscheint "00", begleitet von einigen akustischen Signalen. ■ Das laufende Programm wird gelöscht. Das Display zeigt zwei Striche. ■ Jetzt können Sie ein neues Programm wählen. ACHTUNG! Bevor Sie ein neues Programm starten, versichern Sie sich, dass das Spülmittel nicht bereits eingespült wurde und füllen ggf. neues Spülmittel ein. Bei einem eventuellen Stromausfall behält der Geschirrspüler das laufende Programm gespeichert und fängt dann wieder dort an zu arbeiten, wo es unterbrochen wurde, sobald der Strom zurückgekehrt ist. Programmende Ein akustisches Signal ertönt drei Mal für jeweils fünf Sekunden im 30 Sekunden-Takt (falls nicht ausgestellt). Sie können nun das saubere Geschirr aus dem Gerät entnehmen und das Gerät durch Drücken der Taste "START/STOP" ausschalten, oder Geschirr einräumen und ein neues Spülprogramm einstellen. Options-Tasten Taste "ALL in 1" Diese Option ermöglicht die optimale Ausnutzung von kombinierten Spülmitteln "ALLES in 1" ("3 in 1" - "4 in 1" - "5 in 1", usw). Durch Drücken dieser Taste wird das eingestellte Programm so verändert, dass das verwendete Kombispülmittel beste Ergebnisse liefern kann (gleichzeitig werden die Klarspüler- und Salzfüllanzeigen unterdrückt). ACHTUNG! Einmal eingestellt, bleibt die Option auch für die nachfolgenden Programme aktiv (die entsprechende Leuchtanzeige bleibt an). Um sie zu deaktivieren (Leuchtanzeige ausgeschaltet), muss die Taste wieder gedrückt werden.36 WICHTIG Diese Option empfiehlt sich insbe- sondere, wenn das Programm RAPID 24' gewählt wird. Dadurch wird die Programmdauer um ca. 15. Minuten verlängert, um die optimale Wirkung des Spülmitteltabs entfalten zu können. Taste "STARTVERZÖGERUNG" Die Startzeit des gewählten Reinigungsprogramms kann zwischen 1-23 Stunden verzögert werden. Hierzu gehen Sie bitte wie folgt vor: ■ Drücken Sie die Taste "STARTVERZÖGERUNG" (Im Display erscheint die Anzeige "00"). ■ Mit jedem weiteren Drücken der Taste wird die Startzeit um eine Stunde nach hinten hinaus verzögert (bis zu 23 Stunden). Die Leuchtanzeige "STARTVERZÖGERUNG" leuchtet auf. ■ Um den Countdown zu starten, muss dann nur noch die Taste "START" gedrückt werden (die Leuchtanzeige "STARTVERZÖGERUNG" fängt an zu blinken). Wenn die Zeit abgelaufen ist, startet das gewählte Programm (die Leuchtanzeige "STARTVERZÖGERUNG" erlischt). Wenn Sie das eingestellte Programm einsehen möchten, drücken Sie auf die Taste "PROGRAMMWAHL". Um die Startzeitvorwahl auszuschalten, gehen Sie wie folgt vor: ■ Halten Sie die Taste "RESET" mindestens fünf Sekunden gedrückt. Im Display erscheint "00", begleitet von einigen akustischen Signalen. ■ Die Startzeitvorwahl und das gewählte Programm werden gelöscht. Das Display zeigt zwei Striche. ■ Um ein Programm erneut auszuwählen gehen Sie bitte vor, wie im Teil "PROGRAMM EINSTELLEN" beschrieben. Akustisches Signal für PROGRAMMENDE ausschalten Um das akustische Signal am Programmende auszuschalten, gehen Sie wie folgt vor: WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "START/STOP" ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL"

weiterhin für mindestens 15 Sekunden gedrückt. Während dieser Zeit werden Sie 2 akustische Signale hören.

3. Lassen Sie die Taste wieder los, sobald

das zweite akustische Signal ertönt. Das Display zeigt "b1" an, d.h. der Endsummer ist aktiv.

4. Drücken Sie erneut die gleiche Taste. Im

Display erscheint "b0", d.h. der Endsummer ist ausgeschaltet.

5. Schalten Sie den Geschirrspüler durch

Drücken der Taste "START/STOP" aus, um Ihre Einstellung zu speichern. Um den Endsummer wieder zu aktivieren, wiederholen Sie den Vorgang.37 AUTOMATISCHE FEHLERMELDUNGEN Gerät ausschalten, Zulaufschlauch öffnen und Zyklus erneut starten. Bitte Ablaufschlauch auf evtl. Knicke kontrollieren und Siphon auf Verstopfungen prüfen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren. Bitte Ablaufschlauch auf evtl. Knicke kontrollieren und Siphon auf Verstopfungen prüfen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren. Kundendienst kontaktieren. Filter reinigen. Sollte das Problem weiter bestehen, bitte Kundendienst kontaktieren.

FEHLER URSACHE LÖSUNG

Anzeige E2 erscheint im Display und das akustische Signal ertönt. Anzeige E3 erscheint im Display und das akustische Signal ertönt. Anzeige E4 erscheint im Display und das akustische Signal ertönt. Anzeige E5, E6, E7, Ef oder EL erscheint im Display und das akustische Signal ertönt. Anzeige E8 oder Ei erscheint im Display und das akustische Signal ertönt. Kein Wasser (Zulaufschlauch blockiert). Wasser kann nicht abgepumpt werden. Wasserleck am Gerät Elektronische Kontrolleinheit defekt. Das Heizelement arbeitet nicht oder die Filtereinheit ist blockiert. Der Geschirrspüler führt eine Selbstdiagnose durch und zeigt einige Fehler im Display. anzuzeigen, dass die Speicherung aktiviert wurde).

5. Schalten Sie den Geschirrspüler durch

Drücken der Taste "START/STOP" aus, um Ihre Einstellung zu speichern. Um die Speicherung wieder zu deaktivieren, befolgen sie die gleiche Prozedur. ACHTUNG! Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden. Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, dass es außer Betrieb ist und in der Bodenwanne kein Wasser steht. Das zuletzt gewählte Programm speichern Um das zuletzt gewählte Programm zu speichern, gehen Sie wie folgt vor: WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "START/STOP" ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL"

weiterhin für mindestens 30 Sekunden gedrückt. Während dieser Zeit ertönen 3 akustische Signale.

3. Lassen Sie die Taste los, wenn der

DRITTE Signalton ertönt, (im Display erscheint "A0", um anzuzeigen, dass die Speicherung deaktiviert wurde).

4. Drücken Sie wieder dieselbe Taste

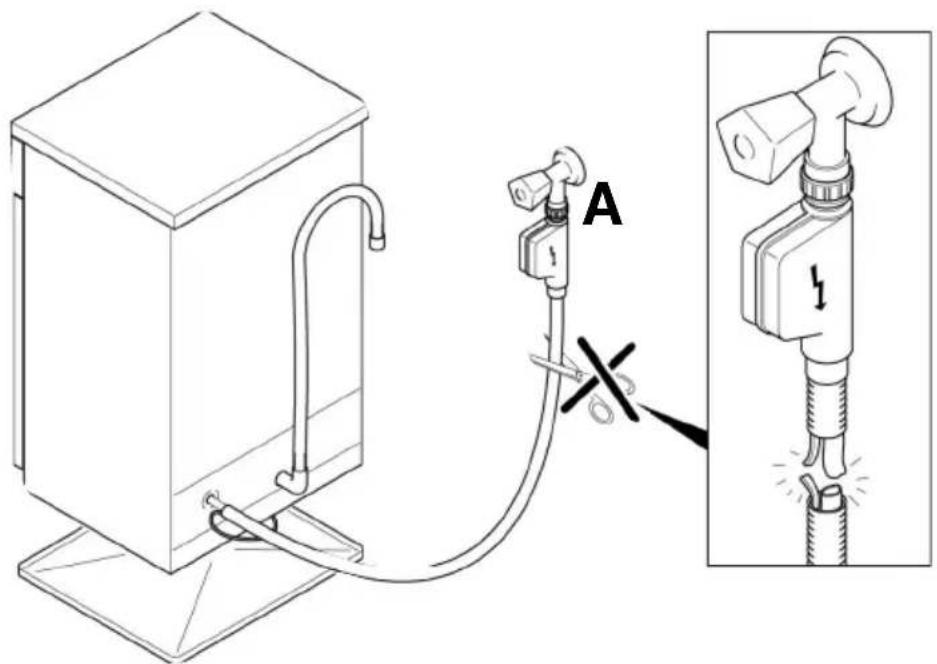

(auf dem Display erscheint "A1", um38 WATERBLOCK Abb. 1

Das Waterblock-System verhindert einen Wasseraustritt selbst im Störfall und erhöht durch den Schutz vor Wasserschäden die Sicherheit des Spülmaschinenbetriebs. Funktionsweise Das System besteht aus zwei Komponenten: einer Bodenwanne unterhalb des Geräts und einem Sicherheitsventil am Wasserabsperrhahn. Im Falle eines störungsbedingten Wasseraustritts, etwa durch eine Undichtigkeit des Wasserschlauchs, tritt das hydraulisch, d.h. auch ohne Stromzufuhr funktionsfähige Sicherheitsventil in Funktion und schließt augenblicklich die Wasserzufuhr. Damit die Sicherheitsvorrichtung einwandfrei funktionieren kann, muß der Schlauch mit dem Kâstchen “A” wie in der Abb. 1 angeschlossen werden. Der Zulaufschlauch darf nicht durchgeschnitten werden, da er Teile unter Spannung enthâlt. Wenn das Kästchen beschädigt werden sollte, ist der Stecker unverzüglich von dem Stromversorgungsnetz zu trennen. Sollte die Länge des Schlauches für den korrekten Anschuß nicht ausreichen, muß dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sich bitte hierfür an Ihren Werkskundendienst. Ihr Geschirrspüler ist mit einer Sicherheitsvorrichtung (Überlaufschutz) ausgestattet. Falls das Wasser aufgrund einer Störung über das Normalniveau steigen sollte, wird die Wasserzufuhr automatisch blockiert und/oder das Wasser abgepumpt.39

Der Enthärter ist werksseitig auf der Stufe 4 eingestellt (d4) und damit den Bedürfnissen der meisten Haushalte entsprechend. Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt: WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Halten Sie die Taste "PROGRAMMWAHL"

gedrückt und schalten Sie gleichzeitig das Gerät mit der Taste "START/STOP" ein (ein kurzes Signal ertönt).

2. Halten Sie die Taste "PROGRAMMWAHL"

weiterhin für mindestens 5 Sekunden gedrückt und lassen Sie sie erst dann wieder los, wenn Sie ein akustisches Signal hören. Das Display zeigt den eingestellten Enthärtergrad an.

3. Drücken Sie wieder die gleiche Taste,

um den gewünschten Enthärtergrad ein- zustellen. Bei jedem Drücken erhöht sich die Enthärterstufe um einen Zähler, wobei nach der Einstellung "d7" wieder "d0" angezeigt wird.

4. Schalten Sie den Geschirrspüler durch

Drücken der Taste "START/STOP" aus, um Ihre Einstellung zu speichern. ACHTUNG! Falls die Einstellung aus irgendwelchem Grund nicht abge- schlossen werden sollte, ist das Gerät mit der Taste "START/STOP" auszuschalten und die Prozedur von Anfang an (ab Punkt 1) zu wiederholen. WASSERENTHÄRTER Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißliche Ablagerungen. Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers. Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze “weiches”, d.h. kalk- freies Wasser für jeden Spülgang liefert. Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk. Enthärtereinstellung am Salzbehälter Der Enthärter kann das Wasser in 8 Stufen bis zu 90°fH (französische Härtegrade) bzw. 50°dH (deutsche Härtegrade) aufbe- reiten. In der nachfolgenden Tabelle finden Sie die entsprechenden Einstellungen je nach Härtegrad. NEIN

Wasserhärte Einstellung des EnthärtersVerwendung von regen.Salzen Salz-Nachfüllanzeige Dieses Gerät ist mit einer elektrischen Kontrollanzeige am Bedienfeld ausgestattet, welche aufleuchtet, wenn der Salzbehälter nachgefüllt werden muss. WICHTIG Weißliche Ablagerungen auf Ihrem Geschirr sind generell ein Zeichen für fehlendes Salz.= "IMPULS-" Programmen

Spülen mit VorspülgangFür alle Programme mit Vorspülgang wird empfohlen, eine zusätzliche Spülmittelmenge (max.10 Gramm) direkt in den Geschirrspüler zu geben.

Vorspülen Für alle Töpfe und stark verschmutztesGeschirr.Nur für normal verschmutzte Töpfe undGeschirrteile, die sofort nach der Mahlzeit gespültwerden (Max. 8 Gedecke).Schnellprogramm, das direkt nach der Mahlzeiterfolgen kann. Geeignet für das Spülen von 6Gedecken.Für den Abwasch von empfindlichem Geschirr, Geschirrmit Dekoren, sowie Gläsern und Kristallgefäßen. Auch zuempfehlen für nur leicht verschmutztes Geschirr destäglichen Gebrauchs. Für Töpfe nicht geeignet.Kurzer Vorspülgang, für Gedecke, die nach demFrühstück oder Mittagessen in der Maschinebleiben, und erst später gespült werden sollen.Für normal verschmutzte Töpfe undGeschirr. Programm mit antibakterieller Wirkung, geeignetzum hygienischen Spülen von Geschirr (auchbesonders verkrustet), Fläschchen usw.Geeignet zum schnellen Spülen von starkverschmutztem Geschirr.Zum Spülen des täglichen Geschirrs. ZweiKlarspülgänge garantieren ein hohes Maß anHygiene und Sauberkeit.Schneller Spülgang für normal verschmutztesGeschirr, geeignet für häufiges Spülen undnormale Beladung.Programm für normal verschmutztes Geschirr (ameffizientesten im Bezug auf den kombinierten Energie- undWasserverbrauch zur Reinigung dieser Art von Geschirr).Das Programm entspricht den Normen EN 50242. Eco Plus 55°C Programm bei mittlerer Temperatur zum Reinigenvon normal verschmutztem Geschirr und Töpfeunter Verwendung von Spülmitteln mit Enzymen./ ( ) = DIE "AUTO" PROGRAMME ARBEITEN DANK DES TRÜBUNGSSENSORS, DER DIEREINIGUNGSPARAMETER STÄNDIG ANPASST, UNTER OPTIMALEN BEDINGUNGEN.

= "AUTO" Programmen= "Perfect Rapid zone" ist aktiviert

BEI WARMWASSERANSCHLUß KORRIGIERT SICH DIE RESTZEIT ZUM PROGRAMMENDE AUTOMATISCH IM LAUFE DES PROGRAMMES. Arbeitsgänge Durchschnit-tliche Pro-grammdauer in Minu ten Zusatzfunktionen Reinigungsmittel fürVorspülprogramm Spülmittel Filter-und Arbeits-plattenreinigungKontrolle desKlarspülervorratsKontrolle desSalzvorratsVorspülen (warm)Vorspülen (kalt)HauptspülgangErstes KaltspülenZweites KaltspülenNachspülen (warm) mit KlarspülerKaltwasseranschluss (15°C)*(Toleranz ±10%)Taste"STARTVERZÖGERUNG" Taste "ALL in 1" Programmabläufe
