BEDIENUNGSANLEITUNG ALM 34 BOSCH

EURO • Printed in England • BA F016 L69 850 • ALM 34 • U2 • OSW F016 L69 850.book Seite 2 Dommerstag, 17. Januar 2002 1:58 13 2 • F016 L69 850 • 02.01

EURO • Printed in England • BA F016 L69 850 • ALM 34 • U5 • OSW F016 L69 850.book Seite 5 Donnerstag, 17. Januar 2002 1:58 13

Achtung! Die nachfolgenden Anweisungen sorgfältig durchlesen. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Rasenmähers vertraut.

Erläuterung der Symbole an dem Rasenmäher

Allgemeiner Gefahrenhinweis.

Die Bedienungsanleitung durchlesen.

Darauf achten, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden.

In der Nähe stehende Personen auf sicheren Abstand zur Maschine halten.

Vor Einstellungen am Gerät oder Reinigung, wenn sich das Kabel verfangen hat oder wenn Sie den Rasenmäher auch nur für kurze Zeit unbeaufsichtigt lassen, ausschalten und das Kabel aus der Steckdose ziehen. Stromkabel vom Schneidmesser fernhalten.

Scharfe Messer. Hüten Sie sich vor dem Verlust von Zehen oder Finger.

Warten Sie, bis alle Teile der Maschine vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursachen.

Nicht bei Regen mähen oder den Rasenmäher bei Regen im Freien lassen.

• Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben den Rasenmäher zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners.
• Niemals mähen, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten.
  ■ Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
  ■ Den Rasenmäher nicht barfuß oder mit offenen Sandalen benutzen, tragen Sie stets festes Schuhwerk und eine lange Hose.
  ■ Die zu mähende Fläche sorgfältig inspizieren und Steine, Stöcke, Drähte, Knochen und sonstige Fremdkörper beseitigen.
  ■ Vor der Benutzung immer durch Augenschein prüfen, ob Messer, Messerschraube und Schneidbaugruppe abgenutzt, beschädigt oder lose sind.
  ■ Abgenutzte oder beschädigte Messer und Schrauben nur im ganzen Satz auswechseln, um Unwuchten zu vermeiden.

■ Nur bei Tageslicht oder gutem künstlichem Licht mähen.

■ Den Rasenmäher nach Möglichkeit nicht bei nassem Gras betreiben.

■ Stets ruhig gehen, niemals schnell laufen.

■ Das Mähen an Böschungen kann gefährlich sein:

- Keine besonders steilen Abhänge mähen.

- Auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt achten.

- Auf schrägen Flächen immer quer und niemals auf- und abwärts mähen.

- Beim Richtungswechsel an Abhängen äußerst vorsichtig sein.

- Beim Rückwärtsgehen oder Ziehen des Rasenmähers äußerst vorsichtig sein. Nicht mähen, indem Sie den Rasenmäher zu sich heranziehen.

■ Die Messer müssen stehen, wenn der Rasenmäher für den Transport gekippt werden muss, wenn nicht mit Gras bepflanzte Flächen überquert werden und beim Transport zu und von dem zu mähenden Bereich.

■ Den Rasenmäher beim Starten oder Einschalten des Motors nicht kippen, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall nur so weit wie nötig und nur auf der vom Bediener abgewandten Seite kippen. Immer darauf achten, dass beim Ablassen auf den Boden beide Hände am Handgriff sind.

■ Schalten Sie den Rasenmähers nur ein, wenn die Füße ausreichend weit von den Messern entfernt sind.

■ Hände und Füße nicht in die Nähe oder unter ro- tierende Teile bringen.

■ Den Rasenmäher bei laufendem Motor niemals hochheben oder tragen.

■ Netzstecker aus der Steckdose ziehen:

- immer wenn Sie die Maschine verlassen

– vor dem Beseitigen von Blockierungen

- wenn Sie den Rasenmäher überprüfen, reinigen oder an ihm arbeiten

- nach der Kollision mit einem Fremdkörper. Den Rasenmäher sofort auf Beschädigungen überprüfen und wenn notwendig instandsetzen lassen

- wenn der Rasenmäher ungewöhnlich zu vibrieren beginnt (sofort prüfen).

■ Den Festsitz aller Muttern, Bolzen und Schrauben sicherstellen, um zu gewährleisten, dass sich der Rasenmäher immer in einem sicheren Arbeitszustand befindet.

■ Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln.

■ Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Gerätekennwerte

Leisemäher ALM 34

Bestellnummer 0 600 887 1..

Nennaufnahme [W] 1 150

Messerbreite [cm] 34

Schnitthöhe [mm] 10/32

Stellungen 4

Gewicht [kg] 6,5

Schutzklasse

Seriennummer

□/II

siehe Leistungsangaben

an der Maschine

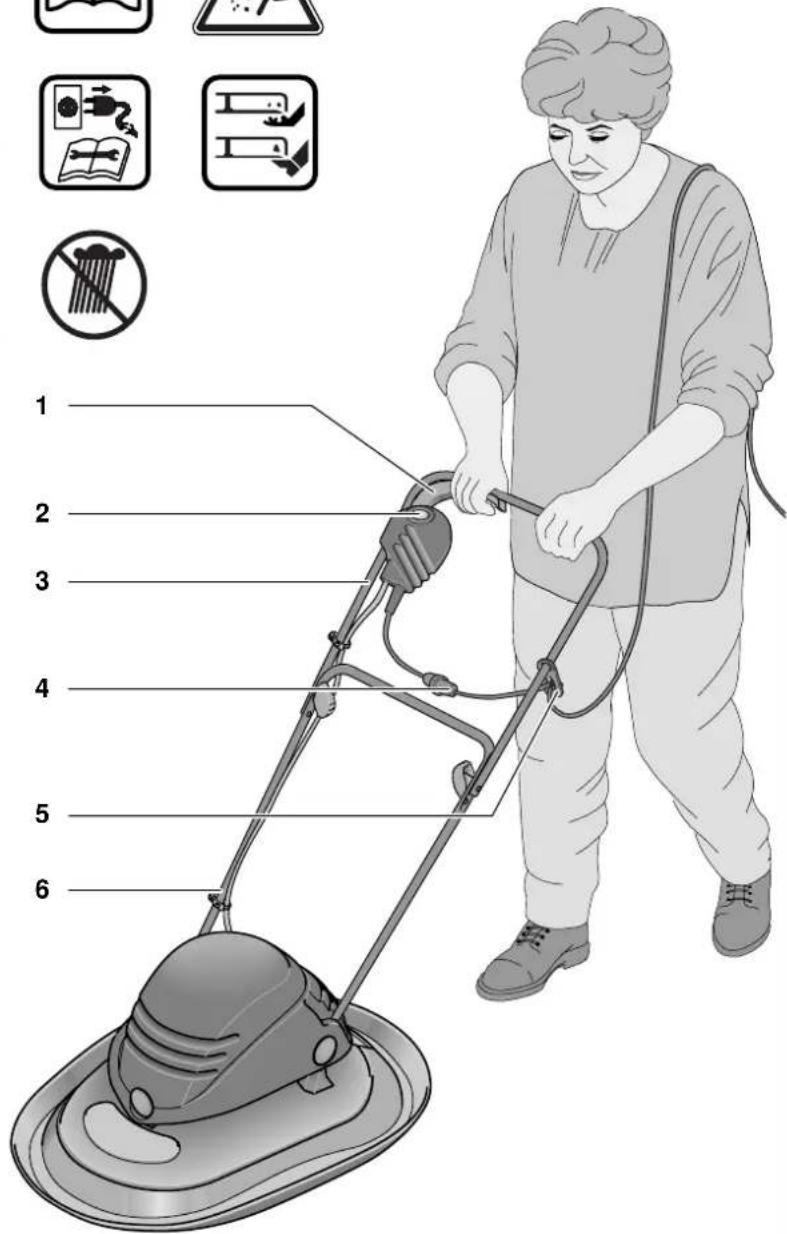

Geräteelemente

1 Schalthebel
2 Sicherheitsknopf
3 Griffbügel-Oberteil
4 Netzstecker**
5 Kabel-Zugentlastung**
6 Griffbügel-Unterteil

**länderspezifisch

Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist bestimmt für das Rasenmähen im privaten Bereich.

Einleitung

Dieses Handbuch enthält Anweisungen über die richtige Montage und den sicheren Gebrauch Ihrer Maschine. Es ist wichtig, dass Sie diese Anweisungen sorgfältig lesen.

Die Maschine wiegt im vollständig zusammengebauten Zustand etwa 6,5 kg. Holen Sie bei Bedarf Hilfe, um die Maschine aus der Verpackung zu nehmen.

Achten Sie auf die scharfen Messer, wenn Sie den Rasenmäher zum Rasen tragen.

Lieferumfang

Nehmen Sie den Rasenmäher vorsichtig aus der Verpackung prüfen Sie, ob die nachfolgenden Teile vollständig sind:

– Rasenmäher mit Fahrgestänge
- 1 Griffbügel-Unterteil
- 2 Schrauben
- 2 Flügelmuttern
-2 Bolzen
- 2 Kabelclips
– Schraubenschlüssel/Schaber
- Bedienungsanleitung
- Ersatzteilliste

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.

Zu Ihrer Sicherheit

Achtung! Das Gerät ausschalten und den Netzstecker ziehen, vor Einstellungen oder Reinigen oder wenn das Kabel zerschnitten, beschädigt oder verheddert ist.

Nachdem die Maschine abgeschaltet wurde, drehen die Messer noch einige Sekunden weiter.

Vorsicht - rotierendes Messer nicht berühren.

Elektrische Sicherheit

Ihre Maschine ist zur Sicherheit doppelt schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz. Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle.

Es dürfen nur Verlängerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA zu benutzen. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker 4 mit dem Verlängerungskabel 11 verbunden wird. (siehe Bild B)

Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein.

Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft und darf nur in gutem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, darf sie nur von einer autorisierten Bosch-Werkstatt repariert werden.

Montage (siehe Bild A

Das Griffbügel-Unterteil 6 an der Geräterückseite in die Motorabdeckung einsetzen.
② Die Bohrungen ausrichten und mit den mitgelieferten Bolzen 10 sichern.
③ Das Griffbügel-Oberteil 3 mit den Schrauben und Flügelmuttern 8 an den Griffbügel-Unterteilen 6 montieren.

Hinweis: Stellen Sie sicher, dass das Kabel mit den mitgelieferten Kabelclips am Griffbügel befestigt ist. Das Kabel an der Zugentlastung 5 befestigen. Sicherstellen, dass das Kabel genügend Spiel hat. (siehe Bild B

Griffbügel einstellen

Der Griffbügel kann in drei Stellungen gebracht werden, wie in Bild C gezeigt:

I Park-Stellung

II Griffstellung zum Mähen

III Griffstellung, um den Rasenmäher an die Wand zu hängen.

Um den Griffbügel von Stellung I oder III in Mäh-Stellung II zu bringen, die Rohre des Griffbügel-Unterteils 6 zusammendrücken.

Schnitthöhe einstellen

Vor dem Einstellen der Schnitthöhe anhalten, Netzstecker ziehen und warten bis der Motor stillsteht. Die Messer rotieren nach dem Abschalten des Motors noch weiter und können Verletzungen verursachen.

Die Schnitthöhe der Maschine kann in vier Stufen zwischen 10 und 32 mm eingestellt werden (siehe Bild D):

Für den ersten Schnitt in der Saison sollte eine hohe Schnitthöhe eingestellt werden.

Die Veränderung der Schnitthöhe wird erzielt, indem die Abstandsscheiben 14 anders angeordnet werden:

Den Griffbügel vertikal stellen und den Mäher auf die Seite legen. Messer 13 und Ventilator 15 überprüfen, wenn diese stumpf bzw. beschädigt sind, sind diese zu ersetzen.

Halten Sie das Messer 13, verwenden Sie dabei jedoch Gartenhandschuhe (nicht mitgeliefert). Benutzen Sie den Schraubenschlüssel/Schaber, um die Messerschraube 12 zu lösen und Abstandsscheiben 14 sowie Messer 13 abzunehmen.

Messer 13 platzieren, Abstandsscheiben 14 anordnen, um die gewünschte Einstellung zu erzielen (siehe Bild D) und Messerschraube 12 aufschrauben.

Sicherstellen, dass das Messer 13 richtig herum montiert ist (das Symbol ☎uss sichtbar sein, wie in Bild D gezeigt) und dann Messerschraube 12 gut festziehen.

Immer alle 3 Abstandsscheiben 14 einbauen, jedoch niemals zusätzliche verwenden.

Inbetriebnahme

Nachdem die Maschine abgeschaltet wurde, drehen die Messer noch einige Sekunden weiter. Abwarten, bis der Motor/das Messer stillsteht, bevor erneut eingeschaltet wird.

Nicht kurz hintereinander aus- und wieder einschalten.

Um den Anlauf zu erleichtern, Rasenmäher seitlich kippen.

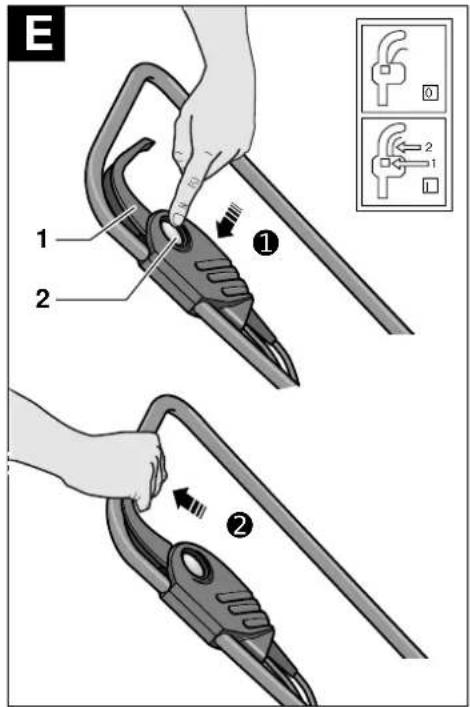

Einschalten:

Sicherheitsknopf 2 drücken und halten. (Bild E)

Schalthebel 1 gegen den Griffbügel drücken.

Sicherheitsknopf 2 loslassen.

Ausschalten:

Schalthebel 1 loslassen.

Mähen

Die Motorabdeckung ist mit einer flexiblen Aufhängung ausgestattet und kippt, um die Richtungskontrolle zu verbessern.

Den Rasenmäher an der Rasenkante und so nahe wie möglich an der Netzsteckdose platzieren. Von der Netzsteckdose weg arbeiten, wie in Bild F gezeigt.

Das Kabel nach jedem Wenden auf die gegenüberliegende bereits gemähte Seite bringen.

Beim Mähen unter besonders schweren Bedingungen den Motor nicht überlasten.

Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch verändert sich. In diesem Fall anhalten, den Schalthebel loslassen und eine größere Schnitthöhe einstellen. Andernfalls kann der Motor beschädigt werden.

Wartung Messerwartung

Ausschalten und Netzstecker ziehen.

Hinweis: Führen Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlässige Nutzung gewährleistet ist.

Den Rasenmäher regelmäßig auf offensichtliche Mängel wie ein loses oder beschädigtes Schneidmesser, lose Verbindungen und abgenutzte oder beschädigte Teile untersuchen.

Prüfen Sie, ob Abdeckungen und Schutzvorrichtungen unbeschädigt und richtig angebracht sind. Führen Sie vor der Benutzung eventuell notwendige Wartungs- oder Reparaturarbeiten durch.

Sollte der Rasenmäher trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angeben.

Siehe „Schnitthöhe einstellen“.

Nach dem Mähen/Aufbewahrung

Das Äußere des Rasenmähers gründlich mit einer weichen Bürste und einem Tuch reinigen. Kein Wasser und keine Lösungs- oder Poliermittel verwenden. Sämtliche Grasanhaftungen und Partikel entfernen, insbesonders vom Luftfilter, wie in Bild G gezeigt.

Den Rasenmäher auf die Seite legen und den Messerbereich reinigen. Zusammengepresstes Schnittgut mit einem Holz- oder Plastikstück entfernen, wie beispielsweise mit dem mitgelieferten Schraubenschlüssel/Schaber.

Den Rasenmäher an einem trockenen Ort aufbewahren. Keine anderen Gegenstände auf die Maschine stellen.

Um Platz zu sparen Flügelmuttern 8 lösen und den Griffbügel zusammenklappen.

Sicherstellen, dass die Kabel beim Zusammen- und Aufklappen nicht eingeklemmt werden. Griffbügel nicht fallen lassen.

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen.

Symptome Mögliche Ursache Abhilfe
Rasenmäher läuft nicht	Netzspannung fehltNetzsteckdose defektVerlängerungskabel beschädigtSicherung hat ausgelöstGras zu lang	Überprüfen und einschaltenAndere Steckdose benutzenKabel überprüfen, ev. austauschenSicherung austauschenGrößere Schnitthöhe einstellen und Mäher kippen
Rasenmäher läuft mit Unterbrechungen	Verlängerungskabel beschädigtInterne Verkabelung der Maschine defekt	Kabel überprüfen, ev. austauschenKundendienst aufsuchen
Maschine hinterlässt unregelmäßiges Schnittbild oder Motor arbeitet schwer	Schnitthöhe zu niedrigMesser stumpfUnterseite der Maschine stark verstopftMesser falsch herum montiert	Schnitthöhe verstellen (siehe „Einstellung der Schnitthöhe“)Messer auswechseln(siehe „Einstellen der Messer“)Maschine reinigen(siehe „Nach dem Mähen/Aufbewahrung“)Messer richtig herum montieren(siehe „Einstellen der Messer“)
Messer rotiert nicht Messer blockiertMessermutter/-schraube locker		Blockierung beseitigenMessermutter/-schraube festziehen
Starke Vibrationen/Geräusche	Messermutter/-schraube lockerMesser beschädigtVentilator beschädigt	Messermutter/-schraube festziehenMesser auswechselnVentilator auswechseln (fragen Sie Ihre Kunden-dienst-Werkstätte)
Schlechtes Luftkissen Luftfilter verstopftUnterseite der Maschine stark verstopft		Luftfilter reinigen (siehe „Nach dem Mähen/Aufbe-wahrung“)Maschine reinigen(siehe „Nach dem Mähen/Aufbewahrung“)

Garantie

Für Bosch-Geräte leisten wir Garantie gemäß den gesetzlichen/länderspezifischen Bestimmungen (Nachweis durch Rechnung oder Lieferschein).

Schäden, die auf natürliche Abnützung, Überlastung oder unsachgemäße Behandlung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.

Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt an den Lieferer oder an eine Bosch-Kundendienstwerkstätte für Druckluft- oder Elektrowerkzeuge senden.

Umweltschutz

Die Beeinträchtigungen der Umwelt durch die Maschine sind auf Grund ihrer Laufruhe minimal.

Bei der Herstellung der Maschine wurden ökologisch unbedenkliche Verfahren angewendet.

Rohstoffrückgewinnung statt Müllentsorgung

Maschine, Zubehörteile und Verpackung sollten für ein umweltfreundliches Recycling sortiert werden.

Diese Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffteile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Kundendienst

www.bosch-pt.com

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker

www.ewbc.de, der Informations-Pool für Handwerk und Ausbildung

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

D-37589 Kalefeld

Jochen-Rindt-Straße 1

A-1232 Wien

© Service....+43 (0)1 / 61 03 80

Fax +43 (0)1 / 61 03 84 91

© Kundenberater.... +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

Robert Bosch AG

Kundendienst Elektrowerkzeuge

Industriestrasse 31

CH-8112 Otelfingen

© Service....+41 (0)1 / 8 47 16 16

© Kundenberater...... Grüne № 0 800 55 11 55

Konformitätserklärung

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe,1 m Abstand) und EN 25 349.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 85 dB (A); Schallleistungspegel 95 dB (A).

Die bewertete Beschleunigung beträgt typischerweise 2,5 m/s².

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60 335, EN 836 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schalleistungspegel L_WA ist niedriger als 96 dB (A). Bewertungsverfahren der Konformität gemäß Anhang VI.

Leinfelden, 01.02.2002.

Benannte Prüfstelle: SRL Sudbury, England

Dr. Gerhard Felten Dr. Eckerhard Strötgen

ppa. Feuwen

i.v. Puoyen

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Änderungen vorbehalten

Safety Notes

© +64 (0)9 / 47 86 158

Fax +64 (0)9 / 47 82 914

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Service après-vente

www.bosch-pt.com

France

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Märkeffekt [W] 1 150

Knivbredd [cm] 34

Snitthöjd [mm] 10/32

Lägen 4

Vikt	[kg]	6,5
Skyddsklass		☐ / II
Serienummer	se maskinens effektdata

Maskinens komponenter

1 Kopplingsspak
2 Säkerhetsknapp
3 Bygelhandtagets övre del
4 Stickpropp**
5 Dragavlastning**
6 Bygelhandtagets undre del

**krav i vissa land

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

Geschäftsbereich Elektrowerkzeuge

Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge

EURO • Printed in England • BA F016 L69 850 • ALM 34 • Titel (Rückseite) • OSW F016 L69 850.book Scite 1 Donnerstag, 17. Januar 2002 1:58 13 BOSCH Robert Bosch GmbH Geschäftsbereich Elektrowerkzeuge D-70745 Leinfelden-Echterdingen www.bosch-pt.com F016 L69 850 (02.01) O / 72 Printed in England

BOSCH

Robert Bosch GmbH

Geschäftsbereich Elektrowerkzeuge

D-70745 Leinfelden-Echterdingen

www.bosch-pt.com

F016 L69 850 (02.01) O / 72

Printed in England
