BEDIENUNGSANLEITUNG ZWF 81473 W ZANUSSI

DE Benutzerinformation 37 Waschmaschine

ZANUSSI

VOOR HET EERSTE GEBRUIK

Lesen Sie vor der Montage und dem Gebrauch des Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen oder Schäden infolgenicht ordnungsgemäßer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf.

SICHERHEIT VON KINDERN UNDSCHUTZBEDÜRFTIGEN PERSONEN

• Das Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät speiten.
• Kinder bis zu 3 Jahren sind während des Betriebs unbedingt von dem Gerät fernzuhalten.
• Halten Sie samentliches Verpackungsmaterial von Kindern fern und entsorgen Sie es auf angemessene Weise.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Kinder dürfen keine Reinigung und Wartung ohne Beaufsichtigung durchführren.

ALLGEMEINE SICHERHEIT

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Überschreiben Sie nicht die maximale Beladungsmenge von 8 kg (siehe Kapitel „Programmübersicht").

• Der Betriebswasserdruck am Wassereinlass der Wasserversorgung muss zwischen 0,5 bar (0,05 MPa) und 8 bar (0,8 MPa) liegen.
  Die Luftungsöffnung im Gerätesockel (falls vorhanden) dar nicht von einem Teppich, einer Matte oder einem Bodenbelag blockiert werden.

• Das Gerät muss mit den neu gefelieferten Schlauch-Sets oder anderen neuen, vom autorisierten Kundendienst gefelieferten Schläuchen an die Wasserversorgung angeschlossen werden.
• Alte Schläuche)dürfen nicht wiederverwendet werden.
• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem autorisierten Kundenservice oder einer greichermaßen qualifizierten Person ausgetauscht werden, um Gefahren durch elektrischen Strom zu vermeiden.
• Schalten Sie das Gerät immer aus undziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsrarbeitendurchgeführt werden.
• Reinigen Sie das Gerät nicht mit einem Wasser- und/oder Dampfstrahl.
• Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämchen, Lösungsmittel oder Metallgegenstände.

SICHERHEITSANWEISUNGEN

MONTAGE

• Entfernen Sie die Verpackungsmaterialien und die Transportschrauben.
  Bewahren Sie die Transportschrauben an einem sicheren Ort auf. Wenn das Gerät in Zukunft umgesetzt werden soll, müssen sie wieder angebracht werden, um die Trommel zu verriegeln und dadurch interne Schäden zu vermeiden.
• Seien Sie beim Umsetzen des Gerätes vorsichtig, da es sehr schwer ist. Tragen Sie stets Sicherheitshandschuhe und festes Schuhwerk.
• Montieren Sie ein beschädigtes Gerät nicht und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur unter 0^ absinken kann oder an dem es Witterungseinflüssen frei ausgesetzt ist.

• Der Boden, auf dem das Gerät aufgestellt werden soll, muss eben, stabil, hitzebeständig und sauber sein.
• Stellen Sie sichere, dass die Luft zwischen dem Gerät und dem Boden zirkulieren kann.
• Stellen Sie die FüBe so ein, dass der dazu erforderliche Abstand zwischen Gerät und Bodenbelag vorhanden ist.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Tur nicht vollständig geöffnet werden kann.
• Stellen Sie keinen Behälter zum Auffangen möglichcher Wasserlecks unter das Gerät. Wenden Sie sich an den autorisierten

Kundendienst, wenn Sie Fragen zur Verwendung möglicher Zubehrorteile haben.

ELEKTRISCHER ANSCHLUSS

• Das Gerät muss geerdet sein.
• Schlieben Sie das Gerät nur an eine ordnungsgemäß installierte Schutzkontaktsteckdose an.
• Stellen Sie sicher, dass die Daten auf dem Typenschild mit den elektrischen Nennwerten der Netzspannung übereinstimmen.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Falls das Netzkabel des Geräts ersetzt werden muss, halten Sie diese Arbeit durch unseren autorisierten Kundendienst durchführren.
• Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zuganglich ist.
• Fassen Sie das Netzkabel oder den Netzsteckern nicht mit nassen Handen an.
• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möchten. Ziehen Sie stets am Netzstecker.
• Das Gerät entspricht den EC-Richtlinien.

WASSERANSCHLUSS

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche, an denen Reparaturarbeiten ausgeführten wurden oder neue Geräte (Wasserzähler usw.) angepasst wurden, an das Gerät anschließen, halten Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Stellen Sie sicher, dass es keine sightbaren Wasserlecks während und nach dem ersten Gebrauch des Gerätes gibt.

GEBRAUCH

WARNING! Verletzungs-,

Stromschlag-, Brand-,

Verbrennungsgefahr sowie Risiko von

Schaden am Gerät.

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelverpackung.
• Laden Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, in das Gerät und stellen Sie solchenicht in die Nähe oder auf das Gerät.
• Achten Sie darauf, dass alle Metalobjekte aus der Wäsche entfernt wurden.
• Berühren Sie während des Ablaufs eines Programms nicht die Glastür. Das Glas kann sehr heiß werden.

SERVICE

Wenden Sie sich zur Reparatur des Geräts an einen autorisierten Kundendienst.
- Verwenden Sie ausschließlich Originalersatzteile.

ENTSORGUNG

WARNING! Verletzungs- und Erstickungsgefahr.

• Trennen Sie das Gerät vom Stromnetz und von der Wasserversorgung.
• Schneiden Sie das Netzkabel in der Nähe des Gerats ab, und entsorgen Sie es.
• Entfernen Sie das Turschloss, um zu verhindern, dass sich Kinder oder Haustiere in der Trommel einschlieben.
• Entsorgen Sie das Gerät nach den lokalen Vorschriften zur Rücknahme und Entsorgung von Elektroaltgeräten (WEEE).

GERÄTEÜBERSICHT

1 Arbeitsplatte
2 Waschmittelschublade
3 Bedienfeld
4 Turgriff
5 Typenschild
6 FuBe fur die Ausrichtung des Gerats

BEDIENFELD

BEDIENFELDBESCHREIBUNG

1 Aan/Uit Marche/Arret-Taste ①
2 Programme/Programma Auschwitztouchpad P
3 Touchpad Temperaturauswahl
4 Touchpad Drehzahlauswahl

5 Touchpad Optionsauswahl
6 Touchpad Start/Pause
7 Klaar Over/Fini Dans -Touchpad
8 Display

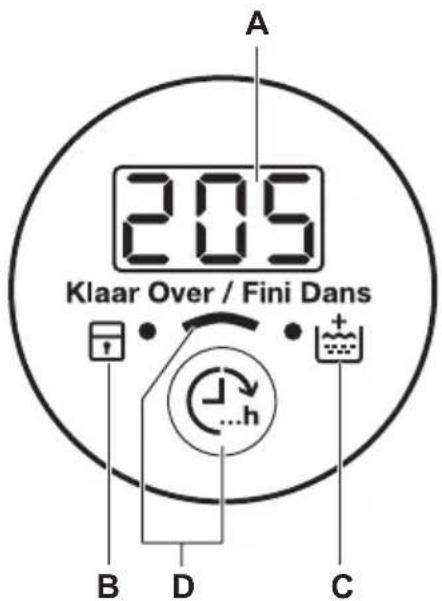

DISPLAY

A. Zeitbereich:

:Programmdauer
:ZertFertig in
:Alamodes
:TeHertemeldung
DasProgrammistbeendet.

B. Anzeige Kindersicherung:

Die Anzeige leuchtet auf, wenn diese Funktion eingeschaltet ist.

C. Anzeige Extra Spulen:
Die Anzeige leuchtet auf, wenn diese Funktion eingeschaltet ist.
D. Touchpad Klaar Over/Fini Dans.

PROGRAMMÜBERSICHT

Programm Temperaturbereich	Maximale Bela- dung Maximale Schleu- derrehzahl	Programmbeschreibung (Beladung und Verschmutzungsgrad)
30'@30° 30 °C	3 kg 800 U/min	Ein kurzer Waschgang für Teile aus Synthetik oder Feinwäsche, die leicht verschmutzt sind, oder aufzuf- rischende Wäschesücke.
Katoen/Coton 90 °C - kalt	8 kg 1400 U/min	Weße und bunte Baumwollwäsche. Normal und leicht verschmutzt.
Katoen/ Coton ECO¹ 60 °C - 40 °C	8 kg 1400 U/min	Weße und farbechte Baumwollwäsche. Normal ver- schmutzt. Der Energieverbrauch verringert sich und die Dauer des Waschprogramms wird verlangert.
Synthetica/ Synthétiques 60 °C - kalt	3 kg 1200 U/min	Pflegeleichtes oder Mischgewebe. Normal ver- schmutzt.
Fijne Was/Déli- cats 40 °C - kalt	3 kg 1200 U/min	Feinwäsche, wie z. B. aus Acryl, Viskose, Polyester. Normal verschmutzt.
Wol/Laine 40 °C – kalt	2 kg 1200 U/min	Waschmaschinenfeste Wolle, handwaschbare Wol- le und Feinwäsche mit dem „Handwäsch“-Pflegesym- bol.2)
Dekbed/Couette 60 °C – kalt	3 kg 800 U/min	Spezialprogramm für eine Decke, Bettdecke, Tagesde- cke usw.
Mix/Mixtes 20° 20 °C	2 kg 1200 U/min	Spezialprogramm für leicht verschmutzte Baumwollwäs- sche, Synthetik- oder Mischgewebe. Dieses Programm hilft den Energieverbrauch zu senken. Verwenden Sie ein Waschmittel für niedrige Temperaturen, um ein gutes Waschergebnis zu erzielen.3)

1) Standardprogramme für die auf dem Energielabel angegebenen Verbrauchswerte. Diese Programme sind gemäß Verordnung 1061/2010 die Standardprogramme „Baumwolle 60^ " bzw. „Baumwolle 40^ ". Hinsichtlich des Energie- und Wasserverbrauchs für das Waschen normal verschmutzer Baumwollwäsche sind dies die effizientesten Programme.

Die Wassertemperatur in der Waschphase kann von der für das ausgewählte Programm angegebenen Temperatur abweichen.

2) Wahlend these Programs dreht sich die Trommel langsam, um einen schonenden Waschgang zu gewährleisten. Die Trommel scheint sich nicht oder nicht ordnungsgemäß zu drehen, aber dies ist normal für diese Programm.
3) Es wird keine Temperatur angezeigt.

Mögliche Programtkombinationen

Programm	©	©	©	Snel/Rapide1)	Intensief/Intensif	Anti-kreuk/Anti-froissage	Spoelen/Rinçage	Pompen/Centrifugeren Vidange/Essorage	©	®+
30'@30°		■	■
Katoen/Coton	■	■	■	■	■	■
Katoen/Coton ECO	■	■	■	■	■
Synthetica/Synthétiques	■	■	■	■	■	■
Fijne Was/Délicans	■	■	■	■	■	■
Wol/Laine	■	■	■				■	■	■
Dekbed/Couette	■	■		■	■
Mix/Mixtes20°	■	■	■		■		■	■	■

1) Wenn Sie diese Option wahlen, empfehlen wir Ihnen, die Wäschemenge zu verringern. Eine volle Beladung ist bzw möglich, aber das Waschergebnis ist dann möglicherweise nicht zufriedenstellt. Empfohlene Füllmenge: Baumwolle: 4 kg, pflegeleichte und Feinwäsche: 1,5 kg.

VERBRAUCHSWERTE

Bei den in dieser Tabelle angegebenen Werten handelt es sich um Richtwerte. Folgende Variablen können diese Werte verändern: Wascheart und -menge, Wassertemperatur und Raumtemperatur.

Zu Beginn des Programms zeigt das Display die Programmdauer für die maximale Beladung an.

Während der Waschphase wird die Programmdauer automatisch berechnet und verrin-gert sich möglicherweise betrachtlich, wenn die Wäsche weniger wiegt als die maximal zulässige Beladung. (Zum Beispiel beträgt die maximale Beladung bei Baumwolle 60^ 8kg und die Programmdauer für these Programm beträgt mehr als 2 Stunden. Wiegt die tatsächliche Beladung 1kg , beträgt die Programmdauer weniger als 1 Stunde).

Während das Gerät die tatsächliche Programmdauer berechnet, blinkt ein Punkt im Display.

Programme	Beladung (kg)	Energiever- brauch (kWh)	Wasserver- brauch (Liter)	Ungefährte Programm- dauer (in Mi- nuten)	Restfeuchte \( {\left( \% \right) }^{1)} \)
Katoen/Coton 60 °C	1,3570159	52
Katoen/Coton 40 °C	0,8769158	52
Synthetica/Synthéti-ques 40 °C	30,60	56 103 35
Fijne Was/Délicats 40 °C	30,55	59 81 35
Wol/Laine 30 °C 2)	20,45	62 75 30

Standardprogramme Baumwolle
Standardprogramm Baumwolle 60 °C	8 0,96	52 244 52
Standardprogramm Baumwolle 60 °C	4 0,73	40 210 52
Standardprogramm Baumwolle 40 °C	4 0,62	41 196 52

1) Am Ende der Schleuderphase.
2) Für einige Modelle nicht verfügbar.

Aus-Zustand (W) Ein-Zustand (W)
0.48 0.48
Die in der Tabelle oben enthaltenen Informationen erfüllen die Verordnung (EU) 1015/2010 der Kommission zur Durchführung der Richtlinie 2009/125/EG.

TEMPERATUR

Mit dieser Option konnen Sie die Standard-Temperaturändern.

Anzeige 出 = kaltes Wasser.

Die Kontrollampe der eingestellten Temperatur leuchtet auf.

SCHLEUDERN

Mit dieser Option konnen Sie die Standard-Schleuderdrehzahländern.

Die Kontrollampe der eingestellen Schleuderdrehzahl leuchtet auf.

Zusatzschleuderfunktionen:

Kein Schleudern

• Wahlen Sie diese Option zum Ausschalten aller Schleudergänge. Nur das Abpumppprogramm ist möglich.
  Die entsprechende Kontrollampe leuchtet auf.
• Stellen Sie diese Option für Feinwäsche ein.
• Der Spülgang verbraucht bei einigen Waschprogrammen mehr Wasser.

Spülstopp

• Wahlen Sie diese Option, um Knitterfalten zu vermeiden.
  Die entsprechende Kontrollampe leuchtet auf.
• Am Programmende befindet sich noch Wasser in der Trommel.
  Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
  Die Tur bleibt verriegelt. Sie müssen das Wasser abpumpen, um die Tur entriegeln zu konnen.

Zum Abpumpen des Wassers siehe "Am Programmende".

SNEL/RAPIDE

Mit dieser Option konnen Sie die Programmdauer verkurzen.

Wahlen Sie diese Option für leicht verschutzte oder aufzufrischende Wäschestücke.

Die entsprechende Anzeige leuchtet auf.

INTENSIEF/INTENSIF

These Option eignet sich zum Waschen stark verschmutzter Wäsche.

Durch Einschalten dieser Option wird die Dauer des Waschprogramms verlangert.

Die entsprechende Kontrollampe leuchtet auf.

ANTI-KREUK/ANTI-FROISSAGE

Das Gerät wascht und schleudert die Wäsche schonend, um Knitterfalten zu vermeiden.

Das Gerät verringt die Schleuderdrehzahl, verbraucht mehr Wasser und passt die Programmdauer der Art der Wäschestücke an.

Die entsprechende Anzeige leuchtet auf.

SPOELEN/RINCAGE

Mit dieser Option konnen Sie dem Waschprogramm einen letzten Spülgang hinzufugen.

Ist die Funktion „Extra Spulen" (w) auch eingeschaltet, führt das Gerät zwei oder mehr zusätzliche Spülgänge aus.

Die entsprechende Anzeige leuchtet auf.

POMPEN/CENTRIFUGEREN VIDANGE/ESSORAGE

Mit dieser Option konnen Sie den Schleudergang und Abpumpen durchführren.

Die Schleuderphase wird an das eingestellte Waschprogramm angepasst.

Bei zusätzlich eingestellter Option
Kein Schleudern wird lediglich das Wasser aus dem Gerät gegumpt.

KLAAR OVER/FINI DANS

Mit dieser Option kann die Anzahl der Stunden eingestellt werden, nach denen das Waschprogramm beendet sein soll.

Thesekannvonmindestens3bismaximal20 Stundeneinggestelltwerden.

Das Display zeigt die Anzahl der Stunden an, und die Kontrollampe über der Taste Geuchtet.

EXTRA SPULEN

Mit dieser Option konnen Sie dem Waschprogramm Spülgänge hinzufugen.
These Option empfeihlt sich für Menschen, die unter Waschmittelallergien leiden, und in Gebieten mit weichem Wasser.

EINSTELLUNGEN

EXTRA SPÜLEN DAUERHAFT EINSCHALTEN

Wenn Sie diese Option wahlen, ist bei jeder neuen Programmauswahl die Funktion Extra Spulen eingeschaltet.

• Berühren Sie zum Ein-/Ausschalten dieser Option die Tasten und gleichzeitig, bis die Kontrollampe der Taste aufleucht/ erlischt.

KINDERSICHERUNG

These Option verhindert, dass Kinder mit dem Bedienfeldieren.

• Berühren Sie zum Ein-/Ausschalten dieser Option die Tasten und gleichzeitig, bis die Anzeige aufleuchtet/erlischt.

Berühren Sie zuerst die Taste und aktivieren Sie diese Option: die Tasten sind verriegelt (außer Taste

These Option bleibt aktiv, auch wenn Sie das Gerät abschalten.

SIGNALTÖNE

Es ertönen akustische Signale, wenn:

• Das Programm beendet ist.
• Eine Störung des Gerats vorliegt.

Zum Ein-/Ausschalten der akustischen Signale berühren Sie die Tasten P und 4 Sekunden lang gleichzeitig.

Sind die akustischen Signale ausgeschaltet, ertönen sie nur noch dann, wenn eine Störung vorliegt.

REINIGEN SIE VOR DEM ERSTEN GEBRAUCH

1. Geben Sie eine keine Waschmittelmenge in das Waschmittelfach für die Hauptwäsche.
2. Stellen Sie ein Koch-/Buntwäsche-Programm mit der hochsten Temperatur ein und starten Sie das Programm mit leerer Trommel.

TÄGLICHER GEBRAUCH

So werden alle eventuellen Verunreinigungen aus Trommel und Bottich halten.

WARNING! Siehe Kapitel Sicherheitshinweise.

EINFULLEN DER WASCHE

Öffnen Sie den Wasserhahn. Stecken Sie den Netzstecker in die Netzsteckdose.

1. Öffnen Sie die Tur, indem Sie den Turgriffziehen.
2. Geben Sie jedem Wäschestück einzeln in die Trommel.
3. Schütteln Sie jedem Waschestück leicht aus, bevor Sie es in das Gerät legen.

Achten Sie darauf, nicht zu viel Wäsche einzufüssen. Die maximale Beladung findsie in den Programmtabellen.

1. Schliessen Sie die Tur.

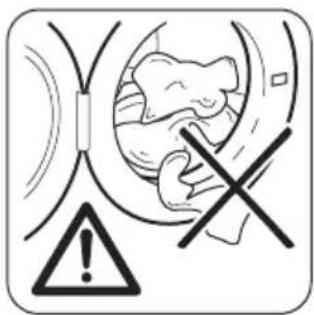

VORSICHT!

Vergewis- sern Sie sich, dass keine Wä-schestücke zwischen Dichtung und Tur ein-geklemmt sind. An-sonsten besteht das Risiko eines Wasseraustritts oder die Wasche kann beschädigt werden.

GEBRAUCH VON WASCH- UND PFLEGEMITTELN

1. Messen Sie Waschmittel und Weichspu-ler ab.
2. Fullen Sie das Waschmittel und den Weichspuler in die entsprechenden Fächcher.

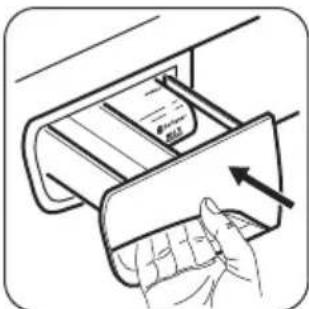

3. SchlieBen Sie die Waschmittelschubla de vorsichtig.

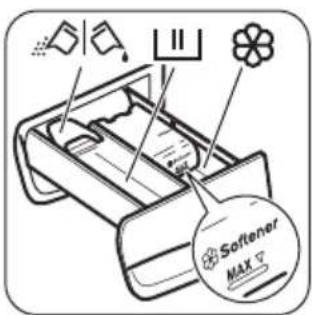

WASCHMITTELFACHER

III	Waschmittelfach für die Hauptwäsche. Wenn Sie Flüssigwaschmittel verwenden, muss theses direkt vor dem Start des Programms eingefüllt werden.
®	Fach für flüssige Pflegemittel (Weichspüler, Stärke). VORSICHT! Die Einfüllmenge MAX nicht überschreiben.
©	Klappe für Waschpulver oder Flüssigwaschmittel.

FLUSSIGWASCHMITTEL ODER WASCHPULVER

1.

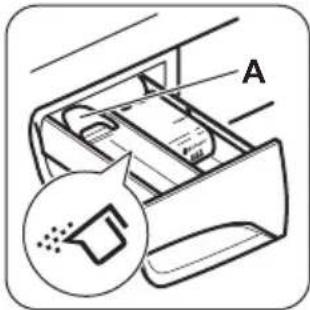

Die Klappe ist standardmäßig auf die Position A (Pulverwaschmittel) eingestellt.

2.

Für Flüssigwaschmittel:

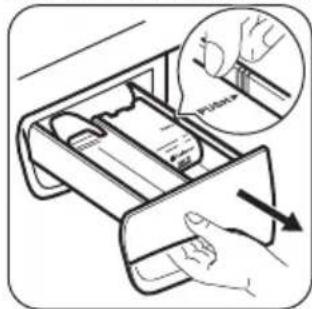

1. Ziehen Sie die Schublade hereaus. Drücken Sie die Kante der Schublade beim Pfeilsymbol (PUSH), um sie zu entfernen.

3.

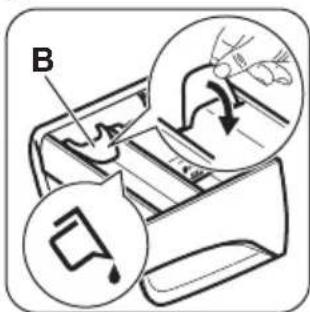

1. Stellen Sie die Klappe in die Position B.
2. Schieben Sie die Waschmittelschublade wieder in die Aufnahme ein.

Bei Verwendung von

Flüssigwaschmitteln:

• Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.
• Fullen Sie nicht mehr als 120 ml ein.
• Stellen Sie nicht die Zeitvorwahl ein.

Befindet sich die Klappe in der Position B, und Sie möchten Pulverwaschmittel verwenden:

1. Ziehen Sie die Schublade hersa.
2. Stellen Sie die Klappe in die Position A.
3. Schieber Ben Sie die Waschmittelschublade wieder in die Aufnahme ein.
4. Messen Sie Waschmittel und Weichspüler ab.
5. Fullen Sie das Waschmittel und den Weichspüler in die entsprechenden Fächer.
6. Schlieben Sie die Waschmittelschublade vorsichtig.

EINSCHALTEN DES GERÄTS

Halten Sie die Taste Aan/Uit Marche/Arrêt une Sekunden gedrückt, um das Gerät ein- oder auszuschalten.

Wird das Geräteingeschaltet, ist eine Tonfolge zu horen.

Im Display erscheint Ein.

EINSTELLEN EINES PROGRAMMS

1. Berühren Sie die Programmtaste und stellen Sie das Programm ein:

Die Kontrollampeder Taste blinrt.
- Im Display wird die Programmdauer angezeigt.

1. Andern Sie ggf. die Temperatur und Schleuderdrehzahl oder fugen Sie zur Auswahl stehende Optionen hinzu. Die Kontrollampe der gewährten Option leuchtet auf, sobald die Option eingeschaltet wird.

i

Wenn Sie einen Fehler machen,

erscheint im Display die Meldung

Err.

STARTEN EINES PROGRAMMS OHNE DIE OPTION KLAAR OVER/FINI DANS

Berühren Sie Taste

Die Kontrollampe der Taste blinken und bleibt an.

horr auf zu

Das Programm startet, die Tur wird verriegelt und die Kontrollampe leuchtet.
Die Ablaufpumpe kann sich zu Beginn des Waschgangs eine kurze Zeit einschalten.

i

Etwa 15 Minuten nach dem Start des Programms:

Das Gerät passt die Programmdauer automatisch an die Beladungsmenge an.
Die neue Programmdauer wird im Display angezeigt.

STARTEN EINES PROGRAMMS MIT DER OPTION KLAAR OVER/FINI DANS

1. Berühren Sie die Taste wiederholt, um die Anzahl der Stunden einzustellen, nach denen das Wachprogramm beendet sein soll.

Das Display zeigt die Anzahl der eingestellen Stunden an (z.B.3h und die Kontrollampe über der Taste Heuchtet und zeigt an, dass diese Option aktiv ist.

1. Berühren Sie Taste :

Die Tur wird verriegelt.
- Das Gerät zählt die Zeit herunter.
- Nach Ablauf der Zeitvorwahr startet das Programm automatisch.

i

Sie konnen die Einstellung der Option Klaar Over/Fini Dans noch vor Berühren der Taste faschen oderändern. Nachdem Sie die Taste gedrückt haben, konnen Sie die Option Klaar Over/Fini Dans nur abbrechen.

Abbrechen der Option Klaar Over/Fini Dans:

a. Berühren Sie die Taste, um das Gerät in den Pausemodus zu schalten. Die Kontrollampe der Taste bInkt.
b. Berühren Sie die Taste, bis die Kontrollampe über dieser Taste erlischt. Berühren Sie die Taste erneut, um das Programm(sofort zu starten.

UNTERBRECHEN EINES PROGRAMMS UND AANDERN DER ZUSATZFUNKTIONEN

Eine Optionen können nur geändert werden, bevor sie durchgefuhrt werden.

1. Berühren Sie.

Die Kontrollampe dieser Taste blinkt.
2. Andern Sie die Optionen. Wenn Sie eine Option ändern, wird die Option Klaar Over/Fini Dans ausgeschaltet (falls eingestellt).
3. Berühren Sie ernout.

Das Programm wird fortgesetzt.

LOschen EINES PROGRAMMS

1. Drücken Sie die Taste Aan/Uit Marche/Arret, um das Programm abzubrechen und das Gerät auszuschalten.
2. Um das Gerät einzuschalten, drücken Sie die Taste erneut. Anschließend konnen Sie ein neues Waschprogramm einstellen.

Vor dem Start des neuen Programms pumpt das Gerät möglicherweise Wasser ab. Prufen Sie in thisem Fall, ob sich noch Waschmittel im Fach befindet. Fullen Sie andernfalls Waschmittel ein.

ÖFFNEND TÜR

Während ein Programm (oder aktiv ist, ist die Tur verriegelt. Die Anzeige leuchtet.

VORSICHT! Wenn die Temperatur und der Wasserstand in der Trommel zu hoch sind, lasst sich die Tur nicht offen.

Öffnender Tur in den ersten Minuten des Waschgangs (oder wennaktiv ist):

1. Berühren Sie die Taste, um das Gerät in den Pausenmodus zu schalten.
2. Warten Sie, bis die Anzeige erlischt.
3. Die Turl ausst sich jetzt öffnen.
4. SchlieBen Sie die Tur und berühren Sie die Taste erneut. Das Programm (bzw.) lauft weiter.

AM PROGRAMMENDE

• Das Gerät wird automatisch ausgeschaltet.
• Falls Signaltone aktiviert sind, ertont ein Signalton.
• Im Display erscheint.
  Die Kontrollampe der Taste erischt.
  Die Turl lasst sich jetzt öffnen.

• Nehmen Sie die Wäsche aus dem Gerät. Vergewissern Sie sich, dass die Trommel leer ist.

• Halten Sie die ①- Taste eineuge Sekunden lang gedrückt, um das Gerät auszuschalten.

• Schlieben Sie den Wasserhahn.
• Lassen Sie die Tur und die Waschmittelschublade offen, damit sich kein Schimmel und keine unangenehmen Gerüche bilden.

Das Waschprogramm ist beendet, aber es steht Wasser in der Trommel:

Die Trommel dreht sich regelmäßig, um Knitterfalten in der Wäsche zu vermeiden.
Die Anzeige blinkt weiter, um Sie daran zu erinnern, das Wasser abzupumpen.
Die Turverriegelungsanzeige leuchtet. Die Kontrollampe der Taste bInkt. Die Tur bleibt verriegelt.
- Sie müssen das Wasser abpumpen, um die Türöffnen zu konnen.

Wasser abpumpen:

1. Abpumpen des Wassers.

Berühren Sie Taste D Das Gerät pumpt das Wasser ab und schleudert mit der maximalen Schleuderdrehzahl fur das ausgewählte Waschprogramm.
- Sie können auch die Taste berühren, um die Schleuderdrehzahl zuändern. Berühren Sie danach die Taste. Das Gerät pumpt das Wasser ab und schleudert. Bei eingestellter Option wird ledigious das Wasser aus dem Gerät abgepumpt.

1. Halten Sie die -Taste einige Sekunden lang gedrückt, um das Gerät auszuschalten.

Nach etwa 18 Stunden pumpt das Gerät automatisch das Wasser ab und schleudert (außer beim Wollprogramm).

OPTION AUTO-OFF

Die Standby-Option AUTO-OFF das Gerät automatisch ausschaltet, um den Energieverbrauch zu senken. Alle Kontrollampen und das Display werden ausgeschelt, wenn:

• Sie das Gerät 5 Minuten lang nicht nutzen, ** ** ** ** ** ** ** ** ** ** ** ** ** ** ** ** ** ** / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / / ; / / / / / / / / */ .
• Sie die Taste Aan/Uit Marche/Arrêt, um das Gerät wieder einzuschalten.
• 5 Minuten nach dem Ende des Waschprogramms.
  Drücken Sie die Taste Aan/Uit Marche/Arrêt, um das Gerät wieder einzuschalten.

TIPPS UND HINWEISE

BELADUNG

• Teilen Sie die Wäsche auf, und darüber in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Anweisungen auf den Kleidungsetiketten.
• Waschen Sie weiß und bunte Wäsche nicht zusammen.
• Manche fertigen Textilien konnen beim ersten Waschen färben. Wir empfehlen, sie deshalb die ersten Male separat zu waschen.
• Knöpfen Sie Kopfkissen zu und schlieben Sie Reißverschlüsse, Haken und Druckknöpfe. Schlieben Sie Gürtel.
• Leeren Sie die Taschen und falten Sie die Wäscheteile auseinander.
  Wenden Sie mehrlagige Textilien, Wolle und bedruckte Wäschestücks vor dem Waschen.
• Entfernen Sie hartnäckige Flecken.
• Waschen Sie stark verschutzte Bereiche mit einem speziellen Waschmittel.
• Seien Sie vorsichtig mit Gardinen. Entfern den die Haken, oder stecken Sie die Gardinen in ein Wäschenetz oder einen Kopfkissenbezug.
• Waschen Sie keine ungesäumten Wäschestücke und Wäschestücke mit Schnitten im Stoff in der Maschine. Waschen Sie keine und/oder empfindliche Wäschestücke, wie z. B. (Bügel-BHs, Görtel, Strumphhosen usw.) in einem Wäschenetz.
• Eine sehr geringe Beladung kann in der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestrecke in thisem Fall mit der Hand neu und starten Sie die Schleuderphase erneut.

HARTNÄCKIGE FLECKEN

Für manche Flecken sind Wasser und Waschmittel nicht ausreichend.

Wir empfehlen, diese Flecken vorzubehandeln, bevor Sie die entsprechenden Textilien in das Gerät geben.

Spezial-Fleckentferner sind im Handel erhältlich. Verwenden Sie einen Spezial-Fleckentferner, der für den jeweiligen Fleckentyp und Gewebetyp geeignet ist.

WASCH- UND PFLEGEMITTEL

• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und Pflegemittel:

• Waschpulver für alle Gewebearten,

• Waschpulver für Feinwäsche (höchstens 40^ ) und Wolle,
  Flüssigwaschmittel, vorzugsweise für Programme mit niedrigen Temperaturen (max. 60^ ) für alle Gewebearten oder nur speziell für Wolle.

• Mischen Sie nicht verschiedene Waschmittel.

• Verwenden Sie der Umwelt zuliebe nicht mehr als die angegebene Waschmittelmenge.
• Halten Sie sich an die Anweisungen auf der Verpackung dieser Produkte.
• Verwenden Sie die korrekten Produkte für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.
• Ist Ihr Gerät nicht mit einer Klappe in der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel in eine Dosierkugel (vom Hersteller des Waschmittels).

UMWELTTIPPS

• Waschen Sie immer mit der angegebenen maximal zulässigen Beladung.
• Benutzen Sie ggf. einen Fleckentferner, wenn Sie ein Programm mit niedriger Temperatur auswahlen.
• Erkundigen Sie sich nach der Wasserhärte Ihres Hausanschlusses, um die richtige Waschmittelmenge verwenden zu konnen. Siehe „Wasserhärte".

WASSERHÄRTE

Wenn die Wasserhärte Ihr's Leitungswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Enthärters für Waschmaschinen. In Gegen den mit weichem Wasser ist die Zugabe eines Enthärters nicht erforderlich.

Wenden Sie sich an Ihr örtliches
Wasserversorgungsunternehmen, um die
Wasserhärte in Ihr Gebiet zu erfahren.
Verwenden Sie die richtige Menge
Wasserenthärter. Halten Sie sich an die
Anweisungen auf der Verpackung des Produkts.

WARNING! Siehe Kapitel Sicherheitshinweise.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Gerät nur mit warmem Wasser und mit etwas Spülmittel. Reiben Sie alle Oberflächen sorgfältig trocken.

VORSICHT! Verwenden Sie keinen Alkohol, keine Lösungsmittel und keine Chemikalien.

ENTKALKUNG

Wenn die Wasserhärte Ihres Leitungsswassers hoch oder mittel ist, empfehlen wir die Verwendung eines Entkalkers für Waschmaschinen. Überprüfen Sie regelmäßig, dass sich kein Kalk und keine Rostpartikel in der Trommel abgesetzt haben. Verwenden Sie zur Entfernung von Rost nur Spezialprodukte für Waschmaschinen. Führten Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.

Halten Sie sich immer an die Anweisungen auf der Verpackung des Produkts.

WASCHGANG ZUR PFLEGE DER MASCHINE

Bei Waschprogrammen mit niedrigen Temperatren kann etwas Waschmittel in der Trommel zurückbleiben. Führn Sie regelmäßigen einen Waschgang zur Pflege der Maschine durch. Vorgehensweise:

• Nehmen Sie die Wäsche aus der Trommel.
  Wahlen Sie ein Programm für Baumwollwäsche mit der maximalen Temperatur und einer klinen Menge Waschmittel.

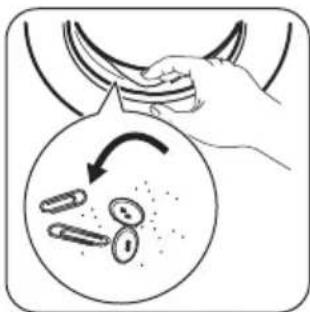

TÜRDICHTUNG

Überprüfen Sie die Türdlichtung regelmäßig und entfernen Sie ggf. darin verfangene Gegenstände.

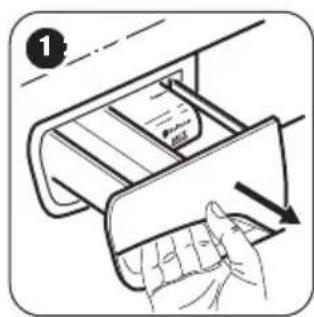

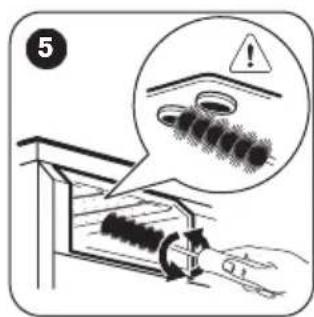

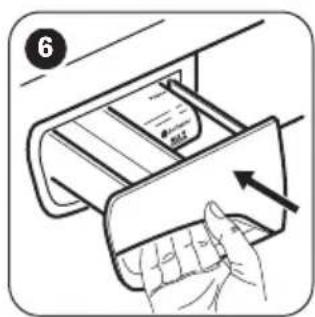

REINIGEN DER WASCHMITTELSCHUBLADE

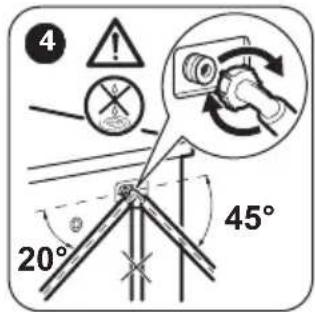

REINIGEN DES ZULAUFSCHLAUCHS UND VENTILFILTERS

FROSTSCHUTZMASSNAHMSN

Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0^ sinken kann, entfern den Sie das im Zulaufschlauch und in der Ablaufpumper verbliebene Wasser.

Führer Sie diese Schritte auch aus, wenn Sie eine Notentleerung durchfuhren müssen.

1. Ziehen Sie den Netzstecker aus der Netzsteckdose.
2. Entfernen Sie den Wasserzulaufschlauch.
3. Entfernen Sie den Ablaufschlauch aus der Halterung an der Rückseite des Geräts und haken Sieihn aus dem Waschbecken oder Siphon aus.

4. Stecken Sie die Enden des Ablauf- und Zulaufschlauchs in einen Behälter. Lassen Sie das Wasser aus den Schläuchen fließen.

5. Stellen Sie ein Programm mit der Option Pompen/Centrifugeren Vidange/Essorage ein und halten Sie es komplett durchlaufen.

6. Wenn kein Wasser mehr auslauf, bringen Sie den Zulauf- und den Ablaufschlauch wieder an.
7. Drücken Sie die Taste Aan/Uit Marche/Arret, um das Gerät auszuschalten.

WARNING! Stellen Sie sicher, dass die Temperatur über 0^ liegt, bevor Sie das Gerät wieder einschalten. Der Hersteller ist nicht für Schäden verantwortlich, die auf zu niedrige Temperaturen zurückzuführen sind.

FEHLERSUCHE

WARNING! Siehe Kapitel Sicherheitshinweise.

EINFUHRUNG

Das Gerät startet nicht oder bleibt während des Betriebs stehen.

Versuchen Sie zunachst, selbst eine Lösung für das Problem zu finden (siehe Tabelle). Tritt das Problem weiterhin auf, wenden Sie sich an den autorisierten Kundendienst.

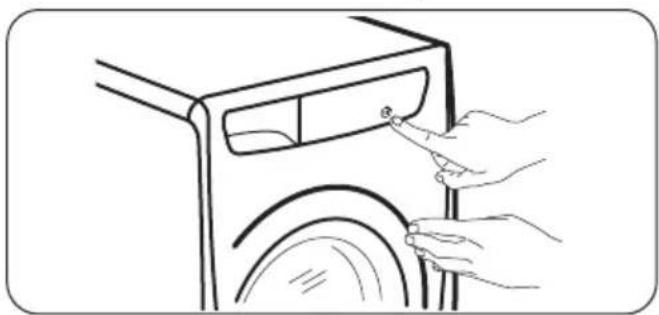

Bei einigen Problemen ertönt ein Signaton und im Display wird ein Alarmcode angezeigt:

E10 - Der Wassereinlauf in das Gerät Funktioniert nicht ordnungsgemäß.
- Das Gerät pumpt das Wasser nicht ab.

• Die Geräte tür steht offen oder ist nicht richtig geschlossen. Überprüfen Sieitte die Tü!

Ist das Gerät überlagen, behmen Sie eine Wäschestrecke aus der Trommel und/oder drücken Sie die Tur zu und drücken Sie gleichzeitig

die Taste, bis die

Kontrollampe aufhört zu blinke (siehe Abbildung unten).

• -Stromzufahr ist nicht konstant.
  Warten Sie, bis die Netzspannung wieder konstant ist.
• • Keme Kommunikation zwischen den elektronischen Bauteilen des Gerats. Schalten Sie das Gerät aus und wieder ein.

WARNING! Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

MÖGLICHE STÖRUNGEN

Störung Mögliche	Abhilfe
Das Programm startet nicht.	• Vergewisern Sie sich, dass der Netzstecker in die Netzsteckdose eingesteckt ist. • Achten Sie daraufuf, dass die Geräte tür geschlossen ist. • Vergewisern Sie sich, dass im Sicherungskosten keine Sicherung ausgelöst hat. • Überzeugen Sie sich, dass Start/Pause gedrückt wurde. • Wenn die Zeitvorwahr eingestellt ist, brechen Sie die Zeitvorwahr ab oder warten Sie, bis sie abgelaufen ist. • Schalten Sie die Kindersicherung aus, falls sie eingeschaltet ist.
Der Wassereinlauf in das Gerät Funktioniert nicht ordnungsgemäß.	• Stellen Sie safer, dass der Wasserzulaufhahn geöffnet ist. • Vergewisern Sie sich, dass der Wasserdruck der Wasserversorgung nicht zu niedrig ist. Diese Informationen erhalten Sie von Ihrem lokalen Wasserversorger. • Stellen Sie safer, dass der Wasserzulaufhahn nicht verstopft ist. • Diese Störung kann vom Sieb des Zulaufschlauchs oder vom Sieb des Ablaufventils verursicht werden, die möglicherweise verstopft sind. Siehe „Reinigung und Pflege". Tritt das Problem weiterhin auf, wenden Sie sich an den autorisierten Kundendienst. • Vergewisern Sie sich, dass der Zulaufschlauch nicht geknicht oder zu stark gekräummt ist. • Vergewisern Sie sich, dass der Wasserzulaufschlauch ordnungsgemäß angebracht ist.
Das Gerät pomppt das Wasser nicht ab.	• Stellen Sie safer, dass der Siphon nicht verstopft ist. • Vergewisern Sie sich, dass der Ablaufschlauch nicht geknicht oder zu stark gekräummt ist. • Vergewisern Sie sich, dass der Wasserablaufschlauch ordnungsgemäß angebracht ist. • Haben Sie ein Programm ohne Abpumpphase gewählt, stellen Sie das Abpumpprogramm ein. • Haben Sie ein Programm mit Spülstopp gewählt, stellen Sie das Abpumpprogramm ein. • Diese Störung kann vom verstopften Ablaufsieb verursicht werden. Wenden Sie sich an den autorisierten Kundendienst.
Das Gerät schleudert nicht oder das Waschprogramm dauert länger als gewöhlich.	• Verteilen Sie die Wäschesstücke mit der Hand neu und starten Sie die Schleuderphase erneut. Das Problem kann durch eine Unwucht verursicht worden sein. • Stellen Sie die Option Schleudern ein. • Haben Sie ein Programm mit Spülstopp gewählt, stellen Sie das Abpumpprogramm ein. • Diese Störung kann vom verstopften Ablaufsieb verursicht werden. Wenden Sie sich an den autorisierten Kundendienst.
Es befindet sich Wasser auf dem Boden.	• Vergewisern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, sodass kein Wasser austreten kann.• Vergewisern Sie sich, dass der Wasserzulauf- und -ablauf-schlauch nicht beschädigt sind.• Verwenden Sie ein geeignetes Waschmittel in der richtigen Menge.
Die Tür des Geräts{lösst sich nicht offen.	• Vergewisern Sie sich, dass das Waschprogramm beendet ist.• Stellen Sie die Option Abpumpen oder Schleudern ein, wenn sich noch Wasser in der Trommel befindet.• Führren Sie eine Notentleerung durch. Weitere Informationen hierzu finden Sie unter „Frostschutzmaßnahmen" (im Abschnitt „Reinigung und Pflege").
Das Gerät verursacht ein ungewöhnliches Geräusch.	• Stellen Sie safer, dass das Gerät richtig ausgerichtet ist. Siehe hierzu „Montage".• Überzeugen Sie sich, dass das Verpackungsmaterial und/oder die Transportsicherungen entfern wurden. Siehe hierzu „Montage".• Füllen Sie mehr Wäsche ein. Die Beladung ist möglicherweise zu gering.
Das Wasser, das in das Gerät einläuft, wird sofort abgepumpt.	• Vergewisern Sie sich, dass sich der Ablaufschauch in der rechtig-gen Höhe befindet. Das Ende des Ablaufschauchs liegt eventuell zu tief. Siehe hierzu „Montage".
Das Programm ist kürzer als die angezeigte Zeit.	• Das Gerät berechnet eine neue Programmdauer entsprechend der Beladung. Siehe Abschnitt „Verbrauchswerte".
Das Programm ist länger als die angezeigte Zeit.	• Wenn die Wäsche ungleich in der Trommel verteil ist, verlangert sich die Programmdauer. Dies ist ein normales Verhalten des Ge-rats.
Die Waschergebnisse sind nicht zufriedenstellend.	• Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel.• Entfernen Sie vor dem Waschgang hartnäckige Flecken mit einem Spezialprodukt.• Achten Sie darauf, die richtige Temperatur einzustellen.• Verringern Sie die Beladung.
Sie können keine Option einstehen.	• Achten Sie darauf, dass Sie nur die gewünschte(n) Taste(n) berüh-ren.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde.

Tritt das Problem erneut auf, wenden Sie sich an den autorisierten Kundendienst.

Wenn im Display andere Alarmcodes angezeigt werden. Schalten Sie das Gerät aus und wieder ein. Tritt das Problem weiterhin auf, wenden Sie sich an den autorisierten Kundendienst.

WARTUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an den autorisierten Kundendienst wenden. Sie finden die Daten auf dem Typenschild. Dazu gehoren Modell, Produktnummer (PNC) und Seriennummer. (Mod., Prod. No., Ser. No.)

TECHNISCHE DATEN

Abmessungen Breite/Höhe/Tiefe/Gesamt-tiefe		600 mm/850 mm/520 mm/576 mm
Elektrischer Anschluss Spannung		230 V
		2200 W
		10 A
		50 Hz
Die Schutzverkleidung gewährleistet einen Schutz gegen das Eindringen von festen Fremdkörpers und Spritzwasser (Feuchtigkeit), außer an den Stellen, an denen das Niederspannungsgerät keinen Schutz gegen Feuchtigkeit besitzt.		IPX4
Wasserdruck Mindestwert	Höchstwert	0,5 bar (0,05 MPa)
		8 bar (0,8 MPa)
Wasseranschluss 1) Kaltwasser
Maximale Beladung Baumwolle 8 kg
Energieeffizienzklasse A+++
Schleuderrehzahl Höchstkwert 1400 U/min

1) Schlieben Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4 -Außengewinde an.

UMWELTTIPPS

Recycleln Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entspruchenden Recyclingbehältern. Recycleln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte

mit thisem Symbol nicht mit dem Hausmull. Bringen Sie das Gerät zu ihrer ortlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

WWW.ZANUSSI.COM/SHOP
