BEDIENUNGSANLEITUNG PDP-435PE PIONEER

Dieses Gerät entspricht den Anforderungen der EG-Richtlinien 89/336/EWG und 73/23/EWG mit Änderung 93/68/EWG.

Prise péritel (INPUT 2)

Prise péritel (INPUT 3)

Das Blitzsymbol in einem Dreiick weist den Nutzerdarauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein,dass sie die Gefahr eines elektrischen Schlags bei Personen birtg.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICTHT DER GEAHR EINES ELEKTRISCHEN SCHLAGS AuszusetzEN, DURFEN SIE NICTHT DEN DECKEL (ODER DIE RUCKSEITE) ENTFEREN. IM GERAETINNEREN BEFINDEN SICH KEINE VOM NUTZER REPARIERBARE TEILE. UBERLASSEN SIE REPARATUREN DEM QUALIFIZIERENT KUNDENDIENTNIST.

Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs-und Wartungsanweisungen in den Dokumenten hin, die dem gerat beilügen.

VORSICHT: DER NETZSCHALTER TRENNT DAS GERÄT IN SEINER AUSSCHALTSTELLUNG NICT VOLLSTÄNDIG VON DER NETZSTROMVERSORGUNG AB. INSTALLIEREN SIE DESHALB DAS GERÄT AN EINER GEEIGNETEN STELLE SO, DASS DER NETZSTECKER IM NOTFALL SCHNELL ABGEZOGEN WERDEN KANN. WENN SIE DAS GERÄT VORAUSSICHTLICH LÄNGERE ZEIT NICT BENUTZEN, SOLLTHEN SIE DEN NETZSTECKER VON DER NETZSTECKDOSE TRENNNEN.

WARNING: DIESES GERÄT IST NICT WASSERUNDURCHLÄSSIG. UM EINEN BRAND ODER STROMSCHLAG ZU VERMEIDEN, DIESES GERÄT NICT REGEN ODER FEUCHTIGKEIT AUSSETZEN UND KEINE BEHÄLTER MIT WASSER,Wie VASEN, BLUMENTÖPFE, KOSMETIKBEHÄLTER UND MEDIZINFLASCHEN, IN DER NAHE DIESES GERÄTS AUFSTELLLEN.

Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC, geändert durch 93/68/EEC) und den EMV-Richtlinien (89/336/EEC, geändert durch 92/31/EEC und 93/68/EEC).

WARNING: BEVOR SIE DAS GERÄT ZUM ERSTEN MAL AN DAS NETZ ANSCHLIESSEN, LESEN SIE BITTE DEN FOLGENDEN ABSCHNITT AUFMERKSAM.

DIE NETZSTROMVERSORGUNGSSPANNUNG IST JE NACH LAND ODER GEBIET VERSCHIEDEN: VERGEWISSERN SIE SICH; DASS DIE BEI IHNEN VERWENDETE NETZSPANNUNG DER AN DER RUCKWAND DES GERÄTS ANGEGEBENEN SPANNUNG (Z.B. 230 V ODER 120 V) ENTSPRICHT.

WARNING: DIESES GERÄT MUSS GEERDET WERDEN!

WARNING: DIESES PRODUKT IST MIT EINEM DREIADRIGEN NETZKABEL MIT GEERDETEM STECKER AUSGESTATTET. DURING SEINEN GEERDETEN DRITTEN KONTAKTSTIFT PASST DER STECKER NUR IN ENTSPRECHENDE STECKDOSEN. DIES IST EINE SICHERHEITSVORKEHRUNG. FALLS DER STECKER NICT IN IHRE NETZSTECKDOSEN PASST, SIND DIESE VERALTET UND MÜSSEN VON EINEM ELEKTRIKER AUSGEWECHSELT WERDEN. VERSUCHEN SIE NICT, DEN SCHUTZKONTAKT MISSBRAUCHLICH ZU UMGEHEN.

Die nachstehenden Symbole befinden sich auf am Gerät angebrachten Aufklebern. Sie machen den Benutzer und das Wartungspersonal auf mögliche Gefahren aufmerksam.

WARNING

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die zu Personenverletzungen oder Sachscha den führen kann.

VORSICHT

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die schwere Personenverletzungen verursachen oder Leben kosten kann.

WARNING: STEllen SIE KEINE GEGENSTände MIT OFFENEN FLAMMEN,Wie Z.B. BRENNENDE KERZEN,AUF DAS GERÄT.

DIESKONNTENUMKIPPENUNDDASGERATINBRANDSETZEN.

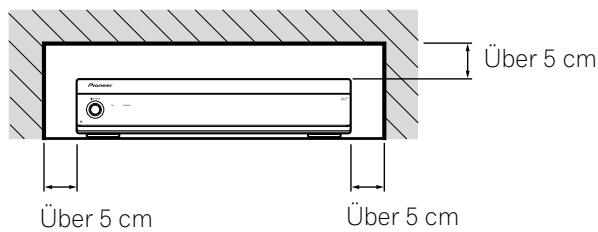

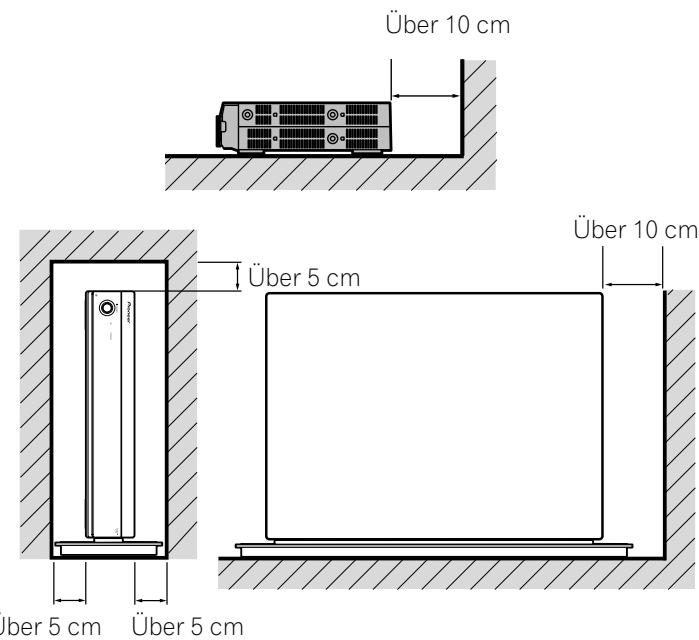

BELÜFTUNG: ACHTEN SIE BEI DER INSTALLATION AUF AUSREICHENDEN FREIRAUM UM DAS GERÄT, DAMIT WärME GUT ABGELEITET WERDEN KANN. BEZÜGLICH MINIMALER PLATZANFORDERUNGEN SIEHE SEITE 15.

WARNING: DAS GEHÄUSE WEIST SCHLITZE UND ÖFFNUNGEN AUF, DIE DER BELÜFTUNG DIEN. IM INTERESSE ZUVERLÄSSIGEN BETRIEBS UND ZUM SCHUTZ VOR ÜBERHITZUNG UND BRANDGEFAHR DÜRFEN DIESE ÖFFNUNGEN AUF KEINEN FALL MIT OBJEKTHEN WIE ZEITUNGEN, TISCHTÜCHERN, VORHÄNGEN USW. BLOCKIERT ODER ABGEDECKT WERDEN. DAS GERÄT DARF AUCH NICT AUF DICKEN TEPPICEN, BETTEN, SOFAS ODER FLAUSCHIGEN WEICHEN DECKEN USW. AUFGESTELLT WERDEN.

Vielen Dank, dass Sie sich für diesen Pioneer-Produkt entschieden haben.

Lesen Sie diese Bedienungsanleitungitte aufmerksam durch, sodassie mit der richtigen Bedienungsweise Ihres Modells vertraut werden. Nachdem Sie die Bedienungsanleitung gelesen haben, sollenn Sie sie an einer sicheren Stelle griffbereit aufbewahren.

In manchen Ländern oder Verkaufsgebieten weichen die Ausführungen von Netzstecker oder Netzsteckdose unter Umständen von den in den Abbildungen gezeugten ab. Die Anschluss- und Bedienungsverfahren des Gerätes sind jedoch gleich.

01 Wichtige Grundregeln

02 Wichtige Sicherheitshinweise

03 Bei der Handhabung zu beachten

04 Mitgeliefertes Zubehör

05 Teilebezeichnungen

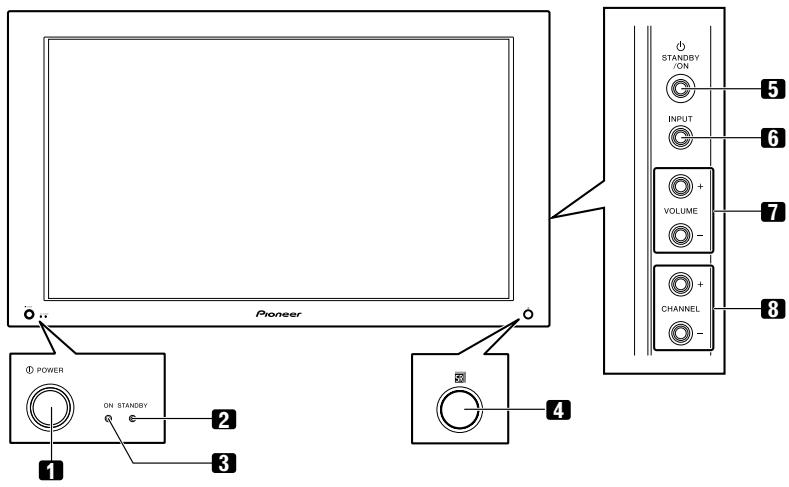

Plasma Display 12

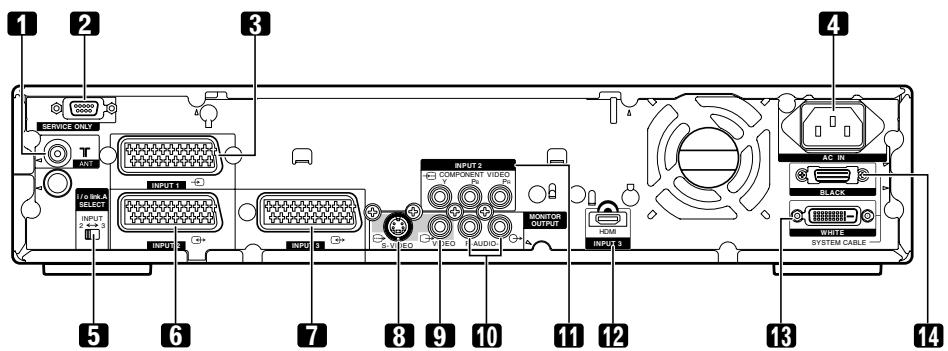

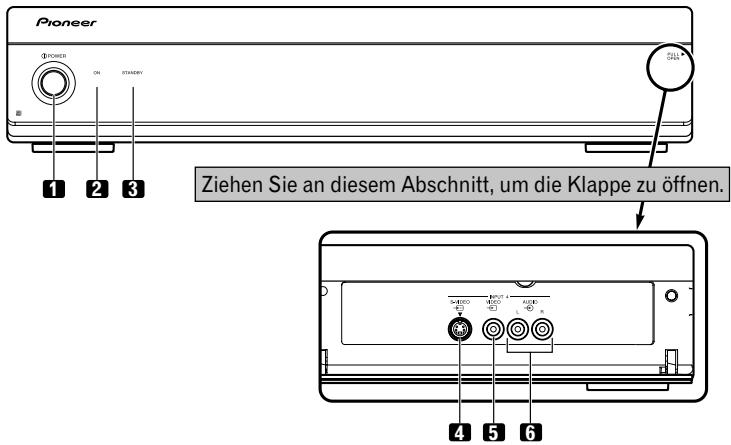

Media-Receiver 13

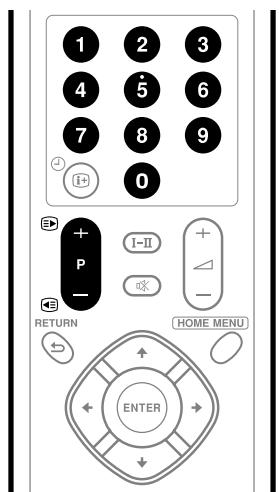

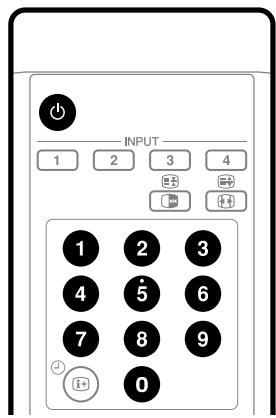

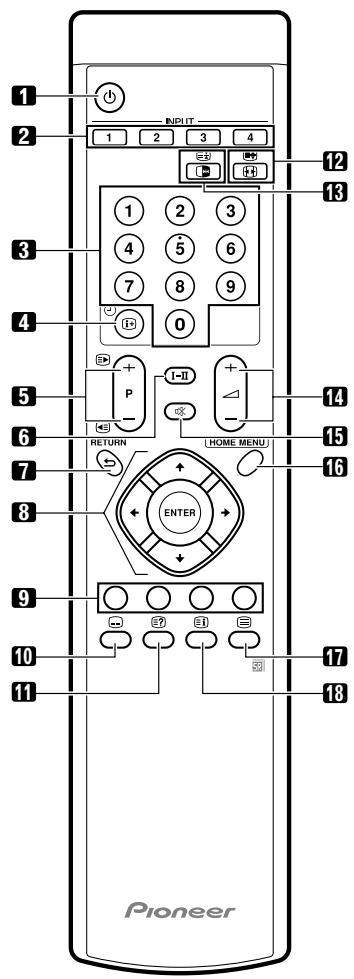

Fernbedienung 14

06 Vorbereitungen

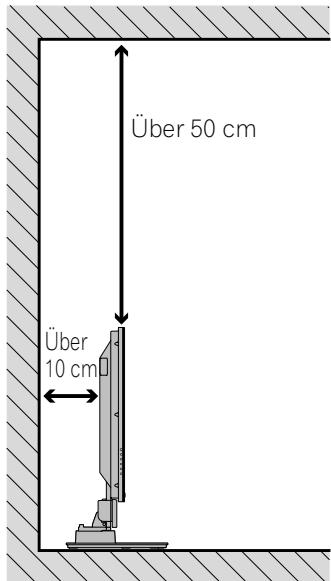

Installieren des Plasma Displays 15

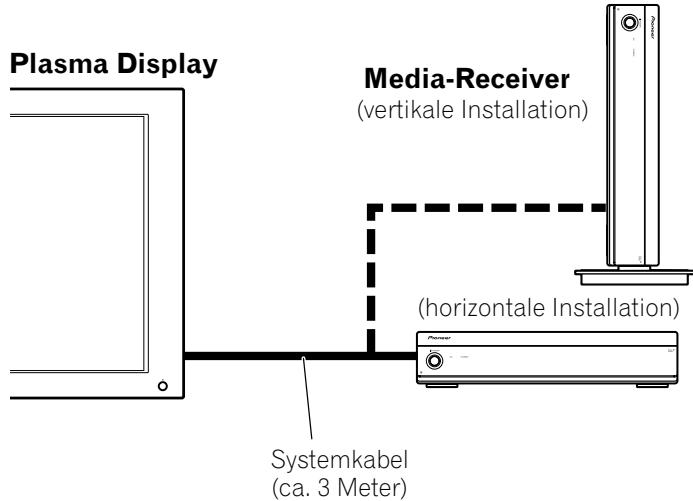

Installieren des Media-Receivers 15

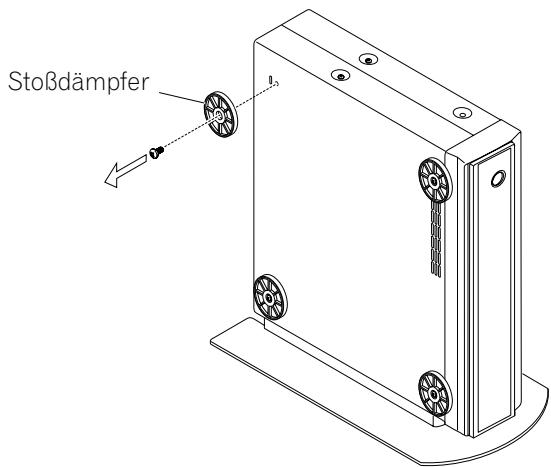

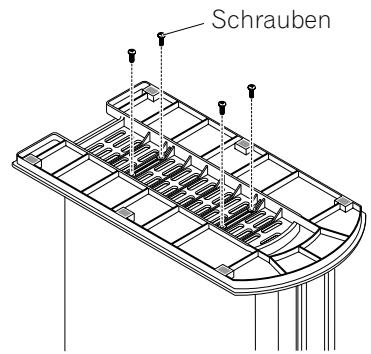

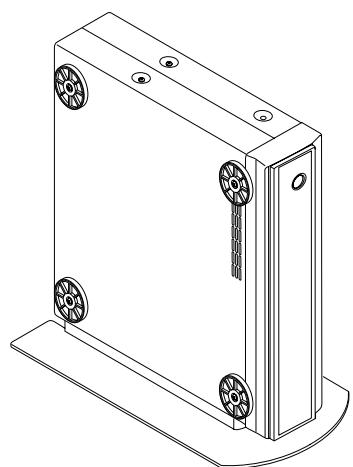

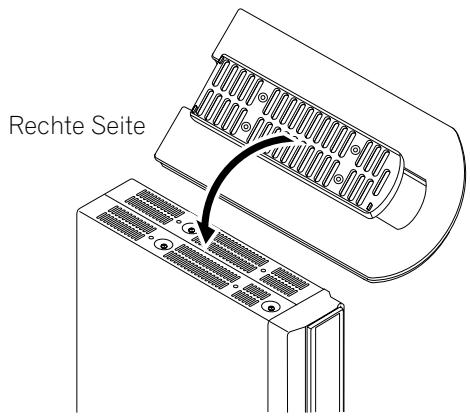

Vertikale Installation des Media-Receivers 16

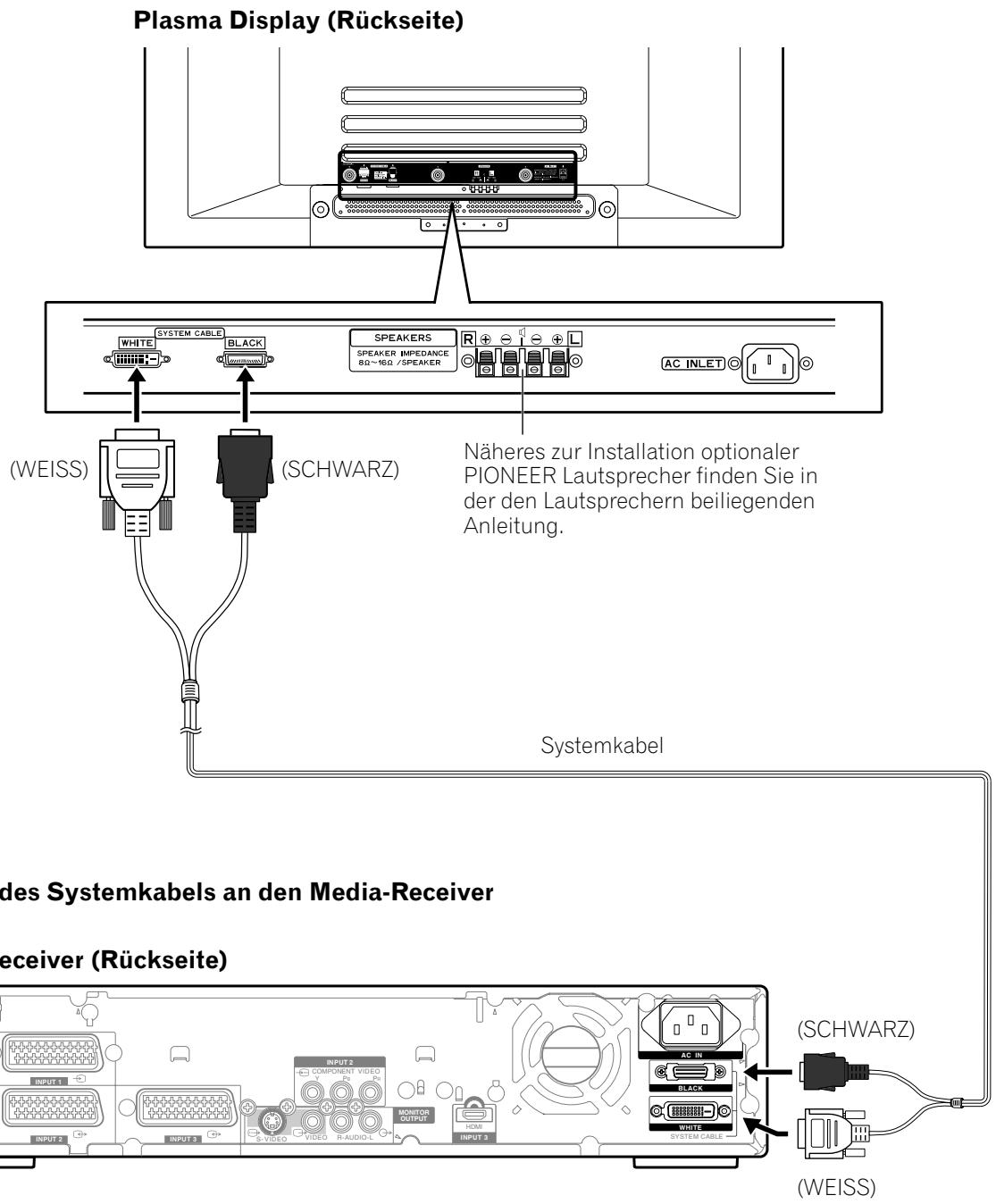

Aufbau des Systems 17

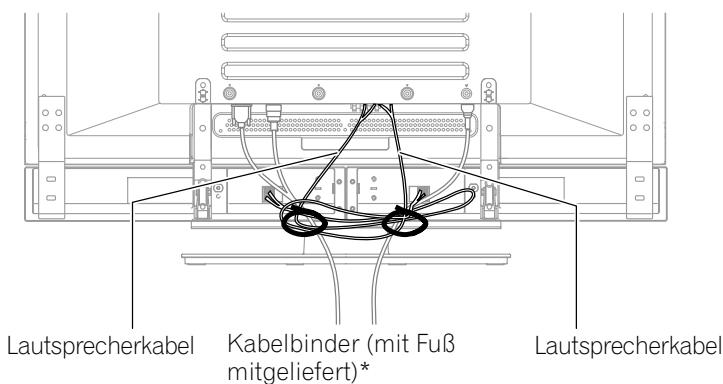

Verlegend von Kabeln 18
Vorbereiten der Fernbedienung 19
Einlagen der Batterien 19
VorsichtsmaBregeln zu Batterien 19

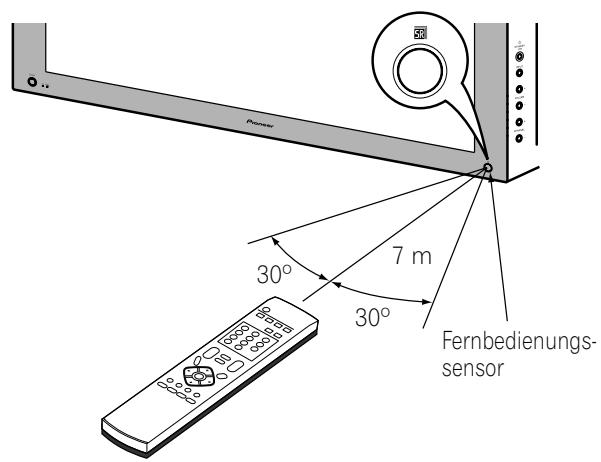

Wirkungsbereich der Fernbedienung 19
Beim Umgang mit der Fernbedienung zu beachten ... 19
Basisanschlüsse 20

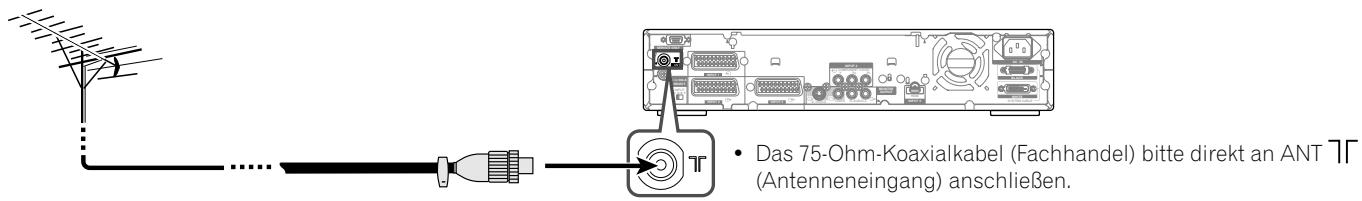

Anschließlich einer Antenne 20

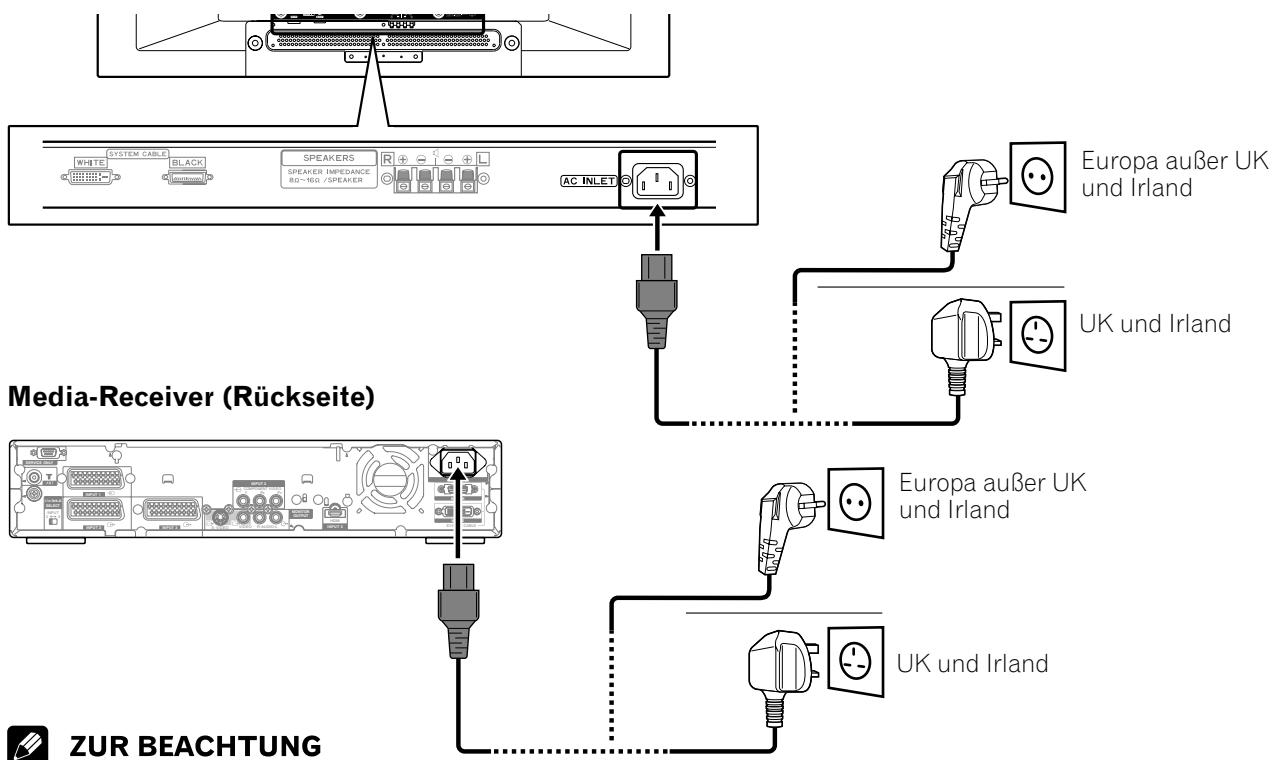

Anschließlich des Netzkabels 20

07 Fernsehempfang

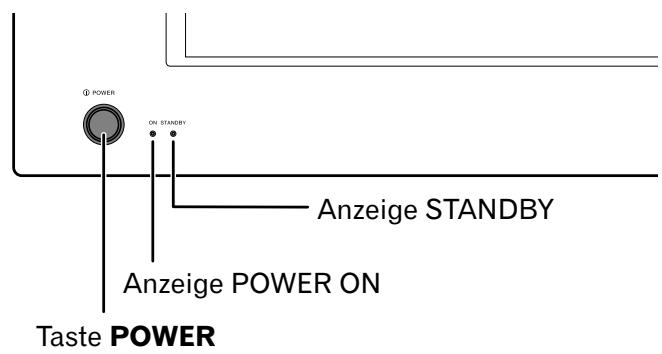

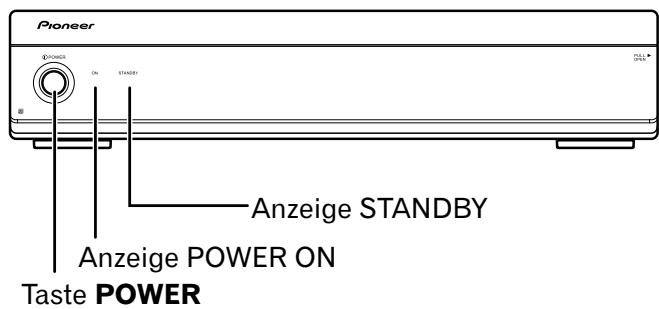

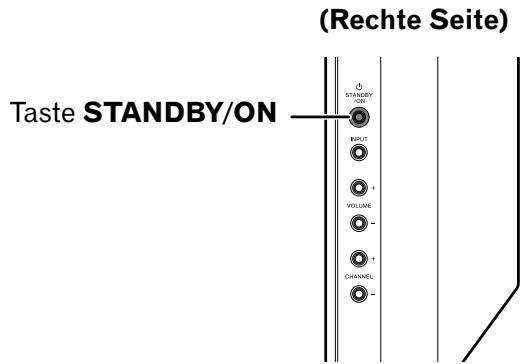

Einschalten 21
Ausschalten 21

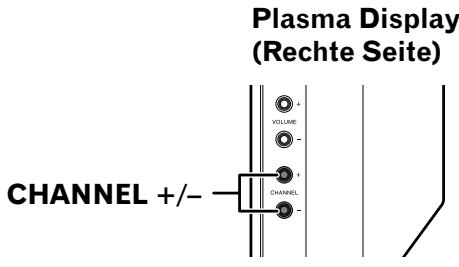

Kanalwechsel 22

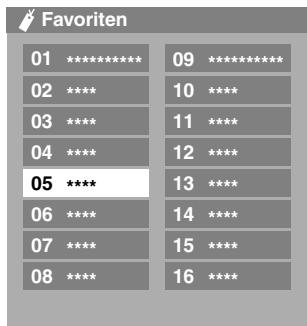

Einstellen analoger Kanäle als Favoriten 23

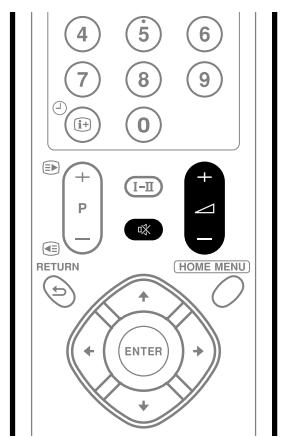

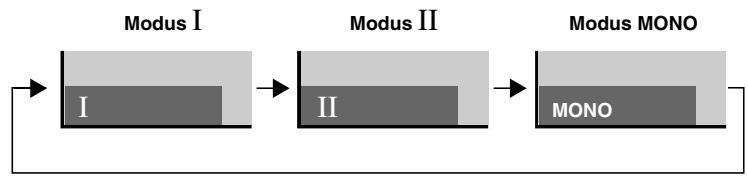

Lautstärke- und Toneinstellungen 23

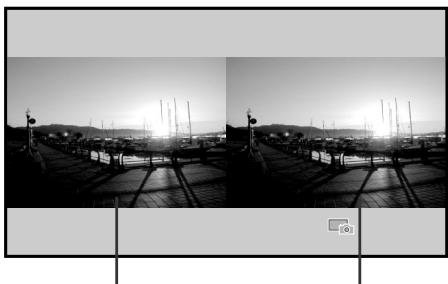

Standbild 25

08 Menu-Steuerung

Menu-Übersicht 26

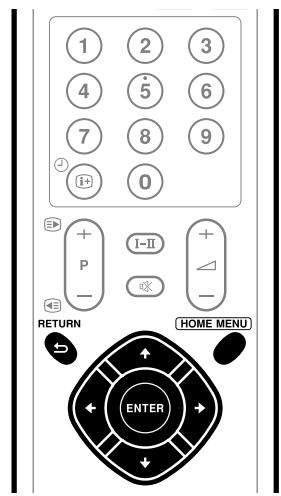

Menu-Bedienung 26

09 Grundeinstellungen

Automatisches Programmieren von Fernsehkanänen ..... 27

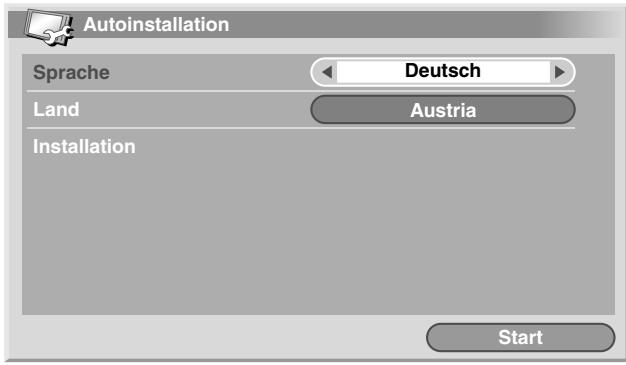

Verwendung der Autoinstallation 27
Manuelles Einrichten von analogen TV-Kanälen 27

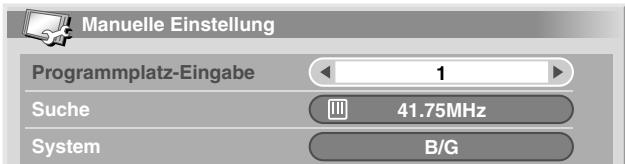

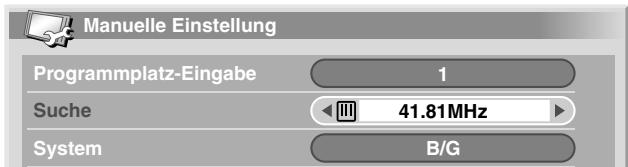

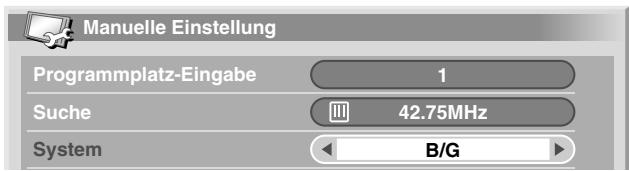

Manuelle Einstellung 27

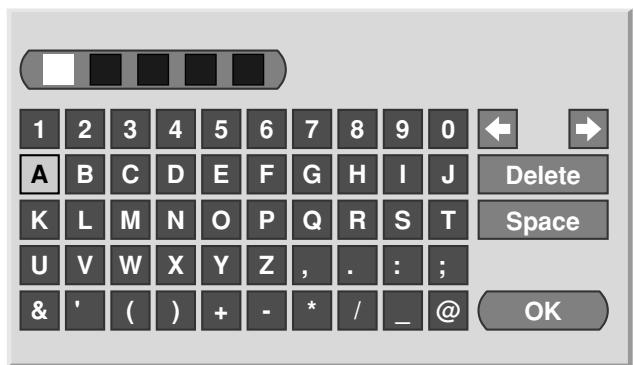

Eingeben von Fernsehkanalnamen 28

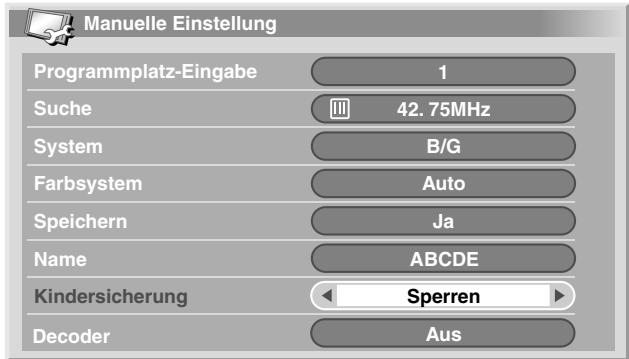

Einstellen der Kindersicherung 29

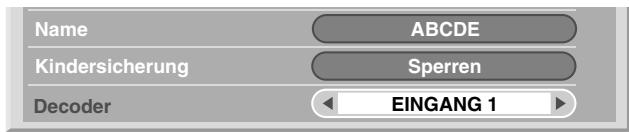

Wahlen des Decodereingangs 29

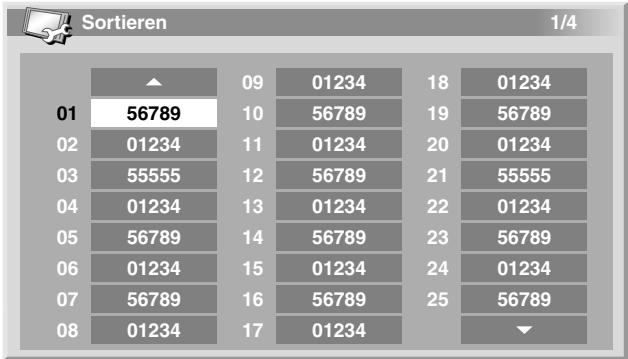

Sortieren programmierter Fernsehkanäle 29

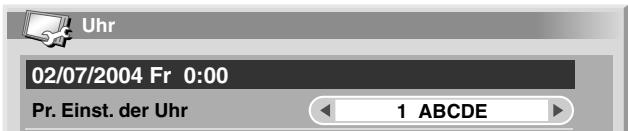

Einstellen der Uhr 29

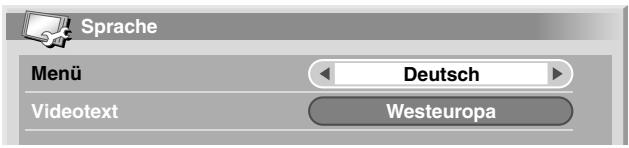

Einstellen der Sprache 30

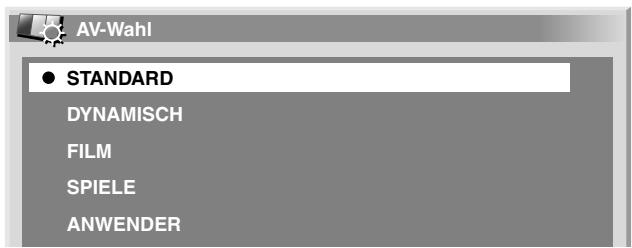

AV-Wahl 30

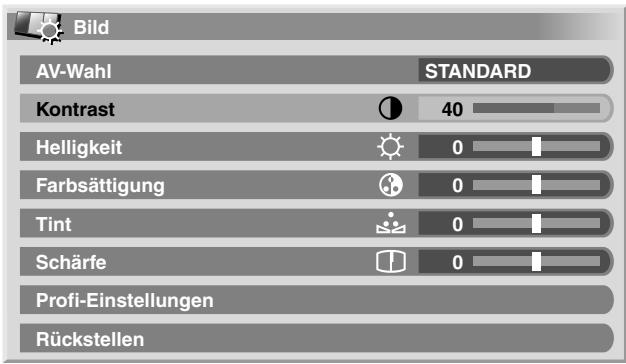

Bildeinstellungen 31
Profi-Einstellungen 31

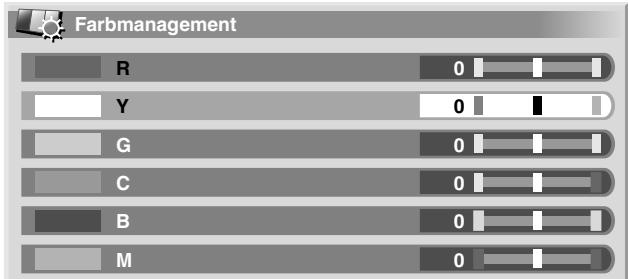

Farbmanagement 32

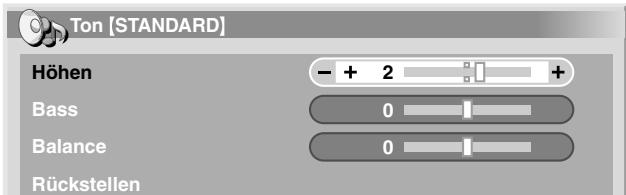

Toneinstellungen 33

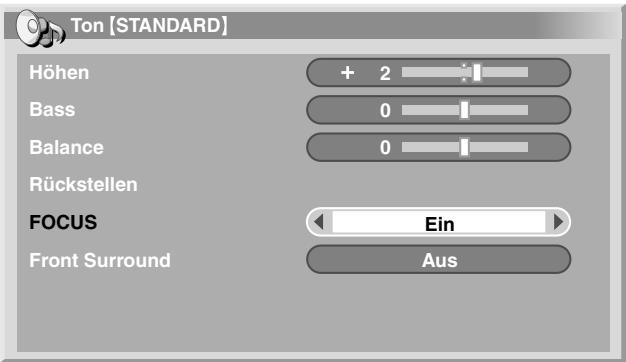

FOCUS 33
Front Surround 33
Energiesparmodi 34

10 Praktische Einstellmöglichkeiten

Bildlage 35

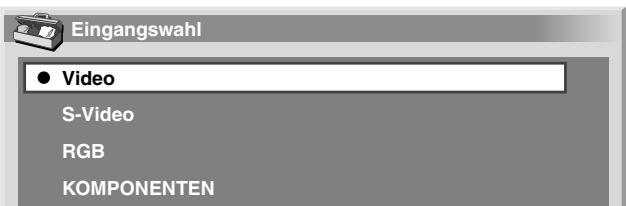

Wahlen eines Eingangssignaltypes 35

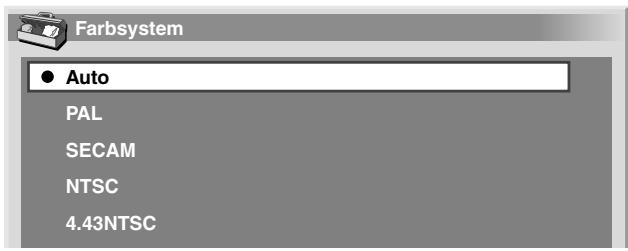

Einstellen des Farbsystems 35

Wahlen einer Bildschirmgrobe 36

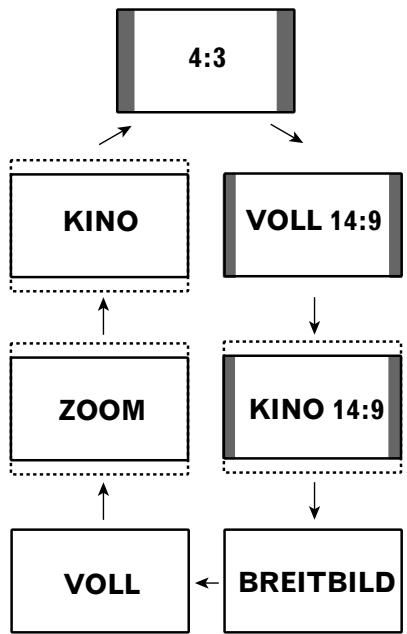

Manuelle Wahl 36

Automatische Wahl 36

Wide Screen Signalisierung (WSS) 36

Einstellen des Bildseitenverhältnisses 37

Ändern der Helligkeit an beiden Bildschirmseiten

(Seitenmaske) 37

Timer 37

Verwendung eines Passwords 37

Eingeben eines Passwords 37

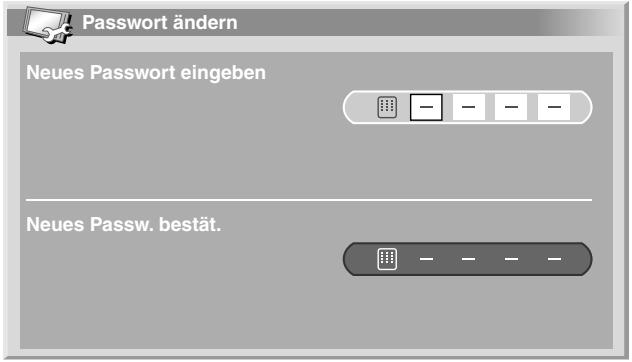

Ändern des Passwords 38

Rückstellen des Passwords 38

Deaktivieren des Passwords 38

11 Einsatz externer Geräte

Wiedergabe von einem Decoder 39

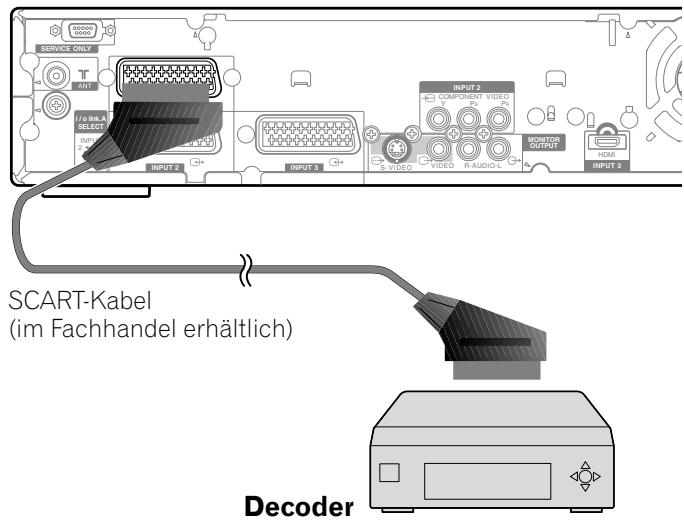

Anschreiben eines Decoders 39

Anzeigen eines Decoder-Bilds 39

Wiedergabe von einem Videorecorder 39

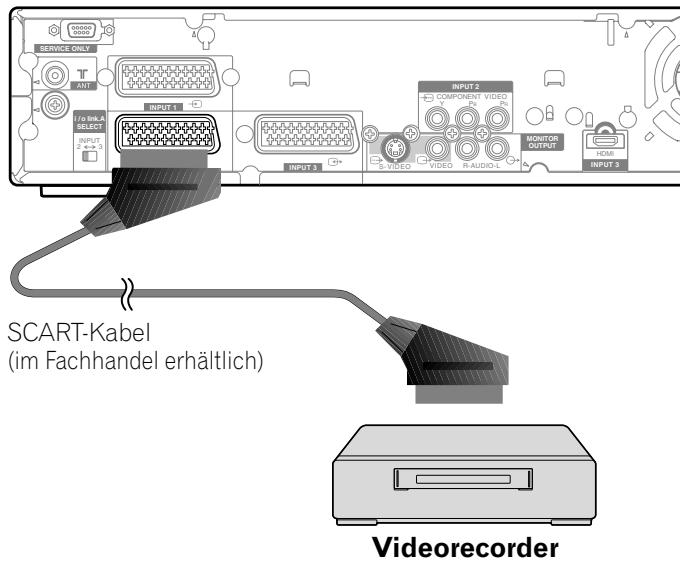

Anschließlich eines Videorecorders 39

Anzeigen eines Videorecorderbilds 39

Verwendung des HDMI-Eingangs 40

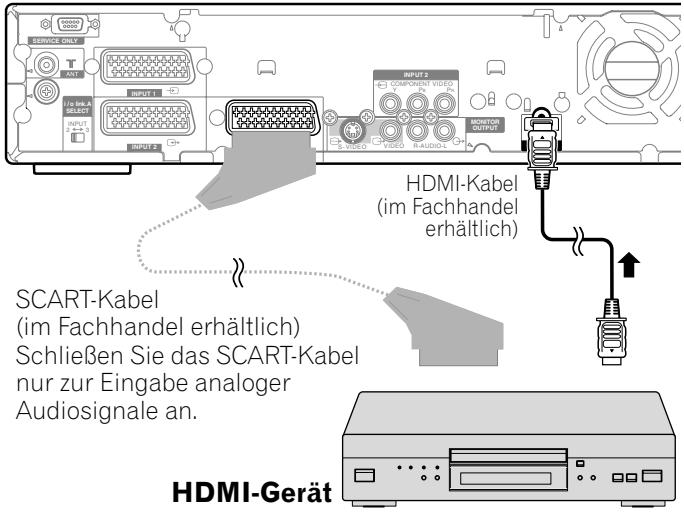

Anschließlich von HDMI-Ausrüstung 40

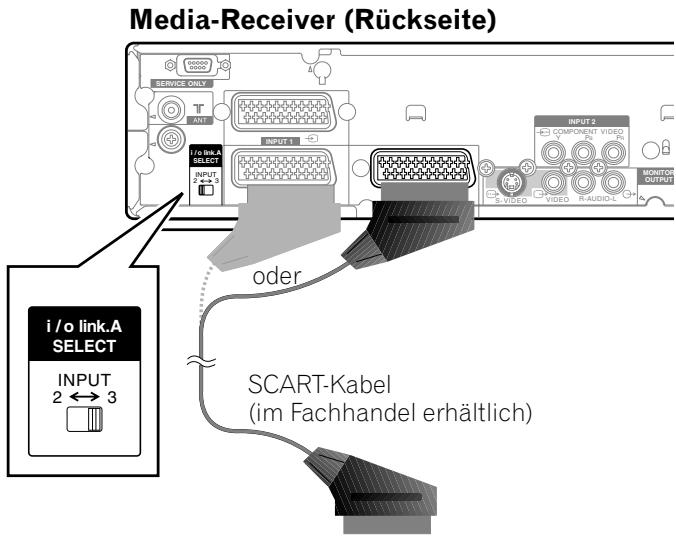

Gebrauch von i/o Link.A 41

Anzeigen eines DVD-Bilds 41

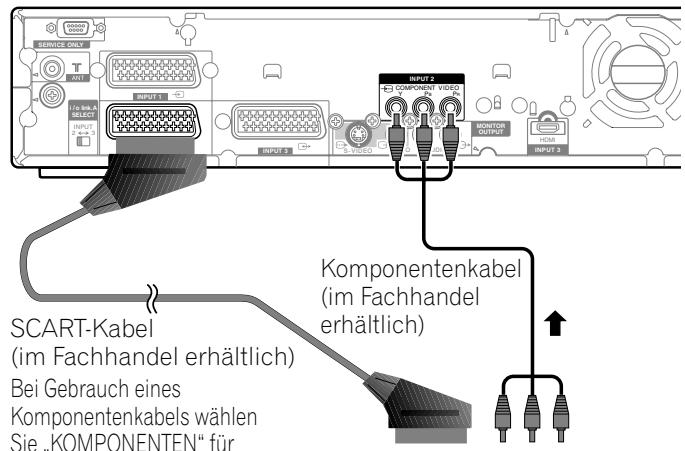

Anschließlich eines DVD-Spielers 41

Anzeigen eines DVD-Bilds 41

Wiedergabe von Spielekonsole oder Camcorder 42

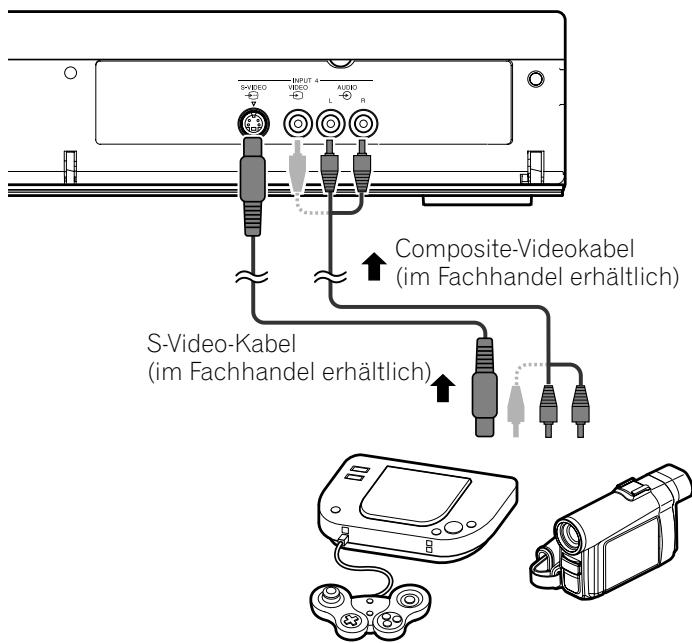

Anschließlich einer Spielkonsole oder eines

Camcorders 42

Wiedergeben des Spielekonsolen- oder

Camcorderbills 42

Wiedergabe über angeschlossene Audio-Geräte 42

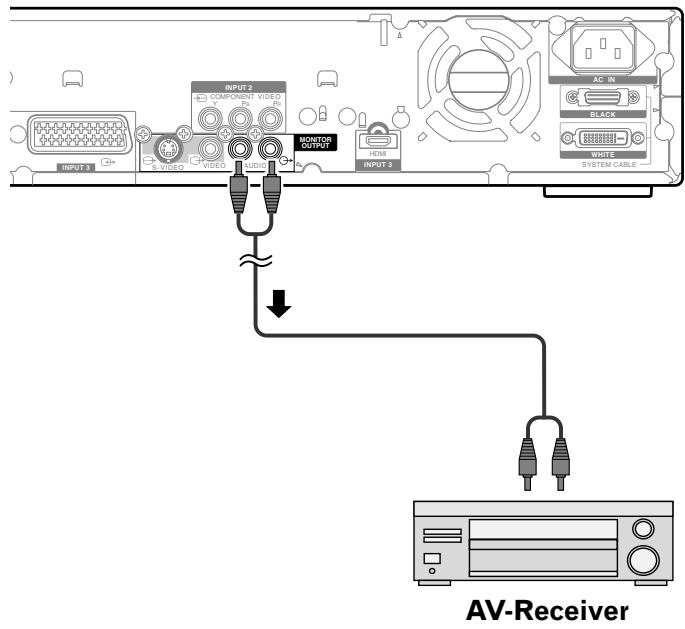

Anschlieben von Audio-Geräten 42

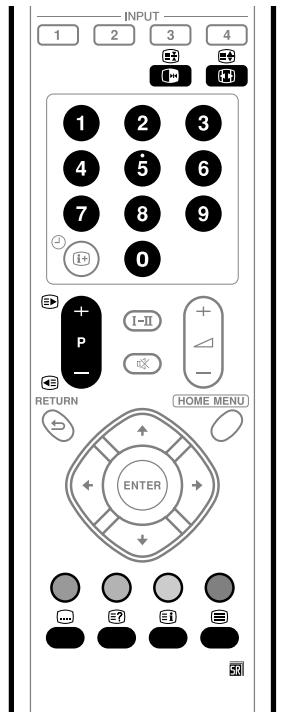

12 Videotext-Funktionen

Grundlegender Videotext-Betrieb 43

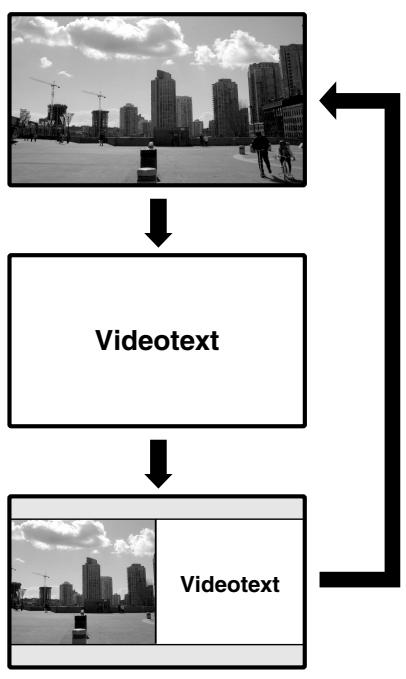

Ein- und Ausschalten von Videotext 43

Wahlen und Steuern von Videotextseiten 43

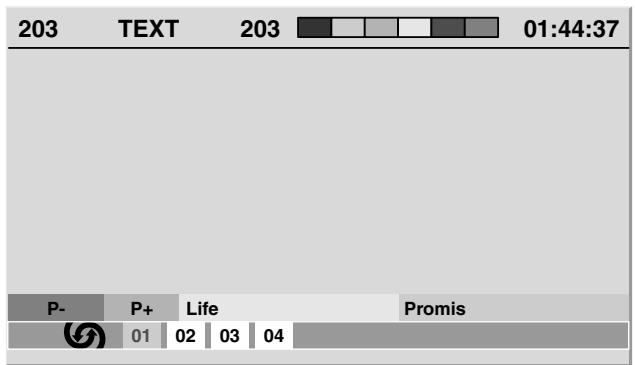

Anzeigen von Unterheiten 44

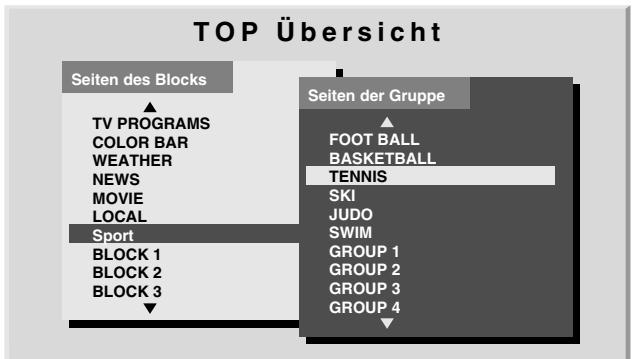

Anzeigen der TOP-Ubersicht 44

Anzeigen von Untertitelseiten 44

13 Anhang

Fehlerdiagnose 45

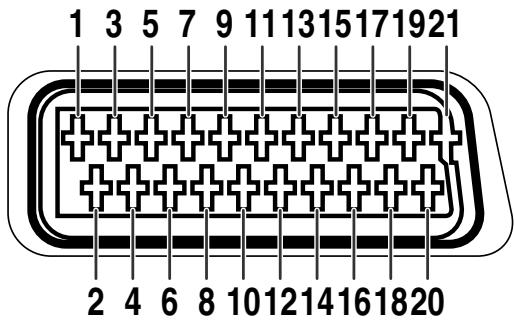

SCART-Anschlussbelegung 46

Technische Daten 47

Damit Sie das Plasma Display-System Pioneer PureVision PDP-435FDE auch vollGENieBen konnen, sollten Sie zunachst diese Informationen aufmerksam lessen.

Das Pioneer PureVision PDP-435FDE ist ein hochwertiges Plasma Display, das sich durch eine lange Lebensdauer und hohe Qualität auszechnet. Die außergewöhnlich hohe Bildqualität theses Pioneer Plasma Display-Systems beruht auf Design und Konstruktion nach neuesten Erkenntnissen sowie fortschnittlichster Prazisionstechnik.

Über seine Lebensspanne nimmt die Leuchtdichte des Pioneer Plasma Display-Systems PDP-435FDE allmählich ab, wie dies auch bei allen Bildschirmen auf Phosphorbasis (z.B. bei herkömmlichen Fernsehern mit Bildrohre) der Fall ist. Damit Sie möglichst lange eine ansprechende helle Bildwiedergabe genießen konnen, sollen den Sie die nachstehenden Grundregeln aufmerksamlesen und einhalten:

Grundregeln zur Benutzung

Alle Bildschirme auf Phosphorbasis (einschließlich Fernseher mit herkömmlicher Bildrohre) können durch langere Wiedergabe eines unbewegten Bilds negativ beeinflusst werden. Dies gilt auch für Plasma Displays. Durch eine Reihe grundlegender Vorsichtsmaßnahmen konnen Nachbilder und bleibende Auswirkungen auf den Bildschirm vermieden werden. Bei Einhaltung der nachstehenden Empfehlungen liefert das Plasma Display zufrieden stellende Ergebnisse auf lange Sichte:

• Vermeiden Sie früige Wiedergabe des gleichen Bildes oder von bewegten Bildern mit staatlichen Bereichen (z.B. feste Einblendungen im Bild oder Videospiele mit unbewegten Zonen).
• Geben Sie Videotext nicht über lange Zeit wieder.
• Vermeiden Sie lange Wiedergabe der On-Screen-Einblendungen von einem Decoder, DVD-Spieler, Videorecorder oder anderen Geräten.
• Lassen Sie das Bild nicht länger Zeit ununterbrochen auf Standbild oder Pause gescheltet, wenn Sie die Standbildfungtion eines Fernsehers, Videorecorders, DVD-Spielers oder anderen Gerätes verwenden.
• Bilder mit nebeneinander liegenden sehr hellen und sehr dunklen Zonen sollenn nicht über längerere Zeit wiederergegeben werden.
• Bei Wiedergabe von einer Spielekonsole wird dringend empfohlen, unter „AV-Wahl" die Einstellung „SPIELE" zu verwenden. Sie sollen die Verwendung aber auf jeweils hochstens 2 Stunden begrenzen.
• Nach der Wiedergabe von einer Sielekonsole oder eines Standbilds empfeht es sich, in Bildschirm-Einstellung „BREITBILD" oder „VOLL" über mindestens die dreifache Dauer der vorherigen Standbildwiedergabe ein normales bewegtes Bild wiederzugeben.
• Schalten Sie das Display nach Benutzung des Plasma Display-Systems stets auf den „Bereitschafts"-Modus (Standby).

Grundregeln zur Aufstellung

Das Pioneer PureVision Plasma Display-System PDP-435FDE zeitnet sich durch eine sehr flache Bauweise aus. Aus Sicherheitsgründen sollen den bei der Montage oder Aufstellung geeignete Maßnahmen getroffen werden, um ein Umkippen bei Vibrationen oder unbeabsichtigter Berührung zu verhindern.

Zum Aufstellen des Produkts sollena ausschließlich die von PIONEER hierfür konstruierten Teile und Zubehörteile verwendet werden. Wenn andere Teile als der Fuß oder die Halterung von PIONEER verwendet werden, kann dies Instabilität und eventuell auch Verletzungen zur Folge haben Wenn Sie eine individuelle Installation wünschen, wenden Sie sichitte an ihren Handler. Im Interesse einer sachgemäßen Aufstellung sind die entsprechenden Arbeiten von qualifiziertem Fachpersonal auszuführen. PIONEER übernimmt keine Gewähr fur etwaige Unfälle oder Schäden, die auf die Verwendung von Teilen oder Zubehörteilen zusammen zuckzuführen sind, die von anderen Herstellern stammen.

Zur Vermeidung von Störungen und Überhitzung)dürfen die Belüftungsöffnungen an der Hauptinheit bei der Aufstellung nicht blockiert werden, damit einwandfrei Wärmeabfuhr gewährleistet ist:

• Halten Sie einen gewissen Abstand zu anderen Geräten oder Wänden usw. ein. Bezüglich des um das Geräterforderlichen minimalen Freiraums siehe Seite 15.
• Stellen Sie das Gerät nicht an beengten Plätzen mit schlechter Belüftung auf.
• Decken Sie es nicht mit einem Tuch oder Ähnlichem ab.
• Befreien Sie die beiden und rückseitigen Belüftungsöffnungen mit einem Staubsauger, der auf die niedrigste Saugstärke einzustellen ist, von Staubansammlungen.
• Stellen Sie das Produkt nicht auf einen Teppich oder eine Decke.
• Belassen Sie das Produkt nicht in gekipptem Zustand, außer bei vertikaler Installation des Media-Receivers.
• Drehen Sie das Produkt nicht um.

Wenn das Gerät bei nicht ausreichender Belüftung betrieben wird, kann seine Innentemperatur übermäßig ansteigen, was zu Störungen führen kann. Wenn die Umgebungs- oder Innentemperatur eine bestimmte Schwelle überschreitet, schaltet sich das Display automatisch aus, damit die elektronischen Bauteile abkühlen und gefährliche Situationen vermieden werden.

Nicht vorhersehbare Störungen können verursacht werden durch: Aufstellung an einem ungeeigneten Ort, unsachgemäße Montage, Installierung, Befestigung oder Bedienung des Produkts bzw. am Produkt vorgenommene Modifikationen. PIONEER kann jedoch für derartige Störungen oder darauf entstandene Unfälle nicht zur Verantwortung gezogen werden.

ZUR BEACHTUNG

Effekte und Eigenschaften, die für Matrix-Displays auf Phosphorbasis typisch sind, wie z.B. permanente Nachbilder auf dem Phosphor des Flachbildschirms oder das Vorhandsein einer gingen Anzahl inaktiver Lichtzellen auf dem Bildschirm, fallen nicht unter den örtlichen Garantieumfang.

VORSICHT

Einbrenner und Nachbilder

• Wenn desselbe Bild, zum Beispiel ein Standbild, über langere Zeit angezeigt wird, konnen Nachbilder entstehen. Dies kann in den folgenden beiden Fällen auftreten.

1. Nachbild wegen elektrischer Restladung

Wenn Bildmuster mit sehr hoher Spitzenluminanz länger als 1 Minute angezeigt werden, können Nachbilder wegen elektrischer Restladung verursacht werden. Die Nachbilder losen sich auf, wenn bewegte Bilder wiederergegeben werden. Die Zeitdauer bis zur Auflösung der Nachbilder hängt von der Luminanz der ehemaligen Standbildner und deren Anzeigedauer ab.

2. Nachbild durch Einbrennen

Meiden Sie Wiedergabe desselben Bilds über eine langere Zeit. Wenn dasselbe Bild fortwährend mehrere Stunden lang, oder für kürzere Zeit, jedoch über mehrere Tage hinweg angezeigt wird, kann es am Plasma Display einbrennen und ein permanentes Nachbild hinterlassen. Derartige Nachbilder fallen bzw nicht so stark auf, wenn bewegte Bilder wiedergegeben werden, sie losen sich jedoch nicht mehr vollständig auf.

• Die Energiesparfunktion kann auch zur Vorbeugung gegen Einbrenner eingesetzt werden (siehe Seite 34).

Elektrizität erhält viele nützliche Aufgaben, kann aber auch Personenverletzungen und Sachschäden verursachen, wenn sie unsachgemäß gehandhabt wird. Dieses Produkt wurde mit Sicherheit als oberster Priorität konstruiert und hergestellt. Dennoch besteht bei unsachgemäßer Handhabung u.U. Stromschlag- und Brandgefahr. Um mögliche Gefahren abzuwenden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produktsitte die nachstehenden Anleitungen. Lesen Sie im Interesse sicheren Betriebs und einer langen Produktlebensdauer zunachst die nachstehenden Hinweise sorgfältig durch.

1. Anweisungen lessen—Bedieren Sie das Produkt erst, nach dem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.
2. Handbuch gut aufbewahren—Sie sollen den diese Anleitung mit den Sicherheits- und Bedienungshinweisen so aufbewahren, dass Sie im Bedarfsfall jederzeit darauf zurückgreifen können.
3. Warnungen beachten—Alle Warnungen auf dem Gerät und in der Anleitung sind streng zu beachten.
4. Anweisungen befolgen—Alle Anweisungen zur Bedienung müssen eingehalten werden.
5. Reinigung—Ziehen Sie vor dem Reinigen den Netzstecker. Reinigen Sie das Gerät mit einem angefeuchteten Tuch. Verwenden Sie keine flüssigen Reiniger oder Aerosol-Sprays.
6. Zusatzgeräte/Zubehör—Verwenden Sie ausschließlich vom Hersteller empfohlenes Zubehör etc. Bei Verwendung anderer Zusatzgeräte/Zubehörteile besteht eventuell Unfallgefahr.
7. Wasser und Feuchtigkeit—Benutzen Sie das Gerät nicht in der Höhe von Wasser, wie z.B. geben einer Badewanne, einem Waschbecken, einer Spüle oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.
8. Sicherer Stand—Stellen Sie das Produkt nicht auf instabilen Wagen, Gestellen, Stativen oder Tischen usw. auf. Bei instabiler Aufstellung kann das Gerät umkippen, wodurch ernsthafte Personenverletzungen sowie Geräteschäden verursacht werden können. Verwendten Sie nur vom Hersteller empfohlene oder mitgelieferte Wagen, Gestelle, Stative, Halterungen oder Tische. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwendten Sie ausschließlich vom Hersteller empfohlene Befestigungsteile.
9. Beim Transportieren auf einem Wagen ist äußerte Vorsicht angebracht. Bei plötzlichem Halten, übermöger Kraftanwendung und auf unebenem Boden kann das Gerät vom Wagen kippen.

1. Belüftung—Das Gehäuse weist Belüftungsöffnungen wie Schlitze usw. auf. Diese Öffnungen dürfen nicht abgedeckt oder blockiert werden, da ungenügende Belüftung einen Wärmestau und/oder eine Verkürzung der Produktlebensdauer verursachen kann. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlagen auf, die die Belüftungsöffnungen blockieren können. Das Gerät ist nicht für Einbau bestimmt. Es darf aber nicht an beengten Plätzen wie in Bücherschränken oder Regalen aufgestellt werden, solange keine ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.
2. Spannungsversorgung—Die verwendete Spanningsversorgung muss den Angaben auf dem Typenschild entsprechen.itte erkundigen Sie sich bei Ihr hem Händler oder beim E-Werk, wenn Sie nicht sichere sind, ob Ihr Haushaltsnetz fur das Produkt geeignet ist.

3. Netzkabel-Schutz—Die Netzkabel sind so zu verlagen, dass sie vor Tritten geschützt sind und keine schweren Gegenstände darauf abgestellt werden. Kontrollieren Sie die Kabel insbesondere an den Steckern und am Produkt.

4. Das Plasma Display enthalt Glasteile. Es kann brechen, wenn es fallen gelassen oder Druck darauf ausgeübt wird. Im Falle des Falles ist Vorsicht geboten, um sich nicht an Scherben oder Splittern zu verletzen.

5. Überlastung—Netzsteckdosen und Verlängerungskabel)dürfen nicht überlastet werden. Bei Überlastung besteht Brand- und Stromschlaggefahr.
6. Eindringen von Objekten und Flüssigkeiten—Es)dürfen auf keine Fall irgendwelche Objekte durch die Gehäuseöffnungen in das Produkt geschoben werden. Im Produkt liegen hohe Spannungen vor. Durch Einschieben von Objekten besteht Stromschlaggefahr und/oder die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus dem selbst Grunde dürfen auch keine Flüssigkeiten auf das Produkt verschüttet werden.
7. Wartung—Versuchen Sie nicht, das Produkt selbst zu warten. Durch Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefährdungen aus. Lassen Sie jegliche Wartung von qualifiziertem Service-Personal ausführten.
8. Reparaturen—In den folgenden Situationenziehen Sie sofort den Netzstecker und setzen Sie das Produkt von qualifiziertem Service-Personal reparieren.

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn Flüssigkeit auf das Produkt verschüttet wurde oder Fremdkörper eingedrungen sind.
c. Wenn das Produkt Regen oder Wasser ausgesetzt war.
d. Wenn das Produkt nicht wie in der Bedienungsanleitung beschreibenben Funktioniert. Nehmen Sie nur die in der Bedienungsanleitung beschrieben Einstellungen vor. Unsachgemäß, nicht dokumentierte Einstellungen können Schäden verursachen und machen möglich umfangreiche Einstellarheiten durch einen qualifizierten Service-Techniker erforderlich.
e. Wenn das Produkt fallen gelassen oder beschädigt wurde.
f. Wenn das Produkt einen anormalen Zustand anzeigt. Jede anormale Erscheinung bedeutet, dass Kundendienst erforderlich ist.

1. Ersatzteile—Wenn Ersatzteile benötigt werden, stellen Sieitte)sicher,dass der Service-Techniker nur die vomHersteller bezeichneten Teile oder Teile mit gleichenEigenschaften und gleichem Leistungsvermögen wie dieOriginalteile verwendet. Bei Verwendung unzulässigerTeile bestehen Brand-, Stromschlag- und/oder andereGefahren.
2. Sicherheitsprüfung—Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfrei den Betriebszustand ist.
3. Wand- und Deckenmontage—Bei Wand- oder Deckenmontage ist sicherzustellen, dass diese nach der vom Hersteller empfohlenen Methode durchgeführt wird.
4. Wärmequellen—Stellen Sie das Produkt nicht in der Nähve von Heizkörpersn, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verständern) auf, die Hitze abstrahlen.
5. Der Bildschirm des Plasma Displays damit keinen starken Erschütterungen oder Stößen ausgesetzt werden. Er kann sonst brechen, wodurch ein Brand oder Personenverletzungen verursacht werden können.
6. Setzen Sie das Plasma Display nicht länger Zeit direkter Sonnenbestrahlung aus. Die optischen Eigenschaften des vorderen Schutzpanelsändern sich sonst, wodurch Verfährungen und Verzerrungen verursacht werden.
7. Das Plasma Display wiegt beim Modell PDP-435PE ungefahr 26,8 kg. Da das Produkt nur eine geringe Tiefe aufweist und instabil ist, sollen den Sie zum Tragen mindestens einen Helfer bemühren und es an den Griffen halten.

Beim Installieren zu beachten

Beachten Sie beim Installieren jegdes Artikels, wie z.B. des optionalen Fußes,itte die folgenden Punkte.

Bei Gebrauch des optionalen Fußes, von Halterungen oder ähnlichen Gegenständen

• Lassen Sie die Installation von Ihr hem Handler durchführten.
• Achten Sie darauf, dass zur Installation die mitgelieferten Schrauben verwendet werden.
• Einzelheiten entnehmer Sieitte der dem optionalen Fuß (oder ahnlichem Antikel) beiliegenden Gebrauchsanweisung.

Bei Gebrauch anderer Vorrichtungen

• Setzen Sie sich mit Ihr hem Handler in Verbindung.

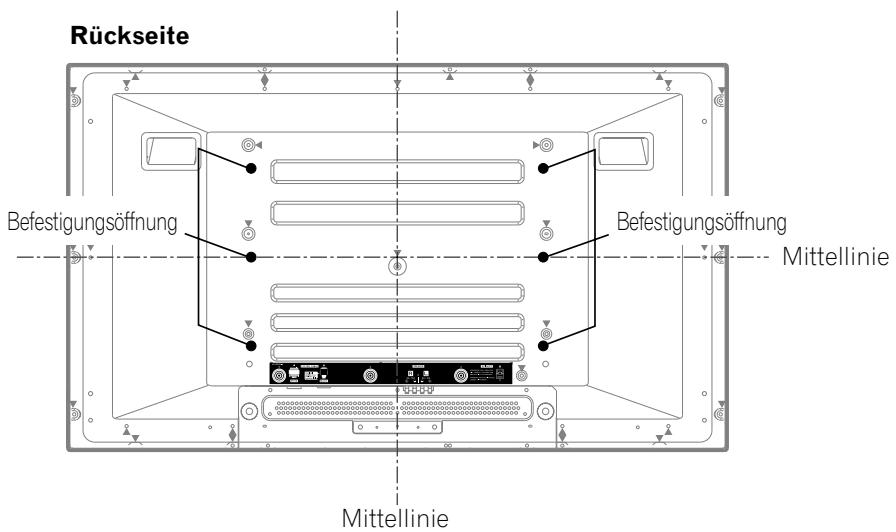

  Die folgenden sechs Befestigungsoffnungen konnen zur Installation verwendet werden:

VORSICHT

• Verwenden Sie unbedingt vier oder mehr Befestigungsoffnungen, die symmetrisch zur vertikalen und horizontalen Mittellinie liegen.

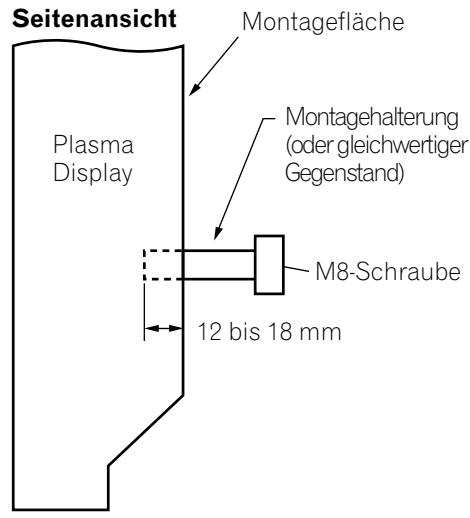

• Verwenden Sie M8-Schrauben, die von der Montagefläche des Plasma Displays 12 bis 18 mm tief gehen. Siehe obige Seitenansicht.
• Achten Sie darauf, die Belüftungsöffnung an der Rückseite des Plasma Displays nicht zu blockieren.
  Installieren Sie das Plasma Display unbedingt auf einer ebenen Unterlage, da es Glasteile enthalt.
• Andere als die oben angegebenen Schraubenöffnungen sind nur für bestimmte Produkte zu verwenden. Benutzen Sie sie auf keinen Fall zur Montage nicht eigens angegebener Produkte.
• Von einer Montage/Demontage des Plasma Displays am/vom Fuß mit angebrachten Laufsprechern ist abzusehen.

ZUR BEACHTUNG

• Es wird mit Nachdruck empfohlen, Original-PIONEER-Montagezubehör zu verwenden.
  PIONEER übernimmt keine Verantwortung fur Personenverletzungen und Produkteschäden, die sich auf den Gebrauch von anderen Befestigungsteilen als den optionalen PIONEER-Produkten zurückführten halten.

VORSICHT

PIONEER übernimmt keine Verantwortung für jederwede Schäden aufgrund falschen Gebrauchs des Produkts durch den Eigentümer oder andere Personen, Funktionstörungen bei Gebrauch, andere Produktbezogene Probleme und Gebrauch des Produkts außer in Fällen, in denen die Firma haftpflichtig ist.

Plasma Display-Schutzfunktion

Wenn Standbilder (wie z.B. Fotos oder Computer-Bilder) länger Zeit am Bildschirm angezeigt bleiben, wird dieser etwas abgedunkelt. Hierfür ist die Plasma Display-Schutzfunktion verantwortlich, die die Helligkeit automatisch regelt, um den Bildschirm bei Standbildanzeige zu halten. Diese Erscheinung stellt also keine Funktionstörung dar. Der Bildschirm wird abgedunkelt, wenn eine etwa drei Minuten lang fortwahrende Standbildanzeige erkannt wird.

Infrarotstrahlen

Aufgrund seiner Bauweise gibt das Plasma Display Infrarotstrahlen ab. Je nach Gebrauch des Plasma Displays können Fernbedienungen von in der Höhe befindlichen Geräten und drahtlose Kopfhörer, die mit Infrarotstrahlen arbeiten, gestört werden. In einem solchen Fall ändern Sie den Aufstellort, sodass entsprechende Sensoren nicht beeinträchtigt werden.

Funkstörungen

Obwohl这点es Produkt alle zuteffenden Normen erfüllt, kann es in begrenztem Maße Funktionstörungen verursachen. MW-Radios, PCs und Videorecorder, die sich in unmittelbarer Höhe这点es Produkte befinden, konnten gestört werden. In这点em Fall vergroßern Sie den Abstand zwischen这点em Produkt und betroffenen Geräten entsprechend.

Ventilatormotorgeräusche

Mit zunehmender Temperatur des Media-Receivers steigt auch die Drehzahl des Kuhlventilatormotors. Dies kann den Eindruck erwecken, dass der Ventilatormotor geräuschvoll lauft.

Haften Sie keine Gegenstände wie z.B. Etiketten oder Klebebänder am Produkt an.

• Hierdurch konnte das Gehäuse verfürt oder verkratzt werden.

Bei längerem Nichtgebrauch des Produkts

• Durch längerzeitigen Nichtgebrauch konnen Funktionen des Produkts beeinträchtigt werden. Schalten Sie das Produkt gelegentlich ein und betreiben Sie es.

Kondenswasserbildung

• Feuchtigkeit kann sich an der Oberfläche oder im Inneren des Produkts niederschlagen, wenn es schnell von einer kalten an eine warme Stelle gebracht wird, oder zum Beispiel an einem Wintersmorgen unmittelbar nach Einschalten einer Heizung. Wenn eine derartige Kondenswasserbildungstattgefunden hat, schalten Sie das Produkt nicht ein, sondern warten Sie, bis die Feuchtigkeit verdunst ist. Gebrauch des Produkts unter Feuchtigkeitsniederschlag kann zu Funktionstörungen führen.

Reinigen des Bildschirms

• Wischen Sie den Bildschirm thesese Produkte zur Reinigung vorsichtig mit einem trockenen, weichen Tuch ab. Sie können hierzu das mitgelieferte Reinigungstuch oder ein ähnliches Tuch (z.B. ein Baumwoll- oder Flanelltuch) verwenden. Wenn Sie ein hartes Tuch verwenden oder Sie den Bildschirm stark abreiben, können Sie dessen Oberfläche verkratzen.
• Wenn Sie den Bildschirm mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursacht werden.

Reinigen des Gehäuses

• Das Gehäuse theses Produkts besteht hauptsächlich aus Kunststoff. Verwenden Sie zur Reinigung des Gehäuses keine Chemikalien wie Benzin oder Verdünner. Derartige Chemikalien können das Finish beeinträchtigen und zu einer Ablösung der Beschichtung führen.
• Setzen Sie das Produkt keinen flüchtigen Mitteln, wie z.B. Schädlings-Vertilgungsmitteln, aus. Lassen Sie das Produkt nicht längerere Zeit mit Gummi- oder Kunststoffobjekten in Berührung. Der Plastifikator im Kunststoff kann das Finish angreifen und zu einer Ablösung der Beschichtung führen.
• Wenn Sie das Gehäuse mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursacht werden.

Griffe anderRückseite des Plasma Displays

• Nehmen Sie die Griffe an der Rückseite des Plasma Displays nicht ab.
• Tragen Sie das Plasma Display erforderlichenfalls an den rückseitigen Griffen und setzen Sie sich hierbei von einem Helfer unterstützen. Versuchen Sie nicht, das Display nur an einem Griff zu bewegen. Verwenden Sie die Griffe wie gezeigt.
• Weder zur Installation, noch beim Tragen, noch zu einem anderen Anlassarf das Gerät an den Griffen aufgehängt werden. Setzen Sie die Griffe nicht als Kippschutzvorrichtungen ein.

Plasma Display

Netzkabel (2 m)
(Für Europa außer UK und Irland)	(Für UK und Irland)
Nur das für Ihr Land bzw. Gebiet geeignete Netzkabel ist mitgeliefert.
Schnellverschlussklemme x 3	Kugelband x 3

Reinigungstuch

Lautsprecherkissen × 3 (Bei Installation der optionalen Lautsprecher an der Unterseite des Plasma Displays zu verwenden.)

Media-Receiver

Netzkabel (2 m)
(Für Europa außer UK und Irland)	(Für UK und Irland)
Nur das für Ihr Land bzw. Gebiet geeignete Netzkabel ist mitgeliefert.
Zwei Mignonzellen (AA, Manganbatterie)	Schrau (für P
Fuß	Systemka

Fernbedienung

Schraubenöffnungskappe x4

Zwei Bedienungsanleitungen

ZUR BEACHTUNG

• Verwenden Sie für das Plasma Display und den Media-Receiver stets das jeweils mitgelieferte Netzkabel.

Plasma Display Vorderseite
(Rechte Seite)

1 Taste POWER
2 Anzeige STANDBY
3 Anzeige POWER ON
4 Fernbedienungssensor
5 Taste STANDBY/ON
6 Taste INPUT
7 Tasten VOLUME +/-
8 Tasten CHANNEL +/-

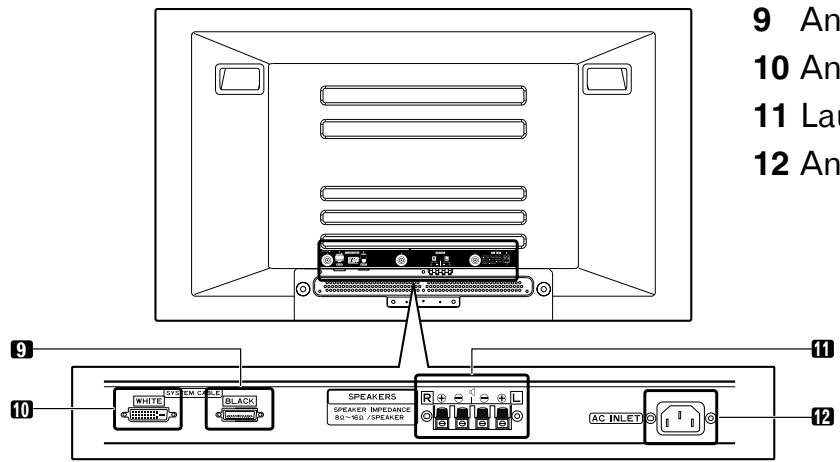

Rückseite

Anschlüsse weisen nach unten.

9 Anschluss SYSTEM CABLE (BLACK)
10 Anschluss SYSTEM CABLE (WHITE)
11 Lautsprecheranschluss (rechts/links)
12 Anschluss AC INLET (Netzeingang)

Media-Receiver

Vorderseite

1 Taste POWER
2 Anzeige POWER ON
3 Anzeige STANDBY
4 Anschluss INPUT 4 (S-VIDEO)
5 Anschluss INPUT 4 (VIDEO)
6 Anschlüsse INPUT 4 (AUDIO)

Rückseite

1 Antenneneingang ANT
2 RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
3 Anschluss INPUT 1 (SCART)
4 Anschluss AC IN (Netzeingang)
5 i/o link.A-Wahlschalter
6 Anschluss INPUT 2 (SCART)
7 Anschluss INPUT 3 (SCART)
8 Anschluss MONITOR OUTPUT (S-VIDEO)
9 Anschluss MONITOR OUTPUT (VIDEO)
10 Anschlüsse MONITOR OUTPUT (AUDIO)

11 Anschlüsse INPUT 2 (COMPONENT VIDEO: Y, PB, PR)
12 Anschluss INPUT 3 (HDMI)
13 Anschluss SYSTEM CABLE (WHITE)
14 Anschluss SYSTEM CABLE (BLACK)

Fernbedienung

ZUR BEACHTUNG

• Für Benutzung der Fernbedienung ist diese auf das Plasma Display zu halten.

Schaltet das Plasma-Display ein oder auf Bereitschaft.

2 INPUT

Wählt die Eingangsquelle für das Plasma-Display.

(Eingang 1, Eingang 2, Eingang 3, Eingang 4)

3 0-9

TV/Extern-Eingangsmodus: Wahlt einen Kanal.

VIDEOTEXT-Modus: Wahlte eine Seite.

4 i +

Zeigt die Kanaldaten an.

5 P + / P -

TV/Extern-Eingangsmodus: Wahlt einen Kanal.

VIDEOTEXT-Modus: Wahlte eine Seite.

6 I-II

Zum Einstellen des Ton-Multiplexmodus.

7 RETURN

Zum Zurückkehren zum vorherigen Menu.

8 / / /

Zum Wahlen des gewünschten Punkts im Einstellmenu.

ENTER

Fuhrt eine Instruktion aus.

9 Farbentasten (Rot/Grün/Gelb/Blau)

VIDEOTEXT-Modus: Wahlte eine Seite.

10

Zum Springen zur Videotext-Untertitelseite.

11 E?

Zeigt verdeckte Zeichen an.

12

TV/Extern-Eingangsmodus: Wahlt die Bildschirmgroße.

VIDEOTEXT-Modus: Zum Umschalten von Videotext-Bildern.

(voll/obere Halfte/untere Halfte)

13

TV/Extern-Eingangsmodus: Zum Einfrierten eines Vollbilds aus einem bewegten Bild. Wird erneut gedrückt, um die Funktion wieder aufzuheben.

VIDEOTEXT-Modus: Stoppt die Aktualisierung von

Videotext-Seiten. Wird erneut gedrückt, um den Haltemodus wieder aufzuheiten.

14 +/ -

Zum Einstellen der Lautstärke.

15

Schaltet den Ton stumm.

16 HOME MENU

TV/External-Eingangsmodus: Zeigt das Menu an.

17

Wählt den VIDEOTEXT-Modus.

(ganz TV-Bild, ganz TEXT-Bild, TV/TEXT-Bild)

18@i

VIDEOTEXT-Modus: Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen erscheidt die TOP-Ubersicht.

Installieren des Plasma Displays

Positionierung

• Vermeiden Sie direkte Sonnenbestrahlung. Achten Sie auf ausreichende Belüftung.
• Die Länge des Systemkabels zur Verbindung von Plasma Display und Media-Receiver beträgt ca. 3 m.
• Das Plasma Display ist schwer. Versuchen Sie nicht, es alleine zu tragen, halten Sie sich herself.

VORSICHT

• Wenn etwas auf den Media-Receiver gestellt oder gelegt wird, erhält dieser zu weniger Belüftung und Funktioniert nicht richtig.

ZUR BEACHTUNG

• Beim Installieren oben und hinten genügend freien Raum halten, damit ausreichende Belüftung der Geräterückseite gewährleistet ist.

Gebrauch des optionalen PIONEER FuBes

• Nähres zur Montage finden Sie in der dem Fuß beiliegenden Anleitung.

Gebrauch der optionalen PIONEER Laufsprecher

• Nähres zur Installationfinden Sie in der den Lautsprechn beiliegenden Anleitung.

VORSICHT

Betriebsumgebung

Lufttemperatur und Luftfeuchtigkeit: +0^ bis +40^ ; weniger als 85% rel. F. (Beluftungsöffnungen nicht blockiert)

Folgende Bedingungen sind bei der Aufstellung zu vermeiden:

• Direkte Sonnenbestrahlung
• Starkes Kunstlicht
  Hohe Luftfeuchtigkeit
  Schlechte Belüftung

Installieren des Media-Receivers

VORSICHT

• Stellen Sie kein Gerät, wie z.B. einen Videorecorder, auf den Media-Receiver.
• Achten Sie bei der Installation auf genügend Freiraum um den und über dem Media-Receiver.
• Nicht die seitlichen Belüftungsschlitze oder die rückseite Ansaugöffnung des Lufters im Media-Receiver blockieren.

Vertikale Installation des Media-Receivers

Mithilfe des mitgelieferten Fußes kann der Media-Receiver vertical installiert werden.

1. Den Fuß in die Seite des Media-Receivers einsetzen.

2. Den Fuß mit den mitgelieferten Schrauben sichern.

3. Die Stoßdämpfer entfernen.

Bewahren Sie die Stoßdämpfer und Schrauben auf. Sie werden für horizontale Installation des Media-Receivers besteht.

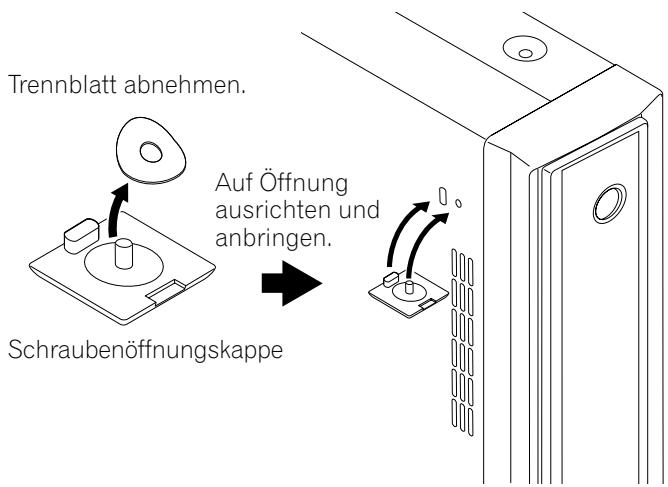

4. Verschlieben Sie die Schraubenöffnungen mit den mitgelieferten Kappen.

VORSICHT

• Verwenden Sie bei vertikaler Installation des Media-Receivers stets den mitgelieferten Fuß. Wenn Sie das Gerät direkt auf den Boden stellen, werden die Belüftungsöffnungen blockiert, wodurch dauerhafte Schäden verursacht werden können.

Aufbau des Systems

Anschluss des Systemkabels an das Plasma Display

VORSICHT

• AN DEN LAUTSPRECHERKLEMMEN KÖNNEN HOHE SPANNUNGEN ANLIEGEN. WEGEN STROMSCHLAGGEGFAHR DÜRFEN BEIM ANSCHLIESSEN ODER ABTRENNEN DER LAUTSPRECHERKABEL KEINE UNISOLIERTE TEILE BERÜHRT WERDEN, BEVOR DER NETZSTECKER GEZOGEN WURDE.

Verlegen von Kabeln

Diesem System liegen Schnellverschlussklemmen und Kugelbander zum Bündeln der Kabel bei. Nachdem Sie die Kabel richtig gebündelt haben, verlegen Sie sie wie nachfolgend beschrieben.

Wenn die Lautsprecher an den Seiten installiert sind
(Rückseite)

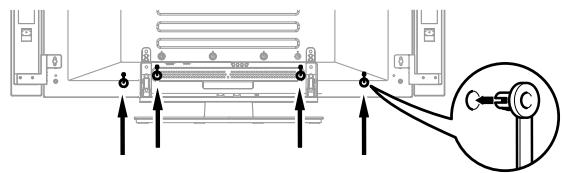

Anbringen der Schnellverschlussklemmen an der Haupteinheit

Bringen Sie die Schnellverschlussklemmen unter bedarfsgemäßer Nutzung der 4 Öffnungen, die nachstehend mit ↑ markiert sind, an.

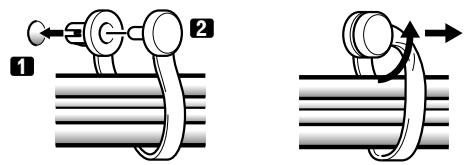

Anbringen und Abnehmen der Schnellverschlussklemmen

Setzen Sie [1] in eine geeignete Öffnung an der Rückseite des Plasma Displays ein, und Schnappen Sie [2] in die Rückseite von [1] ein, um die Klemme zu arretieren.

Schnellverschlussklemmen setzen sich nicht wieder ohne weiteres losen, nachdem sie einmal angebracht worden sind. Bringen Sie sie dazu bedachtsm an.

Drehen Sie die Klemme mit einer Zange um 90^ undziehen Sie sie nach außen. Die Klemme kann im Laufe der Zeit altern und beschädigt werden, wenn sie abgenommen wird.

Wenn die Laufsprecher an der Unterseite installiert sind

• Kabelbinder
  Bündeln Sie Lautspricher- und Systemkabel mit den mit dem Fuß mitgelieferten Kabelbindern, so dass die Kabel von vorne her nicht zu setzen sind. Achten Sie hierbei darauf, keine Gewalt auf die Anschlussabschnittte der Kabel auszuüben.

Vorbereiten der Fernbedienung

Einlagen der Batterien

1 Öffnen Sie den Batteriefachdeckel.

2 Legen Sie die beiden, mit dem Produkt mitgelieferten Mignonzellen (AA) ein.

• Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) im Batteriefach ein.

3 SchlieBen Sie den Batteriefachdeckel.

Vorsichtsmaßregeln zu Batterien

Bei unsachgemäß Benutzung von Batterien besteht die Gefahr, dass Batteriesäure austritt oder die Batterien platzen. Befolgen Sie unbedingt die nachstehenden Anweisungen.

• Verwenden Sie keine Alkalibatterien. Als Ersatzbatterien sind Manganzellenz zu verwenden.
• Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) ein.
• Verwenden Sie Batterien understandslichen Typs nicht zusammen. Unterschiedliche Typen weisen entsprechende Eigenschaften auf.
• Verwenden Sie alte und neue Batterien nicht gemeinsam. Gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer neuer Batterien verkurzen und eventuell ein Auslaufen alter Batterien zur Folge haben.
• Entnehmen Sie die Batterien, sobald sie verbraucht sind. Austretende Batteriesäure kann Hautreizungen verursachen. Etwaige ausgetretene Batteriesäure wischen Sie sorgsam mit einem Tuch ab.
• Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verkurzt sein.
• Wenn die Fernbedienung voraussichtlich längerere Zeit nicht benutzt wird, sollen den Sie die Batterien entnehmen.

VORSICHT

• BEIM ENTORSORGEN VERBRAUCHTER BATTERIEN SIND DIE IM JEWEILIGEN LAND/GEBIET GELTenden GESETZLICHEN VORSCHRIFTEN UND UMWELTBESTIMMUNGEN ETC. ZU BEACHTEN.

Wirkungsbereich der Fernbedienung

Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor (SR) unter rechts an der Vorderseite des Plasma Displays zu halten. Der Abstand der Fernbedienungseinheit vom Fernbedienungssensor sollte 7 m nicht überschreiben, und ihr Winkel zum Sensor sollte nach rechts, links, oben und unter innerhalb von 30 Grad liegen.

Beim Umgang mit der Fernbedienung zu beachtten

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung auch keinen Flüssigkeiten aus, und bewahren Sie sie nicht an feuchten Stellen auf.
• Setzen Sie die Fernbedienung nicht direkter Sonnenbestrahlung aus. Die Einheit kann durch Wärmeeinwirkung verformt werden.
• Wenn der Fernbedienungssensor des Plasma Displays direkter Sonnenbestrahlung oder starker Beleuchting ausgesetzt ist, faktioniert die Fernbedienung unter Umständen nicht richtig. In einem solchen Fall ändern Sie den Lichteinfallwinkel bzw. die Ausrichtung des Plasma Displays, oder betätigten Sie die Fernbedienung in kürzerem Abstand vom Fernbedienungssensor.
• Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreiies Ansprechen unter Umständen nicht gewährleistet.
• Mit schwächer werden den Batterien kann der Wirkungsgrad der Fernbedienung abnehmer, d.h. sie Funktioniert in dieser Fall nur noch in einer kürzeren Entfernung vom Fernbedienungssensor. Ersetzen Sie die Batterienrechtzeitig durch neue.
  Vom Bildschirm des Plasma Displays gehen schwache Infrarotstrahlen aus. Wenn Sie in der tatsächen Umgebung Geräte betreiben, die über Infrarot-Fernbedienungen gesteuert werden, wie z.B. Videorecorder, können diese Instruktionen von den entsprechenden Fernbedienungen unter Umständen nicht richtig oder nicht vollständig empfangen werden. Stellen Sie in dieser Fall die betroffenen Geräte weiter entfernt vom Plasma Display auf.
• Je nach Aufstellplatz konnen Infrarotstrahlen vom Plasma Display richtig Empfang von Fernbedienungssignalen und den Wirkungsgrad der Fernbedienung beeinträchtigen. Die Stärke der vom Bildschirm abgegebenen Infrarotstrahlen hangt von den jeweils angezeigten Bildern ab.

Basisanschluss

Anschlieben einer Antenne

Um ein sauberes Bild zu erhalten, empfehlts sich der Anschluss einer AuBenantenne. Nachstehend finden Sie eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlusse.

Handelsübliches Antennenkabel

Falls Ihre AuBenantenne mit einem 75-Ohm-Koaxialkabel mit standardmaBigem DIN45325-Stecker (IEC169-2) ausgestattet ist, schlieBen Sie diesen an die Antenneneingangsbuchse an der Rückseite des Media-Receivers an.

AnschlieBen des Netzkabels

Plasma Display (Unterseite)

ZUR BEAuchtUNG

• Vor dem Anschlieben der Netzkabel ist die Stromversorgung von Plasma Display und Media-Receiver stets auszuschalten.
• Trennen Sie die Netzkabel von Steckdose, Plasma Display und Media-Receiver ab, wenn das System voraussichtlich längerere Zeit nicht benutzt wird.

Empfangbare Fernsehkanäe müssen eingerichtet werden, da sie sonst nicht abgestimmt werden können. Nähres hierzu finden Sie auf Seite 27 unter „Automatisches Programmieren von Fernsehkanäen".

Einschalten

1 Drucken Sie POWER am Plasma Display.
Die Anzeige STANDBY am Plasma Display blinkt rot.
2 Drucken Sie POWER am Media-Receiver.
- Das System wird eingeschaltet oder auf Bereitschaft geschaltet.
3 Überzeugen Sie sich, dass die STANDBY-Anzeigen rot leuchten, und schalten Sie das System dann durch Drücken von oder einer der Tasten 0 - 9 an der Fernbedienung oder von STANDBY/ON am Plasma Display ein.
- Wenn Sie im Bereitschaftsmodus 0 drucken, wird die Stromversorgung eingeschaltet, und das On-Screen-Bild wird von der Programmquelle INPUT 1 gefelwert. Wenn Sie hingegen eine beliebige Taste von 1 bis 9 drucken, wird ein Fernsehbild angezeigt. Wenn Sie (1) drucken, erscheint das letzte Bild.
- Die Anzeigen POWER ON am Plasma Display und Media-Receiver leuchten grün auf.

ZUR BEACHTUNG

• In dieser Bedienungsanleitung wird unter „System" die Kombination aus Plasma Display und Media-Receiver verstanden.
• Sie können die Schritte 1 und 2 auch umkehren.

Ausschalten

1 Drücken Sie an der Fernbedienung oder STANDBY/ON am Plasma Display.

• Das System schaltet auf den Bereitschaftsmodus, und das Bild auf dem Bildschirm erlischt.
  Die beiden Anzeigen STANDBY leuchten rot auf.

2 Drucken Sie POWER am Media-Receiver.
Die Anzeige STANDBY am Media-Receiver erlischt, und die am Plasma Display blinkt rot.
3 Drucken Sie POWER am Plasma Display.
Die Anzeige STANDBY am Plasma Display erlischt.

ZUR BEACHTUNG

• Sie können die Schritte 2 und 3 auch umkehren.
• Wenn Sie das System voraussichtlich länger Zeit nicht benutzen, sollen den Sie unbedingt den Netzstecker aus der Netzsteckdoseziehen.
• Im Bereitschaftsmodus ist die Hauptstromversorgung zum System getrennt, so dass es nicht mehr voll funktionsfähig ist. Es fliebt jedoch noch noch ein weniger Strom zum System, um Betriebsbereitschaft aufrechtzuerhalten.

Plasma Display

Media-Receiver

Plasma Display/Media-Receiver Statusanzeigen

Anzeigestatus				System-Status
Plasma Display		Media-Receiver
POWER ON	STANDBY	POWER ON	STANDBY
●	●	●	●	Die Stromversorgung zum Plasma Display und Media-Receiver ist unterbrochen. Es konnten auch die Netzkabel abgetrennt worden sein.
●	●	●	●	Die Stromversorgung zum System ist hergestellt.
●	●	●	●	Das System befindet sich im Bereitschaftsmodus.
●	●Blinkt	●	●	Die Stromversorgung zum Media-Receiver ist unterbrochen. Es konnte auch das Netzkabel vom Media-Receiver abgetrennt worden sein.
●	●	●	●Blinkt	Die Stromversorgung zum Plasma Display ist unterbrochen. Es konnte auch das Netzkabel vom Plasma Display abgetrennt worden sein.

Bezüglich anderer als der oben aufgeführten Punkte siehe „Fehlerdiagnose" auf Seite 45.

Kanalanzeige

Kanalwechsel

Mit P + / - and der Fernbedienung

• Drucken Sie P + zum Erhöhen der Kanalnummer.
• Drücken Sie P - zum Verringern der Kanalnummer.

Beim Betrachten von Videotext:

• Drucken Sie P + zum Erhöhen der Seitennummer.
• Drücken Sie P - zum Verringern der Seitennummer.

ZUR BEACHTUNG

• CHANNEL +/- am Plasma Display Funktioniert wie P+/P-.
• Mit P + / P - können keine Kanäle aufgerufen werden, die auf Überspringen eingestellt sind.

Mit 0 - 9 and der Fernbedienung

Wahlen Sie die Kanäle direkt durch Drücken der Tasten 0 bis 9.

BEISPIEL

• Zur Wahl von Kanal 2 (einstelliger Kanal) drücken Sie 2.
• Zum Wahlen von Kanal 12 (2-stellige Nummer) erst 1 und dann 2 drücken.

Beim Betrachten von Videotext:

Zum direkten Aufrufen einer Seite mit dreistelliger Nummer zwischen 100 und 899 geben Sie mit 0 bis 9 die entsprechende Nummer ein. Siehe Seite 43.

ZUR BEACHTUNG

• Wenn Sie im Bereitschaftsmodus 0 drücken, wird die Stromversorgung eingeschaltet, und das On-Screen-Bild wird von der Programmquelle INPUT 1 gefelfert. Wenn Sie hingegen eine beliebige Taste von 1 bis 9 drücken, wird ein Fernsehbild angezeigt.

Einstellen analoger Kanäle als Favoriten

Sie können max. 16 analyge Fernsehkanäe als Favoriten registrieren und die Programmwahl im Interesse schllen Zugriffs auf diese Kanäle begrenzen.

1 Während des Betrachtens eines analogen Programms mit ENTER die Liste der Favoriten aufrufen.

2 Den gewünschten Kanal aufrufen (mit / , / wahlen und ENTER drucken).

• Die Liste der Favoriten mit RETURN vom Bildschirmlöschen.

ZUR BEAuchtUNG

• Nähres zum Registrieren von Favoriten siehe Seiten 27 und 28.

Lautstärke- und Toneinstellungen

Mit + / - and der Fernbedienung

• Drücken Sie + zum Erhöhen der Lautstärke.
• Drücken Sie - zum Vermindern der Lautstärke.

ZUR BEACHTUNG

VOLUME + / - am Plasma Display Funktioniert wie

Mit an der Fernbedienung

X schaltet die momentane Tonausgabe stumm.

1 Drucken Sie.
- "□" erscheint auf dem Bildschirm.
2 Drücken Sie erneut, um die Stummschaltung wieder aufzuheiten.
Die Stummschaltung kann auch durch Drücken von aufgehoben werden.

Plasma Display (Rechte Seite)

Regeln der Lautstärke

Stumm

Mit I-II and der Fernbedienung

Mit jedem Druck auf I-III wird MTS wie unter gezeigt umgeschaltet.

		Einstellungen
		I	II	MONO
NICAM-Sendungen	Stereo	1AAA NICAM STEREO 10:00	1AAA NICAM STEREO 10:00	1AAA MONO 10:00
	Zweispra-chig	2BBB NICAM I 10:00	2BBB NICAM II 10:00	2BBB MONO 10:00
	Mono	3CCC NICAM MONO 10:00	3CCC NICAM MONO 10:00	3CCC MONO 10:00
A2-Sendungen	Stereo	4DDD STEREO 10:00	4DDD STEREO 10:00	4DDD MONO 10:00
	Zweispra-chig	5EEE DUAL I 10:00	5EEE DUAL II 10:00	5EEE MONO 10:00
	Mono	6FFF MONO 10:00	6FFF MONO 10:00	6FFF MONO 10:00

ZUR BEAuchtUNG

• Bei jedem mit der Taste I-II gewählten Tonmultiplexmodusändert sich das Display in Abhängigkeit von den empfangenen Sendesignalen.
• Nach dem der Modus MONO gewählt worden ist, bleibt das Plasma Display-System auf Mono geschalte, auch wenn das System ein Programm in Stereo empfängt. Wenn Sie wieder Stereo hören möchten, müssen Sie auf den Modus I oder II umschalten.
• Wenn Sie einen Tonmultiplexmodus wahren, während die Eingangssprogrammquelle auf Eingang 1 bis 4 geschaltet ist,ändert sich der Tontyp nicht. In diesen Fall wird der Ton durch die Video-Programmquelle bestimmt.

Standbild

Sie konnen ein Vollbild der momentanen, laufenden Szene einfangen und als Standbild wiedergeben. Gehen Sie hierzu wie nachfolgend beschrieben vor.

1 Drucken Sie

• Ein Standbild entscheid auf dem rechten Screen, während der linke Screen ein bewegtes Bild zeigt.

2 Drücken Sie erneut, um die Funktion wieder aufzuheiten.

Normales Bild
Standbild

ZUR BEAuchtUNG

• Wenn diese Funktion nicht verfügbar ist, entscheidet eine Warnmeldung.

Menu-Übersicht

Home Menu	Gegenstand	Seite
Bild	AV-Wahl	30
	Konzent	31
	Helligkeit	31
	Farbsättigung	31
	Tint	31
	Sächfe	31
	Profi-Einstellungen	31
	Rückstellens	31

Ton	Höhen	33
	Bass	33
	Balance	33
	Rückstellen	33
	FOCUS	33
	Front Surround	33

Energiesparmodi	Energiesparmodus	34
	Kein Signal -aus-	34
	Keine Bedienung -aus-	34

Timer

——

37

Weiterführende Einstellungen	Position	35
	WSS	36
	4:3 Modus	37
	Farbsystem	35
	Eingangswahl	35
	Seitenmaske	37
	HDMI Eingabe	40

Grundeinstellungen	Autoinstallation	27
	Analog-TV-Konfig.	27-29
	Password	38
	Sprache	30

Menu-Bedienung

Im Nachstehenden ist das typische Vorgehen zur Vornahme der Einstellungen in den Menüsbeschreiben. Konkrete Anleitungen finden Sie auf den entsprechenden Seiten mit den Beschreibungen der jeweiligen Funktionen.

1 Drucken sie HOME MENU.
2 Mit / den Menüpunkt wahlen und ENTER drücken.
3 Schritt 2 wiederholen, bis der gewünschte Untermenüpunkt erreicht ist.

• Die Anzahl der Menügeben kann je nach Menüpunkt unterschiedlich sein.

4 Mit die gewünschte Option (bzw. einen Parameter) wahlen und ENTER drucken.
- Bei manchen Menüpunkten ist / anstelle von / zu drücken.
5 Drucken sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Mit RETURN können Sie zur nachsthöheren Menüebene zusückkehren.

Automatisches Programmieren von Fernsehkanälen

In thisem Abschnitt wird beschrieben, wie Fernsehkanäle automatisch gesucht und programmiert werden können.

Verwendung der Autoinstallation

Wenn das Plasma Display-System nach dem Kauf zum ersten Mal eingeschaltet wird, startet die anfängliche Autoinstallation. Sie können Sprache, Land und Kanäle der Reihe nach automatisch programmieren.

1 „Sprache" wahren (↑/↓).
2 Eine Sprache wahlen ( / ) .

• Wahlen Sie unter 12 Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederlandisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch und Turkisch.

3 „Land“ wahlen (4/4).
4 Das Land wahlen ( / ) .
5 „Installation" wahren (▲/▲, dann ENTER).
6 „Start“ wahlen ( / ) , dann ENTER).

Die Autoinstallation lauft automatisch an.
- Wenn Sie die laufende Autoinstallation abbrechen möchten, drücken Sie RETURN.

7 Nach Abschluss der Autoinstallation drücken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Über das Home Menu können Sie die Autoinstallation jederzeit starten, z.B. nach Umzug in ein anderes Land. Vor dem Starten der Autoinstallationitte die folgenden Schritte ausführten.

① Drücken Sie HOME MENU.
② „Grundeinstellungen" wahren (▲/▼, dann ENTER).
③ „Autoinstallation" wahlen (▲/▼, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 - 9 ein.

• Wenn kein Kanal gefunden werden konnte, prüfen Sie die Antennenanschlüsse, und versuchen Sie die Autoinstallation dann erneut.

Manuelles Einrichten von analogen TV-Kanälen

Dieser Abschnitt beschreibt das manuelle Einrichten der analogen Fernsehkanäle.

Manuelle Einstellung

Programmieren Sie die Fernsehkanäle über Manuelle Einstellung.

1 Drucken Sie HOME MENU.
2 „Grundeinstellungen" wähln ( / ) , dann ENTER).
3 „Analog-TV-Konfig." wahren (↑/↓, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 - 9 ein.

4 „Manuelle Einstellung" wahren (▲/▲, dann ENTER).
5 „Programplatz-Eingabe“ wahren (↑/↓).
6 Eine Programmnummer wahlen ( / ) .

• Sie können eine Nummer zwischen 1 und 99 wahren.

7 ,Suche" wahlen ( / ) .
8 Mit den Tasten 0 - 9 eine Frequenz eingeben und ENTER drücken.

• Frenquenzen können Sie auch mithilfe von / eingeben.

9 „System" wahlen ( / ) .

10 Das Tonsystem wahlen ( / ) .

Wahlen Sie unter „B/G“, „D/K“, „I“, „L“ und „L“".

11 „Farbsystem“ wahren (↑/↓).

12 Das Farbsystem wahlen ( / ) .

• Wahlen Sie unter „Auto“, „PAL“, „SECAM“ und „4.43NTSC“.

13 „Speichern“ wahren (↑/↓).

14 „Ja“, „Ja (Liste)“ oder „Nein“ wahren (←/→).

Gegenstand	Beschreibung
Ja	Sie können den Kanal mit P+/P- wahren.
Ja (Liste)	Sie können den Kanal über die Listed der Favoriten oder mit P+/P- wahren.
Nein	Sie können den Kanal nicht mit P+/P- wahren.

• Für Programmierung eines anderen Kanals wiederholen Sie die Schritte 6 bis 14.

15 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Durch das obige Verfahren werden die gewählten Kanaldaten zu angeschlossenen Aufnahmegeräten, wie z.B. Videorecorder oder DVD-Recorder, übertragen und festgelegt.
• Über Manuelle Einstellung können auch Einstellungen für „Name“, „Kindersicherung“ und „Decoder“ vorgenommen werden. Siehe „Eingeben von Fernsehkanalnamen“, „Einstellen der Kindersicherung“ und „Wahlen eines Decodereingangs".

Eingeben von Fernsehkanalnamen

Sie können gespeicherten Fernsehkanänen einen aus bis zu fünf Zeichen bestehenden Namez zuweisen. Dies kann später die Programmwahl erleichtern.

1 Führn Sie die Schritte 1 bis 4 unter Manuelle Einstellung durch.

Nach Wahl eines zu benennenden Kanals (mit Programmplatz-Eingabe) führen Sie die folgenden Schritte durch.

2 „Name“ wahren (▲/▲, dann ENTER).

Die Namen-Eingabeanzeige erscheint.

3 Das erstige Zeichen wahlen ( / , / ) , dann ENTER).

• Der Cursor rückt zum zweiten Zeichen.

4 Wiederholen Sie Schritt 3, um bis zu fünf Zeichen einzugeben.

• Zum Korrigieren eingebener Zeichen [] oder [] auf dem Bildschirm wahlen und ENTER drücken. Dies bewegt die Schreibmarke zur vorhergehenden bzw. nachfolgenden Stelle.
• Zum Löschen des aktuellen Zeichens wahlen Sie [Delete] am Bildschirm und drucken dann ENTER.
• Zum Setzen einer Leerstelle für das aktuelle Zeichen wahren Sie [Space] am Bildschirm, und drücken dann ENTER.

5 Zum Abschluss der Namenseingabe wahren Sie mit / oder / [OK] am Bildschirm und drücken dann ENTER.

6 Drucken Sie HOME MENU, um das Menu zu verlassen.

Einstellen der Kindersicherung

Fernsehkanäle, die durch die Kindersicherung geschützt sind, können weder abgestimm noch betrachtet werden.

1 Führer Sie die Schritte 1 bis 4 unter Manuelle Einstellung durch.
Nach Wahl eines zu benennenden Kanals (mit Programmplatz-Eingabe) führen Sie die folgenden Schritte durch.
2 „Kindersicherung" wahren (↑/↓).
3 „Sperren“ wahren ( / ) .

• Sie können zwischen „Ansicht“ und „Sperren“ wahren.

4 Drücken Sie HOME MENU, um das Menu zu verlassen.

Wahlen des Decodereingangs

Wenn Sie einen Decoder angeschlossen haben, wahlen Sie den Decodereingang (EINGANG 1).

1 Führer Sie die Schritte 1 bis 4 unter Manuelle Einstellung durch.
Nach Wahl eines zu benennenden Kanals (mit Programmplatz-Eingabe) führen Sie die folgenden Schritte durch.
2 „Decoder“ wahren (↑/↓).
3 "EINGANG 1" wahlen ( / ) .

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Bei Wahl von „Aus" (Werksvorgabe) ist Bildwiedergabe vom Decoder nicht möglich.

Sortieren programmierter Fernsehkanäle

Gehen Sie wie nachfolgend beschrieben vor, um die Reihenfolge programmierter Fernsehkanäe zuändern.

1 Drucken Sie HOME MENU.
2 „Grundeinstellungen" wähln ( / ) , dann ENTER).
3 „Analog-TV-Konfig." wahren (↑/↓, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 - 9 ein.

4 „Sortieren" wahlen ( / ) , dann ENTER).
Die Anzeige fur Sortieren erscheint.

5 Den zu verlegenden Kanal wahlen ( / , / , dann ENTER)
6 Die gewünschte neue Position wahlen ( / , / ) , dann ENTER).

• Der Sortiervorgang wird ausgeführrt.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Um die Seite bei Sortieranzeige in Schritt 6 zuändern, wahren Sie / am Bildschirm mit / , um eine Seite zu bestimmen, und drücken Sie dann ENTER.
• Durch das obige Verfahren werden nur die verschobenen Kanaldaten zu Aufnahmegeräten, wie z.B. Videorecorder oder DVD-Recorder, übertragen und festgelegt.

Einstellen der Uhr

Um die Zeit richtig einzustellen, gehen Sie wie nachfolgend beschreiben vor.

1 Drucken Sie HOME MENU.
2 „Grundeinstellungen“ wahren ( / ) , dann ENTER).
3 „Analog-TV-Konfig." wahren (↑/↓, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 - 9 ein.

4 „Uhr“ wahlen (↑/↓, dann ENTER).
5 „Pr. Einst. der Uhr" wahren (↑/↓).
6 Einen Fernsehkanal für die automatische Zeiteinstellung wahlen ( / ) .

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Wenn das System Datum und Zeit über den gewählten Fernsehkanal nicht einstellen kann, entscheidt die Eingabeanseige für „Zeit & Datum". Stellen Sie dann die richtige Tageszeit ein.

Einstellen der Sprache

Wahlen Sie unter 12 Sprachen für On-Screen-Anzeigen, wie z.B. Menus und Anweisungen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederlandisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch und Turkisch.

Für die im VIDEOTEXT-Modus zu verwendende Sprache können Sie unter Westeuropa, Osteuropa, Griechenland/ Turkei, Russland und Arabien wahren.

Zur Wahl einer Sprache für On-Screen-Anzeige

1 Drucken Sie HOME MENU.
2 „Grundeinstellungen" wahren ( / ) , dann ENTER).
3 „Sprache" wahren (↑/↓, dann ENTER).
4 „Menu" wahren (↑/↓).
5 Eine Sprache wahlen ( / ) .

6 „Videotext“ wahren (↑/↓).
7 Eine Sprache wahlen ( / ) .
8 Drucken Sie HOME MENU, um das Menu zu verlassen.

AV-Wahl

Wahlen Sie die Einstellung, die für die jeweiligen Betrachtungsbedingungen (z.B. Raumhelligkeit) und die Art des Fernsehprogramms bzw. extern zugespielten Bildsignals am geeignetesten ist (fünf Wahlmöglichkeiten).

1 Drucken Sie HOME MENU.
2 „Bild“ wahlen (↑/↓, dann ENTER).
3 "AV-Wahl" wahren (/ , dann ENTER).
4 Gewünschte Einstellung wahren ( / ) , dann ENTER).

Gegenstand	Beschreibung
STANDARD	Für ein Bild mit hoher Auflösung bei normaler Raumbeleuchting
DYNAMISCH	Für ein sehr scharfes Bild mit maximalem KontrastIn diesen Modus kann die Bildqualität nicht manuell angepasst werden.
FILM	Für einen Film
SPIELE	Senkt die Bildhelligkeit, um das Betrachten angenehmert zu machen
ANWENDER	Ermöglicht es dem Anwender, die Einstellungen wunschgemäß vorzunehmen. Sie können den Modus für jeder Eingangssquelle einstellen.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Wenn Sie „DYNAMISCH" gewählt haben, können Sie „Kontrast", „Helligkeit", „Farbsattigung", „Tint", „Scharfe" und „Profi-Einstellungen" nicht regeln; diese Menüpunkte sind ausgegraut.

Bildeinstellungen

Stellen Sie das Bild wunschgemäß für die gewählte AV-Wahloption (außer DYNAMISCH) ein.

1 Drucken Sie HOME MENU.
2 „Bild“ wahlen (↑/↓, dann ENTER).
3 Wahlen Sie den einzustellenden Menüpunkt. (↑/↓, dann ENTER).

4 Stellen Sie den gewünschten Pegel ein ( / ) .

• Auch wenn ein Screen zum Vornehmen einer Einstellung am Bildschirm angezeigt ist, können Sie den Einstellposten ändern, indem Sie / drucken.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Gegenstand	Taste ↓	Taste ➔
Kontrast	Zum Vermindern des Kontrastes	Zum Erhöhen des Kontrastes
Helligkeit	Zum Vermindern der Helligkeit	Zum Erhöhen der Helligkeit
Farbsätigung	Zum Vermindern der Farbintensität	Zum Erhöhen der Farbintensität
Tint	Hauttõne werden blustichig	Hauttõne werden grünstichig
Schärfe	Zum Vermindern der Schärfe	Zum Erhöhen der Schärfe

ZUR BEACHTUNG

• Zum Einstellen von „PureCinema“, „Farb Temp“, „MPEG NR“, „DNR“, „CTI“ und „DRE“ wahren Sie in Schritt 3 „Profi-Einstellungen“ und drücken dann ENTER. Nähres zum weiteren Vorgehen siehe „Profi-Einstellungen".
• Zum Zurückstellten aller Einstellungen auf die Werksvorgaben wahren in Schritt 3 mit / , "Rückstellen" und drücken dann ENTER. Die Bestätigungsanzeige erscheint. Wahlen Sie „Ja" mit / , und drücken Sie dann ENTER.

Profi-Einstellungen

Dieses System bietet verschiedene fortgeschrittene Funktionen zur Optimierung der Bildqualität.

1 Drucken Sie HOME MENU.
2 „Bild“ wahlen (↑/↓, dann ENTER).
3 „Profi-Einstellungen“ wahlen ( / ) , dann ENTER).
4 Wahlen Sie den einzustellenden Menüpunkt (♥/↓, dann ENTER).

• Zur Auswahl stehen „PureCinema“, „Farb Temp.“, „MPEG NR“, „DNR“, „CTI“ und „DRE“.

5 Wahlen Sie den gewünschten Parameter (/ , dann ENTER).
Die wahlbaren Parameter finden Sie in der Tabelle.

PureCinema

Erkennt automatisch Quellen, die auf Kinofilmen basieren (ursprünglich 24 Bilder/Sekunde), analysiert die Signale und bereitet die einzelnen Bilder für eine Bildqualität mit hoher Auflösung auf.

Währbare Punkte Aus		Deaktiviert PureCinema.
	Standard	Liefert ein lebfastes bewegtes Bild (filmspezifisch) mit glatten Übergängen, indem die aufgezeichnete Bildinformation bei der Wiedergabe von DVDs und anderen Bildmaterial mit hoher Auflösung (z.B. bei Filmen) von 24 Vollbildern pro Sekunde automatisch erfasst wird.
	ADV	Liefert ein hochwertiges bewegtes Bild (wie im Kino) mit glatten Übergängen, indem bei DVD-Wiedergabe (z.B. von Filmen) mit 24 Vollbildern pro Sekunde eine Umwandlung auf 72 Hz durchgeführt wird.

Farb-Temp.

Ermöglicht das Anpassen der Farbtemperatur für einen günstigeren Weißabgleich.

Währbare Punkte	Hoch	Weiß mit bläulichem Ton
	Mittelhoch	Ton zwischen Weißwert und Mittel
	Mittel	Natuürlicher Ton
	Mitteltief	Ton zwischen Mittel und Schwarzwert
	Tief	Weiß mit röltlichem Ton
	Manuell	Wunschgemäß Einstellung der Farbtemperatur

ZUR BEAuchtUNG

Die Farbtemperatur kann wie nachfolgend beschrieben manuell eingestellt werden:

① Wahlen Sie „Manuell" beim Einstellen von „Farb Temp." im vorstehenden Schritt 5 und halten Sie dann für mindestens 3 Sekunden ENTER gedrückt, um das Eingabefenster für manuelle Einstellung aufzurufen.
② Wahlen Sie einen Einstellpunkt mit / und drücken Sie dann ENTER.
③ Wahlen Sie den gewünschten Wert mit / und drücken Sie dann ENTER.

Gegenstand		Taste ↓	Taste →
R hoch	Feineinstellung für helle Bereiche	Zum Abschwächen von Rot	Zum Betonen von Rot
G hoch		Zum Abschwächen von Grün	Zum Betonen von Grün
B hoch		Zum Abschwächen von Blau	Zum Betonen von Blau
R niedrig	Feineinstellung für dunkle Bereiche	Zum Abschwächen von Rot	Zum Betonen von Rot
G niedrig		Zum Abschwächen von Grün	Zum Betonen von Grün
B niedrig		Zum Abschwächen von Blau	Zum Betonen von Blau

• Um einen anderen Posten einzustellen, drücken Sie RETURN und wiederholen dann die Schritte (2) und (3).
• Durch Drücken von / wird der Einstellposten direkt weitergeschaltet.

④ Drücken Sie HOME MENU, um das Menu zu verlassen.

MPEG NR

Zum Eliminieren von Moskitorauschen bei digitalen Fernsehkanänen und DVD-Wiedergabe, um ein rauschfreies Bild zu erhalten.

Währbare Punkte	Aus	Deaktiviert MPEG NR.
	Hoch	MPEG NR verfürtk
	Mittel	Standard MPEG NR
	Tief	MPEG NR gemäßigt

DNR

Zum Eliminieren von Videorauschen für ein sauberes, better konturiertes Bild. DNR steht für „Digital Noise Reduction" (digitale Rauschunterrückung).

Währbare Punkte	Aus	Deaktiviert DNR.
	Hoch	DNR verständrt
	Mittel	Standard DNR
	Tief	DNR gemäßigt

CTI

Sorght für Bilder mit klareren Farbkonturen. CTI steht für „Colour Transient Improvement" (verbesserte Farbkantenschärfe).

Währbare Punkte Aus	Deaktiviert CTI.
Ein	Aktiviert CTI.

DRE

Passst die dunklen und hellen Bildbereiche so an, dass der Kontrast zwischen Hell und Dunkel deutlicher wird. DRE steht für „Dynamic Range Expander“ (Dynamikbereich-Erweiterung).

Währbare Punkte	Aus	Deaktiviert DRE.
	Hoch	DRE verstärkt
	Mittel	Standard DRE
	Tief	DRE gemäßigt

Farbmanagement

Zur Farbontfeineinstellung für jeder Grundfarbe.

1 Drucken Sie HOME MENU.
2 „Bild“ wahlen (↑/↓, dann ENTER).
3 „Profi-Einstellungen“ wahlen ( / ) , dann ENTER).
4 „Farbmanagement" wahren (↑/↓, dann ENTER).
5 Wahlen Sie den einzustellen den Menüpunkt (♥/♥, dann ENTER).

6 Stellen Sie den gewünschten Pegel ein ( / ) .

Gegenstand	Taste ↓	Taste ➔
Rot	Näher an Magenta	Näher an Gelb
Gelb	Näher an Rot	Näher an Grün
Grün	Näher an Gelb	Näher an Cyan
Cyan	Näher an Grün	Näher an Blau
Blau	Näher an Cyan	Näher an Magenta
Magenta	Näher an Blau	Näher an Rot

• Um einen anderen Posten einzustellen, drücken Sie RETURN und wiederholen dann die Schritte 5 und 6.
• Durch Drücken von / wird der Einstellposten direkt weitergeschaltet.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Toneinstellungen

Mit den folgenden Einstellungen können Sie die Klangqualität ihren Wünschen anpassen.

Stellen Sie den Ton wunschgemäß für die gewählte AV-Wahloption ein. Siehe Seite 30.

1 Drucken Sie HOME MENU.
2 „Ton“ wahren (↑/↓, dann ENTER).
3 Wahlen Sie den einzustellenden Menupunkt (/) .
4 Stellen Sie den gewünschten Pegel ein ( / ) .

Gegenstand	Taste ↓	Taste ➔
Höhen	Zum Abschwächen der Höhen	Zum Betonen der Höhen
Bass	Zum Abschwächen der Basse	Zum Betonen der Basse
Balance	Zum Absenken des rechten Laufsprecherpegels	Zum Absenken des linken Laufsprecherpegels

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Zum Zurückstellten aller Einstellungen auf die Werksvorgaben, wahren Sie in Schritt 3 mit ↑/↓ „Rückstellen" und drücken dann ENTER. Die Bestätigungsanzeige erscheint. Wahren Sie „Ja" mit ↑/↓, und drucken Sie dann ENTER.

FOCUS

Verlagert das Klangbild nach oben und sorgt für klare Klangkonturen.

1 Drucken Sie HOME MENU.
2 "Ton" wahren ( / , dann ENTER).
3 "FOCUS" wahlen ( / ) .
4 Wahlen Sie den gewünschten Parameter ( / ) .

Gegenstand	Beschreibung
Aus (Werksvorgabe)	Deaktiviert FOCUS.
Ein	Aktiviert FOCUS.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

Die Auswirkung dieser Funktion ist signalabhängig.

Front Surround

Liefert dreidimensionale Klangeffekte und/oder tiefe, satire Basse.

1 Drucken Sie HOME MENU.
2 „Ton“ wahren (↑/↓, dann ENTER).
3 „Front Surround“ wahlen (↑/↓).
4 Wahlen Sie den gewünschten Parameter ( / ) .

Gegenstand	Beschreibung
Aus	Deaktiviert sowohl SRS als auch TruBass.
SRS	Realisiert ein=echt dreidimensionales Klangfeld.
TruBass (Werksvorgabe)	Gewährleistet tiefe, satte Bände mit einer neuen Technologie.
TruBass + SRS	Kombiniert die Vorteile von TruBass und SRS.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• SRS (WOW) bezeichnet einen Zustand, in dem FOCUS aktiviert ist und TruBass + SRS für Front Surround gewählt worden ist.
• SRS(●) ist ein Warenzeichen von SRS Labs, Inc.
  Die WOW-Technologie wird unter Lizenz von SRS Labs, Inc. mit eingeschlossen.
  Die Auswirkung dieser Funktion ist signalabhängig.

Energiesparmodi

Mit den Energiesparmodi können Sie auf praktische Weise Strom spare.

Energiesparmodus

Spart Strom durch Absenkenden Bildhelligkeit.

1 Drucken Sie HOME MENU.
2 „Energiesparmodi“ wahren ( / ) , dann ENTER).
3 „Energiesparmodus“ wahren (↑/↓, dann ENTER).
4 „Ökonomie“ oder „Bild aus“ wahren (↑/↓, dann ENTER).

Gegenstand	Beschreibung
Standard (Werksvorgabe)	Senkt die Bildhelligkeit nicht.
Ökonomie	Senkt die Bildhelligkeit, um Strom zu sparen.
Bild aus	Deaktiviert den Bildschirm, um Strom zu sparen. Zum Reaktivieren eine beliebige Taste außer +/− und drücken. Diese Einstellung wird vom System nicht gespeichert.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Kein Signal -aus-

Schaltet das System automatisch auf den Bereitschaftsmodus, wenn 15 Minuten lang kein Signal erhalten wird.

1 Drucken Sie HOME MENU.
2 „Energiesparmodi“ wahlen ( / ) , dann ENTER).
3 „Kein Signal-aus-“ wahlen ( / ) , dann ENTER).
4 „Aktiviert“ wahren (↑/↓, dann ENTER).

Gegenstand	Beschreibung
Deaktiviert (Werksvorgabe)	Schaltet das System nicht auf den Bereitschaftsmodus.
Aktiviert	Schaltet das System auf den Bereitschaftsmodus, wenn 15 Minuten lang kein Signal erhalten wird.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.
• Wenn nach Beendigung eines Fernsehprogramms noch Störsignale am Media-Receiver anliegen, wird das System unter Umständen nicht auf den Bereitschaftsmodus geschaltet.

Keine Bedienung -aus-

Schaltet das System automatisch auf den Bereitschaftsmodus, wenn drei Stunden lang keine Bedienung vorgenommen wird.

1 Drucken Sie HOME MENU.
2 „Energiesparmodi" wahren (+, dann ENTER).
3 „Keine Bedienung -aus-“ wahren (▲/▲, dann ENTER).
4 „Aktiviert“ wahren (↑/↓, dann ENTER).

Gegenstand	Beschreibung
Deaktiviert (Werksvorgabe)	Schaltet das System nicht auf den Bereitschaftsmodus.
Aktiviert	Schaltet das System auf den Bereitschaftsmodus, wenn drei Stunden lang keine Bedienung vorgenommen wird.

5 Drücken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.

Bildlage

Zum Verschieben der horizontalen und vertikalen Lage des Bilds auf dem Bildschirm des Plasma Displays.

1 Drucken Sie HOME MENU.
2 „Weiterführunge Einstellungen“ wahlen (▲/▼, dann ENTER).
3 „Position" wahren (↑/↓, dann ENTER).
4 „H/V-Positionseinstellung“ wahlen (▲/▼, dann ENTER).

5 Die vertikale ( / ) und horizontale ( / ) Bildlage einstehen.
6 Drücken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wahlen Sie in Schritt 4 mit / - "Rückstellen" und drücken dann ENTER. Die Bestätigungsanzeige erscheint. Wahlen Sie „Ja" mit / , und drücken Sie dann ENTER.
• Einstellungen werden getrennt für jeder Eingangsquelle gespeichert.

Wahlen eines Eingangssignaltyps

Nachdem an INPUT 1, INPUT 2 oder INPUT 3 Anschlüsse vorgenommen worden sind, geben Sie den Typ der Videosignale an, die von den angeschlossenen Geräten zu erwarten sind. Bezüglich Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Bevor Sie das Menu abrufen, drücken Sie INPUT1, INPUT

2 oder INPUT 3 an der Fernbedienung oder INPUT am Plasma Display, um eine Eingangsquelle zu wahlen.

1 Drucken Sie HOME MENU.
2 „Weiterführunge Einstellungen“ wahlen (▲/▼, dann ENTER).
3 „Eingangswahl" wahren (▲/▼, dann ENTER).
4 Den Signaltyp wahlen ( / ) , dann ENTER).

• Für EINGANG 1 können Sie Video oder RGB wahlen.
• Für EINGANG 2 können Sie Video, S-Video oder KOMPONENTEN wahren.
• Für EINGANG 3 können Sie Video, S-Video oder RGB wahren.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Wenn kein Bild erscheint oder die Bildfarben nicht stimmen, geben Sie einen anderen Videosignaltyp vor.
• Bezüglich der anzugebenden Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Einstellen des Farbsystems

Wenn das Bild nicht klar Herauskommen, wahlen Sie ein anderes Farbsystem (z.B. PAL, NTSC).

1 Drucken Sie HOME MENU.
2. "Weiterführunge Einstellungen" wahlen (4/5, dann ENTER).
3 „Farbsystem“ wahlen (↑/↓, dann ENTER).
4 Das Videosignalsystem wahlen ( / ) , dann ENTER).

• Wahlen Sie unter „Auto“, „PAL“, „SECAM“, „NTSC“ und „4.43NTSC".
• Bei Wahl von „Auto“ werden Eingangssignale automatisch erkannt.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

Die Werksvorgabe ist „Auto".
- Das Farbsystem muss für die Eingänge 1 bis 4 einzel eingestellt werden.
- Bezüglich der Farbsystemeinstellung für jeder Kanal siehe.
Seiten 27 und 28.

Wahlen einer Bildschirmgroße

Manuelle Wahl

Drücken Sie, um zwischen den Bildschirmgroßenoptionen für den Typ der momentan empfangenen Videosignale umzuschalten.

• Mit jedem Druck auf 艹 wird die Einstellung umgeschaltet.
  Die verfügbar Bildschirmgroßen hangen vom Eingangssignaltyp ab.

Gegenstand Beschreibung

4:3	Für 4:3 „Standard“-Bild. An jeder Seite erscheidiert eine Maske.
VOLL 14:9	Für 14:9 „komprimiertes“ Bild. An jeder Seite erscheidiert eine)dünne Maske.
KINO 14:9	Für 14:9 „Letter Box“-Bild. Eine)dünne Maske erscheidiert an jeder Seite, und bei gewissen Programmen können auch Balken am oberen und unteren Rand auftreten.
BREITBILD	In thisem Modus wird das Bild zunehmend zu jeder Seite des Bildschirms gestrekt.
VOLL	Für 16:9 „komprimiertes“ Bild.
ZOOM	Für 16:9 „Letter Box“-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.
KINO	Für 14:9 „Letter Box“-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.

ZUR BEAuchtUNG

• Bei Wiedergabe eines High Definition-Fernsehprogramms kann mit zwischen VOLL und BREITBILD umgeschaltet werden.

Automatische Wahl

Wenn Sie im Menu „Weiterführende Einstellungen“ „WSS“ und „4:3 Modus“ gewählt haben, wird der optimale Bildschirm-Modus für jedem Video signal mit WSS-Information automatisch gewählt.

Wide Screen Signalisierung (WSS)

Mithilfe von WSS kann das System automatisch zwischen verschieden Bildschirmformaten umschalten.

1 Drucken Sie HOME MENU.
2 „Weiterführunge Einstellungen“ wahlen (4/↓, dann ENTER).
3 "WSS" wahlen ( / ) , dann ENTER).
4 „Ein“ wahren (↑/↓, dann ENTER).

Gegenstand

Beschreibung

Ein

Aktiviert die WSS-Funktion.

(Werksvorgabe)

Deaktiviert die WSS-Funktion.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Wenn das Bildschirmformat automatisch nicht korrekt gewählt wird, stellen Sie es manuell auf ein geeignetes Format um.
• Wenn das Videosignal keine WSS-Information enthalt, ist diese Funktion wirkungslös, auch wenn „Ein" gewählt worden ist.

Einstellen des Bildseitenverhältnisses

Wenn die WSS-Funktion aktiviert ist, stellen Sie das Anzeigeformat für 4:3-Seitenverhältnis-Signaleingang ein.

1 Drucken Sie HOME MENU.
2 „Weiterführunge Einstellungen“ wahlen (▲/▼, dann ENTER).
3 „4:3 Modus“ wahren (↑/↓, dann ENTER).
4 „4:3“ oder „BREITBILD“ wahren (▲/▲, dann ENTER).

Gegenstand Beschreibung

4:3

Behalt das 4:3-Bildseitenverhältnis bei und liefert Seitenmasken.

BREITBILD

Breitbild ohne Seitenmasken.

(Werksvorgabe)

4:3

BREITBILD

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Ändern der Helligkeit an beiden Bildschirmseiten (Seitenmaske)

Bei Wahl des Bildschirmiformats 4:3/VOLL 14:9/KINO 14:9 für den AV-Modus kann die Helligkeit der grauen Seitenmasken an den beiden Bildschirmseiten geändert werden.

1 Drucken Sie HOME MENU.
2 „Weiterführunge Einstellungen“ wahlen (▲/▼, dann ENTER).
3 „Seitenmaske“ wahren (↑/↓, dann ENTER).
4 Wahlen Sie den gewünschten Parameter (↑/↓, dann ENTER).

Gegenstand Beschreibung

Fest Stellt stets dieselbe Helligkeit fur die (Werksvorgabe) grauen Seitenmasken ein.

Auto	Stellt die Helligkeit der grauen Seiteimasken gemäß Helligkeit des Bilds ein.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Timer

Bei Ablauf der vorgewählten Zeit schaltet der Timer das System automatisch auf den Bereitschaftsmodus.

1 Drucken Sie HOME MENU.
2 „Timer“ wahren (↑/↓, dann ENTER).
3 Die gewünschte Zeit einstellen (4/4, dann ENTER).

• Sie können wahlen unter "Aus" (Aufheben), "30 Min", "60 Min", "90 Min" und "120 Min".

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Fünf Minuten vor Ablauf der gewählten Zeit wird die Restzeit jeder Minute angezeigt.
• Zum Kontrollieren der Restzeit führen Sie die Schritte 1 und 2 durch.

Verwendung eines Passwords

Dieses System besitzt eine Kindersicherungsfunktion, mit der Sie verhindern konnen, dass sich Kinder ungeeignete Programme ansehen konnen. Um „Sperren“ Programme ansehen zu konnen, muss ein Password eingegeben werden. Die Werksvorgabe für das Password ist „1234“. Das Password kann wunschgemäß geändert werden.

Wenn Sie bei Verwendung des Home Menus „Autoinstallation“, „Analog-TV-Konfig“ oder „Passwort“ wahren verlangt eine Meldung die Eingabe des Passwords, so dass unbefugte Personen Programm-Einstellungen nicht einfachändern können.

Eingeben eines Passwords

Wenn Sie einen mit Kindersicherung gespernten Kanal wahlen, bzw. wenn die Eingabe des Passports beim Offnen eines Menus verlangt wird, achten Sie darauf, das Passport richtig einzugegeben.

1 Geben Sie Ihr vierstelliges Password mit den Tasten 0 - 9 korrekt ein.

ZUR BEACHTUNG

• Wenn dreimal ein falsches Password eingegeben wird, erscheint „Ungültiges Password“, und das Menu wird geschlossen. Um die Password-Eingabeanzeige zur Entsicherung des Passworts wieder abzurufen, wahren Sie den gespernten Kanal oder öffnen das Menu erneut.

Ändern des Passwords

Um das Passwort zu ändern, gehen Sie wie nachfolgend beschreiben vor.

1 Drucken Sie HOME MENU.
2 „Grundeinstellungen" wahren ( / ) , dann ENTER).
3 „Password“ wahlen (▲/▼, dann ENTER).
Die Password-Eingabeanzeige erscheint. Geben Sie Ihr derzeitiges vierstelliges Password mit den Tasten 0 -9 ein.
4 „Password ändern“ wahren (▲/▼, dann ENTER).

5 Geben Sie ein neuen vierstelliges Password mit den Tasten 0 - 9 ein.
6 Geben Sie dasselbe Password, das Sie in Schritt 5 eingegeben haben, noch einmal ein.

• Wenn die eingebeden Kennwörter nicht übereinstimmen, erfolgt Rückschaltung auf Schritt 5, so dass das Passwort von Anfang an neu eingebesen werden kann.
• Wenn die Passwortänderung dreimal nicht erfolgreich war, weil nicht übereinstimmende Kennwörter eingegeben worden sind, wird das Menu geschlossen.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEAuchtUNG

• Notieren Sie das neu eingestellte Password und bewahren Sie die Notiz griffbereit auf.

Rückstellen des Passwords

1 Drucken Sie HOME MENU.
2 „Grundeinstellungen“ wahren ( / ) , dann ENTER).
3 „Password“ wahlen (↑/↓, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0-9 ein.

4 „Rückstellen" wahren (↑/↓, dann ENTER).
5 „Ja“ wahren (↑/↓, dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Durch das obige Verfahren wird das Password auf die Werksvorgabe (1234) rückgestellt.

Deaktivieren des Passwords

1 Drucken Sie HOME MENU.
2 „Grundeinstellungen" wahren ( / ) , dann ENTER).
3 „Password“ wahlen (↑/↓, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0-9 ein.

4 „Password-Einstellung“ wahren (▲/▲, dann ENTER).
5 „Deaktiviert“ wahren (↑/↓, dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

Wir empfehlen, dass Sie Ihr Password eintragen, sodass es stets in Erinnerung bleibt.

PDP-435FDE

Password-Nr.:

Wenn das Password nicht mehr verfügbar ist

Wenn in Schritt 3 oben die Meldung „Ihr Password eingeben“ erscheint, drücken Sie die Taste ENTER an der Fernbedienung und halten diese mindestens 3 Sekunden lang gedrückt.

Das Password wird auf „1234“ rückgesetzt.

Das Plasma Display-System bietet Eignung fur den Anschluss einer breiten Palette an externen Geräten wie Decoder, Videorecorder, DVD-Spieler, Computer, Spielekonsolen und Camcorder. Zum Betrachten des Bilds einer externen Signalquelle wahren Sie mit den INPUT-Tasten an der Fernbedienung (Seite 14) oder der INPUT-Taste am Plasma Display den entsprechenden Eingang.

VORSICHT

• Zum Schutz der gesamten Anlage ist stets der Media-Receiver auszuschalten, bevor Sie einen Decoder, Videorecorder, DVD-Spieler, Computer, Camcorder, eine Spielekonsole oder ein anderes externes Gerät anschließen.

ZUR BEACHTUNG

• Machen Sie sich vor Ausführung der Anschlüsseitte mit der Bedienungsanleitung der entsprechenden Geräte (DVD-Spieler, Computer usw.) vertraut.

Wiedergabe von einem Decoder

Anschlieben eines Decoders

Zum Anschlieben eines Decoders oder anderen Audio/Video-Geräts verwenden Sie den Anschluss INPUT 1.

Media-Receiver (Rückseite)

Anzeigen eines Decoder-Bilds

Für Wiedergabe von einem Decoder

① Drücken Sie die Tasten 0 - 9 oder P + / P- , um ein für Decoder-Einstellung bestimmtes Programm (Seite 29) zu wahren.
② Drücken Sie INPUT 1 an der Fernbedienung oder INPUT am Plasma Display, um EINGANG 1 zu wahren.

ZUR BEACHTUNG

• Verwenden Sie zum Anschluss eines Decoders unbedingt EINGANG 1.
• Wenn das Decoder-Bild nicht sauber wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltyps über das Menu ändern. Siehe Seite 35.
• Nähres zum Signatyp des Decoders finden Sie in der dazugehörigen Bedienungsanleitung.

Wiedergabe von einem Videorecorder

AnschlieBen eines Videorecorders

Zum Anschließlich eines Videorecorders oder anderen Audio/ Video-Geräts verwenden Sie den Anschluss INPUT 2. Wenn Ihr Videorecorder fortgeschrittene „AV-Link“-Systeme (siehe S. 41) für TV-VCR-Verbundbetrieb unterstützen, können Sie den Videorecorder über ein voll verdrahtetes 21-Stift-SCART-Kabel an INPUT 2 oder 3 am Media-Receiver anschließen.

Fortgeschrittene AV-Link-Systeme

• Die Tunerdaten können vom Fernseher direkt in den Videorecorder gespeist werden (Preset-Download).

• Wahlrend der Betrachtung von Fernsehprogrammen kann das Programm mit einem einzigen Druck auf die Recorder Aufnahmetaste aufgezeichnet werden. (WYSIWYR*)

• Genaueres entnehmen Sieitte der Bedienungsanleitung des Videorecorders; manche Recorder besitzen z.B. eine Taste speziell fur WYSIWYR.

• Auf Drücken der Wiedergabetaste am Videorecorder schaltet sich das System automatisch aus dem Bereitschaftsmodus ein und gibt das Recorderbild wieder.

ZUR BEACHTUNG

• Fortgeschrittene „AV-Link“-Systeme für TV-VCR-Verbundbetrieb sind mit manchen externen Quellen unter Umständen nicht kompatibel.

Media-Receiver (Rückseite)

Anzeigen eines Videorecoderbilds

Für Wiedergabe von einem Videorecorder drücken Sie INPUT 2 an der Fernbedienung oder INPUT am Plasma Display, um EINGANG 2 zu wahren.

ZUR BEACHTUNG

• Wenn das Videorecorderbild nicht sauber wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menu ändern. Siehe Seite 35.
• Nähres zum Signaltyp des Videorecorders finden Sie in der dazugehörigen Bedienungsanleitung.
  Die Anschlüsse von INPUT 2 werden in folgender Reihenfolge auf Belegung kontrolliert: 1) S-Video, 2) Video.
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.

Verwendung des HDMI-Eingangs

INPUT 3 umfasst HDMI-Kontakte, denen digitale Audio- und Videosignale zugeführten werden können. Zur Verwendung aktivieren Sie den HDMI-Anschluss und geben die Typen der Audio- und Videosignale an, die von der angeschlossenen Ausrüstung zu erwarten sind. Bezüglich Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Vor dem Aufrufen des Menüs mit INPUT 3 an der Fernbedienung oder mit INPUT am Plasma Display auf INPUT 3 schalten.

Eingangssignal-Korrelationstabelle

1920*1080i@50Hz

720*576p@50Hz

1280*720p@50Hz

720(1440)*576i@50Hz

1920*1080i@59,94/60Hz

720*480p@59,94/60Hz

1280*720p@59,94/60Hz

720(1440)*480i@59,94/60Hz

Anschlieben von HDMI-Ausrüstung

Media-Receiver (Rückseite)

Aktivieren des HDMI-Anschlusses:

1 Drucken Sie HOME MENU.
2 „Weiterführunge Einstellungen“ wahlen (4/4, dann ENTER).
3 "HDMI Eingabe" wahlen ( / ) , dann ENTER).
4 „Einstellungen" wahren (↑/↓, dann ENTER).
5 „Aktiviert“ wahren (↑/↓, dann ENTER).

Gegenstand	Beschreibung
Deaktiviert (Werksvorgabe)	Deaktiviert den HDMI-Anschluss.
Aktiviert	Aktiviert den HDMI-Anschluss.

Angebendes Types der digitalen Videosignale:

1 Die unter Aktivieren des HDMI-Anschlusses aufgeführten Schritte 1 bis 3 wiederholen.
2 „Video“ wahren (↑/↓, dann ENTER).
3 Zuordnungstabelle für Eingangssignale wahren (↑/↓, dann ENTER).

• Wenn Sie „Auto" gewählt haben, versucht das System bei Empfang digitaler Videosignale deren Typ zu identifizieren.

Gegenstand	Beschreibung
Auto (Werksvorgabe)	Identifiziert zugeführte digitale Videosignale automatisch.
Farbe-1	Digitale Komponenten-Videosignale (4:2:2) verriegelt
Farbe-2	Digitale Komponenten-Videosignale (4:4:4) verriegelt
Farbe-3	Digitale RGB-Signale verriegelt

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Wenn Sie einen anderen Parameter als „Auto“ wahlen, erhöhen Sie eine Einstellung vor, die zu einer tatsächlichen Farbe führt.
• Falls keine Meldung erscheint, einen anderen Digital-Video-Signaltyp anweisen.
• Bezüglich der anzugebenden digitalen Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Angebendes Typsder Audiosignale:

1 Die unter Aktivieren des HDMI-Anschlusses aufgeführten Schritte 1 bis 3 wiederholen.
2 „Ton“ wahren (↑/↓, dann ENTER).
3 Den Typ der Audiosignale wahlen (↑/↓, dann ENTER).

• Wenn Sie „Auto" gewählt haben, versucht das System bei Empfang von Audiosignalen deren Typ zu identifizieren.

Gegenstand	Beschreibung
Auto (Werksvorgabe)	Identifiziert zugeführte Audiosignale automatisch.
Digital	Akzeptiert digitale Audiosignale.
Analog	Akzeptiert analoge Audiosignale.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

ZUR BEACHTUNG

• Wenn kein Ton ausgegeben wird, geben Sie einen anderen Audiosignaltyp an.
• Nähres zum anzugebenden Audiosignaltyp siehe Bedienungsanleitung des angeschlossenen Geräts.
• Je nach anzuschließlich Gerät können zusammen auch analoge Audiokabel erforderlich sein.

Gebrauch von i/o Link.A

Dieses System ist mit drei charakteristischen i/o Link.A-Funktionen zur Verknüpfung des Media-Receivers mit anderen Audio/Video-Signalquellen ausgestattet.

Direkter Wiedergabestart

Wenn das Plasma Display-System auf Bereitschaft geschalte t ist, schaltet es sich automatisch ein und gibt das Bild der Audio/Video-Signalquelle (z.B. Videorecorder oder DVD-Spieler) wieder.

WYSIWYR (What You See Is What You Record = Sienehmen das auf, was Sie sehen)

Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste besitzt, startet die Aufnahme automatisch auf Drucken dieser Taste.

Preset-Download

Die vom Tuner des Plasma Display-Systems gespeicherten Kanal-Preset-Daten können über INPUT 2 oder 3 automatisch an den Tuner des angeschlossenen Audio/Video-Geräts (z.B. Videorecorder) übertragen werden.

ZUR BEAuchtUNG

• i/o Link.A arbeitet nur, wenn das Audio/Video-Gerät über ein voll verdrahtetes 21-poliges SCART-Kabel an INPUT 2 oder 3 des Media-Receivers angeschlossen ist.
• Je nach Einstellung des Schalters an der Rückseite des Media-Receivers stehen entweder INPUT 2 oder 3 für i/o Link.A zur Verfügung.
• Wahlen Sie den Eingang, an dem das Aufnahmegerät, wie z.B. ein Videorecorder, angeschlossen ist, mithilfe diese Schalters.
• Genaueres entnahmen Sieitte der Bedienungsanleitung des jeweiligen externen Geräts.
• Wenn ein SCART-Kabel an INPUT 3 angeschlossen und i/o Link.A aktiviert ist, werden Eingangssignale (außer Komponentensignalen) automatisch erkannt und wiedergegeben. Wenn i/o Link.A deaktiviert worden ist, wird stets Video für andere Signale als RGB gewählt, da das System nicht zwischen RGB, Y/C (S-Video) und CVBS (Video) unterscheiden kann; Empfang von Y/C-(S-Video)-Signalen führt zum Beispiel zu monochromer Anzeige.

Videorecorder oder DVD-Recorder

Anzeigen eines DVD-Bilds

Anschlieben eines DVD-Spielers

Zum Anschluss eines DVD-Spielers oder anderen Audio/Video-Geräts verwenden Sie INPUT 2.

Media-Receiver (Rückseite)

DVD-spieler

Anzeigen eines DVD-Bilds

Für Wiedergabe von einem DVD-Spieler drücken Sie INPUT

2 an der Fernbedienung oder INPUT am Plasma Display, um EINGANG 2 zu wahren.

ZUR BEACHTUNG

• Wenn das DVD-Bild nicht sauber wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menu ändern. Siehe Seite 35.
• Nähres zum Signaltyp des DVD-Spielers finden Sie in der dazugehörigen Bedienungsanleitung.

Wiedergabe von Spielekonsole oder Camcorder

Anschlieben einer Spielekonsole oder eines Camcorders

Zum Anschluss einer Spielekonsole, eines Camcorders oder eines anderen Audio/Video-Geräts verwenden Sie INPUT 4.

Media-Receiver (Vorderseite)
Spielekonsole/Camcorder

Wiedergeben des Spielekonsolen- oder Camcorderbilds

Für Wiedergabe von einer Spielekonsole oder einem Camcorder drücken Sie INPUT 4 an der Fernbedienung oder INPUT am Plasma Display, um EINGANG 4 zu wahren.

ZUR BEACHTUNG

• Der Kabelanschluss an INPUT 4 wird der Reihe nach geprüft auf: 1) S-Video, 2) Video.
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.

Wiedergabe über angeschlossene Audio-Geräte

AnschlieBen von Audio-Geräten

Durch den Anschluss von Audio-Geräten wie eines AV-Receivers können Sie die Klangwiedergabe in neue Dimensionen führen.

Media-Receiver (Rückseite)

ZUR BEACHTUNG

• Einzelheiten entnehmer Sieitte der Bedienungsanleitung fur das anzuschlieBende Audio-Gerat.
  Die auf dem Display angezeigten Bilder und der dazugehörige Ton werden stets auch über den Anschluss MONITOR OUTPUT ausgegeben.

Was ist Videotext?

Videotext bezeichnet von den Sendeanstalten zur Information und Unterhaltung ausgestrahnte Textdaten, die mit entsprechend ausgestatteten Fernsehgeräten empfangbar sind. Das Plasma Display-System empfängt Videotext von Fernseh-Senden und decodiert die Daten für die Betrachtung in Form grafischer Seiten. Zum Videotext-Angebot zahlen u.a. Nachrichten, Wetterberichte, Sport- und Börsennachrichten sowie Programmvorschauen.

Grundlegender Videotext-Betrieb

Ein- und Ausschalten von Videotext

1 Wahlen Sie einen Fernsehkanal oder eine externe Eingangsquelle mit einem Videotext-Programm.

2 Drücken Sie, um den Videotext zur Anzeige zu bringen (ganzer Bildschirm).

3 Drücken Sie erneut, um den Videotext auf dem rechten und das normale Bild auf dem linken Screen anzuzeigen.

• Mit jedem Druck auf 3 wird der Bildschirm wie links gezeigt umgeschaltet.
• Wenn Sie ein Programm ohne Videotextssignal gewählt haben, wird „Videotext kann nicht angezeigt werden." angezeigt.

Wahlen und Steuern von Videotextseiten

Mit den folgenden Tasten an der Fernbedienung konnen Sie Videotextseiten wahlen und steuern.

Farbe (Rot/Grün/Gelb/Blau):

Sie können eine Gruppe oder einen Block von Seiten, die in Farbigen Klammern an der Unterseite des Bildschirms angezeigt sind, wahren, indem Sie die entsprechende Farbe (Rot/Grün/Gelb/Blau) an der Fernbedienung drücken.

0-9:

Direkte Auswahl einer Seite zwischen 100 und 899 mithilfe von 0 - 9.

Zur Wahl der{nachsten oder vorgen Seite.

三：

Mit jedem Druck auf ③ wird das Videotextbild wie unter gezeigt umgeschaltet.

E:

Zum Anzeigen verdeckter Informationen wie Antwerten in einem Quiz drücken Sie [3].

• Drucken Sie 3? erneut, um die Informationen wieder zu verbergen.

图：

Um die Aktualisierung der Videotextseiten zu stoppen, drücken Sie.

• Drücken Sie erneut, um den Haltemodus wieder aufzuheiten.

ei:

Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen erscheidt die TOP-Ubersicht.

ZUR BEACHTUNG

• Bevor Sie Videotext anzeigen, schalten Sieitte auf den Einzelbildschirmmodus zurück.

Anzeigen von Unterheiten

Sie können mehrere Unterstellen wie empfangen anzeigen.

Unterseiten-Bildschirm

1 Drücken Sie, um Videotext anzuzeigen.

• Wenn Sie eine Seite öffnen, die Unterheiten enthalt, werden die Unterheiten der Reihe nach automatisch angezeigt.

2 Zum Verlassen des automatischen Unterheitenwechsels drucken Sie / .

• Sie können Unterheiten dann manuell wechseln, indem Sie / drucken.

ZUR BEACHTUNG

• Durch Drücken von 電 wird die Seite gewechselt, und die Unterseitenanzeige wird ausgebendet.
• Durch Drücken von [3] wird der automatische Unterseite wechsel gestopt, und die Funktion der entsprechenden Taste wird ausgeführrt.

Anzeigen der TOP-Ubersicht

Bei Empfang von TOP-Video text kann eine TOP-Textübersicht aufgerufen werden.

TOP-Übersicht-Bildschirm

1 Drücken Sie, um Videotext anzuzeigen.
2 Wahrend TOP-Videotextempfangs drucken Sie i, um die TOP-Ubersicht anzuzeigen.
3 Wahlen Sie die gewünschten Block- oder Gruppenseiten mit / und / , und drücken Sie dann ENTER.

ZUR BEAuchtUNG

• Wahlrend die TOP-Ubersicht angezeigt ist, sind keine anderen Tasten als + / - , I-II, etc., und @wirksam.

Anzeigen von Untertitelseiten

Sie können mehrere Untertitel wie empfangen anzeigen.

1 drücken, um den Untertitel anzuzeigen.
Die Untertitel werden mit den vom Sender empfangenen Datenactualisiert.
2 Erneut drücken, um die nachste verfügbar Untertitelseite aufzurufen.

Fehlerdiagnose

Problem	Lösungsansätze
·Kein Strom. ·System{lüssst sich nicht einschalten.	·Vergewissem Sie sich, dass Plasma Display und Media-Receiver korrekt angeschlossen sind.(Siehe Seite 17.) ·Ist das Netzkabel abgetrennt? (Siehe Seite 20.) ·Ist der Hauptnetzschalter eingeschaltet? (Siehe Seite 21.) ·Prüfen Sie, ob Sie Tasten 0 - 9 an der Fernbedienung betägt haben. (Siehe Seite 21.)·Falls die Anzeige am System rot aufleucht, drücken Sie 0 - 9.
·Grüne und rote Rechtecheschenen abwechselend auf dem Bildschirm.	·Kontrollieren Sie, ob das Systemkabel nicht abgetrennt oder fast abgetrennt ist.(Siehe Seite 17.)
·Systembetrieb nicht möglich.	·Externe Einflüsse, wie z.B. Gewitter oder statische Elektrizität usw. konnen eine Funktionstörung verursachen.In solchen Fällen Plasma Display und Media-Receiver aus- und wieder einschalten oder Netzsteckerziehen und dann nach 1 bis 2 Minuten wieder anschließen.
·Fernbedienung Funktioniert nicht.	·Sind die Batterien polaritätsrichtig (+,-) einlege†? (Siehe Seite 19.) ·Sind die Batterien erschöpf†? Ersetzen Sie die Batterien durch neue. (Siehe Seite 19.)·Zur Steuerung des Systems mit der Fernbedienung Richten Sie diese auf den Fernbedienungssensor am Plasma Display. (Siehe Seite 19.)·Unter zu heller oder Leuchtstoffrähenbeleuchung benutz?·Starker Einfall von Leuchtstoffrähenlicht in den Fernbedienungssensor?
·Kein Bild und kein Ton.	·Prüfen Sie, ob versehentlich die Eingangssquelle für Video gewählt worden ist, obwohl Sie ein Fernsehprogramm sehen möten. (Siehe Seite 22.) ·Kontrollieren Sie, ob ein Kanal gewählt worden ist, der mit der Kindersicherung gespeit ist. (Siehe Seite 29.)·Geben Sie das Passwort ein, um die Kindersicherung vorübergehend aufzuheiten. (Siehe Seite 37.)
·Kein Bild.	·Sind die Verbindungen mit anderen Komponenten korrekt vorgenommen? (Siehe Seiten 39 bis 42.) ·Stimmt die Eingangswahleinstellung? (Siehe Seite 35.)
·Tonausgabe, aber kein Bild.	· „Bild aus" für den Energiesparmodus gewählt? In dieser Falie ist der Bildschirm deaktiviert und nur der Ton wird ausgegeben. Zum Reaktivieren der Bildwiedergabe eine beliebige Taste außer +/− und ×drücken. (Siehe Seite 34.)
·Bild vorhanden, aber kein Ton.	·Prüfen Sie, ob die Lautstärke auf den kleinsten Wert eingestellt ist. (Siehe Seite 23.)·Kontrollieren Sie, ob der Ton stummgeschaltet ist. (Siehe Seite 23.)·Bei Verwendung von INPUT 4 als Eingangsquelle stellen Sie sich, dass auch der Audio-Anschluss verbunden ist. (Siehe Seite 42.)
·Ton ist kanalvertauscht. ·Ton nur von einem Laatsprecher.	·Kontrollieren Sie, ob die Laatsprecherkabel kanalvertauscht angeschlossen sind, oder ob ein Laatsprecherkabel abgetrennt ist. (Siehe Seiten 12 und 18.)·Ist die Balance richtig eingestellt? (Siehe Seite 33.)
·Bild ist verstümmtelt.	·Stimmt die Bildpositionierung? (Siehe Seite 35.)·Ist die richtige Bildschirmgroße gewählt? (Siehe Seite 36.)
·Verfürlung, Farbe blassa oder dunkel, schlechter Farbabgleich.	·Stellen Sie den Bildton ein. (Siehe Seiten 31 bis 32.)·Ist der Raum zu hell? In einem zu hellen Raum kann das Bild dunkel aussehen.·Prüfen Sie die Farbsystem-Einstellung. (Siehe Seiten 28 und 35.)
·Plätzliches Ausschalten.	·Die Temperatur im Inneren des Systems ist zu hoch. Reinigen Sie das System bzw. entfernene Sie jegliche die Belüfung behindernden Gegenstände. (Siehe Seite 15.)·Prüfen Sie die Energiesparmodus-Einstellung. (Siehe Seite 34.)·Prüfen Sie die Timer-Einstellung. (Siehe Seite 37.)

Code	Meldung	Prüfen
SD04	Es wird ausgeschelt. Interne Temperatur ist zu hoch. Temperatur rund um PDP überprüfen.	Prüfen Sie auf hohe Temperatur um das Plasma Display.
SD05	Es wird ausgeschelt. Interne Schutzschaltungen sind aktiviert. Gibt es einen Kurzschluss im Laufsprecherkabel?	Prüfen Sie die Laufsprecherkabel-Verbindungen zwischen Plasma Display und den Laufsprechern.
SD11	Es wird ausgeschelt. Interne Temperatur ist zu hoch. Temperatur um den Media-Receiver kontrollieren.	Prüfen Sie auf hohe Temperatur um den Media-Receiver.

SCART-Anschlussbelegung

Verschiedene Audio- und Video-Geräte konnen über die SCART-Anschlüsse mit dem System verbunden werden.

SCART (INPUT 1)

1. Ausgang Audio, rechts
2. Eingang Audio, rechts
3. Ausgang Audio, links
4. Gemeinsame Erde für Audio
5. Erde für Blau
6. Eingang Audio, links

7. Eingang Blau

8. Audio-Video-Steuierung

9. Erde für Grün
10. Nicht beegt
11. Eingang Grün
12. Nicht beegt
13. Erde für Rot

14. Nicht belegt

15. Eingang Rot

16. Steuerung Rot/Grün/Blau
17. Erde für Video
18. Erde für Rot/Grün/Blau-Steuierung
19. Ausgang Video
20. Eingang Video
21. Steckerabschirmung

SCART (INPUT 2)

1. Ausgang Audio, rechts
2. Eingang Audio, rechts
3. Ausgang Audio, links
4. Gemeinsame Erde für Audio
5. Erde
6. Eingang Audio, links

7. Nicht beegt

8. Audio-Video-Steuierung

9. Erde
10. AV Link-Steuerung
11. Nicht belegt
12. Nicht belegt
13. Erde

14. Nicht belegt

15. Eingang Chroma S-Video

16. Nicht beegt
17. Erde für Video
18. Erde
19. Ausgang Video
20. Eingang Video/Eingang S-Video
21. Steckerabschirmung

SCART (INPUT 3)

1. Ausgang Audio, rechts
2. Eingang Audio, rechts
3. Ausgang Audio, links
4. Gemeinsame Erde für Audio
5. Erde
6. Eingang Audio, links

7. Eingang Blau

8. Audio-Video-Steuierung

9. Erde
10. AV Link-Steuerung
11. Eingang Grün
12. Nicht beegt
    13 Erde

13. Nicht belegt

14. Eingang Rot/Eingang Chroma S-Video

15. Steuerung Rot/Grün/Blau
16. Erde für Video
17. Erde
18. Ausgang Video
19. Eingang Video/Eingang S-Video
20. Steckerabschirmung

Technische Daten

Gegenstand	43"-Plasma Display, Modell: PDP-435PE
Anzahl Pixel	1024 × 768 Pixel
Audio-Veränder	13 W + 13 W (1 kHz, 10 %, 8 Ω)
Surround System	SRS/FOCUS/TruBass
Stromversorgung	220–240 V Wechselstrom, 50/60 Hz, 295 W (Bereitschaft 0,4 W)
Abmessungen	1120 (B) × 652 (H) × 93 (T) mm
Gewicht	26,8 kg

Gegenstand			Media-Receiver, Modell: PDP-R05FE
Farbsystem			PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
TV-Funktion	Empfangssystem		B/G, D/K, I, L/L'
	Empfänger	VHF/UHF	E2-E69ch, F2-F10ch, I21-I69ch, IR A-IR Jch
		CATV	Hyperband, S1-S41 ch
	Autom. Kanalvoreinstellung		99 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung
	STEREO		NICAM/A2
Anschlüsse	Hinten	INPUT 1	SCART (AV in, RGB in, TV out)
		INPUT 2	SCART (AV in/out, S-VIDEO in, AV link *1) Component Video in
		INPUT 3	SCART (AV in/out, S-VIDEO in, RGB in, AV link *1), HDMI in
		Antenne	75 Ω DIN-Eingang für VHF/UHF
	Vorne	INPUT 4	S-VIDEO, AV in
MONITOR OUTPUT-Anschluss		(Hinten)	S-VIDEO out, AV out
Stromversorgung			220–240 V Wechselstrom, 50/60 Hz, 27 W(Bereitschaft 0,4 W)
Abmessungen			420 (B) × 90 (H) × 295 (T) mm
Gewicht			4,8 kg

*1 Schaltbar
- Änderungen der Konstruktion und technischen Daten ohne Ankündigung vorbehalten.

Warenzeichen

• FOCUS, WOW, SRS und das (●)® Symbol sind Warenzeichen von SRS Labs, Inc. Verwendung der FOCUS- und SRS-Technologie unter Lizenz von SRS Labs, Inc.
• Bei diesen Produkt sind FontAvenue®-Fonts unter Lizenz von NEC Corporation integriert. FontAvenue ist ein eingetragenes Warenzeichen der NEC Corporation.
• HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
• Namen der erwähnten Firmen oder Institutionen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

Veröffentlich von Pioneer Corporation. Urheberrechtlich geschützt © 2004 Pioneer Corporation. Alle Rechte vorbehalten.

Printed on recycled paper. Imprimé sur du papier recyclé. Gedruckt auf Recyclungpapier.
