BEDIENUNGSANLEITUNG PDP-4270XD PIONEER

Bitte nutzen Sie die Möglichkeit zur Registrierung Ihres Produktes unter www.pioneer.de (oder www.pioneer-eur.com)

Das Blitzsymbol in einem Dreieck weist den Nutzerdarauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlags bei Personen birtg.

ACHTUNG:

UM SICH NICT DER GEFAIR EINES ELEKTRISCHEN SCHLAGS AuszUSETZEN, DURFEN SHE NICT DEN DECKEL (ODER DIE RUCKSEITE) ENTFERNEN. IM GERATEINNEREN BEFINDEN SICH KEINE VOM NUTZER REPARIERBARE TEILE. UBERLASSEN SE REPARATUREN DEMQUALIFIZIEREN KUNDENDIENST.

Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs-und Wartungsanweisungen in den Dokumenten hin, die dem gefaat beilügen.

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und-töppe) in die Nähe des Gerätes bringen und thises vor Tropfwasser, Spritzwasser, Regen und Nässe schätzen. D3-4-2-1-3_A_Ge

Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/ EEC, geändert durch 93/68/EEC) und den EMV-Richtlinien (89/336/ EEC, geändert durch 92/31/EEC und 93/68/EEC).

WARNING

Vor dem erstmaligen Anschluss des Gerätes an das

Stromnetzitte den folgenden Hinweis sorgfaltig beachten.

Die Netzspannung ist je nach Land verschiedene. Vor der Inbetriebnahme des Gerätes sicherstellen, dass die örtliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B. 230 V oder 120 V) übereinstimmt. D3-4-2-1-4_A_Ge

WARNING

Das Netzkabel these Gerätes ist mit einem dreipoligen (einschließlich Erdungsstift) Netzstecker ausgestattet, der ausschließlich für den Anschluss an eine (geerdete) Schuko-Steckdose vorgesehen ist. Falls der Netzstecker aufgrund einer abweichenden Ausführung nicht an die Netzsteckdose angeschlossen werden kann, muss ein Elektriker mit der Installation einer vorschrifsmäßigen Netzsteckdose beaufragt werden. Beim Erdungsstift handelt es sich um eine Sicherheitsvorrichtung, die auf keinen Fall umgangen oder außer Kraft gesetzt werden darf. D3-4-2-1-6_A_Ge

Die nachstehenden Symbole befinden sich auf am Gerät angebrachten Aufklebern. Sie machen den Benutzer und das Wartungspersonal auf mögliche Gefahren aufmerksam.

WARNING

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die zu Personenverletzungen oder Sachschäden führen kann.

VORSICHT

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die schwere Personenverletzungen verursachen oder Leben kosten kann.

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf\ deses Gerät stellen. D3-4-2-1-7a_A_Ge

VORSICHTSHINWEIS ZUR BELÜFTUNG

Bei der Aufstellung这点es Gerätes muss für einen ausreichenden Freiraum gesorgt werden, um eine einwandfreie Wärmeabfuhr zu gewährleisten. Bezüglich minimalet platzanforderungen siehe seit 15.

WARNING

Im Gerätegehause sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dieren, eine Überhitzung des Gerätes zu verhindern und einen zuverwässigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben,oridae. These Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dichen Teppich oder Bett aufgestellt sein.

VORSICHT

Der POWER-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituationsofar abgezogen werden kann. Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispielsweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a_A_Ge

Taste STANDBY/ON

STANDBY: Im Bereitschaftsmodus ist die

Hauptstromversorgung zum Gerät getrennt, sodass es nicht mehr voll funktionsfähig ist.

Anzeige STANDBY/ON: Im Bereitschaftsmodus leuchtet die Anzeige rot, im Einschaltmodus hingegen blau.

Vielen Dank, dass Sie sich für diesen Pioneer-Produkt entschieden haben.

Lesen Sie die sie Bedienungsanleitungitte aufmerksam durch, sodassie mit der richtigen Bedienungsweise Ihres Modells vertraut werden. Nachdem Sie die Bedienungsanleitung gelesen haben, sollenn Sie ie an einer sicheren Stelle griffbereit aufbewahren. In manchen Ländern oder Verkaufsgebieten weichen die Ausfuhrungen von Netzstecker oder Netzsteckdose unter Umstenden von den in den Abbildungen gezeugten ab. Die Anschluss- und Bedienungsverfahren des Gerates sind jedoch gleich.

Inhalt

01 Wichtige Informationen für den Anwender

Umschalten des Programm-Audiokanals 23

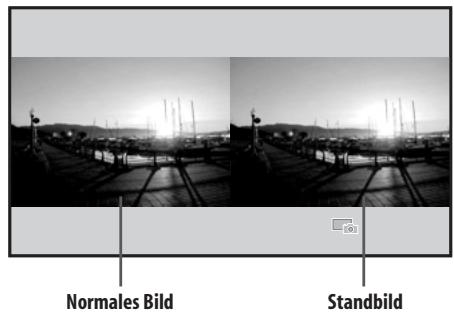

Standbild 23

02 Wichtige Sicherheitshinweise

Beim Installieren zu beachten 10

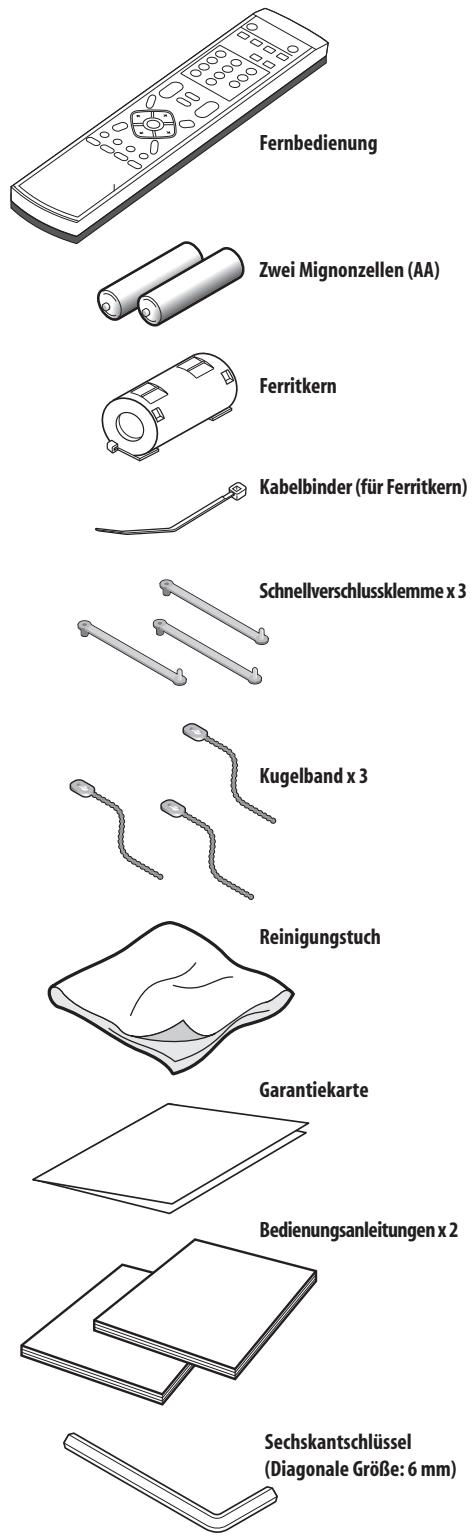

03 Mitgeliefertes Zubehör

04 Teilebezeichnungen

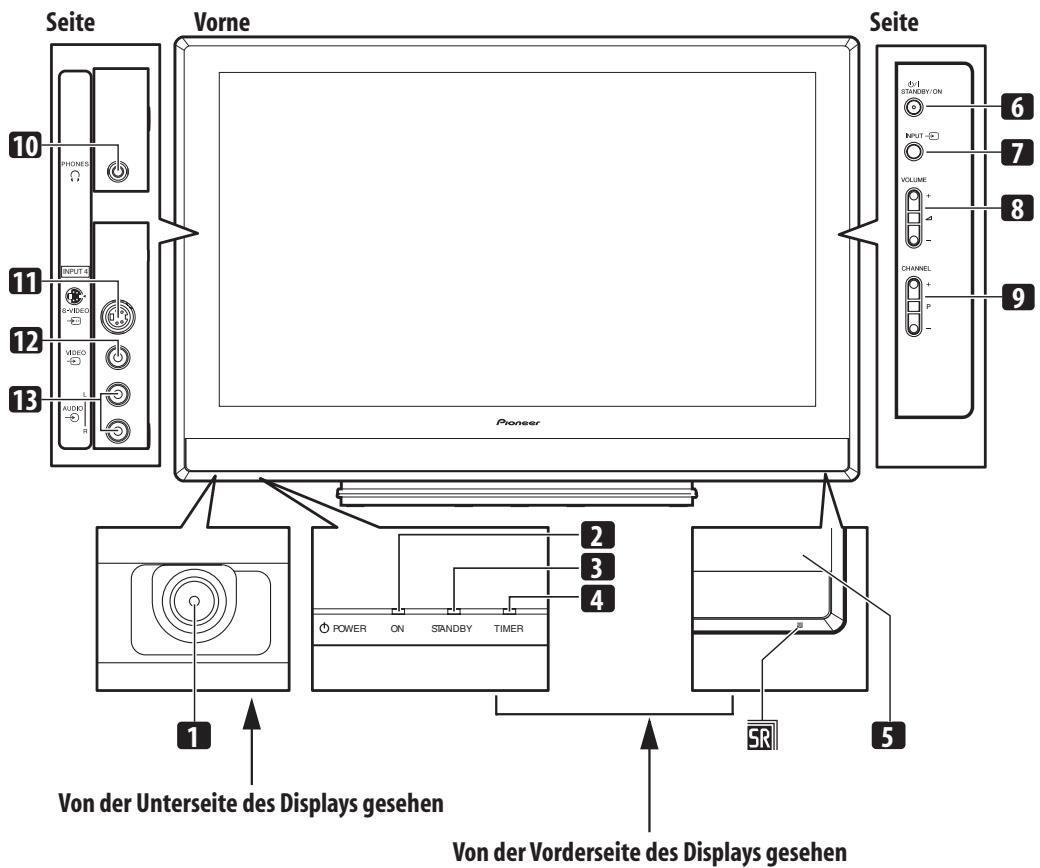

Plasma-Fernseher (Vorne) 12

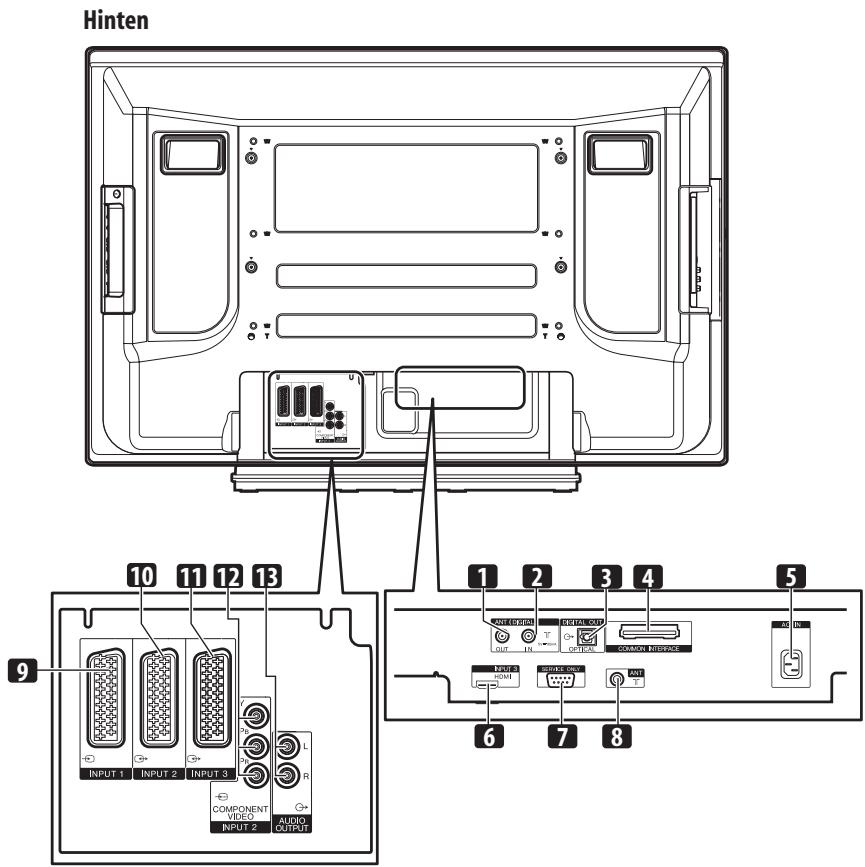

Plasma-Fernseher (Hinten) 13

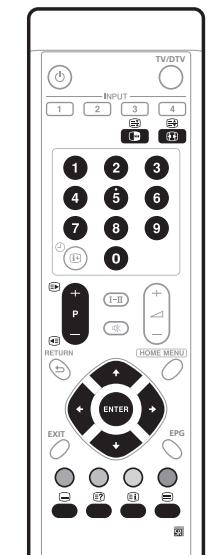

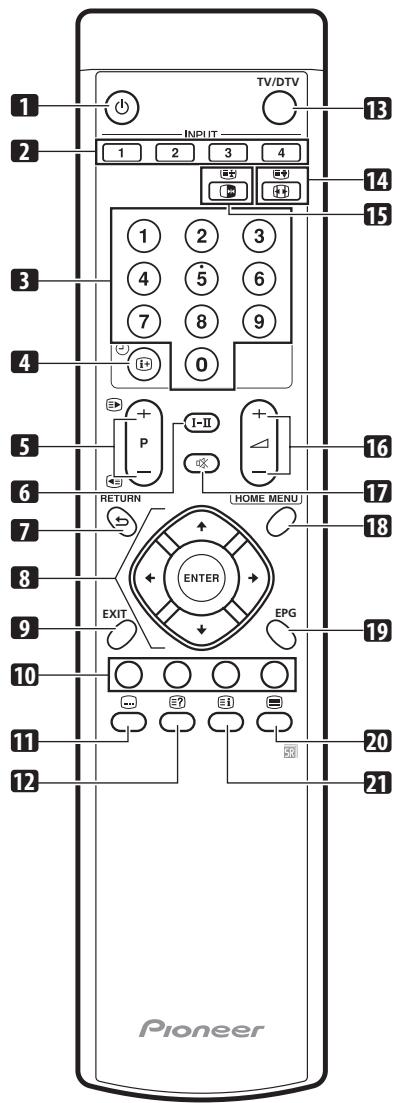

Fernbedienung 14

05 Vorbereitungen

Installieren des Plasma-Fernsehers. 15

Transport des Plasma-Fernsehers 15

Vermeiden eines Umkippens des Plasma-Fernsehers 16

Stabilisieren auf einem Tisch oder auf dem Boden 16

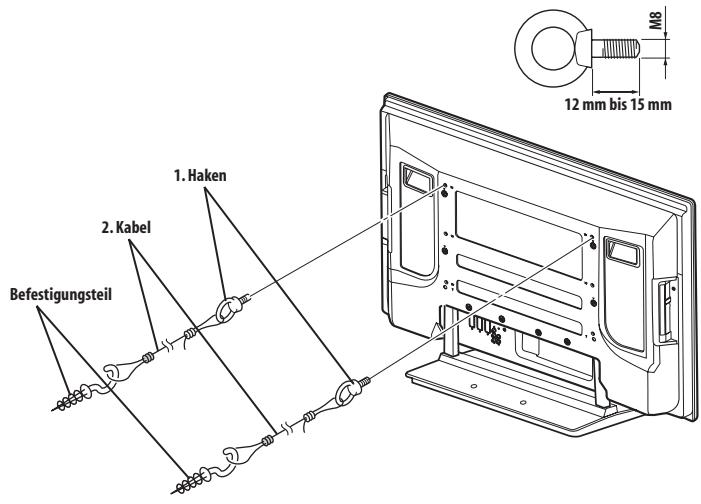

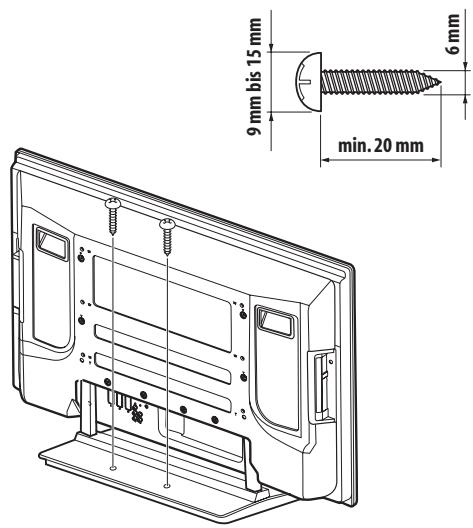

Gebrauch einer Wand zur Stabilisierung. 16

Anbringen/Abnehmer des Pioneer-FuBes. 16

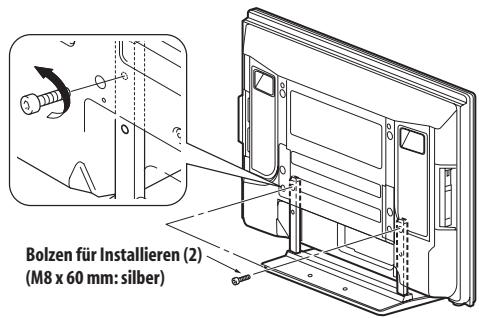

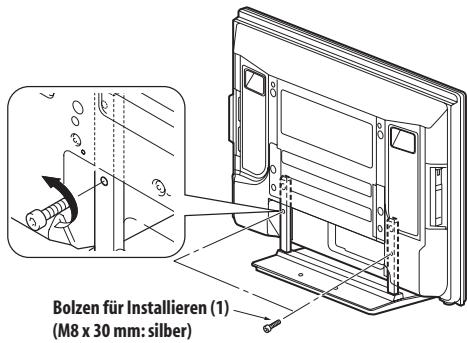

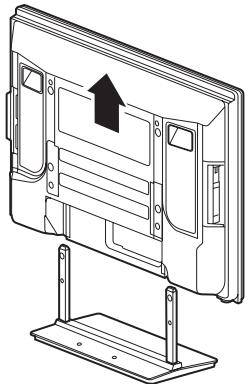

Abnehmen des FuBes 16

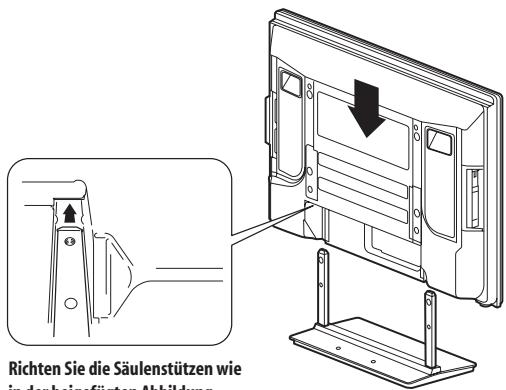

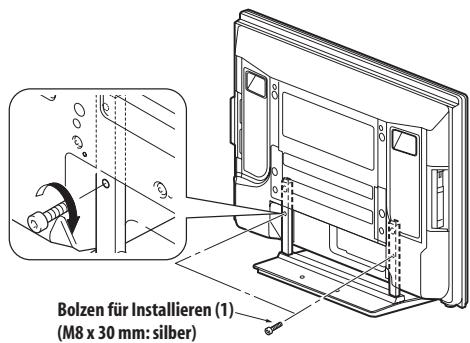

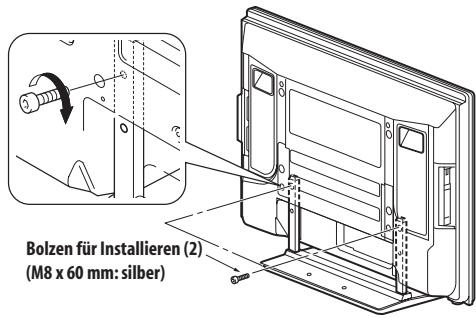

Wiederanbringen des FuBes 17

Grundlegende Anschluss 18

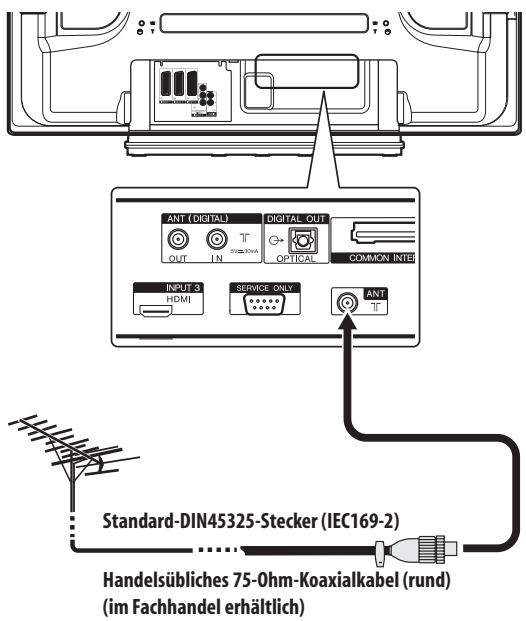

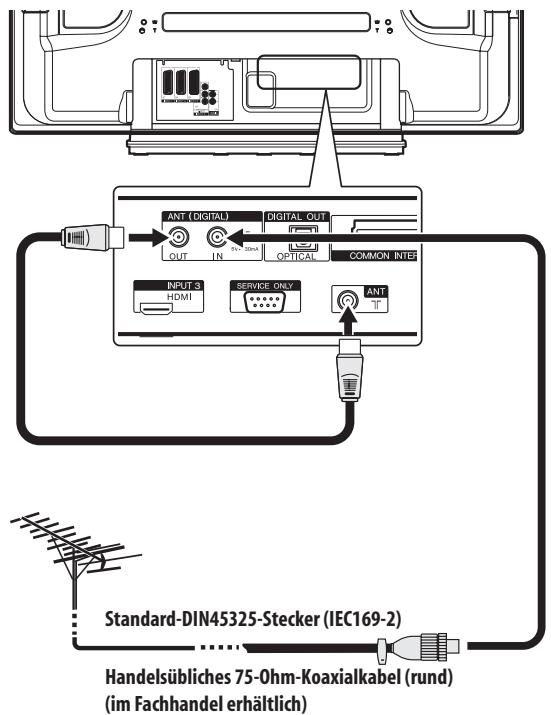

Antennenanschluss 18

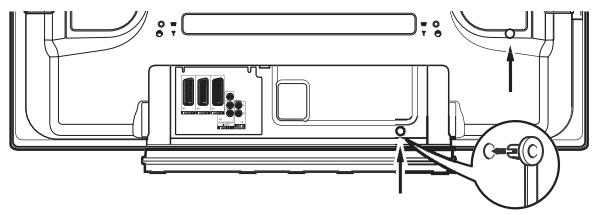

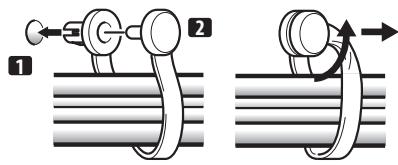

Verlegen von Kabeln 18

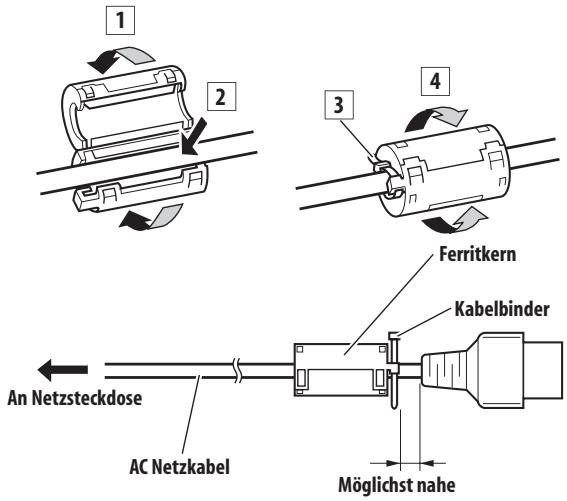

AnbringendesFerritkerns. 19

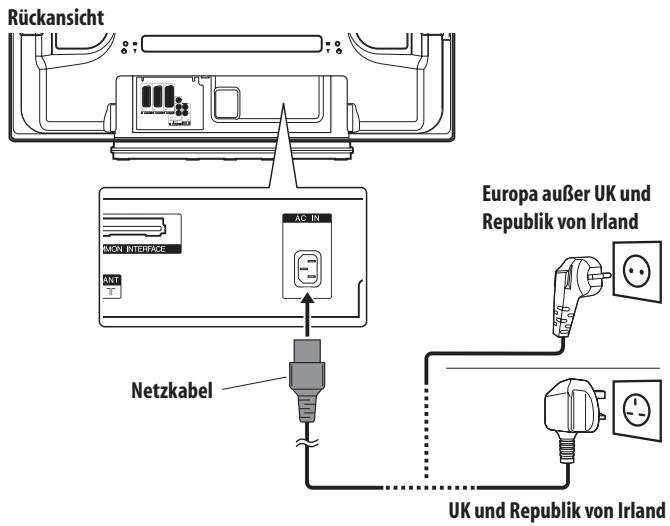

Anschlieben des Netzkabels 19

Vorbereiten der Fernbedienung. 19

Einlagen der Batterien 19

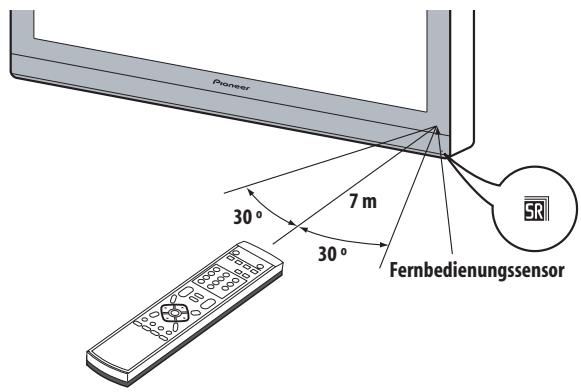

Wirkungsbereich der Fernbedienung 20

06 Fernsehempfang

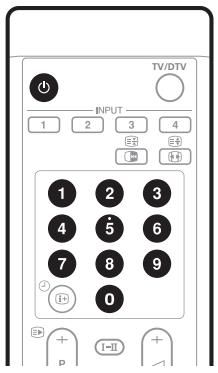

Einschalten 21

Statusanzeigen des Plasma-Fernsehers 21

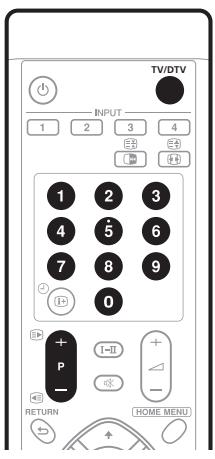

Kanäleändern. 21

Umschalten zwischen dem TV- und dem DTV-Modus. 21

Mit P + / P - and der Fernbedienung 22

Mit 0 bis 9 an der Fernbedienung 22

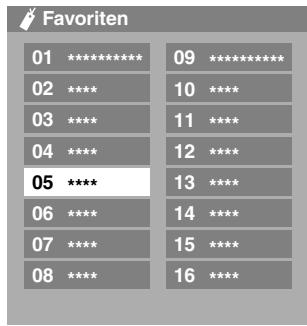

Abrufen von Favoritenkanänen (analog) 22

Lautstärke- und Toneinstellungen 22

Mit + / - and der Fernbedienung. 22

Mit an der Fernbedienung 23

07 Menu Home

Überblick über Menu Home 24

Verwendung des Menüs Home 24

08 Vorbereitung

Programmieren von Fernsehkanalen 25

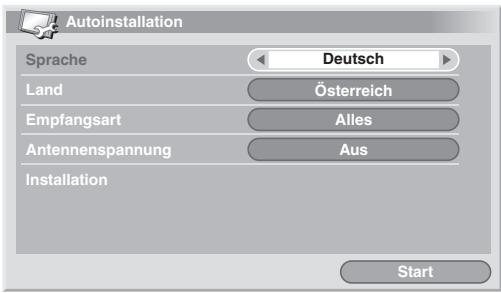

Verwendung der Funktion Automatische Installation 25

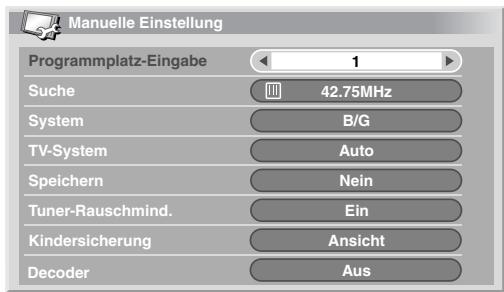

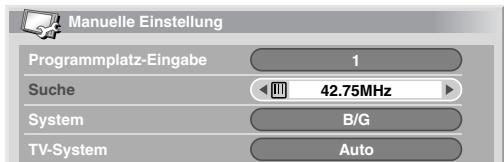

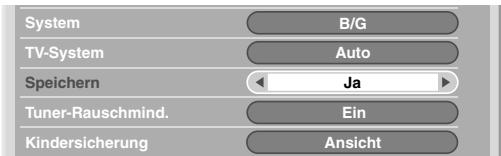

Manuelles Programmieren von Analog-Fernsehkanalen. 25

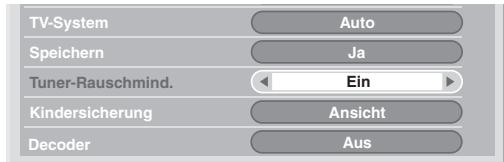

Reduzieren von Bildrauschen 26

Einstellen der Kindersicherung. 26

Wahlen des Decodereingangs 27

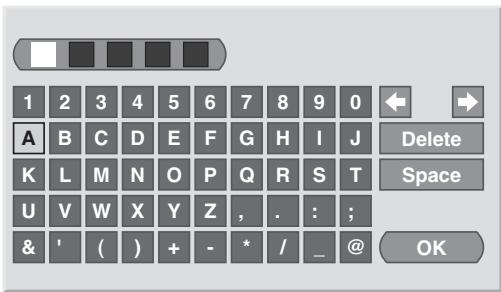

Eingeben von Fernsehkanalnamen 27

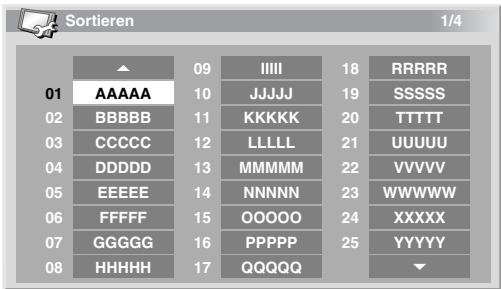

Sortieren von voreingestellen Fernsehkanalen 27

Einstellen der Sprache 28

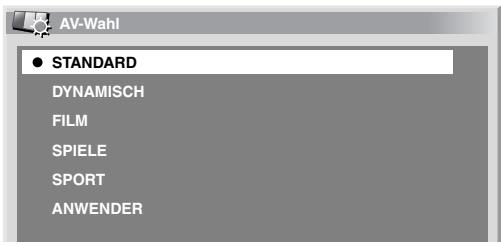

AV-Wahl 28

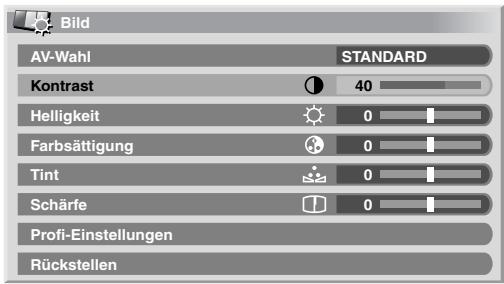

Bildeinstellungen 28

Erweiterte Bildeinstellungen 29

Verwendung von PureCinema 29

Verwendung von Farbtemperatur 29

Verwendung von CTI. 30

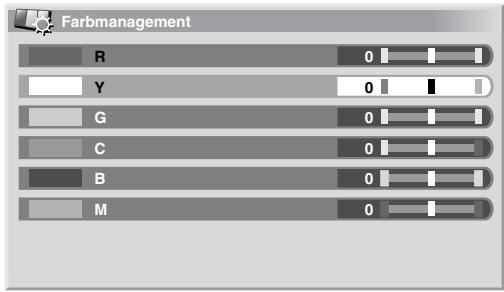

Verwendung von Farbmanagement 30

Verwendung von Farbraum 30

Verwendung von Intelligente Farbe 30

Beseitigen von Bildrauschen 30

Verwendung der Funktionen des Dynamikdehners (DRE) 31

Verwendung des 3DYC- und des I-P-Modus 31

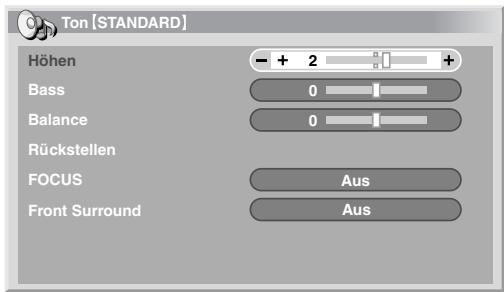

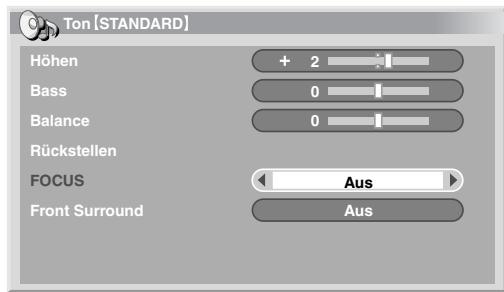

Toneinstellungen 32

FOCUS 32

Front Surround 32

Leistungssteuerung 33

Energiesparmodus 33

Kein Signal -aus- 33

Keine Bedienung -aus 33

09 Wiedergabe von DTV-Programmen

DTV-Programme betrachten 34

Kanale andern 34

Betrachten eines Kanalbanners 34

Betrachten von Untertiteln 34

Neukonfigurierung der DTV-Kanaleinstellungen 35

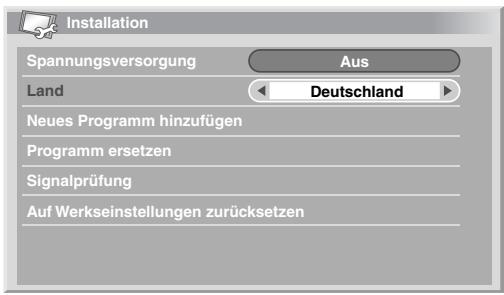

Neuwahl eines Lands. 35

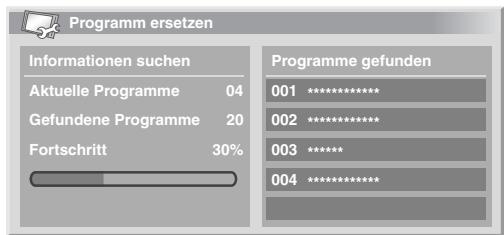

Ersetzen bestehender Kanäle 35

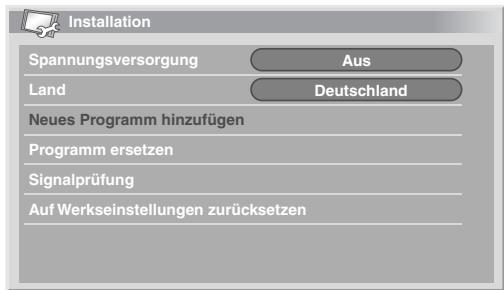

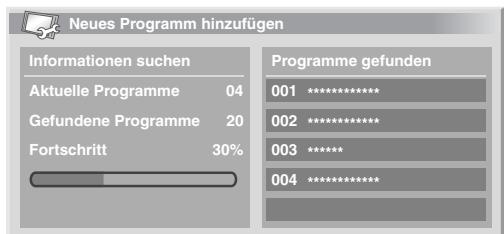

Hinzufugen neuer Kanale 35

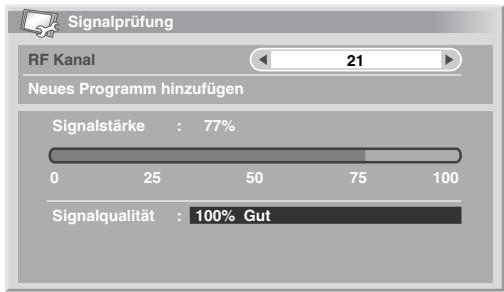

Signalstarke prufen 36

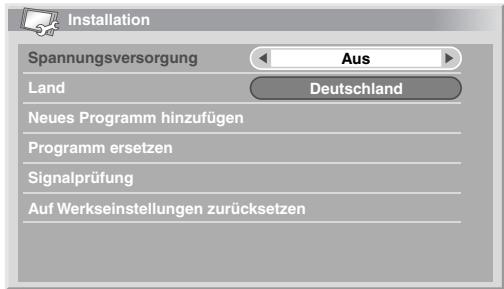

Ein-/Ausschalten der Spannungsvorsorgung. 36
Werksvorgaben zurückrufen 36
Individuelle Gestaltung kanalbezogener Einstellungen. 36

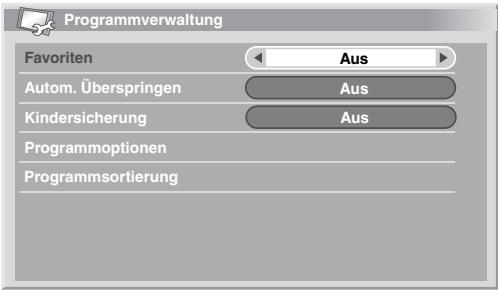

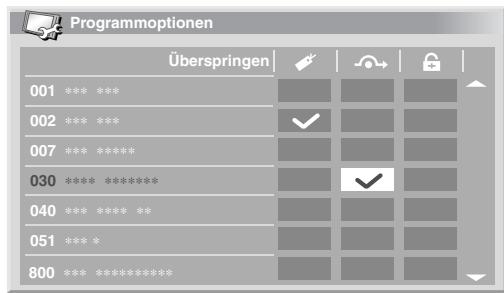

Einstellen von Programmoptionen 36
Aktivieren der Favoritenfunktion 37

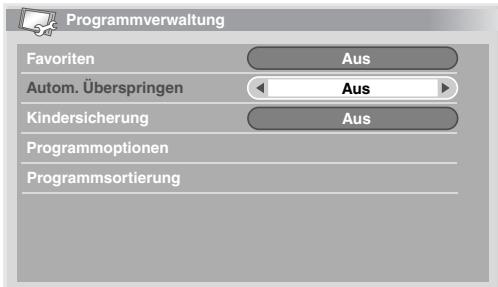

Aktivieren von automatischem Überspringen 37

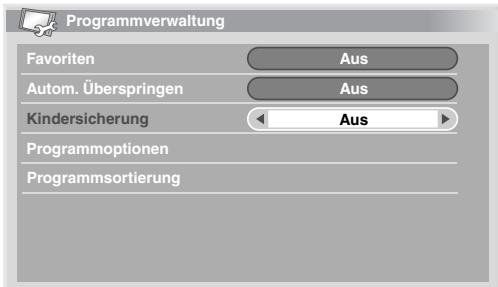

Einstellen der Kindersicherung 37

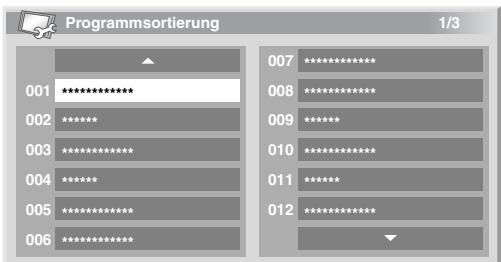

Gespeicherte DTV-Kanäle sortieren 38
Wahlen eines Digital-Audioforms 38
Wahlen der Sprache für Ton, Untertitel und Videotext 38
Verwendung von Software-Aktualisierung 38

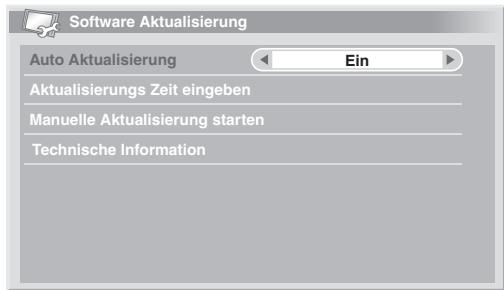

Verwendung der automatischen Aktualisierung 38
Update-Zeit einstellen 39
Manuelle Aktualisierung starten 39
Technische Information anzeigen 39
MHEG-Anwendungen verwenden (nur UK) 39
Bildschirmschoner. 39
Allgemeine Schnittstelle 39

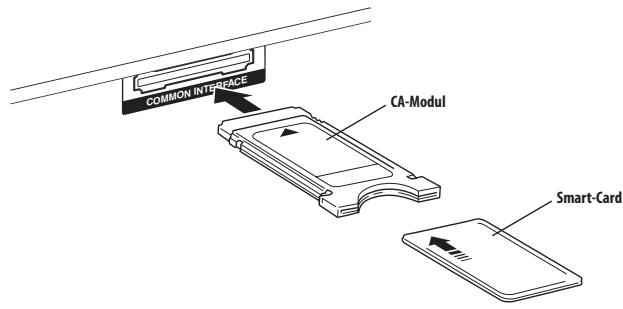

Installieren von CA-Modul und Smart-Card 40
Anzeigen von Informationen zum eingesetzten CA-Modul. 40

10 Verwendung der Elektronischen Programmführung (EPG)

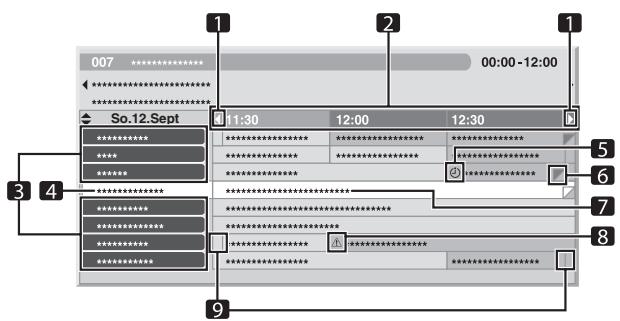

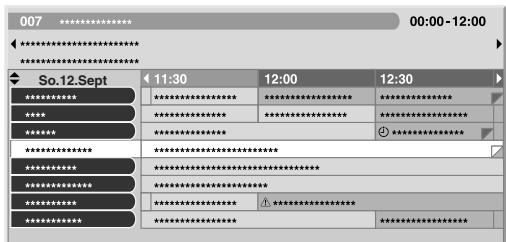

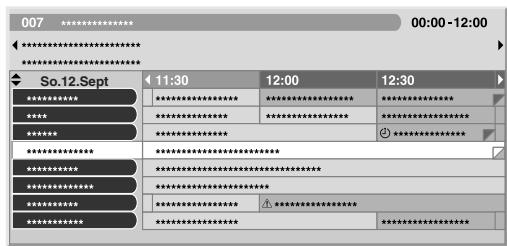

EPG-Anzeigeformat 41
Allgemeine Programmliste 41
Programminformation 41

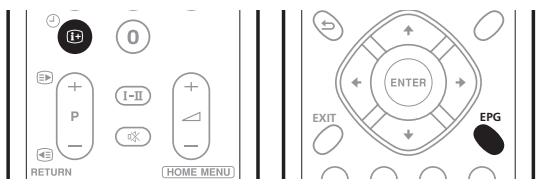

Uber EPG 41

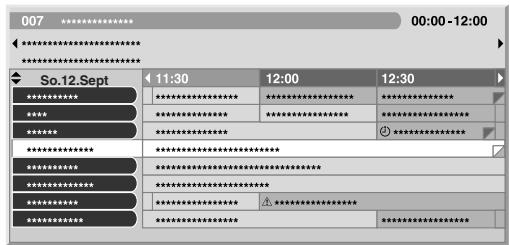

Verwendung von Vorprogrammierung 42
Automatische Kanalwahl und Standby-Aufnahme verwenden... 42

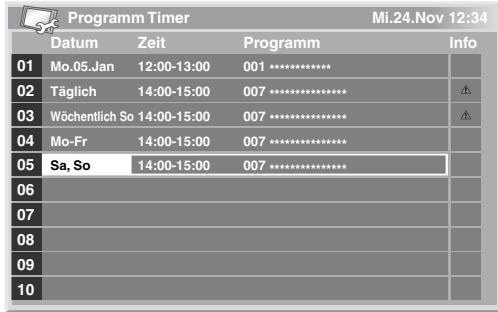

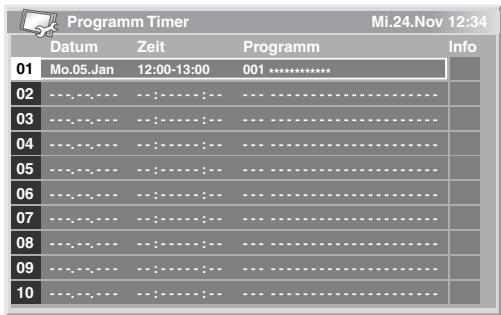

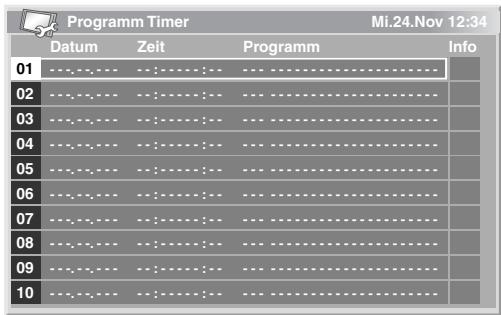

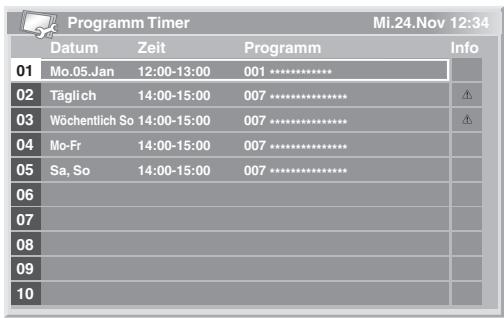

Timer manuell programmieren 43
Prioritatsregeln fur überlappende Voreinstellungen. 43
Vorprogrammierung von TV-Programmen ändern/loschen 43

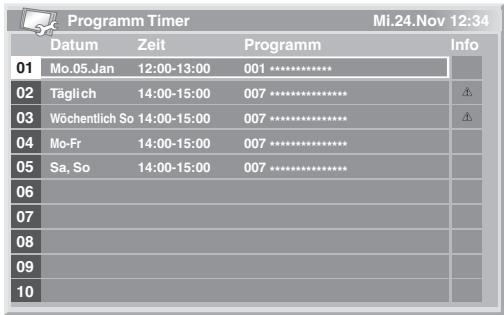

Prioritäten für überlappende Vorprogrammierungenändern. 44
Andere praktische EPG-Funktionen 44
EPG-Springen 44

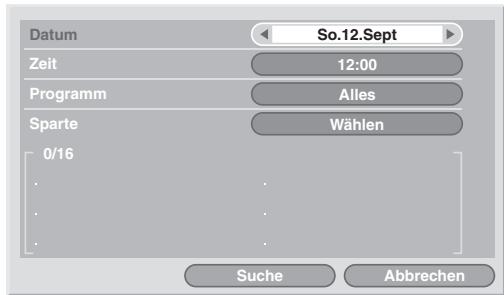

EPG-Suche 44

11 Praktische Einstellmöglichkeiten

Umschalten der vertikalen Ansteuerungsfrequency. 45
Einstellen der Bildposition 45
Wahlen eines Eingangssignaltyps 45

TV-System-Einstellung 45

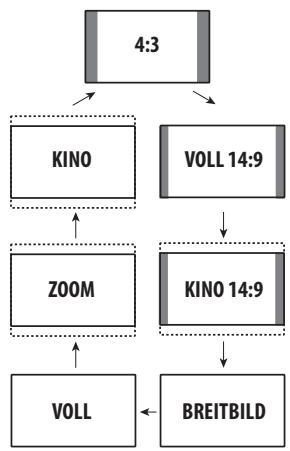

Manuelles Wahlen einer Bildschirmgroße. 46
Automatisches Wahlen einer Bildschirmgroße 46
Wahlen einer Bildschirmgroße für 4:3-Bildseitensignale. .47
Ändern der Helligkeit an beiden Bildschirmseiten
(Seitenmaske) 47
Timer. 47
Verwendung eines Passwords 47
Eingeben eines Passwords 47

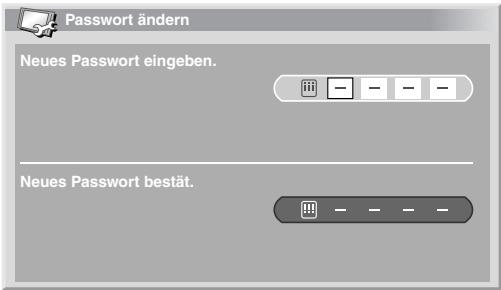

Ändern des Passwords 48
Rückstellen des Passwords 48
Deaktivieren des Passwords 48

12 Verwendung mit anderen Geräten

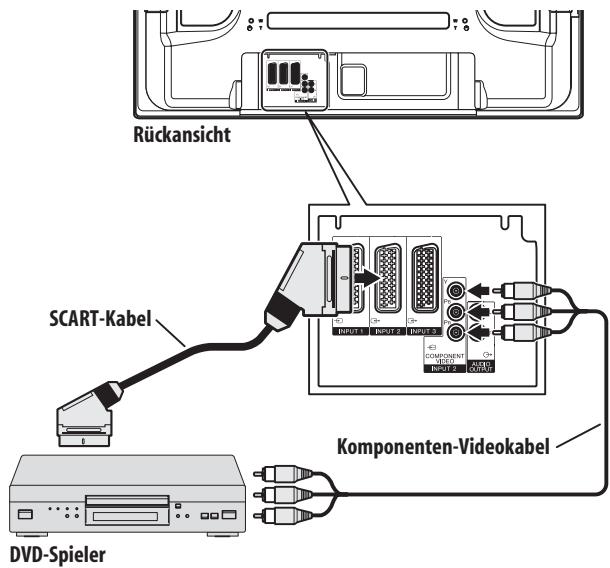

Anschlieben eines DVD-Spielers 49

DVD-Wiedergabe. 49

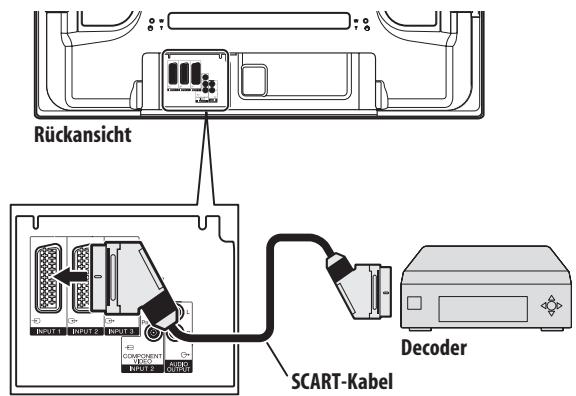

Anschlieben eines Decoders 49
Anzeigen eines Decoder-Bilds. 49

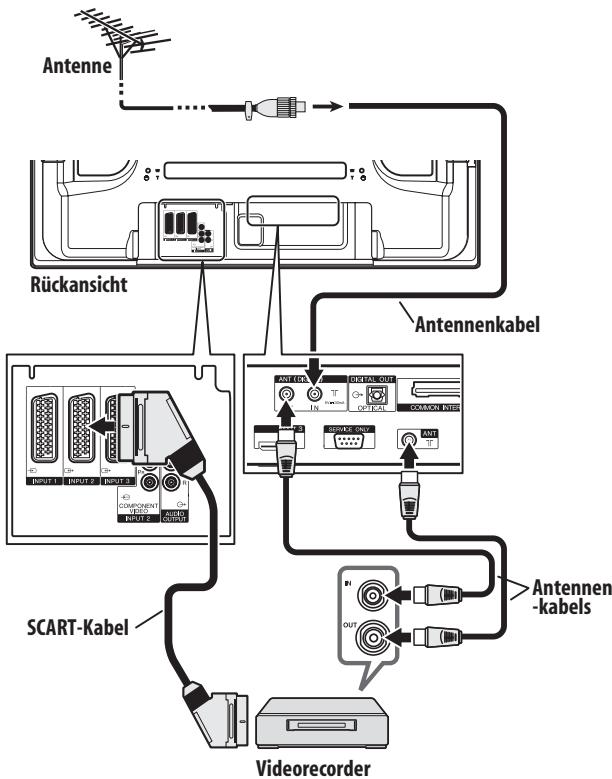

Anschlieben eines Videorecorders 49

VCR-Wiedergabe 50

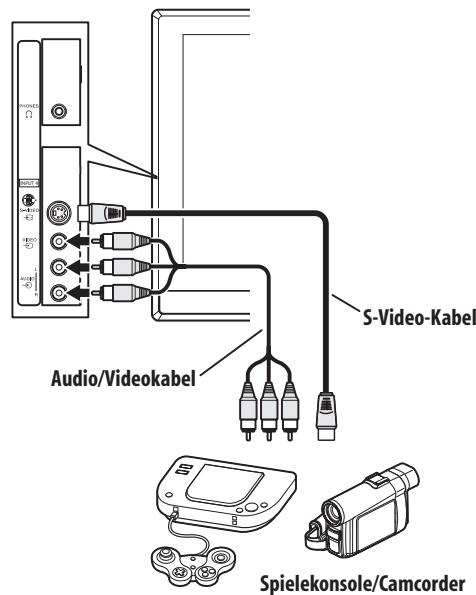

Anschließlich einer Spielekonsole oder eines Camcorders 50
Wiedergeben des Spielekonsolen- oder Camcorderbilds. 50

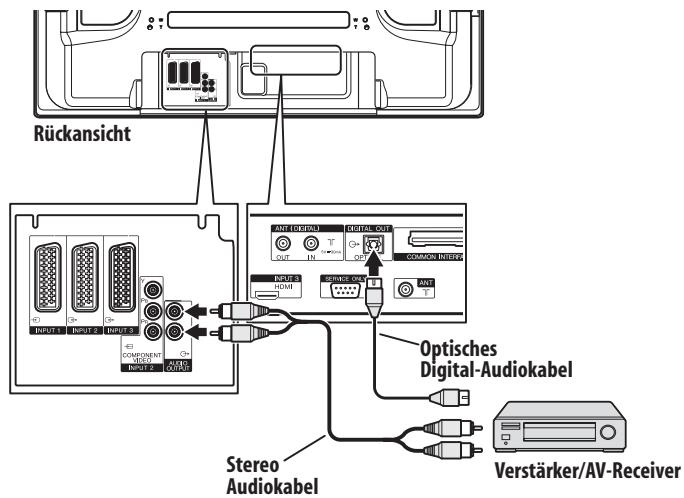

Anschluss eines Verständerkers/AV-Receivers 51
Verwendung des HDMI-Eingangs 51

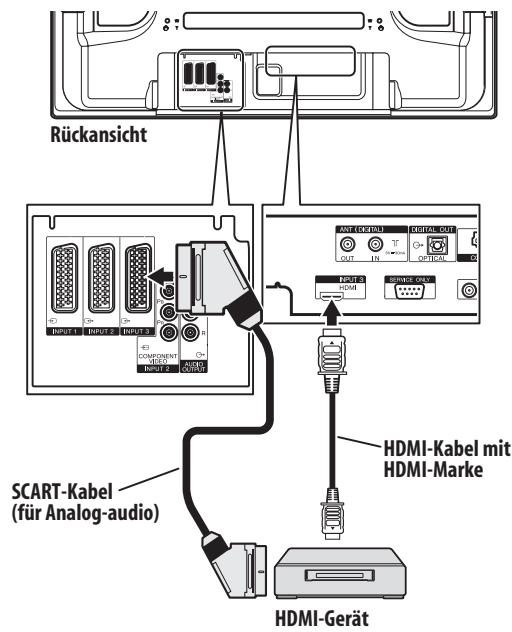

Anschlieben von HDMI-Ausrüstung 51
Gebrauch von i/o link.A 52

Wahl des SCART-Anschlusses für Verwendung mit i/o link.A....52

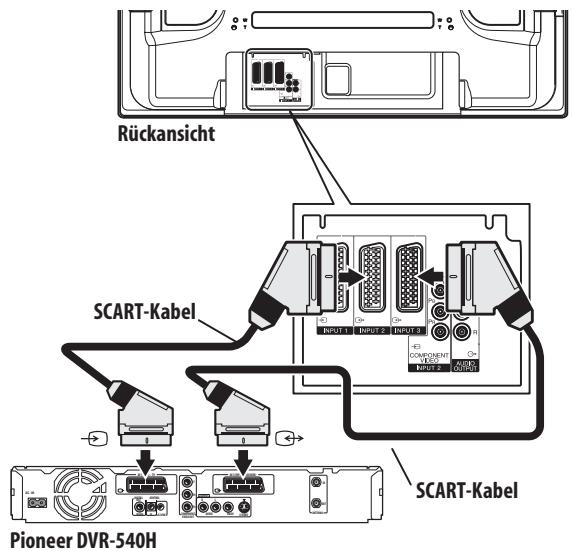

Verwendung der SCART-Ausgabefunktion. 53

Schalten des SCART-Ausgangs. 53

13 Verwendung von Videotext

Videotext-Funktionen 54
Wasist Videotext? .54
Grundlegender Videotext-Betrieb. 54

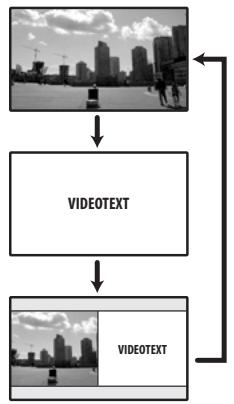

Ein- und Ausschalten von Videotext 54
Wahlen und Steuern von Videotextseiten 54
Anzeigen von Unterheiten 55

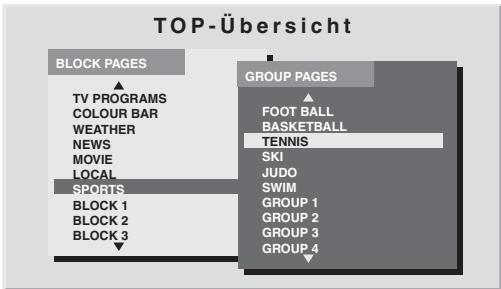

Anzeigen der TOP-Übersicht 55
Anzeigen von Untertitelseiten 55

14 Zusätzliche Informationen

Fehlerdiagnose 56

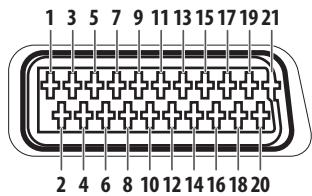

SCART-Anschlussbelegung. 57
Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse .58
Technische Daten 59

Kapitel 1

Wichtige Informationen für den Anwender

Damit Sie den Plasma-Fernseher Pioneer PureVision PDP-4270XD auch vollGENieBenkonnen,solltenSiezunachstdieseInformationen aufmerksam lesen.

Die Plasma-Fernsehgeräte PureVision PDP-4270XD von Pioneer zeichnen sich durch eine lange Lebensdauer und hohe Qualität aus. Die außergewöhnlich hohe Bildqualität des Pioneer PlasmaFernsehsystems beruht auf Design und Konstruktion nach neusten Erkenntnissen sowie fortschnittlicher Prázisionstechnik.

Der Plasma-Fernseher Pioneer PureVision PDP-4270XD sind mit modernster Farbfiltertechnologie: Direktfarfbfilter - ausgestattet. Durch diese Technologie konnte die Farb-/Bildwiedergabequalität bei diesen Modellen im Vergleich zu früheren Modellen verbessert werden. Dank der neuen Technologie ist keine Glasabdeckung mehr vor dem Plasma-Display anzubRINGen. Dies ist ganz im Sinne des immerwahrenden Bestrebens von Pioneer, Umweltbelastung bei der Verbraucherelektronik zu reduzieren, erst während des Herstellungsprozesses und später beim Recycling.

Über seine Lebensspanne nimmt die Leuchtdichte des Pioneer Plasma-Fernsehsystems PDP-4270XD allmählich ab, wie dies auch bei allen Bildschirmen auf Phosphorbasis (z.B. bei herkommlichen Fernsehern mit Bildrohre) der Fall ist. Damit Sie möglichst lange eine ansprechende helle Bildwiedergabe genießen konnen, sollen den sie die nachstehenden Grundregeln aufmerksam lessen und einhalten:

Grundregeln zur Benutzung

Alle Bildschirme auf Phosphorbasis (einschließlich Fernseher mit herkommlicher Bildrohre) konnen durch langere Wiedergabe eines unbewegten Bilds negativ beeinflusst werden. Dies gilt auch für Plasma-Fernseherge. Durch eine Reihe grundlegender Vorsichtsmaßnahmen konnen Nachbilder und bleibende Auswirkungen auf den Bildschirm vermieden werden. Bei Einhaltung der nachstehenden Empfehlungen liefert der Plasma-Fernseher zufrieden stellende Ergebnisse auf lange Sichte:

• Vermeiden Sie früige Wiedergabe des gleichen Bildes oder von bewegten Bildern mit statischen Bereichen (z.B. feste Einblendungen im Bild oder Videospiele mit unbewegten Zonen).
• Geben Sie Videotext nicht über lange Zeit wieder.
• Vermeiden Sie lange Wiedergabe der On-Screen-Einblendungen von einem Decoder, DVD-Spieler, Videorecorder oder anderen Geräten.
• Lassen Sie das Bild nicht langere Zeit ununterbrochen auf Standbild oder Pause geschalte, wenn Sie die Standbildfungtion eines Fernsehers, Videorecorders, DVD-Spielers oder anderen Gerätes verwenden.
• Bilder mit nebeneinander liegenden sehr hellen und sehr dunklen Zonen sollenn nicht über länger Zeit wiederergegeben werden.
• Bei Wiedergabe von einer Spielekonsole wird dringend empfohlen, unter "AV-Wahl" die Einstellung "SPIELE" zu verwenden. Verwenden Sie diesen Modus jedoch nicht über längerere Zeit.
• Nach der Wiedergabe von einer Spielekonsole bzw. eines PC-Bilds oder anderen Standbilds empfeihlt es sich, in Bildschirm-Einstellung "BREITBILD" oder "VOLL" über mindestens die dreifache Dauer der vorherigen Standbildwiedergabe ein normales bewegtes Bild wiederzugegeben.
• Schalten Sie das Display nach Benutzung des Plasma-Fernsehers stets auf den "Bereitschafts"-Modus (Standby).

Grundregeln zur Aufstellung

Der Plasma-Fernseher Pioneer PureVision PDP-4270XD zeichnet sich durch eine sehr flache Bauweise aus. Aus Sicherheitsgründen sollenn bei der Montage oder Aufstellung geeignete Maßnahmen getroffen werden, um ein Umkippen bei Vibrationen oder unbeabsichtigter Berührung zu verhindern.

Zum Aufstellen des Produkts sollenausschließlich die von Pioneer hierfür konstruierten Teile und Zubehörteile verwendet werden. Durch den Gebrauch von anderen Zubehörteilen als dem Fuß oder der Montagehalterung von Pioneer können Instabilität und darauf folgende Verletzungen verursacht werden. Wenn Sie eine individuelle Installation in Erwädigung ziehen, sollenn Sie sich mit ihrem Handlcr in Verbindung setzen. Im Interesse einer sachgemäßen Aufstellung sind die entsprechenden Arbeitsen von qualifiziertem Fachpersonal auszuführen. Pioneer übernimmt keine Gewähr für etwaige Unfälle oder Schäden, die auf die Verwendung von Teilen oder Zubehörteilen zurückzuführen sind, die von anderen Herstellern stammen. Zur Vermeidung von Störungen und Überhitzung dürfen die Belüftungsöffnungen an der Hauptinheit bei der Aufstellung nicht blockiert werden, damit einwandfrei Wärmeabfuhr gewährleistet ist:

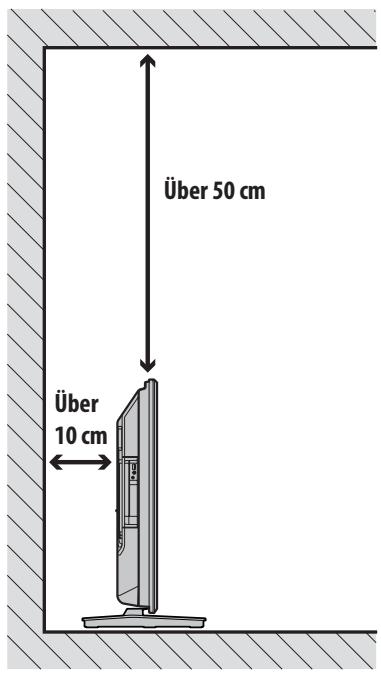

• Halten Sie einen gewissen Abstand zu anderen Geräten oder Wänden usw. ein. Bezüglich des um das Gerät erforderlichen minimalen Freiraums siehe Seite 15.
• Stellen Sie das Gerät nicht an beengten Plätzen mit schlechter Belüftung auf.
• Decken Sie es nicht mit einem Tuch oder Ähnlichem ab.
• Befreien Sie die beiden und rückseitigen Belüftungsöffnungen mit einem Staubsauger, der auf die niedrigste Saugstärke einzustellen ist, von Staubansammlungen.
• Stellen Sie das Produkt nicht auf einen Teppich oder eine Decke.
• Belassen Sie das Produkt nicht in urngekipptem Zustand.
• Drehen Sie das Produkt nicht um.

Wenn das Gerät bei nicht ausreichender Belüftung betrieben wird, kann seine Innentemperatur übermäßig ansteigen, was zu Störungen führen kann. Wenn die Umgebungs- oder Innentemperatur eine bestimmte Schwelle überschreitet, schaltet sich das Display automatisch aus, damit die elektronischen Bauteile abkühlen und gefährliche Situationen vermieden werden. Nicht vorhersehbare Störungen konnen verursacht werden durch: Aufstellung an einem ungeeigneten Ort, unsachgemäße Montage, Installierung, Befestigung oder Bedienung des Produkts bzw. am Produkt vorgenommene Modifikationen. Pioneer kann jedoch für derartige Störungen oder daraus entwickelte Unfälle nicht zur Verantwortung gezogen werden.

Hinweis

Im Folgenden werden typische Effekte und Eigenschaften von Matrix-Displays auf Phosphorbasis, die als solche nicht durch beschränkte Garantien des Herstellers abgedeckt sind, aufgeführt:

• Permanente Restbilder auf dem Phosphor der Abdeckung.
• Vorhandensein einer geringen Anzahl inaktiver Lichtzellen.
• Von der Abdeckung erzeugte Geräusahe, beispisseweise: Ventilatormotorgeräusahe und Stromkreisbrummern/Summen der Glasabdeckung.

Vorsicht

• Pioneer übernimmt keine Verantwortung für jegliche Schäden aufgrund falschen Gebrauchs des Produkts durch den Eigentümer oder andere Personen, Funktionstörungen bei Gebrauch, andere Produktbezogene Probleme und Gebrauch des Produkts außer in Fällen, in denen die Firma haftungspflichtig ist.

Plasma-Fernseher-Schutzfunktion

Wenn Standbilder (wie z.B. Fotos oder Computer-Bilder) länger Zeit am Bildschirm angezeigt bleiben, wird dieser etwas abgedunkelt. Hierfür ist die Plasma-Fernseher-Schutzfunktion verantwortlich, die die Helligkeit automatisch regelt, um den Bildschirm bei Standbildanzeige zu schonen. Diese Erscheinung stellt also keine Funktionstörung dar. Der Bildschirm wird abgedunkelt, wenn eine etwa drei Minuten langfortwährende Standbildanzeige erkannt wird.

Informationen zu Pixeldefekten

Plasmabildschirm zeigen Informationen mithilfe von Pixeln an. Pioneer Plasma-Fernseher-Plans enthalten eine sehr hohe Anzahl an Pixeln. (Ja nach Panel-Gröbe: über 2,3 Millionen Zellen bei einem 42-Zoll-Display). Hinter allen Pioneerbildschirm-Plans steht eine ultraprázise Fertigungstechnologie, und jeder einzeln Gerät wird einer strikten Qualitätskontrolle unterzogen.

Es kann jeder vorkommen, dass eine Pixel immer deaktiviert oder aktiviert sind, sodass auf dem Bildschirm dauerhaft entweder ein schwarzes oder farbiges Bildelement erscheint.

Dieser Effekt ist durch den allen Plasma-Fernseher zu Grunde liegende Technologie bedingt.

Wenn bei normalem Betrachtungsabstand zwischen 2,5 Metern und 3,5 Metern und Wiedergabe eines normalen Programms (d.h. nicht einer Testkarte, eines Standbilds oder einer einfarbigen Anzeige) defekte Pixel zu sehen sind, wenden Sie sichitte an ihren Handler.

Wenn derartige Pixel jedoch nur aus nächster Höhe oder bei einfarbigen Anzeigen festgestellt werden können, so ist dies für diese Technologie als normal anzusehen.

Infrarotstrahlen

Aufgrund seiner Bauweise gibt der Plasma-Fernseher Infrarotstrahlen ab. Je nach Gebrauch des Plasma-Fernsehers konnen Fernbedienungen von in der Höhe befindlichen Geräten und drahtlose Kopfhörer, die mit Infrarotstrahlen arbeiten, gestört werden. In einem solchen Fall ändern Sie den Aufstellort, sodass entsprechende Sensoren nicht beeinträchtigt werden.

Funkstörungen

Obwohl these Produkt alle zutreffenden Normen erfüllt, kann es in begrenztem Maße Funkstörungen verursachen. MW-Radios, PCs und Videorecorder, die sich in unmittelbarer Höhe these Produkte befinden, konnten gestört werden. In diesen Fall vergroßern Sie den Abstand zwischen diesen Produkt und betroffenen Geräten entsprechend.

Plasma-Fernseher-Antriebsgeräusch

Der Bildschirm des Plasma-Fernsehers besteht aus extrem feinen Pixeln, die den empfangenen Videosignalen entsprechend Licht ausstrahlen. Hierbei konnen Summgeräuche oder Stromkreisbruppen vom Plasma-Fernseher wahrgenommen werden.

Haften Sie keine Gegenstände wie z.B. Etiketten oder Klebebänder am Produkt an

Hierdurch konnte das Gehäuse verfürt oder verkratzt werden.

Bei längerem Nichtgebrauch des Produkts

Durch längerzeitigen Nichtgebrauch konnen Funktionen des Produkts beeinträchtigt werden. Schalten Sie das Produkt gelegentlich ein und betreiben Sie es.

Kondenswasserbildung

Feuchtigkeit kann sich an der Oberfläche oder im Inneren des Produkts niederschlagen, wenn es schnell von einer kalten an eine warme Stelle gebracht wird, oder zum Beispiel an einem Winternorgen unmittelbar nach Einschalten einer Heizung. Wenn eine derartige Kondenswasserbildungstattgefunden hat, schalten Sie das Produkt nicht ein, sondern warten Sie, bis die Feuchtigkeit verdunst ist. Gebrauch des Produkts unter Feuchtigkeitsniederschlag kann zu Funktionstörungen führen.

Reinigen der Bildschirmoberfläche und der glänzenden Fläche des vorderen Gehäuses

Wischen Sie die Bildschirmoberfläche bzw. die glänzende Fläche des vorderen Gehäuses zur Reinigung vorsichtig mit einem trockenen, weichen Tuch ab. Sie konnen hierzu das mitgelieferte Reinigungstuch oder ein ähnliches Tuch (z.B. ein Baumwoll- oder Flanelltuch) verwenden. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie den Bildschirm stark abreiben, konnen Kratzer verursacht werden.

Wenn Sie den Bildschirm mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursacht werden.

Reinigen des Gehäuses

Wischen Sie das Gehäuse diesen Produkts zur Reinigung vorsichtig mit einem sauberen, weichen Tuch (z.B. mit einem Baumwoll- oder Flanelltuch) ab. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie das Gehäuse stark abreiben, können Kratzer verursacht werden.

Das Gehäuse these Products besteht hauptsächlich aus Kunststoff. Verwenden Sie zur Reinigung des Gehäuses keine Chemikalien wie Benzin oder Verdünner. Derartige Chemikalien können das Finish beeinträchtigen und zu einer Ablösung der Beschichtung führen. Setzen Sie das Produkt keinen flüchtigen Mitteln, wie z.B. Pestiziden, aus. Lassen Sie das Produkt nicht langere Zeit mit Gummi- oder Kunststoffobjekten in Berührung. Der im Kunststoff enthaltene Weichmacher kann das Finish angreifen und zu einer Ablösung der Beschichtung führen.

Wenn Sie das Gehäuse mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursacht werden.

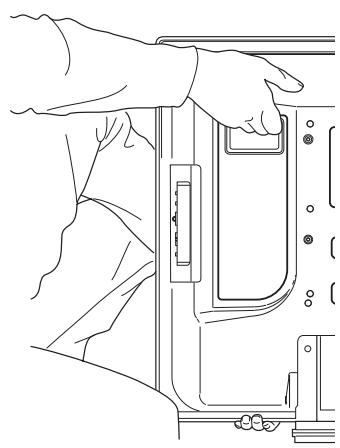

Griffe an der Rückseite des Plasma-Fernsehers

Nehmen Sie die Griffe an der Rückseite des Plasma-Fernsehers nicht ab.

Tragen Sie den Plasma-Fernseher an den rückseitigen Griffen und lessen Sie sich hierbei von einem Helfer unterstützen. Halten Sie beim Bewegen des Plasma-Fernsehers nicht nur einen Griff fest. Verwenden Sie die Griffe wie gezeigt.

Weder zur Installation, noch beim Tragen, noch zu einem anderen Anlass darf das Gerät an den Griffen aufgehängt werden. Setzen Sie die Griffe nicht als Kippschutzvorrichtungen ein.

Ventilatormotorgeräusche

Die Drehzahl des Kühlventilatormotors steigt bei zunehmender Umgebungstemperatur des Plasma-Fernsehers. In dieser Fall kann der Ventilatormotor hörbar werden.

Vorsicht

Einbrenner und Nachbilder

Wenn desselbe Bild, zum Beispiel ein Standbild, über langere Zeit angezeigt wird, konnen Nachbilder entstehen. Dies kann in den folgenden beiden Fälle auftreten.

Nachbild wegen elektrischer Restladung

Wenn Bildmuster mit sehr hoher Spitzenluminanz länger als 1 Minute angezeigt werden, konnen Nachbilder wegen elektrischer Restladung verursacht werden. Die Nachbilder lösen sich auf, wenn bewegte Bilder wiedergegeben werden. Die Zeitdauer bis zur Auflösung der Nachbilder hangt von der Luminanz der ehemaligen Standbilder und deren Anzeigedauer ab.

Nachbild durch Einbrennen

Meiden Sie Wiedergabe desselben Bilds über eine langere Zeit.

Wenn desselbe Bild fortwahrend uber langere Zeit, oder fur kürzere Zeit, jedoch uber mehrere Tage hinweg angezeigt wird, kann es am Bildschirm einbrennen und ein permanentes Nachbild hinterlassen. Derartige Nachbilder fallenzar nicht so stark auf, wenn bewegte Bilder wiedergegeben werden, sie losen sich jedoch nicht mehr vollständig auf.

Hinweis

• Wird ein Standbild, wie z.B. ein Programm-MENU, 5 bis 10 Minuten lang angezeigt, so wird es automatisch abgestellt, um Einbrennen zu verhindern.
• Zur Vorbeugung gegen Einbrennen wird die Anzeigeposition automatisch etwas verändert, wenn der Strom eingeschaltet oder der Eingang umgeschaltet wird. Je nach Programminhalt konnen gewisse Bildteile nicht zu sehen sein.

Vermeiden einer Beschädigung des Bildschirms durch Einbrennen

• Sofern keine Urheberrechte verletzt werden, empfeihlt es sich, den ganzen Bildschirm zur Bildwiedergabe zu nutzen (siehe Seite 46).
• Die Energiesparfungtion kann auch zur Vorbeugung gegen Einbrennen eingesetzt werden (siehe Seite 33).

Mischen Sie diesen Produkt, wenn Sie es entsorgen wollen, nicht mit gewöhnlichen Haushaltsabfläten. Es gibt ein getrenntes Sammelsystem für gebrauchte elektronische Produkte, über das die richtige Behandlung, Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet werden.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei abgeben oder einem Handler übergeben (wenn sie ein ähnliches neues Produktkaufen).
Bitte wenden Sie sich in den Ländern, die oben nicht aufgeführrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die ortliche Kommunalverwaltung.

Auf diese Weise stellen Sie safer, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mögliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Kapitel 2

Wichtige Sicherheitseinweise

Elektrizität erhalten die nutzliche Aufgaben, kann aber auch

Personenverletzungen und Sachschäden verursachen, wenn sie unsachgemäß gehandelt wird. Bei der technischen Entwicklung und Herstellung theses Produkts stand die Sicherheit an erster Stelle. Dennoch besteht bei unsachgemäßer Handhabung u.U.

Stromschlag- und Brandgefahr. Um möglichche Gefahren abzuwenden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produktsitte die nachstehenden Anleitungen. Lesen Sie im Interesse sicheren Betriebs und einer langen Produktlebensdauer zunachst die nachstehenden Hinweise sorgfältig durch.

1. Anweisungen lessen — Bedieren Sie das Produkt erst, nachdem Sie alle diesbezüglich den Hinweise gelesen und verstanden haben.
2. Handbuch gut aufbewahren - Sie sollenn diese Anleitung mit den Sicherheits- und Bedienungshinweisen so aufbewahren, dass Sie im Bedarfsfall jederzeit darauf aufrückgreifen konnen.
3. Warnungen beachten — Alle Warnungen auf dem Gerät und in der Anleitung sind streng zu beachten.
4. Anweisungen befolgen — Alle Anweisungen zur Bedienung müssen eingehalten werden.
5. Reinigung — Ziehen Sie vor dem Reinigen den Netzstecker. Zum Reinigen des Produkts verwenden Sie das mitgelieferte Reinigungstuch oder ein anderes weiches Tuch (z.B. ein Baumwoll- oder Flanlltuch). Verwendten Sie keine flüssigen Reiniger oder Aerosol-Sprays.
6. Befestigungsteile — Verwenden Sie ausschließlich vom Hersteller empfohlene Befestigungsteile. Der Gebrauch von ungeeigneten Befestigungsteilen kann zu Unfällen führen.
7. Wasser und Feuchtigkeit — Benutzen Sie das Gerät nicht in der Nähne von Wasser, wie z.B. geben einer Badewanne, einem Waschbecken, einer Spülde oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.
8. Sicherer Stand — Stellen Sie das Produkt nicht auf instabilen Wagen, Gestellen, Stativen oder Tischen usw. auf. Bei instabiler Aufstellung kann das Gerät umkippen, wodurch ernsthafte Personenverletzungen sowie Geräteschäden verursacht werden konnen. Verwendten Sie nur vom Hersteller empfohlene oder mitgelieferte Wagen, Gestelle, Stative, Halterungen oder Tische. Bei Wandmontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwendten Sie ausschließlich vom Hersteller empfohlene Befestigungsteile.
9. Beim Transportieren auf einem Wagen ist äußerte Vorsicht angebracht. Bei plötzlichem Halten, übermöiger Kraftanwendung und auf unebenem Boden kann das Gerät vom Wagen kippen.

1. Ventilation — Die Luftungsschlitze und andere Öffnungen im Gehäuse dnen zur Ventilation. Diese Luftungsschlitze und Öffnungen dürfen nicht abgedeckt oder blockiert werden, da unzureichende Ventilation Überhitzung und/oder eine Verkürzung der Lebensdauer des Produkts verursachen kann. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlanden auf, die die Beluftungsöffnungen blockieren konnten. Das Gerät ist nicht für Einbau bestimmt. Es darf McMahon nicht an beengten Pläten wie in Bücherschränken oder Regalen aufgestellt werden, solange keine ausreichende Beluftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.

2. Spannungsvorsorgung — Die verwendete Spannungsvorsorgung muss den Angaben auf dem Typenschild entsprechen.itte ergkundigen Sie sich bei Ihr Händler oder beim E-Werk, wenn Sie nicht sicher sind, ob Ihr Haushaltsnetz für das Produkt geeignet ist.

3. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschützt sind und keine schweren Gegenstände darauf abgestellt werden. Kontrollieren Sie die Kabel insbesondere an den Steckern und am Produkt.

4. Der Plasma-Fernseher enthalt Glasteile. Er kann brechen, wenn er fallen gelassen oder Druck darauf ausgeübt wird. Im Falle des Falles ist Vorsicht geboten, um sich nicht an Scherben oder Splittern zu verletzen.
5. Überlastung — Netzsteckdosen und Verlängerungskabel)dürfen nicht überlastet werden. Bei Überlastung besteht Brand- und Stromschlaggefahr.
6. Eindringen von Objekten und Flüssigkeiten — Es dürfen auf keinen Fall irgendwelche Objekte durch die Gehäuseöffnungen in das Produkt geschoben werden. Im Produkt liegen hohe Spannungen vor. Durch Einschieben von Objekten besteht Stromschlaggefahr und/oder die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus dem selbst Grunde dürfen auch keine Flüssigkeiten auf das Produkt verschüttet werden.
7. Wartung — Versuchen Sie nicht, das Produkt selbst zu warten. Durch Entfernen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefährdungen aus. Lassen Sie jegliche Wartung von qualifiziertem Service-Personal ausführten.
8. Reparaturen — In den folgenden Situationen ziehen Sie sofort den Netzstecker und{lassen Sie das Produkt von qualifiziertem Service- Personal reparieren.

a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
b. Wenn Flüssigkeit auf das Produkt verschüttet wurde oder Fremdkörper eingedrungen sind.
c. Wenn das Produkt Regen oder Wasser ausgesetzt war.
d Wenn das Produkt nicht wie in der Bedienungsanleitung beschrieben Funktioniert.

Nehmen Sie nur die in der Bedienungsanleitung beschrieben Einstellungen vor. Unsachgemäß, nicht dokumentierte Einstellungen können Schaden verursachen und machen möglich umfangreiche Einstellarheiten durch einen qualifizierten Service-Techniker erforderlich.

e. Wenn das Produkt fallen gelassen oder beschädigt wurde.
f. Wenn das Produkt einen anomalen Zustand anziegt. Jede anomale Erscheinung bedeutet, dass Kundendienst erforderlich ist.

1. Ersatzteile — Wenn Ersatzteile bereits werden, stellen Sieitte sichere, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Bei Verwendung unzulässiger Teile bestehen Brand-, Stromschlag- und/oder andere Gefahren.
2. Sicherheitsprüfung — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfrei Betriebszustand ist.
3. Wand- und Deckemontage — Bei Wand- oder Deckemontage ist sicherzustellen, dass diese nach der vom Hersteller empfohlenen Methode durchgeführt wird.
4. Wärmequellen — Stellen Sie das Produkt nicht in der Höhe von Heizkörpern, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verständern) auf, die Hitze abstrahlen.
5. Ziehen Sie vor der Installation der Laufsprecher den Netzstecker.
6. Der Plasma-Fernseherarfkeinen starken Erschutterungen oder Stöben ausgesetzt werden.Der Bildschirmkannsonstbrechen,wodurch ein Brand oder Personenverletzungen verursacht werden konnen.
7. Setzen Sie den Plasma-Fernseher nicht längerere Zeit direkter Sonnenbestrahlung aus. Die optischen Eigenschaften der vorderen Schutzabdeckung ändern sich sonst, wodurch Verfährungen und Verzerrungen verursacht werden.
8. Der Plasma-Fernseher wiegt etwa 32,1kg . Da das Produkt nur eine geringe Tiefe aufweist und instabil ist, sollen den Sie zum Tragen mindestens einen Helfer bemühen und es an den Griffen halten.

Beim Installieren zu beachten

Beachten Sie beim Installieren{jedes Artikels,wie z.B. des optionalen FuBes,itte die folgenden Punkte.

Bei Gebrauch des optionalen Fübes, von Halterungen oder ähnlichen Gegenständen

• Lassen Sie die Installation von Ihr hem Handler durchführten.
• Achten Sie darauf, dass zur Installation die mitgelieferten Schrauben verwendet werden.
• Einzelheiten entnahmen Sieitte der dem optionalen Fuß (oder ähnlichem Antikel) beiliegenden Gebrauchsanweisung.

Bei Gebrauch anderer Vorrichtungen

• Setzen Sie sich mit Ihr hem Handler in Verbindung.

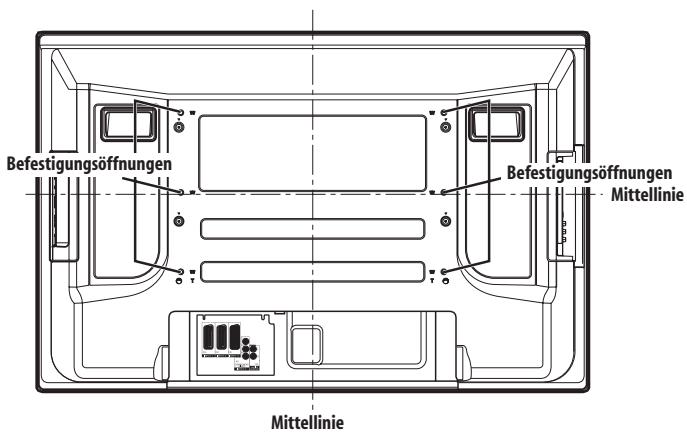

• Die folgenden sechs Befestigungsoffnungen können zur Installation verwendet werden:

Rückansicht

Seitenansicht

Vorsicht

• Verwenden Sie unbedingt vier oder mehr Befestigungsoffnungen, die symmetrisch zur vertikalen und horizontalen Mittellinie liegen.

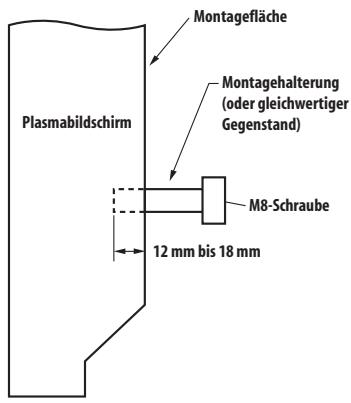

• Verwenden Sie M8-Schrauben, die in einer Tiefe von 12 bis 18 mm in der Montagefläche des Plasma-Fernsehers befestigt werden können. Siehe obige Seitenansicht.
• Achten Sie darauf, die Beluftungsöffnung an der Rückseite des Plasma-Fernsehers nicht zu blockieren.
• Installieren Sie den Plasma-Fernseher unbedingt auf einer ebenen Unterlage, da er Glasteile enthalt.
• Andere als die oben angegebenen Schraubenöffnungen sind nur für bestimmte Produkte zu verwenden. Benutzen Sie diese keinesfalls zur Montage nicht spezifierter Produkte.

Hinweis

• Es wird mit Nachdruck empfohlen, Original-Pioneer-Montagezubehör zu verwenden.
• Pioneer übernimmt keine Verantwortung für Personenverletzungen und Produktschäden, die sich auf den Gebrauch von anderen Befestigungsteilen als den optionalen Pioneer-Produkten zurückführten halten.

Kapitel 3

Mitgeliefertes Zubehör

Stellen Sie sicher, dass das folgende Zubehör in der Verpackung enthalten ist.

Netzkabel

Nur das für Ihr Land bzw. Gebiet geeignete Netzkabel ist mitgeliefert.

Kapitel 4 Teilebezeichnungen

Plasma-Fernseher (Vorne)

1 Taste POWER
2 Anzeige POWER ON
3 Anzeige STANDBY
4 Anzeige TIMER
5 Fernbedienungssensor
6 Taste STANDBY/ON
7 Taste INPUT
8 Tasten VOLUME + / -
9 Tasten CHANNEL +/-
10 Ausgang PHONES
11 Anschluss INPUT 4 (S-VIDEO)
12 Anschluss INPUT 4 (VIDEO)
13 Anschluss INPUT 4 (AUDIO)

Plasma-Fernseher (Hinten)

1 Antennenausgang ANT OUT (Durchscheidifsignal)
2 Antenneneingang ANT IN (für DTV) Ausgang für Spanningsversorgung
3 Anschluss DIGITAL OUT (OPTICAL)
4 COMMON INTERFACE-Schacht Für ein CA-Modul mit Smart-Card.
5 Anschluss AC IN (Netzeingang)
6 Anschluss INPUT 3 (HDMI)
7 RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
8 Antenneneingang ANT
9 Anschluss INPUT 1 (SCART)
10 Anschluss INPUT 2 (SCART)
11 Anschluss INPUT 3 (SCART)
12 Anschluss INPUT 2 (COMPONENT VIDEO: Y, P_B, P_R )
13 Anschlüsse AUDIO OUTPUT

Fernbedienung

Richten Sie diese am Plasma-Fernseher zur Steuerung des Systems.

1 Schaltet den Plasma-Fernseher ein oder in den Standby-Modus.
2 INPUT Wählt die Eingangsquelle für den Plasma-Fernseher. (EINGANG 1, EINGANG 2, EINGANG 3, EINGANG 4)
3 0-9 TV/Extern-Eingangsmodus: Wähl einen Kanal. VIDEOTEXT-Modus: Wähl eine Seite.
4 TV/External-Eingangsmodus:Zeigt die Kanaldaten an. DTV-Eingangsmodus:Zeigt die Bannerdaten an.

5 P+/P- TV/Extern-Eingangsmodus: Wahlit einen Kanal.
VIDEOSTEXT-Modus: Wahlte eine Seite.
6 I-II Zum Einstellen des Ton-Multiplexmodus.
7 RETURN Zum Zurückkehren zum vorherigen Menu.
8 ↑/↓/←/→ Zum Wahlen des gewünschten Punkts im Einstellmenü.

ENTER Fuhrt eine Instruktion aus.

9 EXIT Schaltet direkt auf den normalen Bildschirm zurück.
10 Farbentasten (Rot/Grün/Gelb/Blau)
VIDEOTEXT-Modus: Wählte eine Seite.
11 TV/Extern-Eingangsmodus: Zum Springen zur Videotext-Untertitelseite. DTV-Eingangsmodus: Schaltet die Untertitel ein und aus.
12 Zeigt verdeckte Zeichen an.
13 TV/DTV Zum Umschalten zwischen dem TV- und DTV-Eingangsmodus.
14 TV/Extern-Eingangsmodus: Wahlte die BildschirmgroBe.

VIDEOS TEXT-Modus: Zum Umschalten von Videotext-Bildern. (voll/ obere Häfte/untere Häfte)

15 TV/Extern-Eingangsmodus: Zum Einfrieren eines Vollbilds aus einem bewegten Bild. Wird erneut gedrückt, um die Funktion wieder aufzuheiten.
VIDEOS TEXT-Modus: Stoppt die Aktualisierung von Videotext-Seiten. Wird erneut gedrückt, um den Haltemodus wieder aufzuheden.
16 +/Zum Einstellen der Lautstärke.
17咏 Schaltet den Ton stumm.
18 HOME MENU TV/Extern-Eingangsmodus:Zeigt das Menu an.
19 EPG Zeigt die Elektronische Programmführung an.
20 Wählt den VIDEOTEXT-Modus (ganz TV-Bild, ganz TEXT-Bild, TV/TEXT-Bild).
21 [3]
VIDEOTEXT-Modus: Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen erscheidt die TOP-Ubersicht.

Kapitel 5 Vorbereitungen

Installieren des Plasma-Fernsehers

Positionierung

• Vermeiden Sie direkte Sonnenbestrahlung. Achten Sie auf ausreichende Belüfung.
• Der Plasma-Fernseher ist schwer. Tragen Sieihn dazu niemals alleine.

Vorsicht

• Wenn über dem Plasma-Fernseher kein ausreichender Freiraum besteht, erhält dieser zu weniger Belüftung und Funktioniert nicht richtig.

Hinweis

• Beim Installieren oben und hinten genügend freien Raum setzen, damit ausreichende Belüfung der Geräterückseite gewährleistet ist.

Vorsicht

Betriebsumgebung

Temperatur und Feuchtigkeit der Betriebsumgebung: +0^ bis +40^ ; weniger als 85% relative Feuchtigkeit (Kuhlöffnungen nicht blockiert). Stellen Sie these Gerät nicht an einem schlecht belufteten Platz auf, und auch nicht an einer Stelle, wo es hoher Feuchtigkeit oder direkter Sonnenbestrahlung (bzw. starker Kunstbeleuchting) ausgesetzt wurde.

Transport des Plasma-Fernsehers

Zur Installation auf einem Regal o.Ä. halten Sie den Plasma-Fernseher wie unter gezeigt.

Vermeiden eines Umkippens des Plasma-Fernsehers

Vergewissern Sie sich nach Montage des Fußes, dass der Plasma-Fernseher nicht umkippen kann.

Stabilisieren auf einem Tisch oder auf dem Boden

Stabilisieren Sie den Plasma-Fernseher mithilfe von handelsüblichen Schrauben gemäß Abbildung.

Hinweis

• Zur Stabilisierung des Plasma-Fernsehers auf einem Tisch oder Boden sind Schrauben mit einem Nenndurchmesser von 6 mm und einer Mindestlänge von 20 mm zu verwenden.

Vorsicht

• Der vorgesehene Tisch oder Bodenbereich muss ausreichende Festigkeit zum Tragen des Plasma-Fernsehers haben. Wenn dies nicht der Fall ist, konnen Personenverletzungen oder Geräteschädien verursacht werden.
• Bei der Installation des Plasma-Fernsehers sind entsprechende Vorkehrungen zu treffen, sodass er in Extremfällen, wie z.B. Erdbeben oder Unfälle, nicht herunterfallen oder umkippen kann.
• Wenn derartige Vorkehrungen unterlassen werden, können der Plasma-Fernseher herunterfallen und Verletzungen verursachen.
  Die Wahl der Sicherungsmittel gegen Umkippen, wie z.B. Schrauben, Haken, Ketten usw., hangt von der Beschaffenheit und Dicke der Montagefläche ab.
• Bevor Sie sich für eine Sicherungsmethode und die entsprechenden Befestigungsteile entscheiden, sollen den Sie zunachst die Dicke und Beschaffenheit der Montagefläche untersuchen. Wenn Sie Zweifel haben, sollen den Rat eines Fachmanns einholen.

Gebrauch einer Wand zur Stabilisierung

1 Bringen Sie die Bolzen (Haken) zur Verhinderung des Herunterfallens am Plasma-Fernseher an.
2 Verwenden Sie starke Schnüre, um das Gerät auf geeignete Weise sicher an einer Wand, Säule oder einem anderen festen Baulement zu stabilisieren.

Führer Sie diese Arbeit an beiden Seiten auf die gleiche Weise durch. Verwenden Sie handelsübliche Haken, Schnüre und Befestigungsteile. Empfohlener Haken: Nenndurchmesser 8 mm, Länge 12 mm bis 15 mm.

Anbringen/Abnehmen des Pioneer-FuBes

Vorsicht

• Der 42-Zoll-Plasma-Fernseher wiegt etwa 32,1kg , weist nur eine geringe Tiefe auf und ist instabil. Deshalb sind zur Montage und Installation mindestens zwei Personen erforderlich.

Abnehmer des FuBes

1 Drehen Sie die beiden Montageschrauben (1) mit dem mitgelieferten Sechskantschluss heraus.

2 Drehen Sie die beiden Montageschrauben (2) mit dem mitgelieferten Sechskantschluss heraus.

3 Nehmen Sie den Plasma-Fernseher vom Fuß ab.

• Bewahren Sie die hereausgedrehten Montageschrauben (1) und (2) unbedingt auf, da diese zum Anbringen des Fußes an den Plasma-Fernseher wieder bestehtigt werden.

Hinweis

• Installieren Sie den Plasma-Fernseher unbedingt auf einer ebenen, stabilen Unterlage.

Wiederanbringen des FuBes

1 Setzen Sie die Stützsäulen des Fußes wie durch die Pfeile angezeigt an der Unterseite des Plasma-Fernsehers an, und führen Sie sie dann langsam senkrecht ein.

• Achten Sie besonderss darauf, die Stützsäulen des Fußes an keiner anderen Stelle des Plasma-Fernsehers als in die Fußeinsetznuten einzuführen. Anderenfalls können Panel oder Ports des Plasma-Fernsehers beschädigt bzw. der Fuß verzogen werden.

Richten Sie die Säulenstützen wie in der begefugten Abbildung gezeigt auf die Unterseite des Plasma-Fernsehers aus.

2 Bringen Sie den Plasma-Fernseher an den durch die Pfeile angezeigten Punkten an, undziehen Sie die Montageschrauben (2) mit dem mitgelieferten Sechskantschluss fest.

3 Ziehen Sie die Montageschrauben (1) mit dem mitgelieferten Sechskantschluss gut an.

Hinweis

• Installieren Sie den Plasma-Fernseher unbedingt auf einer ebenen, stabilen Unterlage.
• Setzen Sie die Schrauben unverkantet in die Bohrungen ein und überdrehen Sie sie nicht.

Grundlegende Anschlüsse

Antennenanschluss

Für die Anzeige eines klaren Bilds empfeihlt sich der Anschluss einer Außenantenne. Nachstehend finds Sie eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschlüsse.

• Bei Gebrauch einer Innenantenne verwenden Sie gleichzeitige einen Signalverträker (5 V, 30 mA), und vergewissern Sie sich, dass "Spannungsvorsorgung" auf "Ein" gestellt ist.

• Zum Wiedergeben von sowohl analogen als auch digitalen Programmen verbinden Sie die ANT OUT-Buchse (Durchschnitt signal) über das Antennenkabel mit der ANT-Buchse (Analogeingang).

• Zur Wiedergabe von ausschließlich analogen Programmen schlieben Sie das 75-Ohm-Koaxialkabel (Fachhandel) an die ANT-Buchse (Analogeingang) an.

Antennenkabel (im Fachhandel erhältlich)

Falls ihre Außenantenne mit einem 75-Ohm-Koaxialkabel mit standardmögem DIN45325-Stecker (IEC169-2) ausgestattet ist, schreiben Sie diesen an die Antenneneingangsbuchse an der Rückseite des Plasma-Fernsehers an.

Hinweis

• Bei inkorrektem Antennenanschluss kann es zu einer Beeinträchtigung der Empfangsqualität kommt. Wenn Bildstörungen auftreten, prüfen Sie zunachst, ob die Antenna richtig angeschlossen ist.

Verlegen von Kabeln

Zum Verlegen der Verbindungskabel konnen Sie die Schnellverschlussklemmen bedarfsgemäß verwenden. Die Abbildungen unter zeigen die Lage der Öffnungen an der Rückseite des Plasma-Fernsehers.

Anbringen und Abnehmer der Schnellverschlussklemmen

Setzen Sie zum Arretieren der Klemme [1] in eine geeignete Öffnung an der Rückseite des Plasma-Fernsehers ein und bringen Sie [2] in der Rückseite von [1] zum Einschnappen.

• Schnellverschlussklemmen setzen sich nicht wieder ohne weiteres losen, nachdem sie einmal angebracht worden sind. Bringen Sie sie davon bedachtsam an.
• Drehen Sie die Klemme mit einer Zange um 90^ undziehen Sie sie nach außen. Die Klemme kann im Laufe der Zeit altern und beschädigt werden, wenn sie abgenommen wird.
• Achten Sie darauf, dass Verbindungskabel keinerlei Belastung ausgesetzt werden.

Hinweis

• Verwenden Sie die Schnellverschlussklemmen nach Bedarf.

Anbringen des Ferritkerns

Um Störungen zu vermeiden, bringen Sie den mitgelieferten Ferritkern wie abgebildet am Steckerende des Netzkabels an. Verwenden Sie den mitgelieferten Kabelbinder, um den Ferritkern gegen Verrutschen am Kabel zu sichern.

Hinweis

• Ziehen Sie das Netzkabel aus der Steckdose, wenn der Plasma-Fernseher voraussichtlich längerere Zeit nicht benutzt wird.

AnschlieBen des Netzkabels

Vorbereiten der Fernbedienung

Einlagen der Batterien

1 Öffnen Sie den Batteriefachdeckel.

2 Legen Sie die beiden mitgelieferten Mignonzellen (AA) ein. Setzen Sie hierzu jeweils das negative (-) Polende zuerst ein.

Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) im Batteriefach ein.

3 SchlieBen Sie den Batteriefachdeckel.

Vorsicht

Bei unsachgemäß Benutzung von Batterien besteht die Gefahr, dass Batteriesäure austritt oder die Batterien platzen. Befolgen Sie unbedingt die nachstehenden Anweisungen.

• Als Ersatzbatterien sind Mangan- oder Alkalizellen zu verwenden.
• Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) ein.
• Verwenden Sie Batterien understandslichen Typs nicht zusammen. Unterschiedliche Typen weisen understandsiche Eigenschaften auf.
• Verwenden Sie alte und neue Batterien nicht gemeinsam. Gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer neuer Batterien verkurzen und eventuell ein Auslaufen alter Batterien zur Folge haben.
• Entnehmen Sie die Batterien, sobald sie verbraucht sind. Austretende Batteriesäure kann Hautreizungen verursachen. Etwaige ausgetretene Batteriesäure wischen Sie sorgsam mit einem Tuch ab.
• Bei den Batterien, die dem Produkt beiliegen, kann die Lebensdauer lagerungsbedingt verstärzt sein.
• Wenn die Fernbedienung voraussichtlich längerere Zeit nicht benutzt wird, sollen den Sie die Batterien entnehmen.
• BEIM ENTSORGEN VERBRAUCHTER BATTERIEN SIND DIE IM JEWEILIGEN LAND/GEBIET GELTenden GESETZLICHEN VORSCHRIFTEN UND UMWELTBESTIMMUNGEN ETC. ZU BEAuchtEN.

Wirkungsbereich der Fernbedienung

Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor (SR) unter rechts an der Vorderseite des Plasma-Fernsehers zu halten. Der Abstand der Fernbedienungseinheit vom Fernbedienungssensor sollte 7 m nicht überschreiben, und ihr Winkel zum Sensor sollte nach rechts, links, oben und unter innerhalb von 30 Grad liegen.

Vorsicht

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung auch keinen Flüssigkeiten aus, und bewahren Sie sie nicht an feuchten Stellen auf.
• Setzen Sie die Fernbedienung nicht direkter Sonnenbestrahlung aus. Die Einheit kann durch Wärmeinwirkung verformt werden.
• Wenn der Fernbedienungssensor des Plasma-Fernsehers direkter Sonnenbestrahlung oder starker Beleuchtung ausgesetzt ist, Funktioniert die Fernbedienung unter Umständen nicht richtig. In einem solchen Fall ändern Sie den Lichteinfallwinkel bzw. die Ausrichtung des Plasma-Fernsehers, oder betätigten Sie die Fernbedienung in kürzerem Abstand zum Fernbedienungssensor.
• Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreiies Ansprechen unter Umständen nicht gewährleistet.
• Mit schwächer werden den Batterien kann der Wirkungsgrad der Fernbedienung abnehmen, d.h. sie Funktioniert in dieser Fall nur noch in einer kürzeren Entfernung zum Fernbedienungssensor. Ersetzen Sie die Batterienrechtzeitig durch neue.
• Der Plasma-Fernseher emittiert schwache Infrarotstrahlen. Wenn Sie in der früheren Umgebung Geräte betreiben, die über Infrarot-Fernbedienungen gesteuert werden, wie z.B. Videorecorder, können Instruktionen von den entsprechenden Fernbedienungen unter Umständen nicht richtig oder nicht vollständig empfangen werden. Stellen Sie in thisem Fall die betroffenen Geräte in größer Entführung zum Plasma-Fernseher auf.
• Je nach Aufstellplatz können vom Plasma-Fernseher emittierte Infrarotstrahlen den richtigen Empfang von Fernbedienungssignalen und den Wirkungsgrad der Fernbedienung beeinträchtigen. Die Stärke der vom Bildschirm abgegebenen Infrarotstrahlen hangt von den jeweils angezeigten Bildern ab.

Kapitel 6

Fernsehempfang

Wichtig

• Um Fernsehkanäe empfangen zu konnen, muss zunachst der eingebaute TV-Tuner konfiguriert werden. Das Verfahren hier zu ist unter Programmieren von Fernsehkanäen auf Seite 25 beschreiben.

Einschalten

• Zum Einsatz des Systems drücken Sie POWER unter links an der Vorderseite des Plasma-Fernsehers.
  Die Anzeige POWER ON leuchtet blau auf.
• Um das System wieder auf Standby zu schalten, drücken Sie an der Fernbedienung oder STANDBY/ON am Bedienfeld des Plasma-Fernsehers auf der rechten Seite.

Die Anzeige STANDBY leuchtet rot auf.

• Durch Drücken von 0 oder 0 bis 9 an der Fernbedienung bzw. STANDBY/ON am Plasma-Fernseher kann das System dann wieder eingeschaltet werden. Wenn Sie 0 an der Fernbedienung drücken, werden Bilder von der Quelle INPUT 1 gefeliefert. Wenn Sie 1 bis 9 drücken, werden Fernsehbildner angezeigt.
• Sie können das System auch durch Drucken von POWER am Plasma-Fernseher ausschalten. Sie können dann das System jedoch nicht wieder mit den Tasten an der Fernbedienung oder mit STANDBY/ON am Plasma-Fernseher einschalten.

Hinweis

• Bei vorübergehendem Nichtgebrauch sollte der Plasma-Fernseher nicht vom Netz getrennt werden. Im Standby-Modus empfängt der Plasma-Fernseher automatisch Signale der Elektronischen Programmführung und des DTV Auto-Updates.
• Im Bereitschaftsmodus ist die Hauptstromversorgung zum System getrennt, so dass es nicht mehr voll Funktionsfähig ist. Es fließt jedoch noch ein weniger Strom zum System, um Betriebsbereitschaft aufrechtzuerhalten.
• Wenn Sie den Plasma-Fernseher voraussichtlich mehrere Tage lang nicht benutzen, sollen den Sie unbedingt den Netzstecker aus der Netzsteckdoseziehen.

Statusanzeigen des Plasma-Fernsehers

Die Tabelle unter zeit den Betriebsstatus des Plasma-Fernsehers. Sie können den momentanen Status des Systems an den Anzeigen des Plasma-Fernsehers erkennen.

Anzeigestatus		Systemstatus
POWER ON	STANDBY
●	●	Das Netzkabel des Plasma-Fernsehers ist abgetrennt. Es konnte auch sein, dass das Netzkabel des Plasma-Fernsehers angeschlossen, die Taste POWER des Plasma-Fernsehers jedoch ausgeschaltet ist.
●	●	Die Stromversorgung zum System ist hergestellt.
●	●	Das System befindet sich im Standby-Modus.

Bezüglich anderer als der oben aufgeführten Punkte siehe Fehlerdiagnose auf Seite 56.

Kanäeändern

Kanäle konnen Sie mithilfe der Fernbedienung oder über das Bedienfeld auf der rechten Seite des Plasma-Fernsehers ändern.

Kanalanzeige

Umschalten zwischen dem TV- und dem DTV-Modus

• Wahlen Sie den DTV- oder den TV-Eingangsmodus durch Drücken von INPUT am Plasma-Fernseher bzw. von TV/DTV an der Fernbedienung.

Mit P+ / P- an der Fernbedienung

• Drucken Sie P+ zum Erhöhen der Kanalnummer.
• Drücken Sie P- zum Verringern der Kanalnummer.

Beim Betrachten von Videotext:

• Drücken Sie P+ zum Erhöhen der Seitennummer.
• Drücken Sie P- zum Verringern der Seitennummer.

Siehe auch Verwendung von Videotext auf Seite 54 und 55.

Hinweis

Die Tasten CHANNEL + / - am Plasma-Fernseher Funktionieren auf gleiche Weise wie P + / P-.
- Analogkanäle, die nicht auf Speichern gestellt sind, können mit P+ / P- nicht gewählt werden. Bezüglich Speichern siehe Schritte 13 und 14 unter Manuelles Programmieren von Analog-Fernsehkanälen auf Seite 25.
- Im DTV-Modus können Digitalkanäle, die auf Überspringen eingestellt sind, mit P + / P- ebenfalls nicht abgerufen werden. Bezüglich Überspringgens von Digitalkanälen siehe Einstellen von Programmoptionen auf Seite 36.
- P + / P- kann nicht als Favoriten gespeicherte Analogkanäe nicht abrufen. Bezüglich Speicherung von Analogkanäen als Favoriten siehe Schritte 13 und 14 unter Manuelles Programmieren von Analog-Fernsehkanäen auf Seite 25.
- Im DTV-Modus können nicht als Favoriten gespeicherte Digitalkanäte mit P + / P - ebenfalls nicht abgerufen werden. Bezüglich Speicherung von Digitalkanäten als Favoriten siehe Einstellen von Programmoptionen auf Seite 36.

Mit 0 bis 9 an der Fernbedienung

• Wahlen Sie die Kanäle direkt durch Drücken der Tasten 0 bis 9.

Zum Beispiel:

Zur Wahl von Kanal 2 (einstelliger Kanal) drücken Sie 2.
Zur Wahl von Kanal 12 (zweistelliger Kanal) drücken Sie 1, dann 2.
Zur Wahl von Kanal 123 (dreiestelliger Kanal) im DTV-Modus drucken

Sie 1, 2, dann 3.

Beim Betrachten von Videotext:

• Zum direkten Aufrufen einer Seite mit dreistelliger Nummer zwischen 100 und 899 geben Sie mit 0 bis 9 die entsprechende Nummer ein. Siehe auch Wahlen und Steuern von Videotextseiten auf Seite 54.

Hinweis

• Wenn Sie im Standby-Modus 0 drücken, wird die Stromversorgung eingeschaltet, und das Bild wird von der Programmquelle INPUT 1 gefeliefert. Wenn Sie hingegen eine beliebige Taste von 1 bis 9 drücken, wird ein Fernsehbild angezeigt.

Abrufen von Favoritenkanänen (analog)

Wenn Sie (analoge) Kanäle als Favoriten gespeichert haben, können Sie diese einfach durch Wahl aus der Favoritenliste abrufen.

Hinweis

• Sie können bis zu 16 Analogkanäle als Favoriten speichern. Bezüglich Speichern als Favoriten siehe Schritte 13 und 14 unter Manuelles Programmieren von Analog-Fernsehkanälen auf Seite 25.

1 Während Wiedergabe eines Analogprogramms drücken Sie ENTER, um die Favoritenliste aufzurufen.

2 Rufen Sie den gewünschten Kanal auf (/, / , dann ENTER).

Zum Verlassen der Favoritenliste drucken Sie RETURN.

Lautstärke- und Toneinstellungen

Die Lautstärke konnen Sie mithilfe der Fernbedienung oder über das Bedienfeld auf der rechten Seite des Plasma-Fernsehers einstellen.

Mit + / - an der Fernbedienung

Zum Erhöhen der Lautstärke drücken Sie +
Zum Verminder der Lautstärke drücken Sie

Lautstärkeregelung

VOLUME + / - am Plasma-Fernseher Funktioniert wie + / -

Mit an der Fernbedienung

Zur Stummschaltung drücken Sie erscheint auf dem Bildschirm.

• Drücken Sie erneut oder + , um den Ton wieder herzustellen.

Umschalten des Programm-Audiokanals

Ja nach Programminhalt kann der Audiokanal umgeschaltet werden.

• Drucken Sie I-II, um den Audiokanal zu wechseln.

In der Tabelle unter sind die verfügbaren Audiokanäle nach Programm-Audiotyp gezeigt.

		Einstellen
		I	II	MONO
Sendung NICAM	Stereo	1AAA NICAM STEREON10:00	1AAA NICAM STEREON10:00	1AAA MONON10:00
	Zweisprachig	2BBB NICAM I10:00	2BBB NICAM II10:00	2BBB MONON10:00
	Monaural	3CCC NICAM MONON10:00	3CCC NICAM MONON10:00	3CCC MONON10:00
Sendung A2	Stereo	4DDDSTEREO10:00	4DDDSTEREO10:00	4DDD MONON10:00
	Zweisprachig	5EEE DUAL I10:00	5EEE DUAL II10:00	5EEE MONON10:00
	Monaural	6FFF MONON10:00	6FFF MONON10:00	6FFF MONON10:00
DigitalenSendung		7GGGSTEROEN00	7GGGSTEROEN00	7GGG MONON10:00

Hinweis

• Bei jedem mit der Taste I-II gewählten Tonmultiplexmodus ändert sich das Display in Abhängigkeit von den empfangenen Sendesignalen.
• Nachdem der Modus MONO gewählt worden ist, bleibt der Ton auf Mono gescheltet, auch wenn das System ein Programm in Stereo empfängt. Wenn Sie wieder Stereo horen möchten, müssen Sie auf den Modus auf I oder II zurückschalten.
• Wenn Sie einen Tonmultiplexmodus wahren, während die Eingangsprogrammquelle auf Eingang 1 bis 4 geschalte ist,ändert sich der Tontyp nicht. In thisem Fall wird der Ton durch die Video-Programmquelle bestimmt.

Standbild

Sie konnen ein Vollbild der momentanen, laufenden Szene einfangen und als Standbild wiedergeben. Gehen Sie hierzu wie nachfolgend beschreiben vor.

Wichtig

• Die Anzeige eines unbewegten Bilds über länger Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildern führen.

• Drucken Sie. Auf dem rechten Bildschirm erscheint ein Standbild, während der linke Bildschirm ein bewegtes Bild zeigt.

• Drücken Sie erneut, um die Funktion wieder aufzuheiten.

Hinweis

• Wenn diese Funktion nicht verfügbar ist, erscheint eine Warnmeldung.

Kapitel 7 Menu Home

Überblick über Menu Home

Menü Home	Gegenstand	Seite
Bild	AV-Wahl	28
	Konzent	28
	Helligkeit	28
	Farbsätigung	28
	Tint	28
	Schärfe	28
	Profi-Einstellungen	29 – 31
	Rückstellen	28
Ton	Höhen	32
	Bass	32
	Balance	32
	Rückstellen	32
	FOCUS	32
	Front Surround	32
Energiesparmodi	Energiesparmodus	33
	Kein Signal -aus-	33
	Keine Bedienung -aus-	33
Timer	-	47
Weiterführungsteinstellungen	Position	45
	Auto-GröBe	46
	4:3 Modus	47
	Seitenmaske	47
	HDMI Einstellungen	51
	Aktivierungsmodus	45
	TV-System	45
	Eingangswahl	45
Grundeinstellungen	Autoinstallation	25
	Analog TV Konfigurieren	25
	DTV-Konfigurierung	35 – 40, 43, 44
	SCART – Ausgabe	53
	i/o link.A	52
	Password	47, 48
	Sprache	28

Verwendung des Menüs Home

Im Nachstehenden ist das typische Vorgehen zur Vornahme der Einstellungen in den Menüsbeschreiben. Konkrete Anleitungen finden Sie auf den entsprechenden Seiten mit den Beschreibungen der jeweiligen Funktionen.

1 Drucken Sie HOME MENU.
2 Mit ↑/↓ den Menüpunkt wahlen und ENTER drücken.

3 Wiederholen Sie Schritt 2, bis der gewünschte Untermenüpunkt erreicht ist.

Die Anzahl der Menüebenen kann je nach Menüpunkt unterschied sein.

4 Mit die gewünschte Option (bzw. einen Parameter) wahlen und ENTER drucken.

Bei manchen Menüpunkten ist ↑/↓ anstelle von ⇌/⇒.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Mit RETURN können Sie zur nachsthöheren Menüebene zusückkehren.

Kapitel 8 Vorbereitung

Programmieren von Fernsehkanänen

In thisem Abschnitt wird beschrieben, wie Fernsehkanäle automatisch gesucht und programmiert werden können.

Verwendung der Funktion Automatische Installation

Wenn das Plasma-Fernsehsystem nach dem Kauf zum ersten Mal eingeschaltet wird, startet die anfängliche automatische Installation. Sie können Sprache, Land und Kanäle der Reihe nach automatisch programmieren.

1 Wahlen Sie "Sprache" (/) .
2 Wahlen Sie eine Sprache ( / ) .

Wahlen Sie unter 16 Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederlandisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch, Türkisch, Norwegisch, Dänisch, Tschechisch und Polisch.

3 Wahlen Sie "Land" (/) .
4 Wahlen Sie das Land ( / ) .
5 Wahlen Sie "Empfangsart" (/) .
6 Wahlen Sie die Empfangsart ( / ) .

Sie haben drei Wahlmöglichkeiten: "Alles", "Digital" und "Analog".

7 Wahlen Sie "Antennenspannung" (/) .

Nur wahlbar, wenn als "Empfangsart" in Schritt 5 "Alles" oder "Digital" gewählt wurde. Falls nicht wahlbar,itte mit Schritt 9 fortfahren.

8 Wahlen Sie "Ein" oder "Aus" ( / ) .
9 Wahlen Sie "Start" ( / ) , dann ENTER).

Die automatische Installation startet automatisch.

• Wenn Sie die laufende automatische Installation abbrechen möchten, drücken Sie RETURN.

Hinweis

• Über das Menu Home konnen Sie die automatische Installation jederzeit starten, z.B. nach Umzug in ein anderes Land. Vor dem Start der automatischen Installationitte die folgenden Schritte ausführten. Drücken Sie HOME MENU, wahlen Sie "Grundeinstellungen" (/ , dann ENTER), und "Autoinstallation" (/ , dann ENTER). Die Password-Eingabeanzeige erscheidt. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
• Wenn kein Kanal gefunden werden konnte, prüfen Sie die Antennenanschlüsse, und starten Sie die automatische Installation dann erneut.

Manuelles Programmieren von Analog-Fernsehkanänen

So programmieren Sie Analog-Fernsehkanäe manuell.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).

3 Wahlen Sie "Analog TV Konfigurieren" (↑/↓, dann ENTER). Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein. Bezüglich Password siehe Verwendung eines Passwords auf Seite 47.
4 Wahlen Sie "Manuelle Einstellung" ( / ) , dann ENTER).

5 Wahlen Sie "Programplatz-Eingabe" (/) .
6 Wahlen Sie eine Programmnummer ( / ) .

Sie konnen eine Nummer zwischen 1 und 99 wahren.

7 Wahlen Sie "Suche" ( / ) .
8 Geben Sie mithilfe der Tasten 0 bis 9 dann ENTER.

Frequenzen können Sie auch mithilfe von / eingeben.

9 Wahlen Sie "System" ( / ) .

10 Wahlen Sie das Tonsystem ( / ) .

Wahlen Sie zwischen “B/G”, “D/K”, “I”, “L”, und “L”.

11 Wahlen Sie "TV-System" (/) .
12 Wahlen Sie die TV-System ( / ) .

Wahlen Sie unter "Auto", "PAL", "SECAM", und "4.43NTSC".

13 Wahlen Sie "Speichern" ( / ) .
14 Wahlen Sie "Ja", "Ja (Liste)" oder "Nein" ( / ) .

Gegenstand	Beschreibung
Ja	Sie können den Canal mit P+ / P- wahlen.
Ja (Liste)	Wahlen Sie diese Option, um den Canal als Favorit zu speichern. Sie können den Canal mit P+ / P- aus der Liste der favorisierten Kanäle wahren.
Nein	Sie können den Canal nicht mit P+ / P- wahren.

15 Drücken Sie HOME MENU, um das Menu zu verlassen.

• Wechselweise, für Programmierung eines anderen Kanals wiederholen Sie die Schritte 6 bis 14.

Hinweis

• Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.
• Über Manuelle Einstellung können auch Einstellungen für "Tuner-Rauschmind.", "Kindersicherung" und "Decoder" vorgenommen werden. Siehe unter Reduzieren von Bildauschen, Einstellen der Kindersicherung und Wahl eines Decodereingangs.

Reduzieren von Bildrauschen

Sie konnen für die einzelnen Kanäle vorgegeben, ob der Plasma-Fernseher das Bildrauschen in Abhängigkeit von den Sendesignalpegeln reduzieren soll.

1 Wiederholen Sie die Schritte 1 bis 6 von "Manuelles Programmieren von Analog-Fernsehkanänen".
Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch:
2 Wahlen Sie "Tuner-Rauschmind." (/) .
3 Wahlen Sie "Ein" oder "Aus" ( / ) .

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Der Erfolg dieser Funktion hangt von der Sendesignalqualität ab, zufriedenstellende Ergebnisse sind nicht in jedem Fall gewährleistet.
• Bei Gebrauch eines Decoders und Wahl eines Decoderanschlusses liefert diese Funktion unter Umständen keing utes Resultat.

Einstellen der Kindersicherung

Fernsehkanäle, die durch die Kindersicherung geschützt sind, können weder abgestimm noch betrachtet werden.

1 Wiederholen Sie die Schritte 1 bis 6 von "Manuelles Programmieren von Analog-Fernsehkanalen".
Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch:
2 Wahlen Sie "Kindersicherung" (/) .
3 Wahlen Sie "Sperren" ( / ) .

• Sie können zwischen "Ansicht" und "Sperren".
  4 Drucken Sie HOME MENU, um das Menu zu verlassen.

Wahlen des Decodereingangs

Wenn Sie einen Decoder angeschlossen haben, wahlen Sie den Decodereingang (EINGANG 1).

1 Wiederholen Sie die Schritte 1 bis 6 von "Manuelles Programmieren von Analog-Fernsehkanalen".

Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch:

2 Wahlen Sie "Decoder" (/) .

3 Wahlen Sie "EINGANG 1" ( / ) .

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Bei Wahl von "Aus" (Werksvorgabe) ist eine Bildwiedergabe vom Decoder nicht möglich.

Eingeben von Fernsehkanalnamen

Sie können gespeicherten Fernsehkanänen einen aus bis zu fünf Zeichen bestehenden Namez zuweisen. Dies kann später die Programmwahl erleichtern.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / , dann ENTER).
3 Wahlen Sie "Analog TV Konfigurieren" (/ , dann ENTER). Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
4 Wahlen Sie "Name" (/ , dann ENTER).
5 Wahlen Sie "Programplatz-Eingabe" (/) .
6 Wahlen Sie eine Programmnummer ( / ) .

Sie konnen eine Nummer zwischen 1 und 99 wahren.

7 Wahlen Sie "Name" ( / , dann ENTER) .

Die Name-Eingabeanzeige erscheint.

8 Wahlen Sie das erstige Zeichen (/// , dann ENTER).

• Der Cursor rückt zum zweiten Zeichen.

9 Wiederholen Sie Schritt 8, um bis zu fünf Zeichen einzugeben.

• Zum Korrigieren eingegebener Zeichen [←] oder [→] auf dem Bildschirm wahren und ENTER drücken. Dies bewegt die Schreibmarke zur vorhergehenden bzw. nachfolgenden Stelle.
• Zum Löschen des aktuellen Zeichens wahren Sie [Delete] am Bildschirm, und drucken dann ENTER.
• Zum Setzen einer Leerstelle für das aktuelle Zeichen wahren Sie [Space] am Bildschirm, und drücken dann ENTER.

10 Zum Abschluss der Namenseingabe wahlen Sie mit / , oder / [OK] am Bildschirm und drucken dann ENTER.

11 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.

Sortieren von voreingestellen Fernsehkanänen

Gehen Sie wie nachfolgend beschrieben vor, um die Reihenfolge programmierter Fernsehkanäe zu ändern.

1 Drucken Sie HOME MENU.

2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).

3 Wahlen Sie "Analog TV Konfigurieren" (↑/↓, dann ENTER). Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Sortieren" (/ , dann ENTER).

Die Anzeige für Sortieren erscheint.

5 Wahlen Sie den zu verlegenden Kanal ( / / / , dann ENTER).

6 Wahlen Sie die gewünschte neue Position ( / , / , dann ENTER).

Das Sortieren wird ausgeführrt.

7 Drücken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Um die Seite bei Sortieranzeige in Schritt 6 zuändern, wahren Sie / am Bildschirm mit / , um eine Seite zu bestimmen, und drücken Sie dann ENTER.
• Durch das obige Verfahren werden nur die verschobenen Kanaldaten zu Aufnahmegeräten, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.

Einstellen der Sprache

Wahlen Sie unter 16 Sprachen für On-Screen-Anzeigen, wie z.B. Menus und Anweisungen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederlandisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch, Türkisch, Norwegisch, Dänisch, Tschechisch und Polisch.

Für die im VIDEOTEXT-Modus zu verwendende Sprache können Sie unter Westeuropa, Osteuropa, Griechenld./Türkei, Kyrillisch und Arabien wahlen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "Sprache" (/ , dann ENTER).
4 Wahlen Sie "Menu" (/) .
5 Wahlen Sie eine Sprache ( / ) .

6 Wahlen Sie "Videotext" (/) .
7 Wahlen Sie eine Sprache ( / ) .
8 Drucken Sie HOME MENU, um das Menu zu verlassen.

AV-Wahl

Wahlen Sie die Einstellung, die für die jeweiligen Betrachtungsbedingungen (z.B. Raumhelligkeit) und die Art des Fernsehprogramms bzw. extern zugespielten Bildsignals am geeignetsten ist (sechs Wahlmöglichkeiten).

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (/ , dann ENTER).
3 Wahlen Sie "AV-Wahl" ( / , dann ENTER) .
4 Wahlen Sie die gewünschte Einstellung ( / ) , dann ENTER).

Gegenstand	Beschreibung
STANDARD	Bild mit hoher Auflösung bei normaler Raumbeleuchtung. These Einstellung wird von einem externen Eingang und Fernseh-Eingangsquellen geteilt.
DYNAMISCH	Für ein scharfes Bild mit maximalem Kontrast. In diesen Modus kann die Bildqualität nicht manuell angepasst werden. These Einstellung wird von einem externen Eingang und Fernseh-Eingangsquellen geteilt.

Gegenstand	Beschreibung
FILM	Optimiert für Filmen. These Einstellung wird von einem externen Eingang und Fernseh-Eingangsquellen geteilt.
SPIELE	Senkt die Bildhelligkeit, um das Betrachten angenehmert zu machen. These Einstellung wird von einem externen Eingang und Fernseh-Eingangsquellen geteilt.
SPORT	Optimiert für Sportprogramme. These Einstellung wird von einem externen Eingang und Fernseh-Eingangsquellen geteilt.
ANWENDER	Ermöglicht es dem Anwender, die Einstellungen wunschgemäß vorzunehen. Sie können den Modus für jeder Eingangssquelle einstellen.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Wenn Sie "DYNAMISCH" gewählt haben, können Sie "Krontrast", "Helligkeit", "Farbsattigung", "Tint", "Scharfe", "Profi-Einstellungen" und "Rückstellen" nicht regeln; diese Menüpunkte sind ausgeGRAUT.

Bildeinstellungen

Stellen Sie das Bild wunschgemäß für die gewährte AV-Wahloption (außer DYNAMISCH) ein.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / ) , dann ENTER).
3 Wahlen Sie einen Einstellpunkt (/ , dann ENTER).

4 Stellen Sie die gewünschte Stufe ein ( / ) .

Auch wenn ein Screen zum Vornehmen einer Einstellung am Bildschirm angezeigt ist, können Sie den Einstellposten ändern, indem Sie ↑/↓/ drucken.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Gegenstand	Taste ⇌	Taste ➔
Kontrast	Zum Vermindern des Kontrastes	Zum Erhöhen des Kontrastes
Helligkeit	Zum Vermindern der Helligkeit	Zum Erhöhen der Helligkeit
Farbsätigung	Zum Vermindern der Farbintensität	Zum Erhöhen der Farbintensität
Tint	Hauttõne werden blaustichig	Hauttõne werden grünstichig
Sächfe	Zum Vermindern der Sächfe	Zum Erhöhen der Sächfe

Hinweis

• Für erweiterte Bildeinstellungen wahren Sie in Schritt 3 "Profi-Einstellungen", und drücken Sie dann ENTER. Bezüglich nachfolgender Bedienungsschritte siehe "Erweiterte Bildeinstellungen".
• Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wahlen Sie in Schritt 3 mit ↑/↓ "Rückstellen" und drücken Sie dann ENTER. Es erscheint ein Bestätigungsfenster. Wahlen Sie "Ja" mit ←/→, und drücken Sie dann ENTER.

Erweiterte Bildeinstellungen

Der Plasma-Fernseher bietet Ihnen verschiedenefortschrittliche Funktionenzur Optimierung der Bildqualität. Einzelheiten zu diesen Funktionen entnehmer Sieitte den Tabellen.

Verwendung von PureCinema

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "PureCinema" (/ , dann ENTER).
5 Wahlen Sie die gewünschte Einstellung (/ , dann ENTER). Die wählbaren Parameter finden Sie in der Tabelle.

Erkennt automatisch Quellen, die auf Kinofilmen basieren (ursprünglich 24 Bilder/Sekunde), analysiert die Signale und bereitet die einzelnen Bilder für eine Bildqualität mit hoher Auflösung auf.

PureCinema

Einstellungen	Aus	Deaktiviert PureCinema.
	Standard	Liefert ein lebhaftes bewegtes Bild (filmspezifisch) mit glatten Übergängen, indem die aufgezeichnete Bildinformation bei der Wiedergabe von DVDs und anderen Bildmaterial mit hoher Auflösung (z.B. bei Filmen) von 24 Vollbildern pro Sekunde automatisch erfasst wird.
	ADV	Liefert ein hochwertiges bewegtes Bild (wie im Kino) mit glatten Übergängen, indem bei DVD-Wiedergabe (z.B. von Filmen) mit 24 Vollbildern pro Sekunde eine Umwandlung auf 72 Hz durchgeführt wird.

Hinweis

• Bei Zuführung von 480p oder 720p@60 Hz Signalen kann "Standard" nicht gewählt werden.
• Bei Zuführung von PAL, SECAM, 576i oder 1080i@50 Hz Signalen kann "ADV" nicht gewählt werden.
• Bei Zuführung von 576p, 720p@50 Hz, oder 1080p@24 Hz. Signalen kann weder "Standard" noch "ADV" gewählt werden.

Verwendung von Farbtemperatur

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / ) , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (/ , dann ENTER).
5 Wahlen Sie "Farbtemperatur" (/ , dann ENTER).

6 Wahlen Sie die gewünschte Einstellung ( / ) , dann ENTER).

• Wenn Sie in thisem Schritt einen Parameter gewählt haben, überspringen Sie die Schritte 7 und 8.
• Sie werden eher eine Feineinstellung vornehmen wollen. Hierzu wahlen Sie zuerst "Manuell", dann halten Sie ENTER länger als drei Sekunden gedrückt. Die Anzeige für manuelle Einstellung erscheint. Fahren Sie dann mit Schritt 7 fort.

Farbtemperatur

Ermöglicht das Anpassen der Farbtemperatur für einen gänstigeren Weißabgleich.
Einstellungen	Hoch	Weiße mit bläulichem Ton
	Mittelhoch	Mittlerer Tonwert zwischen Hoch und Mittel
	Mittel	Natuürlicher Ton
	Mitteltief	Ton zwischen Mittel und Schwarzwert
	Tief	Weiße mit röltchem Ton
	Manuell	Wunschgemäß Einstellung der Farbtemperatur

7 Wahlen Sie einen Einstellpunkt (/ , dann ENTER).
8 Stellen Sie die gewünschte Stufe ein ( / ) .

Gegenstand		Taste ←	Taste →
R hoch	Feineinstellung für helle Bereiche	Zum Abschwächen von Rot	Zum Betonen von Rot
G hoch		Zum Abschwächen von Grün	Zum Betonen von Grün
B hoch		Zum Abschwächen von Blau	Zum Betonen von Blau
R niedrig	Feineinstellung für dunkle Bereiche	Zum Abschwächen von Rot	Zum Betonen von Rot
G niedrig		Zum Abschwächen von Grün	Zum Betonen von Grün
B niedrig		Zum Abschwächen von Blau	Zum Betonen von Blau

• Um einen anderen Posten einzustellen, drücken Sie RETURN und wiederholen dann die Schritte 7 und 8.
• Durch Drücken von / , wird der Einstellposten direkt weitergeschaltet.

9 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von CTI

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / ) , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (/ , dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (/ , dann ENTER).
5 Wahlen Sie "CTI" (/ , dann ENTER).
6 Wahlen Sie die gewünschte Einstellung (/ , dann ENTER).

CTI

Sorgt für Bilder mit klareren Farbkonturen. CTI steht für Colour Transient Improvement (verbesserte Farbkantenscharfe).

Einstellungen	Aus	Deaktiviert CTI.
	Ein	Aktiviert CTI.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Farbmanagement

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / ) , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (/ , dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (/ , dann ENTER).
5 Wahlen Sie "Farbmanagement" ( / ) , dann ENTER).
6 Wahlen Sie einen Einstellpunkt (/ , dann ENTER).

7 Stellen Sie die gewünschte Stufe ein ( / ) .

Gegenstand	Taste ↓	Taste ⇒
R	Näher an Magenta	Näher an Gelb
Y	Näher an Rot	Näher an Grün
G	Näher an Gelb	Näher an Cyan
C	Näher an Grün	Näher an Blau
B	Näher an Cyan	Näher an Magenta
M	Näher an Blau	Näher an Rot

• Um einen anderen Posten einzustellen, drücken Sie RETURN und wiederholen dann die Schritte 6 und 7.
• Durch Drücken von ↑/↓, wird der Einstellposten direkt weitergeschaltet.

8 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Farbraum

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (/ , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (/ , dann ENTER).
5 Wahlen Sie "Farbraum" (/ , dann ENTER).
6 Wahlen Sie die gewünschte Einstellung (/ , dann ENTER).

Farbraum

Ändert den Farbwiedergaberaum.

Einstellungen	1	Optimiert für besonder lebhafte Farbwiedergabe.
	2	Standard-Farbwiedergabe.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Intelligente Farbe

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / ) , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (/ , dann ENTER).
5 Wahlen Sie "Intelligente Farbe" (/ , dann ENTER).
6 Wahlen Sie die gewünschte Einstellung ( / ) , dann ENTER).

Intelligente Farbe

Fuhrt Kompensation so durch, dass optimale Bildfarbtone erhalten werden.

Einstellungen Aus Deaktiviert Intelligente Farbe.

Ein

Aktiviert Intelligente Farbe.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Beseitigen von Bildrauschen

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "NR" (/ , dann ENTER).
5 Wahlen Sie einen Einstellpunkt (/ , dann ENTER).
Sie können "DNR", "MPEG NR" oder "BNR" wahren.
6 Wahlen Sie die gewünschte Einstellung ( / ) , dann ENTER).

DNR

Zum Eliminieren von Videorauschen für ein klareres, better konturiertes Bild. DNR steht für Digital Noise Reduction (digitale Rauschunterrückung).

Einstellungen	Aus	Deaktiviert DNR.
	Hoch	DNR verfürt
	Mittel	Standard DNR
	Tief	DNR gemäßigt

MPEG NR

Zum Eliminieren von Mosquito-Noise bei digitalen Fernsehkanalen und DVD-Wiedergabe, um ein rauschfreies Bild zu erhalten.

Einstellungen	Aus	Deaktiviert MPEG NR.
	Hoch	MPEG NR verfürt
	Mittel	Standard MPEG NR
	Tief	MPEG NR gemäßigt

BNR

Trägt zur Rauschverminderung bei Bildern mit hoher Auflösung bei. BNR steht für Block Noise Reduction (Unterrückung von Blockbildungsstörungen).

Einstellungen	Aus	Deaktiviert BNR
	Ein	Aktiviert BNR

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung der Funktionen des Dynamikdehners (DRE)

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( / ) , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "DRE" ( / ) , dann ENTER).
5 Wahlen Sie einen Einstellpunkt (/ , dann ENTER).

• Sie können "Dynamischer Kontrast", "Schwarzwert", "ACL", "Gamma" oder "Intelligente DRE".

6 Wahlen Sie die gewünschte Einstellung ( / ) , dann ENTER).

Dynamischer Kontrast

Betont den Bildkontrast, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird.

Einstellungen	Aus	Deaktiviert Dynamischen Kontrast.
	Hoch	Dynamischer Kontrast betont
	Mittel	Dynamischer Kontrast normal
	Tief	Dynamischer Kontrast gemäßigt

Schwarzwert

Betont dunkle Bildteile, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird.

Einstellungen	Aus	Deaktiviert Schwarzwert.
	Ein	Aktiviert Schwarzwert.

ACL

Führkompensation so durch, dass optimale Bildkontrasteigenschaften erhalten werden.

Einstellungen	Aus	Deaktiviert ACL.
	Ein	Aktiviert ACL.

Gamma

Stellt die Gammaeigenschaften (Bildgradationseigenschaften) ein.

Einstellungen	1	Wahl von Gammaeigenschaften 1.
	2	Wahl von Gammaeigenschaften 2.
	3	Wahl von Gammaeigenschaften 3.

Intelligente DRE

Optimiert die Bildqualität.

Einstellungen	Aus	Deaktiviert Intelligente DRE.
	Ein	Aktiviert Intelligente DRE.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung des 3DYC- und des I-P-Modus

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (/ , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) , dann ENTER).
4 Wahlen Sie "Andere" ( / ) , dann ENTER).
5 Wahlen Sie einen Einstellpunkt (/ , dann ENTER).

• Sie können "3DYC" oder "I-P-Modus" wahren.

6 Wahlen Sie die gewünschte Einstellung ( / ) , dann ENTER).

3DYC

Optimiert die Eigenschaften zum Trennen von Helligkeitssignalen und Farbsignalen. Dies Funktioniert sowohl für Video- als auch Standbilder.

Einstellungen	Aus	Deaktiviert 3DYC.
	Hoch	3DYC betont
	Mittel	3DYC normal
	Tief	3DYC gemäßigt

I-P-Modus

Führt optimale Umwandlung vom Zeilensprung- zu fortschrittlicheren Signalverfahren durch. Dies Funktioniert sowohl für Video- als auch Standbilder.

Einstellungen	1	Videobild-Optimierung
	2	Standardinstellung
	3	Standbild-Optimierung

7 Drücken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Für 3DYC können einzeln Parameter nur dann gewählt werden, wenn:
• INPUT 1, 2 oder 3 als Eingangsquelle und "Video" als Eingangssignaltyp (Seite 45) gewählt sind; oder
• INPUT 4 als Eingangsquelle und ein S-Video-Kabel angeschlossen haben; oder Sie den Analog-Tuner gewählt haben.
• Bei Zuleitung von SECAM-, PAL60- oder 4.43NTSC-Signalen ist die 3DYC-Einstellung wirkungsslos.
• Im I-P-Modus können einzelne Parameter für die folgenden Eingangssignale nicht gewählt werden: 480p, 720p@60 Hz, 576p, 720p@50 Hz, 1080p@24 Hz.

Toneinstellungen

Mit den folgenden Einstellungen konnen Sie die Klangqualität ihren Wünschen anpassen.

Stellen Sie den Ton wunschgemäß für die gewährte AV-Wahloption ein. Siehe AV-Wahl auf Seite 28.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" ( / ) , dann ENTER).
3 Wahlen Sie einen Einstellpunkt (/) .
4 Stellen Sie die gewünschte Stufe ein ( / ) .

Gegenstand	Taste ↓	Taste ⇒
Höhen	Zum Abschwächen der Höhen	Zum Betonen der Höhen
Bass	Zum Abschwächen der Basse	Zum Betonen der Basse
Balance	Verlagert den Lautstärkeschwerpunkt nach links	Verlagert den Lautstärkeschwerpunkt nach rechts

5 Drücken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Für Kopfhörerwiedergabe kann die Klangqualität nicht eingestellt werden.
• Wenn Sie Toneinstellungen mit angeschlossenem Kopfhörer vornehmen, werden die neuen Einstellungen nach Abtrennung des Kopfhörers für Klangwiedergabe wirksam.
• Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wahlen Sie in Schritt 3 mit ↑/↓ "Rückstellen" und drücken Sie dann ENTER. Es entscheid ein Bestätigungsfenster. Wahlen Sie "Ja" mit ←/→, und drücken Sie dann ENTER.

FOCUS

Verlagert das Klangbild nach oben und sorgt für klare Klangkonturen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" ( / ) , dann ENTER).
3 Wahlen Sie "FOCUS" (/) .
4 Wahlen Sie die gewünschten Parameter ( / ) .

FOCUS

Einstellungen	Aus	Deaktiviert FOCUS.
	Ein	Aktiviert FOCUS.

5 Drücken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Für Kopfhörerwiedergabe kann das Klangfeld nicht eingerichtet werden.
• Wenn Sie das Klangfeld mit angeschlossenem Kopfhörer vornehmen, werden die neuen Einstellungen nach Abtrennung des Kopfhörers für Klangwiedergabe wirsam.
  Die Auswirkung dieser Funktion ist signalabhängig.

Front Surround

Liefert dreidimensionale Klangeffekte und/oder tiefe, satire Basse.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" ( / ) , dann ENTER).
3 Wahlen Sie "Front Surround" (/) .
4 Wahlen Sie die gewünschten Parameter ( / ) .

Front Surround

Einstellungen	Aus	Deaktiviert sowohl SRS als auch TruBass
	SRS	Realisiert ein=echt dreidimensionales Klangfeld.
	TruBass (Standard)	Gewährleistet tiefe, satire Basse mit einer neuen Technologie.
	TruBass + SRS	Kombiniert die Vorteile von TruBass und SRS.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Für Kopfhörerwiedergabe kann die Front Surround-Effekt nicht eingestellt werden.
• Wenn Sie die Front Surround-Effect mit angeschlossenem Kopfhörer vornehmen, werden die neuen Einstellungen nach Abtrennung des Kopfhörers für Klangwiedergabe wirsam.
• SRS (WOW) bezeichnet einen Zustand, in dem FOCUS aktiviert ist und TruBass + SRS für Front Surround gewählt worden ist.
• SRS(0) ist ein Warenzeichen von SRS Labs, Inc.
  Die WOW-Technologie ist unter Lizenz von SRS Labs, Inc. registriert.
  Die Auswirkung dieser Funktion ist signalabhängig.

Leistungssteuerung

Mit Leistungssteuerung können Sie auf praktische Weise Strom sparen.

Energiesparmodus

Zur Senkung des Stromverbrauchs stehen Ohnen drei Energiesparmodi zur Verfügung.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (/ , dann ENTER).
3 Wahlen Sie "Energiesparmodus" ( / ) , dann ENTER).
4 Wahlen Sie "Speichern1", "Speichern2", oder "Bild aus" (/ , dann ENTER).

Energiesparmodus
Einstellungen	Standard	Senkt die Bildhelligkeit nicht.
	Speichern1	Reduziert den Stromverbrauch etwas, wobei das Helligeitsabsinkniveau liegt unterrück wird.
	Speichern2	Senkt die Bildhelligkeit und den Stromverbrauch.
	Bild aus	Deaktiviert den Bildschirm, um Strom zu sparen. Zum Reaktivieren der Bildwiedergabe drücken Sie eine beliebige Taste außer |-/+ - und .x. Diese Einstellung wird vom System nicht gespeichert.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Beim Umschalten des Energiesparmodus kann es zu einer Änderung des Panel-Betriebsgeräusches kommt. Dies ist normal.

Kein Signal -aus

Schaltet das System automatisch in den Standby-Modus, wenn 15 Minuten lang kein Signal erhalten wird.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (/ , dann ENTER).
3 Wahlen Sie "Kein Signal -aus- (↑/↓, dann ENTER).
4 Wahlen Sie "Aktiviert" (/ , dann ENTER).

Kein Signal -aus-
Einstellungen	Deaktiviert(Standard)	Schaltet das System nicht in den Standby-Modus.
	Aktiviert	Schaltet das System in den Standby-Modus,wenn 15 Minuten lang kein Signal erhaltenwird.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.
• Wenn nach Beendigung eines Fernsehprogramms noch Störsignale am Plasma-Fernseher anliegen, wird das System unter Umständen nicht auf den Bereitschaftsmodus geschaltet.

Keine Bedienung -aus

Schaltet das System automatisch in den Standby-Modus, wenn innerhalb drei Stunden kein Vorgang ausgeführrt wird.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (/ , dann ENTER).
3 Wahlen Sie "Keine Bedienung -aus- (↑/↓, dann ENTER).
4 Wahlen Sie "Aktiviert" ( / , dann ENTER).

Keine Bedienung -aus-
Einstellungen	Deaktiviert(Standard)	Schaltet das System nicht in den Standby-Modus.
	Aktiviert	Schaltet das System in den Standby-Modus,wenn innerhalb von drei Stunden kein Vorgangausgeführrt wird.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.

Kapitel 9

Wiedergabe von DTV-Programmen

DTV-Programme betrachten

Digital-TV (DTV) ersetzt nicht nur die herkommlichen analogen Fernsehprogramme, sondern bietet darüber hinaus ein breiteres Programmangebot, eine bessere Bildqualität und verschiedene zusätzliche Informationen. Weiterhin erhögt es eine Reihe weiterer Funktionen wie Untertitel und multiple Tonkanäle.

Vorsicht

• Die Kompatibilität these Products mit digitalen terrestrischen Diensten - Einzelheiten sind in den technischen Daten angegeben - ist zum Zeitpunkt der Produkteführung festgelegt.

Hinweis

• Bei der automatischen Installation (Seite 25)itte unbedingt den Empfangsmodus (Tuner) auf "Digital" oder "Alles" einstellen.
• Wenn Sie den DTV-Modus wahlen, bevor die Kanalsuche durchgefuhrt wurde, ist im folgenden Fenster "DTV-Konfigurierung" nur der Punkt "Installation" wählbar.
• Im DTV-Modus mit @ den Videotext-Bildschirm aufrufen (außer UK).

Kanäleändern

1 Schalten Sie mit TV/DTV in den DTV-Modus.
2 Rufen Sie mit ENTER die Kanalliste auf.

3 Wahlen Sie einen Canal (↑/↓, dann ENTER).

Sie können Kanäle auch durch Drücken der Tasten 0 bis 9 oder P + / P- an der Fernbedienung wahlen.

Hinweis

• Für schellen Zugriff auf Kanal 1 (einstelliger Kanal) im DTV-Modus drücken Sie 001. Sie können Kanal 1 auch durch Drücken von 01 oder 1 wahren, dann müssen Sie aber nach Eingabe der letzten Stelle 2 Sekunden lang warten. Dasselbe gilt für zweistellige Kanäle.
• P + / P- kann auf Überspringen eingestellte Analogkanäne nicht abrufen oder nicht als Favoriten gespeichert sind (siehe Seite 37).
• Bei gespernten Kanälen ist jeder Mal das korrekte Password (Seite 47) einzugeben.
• Bei Empfang von DTV-Rundfunkprogrammen startet automatisch der Bildschirmschoner, wenn länger als 3 Minuten keine Bedienung erfolgt.

Betrachten eines Kanalbanners

Ein Kanalbanner enthalt Programmnamen, Programm-Start-/ Endzeiten und sonstige Kanalinformationen.

1 Schalten Sie mit TV/DTV in den DTV-Modus.

2 Drucken Sie 1 +

Ein Kanalbanner erscheint.

001	………	Mi.30.Apr 12:46
Aktuell	………	11:30-12:00
Nächsten	………	12:00-12:30

• Um Informationen zu anderen Kanälen anzuzeigen, drücken Sie / .
• Um den am Banner gewählten Kanal abzustimmen, drücken Sie ENTER.
• Im Kanalbanner finden Sie auch Symbole für Favoriten (4), Untertitel (5) und Videotext (6) alls für den gewählten Kanal zutreffend.
  Zum Verlassen der Banneranzeige drücken Sie EXIT

3 Um detailiertere Programinformationen zu erhalten, drücken Sie + erneut.

• Zum Umschalten zwischen den Programminformationen für jetzt und Weiter drücken Sie ↑/↓.
• Um Detail-IInformationen zu anderen Kanälen anzuzeigen, drücken Sie / .
• Um den am Banner gewählten Kanal abzustimmen, drücken Sie ENTER.
• Zum Verlassen der Detailinformationsanzeige drucken Sie RETURN.
• Um die Anzeige aller Banner zu verlassen, drücken Sie EXIT.
• Wenn das Banner weitere Informationen enthalt, erscheint "Mehr". Drücken Sie die BLAU Taste, um alle Informationen anzuzeigen.

Hinweis

Die Bannerdaten werden im Minutentakt aktualisiert.
- Bei manchen Programmen sind eventuell keine Detailinformationen verfügbar.
- Wenn ein Sender ungenaue Informationen liefert, kann es vorkommen, dass gewisse Symbole fällschlicherweise erscheinen oder fehlen.

Betrachten von Untertiteln

Im DTV-Modus * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 * 可 *\$\

Untertitel ein

Hinweis

• Wenn ein Programm bei Aktivierung dieser Funktion aufgenommen wird, werden Untertitel ebenfalls aufgezeichnet.

Neukonfigurierung der DTV-Kanaleinstellungen

In this dem Abschnitt wird beschrieben, wie Sie die DTV-Kanaleinstellungen nach Einrichtung der DTV-Kanäle mit Autoinstallation (Seite 25) neu konfigurierten können. "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Neuwahl eines Lands

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "Installation" ( / ) , dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

5 Wahlen Sie "Land" (/) .
6 Wahlen Sie das Land ( / ) .

Hinweis

• Die Anzeige zur Eingabe eines Passwords erscheint nicht, wenn die Password-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passwords auf Seite 47.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Ersetzen bestehender Kanäle

Durch das folgende Verfahren werden die momentanen DTV-Kanaleinstellungen zunachst verworfen, dann wird nach empfangbaren Kanälen gesucht, und die Kanalkonfigurierung wird von Neuem durchgeführt.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "Installation" (↑/↓, dann ENTER). Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

5 Wahlen Sie "Programm ersetzen" ( / ) , dann ENTER).

Das System löscht zuerst alle Kanalinformationen und startet dann eine Kanalsuche.

• Zum Abbrechen der laufenden Programmsuche HOME MENU drucken.

Hinweis

• Die Durchführung von "Programm ersetzen" erfordert einen zeitlichen Spielraum von mindestens 1 Stunde bis zur{nachsten programmierten Aufnahme oder zum{nachsten Auto-Update.
• Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Password-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passworts auf Seite 47.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Hinzufugen neuer Kanäle

Mithilfe des folgenden Verfahrens können Sie nach neuen Kanälenuchen und diese speichern, wobei die momentanen DTV-Kanaleinstellungen erhalten bleiben.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).

4 Wahlen Sie "Installation" (/ , dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

5 Wahlen Sie "Neues Programm hinzufugen" (/ , dann ENTER).

Die Kanalsuche lauft automatisch an. Neu gefundene Kanäle werden vom Plasma-Fernseher automatisch gespeichert.

• Zum Abbrechen der laufenden Programmsuche HOME MENU drucken.

Hinweis

• Die Anzeige zur Eingabe eines Passworts erscheint nicht, wenn die Password-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passworts auf Seite 47.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Signalstarke prufen

Sie können bei jedem einzeln TV-Programm die Signalstarke und Signalqualität kontrollieren.

1 Wiederholen Sie die Schritte 1 bis 4 unter "Hinzufügen neuer Kanäle".
2 Wahlen Sie "Signalprüfung" ( / , dann ENTER).
3 Wahlen Sie "RF Kanal" ( / , dann ENTER) .
4 Wahlen Sie das zu prüfende Programm ( / ) .

Verwenden Sie die Funktion "Hinzufugen neuer Kanäle" hier zum Ergänzen von Programmen innerhalb des gewählten HF-Kanals (Empfangsfrequency).

Hinweis

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Ein-/Ausschalten der Spannungsvorsorgung

Zum Ein- und Ausschalten der Stromversorgung der mit dem DTV-Antennenanschluss verbundenen Antenne gehen Sie wie nachfolgend beschrieben vor.

1 Wiederholen Sie die Schritte 1 bis 4 unter "Hinzufügen neuer Kanäle".
2 Wahlen Sie "Spannungsversorgung" (/) .
3 Wahlen Sie "Ein" oder "Aus" ( / ) .

Hinweis

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Werksvorgaben zurückrufen

Mit dieser Funktion können Sie alle DTV-Einstellungen auf die Werksvorgaben zusückstellen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "Installation" ( / ) , dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

5 Wahlen Sie "Auf Werkseinstellungen zurücksetzen" (↑/↓, dann ENTER).

Eserscheint ein Bestätigungsfenster.

6 Wahlen Sie "OK" zum Zurückstellen aller Einstellungen auf die Werksvorgaben.

Autoinstallation wird dann automatisch gestartet.

Hinweis

• Die Anzeige zur Eingabe eines Passwords erscheint nicht, wenn die Password-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passwords auf Seite 47.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Individuelle Gestaltung kanalbezogener Einstellungen

In this dem Abschnitt wird beschrieben, wie verschiedene kanalbezogene Einstellungen individuell gestaltet werden können. Diese Einstellungen umfassen Speichern von Kanalen als Favoriten, Überspringen von Kanalen und Kanalsperre.

Einstellen von Programmoptionen

Zum Auswahlen einzelner Kanäle und zum Aktivieren der Funktionen Favoriten, Überspringen für die Kanäle oder Kanalsperre gehen Sie wie nachfolgend beschrieben vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "Programmverwaltung" ( / ) , dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

5 Wahlen Sie "Programmoptionen" ( / ) , dann ENTER).

Das Programmoptionsfenster mit einer(List der registrierten Kanäle entscheid.

6 Wahlen Sie einen bestimmten Kanal ( / / , dann ENTER zur Aktivierung/Deaktivierung) .

• Wahlen Sie "Ein" für Favoriten, wenn Sie den Canal als Favorit (digital) speichern möchten. So gespeicherte Kanäle können dann später einfach durch Wahl aus der Favoritenliste abgerufen werden.
• Wahlen Sie "Ein" für Kanal überspringen, wenn Sie möchten, dass der Kanal bei Betätigung von P + / P- an der Fernbedienung oder von CHANNEL + / - am Plasma-Fernseher übersprungen werden soll.
• Wahlen Sie "Ein" für Kanalsperre, wenn Sie ein Abstammen des Kanals ohne Password-Eingabe verhindern möchten.

7 Wenn Sie mit allen Einstellungen fertig sind, ist noch an Folgendes zu denken:

• Wenn Sie einen Canal als Favoritenkanal gespeichert haben,lesen Sie unter "Aktivieren der Favoritenfunktion" nach, und aktivieren Sie die Favoritenfunktion.
• Wenn Sie einen Kanal gespeit haben,lesen Sie unter Verwendung eines Passwords auf Seite 47 und bestimmen Sie ein geeignetes vierstelliges Password.

Hinweis

• Die Anzeige zur Eingabe eines Passwords erscheint nicht, wenn die Password-Funktion deaktiviert ist. Einzelheiten hierzu finden Sie unter Verwendung eines Passwords auf Seite 47.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Aktivieren der Favoritenfunktion

Vergessen Sie nach Speicherung von Kanälen als Favoriten nicht,\ diese Funktion zu aktivieren.

1 Wiederholen Sie die Schritte 1 bis 4 unter "Einstellen von Programmoptionen".

2 Wahlen Sie "Favoriten" (/) .

3 Wahlen Sie "Ein" ( / ) .

• Nachdem Sie Kanäle als Favoriten gespeichert haben, können Sie diese mit P+/P- an der Fernbedienung oder mit CHANNEL +/- am Plasma-Fernseher abrufen.

Hinweis

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Aktivieren von automatischem Überspringen

These Funktion ermitteligt das Überspringen von Dienstgruppen, wie z.B. Radio und Videotextdienste.

1 Wiederholen Sie die Schritte 1 bis 4 unter "Einstellen von Programmoptionen".

2 Wahlen Sie "Autom. Überspringen" (↑/↓).

3 Einen zu überspringenden Kanal wahlen ( / ) .

Wahlen Sie zwischen "Aus", "Radio", "Datum" und "Beide".

Hinweis

• Mit "Autom. Überspringen" konnen Sie "Gruppen" von Diensten wie Radio und Textdaten überspringen. Die einzelnen Programmeinstellungen für Überspringen in den "Programmoptionen" werden nicht beeinflusst, auch wenn diese Funktion aktiviert ist.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Einstellen der Kindersicherung

Mithilfe dieser Funktion konnen Sie verhindern, dass sich Kinder Fernsehprogramme ansehen konnen, für die ein Mindestalter vorgegeben ist. Diese Funktion hängt vom bei der Kanalkconfiguration gewährten Land ab. Sie konnen eine Altersgrenze zwischen 4 und 18 vorgegeben, sodass das Password eingegeben werden muss, um entsprechend geschützte Fernsehprogramme betrachten zu konnen.

1 Wiederholen Sie die Schritte 1 bis 4 unter "Einstellen von Programmoptionen".

2 Wahlen Sie "Kindersicherung" (/) .

3 Wahlen Sie eine Altersgrenze ( / ) .

Sie können eine Zahl zwischen 4 und 18 oder "Aus" wahren. Wenn Sie "Aus" gewählt haben, ist keine Passworteingabe erforderlich, welches Fernsehprogramm mit vorgegebenem Mindestalter auch gewählt wird.

Gespeicherte DTV-Kanäe sortieren

Anhand der folgenden Anleitung kann die Reihenfolge der gespeicherten DTV-Kanäe geändert werden.

1 Wiederholen Sie die Schritte 1 bis 4 unter "Einstellen von Programmoptionen".
2 Wahlen Sie "Programmsorting" (↑/↓, dann ENTER). Das Sortiermenü erscheint.
3 Wahlen Sie den zu verlegenden Kanal ( / / / , dann ENTER).

4 Wahlen Sie die gewünschte neue Position ( / , dann ENTER) .
Das Sortieren wird ausgeführrt.
5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Um die Seite bei Sortieranzeige in Schritt 4 zuändern, wahren Sie / am Bildschirm mit /// , um eine Seite zu bestimmen, und drücken Sie dann ENTER.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Wahlen eines Digital-Audio formats

Zum Umschalten zwischen dem PCM- und dem Dolby-Digital-Audioformat gehen Sie wie nachfolgend beschrieben vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" ( / ) , dann ENTER).
4 Wahlen Sie "Persönliche Einstellungen" ( / ) , dann ENTER).
5 Wahlen Sie "Digital-Audio" (/) .
6 Wahlen Sie "PCM" oder "Dolby" ( / ) .

Hinweis

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Wahlen der Sprache für Ton, Untertitel und Videotext

Die Spracheinstellungen für Ton, Untertitel und Videotext können manuell konfiguriert werden.

1 Wiederholen Sie die Schritte 1 bis 4 von "Wahlen eines Digital-Audioforms".
2 Wahlen Sie "Sprache" (/ , dann ENTER).
3 Wahlen Sie "Primärton", "Sekundärton", "Primär-Untertitel", "Sekundär-Untertitel" oder "Videotext" (/) .
4 Wahlen Sie eine Sprache ( / ) .

Hinweis

• Der Plasma-Fernseher wählt die Sprache automatisch auf Grundlage der "Land"-Einstellung (Seite 25), wenn die gewährte Sprache für Ton, Untertitel oder Videotext nicht zur Verfügung stehen.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Verwendung von Software-Aktualisierung

These Funktion führ Download und Aktualisierung der System-Software zum vorgegebenen Zeitpunkt durch.

Verwendung der automatischen Aktualisierung

Bei Aktivierung dieser Funktion prüft der Plasma-Fernseher, ob aktualisierte Software zur Verfugung stehen, und ladt diese dann gegebenenfalls herunter. Danach führt das System den Vorgang "Neues Programm hinzufugen" (Seite 35) aus. Diese Vorgängelaufen automatisch zur vorgegebenen Zeit ab.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "Software Aktualisierung" ( / ) , dann ENTER).
5 Wahlen Sie "Auto Aktualisierung" (/) .
6 Wahlen Sie "Ein" ( / ) .

Hinweis

• Als Normaleinstellung wird "Ein" empfohlen.

• Damit die automatische Aktualisierung startet, muss ein Spielraum von mindestens 1 Stunde bis zum Start der nachsten vorprogrammierten Aufnahme/Betrachtung vorhanden sein.

• 60 Sekunden vor dem vorgesehenen Update wird abgefragt, ob Auto Aktualisierung starten soll oder nicht. Wenn "OK" gewählt oder nicht innerhalb von 50 Sekunden geantwortet wird, startet Auto-Update automatisch.

• Zum Abbrechen eines laufenden Updates ist HOME MENU zu drucken.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Update-Zeit einstellen

Sie können die Zeit einstellen, zu der der Plasma-Fernseher tätighe eine automatische Aktualisierung durchfuhrt. Zur Verwendung dieser Funktion ist zunachst "Auto Aktualisierung" auf "Ein" einzustellen.

1 Wiederholen Sie die Schritte 1 bis 4 für "Verwendung der automatischen Aktualisierung".
2 Wahlen Sie "Aktualisierungs Zeit eingeben" (/ , dann ENTER).
3 Stellen Sie die Zeit für die Auto Aktualisierung ein ( / / / oder 0 bis 9.

Manuelle Aktualisierung starten

These Funktion gestattet Ohnen die manuelle Ausführung der Software-Aktualisierung. Wenn weniger als 1 Stunde Zeit bis zur nachsten planmäßigen automatischen Aktualisierung oder zu einem programmgesteuerten Aufnahme-/Wiedergabeereignis bleibt, kann eine manuelle Aktualisierung nicht ausgeführrt werden.

1 Wiederholen Sie die Schritte 1 bis 4 für "Verwendung der automatischen Aktualisierung".
2 Wahlen Sie "Manuelle Aktualisierung starten" (↑/↓, dann ENTER).

Hinweis

• Damit die manuelle Aktualisierung starten kann, muss der Spielraum bis zum Start der nachsten programmierten Aufnahme/Betrachtung mindestens 1 Stunde betragen.
• Damit die manuelle Aktualisierung starten kann, muss der Spielraum bis zum Start von Auto Aktualisierung mindestens 1 Stunde betragen.
• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

Technische Information anzeigen

Verwenden Sie diese Funktion zum Abrufen der Versionsnummer von Hard- und Software.

1 Wiederholen Sie die Schritte 1 bis 4 für "Verwendung der automatischen Aktualisierung".
2 Wahlen Sie "Technische Information" ( / ) , dann ENTER).

Hinweis

• "DTV-Konfigurierung" kann nur bei DTV-Empfang gewählt werden.

MHEG-Anwendungen verwenden (nur UK)

Einige Stationen strahlen Programme mit MHEG-codierten Multimedia-Elementen (MHEG = Multimedia and Hypermedia Expert Group) für interaktives DTV aus.

Falls vorhanden, startet das MHEG-Element auf Drücken von einer der Farbentasten oder von 1 .

Hinweis

• Bei aktivierten Untertiteln (siehe Betrachten von Untertiteln auf Seite 34) ist diese Funktion nicht verfügbar.

Bildschirmschoner

Der Bildschirmschoner startet automatisch, wenn bei Empfang eines DTV-Radioprogramms 3 Minuten ohne weitere Bedienung verstreichen.

Hinweis

Bei aktiviertem Bildschirmschoner sind die folgenden Operationen möglich:

• Drücken Sie TV/DTV zum Umschalten auf Analog-TV.
• Drücken Sie eine beliebige andere Taste, um auf den normalen Radioprogramm-Bildschirm zu schalten.
  Die Timer-Einstellungen sind bei angezeigtem Bildschirmschoner aktiviert.

Allgemeine Schnittstelle

Für den Empfang verschlüsselter DTV-Signale benötigen Sie ein CA-Modul und eine Smart-Card vom Dienstanbieter.

Der CA-Modultyp kann je nach Hersteller unterschied sein, wobei每日经济 CA-Modul ein bestimmtes Verschlussungssystem unterstützt. Ihr Plasma-Fernseher unterstützen CA-Module für den DVB-Standard.itte erkundigen Sie sich beim Dienstanbieter nach dem geeigneten CA-Modul.

Bitte beachten Sie, dass eine Smart-Card eventuell nur für einen bestimmten Anbieter und damit eine begrenzte Spanne an Kanälen geeignet ist.

Belassen Sie die Karte nach dem Einsetzen permanent im Schacht. Entnehmen Sie sie nicht, sofern dies nicht eigens verlangt wird. Die Karte muss z.B. im Gerät sein, wenn der Dienstanbieter neue Daten auf die Smart-Card herunterlagen will.

Wichtig

• CA-Module und Smart-Cards sind bei Pioneer nicht inbegriffen und auch nicht als Sonderzubehör erhältlich.

Installieren von CA-Modul und Smart-Card

Der Schacht für die Common Interface-Karte befindet sich auf der Rückseite des Plasma-Fernsehers.

1 Halten Sie die Schachtabdeckung auf der Rückseite des Plasma-Fernsehers an der Lasche und drücken Sie diese nach links (a); nehmen Sie die Abdeckung dann ab, indem Sie die Laschenverriegelung nach unten (b)ziehen.

2 Schieben Sie das einzusetzende CA-Modul mit Smart-Card bis zum Anschlag in den Common Interface-Schacht ein.

Anzeigen von Informationen zum eingesetzten CA-Modul

Informationen zum CA-Modul können angezeigt werden, wenn ein solches im Common Interface-Schacht eingesetzt ist.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "DVB-Cl-Information" (/ , dann ENTER).

Die Option "DVB-Cl-Information" ist ausgegraut, wenn kein CA-Modul eingesetzt ist.

Kapitel 10

Verwendung der Elektronischen Programmführung (EPG)

EPG-Anzeigeformat

Die elektronische Programmführung (EPG) zeigt die Tabelle der geplanten TV-Programme und Detailinformationen über einzelne Programme an. Sie ermöglicht darüber hinaus einfaches Wahlen und Aufrufen des gewünschten Programms.

Der EPG-Bildschirm umfasst Programminformation, Kanalliste und Allgemeine Programmliste. In this Abschnitt sind in den Sendeplan- und Informationsfenstern angezeigte Informationen beschrieben.

Hinweis

• Für digitale TV-Programme, die keine EPG-Daten beinhalten, sind die entsprechenden EPG-Informationen nicht verfügbar.
• Wenn die aktuelle Zeit nicht korrekt eingestellt ist, kann es vorkommen, dass die EPG-Informationen mancher TV-Programme nicht angezeigt werden.

Allgemeine Programmliste

1 Erscheint, wenn die Sendeplantabelle vorwärts oder rückwärts geschrott werden kann.
2 Zeitplan
3 Kanalliste
Hebt den aktuell gewählten Kanal hervor.
5 Zeigt das für Aufnahme/Betrachtung eingestellte Programm.
6 Erscheint, wenn im gleichen Zeitraum noch andere Programme (häufig kurze) geplant sind.
7 Programmtitel
8 Zeigt das für Aufnahme/Betrachtung eingestellte Programm (wobein anderes Programm für Aufnahme im gleichen Zeitraum eingestellt ist).
9 Zeittrenner

Programminformation

1 Kanalnummer
2 Stationsname
3 Programmtitel
4 Erscheinen, wenn im gleichen Zeitraum noch andere Programme geplant sind.
5 Sendeplan
6 Programm-Sparte

Hinweis

• Die allgemeine Programmliste kann Felder enthalten, bei denen die unteren rechten Ecken gefaltet sind. Dies bezeichnet, dass für den gleichen Zeitraum noch weitere Programme geplant sind. Um den Titel solcher Programme und die dazugehörigen Informationen einzusehen, das gefaltete Feld markieren und dann / drücken.

Uber EPG

Nach dem folgenden Vorgehen können Sie den Sendeplan von digitalen TV-Programmen einehen, die gewünschten Informationen ansehen und/oder Programme wahren.

1 Drucken Sie EPG.

Der EPG-Bildschirm erscheint.

• Der EPG-Bildschirm wird automatisch aktualisiert, wenn EPG-Daten erfolgreich empfangen wurden. Falls nicht, zeigt der EPG-Bildschirm ein Leerbild.

2 Wahlen Sie das gewünschte TV-Programm ( / / / ) .

• Drücken Sie P + / P- zum Springen zur{nachsten bzw. vorhergehenden Seite der Kanalliste.

• Im Info-Fenster erscheinen Informationen zum gewählten Programm.

• Zum Betrachten eines laufenden Programmsitte das Programm wahlen (dann ENTER).

• Sie können je nach Bedingungen die Informationen zu bis 1Woche vorausliegenden Programmen prufen.
• Je nach Bedingungen kann die Übernahme der EPG-Daten einige Zeit in Anspruchnehmen.

3 Zum Einsehen weiterer Informationen (momentan nicht angezeigt) drücken Sie 1 + .

Die Detail-Informationen erscheinen im Sendeplanfenster.

• Wenn noch weitere Informationen verfügbar sind, wird "Mehr" angezeigt. Drücken Sie die BLAU Taste, um alle Informationen anzuzeigen.
• Zum Verlassen der Detail-Informationsanzeige drucken Sie 1+ erneut (oder RETURN).

4 Zum Beenden der Programmführung drücken Sie EPG erneut.

Hinweis

Die allgemeine Programmliste zeigt keine beendeten Programme.

Verwendung von Vorprogrammierung

EPG ermöglicht einfaches Vorprogrammieren von digitalen TV-Programmen für spätere Betrachtung (automatische Kanalwahl) und Aufnahme.

Zum Aufnahmen des Programms mussen Sie auch Ihr Aufnahmegerät entsprechendVBoreiten. Naheres hierzu finden Sie in der dazugehorigen Bedienungsanleitung.

Automatische Kanalwahl und Standby-Aufnahme verwenden

Bei eingeschalteter System-Stromversorgung wählt diese Funktion automatisch das vorprogrammierte Programm, wenn dessen Sendezeit beginnnt. Dies stellt richer, dass Sie die gewünschte Sendung auch dann nicht verpassen, wenn Sie gerade ein andere TV-Programm sehen.

Auch wenn sich das System im Standby-Modus befindet, wird der eingebauten DTV-Tuner automatisch aktiv und gibt das AV-Signal zur Aufnahme aus, sobald die Sendezeit des vorprogrammierten TV-Programms beginnnt.

1 Drucken Sie EPG.

Der EPG-Bildschirm erscheint.

2 Wahlen Sie das vorzuprogrammierende Programm ( / / / , dann ENTER).

• Wahlen Sie ein Programm, das noch nicht begonnen hat.
• Ein Einstellmenu erscheint.
• Wahlen Sie ein laufendes Programm (dann ENTER): EPG schließt das Fenster und ruft den Canal auf.

• Wahlen Sie ein laufendes Programm (dann GRÜN): Das Programm kann für Aufnahme/Betrachtung am{nachsten Sendetermin (bzw. nachsteWoche)eingestellt werden.

• Wahlen Sie ein Programm, das noch nicht begonnen hat (dann ENTER oder GRÜN): Das Programm kann für Aufnahme/Betrachtung vorprogrammiert werden.

3 Wahlen Sie "Ja" in einem Bestätigungsdialogfeld ( / ) , dann ENTER).

Die Auflistung der Timer-Einstellungen mit Informationen über andere vorprogrammierte Programme erscheint.

• Sie können die Voreinstellungen hier ändern ( / / / , dann ENTER).
• Sie können die Voreinstellungen hier registrierten (← oder ENTER).

4 Drücken Sie RETURN to zum Zurückkehren zum EPG-Bildschirm.

• Der EPG-Bildschirm wird mit den neuen Voreinstellungenactualisiert.
• Für das vorprogrammierte Programm erscheint ein rotes Uhrsymbol.
• Für sich überlappende Voreinstellungen entscheidt ein gelbes Dreieckssymbol.

5 Drücken Sie EPG, um den EPG-Bildschirm zu schreiben.

Bei eingeschaltetem System erscheint ca. 60 Sekunden vor der Ausführung eine Warnmeldung und kurz vor dem Programmstart wird der Kanal umgeschaltet.

Hinweis

Die automatische Kanalwahl erfolgt nicht, wenn sich das System im Standby-Modus befindet.
- Das Aufnahmen vorprogrammierter Programme ist auch im Standby-Modus möglich, da zur vorprogrammierten Zeit ledigious der eingebauten DTV-Tuner aktiv wird und die AV-Signale ausgibt.
- Das Vorprogrammieren bis drei Minuten vor dem Start des Programms beenden.

• Nähres zum Vorrang bei sich überlappenden Voreinstellungen siehe Prioritätsregeln für überlappende Voreinstellungen.
  Die TIMER-Anzeige auf der Vorderseite des Plasma-Fernsehers leuchtet orange, wenn ein Programm für Aufnahme/Betrachtung vorprogrammiert ist.
• Bei durch die Smart-Card eingeschränkter Betrachtung ist Aufnahme eventuell nicht möglich.

Timer manuell programmieren

Über das Menu können Sie digitale Fernsehprogramme auch durch Eingeben von Sendedatum und Uhrzeit vorprogrammieren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" ( / ) , dann ENTER).
4 Wahlen Sie "Programm Timer" (↑/↓, dann ENTER). Die Plantabelle wird angezeigt.

5 Wahlen Sie eine Programmnummer ( / , dann) . Sie können eine beliebige Programmnummer wahren.
6 Geben Sie ein Datum ein ( / oder 0 bis 9, dann ).
7 Geben Sie Stunde/Minute von Start und Ende ein (↑/↓ oder 0 bis 9, dann ⇒).
8 Geben Sie eine Kanalnummer ein ( / oder 0 bis 9, dann ).

9 Registrieren Sie die Voreinstellungen, wenn alle Punkte eingestellt sind (ENTER).

• Falls die eingestellte Zeit bereits vergangen oder der Kanal gespeit ist, erscheint eine Warnmeldung.
• Ein gelbes Dreieckssymbol zeigt an, dass die Aufnahme/Betrachtung wegen überlappender Voreinstellungen eventuell nicht normal Funktioniert.
• Zum Vorprogrammieren weiterer Programme die Schritte 5 bis 9 wiederholen.
• Sie können bis zu 10 Programme vorprogrammieren.

10 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Die vorprogrammierte Aufnahme/Betrachtung startet damit, wenn das Vorprogrammieren weniger als drei Minuten vor Programmstart erfolgt.
• Mit EPG vorgenommene Voreinstellungen werden automatisch in die Auflistung aufgenommen.
• Bei durch das CA-Modul eingeschränkter Betrachtung ist Aufnahme eventuell nicht möglich.

Prioritätsregeln für überlappende Voreinstellungen

Wenn sich vorprogrammierte TV-Programme überschneiden, richtig sich deren Vorrang nach den folgenden beiden Regel. Wenn die Bedingungen beider Regel erfüllt sind, kommt Regel 1 vor Regel 2 zur Anwendung.

Regel 1: Wenn sich zwei Voreinstellungen überschneiden, hat die Voreinstellung mit der früheren Startzeit Vorrang. Bei zwei sequentiellen Voreinstellungen wird gegebenenfalls der letzte Teil des ersten Programms oder der erste Teil des zweiten nicht aufgenommen.

Regel 2: Wenn sich zwei Voreinstellungen mit identischer Startzeit überschneiden, erhält die Voreinstellung mit der higheren Listennummer Vorrang.

Vorprogrammierung von TV-Programmen ändern/ Löschen

Über EPG

Zum Ändern oder Löschen vorprogrammierter TV-Programme über die elektronische Programmführung (EPG)itte nach folgender Anleitung vorgehen.

1 Drucken Sie EPG.

Der EPG-Bildschirm erscheint.

2 Wahlen Sie die zu bearbeitende Voreinstellung ( / / / , dann ENTER oder GRUN).

Ein Dialogfenster erscheint.

• Wenn Sie "Ja" wahren, mit Schritt 3 fortsetzen.
  Zum Verlassen des Vorgangs wahlen Sie "Nein".

3 Wahlen Sie das voreingestellte Programm (← oder ENTER).

4 Wahlen Sie die Bearbeitungsnummer, die Sie bearbeiten möchen (↑/↓).

• Sie können die Vorprogrammierung mit der Taste ROTlöschen.

5 Bearbeiten Sie die gewählte Vorprogrammierung undactualisieren Sie die Einstellung (ENTER).

Falls das Programm, dessen Einstellung Sie gerade bearbeiten, bereits angelaufen oder beendet ist, erscheidt eine Warnung.

6 Nach dem Bearbeiten der Einstellung drücken Sie EPG zum Schließen des EPG-Bildschirms.

Hinweis

• Wenn eine vorprogrammierte Aufnahme/Betrachtung bereits lauft und Sie diese stoppen möchten, um z.B. den Canal zu wechseln, erscheint eine Warnung, dass die Programmierung abgebrochen wird. In diesen Falle kann die Vorprogrammierung über EPG nicht mehr annulliert werden.

Über das Menu

Nach folgender Anleitung konnen Sie ein vorprogrammiertes Programm über das Menuändern bzw.löschen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "Programm Timer" (/ , dann ENTER). Die Plantabelle wird angezeigt.

5 Wahlen Sie die zu bearbeitende Programmnummer (/) .

• Löschen Sie die Vorprogrammierung (ROT).
• Überarbeiten Sie die Einstellung (ENTER).

6 Stellen Sie den gewünschten Punkt ein (///) .

7 SchlieBen Sie die Einstellung mit ENTER ab.
- Falls das Programm, dessen Einstellung Sie gerade bearbeiten, bereits angelaufen oder beendet ist, erscheidt eine Warnung.
8 Drücken Sie HOME MENU, um das Menu zu verlassen.

Prioritäten für überlappende Vorprogrammierungenändern

Sie können die Prioritätsfolge bei sich überlappenden Vorprogrammierungen wunschgemäß abändern.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "DTV-Konfigurierung" (/ , dann ENTER).
4 Wahlen Sie "Programm Timer" (↑/↓, dann ENTER). Die Plantabelle wird angezeigt.

5 Wahlen Sie das zu bearbeitende Programm (↑/↓, dann BLAU).
6 Wahlen Sie die Position, an die das Programm bewegt werden soll ( / ) .
7 Bewegen Sie das Programm durch Drücken von BLAU oder ENTER an die gewährte Position.

Andere praktische EPG-Funktionen

Nachstehend finden Sie eine Reihe praktischer Funktionen zum effektiveren und schnellen Navigieren im EPG-Bildschirm.

EPG-Springen

1 Drücken Sie ROT bei angezeigtem EPG-Bildschirm (Programmliste, Detailinformationen und Suchergebnisse).
2 Wahlen Sie "Datum" (/) .

3 Wahlen Sie den anzusteuernden Tag (innerhalb einer Woche) ( / ) .
4 Wahlen Sie "Zeit" (/) .
5 Wahlen Sie die anzusteuernde Uhrzeit (0:00 morgens bis 23:00 abends) ( / ) .
6 Wahlen Sie "Springen" ( / / , dann ENTER). Die Programmliste fur den angewiesenen Zeitpunkt erscheint.

EPG-Suche

1 Drücken Sie GELB bei angezeigtem EPG-Bildschirm (Programmliste, Detailinformationen und Suchergebnisse).
2 Wahlen Sie "Datum" (/) .

3 Wahlen Sie den Suchtag (innerhalb einer Woche) ( / ) .
4 Wahlen Sie "Zeit" ( / ) .
5 Wahlen Sie die Such-Uhrzeit (0:00 morgens bis 23:00 abends) ( / ) .
6 Wahlen Sie "Programm" (/) .
7 Wahlen Sie zwischen "Alles" oder "Favoriten" ( / ) .
8 Wahlen Sie "Spare" ( / , dann ENTER) .
9 Wahlen Sie die Sparte(n) für die Suche ( / / / , dann ENTER). Erneutes Drücken von ENTER löscht die gewährte Sparte aus der Suchliste.
10 Wahlen Sie "OK" ( / / / , dann ENTER).

11 Wahlen Sie "Suche" ( / / / , dann ENTER).

Die von Ihnen angewiesene EPG-Suche startet.

Kapitel 11

Praktische Einstellmöglichkeiten

Umschalten der vertikalen Ansteuerungsfrequency

Die vertikale Ansteuerungsfrequency für Schirmanzeige kann zwischen 75 Hz und 100 Hz umgeschaltet werden. Wahlen Sie die Ansteuerungsfrequency, die für die Sendesignale in Ihr Empfangsgebiet am besten geeignet ist.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführunge Einstellungen" (/ , dann ENTER).
3 Wahlen Sie "Aktivierungsmodus" (/ , dann ENTER).
4 Wahlen Sie "75 Hz" oder "100 Hz" (↑/↓, dann ENTER).

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• These Einstellung kann für jeder Eingangsquelle separat vorgenommen werden.
• Bei Zuführung von 480i, 480p, 1080i@60 Hz, 720p@60 Hz oder 1080p@24 Hz Signalen kann diese Einstellung nicht durchgeführt werden.
• Bei Wahl von "Auto" für "Seitenmaske" (Seite 47) hat die Einstellung für "Aktivierungsmodus" keine Wirkung.

Einstellen der Bildposition

These Einstellung dient zum Verschieben der horizontalen und vertikalen Lage des Bilds auf dem Plasma-Fernseher.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführende Einstellungen" ( / , dann ENTER) .
3 Wahlen Sie "Position" ( / ) , dann ENTER).
4 Wahlen Sie "H/V-Positionseinstellung" (/ , dann ENTER).

5 Stellen Sie die vertikale (/) und die horizontale (/) Bildage ein.
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wahlen Sie in Schritt 4 mit ↑/↓ "Rückstellen", und drücken Sie dann ENTER. Es erscheint ein Bestätigungsfenster. Wahlen Sie "Ja" mit ←/→, und drücken Sie dann ENTER.
• Einstellungen werden getrennt für jeder Eingangssquelle gespeichert.
• Je nach angezeigtem Video{lssst sich die Bildposition unter Umständen nicht ändern, auch nicht durch Einstellung.

Wahlen eines Eingangssignaltypes

Nach dem an INPUT 1, INPUT 2 oder INPUT 3 Anschlüsse vorgenommen worden sind, geben Sie den Typ der Videosignale an, die von den angeschlossenen Geräten zu erwarten sind. Bezüglich Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Bevor Sie das Menu abrufen, drücken Sie INPUT 1, INPUT 2 oder INPUT 3 an der Fernbedienung oder INPUT am Plasma-Fernseher, um eine Eingangsprogrammquelle zu wahren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführende Einstellungen" (/ , dann ENTER).
3 Wahlen Sie "Eingangswahl" (/ , dann ENTER).
4 Wahlen Sie den Signtyp (/ , dann ENTER).

• Für EINGANG 1 können Sie "Video" oder "RGB" wahren.
• Für EINGANG 2 können Sie "Video", "S-Video" oder "KOMPONENTEN" wahren.
• Für EINGANG 3 konnen Sie "Video", "S-Video" oder "RGB" wahren.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Wenn kein Bild entscheidt oder die Bildfarben nicht stimmen, geben Sie einen anderen Videosignaltyp vor.
• Bezüglich der anzugebenden Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

TV-System-Einstellung

Wenn das Bild nicht klar hersauskommt, wahren Sie ein anderes TV-System (z.B. PAL, NTSC).

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführunge Einstellungen" (/ , dann ENTER).
3 Wahlen Sie "TV-System" (/ , dann ENTER).
4 Wahlen Sie das Videosignalsystem ( / ) , dann ENTER).

• Wahlen Sie unter "Auto", "PAL", "SECAM", "NTSC" und "4.43NTSC".
• Bei Wahl von "Auto" werden Eingangssignale automatisch erkannt.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

Die Werksvorgabe ist "Auto".
- Das TV-System muss für INPUT 1 bis 4 einzeln eingestellt werden.
- Bezüglich Einstellung des TV-Systems siehe Schritte 11 und 12 unter Manuelles Programmieren von Analog-Femsehkanänen auf Seite 25.

Manuelles Wahlen einer Bildschirmgroße

Drücken Sie, um zwischen den Bildschirmgroßenoptionen für den Typ der momentan empfangenen Videosignale umzuschalten.

Mit jedem Druck auf wird die Einstellung umgeschaltet.

Die verfügbar Bildschirmgroßen hangen vom Eingangssignaltyp ab.

Wichtig

• Wenn in einem Modus wie "4:3", "VOLL 14:9" und "KINO 14:9" Bilder mit schwarzen Streifen an beiden Seiten oder an der Ober-sowie Unterseite des Bildschirms fortwährend über langere Zeit bzw. für kürzere Zeit über mehrere Tage angezeigt werden, konnen Nachbilderaufreten. Sofern keine Urheberrechte verletzt werden, empfehl't es sich, den ganzen Bildschirm zur Bildwiedergabe zu nutzen.

Gegenstand	Beschreibung
4:3	Für Standard-4:3-Bild. An jeder Seite erscheint eine Maske.
VOLL 14:9	Für 14:9 komprimiertes Bild. An jeder Seite erscheint eine)dünne Maske.
KINO 14:9	Für 14:9 Letter Box-Bild. Eine)dünne Maske erscheint an jeder Seite,und bei gewissen Programmen können auch Balken am oberen und unteren Rand auftreten.
BREITBILD	In thisem Modus wird das Bild zunehmend zu jeder Seite des Bildschirms gestrekt.
VOLL	Für 16:9 komprimiertes Bild.
ZOOM	Für 16:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.
KINO	Für 14:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.

Hinweis

• Während der Wiedergabe eines High Definition-Programms kann durch Drücken von zwischen VOLL, BREITBILD, 4:3 und ZOOM umgeschaltet werden.
• Manche HD-Programme zeigen 4:3-Inhalt mit Seitenmasken an. Dies kann ungleichmäßigen Verschleiß zur Folge haben. Nach der Betrachtung sollte ein den ganzen Bildschirm ausfüllendes Video-Programm wiedergegeben werden.

Automatisches Wahlen einer Bildschirmgroße

Der Plasma-Fernseher wählt automatisch eine geeignete Bildschirmgroße, wenn in den empfangenen Videosignalen WSS-Informationen enthalten sind, die das Seitenverhältnis des Bildes angegeben (Wide Screen Signalling), oder wenn die Videosignale von angeschlossener HDMI-Ausrüstung erhalten werden (siehe Seite 51). Um diese Funktion zu aktivieren, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführunge Einstellungen" (/ , dann ENTER).
3 Wahlen Sie "Auto-Gröbe" (↑/↓, dann ENTER).
4 Wahlen Sie "Ein" (/ , dann ENTER).

Gegenstand

Beschreibung

Aus

Deaktiviert die Funktion Auto-Gröbe.

(Werksvorgabe)

Ein

Aktiviert die Funktion Auto-Gröbe.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Wenn das Bildschirmformat automatisch nicht korrekt gewählt wird, stellen Sie es manuell auf ein geeignetes Format um.

• Wenn das Videosignal keine Information über das Bildseitenverhältnis enthalt, ist diese Funktion wirkungslös, auch wenn "Ein" gewählt worden ist.

Wahlen einer Bildschirmgroße für 4:3-Bildseitensignale

Geben Sie bei Empfang von 4:3-Bildseitensignalen und aktivierter Funktion Auto-Gröbe an, ob der Plasma-Fernseher den 4:3-Modus oder den BREIT-Modus wahren soll.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführende Einstellungen" (/ , dann ENTER).
3 Wahlen Sie "4:3-Modus" (/ , dann ENTER).
4 Wahlen Sie "BREITBILD" oder "4:3" (↑/↓, dann ENTER).

Gegenstand

Beschreibung

BREITBILD

Breitbild ohne Seitenmasken.

(Werksvorg

Behalt das 4:3-Bildseitenverhältnis bei und liefert Seitenmasken

BREITBILD

4:3

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Ändern der Helligkeit an beiden Bildschirmseiten (Seitenmaske)

Bei den Bildschirmformaten 4:3, VOLL 14:9 und KINO 14:9 kann die Helligkeit der grauen Seitenmasken an den beiden Bildschirmseiten geändert werden.

Wichtig

• Bei Einstellung "Auto" wird die Helligkeit der Seitenmasken der Helligkeit des Bildschirms entsprechend geregelt, wodurch Einbrennen vorgebeugt werden kann.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführunge Einstellungen" (↑/↓, dann ENTER).
3 Wahlen Sie "Seitenmaske" (/ , dann ENTER).
4 Wahlen Sie den gewünschten Parameter (/ , dann ENTER).

Gegenstand Beschreibung

Fest (Werksvorgabe)

Auto

Stellt stets dieselbe Helligkeit fur die grauen Seitenmasken ein.

Stellt die Helligkeit der grauen Seitenmasken gemäß Helligkeit

des Bilds ein.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Bei Wahl von "Auto" hat die Einstellung für "Aktivierungsmodus" keine Wirkung (siehe Umschalten der vertikalen Ansteuerungsfrequency auf Seite 45).

Timer

Bei Ablauf der vorgewählten Zeit schaltet der Timer das System automatisch in den Standby-Modus.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Timer" (/ , dann ENTER).
3 Wahlen Sie die gewünschte Zeit (↑/↓, dann ENTER).

Wahlen Sie unter "Aus" (Abbrechen), "30 Min", "60 Min", "90 Min" und "120 Min".

4 Drücken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Fünf Minuten vor Ablauf der gewählten Zeit wird die Restzeit jeder Minute angezeigt.
• Zum Kontrollieren der Restzeit führen Sie die Schritte 1 und 2 durch. Nach der Zeitprüfung drücken Sie HOME MENU, um die vorgeige Anzeige wiederherzustellen.

Verwendung eines Passwords

Der Plasma-Fernseher besitzt eine Kanalsperr- und eine Kindersicherungsfunktion, mit denen Sie verhindern können, dass sich Kinder ungeeignete Programme ansehen können. Um Programme anzusehen, die durch die Funktion "Sperren" blockiert sind, muss ein Password eingebehen werden. Die Werksvorgabe für das Password ist "1234". Das Password kann wunschgemäß geändert werden.

Um die Funktionen "Autoinstallation", "Analog TV Konfigurieren", "DTV-Konfigurierung" oder "Password" über das Home-Menu verwenden zu konnen, muss das Password eingegeben werden. Hierdurch wird einer Änderung der Einstellungen durch unbefugte Personen vorgebeugt.

Eingeben eines Passwords

Nach Wahl eines mit Kanalsperre oder Kindersicherung geschützten Kanals und vor der Verwendung gewisser Menüfunktionen muss das Password eingegeben werden.

• Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

Hinweis

• Wenn dreimal ein falsches Password eingegeben wird, erscheint "Ungültiges Password," und das Menu wird geschlossen. Um die Password-Eingabeanzeige zur Entsicherung des Passworts wieder abzurufen, wahren Sie den gespernten Kanal oder öffnen Sie das Menu erneut.
• Wenn die Anzeige zur Passworteingabe vorzeitig erlischt, kann sie durch Drücken von ENTER wieder abgerufen werden.

Ändern des Passwords

Um das Password zu ändern, gehen Sie wie nachfolgend beschreiben vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "Password" (/ , dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie das aktuelle vierstellige Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Passwordändern" (↑/↓, dann ENTER).
5 Geben Sie ein neuen vierstelliges Password mit den Tasten 0 bis 9 ein.

6 Geben Sie dasselbe Password, das Sie in Schritt 5 eingebehen haben, noch einmal ein.

• Wenn ein abweichendes Password eingegeben wird, erfolgt Rückschaltung auf Schritt 5, sodass das Password von Anfang an neu eingegeben werden kann.
• Sie haben maximal drei Versuche, um das neue Password zu bestätigen, bevor die Bildschirmanzeige Password ändern automatisch verlassen wird.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Notieren Sie das neu eingestellte Password und bewahren Sie die Notiz griffbereit auf.

Rückstellen des Passwords

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "Password" (/ , dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Rückstellen" (/ , dann ENTER).
5 Wahlen Sie "Ja" ( / ) , dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Durch das obige Verfahren wird das Password auf die Werksvorgabe (1 2 3 4) rückgestellt.

Deaktivieren des Passwords

Um die Schutzfunktion, die eine Passworteingabe verlangt, zu deaktivieren, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (/ , dann ENTER).
3 Wahlen Sie "Password" (/ , dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Password-Einstellung" (/ , dann ENTER).
5 Wahlen Sie "Deaktiviert" ( / , dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Durch das obige Verfahren wird das Password auf die Werksvorgabe (1 2 3 4) rückgestellt.
• Nachdem die Passwortfunktion deaktiviert worden ist, können die Kindersicherungseinstellungen nicht geändert werden (siehe Einstellen der Kindersicherung auf Seite 26).
• Nachdem die Passwortfunktion deaktiviert worden ist, kann das Password nicht geändert oder rückgesetzt werden.
• Wenn Sie die Passwortfunktion nach Deaktivierung wieder aktivieren, wird die Werksvorgabe für das Password (1 2 3 4) wieder hergestellt.

Wir empfehlen, dass Sie Ihr Password eintragen, sodass es stets in Erinnerung bleibt.

Wenn das Password nicht mehr verfügbar ist

Wenn die Meldung "Ihr Password eingeben." erscheint, drücken Sie die Taste ENTER an der Fernbedienung und halten Sie diese mindestens 3 Sekunden lang gedrückt. Das Password wird auf "1234" rückgesetzt.

Bitte beachten Sie, dass das Password bei Anzeige des Fensters DTV-Konfigurierung nicht rückgesetzt werden kann.

Kapitel 12

Verwendung mit anderen Geräten

Der Plasma-Fernseher ist geeignet für den Anschluss einer breiten Palette an externen Geräten wie Decoder, Videorecorder, DVD-Spieler, Spielekonsolen und Camcorder.

Zum Betrachten des Bilds einer externen Signalquelle wahlen Sie mit den Tasten INPUT an der Fernbedienung (siehe Fernbedienung auf Seite 14) oder der Taste INPUT am Plasma-Fernseher den entsprechenden Eingang.

Vorsicht

• Zum Schutz der gesamtten Anlage ist der Plasma-Fernseher stets vom Netz zu trennen, bevor Sie einen Decoder, Videorecorder, DVD-Spieler, Camcorder, eine Spielekonsole oder ein anderes externes Gerät anschließen.

Hinweis

• Machen Sie sich vor Ausführung der Anschlüsseitte mit der Bedienungsanleitung der entsprechenden Geräte (DVD-Spieler usw.) vertraut.
• Die in den Abbildungen gezeigten Verbindungskabel sind jederzeit im Handel erhältlich und gehoren nicht zum Lieferumfang thesese Produkts, sofern nicht andersweitig angegeben.

Anschlieben eines DVD-Spielers

Zum Anschluss eines DVD-Spielers oder anderen Audio/Video-Geräts verwenden Sie INPUT 2.

Bei Gebrauch eines Komponenten-Videokabels wahlen Sie "KOMPONENTEN" im Menu "Eingangswahl" (siehe Wahlen eines EingangssignaIotypes auf Seite 45). In dieser Fall führt das SCART-Kabel das Audiosignal.

DVD-Wiedergabe

Für Wiedergabe eines DVD-Bilds drücken Sie INPUT 2 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT2 zu wahlen.

Hinweis

• Wenn das DVD-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menu ändern (siehe Seite 45).
• Nähres zum Signatyp des DVD-Spielersfinden Sie in der dazugehörigen Bedienungsanleitung.

Anschlieben eines Decoders

Zum Anschreiben eines Decoders oder anderen Audio/Video-Geräts verwenden Sie den Anschluss INPUT 1.

Anzeigen eines Decoder-Bilds

Drücken Sie die Tasten 0 bis 9 oder P + / P- , um ein für Decoder-Einstellung bestimmtes Programm zu wahren (Seite 27).

Drücken Sie INPUT 1 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT 1 zu wahlen.

Hinweis

• Verwenden Sie zum Anschluss eines Decoders unbedingt INPUT 1.
• Wenn das Decoder-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypus über das Menu ändern (siehe Seite 45).
• Nähres zum Signaltyp des Decoders finden Sie in der dazugehörigen Bedienungsanleitung.

Anschlieben eines Videorecorders

Zum Anschließlich eines Videorecorders oder anderen Audio/Video-Geräts verwenden Sie den Anschluss INPUT 2.

Wenn Ihr Videorecorder fortgeschrittene "AV-Link"-Systeme (siehe Seite 52) für TV-VCR-Verbundbetrieb unterstützt, können Sie den Videorecorder über ein voll verdrahtetes 21-Stift-SCART-Kabel an INPUT 2 oder 3 am Plasma-Fernseher anschließen.

Erweiterte AV-Link-Systeme

Die Tunerdaten können vom Fernseher direkt in den Videorecorder gespeist werden (Download von Voreinstellungen).

Während der Betrachtung von Fernsehprogrammen kann das Programm mit einem einzigen Druck auf die Recorder Aufnahmetaste aufgezeichnet werden. (WYSIWYR*)

*Genaueres entnehmer Sieitte der Bedienungsanleitung des Videorecorders; manche Reorder besitzen z.B. eine Taste speziell fur WYSIWYR.

Auf Drücken der Wiedergabetaste am Videorecorder schaltet sich das System automatisch vom Standby-Modus in den betriebsbereiten Modus und gibt das Recorderbild wieder.

Erweiterte "AV-Link"-Systeme für TV-VCR-Verbundbetrieb sind mit manchen externen Quellen unter Umständen nicht kompatibel.

VCR-Wiedergabe

Für Wiedergabe eines VCR-Bilds drucken Sie INPUT 2 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT2 zu wahlen.

Hinweis

• Wenn das VCR-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menu ändern (siehe Seite 45).
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.
• Nähres zum Signatyp des Videorecorders finden Sie in der dazugehörigen Bedienungsanleitung.

Anschließlich einer Spielekonsole oder eines Camcorders

Zum Anschluss einer Spielekonsole, eines Camcorders oder eines anderen Audio/Video-Geräts verwenden Sie INPUT 4.

Wiedergeben des Spielekonsolen- oder Camcorderbilds

Für Wiedergabe von einer Spielekonsole oder einem Camcorder drücken Sie INPUT 4 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT 4 zu wahren.

Hinweis

• Der Kabelanschluss an INPUT 4 wird der Reihe nach geprüft auf: 1) S-Video, 2) Video.
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.

Anschluss eines Verständerkers/AV-Receivers

Durch den Anschluss eines Verstärkers oder AV-Receivers an den Plasma-Fernseher konnen Sie die Klangwiedergabe in neue Dimensionen führen.

Hinweis

• Einzelheiten entnehmen Sieitte der Bedienungsanleitung fur das anzuschliebende Audio-Gerät.
• Mit der momentanen Bildwiedergabe synchronisierte Audiosignale werden stets zu den Anschlüssen AUDIO OUTPUT ausgegeben.
• Im DTV-Modus erfolgt keine Ausgabe bei Signalen, die kopiergeschützt sind.

Verwendung des HDMI-Eingangs

Zu INPUT 3 besteht ein HDMI-Anschluss, dem digitale Video- und Audiosignale zugeführten werden können. Zur Verwendung aktivieren Sie den HDMI-Anschluss und geben die Typen der Audio- und Videosignale an, die von der angeschlossenen Ausrüstung zu erwarten sind. Bezüglich Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Bevor Sie das Menu aufrufen, drücken Sie INPUT 3 an der Fernbedienung oder INPUT am Plasma-Fernseher, um INPUT 3 zu wahlen.

Eingangssigntablelle

1920 x 1080i@50 Hz

720×576p@50 Hz

1280×720p@50 Hz

720(1440) x 576i@50 Hz

1920 x 1080i@59,94 Hz/60 Hz

720 x 480p@59,94 Hz/60 Hz

1280 x 720p@59,94 Hz/60 Hz

720 (1440) x 480i@59,94 Hz/60 Hz

1920 x 1080p@24 Hz

Das System bietet die folgende Audio-Unterstützung:

• Linear-PCM (STEREO 2-K)
  Abtastfrequenz: 32 kHz, 44,1 kHz, 48 kHz

Hinweis

• PC-Signale sind mit dem HDMI-Anschluss nicht kompatibel.
• Je nach angeschlossenem Gerät kann es etwas dauern, bis das Bild erscheint.

Anschlieben von HDMI-Ausrüstung

Aktivieren des HDMI-Anschlusses

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterführunge Einstellungen" (↑/↓, dann ENTER).
3 Wahlen Sie "HDMI Einstellungen" (/ , dann ENTER).
4 Wahlen Sie "Einstellungen" ( / ) , dann ENTER).
5 Wahlen Sie "Aktiviert" (/ , dann ENTER).

Gegenstand Beschreibung

Deaktiviert Deaktiviert den HDMI-Anschluss. (Werksvorgabe)

Aktiviert Aktiviert den HDMI-Anschluss.

6 Drucken Sie HOME MENU, um das Menu zu verlassen.

AngebendesTyperdigitalenVideosignale:

1 Wiederholen Sie die Schritte 1 bis 3 für "Aktivieren des HDMI-Anschlusses".
2 Wahlen Sie "Video" ( / ) , dann ENTER).

3 Wahlen Sie den Digital-Video-Signaltyp (/ , dann ENTER).
- Wenn Sie "Auto" gewählt haben, versucht das System bei Empfang digitaler Videosignale deren Typ zu identifizieren.

Gegenstand	Beschreibung
Auto (Werksvorgabe)	Identifiziert zugeführte digitale Videosignale automatisch.
Farbe 1	Digitale Komponenten-Videosignale (4:2:2) gespert
Farbe 2	Digitale Komponenten-Videosignale (4:4:4) gespert
Farbe 3	Digitale RGB-Signale gespert

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Wenn Sie einen anderen Parameter als "Auto" wahlen,nehmen Sie eine Einstellung vor, die zu einer natürlichen Farbe führt.
• Falls kein Bild entscheid, geben Sie einen anderen Digital-Video-Signaltyp an.
• Bezüglich der anzugebenden digitalen Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Angeben des Typs der Audiosignale:

1 Wiederholen Sie die Schritte 1 bis 3 für "Aktivieren des HDMI-Anschlusses".
2 Wahlen Sie "Ton" ( / ) , dann ENTER).
3 Wahlen Sie den Audio-Signaltyp (/ , dann ENTER).

• Wenn Sie "Auto" gewählt haben, versucht das System bei Empfang von Audiosignalen deren Typ zu identifizieren.

Gegenstand	Beschreibung
Auto (Werksvorgabe)	Identifiziert die Eingangssignale automatisch.
Digital	Akzeptiert digitale Audiosignale.
Analog	Akzeptiert analoge Audiosignale.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

• Wenn kein Ton ausgegeben wird, geben Sie einen anderen Audiosignaltyp an.
• Nähres zum anzugebenden Audiosignaltyp siehe Bedienungsanleitung des angeschlossenen Geräts.
• Je nach anzuschliebendem Gerät konnen zusammen auch analoge Audiokabel erforderlich sein.

Gebrauch von i/o link.A

Der Plasma-Fernseher ist mit drei charakteristischen i/o link.A-Funktionen zur Verbindung mit anderen Audio/Video-Signalquellen ausgestattet.

Direkter Wiedergabestart

Wenn sich der Plasma-Fernseher im Standby-Modus befindet, schaltet er sich automatisch ein und gibt das Bild der Audio/Video-Signalquelle (z.B. Videorecorder oder DVD-Spieler) wieder.

WYSIWYR (What You See Is What You Record = Sienehmen das auf, was Sie sehen)

Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste besitzt, startet die Aufnahme automatisch auf Drucken dieser Taste.

Download der Voreinstellungen

Die vom Tuner des Plasma-Fernsehers voreingestellen Kanaldaten können über INPUT 2 oder 3 automatisch an den Tuner des angeschlossenen Audio/Video-Geräts (z.B. Videorecorder) übertragen werden.

Wahl des SCART-Anschlusses für Verwendung mit i/o link.A

Die Eingänge 2 und 3 des Plasma-Fernsehers stehen für Verwendung mit i/o link.A zur Verfügung. Wahlen Sie den zu verwendenden Eingang.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "i/o link.A" ( / , dann ENTER)
4 Wahlen Sie eine Einstellung ( / , dann ENTER) .

Gegenstand

Beschreibung

EINGANG 2

INPUT 2 ist für i/o link.A verfügbar.

(Werksvorgabe)

EINGANG 3

INPUT 3 ist für i/o link.A verfügbar.

Hinweis

• i/o link.A Funktioniert nur, wenn das Audio/Video-Gerät über ein voll verdrahtetes 21-poliges SCART-Kabel an INPUT 2 oder 3 des Plasma-Fernsehers angeschlossen ist.
• Genaueres entnehmer Sieitteber Bedienungsanleitung des jeweiligen externen Gerats.
• Wenn ein SCART-Kabel an INPUT 3 angeschlossen und i/o link.A aktiviert ist, werden Eingangssignale (außer Komponentensignalen) automatisch erkannt und wiedergegeben. Wenn i/o link.A deaktiviert worden ist, wird stets Video für andere Signale als RGB gewählt, da das System nicht zwischen RGB, Y/C (S-Video) und CVBS (Video) unterscheiden kann; Empfang von Y/ C-(S-Video)-Signalen führt zum Beispiel zu monochromer Anzeige.

Verwendung der SCART-Ausbefunktion

These Funktion ermitteligt es Ihnen, DTV-Programme mit einem angeschlossenen Videorecorder oder einer anderen Aufnahmeusrüstung aufzuzeichnen, während Sie den Plasma-Fernseher wie gewohnt einsetzen konnen. Wenn Sie einen DVD/HDD-Recorder (DVR) angeschlossen haben, konnen Sie dank dieser Funktion auch problemlos zeitverschobene Wiedergabe genießen.

Die Abbildung unter zeigt den Plasma-Fernseher in Kombination mit einem Pioneer DVR-540H als Beispiel.

Außer den obigen Anschlüssen müssen die folgenden Schritte durchgeführt werden:

Lesen Sieitte unter "Schalten des SCART-Ausgangs" nach,und wahlen Sie Verbund.m DTV'fur "SCART-Ausgabe im Konfigurationsmenu.

Am DVD/HDD-Recorder wahlen Sie die Video/Audio-Eingangssquelle, die dem externen Eingangsanschluss entspricht, mit dem der Plasma-Fernseher verbunden ist. Genaueres hierzulesen Sieitte in der Bedienungsanleitung des Recorders nach.

Wahlen Sie die Eingangsgquelle am Plasma-Fernseher nach dem Anschluss, der mit dem Ausgang des DVD/HDD-Recorders verbunden ist; im obigen Anschlussbeispiel wird INPUT 2 gewählt.

Wenn Sie mit den obigen Anschlüssen und Einstellungen fertig sind, können Sie zeitverschobene Wiedergabe mit dem DVD/HDD-Recorder durchführten.

Hinweis

• Zeitverschobene Wiedergabe ist nicht mit allen DVD/HDD-Recordern möglich. Lesen Sieitte hierzu in der Bedienungsanleitung des Recorders nach.
• Genaueres zum Anschluss und zu den Einstellverfahren lessen Sieitte in der Bedienungsanleitung Ihres Recorders nach.

Schalten des SCART-Ausgangs

Die von INPUT 2 und INPUT 3 ausgegebenen Video- und Audiosignale sind mit den für die momentane Bildanzeige verwendeten identisch. Sie können die Einstellung jedoch so ändern, dass stets DTV-Signale ungeachtet der momentanen Bildanzeige ausgegeben werden.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" ( / ) , dann ENTER).
3 Wahlen Sie "SCART-Ausgabe" ( / , dann ENTER)
4 Wahlen Sie den gewünschten Parameter (/, dann ENTER)

Gegenstand

Beschreibung

Auto

Gibt Audio- und Videosignale von der gewählten Eingangsquelle aus.

Verbund. m DTV

Gibt stets DTV-Signale aus

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Hinweis

Die folgenden Abläufe erhalten Vorrang gegenüber der obigen Einstellung:

Voreinstellung eines DTV-Programms für Aufnahme
- Ausführung von WYSIWYR (siehe WYSIWYR (What You See Is What You Record = Sienehmen das auf, was Sie sehen) auf Seite 52)

Kapitel 13

Verwendung von Videotext

Videotext-Funktionen

Was ist Videotext?

Videotext bezeichnet von den Sendeanstalten zur Information und Unterhaltung ausgestrahnte Textdaten, die mit entsprechend ausgestatteten Fernsehgeräten empfangbar sind. Der Plasma-Fernseher empfängt Videotext von Fernsehsenden und decodiert die Daten für die Betrachtung in Form grafischer Seiten. Zum Videotext-Angebot zahlen u.a. Nachrichten, Wetterberichte, Sport- und Börsennachrichten sowie Programmvorschauen.

Wichtig

• Die Anzeige von Videotextseiten über langere Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildern führen.

Grundlegender Videotext-Betrieb

Ein- und Ausschalten von Videotext

1 Wahlen Sie einen Fernsehkanal oder eine externe Eingangsquelle mit einem Videotext-Programm.
2 Drucken Sie, um den Videotext anzuzeigen (ganzer Bildschirm).

3 Drücken Sie erneut, um den Videotext auf dem rechten und das normale Bild auf dem linken Bildschirm anzuzeigen.

• Mit jedem Druck auf @, wird der Bildschirm wie links gezeigt umgeschaltet.
• Wenn Sie ein Programm ohne Videotextssignal gewählt haben, wird "Videotext kann nicht angezeigt werden." angezeigt.

Wahlen und Steuern von Videotextseiten

Mit den folgenden Tasten an der Fernbedienung konnen Sie Videotextseiten wahren und steuern.

Farbe (Rot/Grün/Gelb/Blau):

Sie kann eine Gruppe oder einen Block von Seiten, die in farbigen Klammern an der Unterseite des Bildschirms angezeigt sind, wahren, indem Sie die entsprechende Farbe (Rot/Grün/Gelb/Blau) an der Fernbedienung drucken.

0 bis 9:

Direkte Auswahl einer Seite zwischen 100 und 899 mithilfe von 0 bis9.

Zur Wahl der nachsten oder vorgen Seite.

图：

Mit jedem Druck auf, wird das Videotextbild wie unter gezeigt umgeschaltet.

图：

Zum Anzeigen ausgeblendeter Informationen wie Antwerten in einem Quiz drücken Sie.

Drucken Sie erneut, um die Informationen wieder auszublenden.

图：

Um die Aktualisierung der Videotextseiten zu stoppen, drücken Sie. Drücken Sie erneut, um den Haltemodus wieder aufzuheben.

E1:

Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen entscheidt die TOP-Ubersicht.

Hinweis

• Bevor Sie Videotext anzeigen, schalten Sieitte auf den Einzelbildschirmmodus zurück.

Anzeigen von Unterheiten

Sie können mehrere Unterheiten wie empfangen anzeigen.

1 Drucken Sie, um Videotext anzuzeigen.

• Wenn Sie eine Seite öffnen, die Unterheiten enthalt, werden die Unterheiten der Reihe nach automatisch angezeigt.

2 Zum Verlassen des automatischen Unterheitenwechsels drücken Sie / / .

• Sie können Unterseiten dann manuell wechseln, indem Sie / drücken.

Hinweis

• Durch Drücken von 10 wird die Seite gewechselt, und die Unterseitenanzeige wird ausgeblendet.
• Durch Drücken von 3 wird der automatische Unterseitenwechsel gestoppt, und die Funktion der entsprechenden Taste wird ausgeführrt.

Anzeigen der TOP-Übersicht

Bei Empfang von TOP-Videootext kann eine TOP-Textübersicht aufgerufen werden.

1 Drucken Sie, um Videotext anzuzeigen.
2 Während TOP-Videotextempfangs drücken Sie, um die TOP-Ubersicht anzuzeigen.
3 Wahlen Sie die gewünschten Block- oder Gruppenseiten mit / , und / , und drücken Sie dann ENTER.

Anzeigen von Untertitelseiten

Sie können mehrere Untertitel wie empfangen anzeigen.

1 Drücken Sie um den Untertitel anzuzeigen.

Die Untertitel werden mit den vom Sender empfangenen Daten aktualisiert.

2 Drücken Sie erneut, um die{nachste verfügbare Untertitelseite aufzurufen.

Kapitel 14

Zusätzliche Informationen

Fehlerdiagnose

Problem	Lösungsansätze
·Kein Strom. ·System{lösst sich nicht einschalten.	·Ist das Netzkabel abgetrennt? (Siehe Seite 19.) ·Ist der Hauptnetzschalter eingeschaltet? (Siehe Seite 21.)·Prufen Sie, ob Sie Tasten 0 bis 9 an der Fernbedienung betätig haben. (Siehe Seite 21.)·Falls die Anzeige am System rot aufleucht, drücken Sie 0 bis 9.
·Fernbedienung Funktioniert nicht.	·Zur Steuerung des Systems mit der Fernbedienung richten Sie diese auf den Fernbedienungssensor am Plasma-Fernseher. (Siehe Seite 20.)·Sind die Batterien polaritätsrichtig (+,-) eingelegt? (Siehe Seite 19.)·Sind die Batterien leer? Ersetzen Sie die Batterien durch neue. (Siehe Seite 19.)·Unter zu heller oder Leuchstkstoffhrenbeleuchung benutzt?·Starker Einfall von Leuchstkstoffhrenlicht in den Fernbedienungssensor?
·Systembetrieb nicht möglich.	·Externe Einflüsse, wie z.B. Gewitter oder staticische Elektrizität usw. können eine Funktionstörung verursachen. In solchen Fälle schalten Sie zunachst den Plasma-Fernseher aus oder ziehen Sie den Netzstecker. Nach 1 bis 2 Minuten schreiben Sie dann den Netzstecker wieder an, bzw. schalten Sie den Fernseher ein, um zu kontrollieren, aber funktioniert.
·Kein Bild und kein Ton.	·Prufen Sie, ob versehentlich die Eingangssquelle für Video gewählt wurde, obwohl Sie ein Fernsehprogramm sehen möchten. (Siehe Seite 21.)·Kontrolieren Sie, ob ein Kanal gewählt worden ist, der mit der Kindersicherung gesichert ist. (Siehe Seite 26.)·Geben Sie das Passport ein, um die Kindersicherung vorübergehend aufzuheiten. (Siehe Seite 47.)·Kontrolieren Sie den Antennenkabelanschluss. (Siehe Seite 18.)·Kontrolieren Sie die Kabelverbindung zu anderen Geräten. (Siehe Seiten 49 bis 53.)
·Kein Bild.	·Sind die Verbindungen mit anderen Komponenten korrekt vorgenommen? (Siehe Seiten 49 bis 53.)·Stimmt die Eingangswahleinstellung? (Siehe Seite 45.)
·Tonausgabe, aber kein Bild.	·"Bild aus" für den Energiesparmodus gewählt? In thisem Falle ist der Bildschirm deaktiviert und nur der Ton wird ausgegeben. Zum Reaktivieren der Bildwiedergabe drucken Sie eine beliebige Taste außer ∠+/ ∠- und ∠.(Siehe Seite 33.)
·Bild vorhanden, aber kein Ton.	·Prufen Sie, ob die Lautstärke auf denkleinsten Wert eingestellt ist. (Siehe Seite 22.)·Prufen Sie, ob kein Kopfhröher angeschlossen ist.·Prufen Sie, ob wird der Ton stumm nicht geschältet. (Siehe Seite 23.)·Bei Verwendung von INPUT 4 als Eingangssquelle stellen Sie sicher, dass auch der Audio-Anschluss verbunden ist. (Siehe Seite 51.)
·Ton nur von einem Laufsprecher.	·Ist die Balance richtig eingestellt? (Siehe Seite 32.)
·Bild ist verstummelt.	·Stimmt die Bildpositionierung? (Siehe Seite 45.)·Ist die richtige Bildschirmgroße gewählt? (Siehe Seite 46.)
·Verfürbung, Farbe blassa oder dunkel, schlechter Farbabgleich.	·Stellen Sie den Bildton ein. (Siehe Seiten 28 bis 31.)·Ist der Raum zu hell? In einem zu hellen Raum kann das Bild dunkel aussehen.·Prufen Sie die TV-System-Einstellung. (Siehe Seiten 25 bis 26, 45.)
·Nachbilder	·Wenn ein Standbild oder ein sehr holtes Bild eine gewisse Zeit lang angezeigt worden ist, und dann eine dunklere Szene auf den Bildschirm kommt, kann das vorgeil Bild als Nachbild zurückbleiben.·Dies kann durch mehrminutige Wiedergabe eines relativ helten, bewegten Bilds behoben werden. Durch besonderss langle Anzeige eines Standbills kann jeder ein dauerhaftes Einbrennen verursicht werden.
·Im 4:3 Modus treten Helligeits-und Farbstunacterschiede zwischen den beiden Seiten und der Mitte auf.	·Wenn Bilder im 4:3 Modus oder Letterbox-Bilder über länger Zeit bzw. für kürzere Zeit über mehrere Tage hinweg angezeigt worden, kann es zu Einbrennernkommen. Dies ist auf die Bauweise von Plasma-Displays zurückzuführen.·Bevorzugter Einsatz des Breitbildmodus wird empfehlen. (Siehe Seite 46.)·Bei Wiedergabe im 4:3 Modus soll "Auto" für die Seitenmaskeneinstellung gewählt werden. Stellt die Helligkeit der grauen Seitenmasken gemäß Helligkeit des Hauptbills ein. (Siehe Seite 47.)
·Plätzliches Ausschalten.	·Die Temperatur im Inneren des Systems ist zu hoch. Reinigen Sie das System bzw. entfernen Sie jegliche die Belüftung beherrndernden Gegenstände. (Siehe Seite 15.)·Prufen Sie die Energiesparmodus-Einstellung. (Siehe Seite 33.)·Prufen Sie die Timer-Einstellung. (Siehe Seite 47.)
·Panel-Geräusache.	·Vom Panel erzeugte Gerausache, beispiselsweise: Ventilatormotorgeräusache und Stromkreisbrummer/Glaspansummen sind normale Betriebsgeräusache eines Phosphormatrixbildschirms.·Beim Umschalten des Energiesparmodus kann es zu einer Änderung des Panel-Betriebsgeräuscheskommen. Dies ist normal.
·POWER ON-oder STANDBY-Anzeige blinkt schnell.	·Interne Schutzschaltungen können aktiviert sein. Schalten Sie zunachst die Hauptstromversorgung durch Drucken von POWER am Plasma-Fernseher aus, warten Sie mindestens eine Minute lang, und schalten Sie den Strom dann wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sichitte an eine Pioneer-Kundendienstelle. Diese sind auf ihrer Garantiekarte für jedem Land aufgefuhlrt. Kontaktinformationenfinden Sie auch auf der Pioneer Website (siehe Umschlag).

Wenn die folgenden Fehlercodes am Bildschirm angezeigt werden, überprüfen Sie die entsprechenden Punkte in der Tabelle.

Code	Meldung	Prüfen
SD04 und SD11	Gerät wird ausgeschaltet. Die Interne Temperatur ist zu hoch. Temperatur rund um PDP überprüfen.	Prüfen Sie, ob die Umgebungstemperatur des Plasma-Fernsehers zu hoch ist.
SD05	Interne Schutzschaltung schaltet Strom ab.	Wenden Sie sichitte an eine Pioneer-Kundendienstelle. Diese sind auf ihrer Garantiekarte für jeder Land aufgeführrt. Kontaktinformationen finden Sie auch auf der Pioneer Webseite (siehe Umschlag).

SCART-Anschlussbelegung

Verschiedene Audio- und Video-Geräte konnen über die SCART-Anschlüsse mit dem System verbunden werden.

SCART (INPUT 1)
1	Ausgang Audio, rechts	2	Eingang Audio, rechts	3 Ausgang Audio, links
4	Gemeinsame Erde für Audio	5	Erde für Blau	6 Eingang Audio, links
7	Eingang Blau	8	Audio-Video-Steuerung	9 Erde für Grün
10	Nicht belegt	11	Eingang Grün	12 Nicht belegt
13	Erde für Rot	14	Erde für Rot/Grün/Blau Steuerung	15 Eingang Rot
16	Steuerung Rot/Grün/Blau	17	Erde für Ausgang Video	18 Erde für Eingang Video
19	Ausgang Video	20	Eingang Video	21 Steckerabschirmung
SCART (INPUT 2)
1	Ausgang Audio, rechts	2	Eingang Audio, rechts	3 Ausgang Audio, links
4	Gemeinsame Erde für Audio	5	Erde	6 Eingang Audio, links
7	Nicht belegt	8	Audio-Video-Steuerung	9 Erde
10	AV Link-Steuerung	11	Nicht belegt	12 Nicht belegt
13	Erde	14	Erde	15 Eingang Chroma S-Video
16	Nicht belegt	17	Erde für Ausgang Video	18 Erde für Eingang Video/Eingang S-Video
19	Ausgang Video	20	Eingang Video/Eingang S-Video	21 Steckerabschirmung
SCART (INPUT 3)
1	Ausgang Audio, rechts	2	Eingang Audio, rechts	3 Ausgang Audio, links
4	Gemeinsame Erde für Audio	5	Erde für Blau	6 Eingang Audio, links
7	Eingang Blau	8	Audio-Video-Steuerung	9 Erde für Grün
10	AV Link-Steuerung	11	Eingang Grün	12 Nicht belegt
13	Erde für Rot	14	Erde für Rot/Grün/Blau Steuerung	15 Eingang Chroma S-Video
16	Steuerung Rot/Grün/Blau	17	Erde für Ausgang Video	18 Erde für Eingang Video/Eingang S-Video
19	Ausgang Video	20	Eingang Video/Eingang S-Video	21 Steckerabschirmung

Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse

Pin-Nr.	Signalbelegung	Pin-Nr.	Signalbelegung
1	R	9	+5 V
2	G	10	GND (Erde)
3	B	11	Nicht belegt
4	Nicht belegt	12	SDA
5	Nicht belegt	13	HD
6	GND (Erde)	14	VD
7	GND (Erde)	15	SCL
8	GND (Erde)

Technische Daten

Gegenstand		42"Plasma-Fernseher, Modell: PDP-4270XD
Anzahl Pixel		1024 x 768 Pixel
Audio-Verstärke		13 W + 13 W (1 kHz, 10 %, 8 Ω)
Lautsprecher		Tiefftern: Konustyp, 4,8 cm x 13 cm Hochtoter: Semikalottentyp, 2,5 cm
Surround-System		SRS/FOCUS/TruBass
Stromversorgung		AC 220 bis 240 V, 50 Hz/60 Hz, 291 W (Standby 0,7 W)
Abmessungen		1040 mm (B) x 679 mm (H) x 115 mm (T)
Gewicht		32,1 kg
Farbsystem	Analog	PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
	Digital	PAL/SECAM
TV Funktion (Analog)	Empfangssystem	B/G, D/K, I, L/L'
	Empfänger VHF/UHF	E2-E69 ch, F2-F10 ch, I21-I69 ch, IR A-IR J ch
	CATV	Hyperband, S1-S41 ch
	Autom. Kanalvoreinstellung	99 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung
	STEREO	NICAM/A2
TV Funktion (Digital)	Empfangssystem	DVB-T (2 K/8 K COFDM)
	Empfänger VHF/UHF	VHF-Band III (170 MHz bis 230 MHz) und UHF-Band IV, V (470 MHz bis 862 MHz)
	Autom. Kanalvoreinstellung	999 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung
	STEREO	MPEG Ebene I/II, Dolby Digital
Anschlüsse	Hinten INPUT 1	SCART (AV in, RGB in, TV out)
	INPUT 2	SCART (AV-Eingang/Ausgang, S-VIDEO-Eingang, AV link *) Video-Eingang (Komponente)
	INPUT 3	SCART (AV-Eingang/Ausgang, S-VIDEO-Eingang, RGB-Eingang, AV link *) HDMI-Eingang *2
	Antenne	75Ω DIN-Eingang für VHF/UHF (Analog)
		75Ω DIN-Eingang für VHF/UHF (Digital)
		75Ω DIN-Ausgang für VHF/UHF (Digital)
	Seite INPUT 4	S-VIDEO, AV-Eingang
AUDIO OUTPUT-Anschluss	(Hinten)	AUDIO-Ausgang (Festgelegt)
Ausgang PHONES OUTPUT	(Seite)	16Ω bis 32Ω wird empfohlen
DIGITAL OUT-Anschluss	(Hinten)	Digital-Audioausgang (optisch)
ALLGEMEINE SCHNITTSTELLE	(Hinten)	CA-Modul

^*1 Uber Menu wahlbar
^2 Entspricht HDMI1.1 und HDCP1.1. HDMI (High Definition Multimedia Interface) ist ein Standard für die digitale Übertragung von hochauflosenden Audio- und Videodaten über ein einziges Kabel. HDCP (High-bandwidth Digital Content Protection = Kopierschutz für breitbandige digitale Informationen) ist eine Technologie zum Schutz urheberrechtlich geschützten Digitalmaterials, aufbauend auf dem Digital Visual Interface (DVI).
Änderungen der Konstruktion und technischen Daten ohne Ankündigung vorbehalten.

Warenzeichen

FOCUS, WOW, SRS und das (●)® Symbol sind Warenzeichen von SRS Labs, Inc.
- Verwendung der FOCUS- und SRS-Technologie unter Lizenz von SRS Labs, Inc.
- Bei diesen Produkt sind FontAvenue®-Schriftarten unter Lizenz von NEC Corporation integriert.
FontAvenue ist ein eingetragenes Warenzeichen der NEC Corporation.
- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
- Hergestellt unter Lizenz von Dolby Laboratories. "Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
- Namen der erwähnten Firmen oder Institutionen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

www.pioneer.co.uk

www.pioneer.fr

www.pioneer.de

www.pioneer-eur.com
