PDP-4270XD - Téléviseur PIONEER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plasma TV
Taille de l'écran	42 pouces (106 cm)
Résolution	1024 x 768 pixels
Technologie d'affichage	Plasma
Format d'image	16:9
Connectivité	HDMI, VGA, Composite, S-Video, Component
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives (L x H x P)	1020 x 730 x 90 mm
Poids	30 kg
Consommation électrique	300 W (en fonctionnement), 0.5 W (en veille)
Fonctions principales	Affichage haute définition, traitement d'image avancé
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter un réparateur agréé
Informations de sécurité	Ne pas exposer à l'humidité, débrancher lors de l'entretien
Compatibilités	Compatible avec la plupart des appareils HDMI et VGA

FOIRE AUX QUESTIONS - PDP-4270XD PIONEER

Comment puis-je résoudre un problème d'image sur mon PDP-4270XD ?

Vérifiez que tous les câbles sont correctement connectés. Assurez-vous que la source d'entrée est correctement sélectionnée et que la résolution de l'appareil source est compatible avec le téléviseur.

Que faire si le téléviseur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de débrancher le téléviseur puis de le rebrancher après quelques minutes.

Comment réinitialiser mon PDP-4270XD aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran pour restaurer les paramètres d'usine.

Mon téléviseur affiche un message d'erreur, que dois-je faire ?

Notez le code d'erreur et consultez le manuel de l'utilisateur pour des instructions spécifiques. Vous pouvez également essayer de redémarrer le téléviseur.

Comment améliorer la qualité du son de mon PDP-4270XD ?

Assurez-vous que les réglages audio du téléviseur sont optimisés. Vous pouvez également envisager d'utiliser des haut-parleurs externes ou un système audio pour une meilleure qualité sonore.

Que faire si le téléviseur ne capte pas les chaînes ?

Vérifiez que l'antenne ou le câble est correctement connecté. Lancez une recherche automatique des chaînes via le menu des paramètres.

Comment mettre à jour le logiciel de mon PDP-4270XD ?

Visitez le site Web de Pioneer pour télécharger la dernière mise à jour du logiciel. Suivez les instructions fournies pour mettre à jour le téléviseur via une clé USB.

Le téléviseur s'éteint tout seul, que faire ?

Vérifiez les paramètres de minuterie de mise hors tension. Si le problème persiste, il pourrait s'agir d'un problème matériel nécessitant une assistance technique.

MODE D'EMPLOI PDP-4270XD PIONEER

Décovrez les nombreux avantages offerts en enregistrant votre produit en ligne maintainant sur www.pioneer.fr (ou www.pioneer-eur.com).

Ce symbole de l'éclair, place dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, à l'intérieur du coffret del'appareil, de 'tensions dangereuses" non isolées d'une grandeur suffisante pour représentier un risque d'électrocution pour les étres humains.

ATTENTION

DANGER D'LECTROCUTION NES PAS OUVRIR

ATTENTION:

POUR EVITER TOUT RISQUE D' ELECTROCUTION, NE PAS ENLEVER LE COUVERCLE (NI LE PANNEAU ARRIERE). AUCUNE PIECE REPARABLE PAR L'UTILISATEUR NE SETTROVUE AL'INTERIEUR. CONFIER TOUT ENTRETEN A UN PERSONNEL QUALIFIE UNIQUEMENT.

Ce point d'exclamation, placé dans un triangle équilatéral, a pour but d'attirer l'attention de l'utilisateur sur la présence, dans les documents qui accompagnent l'appareil, d'explications importantes du point de vue de l'exploitation ou de l'entretien.

AVERTISSEMENT

Cet apparéil n'est pas étâché. Pour éviter les risques d'incendie et de décharge électrique, ne placez pres de lui un écipient rempli d'eau, tel qu'un vase ou un pot de fleurs, et ne l'exposez pas à des gouttes d'eau, des éclaboussures, de la pluie ou de l'humidité. D3-4-2-1-3_A_Fr

Ce produit est conforme à la directive relative aux apparéils bassé tension (73/23/CEE, amendements 93/68/CEE), à la directive CE relative à la compatibilité electromagnétique (89/336/CEE, amendements 92/31/CEE et 93/68/CEE).

AVERTISSEMENT

Avant de brancher l'appareil pour la première, lisez attentivement la section suivante.

La tension de l'alimentation électrique disponible varie selon le pays ou la région. Assurez-vous que la tension du secteur de la région où l'appareil sera utilisé correspond à la tension requise (par ex. 230 V ou 120 V), indiquée sur le panneau arrêté.

D3-4-2-1-4_A_Fr

AVERTISSEMENT

Cet apparéil est muni d'une fiche de mise à la terre (masse) à trois fils. Comme la fiche présente une troisième broche (de terre), elle ne peut se brancher que sur une prise de courant, prévue pour une mise à la terre. Si vous n'arrivez pas à insérer la fiche dans la prise de courant, contactez un électricien qualifié pour faire replacer la prise par une qui soit mise à la terre. N'annulez pas la fonction de sécurité que procure cette fiche de mise à la terre.

D3-4-2-1-6_A_Fr

Les symboles suivants figurent sur les étiquettes apposées sur l'appareil. Ils appellent l'attention des utilisateurs et du personnel d'entretien sur des dangers potentiels.

AVERTISSEMENT

Ce symbole signale une pratique dangereuse ou contraire à la sécurité qui peut entraîner une blessure ou des dégats matériels

DANGER

Ce symbole signale une pratique dangereuse ou contraire à la sécurité qui peut entrainer une blessure grave, voir la mort.

AVERTISSEMENT

Pour éviter les risques d'incendie, ne place aucune flamme nue (telle qu'une bougie allumée) sur l'appareil. D3-4-2-1-7a_A_Fr

PRECAUTION DE VENTILATION

Lors de l'installation de l'appareil, veillez à laisser un espace suffisant autour de ses parois de manière à améliorer la dissipation de chaleur. L'espace minimum requis est indiqué à la page 15.

AVERTISSEMENT

Les fentes et ouvertures du coffret sont prévues pour la ventilation, pour assurer un fonctionnement stable de l'appareil et pour éviter sa surchauffe. Pour éviter les risques d'incendie, ne bouchez jamais les ouvertures et ne les recouvre pas d'objets, tels que journaux, nappes ou rideaux, et n'utilise pas l'appareil posé sur un tapis écais ou un lit.

DANGER

L'interrupteur POWER de cet apparéil ne coupe pas complètement celui-ci de sa prise secteur. Comme le cordon d'alimentation fait office de dispositif de déconnexion du secteur, il devra être débranché au niveau de la prise secteur pour que l'appareil soit complètement hors tension. Par conséquent, voirlez à installer l' apparéil de telle manière que son cordon d'alimentation puisse être facilement débranché de la prise secteur en cas d'accident. Pour éviter tout risque d'incendie, le cordon d'alimentation sera débranché au niveau de la prise secteur si vous prévoyez une période prolongée de non'utilisation (par exemple avant un départ en vacances).

Touche STANDBY/ON

STANDBY: Quand l'appareil est en mode veille, l'alimentation principale est coupée et l'appareil ne peut pas etre utilise.
Témoin STANDBY/ON: Le témoin est allumé en rouge quand l'appareil est en mode veille et en bleu quand l'alimentation principale est en service.

Nous vous remercions d'avoir acquis cet apparéil Pioneer.

Veuillez dire attentivement ce mode d'emploi pour etre en mesure d'utiliser l'appareil convenablement. La lecture de ce mode d'emploi terminée, conserveze-le dans un endroit sur pour referece.

Dans certains pays ou régions, la forme de la prise secteur et celle de la fiche du cordon d'alimentation peuvent différer des illustrations de ce document. Toutefois, la manière de brancher le cordon et d'utiliser l'appareil est la même.

Table des matières

01 Informations importantes pour l'utilisateur

02 Précautions de sécurité

Précautions d'installation 10

03 Accessoires fournis

04 Nomenclature

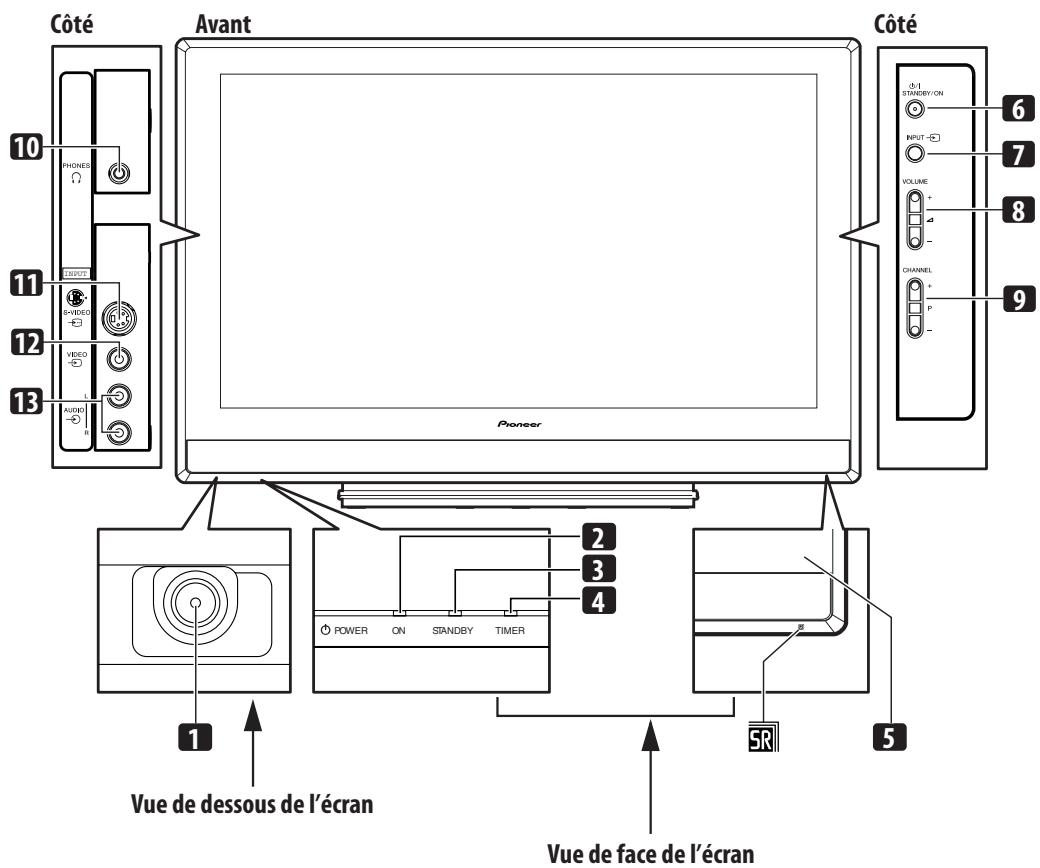

Téléviseur plasma (avant) 12

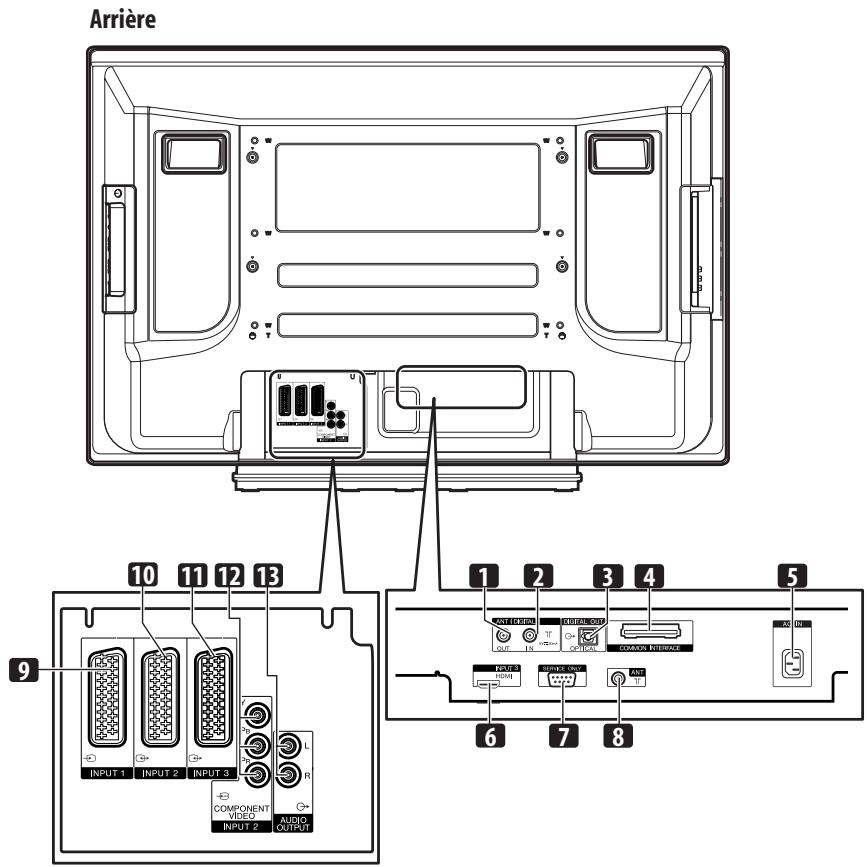

Téléviseur plasma (arrière) 13

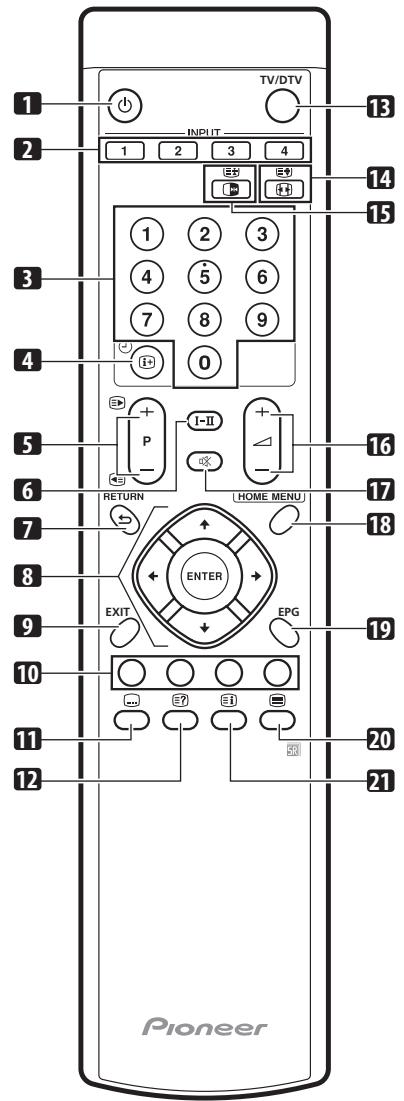

Boitier de telecommande 14

05 Préparation

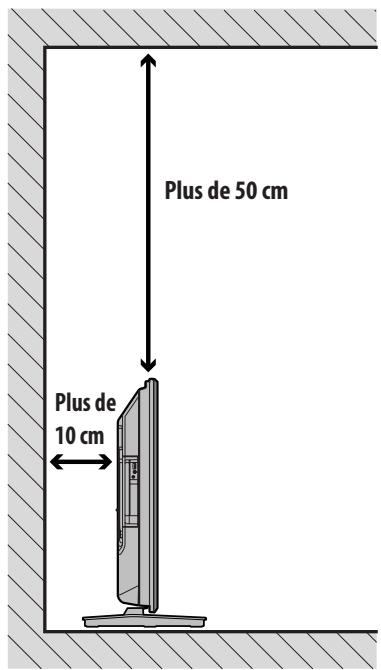

Installation du téléviseur plasma. 15

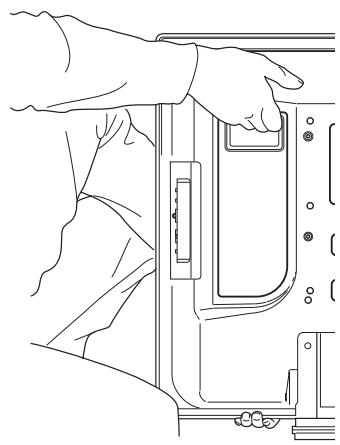

Déplacement du téléviseur plasma 15
Pour empêcher le téléviseur plasma de se renverser. 16

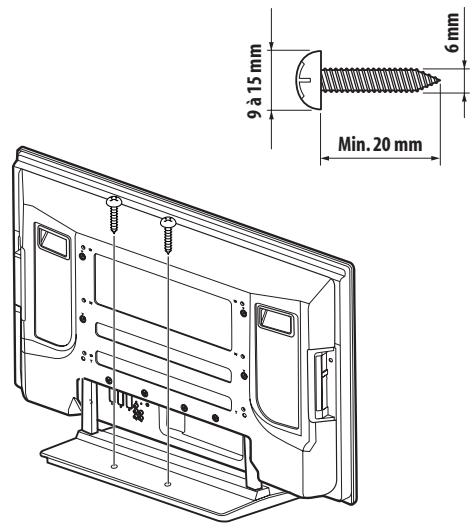

Fixation sur une table ou au sol 16

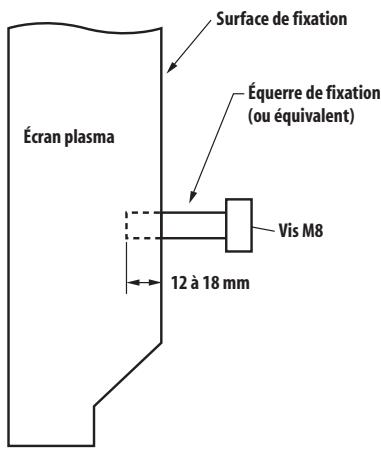

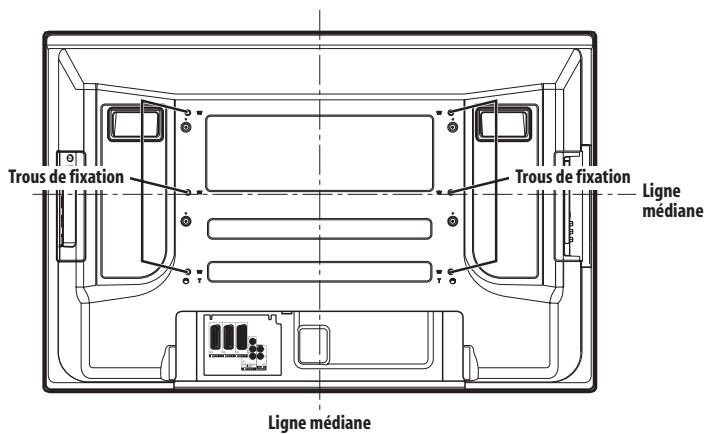

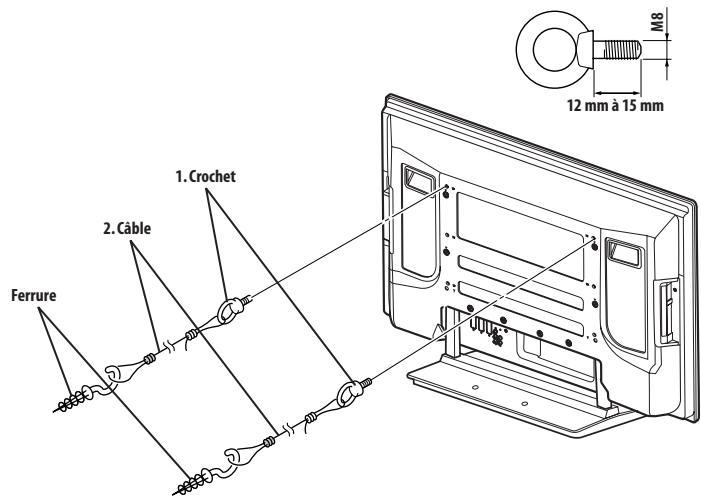

Fixation a un mur 16
Pose et dépose du support Pioneer 16

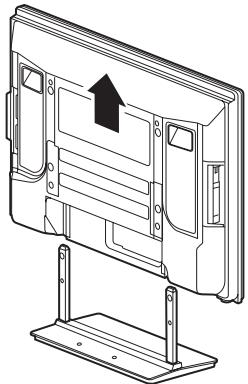

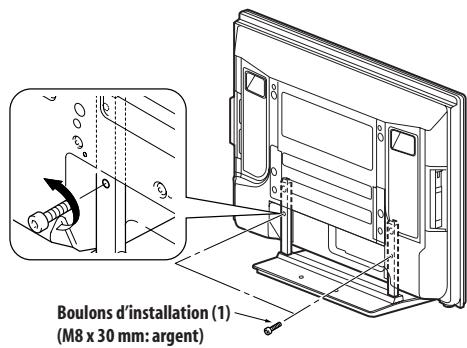

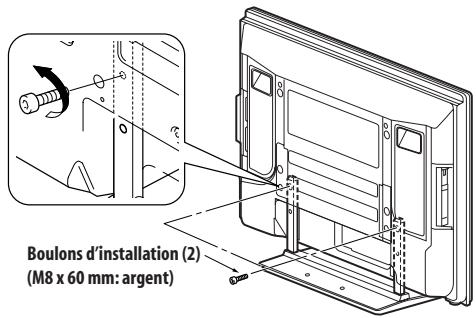

Dépose du support 16

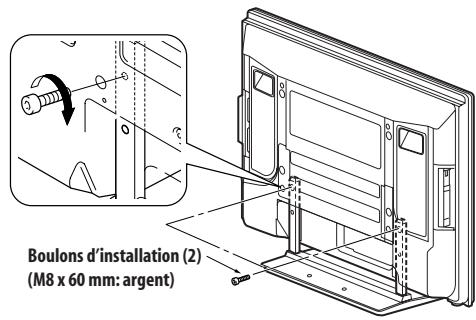

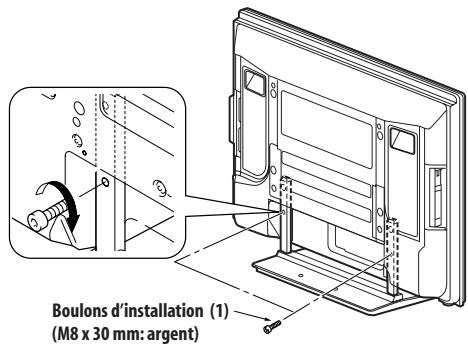

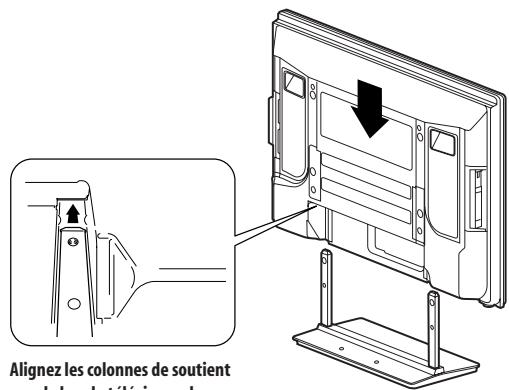

Réattachment du support 17
Connexions de base 18

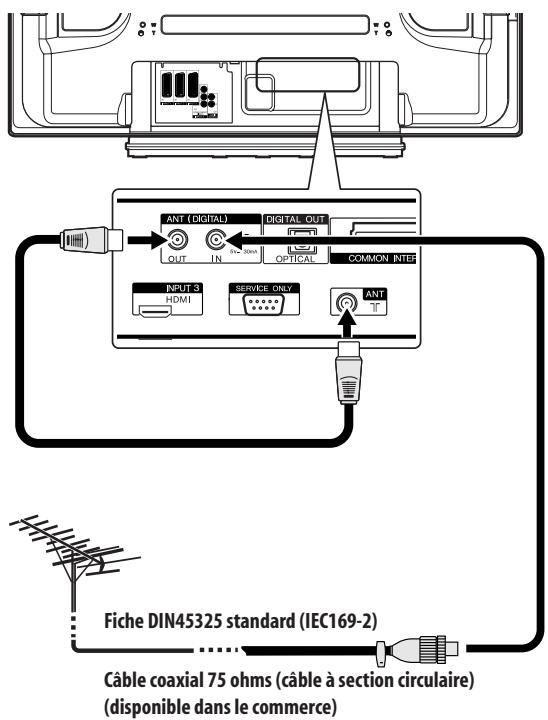

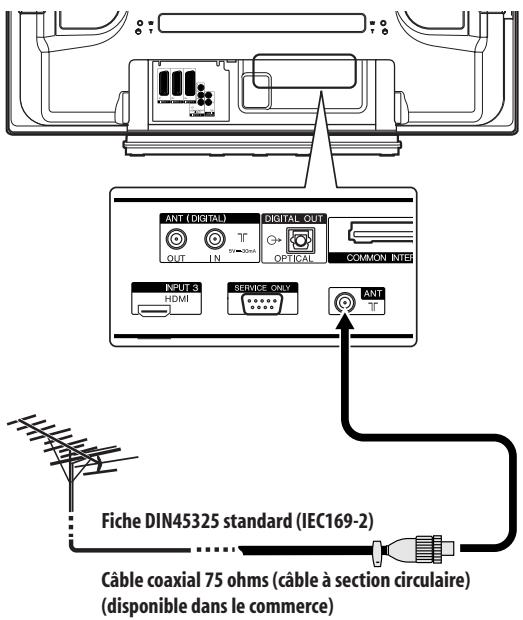

Connexion de l'antenne 18

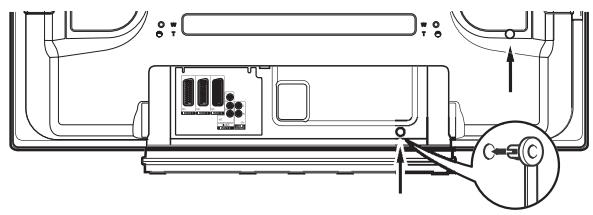

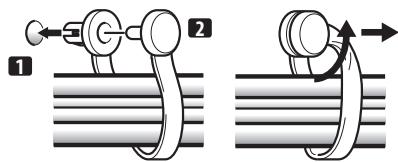

Cheminement des cables 18

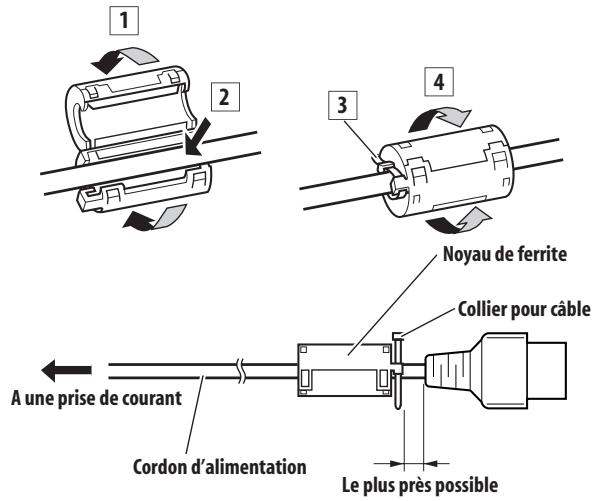

Fixation du noyau de ferrite. 19

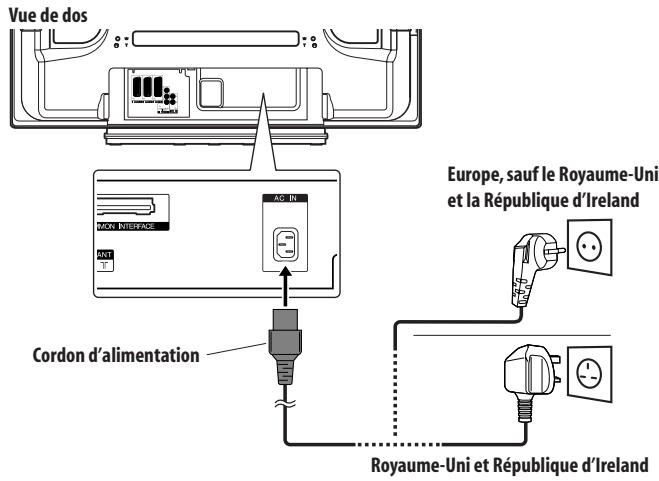

Connexion du cordon d'alimentation 19
Preparation du boftier de télécommande 19
Mise en place des piles. 19

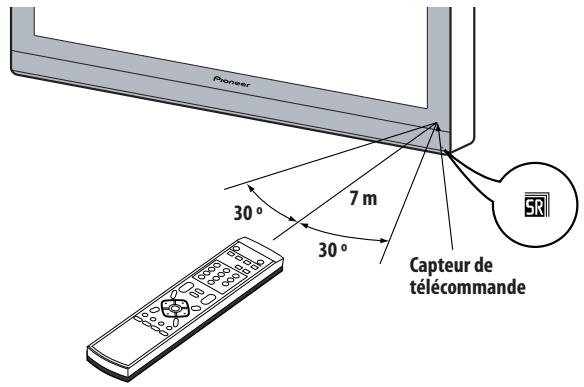

Portee du boîtier de télécommande 20

06 Pour regarder la télévision

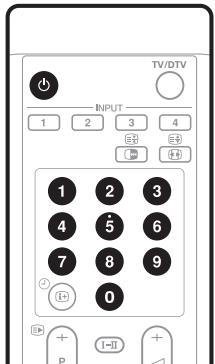

Mise sous tension 21
Indicateurs d'etat du téléviseur plasma 21

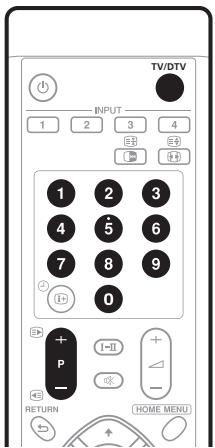

Sélection des chaînes 21
Cette touche permet de commuter entre les modes TV et DTV...21
Utilisation des touches P + / P - du boîtier de télécommande . .22
Utilisation de 0 à 9 du boîtier de télécommande. 22

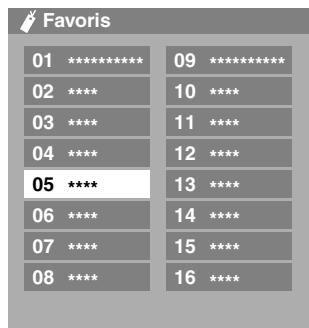

Accord sur vos chaînes (analogiques) favorites. 22
Modification du volume et du son 22
Utilisation de + / - sur le boîtier de télécommande...22
Utilisation de la touche du boîtier de télécommande. 23
Commutation du canal audio de I'émission 23

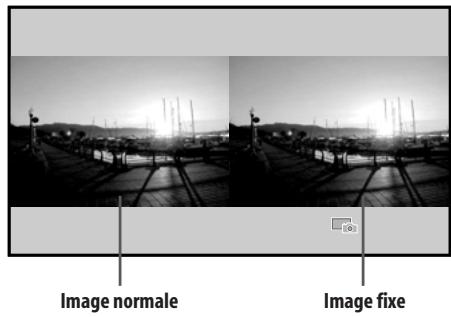

Gel d'une image 23

07 Le menu Home

Présentation du menu Home 24
Utilisation du menu Home 24

08 Reglage

Réglage des chaînes de télévision 25

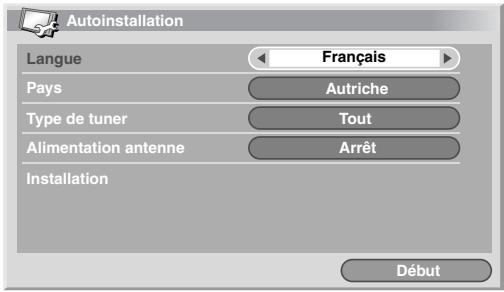

Utilisation d'Autoinstallation 25

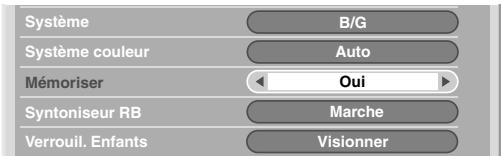

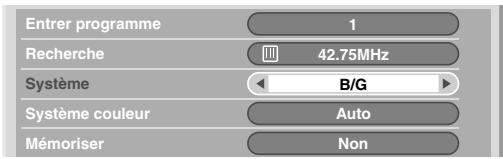

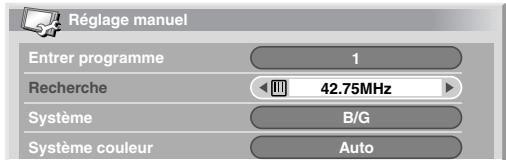

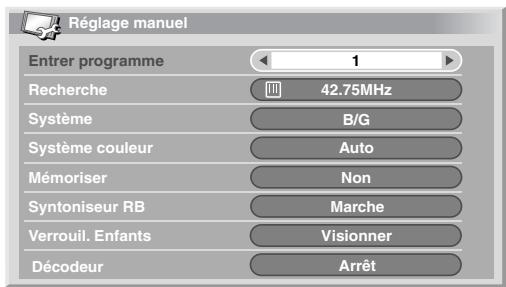

Réglage manuel des chaînes de télévision analogiques 25

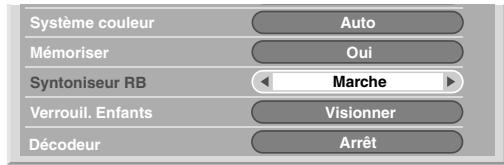

Réduction de bruit video 26
Definition de Verrouillage enfants. 26
Selection d'une entree decodeur 27

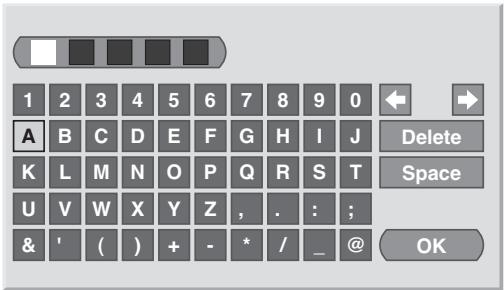

Désignation des chaînes de télévision 27

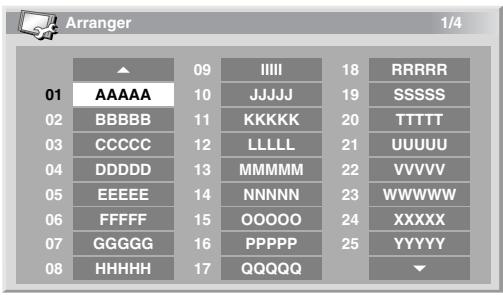

Classement des chaînes de télévision préréglées 27
Choix de la langue 28

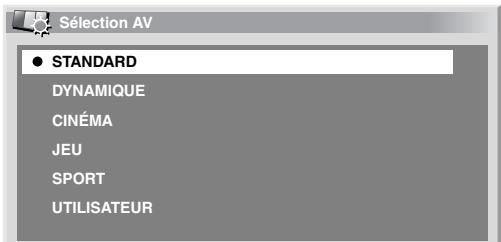

Sélection AV 28

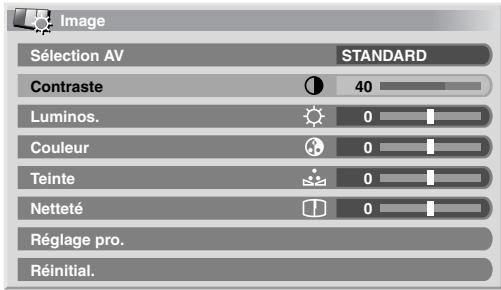

Réglages de base de l'image 28
Réglages avancés de l'image 29

Utilisation de PureCinema 29
Utilisation de Temp. Couleur 29
Utilisation de CTI 30

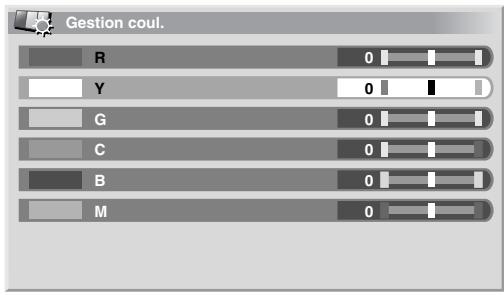

Utilisation de Gestion coul. 30
Utilisation d'Espace Couleur 30
Utilisation de Couleur Intelligente 30
Élimination du bruit des images 30
Utilisation des fonctions d'expansion de gamme dynamique
(DRE) 31
Utilisation de 3DYC et de Mode I-P. 31

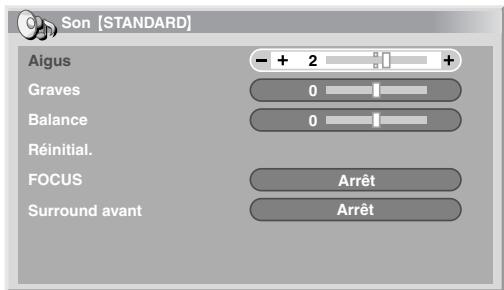

Réglages du son 32

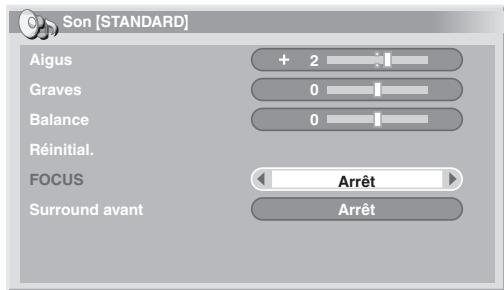

FOCUS 32
Surround avant 32
Gestion de l'alimentation 33
Economie d'energie 33
Arrêt si absence signal 33
Pas d'opération arrêt si absence opération 33

09 Pour gouter aux joies des émissions DTV

Selection des chaînes 34
Affichage d'une banniere de chaine 34
Affichage de sous-titres 34

Pour regarder des émissions DTV. 34
Reconfiguration des réglages des chaînes
de télévision numérique 35

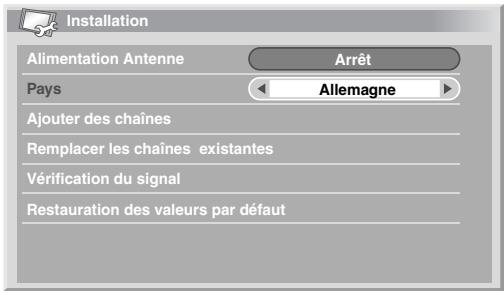

Nouvelle selection d'un pays 35

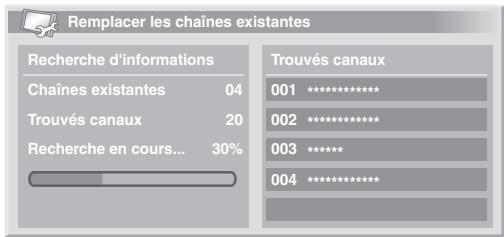

Remplacement des chaînes existantes 35

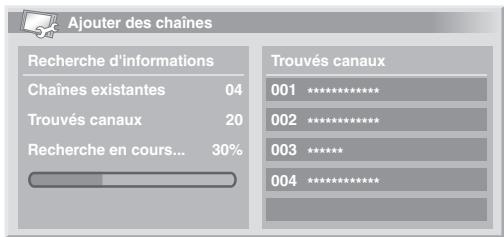

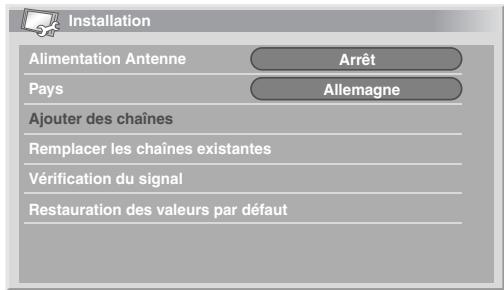

Ajout de nouvelles chaînes 35

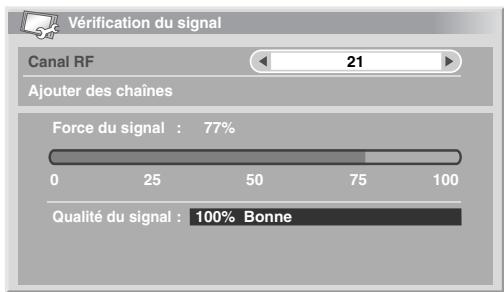

Vérification de la puissance du signal 36

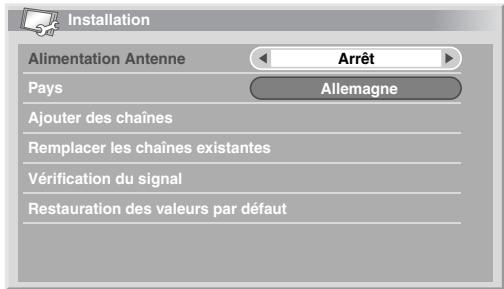

Mise en/hors service de l'alimentation de l'antenne 36
Rétabillisement des réglages par défaut du système 36
Personnalisation des réglages relatifs aux chaînes 36

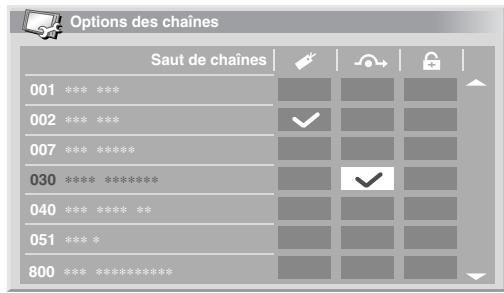

Réglage des options de chaîne 36

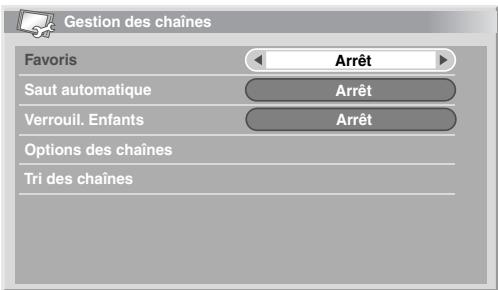

Activation de la fonction Favoris 37

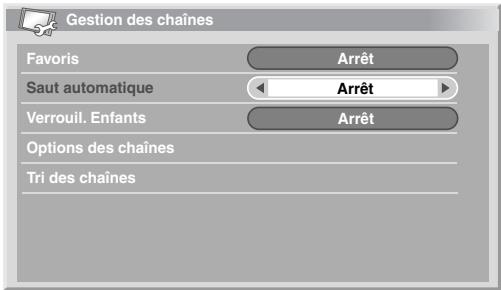

Activation du saut automatique 37

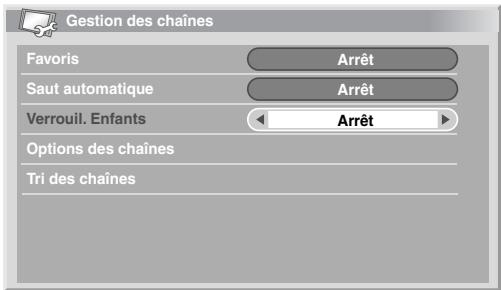

Réglage de Verrouillage enfants 37

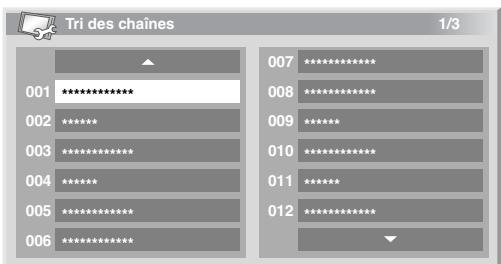

Tri des chaînes DTV prêrgliées 38

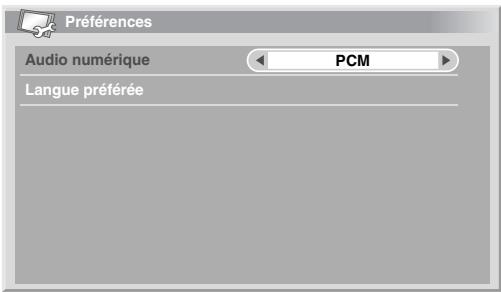

Sélection d'un format audio numérique 38
Sélection des langues pour les parties audio,
sous-titres et telétexte 38
Utilisation de la mise a jour du logiciel. 38

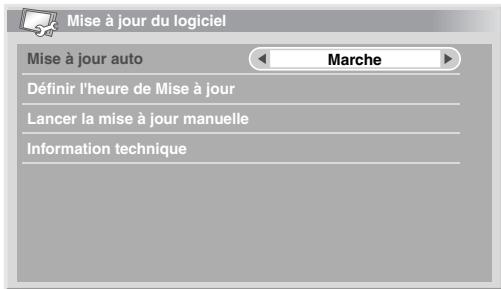

Utilisation de la mise a jour automatique 38
Réglage de l'heure de mise à jour 39
Lancement de la mise a jour manuelle 39
Affichage des informations techniques 39
Utilisation de l'application MHEG (Royaume-Uni uniquement) . . 39
Economiseur d'écran. 39
Interface commune 39

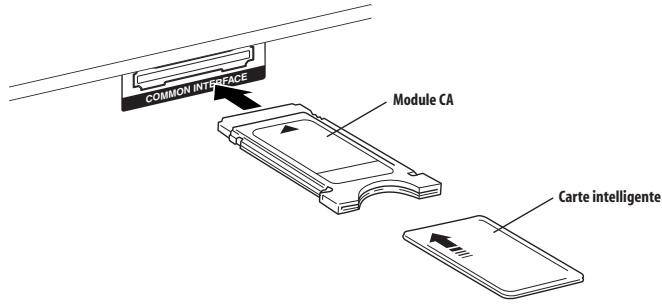

Installation d'un module CA et d'une carte intelligente 40
Affichage des informations concernant le module CA installé... 40

10 Utilisation du guide électronique de programme (EPG)

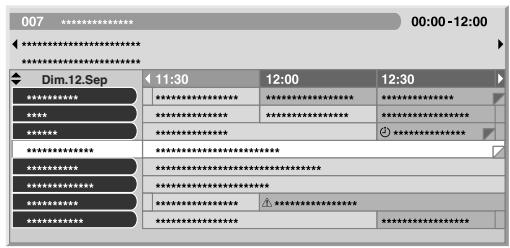

Format d'affichage EPG 41

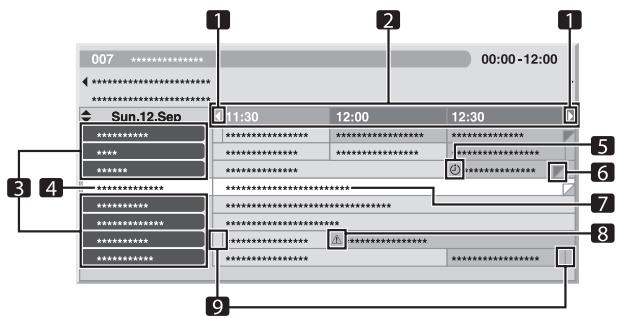

Listegénéraldes émissions. 41
Information sur les émissions 41

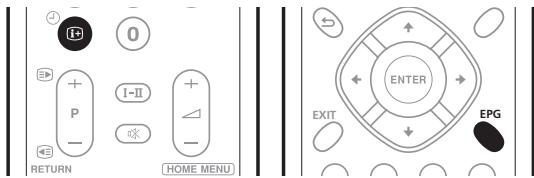

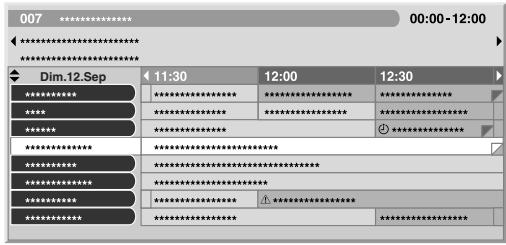

Utilisation du guide électronique de programme (EPG) 41

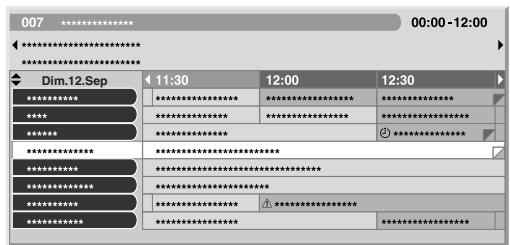

Utilisation d'émissions de télévision preréglées 42
Utilisation de la selection automatique de chaîne et enregistrement en veille 42

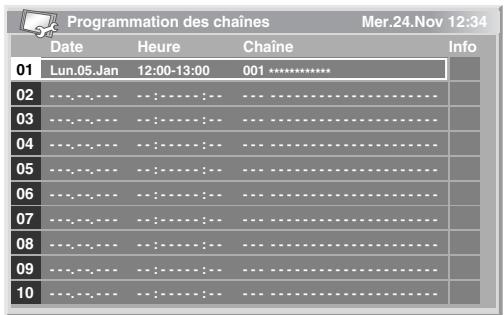

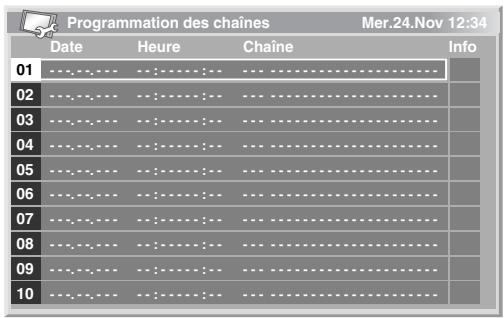

Réglage manuel de la minuterie 43
Règles de priorité pour les prêrglages chevauchés 43

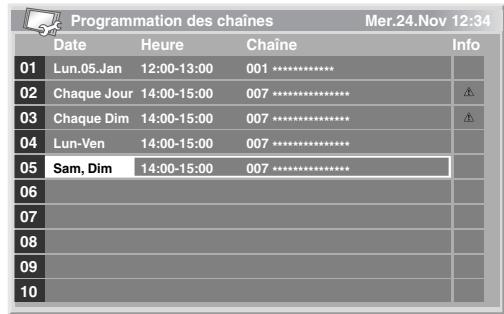

Modification/annulation des prérogliages d'émissions TV 43

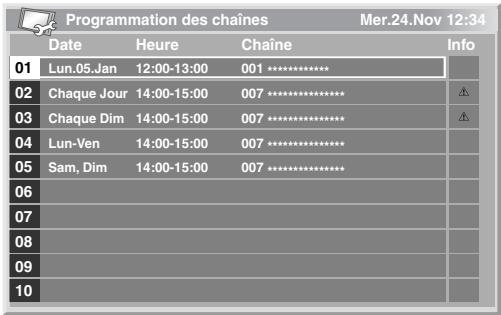

Modification des priorités pour les prêrglages chevauchés 44
Utilisation d'autres fonctions EPG pratiques 44
Saut EPG 44

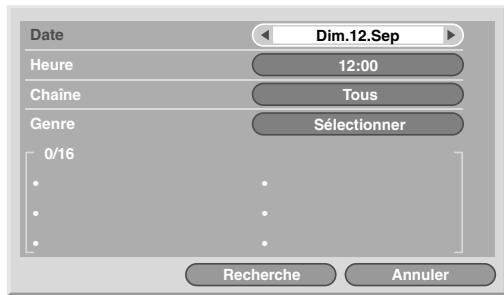

Recherche EPG 44

11Réglages utiles

Selection de la fréquence de balayage vertical 45
Réglage des positions de l'image 45
Selection d'un type de signal d'entrée 45
Choix du système couleur 45

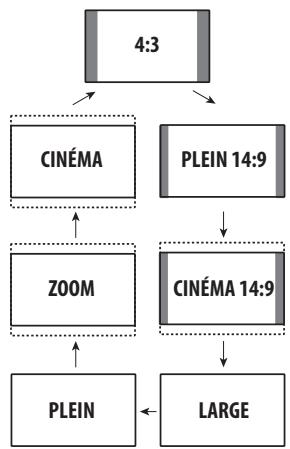

Selection manuelle d'un format d'écran 46
Selection automatique d'un format d'ecran 46

Selection d'un format d'écran pour des signaux de ratio d'aspect 4:3. .47

Modification de la luminosité de chaque côté de l'écran

(Cache laléral) 47

Minut. Extinction 47

Utilisation d'un mot de passer 47

Saisiedu mot de passage 47

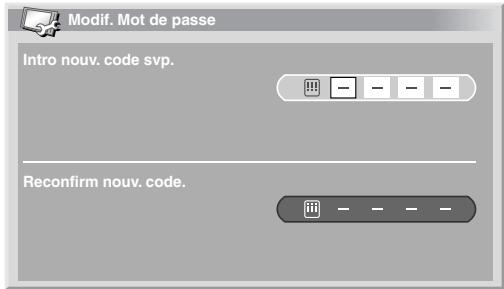

Changement de mot de passer. 48
Effacement du mot de passer 48
Désactivation du mot de passer 48

12 Utilisation avec un autre apparéil

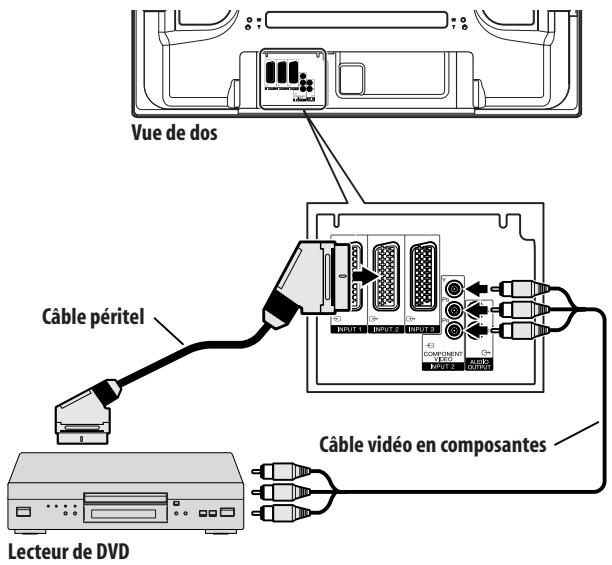

Connexion d'un lecteur de DVD. 49
Lecture de DVD. 49

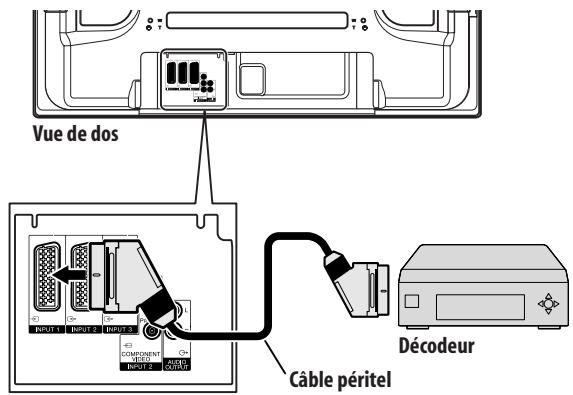

Connexion d'un decodeur 49
Affichage des images provenant d'un décodeur 49

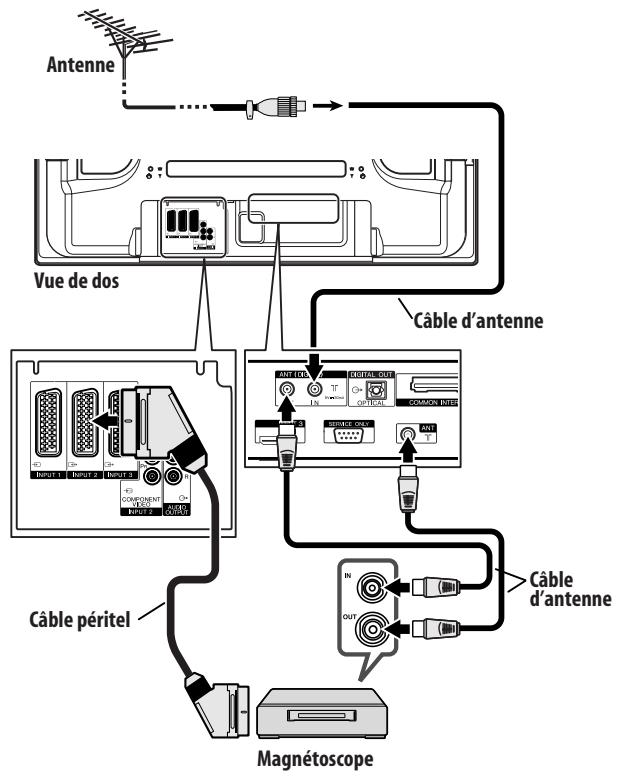

Connexion d'un magnétoscope 49
Lecture d'un magnétoscope 50

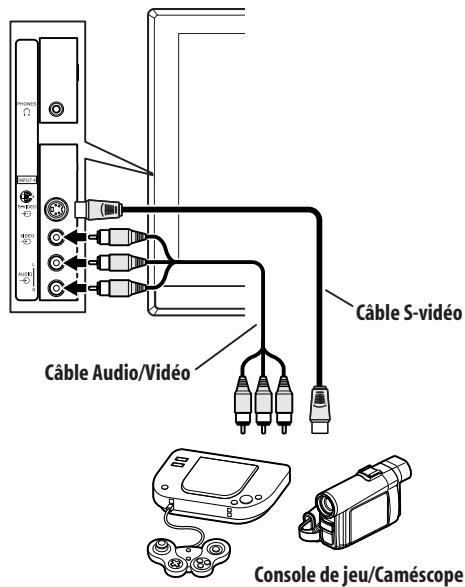

Connexion d'une console de jeu ou d'un caméscope 50
Affichage des images d'une console de jeu ou d'un caméoscope .50

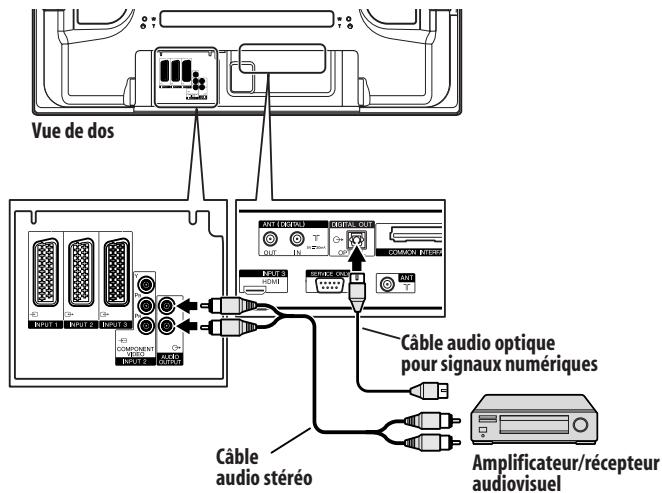

Connexion d'un amplificateur/recepteur audiovisuel. 51
Utilisation de l'entrée HDMI 51

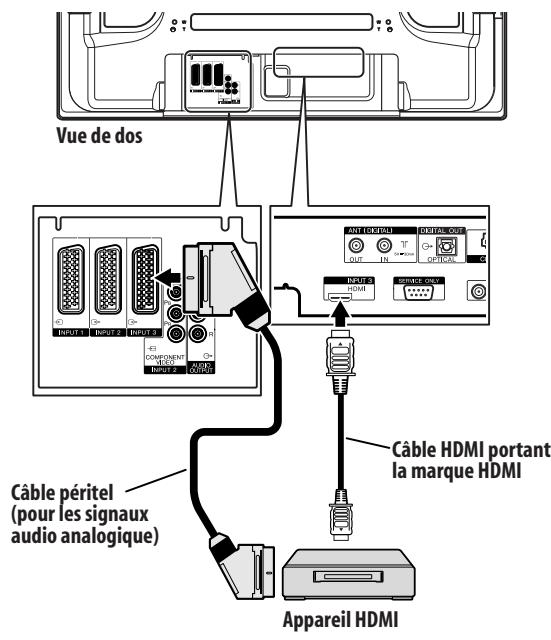

Connexion d'un appeareil HDMI 51
Utilisation de li/o link.A 52
Selection de la prise péritel pour l'utilisation avec i/o link.A....52

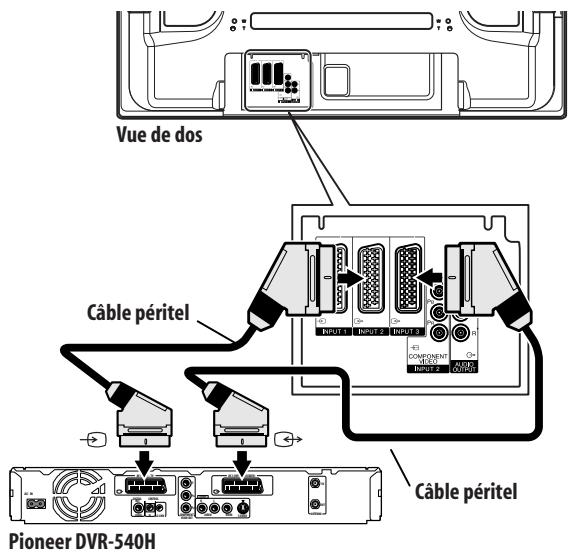

Utilisation de la fonction de sortie péritel. 53
Commutation de la sortie péritel 53

13 Utilisation des télétextes

Utilisation des fonctions télétexte 54
Qu'est-ce que le télétexte? 54
Utilisation de base du télétexte 54

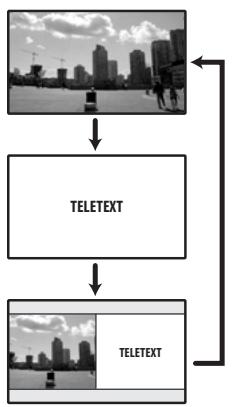

Mise en service, ou hors service, du télétexte 54
Sélection etemploi de pages de télétexte 54
Affichage d'une page secondaire 55

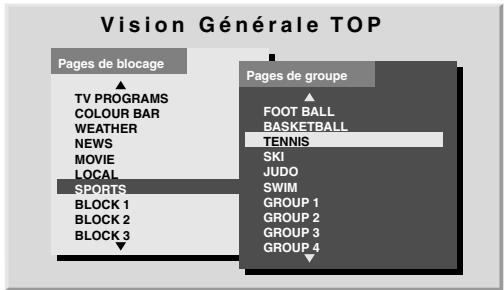

Affichage des éléments TOP 55
Affichage de pages de sous-titres 55

14 Informations supplémentaires

Guide de dépannage 56

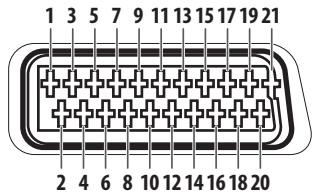

Brochage de la prise péritel. 57
Bornage du connecteur mini D-sub à 15 broches. .58
Caracteristiques techniques 59

Chapitre 1

Informations importantes pour l'utilisateur

Veuillez tire attentivement ces informations de manière à profiter au moins du téléviseur à plasma Pioneer PureVision PDP-4270XD.

Avec le téléviseur à plasma Pioneer PureVision PDP-4270XD, vous disposez d'un ensemble de qualité qui assurera un service fiable et de longue durée. Afin de vous offrir des images de qualité exceptionnelle, le téléviseur à plasma Pioneer bénéficiaie d'une conception et d'une fabrication de très haut niveau, et incorpore les dernières avances technologiques.

Le téléviseur à plasma Pioneer PureVision PDP-4270XD intègre la plus récente technologie de filtré couleur: Filtre Couleur Direct. Par rapport aux modèles précédents, ceci améliore la reproduction des couleurs / des images. Ceci élimine aussi la nécessité demettre un panneau de verre physique devant l'écran, et sert le but continu de Pioneer de réduction des déchets dans les produits électroniques grand public, aussi bien au moment de leur fabrication qu'au moment de leur recyclage dans le futur.

Avec le temps, la luminosité du téléviseur à plasma Pioneer PDP-4270XD diminuera légèrement, tout comme dans le cas des écrans à tube cathodoluminescents (écran des téléviseurs habituels). Pour profiter longtemps des belles images lumineuses que produit le téléviseur à plasma Pioneer, lisez ce qui suit et respectez les consignes qui vous sont données:

Instructions d'usage

Tous les écrons transcathodoluminescents (y compris ceux des téléviseurs habituels) peuvent être déterminés par l'affichage prolongé d'images fixes. Les téléviseurs à plasma ne font pas exception à cette règle. Les images rémanentes et les effets permanents peuvent être évités enPNANT quelques précautions simples. En suivant les consignes qui vous sont données ci-dessous, vous vous assurez d'obtenir des résultats satisfaisants du téléviseur à plasma:

• Dans toute la mesure du possible, évitez l'affichage de la même image, ou d'une image pratiquement fixe (par exemple, les images sous-titrées et les images statiques des peux video).
• N'affichez pas de télétexte pendant une longue période.
• Évitez de faire apparaitre, pendant une période prolongée, l'affichage sur écran produit par un décodeur, un lecteur de DVD, un magnétoscope, etc.
• Ne conservez pas longtemps une image fixe consécutive à une pause ou un arrêt sur image qu'un magnétoscope, un lecteur de DVD et tout autre apparéil similaire sont capables de produit.
• Les images comportant côte à côte des zones très lumineuses et des zones très nombre ne doivent pas, non plus, demeurer sur l'écran pendant de longues périodes.
• Lorsque vous utilisez un jeu video, nous vous conseillons vivement d'employer le mode "JEU" de "Sélection AV". Toutefois, n'utilise pas ce mode pendant des périodes prolongées.
• Àprouenje,ou bien après l'affichage d'une image fixe,il est souhaitable de passer des images animées avec les réglages "LARGE" ou "PLEIN"pendant une période supérieure à 3 fois la durée de l'image fixe précédemment affichée.
• Lorsque vous n'utilisez plus le téléviseur à plasma, n'oubliez pas de repasser en mode de veille ("STANDBY").

Instructions d'installation

Le téléviseur à plasma Pioneer PureVision PDP-4270XD, présente une très faible épaisseur. Pour des raisons de sécurité et pour éviter que l'appareil ne puisse se renverser en cas de vibration ou contact accidentel, voirlez à fixer ou à installer le téléviseur à plasma de la manière convenable.

Cet apparéil doit être installé en faisant usage des pieces et des accessoires concus par Pioneer, à l'exclusion de tous autres. L'emploi d'accessoires autres que le support et l'applique Pioneer peut se traduire par une instability de l' apparéil qui peut être la cause d'une blessure. Dans le cas où vous désírez une installation spéciale, consultez le magasin où vous avez achété l' apparéil. Pour vous garantir une installation correcte et sure, il est préférible de vous adresser à un technicien experimenté et qualifié. Pioneer ne saurait être tenue responsable ni des accidents ni des dommages provoqués par l'utilisation de pieces ou d'accessoires provenant d'autres fabricants.

Pour éviter toute anomalie et toute surchauffe, voirlez à ce que les ouies de l'appareil ne soient pas obstruées de manière que la chaleur puisse se dissiper:

• Éloignez légèrement l'appareil des autres équipements, des murs, etc. L'espace minimum requis est indiqué à la page 15
• N'introduisez pas l'appareil dans un espace exigu où la ventilation est médiocre.
• Ne recouvre pas l'appareil d'un linge, etc.
• Au moyen d'un aspirateur régle à la puissance minimale, nettoyez périodiquement les ouies laterales et arrêtre pour supprimer les poussières qui pourrait s'y accumulator.
• Ne posez l'appareil ni sur un tapis ni sur une couverture.
• Ne laisser pas l'appareil penché.
• Ne returnnez pas l'appareil à l'envers.

L'utilisation de l'appareil sans ventilation convenable, peut provoquer une élevation de la température interieure qui peut se traduire par une anomalie de fonctionnement. Lorsque la température ambiente ou interne excède une certaine valeur, l'écran se met de lui-même hors tension pour que les circuits électroniques puissant se refroidir et que tous les risques soient ainsi écartés.

Une anomalie de fonctionnement peut survenir du fait: du choix de l'emplacement d'installation, d'un montage non conforme, d'une installation défectueuse, de l'utilisation même de l'appareil, de modifications apportées à ses caractéristiques. Toutefois, Pioneer ne saurait être tenue responsable de ces anomalies.

Remarque

Les symptômes suivants sont des effets typiques et caractéristiques des écans matériels à revêtement cathodoluminescent, et comme tels, ils ne sont pas couverts par les garanties limitées du fabricant:

• Rémanence d'image permanente sur les luminophores du panneau.
• Existence d'un nombre négligeable de cellules lumineuses inactives.
• Sons propres au panneau, par exemple: bruit de ventilateur de refroidissement et ronflement de circuit électrique / bourdonnement de panneau de verre.

Attention

• Pioneer ne saurait être tenue responsable des dommages survenant à la suite d'un usage incorrect de l'appareil, par vous-même ou autres personnes, des anomalies de fonctionnement, des perturbations que l'appareil peut cause à d'autres équipements à moins que sa responsabilité soit clairement engagée.

Fonction de protection du téléviseur à plasma

Lorsque vous affichez des images fixes (photos ou images fournies par un ordinateur) pendant une longue période, la luminosité de l'écran est légèrement réduite. Cette disposition automatique résultat de l'action d'une fonction de protection du téléviseur à plasma qui atténue sa luminositéès que la présence d'une image fixe est détectée; il ne s'agit donc pas d'une anomalie de fonctionnement. La baisse de luminosité survient après qu'une image fixe a été détectée pendant environ 3 minutes.

Information sur les défauts de pixel

Voir ci-après les informations concernant les pixels des écrans à plasma. Les téléviseurs à plasma Pioneer contiennent un très grand nombre de pixels. (En fonction de la taille de l'écran; plus de 2,3 millions de pixels dans le cas d'un écran de 42 pouces). Tous les écrans Pioneer sont fabriqués avec une technologie de précision de très haut niveau et sont soumis individuellement à un contrôle de qualité très strict.

Dans de rares cas, quelques pixels peuvent être constamment éteints, ou allumés,donnant lieu à un pixel noir ou de couleur constamment fixé sur l'écran.

Cet effet est commun à tous les téléviseurs à plasma car il résultat de la technologie.

Si les pixels défectueux sont visibles à une distance normale comprise entre 2,5 metres et 3,5 metres en regardant une émission normale (c.-a-d. pas une mire d'essay), une image fixe ou un affichage d'une seule couleur), prière de contacter le fournisseur.

Si, toute fois, ils ne sont visibles que de pres ou lors d'affichages d'une seule couleur, cela est normal pour cette technologie.

Rayonnement infrarouge

En raison de ses caractéristiques mêmes, le téléviseur à plasma émet un rayonnement infrarouge. Selon la manière dont le téléviseur à plasma est utilisé, le fonctionnement des boîtiers de télécommande des apparêls se trouvant à proximate peut être perturbé; pareillement des casques d'écoute à infrarouge qui peuvent alors être brouillés. Dans une telle situation, changez l'emplacement de l'appareil pour que son capteur de télécommande soit hors de la zone de perturbation.

Brouillage radioélectrique

Bien que cet apparéil réponde aux caractéristiques exigées, il faut savoir qu'il génére un faisible brouillage. Si vous placez un récepteur de radio AM, un ordinateur personnel ou un magnétoscope dans le voisinage de cet apparéil, leur fonctionnement peut être perturbé par le brouillage. Dans ce cas, éloignez l' apparéil concerné.

Bruit de fonctionnement de téléviseur à plasma

L'écran du téléviseur à plasma est composé de pixels extrémement fins et ces pixels émettent de la lumière en fonction des signaux video reçus. Ce principe peut faire que le téléviseur à plasma donne lieu à un son de bourdonnement ou de renflement de circuit électrique.

Ne collez aucune étiquette ni aucun ruban sur l'appareil

Cela peut decolorer ou rayer la carrosserie.

Si vous n'utilise pas l'appareil pendant une longue période

Si vous laissiez l'appareil non utilisé pendant longtemps, son fonctionnement peut en être affecté. Mettez l'appareil en service et faites-le fonctionner régulièrement.

Condensation

De la condensation peut se former à la surface ou à l'intérieur de l'appareil si vous le transportezrapidement d'une piece froide à une piece chaude, ou bien, lorsque, le matin, en hiver, vous allumez un apparéil de chauffage. Si de la condensation se forme, ne mettez pas l'appareil en service et attendez qu'elle ait disparu. L'utilisation de l'appareil avec de la condensation peut donner lieu à une panne.

Nettoyage de la surface de l'écran et de la surface brillante de la carrosserie avant

Pour nettoyer la surface de l'écran ou la surface brillante de la carrosserie avant, essuyez-la doucement avec un chiffon doux et sec; le chiffon de nettoyage fourni ou tout autre chiffon similaire (par exemple, en coton ou flanelle). Si vous utilisez un chiffon sale ou dur ou si vous essuyez excessivement fort, la surface peut être rayée.

Si vous utilisez un chiffon humide pour le nettoyage de l'écran, des gouttelettes d'eau peuvent pénétre dans l'appareil et provoquer une anomalie de fonctionnement.

Nettoyage de la carrosserie

Pour nettoyer la carrosserie de cet apparéil, essuyez-la doucement avec un chiffon doux et propre (par exemple, en coton ou flanelle). Si vous utilisez un chiffon sale ou dur ou si vous essuyez excessivement fort, la surface peut être rayée.

La carroserie de cet appeareil est essentiellement composée de matières plastiques. N'utilise aucun produit chimique tel que de l'essence ou du diluant pour la nettoyer. Ces produits chimiques peuvent endommager la finition ou le revêtement.

N'exposez pas l'appareil à des gaz ni à des liquides volatils tels que des insecticides. Ne laissez pas l'appareil en contact prolongé avec des matériaux en caoutchouc ou en vinyle. Le plastifiant de ces produits peut donner lieu à une dégradation de la qualité, ou à la disparition, du revêtement de l'appareil.

Si vous utilisez un chiffon humide pour le nettoyage de la carrosserie, des gouttelettes d'eau peuvent pénétre dans l'appareil et provoquer une anomalie de fonctionnement.

Poignées placées à l'arrière du télévisur à plasma

N'enlevez pas les poignées situées au dos du téléviseur à plasma.

Pour déplacer le téléviseur à plasma, faites-vous aider par une autre personne et utilisez les poignées fixées au dos de celui-ci. Ne déplacez pas le téléviseur à plasma en le tenant par une seule poignée. Utilisez les poignées de la manière illustrée.

N'utilisez pas les poignées pour suspendre l'appareil au cours de son installation ou de son transport. N'utilisez les pas les poignées pour empêcher la chute de l'appareil.

Bruite de moteur de ventilateur

La vitesse de rotation du moteur de ventilateur de refroidissement augmente quand la température ambiente du téléviseur à plasma devient élevé. Le son du moteur de ventilateur peut alors être audible.

Attention

Rémanence d'image sur le panneau

L'affichage de la même image pendant une longue période peut provoquer une rémanence de cette image. Cela peut spécialement se produit dans les circonstances suivantes.

Image rémanente due à une charge électrique

Si une image présente des zones très lumineuses est affichée pendant plus d'une minute, une image rémanente produit par la charge électrique importante peut en résultat. Cette image rémanente s'estompe peu à peu dés qu'une image animée la remplace. Le temps requis pour la disparition de l'image dépend de la luminosité de l'imagé fixe qui lui a donné naissance et du temps d'exposition de cette image.

Image rémanente due au brûlage

Évitez d'afficher sur l'écran plasma la même image pendant longtemps.

Si la même image demeure sur l'écran pendant longtemps, ou encore apparait plusieurs jours au cours d'une période plus courte, une image rémanente peut être produit par brûlage de la couche fluorescente de l'écran. Cette image rémanente devient moins visible après l'affichage d'images animées mais elle ne disparait jamais complètement.

Remarque

• Quand une image fixe, tel qu'un menu d'émission, est affichée pendant cinq à dix minutes, le système la fait disparaitre automatiquement pour éviter l'endommagement de l'écran par brûlage.
• Pour éviter les brûlures d'écran, la position de l'affichage est changée légèrement automatiquement quand l'appareil est mis sous tension ou que l'entrée est changée. En fonction du contenu de l'émission, certaines parties de l'image peuvent ne pas être visibles.

Pour éviter l'endommagement de l'écran par brûlage

• Nous recommendons d'afficher les images sur la totalité de l'écran, sauf quand cela peut donner lieu à une violation de droits d'auteur (voir page 46).
• La fonction d'économie d'énergie peut être paramétrée pour éviter l'endommagement de l'écran par brûlage (voir page 33).

Si you souhaitez you debarrasser de cet apparéil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de collecte séparé pour les apparéils électroniques usages, qui doivent être récapérés, traités et recyclés conformément à la législation.

Les habitants des 25 états membres de l'UE, de Suisse et de Norvège peuvent rendre gratuitement leurs apparilés électroniques usages aux centres de collecte agreeés ou à un détaillant (si vous rachatez un apparil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantiez ainsi que les appareils dont vous youd debarrassez sont correctement recuperees, traites et recyclés et previendrez de cette facon les impacts nefastes possibles sur I'environnement et la sanfe humaine.

Chapitre 2

Précautions de sécurité

L'électricité permet de-disposer d'un grand nombre de fonctions utiles mais elle peut être la source de blessures et de dommages matériels si certaines précautions ne sont pas respectées. Cet apparéil a été concu et fabriqué en tenant le plus grand compte de la sécurité. Toutefois, son utilisation incorrecte peut conduire à dessentir une secousse électrique, ou à provoquer un incendie. Pour éviter tout risque potentiel, observez les instructions qui suivent lorsque vous installez, utilisez ou nettoyez l' apparéil. Pour votre sécurité et pour prolonger la durée de service de l' apparéil, lisez soigneusement ce qui suit avant de l'utiliser.

1. Prenez connaissance du mode d'emploi - Vous doivent toutes les instructions relatives à la sécurité et au fonctionnement avant de faire usage de l'ordinateil.
2. Conservez le mode d'emploi - De manière à pouvoir vous y reporter ultérieurement, conserve soigneusement les instructions relatives à la sécurité et au fonctionnement.
3. Observe les mises en garde - Toutes les mises en garde apposées sur l'appareil ou mentionnées dans le mode d'emploi doivent être observées.
4. Respectez les instructions - Toutes les instructions d'utilisation doivent être respectées.
5. Nettoyage - Débranchez la fiche du cordon d'alimentation avant de nettoyer cet appeareil. Pour nettoyer cet appeareil, utiliseze le chiffon fourni ou tout autre chiffon doux (p. ex., en coton ou flanelle). N'utiliseaucuin liquide de nettoyage ni dernier aérosol.
6. Accessoires - N'utilisez aucun accessoire qui ne soit pas conseilé par le fabricant. Tout accessoire non conseilé peut entraîr un accident.
7. Eau et humidité - N'utilise pas l'appareil pres d'un point d'eau tel que baignoire, lavabo, évier, machine à laver, piscine, ni dans un sous-sol humide.
8. Support - Ne posez pas l'appareil sur une table, un chariot, un support, un trépied, une console instables. L'appareil pourrait tomber, être gravement endommagé ou sérieusement bleisser quelqu'un. Utilisez uniquement un chariot, un support, un trépied, une console ou une table conseillé par le fabricant ou vendu avec l'appareil. Si l'appareil doit être fixé à un mur, respectez scrupuleusement les instructions de montage du fabricant. N'utilise que les accessoires de montage conseillés par le fabricant.
9. Si vous déplacez l'appareil posé sur un chariot, mangeuvrez celui-ci avec précaution. Des arrêts brusques, une poussée excessive et des irrégularités à la surface du sol peuvent provoquer la chute de l'appareil.

1. Ventilation - Les événents et autres ouvertures de la carrosserie sont destinés à la ventilation. Ne les couvrez pas, ne les obtruèez pas car une réduction de la ventilation peut entraîner une augmentation de la température interne de l'appareil et par voie de conséquence une diminution de sa durée de vie. Ne posez pas l'apparèil sur un lit, un canapé, un tapis ou une surface similaire car cela pourrait conduir à l'obstruction des ouvertures de ventilation. Cét apparemil n'a pas été concu pour être encastre; ne l'installé pas dans un endroit clos tel qu'une bibliothèque fermée ou une baie, à moins que la ventilation convenable puisse être assurée conformément aux instructions fournies par le fabricant.

2. Alimentation - Cet appeareil ne doit être alimenté qu'à partir d'une source conforme à l'indication queporte la plaquette signalétique. Si vous ne connaissiez pas la nature de la source, prenez conseil du distributeur ou de la Compagnie d'électricité.

3. Protection du cordon d'alimentation - Le cordon d'alimentation doit cheminer de manière qu'on ne puisse pas le piétiner, ni qu'il soit écrasé par un meuble ou un objet lourd. Examinez soigneusement le cheminement du cordon d'alimentation pres de la prise secteur et au point de sortie de l'appareil.

4. Le panneau du téléviseur plasma est en verre. Il peut donc être brisé par la chute de l'appareil, ou par un chic. En cas de casse du téléviseur, veillez à ne pas être blessé par les débris.
5. Surcharge - Ne surchargez pas les prises secteur ou les rallonges. Cela peut entrainer un incendie, ou encore vous exposer à une secousse électrique.
6. Introduction d'objets étrangers ou de liquide - N'introduisezaucun objet dans les ouvertures de l'appareil. Des tensions élevées existant à l'intérieur de l'appareil, en sorte que le contact d'un objet avec les points portés à haute tension peut entraîrner un incendie, ou encore vous exposer à une secousse électrique. Pour les mêmes raisons, ne renversez ni eau ni autre liquide sur l'appareil.
7. Entretien - Ne tentez pas de réparer cet apparéil par vous-même. La dépose des capots peut vous exposer à des tensions dangereuses ou à d'autres risques. Faites entretenir l' apparéil par du personnel qualifié pour cela.
8. Réparations - Dans l'un des cas ci-dessous, débranchez la fiche du cordon d'alimentation et faites vérifier ou réparer l'appareil par du personnel qualifié pour cela.

a. Le cordon ou la fiche d'alimentation sont endommagés.
b. Un liquide a ete renversé sur l'appareil, ou encore un objet étranger a ete introduit dans l'appareil par une de ses ouvertures.
c. L'appareil a ete exposé à la pluie ou à l'eau.
d. L'appareil ne fonctionne pas normalement bien que vous respectiez les instructions du mode d'emploi.

N'agissez que sur les commandes mentionnées dans ce mode d'emploi. En effet, toute action sur les commandes autres que celles dont il est question dans ce document, entraîne, le plus souvent, l'intervention couetteuse d'un technicien qualifié à fin de rétablier les conditions normales de fonctionnement.

e. L'appareil est tombé, ou sa carrosserie a été endommagée.
f. Le fonctionnement anormal de l'appareil est evident. Toute anomalie de fonctionnement visible justifie que l'appareil soit apporté à un service après-vente.
18. Pièces de rechange - Si une pièce doit être remplaçée, assurez-vous auprès du service de réparation qu'elle le sera par la pièce prescrite par le fabricant ou une pièce ayant des caractéristiques et des performances identiques. L'utilisation d'une pièce non conforme à l'original peut entraîner un incendie, ou vous exposer à une secousse électrique ou à d'autres dangers.
19. Contrôle de sécurité - Àprouse toute intervention sur cet apparéil, exigez du service de réparation qu'il effectue un contrôle de sécurité afin de s'assurer que l' apparéil peut être utilisé sans danger.
20. Fixation à un mur ou au plafond - Si l'appareil doit être fixé à un mur ou au plafond, assurez-vous que cela sera exécuté conformément à la méthode conseillée par le fabricant.
21. Sources de chaleur - Gardez l'appareil loin des apparciels de chauffage (radiateurs, poêles) et des apparciels qui dégagent de la chaleur (y compris les amplificateurs).
22. Debranche la fiche du cordon d'alimentation avant d'effectuer le raccordement des enceintes.
23. Veillez à ce que l'écran du télévisuer plasma ne soit pas heures. Un choc ou un impact pourraient provoquer la rupture du panneau, ce qui pourrait entraîner un incendie ou cause des blessures.
24. N'exposez pas le télévisuer plasma à la lumière directe du soleil pendant une longue période. Les caractéristiques optiques du panneau avant proteeur seraient modifiées, ce qui se traduirait pas des décolorations et des déformations.
25. Le téléviseur plasma pèse environ 32,1 kg. En raison de sa faible profondeur, cet appeareil est instable et doit être déballé, transporte et installé par au moins deux personnes et en faisant usage des poignées prévues à cet effet.

Précautions d'installation

Observe les précautions suivantes si vous effectue une installation mettant en œuvre des accessoires tels que le support optionnel.

Si vous utilisez le support, les équcherres ou les accessoires optionnels

• Demandez au revendeur d'effectuer l'installation.
• Servez-vous des boulons fournis.
• Pour de plus amples détails concernant cette question, reportez-vous au mode d'emploi qui accompagne le support optionnel (ou les accessoires équivalents).

Si vous utilisez d'autres accessoires

• Consultez le revendeur.
• Les 6 trouss de fixation suivants peuvent etre utilisés pour l'installation:

Vuede dos

Vue de côté

Attention

• Veillez à utiliser au moins 4 troughs de fixation symétriquement par rapport aux lignes medianes verticale et horizontale.
• Utilisez des vis M8 qui pénétre de 12 à 18 mm dans la surface de fixation du téléviseur plasma. Consultez la vue de côte ci-dessus.
• Veillez à ne pas obstruer les évets d'airation qui se trouvent à l'arrière du téléviseur plasma.
• Le téléviseur plasma doit être installé sur une surface plane car il compte un verre.
• Les trouss autres que ceux mentionnés ci-dessus sont uniquement destinés à des produits spécifique. Ne les utilisez pas pour effectuer le montage d'appareils non spécifique.

Remarque

• Nous ne saurions trop vous conseiller d'utiliser les accessoires de fixation Pioneer.
• Pioneer ne saurait etre tenue responsable des blessures ou dommages matériels qui resulteraient de l'utilisation d'accessoires de fixation autres que ceux concus et fabriqués par Pioneer.

Chapitre 3

Accessoires fournis

Vérifiez que tous les accessoires suivants sont fournis dans le carton.

Câble d'alimentation

Seul le cable d'alimentation correspondant à votre pays ou région est fourni.

Pour L'Europe, sauf le Royaume-Uni et la République d'Ireland

Pour le Royaume-Uni et la République d'Ireland

Chapitre 4 Nomenclature

Téléviseur plasma (avant)

1 Touche POWER
2 Témoin POWER ON
3 Témoin STANDBY
4 Témoin TIMER
5 Capteur de télécommande
6 Touche STANDBY/ON
7 Touche INPUT
8 Touches VOLUME + / -
9 Touches CHANNEL +/-
10 Prise de sortie PHONES
11 Prise INPUT 4 (S-VIDEO)
12 Prise INPUT 4 (VIDEO)
13 Prise INPUT 4 (AUDIO)

Téléviseur plasma (arrière)

1 Prise ANT OUT (Sortie directe d'antenne)
2 Prise ANT IN (Entree d'antenne pour DTV)

L'alimentation peut être fournie par cette prise.
3 Prise DIGITAL OUT (OPTICAL)
4 Fente COMMON INTERFACE Pour un module CA avec une carte intelligente.
5 Prise AC IN
6 Prise INPUT 3 (HDMI)
7 Prise RS-232C (utilisée pour la mise au point à la fabrique)
8 Prise d'entrée ANT (Antenne)
9 Prise INPUT 1 (SCART)
10 Prise INPUT 2 (SCART)
11 Prise INPUT 3 (SCART)
12 Prise INPUT 2 (COMPONENTVIDEO:Y, P_b P_r )
13 Prises de sortie audio (AUDIO OUTPUT)

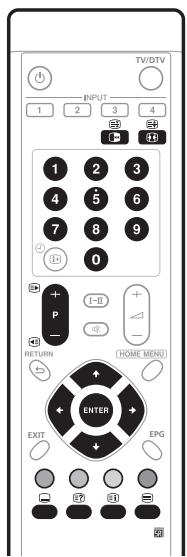

Boîtier de télécommande

Dirigez la télécommande sur le télévisuer plasma pour le commander.

10

Cette touche met sous tension le téléviseur à plasma ou le met en mode veille.

2 INPUT

Ces touches assurent la selection de la source d'entree pour le telleviseur a plasma. (ENTREE 1, ENTREE 2, ENTREE 3, ENTREE 4)

3 0-9

En mode téléviseur/entree exterieure: Sélectionnent une chaîne.
En mode TÉLÉTEXTE: Sélectionnent une page.

4 1+

En mode téléviseur/entree exterieure: Cette touche affiche les informations sur la chaîne.

En mode d'entrée DTV: Affiche les informations sur la bannière.

En mode téléviseur/entree exterieure: Sélectionnent une chaîne.

En mode TELTEXTE: Sélectionnent une page.

6 I-Ⅱ

Cette touche seLECTIONne le multiplexage des sons.

7 RETURN

Cette touche rétablit la page de menu précédente.

8 / / /

Cette commande seLECTIONne un paramètre d'une page de réglage.

ENTER

Cette touche exécute une commande.

9 EXIT

Elletétablit la page normale en une étape.

10 Touches de couleur (ROUGE, VERT, JAUNE, BLEU)

En mode TELTEXTE: Sélectionnent une page.

11

En mode téléviseur/entree exterieure: Permet de sauter à la page de sous-titres télétexte.

En mode d'entrée DTV: Permet d'activer ou de désactiver les sous-titres.

12 ①

Affiche les caractères masqués.

13 TV/DTV

Cette touche permet de commuter entre les modes d'entrée TV et DTV.

14

En mode téléviseur/entree exterieure: Sélection d'un format d'image.

En mode TELÉTEXTE: Sélectionne les images télétexte. (totalité de l'écran, moitié supérieure, moitié inférieure)

15

En mode téléviseur/entree exterieure: Cette touche gèle une image animée. Appuyez une nouvelle fois sur cette touche pour annuler.

中

En mode TÉLETEXTE: Arrête la mise à jour des pages télétexte. Appuyez une nouvelle fois sur cette touche pour supprimer le maintien.

16 +/4-

Ces touches reglent le volume.

17 味

Cette touche coupe le son.

18 HOME MENU

En mode téléviseur/entree exterieure: Affiche la page de menu.

19 EPG

Cette touche affiche le guide électronique d'émissions.

20

Selectionne le mode TELETEXT (image télévisée seule, image TEXT seule, images télévisée et TEXT)

21 1

En mode TÉLETEXTE: Cette touche affiche une page d'index pour le format CEEFAX/FLOF. Cette touche affiche une page d'éléments généraux pour TOP.

Chapitre 5

Préparation

Installation du téléviseur plasma

Emplacement

• Évitez toute exposition à la lumière directe du soleil. Veillez à ce que la ventilation soit suffisante.
• Le poids du télévisueur plasma étant élevé, faites-vous aider si vous doivent le déplacer.

Attention

• Si vous ne laissiez pas suffisamment d'espace au-dessus du téléviseur plasma, il ne sera pas suffisamment ventilé et ne fonctionnera pas correctement.

Remarque

• Ménagez un espace suffisant au-dessus et à l'arrête pour garantir une ventilation ajustée de l'arrête de l'appareil.

Attention

Environnement d'utilisation

Température et humidité de l'environnement d'utilisation: +0 °C à +40 °C; moins de 85% HR (orifices de ventilation non obstrués).

N'installez pas cet apparéil dans un endroit mal ventilé, ni dans un endroit exposé à une forte humidité ou à la lumière directe du soleil (ou à un fort éclairage artificiel).

Déplacement du téléviseur plasma

Lors de l'installation sur une étagère, etc., fixez l'écran plasma. comme montré ci-dessous.

Pour empêcher le téléviseur plasma de se renverser

Après avoir installé le support, veillez à prendre toutes les précautions nécessaires pour empêcher le téléviseur plasma de se renverser.

Fixation sur une table ou au sol

A l'aide de vis disponibles dans le commerce, fixez le téléviseur plasma comme montré sur l'illustration.

Remarque

• Pour fixer le télévisuer plasma sur une table ou au sol, utilisez des vis d'un diamètre nominal de 6 mm et d'au moins 20 mm de longueur.

Attention

• Une table ou une zone du sol d'une résistance suffisante doit toujours être utilisée pour soutenir le téléviseur plasma. Le non respect de cette consigne peut donner lieu à un accident corporel et à un endommagement physique.
• Lors de l'installation du télévisuer plasma, veuillez prendre les mesures de sécurité nécessaires pour l'empêcher de tomber ou de se renverser en cas d'urgence, tel que tremblement de terre ou accident.
• Si vous ne prenez pas ces précautions, le téléviseur plasma risque de tomber ou de se renverser et de causer des blessures.
• Les vis, crochets, chaînes et autres ferrures que vous utilisez pour fixer le téléviseur plasma pour l'empêcher de se renverser différeront suivant la composition et l'épaissur de la surface sur laquelle il sera fixé.
• Sélectionnez les vis, crochets, chaînes et autres ferrures qui convenennent après avoir contrôle la surface attentivement pour déterminer son épaisseur et sa composition et après avoir consulté un installerateur professionnel si nécessaire.

Fixation à un mur

1 Fixez des boulons(crochets)de sécurité au téléviseur plasma.
2 Utilisez des cables robustes pour le fixer correctement et solidement à un mur, un pilier ou tout autre élément solide.

Effectuez cette opération de la même façon sur les côts saugue et droit.

Utilisez des crochets, des câbles et des ferrures en vente dans le commerce. Crochets recommendés: Diamètre nominal de 8 mm, longueur de 12 mm à 15 mm

Pose et dépose du support Pioneer

Attention

• Le poids d'un écran plasma de 42 pouces est d'environ 32,1 kg, il a une faible profondeur et il est instable. Par conséquent, il doit être assemblé et installé par au moins deux personnes.

Dépose du support

1 Desserrez et retirez les deux boulons d'installation (1) en utilisant la clé hexagonale fournie.

2 Desserrez et retirez les deux boulons d'installation (2) en utilisant la clé hexagonale fournie.

3 Retirez le télévisueur plasma du support.

Assurez-vous de conserver les boulons d'installation (1) et (2) qui ont ete retirés car ils serviront enore lors de la fixation du support au téléviseur plasma.

Remarque

• Assurez-vous de faire l'installation du téléviseur plasma sur une surface plate et stable.

Réattachment du support

1 Fixez les colonnes de soutien du support sur le bas du téléviseur plasma comme indiqué par les flèches, puis insérez-vous doucement verticalément.

• Faites très attention de ne pas insérer les colonnes de soutien du support dans n'importe qu'elle autre partie de l'écran plasma que les fentes d'insertion du support. Sinon, cela pourrait endommager le panneau du télévisueur plasma ou ses prises ou entraîner une déformation du support.

Alignez les colonnes de soutient avec le bas du téléviseur plasma, comme indiquedans le diagramme fourni.

2 Attachez le téléviseur plasma aux points indiqués par les flèches et serrez solidement les boulons d'installation (2) en utilisant le clé hexagonale fournie.

3 Serrez solidement les deux boulons d'installation (1) en utilisant la clé hexagonale fournie.

Remarque

• Assurez-vous de faire l'installation du téléviseur plasma sur une surface plate et stable.
• Insérez les vis verticalement dans les troux et ne les serrez pas avec plus de force que nécessaire.

Connexions de base

Connexion de l'antenne

Pour bénéficier d'une image de toute valeur qualité, utilisez une antenné extérieur. Voici de brèves explications sur la connexion d'un cable coaxial.

• Si vous souhaitez utiliser une antennene interieure, utilisez-la avec un amplificateur de signal de 5 V, 30 mA et assurez-vous que "Alimentation antennene" est reglé sur "Marche".

• Pour regarder à la fois des émissions analogiques et numériques, connectez le cable d'antenna à la prise ANT OUT (sortie directe d'antenne) et à la prise ANT (entree analogue).

• Pour ne regarder que des émissions analogiques, connectez le cable coaxial 75 ohms (disponible dans le commerce) à la prise ANT (entree analogue).

Câble d'antenne (disponible dans le commerce)

Si l'antenne extérieure est équipée d'un cable coaxial 75 ohms muni d'une fiche DIN45325 standard (IEC169-2), branchez cette fiche à la prise d'antenne qui se trouve au dos du téléviseur plasma.

Remarque

• Si l'antenne n'est pas connectée correctement, la qualité de la réception peut être réduite. Si les images ne sont pas affichées correctement, vérifie si la connexion de l'antenne est correcte ou non.

Cheminement des câbles

Utilisez si nécessaire les colliers rapide pour acheminer les cables de connexion. Le diagramme ci-dessous montre l'emplacement des trous à l'arrête du téléviseur plasma.

Pose et dépose des colliers rapides

Introduisez la partie [1] dans le trou convenable, à l'arrête du télévisueur plasma, puis engagez la partie [2] dans la partie [1] pour assurer la fermeture du collier.

• Les colliers rapides sont conçus pour être difficilles à déposer une fois qu'ils sont en place et fermés. Effectuez leur pose avec soin.
• Utilisez une paire de pinces pour runner le collier de 90^ puis tirez vers l'extérieur. Le collier peut se déterminer avec le temps et être endommagé au cours de sa dépose.
• Faites attention de ne pas tendre les câbles de connexion.

Remarque

Utilisez les colliers a eeil comme nécessaire.

Fixation du noyau de ferrite

Pour éviter les parasites, fixez le noyau de ferrite fourni au côte connecteur du cordon d'alimentation comme montré. Utilisez le collier pour cable fourni pour empêcher le noyau de ferrite de glisser sur le cordon.

Remarque

• Débranchez le cordon d'alimentation au niveau de la prise secteur si vous envisagez de ne pas utiliser le télévisueur plasma pendant une longue période.

Connexion du cordon d'alimentation

Préparation du boîtier de télécommande

Mise en place des piles

1 Ouvrez le couvercle du logement des piles.

2 Mettez les deux piles AA fournies en place en introduisant d'abord le (:é portant la borne négative (-).

Positionné les piles de manière à respecter les polarités (+) et (-) gravées dans le logement.

3 Fermez le couvercle du logement des piles.

Attention

L'utilisation incorrecte des piles peut entraîner la fuite de l'électrolyte, voiré leur Explosion. Respectez les instructions qui suivent.

• Quand vous remplacez les piles, utilisez des piles au mangané ou des piles alcalines.
• Positionné les piles de manière à respecter les polarités (+) et (-) indiquées.
• N'utilise pas des piles de types différents. Si les types diffrent, il en est de même des caractéristiques.
• N'utilise pas en même temps une pile neue et une pile usagée. Utiliser conjointement une pile neue et une pile usagée peut se traduire par une réduction de la durée de vie de la pile neue, ou une fuite de l'électrolyte de la pile usagée.
• Retirez les piles dés qu'elles sont usées. L'électrolyte provenant d'une pile peut provoquer des démangeaisons. En cas de fuite de l'électrolyte, nettoyez soignement le logement des piles avec un chiffon.
• Les piles fournies avec cet apparéil peuvent avoir une durée de service plus courte que prévue du fait des conditions de stockage.
• Retirez les piles si vous envisagez de ne pas faire usage du boîtier de télécommande pendant longtemps.
• POUR LA MISE AU REBUT DES PILES, VEUILLEZ VOUS CONFORMER AUX REGLEMENTS LOCAUX OU AUX INSTRUCTIONS RELATIVES A L'ENVIRONNEMENT APPLICABLES DANS VOTRE PAYS OU VOTRE RÉGION.

Portée du boîtier de télécommande

Agissez sur le boîtier de télécommande en le dirigeant vers le capteur (SR) qui est placé à la partie inférieure droite de la façade du télévisuer plasma. La distance du boîtier au capteur doit être inférieure à 7 mètres et l'angle du faisceau avec le capteur doit être à 30 degrés, celle que soit la position du boîtier dans l'espace.

Attention

• Ne heures pas le boitant de télécommande. Par ailleurs, n'exposez pas le boitant de télécommande à des liquides et ne le conservez pas dans une atmophère très humide.
• Ne soumettez pas le boîtier de télécommande à la lumière directedu soleil. La chaleur peut provoquer une déformation du boîtier.
• Le boîtier de télécommande peut être sans effet si le capteur de télécommande du téléviseur plasma est éclairé par le soleil ou une vivie lumière. Le cas échéant, changez l'orientation de l'éclairage ou du téléviseur plasma, ou approchez le boîtier de télécommande du capteur.
• Si un obstacle se trouve place entre le boîtier et le capteur de télécommande, l'action à distance de la télécommande peut être impossible.
• Lorsque les piles sont usées, la portée du boîtier de télécommande peut être sensiblement réduite. Le cas échéant, remplacez les piles du boîtier par des piles neuves.
• Le téléviseur plasma émet un très faible rayonnement infrarouge. Si vous placez à proximé un apparéil commandé à distance par des signaux infrarouges, par exemple un magnétoscope, la réception des signaux émis par son boîtier de télécommande peut être perturbée. Le cas échéant, éloignez l' apparéil du téléviseur plasma.
• En fonction des caractéristiques de l'installation, le rayonnement infrarouge émis par le télévisuer plasma peut interdire la réception convenable des ordres émis par le boîtier de télécommande, ou bien vous obliger à faire usage du boîtier à plus courte distance du capteur de télécommande. La puissance du rayonnement infrarouge émis par l'écran dépend des caractéristiques de l'image affichée.

Chapitre 6

Pour regarder la télévision

Important

• Avant de regarder les chaînes diffusées, le tuner de télévision intégré doit être réglée. Reportez-vous à Réglage des chaînes de télévision à la page 25 pour savoir comment le faire.

Mise sous tension

• Pourmettrelesystemesoustension,appuyezsurPOWERen basàgauche àl'avant du téléviseurplasma.
  L'indicateur POWER ON s'allume en bleu.
• Pour remettre le système en mode de veille, appuyez sur sur le boîtier de télécommande ou sur STANDBY/ON sur le panneau de commande du téléviseur plasma, du côté droit.
  Le témoin STANDBY s'allume en rouge.

• Vous pouvez ensuite remettre le système sous tension en appuyant sur 0 ou 0 à 9 du boîtier de télécommande ou sur STANDBY/ON du téléviseur plasma. Si vous appuyez sur 0 du boîtier de télécommande, les images viennent de la source ENTRée 1. Si vous appuyez sur 1 à 9, les images de télévision sont affichées.
• Vous pouvez aussi appuyer sur POWER du téléviseur plasma pourmettre le systeme hors tension. Toutefois, vous ne pourrez pasensuite remetre le systeme sous tension en appuyant sur les touches du boitier de telecommande ou sur STANDBY/ON du téléviseur plasma.

Remarque

• Nous recommendons de débranchez le téléviseur plasma de la prise murale quand vous ne l'utilise pas. Quand il est en mode veille, le téléviseur plasma reçoit automatiquement les signaux de guide électronique d'émissions (EPG) et de mise à jour automatique de télévision numérique (DTV).
• Lorsque le système est en veille, il n'est plus que partiellement alimenté et son fonctionnement est très restreint. Seule une petite quantité d'électricité est consommée pour que le système demeure prét.
• Si vous envisagez de ne pas utiliser le téléviseur plasma pendant une longue période, voirlez à débrancher le cordon d'alimentation de la prise de courant.

Indicateurs d'etat du téléviseur plasma

Le tableau ci-dessous indique l'etat de fonctionnement du téléviseur plasma. Vous pouvez contrôler l'etat actuel du système avec les témoinds du téléviseur plasma.

État des têmoins		État du système
POWER ON	STANDBY
●	●	Le cordon d'alimentation du téléviseur plasma a été débranché. Ou bien, le cordon d'alimentation du téléviseur plasma a été branché mais la touche POWER du téléviseur plasma est sur la position de repos.
●	●	Le système est en service.
●	●	Le système est en voille.

Pour toute situation autre que celles ci-dessus, reportez-vous à Guide de dépannage à la page 56.

Sélection des chaînes

Utilisez la télécommande ou le panneau de commande du cote croit du téléviseur plasma pour changer les chaînes.

Affichage de chaine

Cette touche permet de commuter entre les modes TV et DTV.

• Pour sélectionner le mode d'entrée de télévision numérique (DTV) ou de télévision (TV), appuyez sur INPUT du téléviseur plasma ou sur TV/DTV du boîtier de télécommande.

Utilisation des touches P+ / P- du boîtier de télécommande

• Appuyez sur P+ pour augmenter le numéro de chaîne.
• Appuyez sur P- pour diminuer le nombre de chaîne.

Au cours de l'affichage d'informations télétexte:

• Appuyez sur P+ pour augmenter le nombre de page.
• Appuyez sur P- pour diminuer le nombre de page.

Reportez-vous aussi à Utilisation des télétextes à la page 54 et 55.

Remarque

• Les touches CHANNEL +/- sur le télévisuer plasma fonctionnement de la même façon que P+ / P- .
• P + / P- ne peut pas sélectionner les chaînes qui n'ont pas été mémorisées. Pour la fonction de mémorisation, reportez-vous aux étapes 13 et 14 de la section Réglage manuel des chaînes de télévision analogiques à la page 25.
• De même, en mode DTV, P + / P - ne peuvent pas seLECTIONner des chaînes numériques qui sont régles pour être sautées. Pour Saut de chaînes pour les chaînes numériques, reportez-vous à Réglage des options de chaîne à la page 36.
• P + / P- ne peuvent pas seLECTIONner des chaînes analogiques qui ne sont pas enregistrées comme favorites. Pour l'enregistrement de chaînes analogiques favorites, reportez-vous aux étapes 13 et 14 de la section Réglage manuel des chaînes de télévision analogiques à la page 25.
• De même, en mode DTV, P + / P - ne peuvent pas seLECTIONner des chaînes numériques qui n'ont pas été enregistrées comme favorites. Pour l'enregistrement des chaînes numériques favorites, reportez-vous à Réglage des options de chaîne à la page 36.).

Utilisation de 0 à 9 du boîtier de télécommande

• Vous pouvez seLECTIONner directement une chaîne en appuyant sur une des touches 0 à 9.

Par exemple:

Pour selectionner la chaîne 2 (numéro à 1 chiffre), appuyez sur 2.

Pour selectionner la chaîne 12 (numéro à 2 chiffres), appuyez sur 1 puis sur 2.

En mode DTV, pour selectionner la chaine 123 (chaine à 3 chiffres), appuyez sur 1, 2 puis sur 3.

Au cours de l'affichage d'informations télétexte:

• Vous avez accès direct à une page dont le nombre à 3 chiffres est compris entre 100 et 899, grâce aux touches 0 à 9. Reportez-vous aussi à Sélection etemploi de pages de télétexte à la page 54.

Remarque

• En mode de veille, quand vous appuyez sur 0, le système est mis sous tension et les images viennent de la source ENTREE 1. Ouien, quand vous appuyez sur une des touches 1 à 9, les images de télévision sont affichées.

Accord sur vos chaînes (analogiques) favorites

Si vous avez enregistré vos chaînes (analogiques) favorites, la seLECTION à partir de la liste enregistrée peut être la façon la plus simple pour accorder sur ces chaînes.

Remarque

• Vous pouvez enregistrer jusqu'à 16 chaînes analogiques comme favorites. Pour la fonction d'enregistrement, reportez-vous aux étapes 13 et 14 de la section Réglage manuel des chaînes de télévision analogiques à la page 25.

1 Tout en regardant des émissions analogiques, appuyez sur ENTER pour appeler la liste de chaînes favorites.

2 Sélectionnez une chaîne favorite à receivevoir (↑/↓, ←/→ puis ENTER).

• Appuyez sur RETURN pour quitter la liste de chaînes favorites.

Modification du volume et du son

Utilisez la télécommande ou le panneau de commande du côte droit du télévisueur plasma pour ajuster le volume.

Utilisation de + / - sur le boitier de telecommande

• Pour augmenter le volume, appuyez sur + .
• Pour diminuer le volume, appuyez sur - .

Réglage du volume

VOLUME + / - du téléviseur plasma agissant de la meme maniere que + / -

Utilisation de la touche du boitier de télécommande

• Appuyez sur pour couper le son.

Le symbole apparait sur I'ecran.

Silencieux

• Appuyez de nouveau sur ou + pour rétabir le son.

Commutation du canal audio de l'émission

En fonction de l'émission, vous pouvez commuter le canal audio.

• Appuyez sur I-II pour changer le canal audio.

Le tableau ci-dessous montre les canaux audio disponibles en fonction du type d'émission audio.

		Réglage
		I	II	MONO
Émissions NICAM	Stéroe-phoniques	1	1	1
		AAA	AAA	AAA
		STÉRO NICAM	STÉRO NICAM	MONO
		10:00	10:00	10:00
	Bilingues	2	2	2
		BBB	BBB	BBB
		NICAM I	NICAM II	MONO
		10:00	10:00	10:00
	Monophoniques	3	3	3
		CCC	CCC	CCC
		MONO NICAM	MONO NICAM	MONO
		10:00	10:00	10:00
Émissions A2	Stéroe-phoniques	4	4	4
		DDD	DDD	DDD
		STÉRO	STÉRO	MONO
		10:00	10:00	10:00
	Bilingues	5	5	5
		EEE	EEE	EEE
		DOUBLE I	DOUBLE II	MONO
		10:00	10:00	10:00
	Monophoniques	6	6	6
		FFF	FFF	FFF
		MONO	MONO	MONO
		10:00	10:00	10:00
Émissionsnumériques		7	7	7
		GGG	GGG	GGG
		STÉRO	STÉRO	MONO
		10:00	10:00	10:00

Remarque

• Une indication est affichée sur l'écran correspondant à chaque mode sonore multiplex sélectionné au moyen de la touche I-II, et cela en fonction du signal télévisé reçu.
• Àpres sélection du mode MONO, lessons émis demeurent monophoniques même si l'émission reçue est en stéréophonie. Pour rétablir la stéréophonie, vous doivent revenir manuellement au mode I ou II.
• La sélection d'un mode sonore multiplex ne change pas le type de son dans le cas où la source est INPUT 1 à 4. En effet, la nature du son est alors définie par la source video.

Geld'une image

Utilisez la méthode suivante pour saisir et geler une image parmi les images animées que vous regardez.

Important

• L'affichage d'une image fixe pendant une longue période, ou pendant de courtes périodes chaque jour, peut donner lieu à une rémanence d'image.

Appuyez sur

Une image fixe apparait sur la partie droite de l'écran tandis qu'une image animée occupe la partie gauche.

• Appuyez une nouvelle fois sur ① pour annuler la fonction.

Remarque

• Lorsque cette fonction n'est pas disponible, un message d'ajretissement apparait.

Chapitre 7 Le menu Home

Présentation du menu Home

Menu Home	Élément	Page
Image	Sélection AV	28
	Contraste	28
	Luminos.	28
	Couleur	28
	Teinte	28
	Netteté	28
	Réglage pro.	29 – 31
	Réinitial.	28
Son	Aigus	32
	Graves	32
	Balance	32
	Réinitial.	32
	FOCUS	32
	Surround avant	32
Commande alimentation	Économie d'énergie	33
	Pas de signal arrêt	33
	Pas d'opération arrêt	33
Minut. Extinction	-	47
Options	Position	45
	Taille auto	46
	Mode 4:3	47
	Cache latéral	47
	Entrée HDMI	51
	Sélection mode	45
	Système couleur	45
	Sélection entrée	45
Installation	Autoinstallation	25
	Install. TV analogue	25
	Installation DTV	35 – 40, 43, 44
	Sortie SCART	53
	i/o link.A	52
	Mot de passer	47, 48
	Langue	28

Utilisation du menu Home

Dans cette section, nous abordons la méthode générale d'utilisation des menus. Pour les procédures réelles, reportez-vous aux pages qui décrivent les diverses fonctions.

1 Appuyez sur HOME MENU.

2 Utilisez ↑/↓ pour sélectionner un poste de menu puis appuyez sur ENTER.

3 Répétez l'opération 2 jusqu'à ce que vous ayez atteint l'élement de menu secondaire désiré.

Le nombre de strates d'un menu dépend des éléments du menu.

4 Utilizez / pour selectionner l'option (ou le paramètre) désirée puis appuyez sur ENTER.

Pour certains éléments de menu, vous doivent appuyer sur ↑/↓, et non sur ←/→.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Vous pouvez acceder aux niveaux supérieurs en appuyant sur RETURN.

Chapitre 8 Réglage

Réglage des chaînes de télévision

Cette section traite de la maniere de détecter automatiquement les chaînes de télévision puis d'effectuer leur réglage.

Utilisation d'Autoinstallation

Lorsque le téléviseur plasma est mis en service pour la première fois après son acquisition, l'autoinstallation initiale débute. Vous avez alors le moyen de désirir la langue et le pays et de régler les chaînes par une suite d'opérations successives.

1 Sélectionnez "Langue" (/) .
2 Sélectionnez une langue ( / ) .

Vou puez faire la seLECTION parmi 16 langues; Anglais, Allemand, Francais, Italien, Espagnol, Nederlandais, Suédois, Portugais, Grec, Finnois, Russe, Turc, Norvégien, Danois, Tchéque et Polonais.

3 Sélectionnez "Pays" (/) .
4 Sélectionnéz le pays ( / ) .
5 Sélectionnez "Type de tuner" (/) .
6 Sélectionnez un type de tuner ( / ) .

Vous pouvez sélectionner parmi 3 options; "Tout", "Numérique" et "Analogue".

7 Sélectionnez "Alimentation antennae" (/) .

Uniquement sélectionnable lorsque "Numérique" ou "Tout" est sélectionné pour Type de tuner à l'opération 5. Sinon, passez à l'opération 9.

8 Sélectionnez "Marche" ou "Arrêt" ( / ) .
9 Sélectionnez "Début" (↑/↓ puis ENTER).

L'autoinstallation démarre.

• Pour abandonner l'autoinstallation en cours, appuyez sur RETURN.

Remarque

• Vous pouvez démarrer l'autoinstallation à partir du menu Home, par exemple après avoir choisi un autre pays. RÉalissez les étapes suivantes avant de démarrer l'autoinstallation: Appuyez sur HOME MENU, Sélectionnez "Installation" (↑/↓ puis ENTER), puis "Autoinstallation" (↑/↓ puis ENTER). La page de saisie du mot de passer apparait. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.
• Si aucune chaîne n'est détectée, vérifie les connexions d'antenne puis recommencez l'autoinstruction.

Réglage manuel des chaînes de télévision analogiques

Utilisez la fonction Réglage manuel pour régler les chaînes de télévision analogiques manuellement.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Install. TV analogue" (↑/↓ puis ENTER).

La page de saisie du mot de passerappe apparait. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9. Pour le mot de passer, voir page Utilisation d'un mot de passer à la page 47.

4 Sélectionnez "Réglage manuel" (↑/↓ puis ENTER).
5 Sélectionnez "Entrer programme" (/) .
6 Sélectionnez un numéro de programme ( / ) .

You've le choix entre 1 et 99.

7 Sélectionnez "Recherche" (/) .

8 Entre une fréquence en utilisant les touches 0 à 9, puis ENTER.

Vou pouve aussi utiliser / pour entrer une fréquence.

9 Sélectionnez "Système" (↑/↓).

10 Sélectionnez un système sonore ( / ) .

Voupsoussez electionner "B / G" ，"D/K”，“I”，"L”et"L'”.

11 Sélectionnez "Système couleur" (↑/↓).
12 Sélectionnez un système couleur ( / ) .

Vous pouvez selectionner "Auto", "PAL", "SECAM" et "4.43NTSC".

13 Sélectionnez "Mémoriser" (↑/↓).
14 Sélectionnez "Oui", "Oui(Listé)" ou "Non" ( / ) .

Élément	Description
Oui	You pouvez sélectionner la chaîne avec P+ / P-.
Oui (Listé)	Sélectionné cette option pour enregistrer la chaîne comme chaîne favorite. Voues pouvez sélectionner la chaîne au moyen de la liste de chaînes favorites et P+ / P-.
Non	You ne pouvez pas sélectionner la chaîne avec P+ / P-.

15 Appuyez sur HOME MENU pour quitter le menu.

• Alternativement, pour régler une autre châne, répétez les opérations 6 à 14.

Remarque

• La méthode ci-dessus transfère et applique les informations relatives à la chaîne sélectionnée à l'appareil d'enregistrement connecté; tel que magnétoscope ougraveur de DVD/HDD (DVR).
• Réglage manuel vous permet également d'acceder aux fonctions "Syntoniseur RB", "Verrouil. Enfants" et "Décodeur". Reportez-vous aux parties réduction de bruit video, Définition de verrouillage enfants et Sélection d'une entree décodeur ci-dessous.

Réduction de bruit video

Pour chaque chaîne, vous pouvez spécifier si le téléviseur plasma doit réduire le bruit video suivant les niveaux des signaux émis.

1 Répétez les étapes 1 à 6 de la partie "Réglage manuel des chaînes de télévision analogiques".

Après avoir sélectionné une chaîne (grace à Entrer programme), effectuez les opérations suivantes.

2 Sélectionnez "Syntoniseur RB" (/) .
3 Sélectionnez "Marche" ou "Arrêt" ( / ) .

4 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Suivant les signaux émis, cette fonction risque de ne pas donner de résultat satisfaisant.
• Lors de l'utilisation avec sélection de la prise d'entrée d'un décodeur, cette fonction risque de ne pas donner de résultat satisfaisant.

Définition de Verrouillage enfants

Verrouil. Enfants interdit l'accord sur les chaînes de télévision qui ont été spécifiquement marquées pour cela.

1 Répétez les étapes 1 à 6 de la partie "Réglage manuel des chaînes de télévision analogiques".
Après avoir sélectionné une chaîne (grace à Entrer programme), effectuez les opérations suivantes.
2 Sélectionnez "Verrouil. Enfants" ( / ) .
3 Sélectionnez "Bloquer" ( / ) .

• Lechoix est "Visionner" ou "Bloquer".
  4 Appuyez sur HOME MENU pour quitter le menu.

Sélection d'une entrée décoder

Si un décodeur est relié à l'appareil, Sélectionnez la prise d'entrée de ce décodeur (ENTRÉE1).

1 Répétez les étapes 1 à 6 de la partie "Réglage manuel des chaînes de télévision analogiques".

Après avoir sélectionné une chaine (grace à Entrer programme), effectuez les opérations suivantes.

2 Sélectionnez "Décodeur" (/) .
3 Sélectionnez "ENTRÉE1" ( / ) .

4 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Si vous avez sélectionné "Arrêt" (réglage par défaut), il n'est pas possible d'afficher les images provenant du décodeur.

Désignation des chaînes de télévision

Vouaves la possibilité d'attribuer un nom ne comportant pas plus de 5 caractères à chaque chaîne réglée. Ceci peut vous aider à facilititer l'identification des chaînes au cours de leur sélection.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Install. TV analogue" (↑/↓ puis ENTER). La page de saisie du mot de passer apparaît. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.
4 Sélectionnez "Étiquette" (↑/↓ puis ENTER).
5 Sélectionnez "Entrer programme" (/) .
6 Sélectionnez un numéro de programme ( / ) .
Voues avec le choix entre 1 et 99.

7 Sélectionnez "Étiquette" (↑/↓ puis ENTER).

La page de saisie du nom apparait.

8 Sélectionné le premier caractère (↑/↓/←/→ puis ENTER).

• Le curseur occupe alors l'emplacement du deuxieme caractère.

9 Répétez l'opération 8 pour entrer jusqu'à cinq caractères.

• Pour corriger un caractère tape, Sélectionnez, sur l'écran, [←] ou [→] puis appuyez sur ENTER. Le curseur se place sur le caractère qui précède ou sur celui qui suit.
• Pour effacer le caractère, Sélectionnez, sur l'écran, [Delete] puis appuyez sur ENTER.
• Pour taper une espace à l'emplacement actuel, Sélectionnez, sur l'écran, [Space] puis appuyez sur ENTER.

10 Pour valider le nom, utilisez ↑/↓ ou ←/→ de façon à seLECTIONner, sur l'écran, [OK] puis appuyez sur ENTER.

11 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• La méthode ci-dessus transfère et applique les informations relatives à la chaîne sélectionnée à l'appareil d'enregistrement connecté; tel que magnétoscope ougraveur de DVD/HDD (DVR).

Classement des chaînes de télévision préréglées

Utilisez la méthode suivante pour classer les chaînes de télévision préregliées dans l'ordre désiré.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Install. TV analogue" (↑/↓ puis ENTER). La page de saisie du mot de passer apparaît. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.
4 Sélectionnez "Arranger" (↑/↓ puis ENTER). La page de classement apparait.

5 Sélectionnez la chaîne à déplacer (↑/↓/←/→ puis ENTER).
6 Sélectionnez le nouvel emplacement (/, puis ENTER).

Le tri est exécuté.

7 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Au cours de l'opération 6, pour déplacer une page sur la page Arranger,CHOISSEZ cette page au moyen de / , sur l'écran, que vous avez sélectionné grâce à ↑/↓, puis appuyez sur ENTER.
• La méthode ci-dessus transfère et applique à l'appareil d'enregistrement, tel que magnétoscope ou graveur de DVD/HDD (DVR), les informations relatives à la seule chaîne déplacee.

Choix de la langue

Vouvas ave la possibilité deCHOISIR la langue employée pour l'affichage sur I'ecran des menus et instructions parmi 16 langues; Anglais, Allemand, Francais, Italien, Espagnol, Nederlandais, Suédois, Portugais, Grec, Finnois, Russe, Turc, Norvégien, Danois, Tchèque et Polonais.

Pour la langue employée en mode Télétexte, vous avez la possibilité de désirir parmi Europe occid., Europ orientale, Grèce/Turquie, Cyrillique et Arabie.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Langue" (↑/↓ puis ENTER).
4 Sélectionnez "Menu" (/) .
5 Sélectionnez une langue ( / ) .

6 Sélectionnez "Téléxyte" (/) .
7 Sélectionnez une langue ( / ) .
8 Appuyez sur HOME MENU pour quitter le menu.

Sélection AV

Vouvas le choix entre six options de visiennement, en fonction de l'environnement actuel (ex. luminosité de la pierce), le type d'émission regardée ou celui des images reçues de l'appareil externe.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" ( / puis ENTER).
3 Sélectionnez "Sélection AV" (↑/↓ puis ENTER).
4 Sélectionnez l'option souhaitée (↑/↓ puis ENTER).

Élément	Description
STANDARD	Image bien définie dans une piece éclairée normalement. Ce réglage est commun aux sources d'entrée externe et d'entrée de télévision.
DYNAMIQUE	Image nette avec un contraste maximum. Notez que ce mode ne permet pas le réglage manuel de la qualité de limage. Ce réglage est commun aux sources d'entrée externe et d'entrée de télévision.

Éléments	Description
CINÉMA	Optimisé pour les films. Ce réglage est commun aux sources d'entrée externe et d'entrée de télévision.
JEU	La luminosité de l'image est diminuée afin qu'elle soit plus/agréable à regarder. Ce réglage est commun aux sources d'entrée externe et d'entrée de télévision.
SPORT	Optimisé pour les émissions sportives. Ce réglage est commun aux sources d'entrée externe et d'entrée de télévision.
UTILISATEUR	Ce paramètre vous donne le moyen de personneliser les régliages. Vous pouvez définir le mode pour chaque source.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Si vous avez sélectionné "DYNAMIQUE", vous ne pouvez pas sélectionner "Contraste", "Luminos.", "Couleur", "Teinte", "Nettete", "Réglage pro." et "Réinitial."; ces éléments de menu sont invalidés.

Réglages de base de l'image

Réglez l'image selon vos préférences et en fonction de l'option Sélection AV (sauf DYNAMIQUE) retenue.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" (↑/↓ puis ENTER).
3 Sélectionnez un élément à régler (↑/↓ puis ENTER).

4 Sélectionnéz le niveau souhaité ( / ) .

Lorsqu'une page de réglage est affichée, vous pouvez également changer l'élement à régler, en appuyant sur ↑/↓.

5 Appuyez sur HOME MENU pour quitter le menu.

Éléments	Touché ←	Touché →
Contraste	Diminution du contraste	Augmentation du contraste
Luminos.	Diminution de la luminosité	Augmentation de la luminosité
Couleur	Diminution de l'intensité des couleurs	Augmentation de l'intensité des couleurs
Teinte	Les teintes chair deviennent plus violettes	Les teintes chair deviennent plus vertes
Netteté	Diminution de la netteté	Augmentation de la netteté

Remarque

• Pour faire les réglages avancés de l'image, Sélectionnez "Réglage pro." à l'opération 3 puis appuyez sur ENTER. Pour la suite des opérations, reportez-vous à la partie "Réglages avancés de l'image".
• Pour que les valeurs par défaut soient rétablies pour l'ensemble des éléments, utilisez ↑/↓ pour sélectionner "Réinitial." au cours de l'opération 3 puis appuyez sur ENTER. Une page de confirmation apparait. Utilisez ←/→ pour sélectionner "Oui" puis appuyez sur ENTER.

Réglages avancés de l'image

Le téléviseur plasma est doté de diverses fonctions avancées permettant d'optimiser la qualité de l'image. Pour les détails sur ces fonctions, consultez les tableaux.

Utilisation de PureCinema

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" ( / puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "PureCinema" (↑/↓ puis ENTER).

5 Sélectionnez le paramètre souhaité (↑/↓ puis ENTER).

Pour les paramètres sélectionnables, consultez le tableau.

Cette fonction déteche automatiquement toute source de film (initialement le codage est de 24 images/seconds), l'analyse puis recreé chaque image fixe du film pour obtenir une haute résolution.

PureCinema

Sélections	Arrêt	Désactive PureCinema.
	Standard	Production d/images régulières et vivantes (spécifiques aux films) par détction automatique des informations enregistrées tandis que sont affichées des images de DVD ou à haute résolution (par exemple, films) cadencées à 24 images/s.
	ADV	Production d/images animées régulières et de qualité (telles qu'on peut les voir dans une salle de cinema) par conversion à 72 Hz tandis que sont affichées des images de DVD (par exemple, films) cadencées à 24 images/s.

Remarque

• "Standard" n'est pas sélectionnable quand des signaux 480p ou 720p@60 Hz sont entrés.
• "ADV" n'est pas sélectionnable quand des signaux PAL, SECAM, 576i ou 1080i@50 Hz sont entrés.
• "Standard" et "ADV" ne sont jamais sélectionnables quand les signaux 576p, 720p@50 Hz, ou 1080p@24 Hz sont entrés.

Utilisation de Temp. Couleur

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" ( / puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "Infos couleur" (/ puis ENTER).
5 Sélectionnez "Temp. Couleur" (↑/↓ puis ENTER).

6 Sélectionnez le paramètre souhaité (↑/↓ puis ENTER).

• Si vous avez sélectionné un paramètre souhaité à cette opération, sautez les opérations 7 et 8.
• Vous poubez également exécuter une réglage fin. Pour ce faire, Sélectionnez d'abord "Manuel" puis tenez ENTER enforcée pendant plus de trois secondes. L'écran de réglage manuel apparait. Passez alors à l'opération 7.

Temp. Couleur

Règla temporäre de couleur procurant ainsi une meilleure balance des blancs.
Sélections	Haut	Le blanc a un ton bleuté.
	Moyen Haut	Le ton est intermédiaire entre Haut et Moyen.
	Moyen	Le ton est naturel.
	Moyen Bas	Le ton est intermédiaire entre Moyen et Bas.
	Bas	Le blanc a un ton rougeâtre.
	Manuel	La temporature de couleur peut être régée à votre guise.

7 Sélectionnez un élément à régler (↑/↓ puis ENTER).
8 Sélectionnez le niveau souhaité ( / ) .

Éléments		Touché ←	Touché →
R Haut	Réglage fin des parties vives	Le rouge est diminué	Le rouge est augmenté
V Haut		Le vert est diminué	Le vert est augmenté
B Haut		Le bleu est diminué	Le bleu est augmenté
R Bas	Réglage fin des parties sombres	Le rouge est diminué	Le rouge est augmenté
V Bas		Le vert est diminué	Le vert est augmenté
B Bas		Le bleu est diminué	Le bleu est augmenté

• Pour effectuer le réglage d'un autre élément, appuyez sur RETURN puis repreneze les opérations 7 et 8.
• Vous pouvez utiliser ↑/↓ pour changer immédiatement un élément à régler.

9 Appuyez sur HOME MENU pour quitter le menu.

Utilisation de CTI

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" ( / puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "Infos couleur" (/ puis ENTER).
5 Sélectionnez "CTI" (↑/↓ puis ENTER).
6 Sélectionnez le paramètre souhaité (↑/↓ puis ENTER).

CTI

Permet d'obtenir des couleurs aux contours dernis. CTI signifie Amélioration des transitions de couleurs.

Sélections	Arrêt	CTI est désactivé.
	Marche	CTI est actif.

7 Appuyez sur HOME MENU pour quitter le menu.

Utilisation de Gestion coul.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" ( / puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "Infos couleur" (/ puis ENTER).
5 Sélectionnez "Gestion coul." (/ puis ENTER).
6 Sélectionnez un élément à régler (↑/↓ puis ENTER).

7 Sélectionnez le niveau souhaité ( / ) .

Élément	Touché ←	Touché →
R	Tire vers le magenta	Tire vers le jaune
Y	Tire vers le rouge	Tire vers le vert
G	Tire vers le jaune	Tire vers le cyan
C	Tire vers le vert	Tire vers le bleu
B	Tire vers le cyan	Tire vers le magenta
M	Tire vers le bleu	Tire vers le rouge

• Pour effectuer le réglage d'un autre élément, appuyez sur RETURN puis reprenez les opérations 6 et 7.
• Vous pouvez utiliser ↑/↓ pour changer immédiatement un élément à régler.

8 Appuyez sur HOME MENU pour quitter le menu.

Utilisation d'Espace Couleur

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" (↑/↓ puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "Infos couleur" (/ puis ENTER).
5 Sélectionnez "Espace couleur" (↑/↓ puis ENTER).
6 Sélectionnez le paramètre souhaït (↑/↓ puis ENTER).

Espace Couleur

Change l'espace de reproduction des couleurs.

Sélections	1	Optimisé pour une reproduction vivé et éclatante des couleurs
	2	Reproduction standard des couleurs

7 Appuyez sur HOME MENU pour quitter le menu.

Utilisation de Couleur Intelligente

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" (↑/↓ puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "Infos couleur" ( / puis ENTER).
5 Sélectionnez "Couleur Intelligente" (↑/↓ puis ENTER).
6 Sélectionnez le paramètre souhaït (↑/↓ puis ENTER).

Couleur Intelligente

Effectue une correction qui donne lieu à des tons de couleur optimaux pour les images.

Sélections	Arrêt	Désactive Couleur Intelligente.
	Marche	Active Couleur Intelligente.

7 Appuyez sur HOME MENU pour quitter le menu.

Élimination du bruit des images

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" (↑/↓ puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnéz“NR”(↑/↓puis ENTER).
5 Sélectionnez un élément à régler (↑/↓ puis ENTER).
Vouse pouvez selectionner "DNR", "MPEG NR" ou "BNR".
6 Sélectionnez le paramètre souhaït (↑/↓ puis ENTER).

DNR

Élimine le bruit video et donne des images nettes et propres. DNR signifie Réduction du bruit numérique.

Sélections	Arrêt	DNR désactivée.
	Haut	DNR accentuée
	Moyen	DNR standard
	Bas	DNR modérée

MPEG NR

Cette fonction elimine le faisible bruit video que l'on note parfois lorsqu'on regarde une chaîne de télévision numérique ou à la lecture d'un DVD, et produit ainsi des images dépourvues de bruit.

Sélections	Arrêt	MPEG NR désactivée.
	Haut	Réduction de bruit MPEG accentuated
	Moyen	Réduction de bruit MPEG standard
	Bas	Réduction de bruit MPEG modérée

BNR

Contribute à réduire le bruit apparaisant dans les images haute définition. BNR signifie Block Noise Reduction.

Sélections	Arrêt	Met hors service la fonction BNR
	Marche	Met en service la fonction BNR

7 Appuyez sur HOME MENU pour quitter le menu.

Utilisation des fonctions d'expansion de gamme dynamique (DRE)

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" ( / puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "DRE" (↑/↓ puis ENTER).
5 Sélectionnez un élément à régler (↑/↓ puis ENTER).

• Vous pouvez selectionner "Contraste Dynamique", "Niveau du noir", "ACL", "Gamma" ou "DRE Intelligent".
  6 Sélectionnez le paramètre souhaité (↑/↓ puis ENTER).

Contraste Dynamique

Accentue le contraste sur les images de manière que la différence entre les parties lumineuses et sombles soit plus marquée.

Sélections	Arrêt	Le contraste dynamique est désactivé.
	Haut	Contraste dynamique accentué
	Moyen	Contraste dynamique standard
	Bas	Contraste dynamique modéré

Niveau de Noir

Accentue les parties noires des images de manière que la différence entre les parties lumineuses et sombres soit plus marquée.

Sélections	Arrêt	Le niveau de noir est désactivé.
	Marche	Le niveau de noir est activé.

ACL

Effectue une correction qui donne lieu à des caractéristiques de contraste optimes pour les images.

Sélections	Arrêt	ACL désactivement.
	Marche	ACL activé.

Gamma

Règle les caractéristiques du gamma (caracteristiques de gradation d'image).

Sélections	1	Sélectionne les caractéristiques de gamma 1.
	2	Sélectionne les caractéristiques de gamma 2.
	3	Sélectionne les caractéristiques de gamma 3.

DRE Intelligent

Optimise la qualite de l'image.

Sélections	Arrêt	Désactive DRE Intelligent.
	Marche	Active DRE Intelligent.

7 Appuyez sur HOME MENU pour quitter le menu.

Utilisation de 3DYC et de Mode I-P

1 Appuyez sur HOME MENU.
2 Sélectionnez "Image" ( / puis ENTER).
3 Sélectionnez "Réglage pro." (↑/↓ puis ENTER).
4 Sélectionnez "Autres" (↑/↓ puis ENTER).
5 Sélectionnez un élément à régler (↑/↓ puis ENTER).

• Vous pouvez selectionner "3DYC" ou "Mode I-P".

6 Sélectionnez le paramètre souhaité (↑/↓ puis ENTER).

3DYC

Optimise les caractéristiques de séparation des signaux de luminance et des signaux de chrominance. Fonctionne pour les images videoe aussi bien que pour les images fixes.

Sélections	Arrêt	3DYC désactivé.
	Haut	3DYC accentué
	Moyen	3DYC standard
	Bas	3DYC modéré

Mode I-P

Effectue une conversion optime de signaux entrelacés en signaux progressifs. Fonctionne pour les images videoe aussi bien que pour les images fixes.

Sélections	1	Optimum pour les images videoo
	2	Réglage standard
	3	Optimum pour les images fixes

7 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Pour la fonction 3DYC, les divers paramètres sont sélectionnables seulement quand:
• Vous avez sélectionné ENTRÉE 1, 2 ou 3 comme source et "Védo" comme type de signal d'entrée (voir page 45); ou
  -Vous avez selectionné ENTRÉE 4 comme source d'entrée et n'avez pas connecté de cable S-Video; ou vous avez selectionné le tuner analogue.
• Le réglage 3DYC est inefficace quand des signaux SECAM, PAL60 ou 4.43NTSC sont entrés.
• Pour la fonction I-P Mode, les divers paramètres ne sont pas séLECTIONNABLES pour les signaux d'entrée suivants: 480p, 720p@60 Hz, 576p, 720p@50 Hz, 1080p@24 Hz.

Réglages du son

Grçé aux éléments qui suivent, vous pouvez régler les caractéristiques du son selon vos préférences.

Réglez le son selon vos préférences et en fonction de l'option Sélection AV retenue. Voir Sélection AV à la page 28.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Son" (/ puis ENTER).
3 Sélectionnez un élément à régler (/) .
4 Sélectionnez le niveau souhaité ( / ) .

Élément	Touché ←	Touché →
Aigus	Pour des aigus attenués	Pour des aigus accentués
Graves	Pour des graves attenués	Pour des graves accentués
Balance	Règle la balance audio sur la gauche	Règle la balance audio sur la droite

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Vous ne pouvez pas régler les caractéristiques du son pour l'écoute au casque.
• Si vous réaliserez des ajustements sonores avec le casque connecté, les nouveaux réglages prendront effets dés que vous déconnectez le casque.
• Pour que les valeurs par défaut soient rétablies pour l'ensemble des éléments, utilisez ↑/↓ pour sélectionner "Réinitial." au cours de l'opération 3 puis appuyez sur ENTER. Une page de confirmation apparait. Utilisez ←/→ pour sélectionner "Oui" puis appuyez sur ENTER.

FOCUS

Ce réglage décale la direction apparente du son vers le haut pour qu'il soit défini plus clairement.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Son" (↑/↓ puis ENTER).
3 Sélectionnez "FOCUS" (/) .
4 Sélectionnez le paramètre souhaité ( / ) .

FOCUS

Sélections	Arrêt	Met hors service la fonction FOCUS
	Marche	Met en service la fonction FOCUS

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Vous ne pouvez pas régler le champ sonore pour l'écoute au casque.
• Si vous reglez le champ sonore avec le casque connecté, les nouveaux réglages prendront effets dé que vous déconnectez le casque.
• L'effet de cette fonction diffère suivant les signaux.

Surround avant

Cette fonction cree des effets sonores tridimensionnels accompagnés de graves riches et profonds.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Son" (↑/↓ puis ENTER).
3 Sélectionnez "Surround avant" (/) .
4 Sélectionnez le paramètre souhaité ( / ) .

Surround avant
Sélections	Arrêt	Met hors service les fonctions SRS et TruBass.
	SRS	Cette fonction produit dessons tridimensionnels très efficaces.
	TruBass (défaut)	Cette fonction produit des graves riches et profonds grâce à une nouvelle technologie.
	TruBass + SRS	Dans ce cas, TruBass et SRS conjuguent leurs effets.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Vous ne pouvez pas régler l'effet du Surroundant avant pour l'écoute au casque.
• Si vous changez l'effet du Surroundant avant avec le casque connecté, les nouveaux réglages prendront effets dés que vous déconnecteze le casque.
• SRS@ (WOW) fait reférence à une situation pour laquelle la fonction FOCUS est active tandis que, par ailleurs, l'ensemble TruBass + SRS a été adopté pour Surroundant avant.
• SRS(●) est une marque de commerce de SRS Labs, Inc.
• La technologie WOW est exploitée sous licence de SRS Labs, Inc.
• L'effet de cette fonction diffère suivant les signaux.

Gestion de l'alimentation

Commande alimentation offre différents moyens d'économiser l'énergie.

Économie d'énergie

Voussupportezutiliserundestroissmoded'économied'énergie pour diminuerguillaumeissaborbee parl'appareil.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Commande alimentation" (↑/↓ puis ENTER).
3 Sélectionnez "Économie d'énergie" (↑/↓ puis ENTER).
4 Sélectionnez "Économie1", "Économie2" ou "Arrêt Image" (↑/↓ puis ENTER).

Économie d'énergie
Sélections	Standard	Ne diminue pas la luminosité de l'image.
	Économie1	Réduit légèrement la puissance absorbée en baisnant légèrement le niveau de luminosité.
	Économie2	Baisse la luminosité des images et réduit la puissance absorbée.
	Arrêt Image	L'écran est étant. Pour rétablit l'affichage de l'écran, appuyez sur toute touche autre que +/− - et .Ce réglage n'est pas conservé en mémoire par le système.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Quand vous changez le mode Economie d'énergie, il se peut que vous remarquiez un changement de son de l'écran. C'est normal.

Arrêt si absence signal

Cette fonction place le système en voille si aucun signal n'est capité pendant 15 minutes.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Commande alimentation" (↑/↓ puis ENTER).
3 Sélectionnez "Pas de signal arrêt" (↑/↓ puis ENTER).
4 Sélectionnez "Activer" (↑/↓ puis ENTER).

Arrêt si absence signal
Sélections	Déactiver (défaut)	Le système n'est pas placé en veille.
	Activer	Le système est placé en veille si aucun signal n'est capité pendant 15 minutes.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Un message apparait chaque minute au cours des 5 minutes qui precedent la mise en voille du système.
• Il se peut que le système ne soit pas place en voille si du bruit est present au téléviseur plasma à la fin d'une émission de télévision.

Pas d'opération arrêt si absence operation

Le système est placé en voir si aucune opération n'est executée pendant 3 heures.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Commande alimentation" (↑/↓ puis ENTER).
3 Sélectionnez "Pas d'opération arrêt" ( / puis ENTER).
4 Sélectionnez "Activer" ( / puis ENTER).

Arrêt si absence opération
Sélections	Déscienter (défaut)	Le système n'est pas placé en voille.
	Activer	Le système est placé en voille si aucune opération n'est exécutée pendant 3 heures.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Un message apparait chaque minute au cours des 5 minutes qui precedet la mise en voille du système.

Chapitre 9

Pour goûter aux joies des émissions DTV

Pour regarder des émissions DTV

La télévision numérique (DTV) ne remplace pas seulement les chaînes de télévision analogiques conventionnelles, mais offre également davantage de chaînes, une qualité d'image plus claire et divers types d'informations utiles. Elle offre aussi diverses fonctions, comme le sous-titrage et les pistes audio multiples.

Attention

• La compatibilité de ce produit avec les services terrestres a été fixée - les détails sont décrits à la partie caractéristiques techniques - au moment de son lancement.

Remarque

• À l'exécution d'Autoinstallation (page 25), veillez à sélectionner "Numérique" ou "Tout" pour le type de tuner.
• La sélection du mode DTV alors qu'aucune chaîne na encore esté recherchéée ne fera qu'afficher l'écran "Installation DTV" avec "Installation" comme seul élément sélectionnable.
• En mode DTV, appuyez sur pour afficher l'écran Télétexte (sauf au Royaume-Uni).

Sélection des chaînes

1 Appuyez sur TV/DTV pour selectionner le mode DTV.
2 Appuyez sur ENTER pour appeler l'écran de la liste de chaînes.

3 Sélectionnez une chaîne (↑/↓ puis ENTER).

Voussousseselectionnerleschainesenappuyant sur les touches0a9ou P + /P- du boitier de telecommande.

Remarque

• En mode DTV, appuyez sur 001 pour acceder à la chaine 1 (chaine à 1 chiffre)rapidement. Vous pouvez toute fois selectionner la chaine 1 en appuyant sur 01 ou 1 mais il vous faudra attendre 2 secondes après l'entrée du dernier chiffre. Il en est de même pour les chânes à 2 chiffres.
• P + / P- ne peut pas selectionner les chaînes qui sont régles pour être sautées ou qui ne sont pas enregistrées comme favorites (voir page 37).
• Si la chaîne est verrouillée, vous devrez entraîr le mot de passer correct à chaque fois (voir page 47).
• Lorsque vous receivez des chaînes radio DTV, l'économiseur d'écran démarre automatiquement si aucune opération n'est effectué pendant 3 minutes.

Affichage d'une bannière de chaire

Une bannière de chaîne indique les noms d'émissions, l'houre de début/fin des émissions et d'autres informations.

1 Appuyez sur TV/DTV pour selectionner le mode DTV.

2 Appuyez sur +

Une bannière de chaîne apparait.

001	Mer-30.Avr 12:46
Actual	11:30-12:00
Suivant	12:00-12:30

• Pour afficher les informations sur les autres chaînes, appuyez sur / .
• Pour accorder sur la chaîne sélectionnée sur la bannière, appuyez sur ENTER.
• La bannière de chaîne affiche aussi des icônes pour Favoris (4), Sous-titres (5) et Télétexte (6) si elles sont applicables à la chaîne sélectionnée.
• Pour quitter l'affichage de bannière, appuyez sur EXIT.

3 Pour afficher des informations d'émission plus détaillées, appuyez de nouveau sur 1+ .

Actual	11:30-12:00
	○ Davantage

• Pour effectuer une commutation entre les informations d'émission Maintenant et Suivante, appuyez sur ↑/↓.
• Pour afficher les informations détaillées sur les autres chaînes, appuyez sur / .
• Pour accorder sur la chaîne Sélectionnée sur la bannière, appuyez sur ENTER.
• Pour quitter l'affichage des informations détaillées, appuyez sur RETURN.
• Pour quitter l'affichage de toutes les bannières, appuyez sur EXIT.
• Si la bannière contient davantage d'informations, "Davantage" est affchéé. Appuyez sur la touche BLEU pour afficher toutes les informations.

Remarque

• Les informations de la bannière sont mises à jour toutes les minutes.
• Il se peut que certaines émissions ne fournissent pas d'informations détaillées sur les émissions.
• Si des informations inexactes sont émises, certaines icônes peuvent apparaitre ou être absentes par erreur.

Affichage de sous-titres

En mode DTV, appuyez sur pour activer ou désactiver l'affichage des sous-titres.

Sous-titre Actif

Remarque

• Quand une émission est enregistrée avec cette fonction activée, les sous-titres sont aussi enregistrés.

Reconfiguration des réglages des chaînes de télévision numérique

Cette partie déscrit comment reconfigurer les réglages des chaînes de télévision numérique après les avoir faits avec Autoinstallation (page 25). Vous pouvez selectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Nouvelle sélection d'un pays

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Installation" (↑/↓ puis ENTER).

La page de saisie du mot de passer appearaît. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.

5 Sélectionnez "Pays" (/) .
6 Sélectionnez un pays ( / ) .

Remarque

• L'écran d'entrée de mot de passer n'apparait pas si vous avez désactifié la fonction mot de passer. Pour les détails, reportez-vous à Utilisation d'un mot de passer à la page 47.
• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Remplacement des chaînes existantes

La procédure ci-après supprime les réglages courants de chaînes de télévision numérique et recherche des chaîne pour refaire les réglages.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Installation" (↑/↓ puis ENTER).

La page de saisie du mot de passerappe apparait. Tapez le mot de passer a 4 chiffres en vous servant des touches 0 à 9.
5 Sélectionnez "Remplacer les chaînes existantes" (↑/↓ puis ENTER).

Le système commence par effacer toutes les informations relatives aux chaînes puis démarre la recherche.

• Pour quitter une recherche de chaîne en cours, appuyez sur HOME MENU.

Remarque

• Pour terminer "Remplacer les chaînes existantes", il doit rester plus d'une heures au moins avant le prochain enregistrementprogrammé ou la prochaine mise à jour automatique programmée.
• L'écran d'entrée de mot de passer n'apparait pas si vous avez désactifié la fonction mot de passer. Pour les détails, reportez-vous à Utilisation d'un mot de passer à la page 47.
• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Ajout de nouvelles chaînes

Procedez comme ci-après pour rechercher et enregistrer d'autreschains avec les réglages de chaîne de télévision numérique mémorisées courants.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Installation" (↑/↓ puis ENTER).

La page de saisie du mot de passerappe apparait. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.

5 Sélectionnez "Ajouter des chaînes" (↑/↓ puis ENTER).

La recherche de chaîne démarre automatique. Si une nouvelle chaîne est trouvée, elle est automatique enregistrée sur le téléviseur plasma.

• Pour quitter une recherche de chaîne en cours, appuyez sur HOME MENU.

Remarque

• L'écran d'entrée de mot de passer n'apparait pas si vous avez désactifié la fonction mot de passer. Pour les détails, reportez-vous à Utilisation d'un mot de passer à la page 47.
• Vous pouvez sélectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Vérification de la puissance du signal

Voussouspoucezverifierla forceetla qualite du signal pour chaque chaine de télévision.

1 Répétez les étapes 1 à 4 de la section "Ajout de nouvelles chaînes".
2 Sélectionnez "Vérification du signal" (↑/↓ puis ENTER).
3 Sélectionnez "Canal RF" (↑/↓ puis ENTER).
4 Sélectionnez la chaine à vérifier ( / ) .

Utilisez la fonction "Ajouter des chaînes" ici pour ajouter des chaînes dans le canal HF sélectionné (fréquence de réception).

Remarque

• Vous pouvez sélectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Mise en/hors service de l'alimentation de I'antenne

Procedez comme ci-après pourmettre en marche ou couper l'alimentation de I'antenne connectee à la prise d'antenne de télévision numérique.

1 Répétez les étapes 1 à 4 de la section "Ajout de nouvelles chaînes".
2 Sélectionnez "Alimentation Antenne" (/) .
3 Sélectionnez "Marche" ou "Arrêt" ( / ) .

Remarque

• Vous pouvez sélectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Rétablissement des réglages par défaut du système

N'utilisez cette fonction que lorsque vous souhaitez réinitialiser tous les réglages DTV aux réglages par défaut en vigueur à la sortie de la fabrique.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).

4 Sélectionnez "Installation" (↑/↓ puis ENTER).

La page de saisie du mot de passerappe apparait. Tapez le mot de passer a 4 chiffres en vous servant des touches 0 à 9.

5 Sélectionnez "Restauration des valeurs par défaut" (↑/↓ puis ENTER).

Une page de confirmation apparait.

6 Sélectionnez "OK" pour réinitialiser les réglages du système aux réglages par défaut.

L'opération Autoinstallation est demarrée automatique.

Remarque

• L'écran d'entrée de mot de passer n'apparait pas si vous avez désactifié la fonction mot de passer. Pour les détails, reportez-vous à Utilisation d'un mot de passer à la page 47.
• Vous pouvez sélectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Personnalisation des réglages relatifs aux chaînes

Cette partie déscrit comment personneliser les divers réglages relatifs aux chaînes. Ces réglages comprennent l'enregistrement de chaînes favorites, le saut de chaînes et le verrouillage de chaîne.

Réglage des options de chaine

Procedez comme ci-après pour sélectionner les chaînes individuellement et faire les réglages concernant les options favoris, saut de chaîne et verrouillage de chaîne.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Gestion des chaînes" (↑/↓ puis ENTER).

La page de saisie du mot de passerappe apparait. Tapez le mot de passer a 4 chiffres en vous servant des touches 0 à 9.

5 Sélectionnez "Options des chaînes" (↑/↓ puis ENTER).

L'écran options de chaîne avec une liste des chaînes enregistrées apparaît.

6 Sélectionnez une chaîne (↑/↓/←/→ puis ENTER pour sélectionner marche/arrêt).

• Sélectionnez "Marche" pour Favoris si vous poulez que la chaîne soit enregistré parmi les chaînes (numériques) favorites. La sélection à partir de la liste enregistrée peut être la façon la plus simple pour accorder sur ces chaînes.
• Sélectionnez "Marche" pour Saut de Châines si vous souhaitez que la châine soit sautées quand vous actionné P + / P - du boîtier de télécommande ou CHANNEL +/- du téléviseur plasma.
• Sélectionnéz "Marche" pour Blocage de la chaîne. si vous poulez que l'accord sur cette chaîne ne puisse être fait sans entrer de mot de passer.

7 Àprous le réglage, veillez à effectuer les opérations ci-après.

• Si vous avez enregistré un châne comme favorite, reportez-vous à la partie "Activation de la fonction Favoris" et activez la fonction Favoris.
• Si vous avez sélectionné une chaîne pour Blocage Chaîne, reportez-vous à Utilisation d'un mot de passer à la page 47 et validez un mot de passer à 4 chiffres.

Remarque

• L'écran d'entrée de mot de passer n'apparait pas si vous avez désactifié la fonction mot de passer. Pour les détails, reportez-vous à Utilisation d'un mot de passer à la page 47.
• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Activation de la fonction Favoris

Veillez à activer cette fonction une fois que des chaînes favorites sont enregistrées.

1 Répétez les étapes 1 à 4 de la partie "Réglage des options de chaine".

2 Sélectionnez "Favoris" (/) .

3 Sélectionnez "Marche" ( / ) .

• Quand deschains favorites sont enregistrres, vous pouze les selectionner en utilisant P + / P- du boitier de telecommande ou CHANNEL + / - du téléviseur plasma.

Remarque

• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Activation du saut automatique

Cette fonction vous permet de sauter un groupe de services, comme les services radio et données textuelles.

1 Répétez les étapes 1 à 4 de la partie "Réglage des options de chaine".

2 Sélectionnez "Saut automatique" (/) .

3 Sélectionnez une chaîne à sauter ( / ) .

Vou pouvez selectionner "Arrêt", "Radio", "Données" ou "Les deux".

Remarque

• La fonction "Saut automatique" vous permet de sauter un "groupe" de services, comme les services radio et données textuelles. En outre, les réglages de chaque chaîne réglient pour sauter dans l'écran "Options des chaînes" ne seront pas affectés même si cette fonction est activée.
• Vous pouvez sélectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Réglage de Verrouillage enfants

Avec cette fonction, les parents peuvent empêcher leurs enfants de regarder les émissions de télévision sujettes à des restrictions d'âge. La mise en service de cette fonction dépend du pays seLECTIONné pour le réglage des chaines. Vous pouvez spécifier une limite d'âge comprise entre 4 et 18 de manière que l'entrée du mot de passer soit nécessaire pour regarder les émissions de télévision qui correspondent à cette limite d'âge.

1 Répétez les étapes 1 à 4 de la partie "Réglage des options de chaine".

2 Sélectionnez "Verrouil. Enfants" (/) .

3 Sélectionnez une limite d'âge (←/→).

Vous pouvez selectionner 4 à 18 ou "Arret".

Avec "Arrêt" sélectionné, l'entrée de mot de passée est inutile,quelle que soit l'émission de télévision sujette à une restriction d'âge.

Tri des chaînes DTV préréglées

Procedez comme suit pour modifier l'ordre des chaînes DTV prérgliées.

1 Répétez les étapes 1 à 4 de la partie "Réglage des options de chaine".
2 Sélectionnez "Tri des chaînes" (↑/↓ puis ENTER).

L'écran Tri apparait.

3 Sélectionnez la chaîne à déplacer (↑/↓/←/→ puis ENTER).

4 Sélectionnez le nouvel emplacement (↑/↓/←/→ puis ENTER). Le tri est executé.
5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Au cours de l'opération 4, pour déplacer une page sur la page Arranger,CHOISSEZ cette page au moyen de / , sur I'ecran, que vous avez selectionné grâce à / / / , puis appuyez sur ENTER.
• Vous pouvez sélectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Sélection d'un format audio numérique

Procedez comme ci-après pour faire la sélection parmi les formats audio numérique PCM et Dolby.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Périences" (↑/↓ puis ENTER).
5 Sélectionnez "Audio numérique" (/) .
6 Sélectionnez "PCM" ou "Dolby" ( / ) .

Remarque

• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Selection des langues pour les parties audio, sous-titres et télétexte

Vou puez configurer manuellement les réglages de langue pour les parties audio, sous-titres et télétexte.

1 Repétez les étapes 1 à 4 de la section " Sélection d'un format audio numérique".
2 Sélectionnez "Langue préféérée" (↑/↓ puis ENTER).
3 Sélectionnez "Audio primaire", "Audio secondaire", "Sous-titres primaire", "Sous-titres second." ou "Téléxteste" (/) .
4 Sélectionnez une langue ( / ) .

Remarque

• Si la langue seLECTIONnée pour la partie audio, sous-titres ou télétexte n'est pas disponible, le téléviseur plasma seLECTIONne automatiquement la langue en fonction du réglage de "Pays" (page 25).
• Vous pouvez sélectionner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Utilisation de la mise à jour du logiciel

Cette fonction télécharge et met à jour le logiciel du système à l'heure spécifique.

Utilisation de la mise à jour automatique

Quand cette fonction est active, le téléviseur plasma contrôle si un logiciel mis a jour est disponible puis le télécharge (le cas échéant). Ensuite, le système effectue l'ajout de nouvelles chaînes (page 35). Ces opérations sont automatiquement effectuées à l'heure spécifique.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Mise à jour" (↑/↓ puis ENTER).
5 Sélectionnez "Mise à jour auto" (/) .
6 Sélectionnez "Marche" ( / ) .

Remarque

• Nous recommendons de sélectionner normalement "Marche".
• Pour que la mise à jour automatique soit lancée, il doit rester plus d'une heures avant le début du prochain enregistrement/ visonnement programme.

• 60 secondes avant la mise à jour prévue, un message vous demandant si vous souhaitez procéder ou non à la mise à jour automatique apparait. La mise à jour automatique est lancée automatiquement si "OK" est sélectionné ou si aucune selection n'est effectué au bout de 50 secondes.

• Pour quitter une mise à jour en cours, appuyez sur HOME MENU.

• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Réglage de l'heure de mise à jour

Vous pouvez programmermer l'heure à laquelle vous télévisuer plasma effectuera la mise à jour automatique chaque jour. Pour utiliser cette fonction, réglez d'abord "Mise à jour auto" sur "Marche".

1 Procedez aux opérations 1 à 4 de "Utilisation de la mise à jour automatique".
2 Sélectionnez "Définir l'heure de Mise à Jour"

(↑/↓puis ENTER).

3 Réglez une heures pour la mise à jour automatique ( / / / ou 0 à 9).

Lancement de la mise à jour manuelle

Cette fonction vous permet d'effectuer manuelle la mise à jour du logiciel. Si le temps restant jusqu'à la mise à jour automatique ou jusqu'à l'enregistrement/le visionnementprogramme suivant est inférieur à 1 heures, la mise à jour manuelle ne peut pas être effectuee.

1 Procedez aux opérations 1 à 4 de "Utilisation de la mise à jour automatique".
2 Sélectionnez "Lancer la mise à jour manuelle" (↑/↓ puis ENTER).

Remarque

• Pour que la mise à jour manuelle soit lancée, il doit rester plus d'une heures avant le prochain enregistrement/visionnement programme.
• Pour que la mise à jour manuelle soit lancée, il doit rester plus d'une heures avant le lancement de la mise à jour automatique.
• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Affichage des informations techniques

Utilisez cette fonction pour vérifier le numéro de la version du matériel/logiciel.

1 Procedez aux opérations 1 à 4 de "Utilisation de la mise à jour automatique".
2 Sélectionnez "Information technique" (↑/↓ puis ENTER).

Remarque

• Vous pouvez seLECTIONner "Installation DTV" seulement pendant la réception de chaînes de télévision numérique.

Utilisation de l'application MHEG (Royaume-Uni uniquement)

Certaines stations vous apportent des émissions avec l'application MHEG (Multimedia and Hypermedia Expert Group) encodée, vous permettant de vivre une expérience DTV interactive.

Lorsque l'application MHEG est fournie, elle est lancée quand vous appuyez sur une des touches de couleur ou l

Remarque

• Cette fonction n'est pas disponible lorsque les sous-titres sont activés (voir Affichage de sous-titres à la page 34).

Economiseur d'écran

L'économiseur d'écran démarre si aucune opération n'est effectué pendant 3 minutes lorsque vous receivez des émissions radio DTV.

Remarque

Pendant que l'économiseur d'écran est actif, vous pouvez effectuer les opérations suivantes:

• Appuyez sur TV/DTV pour passer à la télévision analogue.
• Appuyez sur n'importe qu'elle autre touche pour passer à l'écran de station radio normal.
• La Miniterie de programme est active lorsque l'économiseur d'écran est affché.

Interface commune

Pour receivevoir des signaux DTV cryptés, vous aurez besoin d'un module CA et d'une carte intelligente fournie par le fournisseur de service.

Bien que les types de module CA poussent varier selon le fabricant, chacun des modules CA prend en charge un certain type de systèmede cryptage. Voitre téléviseur plasma prend en charge les modules CAconçus pour fonctionner avec la norme DVB.Contactez unfournisseur de service pour connaître le bon type de module CA.

Prenoz note qu'une carte intelligente pourra etre valide uniquement pour un fournisseur de service et en consquence, une gamme spécifique de chaînes.

Après avoir inséré une carte, laissez-la en permanence dans la fente. Ne la retirez pas de la prise à moins d'y être invite. Par exemple, votre carte doit être dans la fente lorsque votre fournisseur de service veut télécharger de nouvelles informations sur la carte intelligente.

Important

• Les modules CA et les cartes intelligentes ne sont pas fournis et ne sont pas des accessoires optionnels de Pioneer.

Installation d'un module CA et d'une carte intelligente

La fente de la carte d'interface commune est située au dos du téléviseur plasma.

1 Saisissez le taquet du cache-fente,itué au dos du télévisueur plasma, et poussez-le vers la gauche (a) et retirez le cache tout en tirant le verrou du taquet vers le bas (b).

2 Insérez au maximum le module CA spécifique contenant une carte intelligente dans la fente d'interface commune.

Affichage des informations concernant le module CA installed

Si vous avez installe un module CA dans la fente d'Interface Commune, vous pouvez afficher les informations le concernant.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Informations DVB-Cl" (↑/↓ puis ENTER).

• S'il n'y a pas de module CA installé, l'option "Informations DVB-C1" est voilée.

Chapitre 10

Utilisation du guide électronique de programme (EPG)

Format d'affichage EPG

Le guide électronique de programme (EPG) affiche le tableau des émissions de télévision numérique prévues et des informations détaillées sur chaque émission. Il vous permet de selectionner et d'accorder facilement sur une émission désirée.

L'écran EPG comprend les informations sur les émissions, la liste de chaînes et la liste générale des émissions. Cette section traite des informations à afficher sur les fenêtres de planning et d'information.

Remarque

• Pour les émissions de télévision numérique ne fournissant pas d'informations EPG, vous ne pouvez pas consulter les informations EPG correspondantes.
• Si l'heure actuelle n'a pas eté correctement réglée, les informations EPG de certaines émissions de télévision peuvent ne pas etre affichées.

Liste générale des émissions

1 Apparait lorsque le tableau du planning peut etre parcouru en avant ou arriere.
2 Horaire
3 Lieste des chaînes
4 Met en surbrillance la chaîne actuèlement sélectionnée.
5 Indique l'émission régée pour l'enregistrement/visionnement
6 Apparait lorsque d'autres émissions (souvent courtes) ont été prévues pour la même période.
7 Titre de l'émission
8 Indique l'émission régée pour l'enregistrement/visionnement (mais une autre émission est régée pour enregistrement au même moment).
9 Diviseurs d'heure

Information sur les émissions

1 Numéro de la chaîne
2 Nom de la station
3 Titre de l'émission
4 Apparait lorsque d'autres émissions ont eté prévues pour la même période.
5 Planning de l'émission
6 Genre de l'émission

Remarque

• La liste générale des émissions peut afficher des sections dont les coins inférieurs droits ont été pliers. Ceci indique que d'autres émissions ont été prévues pour la même période. Pour voir les titres d'une telle émissions et les informations relatives, mettez en surbrillance une section plée puis appuyez sur / .

Utilisation du guide électronique de programme (EPG)

Procedez comme suit pour vérifier le planning des émissions de télévision numérique, consulter les informations sur les émissions désirées et/ou seLECTIONner des émissions.

1 Appuyez sur EPG.

L'écran EPG apparait.

• L'écran EPG se met automatiquement à jour si les données EPG sont obtenues avec succès. Sinon, l'écran EPG affiche une image vide.

2 Sélectionnez l'émission de télévision désirée (///) .

• Appuyez sur P + / P - pour passer à la page suivant ou precedente de la liste de chaînes.

• Les informations relatives à l'émission sélectionnée apparaissent dans la fenêtre d'informations.

• Pour regarder une émission actuellément à l'antenne, Sélectionnez l'émission (puis ENTER).
• Vous pouvez vérifier les informations sur les émissions prévues dans une période, selon les conditions.
• Selon les conditions, l'acquisition des données EPG peut prendre un certain temps.

3 Pour consulter davantage d'informations (autres que celles actuellesment affichées) sur l'émission sélectionnée, appuyez sur 1^+ .

Les informations détaillées apparaissent dans la fenêtre du planning.

• Si l'écran contient davantage d'informations, "Davantage" est affchéé. Appuyez sur la touche BLEU pour afficher toutes les informations disponibles.
• Pour quitter l'affichage d'informations détaillées, appuyez de nouveau sur (+) (ou sur RETURN).

4 Pour quitter le guide de programme, appuyez de nouveau sur EPG.

Remarque

• La liste générale des émissions ne montre pas les émissions terminées.

Utilisation d'émissions de télévision preréglées

Avec EPG, vous pouvez facilement prérégler des émissions de télévision numérique pour un visionnement (seLECTION automatique de chaîne) et un enregistrement ultérieurs.

Vou devez également régler votre apparéil d'enregistrement pour enregistrer l'émission. Reportez-vous au mode d'emploi de votre apparéil d'enregistrement.

Utilisation de la sélection automatique de chaine et enregistrement en veille

Avec le système laissé sous tension, cette fonction sélectionne automatiquement une émission TV préréglée lorsque son passage à l'antenne arrive. Ainsi, vous ne manquerez pas le début d'une émission TV importante parce que vous en regardiez une autre.

Mème si le système est en mode veille, lorsque le passage à l'antenne d'une émission TV prérgélée arrive, le tuner DTV intégré se réveille et sort les signaux AV pour l'enregistrement.

1 Appuyez sur EPG.

L'écran EPG apparait.

2 Sélectionnez l'émission à préregler ( / / / puis ENTER).

• Sélectionnez une émission qui n'a pas encore commencé.
• Un menu de configuration apparait.

• Sélectionnez une émission actuellément à l'antenne (puis ENTER) : L'écran EPG se ferme et une chaîne est reçue.

• Sélectionné une émission actuellément à l'antenne (puis VERT): L'émission peut être régée pour enregistrement/visonnement la prochaine fois (ou semaine) qu'elle sera diffusée.

• Sélectionnez une émission qui n'a pas encoreCOMMENCE (puis ENTER ou VERT): L'émission peut être régée pour enregistrement/visonnement.

3 Sélectionnez "Oui" dans une boîte de dialogue de confirmation (←/→ puis ENTER).

L'écran de la minuterie de programme avec une liste des informations des autres émissions préréglées apparait.

• Vous pouvez modifier les prépréglages ici ( /// puis ENTER).
• Vous pouvez y enregistrer les prépréglages (← ou ENTER).

4 Appuyez sur RETURN pour revenir à l'écran EPG.

L'écran EPG se met à jour avec les nouveaux prênéglages.
- Une icône horloge rouge apparait pour l'émission prérgélee.
- Une icône triangle jaune apparait pour les prêrglages qui se chevauchent.

5 Appuyez sur EPG pour quitter I'ecran EPG.

Avec le système mis sous tension, un message d'alarme de changement de chaîne apparait environ 60 secondes avant exécution et la chaîne est changée peu de temps avant le début de l'émission.

Remarque

• La sélection automatique de la chaîne n'est pas exécutée lorsque le système est en mode veille.

• Mème en mode veille, les émissions TV préréglées peuvent être enregistrées car uniquement le tuner DTV intégré se réveille et sort les signaux AV lorsque l'heure préréglée arrive.

• Finissez les opérations de préréglage trois minutes avant le début e l'émission.

• Pour les priorités concernant les prêrglages qui se chevauchent, Règles de priorité pour les prêrglages chevauchés ci-dessous.
• Le témoin TIMERitué sur la façade du téléviseur plasma s'allume en orange lorsqu'une émission est préréglée pour l'enregistrement/visionnement.
• L'enregistrement peut échouer en raison des restrictions de visonnement imposées par la carte intelligente.

Réglage manuel de la minuterie

À l'aide du menu, vous pouvez également préregler des émissions de télévision numérique en spécifique la date et l'heure prévues.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" ( / puis ENTER).
4 Sélectionnez "Programmation des chaînes" (↑/↓ puis ENTER).

Le tableau du planning apparait.

5 Sélectionnez un numéro de programme (↑/↓ puis →).
Voussouspuvez sélectionner n'importe quel numéro d'émission.
6 Spécífiez une date (↑/↓ ou 0 à 9, puis →).
7 Spécifiez l'heure/minute de début et l'heure/minute de fin (1/4 ou 0 à 9, puis →).
8 Spécífiez un numéro de chaine (↑/↓ ou 0 à 9, puis →).

9 Mémorisez les réglages préréglés une fois tous les éléments établis (ENTER).

• Si une heures prérogée est du passé ou si la chaine est verrouillée, un message d'alerte apparaitra.
• Une icône triangle jaune indique que l'enregistrement/visonnement peut échouer à cause de prêrglages qui se chevauchent.
• Pour préregler une autre émission, répétez les opérations 5 à 9.
• Vous pouvez prérégler jusqu'à 10 émissions.

10 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• L'enregistrement/visonnement préréglé commence immidiatement lorsque les opérations de préréglage sont effectuees dans les 3 minutes avant le début de l'émission.
• Les prééglages effectuels avec EPG sont automatiquement affichés dans le tableau du planning.
• L'enregistrement peut échouer en raison des restrictions de visonnement imposées par le module CA.

Règles de priorité pour les prêrglages chevauchés

Lorsque des émissions TV préregliées se chevauchent, les deux régles suivantes sont utilisées pour déterminer la priorité supérieure. Si les deux régles sont satisfaites, elles sont appliquées dans l'ordre 1, puis 2.

Règle 1: Si deux préréglages se chevauchent, le préréglage dont l'heure de début est la plus tôt a la priorité. Si deux préréglages sont séquentiers, la première partie de la première émission ou la première partie de la seconde risque de ne pas être enregistrée.

Règle 2: Si deux préréglages avec la même heures de début se chevauchent, le préréglage avec le nombre de liste le plus haut a la priorité.

Modification/annulation des préréglages d'émissions TV

Utilisation du guide électronique de programme (EPG)

Procedez comme suit pour modifier ou annuler les prêrglages d'émission avec EPG.

1 Appuyez sur EPG.

L'écran EPG apparait.

2 Sélectionnez l'émission pré régée désirée (↑/↓/←/→ puis ENTER ou VERT).

Une boîte de dialogue apparait.

• Si vous sélectionné "Oui", allez à l'étape 3.
• Pour quitter l'opération, Sélectionnez "Non".

3 Sélectionnez l'émission préréglée (← ou ENTER).

4 Sélectionnez le numéro de l'émission à modifier (↑/↓).

• Vous pouvez supprimer l'émission préRéglée par une pression sur la touche ROUGE.

5 Modifiez l'émission préréglée selectionnée et mettez à jour le réglage (ENTER).

L'écran vous avertit si l'émission préréglée en cours de modification est déjàCOMMENCEÉ ou terminée.

6 Une fois le réglage terminé, appuyez sur EPG pour quitter l'écran EPG.

Remarque

• Si vous souhaitez arrêté l'enregistrement/visionnement en cours lancé par un préréglage d'émission, par exemple, pour changer de châne, un message d'alerte apparaitra indiquant que le préréglage sera annulé. Dans ce cas, vous ne pouvez pas annuler le préréglage d'émission avec EPG.

Utilisation du menu

Procedez le la maniere suivante pour changer ou annuler des prêrglages d'émission en utilisant le menu.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Programmation deschains" (↑/↓ puis ENTER). Le tableau du planning apparait.

5 Sélectionnez le numéro de l'émission à modifier (↑/↓).

• Supprimez le préRéglage de l'émission (ROUGE).
• Commencez la modification (ENTER).

6 Changez I'elément désire ( / / / ) .

7 Appuyez sur ENTER pour terminer le réglage.
- L'écran vous avertit si l'émission prérgée en cours de modification est déjàCOMMENCEÉ ou TERMINée.
8 Appuyez sur HOME MENU pour quitter le menu.

Modification des priorités pour les prérégliages chevauchés

Vou puez modifier comme vous poulez l'ordre de priorité pour les émissions prérglées qui se chevauchent.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Installation DTV" (↑/↓ puis ENTER).
4 Sélectionnez "Programmation deschains" (↑/↓ puis ENTER). Le tableau du planning apparait.

5 Sélectionnez le numéro de l'émission à modifier (↑/↓ puis BLUE).
6 Sélectionnez la position à laquelle déplacer l'émission sélectionnée (↑/↓).
7 À présent déplacez l'émission à la position sélectionnee en appuyant sur BLEU ou ENTER.

Utilisation d'autres fonctions EPG pratiques

Voutrouverez ci-dessous certaines fonctions pratiques qui vous guideront à travers l'écran EPG et vous feront gagner du temps.

Saut EPG

1 Appuyez sur ROUGE lorsque l'écran EPG (Liste d'émissions, informations détaillées et résultat de la recherche) est affchéé.
2 Sélectionnez "Date" (/) .

3 Sélectionnez le jour (dans une seule) auquel sauter ( / ) .
4 Sélectionnez "Heure" (/) .
5 Sélectionnez l'heure du jour (0:00 a.m. à 23:00 p.m.) à laquelle sauter ( / ) .
6 Sélectionnez "Sauter" ( / / / puis ENTER).

La liste d'émissions du jour et de l'heure spécifique s'affiche.

Recherche EPG

1 Appuyez sur JAUNE lorsque l'écran EPG (Liste d'émissions, informations détaillées et résultat de la recherche) est affchéé.
2 Sélectionnez "Date" (/) .

3 Sélectionnez le jour (dans une semaine) à chercher ( / ) .
4 Sélectionnez "Heure" (/) .
5 Sélectionnez l'heure du jour (0:00 a.m. à 23:00 p.m.) à chercher ( / ) .
6 Sélectionnez "Chaine" (/) .
7 Sélectionnez la recherche entre "Tous" ou "Favoris" ( / ) .
8 Sélectionnez "Genre" (↑/↓ puis ENTER).
9 Sélectionnez le(s) genre(s) à chercher (↑/↓/←/→ puis ENTER). Une nouvelle pression sur ENTER effacera le genre sélectionné de la liste de recherche.
10 Sélectionnez "OK" ( / / / puis ENTER)).

11 Sélectionnez "Recherche" ( / / / puis ENTER).

Une recherche EPG avec les réglages que vous avez personalisés commence.

Chapitre 11

Réglages utiles

Sélection de la fréquence de balayage vertical

Voussouspoucechoisirentre75Hzet100Hz pour la fréquence de balayage vertical del'écran.Sélectionnezlafréquencedebalayage qui convient le mieuxaux signauxd'émission dansvoitrégion.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" (↑/↓ puis ENTER).
3 Sélectionnez "Sélection mode" (↑/↓ puis ENTER).
4 Sélectionnez "75 Hz" ou "100 Hz" (↑/↓ puis ENTER).

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Ce réglage peut être fait séparément pour chaque source d'entrée.
• Ce réglage ne peut pas être fait quand des signaux 480i, 480p, 1080i@60 Hz, 720p@60 Hz, ou 1080p@24 Hz sont entrés.
• Si vous sélectionnez "Auto" pour "Cache lésalé" (page 47), la sélection pour "Sélection mode" devient inefficace.

Réglage des positions de l'image

Ce réglage ajuste la position horizontal et la position verticale de l'image sur le téléviseur plasma.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" (↑/↓ puis ENTER).
3 Sélectionnez "Position" (↑/↓ puis ENTER).
4 Sélectionnez "Réglage de la position H/V" (↑/↓ puis ENTER).

5 Réglez la position verticale (/) ou la position horizontalale ( / ) .
6 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Pour que les valeurs par défaut soient rétablies pour l'ensemble des éléments, utilisez ↑/↓ pour sélectionner "Réinitial." au cours de l'opération 4 puis appuyez sur ENTER. Une page de confirmation apparait. Utilisez ←/→ pour sélectionner "Oui" puis appuyez sur ENTER.
• Les réglages sont conservés individuellement pour chaque source.
• En fonction de l'image video affichée, la position de l'image peut ne pas changer même après le réglage.

Sélection d'un type de signal d'entrée

Après avoir raccordé les prises INPUT 1, INPUT 2 ou INPUT 3, indiquez le type de signal d'entrée qui sera fourni par l'appareil relié. Pour de plus amples détails concernant les types de signal, reportez-vous au mode d'emploi de l'appareil relié.

Avant de démarrer le menu, appuyez sur INPUT 1, INPUT 2 ou INPUT 3 du boîtier de télécommande ou appuyez sur INPUT du téléviseur plasma pour sélectionner une source d'entrée.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" (↑/↓ puis ENTER).
3 Sélectionnez "Sélection entrée" (↑/↓ puis ENTER).
4 Sélectionnez type de signal (↑/↓ puis ENTER).

• Pour ENTRÉE1, vous avez le choix entre "Védo" et "RGB".
• Pour ENTREÉ2, vous avez le choix entre "Védo", "S-Viséo" et "COMPOSANTE".
• Pour ENTRÉE3, vous avez le choix entre "Védo", "S-Védo" et "RGB".

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Si aucune image n'apparait, ou si les couleurs sont inhabituelles,CHOISSEZ un autre type de signal.
• Pour de plus amples détails concernant les types de signal, reportez-vous au mode d'emploi de l'appareil relié.

Choix du système couleur

Si les images ne sont pas nettes, Sélectionnez un autre système couleur (par exemple, PAL, NTSC).

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" ( / puis ENTER).
3 Sélectionnez "Système couleur" (↑/↓ puis ENTER).
4 Sélectionnez le système video (↑/↓ puis ENTER).

• Vous pouvez sélectionner "Auto", "PAL", "SECAM", "NTSC" et "4.43NTSC".
• Si vous choisissez "Auto", les signaux d'entrée sont automatiquement identifiés..

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• La valeur par défaut est "Auto".
• Vous doivent acceder au besoin du système couleur séparation pour ENTREE1 à 4.
• Pour lechioïx du système couleur, reportez-vous aux opérations 11 et 12 de la section Réglage manuel des chaînes de télévision analogiques à la page 25.

Sélection manuelle d'un format d'écran

Appuyez sur pour passer d'un format d'écran disponible, compte tenu de la nature des signaux video reçus, à l'autre.

Chaque pression sur la touche provoque la selection d'un autre format.

Les formats disponibles dépendent de la nature des signaux appliqués à l'entrée.

Important

• Si des images avec des bandes noires sur les cotsés ou en haut et en bas de l'écran - lors de l'utilisation du mode "4:3", "PLEIN 14:9" ou "CINÉMA 14:9", par exemple - sont affichées en continu pendant de longues périodes, ou pendant de courtes périodes sur plusieurs jours, cela peut donner lieu à une rémanence d'image. Il est conseilé d'afficher les images sur la totalité de l'écran, sauf quand cela peut donner lieu à une violation de droits d'auteur.

Élément	Description
4:3	Pour des images standard 4:3. Un cache apparaît de chaque côte.
PLEIN 14:9	Pour des images 14:9 rétrécies. Un cache étroit apparaît de chaque côte.
CINÉMA 14:9	Pour des images 14:9 allongées. Un cache étroit apparaît de chaque côte et, dans certains cas, une bande peut être visible en haut et en bas.
LARGE	Avec ce mode, l'image est allongée jusqu'à toucher les bords de l'écran.
PLEIN	Pour des images 16:9 rétrécies.
ZOOM	Pour des images 16:9 allongées. Dans certains cas, une bande peut être visible en haut et en bas.
CINÉMA	Pour des images 14:9 allongées. Dans certains cas, une bande peut être visible en haut et en bas.

Remarque

• Quand on regarde une émission de télévision haute définition, la pression sur la touche 串串 permet la seLECTION parmi PLEIN, LARGE, 4:3 et ZOOM.
• Certaines émissions en HD peuvent afficher le format 4:3 avec des caches latéraux, ce qui peut donner lieu à une usure inégale. Àpres un tel affichage, il est conseilé d'afficher des images mobiles en plain écran.

Sélection automatique d'un format d'écran

Le téléviseur plasma selectionne automatiquement un format approprié quand les signaux reçus contiennent des informations de WSS (signalisation d'écran large) ou quand les signaux video sont reçus d'un appeareil HDMI connecté (voir page 51). Pour activer cette fonction, procédez comme décrit ci-dessous.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" (/ puis ENTER).
3 Sélectionnez "Taille auto" (↑/↓ puis ENTER).
4 Sélectionnez "Marche" (/ puis ENTER).

Élément	Description
Arrêt (défaut)	Désactive la fonction Taille Auto.
Marche	Active la fonction Taille Auto.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Choisissez manuellement le format d'image convenable si la seLECTION automatique ne s'effectue pas correctement.

• Quand le signal video ne contient aucune information de ratio d'aspect, la fonction est inopérante même si "Marche" est sélectionné.

Selection d'un format d'écran pour des signaux de ratio d'aspect 4:3.

Séciffiez si le télévisuer plasma doit avoir le mode 4:3 ou le mode LARGE quand des signaux de ratio d'aspect 4:3 sont reçus avec la fonction Taille Auto activée.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" (/ puis ENTER).
3 Sélectionnez "Mode 4:3" (↑/↓ puis ENTER).
4 Sélectionnez "LARGE" ou "4:3" (↑/↓ puis ENTER).

Élement

Description

LARGE (défaut) L'image occupe tout l'écran et aucun cache lésalr n'est utilisé.

4:3

Le ratio d'aspect 4:3 est conservé et des caches latéraux sont visibles.

LARGE

4:3

5 Appuyez sur HOME MENU pour quitter le menu.

Modification de la luminosité de chaque côté de l'écran (Cache létal)

Avec le format d'écran 4:3, PLEIN 14:9 ou CINÉMA 14:9, vous pouvez changer la luminosité des caches latéraux gris qui apparaissent des deux côts de l'écran.

Important

• Le réglage "Auto" agit sur la luminosité des caches latéraux en fonction de celle de l'écran et contribue ainsi à réduire le risque de rémanence d'image.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" (↑/↓ puis ENTER).
3 Sélectionnez "Cache l'atéral" (↑/↓ puis ENTER).
4 Sélectionnez le paramètre souhaité (↑/↓ puis ENTER).

Éléments	Description
Fixe (défaut)	La luminosité des caches latéraux gris est toujours la même.
Auto	La luminosité des caches latéraux gris est réalisée en fonction de cette des images.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Si vous sélectionnez "Auto" la sélection pour " Sélection mode" devient inefficace (voir Sélection de la fréquence de balayage vertical à la page 45).

Minut. Extinction

À l'expiration d'un certain temps, le système est automatiquement mis en voir par cette minuterie.

1 Appuyez sur HOME MENU.

2 Sélectionnez "Minut. Extinction" (↑/↓ puis ENTER).

3 Sélectionnez l'heure souhaïée (↑/↓ puis ENTER).

Sélectionnez "Arrêt" (annulé), "30 mn", "60 mn", "90 mn" ou "120 mn".

4 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Le temps restant avant la mise en vue s'affiche toutes les minutes au cours des 5 dernières minutes.
• Pour connaître le temps restant, effectuez les opérations 1 et 2. Àpres avoir contrôle le temps, appuyez sur HOME MENU pour repasser à l'affichage précédent.

Utilisation d'un mot de passer

Le téléviseur plasma est muni des fonctions Blocage chaîne et Verrouillage Enfants pour empêcher les enfants de regarder certaines émissions. Il vous faut alors taper un mot de passer pour que les émissions pour lesquelles le réglage "Bloquer" a été choisi puisent être regardees. À l'expédition de l'usine, le mot de passer par défaut est "1234". Vous pouvez, bien évidemment, changer ce mot de passer.

Voudevassezaisirlemotdepassaavantd'utiliserlesfonctions "Autoinstallation",“Install.TVanalogue","InstallationDTV"ou"Motdepasse"du menuHome.Ceciacinf d'empécher toutomodificationnon autorisée des réglages.

Saisie du mot de passer

VoudevassezaisirlemotdPassaepreslaselectiond'unechaine bloqueeavec la fonctionBlocage de la chaine ouVerrouil.Enfants,et avant d'utilisercertainesfonctionsdu menu.

• Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.

Remarque

• Si vous échouez 3 fois à saisir le mot de passer correct, "Code non valide." apparait et le menu se ferme. Pour afficher à nouveau la page de frappe de mot de passer, vous pouvez soit selectionner une chaîne interdite, soit ouvrir le menu.
• Si la page d'entrée de mot de passer disparaît avant l'entrée, vous pouze la rappeler en appuyant sur ENTER.

Changement de mot de passage

Procedez de la maniere suivante pour changer le mot de passer.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Mot de passer" (↑/↓ puis ENTER).

La page de saisie du mot de passerappe apparait. Tapez le mot de passec actuel à 4 chiffres en vous servant des touches 0 à 9.

4 Sélectionnez "Modif. Mot de passage" (↑/↓ puis ENTER).
5 Tapez le nouveau mot de passer à 4 chiffres en vous servant des touches. 0 à 9.

6 Tapez le même mot de passer qu'a l'opération 5.

• Si vous tapez un mot de passerincorrect, vous estes conduit à nouveau à l'opération 5 et vous nevez reprendre à partir de la.
• Vous pouvez essayer un maximum de trois fois de saisir le nouveau mot de passer avant que l'écran Modif. Mot de passer soit fermé automatiquement.

7 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Notez par écrit le nouveau mot de passer et conservez-le soigneusement.

Effacement du mot de passer

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Mot de passer" (↑/↓ puis ENTER).

La page de saisie du mot de passer appearait. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.

4 Sélectionnez "Réinitial." (↑/↓ puis ENTER).
5 Sélectionnez "Oui" ( / fais ENTER).
6 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• La méthode ci-dessus rétablit le mot de passer par défaut (1 2 3 4).

Désactivation du mot de passer

Si vous voulez désactiver la fonction de protection par entrée de mot de passer, procédez comme décrit ci-dessous.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Mot de passer" (↑/↓ puis ENTER).

La page de saisie du mot de passer appearait. Tapez le mot de passer à 4 chiffres en vous servant des touches 0 à 9.

4 Sélectionnez "Réglage mot de passer" (↑/↓ puis ENTER).
5 Sélectionnez "Désactiver" (↑/↓ puis ENTER).
6 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• La méthode ci-dessus rétablit le mot de passer par défaut (1 2 3 4).
• Àprous la désactivation de la fonction mot de passer, vous ne pouvez pas changer les réglages de Verrouillage Enfants (voir Définition de Verrouillage enfants à la page 26).
• Àprous la déactivation de la fonction mot de passer, vous ne pouvez pas changer ou effacer le mot de passer.
• Quand vous rétablissez la fonction mot de passer après l'avoir désactivée, le mot de passer par défaut (1 2 3 4) est rétabli.

Nous vous proposons d'écrite ici le mot de passer.

PDP-4270XD

Mot de passer:

Si vous oubliez le mot de passer

Quand le message "Intro votre code svp." est affché, appuyez sur la touche ENTER du boîtier de télécommande et maintenez la touche enforcée pendant au moins 3 secondes. Le mot de passer par défaut "1234" est rétabli.

Notez qu'il n'est pas possible de réinitialiser le mot de passer à partir de l'écran Installation DTV.

Chapitre 12

Utilisation avec un autre apparéil

Vouaves la possibilité de connecter divers types d'appareil au télévisueur plasma, par exemple un décodeur, un magnétoscope, un lecteur de DVD, une console de jeu ou un caméoscope.

Pour regarder les images provenant d'un apparéil extérieur, sélectionné la source d'entrée avec les touches INPUT du boîtier de télécommande (voir Boîtier de télécommande à la page 14) ou la touche INPUT de l'écran plasma.

Attention

• Afin de protégger tous les apparêls, débranchez toujours le téléviseur plasma de la prise de courant avant de le connecter à un décembreur, un magnétoscope, un lecteur de DVD, une console de jeu, un caméoscope ou tout autre apparéil extérieur.

Remarque

• Avant d'effectuer les connexions, reportez-vous au mode de chaque apparéil (lecteur de DVD, etc.).
• Sauf mention contraire, les câbles de connexion montrés sur les illustrations sont en vente dans le commerce, mais ne sont pas fournis avec cet apparéil.

Connexion d'un lecteur de DVD

Utilisez la prise INPUT2 pour connecter un lecteur de DVD ou un autre apparéil audiovisuel.

Si vous désirez utiliser un cable en composantes, Sélectionnez "COMPOSANTE" pour l'objet "Sélection entrée" du menu (voir Sélection d'un type de signal d'entrée à la page 45). Dans ce cas, le cable péritel transporte aussi le signal audio.

Lecture de DVD

Pour regarder les images provenant d'un lecteur de DVD, appuyez sur INPUT 2 du boîtier de télécommande ou sur INPUT de l'écran plasma de manière à selectionner ENTRéEE2.

Remarque

• Si l'image du lecteur de DVD n'est pas nette, changez le type du signal d'entrée en utilisant pour cela le menu (voir page 45).
• Pour connaître les types de signaux possibles, reportez-vous au mode d'emploi qui du lecteur de DVD.

Connexion d'un décodeur

Utilisez INPUT 1 pour connecter un décembre ou un autre apparéil audiovisuel.

Affichage des images provenant d'un décodeur

Appuyer sur les touches 0 à 9 ou P + / P- pour sélectionner une émission spécifiée pour le décodeur (voir page 27).

Appuyez sur INPUT 1 du boîtier de télécommande ou appuyez sur INPUT du téléviseur plasma pour sélectionner ENTREE1.

Remarque

Veillez à utiliser ENTRÉE1 pour connecter un décodeur.
- Si l'imag du décodeur n'est pas nette, changez le type du signal d'entrée en utiliser pour cela le menu (voir page 45).
- Pour connaître les types de signaux possibles, reportez-vous au mode d'emploi du décodeur.

Connexion d'un magnétoscope

Utilisez INPUT 2 pour connecter un magnétoscope ou un autre apparéil audiovisuel.

Si le magnétoscope prend en compte les "liaisons AV" télévisur-magnétoscope récentes (voir page 52), vous pouvez le connecter à ENTREÉ2 ou 3 du téléviseur plasma en utilisant pour cela un cable péritel à 21 broches, toutes câblées.

Liaisons AV récentes

Elles permettent de charger les informations d'accord directement du téléviseur vers le magnétoscope (chargement des prérégliages).

Tandis que vous regardez une émission de télévision, vous pouvez l'enregistrer en appuyant simplement sur la commande d'enregistrement du magnétoscope. (What You See Is What You Record: Telle image-tel enregistrement*)

*Consultez le mode d'emploi du magnétoscope car certains modès possèdent une touche spécifique à Telle image-tel enregistrement. Lorsque vous appuyez sur la touche de lecture, sur le magnétoscope, le système quitte la veille et se met en service puis affiche les images provenant du magnétoscope.

Les "liaisons AV" téléviseur-magnétoscope récentes ne sont pas compatibles avec toutes les sources extérieures.

Lecture d'un magnétoscope

Pour regarder les images provenant d'un magnétoscope, appuyez sur INPUT 2 du boîtier de télécommande ou sur INPUT de l'écran plasma de manière à selectionner ENTREE2.

Remarque

• Si l'image du magnétoscope n'est pas nette, changez le type du signal d'entrée en utilisant pour cela le menu (voir page 45).
• Ne connectez un apparéil qu'aux prises qui seront effectivement utilisées.
• Pour connaître les types de signaux possibles, reportez-vous au mode d'emploi du magnétoscope.

Connexion d'une console de jeu ou d'un caméscope

Utilisez la prise INPUT 4 pour connecter une console de jeu, un caméoscope ou un autre apparéil audiovisuel.

Affichage des images d'une console de jeu ou d'un caméoscope

Pour regarder les images provenant d'une console deiaux ou d'un camoscope, appuyez sur INPUT 4 du boitier de telecommande ou sur INPUT du téléviseur plasma de maniere a selectionner ENTRE4.

Remarque

• Les prises INPUT 4 sont testées, pour connaître la nature de la connexion, dans l'ordre 1) S-video, 2) Video.
• Ne connectez un apparéil qu'aux prises qui seront effectivement utilisées.

Connexion d'un amplificateur/recepteur audiovisuel

Vous pouvez profiter d'un son plus puissant en connectant un amplificateur ou un récepteur audiovisuel au téléviseur plasma.

Remarque

• Pour de plus amples détails, reportez-vous au mode d'emploi du matériel audio à connecter.
• Les signaux audio synchronisés avec les images couramment affichées sont toujours sortis par les prises AUDIO OUTPUT.
• En mode DTV aucun signal protégé contre la copie ne peut être sorti.

Utilisation de l'entrée HDMI

Les prises INPUT 3 assurent les connexions HDMI et peuvent receivevoir des signaux d'entrée audio et video numériques. Pour utiliser la prise HDMI, mettez cette prise en service et spécifie le type des signaux audio et video en provenance de l'appareil connecté. Pour de plus amples détails concernant les signaux, reportez-vous au mode d'emploi de l'appareil connecté.

Avant de démarrer le menu, appuyez sur INPUT 3 du boîtier de télécommande ou appuyez sur INPUT du téléviseur plasma pour sélectionner ENTRÉE3.

Tableau des signaux d'entrée

1920 x 1080i@50 Hz

720 x 1080i@50 Hz

1280 x 1080i@50 Hz

720(1440) x 576i@50 Hz

1920 x 1080i@59,94 Hz/60 Hz

720 x 480p@59,94 Hz/60 Hz

1280 x 720p@59,94 Hz/60 Hz

720(1440) x 480i@59,94 Hz/60 Hz

1920 x 1080p@24 Hz

Pour le son, la compatibilité du système est la suivante:

• PCM linéaire (STÉRÉO 2 canaux)
• Fréquence d'échantillonnage: 32 kHz, 44,1 kHz, 48 kHz)

Remarque

• Les signaux d'ordinateur ne sont pas compatibles avec la prise HDMI.
• Suivant l'appareil connecté, l'affichage d'une image peut prendre un peu de temps.

Connexion d'un apparéil HDMI

Activation de la prise HDMI

1 Appuyez sur HOME MENU.
2 Sélectionnez "Options" ( / puis ENTER).
3 Sélectionnez "Entrée HDMI" (↑/↓ puis ENTER).
4 Sélectionnez "Réglage" (↑/↓ puis ENTER).
5 Sélectionnez "Activer" (↑/↓ puis ENTER).

Élément	Description
Déactiver (défaut)	La prise HDMI n'est pas active.
Activer	La prise HDMI est active.

6 Appuyez sur HOME MENU pour quitter le menu.

Pour spécifier le type des signaux video numériques:

1 Repétez les opérations 1 à 3 de la partie "Activation de la prise HDMI".
2 Sélectionnéz "Védo" (↑/↓ puis ENTER).

3 Sélectionnez le type de signaux videoux numériques (↑/↓ puis ENTER).
- Si vous sélectionnez "Auto", l'appareil tente d'identifier les signaux video numériques lorsqu'ils sont reçus.

Élément	Description
Auto (défaut)	Le signal d'entrée video numérique est automatiquement identifié.
Couleur-1	Signaux des composantes video numériques (4:2:2) verrouillés
Couleur-2	Signaux des composantes video numériques (4:4:4) verrouillés
Couleur-3	Signaux RVB numériques verrouillés

4 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Si vous sélectionnez une valeur autre que "Auto", effectuez le réglage de manière que les couleurs soient naturelles.
• Si aucune image n'apparait,CHOISSEZ un autre type de signal videoo numérique.
• Pour de plus amples détails concernant les types de signal video numérique, reportez-vous au mode d'emploi de l'appareil connecté.

Pour spécifier le type des signaux audio:

1 Répétez les opérations 1 à 3 de la partie "Activation de la prise HDMI".
2 Sélectionnez "Audio" (↑/↓ puis ENTER).
3 Sélectionnez le type de signaux audio (↑/↓ puis ENTER).

• Si vous sélectionnéz "Auto", l'appareil tente d'identifier les signaux audio lorsqu'ils sont reçus.

Élément	Description
Auto (défaut)	Identifie automatiquement les signaux d'entrée.
Numérique	Les signaux audionumériques sont acceptés.
Analogue	Les signaux audio analogiques sont acceptés.

4 Appuyez sur HOME MENU pour quitter le menu.

Remarque

• Si aucun son n'est produit, Sélectionner un autre type pour les signaux audio.
• Pour de plus amples détails concernant les types de signal audio, reportez-vous au mode d'emploi de l'appareil connecté.
• Selon l'appareil à connecter, vous devrez aussi connecter des cables audio analogue.

Utilisation de li/o link.A

Le télévisueur plasma comporte trois fonctions typiques i/o link.A facilitant les connexions entre le télévisueur plasma et d'autres appareils audiovisuels.

Lecture commande par touche unique

Le téléviseur plasma étant en veille, il se met automatiquement en service et fournit les images de la source audiovisuelle (par exemple, magnétoscope, lecteur de DVD).

WYSIWYR (What You See Is What You Record) (Vous enregistrez ce que vous voyagez)

Lorsque la télécommande du magnétoscope connecté est dotée de la touche WYSIWYR, vous pouvez commencer automatiquement à enregistrer en appuyant sur la touche WYSIWYR.

Chargement des préroglages

Les informations relatives aux chaînes préréglées sont automatiquement transférées du téléviseur plasma à l'appareil audiovisuel (par exemple, le magnétoscope) connecté à la prise INPUT 2 ou 3.

Selection de la prise péritel pour l'utilisation avec i/o link.A.

Les entrées 2 et 3 du téléviseur plasma peuvent être utilisées avec i/o link.A. Sélectionné cette que vous souhaitez utiliser.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionner "i/o link.A" (↑/↓ puis ENTER).
4 Sélectionnez un réglage (↑/↓ puis ENTER).

Élément	Description
ENTRÈE 2 (défaut)	INPUT 2 est disponible pour i/o link.A.
ENTRÈE 3	INPUT 3 est disponible pour i/o link.A.

Remarque

• Les fonctions i/o link.A ne sont disponibles que si l'appareil audiovisuel est connecté à la prise INPUT 2 ou 3 du téléviseur plasma au moyen d'un cable péritel à 21 broches, toutes câblées.
• Pour de plus amples détails, reportez-vous au mode de chaque apparéil.
• Si un cable péritel est connecté à la prise INPUT 3 avec i/o link.A activée, les signaux d'entrée (autres que les composantes) sont automatiquement identifiés et affichés. Si i/o link.A a été désactivée, Video est toujours sélectionné pour les signaux autres que RVB car le système ne sait pas distinguisher les signaux RVB, Y/C (S-video) et CVBS (video); ainsi, la réception de signaux Y/C (S-video) donne une image monochrome.

Utilisation de la fonction de sortie péritel

Cette fonction vous permet d'enregistrer des émissions de télévision numérique avec un magnétoscope ou autre apparéil d'enregistrement connecté tout en regardant une autre sur le téléviseur plasma. Avec cette fonction, vous pouvez aussi utiliser facilement la lecture en différé quand ungraveur de DVD/HDD (DVR) est connecté.

Le diagramme ci-dessous montre un exemple de connexion du téléviseur plasma avec un Pioneer DVR-540H.

En plus des connexions ci-dessus, vous doivent effectuer les opérations suivantes:

Reportez-vous à la partie "Commutation de la sortie péritel" et seLECTIONnez "Fixe pour DTV" pour "Sortie SCART" dans le menu Installation.

Sur legraveur de DVD/HDD,selectionnez la source d'entree video/ audio qui correspond à la prise d'entree externe à laquelle le téléviseur plasma a ete connecte. Pour ce faire, reportez-vous au mode d'emploi fourni avec legraveur.

Sur le télévisuer plasma, Sélectionnez la source d'entrée en fonction de la prise à laquelle la sortie dugraveur de DVD/HDD a été connectée; pour l'exemple de connexion ci-dessus, Sélectionnez ENTREE2.

Une fois que les connexions et réglages ci-dessus sont faits, vous pouvez utiliser la lecture en différé avec legraveur de DVD/HDD.

Remarque

• Certainsgraveurs deDVD/HDDneperméttenpas lalecture en différé.Reportez-vousau mode d'emploi fourni avecvoitrgraveur.
• Pour les détails concernant le procédures de connexion et de réglage, reportez-vous au mode d'emploi fourni avec votre enregistrateur.

Commutation de la sortie péritel

Les signaux video et audio sortis par les sources ENTREE2 et ENTREE3 sont les mêmes que ceux utilisés pour l'affichage d'image courant. Vous pouvez toute fois changer le réglage de manière que des signaux de télévision numérique soient toujours sortis quel que soit l'affichage d'image courant.

1 Appuyez sur HOME MENU.
2 Sélectionnez "Installation" (↑/↓ puis ENTER).
3 Sélectionnez "Sortie SCART" (↑/↓ puis ENTER).
4 Sélectionnez un paramètre souhaité (↑/↓ puis ENTER).

Élement

Description

Auto (défaut)

Sort les signaux audio et video de la source d'entrée sélectionnée.

Fixepour DTV

Sort toujours des signaux de télévision numérique.

5 Appuyez sur HOME MENU pour quitter le menu.

Remarque

Les opérations ci-dessous ont priorité sur le réglage décrit ci-dessus:

• Prééglage d'une émission de télévision numérique pour enregistrement
• Exécution de WYSIWYR (voir WYSIWYR (What You See Is What You Record) (Vouen registrez ce que vous voyagez) à la page 52)

Chapitre 13

Utilisation des télétextes

Utilisation des fonctions télétexte

Qu'est-ce que le télétexte ?

Le télétexte consiste à diffuser des pages d'information et de divertissement qui peuvent être affichées sur les téléviseurs spécialement concus pour cela. Notre téléviseur plasma peut recevoir les signaux télétexte diffusés par les réseaux de télévision et en créé des images graphiques qui sont affichées sur l'écran. Les informations, la météo, le sport, la bourse et la presentation des émissions à voir, sont parmi les nombreux services offerts.

Important

• L'affichage de pages télétexte pendant une longue période, ou pendant de courtes périodes chaque jour, peut donner lieu à une rémanence d'image.

Utilisation de base du télétexte

Mise en service, ou hors service, du télétexte

1 Sélectionnez une chaine de télévision ou une source extérieure fournissant une émission télétexte.
2 Appuyez sur pour afficher la page de telétexte (plein écran).

3 Appuyez une nouvelle fois sur @ pour afficher la page de télétexte sur la droite de l'écran, et l'image de l'émission sur la gauche.

• Chaque fois que vous appuyez sur l'affichage à l'écran change comme illustré sur la gauche.
• Si vousCHOISSEZ une émission ne diffusant pas de télétexte, le message "Ne peut pas afficher le télétexte." apparait sur I'ecran.

Sélection etemploi de pages de télétexte

Utilisez les touches suivantes du boîtier de télécommande pour sélectionner et employerer les pages de télétexte.

Couleur (ROUGE, VERT, JAUNE, BLEU):

Vou puez sélectionner un groupe ou un ensemble de pages affiché entre crochets de couleur à la partie inférieure de l'écran en appuyant sur la couleur (ROUGE/VERT/JAUNE/BLEU) correspondante du boîtier de télécommande.

0 à 9:

Sélectionnez directement toute page comprende entre 100 et 899 au moyen des touches 0 à 9.

Utilisez ces touches pour selectionner la page suivante, ou la page precedente.

E:

Chaque pression sur la touche ②, provoque l'adoption d'une autre image télétexte, comme ci-dessous.

图：

Pour afficher une information masquée, telle que la réponse à une question d'un jeu, appuyez sur ②7.

Appuyez une nouvelle fois sur pour masquer l'information.

图：

Pour arrêté la mise à jour des pages de télétexte, appuyez sur 3.

Appuyez une nouvelle fois sur é pour supprimer le maintien.

图1

Cette touche affiche une page d'index pour le format CEEFAX/FLOF.

Cette touche affiche une page d'éléments généraux pour TOP.

Remarque

• Avant d'afficher une page de télétexte, rétablissez l'affichage d'une seule page sur l'écran.

Affichage d'une page secondaire

Voussouspouceafficherlespageseconduairesaufuretamesuredeurtransmission.

1 Appuyez sur [ pour afficher le télétexte.

• Si vous ouvrez une page de laquelle découlement des pages secondaires, ces dernières sont automatiquement affichées dans l'ordre.

2 Pour abandonner le changement automatique des pages secondaires, utilisez / .

• Vous pouvez alors changer manuellement les pages secondaires au moyen des touches / .

Remarque

• Une pression sur 国 / 国 provoque le changement de page et la disparition de l'écran de page secondaire.
• Une pression sur é arrêté le changement automatique des pages secondaires et donne l'exécution de la fonction associée à la touche.

Affichage des éléments TOP

Au cours de la réception télétexte TOP, vous pouvez afficher les éléments généraux de TOP.

1 Appuyez sur [p] pour afficher le têlétexte.
2 Au cours de la réception de télétexte TOP, appuyez sur éI pour afficher les éléments généraux de TOP.

3 Utilizez / et / pour sélectionner l'ensemble ou le groupe de pages puis appuyez sur ENTER.

Affichage de pages de sous-titres

Vou puevez afficher plusieurs sous-titres à mesure qu'ils sont transmis.

1 Appuyez sur pour afficher les sous-titres.

Les sous-titres sont mis à jour par les informations envoyées de la station de télévision.

2 Appuyez sur à nouveau pour acceder à l'écran de sous-titres suivant.

Chapitre 14

Informations supplémentaires

Guide de dépannage

Anomalie	Action corrective possible
• Absence d'alimentation. • Le système ne peut pasetre mis sous tension.	• Le cordon d'alimentation n'est-il pas débranché? (Voir page 19.) • Le système est-il sous tension? (Voir page 21.) Appuyez sur les touches 0 à 9 du boîtier de télécommande pour contrôler le fonctionnement. (Voir page 21.) • Si le témoin du système est allumé (couleur rouge), utilisez les touches 0 à 9.
• Le boîtier de télécommande ne fonctionne pas.	• Actionnez le boîtier de télécommande en le dirigeant vers le capteur de télécommande du téléviseur plasma. (Voir page 20.) • Les polarités (+, -) des piles ne sont-elles pas inversées? (Voir page 19.) • Les piles ne sont-elles pas usées? Remplacez-les par des piles neuves. (Voir page 19.) • Le boîtier de télécommande n'est-il pas exposé à un éclairage puissant ou fluorescent? • Le capteur de télécommande n'est-il pas exposé à un éclairage fluorescent?
• Le système ne fonctionne pas.	• Des phénomènes extérieurs tels qu'éclairs, électricité statique, etc., peuvent provoquer une anomalie de fonctionnement. Dans ce cas, mettez le téléviseur plasma hors tension puis sous tension, directement ou bien en débranchant le cordon d'alimentation puis en le rebranchant, 1 ou 2 minutes plus tard.
• Absence d'image et de son.	• Assurez-vous que la source sélectionnée n'est pas, par hasard, une source videoa alors que vous désirez regarder une émission de télévision. (Voir page 21.) • Assurez-vous que vous n'avez pas choisi une chaîne interdite aux enfants. (Voir page 26.) • Tapez le mot de passée qui permet de supprimer temporariumlément l'interdiction. (Voir page 47.) • Contrôlez la connexion de l'antenne. (Voir page 18.) • Contrôlez la connexion des autres apparêils. (Voir pages 49 à 53.)
• Absence d'image.	• Les connexions aux autres apparêils sont-elles correctes? (Voir pages 49 à 53.) • La sélection d'entrée est-elle correcte? (Voir page 45.)
• Le son est sorti mais aucune image n'est affichée.	• Assurez-vous de ne pas avoir validé l'options "Arrêt Image" afin d'économiser l'énergie. Lorsque cette option est sélectionnée, l'écran est déactivé: seuil le son est sorti. Pour rétablier l'affichage de l'écran, appuyez sur toute touche autre que ∅+ / ∅- ou ☑. (Voir page 33.)
• Des images sont affichées mais il n'y a pas de son.	• Assurez-vous que le volume n'est pas réglié au minimum. (Voir page 22.) • Vérifie qu aucun casque d'écoute n'est connecté. • Vérifie que le son n'est pas coupé. (Voir page 23.) • Si la source est ENTRÉE 4, assurez-vous que la prise audio est également connectée. (Voir page 51.)
• Les sons ne sont soit que d'une seule enceinte.	• La balance est-elle correctement réglié? (Voir page 32.)
• L'image est tronquée.	• La position de l'image est-elle correcte? (Voir page 45.) • Le format d'image choisi est-il correct? (Voir page 46.)
• Couleurs suprénantes, couleurs délavées, couleurs sombres ou mal alignées.	• Réglez le ton de l'image. (Voir pages 28 à 31.) • La piece n'est-elle pas trop éclairée? L'image peut paraître nombre dans une piece trop éclairée. • Vérifie le choix du système couleur. (Voir pages 25 à 26, 45.)
• Image rémanente	• Àprous l'affichage d'une image fixe ou d'une image très lumineuse pendant un certain temps, si l'affichage passà une scène plus souvent, l'image précédente peut apparaître comme une image rémanente. • Ce problème peut être résolu en affichtant une image mobile et reliativement lumineuse pendant plusieurs minutes. Toutefois, l'affichage d'une image fixe pendant excessivement longtemps peut donner lieu à une détérioration permanente de l'écran.
• En mode 4:3, la luminosité et le ton des couleurs sont différentes sur les deux côtés par rapport au centre.	• Si des images en mode 4:3 ou des images étiérées sont affichées pendant longues périodes, ou pendant des périodes plus courtes sur plusieurs jours, une image rémanente peut apparaître du fait du brûlage. Ceci est une caractéristique des écrans plasma. • Nous vous recommandons d'afficher les images sur la totalité de l'écran autant que possible. (Voir page 46.) • Lors de l'affichage d'images en mode 4:3, nous vous recommandons de sélectionner "Auto" pour le réglage des caches latéraux. La luminosité des caches latéraux gris est régliée en fonction de celle de l'image principale. (Voir page 47.)
• L'alimentation se Coupe brusquement.	• La température interne du système a augmenté. Retirez les objets qui obtruient les évén, ou nettoyez ceux-ci. (Voir page 15.) • Vérifie le réglage de la commande d'alimentation. (Voir page 33.) • Vérifie le réglage de la minuterie d'extinction. (Voir page 47.)
• Sons/bruits du panneau	• Lessons produits par le panneau, comme par exemple, le bruit du moteur du ventilateur, le renflement du circuit électrique/bourdonnement du panneau en verre sont dessons normaux d'un écran matriciel à revêtement cathodoluminescent. • Quand vous changez le mode Économie d'énergie, il se peut que vous remarquée un changement de son de l'écran. C'est normal.
• Le témoin POWER ON ou le témoin STANDBY clignote rapidement.	• Il se peut que les circuits de protection interne soient actifs. Coupe l'alimentation en appuyant sur POWER du téléviseur plasma, puis remettez sous tension au bout d'une minute ou plus. Si ceci ne permet pas de résoudre le problème, contactez un centre de service Pioneer. La liste des centres de service de chaque pays se trouve sur la carte de garantie. En outre, vous pouvez vous reporter au site Web de Pioneer (voir la couverture) pour obtenir de plus amples informations.

Si les codes d'erreur ci-dessous apparaissent à l'écran, effectuez les vérifications correspondantes indiquées dans le tableau.

Code	Message	Vérification
SD04 et SD11	S'éteint. Température interne trop élevé. Vérifier la température autour du téléviseur plasma.	Assurez-vous que la température ambiente du téléviseur plasma n'est pas trop élevé.
SD05	Le circuit de protection interne coupe l'alimentation.	Contacter un centre de service Pioneer. La liste des centres de service de chaque pays se trouve sur la carte de garantie. En outre, vous pouvez vous reporter au site Web de Pioneer (voir la couverture) pour obtenir de plus amples informations.

Brochage de la prise péritel

Divers appeareils audio et video peuvent être connectés grâce aux prises péritel.

Prise péritel (INPUT 1)
1	Sortie audio droite	2	Entrée audio droite	3 Sortie audio gauche
4	Terre commune pour l'audio	5	Terre pour Bleu	6 Entrée audio gauche
7	Entré Bleu	8	Commande audio-video	9 Terre pour Vert
10	Non utilisé	11	Entrée Vert	12 Non utilisé
13	Terre pour Rouge	14	Terre pour commande Rouge/Vert/Bleu	15 Entrée Rouge
16	Commande Rouge/Vert/Bleu	17	Terre pour la sortie video	18 Terre pour l'entrée video
19	Sortie video	20	Entrée video	21 Blindage de la prise

Prise péritel (INPUT 2)
1	Sortie audio droite	2	Entrée audio droite	3 Sortie audio gauche
4	Terre commune pour l'audio	5	Terre	6 Entrée audio gauche
7	Non utilisé	8	Commande audio-video	9 Terre
10	Commande de liaison AV	11	Non utilisé	12 Non utilisé
13	Terre	14	Terre	15 Entrée chrominance pour S-Video
16	Non utilisé	17	Terre pour la sortie video	18 Terre pour l'entrée video/entrée S-Video
19	Sortie video	20	Entrée video/entrée S-Video	21 Blindage de la prise

Prise péritel (INPUT 3)
1	Sortie audio droite	2	Entrée audio droite	3 Sortie audio gauche
4	Terre commune pour l'audio	5	Terre pour Bleu	6 Entrée audio gauche
7	Entré Bleu	8	Commande audio-video	9 Terre pour Vert
10	Commande de liaison AV	11	Entrée Vert	12 Non utilisé
13	Terre pour Rouge	14	Terre pour commande Rouge/Vert/Bleu	15 Entrée chrominance pour S-Viséo
16	Commande Rouge/Vert/Bleu	17	Terre pour la sortie video	18 Terre pour l'entrée video/entrée S-Viséo
19	Sortie vidéo	20	Entrée vidéo/entrée S-Viséo	21 Blindage de la prise

Bornage du connecteur mini D-sub à 15 broches

N° de broche	Bornage	N° de broche	Bornage
1	R	9	+5 V
2	V	10	GND (Masse)
3	B	11	Non connectée
4	Non connectée	12	SDA
5	Non connectée	13	HD
6	GND (Masse)	14	VD
7	GND (Masse)	15	SCL
8	GND (Masse)

\section*{Caracteristiques techniques}

Élément		42"Téléviseur plasma, Modèle: PDP-4270XD
Nombre de pixels		1024 x 768 pixels
Amplificateur audio		13 W + 13 W (1 kHz, 10 %, 8 Ω)
Haut-parleurs		Graves: Type à côte 4,8 x 13 cm Aigus: Type à demi-dôme 2,5 cm
Systèmes d'ambiance		SRS/FOCUS/TruBass
Alimentation électrique		220 V à 240 V CA, 50 Hz/60 Hz, 291 W (0,7 W en veille)
Dimensions		1040 mm (L) x 679 mm (H) x 115 mm (P)
Poids		32,1 kg
Système couleur	Analogue	PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
	Numérique	PAL/SECAM
Fonction télévision (Analogique)	Systèmes de réception	B/G, D/K, I, L/L'
	Tuner	VHF/UHF
		Télévision par cable
	Préroglage automatique des chaînes	99 chaînes, préroglage automatique, repérage automatique, classement automatique
	STÉRÉO	NICAM/A2
Fonction télévision (Numérique)	Systèmes de réception	DVB-T (2 K / 8 K COFDM)
	Tuner	VHF/UHF
	Préroglage automatique des chaînes	999 chaînes, préroglage automatique, repérage automatique, classement automatique
	STÉRÉO	MPEG couche I/II, Dolby Digital
Prises	Arrière	INPUT 1
		INPUT 2
		INPUT 3
		Antenne
		75 Ω, type DIN, entrée VHF/UHF (Analogue)
		75 Ω, type DIN, entrée VHF/UHF (Numérique)
		75 Ω, type DIN, sortie VHF/UHF (Numérique)
	Côté	INPUT 4
Prise AUDIO OUTPUT		Sortie AUDIO (Fixe)
Prise PHONES OUTPUT		16 Ω à 32 Ω recommandés
Prise DIGITAL OUT		Sortie audio numérique (Optique)
INTERFACE COMMUNE		Module CA

*1commutable à partir du menu
^2 Conforme à HDM1.1 et HDCP1.1. HDMI (High Definition Multimedia Interface) est une interface numérique qui gère la vente et le son sur un seul cable. HDCP (Highbandwith Digital Content Protection) est une technologie utilisée pour protéger les contenus numériques sujets à copyright qui utilise l'interface visuelle numérique (DVI).

Les caractéristiques et la presentation peuvent être modifiées sans avis préalable.

Marques de commerce

FOCUS, WOW, SRS et le symbole (O)® sont des marques déposées de SRS Labs, Inc.
- Les technologies FOCUS et SRS sont incorporees sous licence de SRS Labs, Inc.
- Cet apparéil est doté des polices FontAvenue® sous licence de NEC Corporation. FontAvenue est une marque déposée de NEC Corporation.
- HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de fabrique ou des marques déposées de HDMI licensing LLC.
- Fabriqué sous licence de Dolby Laboratories. Le terme "Dolby" et le sigle double D sont des marques commerciales de Dolby Laboratories.
- Les noms de société ou d'organisme sont des marques de commerce ou des marques déposées de leur société ou organismé respectif.
