BEDIENUNGSANLEITUNG Core Gold GC 650 SEASONIC

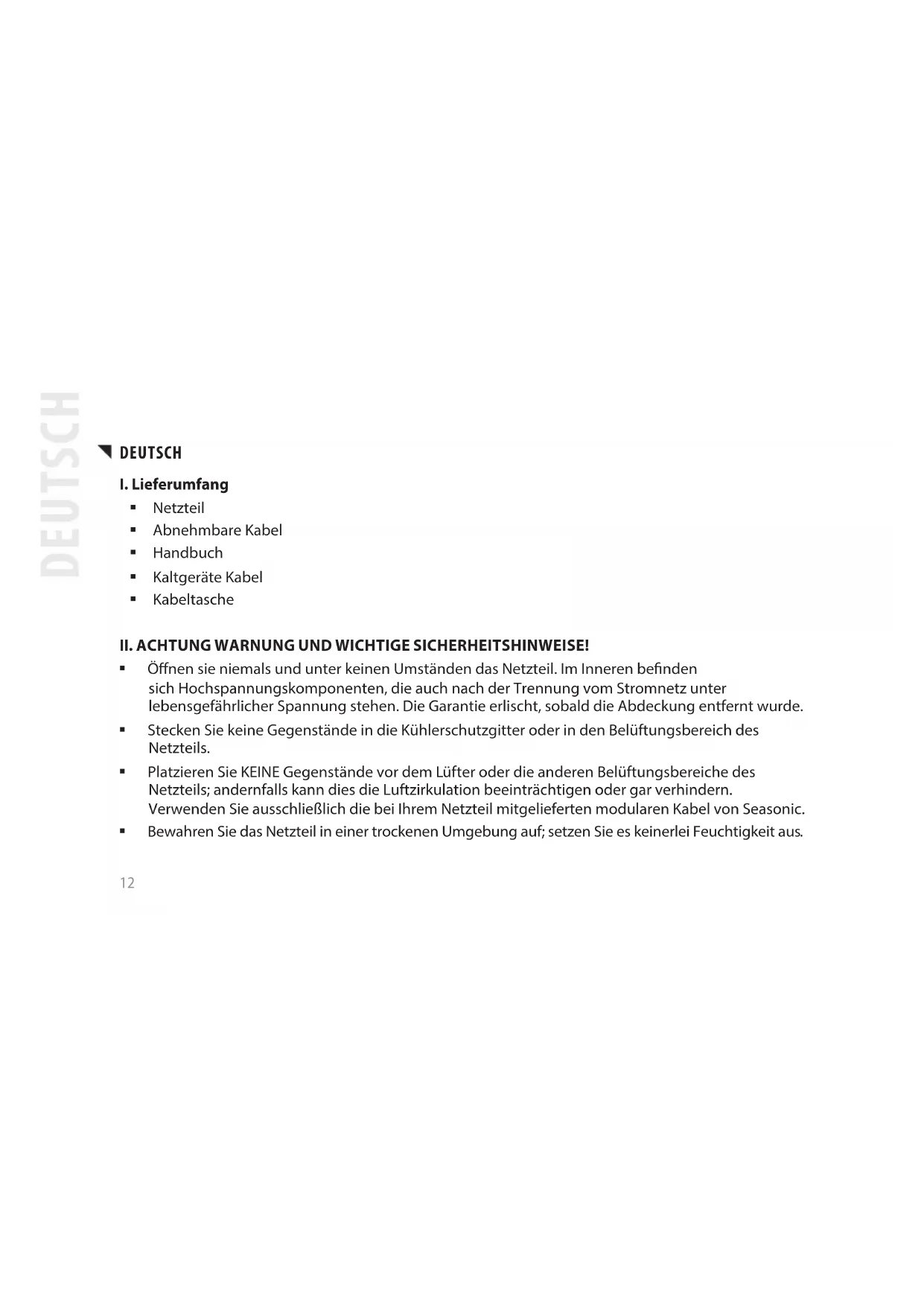

Netzteil
Abnehmbare Kabel
Handbuch
Kaltgeräte Kabel
Kabeltasche

II. ACHTUNG WARNING UND WICHTIGE SICHERHEITSHINWEISE!

• Öffnen sie niemals und unter keinen Umständen das Netzteil. Im Inneren befinden sich Hochspannungskomponenten, die auch nach der Trennung vom Stromnetz unter lebensgefährlicher Spannung stehen. Die Garantie erlischt, sobald die Abdeckung entfernt wurde.
• Stecken Sie keine Gegenstände in die Kühlerschutzgitter oder in den Belüftungsbereich des Netzteils.
• Platzieren Sie KEINE Gegenstände vor dem Lüfter oder die anderen Belüftungsbereiche des Netzteils; andernfalls kann dies die Luftzirkulation beeinträchtigen oder gar verhindern. Verwenden Sie ausschließlich die bei ihrem Netzteil mitgelieferten modularen Kabel von Seasonic.
  Bewahren Sie das Netzteil in einer trockenen Umgebung auf; setzen Sie es keinerlei Feuchtigkeit aus.

Das Netzteil dient dem Einbau in einem Computersystem; es ist nicht zur Nutzung im Freien oder als externes Netzteil geeignet.

III. AUSBAU DES ALTERN NETZTEILS

1.itte lessen Sie zuerst Kapitel II Achtung Warnung und wichtige Sicherheitshinweise weiteren.
2. Überprüfen Sie, dass das System korrekt heruntergebnis ist, schalten Sie den AC-Ein-/Ausschalter des Netzteils auf die „O“-Position (aus). Trennen Sie nun ihren PC von sãmtlichen AC-Netzquellen und entfernen sie das Kaltgerätekabel vom Netzteil.
3. Öffnen Sie das PC-Gehäuse und befolgen Sie gegebenenfalls dazu die Anweisungen der Bedienungsanleitung Ihr's PC oder Gehäuse Herstellers.
4. Trennen Sie vorsichtig alle DC-Kabelanschlüsse des Netzteils vom Mainboard undziehen Sie samtliche Peripherieanschlüsse.
5. Losen Sie die Schrauben, die das Netzteil von hinten an der Rückseite des PC-Gehäuses halten.
6. Entfernen Sie das Netzteil vorsichtig aus dem PC-System.

IV. INSTALLATION DES NETZTEILS

1. Platzieren Sie das Seasonic-Netzteil an dem damit vorgesehenen Platz des Gehäuses; befestigen Sie das Netzteil mit vier im Zubehörbeutel enthaltenen Schrauben an der Rückseite des Gehäuses. Drehen Sie die Schrauben nicht zu fest.

a. Für Netzteile mit einem eingebauten Lüfter, die Seite des Netzteils mit dem Lüftergitter sollen in Richtung Mainboard zeigen. (Abhängig vom Gehäusetyp kann das bedeuten das dieser dann nach oben oder nach unterzeigt.)
b. Bei lufterlosen Netzteilen empfehl't Seasonic das Netzteil so einzubauen das die Luftungsabdeckung nach oben zeigt. Es gibt jedoch zusätzliche Montage-Schraubenbohrungen an der Rückseite der Stromversorgung, vorgesehen um falls erforderlich auch eine umgekehrte Montage zu erfolglichen.

a. Schlieben Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie safer, dass der Stecker fest sitzt.
b. Verbinden Sie das Netzteilende des 20-/24-poligen Kabels mit dem entsprechenden Anschluss am Netzteil.
c. Verbinden Sie das Mainboard Ende des 24/20-Pin Kabels mit dem Mainboard. Je nach Mainboard, müssen Sie Denn teilbaren 24/20-Pin-Anschluss entsprechend anpassen.
d. Schlieben Sie gegebenenfalls den 4-poligen +12 V-Stecker und/oder den +12 V-EPS-Stecker an.

e. Falls Ihr System Dual-EPS-Anschlusses (+ 12 V) besteht, verbinden Sieitte das 12-polige Ende des zweiten 8-poligen CPU-Anschlusses mit dem entsprachenden 12-poligen Anschluss des Netzteils an. Verbinden Sie dann das Mainboard-Ende des 8-poligen Anschlusses mit dem Mainboard.

1. Anschluss von Peripheriekomponenten:

a. Verbinden Sie das Netzteilende des Peripherieanschlusskabels mit der entsprechenden Buchse des Netzteils.
b. Schließen Sie den Anschluss NICHT mit Gewalt an; die Anschlüsse sind codiert, können also nur in einer Richtung eingesteckt werden. Stellen Sie gegebenenfalls sicher, dass die Steckerverriegelung fest sitzt.
c. Überprüfen Sie das die Anschlüsse fest und sicher sitzen.

1. Verschreiben Sie das Computerergehause wieder vollständig und befolgen sie die Gehäuse Hersteller Anleitung.
2. Schlieben Sie das im Karton mitgelieferte AC-Netzkabel an; schalten Sie den AC-Ein-/Ausschalter an der Rückseite des Netzteils auf die „I“-Position (ein).
3. Nun können Sie Ihr Computer starten. Powered by Seasonic.

V. Problemlösung

Falls das Netzteil nicht richtig Funktioniert, prufen Sieitte die nachstehende Checkliste.

1. Prufen Sie, ob das AC-Netzkabel korrekt an einer AC-Steckdose und dem Netzteil angeschlossen ist.
2. Prufen Sie, ob die AC-Steckdose eingeschaltet ist bzw. Strom liefert.
3. Prufen Sie, ob der AC-Ein-/Ausschalter auf der Rückseite des Netzteils in der „I"Position (ein) ist.
4. Prüfen und sichern Sie sümmtliche Mainboard- und Peripheriegeräteanschluss.
5. Der AC-Ein-/Ausschalter an der Rückseite des Netzteils kann mehrmals mit einer Pause von jeweils 0.5 Sekunden zwischen „I" und „O" umgeschaltet werden; dadurch stellen Sie sicher, dass das Netzteil neu gestartet wird.
6. Falls Weiterhin Probleme auftreten und das Netzteil nicht richtig Funktioniert, erhalten Sie unter www.seasonic.com weitere technische Anweisungen und Hilfen.

Hinweise

Das Netzteil basiert auf einer „Pull“-Technologie, bei der nur der Strom geliefert wird, der durch das Mainboard und die Komponenten bezogen wird.
- Bei einer Fehlfunktion des Mainboards schaltet sich das Netzteil nicht ein.
- Bei einer Fehlfunktion der Peripheriekomponenten liefert das Netzteil der betreffenden Komponenten keinen Strom.

Das Netzteil entspricht den neuesten Anforderungen ErP 2013. Für eine korrekte Systemfungtionactualisieren Sieitte ihre Mainboard-BIOSauf die neuste Version und Konfiguration desBIOS gemaeB ErP 2013 Anforderungen -aktivieren alle Energiesparfunktionen fur Standby-und Normalbetrieb,und deaktivieren Sie die Audio-always-on Funktion.itte konsultieren Sie ihrenMotherboard-Hersteller fur weitere Unterstutzung.

VI. Garantie

Die Seasonic Herstellergarantie erstreckt sich auf Material- und Verarbeitungsfehler aller Netzteile vom Zeitpunkt des Rechnungsdatums. Wahrend der Garantiedauer besteht sich Sea Sonic das Recht vor, zwischen der Reparatur und dem Ersatz durch Geräte identischer oder vergleichbarer Leistung zu entscheiden; vorausgesetzt:

Das Produkt wurde an die Verkaufsstelle zurückgebracht, das Porto im Voraus bezahlt.
Das Produkt wurde nicht hinsichtlich seines eigentlichen Zwecks missbraucht.
Das Produkt wurde nicht infolge von Ereignissen higherer Gewalt (z. B. Blitzschlag, Überschwemmung oder Brand) beschädigt.
Die Produkttabdeckung wurde niemals entfernt, der Garantieaufkleber ist unbeschädigt.

Weitere Einzelheiten entnehmer Sieitte unserer Website: www.seasonic.com/rma

Hinweise

Die Garantiebedingungen konnen je nach Region variieren.

VII. Haftungsausschluss

Wir haben alle Mühen im Hinblick auf die Genauigkeit dieser Informationen unternommen. Sea Sonic haftet nicht – weder explizit noch implizit – für jegliche Schäden an ihren Komponenten, die infolge von Fehlern oder Auslassungen bei den Schritten zur Entfernung oder Installation des Netzteils oder aufgrund von Fehlern oder Defekten am Produkt entstanden sind.

Sea Sonic haftet nicht – weder explizit noch implizit – für die Nutzung desses Produkttes und Schäden, die aufgrund der Nutzung desses Produkttes bei anderen Geräten in einem Computer infolge eines Produktfehlers entwickelten sind.

Weitere Einzelheiten entnehmer Sieitte unserer Website: www.seasonic.com.
