ПОСІБНИК КОРИСТУВАЧА Core Gold GC 650 SEASONIC

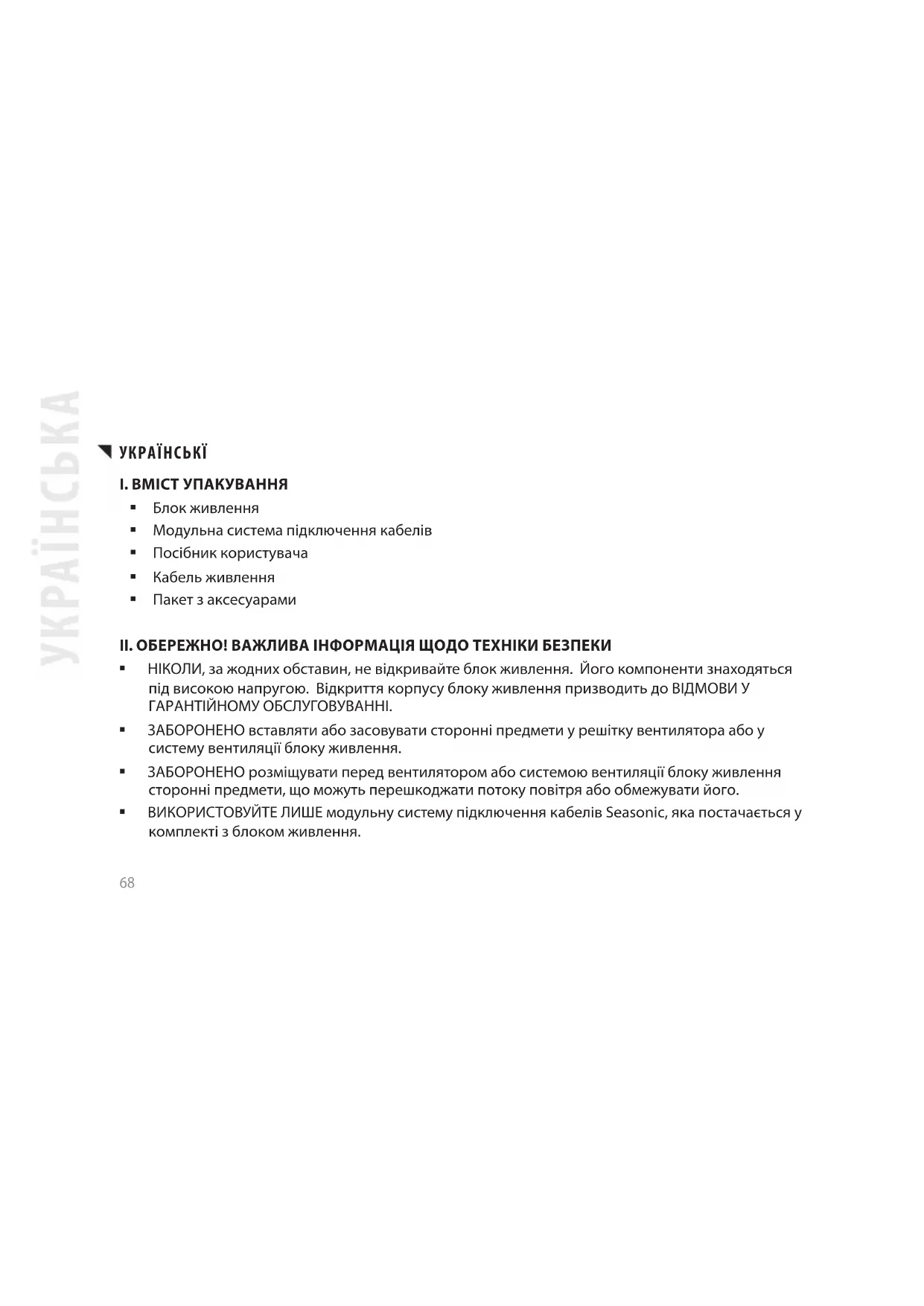

I. contenu de l'emballage

• Bloc d'alimentation
• Set de câbles modulaires
• Manuel de l'utilisateur Cable secteur Sachet d'accessoires

II. Attention! NOTES importantes relatives à la sécurité!

N'ouvre JAMAIS, en aucun cas, le bloc d'alimentation. Hautes tensions à l'intérieur. La GARANTIE EST ANNULÉE lorsque le capot est enlevé. NE PAS introduire d'objets dans la grille du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation. NE PAS placer d'objet, en face du ventilateur ni dans la zone de ventilation (structure en nid d'abeille) du bloc d'alimentation, qui puisse entraver ou restreindre la circulation d'air. Utilisez SEULEMENT les câbles modulaires Seasonic fournis avec le bloc d'alimentation. - Conservez le bloc d'alimentation dans un environnement sec, à l'abri de l'humidité.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas destiné à une utilisation externe ou à l'extérieur.

III. Déinstallation de voiture BLOC d'alimentation

1. Avant tout, merci de bien pouvoir lire le chapitre II : Attention ! Notes importantes relatives à la sécurité
2. Veillez à ce que votre ordinateur soit bien éteint. Mettez l'interrupteur du bloc d'alimentation sur « O » (Éteint) et retirez le câble d'alimentation de la prise électrique.
3. Ouvrez le boîtier de votre ordinateur (veuillez-vous référer au manuel du constructeur).
4. Déconnectez avec précaution tous les connecteurs du bloc d'alimentation de la carte mère et de tous les périphériques.
5. Dévissez les vis, notamment le bloc d'alimentation au boîtier PC.
6. Enlevez délicatement le bloc d'alimentation du boîtier PC.

Installation du BLOC d'alimentation

1. Installer le bloc d'alimentation Seasonic à l'emplacement prévu dans le boîtier et utilisez les quatre vis fournis afin de maintenir le bloc au boîtier PC. Ne serrez pas trop fort les vis.

a. Pour les blocs d'alimentation avec ventilateur intégré, le ventilateur doit faire face à la carte mère. (Selon le type de boîtier, le ventilateur du bloc d'alimentation pourrait être mis face à la carte mère ou face au boîtier, si ce dernier possède une aération prévue). b. Pour les blocs d'alimentation Fanless, Sea Sonic commande de monter le bloc dans le boîtier PC avec la partie supérieure, fait d'une structure en nid d'abeille, sur le dessus. Toutefois, il y a des trous de fixation supplémentaires sur le bloc d'alimentation afin de permettre un montage inversé si nécessaire.

1. Branchement sur la carte-mère:

a. NE PAS forcer les connecteurs lors du branchement. Les connecteurs ont un détrompeur afin d’être branché que dans un seul sens. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisés. b. Branchez l’extrémité du connecteur 20/24 broches au bon endroit sur le bloc d'alimentation. c. Branchez l'autre extrémité du connecteur 20/24 broches à la carte-mère. Selon la carte-mère, vous aurez besoin au besoin, de brancher ou de ne pas brancher la partie additionnelle de 4 broches du câble à votre carte-mère. d. Branchez le connecteur +12V de 4 broches et le connecteur EPS +12V si besoin.

e. Si votre ordinateur requiert un double connecteur EPS +12V, veuillez brancher le connecteur 8 broches du second câble EPS au bon connecteur de l'alimentation. Par la suite, branchez le connecteur 8 broches à votre carte-mère.

1. Branchement des périphériques:

a. Branchez l'un des câbles pour périphérique au bloc d'alimentation et l'autre extrémité à vos composants. b. NE PAS FORCER sur le connecteur lors du branchement. Les connecteurs ont un détrompeur afin d'être branché que dans un seul sens. c. Veillez à bien vérifier que les connecteurs sont bien branchés dans leurs emplacements et sécurisés.

1. Fermez le boîtier de votre ordinateur selon les instructions fournies par le constructeur.
2. Branchez le cordon d'alimentation secteur fourni avec votre alimentation et appuyez sur l'interrupteur marche/arrêt afin de le mettre sur la position « I » (marche).
3. Vous êtes paré pour démarrer votre ordinateur dorénavant équipé d'un bloc Seasonic.

V. dépannage

Si votre installation est correcte et que votre alimentation ne fonctionne toujours pas correctement, merci de bien pouvoir regarder les points suivants.

1. Vérifiez de nouveau que votre cordon d'alimentation secteur soit correctement branché sur votre prise et à l'alimentation.
2. Vérifiez de nouveau que la prise électrique soit correctement alimentée.
3. Vérifiez de nouveau que l'interrupteur situé à l'arrière de l'alimentation électrique soit sur la position "I" (allumé).
4. Vérifiez de nouveau tous les branchements sur la carte-mère et sur vos périphériques.
5. L'interrupteur marche/arrêt à l'arrière du bloc d'alimentation peut être basculé entre "I" et "O" plusieurs fois, avec un délai de 0.5 sec entre chaque tentative afin d'être certain que le bloc est bien remis à zéro.
6. Si vous continuez à rencontrer des difficultés avec votre bloc d'alimentation, merci de bien pouvoir visiter www.seasonic.com pour plus d'informations.

Remarques

Le fonctionnement du bloc d'alimentation se fait sur la base d'une technologie dite de «pull», ce qui signifie que le bloc ne fournit que le courant demandé par la carte-mère et les autres composants.

Si la carte-mère est déficiente, le bloc d'alimentation ne démarrera pas. Si l'un des périphériques est déficient, le bloc d'alimentation ne fournira pas de tension à ce composant en particulier. - Ce bloc d'alimentation est compatible avec la dernière norme ErP 2013. Pour que votre système puisse fonctionner de manière optimale, merci de bien pouvoir mettre à jour le BIOS de votre carte-mère dans sa version la plus récente et configurer ce dernier selon les recommandations ErP 2013, en activant toutes les options d'économies. Désactive également l'option « audio always-on ». Veuillez consulter le manuel de votre carte-mère pour plus d'informations.

VI. garantie

La garantie de Seasonic couvre toutes les alimentations électriques à partir de la date d'achat contre les défauts de fabrication ou matériel. Cette dernière couvre les défauts de fabrications ou les pannes. Pendant la durée de la garantie, Seasonic se réserve le droit de soit réparer les produits, soit les remplacer par des produits similaires ou de performances identiques, en sachant que:

Le produit soit retourné au point d'achat, frais de port payé. Le produit a été correctement utilisé conformément à l'usage destiné à ce dernier et selon les instructions du fabricant. Le produit n'a pas été endommagé par une catastrophe naturelle comme la foudre, une inondation ou un incendie.

Le produit n'a jamais été ouvert et les sceaux de garantie n'ont pas étébrisés. Pour plus d'informations, merci de bien vouloir visiter www.seasonic.com/rma

Remarque

• Les conditions générales de la garantie peuvent varier d'une région à une autre du globe.

VII. limité de responsabilité

Tous les efforts ont été faits afin de s'assurer de la bonne validité des informations fournies dans le présent document. Seasonic decline toute responsabilité express ou implicite, de tout dommage(s) causé(s) aux composants de votre ordinateur suite à une erreur ou une omission pendant l'installation ou le retrait de l'alimentation électrique ou en raison d'un défaut ou d'une défaillance du produit.

Merci de bien vouloir visiter www.seasonic.com pour plus de détails.
