BEDIENUNGSANLEITUNG CCBC 2 M EINHELL

CC-BC 2 M Art.-Nr.: 10.022.11 I.-Nr.: 11016

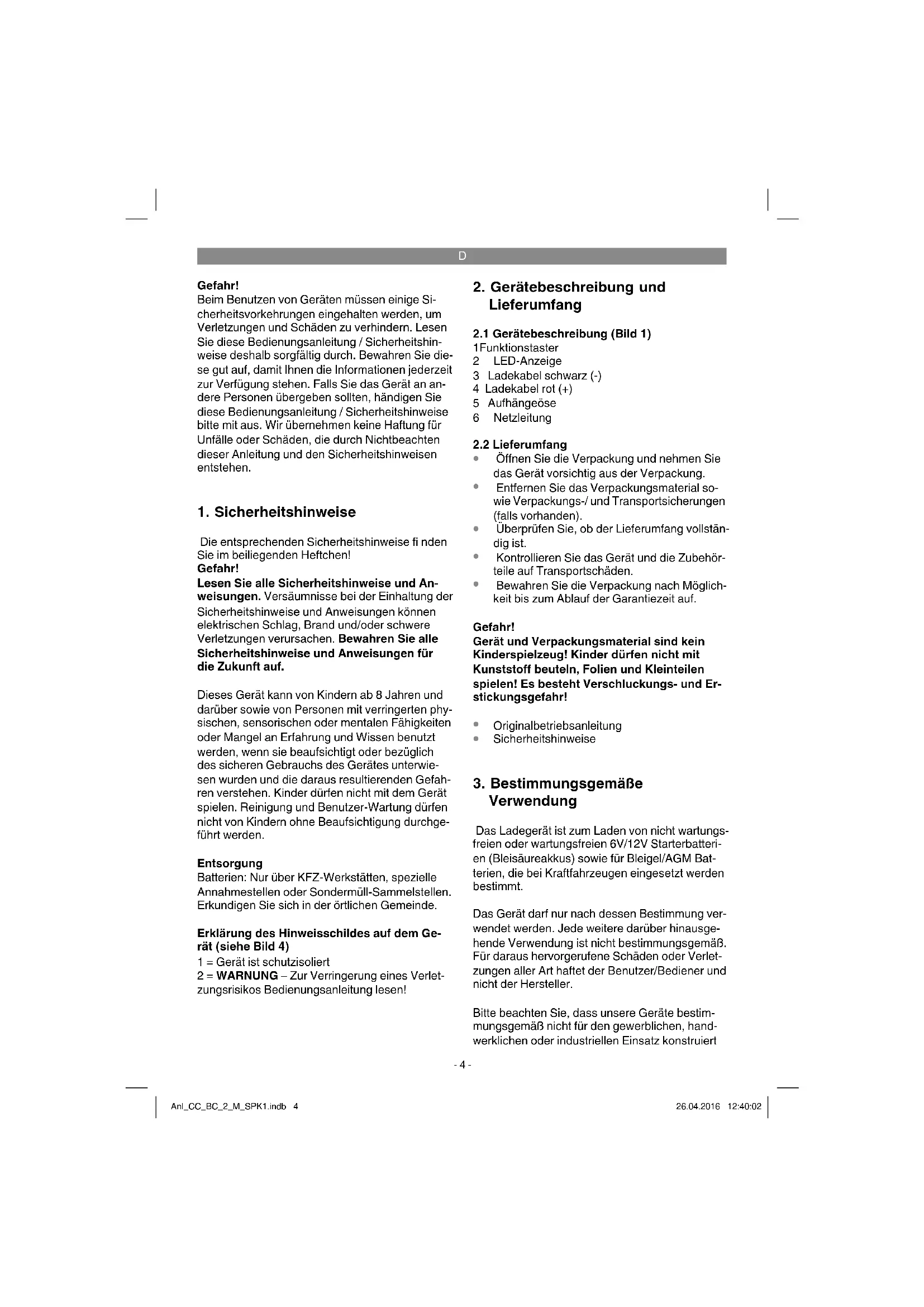

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshin- weise deshalb sorgfältig durch. Bewahren Sie die- se gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an an- dere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten phy- sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefah- ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchge- führt werden. Entsorgung Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der örtlichen Gemeinde. Erklärung des Hinweisschildes auf dem Ge- rät (siehe Bild 4) 1 = Gerät ist schutzisoliert 2 = WARNUNG – Zur Verringerung eines Verlet- zungsrisikos Bedienungsanleitung lesen!

2. Gerätebeschreibung und

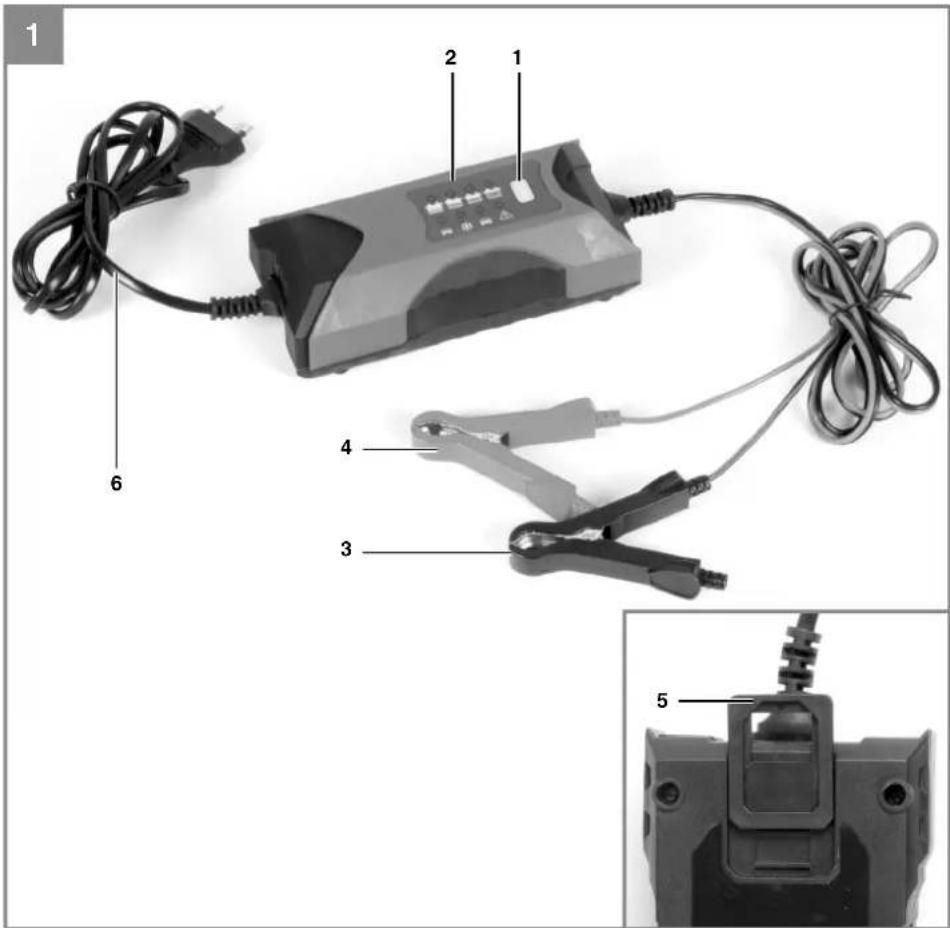

2.1 Gerätebeschreibung (Bild 1)

1 Funktionstaster 2 LED-Anzeige 3 Ladekabel schwarz (-) 4 Ladekabel rot (+) 5 Aufhängeöse 6 Netzleitung

Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.

Entfernen Sie das Verpackungsmaterial so- wie Verpackungs-/ und Transportsicherungen (falls vorhanden).

Überprüfen Sie, ob der Lieferumfang vollstän- dig ist.

Kontrollieren Sie das Gerät und die Zubehör- teile auf Transportschäden.

Bewahren Sie die Verpackung nach Möglich- keit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Er- stickungsgefahr!

Originalbetriebsanleitung

3. Bestimmungsgemäße

Verwendung Das Ladegerät ist zum Laden von nicht wartungs- freien oder wartungsfreien 6V/12V Starterbatteri- en (Bleisäureakkus) sowie für Bleigel/AGM Bat- terien, die bei Kraftfahrzeugen eingesetzt werden bestimmt. Das Gerät darf nur nach dessen Bestimmung ver- wendet werden. Jede weitere darüber hinausge- hende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verlet- zungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestim- mungsgemäß nicht für den gewerblichen, hand- werklichen oder industriellen Einsatz konstruiert Anl_CC_BC_2_M_SPK1.indb 4Anl_CC_BC_2_M_SPK1.indb 4 26.04.2016 12:40:0226.04.2016 12:40:02D

wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Netzspannung: p. 220
• -240 V ~ 50 Hz Nenn-Aufnahmeleistung max.: p. 35
• W Nenn-Ausgangsspannung: p. 6
• V d.c. / 12 V d.c. Nennausgangsstrom bei 6 V: p. 2
• A Nennausgangsstrom bei 12 V: p. 2
• A Batteriekapazität: -60 Ah p. 3

Beachten Sie bitte die Hinweise in den Bedie- nungsanleitungen für Auto, Radio, Navigati- onssystem usw. Hinweis zur Automatikladung Das Ladegerät ist ein Microprozessor gesteu- ertes Automatikladegerät, d.h. es ist besonders zum Laden von wartungsfreien Batterien sowie zur Langzeitladung und zur Ladeerhaltung von Batterien, die nicht ständig in Gebrauch sind, z.B. für Oldtimer, Freizeitfahrzeuge, Traktorrasen- mäher und dergleichen, geeignet. Aufgrund des integrierten Mikroprozessors erfolgt das Laden in mehreren Stufen. Die letzte Ladestufe, die Erhal- tungsladung, hält die Batteriekapazität bei 95 – 100 % und damit die Batterie immer vollgeladen. Der Ladevorgang muss nicht überwacht werden. Lassen Sie dennoch bei Ladung über einen län- geren Zeitraum die Batterie nicht unbeaufsichtigt, damit Sie bei einer Störung das Ladegerät per Hand vom Stromnetz trennen können.

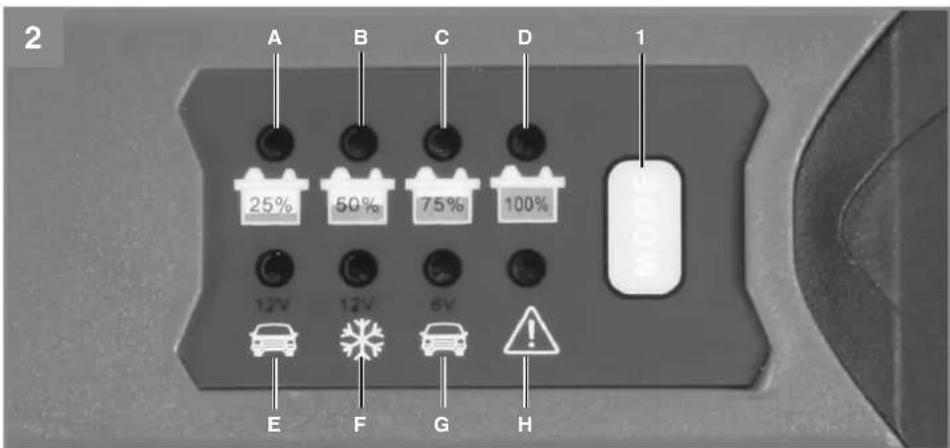

5.1 Erklärung der Symbole (Abb. 2)

A Ladezustand der Batterie: 25% B Ladezustand der Batterie: 50% C Ladezustand der Batterie: 75% D Ladezustand der Batterie: 100% E Laden einer 12V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) mit 2A Ladestrom. F Laden einer 12V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) im Wintermodus mit 2A Ladestrom und einer Umgebungstemperatur von – 20°C bis +5°C. Gefahr! Laden Sie keine gefrorenen Batteri- en. G Laden einer 6V Batterie (Bleisäure Batterie, AGM Batterie und GEL Batterie) mit 2A Ladestrom. H Klemmen falsch angeklemmt (verpolt) oder Kurzschluss

5.2 Ladeeinstellungen

Durch Drücken der Mode-Taste (Abb. 2/Pos. 1) können die Ladefunktionen 12V/2A (Abb. 2/Pos. E) und 12V/2A Wintermodus (Abb. 2/Pos. F) ein- gestellt werden (s. Abschnitt 5.1).

5.3 Laden der Batterie:

Lösen oder entnehmen Sie die Batteriestop- fen (falls vorhanden) von der Batterie.

Überprüfen Sie den Säurestand Ihrer Batterie. Falls notwendig füllen Sie destilliertes Wasser ein (falls möglich). Achtung! Batteriesäure ist ätzend. Säurespritzer sofort mit viel Wasser gründlich abspülen, notfalls einen Arzt auf- suchen.

Schließen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an.

Anschließend wird das schwarze Ladekabel entfernt von Batterie und Benzinleitung an der Karrosserie angeschlossen.

Warnung! Im Normalfall ist der negative Batteriepol mit der Karosserie verbunden und Sie gehen zum Laden wie zuvor beschrieben vor. Im Ausnahmefall kann es möglich sein, dass der positive Batteriepol mit der Karosse- rie verbunden ist (positive Erdung). In diesem Fall schließen Sie das schwarze Ladekabel am Minuspol der Batterie an. Anschließend verbinden Sie das rote Ladekabel, entfernt von Batterie und Benzinleitung, mit der Ka- rosserie.

Nachdem die Batterie an das Ladegerät angeschlossen ist, können Sie das Lade- gerät an eine Steckdose mit 230 V ~ 50 Hz anschließen. Das Gerät erkennt automatisch Anl_CC_BC_2_M_SPK1.indb 5Anl_CC_BC_2_M_SPK1.indb 5 26.04.2016 12:40:0226.04.2016 12:40:02D

die Nennspannung (6V oder 12V) der ange- schlossenen Batterie. Ein Anschluss an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig. Entsprechend der Nenn- spannung leuchtet für 12V die LED Abb. 2/ Pos. E oder für 6V die LED Abb. 2/Pos. G auf. Die LEDs Abb. 2/Pos. A-D blinken der Reihe nach, bis die Batterie vollgeladen ist (voraus- gesetzt sie ist nicht defekt). Bei vollgeladener Batterie leuchten die LEDs A-D ständig. Achtung! Durch das Laden kann gefährli- ches Knallgas entstehen, daher während des Ladens Funkenbildung und offenes Feuer vermeiden. Explosionsgefahr!

Bei vertauschtem Anschluss der Batterie- klemmen stellt der Verpolungsschutz sicher, dass Batterie und Ladegerät nicht beschädigt werden. Ist dies der Fall, entfernen Sie das Ladegerät von der Batterie und von der Netz- steckdose. Beginnen Sie den Ladevorgang nach ca. 3 Minuten Wartezeit noch einmal. Berechnung der Ladezeit (Bild 3) Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die un- gefähre Ladezeit bis ca. 80% Ladung mit folgen- der Formel berechnet werden: Batteriekapazität in Ah Ladezeit/h = Amp. (Ladestrom) Der Ladestrom sollte 1/10 bis 1/6 der Batterieka- pazität betragen. Hinweis! Beim Ladevorgang werden Gase frei. Achten Sie daher auf gute Belüftung in den Räu- men.

5.4 Laden der Batterie beenden

Ziehen Sie den Netzstecker aus der Steck- dose.

Lösen Sie zuerst das schwarze Ladekabel von der Karrosserie.

Anschließend lösen Sie das rote Ladekabel vom Pluspol der Batterie.

Achtung! Bei positiver Erdung lösen Sie zuerst das rote Ladekabel von der Karosse- rie dann das schwarze Ladekabel von der Batterie.

Batteriestopfen wieder aufschrauben oder aufdrücken (falls vorhanden).

Das Ladegerät ist elektronisch gegen Überlas- tung, Kurzschluss und Verpolung geschützt. Zusätzlich sind ein oder mehrere Feinsicherun- gen eingebaut. Bei einem Defekt der Sicherung muss diese ausgewechselt werden und durch eine Sicherung mit gleichem Amperewert ersetzt werden. Wenden Sie sich bei Bedarf bitte an Ihre Kundendienststelle.

7. Wartung und Pfl ege der Batterie

Achten Sie darauf, daß Ihre Batterie immer fest eingebaut ist.

Eine einwandfreie Verbindung an das Lei- tungsnetz der elektrischen Anlage muss gewährleistet sein.

Batterie sauber und trocken halten. An- schlussklemmen mit einem säurefreien und säurebeständigen Fett (Vaseline) leicht einfetten.

Bei nicht wartungsfreien Batterien ca. alle 4 Wochen Höhe des Säurestandes prüfen und bei Bedarf nur destilliertes Wasser nachfüllen.

8. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

Halten Sie Schutzvorrichtungen, Luftschlitze und Gehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sau- beren Tuch ab oder blasen Sie es mit Druck- luft bei niedrigem Druck aus.

Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Ver- wenden Sie keine Reinigungs- oder Lösungs- mittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elek- trogerät erhöht das Risiko eines elektrischen Schlages.

Das Ladegerät soll zur Aufbewahrung in ei- nem trockenem Raum abgestellt werden. Die Anl_CC_BC_2_M_SPK1.indb 6Anl_CC_BC_2_M_SPK1.indb 6 26.04.2016 12:40:0226.04.2016 12:40:02D

Ladeklemmen sind von Korrosion zu reinigen.

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;

Artikelnummer des Gerätes

Ident-Nummer des Gerätes

Ersatzteilnummer des erforderlichen Ersatz- teils Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

Wiederverwertung Das Gerät befi ndet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpa- ckung ist Rohstoff und ist somit wieder verwend- bar oder kann dem Rohstoff kreislauf zurückge- führt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte ge- hören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen. Anl_CC_BC_2_M_SPK1.indb 7Anl_CC_BC_2_M_SPK1.indb 7 26.04.2016 12:40:0226.04.2016 12:40:02D

10. Hinweise zur Fehlerbeseitigung

Wird das Gerät richtig betrieben, dürften keine Störungen auftreten. Bei Störungen prüfen Sie die fol- genden Möglichkeiten, bevor Sie den Kundendienst verständigen. Störung Mögliche Ursache Behebung Gerät lädt nicht - Ladezangen falsch angeschlossen - Kontakt der Ladezangen zueinan- der - Batterie ist schadhaft - rote Ladezange an Pluspol, schwarze Ladezange an Karosserie anschließen - Kontakt beseitigen - Batterie von Fachmann prüfen las- sen und ggf. austauschen Anl_CC_BC_2_M_SPK1.indb 8Anl_CC_BC_2_M_SPK1.indb 8 26.04.2016 12:40:0226.04.2016 12:40:02D

Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl ichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt- schafts- und Abfallgesetze durchführt. Nicht betroff en sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile. Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig. Technische Änderungen vorbehalten Anl_CC_BC_2_M_SPK1.indb 9Anl_CC_BC_2_M_SPK1.indb 9 26.04.2016 12:40:0226.04.2016 12:40:02D

Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean- sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan- tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be- schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder berufl ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe- trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach- gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim- mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über- lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga- rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort- Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service- adresse. Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge- mäß den Service-Informationen dieser Bedienungsanleitung. iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) Anl_CC_BC_2_M_SPK1.indb 10Anl_CC_BC_2_M_SPK1.indb 10 26.04.2016 12:40:0226.04.2016 12:40:02D
