BEDIENUNGSANLEITUNG EV617511 SIEMENS

Wir danken Ohnen und beträckwünschen Sie zu ihrer Wahl. Diese praktische, moderne und funktionale Gerät wird aus erstklassigen Materialien hergestellt, die während des gesamten Produktionsprozesses einer strikten Qualitätskontrolle unterzogen und eingehend geprüft wurden, um ihre Anforderungen nach einem perfekten Kochfeld zu erfüllen.

Daher möchten wir Sie bitten, diese einfache Anweisung aufmerksam durchzulesen und einzuhalten, um bereits ab der ersten Benutzung unübertroffene Ergebnisse zu erzielen. Sie enthalt wichtige Informationen nicht nur für die Benutzung sondern auch für die Pflege und ihre Sicherheit.

Für den Transport benötigen unsere Produkte eine wirksame Schutzverpackung. Bei dieser Verpackung beschranken wir uns auf das unbedingt erforderliche Material, das gesamte Verpackungsmaterial ist voll recyclefähig. Wie wir können auch Sie einen Beitragrag zum Umweltschutz leisten, indem Sie die Verpackung in einem in der Höhe Ihr's Wohnorts zu diesen Zweck aufgestelltten Container entsorgen. Das gebrauchte Öl sollte nicht über den Abfluss entsorgt werden, da dies eine sehr hohe Umweltbelastung darstellt. Sammeln Sie das Öl in einem geschlossenen Behälter und geben Sie diesen an einer Sammelstelle ab, oder ist dies nicht möglich, entsorgen Sie den Behälter in Ihr dem Abfallbehälter (somit gelangt er auf eine kontrollierte Müllhalde; dies ist nicht die Beste aller Lösungen, Sie vermeiden damit jedoch die Verschmutzung des Grundwassers). ihre Kinder und Sie selbst werden es danken. Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Danach bringen Sie es zur einer Sammelstelle für recyclefähige Wertstoffe. ihre ortliche Verwaltung gibt Ohnen Auskunft über diese Sammelstellen.

VerpackungundAltgerät

Wenn das Typenschild Ihres Gerätes das Symbol.
Sie diese Anweisungen:

aufweist, befolgen

Umweltgerechtentsorgen

EntsorgenSiedieVerpackungumweltgerecht.

DiesesGerätistentsprechendereuropäischen Richtlinie2002/96/EGüberElektro-undElektronik-Altgeräte(wasteelectraceuticalandelectronicequipment-WEEE)gekennzeichnet.

DieRichtliniegibtdenRahmenfäreineEU-weit gultigeRücknahmeundVerwertungderAltgerätevor.

INHALT

Sicherheitshinweise 15.

Dies sind die Bestandteile Ihres Kochfelds 17.

Gasbrenner.18.

Überhitzungsschutz 19

Empfohlener Durchmesser der Kochgeräte 19

Kochtipps 20

Warnhinweise bei der Benutzung 21

BeimKochen 21

Beider Reinigung und Pflege 22

Störungen 23

Garantiebedingungen 24.

Sicherheitshinweise

• Lesen Sie diese Gebrauchsanweisung zum effizienten und sicheren Kochen mit thisem Gerät aufmerksam durch.
  Entspruchend der gültigen Vorschriften darf die Installation und Umwandlung von Gas nur von einem von officieller Stelle bevollmächtigten Fachmann durchgeführt werden.
  Prufen Sie vor dem Einbau Ihrres neuen Kochfelds, ob die Abmessungen korrekt sind.
  Dieses Gerätarf nicht an eineAbleitungsvorrichtung fur Verbrennungssprodukte angeschlossen werden.
  Die nachfolgenden Anweisungen gelten nur für jene Länder, deren Symbol am Gerät aufgeführ ist. Zur Anpassung des Geräts an die Benutzungsbedingungen des jeweiligen Landes müssen die technischen Anweisungen beachtet werden.
  Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerät darf nicht auf Jachten oder in Volkswagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird.
  Der Einbauort des Geräts muss über die vorschriftsmäßige Belüftung verfügen, die in perfektem Gebrauchszustand sein muss.
• Setzen Sie das Gerät keinem starken Luftzug aus, die Brenner erlöschen können.
  Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Sollte eine Umstellung auf eine andere Gasart erforderlich sein, wenden Sie sichitte an unseren Kundendienst.
  Fuhren Sie keine Arbeiten im Innern des Geräts durch. Wenden Sie sich ggf. an unseren Kundendienst.
  Bewahren Sie die Gebrauchs- und Einbauanweisung gut auf, damit diese bei einem Besitzerwechsel zusammen mit dem Gerät ausgehändigt werden konnen.
• Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

Die Oberflächen von Heiz- und Kochgeräten erhitzen sich im Betrieb, seien Sie dazu vorsichtig. Lassen Sie Kinder nicht in die Nähe des Geräts.
- Verwenden Sie das Gerät nur zur Zubereitung von Speisen, niemals als Heizung.
Überhitztes Fett oder Öl kann sich leicht entzünden. Daher muss die Zubereitung von Speisen mit Fett oder Öl, wie z. B. Pommes frites, überwacht werden.
Bei brennendem Fett oder Öl nicht versuchen, das Feuer mit Wasser zu Löschen, VERBRENNUNGSGEFAHR! Den Topf oder die Pflanne zum Ersticken der Flamme abdecken, und die Kochstelle ausschalten.
Be einer Störung die Gas- und Stromzufahr zum Gerät unterbrechen. Wenden Sie sich für eine Reparatur des Geräts an unseren Kundendienst.
Stellen Sie keine verformten und unstabilen Kochgeräte auf die Platten und Brenner, sie konnten umfallen.
Lässt sich eine Armatur nicht betätigten,arf diese nicht forciert werden. Wenden Sie sich sofort an unseren Kundendienst,damit dieser die Reparatur oder den Ersatz vornimmt.
Vermeiden Sie bei der Benutzung des Gaskochfelds Luftzüge und das Verschütten kalter Flüssigkeiten. Dies konnte zu einem Bruch der Glasscheibe führen.
- Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung des Kochfeldes, da Stromschlaggefahr besteht.
Das Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) vorgesehen, die in ihrer körperlichen, sensorischen oder geistigen Leistungsfähigkeit beeinträchtigt sind oder denen es an Erfahrung oder Kenntnissen mangelt, es sei dess, sie stehen unter Beaufsichtigung oder wurden von einer für ihre Sicherheit verantwortlichen Person in der Benutzung des Gerätes unterrichtet.
Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.
Die Darstellungen in dieser Gebrauchsanweisung konnen von Ihrem Gerät abweichen.

WERDEN DIESE BESTIMMUNGEN NICHT EINGEHALTEN, LEHNT DER HERSTELLER JEGLiche GARANTIELEISTUNGEN AB.

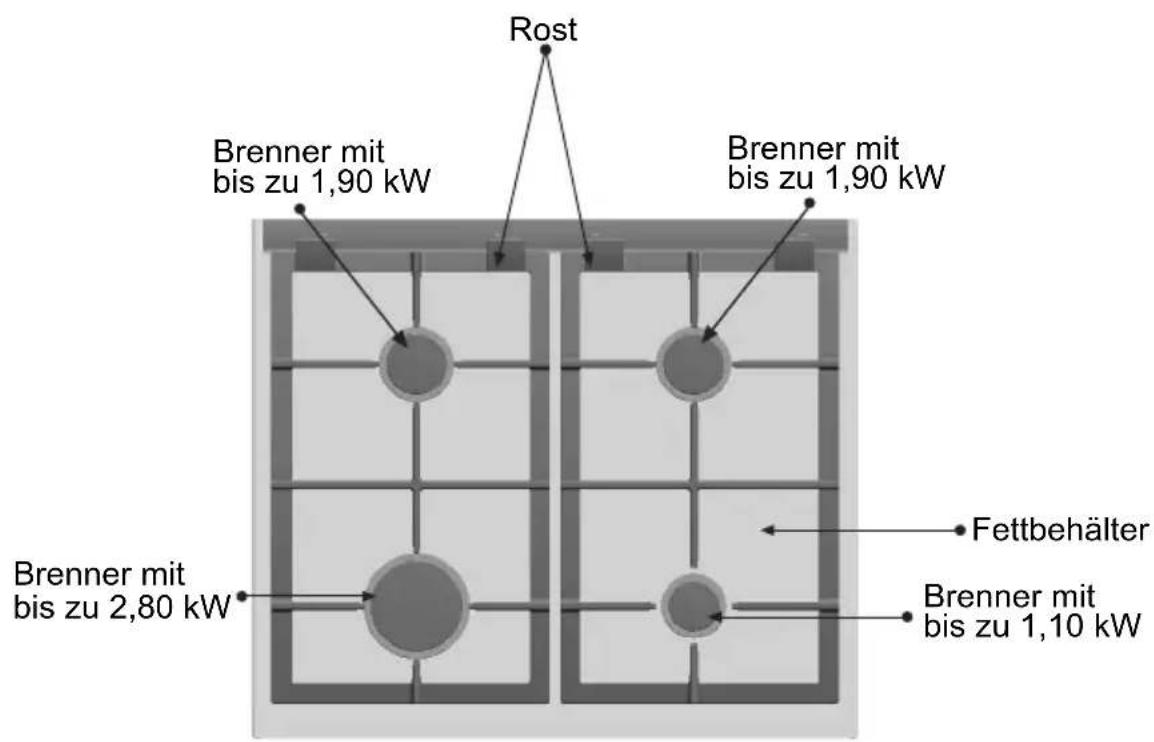

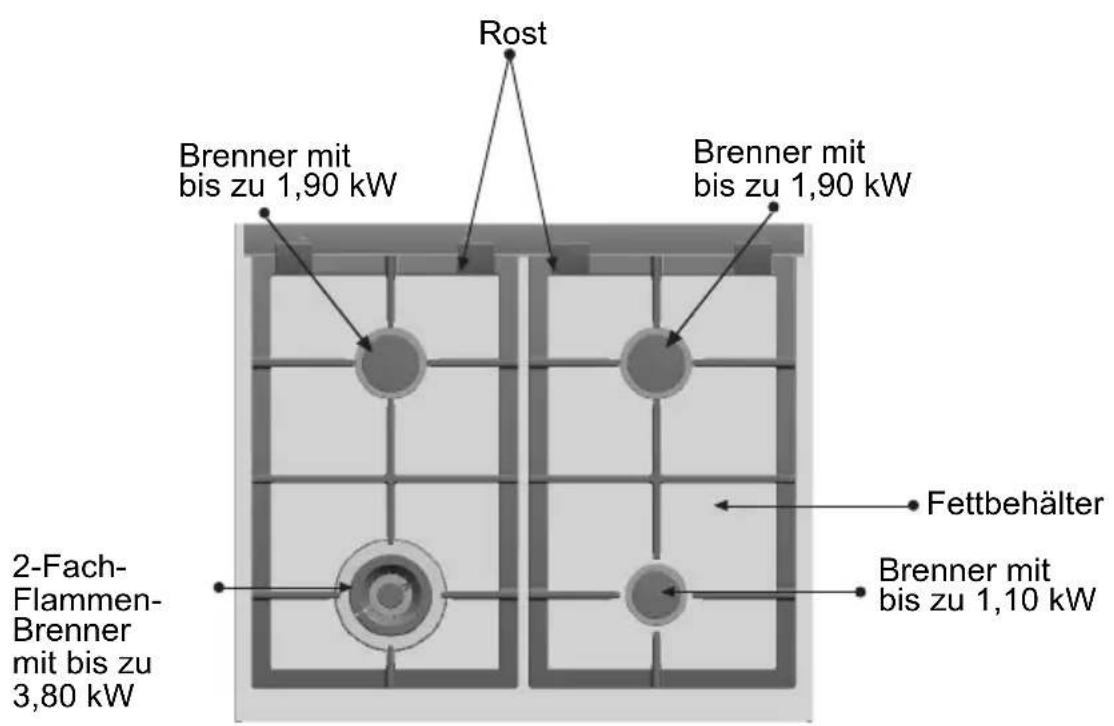

Dies sind die Bestandteile Ihres Kochfelds:

Gasbrenner

Abb. 1

An jedem Bedienschalter am Backofen oder am Bedienfeld wird der entsprechende, vom Schalter kontrollierte Brenner angegeben. Abb. 1.

Zum Einsatz eines Brenners den Schalter des entsprechenden Brenners eindrücken und nach links bis auf die Position für maximale Leistung stellen und Dort eine Sekunden lang halten, bis der Brenner gezündet wird. Den Schalter dann loslassen und auf die gewünschte Position einstellen. Wird der Brenner nicht gezündet, den Vorgang wiederholen.

Bei verschutzten Zündkerzen ist die Zündung unzureichend, daß sind diese sauber zu halten.

Die Reinigung mit einer kleinen Bürste ausführren und damit beachten, dass die Kerze keiner gewaltsamen Einwirkung ausgesetzt werden darf.

Wenn der Brenner im Betrieb ausgeht (z.B. durch Luftzug), so zündet das Gerät diese Kochstelle selbstätigemeut.

Sollte die Wiederzündung erfolglos sein (z.B. durch

Übergekochtes auf dem Brenner), so wird die Gaszufuhr für diesen Brenner unterbrochen und ein akkustisches signal ertont.

Drehen Sie den Bedienknebel auf und prufen Sie anhand der Tabelle auf Seite 23, ob Sie die Ursache beheben konnen.

Jede Kochstelle ist gesichert! Das bedeutet für Sie: Wenn einmal eine Flamme ausgeht (z.B. durch Überkochen), dann stromt kein Gas mehr aus.

Wenn während des Betriebs Störungen auftreten, weist das Sicherheitsystem darauf mit akustischen

Signalen hin (siehe Abschnitt "Betriebsstörungen").

Nach einer Betriebsdauer von 6 Stunden schaltet sich das Gerät selbsttätig aus. Drehen Sie alle Bedienknebel auf ●-Stellung, dann können Sie das Geräte wieder einschalten.

Zum Ausschalten den Schalter nach rechts auf die Position ● stellen.

Ihr modernes und Funktionales Kochfeld verfügt über stufenlos verstellbare Ventile, womit Sie zwischen den Positionen Min. und Max. die gewünschte Einstellung finden.

Je nach Ausführung kann ihre Kochplatte mit einem

2-Flammen-Brenner ausgestattet sein, deralanders zum Kochen mit spanischen Paella-Pfannen, dem chinesischen wok (jede Art von asiatischen Gerichten), usw. geeignet ist.

Die Benutzung des Gasgeräts erzeugt in dem Raum, wo es betrieben wird, Wärme und Feuchtigkeit. Es muss eine gute Belüftung der Küche gewährleistet sein: die natürlichen Belüftungsöffnungen frei halten, oder eine mechanische

Belüftung (Abzugshaube) installieren. Bei einer kontinuierlichen Benutzung Ihres Geräts können eine zusätzliche Belüftung, z. B. ein offenes Fenster (ohne einen Luftzug zu erzeugen) oder eine höhere Leistung der ggf. vorhandenen mechanischen Belüftung erforderlich werden.

Eine orangene Verfärbung der Flamme ist normal und kann bei Staub in der Umgebung oder bei übergelaufener Flüssigkeit oder Ahnlichem auftreten.

Überhitzungsschutz

Zum Schutz der Elektronik ist die Kochmulde mit einem Überhitzungsschutz ausgestattet. Dieser schaltet bei Überhitzung alle Brenner ab und die Betriebsanzeigen aller Brenner und des Hauptschalters blinken.

Drehen Sie alle Bedienknebel auf die ●-Stellung. Warten Sie, bis das Gerät genügend abgekühlt ist. Nun können Sie das Gerät wieder wie gewohnt einschalten.

Empfohlener Durchmesser (cm) der Kochgeräte

Je nach Modell:

BRENNER	MIN.-Ø KOCHGERÄT	Max.-Ø KOCHGERÄT
2-Fach-Flammen : 3,80 kW	22 cm	28 cm
Schellkochplatte:	22 cm	26 cm
Normalkochplatte:	14 cm	20 cm
Hilfsplatte:	12 cm	14 cm

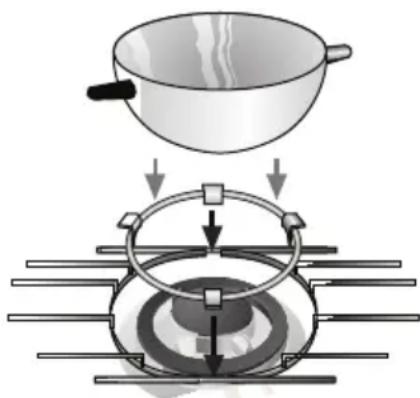

Zusatzroste:

Abb. 3.

Je nach Modell, einen erforderlichen Zusammenst, der am 3-fach Flammenbrenner für Kochgeräte mit einem Durchmesser über 26 cm, Bratpfannen, Tontöfe und alle konkaven Kochgeräte installiert wird (chinesischer wok, usw.) Abb. 3.

Rost für Kaffeekocher: Je nach Modell verfügt Ihr Gerät über einen Zusatzrost für Kaffeemaschinen, der ausschließlich an der Hilfs-Kochstelle bei Kochgeräten mit einem Durchmesser unter 10 cm eingesetzt wird.

Der Hersteller haftet nicht bei einer Nicht- oder Falschverwendung dieser Zusammenhang.

Empfehlungen zum Kochen:

These Empfehlungen sind rein informativ

Sehr stark Stark Mittel Langsam
2-fach Flamme-Brenner	Kochen, braten, rösten, Paellas, asiatische Küche (wok).	Aufwärmen und warmhalten:VBorgereitete Gerichte,Fertiggerchte.
Schnell-Brenner	Schnitzel, Beafsteak,Omelett, Frittietes.	Reis,Béchamel,Ragout.	Dampfkochen:Fisch, Gemüse.
Halb-Schnell-Brenner	Dampfkartoffeln, frisches Gemüse, Eintopf, Nudelgerichte.	Aufwärmen und Warmhalten:Zubereiteter Gerichte und Kochenfeiner Gerichte.
Hilfsplatte-Brenner	Kochen: Schmorgerichte,Milchreis, Karamell.	Auftauen und langsam Kochen:Hülsenfrüchte,Obst,Gefriergerichte.	Schmelzen:Butter,Schokolade,Gelatine.

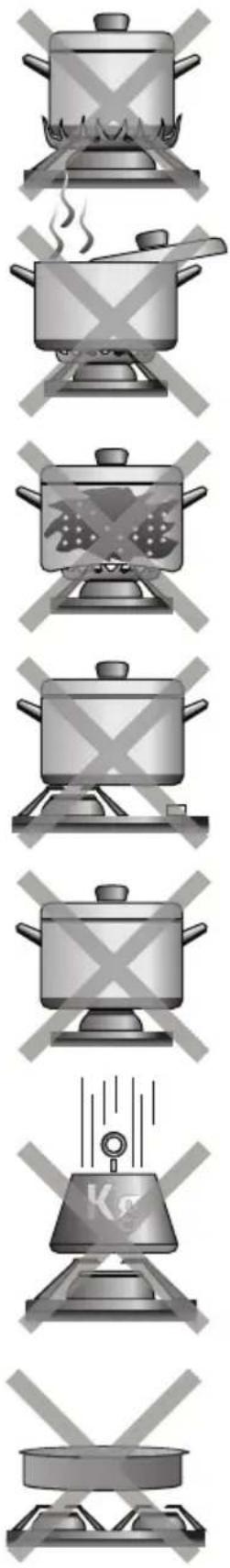

Warnhinweise zum Gebrauch beim Kochen

NEIN

Keine klinen
Kochgeräte auf große
Brennern verwenden.
Die Flammearficht nicht
an den Seiten der
Kochgeräte aufsteigen.

Nicht ohne oder mit versetztem Deckel kochen, ein Teil der Energie Goes dadurch verloren.

Keine Kochgeräte mit verformtem Boden verwenden. Dies verlangert die Garzeit und erhöht den Energieverbrauch.

Das Kochgerät nicht versetzt über den Brenner stellen, es konnte umfallen.

Auf den Brennern in der Nahe der Regler keine große Kochgeräte verwenden, die nach dem Aufstellen auf dem Brenner die Regler berühren oder nahe sein konnen, dass die Temperatur in thisem Bereich zu hoch ist und Beschädigung verursacht. Die Kochgeräte nicht direkt auf den Brenner stellen.

Kein überhohes Gewicht aufstellen, das Kochfeld nicht mit schweren Gegenständen stoffen.

Nicht zwei Brenner oder Wärmequellen für ein einziges Kochgerät verwenden. Vermeiden Sie die Benutzung von Bratpfannen, Tontöpfen, usw. über langere Zeit bei maximaler Heizleistung.

JA

Verwenden Sie stets
Kochgeräte, die für den jeweiligen Brenner geeignet sind. Damit vermeiden Sie einen übermögens Verbrauch an Gas und Flecken auf den Kochgeräten.

Immer den Deckel aufsetzen.

Nur Töpfe, Pfannen und Tontöpfe mit flachem und dickem Boden.

Das Kochgerat genau in die Mitte über den Brenner stellen.

Das Kochgerät auf den Rost stellen.
Achten Sie vor der Benutzung darauf, dass die Roste und Brennerdeckel richtig angebracht sind.

Die Kochgeräte vorsichtig auf dem Kochfeld bewegen.

Verwenden Sie nur ein Kochgerät pro Brenner. Am 2-fach lammenbrenner den Zusatzrost verwenden.

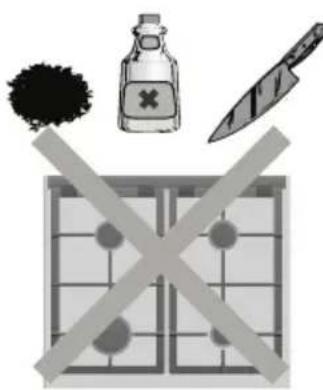

Gebrauchsanleitung für Glasplatte: Reinigung und Pflege NEIN JA

Keine pulverförmigen Putzmittel, Reinigungssprays für Backöfen oder Scheuerlappen benutzen. Sie können Kratzer auf der Glasfläche verursachen.

Zum Entfernen von
anhaftenden
Lebensmittelresten auf der
Kochfläche)dürfen keine
spitzen oder kratzenden
Gegenstände wie
Scheuerlappen aus Metall
oder Messer verwendet
werden.
Zur Reinigung der
Verbindungsstelle der
Glasfläche mit den
Verkleidungen der Brenner
oder den Metallblenden
dürfen keine Messer, Schaber
oder ähnliche verwendet
werden.

Die Kochgeräte nicht über die Glasflächeziehen, es konnten Kratzer entstehen. Ebenso solte vermieden werden, dass harte oder spitze Gegenstände auf die Glasfläche fallen. Die Ränder des Kochfelds keinen Stößen aussetzen.

Sandkorner, die z. B. bei der Reinigung von Gemüse anfallen, zerkratzen die Glasfläche.

Die Oberfläche des Heizelements nach jeder Benutzung und in kaltem Zustand reinigen.
Auch die kleinsten Rückstände werden beim nachsten Betrieb verbrannt.

Damit die Brenner und Roste immer sauber sind, müssen diese periodisch gereinigt werden. Dazu werden sie in Seifenwasser gelegt und mit einer nicht metallischen Bürste abgerieben, damit die Löcher und Öffnungen perfect frei bleiben und eine korrekte Flamme erzeugen konnen. Die Brennerdeckel und Roste nach einer Anfeuchtung immer gleich abtrocknen.

Einen Schaber fur Glasflächen verwenden, und diesen stets flach auf der Glasfläche ansetzen. Dabei besonderss beachten, dass man nicht an die Verkleidungen der Gasbrenner gelangt.

Nach dem Reinigen und Trocknen der Brenner darauf auf achten, dass die Deckel richtig auf dem Flammenverteiler des Brenner aufgelegt werden.

Entfernen Sie ÜbergelaufenesASFort mit dem Glasschaber. Dies gilt besondere fur Angeschomolzenes, Zucker oder stark zuckerhaltige Speisen.

ACHTUNG:

Gehen Sie beim Entnehmen der Roste behutsam vor, um die Befestigungsstiffe nicht zu beschädigen.
Nach dem Abwaschen der Roste mussen sie vor dem nachsten Kochen vollständig getrocknet werden. Wassertropfen oder Feuchtstellen bei Beginn des Kochens konnten keinere Lackschäden verursachen.
Beim Reinigen der Klötze der Roste vorsichtig behavein. Diese konnten sich offen und der Rost konnte die Glasscheibe oder das Profil bei der nachsten Benutzung beschädigen.

Betriebsstörungen

Es muss nicht immer der Kundendienst gerufen werden.

Oftmals konnen Sie den Fehler selbst beheben. Die folgende

Tabelle enthalt ein paar Ratschlage.

Wichtiger Hinweis:

Nur das Fachpersonal unseres Kundendienstes darf Arbeiten an der Gas- und Stromanlage vornehmen.

Wo liegt das Problem...	Mögliche Ursache Lösung
...wenn der allgemeine Strombetrieb nicht Funktioniert?	-Defekte Sicherung.-Die automatische Sicherung oder ein Differenzschalter ist durchgebranlt.	-Die Sicherung im Hauptsicherungskosten prüfen und ggfs. ersetzen.-Im Stromkasten prüfen, ob die Hauptsicherung oder ein Trennschalter durchgebrannt ist.
...wenn die elektrische -Zwisch Zündung nicht Funktioniert?	en den Zündkerzen und den Brennern können sich Lebensmittelreste befinden.-Die Brenner sind feucht.-Die Brennerdeckel sind nicht richtig aufgelegt.	-Der Raum zwischen Kerze und Brenner muss sorgfältig gereinigt werden.-Die Brennerdeckel sorgfältig trocknen.-Prüfen, ob die Deckel richtig aufliegen.
...wenn die Flamme der Brenner nicht gleichfürmig ist?	-Die verschiedene Teile des Brenners sind nicht richtig zusammengetellt.	-Die Teile an die richtige Position montieren.-Die Gasausfälle der Brenner reinigen.
...wenn der Gasstrom nicht normal zu sein scheint, oder wenn kein Gas austritt?	-Die Gasleitung ist an Zwischengeschaltene Ventilen angeschlossen.-Bei Gas aus einer Gasflasche könnte die Flasche leer sein.	-Die möglichenzwischengeschalteten Ventile öffnen.-Die Gasflasche durch eine volle ersetzen.
...wenn es in der Küche nach Gas richt?	-Ein Hahn ist offen.-Mögliche Leckstelle an der Gasflaschenkupplung.	-Alle Hähne überprüfen.-Prüfen Sie, ob der Anschlusskorrekt durchgeführt wurde.
...wenn ein Brenner ausgeht und ein akustisches Signal ertont?2s	-Das Sicherheitssystem hat sich aktiviert und die Gaszufuhr unterbrochen.	-Bringen Sie den Knebel des Brenners in die Position aus. Das Signal bricht ab. Sie konnen Ihr Kochfeld normal weiter benutzen.
...wenn alle Brenner ausgehen und ein akustisches Signal ertont?2s	-Überhitzung des Kochfeldes.	-Bringen Sie alle Knebel in die Position aus. Das Signal bricht ab.Warten Sie 30 min. bevor Sie das Kochfeld wieder benutzen.Wenn das Signal weiter ertont, rufen Sie den Kundendiest an.
...wenn alle Brenner ausgehen und ein akustisches Signal ertont?2s	-Erkennung einer allgemeinen Störung	-Nach einer Minute ertönt ein Pfeifsignal, andernfalls rufen Sie den Kundendienst.

Wenn Sie unseren Kundendienst rufen, geben Sieitte folgenden an:

E-NR FD

These Angaben finden Sie auf dem Typenschild Ihres Gerats, auf der Unterseite des Kochfelds.

Garantiebedingungen

Die Garantiebedingungen, die auf这点 Gerät Anwendung finden, werden von unserer Vertretung in Land des Gerätekaufs festgelegt. Auf Wunsch ist der Verkäufer, bei dem Sie das Gerät erworben haben keinere bereit, Ihnen Einzelheiten hierzu mitzuteilen. Zur Inanspruchnahme der Garantie muss in allen Fällen der Kaufbeleg vorgelegt werden.

Wir behalten uns das Recht auf Änderungen vor.
