Produkttyp	Einbau-Dunstabzugshaube
Marke	Siemens
Modell	EX87BHL26E
Nettogewicht	Ca. 25 kg
Stromversorgung	220-240 V, 50/60 Hz
Schutzklasse	Klasse 1
Anschlussleistung	Je nach Konfiguration variabel (siehe Schaltplan)
Abluftleitungsdurchmesser	150 mm (rund) oder flaches Äquivalent (177 cm²)
Betriebsarten	Abluft und Umluft
Filter	Fettfilter, Geruchsfilter (Umluft), Schalldämpfer (Abluft)
Abluftleistung	Nicht in der Anleitung angegeben (optimale Leistung bei 50 mm Abstand zur Wand)
Geräuschpegel	Nicht angegeben
Netzkabellänge	Bis zu 2,20 m (beigelegtes Kabel oder Ersatzteil)
Sicherheitsabstand (elektronisches Implantat)	Mindestens 10 cm
Thermische Beständigkeit des Möbels	Bis zu 90 °C
Pflege	Regelmäßige Reinigung der Fettfilter (Geschirrspüler oder manuell)
Reparierbarkeitsindex	Nicht angegeben
Ersatzteile	Erhältlich über den Siemens-Kundendienst

Häufig gestellte Fragen - EX87BHL26E SIEMENS

Welche Sicherheitsabstände sind bei der Installation einzuhalten?

Beachten Sie die in den Abbildungen 10 bis 13 angegebenen Abstände. Insbesondere der Abstand zwischen der Rückwand des Möbels und der Wand sollte für eine optimale Leistung mindestens 50 mm betragen. Für Träger elektronischer Implantate halten Sie mindestens 10 cm Abstand zum Gerät.

Wie wird die Dunstabzugshaube elektrisch angeschlossen?

Der Anschluss muss von einem qualifizierten Elektriker durchgeführt werden. Verwenden Sie das beigelegte Kabel und schließen Sie es gemäß dem für Ihre Installation geltenden Schaltplan an (Einphasen-, Dreiphasen- usw.). Die Abbildungen 18 bis 21 zeigen die Anschlüsse. Stellen Sie vor jedem Eingriff sicher, dass die Stromversorgung unterbrochen ist.

Welche Betriebsarten sind verfügbar?

Die Dunstabzugshaube kann im Abluftbetrieb (Luft nach außen abführen) oder im Umluftbetrieb (Filtern und Zurückführen der Luft in den Raum) betrieben werden. Für den Umluftbetrieb ist ein Geruchsfilter erforderlich.

Wie werden die Fettfilter gewartet?

Die Fettfilter müssen regelmäßig gereinigt werden. Sie können von Hand oder in der Geschirrspülmaschine gewaschen werden. Achten Sie darauf, sie vollständig trocken wieder einzusetzen. Ein verschmutzter Fettfilter verringert die Effizienz und erhöht die Brandgefahr.

Kann ich die Dunstabzugshaube mit einem Gasherd verwenden?

Ja, aber halten Sie die Sicherheitsabstände zum Kochfeld ein. Arbeiten Sie niemals mit offener Flamme in der Nähe der Dunstabzugshaube (Brandgefahr). Sorgen Sie für ausreichende Belüftung, um ein Zurückströmen der Verbrennungsgase zu vermeiden.

Was tun, wenn das Display nach der Installation einen Fehler anzeigt?

Überprüfen Sie den elektrischen Anschluss gemäß den Schaltplänen in den Abbildungen 50 bis 52. Stellen Sie sicher, dass der Anschluss Ihrer Konfiguration entspricht. Wenn der Fehler weiterhin besteht, trennen Sie das Gerät vom Stromnetz und kontaktieren Sie den Siemens-Kundendienst.

Wie wechsele ich vom Abluft- in den Umluftbetrieb?

Sie müssen die Grundeinstellungen der elektronischen Steuerung ändern (siehe Kapitel 'Grundeinstellungen' in der Gebrauchsanleitung). Außerdem müssen die Filter angepasst werden: Schalldämpfer für Abluft, Geruchsfilter für Umluft.

Welche Art von Leitung soll für die Abluft verwendet werden?

Verwenden Sie einen kurzen, geraden Kanal, vorzugsweise aus nicht brennbarem Material. Bei runden Rohren muss der Innendurchmesser 150 mm betragen. Bei Flachkanälen muss der Querschnitt mindestens 177 cm² betragen. Halten Sie ein Gefälle von 1° ein, um Kondenswasserbildung zu vermeiden.

Ist die Dunstabzugshaube für eine Inselinstallation geeignet?

Die Anleitung gibt an, dass das Gerät für den Einbau in eine Arbeitsplatte mit umgebenden Möbeln konzipiert ist. Eine Inselinstallation wird nicht beschrieben; wenden Sie sich zur Überprüfung der Kompatibilität an den Kundendienst.

Wo finde ich Ersatzteile?

Ersatzteile sind über den Siemens-Kundendienst, auf deren Website oder bei Fachhändlern erhältlich. Verwenden Sie für Filter, Netzkabel und Leitungen die in der Anleitung angegebenen Referenzen.

BEDIENUNGSANLEITUNG EX87BHL26E SIEMENS

Prüfen Sie nach dem Auspacken alle Teile auf Transportschäden und die Vollständigkeit der Lieferung.

→ Abb. 1

QR-Code Montagevideo

Hier finden Sie den QR-Code für das Montagevideo.

→ Abb. 2

Gerätemaße

Hier finden Sie die Maße des Geräts.

→ Abb. 3

Einbaumaße für Flachkanalbögen

Hier finden Sie eine Übersicht über die Einbaumaße der Flachkanalbögen.

Seitenansicht:

→ Abb. 4, → Abb. 5, → Abb. 6

Frontansicht:

→ Abb. 7

Installationsvarianten

Hier finden Sie eine Übersicht über die unterschiedlichen Installationsvarianten.

Geruchsfilter und Adapter für Umluftbetrieb:

→ Abb. 8

Akustikfilter und Dichtung für Abluftbetrieb:

→ Abb. 9

Hinweis: Geeignete Kanäle für die Installation können Sie über den Kundendienst, auf unserer Website oder im Fachhandel erwerben.

Sicherheitsabstände

Beachten Sie die Sicherheitsabstände des Geräts.

Abstände zum Überlaufbehälter:

→ Abb. 10

Position von Überlaufbehälter:

→ Abb. 11

Bei einem Abstand von 50 mm zwischen Möbelrückwand und Wand ist die Leistung optimal. Bei einem geringeren Abstand verringert sich die Leistung.

→ Abb. 12

Sicherheitsabstände beim Arbeitsplattenausschnitt beachten.

Keine Gegenstände in der Schublade ablegen, die die maximale Höhe der Schublade überschreiten.

Die Gegenstände können gegen den Gerätesockel stoßen und dadurch die Funktionen stören.

→ Abb. 13

Allgemeine Hinweise

■ Lesen Sie diese Anleitung sorgfältig.
■ Nur eine konzessionierte Fachkraft darf das Gerät anschließen.
■ Vor der Durchführung jeglicher Arbeiten die Stromzufuhr abstellen.
- Nie dieses Gerät in Booten oder Fahrzeugen verwenden.
■ Die Empfehlungen des Arbeitsplattenherstellers beachten.

Sichere Montage

Beachten Sie diese Sicherheitshinweise, wenn Sie das Gerät montieren.

Nur bei fachgerechtem Einbau entsprechend der Montageanleitung ist die Sicherheit beim Gebrauch gewährleistet. Der Installateur ist für das einwandfreie Funktionieren am Aufstellungsort verantwortlich.

Hinweis: Dieses Gerät ist so konzipiert, dass es Dämpfe aus Kochgeschirr auf der Kochzone auffängt. Werden die Dämpfe von anderen Geräten (wie Küchenmaschinen oder Kochfeldern) aufgefangen,

hängt die Effizienz des Lüftungssystems von der Entfernung zwischen dem Lufteinlass und der Quelle der Dämpfe ab.

⚠️ WARNUNG – Gefahr durch Magnetismus!

Das Gerät enthält Permanentmagnete. Diese können elektronische Implantate, z. B. Herzschrittmacher oder Insulinpumpen beeinflussen.

- Personen mit elektronischen Implantaten müssen 10 cm Mindestabstand zum Gerät einhalten.

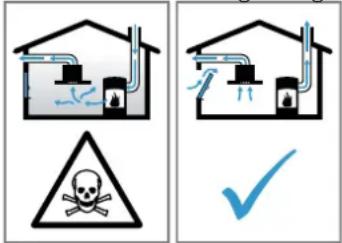

⚠️ WARNUNG – Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen. Raumluftabhängige Feuerstätten (z. B. gas-, öl-, holz- oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) beziehen Verbrennungsluft aus dem Aufstellraum und führen die Abgase durch eine Abgasanlage (z. B. Kamin) ins Freie. In Verbindung mit einer eingeschalteten Dunstabzugshaube wird der Küche und den benachbarten Räumen Raumluft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abzugsschacht werden in die Wohnräume zurückgesaugt.

• Immer für ausreichend Zuluft sorgen, wenn das Gerät im Abluftbetrieb gleichzeitig mit einer raumluftabhängigen Feuerstätte verwendet wird.
  Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, in Verbindung mit einem Zuluft- / Abluftmauerkasten oder durch andere technische Maßnahmen, die zur Verbrennung benötigte Luft nachströmen kann. Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwerts nicht sicher.
• Ziehen Sie in jedem Fall den Rat des zuständigen Schornsteinfegermeisters hinzu, der den gesamten Lüftungsverbund des Hauses beurteilen kann und Ihnen die passende Maßnahme zur Belüftung vorschlägt.
• Wird das Gerät ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

⚠️ WARNUNG – Brandgefahr!

Die Fettablagerungen im Fettfilter können sich entzünden.

In der Nähe des Gerätes nie mit offener Flamme arbeiten (z. B. flambieren).
- Gerät nur dann in der Nähe einer Feuerstätte für feste Brennstoffe (z. B. Holz oder Kohle) installieren, wenn eine geschlossene, nicht abnehmbare Abdeckung vorhanden ist. Es darf keinen Funkenflug geben.

⚠️ WARNUNG – Verletzungsgefahr!

Veränderungen am elektrischen oder mechanischen Aufbau sind gefährlich und können zu Fehlfunktionen führen.

- Keine Veränderungen am elektrischen oder mechanischen Aufbau durchführen.

Teile, die während der Montage zugänglich sind, können scharfkantig sein und zu Schnittverletzungen führen.

▶ Schutzhandschuhe tragen.

Das Gerät ist schwer.

• Zum Bewegen des Gerätes sind 2 Personen erforderlich.
  ▶ Nur geeignete Hilfsmittel verwenden.

⚠️ WARNUNG – Erstickungsgefahr!

Kinder können sich Verpackungsmaterial über den Kopf ziehen oder sich darin einwickeln und ersticken.

▶ Verpackungsmaterial von Kindern fernhalten.

- Kinder nicht mit Verpackungsmaterial spielen lassen.

⚠️ WARNUNG – Vergiftungsgefahr!

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

• Die Abluft nicht in einen Rauchkamin oder einen Abgaskamin abgeben, der in Betrieb ist.
  Die Abluft nicht in einen Schacht abgeben, der zur Entlüftung von Aufstellungsräumen von Feuerstätten dient.
• Soll die Abluft in einen Rauchkamin oder Abgaskamin geführt werden, der nicht in Betrieb ist, muss die Zustimmung des zuständigen Schornsteinfegermeisters eingeholt werden.

Zurückgesaugte Verbrennungsgase können zu Vergiftungen führen.

- Wenn eine Dunstabzugshaube mit einer raumluftabhängigen Feuerstätte installiert wird, muss die Stromzuführung der Dunstabzugshaube mit einer geeigneten Sicherheitsschaltung versehen werden.

Hinweise zum elektrischen Anschluss

Um das Gerät sicher elektrisch anschließen zu können, beachten Sie diese Hinweise.

⚠️ WARNING – Stromschlaggefahr!

Die Trennung des Geräts vom Stromnetz muss jederzeit möglich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte Anschlussdose angeschlossen werden.

In der festverlegten elektrischen Installation muss eine allpolige Trennvorrichtung nach den Bedingungen der Überspannungskategorie III und nach den Errichtungsbestimmungen eingebaut werden.
- Nur eine Elektrofachkraft darf die festverlegte elektrische Installation ausführen. Wir empfehlen einen Fehlerstromschutzschalter (FI-Schalter) im Stromkreis der Geräteversorgung zu installieren.
■ Das Anschlusskabel nicht knicken oder einklemmen und von scharfen Kanten fernhalten.
■ Das Anschlusskabel so verlegen, dass es nicht das heiße Gerätegehäuse berührt.
- Nur das mit dem Gerät mitgelieferte oder vom technischen Kundendienst gelieferte Anschlusskabel verwenden.
■ Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
Das Gerät entspricht der Schutzklasse 1. Daher das Gerät nur mit Schutzleiter-Anschluss verwenden.
■ Der Hersteller übernimmt keine Verantwortung für Betriebsstörungen oder mögliche Schäden, die auf eine fehlerhafte elektrische Installation zurückzuführen sind.

Elektrischen Anschluss vorbereiten

Voraussetzung: Nur der dafür ausgebildete Kunden- dienst darf Arbeiten am Geräteinneren durchführen oder das Netzkabel tauschen.

1. Die Hinweise zum elektrischen Anschluss beachten.

Bei einer fehlerhaften Montage, einem unsachgemäßen Einbau oder Anschluss erlischt die Garantie.

1. Falls eine längere Netzanschlussleitung notwendig ist, den Kundendienst kontaktieren. Anschlussleitungen stehen bis zu 2,20 m zur Verfügung.
2. Bei Geräten ohne vorinstalliertes Kabel das Netzkabel in die Anschlussdose einführen.

Anschlussdose öffnen

- Den Deckel der Anschlussdose mithilfe eines Schraubenziehers anheben.

→ Abb. 14

Anschlussdose vorbereiten

1. Die Schraube lösen.
   → Abb. 15
2. Die Zugentlastung mithilfe eines Schraubenziehers anheben.
   → Abb. 16
3. Die Zugentlastung lösen.
   → Abb. 17

Kabel in Anschlussdose anschließen

1. Bei 3 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.

→ Abb. 18

1. Bei 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.

→ Abb. 19

1. Bei 1 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.

→ Abb. 20

1. Bei 2 L / 2 N das Kabel gemäß der folgenden Abbildung an der Anschlussdose anschließen.

→ Abb. 21

1. Die Farben der Kabel beachten.

2. BN: Braun

3. BU: Blau
   – GN/YE: Gelb und grün
4. BK: Schwarz

5. GY: Grau

6. Bei Bedarf die beiliegenden Kupferbrücken gemäß dem Anschlussbild einbauen.

7. Die Kabel anschließen und dann die Schrauben an der Anschlussdose festziehen.
8. Bei einem Anschluss 1 N\~ oder 2 L / 2 N gemäß dem Anschlussbild entspricht 1 dem Ventilatormotor.
9. Bei einem Anschluss 2 N\~/3 N\~ entspricht die Phase L1 (Grey) dem Ventilatormotor.

Kabel in der Anschlussdose befestigen

1. Das Netzkabel mit der Zugentlastung befestigen.
2. Die Schraube an der korrekten Position anziehen.

- Keinen Akkuschrauber verwenden.

→ Abb. 22

1. Um den Verschluss der Anschlussdose zu erleichtern, die Kabel im mittleren Bereich der Anschlussdose anordnen.
2. Den Deckel der Anschlussdose schließen.

Hinweise zur Abluftleitung

Der Hersteller des Geräts übernimmt keine Gewährleistung für Beanstandungen, die auf die Rohrstrecke zurückzuführen sind.

■ Ein kurzes, geradliniges Abluftrohr mit einem möglichst großen Rohrdurchmesser verwenden.
■ Lange, raue Abluftrohre, viele Rohrbögen oder kleine Rohrdurchmesser verringern die Absaugleistung und erhöhen das Lüftergeräusch.

■ Ein Abluftrohr aus nicht brennbarem Material verwenden.
■ Um Kondensat-Rücklauf zu vermeiden, das Abluftrohr vom Gerät aus mit 1° Gefälle montieren.

Flachkanäle

Flachkanäle verwenden, deren Innenquerschnitt dem Durchmesser der Rundrohre entspricht:

■ Durchmesser 150 mm entspricht ca. 177 cm².
■ Bei abweichenden Rohrdurchmessern Dichtstreifen einsetzen.
■ Keine Flachkanäle mit scharfen Umlenkungen verwenden.

Rundrohre

Rundrohre mit einem Innendurchmesser von 150 mm verwenden.

Hinweise zum Abluftbetrieb

Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut werden.

Hinweise

• Wenn dem Gerät keine Rückstauklappe beilgelegt ist, kann eine Rückstauklappe über den Fachhandel bezogen werden.
  ■ Wenn die Abluft durch die Außenwand geleitet wird, sollte ein Teleskop-Mauerkasten verwendet werden.

Möbel prüfen

1. Prüfen, ob das Einbaumöbel waagerecht und ausreichend tragfähig ist.

Das maximale Gewicht des Geräts beträgt ca. 25 kg.

Die Arbeitsplatte, in die Sie das Gerät einbauen, muss Belastungen von ca. 60 kg standhalten.

1. Sicherstellen, dass die Stabilität des Einbaumöbels auch nach den Ausschnittarbeiten gewährleistet ist.

2. Die Tragfähigkeit und die Stabilität durch geeignete Unterkonstruktionen sicherstellen, insbesondere bei dünnen Arbeitsplatten.

3. Das Gerätegewicht inklusive zusätzlicher Beladung berücksichtigen.

4. Hitzebeständiges und feuchtigkeitsbeständiges Verstärkungsmaterial verwenden.

5. Sicherstellen, dass das Einbaumöbel bis 90 °C hitzebeständig ist.

6. Keine anderen Geräte unterbauen, z. B. Backöfen, Kühlgeräte, Geschirrspüler oder Waschmaschinen.
7. Die Ebenheit des Geräts erst nach der Installation in der Einbauöffnung überprüfen.
8. Sie können den Abstand zu einem Oberschrank frei wählen. Dabei die Benutzerfreundlichkeit und die Ergonomie bei der Verwendung der Platte berücksichtigen.

Halteschienen montieren

▶ Die Halteschienen im Möbelstück montieren.

• Die Halteschienen auf die Stein-Arbeitsplatte kleben. Bei Arbeitsplatten aus Stein hitzebeständigen, zum Verkleben von Metall und Stein geeigneten Klebstoff verwenden.
• Kein Silikon zum Abdichten verwenden.
  → Abb. 23

Möbel vorbereiten

Voraussetzung: Die Einbaumöbel sind bis 90 °C temperaturbeständig.

1. Den Möbelausschnitt gemäß der Einbauskizze anzeichnen.

→ Abb. 13

1. Vier Mal Bohrungen mit einem Durchmesser von 6 mm herstellen.

→ Abb. 24

1. Sicherstellen, dass der Winkel der Schnittfläche zur Arbeitsplatte 90° beträgt.

→ Abb. 24

Beim Einbau über einem Schubfach die Mindestabstände einhalten

1. Zur Entnahme des Überlaufbehälters bei eingebautem Gerät die Mindestabstände berücksichtigen.

→ Abb. 10

1. Die Position des Überlaufbehälters beachten.

→ Abb. 11

Möbel für Umluftbetrieb mit dem Adapter vorbereiten

Hinweise

■ Wir empfehlen keine Installation an einer nicht-thermisch isolierten Außenwand oder über kaltem Boden ( ≥ 0,5 W/m ^2 °C).

■ Die Ausblassseite nicht direkt an andere Geräte ohne Trennwände anschließen. Wenn Sie keine Trennwände einbauen können, verwenden Sie eine andere Installationsvariante.

1. Bei der Kombination mit dem Adapter für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

→ Abb. 25

1. Die Dicke der Arbeitsplatte messen. Das Maß auf die Schablone übertragen und eine Linie zeichnen, die dieser entspricht.

→ Abb. 26

1. Auf der Schablone entlang der markierten Linie der Arbeitsplattendicke A, der Schnittmittellinie B und der Bezugslinie zum inneren Luftauslass C schneiden.

2. Die Mitte des Ausschnitts in der Arbeitsplatte als Mittellinie auf der Möbelrückwand anzeichnen. → Abb. 27

3. Die Schablone an der Mittellinie der Möbelrückwand und an der Unterkante der Arbeitsfläche ausrichten.

4. Den Ausschnitt in der Rückwand entsprechend der Schablone herstellen.

5. Nach den Ausschnittarbeiten die Späne entfernen.

6. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.

→ Abb. 24

Belüftung

1. Bei Umluftbetrieb in der Sockelleiste des Möbels einen Luftauslass herstellen.

- Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm² vorsehen.

- Um den Luftzug und das Geräusch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführen.

- Die Auslassöffnung durch Kürzen der Sockelleisten oder die Verwendung geeigneter Lüftungsgitter oder Lammellensockel herstellen.

1. Um eine korrekte Funktionsweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200 cm² im Unterschrank angemessen belüften.

Gerät mit Umluftbetrieb mit Adapter einbauen Die Dichtung auf dem Adapter befestigen

- Die Dichtung auf dem Adapter mit max. 5 mm zum Rand befestigen.

→ Abb. 28

Adapter anbringen

1. Die Klebefläche um den Ausschnitt an der Möbelrückwand reinigen und entfetten.

2. Den Adapter in die Auslassöffnung an der Rückseite des Kochfelds einsetzen.

→ Abb. 29

1. Die Schutzfolie des Klebebands vom Adapter entfernen.

→ Abb. 30

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.

2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen.

→ Abb. 31

Adapter fixieren

1. Den Adapter an der mittleren Halterung festhalten und mit den seitlichen Halterungen gegen die Möbelrückwand im Unterschrank schieben und festkleben.

→ Abb. 32

1. Bei Bedarf den Adapter zusätzlich mit Schrauben fixieren.

→ Abb. 33

Möbel für Umluftbetrieb mit Umluftkanal vorbereiten

1. Bei Bedarf die Möbelrückwand entfernen.

2. Bei der Kombination mit dem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

→ Abb. 34

1. Bei Umluftbetrieb in der Sockelleiste des Möbels einen Luftauslass herstellen.

- Einen Mindestquerschnitt des Luftauslasses von ca. 400 cm² vorsehen.

- Um den Luftzug und das Geräusch niedrig zu halten, in der Sockelblende die Auslassöffnung so groß wie möglich ausführen.

- Die Auslassöffnung durch Kürzen der Sockelleisten oder die Verwendung geeigneter Lüftungsgitter oder Lammellensockel herstellen.

1. Um eine korrekte Funktionsweise des Geräts zu garantieren, das Kochfeld über einen Luftauslass mit einem Mindestquerschnitt von 200 cm² im Unterschrank angemessen belüften.

2. Nach den Ausschnittarbeiten die Späne entfernen.

3. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.

→ Abb. 24

Gerät für Umuftbetrieb mit Umluftkanal einbauen

1. Beim Umluftbetrieb die Dichtung, den Umluftkanal, den Diffusor und die Geruchsfilter verwenden.

2. Die Maße für die unterschiedlichen Flachkanalbögen beachten. → Seite 14

Dichtung befestigen

- Die mitgelieferte Dichtung am Flachkanalbogen maximal 5 mm vom Rand befestigen.

→ Abb. 35

Flachkanalbogen einsetzen

- Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen.

→ Abb. 36

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.

2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen.

→ Abb. 37

Verrohrung zwischen Gerät und Diffusor herstellen

1. Die Bauteile des Umluftkanals miteinander verbinden.

2. Die Flachkanalrohrverbinder durch Einrasten befestigen.

3. Für eine zusätzliche Fixierung die Flachkanalrohrverbinder mit 4 Schrauben für Kunststoffe PT 4x8 mm zusammenschrauben.

→ Abb. 38

1. Den Umluftkanal mit dem Flachkanalbogen an der Rückseite des Kochfelds verbinden.

→ Abb. 39

1. Den Diffusor mit dem Umluftkanal verbinden.

→ Abb. 40

Möbel für Abluftbetrieb vorbereiten

1. Bei Bedarf die Möbelrückwand entfernen.

2. Bei der Kombination mit einem Flachkanalbogen für den Ausschnitt in der Rückwand die entsprechenden Maße beachten.

→ Abb. 41

1. Nach den Ausschnittarbeiten die Späne entfernen.

2. Die Schnittflächen hitzebeständig und wasserdicht versiegeln.

→ Abb. 42

Gerät für Abluftbetrieb einbauen

1. Beim Abluftbetrieb die Dichtung und die Akustikfilter verwenden.

2. Die Hinweise zur Abluftleitung beachten.

→ Seite 16

Dichtung befestigen

- Die mitgelieferte Dichtung am Flachkanalbogen maximal 5 mm vom Rand befestigen.

→ Abb. 35

Verrohrung herstellen

1. Den Flachkanalbogen in die Auslassöffnung an der Geräterückseite einsetzen.

→ Abb. 36

1. Bei Bedarf weitere Verrohrungselemente montieren.

Gerät in den Arbeitsplattenausschnitt einsetzen

1. Sicherstellen, dass das Anschlusskabel mit dem Gerät verbunden ist.

2. Das Gerät vorsichtig in den Arbeitsplattenausschnitt einsetzen.

→ Abb. 37

Abluftverbindung herstellen

1. Das Abluftrohr am Flachkanalbogen befestigen.

2. Die Verbindung zur Abluftöffnung herstellen.

3. Die Verbindungsstellen geeignet abdichten.

Filter einsetzen

Hinweis: Bei Umluftbetrieb die Geruchsfilter einsetzen.

Bei Abluftbetrieb die Akustikfilter einsetzen.

1. Die Luftstromrichtung der Filter beachten.

2. Zwei der Filter links und rechts in das Gerät einsetzen und nach vorne schieben.

→ Abb. 43

1. Die anderen Filter links und rechts in das Gerät einsetzen.

→ Abb. 44

Fettfilter einsetzen

▶ Den Fettfilter einsetzen.

→ Abb. 45

Stromanschluss herstellen

1. Die Anschlussdaten auf dem Typenschild beachten.

2. Bei 3 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 46

1. Bei 2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 47

1. Bei 1 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 48

1. Bei 2 L/2 N das Kabel an der Anschlussdose gemäß der Abbildung anschließen.

→ Abb. 49

1. Die Farben der Kabel beachten.

- BN: Braun

- BU: Blau

- GN/YE: Gelb und grün

- BK: Schwarz

- GY: Grau

1. Je nach Anschlussart bei Bedarf die vom Werk gelieferten Aderendhülsen anders anordnen.

2. Um bei Bedarf zwei Kabel zu verbinden, eine Aderendhülse einsetzen.

– Die Adern kürzen.

– Die Isolierung entfernen.

Funktion prüfen

1. Das Gerät einschalten.

2. Wenn 048016091,uchtet, ist das Gerät nicht richtig angeschlossen. → "Elektrischen Anschluss prüfen und korrigieren", Seite 18

3. Wenn kein Fehler in der Anzeige des Geräts erscheint, die Funktion der Lüftung anhand der Gebrauchsanleitung prüfen.

Elektrischen Anschluss prüfen und korrigieren

1. Das Gerät vom Stromanschluss trennen.

2. Prüfen, ob der Anschluss am Gerät und der gebäudeseitige Anschluss dem Anschlussschema in dieser Montageanleitung entsprechen. → "Elektrischen Anschluss vorbereiten", Seite 15 → "Stromanschluss herstellen", Seite 18

3. Bei 3 N die folgende Abbildung beachten. → Abb. 50

4. Bei 2 N die folgende Abbildung beachten. → Abb. 51

5. Bei 1 N die folgende Abbildung beachten. → Abb. 52

Anzeige auf Abluftbetrieb umstellen

1. Bei Bedarf für den Abluftbetrieb die Anzeige der elektronischen Steuerung in den Grundeinstellungen umstellen.

2. Das Kapitel Grundeinstellungen in der Gebrauchsanleitung beachten.

Gerät ausbauen

ACHTUNG!

Werkzeuge können den Geräterahmen beschädigen.

Das Gerät nicht von oben heraushebeln.

1. Das Gerät vom Stromnetz trennen.

2. Den Abluftkanal entfernen oder die Umluftverbindungen lösen.

3. Das Gerät von unten herausdrücken.

en

Scope of delivery
