BEDIENUNGSANLEITUNG KDC130UG KENWOOD

RÉGLAGES D’AFFICHAGE

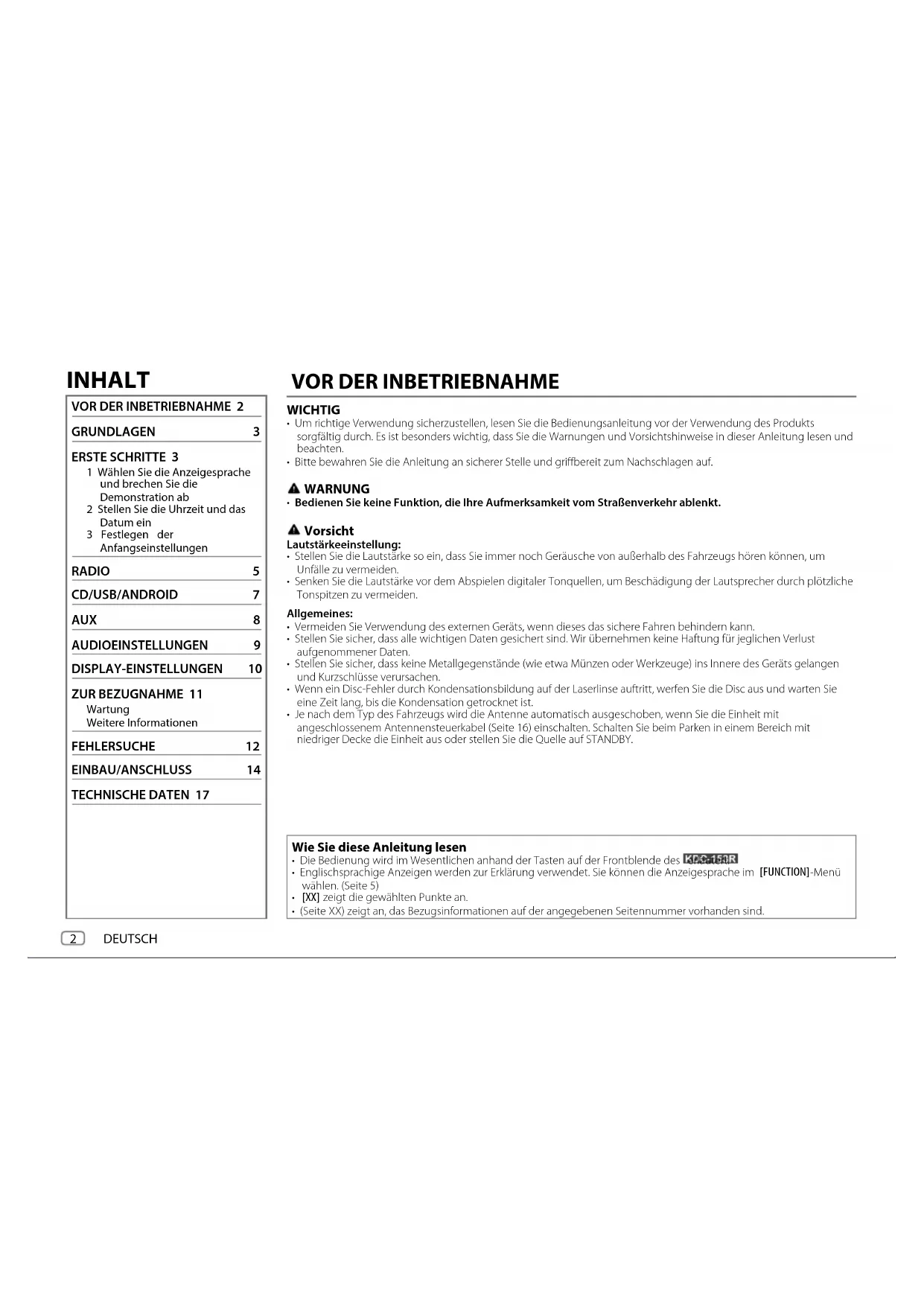

VOR DER INBETRIEBNAHME

• Um richtige Verwendung sicherzustellen, lesen Sie die Bedienungsanleitung vor der Verwendung des Produkts sorgfältig durch. Es ist besonders wichtig, dass Sie die Warnungen und Vorsichtshinweise in dieser Anleitung lesen und beachten.

• Bitte bewahren Sie die Anleitung an sicherer Stelle und griffbereit zum Nachschlagen auf. WARNUNG

• Bedienen Sie keine Funktion, die Ihre Aufmerksamkeit vom Straßenverkehr ablenkt. Vorsicht Lautstärkeeinstellung:

• Stellen Sie die Lautstärke so ein, dass Sie immer noch Geräusche von außerhalb des Fahrzeugs hören können, um Unfälle zu vermeiden.

• Senken Sie die Lautstärke vor dem Abspielen digitaler Tonquellen, um Beschädigung der Lautsprecher durch plötzliche Tonspitzen zu vermeiden. Allgemeines:

• Vermeiden Sie Verwendung des externen Geräts, wenn dieses das sichere Fahren behindern kann.

• Stellen Sie sicher, dass alle wichtigen Daten gesichert sind. Wir übernehmen keine Haftung für jeglichen Verlust aufgenommener Daten.

• Stellen Sie sicher, dass keine Metallgegenstände (wie etwa Münzen oder Werkzeuge) ins Innere des Geräts gelangen und Kurzschlüsse verursachen.

• Wenn ein Disc-Fehler durch Kondensationsbildung auf der Laserlinse auftritt, werfen Sie die Disc aus und warten Sie eine Zeit lang, bis die Kondensation getrocknet ist.

• Je nach dem Typ des Fahrzeugs wird die Antenne automatisch ausgeschoben, wenn Sie die Einheit mit angeschlossenem Antennensteuerkabel (Seite 16) einschalten. Schalten Sie beim Parken in einem Bereich mit niedriger Decke die Einheit aus oder stellen Sie die Quelle auf STANDBY. INHALT

VOR DER INBETRIEBNAHME 2

GRUNDLAGEN 3 ERSTE SCHRITTE 3 1 Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab 2 Stellen Sie die Uhrzeit und das Datum ein 3 Festlegen der Anfangseinstellungen RADIO 5

AUX 8 AUDIOEINSTELLUNGEN 9 DISPLAY-EINSTELLUNGEN 10 ZUR BEZUGNAHME 11 Wartung Weitere Informationen FEHLERSUCHE 12 EINBAU/ANSCHLUSS 14 TECHNISCHE DATEN 17 Wie Sie diese Anleitung lesen

• Die Bedienung wird im Wesentlichen anhand der Tasten auf der Frontblende des erläutert.

• Englischsprachige Anzeigen werden zur Erklärung verwendet. Sie können die Anzeigesprache im [FUNCTION] -Menü wählen. (Seite 5)

[XX] zeigt die gewählten Punkte an.

• (Seite XX) zeigt an, das Bezugsinformationen auf der angegebenen Seitennummer vorhanden sind. JS_KWD_KDC_153R_EN_GE.indd 2JS_KWD_KDC_153R_EN_GE.indd 2 18/7/2018 10:05:21 AM18/7/2018 10:05:21 AMDEUTSCH

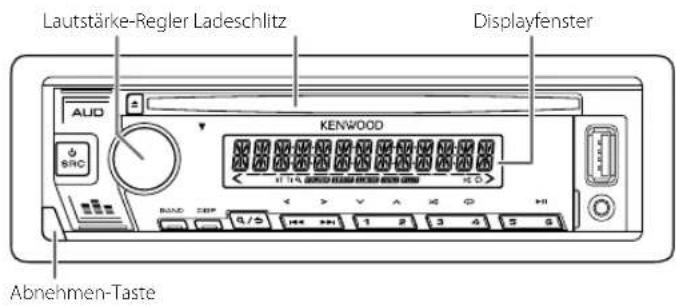

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) GRUNDLAGEN Zum Auf der Frontblende Einschalten Drücken Sie B SRC.

• Zum Ausschalten halten Sie die Taste gedrückt. Einstellen der Lautstärke Drehen Sie den Lautstärke-Regler. Quelle auswählen Drücken Sie B SRC wiederholt. Ändern der Display- Information Drücken Sie DISP wiederholt. (Seite 12) Anbringen Rücksetzen Frontblende Ihre aktuellen Voreinstellungen werden gelöscht, mit Ausnahme gespeicherter Radiosender. Abnehmen Lautstärke-Regler Ladeschlitz Abnehmen-Taste Displayfenster ERSTE SCHRITTE Wählen Sie die Anzeigesprache und brechen Sie die Demonstration ab Beim ersten Einschalten des Geräts (nach dem Rücksetzen des Geräts), erscheint folgende Anzeige im Display: “SEL LANGUAGE”

“PRESS” “VOLUME KNOB”

1 Drehen Sie den Lautstärke-Regler zum Wählen von [EN] (Englisch), [RU] (Russisch), [SP] (Spanisch) oder [FR] (Französisch), und drücken Sie dann den Regler. [EN] ist für das ursprüngliche Setup gewählt. Dann erscheint folgendes in der Anzeige: “CANCEL DEMO” “PRESS” “VOLUME KNOB”. 2 Drücken Sie den Lautstärke-Regler erneut. [YES] ist für das ursprüngliche Setup gewählt. 3 Drücken Sie den Lautstärke-Regler erneut. “DEMO OFF” erscheint. Stellen Sie die Uhrzeit und das Datum ein

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK] , und drücken Sie dann den Regler. Zum Einstellen der Uhr 3 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCKADJUST] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Stunde Minute 5 Drehen Sie den Lautstärke-Regler zum Wählen von [CLOCK FORMAT] , und drücken Sie dann den Regler. 6 Drehen Sie den Lautstärke-Regler zum Wählen von [12H] oder [24H] , und drücken Sie dann den Regler.

JS_KWD_KDC_153R_EN_GE.indd 3JS_KWD_KDC_153R_EN_GE.indd 3 18/7/2018 10:05:22 AM18/7/2018 10:05:22 AM4 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) ERSTE SCHRITTE Zum Einstellen des Datums 7 Drehen Sie den Lautstärke-Regler zum Wählen von [DATEFORMAT] , und drücken Sie dann den Regler. 8 Drehen Sie den Lautstärke-Regler zum Wählen von [DD/MM/YY] oder [MM/DD/YY] , und drücken Sie dann den Regler. 9 Drehen Sie den Lautstärke-Regler zum Wählen von [DATESET] , und drücken Sie dann den Regler. 10 Drehen Sie den Lautstärke-Regler, um die Einstellungen vorzunehmen, und drücken Sie dann den Regler. Tag Monat Jahr oder Monat Tag Jahr 11 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Festlegen der Anfangseinstellungen

Drücken Sie B SRC wiederholt, um auf STANDBY zu schalten. 2 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten.

• Durch Drücken von AUD gehen Sie direkt zu [AUDIO CONTROL]

3 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 4 Wiederholen Sie Schritt 3, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [AUDIO CONTROL] [SWITCH PREOUT] [REAR]/[SUB-W]: Wählt, ob hintere Lautsprecher oder ein Subwoofer an die Line-Out-Buchsen an der Rückseite angeschlossen sind (über einen externen Verstärker). (Seite 15) [SP SELECT] [OFF]/5/4/6×9/6/OEM: Auswahl entsprechend der Lautsprechergröße (5 Zoll oder 4 Zoll, 6×9 Zoll oder 6 Zoll) oder OEM-Lautsprechern für optimale Leistung.

[TUNERSETTING] [PRESET TYPE] [NORMAL]: Speichert einen Sender für jede Sendespeichertaste in jedem Frequenzband (FM1/FM2/FM3/MW/LW). ; [MIX]: Speichert einen Sender für jede Sendespeichertaste ungeachtet des Frequenzbands. [SYSTEM] [KEY BEEP] [ON]: Aktiviert den Tastenberührungston. ; [OFF]: Deaktiviert. [SOURCE SELECT] [BUILT-IN AUX] [ON]: Aktiviert Sie AUX in der Quellenwahl. ; [OFF]: Deaktiviert. (Seite 8) [P-OFF WAIT] Nur zutreffend, wenn der Demonstrationsmodus ausgeschaltet ist. Stellt die Zeitdauer ein, bis das Gerät automatisch ausschaltet (im Standby- Modus), um Batteriestrom zu sparen. [20M]: 20 Minutes ; [40M]: 40 Minutes ; [60M]: 60 Minutes ; [–––]: Hebt auf [CD READ] [1]: Hiermit wird automatisch zwischen Discs mit Audiodateien und Musik-CDs unterschieden. ; [2]: Hiermit wird die Wiedergabe zwangsweise als Musik-CD durchgeführt. Es kommt kein Ton, wenn eine Disc mit Audiodateien abgespielt wird.

[UPDATE SYSTEM] [F/W UP xxxx] [YES]: Startet die Aktualisierung der Firmware. ; [NO]: Hebt auf (Aktualisierung wird nicht ausgeführt). Einzelheiten darüber, wie Sie die Firmware aktualisieren können, besuchen Sie <www.kenwood.com/cs/ce/>. [CLOCK] [CLOCK DISPLAY] [ON]: Die Uhrzeit wird im Display angezeigt, auch wenn das Gerät ausgeschaltet wird. ; [OFF]: Hebt auf. JS_KWD_KDC_153R_EN_GE.indd 4JS_KWD_KDC_153R_EN_GE.indd 4 18/7/2018 10:05:22 AM18/7/2018 10:05:22 AMDEUTSCH

Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) ERSTE SCHRITTE [ENGLISH] Wählen Sie die Anzeigesprache für das [FUNCTION]-Menü und die Musik- Information, wo zutreffend. Als Standard ist [ENGLISH] ausgewählt.

• “ST” leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

• Die Einheit schaltet automatisch auf FM (UKW)-Alarm, wenn ein Alarmsignal von einer UKW-Sendung empfangen wird. Suche nach einem Sender

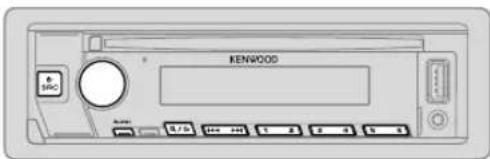

Drücken Sie B SRC wiederholt, um RADIO zu wählen. 2 Drücken Sie BAND wiederholt, um FM1/FM2/FM3/MW/LW zu wählen. 3 Drücken Sie S / T, um einen Sender zu suchen. Sie können bis zu 18 Sender für FM (UKW) und 6 Sender für MW/LW speichern.

• Zum Speichern eines Senders: Halten Sie eine der Zifferntasten (1 bis 6) gedrückt.

• Zum Auswählen eines gespeicherten Senders: Drücken Sie eine der Zifferntasten (1 bis 6). Andere Einstellungen

Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands (Seite 6), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/ aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

JS_KWD_KDC_153R_EN_GE.indd 5JS_KWD_KDC_153R_EN_GE.indd 5 18/7/2018 10:05:22 AM18/7/2018 10:05:22 AM6 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Standard: [XX] [TUNER SETTING] [SEEK MODE] Wählt die Suchmethode für S / T -Tasten wenn gedrückt. [AUTO1]: Sucht automatisch nach einem Sender. ; [AUTO2]: Suchen Sie nach einem Festsender. ; [MANUAL]: Sucht manuell nach einem Sender. [LOCAL SEEK] [ON]: Sucht nur Sender mit gutem Empfang. ; [OFF]: Hebt auf.

• Die vorgenommenen Einstellungen gelten nur für die gewählte Quelle/ den gewählten Sender. Wenn Sie die Quelle/den Sender gewechselt haben, müssen Sie die Einstellungen erneut vornehmen. [AUTO MEMORY] [YES]: Beginnt automatisch die Speicherung von 6 Sendern mit gutem Empfang. ; [NO]: Hebt auf.

• Nur wählbar, wenn [NORMAL] für [PRESET TYPE] gewählt ist. (Seite 4) [MONO SET] [ON]: Verbessert den FM (UKW)-Empfang, aber der Stereoeffekt geht verloren. ; [OFF]: Hebt auf. [NEWS SET] [ON]: Das Gerät schaltet kurzzeitig auf das Nachrichtenprogramm, falls verfügbar. ; [OFF]: Hebt auf. [REGIONAL] [ON]: Schaltet auf einen anderen Sender in der spezifischen Region nur mit der “AF”-Steuerung. ; [OFF]: Hebt auf. [AF SET] [ON]: Sucht automatisch einen anderen Sender auf, der das gleiche Programm im gleichen Radio Data System-Netzwerk sendet und einen besseren Empfang aufweist, falls der aktuelle Empfang schlecht ist. ; [OFF]: Hebt auf. [TI] [ON]: Erlaubt es, das Gerät kurzzeitig auf Verkehrsinformation schalten, wenn verfügbar (“TI” leuchtet auf), während alle Quellen gehört werden ausgenommen auf MW/LW. ; [OFF]: Hebt auf. [PTY SEARCH]

Drehen Sie den Lautstärke-Regler zum Wählen des verfügbaren Programmtyps (siehe rechte Spalte), und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Wählen der PTY-Sprache ([ENGLISH]/ [FRENCH]/[GERMAN]), und drücken Sie dann den Regler.

zum Starten des Suchlaufs. RADIO CLOCK [TIME SYNC] [ON]: Synchronisiert die Zeit des Geräts mit der Radio Data System-Senderzeit. ; [OFF]: Hebt auf.

[PTY SEARCH] ist nur wählbar, wenn der Wellenbereich FM1/FM2/FM3 ist.

• Wenn die Lautstärke während des Empfangs von Verkehrsinformationen oder Nachrichtensendungen eingestellt wird, wird die eingestellte Lautstärke automatisch gespeichert. Werden die Verkehrsinformationen oder die Nachrichtensendung das nächste Mal aufgerufen, wird diese Einstellung übernommen. Verfügbarer Programmtyp für [PTY SEARCH] [SPEECH]

[FOLK M] (Musik) Das Gerät sucht den Programmtyp, der unter [SPEECH] oder [MUSIC] kategorisiert ist, wenn gewählt. JS_KWD_KDC_153R_EN_GE.indd 6JS_KWD_KDC_153R_EN_GE.indd 6 18/7/2018 10:05:22 AM18/7/2018 10:05:22 AMDEUTSCH

Zum Auf der Frontblende Wiedergabe/Pause Drücken Sie 6 IW. Vorspulen/Rückspule*3 Halten Sie S / T gedrückt. Auswählen eines Tracks/ einer Datei Drücken Sie S / T. Auswählen eines Ordners*4 Drücken Sie 2 / 1 . Wiederholte Wiedergabe*3 Drücken Sie 4 wiederholt. [TRACK REPEAT]

[ALL REPEAT] : MP3/WMA/WAV/FLAC-Datei Zufallswiedergabe*3 Drücken Sie 3 wiederholt. [DISC RANDOM]

[RANDOM OFF] : MP3/WMA/WAV/FLAC-Datei Halten Sie die 3 gedrückt, um [ALL RANDOM] zu wählen.*5 *1 Steuern Sie das Android-Gerät vom Android-Gerät selber über andere im Android-Gerät installierte Media-Player-Anwendungen. *2 Lassen Sie bei Nichtgebrauch nicht das Kabel im Auto liegen. *3 Gilt nicht für ANDROID. *4 Bei CD: Nur für MP3/WMA-Dateien. Dies funktioniert nicht bei ANDROID. *5 Bei CD: Nur für MP3/WMA-Dateien. Starten Sie die Wiedergabe Die Quelle schaltet automatisch um, und die Wiedergabe startet.

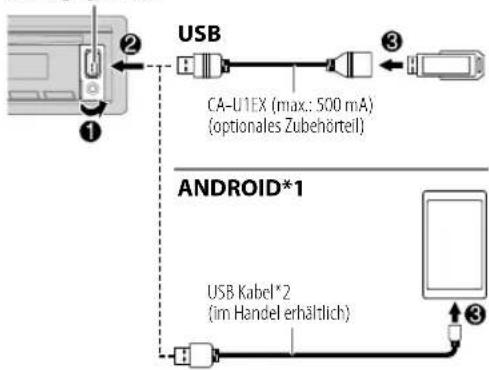

Disc auswerfen Beschriftungsseite USB-Eingangsterminal CA-U1EX (max.: 500 mA) (optionales Zubehörteil) USB Kabel*2 (im Handel erhältlich) USB ANDROID*1 JS_KWD_KDC_153R_EN_GE.indd 7JS_KWD_KDC_153R_EN_GE.indd 7 18/7/2018 10:05:22 AM18/7/2018 10:05:22 AM8 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) Wählen Sie das Musiklaufwerk Während USB als Quelle gewählt ist, drücken Sie 5 wiederholt. Im folgenden Laufwerk gespeicherte Titel werden abgespielt.

• Wählen Sie internen oder externen Speicher für ein Smartphone (Massenspeicherklasse).

• Gewähltes Laufwerk bei Gerät mit mehreren Laufwerken. Sie können das Musiklaufwerk auch aus dem [FUNCTION] -Menü auswählen. 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [USB] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [MUSICDRIVE] , und drücken Sie dann den Regler. 4 Drücken Sie den Lautstärkeregler, wenn [DRIVE CHANGE] im Display gezeigt wird. Das nächste Laufwerk ( [DRIVE 1] bis [DRIVE 5] ) wird automatisch gewählt, und die Wiedergabe startet. 5 Wiederholen Sie Schritt 1 bis 4, um die folgenden Laufwerke zu wählen. 6 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Auswählen einer Datei aus einem Ordner/einer Liste

Drücken Sie . 2 Drehen Sie den Lautstärke-Regler zum Wählen eines Ordners/einer Liste, und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen einer Datei, und drücken Sie dann den Regler. Schnellsuche (gilt nur für CD und USB-Quelle) Wenn Sie viele Dateien haben, können Sie diese schnell durchsuchen. Drehen Sie den Lautstärke-Regler schnell, um die Liste schnell zu durchsuchen.

• Zum Zurückkehren zum Grundordner/ersten Datei/Top-Menü drücken 5.

• Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

• Zum Abbrechen halten Sie gedrückt.

• Wählen Sie [ON] für [BUILT-INAUX]

[SOURCESELECT] . (Seite 4) Beginnen Sie zu hören

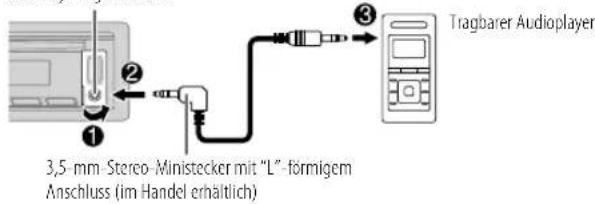

Schließen Sie einen tragbaren Audioplayer (im Handel erhältlich) an. Tragbarer Audioplayer 3,5-mm-Stereo-Ministecker mit “L”-förmigem Anschluss (im Handel erhältlich) Auxiliary-Eingabebuchse 2 Drücken Sie B SRC wiederholt zum Wählen von AUX. 3 Schalten Sie den tragbaren Audioplayer ein und starten Sie die Wiedergabe. Den AUX-Namen einstellen Beim Hören eines am Gerät angeschlossenen tragbaren Audioplayer... 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler zum Wählen von [SYSTEM] , und drücken Sie dann den Regler. 3 Drehen Sie den Lautstärke-Regler zum Wählen von [AUXNAME SET] , und drücken Sie dann den Regler. 4 Drehen Sie den Lautstärke-Regler zum Wählen eines Gegenstands, und drücken Sie dann den Regler. [AUX] (Standard)/ [DVD]

[TV] 5 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) AUDIOEINSTELLUNGEN Equalizer auswählen Drücken Sie wiederholt , um einen voreingestellten Equalizer (der für das Musikgenre geeignet ist) direkt auszuwählen. Vorwahl-Equalizer: [DRIVEEQ]/[TOP40]/[POWERFUL]/[ROCK]/[POPS]/[EASY]/[JAZZ]/ [NATURAL]/[USER]

• Sie können den voreingestellten Equalizer auch über das [AUDIO CONTROL] -Menü auswählen. Andere Einstellungen

Drücken Sie AUD, um direkt auf [AUDIO CONTROL] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler. 3 Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt oder aktiviert ist. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [AUDIOCONTROL] [SUB-WLEVEL] [–15] bis [+15] ([0]) Stellt den Subwoofer-Ausgangspegel ein. [BASSLEVEL] [–8] bis [+8] ([+2]) Stellt den Pegel zum Speichern für jede Quelle ein. (Bevor Sie eine Einstellung vornehmen, wählen Sie eine anzupassende Quelle aus.) [MIDLEVEL] [–8] bis [+8] ([+1]) [TRELEVEL] [–8] bis [+8] ([+1]) [EQ PRO] Justieren Ihre eigenen Klangeinstellungen.

• Die Einstellungen werden unter [USER] in [PRESET EQ] gespeichert. [BASS ADJUST] [BASS CTR FRQ] [60]/[80]/[100]/[200]: Wählt die Mittenfrequenz. [BASS LEVEL] [–8] bis [+8] ([+2]): Stellt den Pegel ein. [BASS Q FACTOR] [1.00]/[1.25]/[1.50]/[2.00]: Stellt den Qualitätsfaktor ein. [BASS EXTEND] [ON]: Schaltet den erweiterten Bass ein. ; [OFF]: Hebt auf. [MID ADJUST] [MID CTR FRQ] [0.5KHZ]/[1.0KHZ]/[1.5KHZ]/[2.5KHZ]: Wählt die Mittenfrequenz. [MID LEVEL] [–8] bis [+8] ([+1]): Stellt den Pegel ein. [MID Q FACTOR] [0.75]/[1.00]/[1.25]: Stellt den Qualitätsfaktor ein. [TRE ADJUST] [TRE CTR FRQ] [10.0KHZ]/[12.5KHZ]/[15.0KHZ]/[17.5KHZ]: Wählt die Mittenfrequenz. [TRE LEVEL] [–8] bis [+8] ([+1]): Stellt den Pegel ein. [PRESET EQ] [DRIVEEQ]/[TOP40]/[POWERFUL]/[ROCK]/[POPS]/[EASY]/[JAZZ]/ [NATURAL]/[USER]: Wählt einen Vorwahl-Equalizer, der für das Musikgenre geeignet ist.

• Wählen Sie [USER], um die in [EQ PRO] vorgenommenen Einstellungen zu verwenden.

[DRIVE EQ] ist ein Vorwahl-Equalizer, der Außengeräusche oder Fahrgeräusche von den Reifen verringert. JS_KWD_KDC_153R_EN_GE.indd 9JS_KWD_KDC_153R_EN_GE.indd 9 18/7/2018 10:05:22 AM18/7/2018 10:05:22 AM10 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) AUDIOEINSTELLUNGEN [BASSBOOST] [LV1]/[LV2]/[LV3]: Wählt Ihren bevorzugten Bass-Boost-Pegel. ; [OFF]: Hebt auf. [LOUDNESS] [LV1]/[LV2]: Wählt Ihre bevorzugten niedrigen und hohen Frequenzen, um eine gute Klangwirkung auch bei niedriger Lautstärke zu erhalten. ; [OFF]: Hebt auf. [SUBWOOFERSET] [ON]: Schaltet den Subwoofer-Ausgang ein. ; [OFF]: Hebt auf. [LPFSUBWOOFER] [THROUGH]: Alle Signale werden zum Subwoofer gesendet. ; [85HZ]/[120HZ]/[160HZ]: Audiosignale mit niedrigeren Frequenzen als 85 Hz/120 Hz/160 Hz werden zum Subwoofer geleitet. [SUB-WPHASE] [REVERSE] (180°)/[NORMAL] (0°): Wählt die Phase des Subwoofer- Ausgangs so, dass sie dem Lautsprecher-Ausgang für optimale Leistung entspricht.

• Nur wählbar, wenn eine andere Einstellung als [THROUGH] für [LPFSUBWOOFER] gewählt ist. [FADER] [R15] bis [F15] ([0]): Stellt die Balance zwischen hinterem und vorderem Lautsprecherausgang ein. [BALANCE] [L15] bis [R15] ([0]): Stellen Sie die Ausgangsbalance zwischen linken und rechten Lautsprechern ein. [VOLUMEOFFSET] Bei AUX: [–8] bis [+8] ([0]) ; Für andere Quellen: [–8] bis [0]: Nehmen Sie die Voreinstellung des Lautstärkepegels jeder Quelle vor. (Vor der Einstellung wählen Sie eine anzupassende Quelle aus.) [SOUNDRECNSTR] (Klangrekonstruktion) [ON]: Erzeugt realistischen Klang, indem die Hochfrequenzkomponenten kompensiert und die Anstiegszeit der Wellenform, die bei der Audiodaten- Kompression verloren gehen, wiederhergestellt werden. ; [OFF]: Hebt auf.

[SUB-W LEVEL]/[SUBWOOFER SET]/[LPF SUBWOOFER]/[SUB-W PHASE] ist nur wählbar, wenn [SWITCHPREOUT] auf [SUB-W] gestellt ist. (Seite 4)

ist nur wählbar, wenn [SUBWOOFERSET] auf [ON] gestellt ist. DISPLAY-EINSTELLUNGEN Zonen-Identifikation für Helligkeitseinstellungen 1 Drücken Sie den Lautstärke-Regler, um auf [FUNCTION] zu schalten. 2 Drehen Sie den Lautstärke-Regler, um einen Gegenstand zu treffen (siehe folgende Tabelle), und drücken Sie dann den Regler.

Wiederholen Sie Schritt 2, bis der gewünschte Gegenstand gewählt/aktiviert ist, oder folgen Sie den Anweisungen auf dem gewählten Gegenstand. 4 Halten Sie zum Beenden gedrückt. Zum Zurückschalten zum vorherigen Einstellelement drücken Sie

Standard: [XX] [DISPLAY] [DIMMER] Blenden Sie die Beleuchtung ab. [ON]: Die Abblendung ist eingeschaltet. [OFF]: Die Abblendung ist ausgeschaltet. [DIMMER TIME] : Stellen Sie die Anfangs- und Endzeit für die Abblendfunktion ein.

Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [ON], und drücken Sie dann den Regler.

Drehen Sie den Lautstärke-Regler zum Einstellen der Einschaltzeit [OFF], und drücken Sie dann den Regler. Standard: [ON]: [18:00] ; [OFF]: [6:00] [BRIGHTNESS]

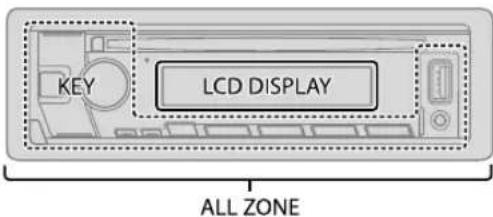

Wählen Sie eine Zone. (Siehe Abbildung oben.)

[LVL00] bis [LVL31]: Stellen Sie Ihre bevorzugte Helligkeitsstufe für die gewählte Zone ein. [TEXT SCROLL] [ONCE]: Scrollt die Display-Information einmal. ; [AUTO]: Wiederholt das Scrollen in 5-Sekunden-Intervallen. ; [OFF]: Hebt auf. JS_KWD_KDC_153R_EN_GE.indd 10JS_KWD_KDC_153R_EN_GE.indd 10 18/7/2018 10:05:22 AM18/7/2018 10:05:22 AMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) ZUR BEZUGNAHME Wartung Reinigung des Geräts Wischen Sie die Frontblende mit einem trockenen Silikonlappen oder weichen Lappen sauber. Reinigung des Steckverbinders Die Frontblende abnehmen und den Anschluss sanft mit einem Wattetupfer oder Lappen reinigen. Schützen Sie den Steckverbinder unbedingt vor Beschädigung. Handhabung von Discs

• Berühren Sie nicht die Aufnahme-Oberfläche der Disc.

• Kleben Sie keine Aufkleber oder ähnliches auf eine Disc. Verwenden Sie dem entsprechend auch keine Discs, auf denen sich bereits ein Aufkleber befindet.

• Verwenden Sie kein Zubehör für die Disc.

• Reinigen Sie CDs stets von der Mitte einer Disc nach außen hin.

• Reinigen Sie die Disc mit einem trockenen Silikonlappen oder weichen Lappen. Verwenden Sie keine Lösungsmittel.

• Ziehen Sie eine Disc beim Entfernen aus dem Gerät horizontal heraus.

• Entfernen Sie vor dem Einsetzen einer Disc die Grate vom Mittenloch und der Disc-Kante. Weitere Informationen Bei: – Neuste Firmware-Aktualisierungen und eine Liste der neuesten kompatiblen Artikel – Jegliche neuesten Informationen Besuchen Sie <www.kenwood.com/cs/ce/>. Allgemeines

• Dieses Gerät kann nur die folgenden CDs abspielen:

• Für detaillierte Information und Hinweise über abspielbare Audiodateien besuchen Sie <www.kenwood.com/cs/ce/audiofile/>. Anschluss (an der Rückseite der Frontblende) Abspielbare Dateien

• Wiederzugebende Audiodateien: Für Disc: MP3 (.mp3), WMA (.wma) Für USB-Massenspeichergerät: MP3 (.mp3), WMA (.wma), WAV (.wav), FLAC (.flac)

• Abspielbare Disc-Medien: CD-R/CD-RW/CD-ROM

• Abspielbares Disc-Dateiformat: ISO 9660 Level 1/2, Joliet, Lange Dateinamen

• Mögliche Dateisysteme auf USB-Geräten: FAT12, FAT16, FAT32 Auch wenn Audiodateien den oben aufgeführten Standards entsprechen, kann das Abspielen unter Umständen auf Grund von Typ oder Zustand der Medien bzw. Geräte nicht möglich sein. Nicht abspielbare Discs

• Discs mit nicht runder Form.

• Discs die auf der Aufnahme-Oberfläche eingefärbt oder verschmutzt sind.

• Recordable/ReWritable Discs, die nicht abgeschlossen (finalisiert) wurden.

• 8-cm-CD. Falls Sie versuchen, einen Adapter zu verwenden, kann es zu einer Fehlfunktion kommen. Wissenswertes über USB-Geräte

• Sie können ein USB-Gerät nicht über einen USB-Hub anschließen.

• Der Anschluss eines Kabels mit einer Gesamtlänge von mehr als 5 m kann eine fehlerhafte Wiedergabe verursachen.

• Diese Einheit kann nicht ein USB-Gerät mit einer anderen Bewertung als 5 V und mehr als 1 A erkennen. Wissenswertes über Android-Geräte

• Diese Einheit unterstützt Android OS 4.1 und höher.

• Manche Android-Geräte (mit OS 4.1 und höher) unterstützen möglicherweise Android Open Accessory (AOA) 2.0 nicht vollständig.

• Wenn das Android-Gerät sowohl Massenspeicherklasse-Gerät als auch AOA 2.0 unterstützt, hat diese Einheit immer Wiedergabe über AOA 2.0 als Vorrang. JS_KWD_KDC_153R_EN_GE.indd 11JS_KWD_KDC_153R_EN_GE.indd 11 18/7/2018 10:05:23 AM18/7/2018 10:05:23 AM12 DEUTSCH Data Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm) ZUR BEZUGNAHME Ändern der Display-Information Jedesmal, wenn Sie DISP drücken, wechselt die Anzeige-Information.

• Wenn die Information nicht verfügbar oder nicht aufgezeichnet ist, erscheint “NO TEXT”, “NO INFO” oder andere Information (z.B. Sendername) oder die Anzeige ist leer. Hauptdisplay Quellenname Display-Information: Hauptdisplay STANDBY Quellenname/Uhrzeit Uhrzeit zurück zum Anfang RADIO Quellenname/Uhrzeit Frequenz Uhrzeit zurück zum Anfang Nur für Radio Data System-FM (UKW)-Sender: Quellenname/Uhrzeit Sendername/Programmtyp Radiotext Radiotext+ Radiotext+ songtitel/Radiotext+ interpret Frequenz Uhrzeit zurück zum Anfang CD oder USB Für CD-DA: Quellenname/Uhrzeit Disc-Titel/Interpret Tracktitel/Interpret Spielzeit Uhrzeit zurück zum Anfang Für MP3/WMA/WAV/FLAC-Datei: Quellenname/Uhrzeit Songtitel /Interpret Albumtitel/Interpret Ordnername Dateiname Spielzeit Uhrzeit zurück zum Anfang ANDROID Quellenname/Uhrzeit Uhrzeit zurück zum Anfang AUX Quellenname/Uhrzeit Uhrzeit zurück zum Anfang FEHLERSUCHE Symptom Abhilfe Allgemeines Es wird kein Ton gehört. • Die Lautstärke auf den optimalen Pegel einstellen.

• Prüfen Sie die Kabel und Verbindungen.

“MISWIRING CHECK WIRING

THEN PWR ON” erscheint. Schalten Sie die Stromversorgung aus, und prüfen Sie, ob die Klemmen der Lautsprecherdrähte richtig isoliert sind. Schalten Sie die Stromversorgung wieder ein.

“PROTECTING SEND SERVICE”

erscheint. Reichen Sie die Einheit beim nächsten Kundendienstzentrum ein. Quelle kann nicht gewählt werden. Prüfen Sie die Einstellung [SOURCESELECT]. (Seite 4)

• Es wird kein Ton gehört.

• Einheit schaltet nicht ein.

• Die im Display gezeigte Information ist falsch. Reinigen Sie die Anschlüsse. (Seite 11) Das Gerät funktioniert überhaupt nicht. Setzen Sie das Gerät zurück. (Seite 3) Richtige Zeichen werden nicht angezeigt.

• Dieses Gerät kann nur Großbuchstaben, Zahlen und eine begrenzte Anzahl von Symbolen anzeigen.

• Je nach der Anzeigesprache, die Sie gewählt haben (Seite 5), können bestimmte Buchstaben möglicherweise nicht richtig angezeigt werden. Radio

• Der Radioempfang ist schlecht.

• Statikrauschen beim Radiohören. Schließen Sie das Antennenkabel fest an. CD/USB Disc kann nicht ausgegeben werden. Halten Sie kräftig gedrückt, um die Disc zwangsweise auszugeben. Achten Sie darauf, die ausgeschobene Disc nicht fallen zu lassen. Wenn dadurch das Problem nicht gelöst wird, setzen Sie das Gerät zurück (Seite 3). Rauschen wird erzeugt. Springen Sie zu einem anderen Musikstück oder wechseln Sie die Disc. “PLEASE EJECT” erscheint. Setzen Sie das Gerät zurück (Seite 3). Wenn dadurch das Problem nicht behoben wird, wenden Sie sich an den Kundendienst. JS_KWD_KDC_153R_EN_GE.indd 12JS_KWD_KDC_153R_EN_GE.indd 12 18/7/2018 10:05:23 AM18/7/2018 10:05:23 AMDEUTSCH

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) FEHLERSUCHE Symptom Abhilfe CD/USB Die Wiedergabereihenfolge ist nicht wie gewünscht. Die Wiedergabereihenfolge wird durch die Reihenfolge der Aufzeichnung von Dateien (disc) oder den Dateinamen (USB) bestimmt. Verflossene Spielzeit ist nicht richtig. Dies hängt von dem vorherigen Aufnahmevorgang ab (disc/ USB). “READING” blinkt weiter. • Verwenden Sie nicht zu viele Hierarchie-Ebenen und Ordner.

• Setzen Sie die Disc erneut ein oder bringen Sie das Gerät (USB) wieder an. “NO DISC” Setzen Sie eine abspielbare Disc in den Ladeschlitz ein. “TOC ERROR” Achten Sie darauf, dass die Disc sauber und ordnungsgemäß eingelegt ist. “NA FILE” Achten Sie darauf, dass die Medien (Disc/USB) unterstützte Audiodateien enthalten. (Seite 11) “COPY PRO” Eine kopiergeschützte Datei wird wiedergegeben (disc/USB). “NO DEVICE” Schließen Sie ein Gerät (USB) an und schalten Sie die Quelle erneut zu USB um. “NO MUSIC” Schließen Sie ein Gerät (USB) an, das abspielbare Audiodateien enthält. ANDROID

• Bei Wiedergabe wird kein Ton gehört.

• Ton wird nur vom Android- Gerät ausgegeben.

• Verbinden Sie das Android-Gerät neu.

• Starten Sie eine Media Player Anwendung auf dem Android- Gerät und starten Sie die Wiedergabe.

• Starten Sie die aktuelle Media Player Anwendung erneut oder verwenden Sie eine andere Media Player Anwendung.

• Starten Sie das Android-Gerät neu.

• Wenn dadurch das Problem nicht gelöst wird, kann das angeschlossene Android-Gerät nicht das Audiosignal zur Einheit leiten. (Seite 11)

• Wenn USB-Verbindung nicht funktioniert, schließen Sie das Android-Gerät über AUX-Eingangsbuchse an. Symptom Abhilfe ANDROID “NO DEVICE” oder “READING” blinkt weiter.

• Verbinden Sie das Android-Gerät neu.

• Wenn USB-Verbindung nicht funktioniert, schließen Sie das Android-Gerät über AUX-Eingangsbuchse an. Die Wiedergabe ist unterbrochen oder es treten Aussetzer im Ton auf. Schalten Sie den Stromsparmodus am Android-Gerät aus. “NO MUSIC”/“ANDROID ERROR” • Achten Sie darauf, dass das Android-Gerät abspielbare Audiodateien enthält.

• Verbinden Sie das Android-Gerät neu.

• Starten Sie das Android-Gerät neu. Stummschaltung beim Empfang eines Telefonanrufs Schließen Sie die MUTE-Leitung an Ihr Telefon mit einem im Handel erhältlichen Telefonzubehör an. (Seite 16)

• Wenn ein Anruf ankommt, wird “CALL” angezeigt. (Die Audiowiedergabe wird unterbrochen.) – Um die Audioanlage auch während eines Anrufs zu hören, drücken Sie B SRC. “CALL” verschwindet und die Wiedergabe vom Audiosystem wird fortgesetzt.

• Wenn der Anruf endet, verschwindet “CALL”. (Die Audiowiedergabe wird fortgesetzt.) JS_KWD_KDC_153R_EN_GE.indd 13JS_KWD_KDC_153R_EN_GE.indd 13 18/7/2018 10:05:23 AM18/7/2018 10:05:23 AM14 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Warnung

• Das Gerät kann nur bei 12 V DC-Versorgung mit negativer Masse eingebaut werden.

• Trennen Sie den negativen Batterieanschluss vor der Verkabelung und Befestigung ab.

• Schließen Sie nicht das Batteriekabel (gelb) das Zündkabel (rot) an der Fahrzeugkarosserie oder dem Massekabel (schwarz) an, um einen Kurzschluss zu vermeiden.

• Zum Verhindern von Kurzschlüssen: – Isolieren Sie nicht angeschlossene Kabel mit Vinylband. – Sicherstellen, daß das Gerät nach dem Einbau a Chassis des Fahrzeugs geerdet wird. – Sichern Sie die Kabel mit Kabelklemmen und wickeln Sie Vinylband um die Kabel, die mit Metallteilen in Berührung kommen, um die Kabel zu schützen. Vorsicht

• Überlassen Sie aus Sicherheitsgründen die Arbeiten zur Montage und Verkabelung ausgewiesenem Fachpersonal. Lassen Sie sich vom Autoradiohändler beraten.

• Montieren Sie dieses Gerät in der Konsole Ihres Fahrzeugs. Keine Metallteile dieses Geräts bei und kurz nach der Verwendung des Geräts berühren. Metallteile wie der Kühlkörper und das Gehäuse werden heiß.

• Verbinden Sie nicht die -Drähte von Lautsprechern mit der Karosserie, dem Massekabel (schwarz) oder schließen sie parallel an.

• Montieren Sie das Gerät mit einem Winkel von weniger als 30°.

• Wenn Ihr Fahrzeugkabelbaum nicht die Zündklemme hat, verbinden Sie das Zündkabel (rot) mit der Klemme am Sicherungskasten des Fahrzeugs, die 12 V DC-Versorgung bietet und durch den Zündschlüssel ein- und ausgeschaltet wird.

• Halten Sie alle Kabel von hitzeableitenden Metallteilen fern.

• Überprüfen Sie nach der Montage des Geräts, ob die Bremslichter, Blinker, Scheibenwischer usw. ordnungsgemäß funktionieren.

• Wenn die Sicherung durchbrennt, überprüfen Sie zuerst, dass die Drähte nicht die Karosserie berühren, und ersetzen Sie dann die durchgebrannte Sicherung durch eine neue Sicherung mit der gleichen Nenngröße. EINBAU/ANSCHLUSS Teileliste für den Einbau (A) Frontblende (×1) (B) Frontrahmen (×1) (C) Einbauhalterung (×1) (D) Kabelbaum (×1) (E) Ausziehschlüssel (×2) Grundlegendes Verfahren

Ziehen Sie den Schlüssel aus dem Zündschloss, und trennen Sie dann den -Klemme der Autobatterie ab.

Schließen Sie die Kabel richtig an. Siehe “Verdrahtungsanschluss” auf Seite 16.

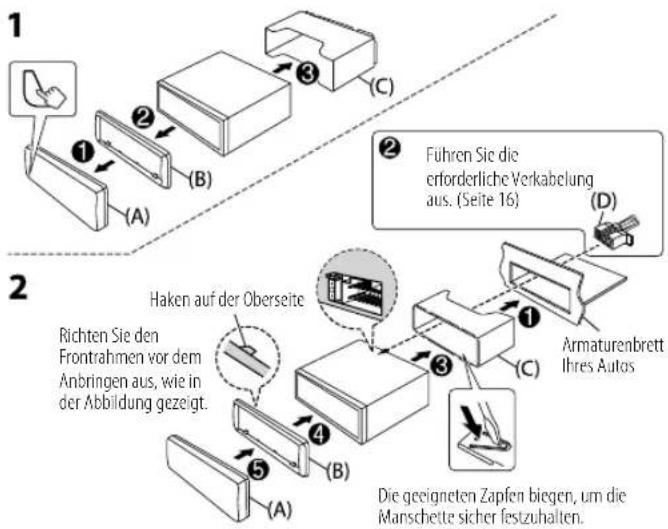

Bauen Sie das Autoradio in Ihrem Fahrzeug ein. Siehe “Einbau der Einheit (Einbau im Armaturenbrett)” auf Seite 15.

Schließen Sie die -Klemme der Autobatterie an.

SRC zum Einschalten.

Nehmen Sie die Frontblende ab und setzen Sie das Gerät. (Seite3) JS_KWD_KDC_153R_EN_GE.indd 14JS_KWD_KDC_153R_EN_GE.indd 14 18/7/2018 10:05:23 AM18/7/2018 10:05:23 AMDEUTSCH

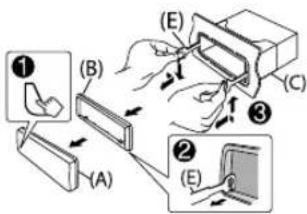

Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm) Entfernen der Einheit

Nehmen Sie die Frontblende ab.

Passen Sie die Vorsprünge an den Ausziehschlüsseln an beiden Seiten des Frontrahmens ein und ziehen Sie ihn heraus.

Setzen Sie die Ausziehschlüssel tief in die Schlitze an jeder Seite ein und folgen dann den mit Pfeil gekennzeichneten Anweisungen wie in der Abbildung gezeigt. Führen Sie die erforderliche Verkabelung aus. (Seite 16) Die geeigneten Zapfen biegen, um die Manschette sicher festzuhalten. Haken auf der Oberseite Richten Sie den Frontrahmen vor dem Anbringen aus, wie in der Abbildung gezeigt. Armaturenbrett Ihres Autos EINBAU/ANSCHLUSS Einbau der Einheit (Einbau im Armaturenbrett) Anschließen der externen Komponenten Ausgangsklemmen Bei Anschluss an einen externen Verstärker schließen Sie dessen Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu vermeiden. Vorderer/Subwoofer-Ausgang Hinterer/Subwoofer-Ausgang JS_KWD_KDC_153R_EN_GE.indd 15JS_KWD_KDC_153R_EN_GE.indd 15 18/7/2018 10:05:23 AM18/7/2018 10:05:23 AM16 DEUTSCH Data Size: B6L (182 mm x 128 mm) Book Size: B6L (182 mm x 128 mm)

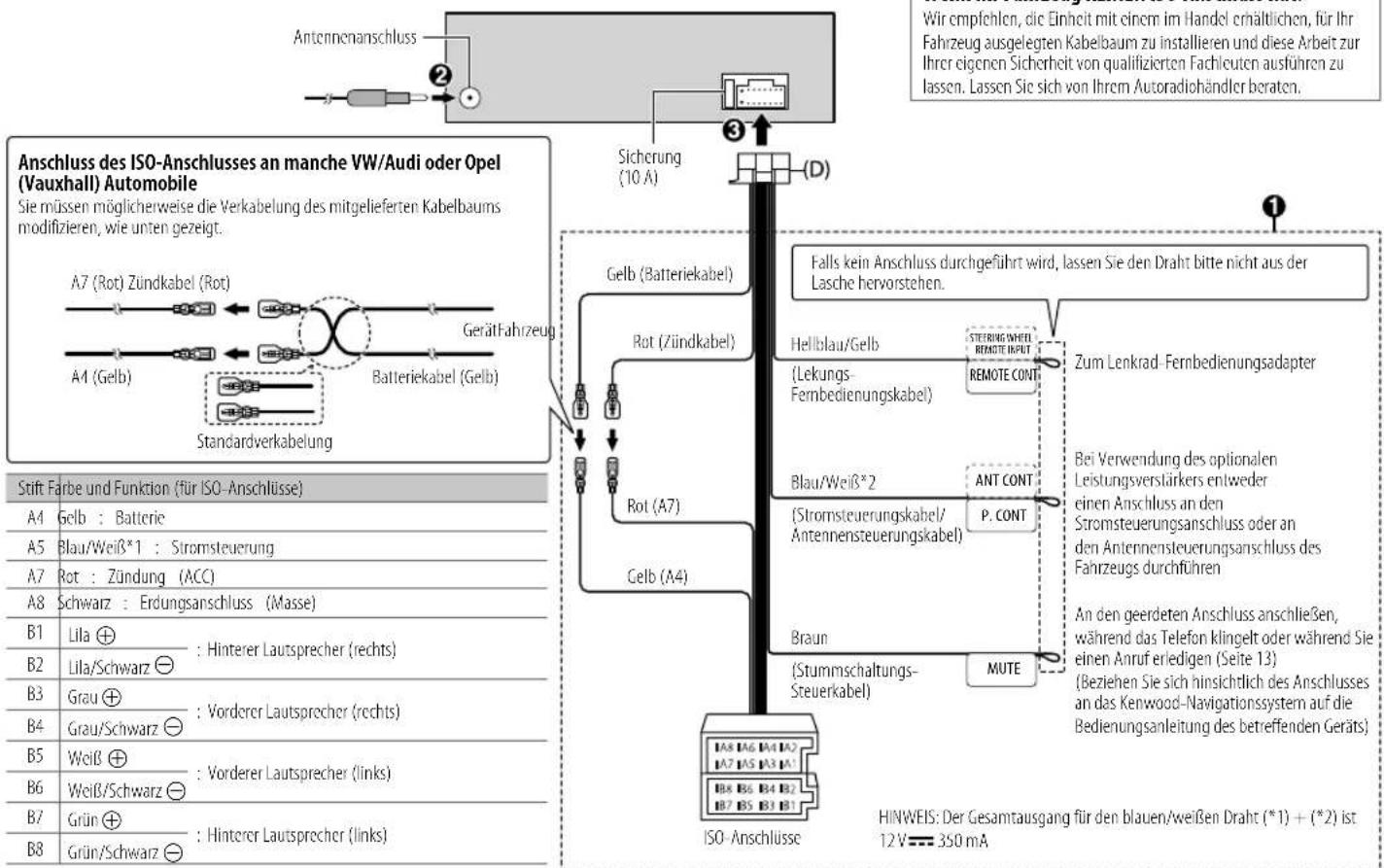

REMOTE CONTSTEERING WHEELREMOTE INPUTP. CONTANT CONT

MUTE Verdrahtungsanschluss EINBAU/ANSCHLUSS Sicherung (10 A) Antennenanschluss Blau/Weiß*2 (Stromsteuerungskabel/ Antennensteuerungskabel) Hellblau/Gelb (Lekungs- Fernbedienungskabel) Bei Verwendung des optionalen Leistungsverstärkers entweder einen Anschluss an den Stromsteuerungsanschluss oder an den Antennensteuerungsanschluss des Fahrzeugs durchführen Braun (Stummschaltungs- Steuerkabel) An den geerdeten Anschluss anschließen, während das Telefon klingelt oder während Sie einen Anruf erledigen (Seite 13) (Beziehen Sie sich hinsichtlich des Anschlusses an das Kenwood-Navigationssystem auf die Bedienungsanleitung des betreffenden Geräts) Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen. Zum Lenkrad-Fernbedienungsadapter Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat: Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten. Anschluss des ISO-Anschlusses an manche VW/Audi oder Opel (Vauxhall) Automobile Sie müssen möglicherweise die Verkabelung des mitgelieferten Kabelbaums modifizieren, wie unten gezeigt. GerätFahrzeug A7 (Rot) Zündkabel (Rot) A4 (Gelb) Standardverkabelung Batteriekabel (Gelb) Gelb (A4) Rot (Zündkabel) Rot (A7) Gelb (Batteriekabel) ISO-Anschlüsse HINWEIS: Der Gesamtausgang für den blauen/weißen Draht (*1) + (*2) ist 12 V 350 mA Stift Farbe und Funktion (für ISO-Anschlüsse) A4 Gelb : Batterie A5 Blau/Weiß*1 : Stromsteuerung A7 Rot : Zündung (ACC) A8 Schwarz : Erdungsanschluss (Masse)

: Hinterer Lautsprecher (rechts)

: Vorderer Lautsprecher (rechts)

: Vorderer Lautsprecher (links)

: Hinterer Lautsprecher (links)

(AM) Frequenzbereich 531 kHz — 1 611 kHz (9 kHz-Abstimmschritte) Empfindlichkeit (Rauschabstand = 20 dB) 28,2 μV

(AM) Frequenzbereich 153 kHz — 279 kHz (9 kHz-Abstimmschritte) Empfindlichkeit (Rauschabstand = 20 dB) 50,0 μV CD-Player Laserdiode GaAIAs Digitalfilter (D/A) 8-faches Oversampling Spindeldrehzahl 500 U/min — 200 U/min (CLV) Tonhöhenschwankung Unterhalb der Messgrenze Frequenzgang (±1 dB) 20 Hz — 20 kHz Gesamtklirrfaktor (1 kHz) 0,01 % Signal-Rauschabstand (1 kHz) 92 dB Dynamikbereich 88 dB Kanaltrennung 83 dB MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio USB USB Standard USB 1.1, USB 2.0 (Höchstgeschwindigkeit) Dateisystem FAT12/16/32 Maximaler Versorgungsstrom DC 5 V 1 A MP3-Decodierung Unterstützt MPEG-1/2 Audio Layer-3 WMA-Decodierung Unterstützt Windows Media Audio WAV-Decodierung Linear PCM FLAC-Decodierung FLAC-Datei (Bis zu 48 kHz/16 Bit) Auxiliary Frequenzgang (±3 dB) 20 Hz — 20 kHz Maximaler Spannungseingang 1 000 mV Eingangsimpedanz 30 kΩ Audio Maximale Ausgangsleistung 50 W × 4 Volle Bandbreitenleistung (bei weniger als 1 % Klirrfaktor) 22 W × 4 Lautsprecherimpedanz 4 Ω — 8 Ω Klangregler Bass 100 Hz ±8 dB Mitten 1 kHz ±8 dB Höhen 12,5 kHz ±8 dB Vorverstärkerpegel/Last (CD) 2 500 mV/10 kΩ Last Vorverstärkungsimpedanz ≤ 600 Ω Allgemeines Betriebsspannung 12-V-DC-Fahrzeugbatterie Einbaumaße (B × H × T) 182 mm × 53 mm × 158 mm Nettogewicht (einschließlich Frontrahmen, Einbauhalterung) 1,2 kg Änderungen ohne Vorankündigung bleiben vorbehalten. JS_KWD_KDC_153R_EN_GE.indd 17JS_KWD_KDC_153R_EN_GE.indd 17 18/7/2018 10:05:24 AM18/7/2018 10:05:24 AMData Size: B6L (182 mm x 128 mm)Book Size: B6L (182 mm x 128 mm)
