BEDIENUNGSANLEITUNG DTR300 PHILIPS

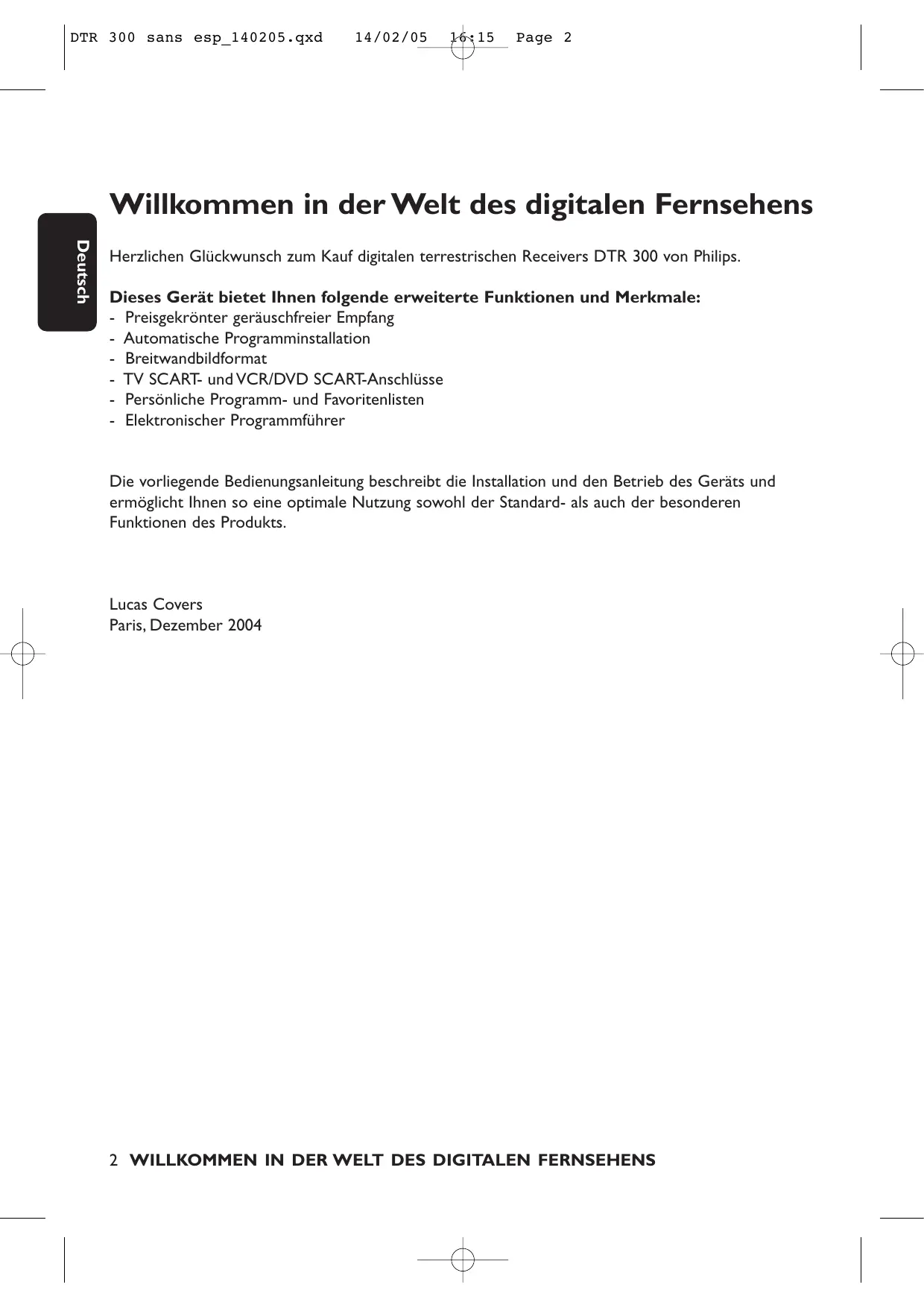

Willkommen in der Welt des digitalen Fernsehens

Herzlichen Glückwunsch zum Kauf digitalen terrestrischen Receivers DTR 300 von Philips.

Dieses Gerät bietet Ihnen folgende erweiterte Funktionen und Merkmale:

• Preisgekrönter gerauschfreier Empfang
• Automatische Programmininstallation
• Breitwandbildformat
• TV SCART- und VCR/DVD SCART-Anschlüsse
• Persönliche Programm- und Favoritenlisten
• Elektronischer Programmführer

Die vorliegende Bedienungsanleitung beschreiben die Installation und den Betrieb des Geräts und ermöglichlichen so eine optimale Nutzung sowohl der Standard- als auch der besonderen Funktionen des Produkts.

Lucas Covers

Paris, Dezember 2004

Kurzanleitung zur Installation

Vor dem Anschluss des Receiversitte die Sicherheitsanweisungen lessen.

Vorraussetzungen für einechnelle und erfolgreiche Erstinstallation:

• Sie haben bereits eine Antenne.
• Ihr Antenne ist richtig auf den terrestrischen Sender für ihre Gegend ausgerichtet.

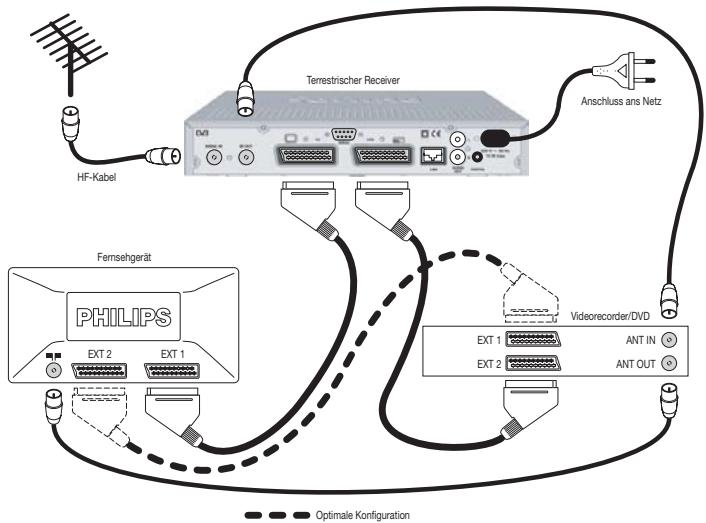

• Ihr Digitalreceiver ist wie in der oberstehenden Abbildung gezeigt angeschlossen.

• Ihr Fernseher ist eingeschaltet.

• Schlieben Sie ihren Receiver ans Netz an. Die Anzeige auf der Gerätvorderseite besteht, der Empfangsbildschirm wird geöffnet.

• Drücken Sie auf .

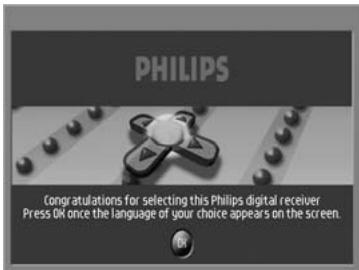

Das Setup-Fenster wird geöffnet. Der Cursor steht auf Programmsuchlauf.

• Sprache und Land wahlen.
• Drücken Sie auf , um den Programmsuchlauf zu starten.

Beim Programmsuchlauf werden folgende Informationen auf dem Bildschirm angezeigt:

• Fortschritt des Suchlaufs
  Anzahl der gefundenen Programme

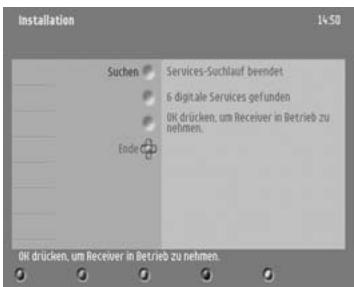

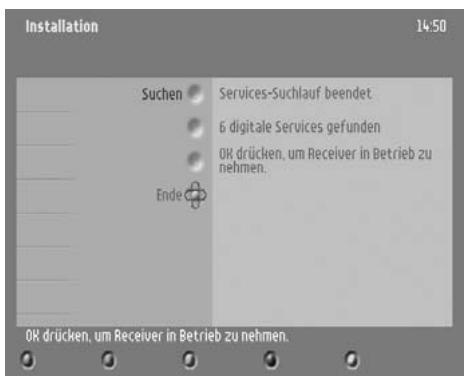

Nach erfolgreichem Abschluss des Suchlaufs erscheint eine entsprechende Meldung.

• Drücken Sie auf , um fernzusehen.

Einzelheiten über den Einsatz des Digitalreceivers erfolnen Sie in Kapitel 6.

INHALT

Willkommen in der Welt des digitalen Fernsehens 2
Kurzanleitung zur Installation 3
Bedeutung der Symbole 6
Sicherheits- und Einsatzanweisungen 6
2 Produktbeschreibung 7
2.1 Auspacken 7
2.2 Vorderansicht 8
2.3 Ruckansicht 9
3 Fernbedienung 10
3.1 Batterien einlagen 10
3.2 Benutzung der Fernbedienung I
4 Anschluss des Digitalreceivers 12
4.1 Anschluss an einen Fernseher oder Videorecorder mit einer SCART-Buchse 12
4.2 Anschluss an eine HiFi/Audio-Anlage (Analog/Digital) 14
4.3 Anschluss an einen Videoprojektor 14
5 Erstinstallation 15
5.1 Programmsuchlauf 15
5.2 Suchlauf fehlgeschlagen 16
5.3 Suchlauf mehrmals fehlgeschlagen 16

6 Täglicher Einsatz 17
6.1 Receiver EIN/AUS-Schalten (Standby) 17
6.2 Fernseh- oder Radioempfang wahlen 17
6.3 Umschalten auf ein anderes Programm 18

6.3.1 Mit den Zahlentasten 18
6.3.2 Mit < P + > / < P - > 18
6.3.3 Mit(Aufruf des zuletzt empfangenen Programms) 18
6.3.4 Mit der Programmliste 18

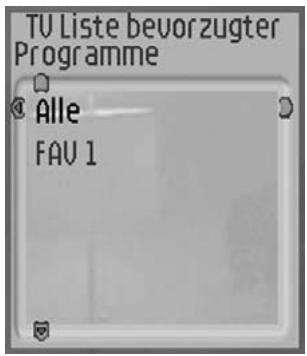

6.3.5 Mit den Favoritenlisten 18

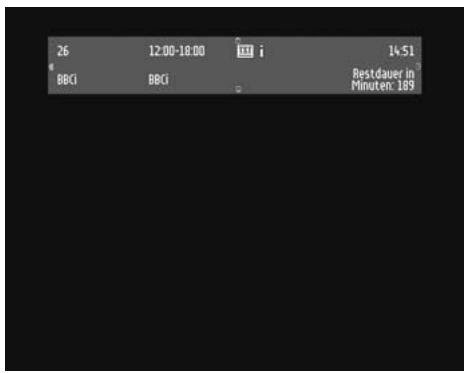

6.4 Programmbanner 19
6.5 Lautstärkenregelung - / + / ※ 19

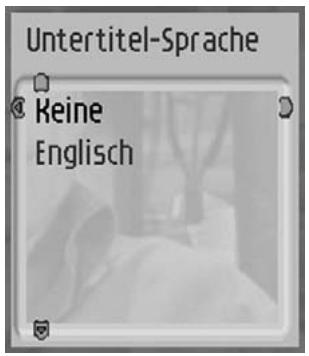

6.6 Untertitelsprache ändern (runder Kippschalter) 20
6.7 Audio-Sprache ändern (runder Kippschalter) 20

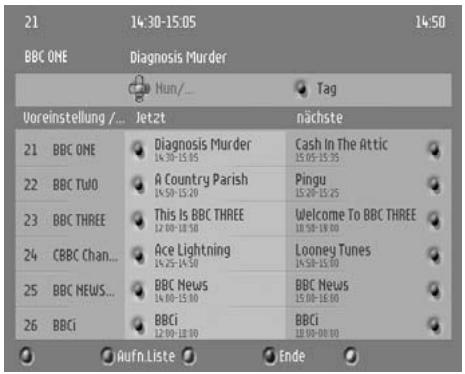

6.8 ElektronischerProgrammfuhrer 20
6.9 Timer 20

6.9.1 Timer beim digitalen Fernsehen festlegen 20
6.9.2 Timer im Programmfrührer festlegen 21
6.9.3 Laufenden Timer loschen 21

6.10 TV/STB-Taste 21

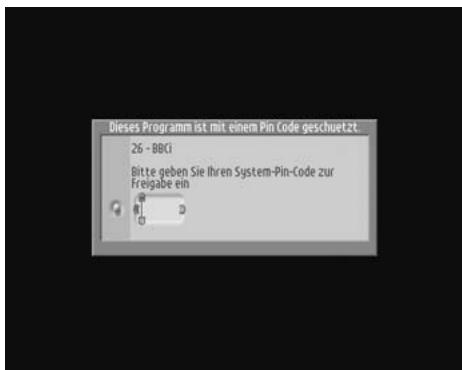

6.11 GesperteProgramme 21

4 INHALT

7.1 Allgemeine Hinweise 22

7.1.1 Navigation im Hauptmenu 22
7.1.2 Einstellungändern 22

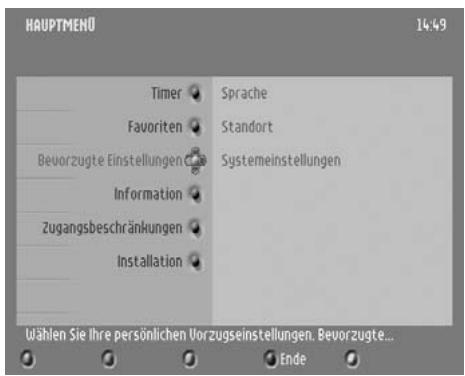

7.2 Vorzugseinstellungen 23

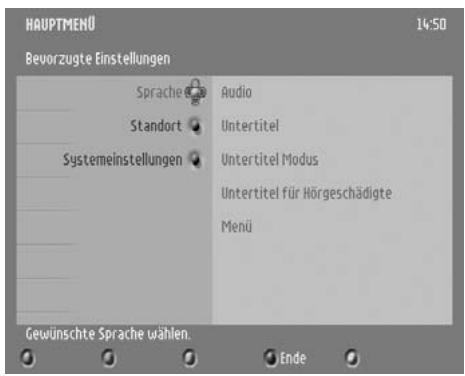

7.2.1 Sprache 23

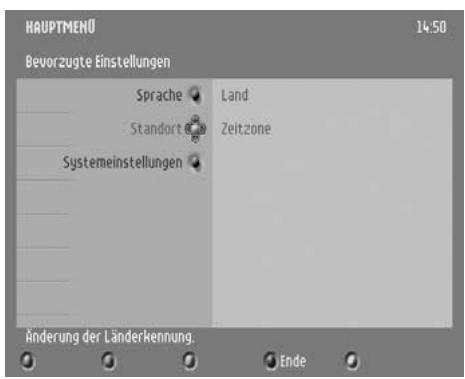

7.2.2 Standort 23

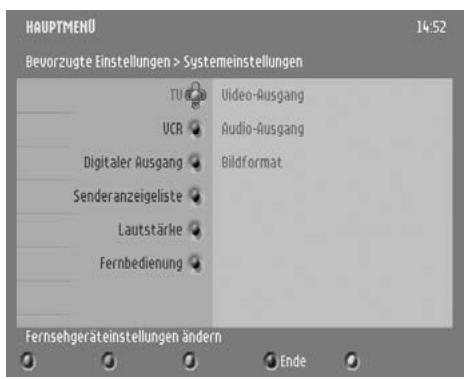

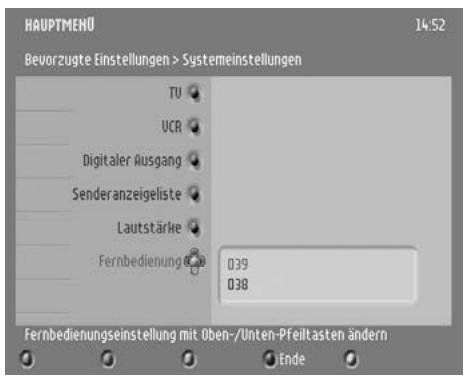

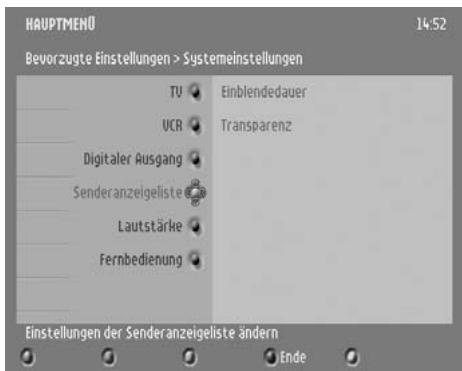

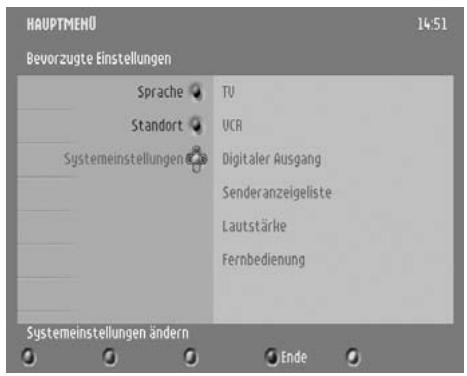

7.2.3 Systemeinstellungen 24
7.2.3.1 TV 24
7.2.3.2 VCR 24
7.2.3.3Programmbanner 25
7.2.3.4 Lautstärke 25
7.2.3.5 Fernbedienung 25

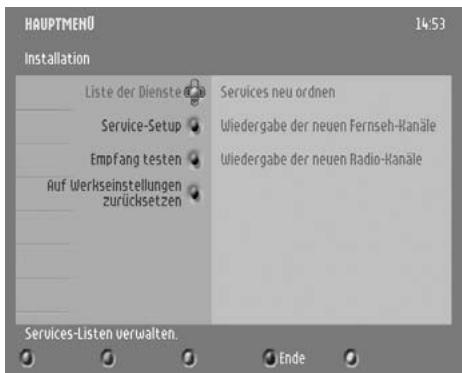

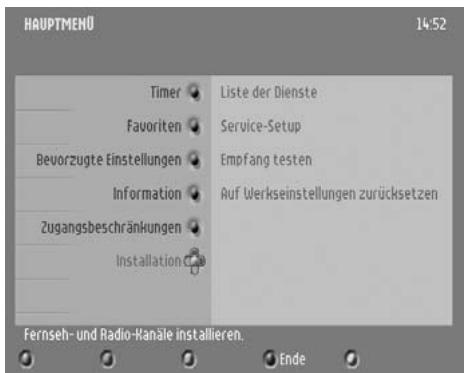

7.3 Installation 25

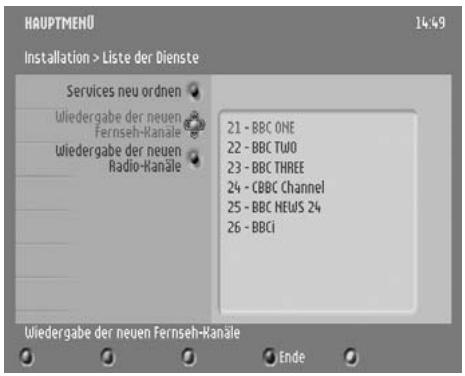

7.3.1 Programmlisten 25

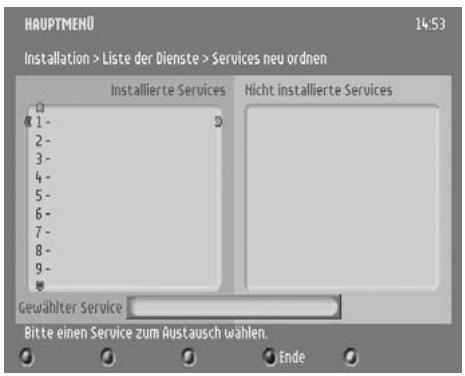

7.3.1.1Programme neu ordnen 26
7.3.1.2 Neue TV-Programme ansehen 26
7.3.1.3 Neue Radioprogramme anhoren 27

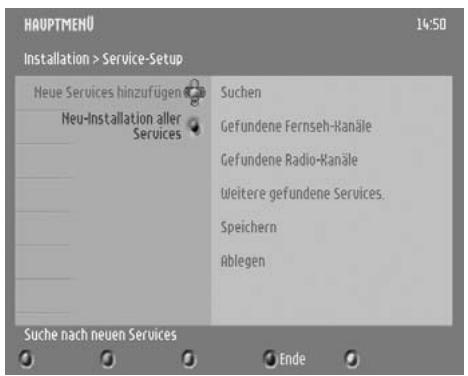

7.3.2 Programm-Setup 27
7.3.2.1 NeueProgramme hinzufugen 27

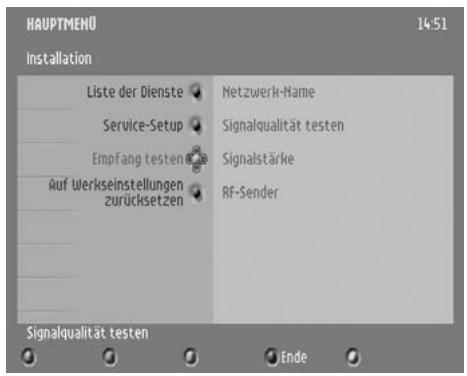

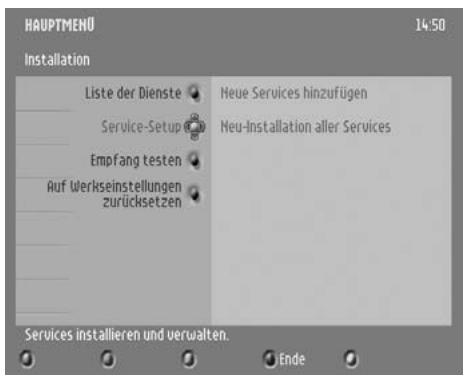

7.3.2.2AlleProgrammeneuinstallieren 28

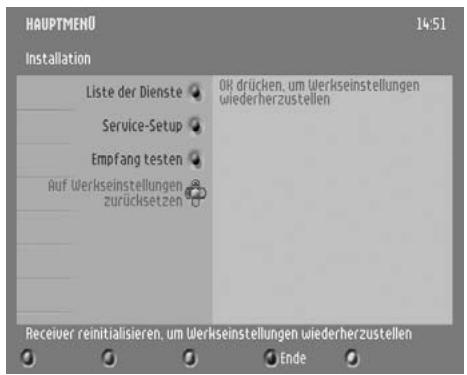

7.3.3 Empfang testen 28
7.3.4 Auf Werkseinstellungen zurücksgeben 28

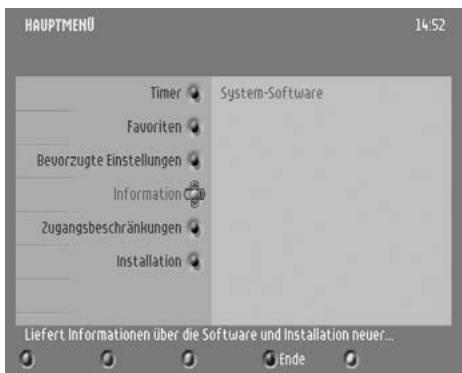

7.4 Information 29

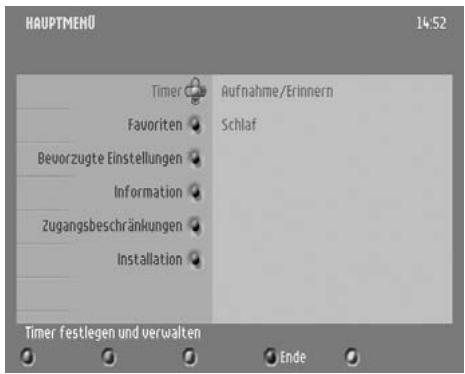

7.5 Timer 29

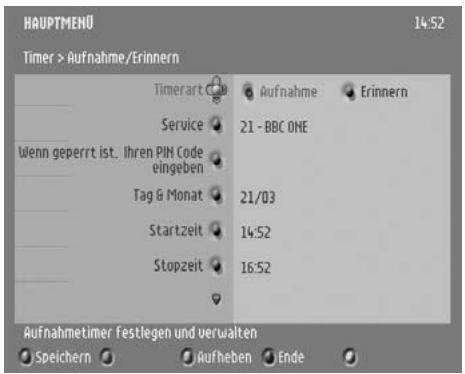

7.5.1 Aufnahme/Erinnern 29

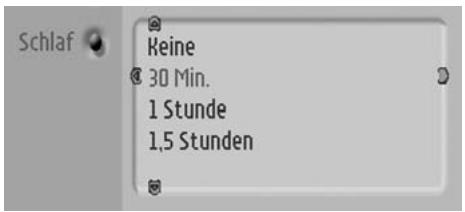

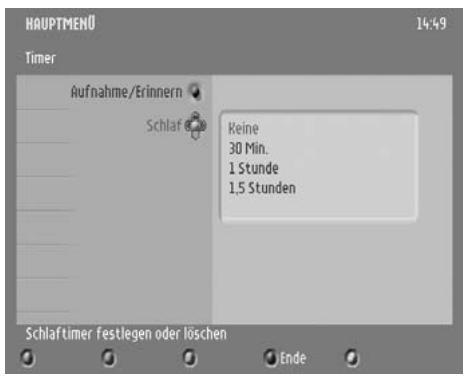

7.5.2 Schlaf 31

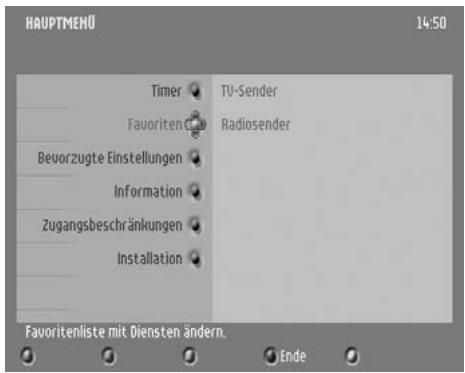

7.6 Favoriten 31

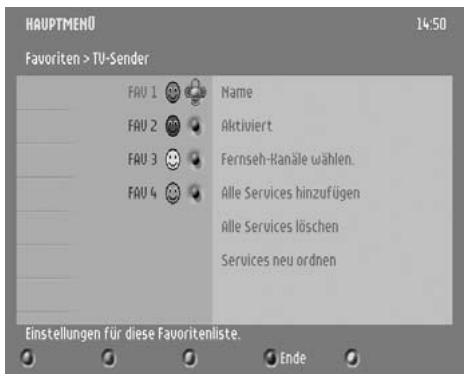

7.6.1 TV-Programme 31
7.6.2 Radio-Programme 32

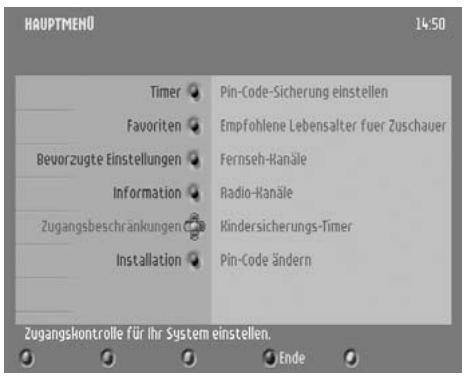

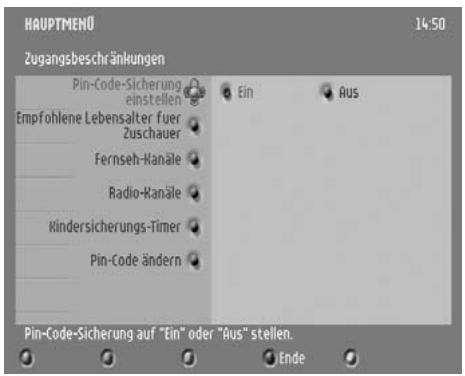

7.7 Zugriffsbeschränkungen 32

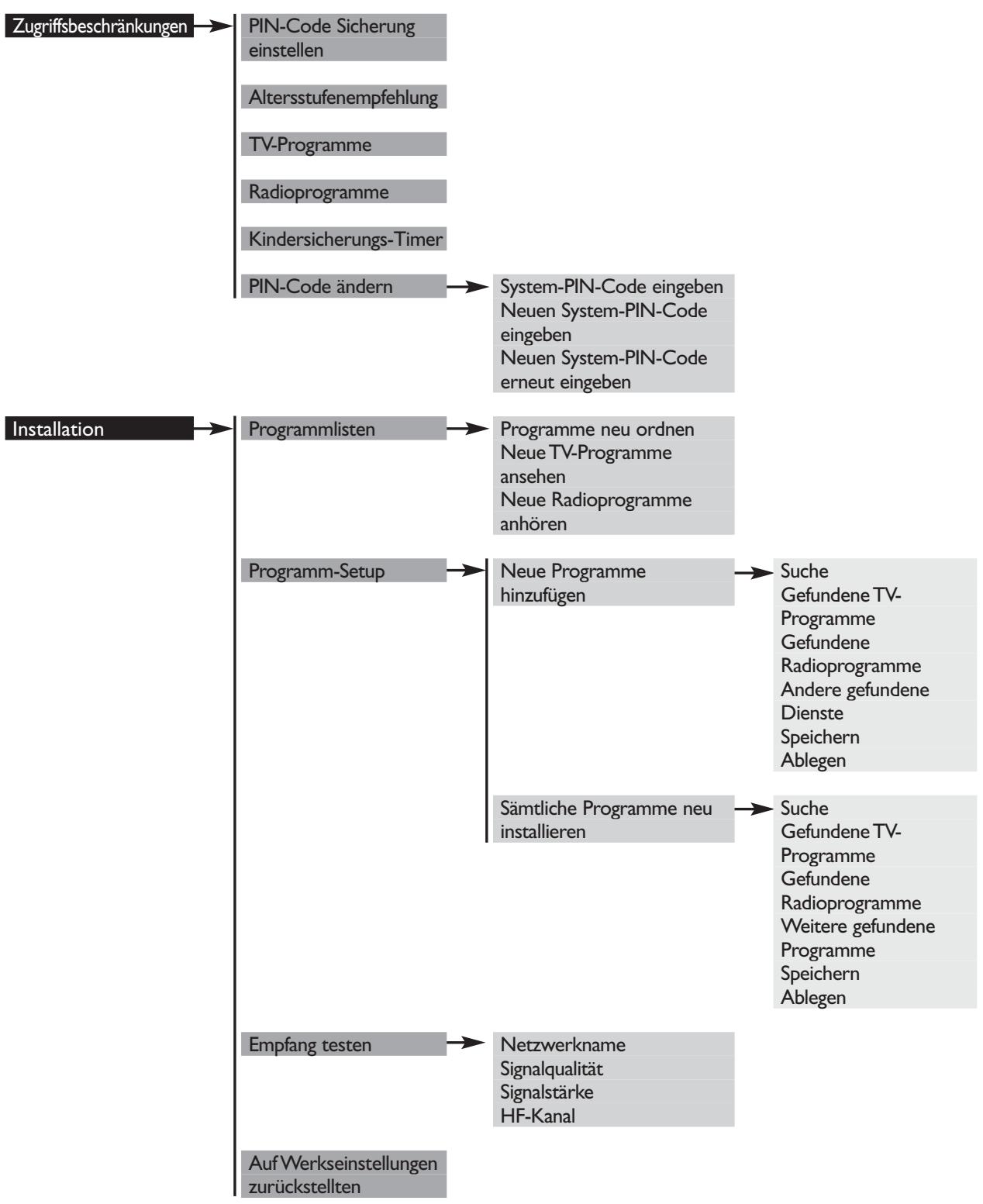

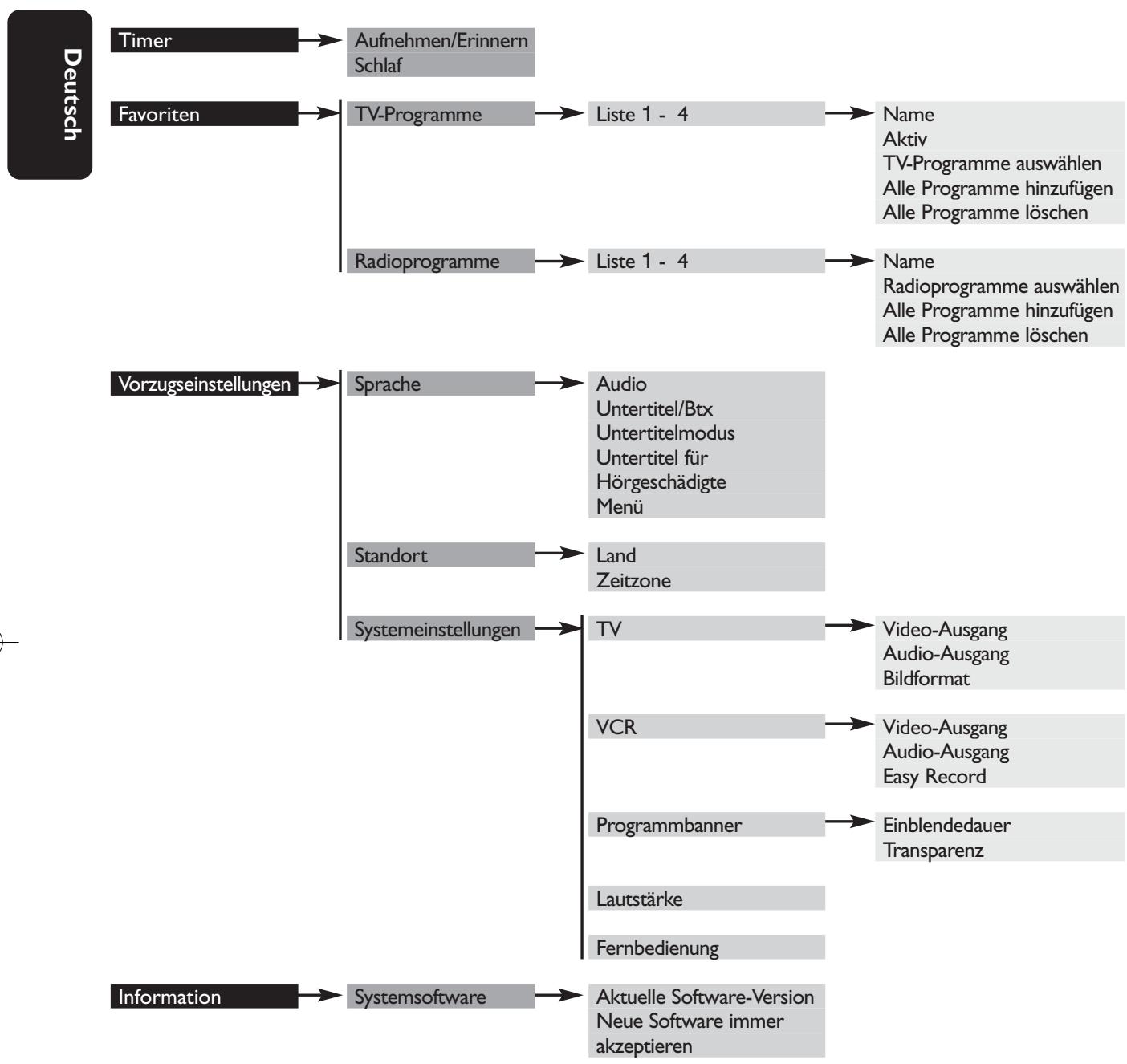

8 Menüstruktur 34

9 Erweiterte Einstellungen 36
9.1 Fernbedienungseinstellung anders 36
9.2 Zusatzinfos zu Aufnahmen 36

9.2.1 Anschluss für Prepare Record oder Record Link 36
9.2.2 Digitalreceiver- und Videorecordereinstellungen 37
9.2.3 Aufnahmen mit der VCR-Steuerfunktion machen 37
9.2.4 Fehler beim Aufnahme 37

10 Leitfaden zur Störungsbehebung 38
Technische Daten 40

Bedeutung der Symbole

!	Wichtige Information: Bitte aufmerksam durchlesen. An einem sicheren Ort zur späteren Einsicht aufbewahren.
X	Dieses Symbol auf Batterien bedeutet, dass diese nicht im Hausmüll entsorgt werden)dürfen. Informieren Sie sich über这点bezüglich vor Ort geltende Bestimmungen. Hinweis: Die mit der Receiver-Fernbedienung mitgelieferten Philips-Batterien enthalten keine Schwermetalle wie Quecksilber oder Blei-Cadmium.
	Das Materialwiederverwertungssymbol bedeutet, dass der Verpackungskarton bzw. das Benutzerhandbuch recyclingfähig ist.
02	Das Materialwiederverwertungssymbol auf Kunststoffeilen bedeutet, dass diese Teile recyclingfähig sind.
	Der Grüne Punkt auf Kartons bedeutet, dass PHILIPS eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt. Der Receiver enthalt zahlreiche wiederverwertbare Materialien. Geben Sie ausgebiente Geräteitte bei einem Recyclingbetrieb ab.

I Sicherheits- und Einsatzanweisungen

Der Receiver wurde unter Einhaltung einschlagiger Sicherheitsvorschriften gebaut.itte beachten Sie fur den sicheren Betrieb folgende Anweisungen:

• Überprüfen Sie vor dem Anschluss ans Netz, dass die Netzspannung mit der auf der
  Gerätrückseite angegebenen Spannung übereinstimmt. Wenn nicht, erkundigen Sie sich bei ihrer Fachhändler.
• Der Receiver enthalt keine vom Benutzer zu wartenden Teile. Reparaturarbeiten * dürfen nur von qualifiziertem Fachpersonal durchgeführt werden .
• Beim Ausstöpseln des Receivers müssen Sie das Netzkabel nicht nur aus dem AC-Anschluss an der Gerätrückseite, sondern auch aus der Wandsteckdoseziehen, um Kinder vor Verletzungen durch das unter Strom stehende Ende zu schützen.
• Stöpseln Sie den Receiver bei Gewitter aus.
• Schützen Sie das Gerät vor Regen und Feuchtigkeit, um Brände und Stromschläge zu vermeiden.
• Stellen Sie den Receiver auf eine feste Unterlage und achtenden Sie darauf, dass die

Belüftungsschlitze nicht durch Zeitungen, Decken, Vorhänge o.a. Gegenstände abgedeckt sind.

6 SICHERHEITS- UND EINSATZANWEISUNGEN

• Stellen Sie den Receiver nicht in der Höhe von Heizkörpern, Öfen oder anderen wärmeerzeugenden Geräten auf. Schützen Sie den Receiver vor Sonnenlicht.
• Um eine Überhitzung zu vermeiden, achten Sie beim Aufstellen darauf, dass für die Luftzirkulation rund um den Receiver ein Freiraum von ca. 2,5 cm bleibt.
• Sorgen Sie davon, dass der Netzstecker an der Gerätrückseite zum Ausstöpseln in Notfällen frei zugänglich ist.
• Stellen Sie keine brennbaren Gegenstände auf den Receiver (Kerzen o.ä.).
• Stellen Sie keine Behälter mit Flüssigkeiten (z.B.Vasen) auf den Receiver. Schützen Sieihn vor Tropf- und Spritzwasser. Trennen Sie den Receiver bei Eindringen von Flüssigkeit vom Netz und Fragen Sie den Handler um Rat.
• Achten Sie darauf, dass Kinder keine Fremdgegenstände in die Öffnungen des Geräts stecken.
• Reinigen Sie den Receiver mit einem feuchten Tuch (nicht nass). Verwenden Sie weder Kratzschwämme noch Scheuermittel.

2 Produktbeschreibung

2.1 Auspacken

Packen Sie den Receiver aus und überprüfen Sie die Packung auf vollständigen Inhalt:

• 1 Fernbedienung
• 2 Batterien (2 × LR6 AA 1,5V)
• 1 SCART-Kabel
• 1 HF-Koaxialkabel
• 1 Netzkabel
• 1 Bedienungsanleitung
• 1 Garantie (weltweit gultig)

Halten Sie Plastiktüten von Säuglingen und Kindern fern, um ein Ersticken zu vermeiden.

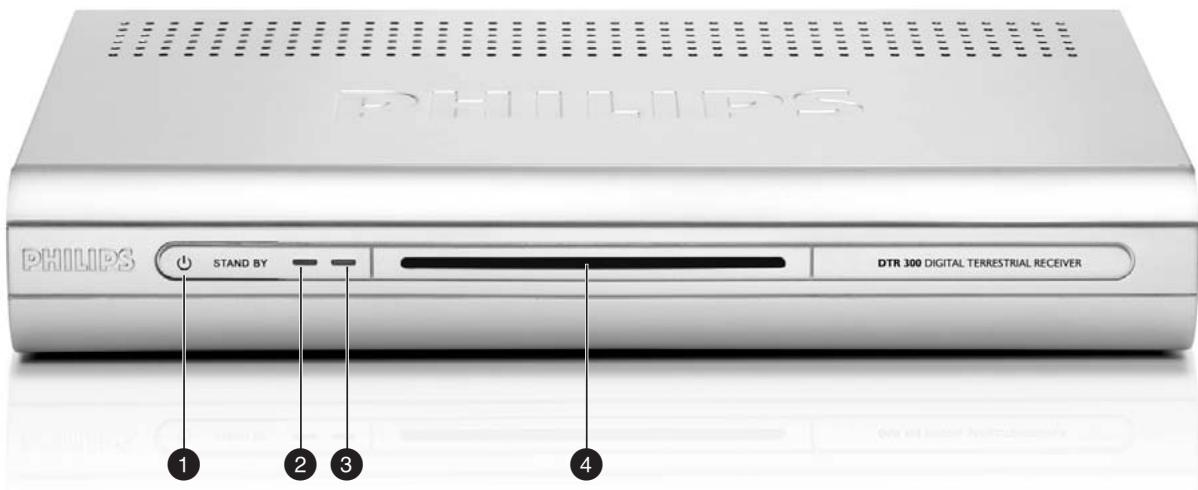

2.2 Vorderansicht

1 STANDBY-Taste: Receiver EIN-Schalten oder auf Standby stellen.
2 LED1 (rot): Receiver-Status anzeigen (siehe Statusanzeigetabelle).
3 LED2 (rot/grün/orange): Receiver-Status anzeigen (siehe Statusanzeigetabelle).
4 Fernbedienungsfenster

Statusanzeigetabelle

LED Statusabellenanzeige	LED1 (rot)	LED2 (rot/grün/orange)
Receiver im Standby-Betrieb	AUS	Rot
Fernsehempfang	AUS	Grün
Rundfunkempfang	AUS	Blinkt grün/orange
Betätigung einer Fernbedienungstaste	Blinkt	Je nach aktueller Betriebsart
Timer eingeschaltet	EIN	Grün
Timer eingeschaltet, Gerät im Standby-Betrieb	EIN	Rot
Software-Downloadläuft	Blinkt	Blinkt je nach aktueller Betriebsart

8 PRODUKTBESCHREIBUNG

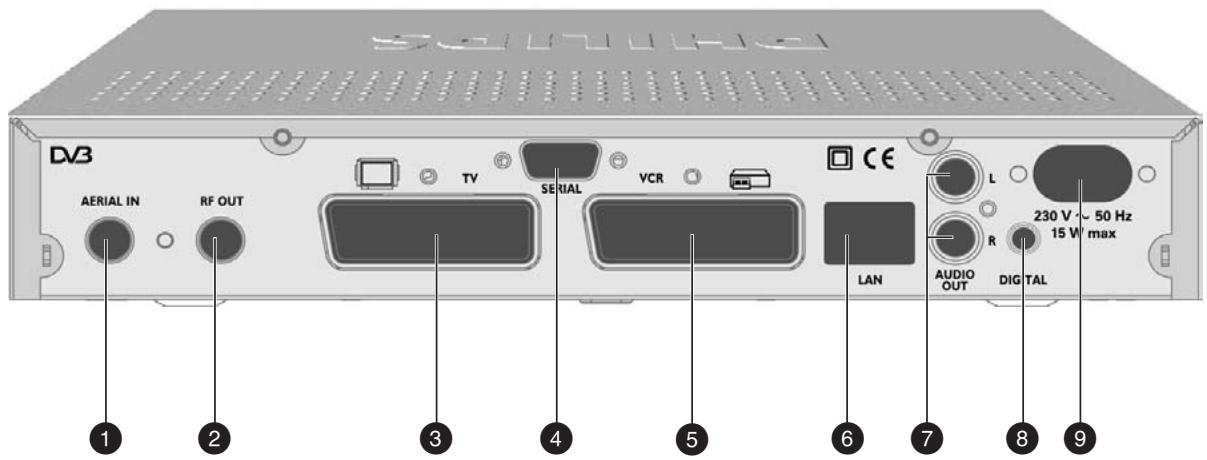

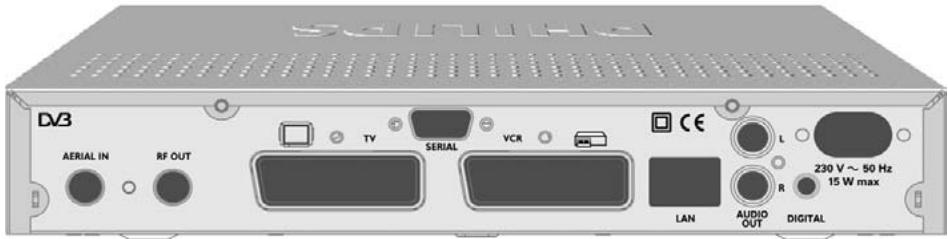

2.3 Rückansicht

1 AERIAL IN (^) : Eingang fur Anschluss der UHF-Antenne
2 RF OUT (^) : HF-Ausgang fur den Anschluss an den Antenneneingang des Videorecorders oder Fernsehgerats (Anschlussdiagramme siehe Kapitel 4)
3 TV(): SCART (1)-Buchse für den Anschluss eines Fernsehers oder Videoprojektors (2)
4 SERIAL (^) RS232-Buchse für die serielle Datenübertragung bei Wartungsarbeiten
5 VCR (^) : SCART (1)-Buchse fur den Anschluss eines Videorecorders
6 LAN: Derzeit nicht belegt. Für künftige Anwendung
7 L/R AUDIO OUT (): Linker/Rechter analoger Audio-Cinch-Ausgang für den Anschluss einer HiFi/Audio-Anlage
8 DIGITAL (^) Digitaler Audio-Cinch-Ausgang für den Anschluss einer HiFi/Audio-Anlage
9 230V 50Hz15W max (^*) .. Buchse fur Netzkabelanschluss

Der Aufkleber mit der Modellbezeichnung und Seriennummer befindet sich auf der Gerätunterseite.

(1) Die SCART-Buchse wird auch Euroconnector oder Peritel genannt.
(2) Anschluss eines Videoprojektors an die TV SCART-Buchse: siehe Kapitel 4.3.

3 Fernbedienung

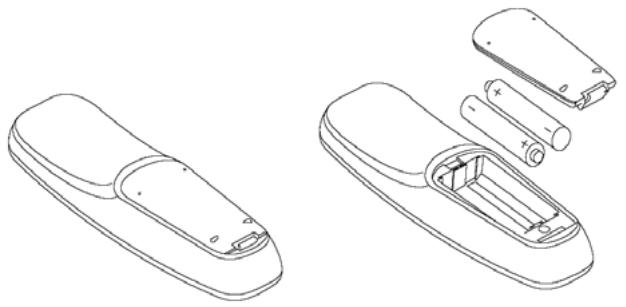

3.1 Batterien einlagen

• Entfernen Sie die rückseite Abdeckung.
• Legen Sie die 2 mitgelieferten Batterien (R06G/AA -1,5 V) ein.
• Legen Sie sie der Markierung entsprechend in das Batteriefach.

• Befestigen Sie die Abdeckung wieder.
• jetzt können Sie ihren digitalen terrestrischen Receiver mit der Fernbedienung steuern.

Batterien nicht im Hausmull entsorgen.

Hinweis: Die Batterien können mit einem haushaltsüblichen Werkzeug (z.B. Schraubendreher) aus der Fernbedienung herausgenommen werden.

10 FERNBEDIENUNG

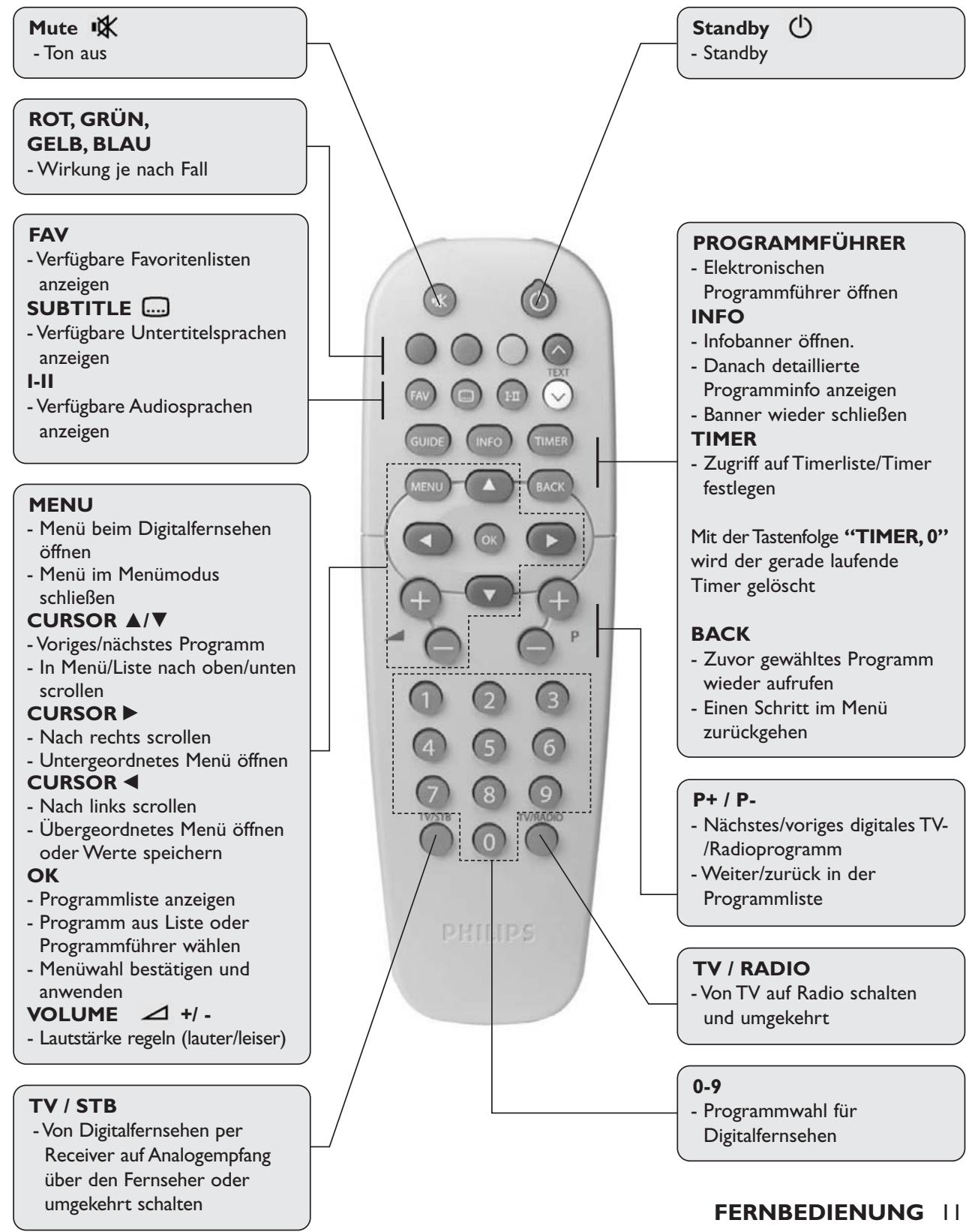

3.2 Benutzung der Fernbedienung

4 Anschluss des Digitalreceivers

Es gibt mehrere Möglichkeit, den Digitalreceiver an eine vorhandene Audio-/Videoanlage anzuschreiben.

Vorsicht!

Vor Anschluss des Receivers:

• Trennen Sie sãmtliche Geräte (Fernseher, Videorecorder, DVD-Player usw.) vom Netz.
• Schlieben Sie den Digitalreceiver jetzt noch nicht an.
• Überprüfen Sie die Kabelführung: Wenn die Verkabelung ihrer Audio/Video-Anlage den nachstehenden Abbildungen entspricht, müssen Sie nichts ändern.
• Wahlen Sie für den Einbau Ihr's Digitalreceivers die Anschlussart, die am besten auf die vorhandene Audio-/Video-Anlage abgestimmt ist. Lesen Sie dazuitte Abschnitt 4.1 und 4.2.

Hinweis: Bei Anschluss von Zusatzgerätenlesen Sieitte die in der vorliegenden Anleitung aufgeführten Installationshinweise.

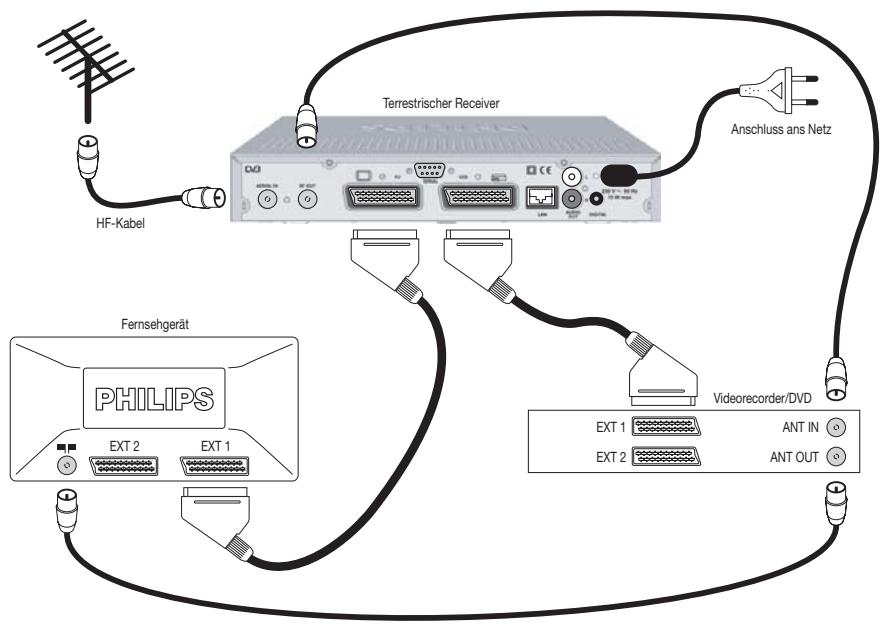

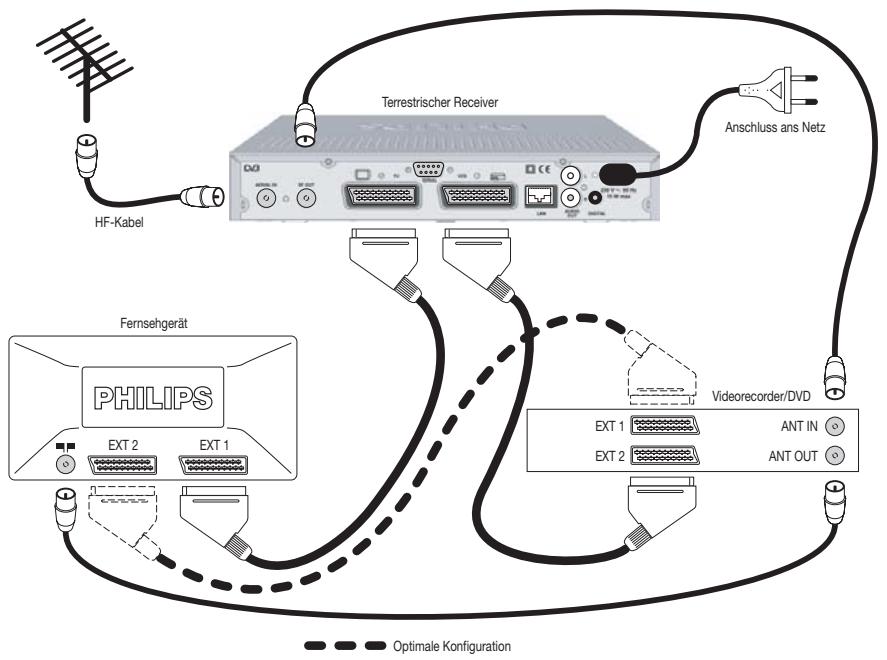

4.1 Anschluss an einen Fernseher oder Videorecorder mit einer SCART-Buchse

Bauen Sie ihren Receiver wie in den Abbildungen gezeigt bzw. wie in den nachstehenden Anweisungen erläutert in die vorhandene Anlage ein.

12 ANSCHLUSS DES DIGITALRECEIVERS

• Stecken Sie den Stecker des Antennenkabels in die "AERAIL IN"-Buchse des Digitalreceivers.
• Schlieben Sie die "RF OUT"-Buchse des Digitalreceivers mit dem mitgelieferten HF-Koaxialkabel an die "ANT IN"-Buchse des Videorecorders an.
• Schließen Sie die "ANT OUT"-Buchse des Videorecorders mit dem mitgelieferten HF-Koaxialkabel an die Antennen-Eingangsbuchse des Fernsehers an.
• Schlieben Sie die "TV"-SCART-Buchse des Digitalreceivers mit dem mitgelieferten SCART-Kabel an die "EXT1"-SCART-Buchse des Fernsehers an.
• Schließen Sie die "VCR"-SCART-Buchse des Digitalreceivers mit einem SCART-Kabel an die "EXT1"-SCART-Buchse des Videorecorders an. Falls Ihr Videorecorder die Easy Record-Funktion bietet, können Sie die "VCR"-SCART-Buchse des Digitalreceivers auch wie in der zweiten Abbildung gezeigt an die "EXT2"-SCART-Buchse des Videorecorders anschreiben.
• Schlieben Sie alle Geräte bis auf den Digitalreceiver ans Netz an.
• Schalten Sie das Fernsehgerät ein und wahren Sie ein Programm.
• Schließen Sie den Digitalreceiver ans Netz an. jetzt wird der Empfangsbildschirm geöffnet (die grüne LED leuchtet).
• Gehen Sie weiter zu Kapitel 5, um einen Programmsuchlauf durchzuführen.

Hinweis:

1- Nähere Hinweise zur Einstellung von S-Video-Geräten finden Sie in Abschnitt 7.2.3.2 und in der Bedienungsanleitung des Videorecorders.
2- Bei beiden Anschlussvarianten können Sie:

• Digitale Fernsehprogramme sehen und gleichzeitig analoge Fernsehprogramme aufzeichen,
• Analoge Fernsehprogramme sehen und gleichzeitig digitale Fernsehprogramme aufzeichen,
• Das empfangene digitale Fernsehprogramm aufzeichen,
• Aufzeichnungen mit dem Videorecorder wiedergeben.

3- Be der zweiten Anschlussvariante konnen Sie außer dem die Easy Record-Funktion, falls vorhanden, nutzen.

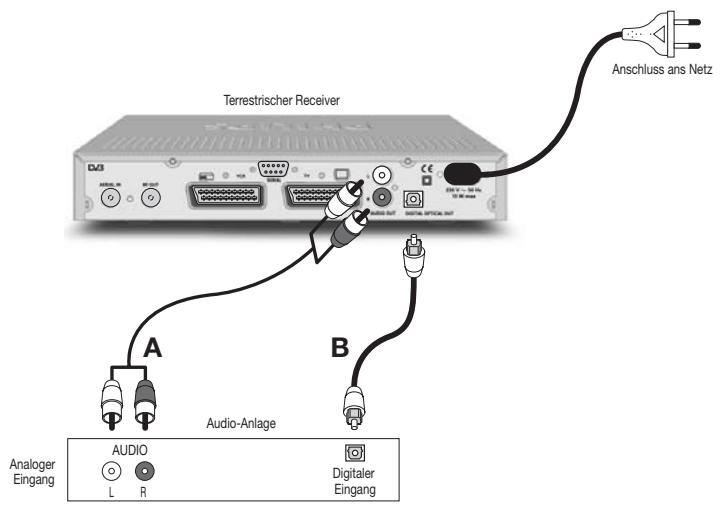

4.2 Anschluss an eine HiFi/Audio-Anlage (Analog/Digital)

Je nach vorhandener HiFi-/Audio-Anlage gibt es für den Anschluss des Digitalreceivers mehrere Mottigkeiten.

Analoger Anschluss (A)

Schlieben Sie die L/R-Audio-Ausgangsbuchsen mit einem doppelten CINCH-Kabel (nicht mitgeliefert) an die betreffenden L/R-Audio-Eingangsbuchsen an. Wie Sie die richtigen analogen Audio-Eingangsbuchsen finden, erfahren Sie in der Bedienungsanleitung der HiFi/Audio-Anlage.

Hinweis: Bei dieser Anschlussvariante können Sie die Lautstärkeg und die Ton aus-Funktion wahlweise mit der Fernbedienung des Receivers oder der der HiFi-Anlage einstellen.

Digitaler Anschluss (B)

SchlieBen Sie die "DIGITAL"-Ausgangsbuchsen mit einem einfen CINCH-Kabel (nicht mitgeliefert) an die betreffenden Digital-Audio-Eingangsbuchsen der Audio-Anlage an. Wie Sie die richtigen digitalen Audio-Eingangsbuchsen finden, erfahren Sie in der Bedienungsanleitung der HiFi/Audio-Anlage.

Hinweis: Bei dieser Anschlussvariante können Sie die Lautstärken und die Ton aus-Funktion nur mit der Fernbedienung der HiFi/Audio-Anlage einstellen (siehe Bedienungsanleitung der Anlage).

4.3 Anschluss an einen Videoprojektor

• Schließen Sie die "TV"-SCART-Buchse des Digitalreceivers an den Videoprojektor an.

Die meisten Videoprojektoren verarbeiten Signale im S-Video-Format. Wenn dies bei ihrem Geräte bereits falls der Fall ist, befolgen Sie bei Anschluss und Einbauitte folgende Anweisungen:

• Schlieben Sie einen SCART/S-Video-Adapter (nicht mitgeliefert) mit einem S-Video-Kabel an die "TV"-SCART-Buchse Ihrsgesamt Receivers und den S-Video-Eingang Ihrsgesamte Videoprojektors an.

• Wie Sie den TV-Video signalausgang Ihres Digitalreceiver auf Y/C umstellen, erfolhen Sie in Abschnitt 7.2.3.1.

14 ANSCHLUSS DES DIGITALRECEIVERS

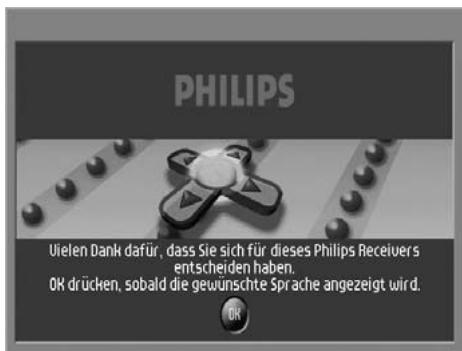

5 Erstinstallation

Vorraussetzungen für einechnelle und erfolgreiche Erstinstallation:

• Sie haben bereits eine Antenne.
  Die Antenne ist richtig auf den terrestrischen Sender für ihren Standort ausgerichtet (1).
• Der Digitalreceiver ist wie in der Abbildung in Abschnitt 4.1 bzw. 4.2 gezeigt angeschlossen.

• Der Fernseher ist eingeschaltet.

• SchlieBen Sie den Receiver ans Netz an. Die Anzeige auf der Gerätvorderseite besteht, der Empfangsbildschirm wird geöffnet.

• Drücken Sie auf . Das Setup-Fenster wird geöffnet.

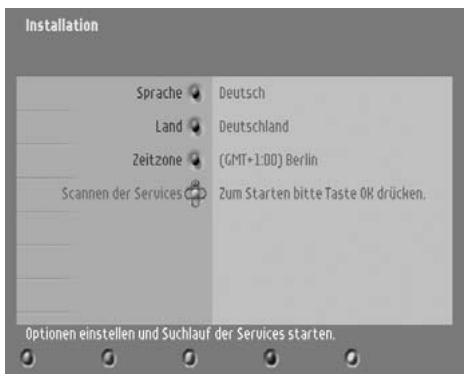

5.1 Programmsuchlauf

Das Setup-Fenster wird geöffnet. Der Cursor stehen auf Programmsuchlauf.

• Drücken Sie auf , um den Cursor auf die zu ändernde Setup-Option zu steuern und anschließend , um die Werte festzulegen.
• Drücken Sie auf , um den Programmsuchlauf zu starten.

Folgende Informationen werden auf dem Bildschirm angezeigt:

• Fortschritt des Suchlaufs
• Anzahl der gefundenen Programme

Nach erfolgreichem Abschluss des Suchlaufs erscheint eine entsprechende Meldung.

• Drücken Sie auf . Es erscheint eine Warnmeldung.
• Drücken Sie auf <OK> , um wieder fernzusehen.

Einzelheiten über den Einsatz des Digitalreceivers erfolnen Sie in Kapitel 6.

Bei fehlgeschlagenem Suchlauf siehe Abschnitt 5.2.

5.2 Suchlauf fehlgeschlagen

Es konnten keine Programme gefunden werden. Eine entsprechende Fehlermeldung wird eingeblendet.

Vor Durchführung eines erneuten Suchlaufs

Empfieht sich die Überprüfung folgender Punkte:

• an den Receiver angeschlossene Geräte (siehe Kapitel 4)
• Signalqualität (siehe Abschnitt 7.3.3)
• Antenneninstallation
• die an Ihrem Standort empfangbaren Programme (1)

Die Meldung Suchlauf fehlgeschlagen wird angezeigt.

• Drücken Sie auf , um das Fenster zu schreiben und das Hauptmenu anzuzeigen.
• Setzen Sie die Installation wie in Abschnitt 7.3.2 erlautert fort.

Hinweis: Sollte dieselbe Fehlermeldung erneut auftreten,esen Sieitte Kapitel 10.

(1) So finden Sie hereaus, ob Sie Digitalfernsehen in ihrer.
Gegend empfangen konnen:

Finnland

Frankreich: siehe Internet unter www.tdf.fr

Deutschland

Italian

5.3 Suchlauf mehrmals fehlgeschlagen

Es konnten trotz erfolgreicher Überprüfung des von der Antenne empfangenen Signals keine Programme gefunden werden.

Entweder ist ihre Antenne nicht richtig auf den Digitalfernsehsender ausgerichtet oder muss nachgerüstet werden oder Sie befinden sich außerhalb der Reichweite, in der ein störungsfreier Empfang von Digitalprogrammen möglich ist. Lesen Sieitte den Abschnitt Störungsbehebung am Ende der Bedienungsanleitung.

Bitten Sie ihren Elektrofachhändler um eine fachgerechte Diagnose.

6 Täglicher Einsatz

6.1 Receiver EIN/AUS-Schalten (Standby)

Ihr Receiver steht auf Standby (rote LED leuchtet).

So schalten Sieihn ein:

• Drücken Sie eine der folgenden Tasten auf der Fernbedienung: <P+> , <P-> , <OK> oder eine Zahlentaste.
• Oder drücken Sie die -Taste auf der Gerätvorderseite.

Sie sehen sich ein digitales Fernsehprogramm an (grüne LED leuchtet) oder horen ein digitales Radioprogramm (grüne/orange LED blinkt).

So stellen Sie den Receiver auf Standby:

• Drucken Sie die Standby-Taste.
• Oder drücken Sie die -Taste auf der Gerätvorderseite.

Wie jeder elektronische Gerät verbraucht ein Receiver Strom. Um den Energieverbrauch möglichst niedrig zu halten, sollen den Sie Ihr Gerät bei Nichtgebrauch stets auf Standby stellen. Noch mehr Strom konnen Sie sparen, wenn Sie es bei längerem Nichtgebrauch ganz ausschalten, indem Sie den Netzsteckerziehen.

6.2 Fernseh- oder Radioempfang wahlen

Der Receiver steht auf Fernsehempfang.

Zum Umschalten auf Radio:

• Drücken Sie die -Taste.

Der Receiver steht auf Radioempfang.

Zum Umschalten auf Fernsehen:

• Drücken Sie die -Taste.

6.3 Umschalten auf ein anderes Programm

6.3.1 Mit den Zahlentasten

Beim digitalen Fernsehen oder Radiohören:

• Drücken Sie die Zahlentaste(n) der gewünschten Programmnummer.

6.3.2 Mit <P+\> / <P->

Beim digitalen Fernsehen oder Radiohören:

• Drücken Sie auf < P + > , um das{nachste Programm auf der Listene anzuwahlen.
• Drücken Sie auf <P-> , um das vorgeige Programm auf der Listene anzuwahlen.

6.3.3 Mit (Aufruf des zuletzt empfangenen Programms)

Beim digitalen Fernsehen oder Radiohören:

• Drücken Sie auf , um zu dem zuletzt angewählten Programm zurückzugehen.

6.3.4 Mit der Programmliste

Beim digitalen Fernsehen oder Radiohören:

• Drücken Sie auf , um die Programmliste aufzurufen.
• Drücken Sie auf oder , um den Cursor auf das gewünschte Programm zu steuern.
• Drücken Sie auf <OK> , um das Programm zu empfangen.

6.3.5 Mit den Favoritenlisten

Beim digitalen Fernsehen oder Radiohören:

• Drücken Sie auf , um die Beste aller verfügbar Programmlisten aufzurufen.
• Drücken Sie auf oder , um den Cursor auf die gewünschte List zu steuern.
• Drücken Sie auf , um die Programmliste zu aktivieren und den Receiver auf das bei der vorhergehenden Listenbenutzung angesehene Programm einzustellen.

Hinweis: Leere Listen werden nicht angezeigt.

6.4 Programmbanner

Jedes Mal, wenn ein neues Programm angewählt wird,
erscheint oben am Bildschirm ein Banner mit folgenden_infos:

• Nummer und Name des aktuellen Programms
• Start und Ende der aktuellen Sendung
  Name der aktuellen Sendung
• Symbole der Programmeigenschaften (siehe Kasten)
  Uhrzeit
• Verbleibende Zeit bis Ende der laufenden Sendung

Die Banner-Infos beziehen sich auf die jeweils laufende Sendung (auch "JETZT"-Sendung genannt).

• Drücken Sie auf , um dieInfos zur folgenden Sendung ("NACHSTE") anzuzeigen. Drücken Sie , um wieder dieInfos zur "JETZT"-Sendung anzuzeigen.
• Drücken Sie auf , um dieInfos zur folgenden Sendung ("NACHSTE") anzuzeigen.
• Drücken Sie auf , um dieInfos zur aktuellen Sendung des vorgen Programms anzuzeigen.
• Drücken Sie auf , um Detailinfos für die aktuelle Auswahl anzuzeigen.

Oder:

Drücken Sie zu einem beliebigen Zeitpunkt einmal auf , um das Programmbanner einzublenden.

Drücken Sie anschließend erneut auf , um Detailinfos anzuzeigen.

Drücken Sie ein drittes Mal auf , um den Programmbanner auszublenden.

6.5 Lautstärkenregelung -1 +1

Beim digitalen Fernsehen oder Radiohören:

• Drücken Sie auf < -> , um leiser zu stellen.
• Drücken Sie auf < + > , um lauter zu stellen.
• Drücken Sie einmal auf <品> , um den Ton auszuschalten, und ein zweites Mal, um in wieder einzuschalten.

Hinweis: Die Lautstärkenänderung wird durch einen Balken, die Tonabschaltung durch ein entsprechendes Symbol rechts oben im Bildschirm angezeigt.

Deutsch

Symbol Bedeutung

Btx verfügbar

Info verfügbar

Untertitel verfügbar

Andere Audio-Sprachen verfügbar

Batterie schwach

FavoriteListe

6.6 Untertitelspracheändern (runder Kippschalter)

• Drucken Sie die < > -Taste.
• Drücken Sie auf oder , um den Cursor auf die gewünschte Untertitelsprache zu steuern.
• Drücken Sie auf , um die Auswahl zu bestätigten. Oder wahren Sie Keine, um die Untertitelfunktion auszuschalten.

6.7 Audio-Spracheändern (runder Kippschalter)

• Drucken Sie die --Taste.
• Drücken Sie auf oder , um den Cursor auf die gewünschte Audiosprache zu steuern.
• Drücken Sie auf <OK> , um die Auswahl zu bestätigten.

6.8 Elektronischer Programmführer

Beim digitalen Fernsehen oder Radiohören:

• Drücken Sie auf , um die Mitgliedern Sendungen aufzurufen.

Die aktuelle listened ("JETZT/NÄCHSTE") wird angezeigt.

• Drücken Sie die -Taste, um die Beste mit den Sendungen des Tages einzusehen.
• Drücken Sie auf oder , um den Cursor auf das gewünschte Programm zu steuern.
• Drücken Sie auf , um das Programm auszuwahlen.

6.9 Timer

6.9.1 Timer beim digitalen Fernsehen festlegen

• Drücken Sie auf , um die Timerliste aufzurufen.
• Führren Sie die in Abschnitt 7.5.1 genannten Schritte durch.

6.9.2 Timer im Programmführer festlegen

• Steuern Sie den Cursor auf die gewünschte Sendung.
• Drücken Sie die rote Taste oder die -Taste, um einen Timer festzulegen. Das Timer-Fenster wird geöffnet.
• Ändern Sie die Timereinstellungen wie gewünscht. Wahlen Sie z.B. Erinnern bei Timerart, um einen Reminder festzulegen (Standardwert ist Aufnahme).
• Drücken Sie die rote Taste erneut, um den Timer zu speichern und zum Programmführer zurückzugehen.

6.9.3 Laufenden Timer Löschen

Sie sehen sich bei laufendem Timer die Sendung an, die aufgenommen wird. Wahrend der Aufnahme leuchtet LED1 rot und LED2 grün.

• Drücken Sie die Tastenfolge "TIMER, 0", um den laufenden Timer zu Löschen.

Der Receiver steht bei laufendem Timer auf Standby. Wahrend der Aufnahme leuchtet LED1 rot und LED2 orange.

• Drücken Sie die Tastenfolge "TIMER, 0", um den laufenden Timer zu Löschen.

6.10 TV/STB-Taste

Mit dieser Taste konnen Sie vom Empfang digitaler Programme über den Receiver auf herkommlichen analogen Fernsehempfang umschalten und umgekehrt. Beim digitalen Fernsehen:

• Drücken Sie die TV/STB-Taste, um auf Analogempfang über den Fernseher umzuschalten.
• Drücken Sie erneut die TV/STB-Taste, um wieder auf Digitalfernsehen umzuschalten.

6.11 Gespernte Programme

Bei Auswahl eines gespernten Programms müssen Sie das Programm zunachst freigeben.

Bei Anzeige der entsprechenden Aufforderung:

• Geben Sie ihren 4-stelligen PIN-Code ein (Standardeinstellung 1234).

TÄGLICHER EINSATZ

7 Receiverestellungenändern

Sie können die Receivereinstellungen je nach Antennenbedingungen, Setup der Audio/Video-Anlage und anderen Präferenzen ändern.

7.1 Allgemeine Hinweise

7.1.1 Navigation im Hauptmenu

• Drücken Sie beim Fernsehen auf

  , um das Hauptmenü und den Curserblock anzuzeigen. Der Cursorblock wird stets mit dem Hauptmenü eingeblendet. Er besteht aus 5 Teilen:

• einem gelben Ball zur Kennzeichnung der aktuellen Auswahl

• vier grünen Cursern (, , , ) mit roten Pfeilen als Hinweis auf mögliche Navigationsrichtungen

Hinweis: Bei Änderung der Einstellungen erschinen die Cursor auf der rechten Seite des Menüfensters, und davon der Pfeilrichtung entsprechend respektive oben, unter, links und rechts im Bildschirm.

• Drücken Sie stets auf , um ein beliebiges Menüfenster zu schreiben.

7.1.2 Einstellung ändern

Der Cursor steht auf der ersten Menurubrik.

• Drücken Sie auf oder , um den Cursor auf die gewünschten Menürubrik zu bringen.
• Drücken Sie auf , um die Unterrubriken der markierten Rubrik anzuzeigen. Wiederholen Sie diesen Schritt so oft, bis Sie die gewünschte Option erscheint.

Hinweis: Drücken Sie auf , um einen Schritt im Menü zurückzugehen.

• Gehen Sie anschließend mit den Pfeiltasten auf die gewünschte Einstellung oder geben Sie den Wert mit den Zahlentasten ein.
• Drücken Sie zur Betätigung im Bedarfsfall auf . Die Auswahl wird um einen Schritt im Menu zurückgesetzt.

22 RECEIVEREINSTELLUNGEN ÄNDERN

Hinweise:

• Um eine mit einem Sperrsymbol gekennzeichnete Menürubrik zu öffnen, müssen Sie ihren PIN-Code eingeben.
• Um ein Einbrennen des Bildschirms zu vermeiden, werden Meldungen/Menüss nach 20 Min. automatisch ausgeblendet.

7.2 Vorzugseinstellungen

• Drücken Sie auf , um das Hauptmenu zu öffnen.
• Drücken Sie auf , um den Cursor auf Vorzugseinstellungen zu steuern.
• Drücken Sie die -Taste, um das Untermenü Vorzugseinstellungen zu öffnen.

7.2.1 Sprache

Die Sprache wird im Untermenü Vorzugseinstellungen ausgewählt. Dort konnen Sie Spracheinstellungen wie Menüsprache und Audiosprache festlegen.

• Drücken Sie auf , um die Spracheinstellungen festzulegen.
• Bringen Sie den Cursor auf die zu ändernde Einstellung. Die dazugehörigen Werte werden rechts im Bildschirm angezeigt.
• Drücken Sie auf , um folgende Einstellungen festzulegen: ·Audio
• Untertitel
• Untertitelmodus
• Untertitel für Hörgeschädigte
• Menu

7.2.2 Standort

Der Standort wird im Untermenü Vorzugseinstellungen ausgewählt. Dort konnen Sie das Land, in dem Sie ihren Receiver benutzen, und die dazugehörige Zeitzone einstellen.

• Drücken Sie auf , um die Standorteinstellungen festzulegen.
• Bringen Sie den Cursor auf die zu ändernde Einstellung. Die dazugehörigen Werte werden rechts im Bildschirm angezeigt.

• Drücken Sie auf , um folgende Einstellungen festzulegen:

• Land

• Zeitzone

7.2.3 Systemeinstellungen

Die Systemeinstellungen werden im Untermenü Vorzugseinstellungen ausgewählt.

• Drücken Sie auf , um die Systemeinstellungen festzulegen.

Hinweis: Bei eingeschalteter Kindersicherung müssen Sie ihren PIN-Code eingeben, um die Unterrubriken dieseres Menüss öffnen zu können.

7.2.3.1 TV

In dieser Rubrik konnen Sie das Format des Ausgangssignals an den TV- und VCR-SCART-Buchsen auswahlen.

• Bringen Sie den Cursor auf die zu ändernde Einstellung. Die dazugehörigen Werte werden rechts im Bildschirm angezeigt.

• Drücken Sie auf , um die änderbaren Werte festzulegen:

• Video-Ausgang: RGB, CVBS-PAL, CVBS-SECAM oder Y/C. RGB ist die empfohlene Standardeinstellung.

• Audio-Ausgang: Stereo oder Mono
• Bildformat: Wahlen Sie für den Video-Ausgang das für Ihr Fernsehgerät optimale Bildseitenverhältnis.

Hinweis: Für optimale Videoqualität auf dem Fernsehbildschirm empfehlt sich die Einstellung RGB. Falls Sie anstelle des Fernsehers einen Videoprojektor verwenden, empfehlt sich die Einstellung Y/C (Anschluss und Installation: siehe Abschnitt 4.3).

7.2.3.2 VCR

In dieser Rubrik können Sie das Format des Ausgangssignals an der VCR-SCART-Buchse ausgehalten.

• Bringen Sie den Cursor auf die zu ändernde Einstellung. Die dazugehörigen Werte werden rechts im Bildschirm angezeigt.

• Drücken Sie auf , um die änderbaren Werte festzulegen:

• Video-Ausgang: CVBS-PAL, CVBS-SECAM oder Y/C. CVBS-PAL ist die empfohlene Standardeinstellung.
  Audio-Ausgang: Stereo oder Mono

• Easy Record: Wahlen Sie die für ihren Videorecorder optimale Steuerung. Siehe Abschnitt 9.2 und Bedienungsanleitung des Videorecorders.

Hinweis: Wenn Sie ein S-Video-Gerät haben, wahren Sie die Einstellung Y/C. Siehe Bedienungsanleitung des Videorecorders.

24 RECEIVEREINSTELLUNGEN ÄNDERN

7.2.3.3 Programmbanner

In dieser Rubrik konnen Sie die Anzeigeeinstellungen des Programmbanners ändern.

• Bringen Sie den Cursor auf die zu ändernde Einstellung. Die dazugehörigen Werte werden rechts im Bildschirm angezeigt.

• Drücken Sie auf , um die folgenden änderbaren Werte festzulegen:

• Einblendedauer

• Transparenz

7.2.3.4 Lautstärke

In dieser Rubrik können Sie die Lautstärke beim Einsatzlesten festlegen.

• Drücken Sie auf , um den Wert festzulegen.
• Drücken Sie auf oder , um die Lautstärke zu ändern.
• Drücken Sie <OK> , um die Auswahl zu bestätigen.

7.2.3.5 Fernbedienung

In dieser Rubrik können Sie die Adresse der Fernbedienung ändern.

• Drücken Sie auf , um die änderbaren Werte festzulegen:
• Bringen Sie den Cursor auf die gewünschte Adresse: 039 oder 038.
• Drücken Sie auf , um die Auswahl zu bestätigten.
• Gehen Sie wie in Abschnitt 9.1 beschreiben vor.

Wenn Sie die in Abschnitt 9.1 beschriebenen Schritte nicht befolgen, können Sie ihren Receiver nicht mit der Fernbedienung steuern.

7.3 Installation

• Drücken Sie auf , um das Hauptmenu zu öffnen.
• Drücken Sie auf , um Installation auszuwahlen.
• Drücken Sie auf , um das Untermenü Installation zu öffnen.

7.3.1 Programmlisten

In dieser Rubrik konnen Sie die Programmlisten verwalten.

• Drücken Sie auf , um auf die Optionen der Programmlisten zuzugreifen.

7.3.1.1 Programme neu ordnen

Mit dieser Option können Sie Programme installieren/deinstallieren und auf der Liste der installierten Programme verschieben.

• Bringen Sie den Cursor auf das Programm, das Sie installieren/deinstallieren/verschieben möchten.
• Drücken Sie auf , um das Programm auszuwahlen. Der Programmname wird in dem ausgewählten Programmbereich angezeigt.

Aus der Liste ausgewähltes Programm installieren:

• Bringen Sie den Cursor an die Stelle, wo das Programm installiert werden sollen.
• Drücken Sie die grüne Taste. Das Programm wird aus der Liste der deinstallierten Programme entfernt und in die Liste der installierten Programme übernommen.

Ausgewähltes Programm auf der Listerverchieben:

• Bringen Sie den Cursor an die Stelle, an die das Programm verschoben werden soll.
• Drücken Sie <OK> , um die Auswahl zu bestätigten.

7.3.1.2 Neue TV-Programme ansehen

• Mit dieser Option können Sie neue Programme sehen, die bei Standby-Betrieb des Receivers befinden wurden.
• Drücken Sie auf , um die gefundenen neuen Programme rechts im Bildschirm anzuzeigen.
• Bringen Sie den Cursor auf das gewünschte Programm. Die Sendung, die Dort瘁it, wird gezeigt.

Hinweis: Drücken Sie , um das ausgewählte Programm zu deinstallieren. Drücken Sie erneut , um die Deinstallierung abzubrechen.

• Drücken Sie , um das Fenster zu schließen und zum Untermenü Programmlisten zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

7.3.1.3 Neue Radioprogramme anhören

• Mit dieser Option können Sie neue Radioprogramme horen, die bei Standby-Betrieb des Receivers gefunden wurden.
• Drücken Sie auf , um neue gefundene Programme zu horen.
• Bringen Sie den Cursor auf das gewünschte Programm.

26 RECEIVEREINSTELLUNGEN ÄNDERN

Hinweis: Drücken Sie , um das ausgewählte Programm zu deinstallieren. Drücken Sie erneut , um die Deinstallierung abzubrechen.

• Drücken Sie , um das Fenster zu schließen und zum Untermenü Programmlisten zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

7.3.2 Programm-Setup

In dieser Rubrik können Sie Programme installieren.

7.3.2.1 Neue Programme hinzufügen

Mit dieser Option können Sie neue Programme installieren.

• Drücken Sie auf , um die Option zu aktivieren.
• Drücken Sie auf , um dieSuche nach neuen Programmen zu starten.

Hinweis: Drücken Sie , um die Suche zu unterbrenen. Es werden keine Programme gespeichert.

Sobald die Suche abgeschlossen ist, wird die Gesamtzahl der gefundenen Programme rechts im Bildschirm angezeigt. Der Cursorblock Goes auf die Schaltfläche Speichern.

• Drücken Sie auf , um neue Programme zu speichern.
• Oder bringen Sie den Cursor auf die Schaltfläche Ablegen und drücken auf <OK> , um die neuen Programme abzulegen.

Hinweis: Vor dem Speichern/Ablegen können Sie die Ergebnisse der Sueche nach TV/Radio-Programmen und anderen Diensten anziegen, indem Sie den Cursor auf die betreffende Rubrik steuern.

• Drücken Sie , um das Fenster zu schließen und zum Untermenü Programm-Setup zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

7.3.2.2 Alle Programme neu installmenten

Mit dieser Option konnen Sie sãmtliche Programme neu installieren und zuvor vorgenommene Programmeinstellungen überschreiben.

• Drücken Sie auf , um die Option zu aktivieren. Anschließlich werden Sie aufgefordert, die Neuinstallierung sümttlicher Programme zu bestätigen.
• Drücken Sie auf und gehen Sie anschließend wie oben beschreiben vor.

7.3.3 Empfang testen

Mit dieser Option konnen Sie die Antennenposition optimieren und überprüfen, ob auf einem bestimmen HF-Kanal Signale vorliegen.

Der Cursor steht auf HF-Kanal.

• Drücken Sie auf , um auf die Seite der HF-Kanäe zuzugreifen.
• Steuern Sie den Cursor nach oben oder unter auf den gewünschten HF-Kanal.
• Drücken Sie auf , um die Signalqualität und -stärke des gewährten Kanals anzuzeigen.
• Bei Bedarf drehen Sie die Antenne, um ein besseres Signal zu empfangen. Wenn das Signal korrekt ist, wird der Name des betreffenden Netzwerks angezeigt.
• Drücken Sie erneut auf , um zur Seite der verfügbaren HF-Kanäle zusückzugehen und überprüfen Sie die Signalqualität und -stärke eines weiteren HF-Kanals wie oben beschrieben.

Hinweis: Wenn Sie kein korrektes Signal empfangen können, schauen Sie im Kapitel Störungsbehebung nach.

• Drücken Sie , um das Fenster zu schließen und zum Untermenü Programmlisten zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

7.3.4 AufWerkseinstellungen zurücksetzen

So setzen Sie den Receiver auf Werkseinstellungen darüber:

• Drücken Sie auf . Sie werden nun aufgefordert, den Master-CODE einzugeben.
• Geben Sie den Master-PIN-Code ein. Nähere Informationen über den Master-PIN-Code finden Sie im Kapitel Störungsbehebung.

Hinweis: Bei Rückstellung auf Werkseinstellungen gehen ihre persönlichen Einstellungen verloren.

28 RECEIVEREINSTELLUNGEN ÄNDERN

7.4 Information

• Drücken Sie auf , um das Untermenü Systemsoftware zu öffnen.

Systemsoftware

Die in dieser Rubrik verwalteten Software-Aktualisierungen sind erforderlich, um ihren Receiver auf den neusten Stand der Entwicklung des Digitalfernsehens zu bringen und neue Funktionen nutzen zu konnen. Sie sind Teil des normalen Sendevorgangs.

Der Receiver ist werkseitig so eingestellt, dass er Software-Aktualisierungen automatisch übernimmt (empfohlen). Wenn Sie vor jedem Software-Download erst eine Aufforderung besteht, geben Sie wie folgt vor:

• Drücken Sie auf , um auf die

Softwaresystemeinstellungen zuzugreifen.

Die aktuelle Hardware/Software-Version wird angezeigt, der

Cursor steht auf Neue Software immer akzeptieren.

• Wenn Sie bei jeder neuen Software eine Aufforderung besteht, bewegen Sie den Cursorblock auf Nein.
• Drücken Sie <OK> , um die Auswahl zu bestätigten.
• Drücken Sie , um das Fenster zu schließen und zur Rubrik Systemsoftware zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

Hinweis: Zur Durchführung der Software-Aktualisierung befolgen

Sie einfach die Anweisungen auf dem Bildschirm.

7.5 Timer

• Drücken Sie auf , um das Untermenü Timer zu öffnen.

7.5.1 Aufnahme/Erinnern

In dieser Rubrik können Sie Aufnahme-Timer und Reminder festlegen undbearbeiten.

• Drücken Sie auf , um die Timerliste zu öffnen.

Neuen Timer festlegen:

Drücken Sie die grüne Taste, um die Timereinstellungen festzulegen.

• Bringen Sie den Cursor auf die zu ändernde Einstellung.

• Drücken Sie auf , um die einzustellenden Werte festzulegen:

• Timerart
  Programm

• Bei Sperrung PIN-Code eingeben: Der PIN-Code muss immer dann eingegeben werden, wenn die betreffenden Programme gespeit sind (stellen Sie die Kindersicherung von Ein auf Aus, um die Aufnahme freiizugeben).
• Tag & Monat
• Start
  Ende
  Audiosprache
• Untertitelsprache
• Untertitel für Hörgeschädigte

• Häufigkeit: ein Mal, täglich, wochentlich

• Drücken Sie die rote Taste, um den Timer zu speichern.
  Jetzt wird die Timer-Liste mit dem neuen Timer angezeigt.

• Drücken Sie die gelbe Taste, um das Fenster zu schreiben und zum Untermenü Timer zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

Vorhandenen Timer bearbeiten:

• Bringen Sie den Cursor in der Timerliste auf den zuändern den Timer.
• Drücken Sie auf , um die einzustellenden Werte festzulegen.
• Ändern Sie die einzustellen Werte wie gewünscht (Einzelheiten siehe oben).

• Drücken Sie die rote Taste, um den Timer zu speichern. In der nun angezeigten Meldung werden Sie aufgefordert, ihren Videorecorder zu programmieren.

• Drücken Sie , um den Vorgang fortzusetzen. jetzt wird die Timer-Liste mit dem geänderten Timer angezeigt.

• Drücken Sie die gelbe Taste, um das Fenster zu schließen und zum Untermenü Timer zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

Vorhandenen Timer Löschen:

• Bringen Sie den Cursor auf den zu Löschenden Timer.
• Drücken Sie die rote Taste, um den Timer zu Löschen. Der Timer wird aus derliste entfernt.

Hinweis: Der Timer wird umgehend gelöscht!

• Drücken Sie die gelbe Taste, um das Fenster zu schließen und zum Untermenü Timer zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

Hinweis: Bei laufendem Aufnahme-Timer können Sie nicht durch die Digitalprogramme zappen. Schalten Sie mit der .-Taste auf Analogfernsehen um, um durch die Analogprogramme zu zappen.

Einen laufenden Timer abbrechen:

Siehe Abschnitt 6.9.3.

7.5.2 Schlaf

In dieser Rubrik können Sie Schlaftimer einstellen.

• Drücken Sie auf , um die Schlaftimerwerte festzulegen.
• Bringen Sie den Cursor auf den gewünschten Wert: von 0 - 4 Stunden, in 30-Minuten-Schritten.
• Drücken Sie auf , um den Wert zu bestätigen.
• Drücken Sie , um das Fenster zu schließen und zum Hauptmenü zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

7.6 Favoriten

• Drücken Sie auf▶, um das Untermenü Favoriten zu öffnen.

7.6.1 TV-Programme

In dieser Rubrik können Sie TV-Favoritenlisten erstellen und bearbeiten.

• Drücken Sie auf , um die Favoritenlisteneinstellungen festzulegen.
• Bringen Sie den Cursor auf die liste, die Sie erstellen oder bearbeiten möchten.

• Drücken Sie auf , um die folgenden Werte festzulegen:

• Name: Sie können den Nameändern, indem Sie mit oder den zu bearbeitenden Buchstaben wahren und mit oder die verfügbaren Buchstaben ansteuern.

• Aktiv: Wahren Sie Ja, um die ausgewählte Favoritenliste zu aktivieren.

• TV-Programme auswahlen: Bringen Sie den Cursor auf die Programme und drücken Sie <OK> , um sie der ausgewählten Listehinzuzufugen.
• Alle Programme hinzufügen: Drücken Sie , um alle Programme hinzuzufügen.

• Alle Programme Löschen: Drücken Sie , um alle Programme zu Löschen.

• Drücken Sie , um das Fenster zu schließen und zum Hauptmenü zurückzukehren, oder drücken Sie die blaue Taste, um das Menu zu verlassen.

7.6.2 Radio-Programme

In dieser Rubrik können Sie Radio-Favoritenlisten erstellen undbearbeiten.

• Drücken Sie ggf. die -Taste, um auf Radioempfang umzuschalten.
• Gehen Sie wie oben beschrieben vor.

7.7 Zugriffsbeschränkungen

In dieser Rubrik können Sie Zugriffsbeschränken festlegen und ändern.

• Drücken Sie auf , um die Werte für die Zugriffsbeschränkung festzulegen:

• PIN-Code-Sicherung einstellen: Auf Ein stellen, um Zugriffsbeschränkung zu aktivieren.

Hinweis: Wenn die PIN-Code-Sicherung auf Nein gestellt wird, können die anderen Werte der Zugriffsbeschränkung nicht eingestellt werden.

• Altersstufe: Legen Sie eine Altersstufe fest, um bei Programmen mit higherer Altersstufe die PIN-Code-Sicherung auszulösen. Oder wahren Sie Keine, um die Option auszuschalten.
• TV-Programme: Steuern Sie den Cursor in der Liste auf das zu sprerende Programm und drücken Sie auf .
• Radio-Programme: Steuern Sie den Cursor in der List auf das zu sprerende Programm und drücken Sie auf .

32 RECEIVEREINSTELLUNGEN ÄNDERN

• Kindersicherungs-Timer: Drücken Sie auf , um vorhandene Timer anzuzeigen. Erstellen und ändern Sie die Eltern-Timer wie andere Timerarten (siehe Abschnitt 7.5.1).

• PIN-Code ändern: Drücken Sie auf , um die Option PIN-Code-Änderung zu aktivieren, geben Sie bei Aufforderung den aktuellen und den neuen PIN-Code ein und drücken Sie auf <OK> , um die Eingaben zu bestätigen.

• Drücken Sie die blaue Taste, um die Rubrik zu verlassen.

8 Menüstruktur

9 Erweiterte Einstellungen

9.1 Fernbedienungseinstellungändern

Mögliche Störungen zwischen der Fernbedienung des Philips-Receivers und anderen in Ihr Hem Vas vorhandenen Geräten können Sie beseitigen, indem Sie die Fernbedienung neu einstellen. Dabei muss sowohl der Receiver als auch die Fernbedienung neu eingestellt werden.

So stellen Sie den Receiver neu ein:

Siehe Abschnitt 7.2.3.5.

So stellen Sie die Fernbedienung neu ein:

• Drücken Sie gleichzeitig die Tasten 1 und 3 und halten Sie sie mindestens 3 Sekunden lang gedrückt.
• Lassen Sie beiden Tasten gleichzeitig wieder los.

• Geben Sie die binnen 60 Sekunden die neue Einstellung entsprechend dem für die Receiverfernbedienung festgelegten Wert ein:

• 5 für andere Einstellung (38)
  1 fur Werkseinstellung (39)

Hinweis: Bei Austausch der Batterien während der Tastenbetätigung wird die Fernbedienung auf den Standardwert (39) zurückgestellt.

9.2 Zusatzinfos zu Aufnahmen

9.2.1 Anschluss für Prepare Record oder Record Link

Dieser Anschluss ermittelte automatische Aufnahmen, ohne dass dazu der Videorecorder programmiert werden muss. Bevor Sie sich für diese Anschlussart entscheiden:

• Lesen Sie in der Bedienungsanleitung Ihr's Videorecorders nach, ob und wie die Easy Record-Funktion unterstützt wird. Die meisten Video- und DVD+RW-Recordermodelle von Philips unterstützen eine der beiden Aufnahmesteuergungsfunktionen.
• Vergewissern Sie sich, dass Fernseher und Videorecorder je zwei SCART-Buchsen haben.

So bauen Sie ihren Receiver in die vorhandene Anlage ein:

• Stecken Sie den Stecker des Antennenkabels in die "AERAIL IN"-Buchse des Digitalreceivers.
• Schlieben Sie die "RF OUT"-Buchse des Digitalreceivers mit dem mitgelieferten HF-Koaxialkabel an die "ANT IN"-Buchse des Videorecorders an.
• Schließen Sie die "ANT OUT"-Buchse des Videorecorders mit dem mitgelieferten HF-Koaxialkabel an die Antennen-Eingangsbuchse des Fernsehers an.
• Schlieben Sie die "TV"-SCART-Buchse des Digitalreceivers mit dem mitgelieferten SCART-Kabel an die "EXT1"-SCART-Buchse des Fernsehers an.
• Schließen Sie die "VCR"-SCART-Buchse des Digitalreceivers mit einem SCART-Kabel an die "EXT2"-SCART-Buchse (auch "IN" genannt) des Videorecorders an.

36 ERWEITERTE EINSTELLUNGEN

• Schlieben Sie die "EXT1"-SCART-Buchse des Videorecorders (auch "OUT" genannt) mit einem SCART-Kabel an die "EXT2"-SCART-Buchse des Fernsehers an.
• Schlieben Sie alle Geräte bis auf den Digitalreceiver ans Netz an.
• Schalten Sie das Fernsehgerät ein und wahren Sie ein Programm.
• Schlieben Sie den Digitalreceiver ans Netz an. Daraufhin wird der EMPFANGS-Bildschirm geöffnet.
• Gehen Sie weiter zu Kapitel 5, um einen Programmsuchlauf, falls noch nicht gemacht, durchzufahren.

Hinweis:

These Anschlussart bietet Ihnen folgende Mochigkeiten:

• gleichzeitig digitale Fernsehprogramme sehen und analoge aufzeichen,
• gleichzeitig analogue Fernsehprogramme sehen und digitale aufzeichen,
• das digitale Programm, das sie sich ansehen, aufnahmen ohne den Videorecorder programmieren zu müssen,
• Aufzeichnungen mit dem Videorecorder wiedergeben.

9.2.2 Digitalreceiver- und Videorecordereinstellungen

In Abschnitt 7.2.3.2 erfolnen Sie, wie Sie die Easy Record-Funktion Ihres Digitalreceivers einschalten.

• Bei einigen Videorecordermarken und -modellen muss die Option "VCR control" auf "Prepare Record" bzw. "Record Link" eingestellt werden. Schauen Sie in der Bedienungsanleitung Ihres Videorecorders nach oder finden Sie die passende Option selbst durch Ausprobieren heraus.
• Stellen Sie ihren Videorecorder so ein, dass er mit dem Digitalreceiver gesteuert werden kann.

9.2.3 Aufnahmen mit der VCR-Steuerfunktion machen

• Digitalreceiver, Fernseher und Videorecorder sind den Anweisungen in 9.2.1 entsprechend angeschlossen.
• Sie haben einen Timer über den Digitalreceiver festgelegt.
• Der über den Digitalreceiver gesteuerte Videorecorder startet und beendet die Aufnahme zur festgelegten Timerstart- und Timerendzeit. Sie brauchen den Videorecorder also nicht mehr zu programmieren, um digitale TV-Programme aufzunehmen.

Hinweis: Bestimmte Videorecordermodelle müssen bei Aufnahmestart auf Standby stehen. Hinweise dazufinden Sie in der Bedienungsanleitung des Videorecorders.

9.2.4 Fehler beim Aufnehmen

Drei Arten von Fehlern können beim Aufnahme auftreten:

• Signalverlust am Eingang
  Stromausfall
  Programmsperre

Der Philips-Receiver erkennt diese Fehler und macht Sie beim{nachsten Mal durch eine Warnmeldung auf dem Bildschirm darauf aufmerksam.

10 Leitfaden zur Störungsbehebung

Funktioniert Ihr Digitalreceiver nicht einwandfrei? Dann überprüfen Sieitte folgende Punkte.

Problem	Mögliche Ursache	Abhilfemaßnahme
Ausfall von Bild, Ton und Anzeige auf der Gerätvorderseite.	Der Receiver ist nicht ans Netz angeschlossen.	Überprüfen Sie den Netzanschluss und drücken Sie die Standby-Taste an der Gerätvorderseite.
Ton- und Bildausfall, rote LED auf der Gerätvorderseite leuchtet jedoch.	Der Receiver steht auf Standby.	Drücken Sie auf <P>+ oder <P-> oder eine beliebig Zahlentaste, um den Receiver einzuschalten.
Ton- und Bildausfall, linke LED auf der Gerätvorderseite leuchtet jedoch.	Sie sehen herkömmliches Analogfernsehen.	Drücken Sie die <TV/STB>-Taste auf der Fernbedienung.
	Der SCART-Stecker am Fernseher ist falsch angeschlossen oder sitzt lose.	Überprüfen Sie SCART-TV-Anschüsse auf festen Sitz der Stecker in den Buchsen.
	Ihr Fernseher hat nicht den richtigen AV/EXT-Kanal gewählt.	Versuchen Sie, den AV/EXT-Kanal von Hand einzustellen.
Die Fernbedienung funktioniert nicht.	Ein Timer lauft, der Receiver ist gesperrt, die LED-Anzeigen auf der Gerätvorderseite leuchten entweder grün/rot oder orange/rot.	Drücken Sie nacheinander auf “TIMER” und “0”, um den TIMER abzubrechen und den Receiver freizugeben.
	Die Batterien der Fernbedienung sind falsch eingelegt oder leer.	Überprüfen und ersetzen Sie ggf. die Batterien wie weiter oben in der Bedienungsanleitung erläutert.
	Sie halten die Fernbedienung nicht in Richtung Receiver.	Halten Sie die Fernbedienung in Richtung Receiver, nicht in Richtung Fernseher.
Sie finden nicht alle Programme, die sie normalerweise empfangen können,müssen.	Das von der Antenne empfangene Signal ist zu schwach.	Versuchen Sie, den Receiver anhand der in Abschnitt 7.3.2 beschrieben Schritte neu einzustellen.Wenn danach immer noch Programme fehlen, muss die Antenne ggf. nachgestellt werden.
	Die Antenne muss nachgestellt werden, oder der örtliche Sender Funktioniert nicht.	Wenden Sie sich an ihren Händler.
Manchmal erscheint auf dem Bildschirm ein Quadratmuster, das Bild ist “gefroren” oder zeigt einen Fernseher mit Störmuster.	Mölicherweise ein Übertragungsproblem.	Normalerweise ein vorübergehendes Problem, das keiner Korrekturmaßnahme bedarf.
	Ohne Antenne hat sich z.B. durch Unwetter verstellt.	Überprüfen Sie die Signalqualität und stellen Sie die Antenne ggf. erneut aus.
	Der Antennenstecker ist lose oder ausgestöpselt.	Überprüfen Sie sümmtliche Antennenstecker auf festen Sitz in den Buchsen.

38 LEITFADEN ZUR STÖRUNGSEBEHUNG

Problem	Mögliche Ursache	Abhilfemaßnahme
Sie können nicht alle Programme anwahlen, die P+/- bzw. Pfeiltasten oben/unten sprechen nicht immer an.	Bestimmte Programme stehen auf der Favoritenliste, der Receiver lauf im Favoritenmodus.	Wählen Sie mit der <FAV>-Taste eine andere Favoritenliste. Sehen Sie sich in der(Liste Alle TV-Programme die verfügbarbaren Programme an.
Sie können ein bestimmtes Programm auch mit den Zahlentasten nicht anwahlen.	Für das betreffende Programm ist die Kindersicherung eingeschaltet, Sie werden per OSD-Meldung aufgefordert, ihren PIN-Code einzugeben.	Geben Sie ihren Kindersicherungcode ein, um das Programm einzuschalten oder freizeuggeben. Nähere Hinweise dazu siehe Abschnitt 7.7.
Sie haben ihren PIN-Code vergessen.		Wenn Sie zur Eingabe Ihres PIN-Code aufgefordert werden, geben Sie den Master-PIN-Code ein. So können Sie den Vorgang fortsetzen und den PIN-Code auf den Standardwert (1234) zusücksetzen. Der Master-PIN-Code ist 0711. Hinweis: Halten Sie ihren Code vor Kindern geheim.
Sie haben einen Timer programmiert, noch die gewünschte Sendung wurde nicht aufgenommen.	Der Videorecorder ist falsch eingestellt.	Überprüfen Sie, ob der Videorecorder auf die gleiche Uhrzeit eingestellt ist wie der Digitalreceiver. Oder steuern Sie ihren Videorecorder automatisch per Easy Record-Funktion (siehe Abschnitt 9.2).
Die Reihenfolge ihrer Programme hat sich geändert.	Die Programme wurden wie in Abschnitt 7.3.1.1 beschrieben neu geordnet.	Lesen im genannten Abschnitt nach, wie Sie die Reihenfolge erneutändern können.
Die Anzeigen auf dem Bildschirm sind unscharf.	Wenn Sie einen SCART-Anschluss benutzen und einen RGB-fahigen Fernseher haben, stimmt möglicherweise eine der Receivereinstellungen nicht. Sie haben den TV SCART-Anschluss des Receivers an eine nicht RGB-fährige SCART-Buchse des Fernsehers angeschlossen.	Lesen Sie Abschnitt 7.2.3.1 und ändern Sie die Einstellung “Video-Ausgang” in RGB. Vergewissern Sie sich, dass die TV-SCART-Buchse Ihres Fernsehers RGB-fähig ist. Wenn nicht, ändern Sie den SCART-Anschluss am Fernsehen wie in der dazugehörigen Bedienungsanleitung erläutert.
Bei manchen Programmen sieht das Bild gestreckt oder gestaucht aus.	Das Programm wird vermutlich im Breitwandbildformat gesendet, der Receiver ist nicht entsprechend eingestellt.	Überprüfen Sie anhand der Erläuterungen in Abschnitt 7.2.3.1 die Einstellung der Option “Bildformat”. Bei einem Breitwandbildschirm müssen Sie ggf. auch die Einstellungen Ihres Fernsehers überprüfen.

II Technische Daten

Das Produkt entspricht den Anforderungen der europäischen Richtlinien 95/47/EC und 2002/21/EC.

Video-Decodierung

-MPEG-2 DVB-kompatibel bis MP@ ML
- Video-Bitrate: bis zu15 Mbit/Sek.
- Bildformat: 4:3 (Letterbox bei Quellensignal 16:9) und 16:9
-Auflösung: bis zu 720x576 Bildpunkte

Audio-Decodierung

• MPEG Layer I / II

Betrieb/Funktionen

• Preisgekrönter geräuschfreier Empfang
• Automatische Programmininstallation per Suchlauf
• Automatische Aktualisierung der Programmlisten
  -Programmbearbeitung fur individuelle Installation (loschen, hinzufugen, verschiedene)
• Untertitel
• TV & Radio-Betrieb
• 4 Favoritenlisten für TV-Programme
• 4 Favoritenlisten für Radioprogramme
• Empfang unsverschlusselter Programme
• Elektronischer Programmführer (EPG) für 7 Tage
• Kindersicherung mit PIN-Code
• Kinder-Timer
• Multifunktions-Fernbedienung
• Menügeführte Installation und Benutzung mit Bildschirmanzeige
• Videorecorder-Timer für 10 Sendungen
  -Aufnahmestörungsalarm
  -Aufnahmekopfmeldung
• Durchschnittung durch das gesamte HF-Spektrum
• Software-Aktualisierung durch Herunterlagen über Sendesignal

Anwendungssystemressourcen

Taktgeschwindigkeit Prozessor 81 MHz

SDRAM -CPU/Video-Grafik 8/16 MB

Flash-Speicher 4 MB

Schnittstelle für terrestrische

Antenne

• HF-Eingang: IEC 169-2 Buchse
• HF-Ausgang (Bypass): IEC 169 -2 Stecker

Empfangsdemodulation

• Demodulationsart: COFDM 2K / 8K
• Netzwerk: MFN/SFN
• Eingangsfrequenzspektrum: VHF III & UHF IV/V
• Durchscheid-Frequenzbereich (MHz): 47 - 862 MHz
• UHF-Kanal 21-69

Anschlüsse

TV-SCART

Ausgang: CVBS, gesteuertes Audiosignal L / R, RGB, Slow blanking, Fast blanking, S-Video (für LCD-Projektor)

VCR-SCART

Ausgang: CVBS, gesteuertes Audiosignal L/R, Y/C

Audio CINCH

Analoges Audio-Ausgangssignal: L/R

Serielle Schnittstelle RS232

Breitbandschnittstelle

10BaseT Ethernet-Anschluss für künftige Anwendungen

Zubehör

• Fernbedierung Bauart RC19336001/01 ("Zappa")
• SCART-Kabel
  HF-Koaxialkabel
• Bedienungsanleitung
• Weltweit gültige Garantie
• Batterien: 2 × 1,5V Typ AA/R06
  -Netzkabel

Sonstiges

• Temperaturbereich (^) Betriebstemperatur 5 bis 40 Lagerung 10 bis +70
• Netzspannung 30V + / - 10% 50Hz
• Leistungsaufnahme max. 15 W
• Standby max. 6 W
• Gewicht 0,980 kg
  Mit Verpackung 1,950 kg
• Abmessungen: 258 / 42 / 155

Das Produkt erfüllt die Anforderungen folgender EU-Richtlinien:

Im Rahmen der ständigen Produktverbesserung kann der Inhalt der Bedienungsanleitung ohne Vorankündigung geändert werden.

40 TECHNISCHE DATEN

Denna post används für attwäla utgangssignalformat für VCR SCART-kontakt.

• Tryck pä für att bekräfta.

7.3.1.2 Visa nya TV-kanaler

Redigera en befindlig timer:

• Tryck på -knappen für att gå till untermenyn für Favoriter.

7.6.1 TV Kanaler
