BEDIENUNGSANLEITUNG PS 18000 SN METABO

DE Deutsch KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortlichkeit: Diese Tiefbrunnenpumpe, identifiziert durch Type und Seriennummer, entspricht allen einschlagigen Bestimmungen der Richtlinien und Normen. Technische Unterlagen bei** - siehe unter.

*Tiefbrunnenpumpen-Typen

TP 66000: 2506600 | TP 8000 S: 025 08000 | TP 13000 S: 02513000

TPF 7000 S: 02508000 | TPF 6600 SN: 02506600

PS 7500 S: 02507500 | PS 15000 S: 02515000 |

PS 18000 SN: 02518000

**2011/65/EU, 2006/95/EC (->19.04.2016), 2014/35/EU (20.04.2016->), 2004/108/EC (->19.04.2016), 2014/30/EU (20.04.2016->)

***EN 50581:2012 | EN 60335-1:2012

EN 60335-2-41:2003 + A1:2004 + A2:2010 | EN 62233:2008/AC:2008

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008 | EN 61000-3-2:2006/A2:2009

EN 61000-3-3:2008

Volker Siegle

Direktor Innovation, Forschung und Entwicklung (Director Innovation, Research and Development)

Nurtingen, 07.10.2015

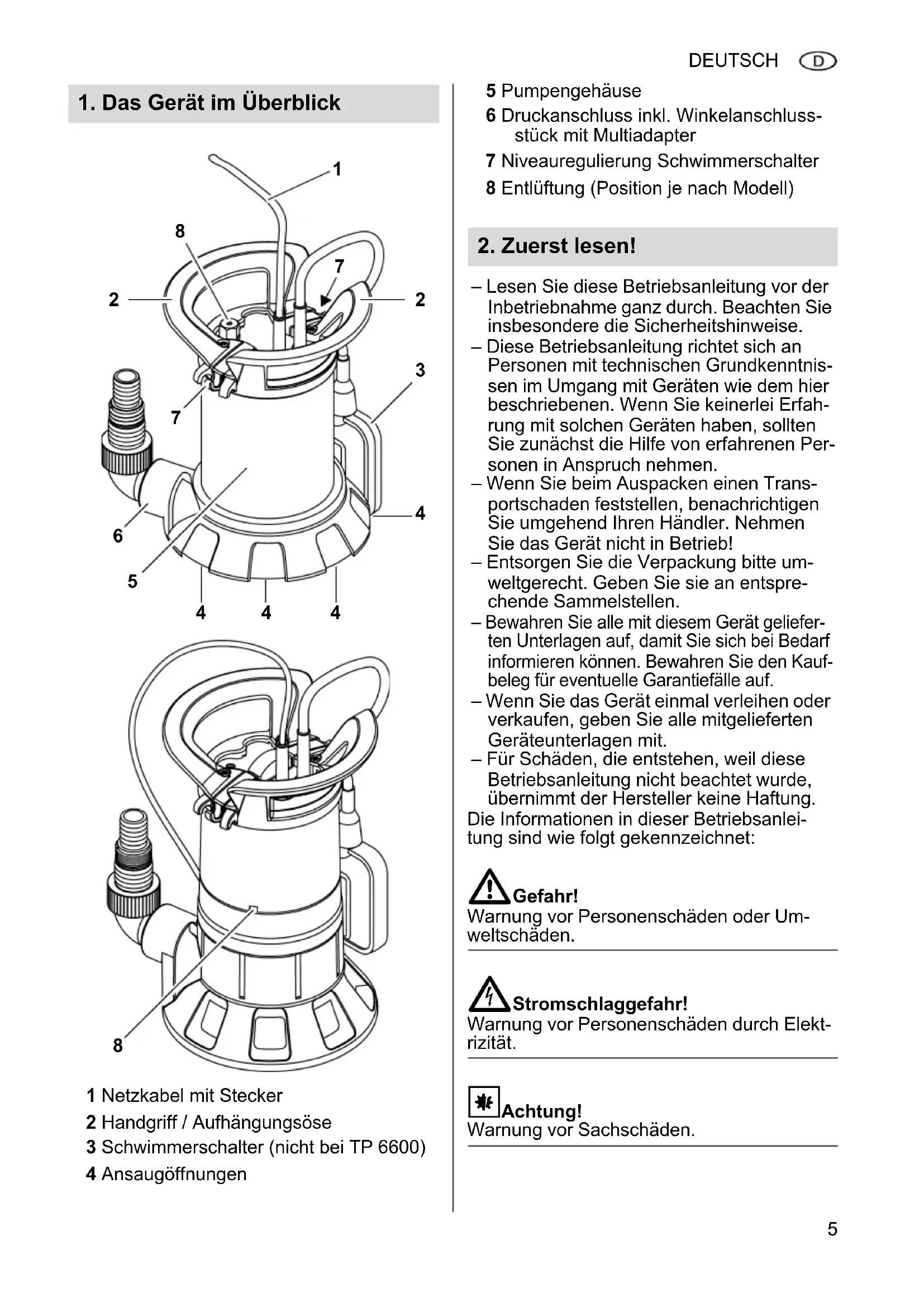

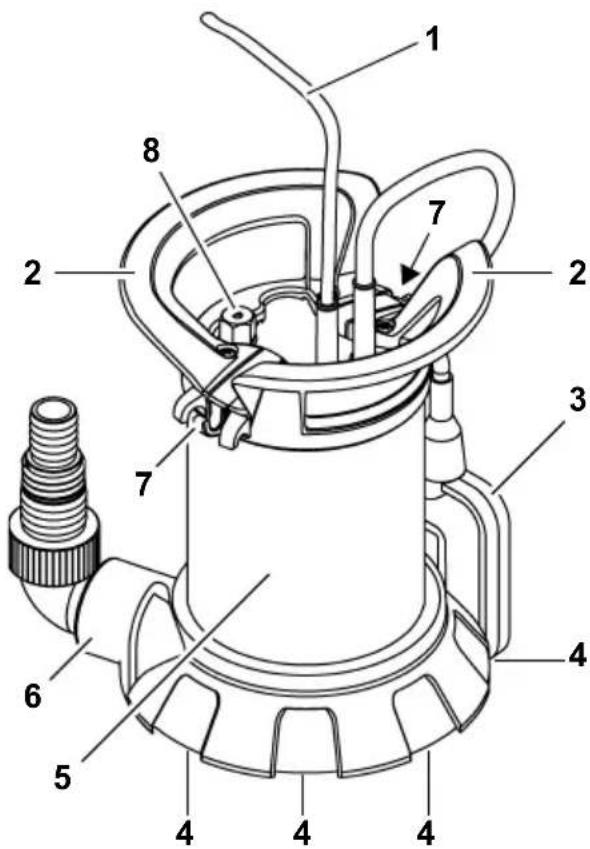

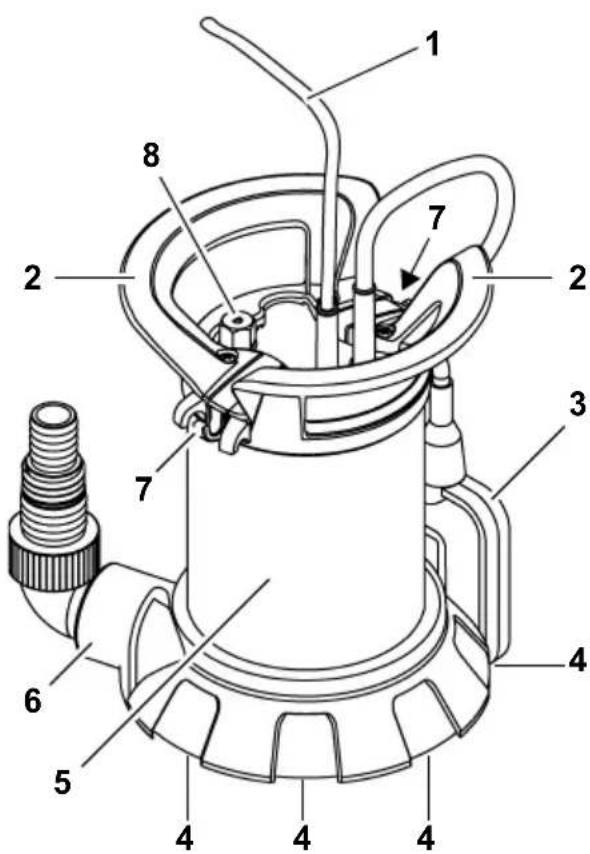

1. Das Gerät im Überblick

1Netzkabel mit Stecker
2 Handgriff/Aufhängungsöse
3 Schwimmerschalter (nicht bei TP 6600)
4 Ansaugöffnungen

5 Pumpengehäuse
6 Druckanschluss inkl. Winkelanschlussstück mit Multiadapter
7 Niveauregulierung Schwimmerschalter

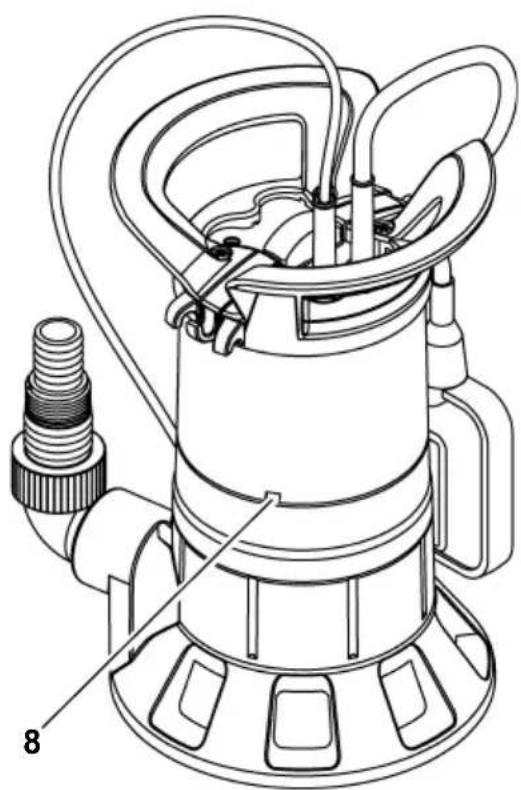

8 Entlüftung (Position je nach Modell)

2. Zuerstesen!

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkennntenissen im Umgang mit Geräten wie dem hier beschriebenen. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Zunachst die Hilfe von erfahrenen Personen in Anspruchephmen.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Gerät nicht in Betrieb!
• Entsorgen Sie die Verpackungitte umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.
  -Bewahren Sie alle mit thisem Gerat gelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren konnen. Bewahren Sie den Kaufbeleg fur eventuelle Garantiefalle auf.
• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.
• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Achtung!

Warning vor Sachschäden.

i Hinweis:

Ergänzende Informationen.

-Zahlen in Abbildungen (1, 2, 3,...)
- kennzeichen Einzelteile;
- sind fortlaufend durchnummeriert;
- beziehen sich auf entsprechende Zahlen in Klammern (1), (2), (3), ... im be nachbarten Text.
- Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.
- Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekenn-zeichnet.
-Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Das Gerät ist ausschließlich für die private Nutzung zum Entwässern im Haus- und Gartenbereich bestimmt.

Zulässige Föderflüssigkeit

Klarwasser-Tauchpumpen: Klarwasser Schmutzwasser-Tauchpumpen:
Klar- oder Schmutzwasser

• Der Schwebstoffanteil im Schmutzwasser darf nicht mehr als 5% betragen.
• Der Feststoffeil im Schmutzwasser dar die in den Technische Daten angegebene maximale Korngröse nicht überschreiben.

Jede andere Verwendung gilt als bestimmungswidrig und nicht zulässig.

Typische Anwendungsbereiche

-Auspumpen von Behältern, Wasserbe-cken, Schwimmbecken, Sickerschächten oder überschwemmten Räumen.
-Bewässern von Gärten und Rasenflächen.

Bestimmungswidrige Verwendung

Das Gerät ist nicht bestimmt zur

• Fördierung von Flüssigkeiten mit einer Temperatur >35^
• Trinkwasserversorgung oder zum Fordern von Lebensmitteln.
• Forderung von Salzwasser.
• Forderung explosiver, brennbarer, aggressiver oder gesundheitsgeführder Stoffe sowie von Fakalien.
• gewerblichen oder industriellen Nutzung.

Dauerumwälzung (Teich).

Personen (einschließlich Kinder und Jugendliche) dürfen das Gerät nicht verwenden, wenn sie

• eingeschränkte körperliche und/oder geistige Fähigkeiten haben,
• eine eingeschränkte Sinneswahrnehmung haben,
• unzureichende Erfahrung und/oder Kenntnisse über den Umgang mit dem Gerath haben, oder
• die Betriebsanleitung nicht gelesen und verstanden haben.

Für Schäden, die durch bestimmungswidrige Verwendung entstehen, übernimmt der Hersteller keine Verantwortung.

Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freilegegeben sind, können unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheitshinweise

• Beachten Sie beim Gebrauch these Ge-rates die folgenden Sicherheitshinweise, um Gefahren fur Personen oder Sachscha den auszuschlieben.
• Beachten Sie gesetzliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Tauchpumpen.
• Halten Sie beim Einsatz des Geräts in Schwimmbecken und Gartenteichen und in deren Schutzbereich an die Bestimmungen nach DIN VDE 0100 -702, -738. Beachten Sie hierzu gegebenenfalls auch örtliche Vorschriften.
  Die Absicherung des Gerätes muss mit einem Fehlerstromschutzschalter (RCD) mit einem Bemessungsfehlerstrom von maximal 30mA erfolgen.

Allgemeine Gefahr!

Betreiben Sie das Gerät nicht, wenn sich Personen in Kontakt mit der Forderflüssigkeit befinden (z.B im Schwimmbecken oder Gartenteich)!

Die folgenden Restgefahren bestehen grundsätzlich beim Betrieb von Tauchpumpen - sie{laffen sich auch durch Sicherheitsvorkehrungen nicht vollig beseitigen.

Gefahr durch Umgebungseinflüsse!

Verwenden Sie das Gerät nicht in explosionsgefahrdeten Räumen oder in der Nähve von brennbaren Flüssigkeiten oder Gasen!

Gefahr durch heiges Wasser!

Wird der Abschaltdruck des Druckschalters durch schlechte Druckverhältnisse oder durch einen defekten Druckschalter nicht erreicht, kann sich das Wasser innerhalb des Geräts durch internes Umwälzen erhitzen. Dadurch konnen Schäden und Undichtigkeiten am Gerät und den Anschlussleitungen entstehen, wodurch heîßes Wasser austreten kann. Verbrühungsgefahr!

Gerat max. 5 Minuten gegen geschlossene Druckleitung betreiben.
- Gerät vom Stromnetz trennen und abkühlen halten. Vor erneuter Inbetriebnahme die einwandfrei Funktion der Anlage durch Fachpersonal prufen halten.

Gefahr durch Elektrizität!

Netzstecker nicht mit nassen Handen anfas- sen! Netzstecker immer am Stekker, nicht am Kabel hersausziehen.

Der Anschlussarf nur an Schutzkontakt-Steckdosen erfolgen, die fachgerecht installiert, geerdet und geprüft sind. Netzspannung und Absicherung müssen den Technischen Daten entsprechen.

Gerät immer am Handgriff anheben und transportieren, niemals am Anschlusskabel oder dem Druckschlauch.

Verlängerungskabel müssen ausreichenden Aderquerschnitt besitzen. Kabeltrommel müssen vollständig abgerollt sein.

Netzkabel und Verlängerungskabel nicht kni-cken, quetschen, zerren oder überfahren; vor scharfen Kanten, Öl und Hitze schützen.

Verlägerungskabel so verlegen, dass es nicht in die zu fördernde Flüssigkeit geraten kann.

Vor Arbeiten am Gerät, Netzsteckerziehen.

Stromschlaggefahr durch Mängel am Gerät!

Überprüfen Sie das Gerät, insbesondere Netz- und Verlängerungskabel, Netzstecker und Schwimmerschalter vor jeder Inbetriebnahme auf eventuelle Beschädigungen. Lebensgefahr durch elektrischen Schlag!

Repairen Sie das Gerät nicht selbst! Bei unsachgemäßen Reparaturen besteht die Gefahr, dass Flüssigkeit in den elektrischen Bereich des Gerätes eindringt.

Achtung!

Um Wasserschäden zu vermeiden, z. B.
überschwemmte Räume, verursacht durch Gerätestörungen oder Gerätemängel: Geignete Sicherheitsmaßnahmen einplanen, z. B.:

• Alarmvorrichtung oder
  -Auffangbecken mit Uberwachung

Der Hersteller übernimmt keine Verantwortung für eventuelle Schäden, die dadurch verursacht wurden, dass

• das Gerät nicht bestimmungsgemäß verwendet wurde.
• das Gerät durch Dauerbetrieb überlastet wurde.
• das Gerät nicht frostgeschützt betrieben und aufbewahrt wurde.
• eigenmächtige Veränderungen am Gerät durchgeführt wurden. Reparaturen an Elektrogeräten)dürfen nur durch eine Elektrofachkraft ausgeführct werden!
• Ersatzteile verwendet wurden, die nicht vom Hersteller geprüft und freiigegeben sind.
• ungeeignetes Installationsmaterial (Arma-turen, Anschlussleitungen etc.) verwendet wurde.

Geeignetes Installationsmaterial:

druckbeständig (mind. 10 bar)
- wärmebeständig (mind. 100^ )

4. Montage und Aufstellung

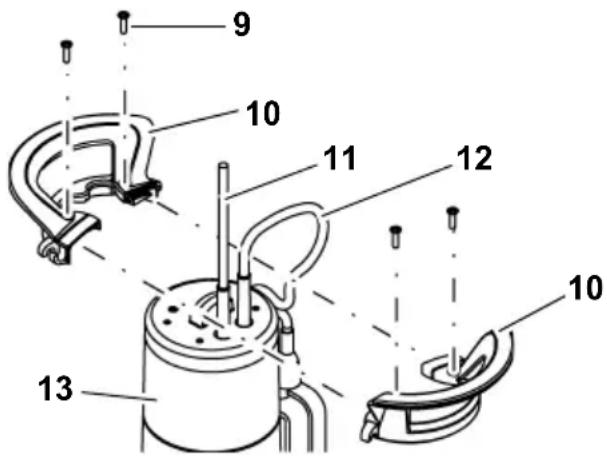

4.1 Handgriff / Aufhängungsösemontieren

DEUTSCH

1. Die zwei Handgriffaften (10) wie abgebildet zusammenführren. Dabei Netzkabel (11) und Schwimmer-schalterkabel (12) nach oben hersaufhren.
2. Handgriffhalfen (10) verbinden. Achten Sie darauf, dass die Führungen an den Handgriffhalfen ineinander greifen.
3. Handgriff mit den vier Schrauben (9) am Gerätegehause (13) festschrauben. Verwenden Sie nur die beigelegten Schrauben.

4.2 Druckleitung anschließen

1. Bei großmöglich gewähltem Druckleitungsdurchmesser: Kleineren Anschlussaufsatz am Multiapter (14) abschneiden.

i Hinweis

Die Beste Forderleistung wird durch die Wahl des größten Druckleitungs durchmessers erreicht.

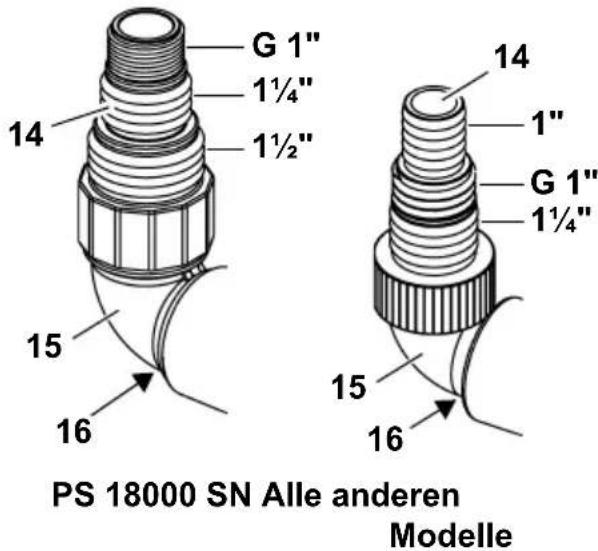

1. Multiadapter (14) im Winkelanschlussstück (15) verschrauben.
2. Winkelanschlussstück inkl. Multiadapter im Druckanschluss (16) verschrauben.
3. Druckleitung auf Multiadapter (14) schiben und mit einer Schlauchschelle befestigen.

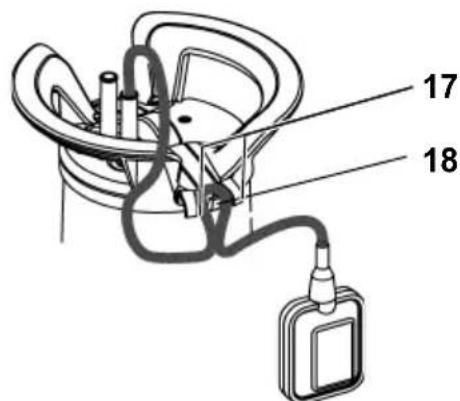

4.3 Schwimmerschalterkabel befestigen

i Hinweise

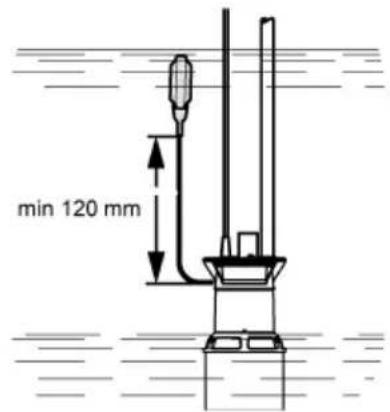

Befestigen Sie das Schwimmerkabel so, dass der Abstand zwischen Kabelhalter und Schwimmerschalter min. 120 mm beträgt.

Bei Unterschieden des Mindestabstandes zwischen Kabelhalter und Schwimmerschalter besteht die Gefahr, dass der Schwimmerschalter die Tauchpumpe nicht einschaltet.

• Eine Schlaufe mit dem Schwimmerschalterkabel bilden. Die Schlaufe wie abgebildet über den mittleren Klemmhaken (18) des Kabelhalters legen und das Schwimmerschalterkabel unter beiden außenliegenden Klemmhaken (17) führen.

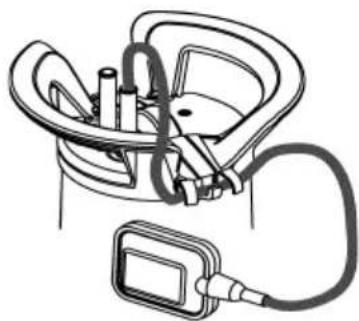

Nachfolgende Abbildung zeigt das befestigte Schwimmerschalterkabel:

Achtung!

Das Schwimmerschalterkabel konnte beschädigt werden.

Ziehen Sie niemals am Schwimmerschalterkabel, um die Position im Kabelhalter zu verändern!

Gehen Sie zum Lösen des Schwimmer-schalterkabels in umgekehrter Reihenfolge der Schritte vor.

4.4 Aufstellungshinweise

• Platzbedarf ca. 50 cm x 50 cm.
  Damit der Schwimmerschalter einwandfrei Funktioniert, muss er sich frei bewegen konnen.
  Das Gerät hochstens bis zu der in den Technischen Daten genannten Betriebstauchtiefe unter Wasser tauchen.
• Pumpe so aufstellen, dass die Ansaugöffnungen nicht durch Fremdkörper blockiert werden können. Pumpe gegebenenfalls auf eine Unterlage stellen.
• Achten Sie auf einen sicheren Stand der Pumpe.

Stromschlaggefahr durch abgetrennte Kabel!

Gerät nicht an den Kabeln oder am Druckschlauch anheben und transportieren! Die Kabel und der Druckschlauch sind nicht für die Zugbelastung durch das Gewicht des Geräts ausgelegt.

4.5 Gerät aufstellen

1. Pumpe leicht schrag in die zu fördernde Flüssigkeit tauchen, damit sich an der Unterseite kein Luftpolster bildet. Hierdurch wurde das Ansaugen verhindert. Sobald die Pumpe eingetaucht ist, kann sie wieder aufgerichtet werden.
2. Pumpe auf den Grund des Flüssigkeitsbehalters ablassen.

Verwenden Sie zum Abseilen ein stabiles Seil, das Sie an der Aufhängungsose der Pumpe befestigen.

Die Pumpe kann auch an einem Seil schwebend betrieben werden.

1. Bei erneuter Inbetriebnahme ist darauf zu achten, dass die Forderleitung vollständig entleert ist. Dazu Pumpe ggf. entlufen.

5. Betrieb

5.1 Ein- und Ausschalten

TP 6600

Nachdem Sie das Gerät ans Netz angeschlossen haben, lauft es sofort an.

Nachdem Sie das Gerät wieder vom Netz getrennt haben, schaltet es aus.

Alle anderen Modelle

Nachdem Sie das Gerät ans Netz angeschlossen haben, wird es automatisch durch den Schwimmerschalter eingeschaltet (19) und ausgeschaltet (20). Der Schaltzeitpunkt ist abhängig vom Wasserstand.

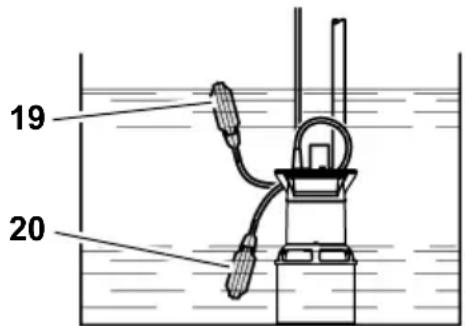

Ein- und Ausschaltzeitpunkt der Pumpe verstehen

Die Position des Schwimmerschalterkabels im Kabelhalter kann verändert werden. Hier-durch wird der Abstand zwischen Ein- und Ausschaltzeitpunkt der Pumpe verstellt:

• Schwimmerschalter am "kurzen Kabel": Einsatzpunkt und Ausschaltpunkt liegen nicht zusammen.
• Schwimmerschalter am "langen Kabel": Einsatzpunkt und Ausschaltpunkt liegen welt auseinander.

Achtung!

Das Gerät kõnnte trockenlaufen und dadurch beschädigt werden.

Der Schwimmerschalter muss immer nach offen und unter beweglich bleiben, damit das Gerä ein- und ausschalten kann.

Gefahr durch Störungen am Gerät!

Schlieben Sie durch geeignete Maßnahmen aus, dass bei Störungen am Gerät Folgeschäden durch die Überflutung von Räumen entstehen. Dies ist beispielsweise durch die

Installation einer Alarmanlage oder einer Reservepumpe sicherzustellen.

Gefahr!

Lassen Sie die Pumpe nicht gegen eine geschlossene Pumpleitung laufen.

5.2 Flachabsaugen (Modelle TPF ...)

• Binden Sie den Schwimmerschalter nach oben zeigend am Handgriff fest, da sonst kein Flachabsaugen möglich ist.

#

Sachschaden durch Trockenlaufen Geräts möglich!

Das Gerät kann überhitzen und Schadennehmen, da beim Flachabsaugen die Kühlfunktion des Fordermediums fehl. Der Thermoschalter reagiert.

• Flachabsaugen nur über kurze Zeit.
• Wahlend des Flachabsaugens das Gerät beaufsichtigen.

6. Gerätepflege

Gefahr!

Vor allen Pflege- und Reinigungsrarbeiten Netzsteckerziehen.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thism Kapitel beschrieben, durren nur Fachräfte durchfuhren.

6.1 Regelmäßige Pflege

Damit das Gerät jederzeit einwandfrei Funktioniert, ist eine regelmäßige Pflege erforderlich. Dies gilt auch, wenn das Gerät über längerere Zeit nicht eingeschaltet wird (z.B. beim Betrieb in Sickerschächten).

Gerät reinigen

1. Pumpe mit klarem Wasser abspulen.
   Hartnackige Verschmutzungen, z.B. Algenablagerungen, mit einer Bürste und Spülmittel entfern.
2. Um die Pumpe voninnen zu spulen:
   Pumpe in einen Behälter mit klarem Wasser tauchen und kurz einschalten.

Laufrad reinigen

1. Die Kreuzschlitzschrauben an der Bodenplatte des Geräts offen. Ggf. die zwei Klammern an der Bodenplatte des Geräts mit einem Schraubendreher nach hinten drücken.
2. Bodenplatte abnehmen.
3. Laufrad reinigen.
4. Bodenplatte wieder einsetzen und wieder fest verschrauben und ggf. festklemmen.

6.2 Gerät aufbewahren

Achtung!

Frost zerstört Gerät und Zubehör, da diese stets Wasser enthalten!

• Bei Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbewahren.

7. Probleme und Störungen

#

Gefahr!

Vor allen Arbeiten am Gerät:

Netzsteckerziehen.

7.1 Störungssuche

Pumpe lauft nicht:

Keine Netzspannung.

• Kabel, Stecker, Steckdose und Sicherung prufen.

Zu geringe Netzspannung.

• Verlägerungskabel mit ausreichen dem Aderquerschnitt verwenden.

• Motor überhitzt, Motorschutz ausgelöst.

• Ursache der Überhitzung beseitigen (Pumpe durch Fremdkörper blockiert?).

• Nach Abkühlen schaltet sich das Gerät selbst wieder ein.

Schwimmerschalter schaltet die Pumpe bei steigendem Wasserstand nicht ein.

• Sicherstellen, dass sich der Schwimmerschalter ausreichend bewegen kann.

Wenn trotz ausreichender Bewegungsfreiheit des Schwimmerschalters das Gerät nicht einschaltet:

Gerat an Service-Niederlassung Ihres Landes schicken.

Motor brummt, lauft nicht an:

• Laufrad durch Fremdkörper blockiert.

-Laufrad reinigen.

Pumpe lauft, fördert aber nicht richtig:

Förderhöhe zu groß.
- Maximale Forderhöhe beachten (siehe "Technische Daten").
- Druckleitung geknicht.
- Druckleitung gerade verlagen.
- Druckleitung undicht.
- Druckleitung abdichten, Verschraubungen festziehen.

Pumpe lauft sehr laut:

Pumpe saugt Luft an.

• Sicherstellen, dass ausreichend Wasservorrat vorhanden ist.
  -Fremdkörper (Gerät reinigen).
• Manueller Betrieb eingestellt (Flachab-saugung).
• Pumpe beim Eintauchen in die Flüssigkeit schrag halten.

Pumpe lauft dauerhaft:

Schwimmerschalter erreicht nicht dieunte Position.
- Sicherstellen, dass sich der Schwimmerschalter ausreichend bewegen kann.

8. Reparatur

Gefahr!

Reparaturen an Elektrowerkzeugen dürfen nur Elektrofachkräfte ausführren!

Reparaturbedürftige Elektrowerkzeuge konnen an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse findsie in der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestelltten Fehler.

9. Entsorgung

Elektrogeräte gehören nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte müssen gebrauchte Elektrogeräte getrennt gesammelt und einer um

weltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgebenden Geräts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das Verpackungsmaterial des Gerätes ist zu 100% recyclingfähig.

1. Component Overview

Alle andere modellen

Motor bromt, pomp start nicht:

1. Översikt über apparaten
