BEDIENUNGSANLEITUNG Cloud MIX HYPERX

Seite 1 von 9 HyperX Cloud MIX

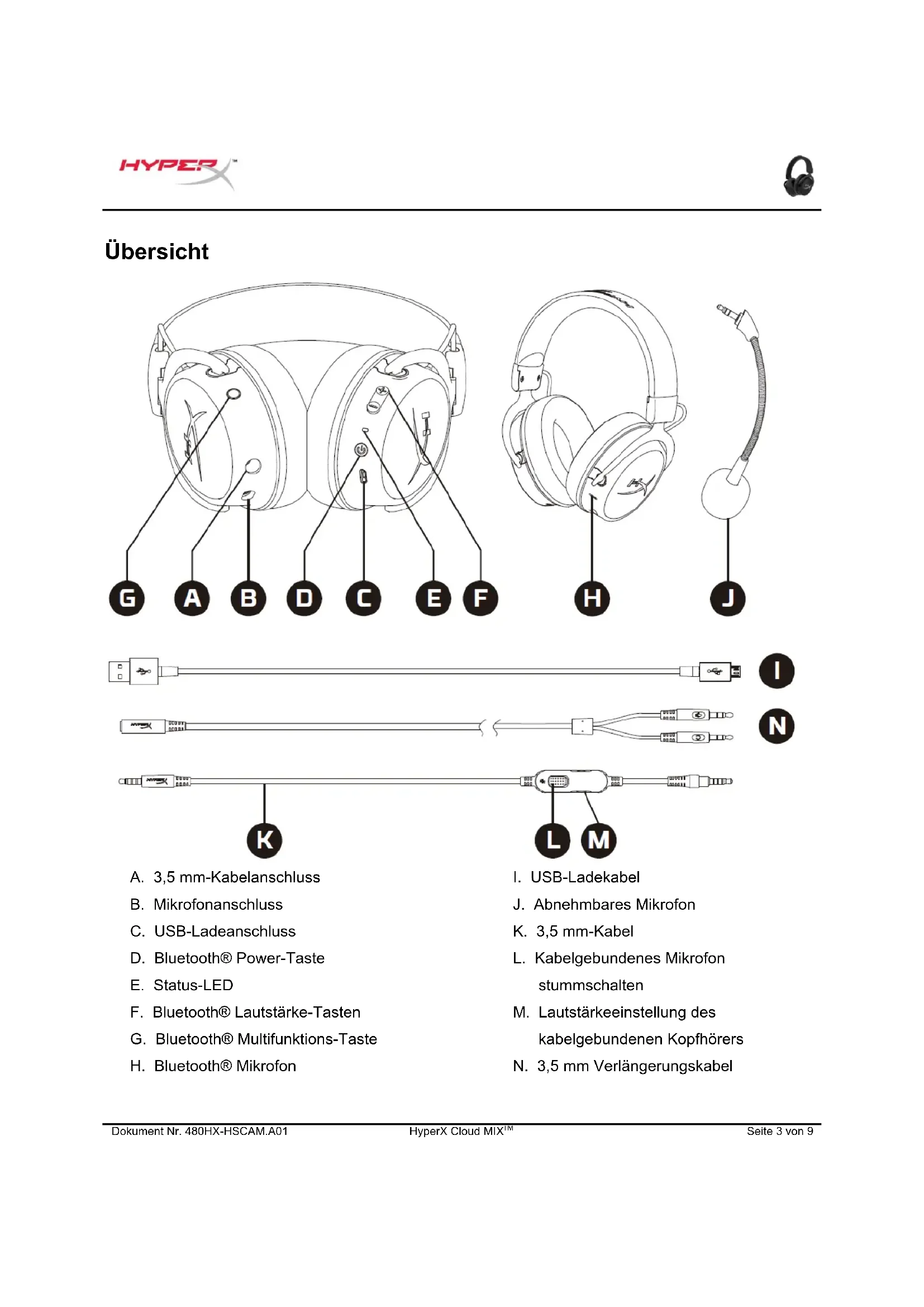

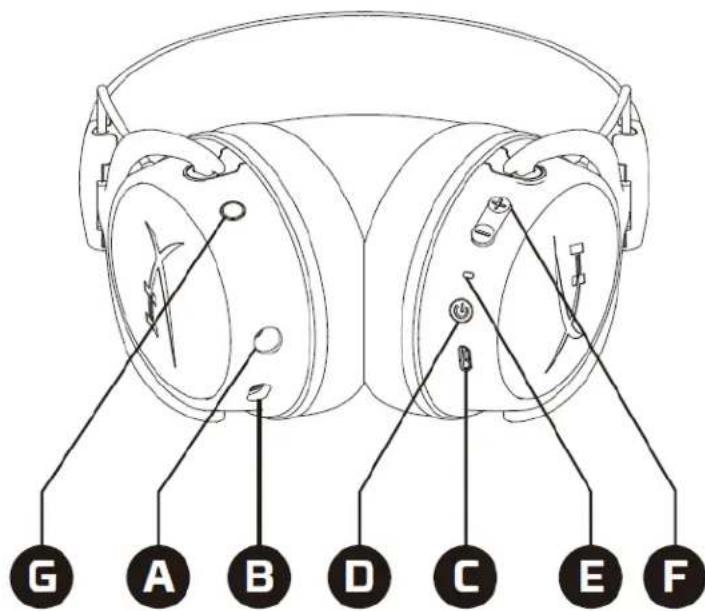

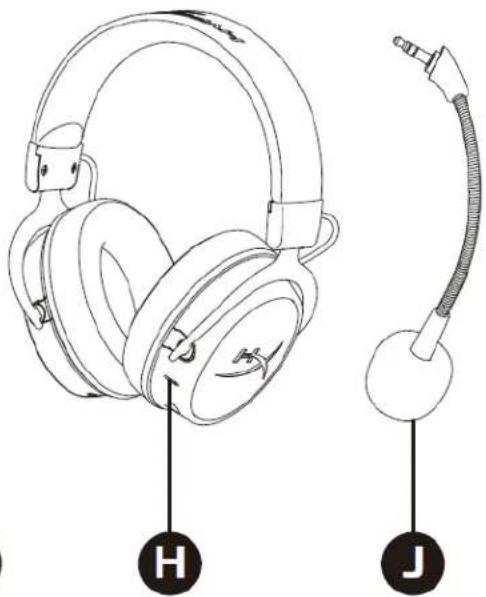

Übersicht A. 3,5 mm-Kabelanschluss B. Mikrofonanschluss C. USB-Ladeanschluss D. Bluetooth® Power-Taste E. Status-LED F. Bluetooth® Lautstärke-Tasten G. Bluetooth® Multifunktions-Taste H. Bluetooth® Mikrofon

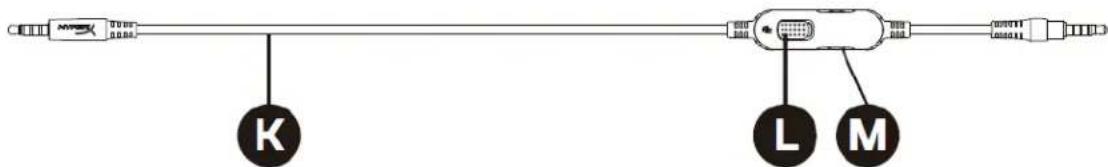

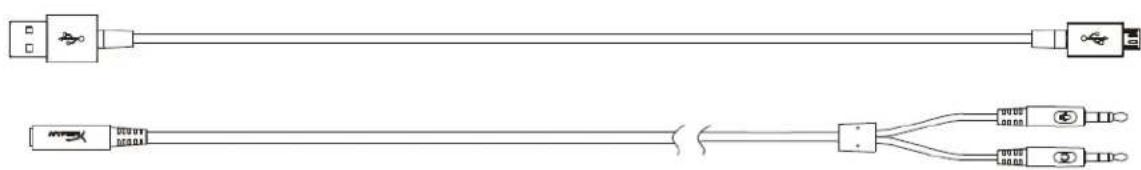

J. Abnehmbares Mikrofon K. 3,5 mm-Kabel L. Kabelgebundenes Mikrofon stummschalten M. Lautstärkeeinstellung des kabelgebundenen Kopfhörers N. 3,5 mm VerlängerungskabelDokument Nr. 480HX-HSCAM.A01 HyperX Cloud MIX

Seite 4 von 9 Spezifikationen Kopfhörer Treiber: Custom Dynamic, 40 mm mit Neodymium-Magneten Typ: ohrumschließend, geschlossene Rückseite Frequenzbereich: 10 Hz-40.000 Hz Impedanz: 40 Ω Schalldruckpegel: 100 dBSPL/mW bei 1 kHz T.H.D.: < 2% Gewicht: 260 g Gewicht mit Mikrofon: 275 g Kabellänge: Abnehmbares Headset-Kabel: 1,3 m PC-Verlängerungskabel: 2 m USB-Ladekabel: 0,5 m Verbindungstyp: Abnehmbares Headset-Kabel: 3,5 mm (4-polig) PC-Verlängerungskabel: 3,5 mm-Klinkenstecker für Ton und Mikrofon Mikrofonbügel Element: Elektret-Kondensatormikrofon Polarisationscharakteristik: Geräuschunterdrückung Frequenzbereich: 50 Hz-18.000 Hz Empfindlichkeit: -42 dBV (0 dB=1 V/Pa, 1 kHz) Eingebautes Mikrofon Element: Elektret-Kondensatormikrofon Polarisationscharakteristik: Omni-direktional Frequenzbereich: 50 Hz-8.000 Hz Empfindlichkeit: -33 dBV (0 dB = 1V/Pa, 1 kHz) Batterielaufzeit* Bluetooth: 20 Stunden Bluetooth** Bluetooth-Version: 4.2 Funkreichweite: Bis zu 10 Meter

• getestet mit 50 % Kopfhörerlautstärke. ** Die Funkreichweite kann aufgrund der Umgebungsbedingungen variierenDokument Nr. 480HX-HSCAM.A01 HyperX Cloud MIX

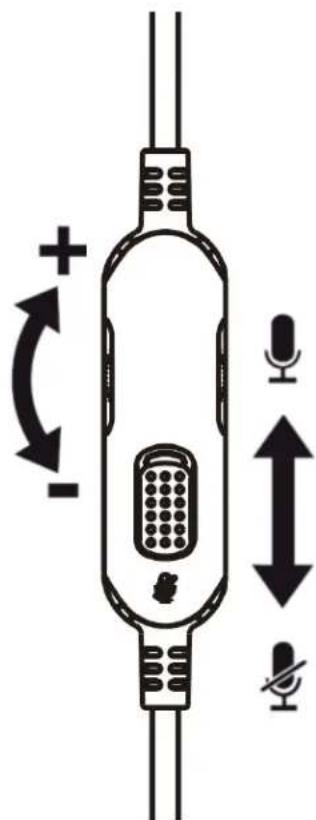

Seite 5 von 9 In-line Controller Um die Lautstärke zu verändern, das Lautstärkerädchen drehen. Um das Mikrofon stumm zu schalten, den Stummschalter des Mikrofons nach oben oder unten schieben. Die rote Markierung am Schalter zeigt an, wenn das Mikrofon stumm geschaltet ist.Dokument Nr. 480HX-HSCAM.A01 HyperX Cloud MIX

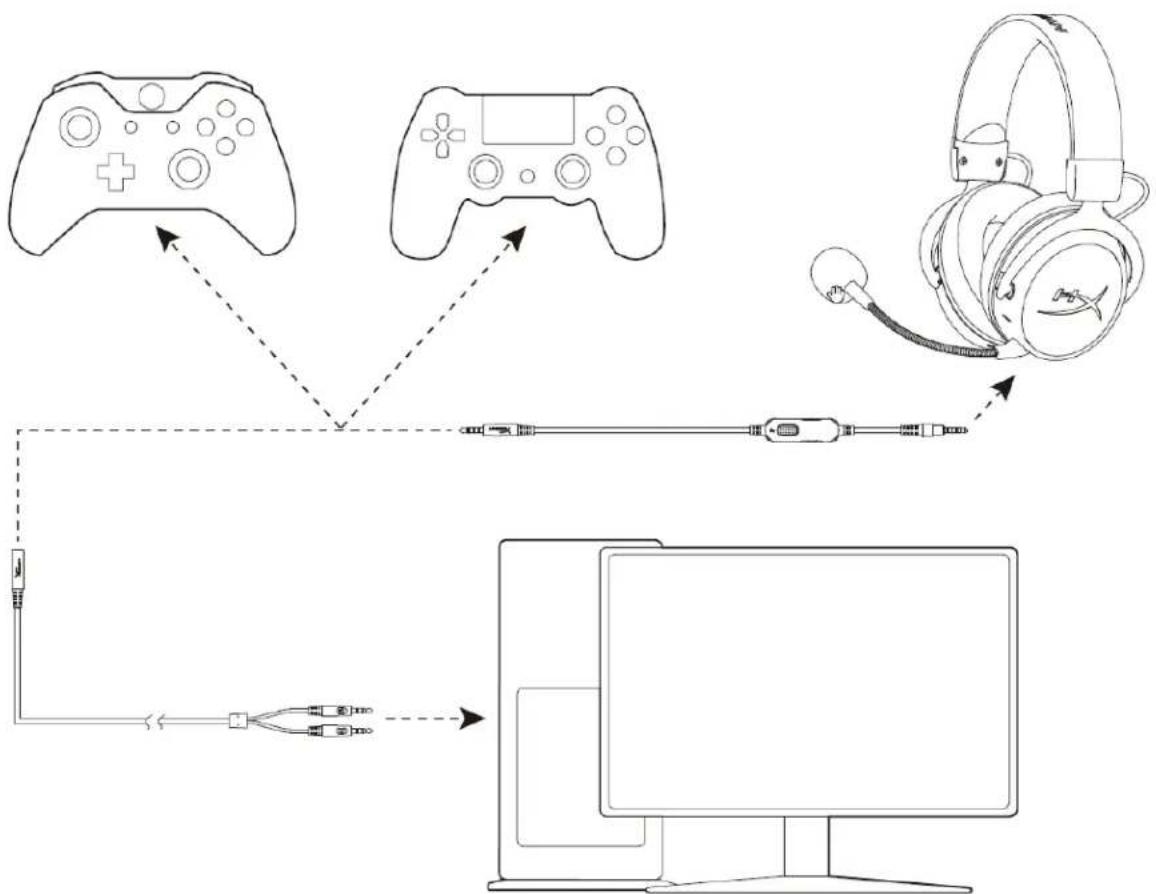

Seite 6 von 9 Konfigurieren eines kabelgebundenen Headsets

1. Schließe das abnehmbare Mikrofon an den Mikrofonanschluss des Headsets an. Stecke es

2. Stecke den 3,5 mm-Kabelstecker mit dem grauen Teil in den Kabelanschluss des Headsets ein.

Schiebe ihn soweit ein, bis es einklickt und der graue Teil nicht mehr sichtbar ist.

3. Stecke das andere Ende des 3,5 mm-Kabels in dein Gerät ein.

a. Wenn du dich mit einem PC oder einem anderen Gerät verbindest, das einen Audioanschluss (grün)* und einen Mikrofonanschluss (pink)* hat, stecke das andere Ende des 3,5 mm-Kabels in das 3,5 mm-PC-Verlängerungskabel ein. Verbinde dann den Audiostecker mit den grünen Streifen mit dem Audioanschluss und verbinde den Mikrofonstecker mit den pinken Streifen mit dem Mikrofonanschluss.

• Die Farben der Anschlüsse können je nach Gerät variieren.Dokument Nr. 480HX-HSCAM.A01 HyperX Cloud MIX

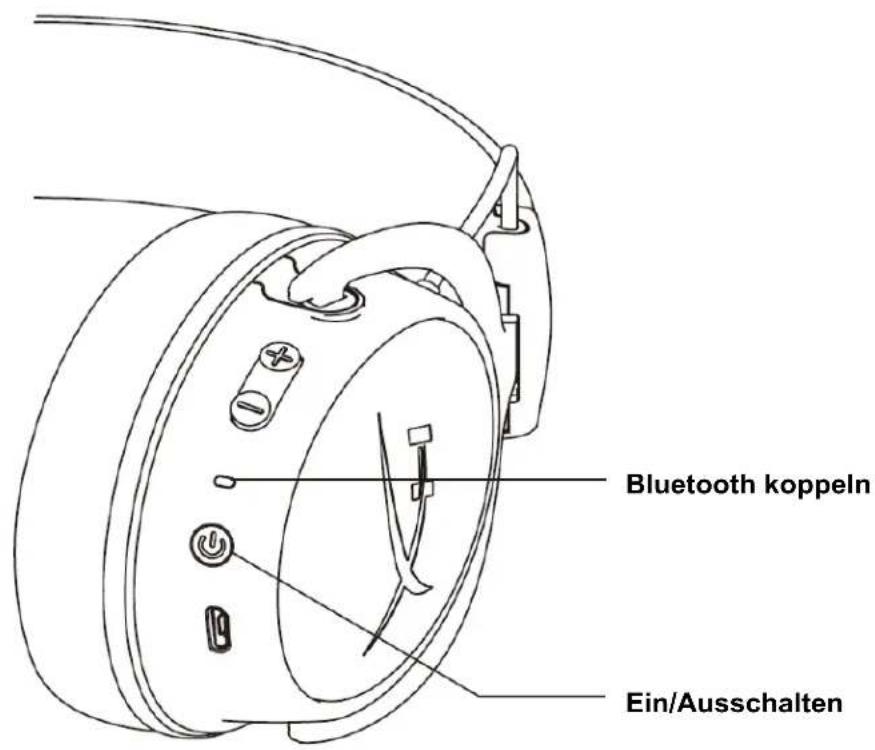

Seite 7 von 9 Konfiguration eines drahtlosen Headsets über Bluetooth® Bluetooth koppeln

1. Halte bei ausgeschaltetem Headset die Power-Taste 5 Sekunden lang gedrückt . Die LED-

Anzeige blinkt rot und blau.

2. Suche auf deinem Gerät, auf dem Bluetooth aktiviert ist, HyperX Cloud MIX und verbinde dich

damit. Wenn du verbunden bist, blinkt die LED-Anzeige alle fünf Sekunden blau. Ein/Ausschalten Ausschalten – Halte die Power-Taste 2 Sekunden lang gedrückt . Bluetooth koppeln Ein/AusschaltenDokument Nr. 480HX-HSCAM.A01 HyperX Cloud MIX

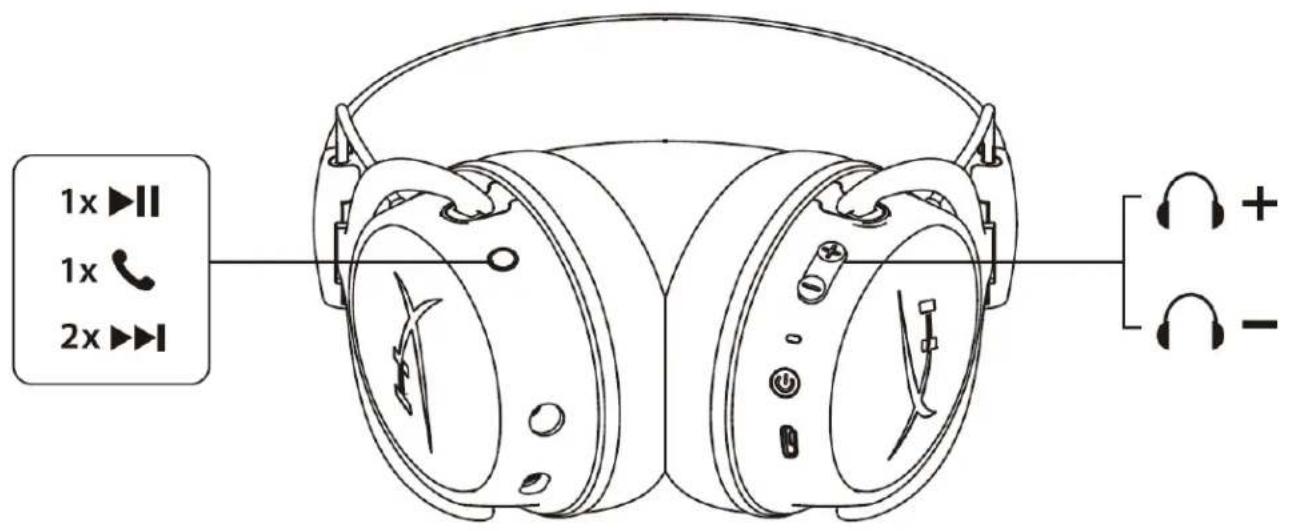

Seite 8 von 9 Bluetooth® Funktionstasten Multifunktionstaste

Einmal drücken, um die Medienwiedergabe zu starten/anzuhalten Zweimal drücken, um zum nächsten Track zu springen Dreimal drücken, um zum vorherigen Track zurückzuspringen

Einmal drücken, um einen Anruf anzunehmen/zu beenden

2 Sekunden lang halten, um den Sprachassistenten aufzurufen Lautstärketasten Drücke die Taste , um die Lautstärke zu erhöhen Drücke die Taste , um die Lautstärke zu reduzieren Hinweis: Die Tastenfunktionalität kann je nach angeschlossenem Gerät variieren.Dokument Nr. 480HX-HSCAM.A01 HyperX Cloud MIX

Seite 9 von 9 Laden des Headsets Wenn das Headset mit einem Ladegerät mit USB-Ladekabel verbunden ist, zeigt die Status-LED den Ladestatus an. Das Headset braucht ca. 3 Stunden, um voll aufzuladen. Status-LED Ladestatus Durchgehend Rot. Laden Aus Voll geladen Status-LED-Anzeige Die Status-LED auf dem Headset zeigt den aktuellen Status des Headsets an. Status-LED Headset-Status Blinkt alle 5 Sekunden blau Mit einem Gerät verbunden Blinkt alle 2 Sekunden blau Mit keinem Gerät verbunden Koppelmodus Blinkt rot und blau Zurücksetzen auf Werkseinstellungen Blinkt 5 mal blau und leuchtet dann 1 Sekunde lang rot auf Zurücksetzen auf Werkseinstellungen Um das Headset auf die Werkseinstellungen zurückzusetzen, halte die Power-Taste und die Lautstärketaste gleichzeitig 7 Sekunden lang gedrückt. Die Status-LED blinkt 5 mal blau und leuchtet dann 1 Sekunde lang rot auf. Das Headset schaltet sich automatisch aus.Document No. 480HX-HSCAM.A01 HyperX Cloud MIX
