SkyHawk 4.0 10x42 - Ferngläser Steiner - Kostenlose Bedienungsanleitung

Produkttyp	Fernglas
Marke	Steiner
Modell	SkyHawk 4.0 10x42
Vergrößerung	10x
Objektivdurchmesser	42 mm
Austrittspupille	4,2 mm
Fokussierungstyp	Zentralfokussierung mit Dioptrienausgleich
Augenmuscheln	Verstellbar: ergonomische, zylindrische Position und für Brillenträger
Gurtsystem	ClicLoc (Schnellverschluss) oder Standard
Schutzhülle	Neopren mit Regenkappe
Objektivdeckel	Abnehmbare ClicLoc
Wasserdichtigkeit	Tauchdicht
Hauptfunktionen	Erdbeobachtung, Natur, Sport, Jagd
Linsenpflege	Reinigung mit einem weichen, ggf. feuchten Tuch
Pflege der gummierten Beschichtung	Spülen mit Seifenwasser, Behandlung mit UV-Schutzspray
Verschleißteile	Gummierung, Gurt, Augenmuscheln, Schutzkappen
Seriennummer	Auf der Mittelachse oder in der Objektivlinse
Sicherheit	Niemals in die Sonne schauen

Häufig gestellte Fragen - SkyHawk 4.0 10x42 Steiner

Wie stelle ich den Pupillenabstand am Steiner SkyHawk 4.0 10x42 Fernglas ein?

Um den Pupillenabstand einzustellen, bewegen Sie die Mittelachse, bis Sie ein einziges rundes Bild sehen.

Wie stelle ich die Augenmuscheln für Brillenträger ein?

Die Augenmuscheln können durch Drehen oder Zusammenklappen in die zylindrische Position oder die Position für Brillenträger gebracht werden.

Wie verwende ich den Zentralfokussierer?

Drehen Sie den mittleren Fokussierring, um ein scharfes Bild zu erhalten. Um Sehunterschiede zwischen den Augen auszugleichen, verwenden Sie den Dioptrienausgleich am Okular.

Wie befestige ich den Tragegurt?

Mit dem ClicLoc-System drücken Sie auf die Entriegelung, führen Sie den Gurt ein und rasten Sie ihn mit einem Klicken ein. Ohne ClicLoc führen Sie den Gurt durch die Öse und ziehen die Schlaufe fest.

Wie befestige ich die Neopren-Schutzhülle?

Legen Sie den halbkreisförmigen Abschnitt der Kappe über den Fokussierring und befestigen Sie sie am Tragegurt.

Wie entferne und setze ich die ClicLoc Objektivdeckel wieder auf?

Drücken Sie kurz auf die Vertiefung, um die Deckel zu lösen, und nehmen Sie sie ab. Zum Wiedereinsetzen schieben Sie den Clipverschluss in die Halterung, bis ein Klicken zu hören ist.

Wie reinige ich die Linsen des Fernglases?

Entfernen Sie Staub mit einem Pinsel, wischen Sie dann die Linsen mit einem weichen Tuch (ggf. feucht) ab. Bei Salzwasser verwenden Sie ein feuchtes Tuch, dann ein trockenes.

Wie pflege ich die gummierte Beschichtung?

Spülen Sie das tauchdichte Fernglas mit Seifenwasser. Um UV-bedingte Risse zu verhindern, tragen Sie ein Armaturenbrett-Reinigungsspray oder ein Kunststoffpflegemittel auf.

Wo befindet sich die Seriennummer des Produkts?

Die Seriennummer befindet sich am vorderen Ende der Achse des Fernglases zwischen den Objektiven oder je nach Modell in der Objektivlinse.

Was ist die wichtigste Sicherheitsanweisung?

Schauen Sie niemals direkt in die Sonne mit dem Fernglas, da dies Ihr Sehvermögen schwer schädigen oder zur völligen Erblindung führen kann.

BEDIENUNGSANLEITUNG SkyHawk 4.0 10x42 Steiner

Wir gratulieren Ihnen zum Kauf dieses STEINER Fernglases! Freuen Sie sich auf großartige Augenblicke. Die im Lieferumfang enthaltenen Zubehörteile können nach Ihren Wünschen eingesetzt werden. Eine sachgerechte Handhabung ist die Voraussetzung für jahrzehntelange Freude an diesem Präzisionsgerät. Bitte beachten Sie deshalb vor Erstbenutzung die nachfolgenden Seiten.

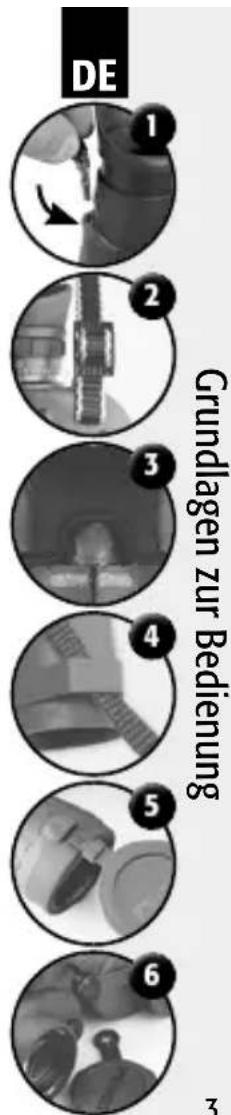

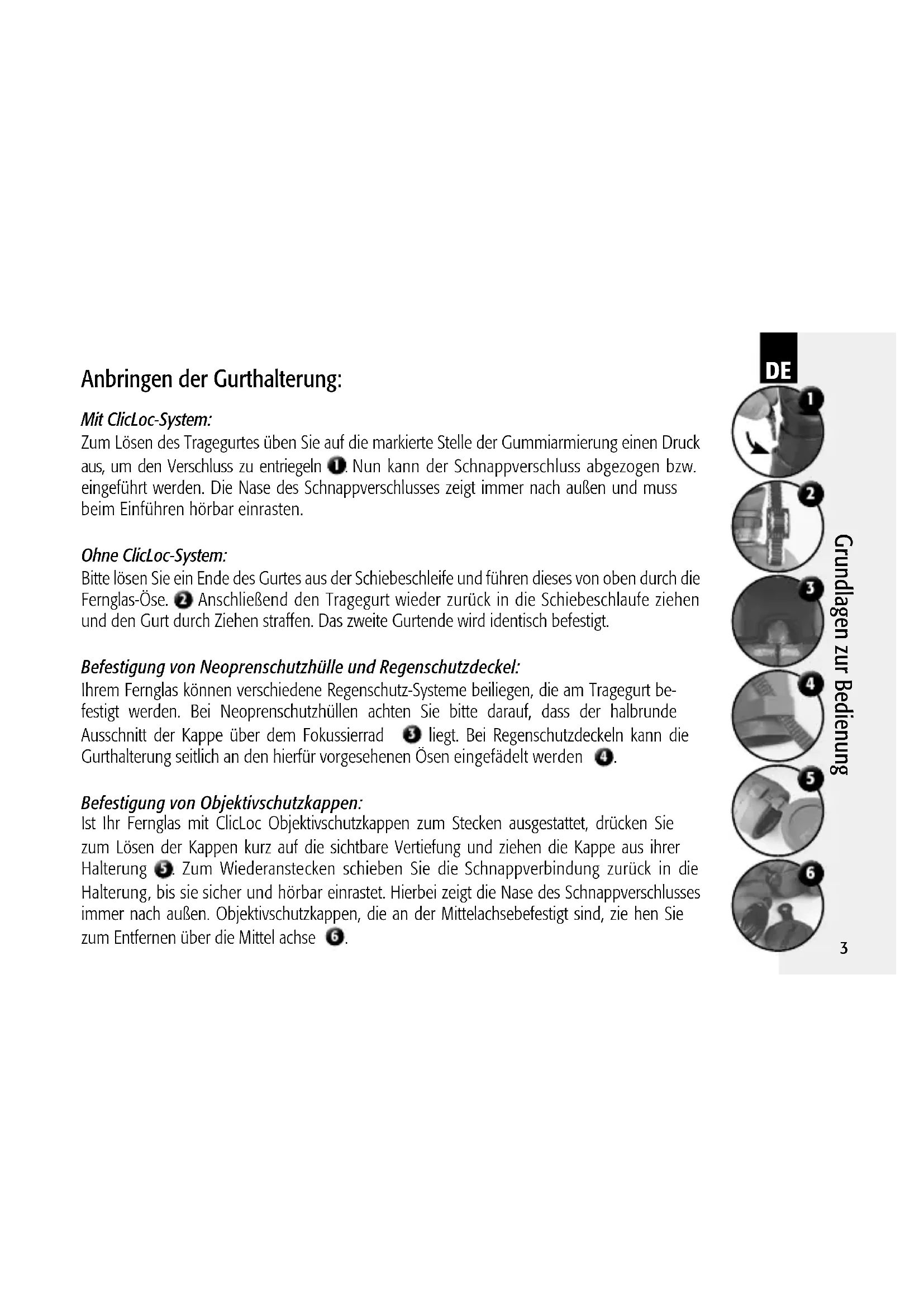

Anbringen der Gurthalterung:

Mit ClicLoc-System:

Zum Lösen des Tragegurtes üben Sie auf die markierte Stelle der Gummiarmierung einen Druck aus, um den Verschluss zu entriegeln ①. Nun kann der Schnappverschluss abgezogen bzw. eingeführt werden. Die Nase des Schnappverschlusses zeigt immer nach außen und muss beim Einführen hörbar einrasten.

Ohne ClicLoc-System:

Bitte lösen Sie ein Ende des Gurtes aus der Schiebeschleife und führen dieses von oben durch die Fernglas-Öse. ② Anschließend den Tragegurt wieder zurück in die Schiebeschlaufe ziehen und den Gurt durch Ziehen straffen. Das zweite Gurtende wird identisch befestigt.

Befestigung von Neoprenschutzhülle und Regenschutzdeckel:

Ihrem Fernglas können verschiedene Regenschutz-Systeme beiliegen, die am Tragegurt befestigt werden. Bei Neoprenschutzhüllen achten Sie bitte darauf, dass der halbrunde Ausschnitt der Kappe über dem Fokussierrad ③ liegt. Bei Regenschutzdeckeln kann die Gurthalterung seitlich an den hierfür vorgesehenen Ösen eingefädelt werden ④.

Befestigung von Objektivschutzkappen:

Ist Ihr Fernglas mit ClicLoc Objektivschutzkappen zum Stecken ausgestattet, drücken Sie zum Lösen der Kappen kurz auf die sichtbare Vertiefung und ziehen die Kappe aus ihrer Halterung ⑤. Zum Wiederanstecken schieben Sie die Schnappverbindung zurück in die Halterung, bis sie sicher und hörbar einrastet. Hierbei zeigt die Nase des Schnappverschlusses immer nach außen. Objektivschutzkappen, die an der Mittelachsebefestigt sind, zie hen Sie zum Entfernen über die Mittel achse ⑥.

DE 1 2 3 4 5 6 3 Grundlagen zur Bedienung

Anpassung von Augenabstand und Augenmuscheln:

Augenabstand anpassen:

Durch Abknicken des Fernglases über die Mittelachse wird der persönliche Augenabstand justiert, so dass Sie ein rundes Bild sehen können.

Um den optimalen Blick durch ihr STEINER-Fernglas zu gewährleisten, können die Augenmuscheln in verschiedene Stellungen gebracht werden:

Augenmuscheln einstellen (Modelle mit ErgoFlex und Ergonomischen Augenmuscheln): ergonomisch ⑦, zylindrisch ⑧, oder für Brillenträger ⑨.

Augenmuscheln einstellen (Modelle mit zylindrischen Augenmuscheln): zylindrisch 8, oder für Brillenträger 9.

Augenmuscheln einstellen (Modelle mit Drehaugenmuscheln): ergonomisch 10, zylindrisch 11, oder für Brillenträger 12.

Fokussierung:

Porro-Fernglas mit Sports-Auto-Focus (siehe auch Legende):

Den Dioptrieausgleich auf beiden Seiten auf „0“ stellen und immer scharf sehen – von ca. 20 m bis unendlich. Ist dies nicht der Fall, liegt eine Fehlsichtigkeit eines oder beider Augen vor, die angepasst werden muss.

1. Wählen Sie ein möglichst detailreiches, weit entferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun den Dioptrienausgleich am rechten Okular, bis das Auge völlig klar und scharf sieht.
4. Wiederholen Sie den Vorgang für das linke Auge. Nun sehen Sie ab 20 Meter immer scharf.

Porro-Fernglas mit Sports-Auto-Focus PLUS:

Ist die individuelle Sehschärfe eingestellt (siehe Sports-Auto-Focus), haben Sie beim Sports-Auto-Focus PLUS zusätzlich die Möglichkeit, Objekte im Nahbereich (ab 2m Entfernung), durch eine kurze Bewegung am Fokussierrad 📁 scharfzustellen.

Dachkant-Fernglas mit Fast-Close-Focus (siehe auch Legende):

1. Wählen Sie ein möglichst detailreiches, weitentferntes Objekt (Distanz ca. 200 Meter).
2. Verdecken Sie das linke Objektiv mit der Hand oder der eventuell beigefügten Objektivschutzkappe und sehen Sie durch Ihr Fernglas.
3. Drehen Sie nun das Fokussierrad, bis das rechte Auge völlig klar und scharf sieht.
4. Zum Einstellen der linken Fernglashälfte verdecken Sie das rechte Objektiv und sehen Sie durch Ihr Fernglas. Dann drehen Sie den Dioptrienausgleich am linken Okular, bis Sie das gleiche Objekt scharf sehen.
5. Durch Drehen am Fokussierrad lässt sich das Fernglas nun auf Entfernungen für beide Augen scharf stellen und liefert überragend scharfe und brillante Bilder.
   Hinweis: Bei den Discovery Modellen finden Sie den Dioptrienausgleich auf beiden Okularen.

Kompasseinstellungen:

Kompassbeleuchtung:

Bei STEINER-Marine-Ferngläsern mit eingebautem Kompass befindet sich an der Seite des Kompassgehäuses ein Knopf 14, mit dem Sie die Kompassanzeige im Okular bei Dunkel heit beleuchten können. Dazu müssen Sie nur den entsprechenden Knopf gedrückt halten. Um den Kompass auch in der Nacht verwenden zu können, ist die Kompassbeleuchtung mit einer Batterie ausgestattet.

DE 13

Batteriewechsel:

Zum Wechseln gehen Sie wie folgt vor:

Öffnen Sie das Batteriefach 15. Wechseln Sie nun die verbrauchte(n) Batterie(n) aus und beachten Sie hierbei die korrekte Zuordnung des Plus- bzw. Minus-Pols. Achten Sie beim Verschließen des Batteriefachs darauf, dieses fest zu verschließen, um ein Eindringen von Wasser zu verhindern.

Umweltschutz: Entsorgen Sie leere Batterien nicht über Ihren Haushaltsabfall 16. Informieren Sie sich über die geltenden Bestimmungen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten.

Produkte mit integrierter Präzisionsstrichplatte:

Sie ist sehr gut sichtb ar 17 und liefert Mes sungen in Meter oder foot (0,33 m).

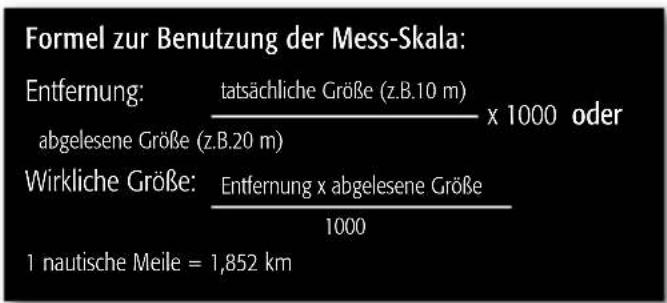

Formel zur Benutzung der Mess-Skala: Entfernung: tatsächliche Größe (z.B.10 m) x 1000 oder abgelesene Größe (z.B.20 m) Wirkliche Größe: Entfernung x abgelesene Größe 1000 1 nautische Meile = 1,852 km

Messbeispiel:

man den Wert 20 ab. Die zu berechnende

geteilt durch die abgelesene Größe, in un-

0,5 x 1000 = 500 m. Das Schiff ist also

Reinigung/Pflege und wichtige Produkthinweise:

Reinigung Ihres Fernglases:

Entfernen Sie Staub und losen Schmutz auf den Linsen mit einem Pinsel. Danach benutzen Sie zum Abwischen der Linsen ausschließlich ein weiches, evtl. feuchtes Tuch, sonst können Kratzer entstehen. Wischen Sie Salzwasser mit einem feuchten Tuch ab – reiben Sie anschließend die Optik mit einem Tuch trocken.

Pflege der Gummiarmierung:

Druckwasserdichte Ferngläser können mit Flüssigseife und unter fließendem Wasser abgespült werden. Um kleinere Haarrisse zu schließen, die durch UV-Strahlung entstehen können, sollte die Gummiarmierung mit Cockpit-Spray oder Nigrin-Kunststoffpflege behandelt werden.

Produkt-Seriennummer:

Jedes STEINER-Fernglas verfügt über eine eigene Seriennummer. Sie erlaubt den Rückschluss auf das Produktionsdatum. Auch kann Ihr Fernglas (nach erfolgter Registrierung auf der STEINER Website) bei Verlust oder Diebstahl identifiziert werden. Die Seriennummer Ihres Fernglases (modellabhängig) finden Sie am vorderen Ende der Fernglas-Achse, zwischen den Objektiven 18, auf der Fernglas-Achsen Untersei te 19 oder in der Objektivlinse 20.

Wichtiger Sicherheitshinweis:

Blicken Sie mit dem Fernglas niemals direkt in die Son ne 21! Dies kann zu schweren Augenschäden, möglicherweise auch zur Erblindung führen!

Bitte haben Sie Verständnis dafür, dass wir für Verschleißteile wie Gummiarmierungen, Trageriemen, Augenmuscheln oder Schutzkappen keine Garantie geben können.

Wenn Sie Probleme bei der Benutzung Ihres Fernglases haben, wenden Sie sich entweder an einen Fachhänder Ihres Vertrauens oder kontaktieren Sie unseren
