Einleitung

Wir beträckwūnchen Sie zum Kauf Ihrés neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil deses Produkte. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitschinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäß Verwendung

Das Produkt eignet sich für Außen-, Innen- und Tiefenmessungen. Das Produkt ist nur für den persönlichen Gebrauch bestimmt. Nicht für den gewerblichen Einsatz.

Lieferumfang

1 x Digitaler Messchieber
1 x Batterie
1x Aufbewahrungsbox
1x Bedienungsanleitung

Teilebeschreibung

1 Schrittmessflächen
2 Innere Messchenkel
3Inch-/mm-Taste
4 Sicherungsschraube
5 LCD-Anzeige
6Tiefenmaβ
7 Stellrad fur Messschenkel
8 Batteriefachdeckel
9 Taste für Nullstellung (ZERO)
10 EIN-/AUS-Taste (ON/OFF)
[11] AuBere Messchenkel

Technische Daten

MessgroBeneinheit: mm / inch (Zoll)

Messbereich: 0 - 150mm / 0 - 6^

Auflosung: 0,01 mm / 0,0005"

Genauigkeit

Abmessung (Lange): 0 - 100mm± 0,02mm / 0,001^

100-150 mm ± 0,03 mm / 0,001"

Abmessung (Tiefe): 0-100 mm ± 0,04 mm / 0,002"

100-150 mm ± 0,05 mm / 0,002"

Maximale

Messgeschwindigkeit: 1,5m / s,60^ / s

Messystem: lineares,kontaktloses

CAP-Messystem

Anzeige: LCD-Anzeige

Betriebstempoferat: +5^ + 40^

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE

BEDIENUNGSANLEITUNG LESEN!

BEDIENUNGSANLEITUNG BITTE

SORGFÄLTIG AUFBEWAHREN!

VORSICHT! VERLETZUNGSGEFAHR

DAS PRODUKT GEHÖRT Nicht IN KINDERHÄNDE. DIESES PRODUKT IST KEIN

SPIELZEUG! Dieses Produkt sollte von

Kindern nicht ohne Aufsicht benutzt werden.

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER!

Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial.

EsbestehtErstickungsgefahr durch

Verpackungsmaterial. Kinder understandszhenhafigdieGefahren.

Halten Sie Kinder stets vom Produkt fern.

LEBENSGEFAHR! Batterien können verschlucht werden, was lebensgefährlich sein kann. Nehmen Siesofar arztliche Hilfe in Anspruch, wenn eine Batterie verschlucht wurde.

• Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)durfen nicht mit dem Produkt spiel.

Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Setzen Sie das Produkt niemals hohen Temperaturen und Feuchtigkeit aus, daß sonst das Produkt Schadennehmen kann.
• Setzen Sie das Produkt nicht unter Spannung. Halten Sie das Produkt von elektrischen Pins fern. Anderenfalls kann der im Produkt eingebaute Chip beschädigt werden.
  Halten Sie den Messschieber sauber und trocken. Flüssigkeit kann den Messschieber beschädigen.

Sicherheitshinweise für Batterien/Akkus

LEBENSGEFAHR! Halten Sie Batterien/Akkus außer Reichweite von Kindern. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

EXPLOSIONSGEFAHRI!

Laden Sie nicht aufladbare Batterien niemals wieder auf.

SchlieBen Sie Batterien/Akkus nicht kurz und/oder öffnen Sie diese nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein.

Werfen Sie Batterien/Akkus niemals in Feuer oder Wasser.
- Setzen Sie Batterien/Akkus keiner mechanischen Belastung aus.

Risiko des Auslaufens der Batterien

• Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien/Akkus einwirken können, z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
• Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten! Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser unduchen Sie umgehend einen Arzt auf!

SCHUTZHANDSCHUHE

TRAGEN! Ausgelaufene oder

beschädigte Batterien/Akkus

konnen bei Berührung mit der Haut Veratzungen verursachen. Tragen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.

Im Falle eines Auslaufens der Batterien entfernen Sie diese.soort aus dem Produkt,um Beschädigungen zu vermeiden.
Entfernen Sie die Batterien, wenn das Produkt langere Zeit nicht verwendet wird.

Risiko der Beschädigung des

Produkts

• Verwenden Sie ausschließlich den angegebenen Batterietyp/Akkutyp!
  Achten Sie beim Einlagen auf die richtig Polarität! Diese wird im Batteriefach angezeigt!
  Reinigen Sie Kontakte an der Batterie und im Batteriefach vor dem Einlagen, falls erforderlich!
  Entfernen Sie erschöpfte Akkus/Batterie umgehend aus dem Produkt.

Vorder Inbetriebnahme

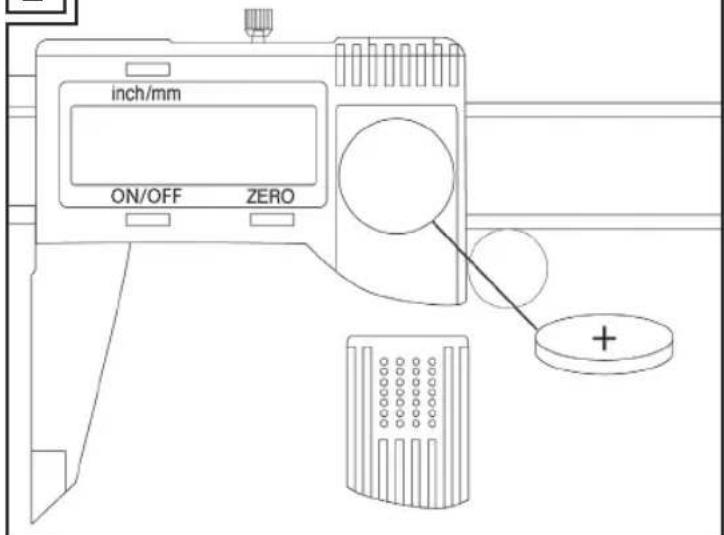

Batterie einsetzen / austauschen (siehe Abb. B)

Hinweis: Blinkende Ziffern weisen auf eine entladene / leere Batterie hin.

Hinweis: Beim Wechseln der Batterie kann es zu Störungen der LCD-Anzeige 5kommen. Entnehmen Sie die Batterie und setzen Sie sie nach mehr als 30 Sekunden wieder ein.

Schieber Ben Sie den Batteriefachdefebuf (s. Abb. B).
Entnehmen Sie die alte Batterie.
- Setzen Sie eine neue Batterie unter Beachtung der Polarität (+ und -) in das Batteriefach ein. Achten Sie darauf, dass der Pluspol nach außen zeigt.
Schieben Sie den Batteriefachdewieder zu (s. Abb. B).

- MessschieberVBoreiten

Lösen Sie die Sicherungsschräde damit Sie den Messschieber bewegen können.
Reinigen Sie alle Messflachend die

Messschieberleiste mit einem trockenen Tuch. Andernfalls kann es, beispelsweise durch Luftfeuchtigkeit, zu fehlerhaften Messergebnissen kommt.
Prufen Sie alle Tasten und die LCD-Anzeugeauf einwandfrei Reaktionen.

Inbetriebnahme

- Messchieber verwenden

Lösen Sie die Sicherungsschrübe indem Sie sie gegen den Uhrzeitigersinn drehen.
- Schieben Sie die äußerten Messchenke/inneren Messchenkel 2 zusammen.
Schalten Sie die LCD-Anzein, indem Sie die EIN-/AUS-Taste drucken.
Drücken Sie die inch-/mm-1maum die MaBeinheit (inch [Zoll] oder mm) festzulegen, die Sie nutzen mochten. Es erscheint entweder "mm" oder in" in der LCD-Anzeige 5.
- Drücken Sie die Taste zur Nullstellung (ZERQ) um die LCD-Anzeige auf Null zurückzusetzen.

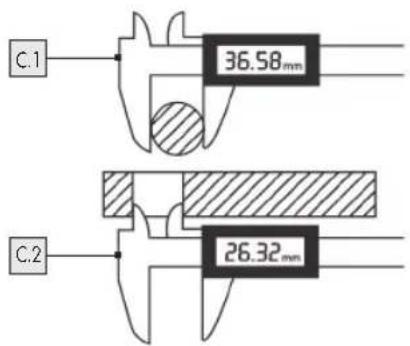

Gegenstand von außen messen (s. Abb. C.1):

• Schieben Sie die äußerten Messchenkebaseinander, indem Sie das Stellrad 7 gegen den Uhrzeigersinn nach außen drehen. Setzen Sie die äußerten Messchenkel 11 an den zu messenden Gegenstand an.
  Drehen Sie das Steilrod Uhrzeigersinn nachinnen. Schieben Sie so die außeren Messschenkel 11 soweit zusammen, bis sie den zu messenden Gegenstand an beiden Seiten berühren. Achten Sie daraufuf, dass Sie den zu messenden Gegenstand nicht durch zu viel Druck beschädigen.
  Die LCD-Anzeugeigt nun die MaBe an.

Gegenstand voninnen messen (s.Abb.C.2):

Setzen Sie die inneren Messchene voninnen an den zu messenden Gegenstand an.
Drehen Sie das Steilbodegen den Uhrzeigersinn nach auBen. Schieber Sie so die inneren Messchenkel 2 soweit auseinander, bis sie den Gegenstand an beiden inneren Seiten berühren. Achten Sie daraufuf, dass Sie den zu messenden Gegenstand nicht durch zu viel Druck beschädigen.

Die LCD-Anzeugeigt nun die MaBe an.

Tiefene eines Gegenstandes messen (s. Abb. E.1):

Schieben Sie das Tiefen aus dem Messschieber.
- Setzen Sie das Tiefenstanden zu messenden Gegenstand an, bis es die Oberfläche berührt (z. B. Ninnerhalb eines Loches).
- Schieben Sie den Körper des Messschiebers herunter, bis Sie einen Widerstand spären.

Achten Sie daraufuf, dass Sie das Tiefermaer den zu messenden Gegenstand nicht durch zu viel Druck beschädigen.
Die LCD-Anneigeigt nun die Maße an.

Nach dem Messen:

• Schieben Sie nach der Durchführung der Messung die äußerten Messschenke11/inneren Messschenkel 2 wieder zusammen, indem Sie das Stellrad im Uhrzeigersinn nachinnen drehen.
  Schalten Sie die LCD-Anlage der aus, indem Sie die EIN-/AUS-Tast0 drucken.

Hinweis: Nach ca. 5 Minuten schaltet sich die LCD-Anzeige ⑤ automatisch ab.
Drehen Sie die Sicherungsschrau wieder fest, indem Sie sie im Uhrzeitigersinn drehen, bis Sie einen Widerstand spuren.

Anwendungsbeispiele

Hinweis: Gehen Sie zum Messen immer gemäß dem Kapitel „Messschieber verwenden“ vor.

Vergleich zwischen Stecker und Loch (s. Abb. C):

• Nehmen Sie zunachst die Maße des Steckers (s,IIAbb.II.C.
  Notieren Sie sich ggf. den Messwert.
• Nehmen Sie anschließend die Maße des Lochs (s. [Abb.][C.2]).

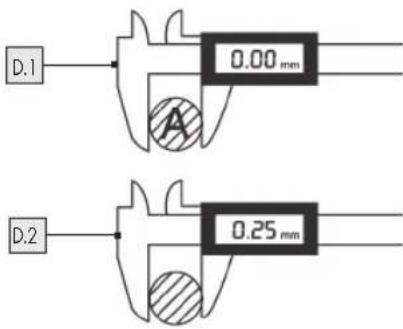

Abweichung einer Referenzgroße (s. Abb. D):

• Nehmen Sie die Maße eines Referenzgegenstandes (hier (s.1Abb.1D.1).
  Belassen Sie die Messchenke in dieser Position und drücken Sie die Taste zur Nullstellung (ZER0)
• Nehmen Sie anschließend die Maße des zweiten Gegenstandes (s.1Abb.D.2). Die LCD-Anzeige zeigt nun die Abweichung der Maße des zweiten Gegenstandes zu der Maße des Referenzgegenstandes (A) an.

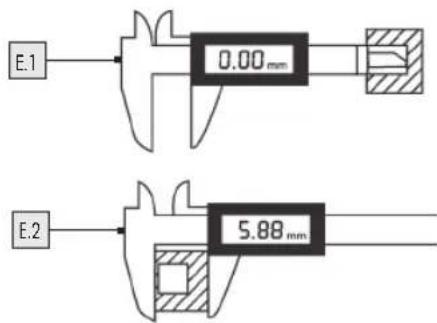

Messen der Dicke des Bodens eines Gegenstandes (s. Abb. E):

• Messen Sie zunachst die Tiefe des Gegenstandes (s.1Abb.IE.1).
  Belassen Sie das Tiefer auf dieser Position und drücken Sie die Taste zur Nullstellung (ZER).
• Nehmen Sie nun die Maße des gesamten Gegenstandes (s.1Abb.IE.2). Die LCD-Anzel Zeigt nun die Dicke des Bodens des Gegenstandes.

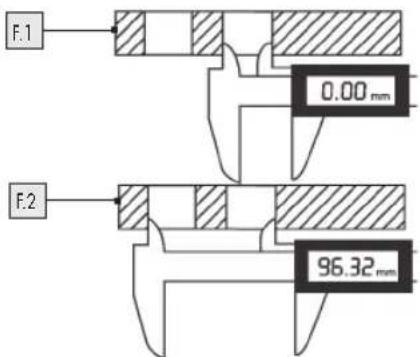

Messen des Abstandes zwischen zwei identischen Löhern (s. Abb. F):

• Nehmen Sie zunachst die Maße eines der beiden gleich großen LÖcher (s. [Abb. F.1].
  Belassen Sie die Messchenfeld in dieser Position und drücken Sie die Taste zur Nullstellung (ZER0)
• Nehmen Sie anschließend die Gesamtmaße (s. Abbb.F.2) Die LCD-Anzeige zeigt nun die Maße des mittleren Abstandes an.

Kenndaten von metrischen ISO-Gewinden:

Nenndurchmesser: [mm]	Steigung: [mm1]	Kerndurch- messer: [mm]	Bohrdurch- messer: [mm]
3 0,5 2,46 2,5
4 0,7 3,24 3,3
5 0,8 4,13 4,2
6 1 4,92 5
8 1,25 6,65 6,8
10 1,5 8,38 8,5
12 1,75 10,11	10,2
16	2	13,84	14
20	2,5	17,29	17,5

Fehler beheben

Das Produkt enthalt empfindliche elektronische Bauteile.
Daher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Höhe gestört wird. Treten Fehlanzeigen im Display auf, entfern den Sie solche Geräte aus der Umgebung des Produkts.

Elektrostatice Entladungen können zu Funktionstörungen führen.

Entfernen Sie bei solchen Funktionstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein.

Fehler	Ursache	Abhilfe
Fünf Stellen springen gleichzeitig einnal pro Sekunde um.	Die Batteriespannung liegt unter 2,7V.	Tauschen Sie die Batterie aus (Kapitel „ Batterie einsetzen / austauschen“ aus).
Die LCD- Anzeige 5 zählt nicht weiter.	Fehlerhafte Schaltung.	Batterie Herausnahmen und nach 30 Sekun- den wieder einsetzen.
Keine Anzeige in der LCD- Anzeige 5.	1. LCD-Anzeige 5 ist ausgeschaltet.	1. Schalten Sie die LCD-Anzeige 5 ein, indem Sie die EIN-/AUS-Taste 10 drücken.
	2. Batterie hat keinen richtig Kontakt oder ist falsch herum eingesetzt.	2. Entnehmen Sie die Batterie. Setzen Sie sie gemäß Polung und Kapitel „ Batterie einset- zen/ austauschen" so ein, dass sie alle Kontakte berührt.
	3. Die Batteriespannung liegt unter 2,1 V.	3. Tauschen Sie die Batterie aus (Kapitel „ Batterie einsatzen / austau- schen“ aus).

Wartung und Reinigung

Reinigen Sie den Messchieber vor und nach dem Gebraucht mit einem trockenen Lappen. Verwenden Sie niemals Benzin, Lösungsmittel oder andere Reiniger.
Tauchen Sie den Messschieber nicht ins Wasser. Flüssigkeit kann den Messschieber beschädigen.
Schalten Sie die LCD-Anzeigimmer aus, wenn der Messschieber nicht verwendet wird. So verlangern Sie die Betriebsdauer der Batterie.
- Setzen Sie den Messschieber nicht unter Spannung und halten Sieihn von elektrischen Stäften fern. Andernfalls kann der Chip im Messschieber beschädigt werden.
- Setzen Sie das Produkt nicht unter Spannung. Halten Sie das Produkt von elektrischen Pins fern. Anderenfalls kann der im Produkt eingebaute Chip beschädigt werden.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingsstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

Das Produkt und Verpackungsmaterialien sind recycelbar, entsorgen Sie diese getrennt für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfaren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmull, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien / Akkus müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycliert werden. Geben Sie Batterien / Akkus und / oder das Produkt über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien/Akkus!

Batterien / Akkus dürfen nicht über den Hausmüll entsorgt werden. Sie können giftinge Schwermetalle enthalten und unterliegen der Sondermüßlbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien / Akkus bei einer communalen Sammelstelle ab.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mangeln theses Produkts stehen ihren gegen den Verkäuser des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschlossen.

Sie erhalten auf diese Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benötigt.

Tritt innerhalb von 3 Jahren ab dem Kaufdatum these Produkte ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.

Die Garantieleistung gilt fur Material- oder Fabrikationsfehler.
These Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe angegeben werden können oder Beschäftigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
