Marke	Powerfix
Modell	Z22855
Produkttyp	Digitaler Messschieber
Messbereich	0 - 150 mm / 0 - 6 Zoll
Auflösung	0,01 mm / 0,0005 Zoll
Genauigkeit	0-100 mm: ±0,02 mm; 100-150 mm: ±0,03 mm
Stromversorgung	3 V-Batterie (Typ LR44 oder gleichwertig)
Anzeige	LCD-Display
Maßeinheiten	mm / Zoll (auswählbar)
Hauptfunktionen	Außen-, Innen- und Tiefenmessung; Nullsetzung; Differenzmessung; Vergleich
Maximale Messgeschwindigkeit	1,5 m/s
Betriebstemperatur	+5 °C bis +40 °C
Umgebungsfeuchtigkeit	0 % bis 80 % r. F.
Sicherheitshinweise	Außerhalb der Reichweite von Kindern aufbewahren; nicht Hitze oder Feuchtigkeit aussetzen; Polarität der Batterien beachten
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; nicht in Wasser tauchen; keine Lösungsmittel verwenden
Automatische Abschaltung	Nach 3 Minuten Inaktivität
Lieferumfang	1 Messschieber, 1 Batterie, 1 Aufbewahrungsbox, 1 Bedienungsanleitung
Ungefähres Gewicht	150 g
Material	Edelstahl und Kunststoff

Häufig gestellte Fragen - Z22855 POWERFIX

Wie lege ich die Batterie ein oder wechsle sie?

Schieben Sie den Deckel des Batteriefachs 8 auf, entnehmen Sie die alte Batterie, legen Sie eine neue 3-V-Batterie unter Beachtung der Polarität (+ nach außen) ein und schließen Sie den Deckel wieder. Wenn das Display blinkt, entnehmen Sie die Batterie und setzen Sie sie nach 30 Sekunden wieder ein.

Wie setze ich den Messschieber zurück?

Drücken Sie die ZERO-Taste (9), um die Anzeige zurückzusetzen. Dies ermöglicht Differenzmessungen (Differenz).

Wie messe ich eine Außenabmessung?

Öffnen Sie die Außenmessschenkel (11) mit dem Antriebsrad (7), setzen Sie sie auf das Objekt, und schließen Sie sie sanft bis zum Kontakt. Lesen Sie den Wert auf dem LCD-Display (5) ab.

Wie messe ich eine Innenabmessung?

Setzen Sie die Innenmessschenkel (2) in das Objekt ein, öffnen Sie sie durch Drehen des Antriebsrads (7), bis sie Kontakt haben, und lesen Sie den Wert ab.

Wie messe ich eine Tiefe?

Fahren Sie den Tiefenmesser (6) aus, setzen Sie ihn auf den Grund des Objekts (Loch, Nut), und drücken Sie den Schieberkörper nach unten, bis ein Widerstand spürbar ist. Lesen Sie die angezeigte Tiefe ab.

Was tun, wenn das LCD-Display nicht angeht?

Prüfen Sie, ob die Batterie richtig eingelegt und in gutem Zustand ist (Spannung > 2,4 V). Ersetzen Sie sie gegebenenfalls. Drücken Sie die ON/OFF-Taste (10), um das Gerät einzuschalten.

Was bedeuten blinkende Ziffern oder eine instabile Anzeige?

Eine blinkende Anzeige kann auf eine schwache Batterie hinweisen (Spannung < 2,75 V). Wechseln Sie die Batterie. Störungen können auch durch nahe elektrische Geräte (Telefon usw.) verursacht werden; halten Sie diese vom Messschieber fern.

Wie reinige und pflege ich den Messschieber?

Reinigen Sie die Messflächen und das Gehäuse mit einem trockenen, weichen Tuch. Tauchen Sie das Gerät niemals in Wasser und verwenden Sie keine Lösungsmittel oder aggressiven Reiniger.

Was sind wichtige Sicherheitshinweise?

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf (Erstickungs- und Verletzungsgefahr). Kurzschließen Sie die Batterien nicht, laden Sie sie nicht auf und beachten Sie die Polarität. Werfen Sie Batterien nicht ins Feuer. Entfernen Sie die Batterie bei längerer Nichtbenutzung.

Wie verwende ich die Differenzmessfunktion (Vergleichsmessung)?

Messen Sie zunächst ein Referenzobjekt, lassen Sie dann die Schenkel in Position und drücken Sie ZERO (9). Messen Sie anschließend das gewünschte Objekt; das Display zeigt die Differenz zur Referenz an.

BEDIENUNGSANLEITUNG Z22855 POWERFIX

Bedienungs- und Sicherheitshinweise

C

D

E

F

Introduction

Technische gegevens.. 14

- Technische gegevens

Meeteenheid: mm

Meetbereik: 0-150 mm / 0-6"

Resolute: 0,01 mm / 0,0005"

Nauwkeurigheid: 0-100 mm ± 0,02 mm / 0,001"

100-150mm±0,03mm/ 0,001"

Maximale

meetsnelheid: 1,5m / s,60^ / s

Meetsystem: Lineair, contactloos

CAP-meetsystem

Weergave:

LCD-display

BestimmungsgemäBe Verwendung....Seite 22

Lieferumfang .Seite 22

Teilebeschreibung.. .Seite 22

Technische Daten.. 22

Sicherheitshinweise

Sicherheitshinweise zu Batterien.. 23

vor der Inbetriebnahme

Batterie einsetzen/austauschen.. .Seite 24

MessschieberVBorbereiten.. 24

Inbetriebnahme

Messschieber verwenden.. 25

Anwendungsbeispiele.. 26

Fehler beheben.. 27

Wartung und Reinigung.. 27

Entsorgung. 28

Digitaler Messchieber

- Einleitung

Bestimmungsgemäß verwendung

Nur zur privaten Nutzung.

Nicht für den gewerblichen Einsatz.

- Lieferumfang

1 x Digitaler Messschieber
1 x Batterie
1x Aufbewahrungsbox
1× Bedienungsanleitung

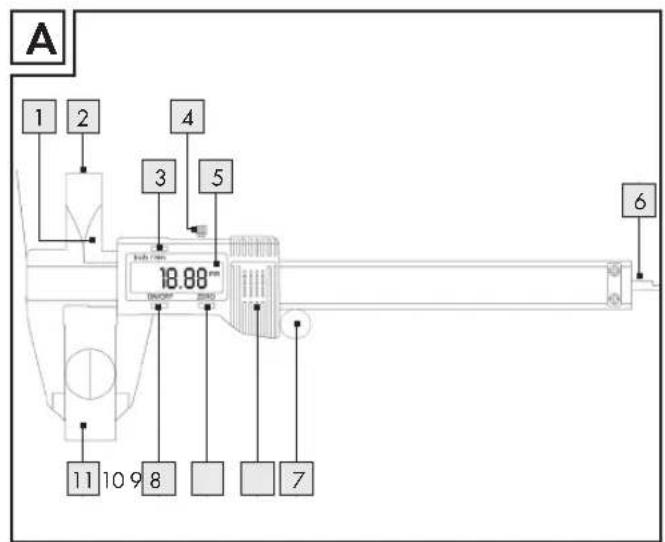

- Teilebeschreibung

1 Schrittmessflächen
2 Innere Messchnabel
3Inch/mm-Taste
4 Sicherungsschraube
5 LCD-Anzeige
6 Tiefenmessschaufel
7 Stellrad fur Messschnabel
8 Batteriefachdeckel
9 Taste fur Nullstellung (ZERO)
10 EIN/AUS-Taste (ON/OFF)
11 AuBere Messchnabel

- Technische Daten

MessgroBeneinheit: mm

Messbereich: 0-150 mm / 0-6"

Auflösung: 0,01 mm / 0,0005"

Genauigkeit: 0-100 mm ± 0,02 mm / 0,001"

100-150mm±0,03mm/ 0,001"

Maximale

Messgeschwindigkeit: 1,5m / s 60^ / s

Messystem: lineares,kontaktloses

CAP-Messystem

Anzeige:

LCD-Anzeige

Betriebstemperatur: +5^ + 40^

Einfluss durch Luftfeuchtgigkeit: innerhalb von 0% bis 80%

relative Luftfeuchtigkeit unerheblich

Batterie:3V

= = CR2032 (im Lieferumfang

enthalten)

Sicherheitshinweise

VOR GEBRAUCH BITTE DIE BEDIENUNGSANLEITUNG LESEN! BEDIENUNGSANLEITUNG BITTE SORGFALTIG AUFBEWAHREN!

vORSICHT! VERLETZUNGSGEFAHR!

DAS PRODUKT GEHÖRT NICT IN KINDERHÄNE. DIESES PRODUKT IST KEINSPIELZEUG! Dieses Produkt sollte von Kindern

nicht ohne Aufsicht benutzt werden.

LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER
UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial.

Es besteht Erstickungsgefahr durch Verpackungsmaterial. Kinder untersätzen früig die Gefahren. Halten Sie Kinder stets vom Produkt fern.
LEBENSGEFAH! Batterien konnen verschlucht werden, was lebensgefährlich sein kann. Nehmen Sie sofort arztliche Hilfe in Anspruch, wenn eine Batterie verschlucht wurde.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutz zu werden, es sei desser werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist.
Setzen Sie das Produkt niemals hohen Temperaturen und Feuchtigkeit aus, da sonst das Produkt Schadennehmen kann.
- Setzen Sie den Messschieber nicht unter Spannung. Andern-falls kann der Chip im Messschieber beschädigt werden.
Halten Sie den Messschieber sauber und trocken. Flüssigkeit kann den Messschieber beschädigen.

Sicherheitshinweise zu Batterien

VORSICHT! EXPLOSIONSGEFAHR!

Laden Sie Batterien niemals wieder auf!

Batterien dürfen nicht kurzgeschlossen werden. Überhitzung, Brandgefahr oder Platzen können die Folge sein.
Entfernen Sie eine erschöpfte Batterie umgehend aus dem Produkt. Es besteht erhöhte Auslaufgefasrt!
Halten Sie die Batterie von Kindern fern, werfen Sie sie nicht ins Feuer, schreiben Sie sie nicht kurz undnehmen Si es nicht auseinander.
Achten Sie auf die richtige Polarität (+ und -).
Verwenden Sie ausschließlich den angegebenen Batterietyp.
Bei Nichtbeachtung der Hinweise kann die Batterie über ihre Endspannung hinaus entladen werden. Es besteht dann die Gefahr des Auslaufens. Falls die Batterie in Ihr dem Gerät

ausgelaufen sein sollte, entnehmer Sie diese dazu, um Schaden am Produkt vorzubeugen!

Schutzhandschuhe tragen! Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Veratzungen verursachen; tragen Sie deshalb in dieser Fall unbedingt geeignete Schutzhandschuhe.
- Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten. Bei Kontakt mit Batteriesäure spulen Sie die betroffene Stelle mit reichlich Wasser ab und / oder sichen Sie einen Arzt auf!

WARNING: Schalten Sie das Produkt AUS, bevor Sie die Batterie einlagen (LCD-Anzeige 5 ist aus).

Entnehmen Sie die Batterie bei längerer Nichtbenutzung aus dem Gerät.
Schlieben Sie die Anschlusspole auf keinen Fall kurz.

VorderInbetriebnahme

Batterie einsetzen/austauschen

Hinweis: Blinkende Ziffern weisen auf eine entladene / leere Batterie hin.

Hinweis: Beim Wechseln der Batterie kann es zu Störungen der LCD-Anzeige 5 kommt. Entnehmen Sie die Batterie und setzen Sie sie nach mehr als 30 Sekunden wieder ein.

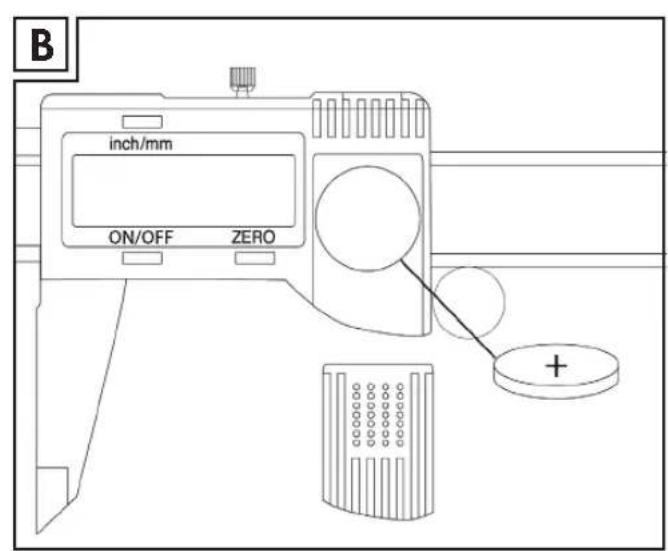

Schieben Sie den Batteriefachdeckel auf (siehe Abb. B).
Entnehmen Sie die alte Batterie.
- Setzen Sie eine neue Batterie unter Beachtung der Polarität (+ und-) in das Batteriefach ein. Achten Sie darauf, dass der Pluspol nach außen zeigt.
Schieben Sie den Batteriefachdeckel 8 wieder zu (siehe Abb. B).

- MessschieberVBorbereiten

Lösen Sie die Sicherungsschraube 4, damit Sie den Messschieber bewegen können.
Reinigen Sie alle Messflächen und die Messschieberleiste mit einem trockenen Baumwolltuch. Andernfalls kann es, beispelsweise durch Luftfeuchtigkeit, zu fehlerhaften Messergebnissen kommt.
Prufen Sie alle Tasten, Schalter und die LCD-Anzeige auf einwandfrei Reaktionen.

Inbetriebnahme

- Messchieber verwenden

Lösen Sie die Sicherungsschraube 4, indem Sie sie gegen den Uhrzeigersinn drehen.
Schieber Sie die außeren Messchnabel inneren Messchnabel 2 zusammen.
Schalten Sie die LCD-Anzeige ein, indem Sie die EIN-/AUS-Taste drucken.
Drücken Sie die inch / mm-Taste 3, um die Maßeinheit (inch oder mm) festzulegen, die Sie nutzen möchten. Es erscheint entweder „mm“ oder „inch“ in der LCD-Anzeige 5.
Drücken Sie die Taste zur Nullstellung (ZERO) [9], um die LCD-Anzeige [5] auf Null zurückzusetzen.

Gegenstand von auBen messen:

Schieben Sie die äußerten Messschnabel [11] auseinander, indem Sie das Stellrad [7] gegen den Uhrzeigersinn nach außen drehen. Setzen Sie die äußerten Messschnabel [11] an den zu messenden Gegenstand an.
Drehen Sie das Stellrad im Uhrzeigersinn nachinnen. Schieben Sie so die außeren Messsschnabel so welt zusammen, bis sie den zu messenden Gegenstand an beiden Seiten berühren. Achten Sie daraufuf, dass Sie den zu messenden Gegenstand nicht durch zu viel Druck beschädigen.

Gegenstand voninnen messen:

Setzen Sie die inneren Messschnabel 2 von innen an den zu messenden Gegenstand an.
Drehen Sie das Stellrad 7 gegen den Uhrzeigersinn nach außen. Schieben Sie so die inneren Messchnabel 2 so welt auseinander, bis sie den Gegenstand an beiden inneren Seiten berühren. Achten Sie daraufuf, dass Sie den zu messenden Gegenstand nicht durch zu viel Druck beschädigen.

Tiefene eines Gegenstandes messen:

Schieben Sie die Tiefenmesschaufel 6 aus dem Messschieber.
Setzen Sie die Tiefenmesssschaufel 6 an den zu messenden Gegenstand an, bis sie die Oberfläche berührt (z.B. innerhalb eines Loches).
Schieben Sie den Körper des Messsschiebers herunter, bis Sie einen Widerstand spuren.
Achten Sie darauf, dass Sie die Tiefenmessschaufel 6 oder den zu messenden Gegenstand nicht durch zu viel Druck beschädigten.
Das LCD-Anzeige 5 zeit nun die MaBe an.
Schieben Sie nach der Durchführung der Messung die äußerten Messschnabel [1] / inneren Messschnabel [2] wieder zusammen, indem Sie das Stellrad [7] im Uhrzeigersinn nachinnen drehen.
Schalten Sie die LCD-Anzeige 5 wieder aus, indem Sie die EIN-/AUS-Taste 10 drucken.

Hinweis: Nach ca. 3 Minuten schaltet sich die LCD-Anzeige automatisch ab.

Drehen Sie die Sicherungsschraube 4 wieder fest, indem Sie sie im Uhrzeitigersinn drehen, bis Sie einen Widerstand spuren.

Anwendungsbeispiele

Hinweis: Gehen Sie zum Messen immer gemäß dem Kapitel „Messschieber verwenden" vor.

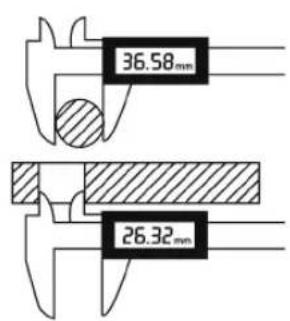

Vergleich zwischen Stecker und Loch (siehe Abb. C):

□ Nehmen Sie zunachst die MaBe des Steckers.
Notieren Sie sich gaf. den Messwert.
□ Nehmen Sie anschließend die MaBe des Lochs.

Abweichung einer Referenzgroße (siehe Abb. D):

• Nehmen Sie die Maße eines Referenzgegenstandes (hier A).
  Belassen Sie die Messchnabel 2/11 in dieser Position und drucken Sie die Taste zur Nullstellung (ZERO) 9.
• Nehmen Sie anschließend die Maße des zweiten Gegenstandes. Die LCD-Anzeige 5 zeigt nun die Abweichung der Maße des zweiten Gegenstandes zu der Maße des Referenzgegenstandes (A) an.

Messen der Dicke des Bodens eines Gegenstandes (siehe Abb. E):

□ Messen Sie zunachst die Tiefe des Gegenstandes.
Belassen Sie die Tiefenschaufel [6] in dieser Position und drücken Sie die Taste zur Nullstellung (ZERO) [9].
- Nehmen Sie nun die Maße des gesamten Gegenstandes. Die LCD-Anzeige 5 zeigt nun die Dicke des Bodens des Gegenstandes.

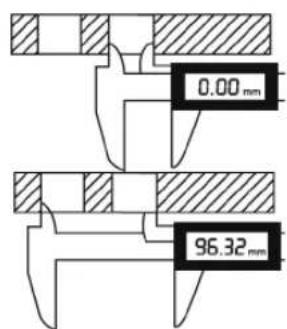

Messen des Abstandes zwischen zwei identischen Lochtern (siehe Abb. F):

• Nehmen Sie zunachst die Maße eines der beiden gleichgroßen Lächer.
  Belassen Sie die Messchnabel 2/11 in dieser Position und drucken Sie die Taste zur Nullstellung (ZERO)9.
  □ Nehmen Sie anschlieBend die Gesamtmae.

DieLCD-Anzeige 5 zeit nund die MaBe des mittleren Abstandes an.

Kenndaten von metrischen-ISO-Gewinden:

Nenndurch-messer:[mm]	Steigung: [mm-1]	Kerndurch-messer:[mm]	Bohrdurch-messer:[mm]
3 0,5 2,46 2,5
4 0,7 3,24 3,3
5 0,8 4,13 4,2
6 1 4,92 5
Nenndurch-messer:[mm]	Steigung: [mm1]	Kerndurch-messer:[mm]	Bohrdurch-messer:[mm]
8 1,25 6,65 6,8
10 1,5 8,38 8,5
12 1,75 10,11 10,2
16 2 13,84 14
20 2,5 17,29 17,5

Fehler beheben

Das Gerät enthalt empfindliche elektronische Bauteile. Doher ist es möglich, dass es durch Funkübertragungsgeräte in unmittelbarer Höhe gestört wird. Dies konnen z.B. Mobiletelefone, Funksprachgeräte, CB-Funkgeräte, Funkfernsteuerungen / andere Fernbedienungen und Mikrowellengeräte sein. Treten Fehlanzeigen im Display auf, entfernen Sie solche Geräte aus der Umgebung des Gerätes.

Elekrostatische Entladungen konnen zu Funktionstörungen führen.

Entfernen Sie bei solchen Funktionstörungen kurzzeitig die Batterie und setzen Sie sie erneut ein.

Fehler Ursache Abhilfe
Fünf Stellen sprin-genleichzeitigomal proSekunde um.	Die Batteriespan-nung liegt unter2,75V.	Tauschen Sie die Bat-terie gemäß Kapitel „Batterie einsetzen/ austauschen“ aus.
Die LCD-Anzeige5 zählt nichtweiter.	Fehlerhafte Schal-tung.	Batterie Herausnahmenund nach 30 Sekun-den wieder einsetzen.
Keine Anzeige auf der LCD-An-zeige5.	1. LCD-Anzeige istausgeschaltet.2. Batterie hat lei-nen richtigenKontakt oderist falsch herumeingesetzt.3. Die Batterie-spannung liegtunter 2,4V.	1. Schalten Sie die LCD-Anzeige ein,indem Sie dieEIN-/AUS-Taste10drücken.2. Entnehmen Sie die Batterie und setzenSie sie gemäßPolung und Kapitel „Batterie einsetzen/ austauschen“ so ein,dass sie alleKontakte berührt.3. Tauschen Sie die Batterie gemäßKapitel „Batterie einsetzen/ austau-schen“ aus.

Wartung und Reinigung

Reinigen Sie den Messschieber vor und nach jedem Gebrauch.

Tauchen Sie den Messschieber nicht ins Wasser. Flüssigkeit kann den Messschieber beschädigen.
Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch und keinesfalls Benzin, Lösungsmittel oder Reiniger.
Schalten Sie die LCD-Anzeige immer aus, wenn der Mess-schieber nicht verwendet wird. So verlangern Sie die Betriebsdauer der Batterie.
- Setzen Sie den Messschieber nicht unter Spannung und halten Sieihn von elektrischen Stiften fern. Andernfalls kann der Chip im Messschieber beschädigt werden.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die ortlichen Recyclingstellen entsorgen konnen.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Werfen Sie Ihr Gerät, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EC recycliert werden. Geben Sie Batterien und/oder das Gerät über die angebotenen Sammeleinrichtungen darüber.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giffige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer kommunen Sammelstelle ab.
