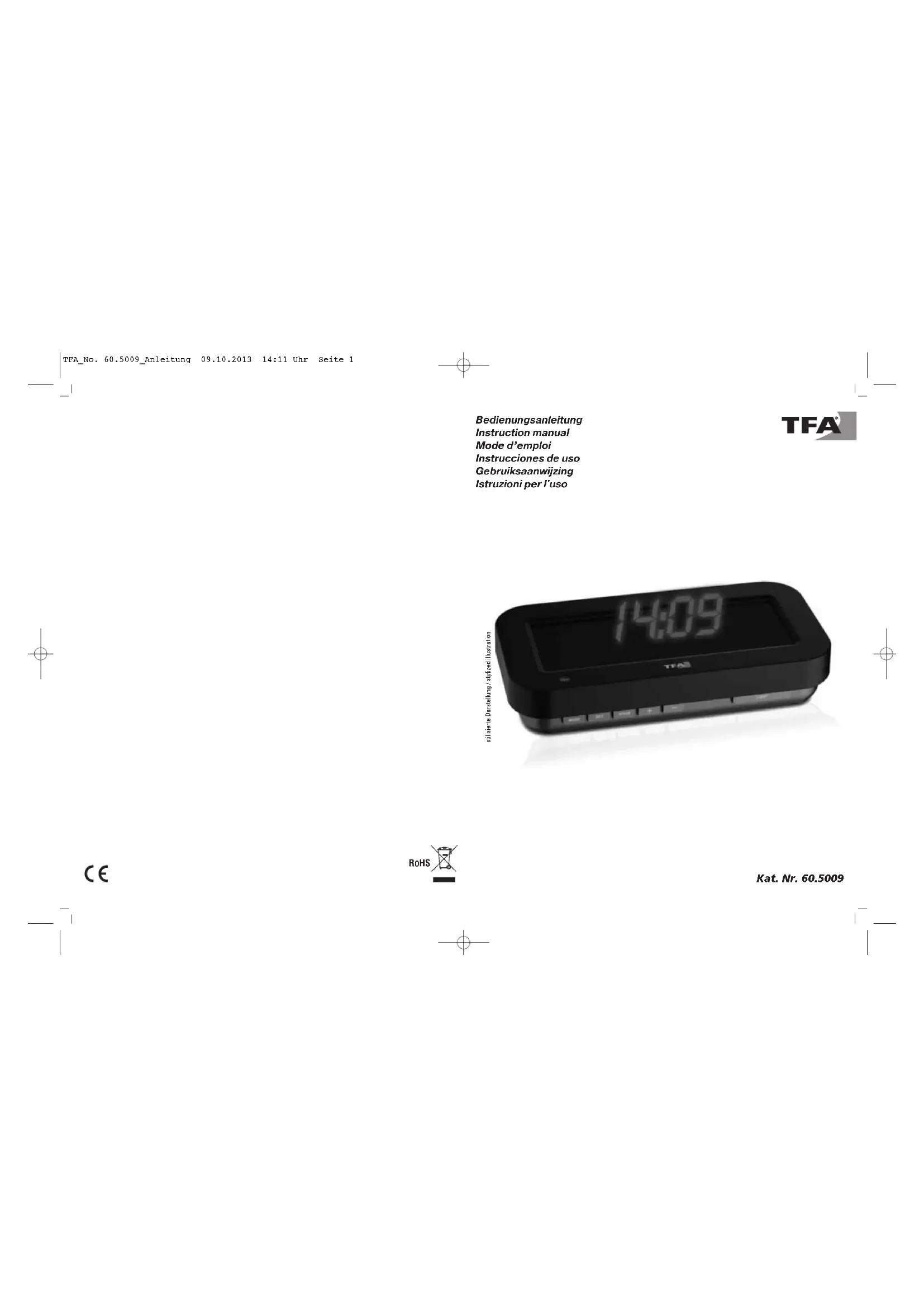

BEDIENUNGSANLEITUNG 60.5009 TFA

TFA_No. 60.5009_Anleitung 09.10.2013 14:11 Uhr Seite 1

Bedienungsanleitung

Instruction manual

Mode d'emploi

14:09 TFAS Brisierte Derstellung/soyzed dildination

CE

RoHS

Kat. Nr. 60.5009

TFA_No. 60.5009_Anleitung 09.10.2013 14:11 Uhr Seite 2

Fig. 1 Fig. 2

MODE SET MOVE + - LIGHT B 1 B 2 B 3 B 4 B 5 B 6

C1 TFA Destraum / Wenheln Kul. Nr 00.5009.05 RutS CE

TFA_No. 60.5009_Anleitung 09.10.2013 14:11 Uhr Seite 3

HOLOClock - Funkuhr mit 3D-Effekt

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

Durch eine patentierte Optik wird die Uhrzeit, das Datum oder die Temperatur über die Beam-splitter-Linse projiziert. Dadurch schwebt die Anzeige praktisch in der Luft. Aufgrund physikalischer Gesetzmäßigkeiten ist der Effekt nur in einem bestimmten Ablesewinkel zu sehen.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch. So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle Funktionen und Bestandteile kennen, erfahren wichtige Details für die Inbetriebnahme und den Umgang mit dem Gerät und erhalten Tipps für den Störungsfall.
• Durch die Beachtung der Bedienungsanleitung vermeiden Sie auch Beschädigungen des Gerätes und die Gefährdung ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
• Für Schäden, die aus Nichtbeachtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.
• Ebenso haften wir nicht für inkorrekte Messwerte und Folgen, die sich aus solchen ergeben können.
• Beachten Sie besonders die Sicherheitshinweise!
• Bewahren Sie diese Bedienungsanleitung gut auf!

2. Lieferumfang

• Funkuhr
• Bedienungsanleitung
- Batterien
- Netzadapter

3. Einsatzbereich und alle Vorteile Ihres neuen Gerätes auf einen Blick

• Neuartige patentierte 3D-Anzeige
- Funkuhr mit höchster Genauigkeit und manueller Einstellmöglichkeit
• Anzeige des Datums
• Anzeige der Innentemperatur
• Automatischer Wechsel des Displays einstellbar

4. Zu Ihrer Sicherheit

• Das Produkt ist ausschließlich für den oben beschriebenen Einsatzbereich geeignet. Verwenden Sie das Produkt nicht anders, als in dieser Anleitung dargestellt wird.
• Das eigenmächtige Reparieren, Umbauen oder Verändern des Gerätes ist nicht gestattet.
• Dieses Gerät ist nicht zur öffentlichen Information geeignet und nur für den privaten Gebrauch bestimmt.

Vorsicht! Lebensgefahr durch Stromschlag!

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose mit einer Netzspannung von 230V an!

HOLOClock - Funkuhr mit 3D-Effekt

• Das Gerät und das Netzteil dürfen nicht mit Wasser oder Feuchtigkeit in Kontakt kommen. Nur für den Betrieb in trockenen Innenräumen geeignet.
• Benutzen Sie das Gerät nicht, wenn Gehäuse oder Netzteil beschädigt sind.
• Bewahren Sie das Gerät außerhalb der Reichweite von Personen (auch Kindern) auf, die mögliche Gefahren im Umgang mit elektrischen Geräten nicht richtig einschätzen können.
• Ziehen Sie sofort den Stecker aus der Steckdose, wenn eine Störung auftritt oder das Gerät für längere Zeit nicht benutzt wird.
• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• Verlegen Sie das Netzkabel so, dass es nicht mit scharfkantigen oder heißen Gegenständen in Berührung kommt.

Vorsicht! Verletzungsgefahr:

• Bewahren Sie die Batterien und das Gerät außerhalb der Reichweite von Kindern auf.
• Batterien nicht ins Feuer werfen, kurzschließen, auseinander nehmen oder aufladen. Explosionsgefahr!
• Batterien enthalten gesundheitsschädliche Säuren. Um ein Auslaufen der Batterien zu vermeiden, sollten schwache Batterien möglichst schnell ausgetauscht werden. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs.
• Beim Hantieren mit ausgelaufenen Batterien chemikalienbeständige Schutzhandschuhe und Schutzbrille tragen!

Wichtige Hinweise zur Produktsicherheit!

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.
• Stellen Sie keine Gegenstände auf das Gerät.

5. Bestandteile

5.1 Funktionen

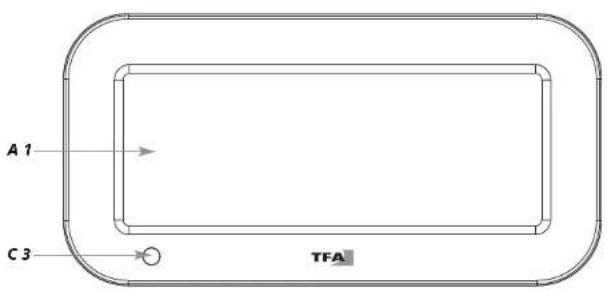

A: 3D-Anzeige

A 1: Uhrzeit / Datum / Innentemperatur

B: Tasten

B 1: MODE Taste

B 2: SET Taste

B 3: WAVE Taste

B 4: + Taste

B 5: - Taste

B 6: LIGHT Taste

C: Gehäuse

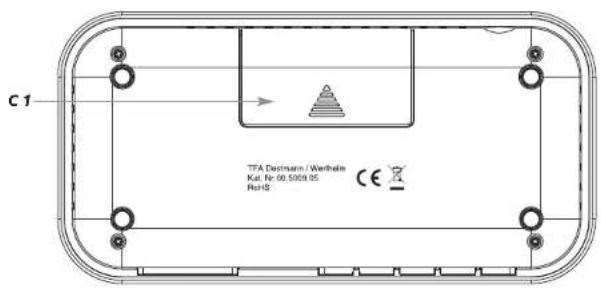

C 1: Batteriefach

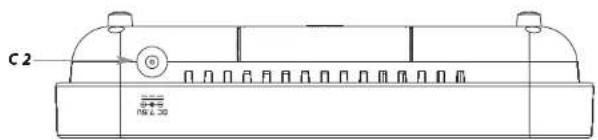

C 2: Netzsteckeranschluss
C 3: Lichtsensor

HOLOClock - Funkuhr mit 3D-Effekt

6. Inbetriebnahme

• Ziehen Sie die Schutzfolie vom Display.
- Stecken Sie den Anschlussstecker in den Anschluss und schließen Sie das Gerät mit dem Netzstecker am Stromnetz an. Das Gerät ist jetzt betriebsbereit.
Wichtig! Stellen Sie sicher, dass Ihre Netzspannung nicht mehr als 230 V beträgt! Andere Netzspannungen können zur Beschädigung des Instrumentes führen.
- Öffnen Sie das Batteriefach und entfernen Sie den Batterieunterbrechungsstreifen. Schließen Sie das Batteriefach wieder.
• Die zwei Batterien 1,5 V AAA erhalten bei Stromausfall die Funktion der Uhrzeit aufrecht, damit keine Neueinstellung vorgenommen werden muss.
- Auf der 3D-Anzeige erscheint das DCF Empfangssymbol (Punkt).
• Die Uhr versucht nun, das Funksignal zu empfangen.
- Wenn der Zeitcode nach einigen Minuten empfangen wurde, wird die funkgesteuerte Zeit auf der Anzeige angezeigt.
• Das DCF Empfangssymbol (Punkt) verschwindet.
- Der DCF-Signalempfang findet täglich um 3:15 Uhr morgens statt. Ist der Empfang um 3:15 Uhr nicht erfolgreich, so finden bis 5:15 Uhr früh weitere Empfangsversuche statt.
- Ist kein Funkempfang möglich (auf der Anzeige blinkt 00:00), können Sie den DCF-Empfang auch manuell starten.
- Drücken Sie die WAVE Taste.
- Auf der 3D-Anzeige erscheint wieder das DCF-Signalempfangszeichen (Punkt).
- Falls die Funkuhr kein DCF-Signal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe Manuelle Einstellungen).

Empfang der Funkzeit DCF

Die Zeitübertragung erfolgt von einer Cäsium Atom-Funkuhr, die von der Physikalisch Technischen Bundesanstalt in Braunschweig betrieben wird. Die Abweichung beträgt weniger als 1 Sekunde in einer Million Jahren. Die Zeit ist kodiert und wird von Mainflingen in der Nähe von Frankfurt am Main durch ein DCF-77 (77,5 kHz) Frequenzsignal übertragen mit einer Reichweite von ca. 1.500 km. Ihre Funkuhr empfängt das Signal, wandelt es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. Der Empfang hängt hauptsächlich von der geographischen Lage ab. Im Normalfall sollten innerhalb des Radius von 1.500 km ausgehend von Frankfurt bei der Übertragung keine Probleme auftauchen.

Bitte beachten Sie folgende Hinweise:

• Es wird empfohlen, einen Abstand von mindestens 1,5 – 2 Metern zu eventuell störenden Geräten wie Computerbildschirmen und Fernsehgeräten einzuhalten.
• In Stahlbetonbauten (Kellern, Aufbauten) ist das empfangene Signal natürlicherweise schwächer. In Extremfällen wird empfohlen, das Gerät in Fensternähe zu platzieren und/oder durch Drehen das Funksignal besser zu empfangen.
• Nachts sind die atmosphärischen Störungen meist geringer und ein Empfang ist in den meisten Fällen möglich. Ein einziger Empfang pro Tag genügt, um die Genauigkeit zu gewährleisten und Abweichungen unter 1 Sekunde zu halten.

HOLOClock - Funkuhr mit 3D-Effekt

7. Bedienung

• Halten Sie die + oder – Taste im Einstellmodus gedrückt, gelangen Sie in den Schnelllauf.
• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

HINWEIS:

Bei aktiviertem DCF-Empfang können keine Einstellungen (Uhrzeit, Datum und Temperatur-Einheit) vorgenommen werden. Standardgemäß ist der DCF-Empfang aktiviert und nach erfolgreichem Empfang des DCF-Signals ist keine manuelle Einstellung erforderlich.

Um manuelle Einstellungen vorzunehmen, müssen Sie den DCF-Empfang deaktivieren.

Dies ist beispielsweise erforderlich, wenn Sie die Temperatureinheit ändern oder die Zeit manuell einstellen müssen.

7.1 Manuelle Einstellungen

• Halten Sie die SET Taste für drei Sekunden gedrückt. Auf der 3D-Anzeige erscheint „On“ (Voreinstellung). Stellen Sie die Anzeige mit der + oder - Taste von „On“ nach „OFF“ um. Der DCF-Empfang ist deaktiviert.
• Drücken Sie die SET Taste noch einmal und Sie können nun nacheinander die Stunden, die Minuten, den Monat, den Tag, das Jahr und die Temperaturanzeige ansteuern und mit der + oder -Taste einstellen.
• Bei Fahrenheit als Temperaturanzeige wechselt automatisch die Datumsanzeige von der europäischen Anzeige (erst der Tag, dann der Monat) auf die amerikanische Anzeige (erst der Monat, dann der Tag).
• Bestätigen Sie die Eingaben mit der SET Taste.

HINWEIS:

Wenn Sie den DCF Empfang nun wieder aktivieren, wird die manuell eingestellte Zeit bei erfolgreichem Empfang des DCF-Signals zu einem späteren Zeitpunkt überschrieben (nachts ist der Empfang oft besser).

7.2 DCF-Empfang wieder aktivieren

• Halten Sie die SET Taste für drei Sekunden gedrückt.
• Ist der DCF-Empfang deaktiviert, wird „OFF“ angezeigt. Stellen Sie die Anzeige mit der + oder - Taste von „OFF“ nach „On“ um. Der DCF-Empfang ist aktiviert.
• Drücken Sie noch einmal die SET Taste, startet das Gerät einen Empfangsversuch (Punkt).
• Um sofort in die Normalanzeige zurückzukehren, drücken Sie die WAVE Taste.

7.3 Displayanzeige

• Mit der MODE Taste können Sie im Normalmodus zwischen der Uhrzeit, Datum, Jahr und Innen-temperatur als ständige Anzeige wählen.
• Drücken und halten Sie die MODE Taste, um einen automatischen Wechsel der Anzeige einzustellen.

HOLOClock - Funkuhr mit 3D-Effekt

- M0 (Voreinstellung) blinkt auf der 3D-Anzeige. Drücken Sie die + oder – Taste, um zwischen den nachfolgenden Modi zu wechseln:

M0: In diesem Modus erscheint die zuletzt ausgewählte Anzeige dauerhaft aktiv.

M1: Uhrzeit und Innentemperatur im Wechsel

M2: Uhrzeit und Datum im Wechsel

M3: Uhrzeit, Datum und Innentemperatur im Wechsel

• Bestätigen Sie die Eingabe mit der MODE Taste oder drücken Sie keine Taste innerhalb von 5 Sekunden.
• Um den automatischen Anzeigewechsel zu beenden, drücken und halten Sie die MODE Taste noch einmal und wählen Sie mit der + oder – Taste M0 aus.

7.4 Beleuchtung

• Mit der LIGHT Taste wird die 3D-Anzeige aus- oder angeschaltet.
• Drücken Sie die + oder – Taste im Normalmodus, und Sie können manuell bis zu vier Helligkeitsstufen einstellen.
  • Die Stärke der Beleuchtung wird zusätzlich automatisch der Lichtintensität im Raum angepasst.

8. Pflege und Wartung

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!
• Achtung: Entfernen Sie bitte die Batterien, wenn Sie das Gerät längere Zeit vom Netz nehmen oder dauerhaft deaktivieren möchten.
• Bewahren Sie Ihr Gerät an einem trockenen Platz auf.

8.1 Batteriewechsel

• Wechseln Sie bitte alle 3 Jahre die Backup - Batterien.
• Öffnen Sie das Batteriefach und legen Sie zwei neue Batterien 1,5 V AAA polrichtig ein.
• Achtung: Beim Batteriewechsel nur neue Batterien verwenden.
  • Schließen Sie das Batteriefach wieder.

9. Fehlerbeseitigung

Problem Lösung

Keine Anzeige → Netzstecker überprüfen

→ LIGHT Taste drücken

Kein DCF Empfang → DCF Empfang einschalten (siehe Manuelle Einstellungen)

→ WAVE Taste drücken, um den Empfang zu aktivieren
→ Anderen Aufstellort für das Gerät wählen
→ Empfangsversuch in der Nacht abwarten
→ Beseitigen der Störquellen
→ Neuinbetriebnahme des Gerätes gemäß Anleitung
→ Uhrzeit manuell einstellen

Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

HOLOClock - Funkuhr mit 3D-Effekt

10. Entsorgung

Dieses Produkt wurde unter Verwendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können.

Batterien und Akkus dürfen keinesfalls in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Entsorgung beim Handel oder entsprechenden Sammelstellen gemäß nationaler oder lokaler Bestimmungen abzugeben.

Die Bezeichnungen für enthaltene Schwermetalle sind:

Cd=Cadmium, Hg=Quecksilber, Pb=Blei

Dieses Gerät ist entsprechend der EU-Richtlinie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet.

Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausgewiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzugeben.

11. Technische Daten

Spannungsversorgung: Netzstecker (inklusive) und Batterien 2 x 1,5 V AAA (inklusive)

Messbereich Temperatur: -5°...+50°C / +23°...+122°F

Anzeige LLHH: Messung liegt außerhalb des Messbereichs

Gehäusemaße: 165 x 84 x 35 mm

Gewicht: 162 g (nur das Gerät)

3D Effekt geschützt durch ein Patent der 3Daround GmbH

TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-97877 Wertheim.

Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Drucklegung und können ohne vorherige Benachrichtigung geändert werden.

EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit, dass diese Funkanlage die wesentlichen Anforderungen der RÄTTE Direktive 1999/5/EG erfüllt.

Eine Kopie der unterschriebenen und mit Datum versehenen Konformitätserklärung erhalten Sie auf Anfrage unter [e-mail].

www.tfa-dostmann.de

10/2013
