BEDIENUNGSANLEITUNG NV3600 BLACK & DECKER

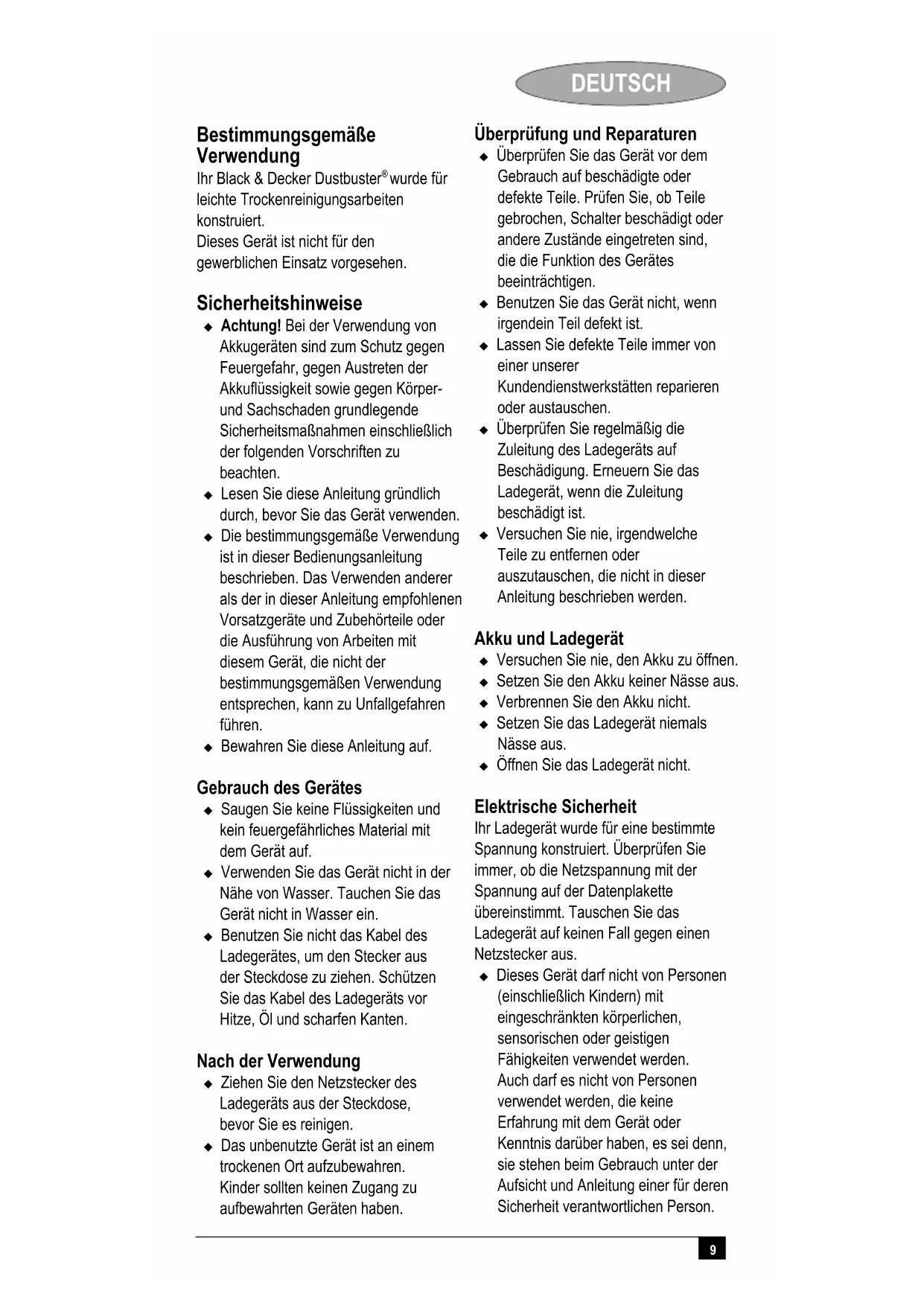

wurde für leichte Trockenreinigungsarbeiten konstruiert. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen. Sicherheitshinweise Achtung! Bei der Verwendung von Akkugeräten sind zum Schutz gegen Feuergefahr, gegen Austreten der Akkuflüssigkeit sowie gegen Körper- und Sachschaden grundlegende Sicherheitsmaßnahmen einschließlich der folgenden Vorschriften zu beachten. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. Die bestimmungsgemäße Verwendung ist in dieser Bedienungsanleitung beschrieben. Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen. Bewahren Sie diese Anleitung auf. Gebrauch des Gerätes Saugen Sie keine Flüssigkeiten und kein feuergefährliches Material mit dem Gerät auf. Verwenden Sie das Gerät nicht in der Nähe von Wasser. Tauchen Sie das Gerät nicht in Wasser ein. Benutzen Sie nicht das Kabel des Ladegerätes, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel des Ladegeräts vor Hitze, Öl und scharfen Kanten. Nach der Verwendung Ziehen Sie den Netzstecker des Ladegeräts aus der Steckdose, bevor Sie es reinigen. Das unbenutzte Gerät ist an einem trockenen Ort aufzubewahren. Kinder sollten keinen Zugang zu aufbewahrten Geräten haben. Überprüfung und Reparaturen Überprüfen Sie das Gerät vor dem Gebrauch auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen, Schalter beschädigt oder andere Zustände eingetreten sind, die die Funktion des Gerätes beeinträchtigen. Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist. Lassen Sie defekte Teile immer von einer unserer Kundendienstwerkstätten reparieren oder austauschen. Überprüfen Sie regelmäßig die Zuleitung des Ladegeräts auf Beschädigung. Erneuern Sie das Ladegerät, wenn die Zuleitung beschädigt ist. Versuchen Sie nie, irgendwelche Teile zu entfernen oder auszutauschen, die nicht in dieser Anleitung beschrieben werden. Akku und Ladegerät Versuchen Sie nie, den Akku zu öffnen. Setzen Sie den Akku keiner Nässe aus. Verbrennen Sie den Akku nicht. Setzen Sie das Ladegerät niemals Nässe aus. Öffnen Sie das Ladegerät nicht. Elektrische Sicherheit Ihr Ladegerät wurde für eine bestimmte Spannung konstruiert. Überprüfen Sie immer, ob die Netzspannung mit der Spannung auf der Datenplakette übereinstimmt. Tauschen Sie das Ladegerät auf keinen Fall gegen einen Netzstecker aus. Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten verwendet werden. Auch darf es nicht von Personen verwendet werden, die keine Erfahrung mit dem Gerät oder Kenntnis darüber haben, es sei denn, sie stehen beim Gebrauch unter der Aufsicht und Anleitung einer für deren Sicherheit verantwortlichen Person.10 DEUTSCH Kinder müssen beaufsichtigt werden, um sicherzustellen, daß sie nicht mit dem Gerät spielen. Symbole auf dem Ladegerät Ihr Ladegerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Ausfallsicherer Trenntrans- formator. Die Netzspannungs- versorgung ist vom Trans- formatorausgang elektrisch getrennt. Das Ladegerät schaltet automatisch ab, wenn die Umgebungstemperatur zu hoch wird. Danach ist das Ladegerät außer Funktion. Das Gerät muß vom Netz getrennt und zur Reparatur zu einem autorisierten Servicecenter gebracht werden. Das Ladegerät ist ausschließlich für den Gebrauch in geschlossenen Räumen vorgesehen. Lesen Sie diese Anleitung gründlich durch, bevor Sie das Gerät verwenden. Achtung! Bewahren Sie elektrische Geräte außerhalb der Reichweite von Kindern oder schwachen Personen auf. Lassen Sie sie die Geräte niemals ohne Beaufsichtigung benutzen. Merkmale

1. Ein-/Aus-Schalter

2. Schmutzfangbehälter

Auspacken Identifizierung Ihres Produkts Die Modellkonstruktion läßt sich an den in der Katalognummer verwendeten Suffix-Codes feststellen. Die folgenden Katalognummern werden in diesem Handbuch beschrieben: NV19XXY/ NV24XXY/NV36XXY/NV48XXY/NV60XXY/ NV72XXY Der Suffix-Code XX entspricht folgenden Konstruktionen: 00/99: Stabhandgriff, kein mitgeliefertes Zubehör 03: Schlaufenhandgriff, Fugendüse und Bürstendüse im Lieferumfang Der Suffix-Code Y wird zur Identifizierung der Palette an Farboptionen verwendet. Der durch den Buchstaben N vertretene Suffix-Code Y wird für Modelle mit einem NiMH-Akku verwendet. Installation

NV24XXY/NV36XXY/NV48XXY/

NV60XXY/NV72XXY - Anbringen der Ladestation an der Wand (Abb. B1 & B2) Die Ladestation kann auf eine Arbeitsfläche gestellt oder an der Wand angebracht werden, wodurch man einen bequemen Aufbewahrungs- und Ladeplatz für das Gerät erhält. Montage Anbringen des Zubehörs (Abb. A & C) Im Lieferumfang des Gerätes sind folgende Zubehörteile enthalten, je nach Modell: eine Fugendüse (3) für schwer zugängliche Stellen eine Bürstendüse (4) für Möbel und Treppen Um ein Zubehörteil anzubringen, gehen Sie folgendermaßen vor: Entfernen Sie das Zubehör vom Gerät. Stecken Sie das gewünschte Zubehörteil vorne in das Gerät. Sie können das andere Zubehörteil wieder anbringen, indem Sie es in den11 DEUTSCH Zubehörhalter einrasten lassen. Um beide Zubehörteile wieder anzubringen: Drücken Sie die Zubehörteile herunter, bis sie in ihrer Lage einrasten. Gebrauch Das Gerät kann auf einer Arbeitsfläche aufgeladen oder unter Verwendung des mitgelieferten Wandhakens an die Wand gehängt werden. Vor dem ersten Gebrauch muß der Akku mindestens 16 Stunden aufgeladen werden. Lassen Sie das Gerät mit dem Ladegerät verbunden, wenn Sie es nicht verwenden. Aufladen des Akkus (Abb. B1 - B3)

NV24XXY/NV36XXY/NV48XXY/

NV60XXY/NV72XXY (Abb. B1 & B2) Stellen Sie sicher, daß das Gerät ausgeschaltet ist. Der Akku wird nicht aufgeladen, wenn der Ein-/ Ausschalter eingeschaltet ist. Bringen Sie das Gerät richtig am Ladegerät an. Richten Sie hierzu den Pfeil am Ladegerät mit dem Spalt des Geräts aus. Stecken Sie das Ladegerät in die Steckdose. Lassen Sie das Gerät mindestens 16 Stunden aufladen. NV19XXY (Abb. B3) Stellen Sie sicher, daß das Gerät ausgeschaltet ist. Der Akku wird nicht aufgeladen, wenn der Ein-/ Ausschalter eingeschaltet ist. Verbinden Sie den Stecker (6) des Ladegerätes mit der Ladegerätebuchse (7) hinten am Gerät. Stecken Sie das Ladegerät (5) in die Steckdose. Lassen Sie das Gerät mindestens 16 Stunden aufladen. Hinweis: Während des Ladevorgangs kann das Ladegerät warm werden. Dies ist normal und kein Anzeichen für einen Fehler. Das Gerät kann ständig am Stromnetz angeschlossen bleiben. Achtung! Laden Sie den Akku nicht bei einer Umgebungstemperatur unter 4 °C oder über 40 °C. Ein- und Ausschalten (Abb. D) Zum Einschalten schieben Sie den Ein-/Ausschalter (1) nach vorn. Zum Ausschalten schieben Sie den Ein-/Ausschalter nach hinten. Reinigung und Wartung Achtung! Reinigen Sie regelmäßig die Filter. Reinigung des Schmutzfang- behälters und des Filters (Abb. E & F) Die Filter sind wiederverwendbar und sollten regelmäßig gereinigt werden. Entfernen Sie den Schmutzfang- behälter (2) durch Drehen gegen den Uhrzeigersinn. Leeren Sie den Schmutzfangbehälter. Entfernen Sie die Filterbaugruppe (8) durch Drehen gegen den Uhrzeigersinn. Waschen Sie die Filter in warmem Seifenwasser. Gegebenenfalls kann der Behälter ebenfalls gewaschen werden. Tauchen Sie das Gerät nicht in Wasser ein. Stellen Sie sicher, daß Schmutz- fangbehälter und Filter trocken sind. Bringen Sie die Filterbaugruppe (8) wieder am Gerät an, indem sie im Uhrzeigersinn gedreht wird, bis sie in ihrer Lage einrastet. Bringen Sie den Schmutzfang- behälter wieder am Gerät an. Stellen Sie sicher, daß der Schmutzfangbe- hälter richtig einrastet. Achtung! Verwenden Sie das Gerät nie ohne die Filter. Eine optimale Schmutzaufnahme kann nur bei sauberen Filtern und leerem Schmutzfangbehälter erzielt werden.12 DEUTSCH Erneuern der Filter Die Filter sollten alle 6 bis 9 Monate sowie bei Verschleiß oder Beschädigung erneuert werden. Ersatzfilter erhalten Sie bei Ihrem Black & Decker Händler (Kat.-Nr. VF60). Entfernen Sie die alten Filter wie oben beschrieben. Bringen Sie die neuen Filter wie oben beschrieben an. Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf nicht über den normalen Hausmüll entsorgt werden. Sollte Ihr Black & Decker Produkt eines Tages erneuert werden müssen, oder falls Sie es nicht weiter verwenden wollen, so darf es nicht über den Hausmüll entsorgt werden. Stellen Sie dieses Produkt zur getrennten Entsorgung bereit.

Durch die getrennte Entsorgung gebrauchter Produkte und Verpackungen können die Materialien recycelt und wiederverwertet werden. Die Wiederverwertung recycelter Materialien schont die Umwelt und verringert die Nachfrage nach Rohstoffen. Die regionalen Bestimmungen schreiben unter Umständen die getrennte Entsorgung elektrischer Produkte aus dem Haushalt an Sammelstellen oder seitens des Händlers vor, bei dem Sie das neue Produkt erworben haben. Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung und Wiederverwertung. Um diesen Dienst zu nutzen, schicken Sie bitte Ihr Produkt zu einer Vertragswerkstatt. Hier wird es dann auf unsere Kosten gesammelt. Die Adresse der zuständigen Black & Decker Vertretung steht in diesem Handbuch, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com Akku (Abb. G) NiCd/NiMH Falls Sie das Gerät selbst entsorgen möchten, ist der Akku wie nachfolgend beschrieben zu entfernen und gemäß den örtlichen Vorschriften zu entsorgen. Achtung! Trennen Sie das Gerät vom Stromnetz, bevor Sie den Akku entfernen. Entladen Sie den Akku, indem das Gerät solange betrieben wird, bis der Motor stehen bleibt. Entfernen Sie das Zubehör vom Gerät. Entfernen Sie die Schrauben (9). Öffnen Sie das Gerät. Entfernen Sie den Akku und das daran angebrachte Motor- und Schaltermodul (10). Verwenden Sie einen Schraubendreher, um den Akku vom Motor- und Schaltermodul zu entfernen. Legen Sie den Akku in eine geeignete Verpackung, um sicherzustellen, daß die Akkuanschlüsse nicht kurzgeschlossen werden können. Zur Wiederverwertung oder umweltverträglichen Entsorgung ist der Akku bei Ihrem Händler oder einer kommunalen Sammelstelle abzugeben. Achtung! Ist der Akku erst einmal ausgebaut, kann er nicht wieder eingebaut werden.13 DEUTSCH Technische Daten

Spannung V 2,4 2,4 Akkutyp NiCd/NiMH NiCd/NiMH Gewicht kg 0,9 0,9

Spannung V 3,6 4,8 Akkutyp NiCd/NiMH NiCd/NiMH Gewicht kg 0,9 0,9

Spannung V 6,0V 7,2 Akkutyp NiCd/NiMH NiCd/NiMH Gewicht kg 0,9 0,9 Ladegerät Netzspannung V

Ladezeit (zirka) Std. 16 EG-Konformitätserklärung

Black & Decker erklärt, daß diese Produkte folgende Konformität erfüllen: 2006/95/EG, EN 55014, EN 60335, EN 61000 Höhe des Schalldrucks, gemessen nach EN 60704-1: < 70 dB(A) Kevin Hewit Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Vereinigtes Königreich 1-6-2007 EG-Patentanmeldungsnummern 000 540 745 & 000 540 752 EG-Designanmeldungsnummern 000 541 230 & 000 540 752 DUSTBUSTER ist ein eingetragenes Warenzeichen der Black & Decker Corporation. Garantie Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA. Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen: wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft benutzt wurde; wenn das Gerät mißbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde; wenn das Gerät durch irgendwelche Fremdeinwirkung beschädigt wurde; wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde. Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätetyp bescheinigen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com14 DEUTSCH Bitte besuchen Sie untere Webseite www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de15 FRANÇAIS Utilisation prévue Votre Dustbuster
