Produkttyp	Tragbarer Bluetooth-Lautsprecher
Marke	Philips
Modell	SBCLI900
Abmessungen (L x B x H)	Ca. 150 x 60 x 60 mm
Gewicht	Ca. 300 g
Stromversorgung	Wiederaufladbarer Lithium-Ionen-Akku (über Micro-USB-Kabel)
Akku-Laufzeit	Bis zu 8 Stunden (je nach Lautstärke)
Konnektivität	Bluetooth 4.0 oder höher
Bluetooth-Reichweite	Bis zu 10 Meter
Lautsprecher	1 Breitbandlautsprecher
Ausgangsleistung	3 W RMS
Integriertes Mikrofon	Ja, für Freisprechanrufe
Funktionen	Drahtlose Audiowiedergabe, Lautstärkeregelung, Anrufverwaltung
AUX-Eingang	Ja, 3,5 mm Klinke
LED-Anzeige	Akkustatus und Verbindung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen. Gerät nicht öffnen.
Ersatzteile und Reparierbarkeit	Akku von einem Fachmann austauschbar. Standard-Micro-USB-Kabel.
Allgemeine Informationen	Innenbereich. Betriebstemperatur: 0°C bis 40°C.

Häufig gestellte Fragen - SBCLI900 PHILIPS

Wie verbinde ich mein Telefon mit dem Bluetooth-Lautsprecher Philips SBCLI900?

Aktivieren Sie Bluetooth auf Ihrem Telefon und versetzen Sie den Lautsprecher in den Kopplungsmodus, indem Sie die Bluetooth-Taste gedrückt halten, bis die Anzeige blinkt. Wählen Sie 'Philips SBCLI900' aus der Liste der verfügbaren Geräte.

Wie lange hält der Akku des Lautsprechers?

Die Akkulaufzeit beträgt bei moderater Lautstärke etwa 8 Stunden. Die vollständige Ladezeit beträgt etwa 2 Stunden über das mitgelieferte Micro-USB-Kabel.

Ist der Lautsprecher wasserdicht oder wasserbeständig?

Nein, der Philips SBCLI900 Lautsprecher ist nicht wasserdicht. Vermeiden Sie jeglichen Kontakt mit Wasser oder Feuchtigkeit.

Kann ich den Lautsprecher mit einem AUX-Kabel verwenden?

Ja, der Lautsprecher verfügt über einen 3,5-mm-Klinkeneingang. Schließen Sie Ihr Gerät mit einem geeigneten Audiokabel für eine kabelgebundene Verbindung an.

Wie setze ich den Bluetooth-Lautsprecher bei Verbindungsproblemen zurück?

Halten Sie die Tasten Lautstärke + und Bluetooth gleichzeitig 5 Sekunden lang gedrückt, bis die Anzeige schnell blinkt. Der Lautsprecher wird zurückgesetzt und wechselt in den Kopplungsmodus.

Kann ich mit diesem Lautsprecher telefonieren?

Ja, dank des integrierten Mikrofons können Sie Freisprechanrufe tätigen. Drücken Sie die Anruftaste, um anzunehmen, oder nehmen Sie über Ihr Telefon an.

Was tun, wenn der Ton ruckelt oder die Verbindung abbricht?

Stellen Sie sicher, dass Sie sich innerhalb von 10 Metern vom Lautsprecher befinden und dass keine Hindernisse die Verbindung stören. Verringern Sie Störungen, indem Sie andere Bluetooth-Geräte entfernen. Verbinden Sie den Lautsprecher erneut oder setzen Sie ihn bei Bedarf zurück.

Wie lade ich den Lautsprecher auf?

Verwenden Sie das mitgelieferte Micro-USB-Kabel und schließen Sie es an ein USB-Netzteil (5V/1A) oder einen USB-Port eines Computers an. Die rote Anzeige zeigt den Ladevorgang an; sie erlischt, wenn der Akku vollständig geladen ist.

Kann ich zwei Lautsprecher im Stereomodus verwenden?

Nein, das Modell SBCLI900 unterstützt keine Stereo-Kopplung. Jeder Lautsprecher funktioniert unabhängig.

Wie reinige ich den Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie keine Lösungsmittel oder aggressive Chemikalien. Stellen Sie sicher, dass der Lautsprecher ausgeschaltet und vom Stromnetz getrennt ist, bevor Sie ihn reinigen.

BEDIENUNGSANLEITUNG SBCLI900 PHILIPS

Österreich 01 546575609

Portugal 0800 831 351

die Schweiz/ Suisse/ Svizzera 01 2120045

Suomi 09 22948258

Sverige 08 7505196

United Kingdom 0207 7440344

SBC LI 900/05 R&TTE Directive 1999/5/EC:

BE ✗	DK ✗	GR ✗	ES ✗	FR ✗
IRE √	IT ✗	LU ✗	NL ✗	AT ✗
PT ✗	FI ✗	SE ✗	UK √	NO ✗
DE ✗	CH ✗

User Guide

Introduction

Hinweis: In dieser Benutzeranleitung wird „Pronto“ für die Fernbedienungen ProntoPro und Pronto benutzt. LI900 ist mit RU950 und RU970 kompatibel.

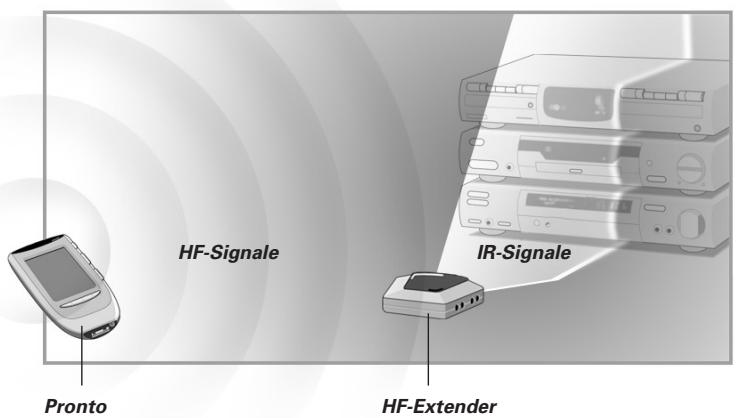

Info über LI900

Die meisten Fernbedienungssysteme müssen bedient werden, indem die Fernbedienung direkt auf ein Gerät gerichtet wird. Jedes Hindernis zwischen der Fernbedienung und dem Gerät wirkt sich störend auf das Bediensignal aus. Was geschieht aber, wenn Sie Ihre Geräte in einen geschlossenen Schrank, ein Rack oder gar in ein anderes Zimmer stellen?

The LI900 bietet die Lösung zur Umgehung von Hindernissen wie Möbeln oder Wänden. Ihre Geräte brauchen nicht mehr in die Sichtlinie gebracht zu werden, sondern können von praktisch jedem Ort aus bedient werden. LI900 ist ein HF-Extender, der in Verbindung mit der Pronto-Fernbedienung benutzt wird. Der HF-Extender empfängt von der Pronto geschickte Hochfrequenz (HF) Signale und setzt sie in Infrarot (IR) Signale um.

Diese IR-Signale werden dann an Ihr Fernseh-/DVD-Gerät, Ihren Vorverstärker und so weiter geschickt.

Benutzeranleitung

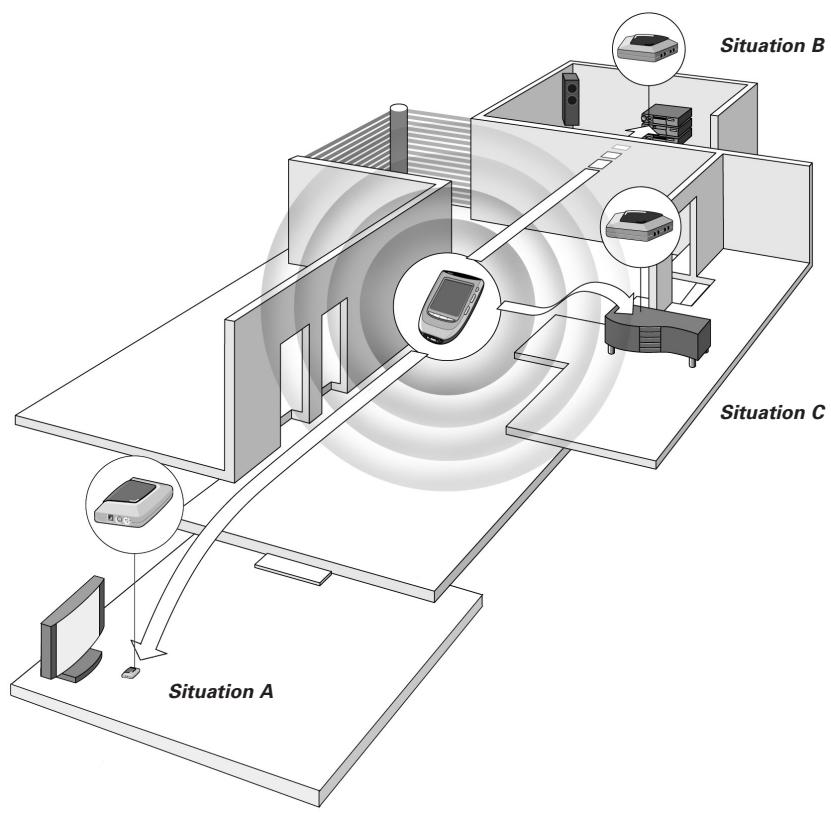

Mögliche Einrichtungen

Der HF-Extender kann in mehreren Situationen benutzt werden:

• Ihre Geräte können fernbedient werden, während der HF-Extender in die Sichtlinie gebracht wird (Situation A).
• Der HF-Extender steuert in einem benachbarten Zimmer befindliche Geräte (Situation B).
• Der HF-Extender wird in einem Schrank, Rack oder sonstigen Möbelstück zusammen mit Ihren Geräten aufgestellt (Situation C).
• Die Einrichtungen in Situation A, B und C können kombiniert werden. Wenn Sie Geräte an verschiedenen Orten steuern wollen, müssen Sie einen HF-Extender an jedem Ort aufstellen. Sie können alle HF-Extender mit derselben Pronto-Fernbedienung steuern. Was die Anwendung der notwendigen Einstellungen angeht, wird auf „Mehrere HF-Extender" auf S. 27 verwiesen.

Benutzeranleitung

Installation

Die folgenden Komponenten sollten vorhanden sein: HF-Extender, Netzadapter, 4 duale IR-Emitter, Montageplatte und 4 Schrauben.

Bevor Sie den HF-Extender installieren, sollten Sie entscheiden, welche der auf

S. 23 beschriebenen Einrichtungen Ihren Anforderungen entsprechen.

Es wird empfohlen, die gesamte Benutzeranleitung durchzulesen.

Arbeitswinkel und Reichweite des IR-Blasters

Warnhinweis

Die vom HF-Extender ausgesandten IR-Signale müssen stets die Empfangsaugen Ihrer Geräte erreichen können. Vergewissern Sie sich, dass der IR-Blaster (dunkles Kunststoffenster oben am HF-Extender) auf Ihre Geräte gerichtet ist.

Für optimale Ergebnisse wird empfohlen, den HF-Extender horizontal zu platzieren, wobei der IR-Blaster nach oben oder unten zeigt.

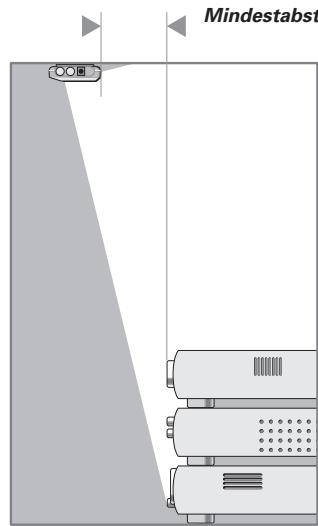

Abbildung 1: Nach unten zeigender IR-Blaster

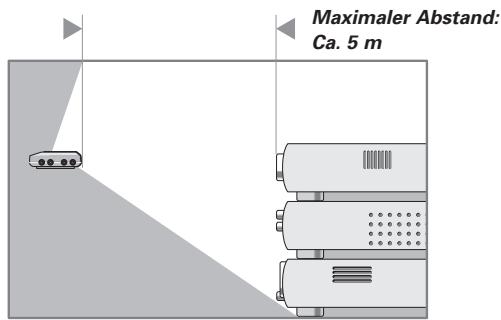

Abbildung 2: Nach oben zeigender IR-Blaster

Abbildung 1 stellt den umgekehrt in einem Rack montierten HF-Extender dar. Halten Sie stets einen Mindestabstand von 10 cm zwischen dem HF-Extender und Ihren Geräten bei.

Abbildung 2 stellt den HF-Extender mit nach oben zeigendem IR-Blaster dar. Der HF-Extender kann in einigem Abstand und höher als Ihre Geräte positioniert werden. Vergewissern Sie sich, dass sich keine Objekte zwischen dem HF-Extender und den Empfangsaugen der Geräte befinden.

Benutzeranleitung

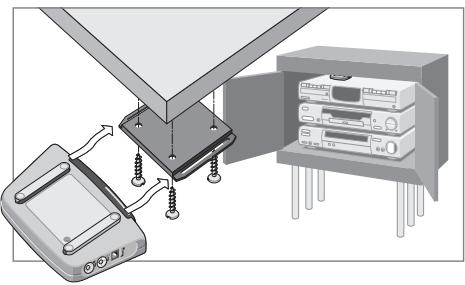

Montage

Die HF-Extender können anhand der mitgelieferten Montageplatte und der 4 Schrauben an einem Möbelstück montiert werden. Berücksichtigen Sie dabei die Reichweite und den Arbeitswinkel des IR-Blasters, wie auf S. 24 erläutert. Achten Sie ferner darauf, den HF-Extender in einer zentralen Position direkt auf Ihre Geräte gerichtet, zu platzieren.

Warnhinweis

Es wird geraten, den HF-Extender nicht in oder nahe bei einem metal Rack zu positionieren, da HF-Signale durch Metallobjekte gestört werden können.

1 Entfernen Sie die Montageplatte von der Unterseite des HF-Extenders.
2 Schrauben Sie die Platte an einen Schrank, ein Rack oder sonstiges Möbelstück. Lassen Sie genügend Platz für den Anschluss des Netzadapters und zum Wiederaufschieben des HF-Extenders.

Hinweis Je nach Oberfläche kann es möglich sein, die HF-Extender mit einem Stück zweiseitiges Klebeband am Möbelstück anzubringen. Suchen Sie nach der richtigen Position und vergewissern Sie sich, dass genügend Platz vorhanden ist.

3 Schieben Sie den HF-Extender auf die Montageplatte.

Benutzeranleitung

Benutzung der dualen IR-Emitter

Wie der IR-Blaster des HF-Extenders senden die dualen IR-Emitter IR-Signale. Sie können die dualen IR-Emitter als Alternative für den IR-Blaster benutzen.

Wann die Emitter zu benutzen sind

Die IR-Emitter können Geräte steuern, die der IR-Blaster nicht erreichen kann, z.B., wenn um die Empfangsaugen der Geräte herum begrenzt Platz ist (wie etwa in einem kleinen Rack).

Hinweis Die IR-Emitter können auch in Verbindung mit dem IR-Blaster des HF-Extenders benutzt werden. Beiden senden IR-Signale gleichzeitig aus. Dadurch können Sie mehrere Geräte sowohl mit dem IR-Blaster als auch den IR-Emittern bedienen.

So werden die Emitter benutzt

Die dualen IR-Emitter können an der umgebenden Oberfläche, die den Empfangsaugen gegenüber oder direkt auf die Empfangsaugen gerichtet sind, angebracht werden.

1 Bringen Sie die Emitter an eine Oberfläche über, unter oder vor den Empfangsaugen Ihrer Geräte an (für ästhetisches Aussehen oder wenn es schwierig ist, das Empfangsauge zu lokalisieren). – oder – Bringen Sie die Emitter direkt an den Empfangsaugen Ihrer Geräte an.

2 Stecken Sie die dualen IR-Emitter in den HF-Extender.

Hinweis Um Störungen zu vermeiden, sollten die Drähte der Emitter so weit wie möglich vom HF-Extender entfernt gehalten werden.

Anschluss des Netzadapters

Beim Anschluss des Netzadapters wird empfohlen, dass Sie den Adapter in den HF-Extender stecken, bevor Sie ihn in die Buchse stecken. Bei erfolgtem Anschluss sehen Sie eine rote LED am HF-Extender.

Hinweis Um Störungen zu vermeiden, sollten das Adapterkabel so weit wie möglich vom HF-Extender entfernt gehalten werden.

Einstellungen

Da der HF-Extender mit der Pronto-Fernbedienung ‚, kommuniziert‘, müssen Sie dieselbe Extender-ID (Kennung) an beiden Geräten einstellen. Die Einstellungen hängen davon ab, ob Sie einen einzelnen HF-Extender oder mehrere HF-Extender haben.

Einzelner HF-Extender

Wenn Sie nur einen HF-Extender benutzen, können Sie die Standardeinstellung für die Extender-ID (ID=0) übernehmen. Vergewissern Sie sich, dass Ihre Pronto-Fernbedienung auf dieselbe Standardeinstellung eingestellt ist (nähere Angaben siehe Pronto-Benutzeranleitung).

Mehrere HF-Extender

Wenn Sie mehrere Ihrer Geräte unabhängig bedienen wollen, z.B. an verschiedenen Orten gruppiert, dann brauchen Sie mehrere HF-Extender. Bei Benutzung mehrerer HF-Extender ist es von Bedeutung, jedem HF-Extender eine unverwechselbare Extender-ID zuzuordnen. 16 Extender-IDs (von 0 bis 9 und von A bis F) können zugeordnet werden.

1 Wählen Sie eine Extender-ID für den HF-Extender, indem Sie den ID-Zeiger mit einem kleinen Schraubenzieher drehen.
2 Auf der Pronto-Fernbedienung wählen Sie dieselbe Extender-ID für jedes vom HF-Extender gesteuerte Gerät. Bzgl. weiterführender Informationen wird auf die Pronto-Benutzeranleitung verwiesen.

3 Versuchen Sie, Ihre Geräte mit der Pronto-Fernbedienung zu bedienen. Die rote LED blinkt, wenn der HF-Extender einen korrekten Befehl empfängt.

4 Wiederholen Sie diesen Vorgang bei jedem HF-Extender.

Benutzeranleitung

HF-Störung

Wenn Ihre Geräte nicht auf Befehle ansprechen oder wenn die rote LED am IR-Blaster blinkt, ohne Befehle zu senden, ist es möglich, dass HF-Störung vorliegt. Dies kann der Fall sein, wenn andere HF-Geräte in der Nähe bedient werden, beispielsweise bei Ihren Nachbarn.

Wenn Sie HF-Störung feststellen, müssen Sie einen anderen Kanal auf Ihrem HF-Extender wählen. 4 Kanäle (CH von 0 bis 3) können zugeordnet werden.

1 Wählen Sie einen Kanal für den HF-Extender, indem Sie den Kanal-(CH) Zeiger mit einem kleinen Schraubenzieher drehen.
2 Auf der Pronto-Fernbedienung wählen Sie denselben Kanal für die vom HF-Extender gesteuerten Geräte.
Bzgl. näherer Informationen wird auf die Pronto-Anleitung verwiesen.
3 Versuchen Sie, Ihre Geräte mit der Fernbedienung zu bedienen.

Fehlersuche

Geräte sprechen nicht richtig an

• Überprüfen Sie, ob der Netzadapter angeschlossen ist und die rote LED leuchtet.
• Überprüfen Sie, ob die ID- und Kanal-Nummern am HF-Extender mit den ID- und Kanal-Nummern auf der Pronto-Fernbedienung übereinstimmen (siehe S. 27). Nähere Angaben zu den Einstellungen der Fernbedienung entnehmen Sie der Pronto-Benutzeranleitung.
• Überprüfen Sie die Positionierung des HF-Extenders:
• Überprüfen Sie den Abstand zwischen dem HF-Extender und der Pronto-Fernbedienung (siehe S. 24).
• Überprüfen Sie die Reichweite und den Arbeitswinkel des IR-Blasters (siehe S. 24).
• Überprüfen Sie, ob der HF-Extender auf Ihre Geräte bezogen zentral positioniert ist (siehe S. 25).
• Vergewissern Sie sich, dass der Abstand zwischen dem HF-Extender und Ihrem Gerät mindestens 10 cm beträgt.
• Vergewissern Sie sich, dass der Abstand zwischen dem HF-Extender und Ihrem Gerät höchstens 5 m beträgt.
• Vergewissern Sie sich, dass die IR-Signale zwischen dem HF-Extender und den Empfangsaugen Ihrer Geräte nicht von Objekten behindert werden.
• Überprüfen Sie, ob Metallobjekte, z.B. ein Metall-Rack, Drähte oder Kabel, die den HF-Extender umgeben, nicht die HF-Signale stören.
• Wenn Sie die dualen IR-Emitter benutzen, vergewissern Sie sich, dass sie richtig angeschlossen sind und dass sie innerhalb der Reichweite der Empfangsaugen positioniert sind (siehe S. 26).
• Es ist möglich, dass einige Befehle nicht als HF-Signale gesendet werden können. In diesem Fall müssen Sie die Pronto-Fernbedienung rekonfigurieren, um Ihre Geräte wieder mit IR-Signalen zu bedienen.

Die rote LED am HF-Extender blinkt, ohne die Pronto-Fernbedienung zu benutzen

- Dies deutet auf HF-Störung hin. Ein anderes Gerät in der Nähe sendet HF-Signale. Wechseln Sie den Kanal (CH) am HF-Extender (siehe S. 28).

Keine rote LED an meinem HF-Extender

- Überprüfen Sie, ob der Netzadapter richtig angeschlossen ist.

Die dualen IR-Emitter haften nicht mehr

- Ersetzen Sie die Klebestelle durch ein frisches Stück zweiseitiges Klebeband.

Ich kann nicht die exakte Lage des Empfangsauges des Gerätes finden

- Überprüfen Sie das Handbuch des Gerätes.

Falls nach wie vor Zweifel bestehen, wenden Sie sich an Ihren Händler oder den Hersteller.

Technische Angaben

Jederzeitige Änderung der technischen Angaben und Konstruktion dieses Produkts vorbehalten.

Hardware	Rote LED (leuchtet ununterbrochen, wenn eingeschaltet, blinkt beim HF-Empfang)16 IDs und 4 CHs (Kanäle)4 Ausgänge für IR-EmitterMöglichkeit, mehrere HF-Extender in einem Heim zu haben, ohne dass es zu Störungen kommtPositionierung: freistehend, horizontal oder umgekehrt hängend montiert
Abmessungen	113 x 81 x 30 mm
Betriebs temperatur	0°C bis 50°C
Infrarot (IR)	Bedienabstand: bis zu 5 MeterIR-Frequenzbereich: DC/Flash-Codes, 36 kHz - 550 kHz
Hochfrequenz (HF)	Bedienabstand: bis zu 30 Meter, je nach UmgebungsbedingungenFrequenz: 433,92 MHz
Duale IR-Emitter	Anzahl IR-Emitter: bis zu 8 (4 x 2), in Reihe verdrahtete Emitter3,5 mm Mono-MinisteckerKabellänge: 2,5 MeterMax. Reichweite: 75 cm
Zubehör	230 VAC-Netzadapter
