BEDIENUNGSANLEITUNG ER 326BB90E SIEMENS

Sicherheitshinweise. 18

Ihr neues Gerät 20

Brenner 21

Anzünden per Hand 21

Automatische Zündung. 21

Sicherheitsystem 22

Ausschalten eines Brenners. 22

Leistungsstufen. 22

Warnhinweise. 23

Geeignete Kochgefae 23

Wok 24

Zubehör 24

Zusatzrost Wok. 24

Empfehlungen zumKochen 24

Hinweise bei der Benutzung. 25

Reinigung und Pflege 26

Reinigung 26

Ungeeignete Pflegemittel 26

Pflege 27

Störungen 27

Technischer Kundendienst 28

Garantiebedingungen 28

Verpackung und Altgeräte 28

Umweltschonende Entsorgung 28

LieberKunde,

wir beglückwūnschen Sie zu ihrer Wahl und bedanken uns für Ihr Vertrauen. Dieses praktische, moderne und Funktionelle Gerät wird aus Materialien better Qualität hergestellt, die während des gesamten Produktionsprozesses strikten Qualitätskontrollen unterliegen und genauestens geprüft werden, um ihre Anforderungen an einen perfekten Kochvorgang zu erfüllen.

Belassen Sie das Gerät bis zum Einbau in der Schutzhülle.

Wir bitten Sie, diese Anweisungen vor dem Einbau oder der Benutzung des Gerätes durchzULEsen. Die darin enthaltenen Informationen sind für den korrekten Betrieb und - wichtiger noch - für ihre eigene Sicherheit sehr wichtig.

Die Verpackung Ihres Geräts besteht aus Materialien, die notwendig sind, um einen wirksamen Schutz beim Transport zu garantieren.

These Materialien sind vollständig wiederverwendbar und verringn damit die Umweltbelastung. Wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie folgende Ratschlage beachten:

• Entsorgen Sie die Verpackung in einer Tonne für recyclungfähige Materialien.

• Machen Sie ein Altgerät vor der Entsorgung unbrauchbar. Informieren Sie sich bei ihrer örtlichen Verwaltung über die Adresse des nachsten Wertstoffhofs und liefern Sie Ihr Gerät Dort ab.

• Schütten Sie verwendetes Bratfett oder Öl nicht durch das Spülbecken. Sammeln Sie das Öl in einem verschreibenbaren Gefäß und geben Sie es bei einer Sammelstelle ab oder werfen Sie es, wenn dies nicht möglich ist, in die Mülltonne (so gelangt es auf eine kontrollierte Mülldeponie - vermutlich nicht die Beste Lösung, noch wird so kein Wasser verschmutzt).

WICHTIG:

Falls das Gerät wider Erwarten Schäden aufweisen oder ihre Qualitätsanforderungen nicht erfüllen sollen, setzen Sie uns davon sochnell wie möglich in Kenntnis. Zur gültigen Ein Lösung der Garantie darf das Gerät nicht unbefugt manipuliert bzw. benutzt worden sein.

Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung aufmerksam durch. Nur so können Sie Ihr Gerät effektiv und sicher benutzen. Bewahren Sie die Gebrauchs- und Installationsanweisungen gut auf und geben Sie sie ggf. an den Nachbesitzer des Geräts weiter.

Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen theses Handbuchs nicht eingehalten werden.

Die in dieser Anleitung enthaltenen Abbildungen sind orientativ.

Belassen Sie das Gerät bis zum Einbau in der Schutzhülle.

Falls Sie einen Schaden am Gerät feststellen, schließen Sie es nicht an. Rufen Sie unseren Kundendienst.

Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1 für Gasgeräte: Einbaugeräte.

Dieses Gerätarf nur an einem ausreichend belufteten Ort genutzt werden.

Alle Installations-, Anschluss-, Regelungs- und Umstellungsarbeiten auf eine andere Gasart müssen von einem autorisierten Fachmann und unter Beachtung der jeweils anwendbaren Regelungen und gesetzlichen Vorgaben sowie der Vorschriften der örtlichen Strom-und Gasversorger vorgenommen werden. Besondere Aufmerksamkeit ist den für die Belüftung geltenden Bestimmungen und Richtlinien zuzuwendenden.

Für Umstellungsarbeiten auf eine andere Gasart empfehlen wir, den Kundendienst zu rufen.

Vor dem Einbau Ihres neuen Kochfelds stellen Sie sicher, dass bei der Installation der Einbauanleitung gefolgt wird. Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Informationen zur Umstellung auf eine andere Gasart finden Sie in der Einbauanleitung.

Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerätarf nicht auf Jachten oder in Volkswagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird.

Benutzen Sie das Gerät nur zum Kochen, niemals als Heizgerät.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Während des Betriebs, sollte das Gerät nicht unbeaufsichtigt gelassen werden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie beaufsichtigigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Bei Ansammlung von unverbrannten Gas in geschlossenen Räumen besteht Verpuffungsgefahr. Lesen Sie die Warnhinweise bezüglich der Funktionseise der Gasbrenner aufmerksam durch.

Die Kochstellen und deren Umgebung werden sehr heiß. Die bereits Flächen nie berühren. Kinder unter 8 Jahren fernhalten.

Die Kochstellen werden sehr heiß. Nie brennbare Gegenstände auf das Kochfeld legen. Keine Gegenstände auf dem Kochfeld lagern.

Lagern Sie keine atzenden chemischen Reinigungsmittel oder Produkte, Dampfreiniger, brennbare Materialien oder andere Produkte, die keine Lebensmittel sind, unter thisem Haushaltsgerät bzw. benutzen Sie diese nicht in unmittelbarer Höhe.

Überhitztes Fett oder Öl ist leicht entzündlich. Entfernen Sie sich nicht vom Gerät, wenn Fett oder Öl erhitzt wird. Falls sich Fett oder Öl entscheidet,löschen Sie das Feuer nicht mit Wasser. Verbrennungsgefahr! Decken Sie das Kochgebung zum Ersticken der Flammme mit einem Deckel ab und schalten Sie die Kochstelle aus.

Kochgefäße, die beschädigt sind, die nicht die richtige Grübe aufweisen, deren Rand über das Kochfeld hinausragt oder die schlecht aufgestellt sind, konnen schwere Schäden verursachen. Beachten Sie die Tipps und Warnhinweise zu den Kochgefäßen.

Die Benutzung eines Gaskochgeräts erzeugt in dem Raum, in dem es betrieben wird, Wärme, Feuchtigkeit und Verbrennungsk Produkte. Stellen Sie sicher, dass die Küche gut durchluftet ist, vor allem wenn das Kochfeld in Betrieb ist: halten Sie die natürlichen Belüftungsöffnungen frei oder installieren Sie eine mechanische Belüftung (Abzugshaube). Ein langer und dauerhafter Betrieb des Geräts kann eine zusätzliche oder effizientere Belüftung erfordern: öffnen Sie ein Fenster oder erhöhen Sie die Leistung der Abzugshaube.

Das Gerät nicht der Zugluft aussetzen. Die Brenner können sonst ausgehen.

Verwenden Sie zur Reinigung des Kochfelds keine Dampfreiniger. Stromschlaggefahr!

Beim Auftreten einer Störung stellen Sie die Gas- und Stromzufahr des Geräts ab. Für Reparaturarbeiten rufen Sieitte unseren Kundendienst.

Hantieren Sie nie im Inneren des Geräts. Gegebenenfalls rufen Sieitte unseren Kundendienst.

Falls sich ein Bedienknebel nicht drehen latent, versuchen Sie es nicht gewaltsam. Wenden Sie sich zum Reparieren oder Ersetzen des Bedienknebels sofort an den Kundendienst.

Risse und Sprünge im Glas bergen das Risiko eines Stromschlags. Schalten Sie die Sicherung im Sicherungskasten aus. Benachrichtigen Sie den Kundendienst.

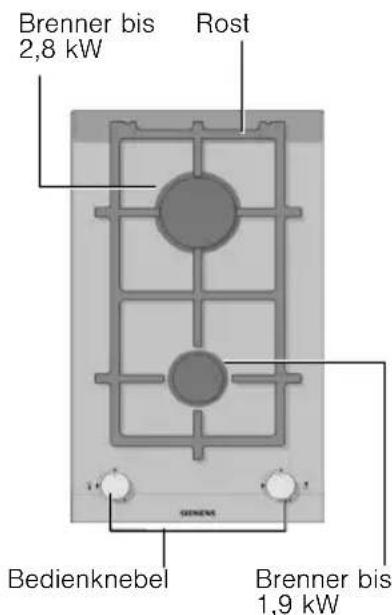

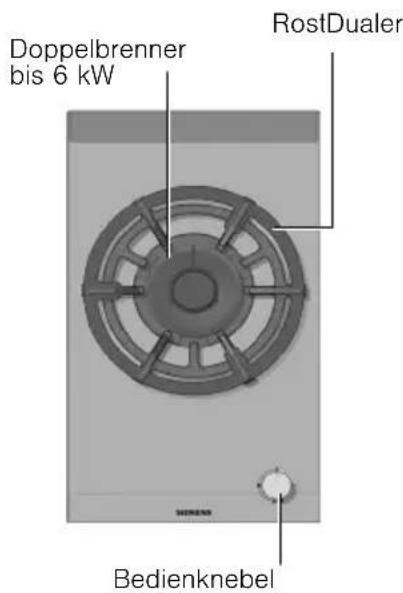

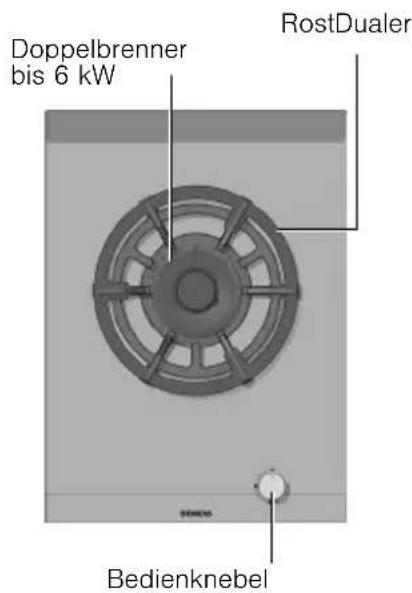

Ihr neues Gerät

Dieses Gerät ist kombinierbar mit Geräten derselben Machart und/oder mit herkömmlichen Kochfeldern derselben Marke, indem ein Befestigungselement verwendet wird. Weitere Information finden Sie im Katalog.

Gasbrenner Betrieb

An jedem Bedienknebel ist der Brenner gekennzeichnet, der dadurch kontrolliert wird. Abb. 1.

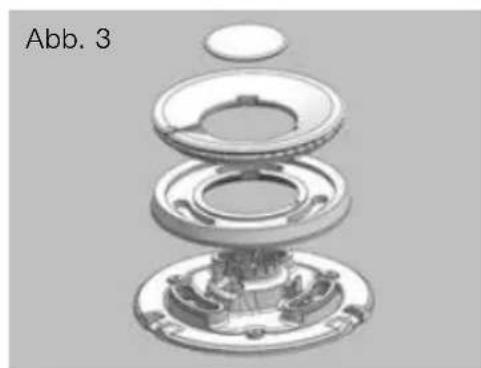

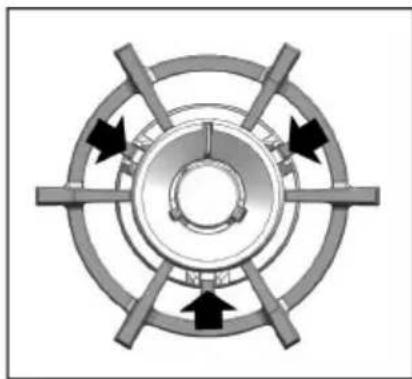

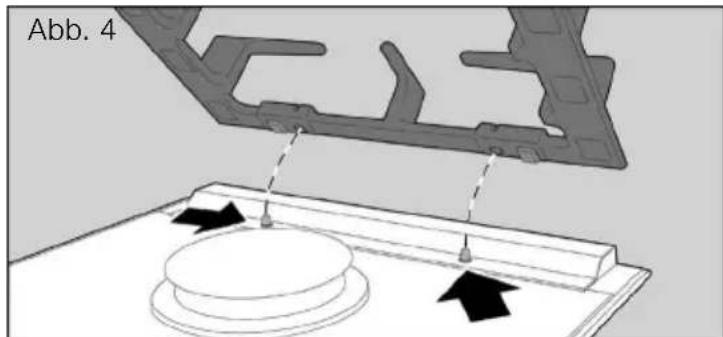

Für einen korrekten Betrieb des Geräts mussensowohl die Roste als auch alle Teile der Brennerrichtig aufliegen. Abb. 2-3-4-5.

Abb. 5

Anzünden per Hand

Automatische Zündung

1. Drücken Sie den Bedienknebel des gewählten Brenners hinein und drehen Sieihn nach links bis auf die gewünschte Position.
2. Nähern Sie dem Brenner einen Anzünder oder eine Flamme (Feuerzeug, Streichholz, usw.).

Wenn Ihr Kochfeld über eine automatische Zündung verfügt (Zündkerzen):

1. Drücken Sie den Bedienknebel des gewählten Brenners hinein und drehen Sieihn nach links bis auf die maximale Position.

Während Sie den Bedienknebel gedrückt halten, werden Funken an allen Brennern geschlagen. Die Flamme wird entzündet (der Bedienknebel kann nun losgelassen werden).

1. Drehen Sie den Bedienknebel auf die gewünschte Position.

Falls die Flamme nicht gezündet wurde, drehen Sie den Bedienknebel zurück auf Aus und wiederholen Sie die Schritte. Halten Sie these Mal den Bedienknebel länger gedruckt (bis zu 10 Sekunden).

Hinweis! Wenn nach 15 Sekunden die Flamme nicht gezündet wurde, machen Sie den Brenner aus und öffnen Sie Tur oder Fenster. Warten Sie weniger stens eine Minute, bevor Sie es erneut versuchen.

Sicherheitssystem

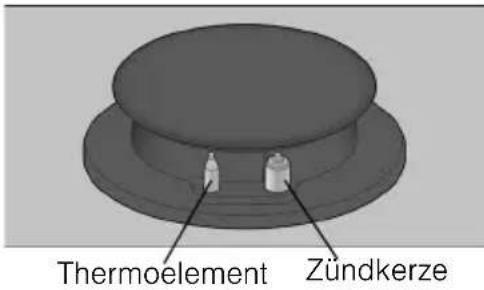

Je nach Modell verfügbar Ihr Kochfeld über ein Sicherheitssystem (Thermoelement), das den Austritt von Gas verhindert, wenn die Brenner versehentlich ausgehen. Um sicherzugehen, dass diese Vorrichtung aktiv ist, entzünden Sie einen Brenner und halten Sie den Bedienknebel weiterhin während 4 Sekunden nach dem Anzünden der Flamme fest gestruckt.

Ausschalten eines Brenners

Drehen Sie den betreffenden Bedienknebel nach rechts, bis die Position 0 erreicht ist.

Leistungsstufen

Position

Bedienknebel aus

groBe Flamme

große Öffnung bzw. Leistung und elektrische Zündung

kleine Flamme

kleinste Öffnung
bzw. Leistung

Zwischen maximaler und minimaler Position können Sie durch die stufenlose Regelung einzel aus die Leistung einstehen, die Sie benötigen.

Die inneren und äußeren Flammen der dualen Doppelbrenner können unabhängig voneinander reguliert werden.

Die möglichen Leistungsstufen sind:

Ausbere und innere Flamme auf maximaler Leistung.

AuBere Flamme auf minimaler, innere Flamme auf maximaler Leistung

Innere Flamme auf maximaler Leistung.

Innere Flamme auf minimaler Leistung.

Warnhinweise

Ein leises Summen während des Betriebs der Brenner ist normal.

Während des ersten Gebrauchs ist es normal, dass Gerüche frei werden. Das stellt kein Risiko bzw. keinen Defekt dar; die Gerüche verschwinden mit der Zeit.

Eine Sekunden nach Abschalten des Brenners ist ein dumpfes Gerausch zu horen. Dies ist normal und bedeutet, dass das Sicherheitssystem deaktiviert wurde.

Achten Sie auf hochste Sauberkeit. Bei verschmutzten Zündkerzen ist die Zündung fehlerhaft. Reinigen Sie die Zündkerzen regelmäßig mit einer klinen, nicht-metallischen Bürste. Achten Sie daraufuf, dass auf die Zündkerzen keine gewaltsamen Schläge ausgeübt werden.

Eine orangefarbene Flamme ist normal. Sie entsteht durch in der Luft befindlichen Staub, übergelaufene Flüssigkeiten, usw.

Wenn die Flammen des Brenners versehentlich ausgehen, drehen Sie den Bedienknebel des Brenners auf Aus und zünden Sie den Brenner für mindestens eine Minute nicht erneut an.

Geeignete KochgefäBe

Brenner Mindestdurchmesser des Topfes		Höchstdurchmesser des Topfes
Doppelbrenner	22 cm
Schnellbrenner	22 cm 26 cm
Normalbrenner	14 cm 20 cm

Wok Der Wok ist ein aus China stammendes Kochgefäß und

eine Art leichter, runder, tiefer Pfanne mit Henkeln und abgeflachtem oder rundem Boden.

Im Wok konnen Speisen auf verschiedene Weise zubereitet werden: als Gulasch, gebraten, durch langsames Garen, gegrillt und gedünstet. Man kann sagen, dass der Wok zugleich Pfanne und Kochtopf ist und dank seiner Form und große die Zubereitung großer Mengen erlaubt.

Im Wok verteilt sich die Hitze gleichmäßiger und sanfter. Die intensive Hitze im Wok erlaubt das raschere Garen von Speisen, wobei weniger Öl besteht wird. Dadurch ist das Kochen mit dem Wok eine der schnellsten und gesunddesten Kochmethoden.

Bei der Benutzung eines Woks beachten Sie die Anweisungen des Herstellers.

Zubehör

Je nach Modell sind im Kochfeld folgende Zubehörteile inbegriffen. Diese sind auch über den Kundendienst erhältlich.

Zusatzrost Wok zur ausschließlich Benutzung auf dem Doppelbrenner

und mit KochgefäBen, die einen größeren Durchmesser als 26 cm haben (Bratpfannen, Tontöpfe, etc.), und GefäBen mit runden Böden.

Der Hersteller übernimmt für die fehlende oder fehlerhafte Verwendung dieser Zusammenchte keine Verantwortung.

Empfehlungen zum Kochen

Brenner Sehr stark	Stark Mittel Niedrig
Doppelbrenner Kochen	Garen, Braten, Bräunen, Paellas, asiatische Küche (Wok).	Aufwärmen und warmhalten:vorbereitete Gerichte, Fertiggerichte.
Schnellbrenner Schnitzel	Steak,Omelett, Bratgut.	Reis, Béchamel, Ragout Dampfgaren:Fisch, Gemüse.
Normalbrenner Dampf	kartoffeln,frisches Gemüse,Eintöpfe, Nudeln.	Aufwärmen und warmhalten: gekochter Speisen und Zubereitung leckerer Schmorgerichte.

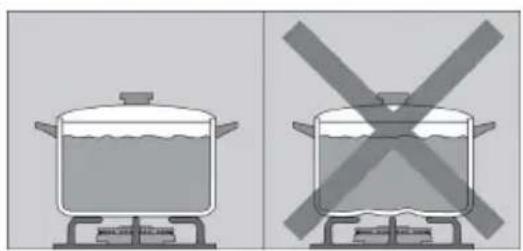

Hinweise bei der Benutzung

Die folgenden Hinweise halten Ihnen, Energie zu sparen und Schaden an Kochgefäben zu vermeiden:

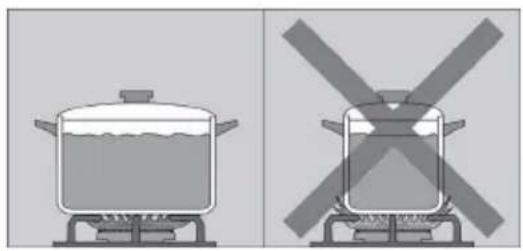

Verwenden Sie Kochgefäße geeigneter Höhe für den jeweiligen Brenner.

Benutzen Sie keine klinen Gefäße auf den großen Gasbrennern. Die Flamme darf nicht die Seitenflächen der Gefäße berühren.

Benutzen Sie keine verformten Kochgefasse, die auf dem Kochfeld nicht stabil stehen. Die Gefäße konnten umkippen.

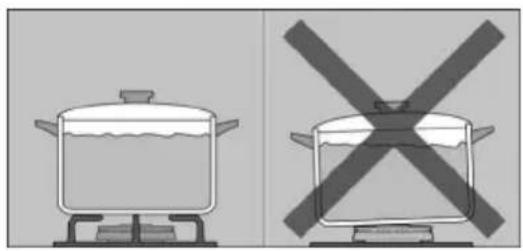

Benutzen Sie nur Kochgefasste mit flachem und dickem Boden.

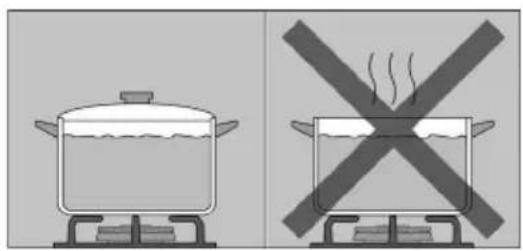

Kochen Sie nicht ohne Deckel oder wenn der Deckel verschoben ist, dann dann wurde ein Teil der Energie verschwendet.

Das Kochgerät genau in die Mitte über den Brenner stellen. Andernfalls kann das Gefäß umkippen.

Stellen Sie große Töppe nicht auf die Brenner in der Nähe der Armaturen. Diese konnten überhitz und dadurch beschädigt werden.

Stellen Sie die Töpfe auf die Roste, niemals direkt auf die Brenner.

Gehen Sie mit den Gefäßen, die auf dem Kochfeld stehen, sorgfältig um.

Schlagen Sie nicht auf das Kochfeld und stellen Sie keine schweren Gewichtete darauf.

Versichert Sie sich, dass die Roste und Deckel der Gasbrenner, vor der Benutzung gut platziert sind.

Reinigung und Pflege

Reinigung

Ist das Gerä einmal abgekühlt, reinigen Sie es mit einem Schwamm, Wasser und Seite.

Die Oberfläche der Brennereinzelteile nach jeder Benutzung und in kaltem Zustand reinigen. Auch die kleinsten Rückstände (überkochende Speisen, Fettspritzer, etc.) brennen sich in die Oberfläche ein und sind später schwer zu entfernen. Für eine richtige Flamm meissen die LÖcher und Ritzen der Brenner sauber sein.

Das Bewegen einiger Kochgefäbe kann Metallspuren auf den Rosten hinterlassen.

Säubern Sie Brenner und Roste mit Seifenwasser und einer nicht metallischen Bürste.

Alternative können die Roste im Geschirrspuler gereinigt werden. Das vom Hersteller des Geschirrspulers empfohlene Reinigungsmittel verwenden. Bei starker Verschmutzung empfeht sich eine vorherige Reinigung der Roste.

Die Brennerdeckel nicht im Geschirrspüller reinigen.

Wenn die Roste Gummiauflagen haben, gehen Sie bei der Reinigung vorsichtig vor. Die Auflagen konnten sich offen und der Rost das Kochfeld zerkratzen.

Trocknen Sie immer alle Brenner und Roste.
Wassertropfen oder feuchte Zonen am Beginn des
Kochvorgangs konnen das Email beschädigen.

Nachdem die Gasbrenner gereinigt und getrocknet sind, versichern Sie sich, dass die Deckel gut auf den Düsen platziert sind.

Ungeeignete Pflegemittel

Die Kochgeräte nicht über die Glasflächeziehen, es konnen Kratzer entstehen. Ebenso sollte vermieden werden, dass harte oder spitze Gegenstände auf die Glasfläche fallen. Die Ränder des Kochfelds keinen Stößen aussetzen.

Keine Dampfreiniger verwenden. Das Kochfeld kann dadurch beschädigt werden.

Keine Scheuermittel, Metallschwämme, scharfe Gegenstände, Messer oder ähnliches verwenden, um angetrocknete Essensreste vom Kochfeld zu entfernen.

Wenn das Kochfeld über eine Glas- oder Aluminiumblende verfügbar, keine Messer, Schaber oder ähnliches zur Reinigung der Verbindungsstelle zum Metall verwenden.

Keine Messer, Schaber oder ähnliches zur Reinigung der Verbindungsstelle des Glases mit den Kappen der Brenner, den Metallprofilen, auf den Glasflächen oder auf dem Aluminium, falls vorhanden, verwenden.

Pflege

Entfernen Sie übergelaufene Flüssigkeiten(sofort;Siesparen Muhe und Zeit.

Sandkorner, die z. B. bei der Reinigung von Gemüse anfallen, zerkratzen die Glasfläche.

Karamellisierter Zucker oder übergelaufene Lebensmittel mit hohem Zucker gehalt müssen sofort mittels eines Glasschabers von der Kochstelle entfernt werden.

Störungen

In einigen Fällen können aufgetretene Störungen leicht behoben werden. Bevor Sie den Kundendienst rufen, beachten Sie folgende Hinweise:

Störung Mögliche Ursache Lösung

Störung der allgemeinen Elektrik.	Sicherung defekt Im Hauptsicherungskosten prüfen, ob die Sicherung defekt ist und ggf. ersetzen.
	Die automatische Sicherung oder ein Fehlerstromschutzschalter wurde ausgelöst.	Im Verteiler prüfen, ob die automatische Sicherung oder ein Fehlerstromschutzschalter durchgebrannt ist.
Die automatische Zündung Funktioniert nicht.	Zwischen den Zündkerzen und den Brennern können sich Reste von Lebensmitteln oder Reinigern befinden.	Der Zwischenraum zwischen Zündkerze und Brenner muss sauber sein.
	Die Brenner sind nass. Die Brennerdeckel sorgfällig trocknen.
	Die Brennerdeckel sind nicht richtig aufgelegt.	Überprüfen, ob die Deckel richtig aufliegen.
	Das Gerät ist nicht oder falsch geerdet oder die Erdung ist beschädigt.	Setzen Sie sich mit dem Elektroinstallateur in Verbindung.
Ungleichmäßige Brennerflamme	Die Brennerteile sind nicht richtig aufgelegt.	Die Brennerteile richtig auf den entsprechenden Brenner auflegen.
	Die Ritzen des Brenners sind verschmutzt.	Ritzen des Brenners säubern.
Der Gasfluss scheint nicht normal zu sein oder es tritt kein Gas aus.	Zwischengeschaltete Ventile sind geschlossen.	Die möglichenzwischengeschalteten Ventile öffnen.
	Bei Verwendung einer Gasflasche überprüfen, dass diese nicht leer ist.	Gasflasche austauschen.
Störung Mögliche Ursache Lösung
In der Kühre riecht es nach Gas.	Ein Gashahn ist offen. Gashähne schließen.
	Schlechter Anschluss der Gasflasche. Anschluss der Gasflasche auf Dichtheit prüfen.
	Mögliches Gasleck. Den Gashahn schließen, den Bereich lfuften und(sofort einen für die Überprüfung undZertifizierung der Installation autorisiertenFachmann benachrichtigen. Das Gerät nichtbenutzen, bis sichergestellt ist, dass es keinGasleck an der Installation oder dem Gerät gibt.
Der Brenner schaltet sichsofort nach Loslassen desBedienknebels aus.	Sie haben den Bedienknebel nicht genügend lange gedrückt.	Sobald der Brenner gezündet hat, denBedienknebel noch eineige Sekunden gedrückthalten.
	Die Ritzen des Brenners sindverschmutzt.	Ritzen des Brenners säubern.

Technischer Kundendienst

Wenn Sie unseren Technischen Kundendienst anrufen, halten Sieitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) des Gerates bereit. These Information entnehmen Sie dem Typenschild, das unter dem Kochfeld angebracht ist, und dem Etikett in der Bedienungsanweisung.

Garantiebedingungen

Die Garantiebedingungen werden von unserer Vertretung im Land des Gerätekaufs festgelegt. Detaillierte Informationen erhalten Sie in den Verkaufsstellen. Um die Garantie in Anspruch erhöhen zu konnen, müssen Sie den Kaufbeleg für das Gerät vorweisen. Wir behalten uns das Recht auf Änderungen vor.

Verpackung und Altgeräte

Wenn sich auf dem Typenschild des Gerätes das Symbol befindet, beachten Sie folgende Hinweise.

Umweltschonende Entsorgung Packen Sie das Gerät aus und entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät entspricht der Europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte gekennzeichnet mit WEEE (waste electrical and electronic equipment).
