BEDIENUNGSANLEITUNG KAK 202 XR Pro KAWASAKI

Originalbetriebsanleitung

Akku-Bohrschrauber

Art.-Nr.: 616676900000

Kawasaki

GENUINEPRODUCTS

Power Tools

Hergestellt unter Lizenz durch:

MATRIX GmbH · Postauer Straße 26 · D-84109 Worth/Isar · www.matrix-direct.net Kawasaki ist ein eingetragenes Warenzeichen von Kawasaki Heavy Industries Ltd.

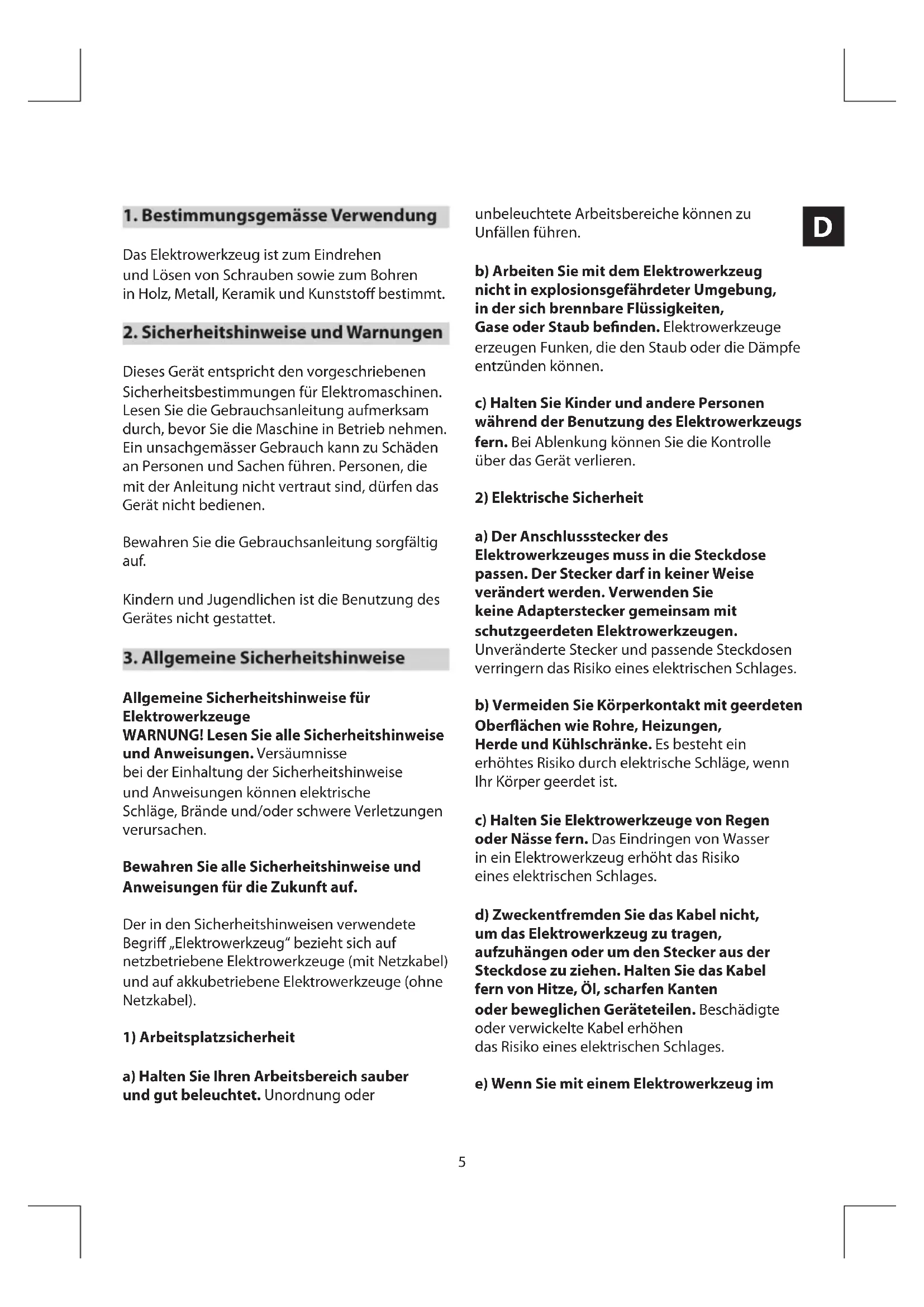

1. Bestimmungsgemässe Verwendung

Das Elektrowerkzeug ist zum Eindreten und Losen von Schrauben sowie zum Bohren in Holz, Metall, Keramik und Kunststoff bestimmt.

2. Sicherheitshinweise und Warnungen

Dieses Gerät entspricht den vorgeschriebenen Sicherheitsbestimmungen für Elektromaschinen. Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie die Maschine in Betriebnehmen. Ein unsachgemäßer Gebrauch kann zu Schäden an Personen und Sachen führen. Personen, die mit der Anleitung nicht vertraut sind,)dürfen das Gerät nicht bedieren.

Bewahren Sie die Gebrauchsanleitung sorgfältig auf.

Kindern und Jugendlichen ist die Benutzung des Gerätes nicht gestattet.

3. Allgemeine Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrische Schläge, Brände und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder

unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.

b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko durch elektrische Schläge, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

(e) Wenn Sie mit einem Elektrowerkzeug im

Freienarbeiten,verwendenSienur Verlangerungskabel, die auch fur den

Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von beweglichen Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewisern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lasset,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät ablegen. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des

Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Verwendung und Behandlung des Akkuwerkzeuges
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen

Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen klinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusammen arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

4. Spezielle Sicherheitshinweise

• Halten Sie das Gerät an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug oder die Schraube verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Die Beschädigung

einer Gasleitung kann zur Explosion führen. Das Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

• Schalten Sie das Elektrowerkzeug(sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Ruckschlag verursachen.
  Das Einsatzwerkzeug blockiert, wenn: das Elektrowerkzeug überlastet wird oder es im zu bearbeitenden Werkstück verkantet.
• Halten Sie das Elektrowerkzeug gut fest. Beim Festziehen und Lösen von Schrauben können kurzfristig hohe Reaktionsmomente auftreten.
• Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist Sicherer gehalten als mit Ihrer Hand.
• Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
• Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
• Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
  Schützen Sie den Akku vor Hitze, z. B.
  auch vor dauernder Sonneneinstrahlung, und Feuer. Es besteht Explosionsgefahr.
• Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führren Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
• Bei defektem Akku kann Flüssigkeit austreten

und angrenzende Gegenstände benetzen. Überprüfen Sie betroffene Teile. Reinigen Sie diese oder tauschen Sie sie gegebenenfalls aus.

5. Zeichenerklarung

Achten Sie auf alle Zeichen und Symbole, die in dieser Anleitung und auf Ihrwerkzeug angegeben sind. Merken Sie sich diese Zeichen und Symbole. Wenn Sie die Zeichen und Symbole richtig interpretieren, können Sie richerer und better mit dem Gerät arbeiten.

Achtung!

Vor Inbetriebnahme Gebrauchsanleitung lesen!

Schutzbrille trag!

Gehorschutz tragen!

Gute und withstandfähige Handschuhelagen!

Verwenden Sie beim Bearbeiten von Staub erzeugenden Materialien stets einen Atemschutz.

Akku Li-ion

Vermeiden Sie die dauernde Sonnen einstrahlung.

Nicht ins Feuer werfen!

Nicht ins Wasser werfen!

Geben Sie Akkus an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführrt werden.

Verbrauchte Batterien gehoren nicht in den Hausmull. Es besteht die gesetzliche Verpflichtung, verbrauchte Batterien zur fachgerechten Entsorgung zusückzugeben.

Altgeräte sind Wertstoffe, sie gehörendaher nicht in den Hausmüll!Wir möchten Sie daher bitten, uns mitHhrem aktiven Beitrag bei derRessourcenschonung und beimUmweltschutz zu Unterstützung unddeses Gerät bei den -falls vorhandeneingerichteten Rücknahmestellenabzugeben.

6. Gerätebeschreibung

1. Drehmomenteinstellung
2. Akku-Kapazitätsanzeige
   3.Drehrichtungsschalter
3. Ein-/Ausschalter
4. Li-Ion-Akku
5. Ladegerät
6. Umschalter 1. Gang - 2. Gang
7. Rast taste
8. Schnellspannbohrfutter
9. LED-Licht

7. Vor Inbetriebnahme

Lesen Sie vor der Inbetriebnahme Ihres Akku-Bohrschrauber unbedingt diese Hinweise:

1. Laden Sie den Akku mit dem mitgelieferten Ladegerät. Ein leerer Akku ist nach ca. 1 Stunde aufgeladen.
2. Nur scharfe Bohrer sowie einwandfrei und geeignete Schrauberbits verwenden.
3. Beim Bohren und Schrauben in Wänden und Mauern diese auf verborgene Strom-, Gas- und Wasserleitungen überprüfen.

8. Bedienung

8.1 Laden des Akku-Packs (Abb. 2/3)

1. Akku-Pack (5) aus dem Handgriff hers ausziehen, bzw die Rasttaste (8) nach unten drucken.
2. Vergleichen, ob die auf dem Typenschild angegebene Netzspannung mit der vorhandenen Netzspannung übereinstimmt. Stecken Sie den Netzstecker des Ladegerats (6) in die Steckdose.
3. Schieben Sie den Akku auf das Ladegerät. Die blinkende rote LED signalisiert, dass der Akku geladen wird. Wenn der Ladevorgang beendet ist, leuchtet die rote LED dauernd. Die Ladezeit beträgt bei leerem Akku ca. 1 Stunde.
4. Während des Ladevorgangs kann sich der Akku-Pack etwas erwärmen, dies ist jedoch normal. Wenn die grüne LED während dem Ladevorgang erlischt, ist die Temperatur entweder auf oder unter der optimalen Ladetemperatur. Ziehen Sie in thisem Fall den Netzstecker des Ladegerats und laden Sie den Akku in einer Umbebung, in der die Temperatur warmer bzw. kälter ist.

Sollte das Laden des Akku-Packs nicht möglich sein, überprüfen Sieitte

• ob an der Steckdose die Netzspannung vorhanden ist.
• ob ein einwandfreiier Kontakt an den Ladekontakten des Ladegerätes vorhanden ist.

Sollte das Laden des Akku-Packs immer noch nicht möglich sein, bitten wir Sie,

das Ladegerät
- und den Akku-Pack

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku-Packs sollen den Sie für eine rechtzeitige Wiederaufladung des Akku-Packs sorgen. Dies ist auf jeder Fall notwendig, wenn Sie feststellen,

dass die Leistung des Akku-Schraubers nachlasst. Entladen Sie den Akku-Pack nie vollständig. Dies fuhrt zu einem Defekt des Akku-Packs!

8.2 Drehmoment-Einstellung (Abb. 4/Pos. 1)

Der Akkuschrauber ist mit einer mechanischen Drehmomeinstellung ausgestattet. Das Drehmoment für eine bestimmte Schraubengröbe wird am Stellring (1) eingestellt. Das Drehmoment ist von mehreren Faktoren abhängig: von der Art und Härte des zu bearbeitenden Materials. von der Art und der Länge der verwendenten Schrauben. von den Anforderungen, die an die Schraubverbindung gestellt werden. Das Erreichen des Drehmoments wird durch das ratschende Ausrücken der Kupplung signalisiert. Achtung! Stellring für das Drehmoment nur bei Stillstand einstellen.

8.3 Bohren (Abb. 5/Pos. 1)

Zum Bohren stellen Sie den Einstellung für das Drehmoment auf die letzte Stufe „Bohrer". In der Stufe Bohren ist die Rutschkupplung außer Betrieb.

Beim Bohren ist das maximale Drehmoment verfügbar.

8.4 Drehrrichtungsschalter (Abb. 6/Pos. 3)

Mit dem Schiebeschalter über dem Ein/Aus-Schalter können Sie die Drehrichtung des Akku-Schraubers einstellen und den Akku-Schrauber gegen ungewolltes Einsatzen sichern. Sie können zwischen Links- und Rechtslauf wahlen. Um eine Beschädigung des Getriebes zu vermeiden,arf die Drehrichtung nur im Stillstand umgeschaltet werden.

Befindet sich der Schiebeschalter in der Mittelstellung, ist der Ein/Aus-Schalter blockiert.

8.5 Ein/Aus-Schalter (Abb. 6/Pos. 4)

Mit dem Ein/Aus-Schalter konnen Sie die Drehzahl stufenlos steuern. Je weiter Sie den Schalter drucken,estohigheristdie Drehzahl des

Akkuschraubers.

8.6 Umschaltung Gang 1 - Gang 2 (Abb. 7/Pos. 7)

Je nach Stellung des Umschalters konnen Sie mit einer higheren oder niedrigeren Drehzahl arbeiten.

Um eine Beschädigung des Getriebes zu vermeiden, daß die Gangumschaltung nur im Stillstand umgeschaltet werden.

8.7 Akku-Kapazitätsanzeige (Abb. 8/Pos. 2)

1. Die dreifarbigen LEDs zeigen den Batteriestatus an, sobald Sie den EIN/AUS-Schalter (4) betätigten.

Alle LED's leuchten:

Der Akku ist voll aufgeladen.

Gelbe und rote LED leuchten:

Der Akku verfügbar über ausreichende Restladung.

Rote LED:

Der Akku ist leer, laden Sie den Akku auf.

8.8 LED-Licht (Bild 8)

Das LED-Licht (10) erhögt das Ausleuchten der Schraub- bzw. Bohrstelle bei umgünstigen Lichtverhältnissen. Das LED-Licht (10) leuchtet automatisch, sobald Sie den Ein-/ Ausschalter (4) drücken.

8.9 Werkzeugwechsel (Bild 9)

Achtung! Stellen Sie bei allen Arbeiten (z.B. Werkzeugwechsel; Wartung; usw.) am Akkuschrauber den Drehrrichtungsschalter (3) in Mittelstellung.

• Der Akkuschrauber ist mit einem Schnellspanbohrfutter (9) mit automatischer Spindelarretierung ausgestattet.

• Drehen Sie das Bohrfutter (9) auf. Die Bohrfutteröffnung (a) muss groß genug sein, um das Werkzeug (Bohrer bzw. Schrauberbit) aufzunehmen.
  Wahlen Sie das geeignete Werkzeug aus. Schieber den sie das Werkzeug soweit wie möglich in die Bohrfutteröffnung (a) hinein.

• Drehen Sie das Bohrfutter (9) fest zu, und prufen Sie anschließend den festen Sitz des Werkzeuges.

8.10 Schrauben

Verwenden Sie am besten Schrauben mit Selfbstzentrierung (z. B. Torx, Kreuzschlitz), welche ein sicheres Arbeiten gewährleisten. Achten Sie daraufuf, dass der verwendete Bit und die Schraube in Form und Großübereinstimmen. Nehmen Sie die Drehmomeinteinstellung, wie in der Anleitung beschreiben, entsprechend der Schraubengröbe vor.

9. Technische Daten

Spannungsversorgung: 20V = /2.0Ah Li-ion

Leerlauf-Drehzahl: 0-400 / 0-1400 min

Drehmomentstufen: 15+1

Rechts-Links-Lauf: ja

Spannweite Bohrfutter: max. 13 mm

Lodespannung Akku: 21 V---

Ladestrom Akku: 2200 mA

Netzspannung Ladegerät: 220-240V AC,50/60Hz, 60W

Ladezeit: 1 Std

Gewicht: 1,5 kg

Gerausch und Vibration

Die Gerausch- und Vibrationswerte wurden entsprechend EN 60745 ermittelt.

Schalldruckpegel L_pA :73,5dB(A)

Unsicherheit K_pA : 3 dB(A)

Schalleistungspegel L_WA :84,5dB(A)

Unsicherheit K_wA : 3 dB(A)

Tragen Sie einen Gehorschutz.

Die Einwirkung von Larm kann Gehörverlust bewirken.

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745.

Bohren in Metall

Schwingungsemissionswert a_h,D = 0,728~m / s^2

Unsicherheit K = 1.5 m/s^2

Achtung!

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Geräte vergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeugs verändern und kann in manchen Fälle über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung

konnae underschaatz werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollenn auch die Zeiten berücksichtigt werden, in denen das

Gerät abgeschaltet ist oder während, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten

Arbeitszeitraum deutlich reduzieren.

10. Reinigung und Wartung

Ziehen Sie vor allen Reinigungsrarbeiten den Netzstecker.

10.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, das Gerät direkt nach jeder Benutzung zu reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsaoder Lösungsmittel; diese konnten die Kunststoffeile des Gerätes angeifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

10.2 Wartung

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

11. Reparaturen

Verwenden Sie nur vom Hersteller empfohlene Zubehör- und Ersatzteile.

Sollte das Gerät trotz unserer Qualitätskontrollen und ihrer Pflege einmal ausfallen, setzen Sie Reparaturen nur von einem autorisierten Elektro-Fachmann ausführren.

Wenn die Anschlussleitung these Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Vertreter oder eine Elektrofachkraft ersetzt werden, um Sicherheitsgeführungen zu vermeiden.

12. Umweltschutz

Alt-Elektrogeräte)dürfen nicht mit dem Hausmüll entsorgt werden.

Bitte bringen Sie sie zu einer Rücknahmestelle.

Informieren Sie sich diesbezüglich bei ihrer Gemeindeverwaltung oder beim Fachhandel.

Werfen Sie Akkus nicht in den Hausmüll!

Defekte oder verbrauchte Akkus müssen gemäß Richtlinie 2006 / 66 / EC recyclelt werden. Lesen Sie hierzu auch die speziellen Sicherheitshinweise für Ladegerät und Akku-Pack.

Geben Sie Akku und / oder Gerät über die angebotenen

Sammeleinrichtungen darüber.
Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Konformitätserklärung

CE

MatrixGmbH

Postauer Str. 26

D-84109 Worth/Isar

Germany

Fax: [phone]

E-Mail: [e-mail]

erklärungefolgendeKonformitätgemass EU-Richtline und Normen fur den Artikel

Akku-Bohrschrauber / K-AK 20-2 XR PRO

2006/42/EG 87/404/EEC

R&TTED 1999/5/EC

2006/95/EC

2011/65/EU

2014/30/EU

2002/95/EC

Akku-Bohrschauber: EN 60745-1; EN 60745-2-1; EN 60745-2-2; EN 55014-1; EN 55014-2; Ladegerat: EN60335-1; EN60335-2-29; EN62233; EN55014-1; EN55014-2; EN61000-3-2; EN61000-3-3;

Autorisierte Person zur Aufbewährung der technischen Dokumente:

Matrix GmbH

Postauer Str. 26

D-84109 Worth/Isar

Germany

Worth/Isar, den 03.01.2017

Art.-Nr.: 616676900000

Joachim Lichtl (Geschäftsführer)

GARANTIE

GARANTIE

Dieses Gerat ist ein Qualitätserzeugnis. Es wurde unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen gute Materials sorgfältig gebaut.

Die Garantiezeit beträgt 24 Monate und beginn mit dem Zeitpunkt der Übergabe, der durch Kassenbon, Rechnung oder Liefererschein nachzuweisen ist. Innerhalb der Garantiezeit werden alle Funktionsehler durch unseren Kundendienst beseitigt, die nachweisbar,*Tz vorsichtsmäßiger Behandlung entsprechend unserer Bedienungsanleitung auf Materialfehler zurückzuführen sind.

Die Garantie erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden. Ersetzte Teile gehen in unser Eigentum über. Durch die Instandsetzung oder Ersatz einzelnter Telle wird die Garantiezeit weder verlangert noch wird neue Garantiezeit für das Gerät in Gang gesetzt. Für eingebaute Ersatzteile lauft keine eigene Garantiefrist. Wir übernehmen keine Garantie für Schäden und Mängel an Geräten oder deren Teile, die durch übermäßig Beanspruchung, unsachgemäß Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Bedienungsanleitung sowie Einbau von Ersatz- und Zubehörteile, die nicht in unserem Programm aufgeführ ist. Beim Eingreifen oder Veränderungen an dem Gerät durch Personen, die hierzu nicht von uns ermächtigt sind, erlisch der

Garantieanspruch.

Schäden, die auf unsachgemäß Handhabung, Überlastung oder auf natürliche Abnutzung zurückzuführen sind, bleiben von der Garantie ausgeschlossen.

Der Hersteller haftet nicht für Folgeschäden. Schaden, die durch

Herstelleroder Materialfehler entstanden sind, werden durch Reparatur oder Ersatzlieferung unentgeltlich behoben.

Vorraussetzung ist, dass das Gerat unerlegt und vollständig mit Kauf- und Garantienachweis übergen wird.

Verwenden Sie im Garantiefall ausschließlich die Originalverpackung.

So garantieren wir Ihnen eine reibungslose und schelle

Garantieabwicklung.

Bitte senden Sie die Geräte "frei Haus" ein oder fordern Sie einen Freeway-

Aufkleber an. Unfrele Einsendungen konnen wir leider nicht annehmen!

Die Garantie bezieht sich nicht auf die Teile, die durch eine natürliche

Abnutzung verschlissen werden.

Bei Garantieanspruch, Störungen, Ersatzteil-oder Zubehörbedarf wenden

Sie sichitte an die hier aufgeführte Kundendienstzentrale:

Änderungen vorbehalten.

Matrix GmbH Service

Postauer Str. 26-D-84109 Worth/Isar

Tel.: [phone] Fax: [phone]

e-mail: [e-mail]

GARANTIE

Akku-Bohrschrauber / K-AK 20-2 XR PRO

GARANTIE

gekauft bei:

in (Ort, StraBe):

Name d. Käufers:

StraBe, Haus-Nr.:

PLZ,Ort:

Telefon:

Datum, Unterschrift:

Fehlerbeschreibung:

GARANTIE

Achetéchez:

à (ville, rue):

Nom de l'acheteur:

Rue, N^

CP,ville:

Telephone:

Date, signature :
