Produkttyp	Analoger Durchflusssensor
Modell	SI1004
Marke	IFM
Versorgungsspannung	20...36 V DC (SELV/PELV)
Analogausgang	4...20 mA, max. ~23 mA
Max. Last am Ausgang	500 Ω
Durchflussbereich	3...60 cm/s (Wasser)
Fluidtemperatur	-25...+80 °C
Umgebungstemperatur	-25...+80 °C
Max. Betriebsdruck	300 bar
Schutzart	IP67 (IEC 60529)
Sondenmaterial	Edelstahl 316L (FPM O-Ring)
Gehäusematerial	PBT-GF 20
Ansprechzeit	1...10 s
Bereitschaftsverzögerung	15 s (optisch signalisiert)
Elektrischer Anschluss	M12-Steckverbinder (4-polig)
Montage	Über Prozessadapter (separater Adapter)
Mindestabstand Ein-/Auslauf	5× Rohrdurchmesser Einlaufseite, 3× Auslaufseite
Sondeneinbautiefe	Mindestens 12 mm im Rohr
Einstellungen	HI-Teach (Maximaldurchfluss) und LO-Teach (Minimaldurchfluss) per Taster
Anzeige	10 grüne LED-Balken (Durchfluss), Blinken bei Überschreitung
Verriegelungsfunktion	Ja, über beide Taster (10 s)
Wartung	Sonde mit weichem Tuch reinigen; Entkalkung möglich
Reparierbarkeit	Ersatzteile verfügbar (Adapter, Steckverbinder)

Häufig gestellte Fragen - SI1004 IFM

Wie stelle ich den Sensor auf den maximalen Durchfluss (HI-Teach) ein?

Stellen Sie sicher, dass der Fluiddurchfluss den gewünschten Maximalwert hat. Drücken Sie die Taste Learn/Set für 5 bis 10 Sekunden, bis die LED-Leiste von links nach rechts aufleuchtet, dann lassen Sie los. Das Gerät speichert den vorhandenen Durchfluss als Maximalwert (LED 9).

Wie stelle ich den Sensor auf den minimalen Durchfluss (LO-Teach) ein?

Nachdem Sie HI-Teach durchgeführt haben, stellen Sie den Durchfluss auf den gewünschten Minimalwert (oder stoppen Sie den Durchfluss). Drücken Sie Learn/Set für 10 bis 15 Sekunden, bis die LED-Leiste von rechts nach links aufleuchtet, dann lassen Sie los. Das Gerät speichert diesen Durchfluss als Minimalwert (LED 0).

Was tun, wenn die LEDs während der Einstellung rot blinken?

Ein rotes Blinken zeigt an, dass die Einstellung nicht möglich ist (z. B. instabiler Durchfluss). Das Gerät kehrt ohne Änderung in den Betriebsmodus zurück. Überprüfen Sie, ob der Durchfluss konstant und im Messbereich liegt, und versuchen Sie es erneut.

Wie ist die LED-Anzeige im Normalbetrieb zu interpretieren?

Die grünen LEDs bilden eine Balkenanzeige: Jede LED entspricht 10 % des eingestellten Durchflussbereichs. LED 0 steht für den Minimalwert (LO), LED 9 für den Maximalwert (HI). Wenn LED 9 blinkt, überschreitet der Durchfluss den Bereich; wenn LED 0 blinkt, liegt der Durchfluss unter dem Minimum.

Welches Ausgangssignal liegt bei zu hohem Durchfluss an?

Bei zu hohem Durchfluss blinkt LED 9 und das Ausgangssignal übersteigt 20 mA. Sie können auch einen reduzierten Bereich (LED 5 bis 8) konfigurieren, um Überschreitungen feiner zu erkennen. Der Ausgangsstrom hängt von der ausgewählten LED ab (siehe Tabelle in der Anleitung).

Wie setze ich den Sensor auf die Werkseinstellungen zurück?

Drücken Sie im Run-Modus Learn/Set für 15 bis 20 Sekunden: Warten Sie, bis die orange LED-Leiste von links nach rechts aufleuchtet, dann lassen Sie los. Alle benutzerdefinierten Einstellungen werden gelöscht und die Werkseinstellungen wiederhergestellt.

Welche Montagevorsichtsmaßnahmen muss ich beachten?

Montieren Sie den Sensor seitlich an waagerechten Rohren oder an einem aufsteigenden Abschnitt bei senkrechten Rohren. Halten Sie einen Mindestabstand von 5-fachem Rohrdurchmesser auf der Einlaufseite und 3-fachem auf der Auslaufseite von Bögen oder Ventilen ein. Fetten Sie die Mutter, aber nicht das Sondenende. Schrauben Sie die Sonde nicht gegen die Rohrwand.

Welche elektrischen und sicherheitstechnischen Anforderungen gibt es?

Versorgungsspannung 20...36 V DC gemäß EN50178 (SELV/PELV). Für UL 508 verwenden Sie eine galvanisch getrennte Stromversorgung mit Überlastschutz. Der Anschluss muss von einer qualifizierten Elektrofachkraft und im spannungslosen Zustand erfolgen.

Wie warte ich den Sensor?

Überprüfen Sie regelmäßig das Sondenende auf Ablagerungen. Reinigen Sie es mit einem weichen Tuch. Bei hartnäckigen Ablagerungen (Kalk) verwenden Sie ein handelsübliches Essigprodukt. Kein Fett auf die Sonde auftragen.

Welche Flüssigkeiten können gemessen werden und welche Grenzen gibt es?

Der Sensor eignet sich hauptsächlich für wässrige Flüssigkeiten. Fluidtemperaturbereich: -25 bis +80 °C. Maximaldruck: 300 bar. Messbarer Durchfluss: 3 bis 60 cm/s. Nicht mit aggressiven Medien für Edelstahl 316L oder den FPM-O-Ring verwenden (Kompatibilität prüfen).

BEDIENUNGSANLEITUNG SI1004 IFM

Strömungssensor analog

Flow sensor analog

Schalten Sie die Betriebsspannung ein.
Nach etwa 15s ist das Gerät betriebsbereit.

Lassen Sie das Medium mit der gewünschten Maximalströmung (HI) in der Anlage fließen.

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung.

Das Gerät ist betriebsbereit.

Weitere Einstellmöglichkeiten ( Seite 9)

• Der HI-Abgleich genugt für die meisten Wasserbasierten Applikationen. Optional: auf Minimalströmung abgleichen (LOAbgleich).
• Einstellung zur Überwachung und optischen Anzeige von Überströmung.
• Rücksetzen auf Werkseinstellung.

Weitere Informationen

Bestimmungsgemäß Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Inbetriebnahme/Betrieb/Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

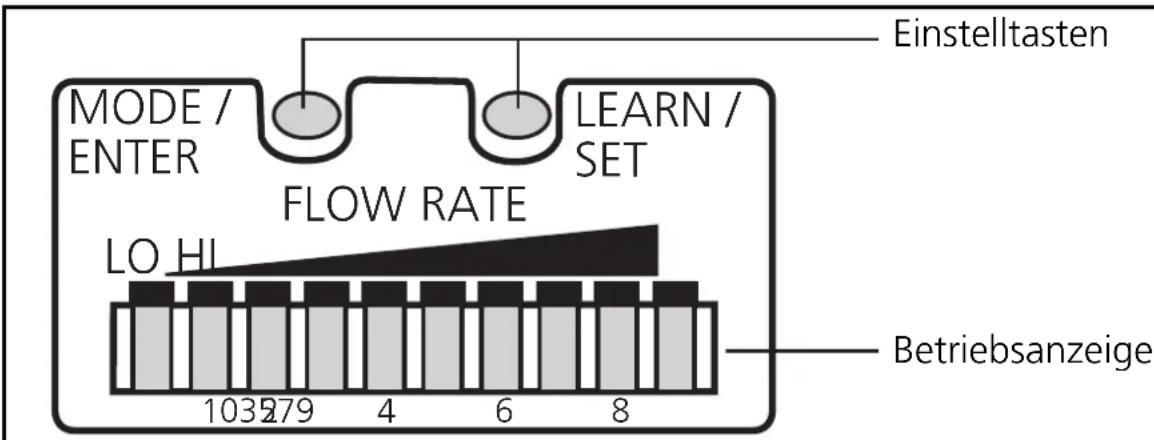

Bedien- und Anzeigeelemente

Betriebsanzeige (Run-Modus)

Aktuelle Strömung im Anzeigebereich (grüner LED-Balken)

Überströmung (LED 9 blinkt)

Unterströmung (LED 0 blinkt)

Einstelltasten

Mode/Enter:

• Anwahl der Menüpunkte und Bestätigung
  Learn/Set:
• Abgleich auf Maximal-/ Minimalströmung;
• Reset (Werkseinstellung wieder herstellen);
• Einstellen von Werten (kontinuierlich durch Dauerdruck; schrittweise durch Einzeldruck)

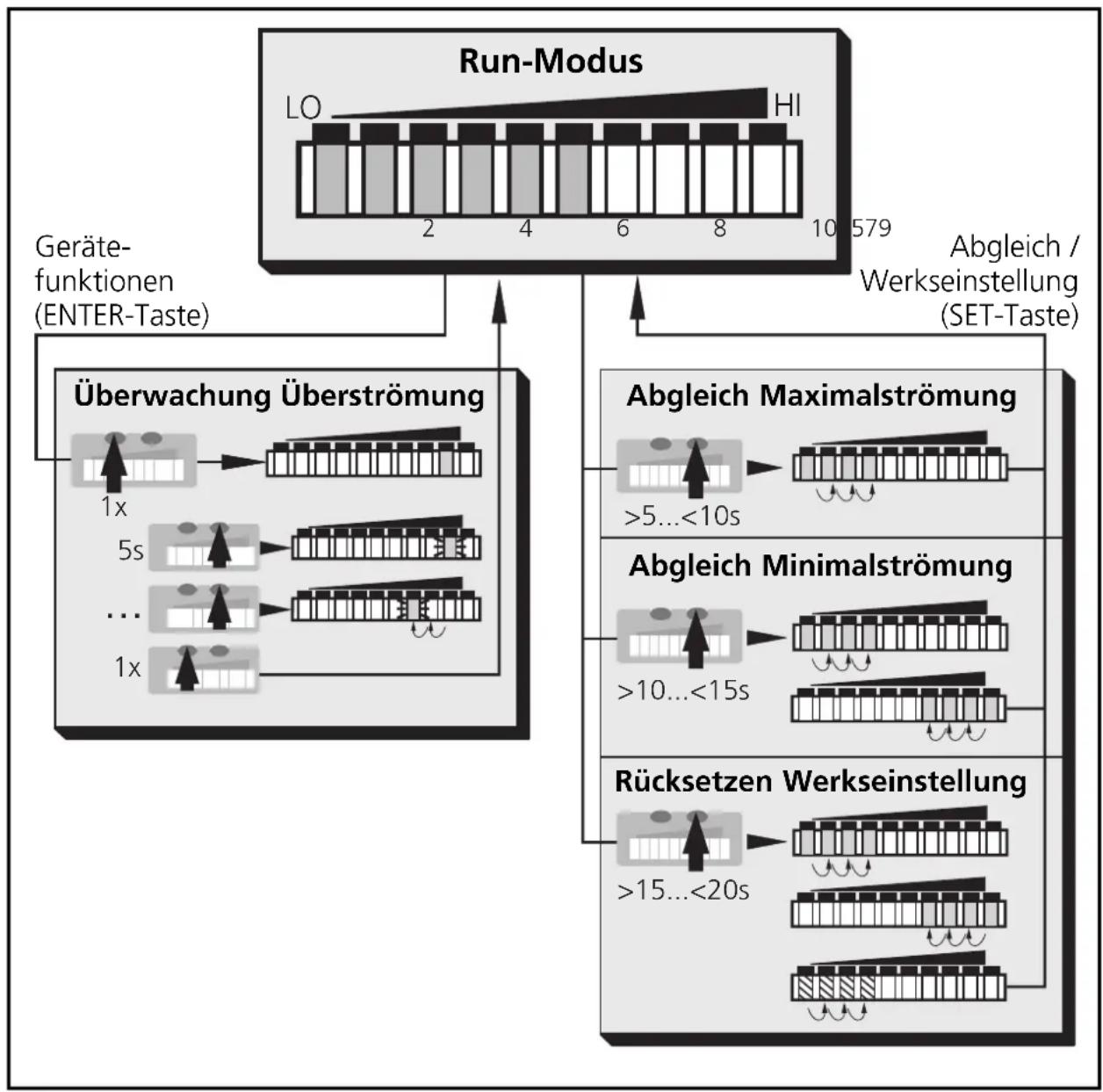

Menüstruktur

Bestimmungsgemäß Verwendung

Der Strömungssensor

• erfaßt die Strömungsgeschwindigkeit in flüssigen Medien,
• setzen sie in ein analoges Ausgangssignal um (4 ... 20mA),

• und zeigt den relativen Strömungswert innerhalb des einstellbaren Erfassungsbereichs durch ein LED-Display an:

• LED 0 = unteres Ende des Erfassungsbereichs (Minimalwert / LO)

• LED 9 = oberes Ende des Erfassungsbereichs (Maximalwert / HI)

• Zusätzlich konnen angezeigt werden:

• Überströmung: LED 9 blinkt, wenn die Strömung 2 LEDs über dem Anzeigebereich liegt; Ausgangsstrom >20mA ;

• Untersätzung / Strömungsstillstand: LED 0 blinkt, wenn die Strömung unterhalb des Anzeigebereichs liegt.

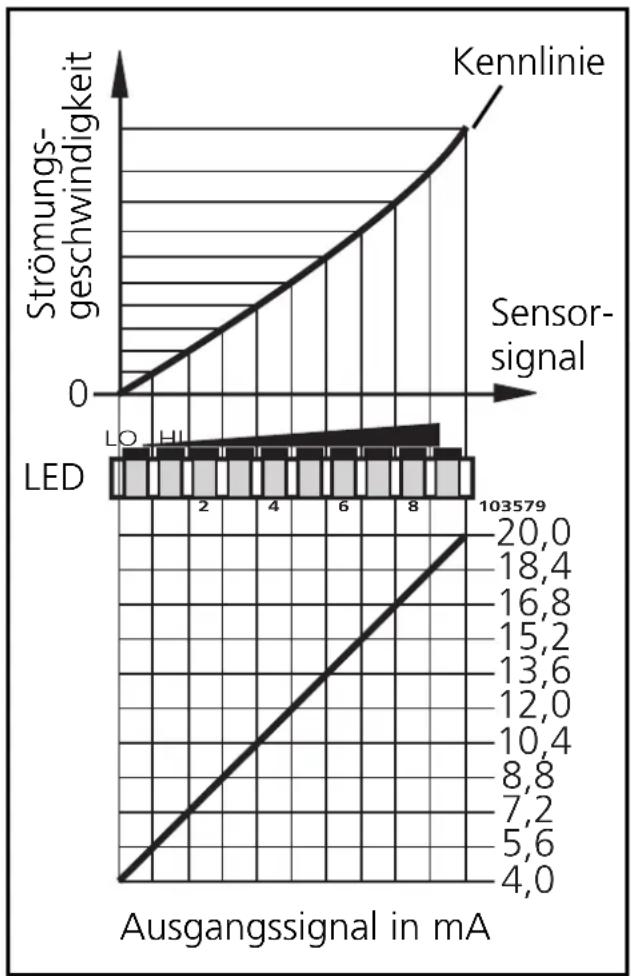

Das Ausgangssignal folgt der Kennlinie des Sensors. Es zeigt (wie die LED-Kette) die relative Strömungsgeschwindigkeit innerhalb des eingestillten Erfassungsbereichs.

Intern wird die Signaländerung zwischen LO und HI in 10 Teile geteilt und durch LED-Kette und Stromausgang angezeigt.

Montage

Das Gerät ist adaptierbar an entsprechiche Prozeßanschlüsse. (Adapter sind gesondert als Zubehör zu bestellen).

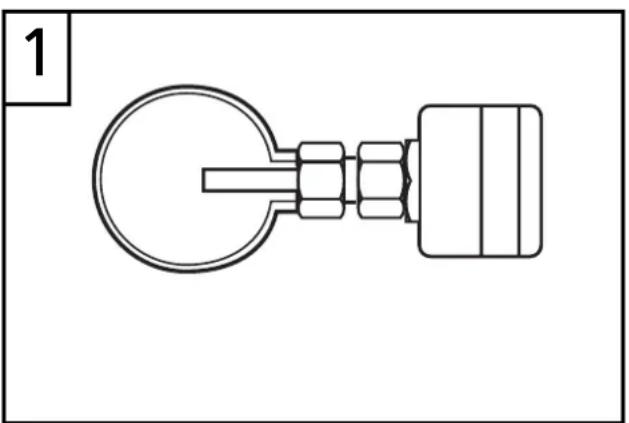

• Montieren Sie das Gerät bei waagerecht verlaufenden Rohren möglichst seitlich (Abb 1).
  Bei Montage von unter各种各样 Rohrleitung frei von Ablagerungen sein.
  Bei Montage von oben sollte die Rohrleitung vollständig mit dem zu überwachenden Medium gefüllt sein.

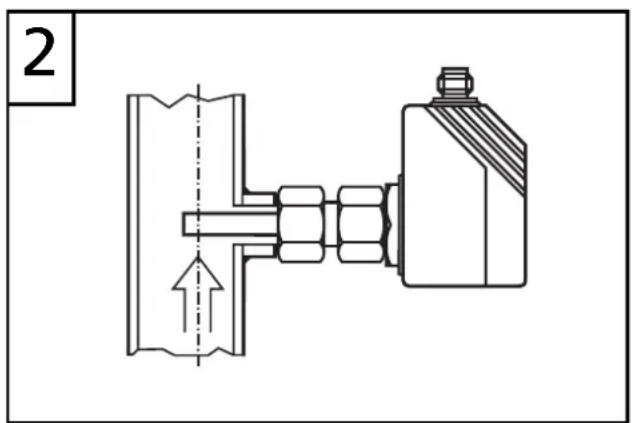

• Montieren Sie das Gerät bei senkrecht verlaufenden Rohren in der Steigleitung (Medium strömmt aufwärts, Abb. 2).

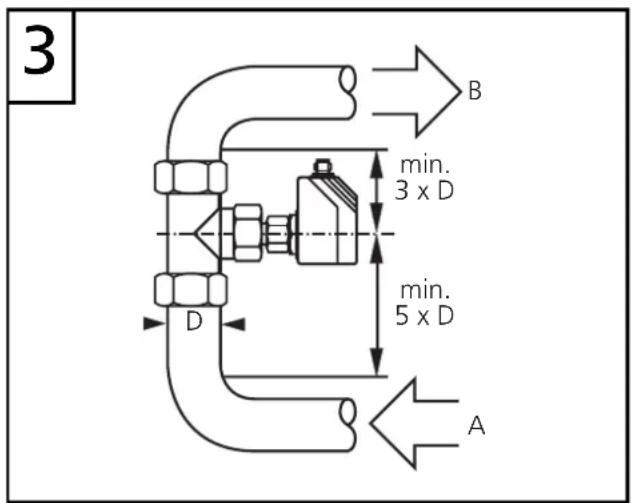

Um Fehlfunktionen zu vermeiden, müssen Mindestabstandezwischen Strömungswächter und Krümmungen, Ventilen, Reduzierungen u. ä. eingehalten werden:

• Mindestens 5 mal Rohrdurchmesser an der Anströmseite (A).
• Mindestens 3 mal Rohrdurchmesser an der Abströmseite (B).

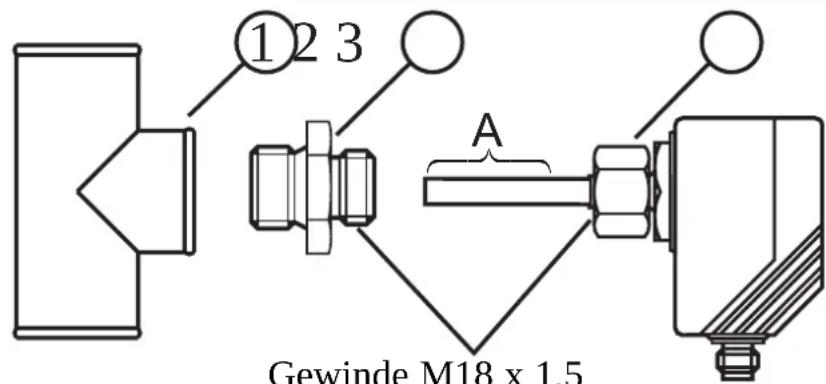

1. Fetten Sie die Überwurfmutter (3) und alle Gewinde mit Schmier-paste ein, um mehrmaliges Lösen und Festziehen zu gewährleisten. Achtung: Esarfkein Fett auf die Sensorspitze (A) gelangen.
2. Schrauben Sie den passenden Adapter (2) auf den Prozeßanschluß (1).
3. Setzen Sie den Strömungswächter auf den Adapter undziehen Sie die Überwurfmutter (3) an; (Anzugsdrehmoment max. 50Nm ). Halten Sie darauf das Gerät in seiner Ausrichtung..

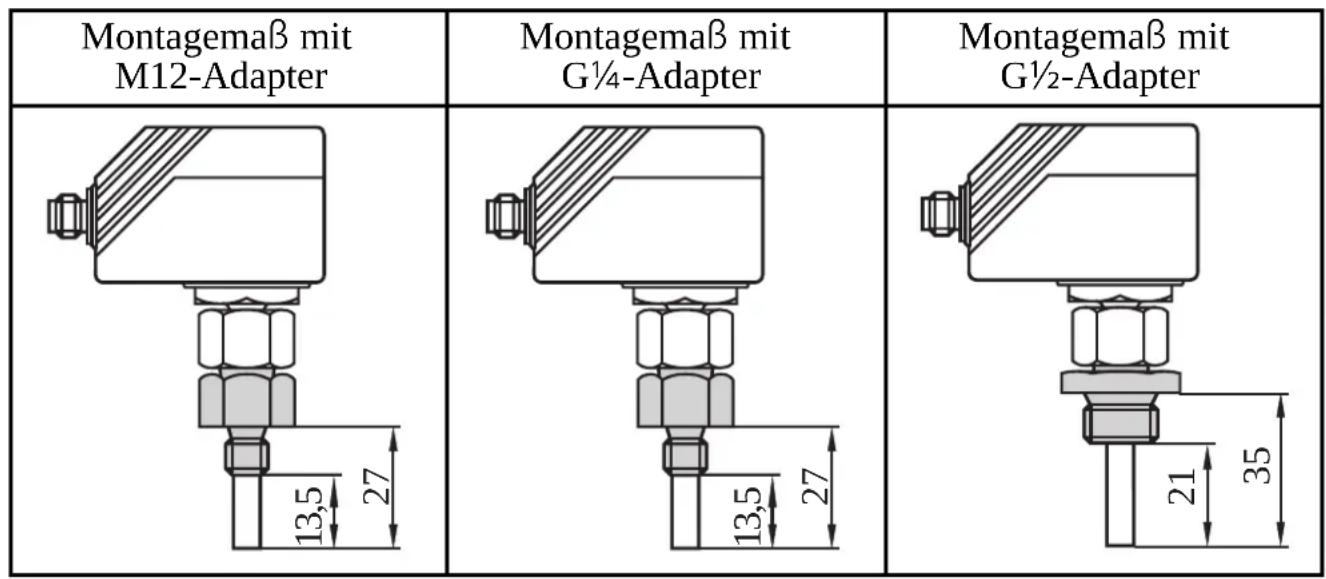

Eintauchtiefe des Sensors: mindestens 12mm in der Rohrleitung. Bei Verwendung der als Zubehör lieferbaren Adapter ist die korrekte Eintauchtiefe sichergestellt.

Achtung: Die Sensorspitzearf die Rohrwand nicht berühren.

Elektrischer Anschluß

Das Gerätarf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Spannungsvorsorgung nach EN50178, SELV, PELV.

Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfüllen, muß das Gerät aus einer galvanisch getrennten Quelle versorgt und durch eine Überstromeinrichtung abgeschichert werden.

Schalten Sie die Anlage spannungsfrei und schlieben Sie das Geräf folgendermaßen an:

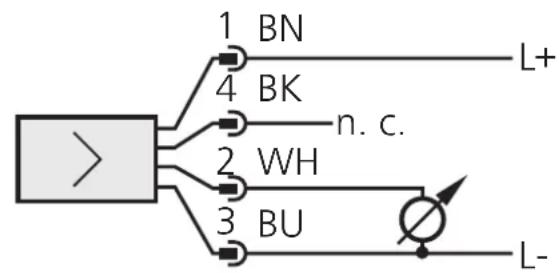

Steckeransicht (am Gerät)

Adernfarben bei ifm-Kabeldosen:

1 = BN(braun), 2 = WH(wei) ,

3 = BU (blau), 4 = BK (schwarz)

n.c. = nicht belegt

Nach dem Einsatz der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit liegt das Ausgangssignal bei 20mA.

Bei Unterspannung Goes das Ausgangssignal auf 0mA darüber.

Programmieren

■ Überwachungsbereich Strömung einstellen HI-Abgleich

• Medium mit gewünschter Maximalströmung in der Anlage fließen lessen.
• >5 < 10 s lang Taste Learn/Set drucken (= Abgleich auf Maximalströmung / oberes Ende des Überwachungsbereichs).

Optional: LO-Abgleich

Der HI-Abgleich genegt für die meisten Wasserbasierten Applikationen. Zusätzlich konnen Sie das Gerät in einem zweiten Schritt auf Minimalströmung abgleichen:

• Medium mit gewünschter Minimalströmung in der Anlage fließen lessen bzw. Strömung anhalten.
• >10 < 15 s lang Taste Learn/Set drücken (= Abgleich auf Minimalströmung oder Strömungsstillstand /unteres Ende des Überwachungsbereichs).

■ Überwachung auf Überströmung

• 1 x kurz Taste Mode/Enter drucken.
• 5s lang Taste Learn/Set drucken, loslassen, wenn LED blinkt.
• Taste Learn/Set mehrmals drücken, um die LED für den oberen Anzeigewert der Betriebsströmung zu verschieben.
• 1 x kurz Taste Mode/Enter drucken.

■Werkseinstellung wieder herstellen

• 15...<20s lang Taste Learn/Set drucken.

■Für die Einstellvorgänge gilt:

• Wird während des Einstellvorgangs 15s lang keine Taste gedrückt, gehen das Gerät mit unveränderten Werten in den Betriebsmodus zurück.
• Ist der Abgleich nicht möglich, blinken alle roten LEDs. Danach gehen das Gerät mit unveränderten Werten in den Betriebsmodus darüber.

■Verriegeln / Entriegeln

Das Gerät lätt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden: Drücken Sie im Run-Modus 10s lang die beiden Einstelltasten. Sobald die Anzeige verlischt, ist das Gerät verriegelt oder entriegelt.

Auslieferungszustand: Nicht verriegelt.

Bei verriegeltem Gerät verlischt die Anzeige kurz, wenn die Mode/Enter-Taste gedrückt wird.

Inbetriebnahme / Betrieb / Wartung

Nach dem Einsatz der Versorgungsspannung leuchten alle LEDs auf und verlöschen wieder schrittweise.* Danach ist das Gerät betriebsbereit.

*Während dieser Zeit liegt das Ausgangssignal bei 20mA.

Überprüfen Sie die Sensorspitze von Zeit zu Zeit auf Ablagerungen. Reinigen Sie sie gegebenenfalls mit einem weichen Tuch.

Fest anhaftende Ablagerungen (z. B. Kalk) setzen sich mit handelsüblichem Essigreiniger entfernen.

Technische Daten

Betriebsspannung [V] 20 ... 36 DC 1)
Analogausgang [mA] 4 ... 20, max. ca. 23
Max. Burde [Ω] 500

Flüssige Medien

Mediumtemperatur [^ C] -25 +80
Einstellbereich [cm/s] 3 60

Ansprechzeit [s] 1 10 Bereitschaftsverzögerungszeit [s] 15, optisch signalisiert

Druckfestigkeit [bar] 300
Umgebungstemperatur [^ C] -25 +80
Schutzart IP 67 (IEC60529) / (UL50)
Schockfestigkeit [g] 50 (DIN / IEC 68-2-27, 11 ms)
Vibrationsfestigkeit [g] 20 (DIN / IEC 68-2-6, 55-2000 Hz)
Gehäusewerkstoffe PBT-GF 20
Sensorwerkstoffe (SI1004). V4A (1.4404); O-Ring: FPM 8x1,5 gr 80^ Shore A
Sensorwerkstoffe (SI1104). Titan (3.7035); O-Ring: FPM 8x1,5 gr 80^ Shore A

1) nach EN50178, SELV, PELV; in Bezug auf UL: siehe Seite 8 (Elektrischer Anschluß).

Einstelldiagramme / Technik-Information

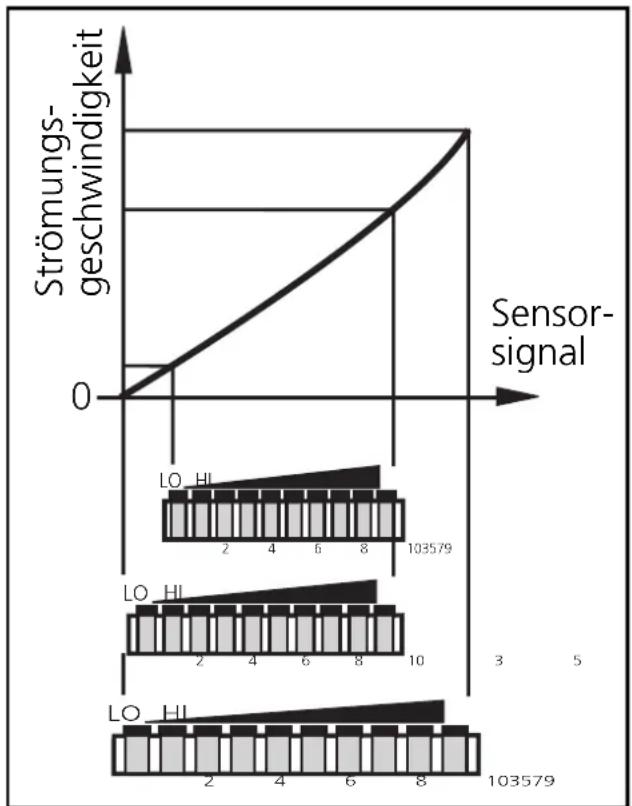

■ Überwachungsbereich Strömung einstellen

Der Erfassungsbereich (Fenster) wird festgelegt durch

• Abgleich auf gewünschte Maximalströmung (HI-Teach) = oberes Ende des Fensters. Dieser Abgleich genugt für die meisten Wasserbasierten Applikationen.
• Abgleich auf gewünschte Minimalströmung / Strömungsstillstand (LO-Teach) = unteres Ende des Fensters; (optional).

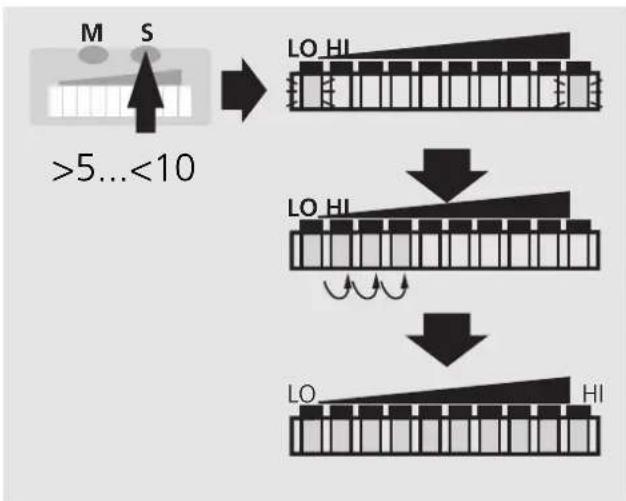

Abgleich auf Maximalströmung (HI-Teach)

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als oberen Anzeigewert für das LED-Display (LED 9).

1	Schalten Sie die Betriebsspannung ein. Nach etwa 15s ist das Gerät betriebsbereit. Lassen Sie das Medium mit der gewünschten Maximalströmung in der Anlage fließen.
2	M S >5...<10s	LO HI DRUCKEN Sie die Taste Learn/Set und halten Sie sie gedrückt. Die grünen LEDs rechts und links blinken, nach 5s füllt sich der LED-Balken (grün) von links nach rechts (lassen Sie die Taste los, sobald die ersten LEDs leuchten). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die aktuelle Strömung als Maximalströmung und Goes in den Betriebsmodus.

- Abgleich auf Minimalströmung / Strömungsstillstand (LO-Teach), optional

Das Gerät erfasst die vorhandene Strömung und setzen diesen Wert als unteren Anzeigewert für das LED-Display. Im Betriebszustand blinkt die ersten grüne LED (LED 0), wenn die Strömung unter diesen Wert fällt (bzw. wenn Strömungsstillstand eintritt).

ACHTUNG: LO-Teacharf nur nach HI-Teach durchgefuhrt werden.

1	Lassen Sie das Medium mit der gewünschten Minimalströmung in der Anlage fließen bzw. halten Sie die Strömung an.
2	M S >10...<15s M S >10...<15s LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ NO Hl ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ∞ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ ↓ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ × √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ × ∞ × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ∞ × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × √ √ × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × √ √ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ ✓ × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± ± × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × × X

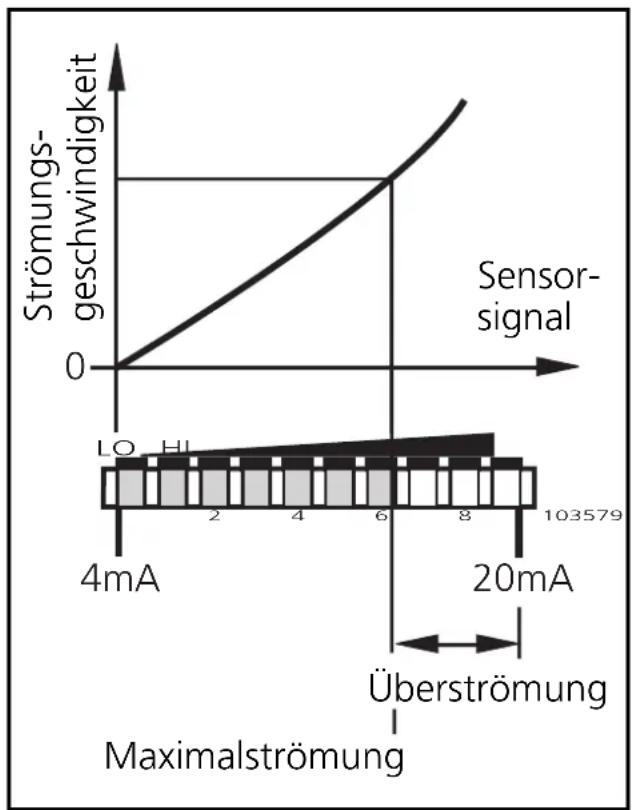

■ Überwachung auf Überströmung

Mit dieser Funktion konnen Sie die Position des Anzeigefensters im Überwachungsbereich festlegen: Verschieben Sie die LED für den oberen Anzeigewert auf die Position 8, 7, 6 oder 5. Bei maximaler Betriebsströmung leuchten alle LEDs von 0 bis zu dieser LED. Die LEDs oberhalb these Bereichs signalisieren Überströmung.

Das Ausgangssignal zeigt die Maximalströmung und Überströmung an. Der Ausgangsstrom für Maximalströmung / Überströmung hangt davon ab, auf welche Position die LED für den oberen Anzeigewert verschoben wurde.

LED für oberen Anzeigewert	Ausgangssignal bei Maximalströmung [mA]	Ausgangssignal bei Überströmung [mA]
LED 5	12,0 ... 13,6 13,6	. 20
LED 6	13,6 ... 15,2 15,2	. 20
LED 7	15,2 ... 16,8 16,8	. 20
LED 8 18,4 ... 20	16,8 ... 18,4

Einstellen:

1	1 x	LO HI 1 x	Drücken Sie die Taste Mode/Enter einmal. Die aktuelle Einstellung wird angezeigt (grüne LED).
2	5 s	LO HI 5 s	Drücken Sie die Taste Learn/Set 5 s lang (bis die LED blinkt).
3	M S	LOHI M S	Drücken Sie die Taste Learn/Set so oft, bis die gewünschte LED blinkt. Bei jedem Tastendruck Goes the LED eine Position zurück. Bei Unterschieden der LED 5 beginnnt der Durchlauf wieder bei LED 9.
4	M S	LOHI M S	Drücken Sie kurz die Taste Mode/Enter (= Bestätigung). Die Anzeige verlischt kurzzeitig. Das Gerät speichert die neue Einstellung und Goes in den Betriebsmodus.

Hinweis:

Nach jedem Abgleich auf Maximalströmung (HI-Teach) wird die Verschiebung wieder zurückgesetzt (auf LED 9).

Werkseinstellung wieder herstellen (Reset)

15...<20s

Drücken Sie die Taste Learn/Set und halten Sie sie gedrückt.

Die grünen LEDs rechts und links blinken,

nach 5s füllt sich der LED-Balken (grün) von links nach rechts,

nach weiteren 5s füllt sich der LED-Balken (grün) von rechts nach links,

nach weiteren 5s füllt sich der LED-Balken (orange) von links nach rechts

(lassen Sie die Taste los, sobald die ersten LEDs orange leuchten).

Die Anzeige verlischt kurzzeitig. Alle Einstellungen werden auf Werkseinstellung zurückgesetzt, das Gerät gehen in den Run-Modus Strömung.
