MODE D'EMPLOI SI1004 IFM

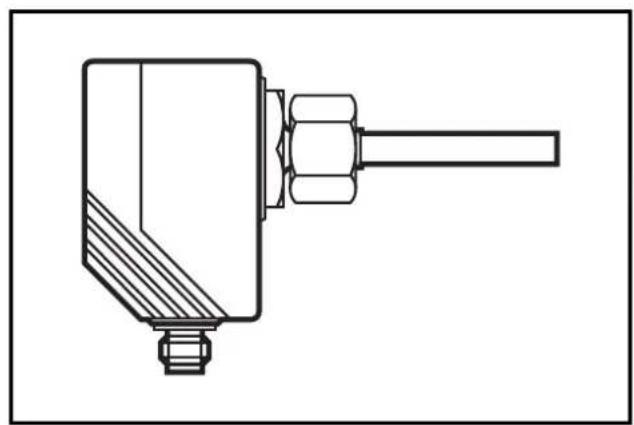

Sonde de début analogique

SI1004

SI1104

Kurzanleitung

Installieren

Montage Site 6, elektrischer Anschluß Site 8.

HI-Abgleich

Notice succincte de réglage

Installation

Montage page 38, raccordement électrique page 40.

HI-Teach

Mettre l'appareil sous tension L'appareil est opérationnel après env. 15s.

Le débit du fluide doit être à la valeur maximale (HI) souhaité.

Appuyer sur le bouton Learn/Set et le maintainir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de gauche à droite (relâcher le bouton des que les premières LED s'allument). L'affichage s'éteint brievement. L'appareil的记忆 le début existant en tant que début maximum.

L'appareil est opérationnel.

D'autres possibités de réglage (→ page 41)

• Ce réglage (HI-Teach) suffit pour la plupart des applications à base d'eau. Option: réglage sur début minimum. (LO-Teach).
• Réglage pour surveillance et visualisation d'un débit excessif.
• Récupérer les réglages de base effectués en usine.

Informations autres

Fonctionnement et caractéristiques page 37

Mis en service / Fonctionnement / Maintenance 42

Données techniques . page 43

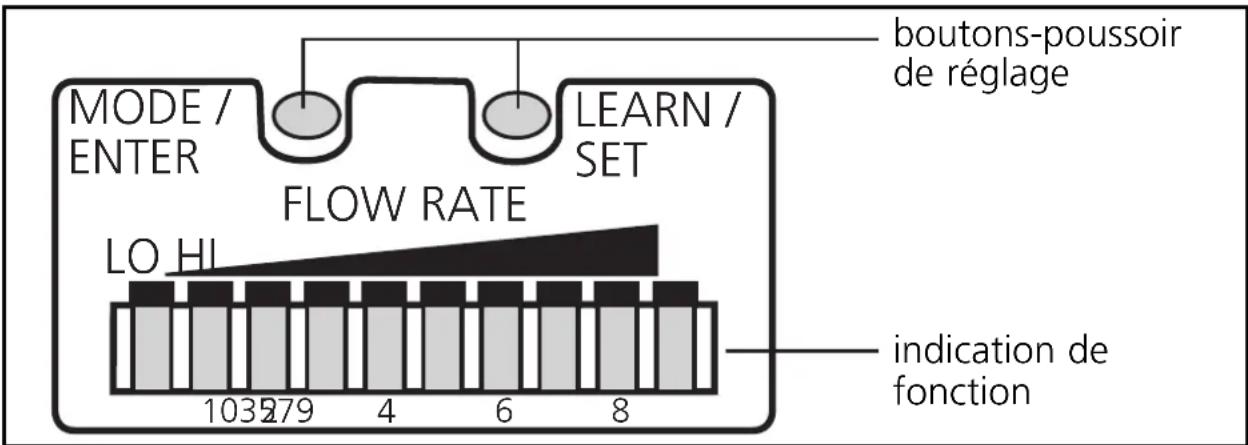

Eléments de service et d'indication

Indication de fonction (Mode RUN)

débit actuel du fluide dans la plage de détction (rampe LED verte)

débit excessif (LED 9 clignote)

chute du débit (LED 0 clignote)

Boutons-poussoir de réglage

Mode/Enter: • Sélection des options de menu; validation

Learn/Set: • réglage sur début maximum / minimum / • récapucérer les réglages de base (Reset) • réglage des valeurs (en appuyant sur le bouton-poussoir et le maintainant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois)

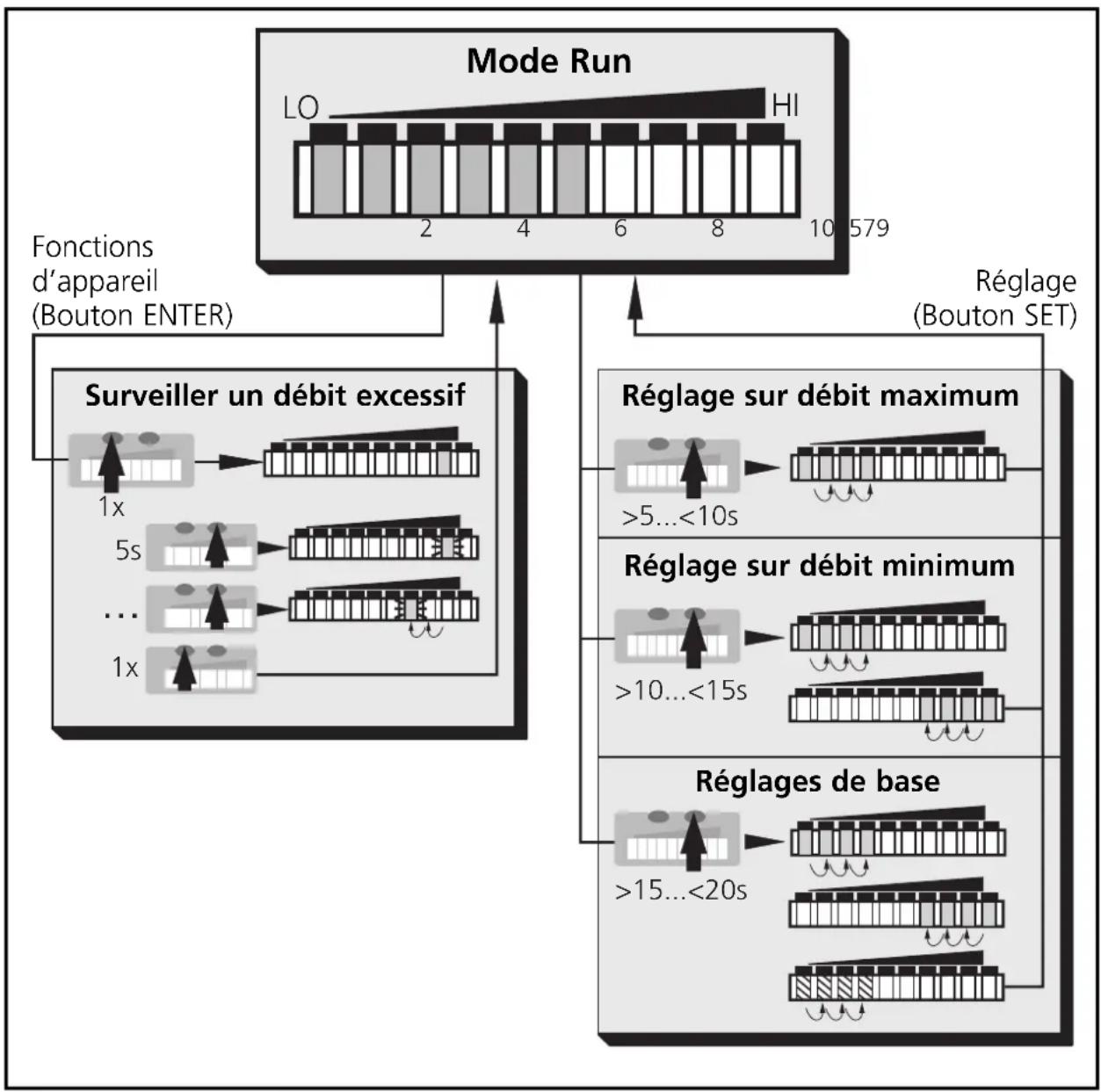

Structure du menu

Fonctionnement et caractéristiques

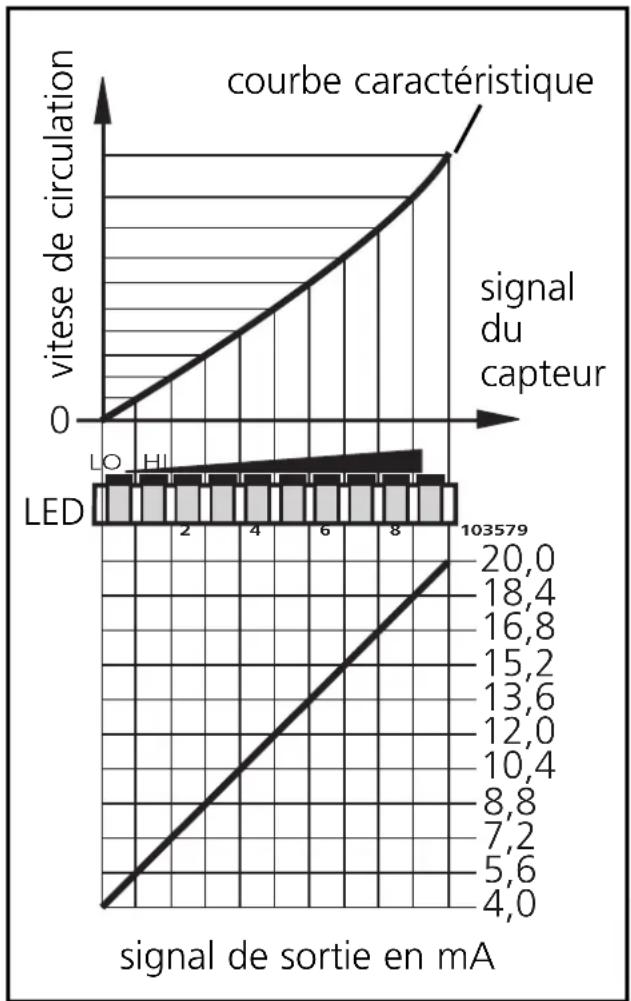

La sonde de débit

• détecte la vitesse de circulation du fluide (milieux liquides),
• la convertit en un signal de sortie analogue (4 ... 20mA),

• et indique un début relatif dans la plage de détction régliable par des LED:

• LED 0 = limite inférieure de la plage de détction (valeur minimale / LO)

• LED 9 = limite supérieure de la plage de détction (valeur maximale / HI)

• Il est également possible d'indiquer

• Débit excessif: LED 9 clignote, le débit est nettement supérieur à l'échelle de visualisation (2 LED); signal de sortie >20mA .

• Débit pas atteint et débit nul: LED 0 clignote, si le débit est inférieur à l'échelle de visualisation.

Le signal de sortie correspond à la courbe caractéristique du capteur. Tout comme la rampe de LED il indique la vitesse de circulation relative au sein de la plage de détction régée.

En interne le changement de signal entre LO et HI est divisé en 10 parties et indiqué par la rampe de LED et la sortie courant.

Montage

L'appareil est adaptable à différents types de raccords process (adaptateurs à commander séparément comme accessoires).

• Dans le cas des tubes horizontalux monter l'appareil lateralement, si possible (fig. 1).
  Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts.
  Lorsque l'appareil est monté par le haut le tube doit être rempli entiement du fluide à surveiller.
• Dans le cas des tubes verticaux nous recommendons d'effectuer le piquage là où le fluide monte (fig. 2).

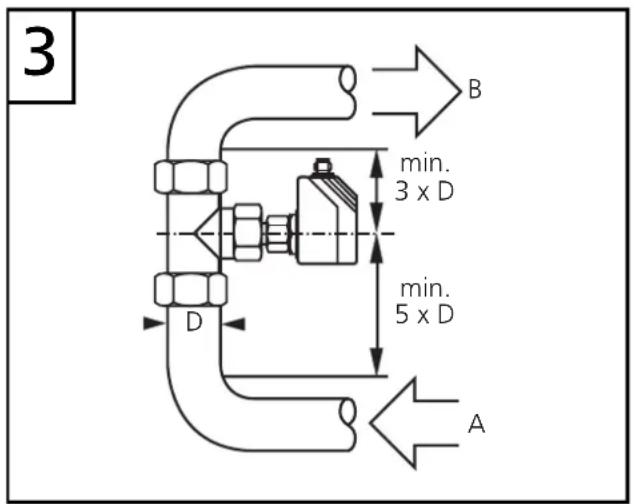

Afin d'eviter un mauvais fonctionnement une distance minimum doit etre respectee entre la sonde et les coudes, vannes, etc.:

• Min. 5 × diamètre de la canalisation en amont (A).
• Min. 3 × diamètre de la canalisation en aval (A).

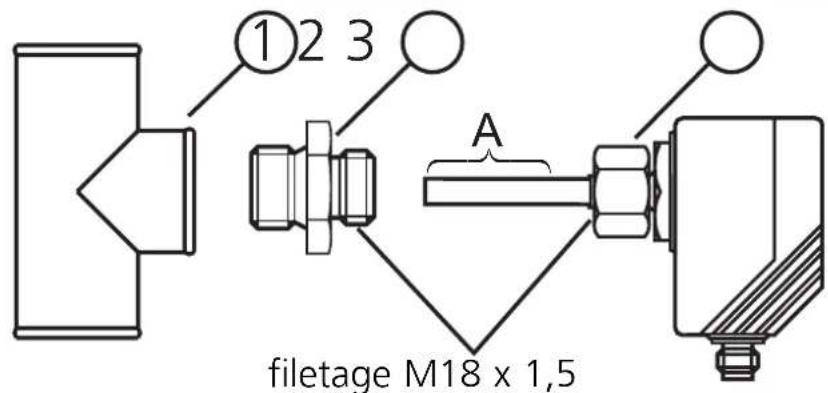

1. Graisser l'écrou (3) et les filetages afin d'assurer que l'écrou peut être desserré et serré plusieurs fois.

Remarque: AucuneGRAisse ne doit etre appliquee au bout de la
sonde (A).

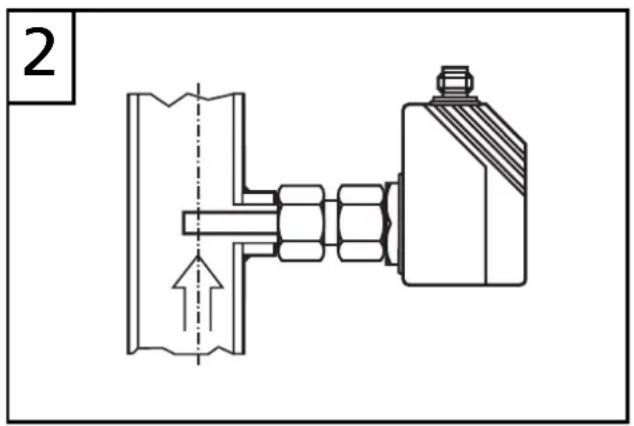

1. Visser l'adaptateur approprié (2) sur le raccord process (1).
2. Placer le contrôleur de débit sur l'adaptateur et serrer l'écrou (3); (couple de serrage maxi 50Nm). Maintenir l'appareil dans son orientation.

Profondeur d'installation de la sonde: min. 12mm dans le tube. L'utilisation de nos accessoires de montage assurent un positionnement correct de la sonde.

Attention: le bout de la sonde ne doit pas toucher la paroi du tube.

cote de montage adaptateur M12	cote de montage adaptateur G½	cote de montage adaptateur G½
135 27	135 27	21 35

Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

Afin de répondre aux exigences de la norme "UL 508" pour la catégorie "limited voltage", l'appareil doit être impérativement alimenté par une alimentation isolée galvaniquement et équipée d'un dispositif de protection contre les surcharges.

Mettre l'installation hors tension avant le raccordement.

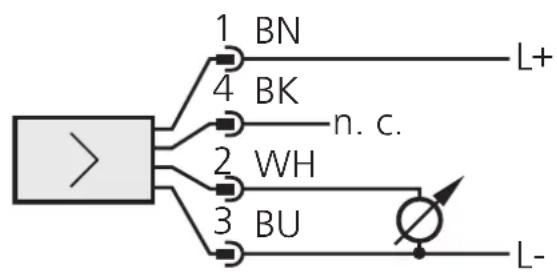

Scheme de branchement:

branchement connecteur (côté capteur)

Couleurs des fils conducteurs des connecteurs ifm:

1 = BN(brun), 2 = WH(blanc) ,

3 = BU (bleu), 4 = BK (noir)

n.c. = non raccordé

Dés la mise sous tension toutes les LED s'allument et s'éteignent l'une après l'autre.* L'appareil est ensuite opérationnel.

*Durant ce temps le signal de sortie est 20mA.

Si la tension d'alimentation est trop basse, le signal de sortie passé à 0mA.

Programming

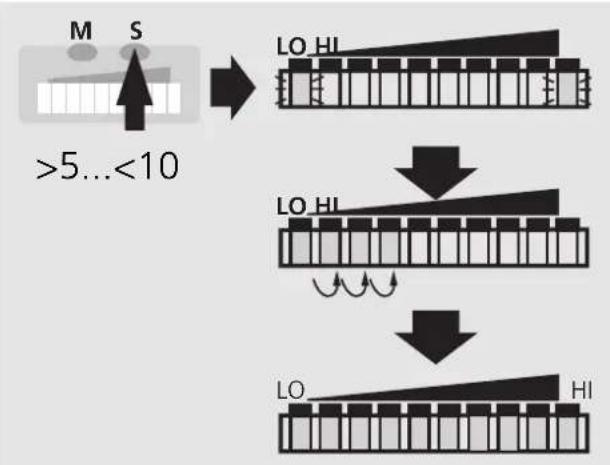

Réglage de la plage de détction début HI-Teach

• Le débit du fluide doit être à la valeur maximale souhaité.
• Appuyer sur le bouton Learn/Set pendant >5 < 10 s (= réglage sur début maximum).

Ce réglage suffit pour la plupart des applications à base d'eau. Option: réglage sur début minimum (LO-Teach).

• Le débit du fluide doit être à la valeur minimale souhaité (ou débit nul).
• Appuyer sur le bouton Learn/Set pendant >10 < 15 s (= réglage sur début minimum.

Surveiller un début excessif

Appuyer brievement sur le bouton Mode/Enter.
- Appuyer sur le bouton Learn/Set pendant 5s, le relâcher lorsque une LED clignote.
- Appuyer sur le bouton Learn/Set plusieurs fois pour déplacer la LED indiquant la valeur maximale du début de fonctionnement.
Appuyer brievement sur le bouton Mode/Enter.

■Récupérer les réglages de base effectués en usine

• Appuyer sur le bouton Learn/Set pendant >15 < 20s

Pour les réglages, les points suivants sont valables:

• Si lors du réglage,aucun bouton n'est appuyé pendant 15s, l'appareil redevient opérationnel sans aucune modification des valeurs.
• Si le réglage est impossible, les LED rouges clignotent. Puis l'appareil redevient opérationnel sans aucune modification des valeurs.

■Blocage / Déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle: Appuyer sur les deux boutons-poussoir pendant 10 s (l'appareil doit être en Mode Run). La visualisation s'éteint brievement (confirmation du blocage / déblocage).

Appareil livre: non bloqué.

En cas d'appareil bloqué, la visualisation s'éteint brievement lorsque vous presser le bouton Mode/Enter.

Mise en service / Fonctionnement / Maintenance

Mis en service / Fonctionnement / Maintenance

Dès la mise sous tension toutes les LED s'allument et s'éteignent l'une après l'autre.* L'appareil est ensuite opérationnel.

*Durant ce temps le signal de sortie est 20mA.

Vérifier périodiquement l'eventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel.

Données techniques

Tension d'alimentation [V] 20 ... 36 DC1
Sortie analogique [mA] 4 ... 20, max. env. 23
Charge maxi [Ω] 500

Milieu liquide

Température du fluide [^ C] -25 +80
Plage de réglage [cm/s] 3 60

Temps de réponse [s] 1 ... 10
Retard à la disponibilité [s] 15, signalé optiquement

Tenue en pression [bar] 300
Température ambiente [^ C] -25 +80

Protection. IP 67 (CEI 60529) / (UL50)
Tenue aux chocs [g] 50 (DIN / VEI 68-2-27, 11 ms)

Tenue aux vibrations [g] 20 (DIN / CEI 68-2-6, 55-2000 Hz) Boitier . PBT-GF 20

Matiere de la sonde (SI1004) .INOX 316L; joint torique:FPM 8x1,5 gr 80^ Shore A
Matiere de la sonde (SI1104) .titane; joint torique:FPM 8x1,5 gr 80^ Shore A

1) selon EN50178, TBTS, TPTB; par rapport à UL: voir page 40 (Raccordement électrique).

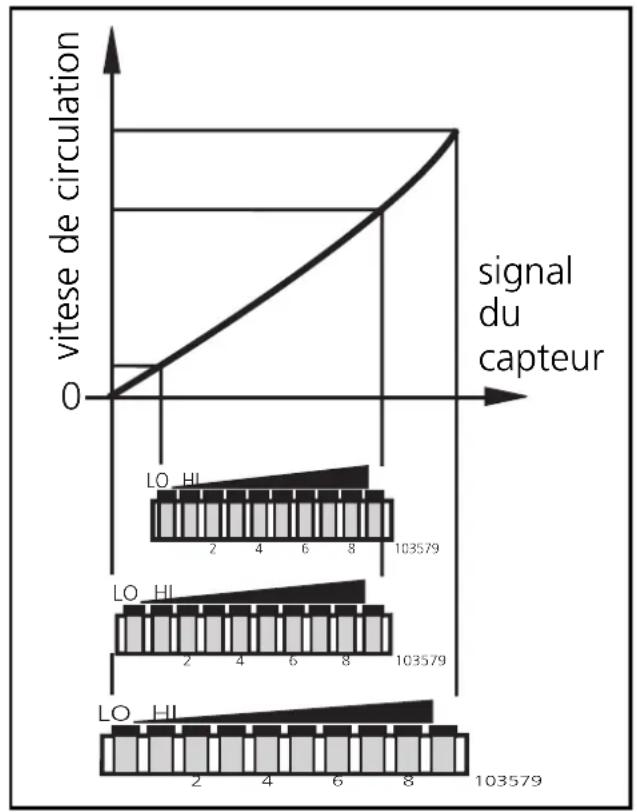

Réglage de la plage de détention débit

La plage de détction est déterminée par:

• Réglage sur début maximum souhaité (HI-Teach).
  Ce réglage suffit pour la plupart des applications à base d'eau.
• Réglage sur débit minimum suohaité / nul (LO-Teach optionnel).

- Réglage sur début maximum (HI-Teach)

L'appareil détecte le débit existant et l'utilise comme valeur maximale pour l'affichage à LED (LED 9).

- Réglage sur débit minimum ou débit nul (LO-Teach; optionnel)

L'appareil détecte le débit existant et l'utilise comme valeur minimale pour l'affichage à LED. En fonctionnement la première LED verte (LED 0) clignote lorsque le débit du fluide tombe en-dessous de cette valeur (ou lorsque le débit est nul).

ATTENTION: L'opération LO-Teach doit toujours être effectuee après l'opération HI-Teach.

1	Le débit du fluide doit être à sa valeur minimale souhaité (ou débit nul) et constant.
2	M S >10...<15s	LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO HI ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ↓ LO Hi ← ↑ ↓ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ →↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ± ↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ → ±↑ ∈ 15s	Appuyer sur le bouton Learn/Set et le maintainir appuyé. Les LED vertes à droite et à gauche clignotent; après 5s la rampe de LED s'allume de.gauche à droite, après 5s supplémentaires la rampe de LED s'allume de droite (relâcher le bouton)dès que les premières LED à droite s'allument). L'affichage s'éteint brièvement. L'appareil的记忆ise le débit existant en tant que débit minimum et devient opérationnel.

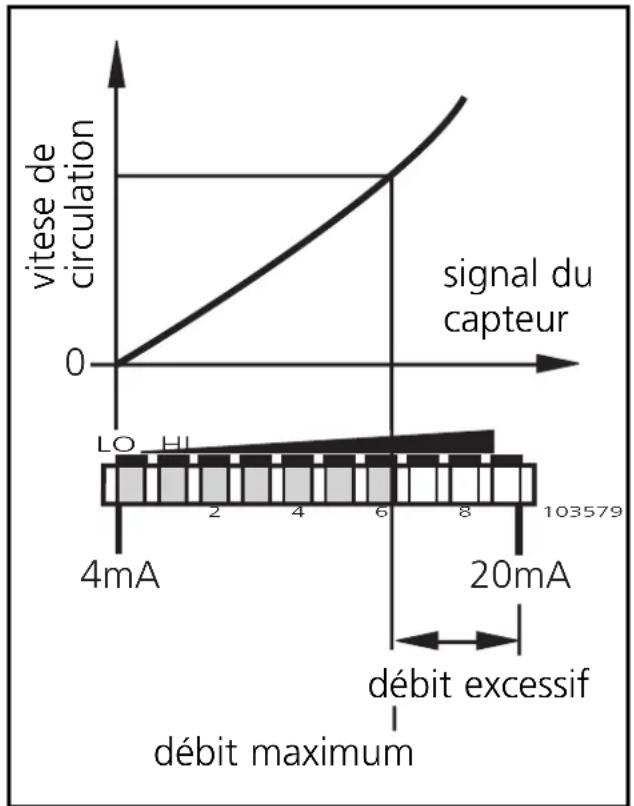

Surveiller un début excessif

Gréce à cette fonction, une fenêtre d'affichage dans la plage de détction peut être définie: Déplacer la LED indiquant la valeur maxi-male à la position 8, 7, 6 ou 5. En début maximum toutes les LED de cette échelle sont allumées. Les LED au-dessus de cette échelle signa-lent un début excessif.

Si le seul de commutation est supérieur à cette échelle, l'appareil commute en cas de début excessif.

Outre le débit maximum le signal de sortie indique également le débit excessif. Le courant de sortie pour débit maximum/débit excessif dépend de la position à laquelle la LED pour la valeur maximale a été déplacée.

LED pour valeur maximale	signal de sortie pour débit maximum [mA]	signal de sortie pour débit excessif [mA]
LED 5	12,0 ... 13,6 13,6	. 20
LED 6	13,6 ... 15,2 15,2	. 20
LED 7	15,2 ... 16,8 16,8	. 20
LED 8 18,4 ... 20	16,8 ... 18,4

Réglage

1	1 x	LO HI LO HL 1 x	Appuyer brièvement sur le bouton Mode/Enter. Le réglage actuel est affchéé (LED verte).
2	5 s	LO HL LO HL 5 s	Appuyer sur le bouton Learn/Setpendent 5s (jusqu'à ce que la LEDclignote).
3	M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O L O	Appuyer sur le bouton Learn/Setplusieurs fois jusqu'à ce que la LEDdésirée clignote (LED 8,7,6 ou 5).Après chaque pression sur lebouton la LED recule d'un pas.Lorsque la LED 5 est atteinte, une nouvelle pression permet le return à la LED 9.
4	M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S M S	Appuyer sur le boutonMode/ Enter brièvement(confirmation). L'affichage s'éteint brièvement. L'appareil的记忆 le nouveau réglage et devient opérationnel.

Remarque:
Après chaque réglage sur début maximum (HI-Teach), la valeur d'affichage déplacée est repositionnée (à la LED 9).

■Récupérer les réglages de base effectués en usine

S'assurer d'être dans le mode Run.

Appuyer sur le bouton Learn/Set et le maintainir appuyé.

Les LED vertes à droite et à gauche clignotent;

apres 5s la rampe de LED s'allume de gauche a droite,

apres 5s supplémentaires la rampe de LED s'allume de droite a gauche,

apres 5s supplémentaires la
rampe de LED (orange) s'allume
de gauche a droite
(relacher le bouton des que les
premières LED orange s'allument).

L'affichage s'eteint brievement. Tous les réglages effectués en usine sont recupérés, l'appareil devient opérationnel.
