Produkttyp	AS-i Modul (Steuerung)
Marke	IFM
Modell	AC2501
AS-Interface Version	2.1
AS-i Profil	S-0.F.E
Maximale Anzahl Module pro Master	31
Abmessungen (L x B x H)	ca. 120 x 80 x 40 mm
Gewicht	ca. 200 g
Spannungsversorgung	Über AS-i Netzwerk (gelbes Kabel)
Elektrischer Anschluss	M12 Buchsen für Aktoren; Sensoren versorgt über AS-i
Adressbereich	1A bis 31B (Standardadresse: 0)
Hauptfunktionen	Anschluss von Sensoren/Aktoren, Funktionskontrolle, LED-Diagnose, Infrarotadressierung
LED-Anzeigen	Gelb (Ausgänge), Grün (Spannung), Rot (Kommunikation/Peripherie)
Schutzart	IP67 (mit Blindstopfen auf ungenutzten Buchsen)
Montage	Auf Verdrahtungsbasis, Anzugsdrehmoment 0,8 Nm
Wartung und Reinigung	Mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel verwenden
Sicherheit	Adressierstecker nicht unter Spannung entfernen; Master vor Infrarotadressierung abziehen
Ersatzteile und Reparierbarkeit	Verdrahtungsbasen (AC5010, AC5000), Schutzstopfen (AC3004), Adressiereinheit (AC1144), Adressierkabel (E70213, E70211)
Allgemeine Informationen	Anleitung zum Herunterladen; technisches Datenblatt auf www.ifm-electronic.com

Häufig gestellte Fragen - AC2501 IFM

Wie adressiere ich das AC2501 Modul?

Verwenden Sie die Adressiereinheit AC1144. Wenn das Modul auf der Basis AC5010 (mit Adressierstecker) montiert ist, verwenden Sie das Kabel E70213. Andernfalls adressieren Sie das Modul zuerst über AC1144, dann montieren Sie es. Sie können auch die Infrarotadressierung mit dem Kabel E70211 verwenden, nachdem Sie die AS-i Kommunikation deaktiviert (Master abgezogen) und die Slaves mit Spannung versorgt haben.

Was bedeutet die dauernd leuchtende rote LED?

Die dauernd leuchtende rote LED 2 zeigt einen AS-i Kommunikationsfehler an: Der Slave nimmt nicht am normalen Datenaustausch teil (z.B. Adresse 0). Die dauernd leuchtende rote LED 4 zeigt einen Fehler am geschalteten Ausgang an. Konsultieren Sie die LED-Tabelle in der Anleitung.

Was ist das Anzugsdrehmoment für die Montage?

Das empfohlene Anzugsdrehmoment für die Montage des Moduls auf der Verdrahtungsbasis beträgt 0,8 Nm.

Wie konfiguriere ich die Funktionseingänge?

Für jeden Eingang stellen Sie das Parameterbit ein: 1 (Standard) für aktiven High-Pegel (NO), 0 für aktiven Low-Pegel (NF). Bei einem Fehler leuchtet die rote LED des Eingangs und die FAULT-LED blinkt.

Welche Steckertypen werden verwendet?

Die Aktoren werden über M12 Buchsen angeschlossen. Die Sensoren werden über das AS-i Netzwerk (gelbes Kabel) versorgt. Schließen Sie die Eingänge nicht an ein externes Potenzial an.

Kann ich die Infrarotadressierung verwenden?

Ja, das Modul AC2501 unterstützt die Infrarotadressierung über die Adressiereinheit AC1144 und das Kabel E70211. Während der Adressierung muss die AS-i Kommunikation deaktiviert (Master abgezogen) und die Slaves müssen mit Spannung versorgt sein.

Wie teste ich die einwandfreie Funktion des Moduls?

Überprüfen Sie die LEDs: Die grüne LED zeigt an, dass die Spannungsversorgung OK ist, die gelbe LED leuchtet, wenn die Ausgänge geschaltet sind. Bei einem Fehler leuchtet die rote LED 2 (Kommunikation) oder blinkt (Peripherie). Sie können auch die Diagnose über den AS-i Master nutzen.

Welches Zubehör wird für die Adressierung benötigt?

Das empfohlene Zubehör ist: die Adressiereinheit AC1144, das Adressierkabel E70213 (für Basis AC5010) oder das Infrarotkabel E70211, sowie die Verdrahtungsbasen AC5010 oder AC5000.

Was tun bei Kurzschluss?

Bei Kurzschluss oder Überlast der Eingangsversorgung erhält der AS-i Master (Version 2.1) ein Signal über das interne Bit 'Peripheriefehler'. Die LED 2 blinkt. Schalten Sie die Spannung ab und beheben Sie den Fehler, bevor Sie wieder einschalten.

Wie schützt man unbenutzte Stecker?

Decken Sie ungenutzte Buchsen mit Schutzstopfen (Art.-Nr. AC3004) ab, um die Schutzart IP67 zu gewährleisten.

BEDIENUNGSANLEITUNG AC2501 IFM

Bestimmungsgemäß Verwendung

AS-i Profil: S-0.F.E
- maximale Anzahl von Modulen pro Master: 31
AS-Interface Version 2.1

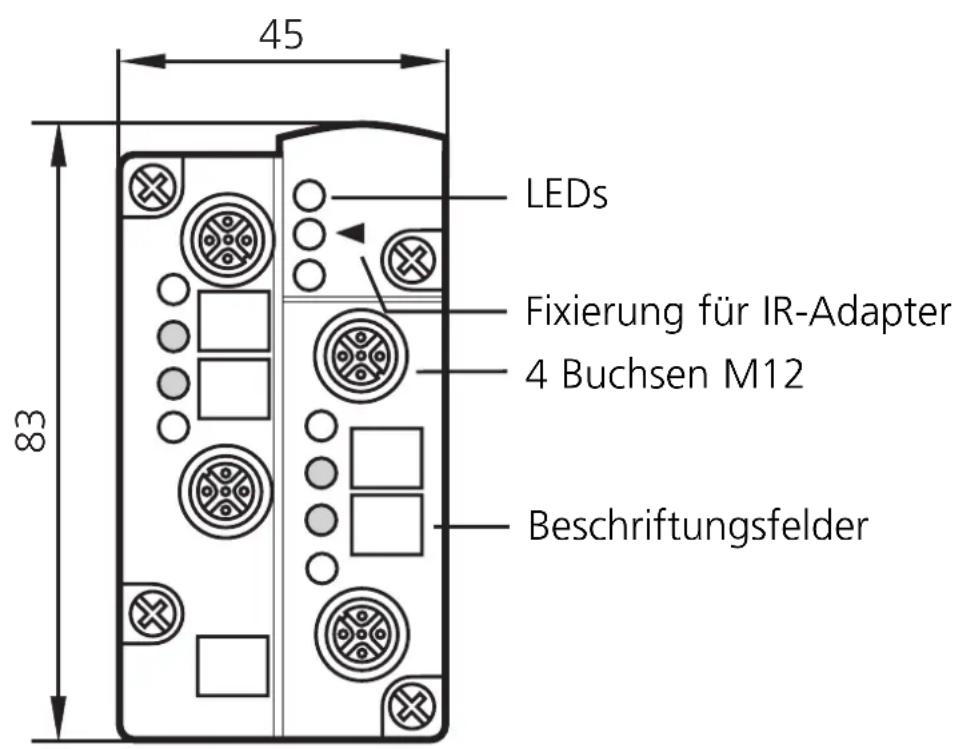

Bedien- und Anzeigeelemente

Montage

Montieren Sie das Modul auf ein verdrahtetes Modul-Unterteil des AS-i Netzes, Anzugsdrehmoment 0,8Nm.

Technische Daten

Sie können das Datenblatt bei Bedarf unter der Internetadresse www.ifm-electronic.com herunterlagen.

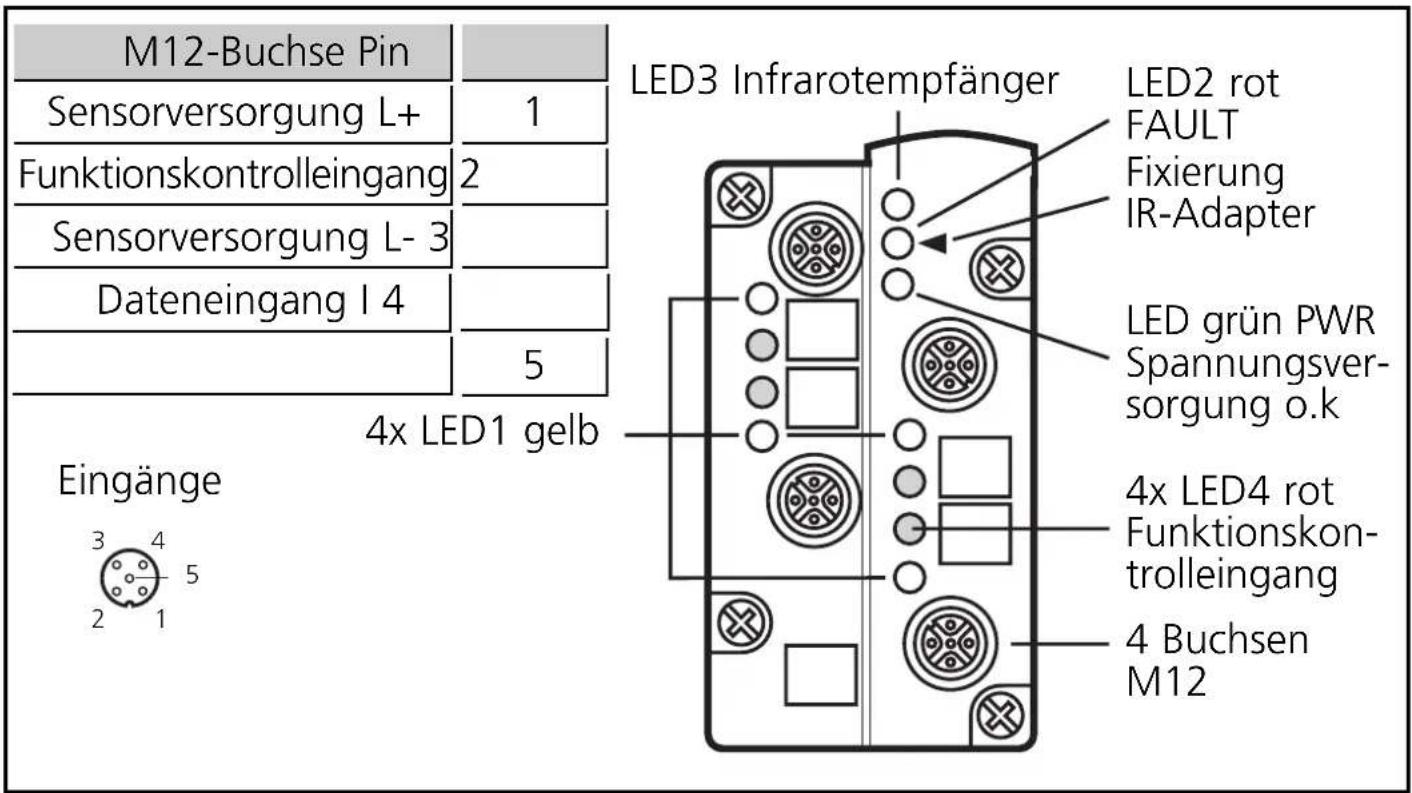

Elektrischer Anschluß

Verbinden Sie die Sensoren mit den M12-Buchsen. Die Sensorversorgung erfolgt über das AS-i Netz. Verbinden Sie die Eingänge nicht mit externem Potential. Verschlieben Sie die nicht benutzten Buchsen mit Verschlußkappen (AC3004), um die Schutzart IP 67 zu gewähren.

Adressieren

Vergehen Sie eine frei Adresse zwischen 1A und 31B, Auslieferungs-adresse ist 0.

Nur im spannungslosen Zustand über die Adressierbuchse adressieren.

Adressieren mit dem Adressiergerät AC1144

Das Modul kann in Verbindung mit dem FK Untervereil AC5010 (mit Adressierbuchse) über das Adressierkabel (E70213) in montiertem und verdrahtetem Zustand adressiert werden.

In Verbindung mit dem FK Unterteil AC5000 (ohne Adressierbuchse) muß das Modul erst über das Adressiergerät AC1144 adressiert und dann montiert werden.

Infrarot-Adressierung

Das AS-i Modul bietet zusammen die Möglichkeit zur Infrarot-Adressierung mit dem Adressiergerät AC1144.

Die AS-i Kommunikation (gelbes Kabel) muß während der Infrarot-Adressierung abgeschaltet sein. Klemmen Sie darüber den Master ab.

Versorgen Sie die Slaves über das AS-i Netzteil mit Spannung. Die Adressierung erfolgt über das IR-Adressierkabel E70211.

Bei Verwendung von ifm AS-i Netzteilen SL kann die Kommunikation über einen Stecker am Netzteil deaktiviert werden.

Funktionskontrolleingänge

Die High- bzw. Low-Aktivität (Arbeits- bzw. Ruhestromprinzip) der Funktionskontrolleingänge kann für jeder Eingang im Fehlerfall getrennt über ein Parameterbit eingestellt werden. Im Fehlerfall leuchtet die rote LED des jeweiligen Eingangs und zusätzlich blinkt LED 2 (FAULT).

Schalter	Parameter-Bit	Fehlerfall keine Fehle			meldung
		Eingang FKT	FKT LED Fault LED Eing	flect LED Eing	gang FKT FKT	LED Fault	LED
High-aktiv	1 (default)	high	an	an (blinkt)	low	aus	aus
Low-aktiv	0	low	an	an (blinkt)	high	aus	aus
FKT Funktionskontrolleingang I1...I4

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert. Anzeige durch LEDs:

• LED 1 gelb: Ausgang geschaltet
• LED grün: Spannungsvorsorgung o.k.
• LED 2 rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B. Slaveadresse 0
• LED 2 rot blinkt: Peripheriefehler, z. B. Sensorversorgung überlastet bzw. kurzgeschlossen oder Fehler Funktionskontrolleingang
• LED 3: Infrarotempfänger
• LED 4 rot leuchtet: Fehler-Ausgang geschaltet (Funktionskontrolleingang)

Überlast und Kurzschluß der Sensorversorgung wird dem AS-i Master (Version 2.1) über Peripherie-Fehler gemeldet.
